Русская печь с подтопком: порядовка и отделка

Опубликовано:

01.03.2015

Теплушка в доме своими руками

Создание чертежей

Русская печь с камином является достаточно большой редкостью. Схема, которая будет рассмотрена, сочетает в себе русскую печь с подтопком и камин. В случае, если будет выполнена кладка печи по чертежам, которые прилагаются, печь с легкостью сможет обогреть приблизительно 40-50 квадратных метров пространства для жилья.

Печь построена по системе «двухъярусный колпак» и греется равномерно со всех сторон.

Современная русская теплушка (печь) с подтопком соответствует некоторым бытовым требованиям. На чугунной плите есть возможность готовить самую разнообразную пищу, а в горниле — блюда традиционной русской кухни. В печи достаточно удобно сушить различные плоды, грибы и ягоды.

В данной конструкции предусматривается весьма комфортная лежанка, на которой, в случае, если будут пристроены деревянные полати, может хватить места для двоих взрослых.

Вариант русской печки, в которой имеются арочные перекрытия проемов.

Чертеж содержит фасад русской печки (вариант, в котором имеются арочные перекрытия проемов).

Со стороны плиты в основании печи устраивается ниша-подпечье весьма больших размеров, которая прогревается сверху и с боков. Прежде всего она делается для того, чтобы печь имела большую теплоотдачу — в комнату из нее будет поступать дополнительное количество тепла. В зимний период времени в подобном подпечье наши предки грели молодняк домашних животных.

В дровницах, которые сооружаются по бокам камина, будут храниться щепки для того, чтобы можно было растопить печь. В разных местах массива предусматриваются семь печурок различных размеров, в которых есть возможность достаточно удобно хранить или сушить предметы небольших размеров. Помимо того, печурки украшают печь: вместе с каскадом полок и арок они будут придавать камину нарядный вид.

Если есть желание, некоторые из арок есть возможность заменить прямыми перемычками. Украсить печь может и кладка полок и арок из кирпича другого цвета, либо более интенсивной окраски.

Режимы работы печи

Внешне «Теплушка» почти не отличается от обыкновенной русской печи, за исключением того, что в одном из углов расположен топливник.

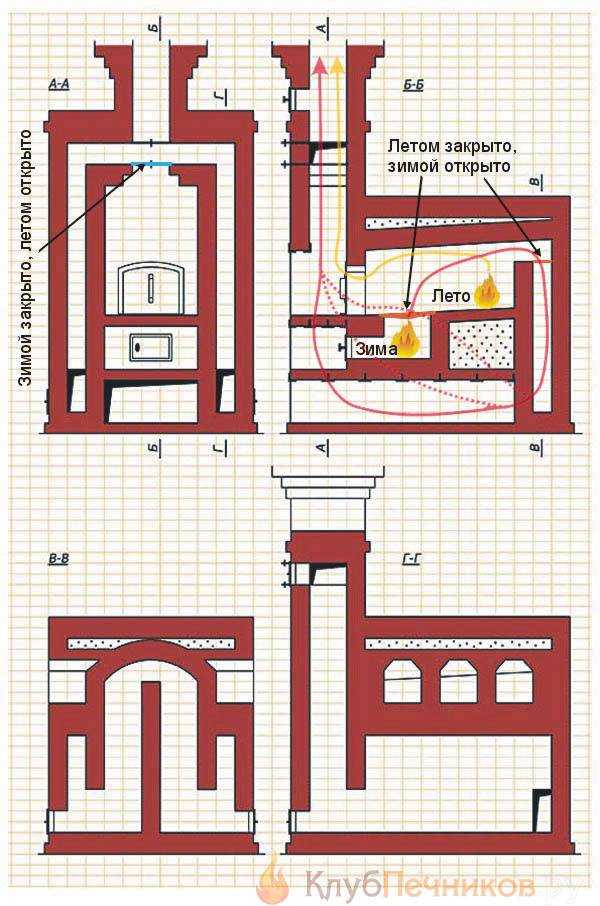

Русская теплушка может топиться в двух режимах. При традиционной (по-русски) топке нужно будет убрать заслонку и открыть задвижку. Для того, чтобы перейти во второй режим, при котором будет несколько интенсивней прогреваться горнило, нужно будет открыть задвижки, после чего топочную дверку варочной плиты. При этом одну из задвижек придется закрыть, а заслонкой закрывается горнило. В подобном случае топочная дверка будет выполнять роль поддувальной.

Из горнила дымовые газы через задвижки, которые открыты, будут направляться в дымовую трубу.

Варочная печь может топиться в трех режимах. Дрова нужно сжигать на колосниках топливника. При первом режиме горячие газы дыма через открытые задвижки и хайло будут напрямую поступать в дымовую трубу, при этом нагревая только лишь плиту и кирпичи топочной камеры.

Устье надо закрыть заслонкой, чтобы топочные газы пошли из горнила в нижнюю отопительную камеру печи.

Для того, чтобы теплушка могла переключиться на второй режим, при котором будут прогреваться лежанка и горнило, понадобится открыть одну из задвижек, а другую закрыть. Горнило при этом закрывается заслонкой. Горячие газы дыма изменят свое направление и через окно будут поступать в горнило. После того, как он прогреется, через открытые задвижки газы будут поступать в дымовую трубу.

Для того, чтобы переключиться на третий режим, достаточно просто закрыть задвижку. Горячие газы дыма перед окном изменят свое направление и опустятся в дымообороты нижнего прогрева печки. Пройдя по всему периметру нижнего массива печки и отдав в этом месте тепло, дымовые газы через окно будут поступать в дымовую трубу, после чего через открытую задвижку уйдут в атмосферу. В третьем режиме будут интенсивно прогреваться нижняя часть наружного периметра и ниша-подпечье.

Список материалов

Кирпичная кладка – классический вариант устройства печи, так как материал прогревается равномерно и медленно.

• одинарный красный кирпич М-200 — 1600 шт;
• шамотный кирпич Ш-8 — 250 шт;
• клиновидный шамотный кирпич Ш-44 — 100 шт;
• дымовая задвижка 26х26 сантиметров — 2 шт;
• дымовая задвижка 13х26 сантиметров — 3 шт;
• заслонка (размеры определяются по месту) — 1 шт;
• двухконфорочная варочная плита (размеры определяются по ходу дела) — 1 шт;
• колосниковая решетка 20х28 сантиметров — 5 шт;
• топочная дверка 21х25 сантиметров — 1 шт;
• поддувальная дверка 14х25 сантиметров — 1 шт;
• прочистная дверка 7х13 сантиметров — 2 шт;
• стальной уголок 60х60х5 миллиметров — 1,5 м;
• стальная полоска 50х5 миллиметров — 20 м;
• шамотная глина — 100 кг;
• песок, обыкновенная глина — количество определяется по необходимости в материале.

Пошаговая порядовка

Данная функциональная схема печи несколько отличается от схемы обыкновенной печи тем, что дымовые газы, которые поднимаются в щиток, будут направлены через задвижку в каналы, которые располагаются над горнилом.

Размер печи, порядовка которой содержится в материале, будет составлять 2000х1200 мм. Теплоемкость — 3009 ккал в час. Труба здесь коренная, будет примыкать к левой стене.

В первом ряду выкладывается основание трубы, после чего начинается формирование малой и большой подпечки.

Во втором ряду кладку следует выполнять перевязкой швов полностью во всех направлениях.

Третий ряд укладывается так же, как и первый, кроме места формирования зольника плиты. В данном месте необходимо класть на 50 мм укороченные кирпичи, при этом должен образоваться промежуток в 190 мм, после чего продолжается кладка первого ряда. Глубина зольника равняется 380 мм (полтора кирпича), а высота при этом будет 65 мм.

Первые три ряда укороченной трубы будут представлять собой сплошную кладку.

В четвертом ряду кладка начинается с обреза (уступа), который выполняется так же, как и в обыкновенной конструкции русской печи.

С фасада стены печи нужно будет образовать упоры свода малого подпечка. Далее надо оставить проем, ширина которого 120 мм, в коренной трубе. Данный проем предназначается для выполнения чистки.

С правой же стороны трубы располагается большой подпечек. Для его свода пяту образуют на шестом ряду, а пяту для арки с толщиной 250 мм — на седьмом. Одна и та же опалубка используется для того, чтобы выполнить устройство свода и арки большого подпечка.

Усовершенствованный вариант

В первом ряду выкладывается основание трубы, после чего начинается формирование малой и большой подпечки.

Плиту следует размещать в шестке. Она будет состоять из малого подпечка, который перекрывается сводом. Он будет передавать распор на пяту. В коренной трубе, которая примыкает к печи, устанавливается задвижка, к которой будет подходить газоход. Продукты сгорания начнут путь по газоходу и будут огибать перевал, который ограничивает топливник с торца.

В связи с тем, что печь предназначается для любого вида твердого топлива, она будет содержать колосниковую решетку и зольник, который размещается под топочной дверцей.

Пятый ряд. Для того, чтобы перекрыть зольник , следует уложить полномерный кирпич над его проемом, который будет опираться на стенки. Следующий ряд должен быть размещен таким образом, чтобы в кладке шов пришелся на середину кирпича предыдущего ряда.

В шестом ряду монтируется колосниковая решетка. Для того, чтобы расширить решетку под воздействием температуры, между стенками и решеткой нужно оставить зазор, который будет равен приблизительно 5 миллиметрам.

В седьмом ряду начинается формирование проема для топочной дверки. Для этого две трехчетвертные части следует класть впереди ряда. Помимо того, каждый из кирпичей понадобится перерубить вдоль, отколов от них по 30 мм. Это обеспечит перевязку в восьмом ряду.

Ширина топливника в нижней плоскости составляет 250 мм. Он ограничивается перевалом с задней стороны, который размещается на своде.

Кирпичи, изображенные на рисунке, у которых стесаны тычки, будут служить основанием перевала, с помощью которого огненный факел из топливника не сможет попасть в дымовую трубу.

На кирпичи, которые лежат в основании перевала, укладывается еще три ряда по два кирпича.

На перевале, помимо кирпичей, которые обращены к задвижке, следует стесывать и кирпичи верхнего ряда, однако уже со стороны топливника. Перевал способен обеспечить достаточно хорошие аэродинамические характеристики плиты.

Каждый уровень печки выкладывается в соответствии со схемой. Нижний слой составляется влагоустойчивыми (перекалёнными) кирпичами.

Топливник плиты, который имеет высоту 280 миллиметров, будет состоять из четырех рядов кирпичей, которые укладываются плашмя. Для того, чтобы увеличить топочный объем, два средних ряда (восьмой и девятый) должны быть скошенными. На десятом ряду размещается варочный настил.

Газоход начинается с шестого ряда кладки. Тыльная сторона перевала будет сопряжена с газоходом. За лицевой стороной печки левая сторона газохода образует угол с коренной трубой. Сечение газохода полностью везде должно быть как минимум 200х200 мм. Следовательно, углы кирпичей, которые образуют плоскость газохода, понадобится стесывать.

Девятый ряд. Кирпичи перекрытия газохода, которые напущены вовнутрь кладки, тоже стесываются. Данный ряд завершается кирпичами, которые уложены над задвижкой.

В десятом ряду перекрывается дымоход. Происходит завершение кладки плиты. В данном ряду понадобится перекрыть топочную дверку плиты. На рамку двери укладывается полосовая сталь, которая имеет ширину 50 мм и длину 400 мм. Она будет служить опорой для кирпичной кладки. Придавать жесткость плите будет рама из угловой стали, которая обрамляет кладку десятого ряда.

Данная функциональная схема печи несколько отличается от схемы обыкновенной печи тем, что дымовые газы, которые поднимаются в щиток, будут направлены через задвижку в каналы, которые располагаются над горнилом. Прежде чем попасть в трубу, они будут обогревать их.

В тот момент, когда помещение отапливать плитой не нужно, дымовые газы из щитка направляются непосредственно в трубу: одна задвижка закрывается, а другая открывается.

В летний период времени обе задвижки могут быть закрытыми. В процессе приготовления плитой пищи горячие газы будут уходить из плиты, минуя при этом массив печи. При этом нужно обязательно открыть задвижку плиты.

Процесс отделки мини печки

Неверно подобранные растворы могут сразу и не потрескаться, и даже не осыпаться на следующий день, но все равно служить будут недолго.

Строительство печки с подтопком и камином — достаточно долгий процесс. Часто люди с нетерпением ожидают его окончания. Наиболее трудоемкой и продолжительной частью работ является кирпичная кладка. Однако даже после того, как будет положен последний кирпич, будет рано считать дело законченным. Понадобится также выполнить отделку, в которой нуждается мини теплушка.

В случае, если мини печка весьма аккуратно сложена из красивого облицовочного кирпича, имеет гладкую лицевую грань и прямые углы, можно обойтись и без дополнительной отделки. Однако у достаточно большого количества людей есть свои предубеждения по поводу того, что кирпичной кладки вовсе не должно быть в доме. Следовательно, теплушка часто предоставляется оштукатуренной и побеленной.

Традиционным способом будет простое обмазывание глиняным раствором.

Делается это без применения каких-либо особых инструментов — набрасывается глина и смоченной ладонью заглаживается.

Поверхность после подобного процесса отделки может получиться не совершенно ровной, со следами ручной работы. Стоит понимать, что на сегодняшний день данный прием широко используется для того, чтобы создать что-либо уникальное в дизайне интерьеров.

Современная технология нанесения штукатурки подразумевает использование специальных инструментов., среди которых будут кельмы, которые понадобятся для нанесения раствора, полутерок для того, чтобы разравнивать нанесенный раствор, терка, которой раствор уплотняется и выравнивается круговыми движениями поверхность.

Теплушка может быть оштукатурена исключительно тогда, когда она просохнет на все 100%. Прежде чем перейти к данному процессу, следует ее протопить. Раствор будет состоять из глины и песка в соотношении две части песка на одну часть глины.

Уличная русская печь своими руками: порядовка + видео

Русская печь, знакомая нам из сказок и исторических хроник, не утратила своей актуальности и по сей день. Особой популярностью она пользуется в сельской местности и при постройке загородных дач. Подобная отопительная конструкция применяется в качестве источника тепла для обогрева жилых комнат и кухонных помещений. Благодаря способности горнила длительное время сохранять тепло, ароматные рассыпчатые каши, выпечка и пирожки приобретают непередаваемый вкус. Данная статья посвящена строительству такого сооружения, как уличная русская печь.

Процесс возведения конструкции весьма трудоемок, имеет множество тонкостей и нюансов. Но при наличии должных навыков, умений и желания не является чем-то неосуществимым.

Рациональным считается использование при строительстве уличной печи термостойкого кирпича. Кроме того, советуем предусмотреть разнообразные варианты приготовления пищи. Подобное устройство можно оборудовать таким способом, чтобы жарка на мангале и шампурах, запекание, варка, томление и даже копчение не вызывали никаких трудностей.

Содержание

• 1 Особенности уличной печи
• 2 Подбор стройматериалов для русской печи
• 3 Приготовление раствора и подбор кирпича
  • 3.1 Кирпичи и их разновидности
  • 3.2 Раствор для кладки
• 4 Порядок кладки рядов
  • 4.1 Первые шесть рядов
  • 4.2 Первая из арок
  • 4.3 Ряды с 7 по 10
  • 4.4 Подсыпка
  • 4.5 Кладка рядов с 11 по 17
  • 4.6 18 ряд и далее
• 5 Первичная растопка

Особенности уличной печи

Устройство имеет довольно сложную конструкцию. Она состоит из следующих элементов:

1. Опечек, обеспечивающий сохранность и просушку дров.
2. Шесток – участок перед горнилом, где размещается вытащенная из печи утварь.
3. Полость, где хранится посуда, – холодная печурка.
4. Основание горнила или под, имеющий небольшой уклон к устью варочной камеры. Для упрощения передвижения по нему габаритной и тяжелой посуды требуется тщательная шлифовка.
5. Горнило, именуемое еще варочной зоной, служит для закладки дров и непосредственно для приготовления пищи. Его свод также имеет небольшой крен вперед, за счет которого горячие газы скапливаются под потолком горнила, прогревая всю поверхность печи, в том числе и лежанку.
6. Камера, предшествующая дымовой трубе, называемая перетрубье.
7. Душник – необязательное, опционное окошко, ведущее в дымоход. Служит для подсоединения самовара.
8. Дверца-вьюшка, дающая возможность полностью перекрыть дымовую трубу. Через нее же добираются до заслонки – пластины из металла, выполняющей роль регулятора тяги.
9. Лежанка – плоскость, размещенная с тыльной стороны дымохода над горнилом. Прогревается до комфортной температуры. Оборудовав лежанку должным образом, получится создать уютное спальное место.

   1 — подпечье; 2 — холодная печурка; 3 — шесток; 4 — под; 5 — горнило; 6 — перетрубье; 7- душник; 8 — дымоход; 9 — вьюшка; 10 — заслонка; 11 — лежанка.

Подбор стройматериалов для русской печи

Топка наиболее подвержена воздействию высоких температур, поэтому для ее кладки используется огнеупорный кирпич, сырьем для производства которого служит шамотная глина. Все прочие элементы выполняются из обыкновенного керамического кирпича. Основная часть поверхности печи выкладывается полнотелым печным камнем, но цена его довольно высока. Поэтому советуем закрытые участки, не выходящие за наружные стенки устройства, выложить бюджетным строительным кирпичом.

Уличная русская печь активно эксплуатируется в осеннюю пору, когда рачительные хозяюшки начинают заниматься домашними заготовками. Работать устройству придется при повышенной влажности, поэтому рекомендуем в качестве вяжущего вещества использовать не глину, а смесь цемента с песком, замешанную в соотношении 1:3. Дополнительную прочность устройству придаст проложенная между рядами кирпича 1-миллиметровая сеточка.

Описанные выше манипуляции приведут к утолщению шва до 0,7 см, что не отражается на внешней привлекательности печной конструкции при тщательной перевязке рядов.

Стенки топки выкладываются раствором шамотной глины, в которую добавляется около 10% портландцемента. Марку последнего лучше брать 500, поскольку она отвечает всем необходимым параметрам прочности и надежности. При подобном методе кладки необязательно применять армирование. Тогда толщина швов не превышает 2-3 мм.

Заблаговременно позаботьтесь о наличии всех необходимых чугунных деталей, а именно всяческих дверец и заслонок. Их размеры и количество приведены ниже.

		Размеры, см	Количество
Дверцы	Топочная	25*20,5	2
	Поддувальная	25*14	2
	Вентиляционная	произвольный	1
Колосниковая решетка		38*25	1
Задвижки		26*26	1
		18*14	1
		14*14	1
Вьюшка		23	1
Заслонка горнила		45*38	1
Водогрейная коробка		50*12*28	1
Двухконфорочная плита		40*70	1
Полосы из стали		100*5*1,2	1
		143*2,5*0,2	1

Выполнение таких элементов конструкции, как арки и своды, требует изготовления древесных или фанерных легкоразборных шаблонов.

Заслонка – неотъемлемая часть печи, выполняющая не только функциональную, но и декоративную роль. Подходящей для нее основой послужит предварительно укрепленный поперечными планками с внутренней стороны трехсантиметровый мебельный щит, выпиленный по шаблону с небольшим завалом внутрь. Это позволяет заслонке затворяться вплотную, враспор с кирпичами перемычки арочной камеры, которые выполнены аналогично.

Внутреннюю поверхность заслонки желательно 2-3 раза обработать раствором, обеспечивающим защиту от огня, а после его высыхания – покрыть огнеупорной краской. К лицевой стороне необходимо прикрепить ручку и обработать ее лаком или морилкой. Зафиксированная к нижней части небольшая дощечка-подошва хоть и необязательна, но весьма удобна и практична. Она позволяет не использовать опору для вынутой из проема заслонки.

Приготовление раствора и подбор кирпича

Выбирать стройматериалы необходимо с тем условием, чтобы конструкция прослужила вам долгие годы.

Кирпичи и их разновидности

Для кладки уличных русских печей используется материал, который отличается от обычного жаропрочного по ряду параметров:

• устойчив к температурным режимам, превышающим порог 1000 °С;
• сохраняет целостность, не крошится и не растрескивается при резких перепадах температур;
• габариты (ДхШхВ): 230х114х65 мм либо 250х120х65 мм.

Виды кирпича, используемые для сооружения отопительных устройств:

1. Шамотный. По мнению специалистов, он является лучшим для кладки каминных и печных топок и дымоходов. Если вы подобрали материал высокого качества, допускается кладка всей конструкции целиком. Основное достоинство шамотного кирпича – огнеупорность. Выдерживает температуру до 1600 °С, не теряя при этом своих теплоизоляционных качеств, практически не реагируя на агрессивную кислотную и щелочную среду, сохраняя форму и целостность в течение всего периода эксплуатации. Столь полезные свойства обеспечивает значительная доля огнеупорной глины в составе. Цвет кирпича варьируется от светло-песочного до светло-коричневого. Подобная палитра обусловлена степенью обжига изделия. Качественно обожженный брусок разбивается с характерным металлическим звуком на отдельные куски, не раскрашиваясь.
   Шамотный кирпич маркируется двубуквенным артикулом. Первая буква – это всегда Ш, а вторая – либо А, указывающая на устойчивость к нагреву до 1400 °С, либо Б (до 1350 °С).
2. Облицовочный кирпич, или декоративный камень. В продаже существует множество разновидностей, которые отличаются по цветам, формам и фактуре (гладкие, шероховатые, матовые и блестящие).
3. Печной кирпич, или камень красного цвета. Материал предназначен для кладки внутренней поверхности печи, способствует равномерности прогрева и распределению тепла, имеет высокоплотную структуру и низкий коэффициент водопоглощения. Для обеспечения длительного срока эксплуатации и надлежащей теплоемкости советуем использовать печной кирпич с маркировкой М200 или М250.

Раствор для кладки

Основное предназначение состава – качественное и надежное сцепление кирпичей. При этом он должен сохранять все свойства при максимально высоких температурах. Проще всего использовать специально созданный для возведения уличных печей раствор, все ингредиенты которого тщательно подобраны, смешаны и просеяны. Однако если у вас есть желание сэкономить и техническая возможность накопать неподалеку от места строительства глины, раствор вполне получится приготовить собственноручно.

Получить наиболее работоспособный состав можно путем выяснения оптимального соотношения между глиной и песком. Для этого необходимо провести небольшой опыт. Смешиваем и просеиваем строительным ситом все ингредиенты. Насыпаем глину 15-сантиметровым слоем, заливаем водой, пока она не покроет поверхность равномерно, после чего делаем еще один аналогичный слой. Выдержав подобный глиняный раствор сутки, можно добавить в него песок, соотношение которого выверено опытным путем.

Чтобы проверить качество смеси, необходимо нанести ее на несколько кирпичей и после высыхания с помощью мастерка проверить на крепость. Если в результате описанных действий появились трещины, содержание песка в составе необходимо изменить.

Порядок кладки рядов

Поскольку первые три уровня практически не подвержены нагреву, при их выполнении разрешается использовать перекаленный кирпич. Однако если русская печь имеет нижний подогрев, она должна быть полностью выложена из качественного огнеупорного кирпича.

Первые шесть рядов

Поскольку отпотевание исключено, фундамент не нуждается в стяжке, а кладка осуществляется насухо. Первоначально выполняется передний левый угол, куда размещается трехчетвертной кирпич наружу тычком (на рисунке «а» под цифрой 1). С ним в один ряд идут 12 полномерных кирпичей ровно до угла, обозначенного цифрой 2. В первых трех уровнях кладки шов сохраняется расширенным, что обеспечивает формирование уступа в четвертом ряду.

Угол, обозначенный цифрой 2, создается с помощью 2 трехчетвертных кирпичей, уложенных тычками наружу. Далее до угла а-3 идет двойной уровень полномерных. Отрезок от а-3 до а-4 укладывается по той же схеме, что и а-1, а также а-2.

В передней лицевой части оставляется пустующим пространство, которое впоследствии образует подшесток. Для этого кладка первого ряда завершается двумя полномерными кирпичами, что позволит создать проем размером 54 см.

Как видно на рисунке «б», тычки первого ряда в левом и правом углах перекрываются ложковым кирпичом. Каждый угол состоит из двух трехчетвертных брусков, уложенных с помощью ложков. Поверх полномерных кирпичей проема укладывается один уровень трехчетвертинок. При этом швы в обязательном порядке перевязываются.

Аналогично первому ряду оформляется третий.

Для выполнения четвертого уровня (рисунок «г») натягивается расчалка, при этом кирпичи располагаются так же, как и во втором ряду, а шов сужается до 0,5 см. В результате по сторонам печи получается небольшой уступ шириной 2,5 см. Ровность выполненной работы проверяется уровнем.

Схема пятого ряда изображена на рисунке «д». В углы 2 и 3 укладываются по 2 трехчетвертных бруска. Задняя сторона состоит из 2 ложковых уровней, а боковые элементы конструкции выполняются тычковыми рядами. Кирпичи, используемые для кладки стенки проема подпечья, стягиваются под пяту арки. Поверх 5 уровня на деревянные подпорки устанавливаются кружала арочной перемычки. Шестой ряд оформляется аналогично четвертому. На нем начинается кладка свода для перекрытия подпечья.

Первая из арок

При выполнении арочных перемычек и сводов соблюдаются следующие условия:

• все швы в обязательном порядке перевязываются;
• их толщина уменьшается от вершины арки к ее основанию – с 1,3 см до 0,5 см;
• убирать опалубок и кружала разрешается только в том случае, когда раствор полностью высохнет.

Если арка не продолжается в свод, для ее кладки необязательно использовать опалубку. Работа производится прямо по кружалам.

Ряды с 7 по 10

Порядок кладки седьмого уровня повторяет расположение кирпичей пятого, а восьмой – шестого ряда. С внутренней стороны тычки стесываются под основание свода. Начиная с 8 уровня укладываем подшесток. Необходимо сделать три ряда полномерных кирпичей, уложенных тычками. При этом средний тычковый уровень подтесывается под арку подпечка.

По аналогии с седьмым оформляется и девятый ряд, однако второй уровень подшестка необходимо выполнить ложковым кирпичом.

Схема кладки десятого ряда изображена на рисунке справа. Углы оформляются трехчетвертным кирпичом, боковые стороны – полномерным ложковым, а перед – полномерным тычковым. Из трех уровней полномерных брусков, расположенных тычками вглубь, выкладывается фронтальная часть печи. Каждый ряд состоит из семи уложенных плашмя брусков. Именно они впоследствии образуют подшесток.

Подсыпка

Из смешанного с битым кирпичом глиняного раствора делаем подсыпку горнила. Обратите внимание, что ее необходимо растянуть и утрамбовать, как показано на изображении стрелкой. Самостоятельно выполнить под с изломом довольно сложно. Подобная задача не всякому печнику по силам, поэтому, не имея надлежащих навыков, лучше не браться за это дело.

Кладка рядов с 11 по 17

Начиная с 12 все четные уровни выполняются по той же схеме, что и десятый. Нечетные выкладываются по бокам тычками, а сзади – ложками. Необходимо учитывать, что 15 и 16 ряды следует подтесывать под арочные основания.

По завершении 17 уровня кладка прерывается до окончания работ по лицевой стороне печи вплоть до вертикальной части задней стенки устья.

Сложные элементы конструкции, а также арки и своды сооружаются по вспомогательным деревянным приспособлениям – кружалам. Боковые стенки загнетка – участка шестка, куда сгребаются горячие угли, – выкладываются шириной в кирпич, а чело и устье – в полбруска. При этом основание арки зева приходится на 15 ряд, а устье – на 16.

Сложность у непрофессионалов может вызвать разглаживание стенок хайла изнутри, ведь обзор весьма ограничен. Подобная процедура производится сверху, а правильность ее выполнения проверяется с помощью шаблона.

18 ряд и далее

На рисунке, изображенном выше, видно, что нечетные уровни повторяют расположение кирпичей 11 ряда, а четные – 10. В том случае, если вы решили сделать полати на глиняной основе, то все кирпичи начиная с 19 уровня предстоит подтесать так, чтобы они легли к своду горнила.

Первичная растопка

Отдав предпочтение качественному кирпичу, грамотно выполнив его кладку, можно рассчитывать на то, что уличная русская печь, сделанная своими руками, прослужит верой и правдой не одно десятилетие. На срок эксплуатации в большой степени влияет то, насколько правильно вы проведете такую, казалось бы, нехитрую операцию, как первая растопка. Ее суть заключается в повторении цикла: закладка дров – их розжиг – полное прогорание – остывание.

При этом количество перерывов между ними нужно свести к минимуму. Подобные манипуляции позволят избавиться от влаги, скопившейся в кладке. Раствор между кирпичами окончательно просохнет и приобретет монолитность.

Похожие статьи:

Temp-Cast Комбинированный крытый каменный камин и печь для пиццы

Temp-Cast Комбинированный крытый каменный камин и печь для пиццы — Мебель для патио и пиццы на открытом воздухе — | / Сэкономьте до %Сохраните %Сэкономьте, чтобы сохранить РаспродажаРаспроданоВ наличии

Комбо из внутреннего камина и печи для пиццы

• Обогрейте весь дом с меньшим количеством дров
• Наружная отделка плиткой, кирпичом, камнем, камнем или комбинацией
• Самая эффективная технология сжигания древесины
• Дополнительная печь для пиццы для приготовления на сильном и слабом огне
• Дополнительная конструкция прозрачного камина
• Опциональная скамья с подогревом

Вы пережили зиму, когда вы потеряли источник тепла или, что еще хуже, всю мощность? Традиционные внутренние камины доставляют массу хлопот. Вы должны постоянно подкармливать огонь дровами, и тогда у вас останется пепел, который нужно убирать. Не говоря уже о том, что они обеспечивают тепло только тогда, когда горит огонь, и обычно они не могут помочь вам с ужином.

Внутренний камин Temp-Cast — это решение для вас. Но это не просто традиционный камин. Этот камин включает в себя печь для пиццы!

В этом уникальном сочетании камина и печи для пиццы используется каменная конструкция нагревателя, которая позволяет наслаждаться лучистым теплом в течение всего дня, а не только тогда, когда горит огонь. В качестве бонуса вы также можете наслаждаться приготовлением мяса, жарением овощей, выпечкой хлеба и приготовлением кобблеров в потрясающей функции печи для пиццы! Эта система отопления позволяет утром отапливать дом дровами, а вечером возвращаться после работы в теплый уютный дом без необходимости разжигать огонь в промежутках. И даже испечь дюжину печенья, если хотите! Эти потрясающие устройства не только придают сильный визуальный эффект вашему внутреннему жилому пространству, но и обеспечивают вкусные домашние блюда, которые объединяют семьи.

Поскольку печь в этом комплекте окружена каменным нагревателем, эта печь будет удерживать тепло дольше, чем традиционная домашняя дровяная печь И , потребляющая меньше топлива. Через несколько часов после того, как ваш огонь погаснет, у вас все еще будет достаточно остаточного тепла, чтобы испечь такие вещи, как печенье и хлеб, чтобы поделиться с друзьями и семьей или насладиться вкусным лакомством в одиночестве. Благодаря возможности добавить стеклянные дверцы как к печи для пиццы, так и к камину, эти комплекты действительно добавляют дополнительный уровень уюта и функциональности в любой дом.

«Теперь, после трех зим, я хочу сообщить, что наша Temp-Cast 2000 превзошла все ожидания. Эта технология редко используется в Вирджинии; несколько друзей, посетителей и субподрядчиков сразу же были впечатлены производительностью и эстетическим эффектом.»

«Эстетика против производительности? Я не могу сказать, какая функция лучше, все сводится к одной. Имея опыт работы только с дровяными печами и подобным, моя жена была обеспокоена качеством воздуха в помещении. Она была поражена полным отсутствием каменного обогревателя. запаха горения».

«Моя карьера профессора в области деревообработки связана с древесиной. Я не могу объяснить, какое удовольствие приносит отопление нашего дома с помощью самой эффективной, экологически безопасной технологии сжигания древесины, доступной домовладельцам. Нам это нравится.»

     — Чип Фрейзер Т.М. Профессор Брукса, Наука о древесине и лесоматериалах, Технологический институт Вирджинии





ЧТО ТАКОЕ КАМИННЫЙ КАМЕННЫЙ КАМЕНЬ? №

Основное отличие каменного обогревателя от других дровяных приборов заключается в том, что каменный обогреватель может накапливать большое количество тепла. Это означает, что вы можете быстро и чисто сжечь партию дров, и тепло будет медленно излучаться в ваш дом в течение следующих 18-24 часов. Каменные обогреватели также безопаснее и эффективнее традиционных каминов, поскольку они не производят креозот или вредные выбросы в камерах или дымоходе.

Как работает каменный нагреватель?

Горячий воздух от огня проходит через ряд перегородок, нагревая окружающую кладку. Это тепло «впитывается» стенками обогревателя, а затем медленно отдается в ваш дом.

Посмотрите видео Ассоциации обогревателей каменной кладки (MHA), чтобы увидеть, как конструкция обогревателя каменной кладки работает для эффективного обогрева вашего дома.



Камин с внутренней дровяной печью для пиццы Характеристики 9№ 0004

Дизайн: «Сделай сам» / «Готово к отделке» — придайте вашему камину и домашней печи для пиццы желаемый вид, отделав их кирпичом, мыльным камнем или лепниной. Вы контролируете бюджет для выбранной вами отделки.

Конструкция. Литейный огнеупорный материал с замковыми элементами позволяет собирать камин на месте и устанавливать его с помощью огнеупорного раствора.

Топливная эффективность: эти обогреватели могут обогревать хорошо изолированный дом от 12 до 24 часов на одном сжигании дров. Это намного эффективнее, чем дровяные котлы, в которых используется 10-12 шнуров дров, или дровяные печи, в которых используется 6-8 шнуров.

Безопасность: Обогреватели Temp-Cast разрешены во многих регионах, где использование других типов печей и каминов ограничено или запрещено.

Комфорт: сияющее тепло помогает уменьшить синусит и сухость кожи зимой. Теплые стены и сиденья с подогревом создают в вашем жилом пространстве уютную атмосферу для чтения книги или отдыха с семьей.

Дополнительная встроенная печь для пиццы: ревущий огонь из камина идеально подходит для нагрева вашей дровяной печи для пиццы. Используйте различные методы для приготовления пищи при высоких температурах, при выпекании и медленном приготовлении в теплой кухне.



Установка камина Temp-Cast

Комплект для внутреннего камина, показанный в этом видео от Temp-Cast, очень прост в сборке. Посмотрите видео, чтобы увидеть, как построить камин, в результате чего получится великолепный каменный камин.



Входит в каждый комплект для камина Temp-Cast

• Огнеупорные модули
• Огнеупорный раствор
• Керамическое волокно
• Гофрированные прокладки
• 1 Черная арочная стеклянная дверца топки
• 2 Чугунные дверцы для чистки
• 1 Чугунная колосниковая решетка
• 1 Дверца воздухозаборника
• Дверные замки
• Прокладка
• Лента
• Руководство по строительству



✓ Чистое возобновляемое топливо

Наличие возобновляемого источника энергии, который вы можете собирать на месте, дает вам душевное спокойствие. Вы можете сжечь его, чтобы обогреть свой дом, не полагаясь на электричество. Испытания показали, что нагреватель Temp-Cast имеет эффективность переноса 65,4% и эффективность сгорания 9.4,4%.

✓ Простота сборки

Модули изготовлены из литого огнеупорного материала.

Они имеют уникальную функцию блокировки, так что одна часть точно соответствует ключу следующей. Это позволяет быстро и точно монтировать комплект и гарантирует структурную стабильность готового заполнителя и независимость от облицовочного материала.

✓ Здоровье и качество жизни

Нет более безопасного дровяного камина, чем качественно сделанная каменная печь. Его можно использовать несколько часов в день, пока вы бодрствуете, и никогда ночью, когда вы спите. Поскольку они полностью сжигают топливо, они производят мало золы или вредных выбросов, благодаря чему воздух в вашем доме становится чище.

✓ Красивый огонь

Одной из самых отличительных особенностей каменной печи является превосходный обзор огня. Когда огонь горит, он быстро разгорается и яростно горит, создавая захватывающее зрелище. Если печь для пиццы встроена, вы можете увидеть, как горящие газы ускоряются через газовую щель, создавая захватывающий «искровой душ» и добавляя вам удовольствия от огня.

✓ НАГРЕВАТЕЛЬНАЯ ЭФФЕКТИВНОСТЬ

Обогреватели из каменной кладки широко распространены в более холодных районах Канады, Северной Европы и Австралии. Кирпичные обогреватели Temp-Cast могут служить в качестве основного обогревателя в доме площадью 2000 квадратных футов с хорошей теплоизоляцией, используя при этом меньше древесины и, следовательно, занимая меньше места для хранения.

Лучистое тепло каменного обогревателя очень похоже на тепловое излучение солнца, а не на конвекционное тепло традиционного камина. Подобно тому, как солнце согревает землю, каменная печь согревает твердые предметы в доме, такие как стены, полы, мебель и людей.

Не позволяйте зиме, растущим ценам на электроэнергию или лопнувшим трубам помешать вам наслаждаться теплом, продолжая наслаждаться любимыми блюдами, приготовленными на дровах! Внутренний камин Tempcast с печью для пиццы — идеальное дополнение к вашему дому, которое позволит вам проводить время в своем развлекательном пространстве, несмотря на погоду на улице.



ОБЩИЕ ВОПРОСЫ О КАМЕННЫХ ОБОГРЕВАТЕЛЯХ

Что такое кирпичные утеплители?

Каменные печи также называют финскими каменными печами, немецкими изразцовыми печами, русскими печами, качелофенами и русскими каменками. Дрова нагревают камин и хранят тепло в течение нескольких часов. Хотя реже используется в Северной Америке

Стоит ли покупать каменные обогреватели?

Если вы хотите пилить, перевозить, раскалывать, хранить и сжигать меньше древесины, то ДА! Каменный обогреватель окупит себя за одно аварийное отключение электричества зимой. Они также могут выступать в качестве резервного источника тепла для пассивного солнечного дома и в качестве основного источника в периоды с небольшим количеством солнечного света.

Безопасны ли каменные обогреватели?

Они сгорают настолько чисто, что на них не распространяется запрет на сжигание древесины в США. Устройство горит горячим, но остается безопасным на ощупь, излучая мягкое, успокаивающее тепло. Вы часто найдете членов семьи и домашних животных, слоняющихся вокруг камина еще долго после того, как огонь потухнет из-за его согревающего эффекта.

Работают ли обогреватели для кирпичной кладки?

Да! Большинство людей обычно разводят от одного до двух костров в день, а обогреватель использует накопленное тепло в течение более 24 часов после горения костра. Вам никогда не будет холодно или голодно, так как вы также можете испечь в духовке, несмотря на ледяные бури и перебои с электричеством!

Насколько эффективны каменные обогреватели?

Обогреватели из кирпичной кладки намного эффективнее обогревают ваш дом, чем топка камина. Поскольку они более чем на 90% эффективнее превращают топливо в тепло, им требуется всего один или два небольших костра в день, чтобы обогреть дом площадью 2000 кв. футов.

Нужен ли дымоход для каменных печей?

Да. Несмотря на то, что перегородки каменки могут быть направлены в разные стороны, для тяги и выхода дыма из каменки необходим дымоход. Лучше всего использовать минимальную высоту дымохода 18 футов на внутреннем дымоходе, чтобы получить наилучшую тягу.

Каковы плюсы и минусы каменного утеплителя?

Они большие и тяжелые, но чем больше размер/масса, тем больше тепла они могут хранить, а теплые борта и полки с подогревом создают теплую и уютную атмосферу. Они нуждаются в предварительном планировании, чтобы разместить их в лучшем месте в вашем доме. Однако из-за их высокой эффективности нагрева первоначальная беготня того стоит. Они дороже традиционных дровяных печей и каминов. Эти авансовые расходы окупаются удобством лучистого тепла днем ​​и ночью без согласия на уход за огнем.

ВОПРОСЫ И ОТВЕТЫ

Ресурсы для печи для пиццы

Используйте следующие ресурсы, чтобы купить лучшую печь для пиццы для своей семьи

ООО «Темп-Каст»

Сжигайте дрова, чтобы обогревать свой дом от 12 до 24 часов лучистым теплом от одного огня.

Это теплота и эффективность обогревателя Temp-Cast Masonry Heater.

Если вы хотите отапливать какую-либо часть своего дома дровами, нет более эффективного способа обогрева, чем каменный обогреватель. Каменный нагреватель Temp-Cast способен нагревать дом с хорошей теплоизоляцией от 12 до 24 часов на одной топке дровами. По сравнению с традиционным камином или дровяной печью вы значительно сократите потребление дров и будете сжигать их более экологически безопасным способом.

Обогрейте свой дом меньшим количеством дров

Используйте в два раза меньше дров, чтобы получить такое же количество тепла, как при использовании топок и дровяных печей.

Идеально подходит для аварийного или основного отопления дома

Многие из наших клиентов отапливают свои дома с помощью Temp-Cast в сочетании с солнечными панелями для удовлетворения оставшихся потребностей дома в электроэнергии. Отключение электроэнергии зимой может быть пугающим, пусть обогреватель Temp-Cast принесет вам душевное спокойствие.

Безопасная эксплуатация

Высокотемпературный обжиг Temp-Cast с соответствующей древесиной исключает риск возгорания дымохода. Внешняя поверхность, кроме стеклянной двери, вас не обожжет.

Функции	Temp-Cast	Камин или вставка	Дровяная печь
Часы тепла/огня	12-24 часа.	2-4 часа.	3-5 часов.
Готовить еду	Да	Нет	Нет
Теплый дом	Да	Нет	Да
Накопление креозота	Нет	Да	Да

Вкусная еда из дровяной печи

Высокотемпературный

Сразу после пожара печь для запекания находится при температуре 500–650 °F. Идеально подходит для приготовления пиццы на дровах или обжаривания вкусного мяса.

Температура выпечки

Через несколько часов после того, как огонь погаснет, у вас будет 6+ часов. где температура вашей духовки для выпечки составляет 350-450°F. Это идеальная температура для выпечки хлеба.

Температура медленного приготовления

По мере того, как ваша духовка продолжает остывать, вы достигнете периода идеальных медленных температур приготовления. Добавьте жаркое или несколько ребрышек!

Все инструкции находятся в нашем простом руководстве. Большинство частей имеют физические ключи и соединяются друг с другом, как Лего. Все детали пронумерованы и собраны по порядку.

«Мы с мужем просто хотели, чтобы вы знали, как мы в восторге от нашего обогревателя. Мы спроектировали нашу жизнь и наш новый дом с «экологичностью» в качестве основного фактора, и каменный обогреватель был единственной системой отопления, которая отвечала всем требованиям в нашем климате».

— Нэнси Айриш

После того, как вы установили комплект нагревателя с помощью наших простых инструкций, вы можете облицовывать снаружи плиткой, кирпичом, камнем или почти любым другим материалом.

Теперь, после трех зим, я хочу сообщить, что наш Temp-Cast 2000 превзошел все ожидания. Эта технология редко встречается в Вирджинии; несколько друзей, посетителей и субподрядчиков были немедленно впечатлены производительностью и эстетическим эффектом. Эстетика против производительности? — Я не могу сказать, какая функция лучше; это все завернуто в один. Имея опыт только с дровяными печами и тому подобным, моя жена беспокоилась о качестве воздуха в помещении. Она была поражена полным отсутствием запаха горения в каменной каменке. Моя карьера профессора в области науки о древесине связана с древесиной. Я не могу объяснить, какое удовлетворение она приносит, когда мы отапливаем наш дом с помощью самой эффективной, экологически безопасной технологии сжигания древесины, доступной домовладельцам. Мы любим это.

Чип Фрейзер

Т.М. Профессор Брукса, наука о древесине и лесных товарах, Технологический институт Вирджинии,

Каменные обогреватели Temp-Cast

потрясающе красивы в вашем доме.

Фотографии предоставлены Heavenly Heat

Четыре обогревателя. Выберите свой любимый. Все, что вам нужно, включено в один простой комплект.

Стандартный комплект

Самый популярный комплект

7380 долларов США

Что включено

• Все основные части, перечисленные ниже

Стандартный комплект с печью для выпечки

Обновление для приготовления пищи на дровах

7980 долларов США

Что включено

• Все основные части, перечисленные ниже
• 1 дверца печи для выпечки
• 1 декоративная пластина для духовки

Прозрачный комплект

Видеть огонь с обеих сторон

8380 долларов США

Что включено

• Все основные части, перечисленные ниже
• Различные огнеупорные детали для обеспечения прозрачного дизайна

Прозрачная духовка

Готовка с дровами на прозрачной

8980 долларов США

Что включено

• Все основные части, перечисленные ниже
• Различные огнеупорные детали для обеспечения прозрачного дизайна
• 1 дверца печи для выпечки
• 1 декоративная пластина для духовки

В каждый комплект входят эти основные детали и дополнительные компоненты.
