Сложить печь своими руками: чертежи, схемы, виды

Печка – это лучший способ обогрева здания площадью до 100 квадратных метров. Она дает живое тепло, которое нельзя сравнивать с современными чиллер-системами и воздушными пушками. За столетия эксплуатации каминопечей мастера выявили все недостатки конструкций и смогли их устранить. Самостоятельная кладка печи доступна каждому человеку, но необходимо знать массу нюансов и хитростей, чтобы печка или камин были действительно функциональными, а не просто занимали место в доме. Данная статья полностью посвящена теме о том, как построить печь своими руками. Кроме подробной инструкции вы найдете рекомендации и советы опытных печников для улучшения эффективности конструкции.

Содержание

  • 1 Виды печек
  • 2 Где разместить конструкцию
  • 3 Из чего состоит печь
    • 3.1 Топка
    • 3.2 Зольник
    • 3.3 Дымоход
  • 4 Нюансы строительства
  • 5 Отбор печного материала
    • 5.1 Выбираем кирпич
    • 5. 2 Создаем раствор
  • 6 Этапы кладки

Виды печек

Сложить печь – дело нехитрое, но прежде чем начать, нужно определиться с типом сооружения. Он выбирается в зависимости от требуемых опций, наличия свободного места в доме, а также по другим параметрам. После создается схема печки с нужными размерами и примечаниями – именно по этой схеме будет происходить последующая кладка печи.

  • Отопительная. Ее название полностью описывает назначение. Это заурядная печка, которую проще всего сложить. Она характеризуется наиболее простой конструкцией по сравнению со следующими подтипами. Зачастую оборудована лежанкой.

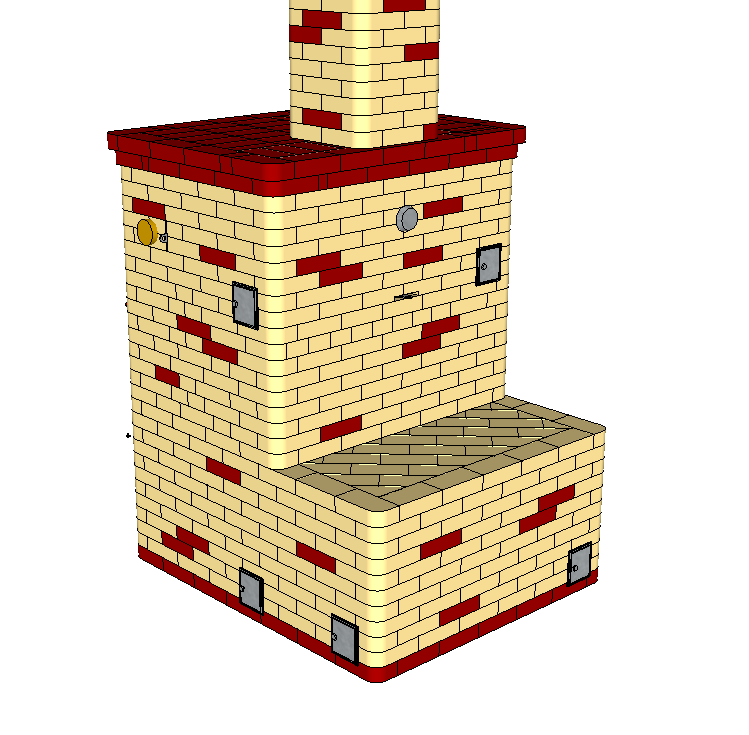

    Отопительная печь для дачи

  • Отопительно-варочная. В этом разряде печек для дома добавляется второстепенная опция – приготовление пищи в горшочках или кастрюлях. Полноценной плиты такая конструкция не заменит, но вполне справится с задачей экономии газа.

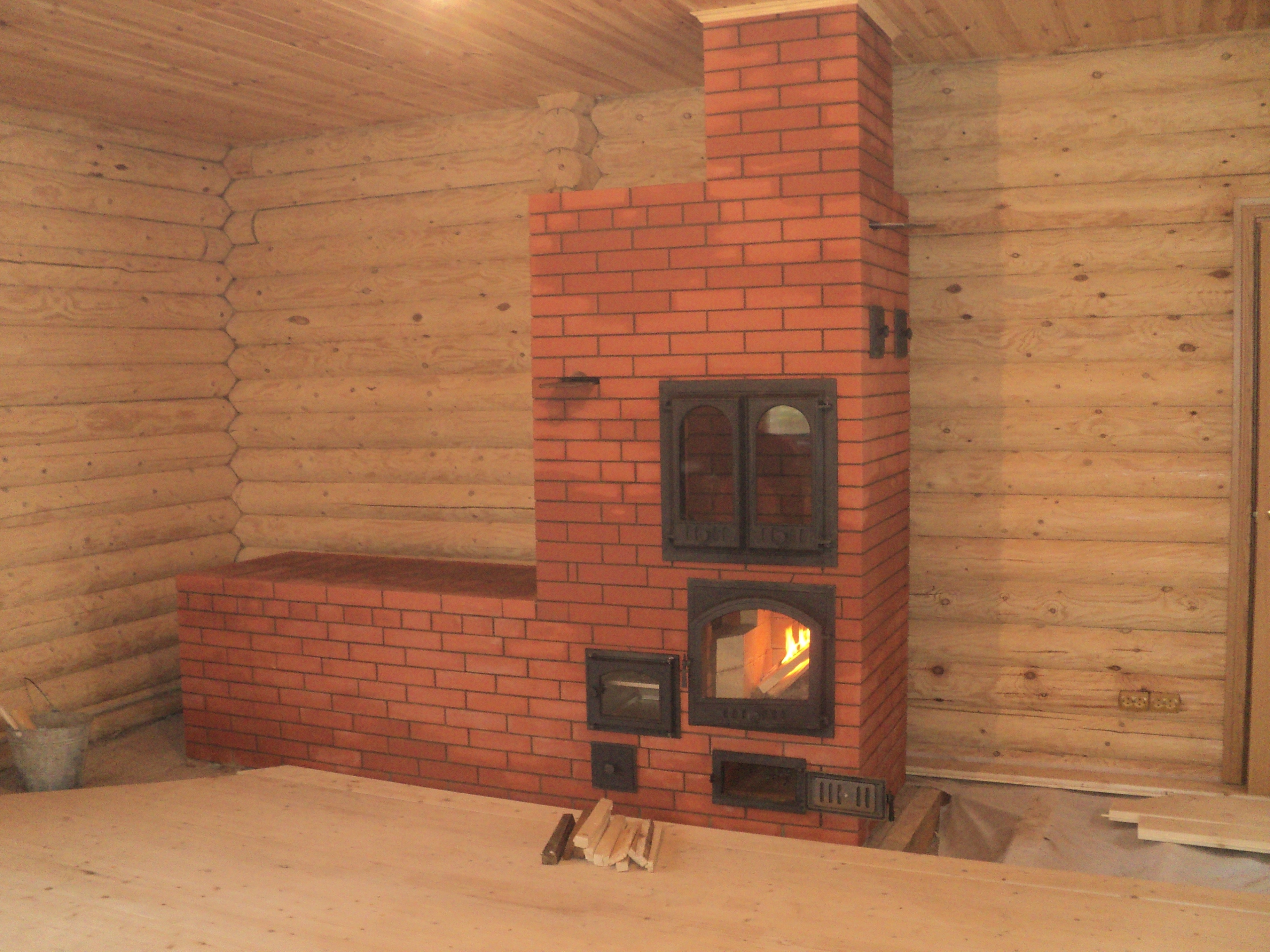

    Отопительно-варочная печка

  • Комбинированная. Это многофункциональный агрегат, который располагается на кухне дома, и снабжен духовым шкафом или полностью рабочей плиткой для готовки.
    Проекты печей такого типа достаточно сложны и рекомендуются к возведению исключительно мастерами.
  • Печи-камины. Сложить такую печку своими руками тоже несложно, но есть определенные требования к ее внешнему виду. Фасад должен быть красивым и аккуратным, его задачей, кроме обогрева, является и украшение дома. Камины занимают намного меньше места и просты в розжиге, поэтому их популярность растет.

    Печь-камин из кирпича

Это не все виды печей, но наиболее распространенные перечислены. Далее речь пойдет о том, как сложить печь отопительного разряда.

Где разместить конструкцию

Многие чертежи печей рассматривают только пристенные варианты ввиду того, что проведение печной трубы проще соорудить внутри уже готовой стены. Однако существует масса вариантов, где проекты печей конструируются прямо посреди дома. Этот способ подходит только в том случае, когда требуется сложить печь в большом помещении – на малой территории она будет не только мешать, но и портить вид, также не исключено, что проходящие мимо люди будут постоянно обжигаться.

Пристенная кладка печей хороша по-своему – при таком планировании ощущается значительная экономия пространства, упрощается монтаж, снижаются расходы на отделку печи, но даже маленький сквозняк будет способствовать тому, что температура на уровне ног будет низкой. Эту проблему можно решить посредством устройства теплых полов или водяного контура.

Схема печки должна предусматривать не только саму конструкцию, но и отделы для хранения дров, угля и иного топлива. При чистке и частом розжиге возможно попадание в окружающую среду сажи и копоти, вследствие чего не рекомендуется размещать оборудование в непосредственной близи спален и гостиных. Стандартным местом, где можно сложить печь своими руками, является кухня. В этой части дома редко вешают ковры или ставят дорогую мебель, полы, как правило, покрыты линолеумом, а стены моющимися материалами.

Примечание: Отделка печи производится плиткой или кирпичом, но никак не обоями или пластиковыми панелями.

Плиты должны быть керамическими или каменными, в противном случае возможно возгорание, ведь даже наружная часть печной конструкции имеет высокую температуру при работе.

Из чего состоит печь

Сегодня даже проекты печей разрабатываются дизайнерами, поэтому внешний вид может быть совершенно разным, но внутренние составляющие сложно чем-то заменить. Обратите внимание на этот раздел, изучив его подробно вы уже наполовину будете знать, как сложить печь своими руками.

Топка

Она же теплообменник. Представляет собой главную часть любой обогревательной конструкции. В нее загружается печное топливо, там же производится розжиг и горение. Размеры топки прямо пропорциональны площади дома, который нужно топить. Минимальный размер стороны квадратного теплообменника составляет 40 см, максимальный редко превышает 1 метр. Кладка сердца печки своими руками возможна только при наличии огнеупорного кирпича – постоянный сильный нагрев заставит растрескаться обычные строительные материалы. Толщина стенок должна равняться половине кирпича.

Топка кирпичной печи

Зольник

Это часть конструкции, которая на схеме печки расположена в самом низу под теплообменником. Она необходима для сбора отработанных материалов горения, зачатую ее комбинируют с отсеком для подачи воздуха. Нельзя сказать, что это ошибка, но так печной мусор может распространиться по дому. Многие проекты печей предусматривают наличие специальной трубки для подачи кислорода, поэтому на схемах изображается одна дверца, ведущая в зольник.

Дымоход

Перед тем, как сложить печь своими руками, подумайте каким образом планируется отведение копоти, ведь для монтажа дымоотвода требуется частичная разборка крыши и ее последующая герметизация. Некоторые умельцы используют вместо кирпичного дымохода гофротрубы, схожие по внешнему виду с трубами от старых вытяжек. Такие материалы не приспособлены для чистки и постоянного нагрева, они больше подходят для периодической эксплуатации, поэтому дымоход для дома лучше сложить из стандартных кирпичей.

Труба для выпуска отработанного газа должна быть по возможности прямой и без стыков. Это упростит ее очистку. Если не удается все сделать самому, то стоит подключить к делу помощников-специалистов. Печной мастер не возьмет много денег, но поможет предотвратить утечку угарного газа, сделает так, чтобы трубы и сама конструкция не дымили.

Дымоход из кирпича

Нюансы строительства

Чтобы сложить долговечную печку нужно иметь достаточно знаний об ее устройстве, упростит процесс применение хитростей бывалых печников.

  1. Чтобы не тратить много времени на отделку, достаточно красиво выложить печь из кирпича. Чтобы куски раствора не портили внешний вид используйте строительный скотч, который впоследствии отклеивается вместе с грязью.
    Придать печи оригинальный фасад можно с помощью блоков разного цвета, скругленных болгаркой.
  2. Применяйте покупные растворы. Они содержат качественный заполнитель и вяжущее, к тому же производятся с использованием современных агрегатов и добавок, что улучшает их технологические свойства.
  3. Разница в термоустойчивости между шамотом и силикатными блоками составляет 550 градусов, чтобы облицовка не разрушалась топку нужно обогнуть листом базальта.
  4. Многие чертежи и схемы печей указывают на необходимость эксплуатации металлических уголков. С их помощью гораздо проще построить печку своими руками или сложить теплообменник. К тому же уголки помогают верно ориентировать все ряды кладки по разметке.
  5. Для создания швов одной и той же толщины можно применять железные пруты – они выкладываются на нижний ряд и заливаются раствором, после чего прижимаются верхним слоем.
  6. Сложить арку печи или камина удобно при помощи шаблонов из гипсокартона или других плотных материалов. Для формовки кирпичей используйте разный насадки.
  7. Кладку печной трубы производите по уровню и отвесу. Даже незначительный крен на 5-6 градусов способен разрушить все ваши старания.
  8. Закупайте заранее весь нужный строительный материал. Нет ничего хуже, чем в разгар процесса ехать в супермаркет за несколькими сверлами или кирпичиками.
  9. Не торопитесь и не приступайте к выполнению работ по сборки печи в плохом настроении — раздражение и спешка не лучшие советчики в строительном деле.
  10. Чаще сверяйтесь со схемами и не допускайте отклонений от разработанной конструкции.
  11. Пользуйтесь качественными инструментами и строительными материалами — это повысит безопасность работ и улучшит качество камина или печки.

Отбор печного материала

Выбираем кирпич

Примечание: Среди всего многообразия строительных материалов, чтобы построить печь своими руками нужно выбирать кирпич марок М250-500.

Кирпич марки М250

Такое сырье дороже обычного, но, как уверяют специалисты, гораздо лучше справляется с многочисленными циклами нагрева-охлаждения. К тому же для отделки печи может понадобиться дополнительная формовка кирпичей болгаркой или шлифовальной машиной. Изделия марок М100-200 крошатся при обработке, так как содержат слишком много глины. Ими можно выложить какие-либо декоративные элементы после того, как сделана печка.

Создаем раствор

Для того, чтобы сложить печку своими руками, понадобится термоустойчивый раствор с большим запасом прочности. Смесь для кладки печи можно сделать самому или купить в строительном универмаге. Вам понадобится нормальная глина, чистый песок и отстоянная вода. Перед тем, как сложить печь рассчитайте примерное количество раствора – на сто кирпичей уходит 3 ведра смеси.

Подготовка проста: замочите 1 объем глины в воде, превышающей количество в три раза. Оставьте водяной раствор на 3-4 часа. По истечению времени всыпьте просеянный песок до консистенции густой сметаны. Производить замешивание необходимо в чистой емкости с помощью лопаты или дрели-миксера. Не применяйте цементный раствор для постройки печи своими руками – он начнет трескаться уже через несколько недель эксплуатации от постоянного перепада температур.

Этапы кладки

Мы разобрались с теоретической частью, пришло время и для практической работы. Так как выложить печку довольно нелегко, придется запастись терпением и быть готовым к незначительным переделкам. Постройка печи своими руками начинается с расчистки места на фундаменте. Если дом возведен недавно и еще нет полной отделки, то будет в разы проще – не придется демонтировать облицовку или плитку. Произведите точные замеры в соответствии с вашими чертежами и схемами и начинайте класть печку.

Порядовка печки 1 частьПорядовка печки 2 часть
  • Закладка блоков производится по разметке на свежий раствор. Первым создается отдел зольника и колпаковая выемка. Не забывайте спланировать размещение дверок перед тем, как выложить печку. В печах и каминах затворки и люки должны иметь термоустойчивые ручки, металлическую основу и петли крепления. Самому довольно сложно монтировать дверцы на раствор или с помощью сварки, поэтому применяется крепление проволокой, для того, чтобы между кладкой и заглушками не оставалось выемок, нужно заранее сделать пазы в кирпичах и подогнать их по размерам.
  • Выкладывайте порядовку до тех пор, пока не достигнете уровня расположения решетки для топлива. Установите и закрепите ее. Внутренняя часть теплообменника складывается из шамотного кирпича, что увеличивает ее срок службы.
  • Топка закрывается сверху примерно на 12-15 ряду. Если вы хотите не только выложить печку, но и сделать ее многофункциональной – установите в верхней части стальной лист с конфорками для варки. Помните о создании отдушин и люка для добавления дров.
  • Далее следует заняться монтажом верхнего колпачного прохода, по которому будет подниматься дым.
    Впоследствии в верхней части этого хода устанавливается металлическая или асбестовая труба, но закончить дымоход кирпичам – намного разумнее, так как он не прогорит со временем.
  • Все стыки плотно заделываются раствором – смесь всегда должна быть свежей, поэтому не нужно заводить сразу целое корыто. Оно засохнет еще до нанесения на кладку.
  • Отделка печи является последним этапом и не является обязательной, если конструкция расположена в техническом или промышленном помещении. Для отделки печи подойдет силикатный кирпич или керамзитовые плиты. Если вы сооружали камин, то портал для него стоит выполнить из гипса или мрамора. В последнем случае стоит учитывать большой вес камня, который может дать усадку фундамента.

Этих данных достаточно для того, чтобы домашний мастер смог самостоятельно сложить печку или камин. Ответственно подходите к процессу и помните о технике безопасности.

Виды печей из кирпича для дома: полная классификация с примерами

Дровяная печь на даче или в загородном коттедже может стать более чем полезным приобретением. Она полностью автономна от внешних сетей. Там, где часто отключают электроэнергию, а централизованная подача газа все еще не реализована, на дровах и готовят, и дом ими отапливают.

Если принято решение обеспечить жилье таким полезным устройством, не помешает изучить виды печей из кирпича для дома, чтобы подобрать самый удобный, эффективный и практичный вариант.

Предлагаем разобраться с традиционным устройством печи, конструкционными и эксплуатационными особенностями различных отопительно-варочных агрегатов, а также узнать способы и специфику обустройства дымооборотной системы.

Содержание статьи:

  • Конструктивные составляющие печей
  • Различное функциональное назначение
  • Виды отопительно-варочных печек
    • Русская печь: сложная и эффективная
    • “Голландка” — простой отопительный агрегат
    • Шведская печь: интересный комбинированный вариант
  • Дымооборотные варианты кирпичных печей
  • Выводы и полезное видео по теме

Конструктивные составляющие печей

Любая кирпичная печь состоит из основных элементов:

  • фундамента — основания, на которое опирается кирпичный агрегат, весящий несколько тонн;
  • массива — части печки, включающей варочные и топочные камеры, систему дымовых каналов — дымооборотов, поддувало с колосником;
  • дымохода — дымоотводной трубы, возвышающейся над массивом печки.

Фундамент для такого громоздкого и тяжелого сооружения устраивают отдельно от основного фундамента дома.

Если под строением находится ленточное или столбчатое основание, нужно проследить, чтобы оно никак не соприкасалось с фундаментом печки. Это позволит избежать появления деформаций от неравномерно распределенной нагрузки, т.к. под кирпичным агрегатом она будет значительно выше.

Конструкция любой отопительно-варочной печи состоит из основных элементов, обеспечивающих достаточную тягу: поддувала, колосниковой решетки, топки и дымооборотных каналов

Монолитный фундамент в частных домах, особенно небольших, встречается редко. Если же таковой имеется, печь можно установить прямо на нем. Лучше всего заранее включить возведение такого объекта в общий проект. Когда дом уже готов, следует согласовать появление такой дополнительной нагрузки с опытным инженером.

Основание печи отделяет топочную или газовую камеру от фундамента. Это несколько рядов сплошной кирпичной кладки, которые нагреваются и отдают часть тепла помещению, а также защищают основание от перегрева.

Над основанием делают то, что называется топливником. Внизу, под топочной камерой, устраивается небольшая полость — поддувало. Над ней располагается собственно топка, в которой сгорает топливо. Поддувало и топку разделяет колосниковая решетка, выполненная из прочного чугуна.

Дрова кладут прямо на эту решетку. Через поддувало и решетку к топливу поступает воздух, необходимый для горения. Одновременно создается необходимая тяга для отведения дымных газов по дымоотводной системе. А вот ее конструкция зависит от того, какого типа кирпичная печь для дома была выбрана.

Устройство может быть также дополнено такими элементами, как варочная поверхность и духовой шкаф. Существуют варианты печей с сушильными камерами и даже с теплыми лежанками. Понимание принципов устройства и работы такого сооружения поможет правильно подобрать вид печки, а также решить вопросы, связанные с ее строительством.

Различное функциональное назначение

Сначала следует определиться с функциями, которые будет выполнять прибор.

Это может быть печь:

  • только для приготовления пищи;
  • исключительно для отопления дома;
  • для выполнения обеих этих функций, т.е. комбинированный вариант.

Варочную печь чаще всего ставят в небольших отдельностоящих кухнях. Тепла сгорающих дров с избытком хватает не только для готовки, но и для обогрева такого помещения.

Небольшая варочная печь подойдет для неотапливаемой кухни, она обеспечит достаточно энергии для готовки и согреет окружающее пространство

Поэтому устройство ставят рядом с двумя наружными стенами, чтобы избыток тепловой энергии перемещался на улицу. Дымоход в этом случае устраивают строго вертикальный, небольшого размера.

Отопительная печь. Конструкция предусматривает максимальное удержание тепловой энергии в пределах дома. У такого устройства нет ни плиты, ни духовки, но массив печи оснащают разветвленной системой дымооборотов.

Отопительные кирпичные печи обязательно снабжены массивным дымоходом, чтобы удерживать в пределах дома как можно больше тепловой энергии

Громоздкий дымоход необходим, чтобы продукты сгорания не слишком быстро покидали дом и успевали нагревать кирпичную кладку, которая затем отдает тепло воздуху внутри помещений. Такую печь ставят как можно ближе к центру дома, чтобы прогрев отдельных комнат был равномерным.

Подробная информация об устройстве печного отопления в частном доме представлена в .

Кирпичная варочная плита с металлическим духовым шкафом может стать отличной альтернативой привычному газовому оборудованию, если отсутствует газ или электроэнергия

Комбинированная печь. Для ее устройства используют и варочную поверхность, и разветвленный дымоход. Ставят ее в помещении кухни, но не возле наружных стен, а рядом с внутренними. Дымоход также по возможности смещают в сторону жилых комнат, чтобы обеспечить их достаточным количеством тепла.

Виды отопительно-варочных печек

История  насчитывает века, если не тысячелетия. В разных странах самые лучшие модели получили заслуженное распространение.

Такие конструкции используются и сегодня, как в классическом виде, так и с некоторыми дополнениями.

Русская печь: сложная и эффективная

Традиционная русская печь — это большое универсальное устройство. Хотя чугунная варочная поверхность здесь отсутствует, в ней можно готовить еду. Массивный корпус прекрасно согревает помещение, а в верхней части имеются полати — теплая лежанка.

Традиционная русская печь устроена сложно, но после короткого периода активной топки она теплится в течение суток, обогревая комнату, лежанку и предоставляя возможность готовить еду

Длинная топка разделена на две зоны: пекарню, расположенное в передней части, и топливник, где происходит сгорание дров. Работает такая печь в двух режимах. Сначала ее протапливают некоторое время. В этот период устройство накапливает тепло. После этого примерно сутки протопленная печь теплится, медленно отдавая тепловую энергию.

В этот период в пекарне можно готовить различные блюда с тем самым уникальным вкусом, который не способен им придать никакой другой варочный агрегат. Характеристики русской печи обусловлены особым характером движения потоков воздуха внутри устройства.

Конструкция русской печи способствует максимальному сохранению тепловой энергии за счет того, что потоки дыма и свежего воздуха движутся рядом, обмениваясь теплом, но не перемешиваясь (+)

Перед топливной камерой расположен так называемый загнеток, область над ним называют перетрубьем, еще выше находится сужающееся навершие — хайло.

Благодаря такому устройству в загнетке образуется зона рекуперации, где выходящий из топки дым подогревает встречный поток свежего воздуха. При этом потоки не смешиваются, кислород поступает в топку в полном объеме.

Необычно и устройство топливной камеры. Дно топливника неровное, его выкладывают с подъемом относительно варочной камеры. Верхний свод тоже не горизонтальный, он выше в задней части, понижается ближе к устью и заканчивается порожком.

Между основанием  и ее топливной камерой делают длинную полость, называемую опечьем. Здесь всегда тепло, ее часто используют для хранения дров. В таких условиях топливо хорошо высыхает, оно быстрее разгорается и лучше отдает тепло.

На нашем сайте есть блок статей, посвященных самостоятельному возведению разных моделей русской печи, советуем ознакомиться:

“Голландка” — простой отопительный агрегат

Голландская печка была изначально создана для отопления. От традиционной русской она отличается более простой и легко модернизирующейся конструкцией. Устройство и размеры можно варьировать в зависимости от ситуации, например, от размеров дома.

Интересная особенность голландской печи — отделка изразцами. Именно из Нидерландов этот вариант перекочевал в Россию и теперь широко используется для украшения интерьера

Внизу расположена топочная камера, сверху — разветвленная сеть дымооборотов, включающая несколько вертикальных каналов, соединенных между собой горизонтальными перемычками. В результате удлиняется путь, по которому перемещается дым, и тепло остается в доме.

Вертикальные каналы дымоотводной системы голландской  печки можно сделать настолько высокими, насколько это необходимо. Их наращивают на всю высоту второго этажа, а иногда и на третий-четвертый этаж, чтобы хорошо протопить весь дом

В современных версиях “голландку” дополняют также варочной поверхностью, но изначально очаг для этих целей ставили отдельно.

Неопытным печникам рекомендуют начать практиковаться на печке этого типа, поскольку испортить ее довольно сложно.

Шведская печь: интересный комбинированный вариант

Еще один интересный вариант для начинающего мастера — это печь-”шведка”. Ее конструкция была разработана шведскими учеными не так давно, в середине XVIII века. За основу взяли голландку и сильно ее улучшили.

Шведская печь — результат тщательных расчетов. При вполне компактных размерах она быстро прогревается, позволяет готовить пищу, отапливать дом и т.д.

Нижняя часть у такой печки шире, внизу помимо топочной камеры имеется духовка, установленная сбоку. В результате первый жар от сгорания топлива не уходит по дымоходному каналу, а работает на прогрев духового шкафа. Если его открыть, тепло согреет пол и поднимется вверх.

Собственно топка представляет собой вариант упрощенного колпака, здесь происходит и первичное сгорание топлива, и химический вторичный дожиг. В верхней части конструкции делают нишу, которую традиционно использовали для просушивания намокшей за день одежды.

Характерная особенность «шведки» — три ниши, расположенные на разных уровнях. Пояснения к схеме: 1 — духовой шкаф, 2 — варочная панель, 3 — ниша над плитой

Духовка, установленная сбоку от топки, быстро аккумулирует первичное тепло. Шкаф над плитой использовали для хранения приготовленной с вечера еды, к утру она оставалась теплой и быстро разогревалась в духовке.

Вертикальная система дымооборотных каналов хорошо прогревает дом, но при открытой вьюшке тепло быстро улетучивается, нужно просто не забывать прикрывать ее после топки.

Топят такую печь дважды в день. КПД у “шведки” почти такой же высокий, как и у русской печи, при этом сложить ее проще, дешевле, а места она занимает меньше. Но высокая эффективность достигается благодаря точному расчету, поэтому во время кладки придется строго соблюдать размеры и пропорции.

Дымооборотные варианты кирпичных печей

КПД дровяной печи во многом зависит от типа ее дымохода. Правильно организованное движение дымных газов позволяет сохранить тепло и эффективно удалить продукты сгорания топлива без опасности для здоровья жильцов дома.

Такая конструкция может быть:

  • с горизонтальными каналами;
  • с вертикальными каналами;
  • комбинированная.

По направлению движения дымовых газов печки с дымооборотами делятся на прямоточные и противоточные. Во втором варианте, дым, прежде чем вылететь в дымоход, совершает несколько оборотов внутри одной из дымовых камер. Двигается он в это время в двух разных направлениях.

Система с горизонтальными каналами используется нечасто. Она равномерней прогревает печь, но для каждого горизонтального уровня придется сделать прочистную дверцу. Модификацией такого дымохода может стать вариант с карманами. Эти полости задержат дым на какое-то время и повысят КПД печки.

Горизонтальный дымоход прост в исполнении и менее подвержен выдуванию, чем вертикальный аналог. Дополнение в виде карманов сделает печь более эффективной

Вертикальный канал. Принцип работы такого дымохода был описан выше как характерная особенность печки-”голландки”. В такой системе меньше скапливается сажа, его проще чистить.

Но здесь возрастает сопротивление движению дымового потока, поэтому необходимо делать такой дымоход достаточно длинным чтобы обеспечить нормальную тягу. В вертикальном варианте первый канал прогревается сильнее, чем остальные.

Чтобы вертикальная дымооборотная конструкция прогревалась более равномерно, ее центральный канал желательно расширить, здесь образуется противоток, в результате помещение получает больше тепла

Такой перепад температур может вызвать повреждение кладки. Чтобы улучшить ситуацию, можно устроить переточный вариант, в котором средний канал делают значительно шире, чем крайние. Сечение здесь будет больше, это замедлит скорость потока и сделает прогрев более равномерным.

Колпаковая печь — альтернатива конструкции с вертикальными и горизонтальными дымооборотами. Вместо каналов здесь имеется просторная полость, в которой дым аккумулируется, а после остывания перемещается вниз и уходит через дымоход. Даже после полного сгорания топлива газы в колпаке продолжают отдавать тепло.

Колпаковая система дымохода позволяет сохранять больше тепла в течение длительного времени. Подобного эффекта можно добиться и создавая комбинированные конструкции с использованием различных элементов

В отличие от вертикальной дымооборотной системы здесь нет опасности быстрого выдувания газов и остывания печи. Размеры и конфигурация колпака могут варьироваться.

При проектировании печи можно совмещать колпаки с элементами вертикального дымохода, чтобы получить эффективную конструкцию и повысить КПД.

Выводы и полезное видео по теме

Традиционная русская печь:

Отопительная печь-“шведка”:

Небольшая “голландка”:

Кирпичные печи очень разнообразны, всегда можно подобрать или спроектировать вариант, который подойдет для конкретных условий. Общим требованием для всех моделей является точный расчет, использование качественных материалов и грамотная эксплуатация.

Есть, что дополнить, или возникли вопросы по выбору кирпичной печи для дома? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом пользования печного отопления. Форма для связи находится в нижнем блоке.

Innovations – Печи Walker

Walker Pre-Port Secondary Air

Конфигурация вторичного воздуха Walker Pre-Port представляет собой модификацию конструкции ядра горения Batch Box Rocket Питера ван ден Берга. Его дизайн можно найти здесь, а ветку разработки здесь.

Данная модификация является моей разработкой, доработанной в моей домашней системе зимой 14-15 года под мои нужды. Это не обязательно более эффективная горелка, чем оригинальная конструкция Питера, но она соответствует моим потребностям и обеспечивает исключительную стабильность и контроль.



Я задокументировал разработку в теме, которую вы можете найти здесь. Я остановился на следующих проектных параметрах, хотя в зависимости от многих факторов каждая система потребует тонкой настройки для достижения наилучшей производительности.

Показан размер для 6-дюймовой системы:

Первичный впускной патрубок размером 2 кв. дюйма

Вторичный впускной патрубок размером 2,81 кв. , с толщиной стенки 1/8″. Подающая труба утоплена в прорези в полу топки, открыта для углей и проходит примерно на 1,5 дюйма от входа в отверстие в стояке. (См. ссылку на дизайн топки Питера выше).

Секция с внутренним диаметром 2 дюйма. трубка крепится вертикально к концу квадратной трубки и должна быть примерно 9 дюймов в длину или такой же высоты, как порт. Верхняя часть должна быть открыта, а прорезь 3/8″-1/2″ должна входить в трубку на стороне, обращенной к порту.

В ранней версии, показанной выше, нижняя труба имеет несколько выходов. Можно не обращать внимания на то, что часть трубы должна быть утоплена в пол топки. Остальная часть трубки в основном то, на чем я остановился. Теперь для простоты я пропустил щель через всю верхнюю часть.

В этой конфигурации важна конструкция двери. Он должен быть герметичным, за исключением конструктивных параметров, касающихся воздуха, и то, где воздух входит, имеет большое значение. Я обнаружил, что очень приятно иметь гораздо большее отверстие, чем первичный нижний уровень для запуска. Будь то небольшая стартовая дверца или просто открывание главной дверцы, это помогает дополнительному движению воздуха, чтобы все заработало. После того, как вторичное горение загорелось и стало стабильным, оно может работать в расчетной первичной/вторичной конфигурации, пока тяга достаточна. Впускное отверстие для первичного воздуха должно быть расположено достаточно низко в топке, чтобы стимулировать пиролизацию топлива, но не настолько низко, чтобы проходить через слой золы, собирая твердые частицы или вызывая ситуацию обогащения топлива из-за чрезмерного пиролиза топлива. Где это будет, во многом зависит от вашего топлива, но обычно я нашел регулируемое первичное отверстие площадью 2 кв.

Дюйма по центру из стороны в сторону и примерно на одну треть высоты топки от пола, что хорошо работает в большинстве случаев. случаи. Если ваше топливо очень сухое или очень малое, вы можете немного увеличить его.



Итак, что с этим делать? Ну, во-первых, он сглаживает цикл отдачи тепла, превращая его в более продолжительный и умеренный уровень горения и отдачи тепла. Если у вас есть полностью каменный обогреватель, я думаю, что конструкция Питера, обеспечивающая максимально горячее пламя за кратчайшее время, вероятно, является путем к наибольшей эффективности, но в обогревателе, в котором есть излучающий / конвективный компонент из голого металла, как дровяная печь, или ракетного обогревателя, более длительная подача тепла на нагрузку приводит к более равномерному комфортному тепловому циклу в доме с меньшим уходом.

На диаграмме слева показано типичное сжигание дровами в среднем за ночь. Вы можете видеть, что в течение почти часа уровень угарного газа был ниже 10 частей на миллион, в то время как эффективность оставалась на высоком уровне 80%.

По сравнению с типичным горением ракетной печи это представляет собой «золотое пятно» в цикле горения, которое почти в три раза дольше. Если у вас в системе есть металлический радиатор, это в три раза дольше, чем он работает при высокой температуре без одной нагрузки.

Наконец, и я думаю, что это наиболее важно, эта конфигурация значительно замедляет поток воздуха через топку и зольную подушку по сравнению с оригинальным дизайном J-tube Rocket или Peter’s Batch. По моему мнению, эта конфигурация воздуха приводит к гораздо более низким выбросам и, в частности, к значительному сокращению выбросов PM 2,5. Я надеюсь, что смогу представить нагреватель для сертификационных испытаний в ближайшее время, чтобы убедиться в этом, но на данный момент есть некоторые хорошие признаки того, что эта конструкция будет соответствовать текущим и будущим стандартам EPA.

Я ищу способы поделиться информацией со всеми заинтересованными и продвигать эту технологию, чтобы мы могли перестать жить рядом с дымящимися трубами и слишком много работать для обогрева и приготовления пищи! Я хотел бы участвовать в диалоге о том, какая информация может помочь и как лучше всего ее представить, поэтому, пожалуйста, дайте мне обратную связь. Я намерен начать создавать более подробные наборы планов этих нововведений, сообщая мне, что они ценятся, и какая информация, которую вы хотели бы, невероятно мотивирует.

Вот моя последняя дверь. Это некрасиво, но многому меня научило. В целом я бы сказал, что доволен этой конфигурацией, хотя у меня могла бы быть большая стартовая дверь или, возможно, открывающаяся нижняя часть двери.

Обновление вторичного воздуха 2/23

Размеры и конфигурация, описанные выше, оказались чрезвычайно эффективными для обеспечения чистого горения и высокой эффективности.

Я больше не рекомендую прорезь на задней стороне вертикали. Это приводит к ухудшению состояния и не приносит достаточной пользы, чтобы оправдать дополнительную работу и сокращение срока службы.

Проблема износа вертикальной трубы была решена, к моему удовлетворению, путем использования в этом месте трубы из жаропрочного сплава Rolled Alloys RA330. Этот материал легко выдерживает температуру внутри топки и прослужит сколь угодно долго.

Ядро горения без стояка Walker

Я так взволнован и рад объявить о своей новой конструкции сердечника — сердечнике сгорания без стояка Walker!

Это ядро ​​является результатом моей работы по уменьшению скорости топки и стабилизации цикла горения пакетной ракеты, как подробно описано в обсуждении вторичного воздуха выше.


Вдохновение для окончательной доработки этого дизайна пришло, когда Лассе Холмс и Макс Эдлесон пригласили меня сотрудничать с ними над Cabin Stove 2.0. Пока вы там, обязательно посетите сайт Firespeaking, дом Макса и его жены Евы, удивительные работы с огнем и природными материалами. Невероятно вдохновляющая работа замечательных людей….

Я вернулся домой после того, как провел с ними время, вдохновленный, чтобы сосредоточить свои усилия на сердцевине, которая соответствовала бы формату кухонной плиты, но в то же время соответствовала моим конструктивным идеалам полного сгорания в различных условиях в сочетании со стабильной, полезной подачей тепла и циклом горения, который подходит функция. Поскольку она предназначалась для использования в качестве кухонной плиты, для меня важными характеристиками были стабильность и контроль как продолжительности горения, так и выходной температуры, а также скорость достижения температуры приготовления.

Вот базовая схема ядра, чтобы вы могли поиграть с ним самостоятельно. Я планирую иметь более подробную информацию, доступную для загрузки в ближайшем будущем.

Я использовал огнеупорный кирпич низкой плотности для этой сборки, потому что он был у меня под рукой. С точки зрения эффективности горения я бы выбрал этот материал в качестве основного кирпича, но он легко повреждается в топке. Вы можете построить часть топки из плотного огнеупорного кирпича или построить ее, как показано на рисунке, и вырезать плотные «расщепления» огнеупорного кирпича, чтобы поместиться внутри в качестве вкладыша.

Базовый слой

Канал для вторичного воздуха Walker. Долгая, равномерная температура приготовления и чрезвычайно низкий уровень выбросов CO на протяжении всего цикла. Как правило, конфигурации сжигания ракетного типа обеспечивают максимальное количество БТЕ за минимальное время, что отлично подходит для нагрева массы, но для приготовления пищи эта конструкция сгорания обеспечивает отличный профиль горения.

Первый слой

Вот как я расположил его для окна в островной планировке. Вы можете сделать эту заднюю стенку полностью кирпичной для версии с удалением окна.

Второй слой

Третий уровень

С этого момента все довольно просто. Они составляют крышу зоны горения и пол варочной камеры. Эта компоновка образует 22-дюймовый куб, а верхняя разводка настраивается в зависимости от стратегии варочной панели/вытяжки.

Четвертый слой

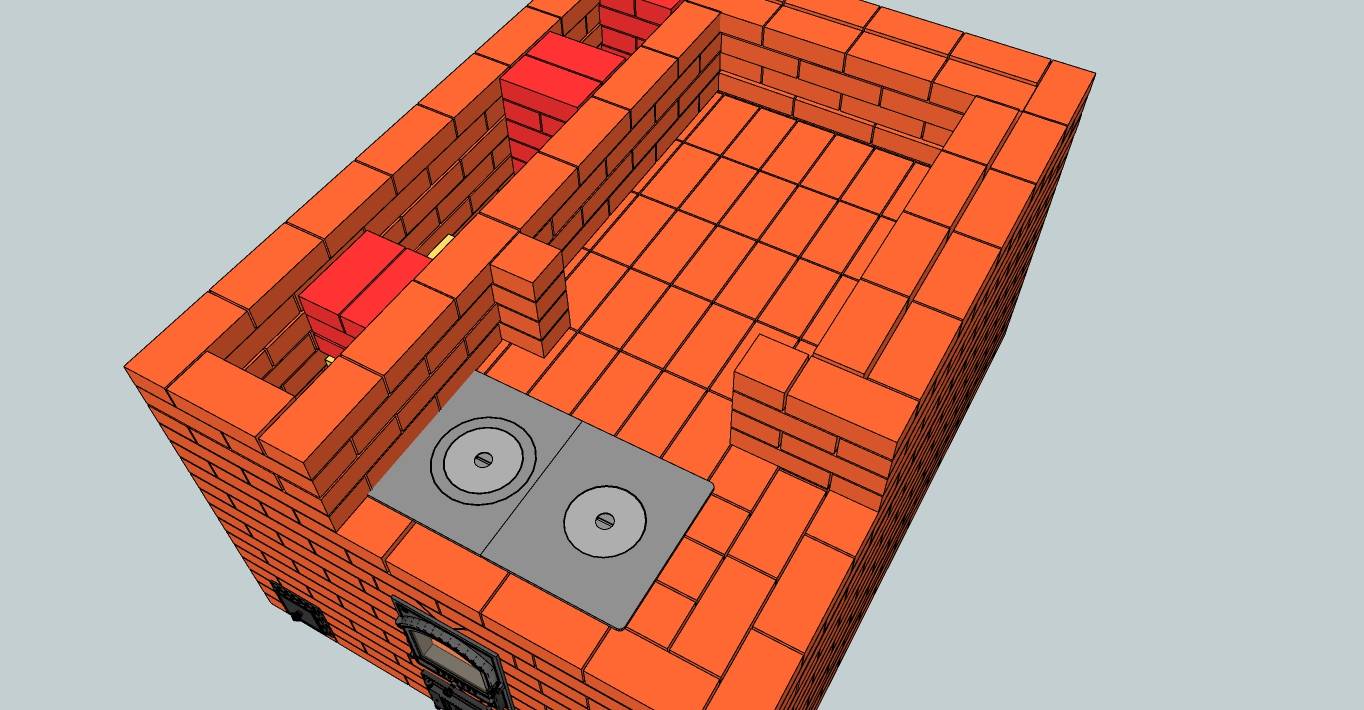

Здесь вы можете увидеть мой дизайн варочной поверхности. Из стояка над топкой и обратно мимо стояка в оставшуюся часть корпуса печи.

Вот оно, мое ядро ​​без подступенка Walker. Я построил две полные кухонные плиты с этим ядром, а также несколько испытательных стендов, и я доволен тем, что достиг своих целей проектирования в том виде, в каком он есть. Я надеюсь продолжить его настройку с вашим участием, но я думаю, что он готов к публикации. Я еще не провел на нем много тестов, но каждый раз, когда он у меня работал, он превосходил мои ожидания.

Важно, чтобы дверца была герметичной, а воздухозаборники имели правильный размер и конфигурацию, поэтому ознакомьтесь с разделом вторичного воздуха Walker Pre-Port выше для получения подробной информации и размеров.

Сердечники из сверхгорячего керамического волокна Walker

Сердечники Walker Super-Hot Shippable Rocket Stove, Rocket Mass Heater или Masonry Cook Stove Core представляют собой модульные огнеупорные стержни, которые можно вырезать самостоятельно, используя простые чертежи. Представляя не только новый подход к древесному отоплению, но и новый подход к предоставлению вам информации, необходимой для создания высокоэффективных ракетных печей и массовых обогревателей.

Я искал способ поделиться этой замечательной технологией с более широкой аудиторией, и в течение многих лет меня препятствовали различные препятствия. После многих лет тестирования этой концепции, усовершенствования конструкции и преодоления множества препятствий идеальное ядро ​​ракеты, наконец, доступно и может быть легко построено кем угодно.



Walker Super-Hot J представляет собой вершину производительности среди ракет J. Эта конструкция находится в разработке с начала 2013 года. Проверенная временем и зарекомендовавшая себя как победитель как по эффективности, так и по долговечности, Super-Hot J состоит из высокоизолированной плиты из керамического волокна, собранной просто во внутреннее ядро ​​для вашей ракетной печи или проекта массового нагревателя. Используя негорючий материал по вашему выбору, кирпич, саман, камень, облицовочную плиту и плитку, алюминий, сталь и т. д., сердцевина просто окружается и изолируется, создавая печь с максимальной производительностью и долговечностью. Строительство простое, никаких специальных навыков или инструментов не требуется. Доска легко режется ножом или ручной пилой. Топка футерована прочным сменным огнеупорным кирпичом «колотка» заказчика. Вместе эти компоненты дают вам инструменты для создания печи или нагревателя невероятной прочности и производительности с минимумом оборудования, суеты или неопределенности.

Полуствольная система для ракетных нагревателей

Полуствольная система, разработанная примерно в 2012 году, представляет собой простой метод создания полых конструкций из самана с использованием полубарабанов для опалубки арок. Это фантастический метод для строительства скамеек, колокольчиков, арок или любого другого места, где желательна изогнутая опора в конструкции из самана.

Copyright © 2023 Walker Stoves®. Все права защищены.

Ракетные печи — TALLGRASS HEARTH & HOME

 Ракетные печи служили простым в использовании прибором в стиле «сделай сам», который можно оптимизировать для таких вещей, как домашнее отопление или приготовление пищи на дровах. Истоки инноваций Rocket Stove коренятся в расширении прав и возможностей, «радикальной» идее о том, что каждый должен иметь возможность обогреть свой дом с помощью небольших знаний и биомассы, предоставляемой миром за его дверью. Скромное начало этих печей позволило мастерам из всех слоев общества поиграть с дизайном и адаптировать его. В настоящее время существует множество модификаций ракетных печей, компания Tallgrass специализируется на выпуске ракет «To Code», которые соответствуют североамериканским стандартам безопасности для обогревателей каменной кладки. Семинары по-прежнему проводятся время от времени, а индивидуальные рисунки доступны для клиентов, желающих следовать традиции радикального саморасширения, при этом безопасно принося огонь в свой дом.

​Клиент греет свои кости этим каменным обогревателем с двойным колпаком. Скульптурные детали и четкие определения созданы с использованием местных глинистых почв, обработанных в роскошную штукатурку, на которую так и хочется посидеть. Этот обслуживает дом друга из соломенных тюков в Центральной Айове, где он поддерживает приятную температуру в 70 градусов, используя около 50 фунтов дров каждые 2-3 дня. Земляной пол и штукатурка в этом доме также были выполнены Tallgrass в сотрудничестве с владельцем дома.

The Rocket Cabin Stove, вдохновленный, в частности, работами Макса Эдлесона и Лассе Холмса. Эта печь была задумана как элегантная, чистая система горения, имитирующая функцию старинной чугунной кухонной плиты, но с дополнительными внутренними каменными каналами для сохранения тепла перед его уходом. Байпасную заслонку можно использовать только для обогрева варочной панели, когда тепло массы кирпичей нежелательно. Идеальное решение для обогрева помещений в вашем маленьком доме.

Эта ракетная печь в классическом стиле J-образной формы питает длинную обогреваемую скамейку-колокол в резервации Пайн-Ридж в OLCERI. Эта печь была построена в тандеме с ракетной плитой, чтобы служить демонстрационной моделью дешевых и эффективных конструкций, которые можно реализовать с ограниченным бюджетом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
