Трубы из сшитого полиэтилена используются в основном для систем отопления и теплого пола и производятся по ГОСТ Р 52134-2003 с пятью классами эксплуатации, в соответствии с ГОСТ 32415-201. В конструкциях труб предусмотрен специальный защитный этиленвиниловый слой (типа EVOH), который исключает вредную диффузию кислорода в транспортируемый жидкий теплоноситель или газ.
Преимущества и достоинства труб из сшитого полиэтилена
Данный тип труб обладает высокими эксплуатационными характеристиками при низких (минус – 60 градусов) и высоких температурах, они выдерживают многократное замораживание в них теплоносителя (жидкой среды).
Обладая упругостью, эластичностью и молекулярной памятью, труба из сшитого полиэтилена быстро восстанавливает свои размеры и исходную форму после механического воздействия. Поэтому по отношению к ней допускаются значительные изгибы без предварительного прогрева, специальных трубогибов, приспособлений и инструментов.
Трубы из сшитого полиэтилена не распространяют гидравлические удары, вибрацию, и различные шумы, амортизируя их при возникновении. Обладают низкой шереховатостью, в результате вся трубная система будет иметь малое гидравлическое сопротивление. Это, в конечном счёте, значительно уменьшает вероятность забивки труб в системе.
Трубы для отопления и теплого пола не токсичны, стойки к физическому и абразивному износу. Их монтаж без особого труда может выполнить один человек, без специальной профессиональной подготовки. Более простой способ скрытой прокладки в: штробах, бетонных стяжках, стенах, пустотах строительных конструкциях и т. д.
Для монтажа используют минимальное количество трубных фитингов, которые заменяются муфтами — насадками (гильзами) из аналогичного материала. Надевается гильза на трубу расширенным концом, затем надвигается к месту соединения специальным ключом. Таким образом получается надёжная единая и прочная трубная конструкция.

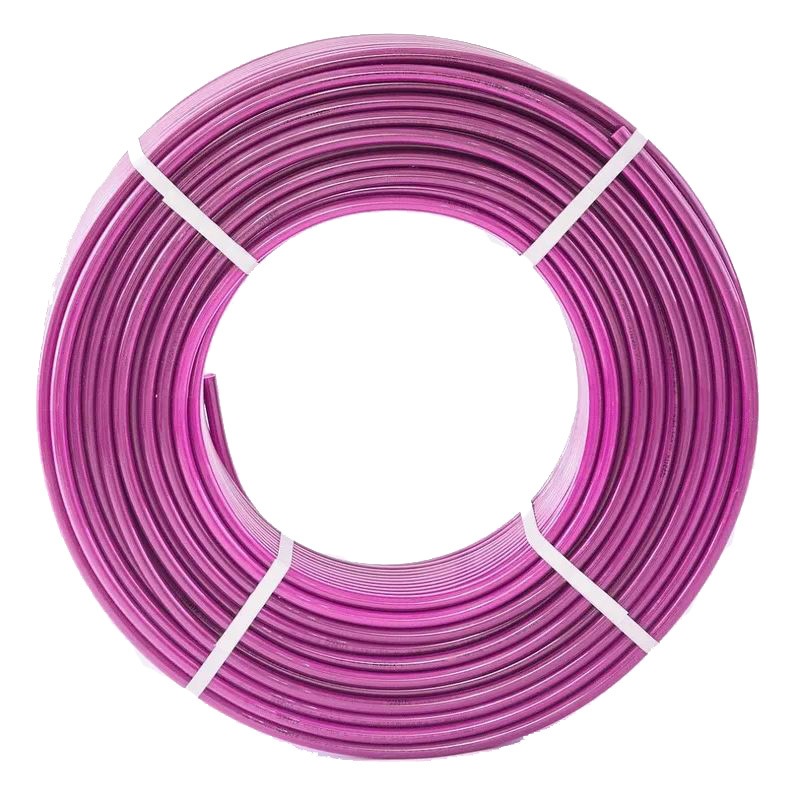

Расчетный срок службы труб из сшитого полиэтилена – 50 лет и более. Поставляется труба – бухтами, длиной по 100, 150 или 200 метров. В магазинах АКВАКРЫМ вы можете купить трубы из сшитого полиэтилена необходимой длины, начиная от 1м.
Оптовые склады ООО «АКВАКРЫМ» в Севастополе и Симферополе. Доставка оборудования во все города Крыма: Ялта, Керчь, Феодосия, Евпатория, Алушта, Саки, Белогорск, Нижнегорск, Бахчисарай, Джанкой, Красноперекопск, Гурзуф, Форос, Судак и другие. Условия доставки оговариваются индивидуально!
Нужна дополнительная информация?
Обращайтесь по телефонам в Крыму:
г. Симферополь, ул. Крылова 164: +7 (978) 041-51-01
г. Севастополь, ул. Руднева 19а: +7 (978) 748-48-90
Трубы для теплого пола из сшитого полиэтилена, цены
Сшитый полиэтилен широко применяется для изготовления труб, которые являются хорошей заменой традиционным стальным трубам при прокладке водопроводов и монтаже отопительных систем в индивидуальном малоэтажном строительстве.
Такие трубопроводы долговечны и экологически безвредны.
Оптимальными параметрами эксплуатации таких труб в системах отопления являются рабочее давление в 6 атм. и температура в 90С. В таких условиях срок эксплуатации трубопровода достигает 50 лет.
Диапазон допустимых (с сохранением всех качеств материала трубы) температур теплоносителя составляет от минус 50 до +120С. Сшитый полиэтилен достаточно эластичен, поэтому трубы из него сохраняют целостность, когда внутри замерзает вода.
Минимальный диаметр труб из сшитого полиэтилена – 16 мм.
Параметры такой трубы:
- Масса погонного метра 0,110 кг.
- При работе трубопровода в 1 м. трубы содержится 113 мл. жидкости.
- Плотность материала – 940 кг/куб. м.
- Удельная теплопроводность – 0,39 Вт/кв. м.
- Температура плавления – 200С.
- Температура возгорания – 400С.
Трубы из сшитого полиэтилена производятся в двух вариантах: трехслойном и пятислойном.
Несколько слоев необходимо, чтобы нивелировать восприимчивость полиэтилена к УФ-излучению и сделать стенки труб непроницаемыми для кислорода.
Трехслойная труба состоит из внутреннего слоя сшитого полиэтилена, слоя клея и покрытия, непроницаемого для кислорода.
В пятислойных трубах проклеены внутренняя и внешняя поверхности, а слой, предотвращающий пропускание кислорода проходит в середине стенки трубы. В пятислойных трубах защита надежнее, но они стоят дороже.
Технология производства
Сшитый полиэтилен отличается от обычного тем, что при полимеризации этилена помимо образования длинных полимерных молекул возникают дополнительные поперечные связи между ними и материал приобретает сетчатую структуру, которая обеспечивает ему улучшение прочностных характеристик.Сейчас производится несколько типов сшитого полиэтилена:
- РЕХ-А. Для инициирования процесса образования поперечных связей применяется пероксид водорода. Трубы из этого материала обладают самыми лучшими прочностными и механическими характеристиками, эластичностью и наличием долгосрочной молекулярной памяти.
- РЕХ-В. Для получения этого варианта сшитого полиэтилена используются силановые полимеры. Трубы из него столь же прочны, как и пероксидные, но уступают им в эластичности и способности к восстановлению первоначальной формы.
- РЕХ-С. Здесь сшивание молекул полимера осуществляется под воздействием направленного потока свободных электронов. В результате получается материал, параметры которого во многом определяются пространственной ориентацией сырья во время полимеризации. Трубы из него не отличаются эластичностью, а при сгибании могут давать заломы, которые устраняются (предотвращаются) применением соединительных муфт.
- РЕХ-D. Эта марка материала производится с применением азота. Данная технология очень сложна и поэтому она постепенно вытесняется альтернативными вариантами.
Законодателями мод в производстве полимерных труб являются Германия и Швеция, а также, Израиль. Именно шведские производители дали таким трубам наименование РЕХ. В России уже есть собственные производства сшитого полиэтилена, где выпускаются трубы толщиной от 10 до 250 мм.
Применение сшитых полимерных труб
Из-за ограничений на максимальный диаметр трубы в 250 мм и относительно невысокие предельно допустимые нагрузки, трубы из сшитых полимеров почти не применяются в промышленности. Основной сферой их использование является индивидуальное малоэтажное строительство, где такие трубы применяются:
- В системах отопления.
- В водопроводах.
- Для устройства теплого пола.

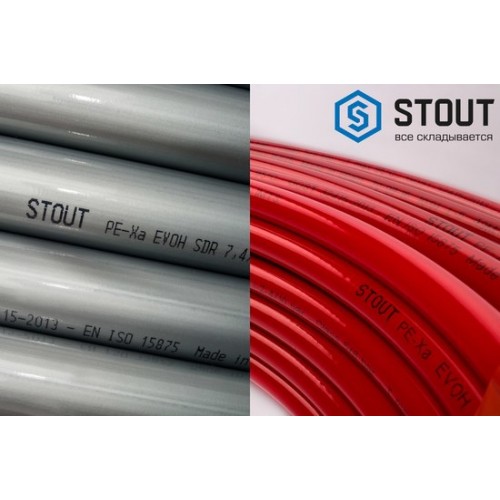

Маркировка
Выбирая трубы и фитинги для водопровода или системы отопления, целесообразно следовать рекомендациям производителей. В технической документации к трубной продукции всегда прописываются рекомендуемые сферы и допустимые условия использования.
Кроме того, на каждое изделие с наружной стороны нанесена маркировка, где указан сведения о:
- Технологии производства.
- Дате (точность до недели) изготовления.
- Диаметре.
- Толщине стенки.
- Предельно допустимых параметрах эксплуатации.
Также на каждом изделии должна стоять отметка контроля качества.
Все производители труб выпускают также и фитинги для их сращивания и монтажа. Рекомендуется использовать трубы и фитинги от одного производителя.
Трубка PEX с кислородным барьером для лучистого отопления
Барьерный и небарьерный PEX
Основное различие между небарьерным и кислородным барьером PEX заключается во внешнем покрытии из специального полимера (EVOH), целью которого является предотвращение постепенной диффузии O2 (кислорода). ) молекул в воду, циркулирующую в системе отопления. Этот простой механизм защищает чугунные детали системы отопления от ржавчины, способствует повышению эффективности работы и увеличению срока службы деталей.
Визуальным отличием этих типов является глянцевая поверхность кислородного барьера PEX.
Подробнее о трубках PEX для кислородного барьера
Наиболее распространенным типом трубок, используемых для систем лучистого тепла, является трубка PEX с кислородным барьером.
PEX с кислородным барьером предлагает эффективное и недорогое решение для защиты черных металлов в жидкостных и лучистых системах отопления от ржавчины и коррозии.
Другой тип излучающих тепловых трубок — PEX-AL-PEX.
Совместимость
Барьер Everhot PEX совместим со следующими системами, перечисленными в порядке популярности:
- Система обжимного соединения — латунные обжимные фитинги (изготовлены в соответствии с ASTM F1807) или обжимные фитинги из полимера (изготовлены в соответствии с ASTM F2159)) и медные обжимные кольца (изготовленные в соответствии с ASTM F1807) в сочетании с обжимными инструментами PEX.
- Система соединения хомутов — латунь (F1807) или поли (F2159) Обжимные фитинги PEX и хомуты PEX из нержавеющей стали (изготовленные в соответствии с ASTM F2098) в сочетании с зажимными инструментами.
- Система соединения Push-Fit (Sharkbite) — быстроразъемные фитинги, не требующие инструментов или колец.
- Система прессовых соединений – фитинги специального типа из сшитого полиэтилена с компрессионной втулкой из нержавеющей стали. Устанавливается с помощью пресс-инструментов.
- Фитинги PEX компрессионного типа — только от некоторых производителей, таких как Matco-Norca
Размеры
1/2″ кислородный барьер до нижней части чернового пола) и в бетонных плитах (как армированных, так и неармированных). Из-за относительно небольшого диаметра (5/8 «внешний диаметр) 1/2» PEX не поднимает значительно уровень пола и является достаточно гибким для обеспечения адекватного покрытия площади с оптимальным распределением тепла.
3/4-дюймовый барьер PEX обычно используется для систем снеготаяния на подъездных дорожках и пешеходных дорожках, поскольку такие системы требуют более высокой скорости потока с меньшими ограничениями, чем традиционные системы лучистого отопления. Этот размер также очень распространен для медных подающих и обратных линий. ребристые плинтусы и чугунные или алюминиевые радиаторы
1″ PEX обычно используется для линий подачи и возврата к котлу или коллектору лучистого тепла. Большой внутренний диаметр 1″ PEX позволяет транспортировать значительное количество горячей воды на большие расстояния, что делает его идеальным для установки дровяной печи на открытом воздухе.
PEX размером 3/8 дюйма используется в ненесущих плитах (под плиткой) для лучистого отопления жилых помещений — ванных комнат, кухонь и т. д. Этот размер предпочтителен для небольших площадей из-за его гибкости.
5/8 дюйма Трубки PEX с кислородным барьером иногда заменяют трубки 1/2 дюйма, когда в проекте требуются более высокие тепловые нагрузки или скорости потока.
Они также могут заменить трубы PEX 3/4 дюйма в приложениях, требующих большей гибкости и меньшего расхода (например, в небольших системах снеготаяния).
Часто задаваемые вопросы
В: Не содержит ли Everhot Oxygen Barrier PEX свинец?
О: Нет. Поскольку он не используется в системах с питьевой водой, кислородный барьер PEX не должен соответствовать требованиям SDWA к низкому содержанию свинца. Для сантехнических применений можно использовать Everhot Non-Barrier PEX, который не содержит свинца и полностью соответствует нормам 2014 года.
В: Какой тип/марка у трубок Everhot PEX – A, B или C?
A: Тип B. «Марка» не является подходящим термином , поскольку буквы A, B и C относятся к методам производства (пероксид для PEX-A, силан для PEX-B и облучение для PEX-C) и не являются показатель качества. Фактически, по сравнению с PEX-A, трубы PEX-B демонстрируют меньшую вариацию толщины стенок, более высокое давление разрыва, производят меньше отходов при производстве, требуют меньше энергии для производства и более устойчивы к окислению углеводородов.
В: Можно ли использовать Everhot PEX для питьевой воды?
Теплоизоляция — PexUniverse
Изоляция лучистой теплоты устанавливается для предотвращения потерь тепла из системы теплого пола PEX (чаще всего PEX встраивается в бетонную плиту или крепится скобами под фанерным полом).
Различные типы изоляции помогают свести к минимуму потери тепла в результате конвекции (циркуляция воздуха), теплопроводности (прямой контакт) или излучения (энергетические волны) способов передачи тепла.
В плитах изоляция защищает в основном от кондуктивных потерь тепла, возникающих в результате прямого контакта плиты с нижележащим уровнем (например, гравием и песком). В каркасном строительстве утеплитель защищает в основном от конвекционных и радиационных теплопотерь.
Изоляция R-значение и окупаемость инвестиций
R-значение изоляции определяет ее эффективность в отношении потери тепла и будет варьироваться (даже для одного и того же типа изоляции) в зависимости от типа установки, условий окружающей среды и других факторов.
Например, отражающая изоляция из пузырьковой фольги того же типа может иметь в 10 раз более высокое значение R при использовании в пролетах балок по сравнению с использованием под плитой. По этой причине можно и нужно сравнивать только значения R для конкретного применения.
ROI (окупаемость инвестиций) является решающим фактором при выборе изоляции. Цель в большинстве случаев состоит в том, чтобы найти «золотую середину», то есть выбрать продукт с оптимальным значением R и разумной ценой. Чрезмерная изоляция может создать небольшую разницу в производительности (сбережение энергии), но будет стоить дороже, а экономии будет недостаточно для покрытия дополнительных затрат.
Исследование, проведенное производителем изоляции, показывает, что R-10 (2-дюймовая пенопластовая плита XPS) предлагает всего 6% разницы в производительности по сравнению с их продуктом R-5.9. Для сравнения, разница в цене между R-5 (1-дюймовая пенопластовая плита) и R-10 (2-дюймовая пенопластовая плита) составляет 100%. По сути, почти удвоенная изоляция стоит в два раза дороже, но дает лишь незначительную разницу в производительности и экономии энергии.
Бетонная изоляция — пенопласт и одеяло
Изоляция имеет решающее значение для плиты лучистого обогрева с PEX. Без термического разрыва между плитой и землей тепло будет уходить в землю под плитой, что приведет к увеличению времени прогрева, увеличению затрат на электроэнергию и общей низкой производительности системы.
Двумя наиболее часто используемыми типами изоляции для установки под плитой являются пенопласт и одеяло.
Жесткая пенопластовая плита , вероятно, является наиболее распространенной и широко используемой изоляцией и имеет значение R, которое варьируется от 3,6 до 5,0 на 1 дюйм толщины, в зависимости от сырья и метода производства.
Обычно он изготавливается в листах размером 4 х 8 футов или, например, Crete-Heat, в листах размером 2 фута на 4 фута.
Плюсы:
- Широко доступен в магазинах товаров для дома по всей стране.
- Различные варианты толщины (1/2″, 3/4″, 1″, 1-1/2″, 2″ и т. д.)
- Умеренная цена.
- PEX можно прикрепить скобами прямо поверх пенопласта (только 1-1/2 дюйма и толще). Для Crete-Heat сшивание не требуется.
Минусы:
- Проницаемый или полупроницаемый для воды, вероятно, потребуется пароизоляция (дополнительная работа, затраты).
- Легко повреждается в условиях стройплощадки.
- Громоздкий, может быть дорогим в транспортировке.
- Установка занимает много времени.
- Производство производит длинный список химических веществ (в том числе ГБЦД), которые считаются вредными для здоровья человека и окружающей среды.
Оболочка или многослойная бетонная изоляция состоит из нескольких слоев различных материалов, что позволяет объединить лучистую теплоизоляцию, теплопроводность и пароизоляцию в одном продукте.
R-значения офсетной изоляции сильно различаются в зависимости от толщины, состава и порядка материалов, используемых в ее конструкции. Среди наиболее распространенных разновидностей плоских утеплителей — пузырьковая изоляция, например, производимая компанией rFoil.
Плюсы:
- Утеплитель и пароизоляция 2-в-1 (не нужно покупать и устанавливать отдельную пароизоляцию).
- Большие рулоны быстро и легко устанавливаются — просто разверните и проклейте швы.
- Компактный, удобный для хранения и транспортировки.
- Прочная конструкция, устойчивая к проколам и разрывам.
Минусы:
- Ограниченные значения R, не предназначены для замены пенопласта толщиной более 1 дюйма.
- В отличие от пенопласта, трубу PEX нельзя прикрепить скобами поверх сплошной изоляции – ее (PEX) можно прикрепить только к проволочной сетке или арматуре в армированной плите.
Обзор изоляционных материалов для бетона
rFoil Ultra CBF состоит из отражающей фольги с алюминиевым покрытием, зажатой между двумя слоями сверхпрочного полиэтиленового пузыря.
Общее значение теплопроводности rFoil Ultra CBF составляет 3,8. Он предназначен для замены вспененного или экструдированного жесткого пенополистирола толщиной 3/4 дюйма или 1 дюйм при использовании для изоляции под плитой. Рулон шириной 4 фута и длиной 125 футов покрывает площадь 500 кв. футов.
rFoil Underpad состоит из двух слоев полиэтиленового пузыря, зажатого между алюминированной отражающей фольгой и самым верхним толстым полиэтиленовым листом. Общее значение R-фактора rFoil Underpad составляет 1,1. Несмотря на то, что он сравним с изоляцией из пенопласта по показателю R, он предлагает базовую и экономичную теплоизоляцию и пароизоляцию для плит с низкими прогнозируемыми потерями тепла. Рулон шириной 4 фута и длиной 125 футов покрывает площадь 500 кв. футов.
Плиты Crete-Heat изготовлены из вспененного полистирола с удерживающими ручками PEX и имеют зацепляющиеся края шпунт-паз. Они заменяют стандартную пенопластовую изоляцию и значительно сокращают время и трудозатраты на установку.
Доступны варианты 1″ (R-6), 2″ (R-10) и 3″ (R-15).
Обзор изоляции между балками
Изоляция серии rFoil 2222 состоит из двух слоев полиэтиленового пузыря, зажатого между двумя внешними слоями алюминизированной отражающей фольги. Он предназначен для установки между балками деревянного каркаса, где трубы PEX прикрепляются скобами/крепятся к нижней части чернового пола. Слои фольги отражают лучистое тепло обратно на пол, двойной пузырьковый слой обеспечивает защиту от кондуктивных потерь тепла, а при использовании с уплотнительной лентой обеспечивает эффективную защиту от конвекционных потерь тепла (от движения воздуха). Это огнестойкий материал класса A/1, устойчивый к плесени и не содержащий стекловолокна.
Часто задаваемые вопросы:
В: Нужно ли укладывать дополнительные слои под бетонную изоляцию?
О: Для rFoil Ultra CBF и Underpad – нет. Просто разверните изоляцию и проклейте швы в соответствии с инструкцией по установке.
Арматура / проволочная сетка с трубкой PEX накладывается на изоляцию, а затем заливается бетон.
Для установки Crete-Heat ниже уровня земли потребуется пароизоляция. При установке на уровне земли или над землей может потребоваться барьер, а может и не потребоваться, в зависимости от типа напольного покрытия и местных норм.
В: Можно ли использовать утеплитель из одеяла вместе с (поверх или под) утеплителем из пенокартона?
О: В большинстве случаев бетонную изоляцию rFoil можно использовать вместе с жестким пенопластом, но только при установке поверх пенопласта. Обеспечивает эффективную пароизоляцию и повышает общую R-коэффициент теплоизоляции. Вы можете связаться с производителем для обеспечения совместимости.
В: Нужно ли проклеивать швы изолентой?
О: Да, изоляция должна быть проклеена по швам. Вы можете использовать полиэтиленовую ленту шириной 3 или 4 дюйма, которую мы продаем, или купить аналогичный продукт в другом месте.
