Способы и схемы подключения радиаторов отопления в общую отопительную цепь
Какие виды отопительных систем бывают?
Однотрубное отопление
Двухтрубное отопление
Выбор места установки радиатора: в чем важность?
Способы циркуляции теплоносителя
Способ № 1 — одностороннее подключение
Способ № 2 — нижнее и седельное подключение
Способ № 3 — перекрестное (диагональное) подключение
Видео инструктаж с советами от специалиста
Возможные схемы подключения радиаторов отопления
Виды систем отопления
Однотрубные
Двухтрубная разводка
Где ставить радиаторы
Схемы подключения радиаторов
Радиаторы с нижним подключением
Батареи отопления с боковым подключением
Вариант №1. Диагональное подключение
Вариант №2. Одностороннее
Вариант №3. Нижнее или седельное подключение
Как подключить радиаторы отопления
Варианты подключения радиаторов отопления
Диагональное
Боковое или одностороннее
Где установить
Лучшая схема подключения радиаторов отопления и устранение проблем

Способы и схемы подключения радиаторов отопления в общую отопительную цепь

Какие виды отопительных систем бывают?

Для того чтобы понимать как подключить радиатор отопления, нужно четко осознавать в какую систему она будет интегрироваться. Даже если все работы будут выполнять мастера из специализированной фирмы, все равно хозяину дома нужно знать какая схема отопления у него в жилище будет реализовываться.

Однотрубное отопление

Основывается на подаче воды в радиаторы, установленные в многоэтажном строении (как правило, в многоэтажках). Такое подключение радиатора отопления является самым простым.

Однако при доступности монтажа такая схема имеет один серьезный недостаток – невозможно регулировать подачу тепла. Никаких специальных устройств такая система не предусматривает. Поэтому теплоотдача соответствует заложенной проектом расчетной норме.

Наглядные схемы подключения радиаторов для разных отопительных систем: однотрубной и двухтрубной

Двухтрубное отопление

Рассматривая варианты подключения радиаторов отопления, естественно стоит уделить внимание и двухтрубной отопительной системе. Ее функционирование базируется на подаче горячего теплоносителя по одной трубе, а отводу охлажденной воды в обратном направлении по второй трубе. Здесь реализуется параллельное подключение отопительных устройств. Достоинством такого подключения является равномерность нагрева всех батарей. Кроме того интенсивность теплоотдачи можно регулировать вентилем, который монтируется перед радиатором.

Важно! Правильное подключение радиаторов отопления подразумевает соблюдение требований главного нормативного документа – СНиП 3.05.01-85.

Выбор места установки радиатора: в чем важность?

Независимо от того реализовано последовательное подключение радиаторов отопления или параллельное функциональным предназначением этих приборов является не только обогрев помещения. Посредством батарей создается определенная защита (экран) от проникновения холода извне. Как раз этим и объясняется расположение батарей под подоконниками. При таком распределении радиаторов в местах наибольших потерь тепла, то есть в районе оконных проемов создается эффективная тепловая завеса.

В этом месте батареи не быть просто не может. С ее помощью холодному воздуху с улицы создается преграда

Прежде чем рассматривать способы подключения радиаторов отопления необходимо составить схему расположения этих приборов. При этом важно определить правильные монтажные расстояния радиаторов, что обеспечит их максимальную теплоотдачу. Итак, абсолютно правильно расположены отопительные батареи если:

опущены от низа подоконника на 100 мм;
от пола находятся на расстоянии 120 мм;
отстоят от стены на расстоянии 20 мм.

Нарушать эти нормативы строго не рекомендуется.

Способы циркуляции теплоносителя

Как известно, вода, а обычно именно она заливается в отопительную систему, может циркулировать принудительно или естественно. Первый вариант подразумевает задействование специального водяного насоса, который проталкивает воду по системе. Естественно это элемент включается в общую отопительную схему. А устанавливается он в большинстве случаев или возле нагревательного котла, или уже является его конструкционным элементом.

Система с естественной циркуляцией очень актуальна в тех местах, где случаются частые перебои с электроэнергией. В схеме не предусмотрен насос, а сам нагревательный котел является энергонезависимым. Вода по системе движется за счет того, что нагретым столбом воды вытесняется холодный теплоноситель. Каким образом будет реализовано подключение радиаторов при таких обстоятельствах, зависит от многих факторов, в том числе нужно учитывать особенности прохождения теплотрассы и ее протяженность.

Любой из четырех способов подключения может быть реализован при наличии в отопительной системе циркуляционного насоса

Итак, разберем эти варианты более подробно.

Способ № 1 — одностороннее подключение

Такое подключение батареи предполагает монтаж подводящей трубы (подачи) и отводящей (обратки) к одной и той же секции радиатора:

Таким образом, обеспечивается равномерный нагрев всех секция каждой отдельно взятой батареи. Односторонняя система отопления является рациональным решением в одноэтажных домах, если предполагается монтаж радиаторов с большим количеством секций (порядка 15). Однако, если гармошка имеет больше включение секций, то будут иметь место значительный теплопотери, а значит стоит рассмотреть другой вариант подключения.

Способ № 2 — нижнее и седельное подключение

Актуально в тех системах, где трубопровод отопления спрятан под пол. В этом случае и подводящая теплоноситель труба, и отводящая монтируются к нижним патрубкам противолежащих секций. У такого подключения батарей «слабым» местом является низкая эффективность, поскольку в процентном измерении теплопотери могут достигать 15%. По логике вещей в верхней части радиаторы нагреваются неравномерно.

Способ № 3 — перекрестное (диагональное) подключение

Этот вариант рассчитан на подключение к отопительной системе батарей с большим количеством секций. Благодаря специальной конструкции теплоноситель равномерно распределяется внутри радиатора, что обеспечивает максимальную теплоотдачу.

Направление движения теплоносителя при перекрестном подключении (1-кран Маевского; 2-заглушка; 3- радиатор отопления; 4- направленное движение теплоносителя)

Ответ на вопрос о том, как правильно подключить батарею отопления в такой ситуации, предельно прост: подвод – сверху, обратка – снизу, но с разных сторон. При диагональном подключении радиаторов теплопотери не превышают 2%.

Мы постарались раскрыть тему возможных схем подключения отопительных радиаторов максимально подробно. Надеемся, вы сможете оценить все плюсы и минусы каждого из описанных вариантов, и выберете наиболее актуальный в вашем конкретном случае.

Видео инструктаж с советами от специалиста

Здравствуйте! У меня такие проблемы с теплом: 1) В угловой квартире в детской комнате проходят две трубы подача и обратка. На подаче труба огненная на обратке в раза холоднее. Радиаторы подключены к обратке это правильно или нет. Могу ли я дополнительно к подаче подсоединить еще радиаторы и пустить их по холодной уличной стене? 2) В туалете нет радиатора и трубы вообще, хотя стена так же холодная (уличная). 3) В спальной комнате имеется только труба (обратка) к ней подключена радиаторная батарея, а через стену у нас на кухне идет подача. Можно как-то объединить две комнаты и установить в двух комнатах с трубы-подачи?

У нас в 9-ти этажном доме система отопления построена так: одна труба на подающем идет снизу вверх. К ней на всех этажах подключены радиаторы параллельно с перемычками. Теплоноситель попадает в радиатор снизу, а верхний выход с радиатора, подключен к этой же трубе. Прогревается только часть радиатора. Как правильно подключить радиатор, чтобы он прогревался полностью?

Добрый день. В девятиэтажном доме двухтрубная система отопления в каждой комнате. В одной комнате труба подачи отопления проходит наверх мимо всех радиаторов. Соответственно все радиаторы с девятого этажа подключены на обратке, и у меня на втором этаже батарея вообще почти холодная. Подскажите закономерно ли такое подключение, либо это просто ошибка слесарей?

Здравствуйте! Подскажите пожалуйста насколько верны ваши данные, по определению эффективного метода подключения радиатора? И на какие источники Вы можете сослаться, для получения вышеуказанных данных? Всем заранее спасибо!

Врезать вентиль в перемычку (что не совсем законно, если стоят вентили на радиатор) или переподключить радиатор по диагональной схеме. На пропилене — это элементарно и быстро, компактно и достаточно эстетично. Верхняя врезка (выход) переносится вместо верхней заглушки напротив. Не забывайте, направление резьбы у пробок взаимно противоположное.

Очевидно у вас в доме однотрубная система отопления, при которой одни комнаты подключены к напорной магистрали, а другие комнаты сидят на обратной. Это дебильная советская система — обратная вода идет уже остывшая и не может нагреть комнату. Но за установку дополнительных батарей вас могут оштрафовать, т.к. такая переделка проекта не разрешается

Возможные схемы подключения радиаторов отопления

Чтобы в доме было тепло, важно правильно разработать схему отопления. Одна из составляющих ее эффективности — подключение радиаторов отопления. Неважно чугунные, алюминиевые, биметаллические или стальные радиаторы вы собрались ставить, важно выбрать правильный способ их подключения.

Способ подключения радиатора влияет на его теплоотдачу

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

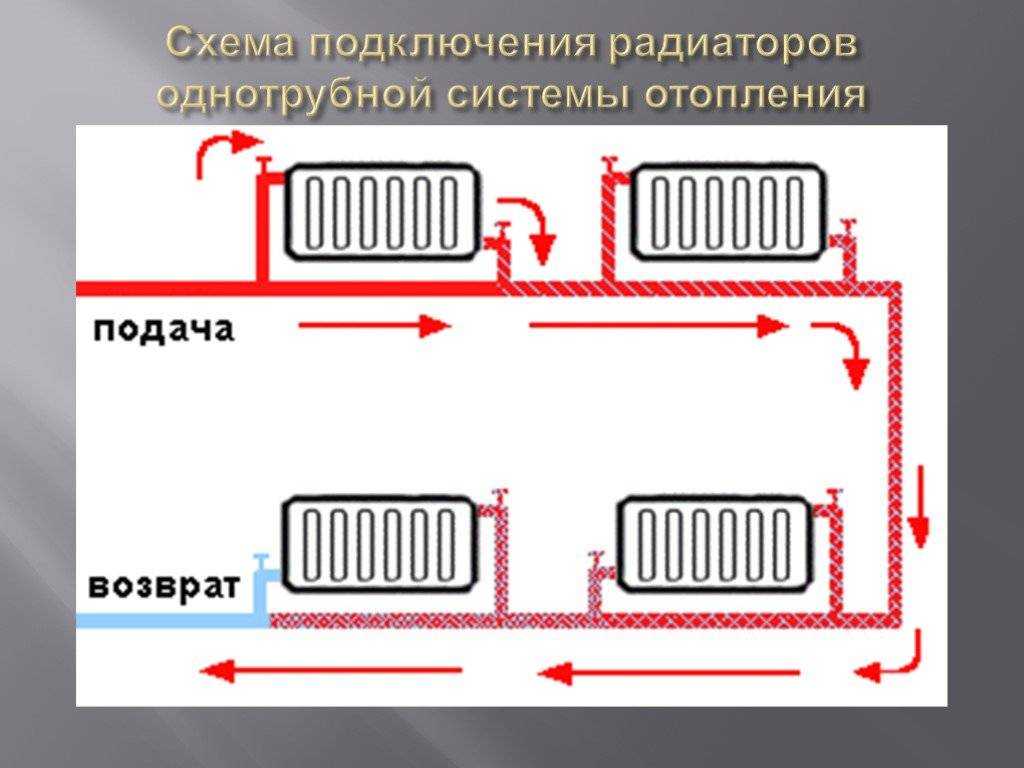

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Где ставить радиаторы

Традиционно радиаторы отопления ставят под окнами и это не случайно. Восходящий поток теплого воздуха отсекает холодный, который поступает от окон. Кроме того теплый воздух обогревает стекла, не давая образовываться на них конденсату. Только для этого необходимо чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому, При выборе мощности радиаторов, подбирайте ее так, чтобы ширина всей батареи отопления была не менее заданной величины.

Как расположить радиатор под окном

Кроме того необходимо правильно выбрать высоту радиатора и место для его размещения под окном. Его надо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если опустить ниже, неудобно будет убирать, если поднять выше — ногам будет холодно. Также регламентировано расстояние до подоконника — оно должно быть 10-12 см. В этом случает теплый воздух свободно обогнет преграду — подоконник — и поднимется вдоль оконного стекла.

И последнее расстояние, которое надо выдержать при подключении радиаторов отопления — расстояние до стены. Оно должно быть 3-5 см. В таком случае вдоль задней стенки радиатора будут подниматься восходящие потоки теплого воздуха, скорость обогрева помещения улучшится.

Схемы подключения радиаторов

Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.

Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики. А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

Как подключить радиаторы отопления

Радиаторные системы отопления бывают двух видов: однотрубными и двухтрубными.

Однотрубная требует меньшего количества труб, но ее главный недостаток: разная температура теплоносителя на входе радиаторов. Получается, что тот, который ближе к котлу, греется сильнее, тот который дальше — слабее. В сетях большой протяженности может случиться так, что на последний радиатор заходит уже совсем холодный теплоноситель. Это часто можно наблюдать на первых этажах многоэтажек. Там обычно используется однотрубная система, а теплоноситель подается с верхних этажей вниз.

На рисунке представлена горизонтальная схема последовательного подключения радиаторов отопления, называется она еще «однотрубная» и «ленинградка». Для возможности ремонта с обеих сторон отопительного прибора установлены запорные краны. Закрыв их, вы можете снимать, менять и ремонтировать радиатор без останова всей системы. Подобная схема часто применяется при подключении батарей отопления в частном доме. Она просто монтируется, а при небольшой протяженности теплоотдача каждого радиатора регулируется при помощи игольчатых кранов, которыми можно изменять интенсивность потока теплоносителя.

Однотрубную систему называют еще «последовательное соединение радиаторов отопления»

Двухтрубная схема — параллельное подключение радиаторов к подаче. На вход каждого из них поступает теплоноситель одинаковой температуры, а остывшая вода собирается в другой трубопровод. И хотя расход труб (и денег) тут при монтаже больше, но сбалансировать (отрегулировать) теплоотдачу каждого отопительного прибора намного проще.

Двухтрубная система — параллельное подключение отопительных приборов

Варианты подключения радиаторов отопления

В любой из систем радиаторы можно подключить несколькими способами. Основных существуют три.

Диагональное

В этом случае чаще всего подача теплоносителя идет сверху, «обратка» подключается снизу. Теоретически это считается самой лучшей схемой подключения радиаторов. Расчетные потери тепла на больше 2-5%. Получается, что горячая вода более равномерно распространяется по всем секциям. В паспортных данных к каждой секции указана тепловая мощность. Так вот, при испытаниях используют именно эту схему.

Диагональное подключение — одно из самых эффективных (которое слева)

Иногда можно встретить другую картину — когда подача идет внизу, а обратный трубопровод подключен сверху. Хоть это и диагональное подключение, но при таком поступлении теплоносителя расчетные потери будут 20-25%. В некоторых ситуациях эта схема неплохо себя показывает, и если у вас при таком диагональном подключении вся поверхность прибора прогрета более-менее нормально, то для вашей системы это работает.

Но практика часто опровергает теорию. И далеко не всегда даже правильная диагональная схема подключения радиаторов отопления оказывается самым лучшим вариантом. В однотрубных системах с принудительной циркуляцией часто нижнее подключение работает лучше.

Согласно теории потери тепла при таком варианте большие — до 15-20%. Но при достаточно большом напоре, создаваемом циркуляционным насосом, вся поверхность радиатора снизу доверху оказывается хорошо нагретой. А все потому, что возникают вихревые потоки. Эта часть теплотехники (распределение и поведение вихревых потоков) до сих пор недостаточно исследована, предсказать поведение этих самых вихревых потоков пока невозможно. Но факт остается фактом: в некоторых случаях нижнее подключение радиаторов отопления — самое эффективное.

Нижнее подключение для двухтрубных и однотрубных систем

Схема популярна еще и потому, что при скрытой прокладке трубы в полу практически незаметна. Но вариантов нижнего подключения тоже два. Седельное — это когда трубы подключаются с противоположных сторон. Используется обычно на секционных радиаторах. И именно нижнее подключение — когда вход и выход отопительной панели находятся внизу на небольшом расстоянии друг от друга. Такой вариант подключения применяется для панельных радиаторов.

Боковое или одностороннее

Чаще всего такой тип подключения радиаторов отопления можно увидеть в многоэтажных домах с вертикальной разводкой. Это когда стояки опускаются сверху вниз, проходя через все этажи. На каждом из этажей подключены радиаторы. Чаще в этом случае система однотрубная (стояк один), но бывают и двухтрубные подключения (рядом два стояка).

Боковое или одностороннее подключение при двухтрубной или однотрубной системе

Этот вид подключения радиаторов отопления средний по потерям. Они составлять могут 5-10%. Используется часто из-за минимального расхода труб при подключении и неплохой, в принципе, эффективности.

Где установить

Со схемами подключения радиаторов отопления разобрались, но важно еще правильно выбрать место их расположения. Традиционно они размещаются под окнами. Это оправданно с точки зрения теплотехники. В комнатах идет самая большая потеря тепла именно через окна. Установив под ними радиаторы, мы создаем тепловую завесу, которая предотвращает утечку тепла из помещения. Аналогично будут действовать радиаторы расположенные вблизи от входных дверей.

Правила установки радиатора под окном

Но устанавливать радиатор тоже нужно правильно, выдерживая рекомендованные расстояния от пола и подоконника. При определении высоты отопительных приборов нужно исходить не только из требуемой мощности, но и из того, как «встанет» батарея такого размера.

Кроме типа подключения радиаторов нужно выбрать место установки

Кроме того стоит учитывать, что закрывая радиаторы декоративными экранами, пряча их в нишах или под полками, мы также снижаем количество поступающего от них тепла.

Лучшая схема подключения радиаторов отопления и устранение проблем

Все эти потери, которые могут возникнуть на отопительных приборах, принимать в расчет нужно только на больших системах. Подключение батарей отопления в частном доме в системе с принудительной циркуляцией (с насосом) может быть любое. На количестве отдаваемого тепла это если и отразится, то совершенно незначительно. Выбирайте тот вид подключения радиаторов отопления, который наиболее удобен в вашем случае. Он и будет лучшим. Важно правильно рассчитать количество секций, а снижение теплоотдачи на 7% или 15% вы при этом не почувствуете: все расчеты берутся с запасом, округления — в большую сторону. Так что особо переживать нет причин.

Волноваться приходится, когда «батареи не греют», или нагреваются неравномерно. Но тут нужно в каждом случае рассматривать конкретную ситуацию: подключение, тип системы и разводки. Но есть несколько стандартных ситуаций, в которых причины тоже часто стандартны:

При подаче теплоносителя сверху, внизу радиатор остается холодным. Наиболее вероятная причина — забита «обратка» или запорный вентиль (если он есть). Нужно прочистить кран или заменить кусок трубы — в зависимости от ситуации.
Верх радиатора не греется. Скорее всего, в верхней части скопился воздух. Выпускаете его при помощи крана «Маевского». Теплообмен должен восстановиться.

Если радиатор холодный сверху спустите воздух через кран «Маевского»

При боковом или нижнем подключении с байпасом (перемычкой) может возникнуть ситуация, когда при горячем стояке радиатор остается чуть теплым. Это возможно когда байпас имеет большую пропускную способность, чем необходимо.

Получается, что значительная часть теплоносителя уходит через него. Если сначала ситуация была нормальной, скорее всего засорился или сломался вентиль, который стоит после байпаса. Прочищаете или меняете его и все должно быть в норме.

Вообще ситуаций и причин множество. Но чаще всего, если раньше температура на приборе была нормальной, а вдруг стал он холодным, причина кроется в засоренной трубе или вентиле, в заросшей трубе. Проверьте все, почистьте. Должно заработать. Если результата нет — вызывайте спеца. Но он, скорее всего, будет повторять ваши манипуляции.

Причина того, что плохо греются батареи обычно в том, что забились краны или заросли трубы

Слабо греющие радиаторы — это одна проблема. Не менее дискомфортно себя чувствуешь, когда в помещении слишком жарко. И это часто ощущают на себе те люди, которые поставили металлопластиковые окна. Сразу становится очень тепло, временами, при умеренных температурах «за бортом», невыносимо жарко. Приходится или часто открывать окна, или закрывать вентили на подаче. Комфортным такое существование назвать сложно. Но все можно исправить.

Отрегулировать (понизить или повысить) температуру, а не закрыть полностью, можно несколькими способами. Есть игольчатые вентили, которые позволяют изменять подачу теплоносителя вручную. Вы частично перекрываете поток, тепла выделяется меньше. Похолодало — кран открыли больше — тепла стало выделяться больше. Есть автоматические устройства — терморегуляторы на батареи (радиаторы), их называют «термокран», «термостат», «регулятор». От этого суть не меняется. Поворотом головки этого термостата, вы выставляете ту температуру, которую хотите поддерживать в комнате. И устройство само регулирует поток теплоносителя. Точность поддержания температуры плюс-минус 1 o C.

Потери теплоотдачи радиаторов могут оказать влияние при неправильно рассчитанной системе или при большой ее протяженности. Если расчет верен, и система имеет определенный запас мощности, то подключайте радиаторы так, как вам удобнее. Гораздо важнее выдержать правильный уклон: та сторона радиатора, на которой установлен кран «Маевского» должна быть чуточку выше, чем ее противоположный конец.
