Площадь воздуховодов онлайн: Расчет площади воздуховодов и фасонных изделий

Содержание

Калькулятор расчета площади и веса воздуховода

Главная » Онлайн калькуляторы

На чтение 1 мин. Просмотров 330 Обновлено

Калькулятор позволяет провести ориентировочный расчет веса и площади воздуховодов с фасонными изделиями, необходимых для создания систем вентиляции зданий и сооружений, поскольку содержит сведения об основных элементах воздуховодов для таких систем.

Введите данные:

Ориентировочный расчет площади и веса воздуховодов круглого сечения

Конструкция и размеры используемых в калькуляторе элементов воздуховодов приняты согласно ТУ 4863-12444529-2001,а также каталога изделий соответствующего назначения фирмы NEVATOM (НЕВАТОМ). Круглые и прямоугольные воздуховоды НЕВАТОМ из оцинкованной листовой стали соответствуют требованиям ГОСТ 24751-81 и СП 60.13330.2020 (СНиП 41-01-2003).

Читайте также:

Онлайн калькулятор для расчета производительности вентиляции

Как рассчитать плитку в ванную комнату — калькулятор онлайн

Прямые части, а также круглые и прямоугольные фасонные элементы изготавливают из оцинкованной или черной стали толщиной от 0,4 до 1,2 мм. Плотность стали в калькуляторе принята равной 7.8кг/дм3.

В зависимости от конкретных условий выбирается оптимальная конфигурация сети воздуховодов, их материал и сечение.

  1. В таблицах калькулятора, по которым выбираются элементы системы вентиляции, «t» обозначает толщину металла.
  2. Вес зонтов приводится без веса фланцев.
  3. Кнопка «ОТМЕНА» может быть использована только в процессе выбора элемента для отказа от него.
  4. Перед повторным расчётом нажмите кнопку «Сброс входных данных».

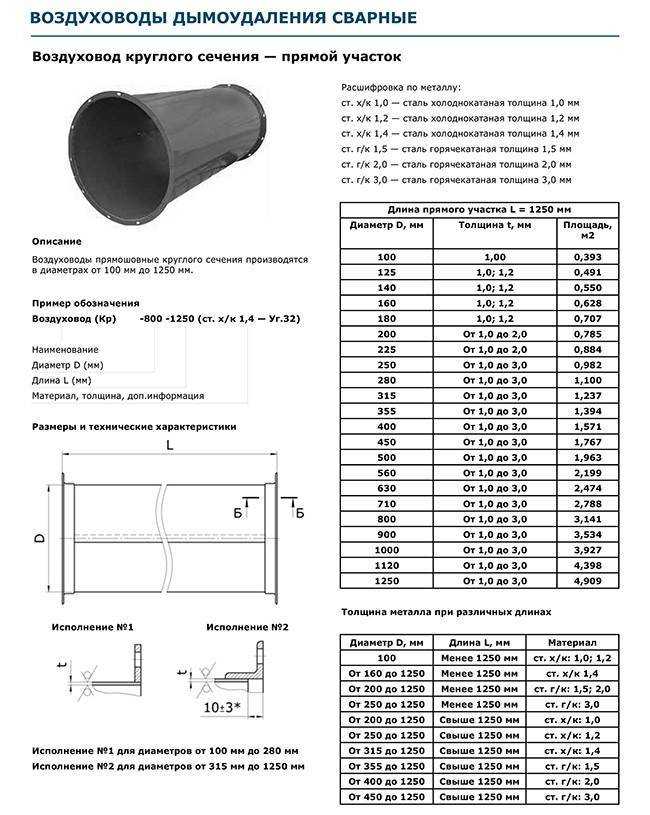

Наружные размеры поперечного сечения металлических воздуховодов по ГОСТ 24751 и требование к толщине металла

Н.1 Поперечное сечение (диаметр, высота или ширина по наружному измерению) металлических воздуховодов необходимо принимать следующих размеров, мм:

  • 50 56 63 71 80 90 100 112 125 140 160 180
  • 200 224 250 280 315 355 400 450 500 560 630 710
  • 800 900 1000 1120 1250 1400 1600 1800 2000 2240 2500 2800
  • 3150 3350 3550 4000 4500 5000 5600 6300 7100 8000 9000 10000

Соотношение сторон прямоугольных сечений не должно превышать 6,3. Размеры воздуховодов следует уточнять по данным заводов изготовителей.

Н.2 Толщину листовой стали для воздуховодов, по которым перемещается воздух температурой не выше 80 °С, следует принимать, мм, не более:

а) для воздуховодов круглого сечения диаметром, мм:

  • до 200 включительно   ………. ….0,5;
  • от 250 до 450                ………….. 0,6;
  • от 500 до 800                ………….. 0,7;
  • от 900 до 1250              ……………1,0;
  • от 1400 до 1600            ……………1,2;
  • от 1800 до 2000            ……………1,4.

б) для воздуховодов прямоугольного сечения размером большей стороны, мм:

до 250 включительно     ………0,5

от 300 до 1000                …….. 0,7

от 1250 до 2000              …….. 0,9

в) для воздуховодов прямоугольного сечения, имеющих одну из сторон св. 2000 мм, и воздуховодов сечением 2000×2000 мм толщину стали следует обосновывать расчетом.

Для сварных воздуховодов толщина стали определяется по условиям производства сварных работ.

В статье использованы источники:

  • ТУ 4863-12444529-2001 «Воздуховоды круглого сечения. Вентиляция»
  • ГОСТ 24751-81
  • СП 60.13330.2020
  • СНиП 41-01-2003

Поделиться

Оцените автора

( 2 оценки, среднее 5 из 5 )

Отводы воздуховодов круглого сечения из оцинкованной стали в СПб

ООО «ТПФ «СтройВент» предлагает приобрести круглые вентиляционные отводы, служащие для поворота сети воздуховодов под различными углами.

В нашем каталоге представлен большой выбор круглых отводов 90, 60, 45, 30, 15 градусов различного диаметра, изготовленных из оцинкованной стали.

Основные характеристики изделий можно увидеть в таблицах, представленных на данной странице. Для ознакомления с полным перечнем доступных для приобретения отводов воздуховодов круглого сечения рекомендуем скачать прайс-лист.

Клиенты компании «СтройВент» имеют возможность купить круглые отводы из оцинкованной стали прямо на сайте, заполнив соответствующую электронную форму.

Ждем обращений от юридических лиц из любого региона и выражаем уверенность, что сотрудничество с нами доставит Вам только положительные эмоции!

Диаметр, мм Толщина стали, мм Площадь, м2/п. м. Площадь сечения, м2 Вес, кг Угол, ° Длина, мм
100 0,5 0,09 0,008 0,4 90 100
125 0,5 0,12 0,013 0,5 90 125
160 0,5 0,18 0,021 0,8 90 160
200 0,5 0,27 0,032 1,1 90 200
250 0,5 0,39 0,05
1,6		 90 250
280 0,5 0,48 0,062 2 90 280
315 0,5 0,59 0,078 2,5 90 315
355 0,5 0,74 0,099 3,1 90 355
400 0,5 0,92 0,126 3,8 90 400
450 0,5 1,15 0,16 4,8 90 450
500 0,5 1,4 0,197 5,8
90		 500
560 0,7 1,73 0,247 9,9 90 560
630 0,7 2,16 0,312 12,3 90 630
710 0,7 2,72 0,396 15,5 90 710
800 0,7 3,41 0,503 19,5 90 800
900 0,7 4,28 0,637 24,4 90 900
1000 0,9 5,57 0,786 40,5 90
1000
1120 0,9 6,9 0,986 50,2 90 1120
1250 0,9 8,5 1,228 61,8 90 1250
100 0,5 0,06 0,008 0,3 45 43
125 0,5 0,08 0,013 0,4 45 52
160 0,5 0,12 0,021 0,5 45 66
200 0,5 0,17 0,032 0,7 45 83
250 0,5 0,24 0,05 1 45 104
280 0,5 0,29 0,062 1,2 45 114
315 0,5 0,35 0,078 1,5 45 130
355 0,5 0,43 0,099 1,8 45 142
400 0,5 0,53 0,126 2,2 45 162
450 0,5 0,65 0,16 2,7 45 186
500 0,5 0,78 0,197 3,2 45 204
560 0,7 0,95 0,247 5,5 45 233
630 0,7 1,18 0,312 6,8 45 261
710 0,7 1,47 0,396 8,4 45 294
800 0,7 1,84 0,503 10,5 45 331
900 0,7 2,29 0,637 13,1 45 373
1000 0,9 3,1 0,786 22,6 45 414
1120 0,9 3,8 0,986 27,7 45 464
1250 0,9 4,65 1,228 33,8 45 518
