Всех приветствую! Сегодня я покажу вам основы замены конденсаторов на материнской плате. Будет производиться замена вышедшего из строя конденсатора.
Освоив данный метод пайки, вы легко сможете ремонтировать материнские платы, блоки питания и видеокарты.
Итак, для пайки нам понадобятся следующие инструменты:
- ремонтируемая деталь (например, материнка),
- пальник или термофен,
- припой,
- флюс,
- оплётка,
- плоскогубцы,
- конденсатор,
- обезжириватель,
- кисточка.
Вздутие конденсаторов вызывает повышенное напряжение, высокая температура или заводской брак.Как подобрать нужный конденсаторНа каждом конденсаторе имеется маркировка. Там указано 4 параметра:
- напряжение в вольтах,
- емкость в микрофарадах,
- рабочая температура,
- маркировка полярности.
Можно использовать конденсаторы с повышенным объемом микрофарад (но конденсаторы с пониженной электроемкостью ставить не рекомендуется).Что касается маркировки полярностей на конденсаторе, то минус отмечается серой или золотой полосой.
На ремонтируемой детали (в моем случае это материнская плата) полярность обозначается в виде двухцветного круга, рассеченного пополам.
Закрашенная часть круга — это минус. Конденсатор ставится на плату минус к минусу, плюс к плюсу.
Единственное исключение – это платы фирмы Asus. У них маркировка полярности сделана наоборот, т.е. закрашенный полукруг у них — это плюс.
Именно на материнской плате Asus мы сегодня и будем проводить замену конденсаторов.
Нам нужно определить, какие конденсаторы вздулись или полопались. Мне пришлось ломать «кондер» для демонстрации. Истинно вздутые конденсаторы выглядят немного иначе, но, надеюсь, что суть вам ясна.
Также мы должны найти этот конденсатор на обратной стороне платы.
Итак, мы с вами определили конденсатор под замену с обеих сторон материнки. Теперь можно приступать к пайке.Отпаиваем старый конденсатор
Не забываем о технике безопасности и подкладываем под плату силиконовый коврик.
На ножки целевого конденсатора наносим флюс для того, чтобы пайка получилась качественной.
Для того что бы выпаять старый конденсатор было проще, желательно нагреть место пайки термофеном. Выставляем температуру на 300-320 градусов на паяльной станции.
И прогреваем место пайки на расстоянии 4-5 см.
Далее подготавливаем паяльник – для этого смачиваем жало флюсом и накладываем припой, делая каплю «жидкой пайки» на конце жала.
Должно получиться вот так.
Это нужно для того, чтобы старый (заводской) припой смешался с новым. Это упростит пайку.
Не забываем выставить температуру 300-320 градусов. Это температура плавления припоя.
На заготовленные ножки конденсатора прикладываем паяльник так, чтобы капля полностью покрыла ножку.
Стараемся вытащить конденсатор с другой стороны. Ни в коем случае не тянем его руками, так как можно сильно обжечься.
Можно поставить материнку вот так.
После того, как вы выпаяли старый конденсатор, нужно убрать припой из отверстий на плате.
Это можно сделать оловоотсосом или же оплёткой. По мне так проще второй вариант.
Положите оплетку поверх отверстий и ведите жалом, пока не увидите, что медные усики забрали весь припой на себя.
Для большей эффективности сквозь оплётку проткните отверстия, но не прикладывайте чрезмерных усилий, так как можно повредить текстолит.
Ставим новый конденсаторИ вот финишная прямая.
Вставляем новый конденсатор в выпаянное нами отверстие.
Не забывайте про полярность на плате и конденсаторе (в особенности, что касается плат Asus).
С обратной стороны у нас должно получиться вот так.
Наносим флюс по самый верх этих ножек и, проводя каплей «жидкой пайки» снизу вверх по ножке, запаиваем деталь. Припой сам сольётся по ножке и встанет на плату. Если конденсатор не шатается, значит, у вас всё получилось.
По окончании работ обязательно снимите остатки флюса обезжиривателем.
Дело в том, что оставленный флюс начнет разрушать текстолит на плате.
Ножки нужно будет обрезать, но прямо под корень их не рубите, так как конденсатор просто выпадет, и вся работа пойдет насмарку.
Вот и всё. Материнская плата снова работает, компьютер включается, а вы прокачали свой скил!
Финальный результат выглядит так.
Те самые ножки.
Лицевая сторона. Все готово!
Источник: httрs://tehnichка.рro/change-capacitor-on-motherboard/RU 2715998 С1 МПК: H01G 9/145, H01G 9/045, H01G 11/58
Рабочий электролит для конденсатора, способ его приготовления и алюминиевый электролитический конденсатор с таким электролитом
1.
Рабочий электролит для алюминиевого электролитического конденсатора на
номинальное напряжение 160-450 В с диапазоном рабочих температур от минус 60 до
плюс 125°С, в состав которого входят: смесь органических растворителей, где основной
растворитель гамма-бутиролактон; сорастворитель для снижения температуры
замерзания рабочего электролита из числа пирролидонов, или нитрилов, или циклических
карбонатов, или формамидов; сорастворитель для улучшения смачиваемости сепаратора
рабочим электролитом из числа многоатомных спиртов или эфиров; неорганическая
кислота, или ее соль, или оксид, обладающий кислотными свойствами; карбоновая
кислота; амин; газопоглощающая добавка; вода, отличающийся тем, что в электролите
основной растворитель занимает 30-70 мас. %; сорастворитель для снижения
температуры замерзания рабочего электролита занимает 10-40 мас. %; сорастворитель
для улучшения смачиваемости сепаратора занимает 1-10 мас. %; неорганическая кислота,
или ее соль, или кислый оксид занимает 1-10 мас.
2. Рабочий электролит по п. 1, отличающийся тем, что сорастворителем для снижения температуры замерзания рабочего электролита является М-метилпирролидон.
3.Рабочий электролит поп. 1, отличающийся тем, что сорастворителем для улучшения смачиваемости сепаратора является этиленгликоль.
4. Рабочий электролит по п. 1, отличающийся тем, что неорганической кислотой является борная кислота.
5. Рабочий электролит по п. 1, отличающийся тем, что карбоновой кислотой является себациновая кислота.
6. Рабочий электролит по п. 1, отличающийся тем, что амином является №- этилдиизопропиламин.
7. Рабочий электролит по п. 1, отличающийся тем, что газопоглощающей добавкой является нитроанизол.
8. Способ приготовления рабочего электролита для алюминиевого
электролитического конденсатора на номинальное напряжение 160-450 В и рабочие
температуры от минус 60 до 125°С, заключающийся в том, что сорастворители, а именно
№метилпирролидон, этиленгликоль и воду, растворяют в реакторе в гамма-
бутиролактоне при комнатной температуре со скоростью перемешивания 60 об/мин,
затем в смесь растворителей, также при комнатной температуре, вводят.
тазопоглощающую добавку, а именно нитроанизол, затем загружают в реактор борную.
кислоту и для се лучшего растворения производят нагрев смеси до температуры, не
превышающей 115°С, затем производят загрузку амина, а именно М-
этилдииозпропиламина, и производят перемешивание смеси до его полного растворения,
затем производят загрузку карбоновой кислоты, а именно себациновой, и производят
перемешивание смеси до ее полного растворения, затем производят нагрев смеси до
125°С или выше, затем проводят охлаждение смеси до комнатной температуры при
постоянном перемешивании, при этом основной растворитель занимает 30-70 мас. %;
сорастворитель для снижения температуры замерзания рабочего электролита занимает
10-40 мас. %; сорастворитель для улучшения смачиваемости сепаратора занимает 1-10
мас. %; неорганическая кислота, или ее соль, или кислый оксид занимает 1-10 мас. %;
карбоновая кислота занимает 05-10 мас. %; амин занимает 0,5-10 мас. %;
газопоглощающая добавка занимает 0,5-7 мас. %; а вода занимает 0,1-2,5 мас.
9. Алюминиевый электролитический конденсатор на номинальное напряжение от 160 до 450 В и рабочие температуры от минус 60 до 125°С представляет собой секцию, изготовленную на основе оксидированной анодной и травленой катодной фольги, разделенных расположенным между ними сепараторным материалом, имеющую вид слоистой или спиральной намотанной структуры, образованной чередованием электродов и сепаратора, пропитанную рабочим электролитом в режиме чередования давления и помещенную в корпус, который закрывают уплотнительным элементом и подвергают действию постоянного тока при температуре выше комнатной, отличающийся тем, что секцию подвергают сушке в вакууме при температуре не ниже 65°С, постоянный ток, подаваемый на конденсатор, имеет напряжение не ниже номинального для каждого дискретного значения напряжения конденсатора в пределах от 160 до 450 В, температура при подаче тока не ниже 125°С, а рабочий электролит имеет состав по п. 1 и приготовлен способом по п. 8.
Контактная информация для справок:
Файлы посадочных мест — электролитические конденсаторы
Блог MacroFab
Подпишитесь на нашу рассылку новостей
Опубликовано 23 февраля 2017 г.
Автор: The MacroFab Team
Электролитические конденсаторы дизайн платы посадочное место
Файлы посадочных мест — диоды
Для разработки файлов посадочных мест для диодов требуются четкие метки ориентации. Узнайте, что делать и когда можно нарушать правила следа, из этой записи блога.
Другие ресурсы
Подкаст MacroFab Engineering
Блог
Электронные книги и руководства
Вебинары
Видео
Практические примеры
Макро Справка по платформе Fab
При проектировании посадочных мест для электролитических конденсаторов важно разместить четкие указывающие метки, чтобы показать ориентацию компонентов. Поскольку конденсаторы этого типа поляризованы (они должны быть размещены в определенной ориентации), они должны иметь маркировку на печатной плате, помогающую определить, как их следует размещать.
Четкость маркировки компонентов является ключом к тому, чтобы производство вашей конструкции проходило гладко, а сизый дым не выходил из ваших конденсаторов. Еще более опасны электролитические конденсаторы, сделанные из тантала, поскольку они имеют катастрофические последствия, когда включаются в обратном направлении.
Электролитический конденсатор
Электролитические конденсаторы — один из самых популярных типов конденсаторов, используемых в конструкции платы. Они имеют низкую стоимость и обеспечивают хороший баланс физического размера и емкости. Есть четыре физических разновидности электролитических конденсаторов; SMT Can, SMT Case, PTH Radial и PTH Axial. Каждый стиль маркируется немного по-разному. Обычно они отмечены полосой на катодной стороне конденсатора, указывающей на отрицательный вывод, но есть некоторые исключения. Это отличается от типичного схематического символа с положительной или анодной маркировкой!

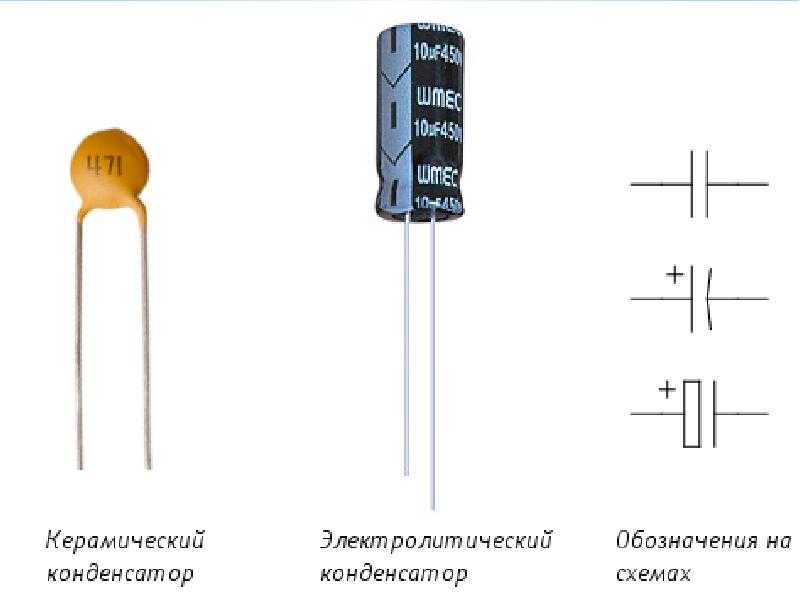

Обозначение на схеме
Типичный поляризованный конденсатор выглядит так, как показано на рисунке ниже.
Положительная или анодная сторона конденсатора отмечена символом «+». Поскольку электролитические конденсаторы поляризованы, я использую символ (показан ниже) на своих схемах.
Обозначение поляризованных конденсаторов
Схематичное обозначение поляризованных конденсаторов, как показано на Eagle.
Электролитический конденсатор SMT Can Style
Эти конденсаторы помечены на верхней части банки черной меткой. Однако цвет метки иногда зависит от производителя. Пластиковое основание конденсатора также имеет фаску на положительной или анодной стороне 9.0003
Крышка SMD
SMT Банка Электролитический конденсатор: Маркировка указывает на отрицательную или катодную сторону.
SMT EL Занимаемая площадь
Занимаемая площадь типичного электролитического конденсатора SMT.
SMT Корпус электролитический конденсатор
Конденсаторы этого типа обычно содержат тантал или ниобий внутри, но есть и полимерные электролиты. Стиль корпуса означает, что он имеет форму резистора 0805 или керамического конденсатора.
В отличие от других пакетов для конденсаторов, они обычно имеют положительную или анодную маркировку.
Маркировка корпуса SM T
Электролиты в корпусе SMT обычно имеют маркировку анода/положительного контакта. Осторожно!
SM Tcasefootprint
Основание для электролитических конденсаторов в корпусе SMT.
Радиальный электролитический конденсатор PTH
Радиальные крышки имеют анод и катод, выходящие с одной стороны конденсатора. В 99% случаев они отмечены контрастной полосой на катоде или отрицательной стороне конденсатора.
Радиальная маркировка PTH
Маркировка радиально-поляризованных электролитических конденсаторов PTH.
Радиальное основание PTH
Основание для радиальных электролитических конденсаторов PTH.
Аксиальный электролитический конденсатор PTH
Конденсаторы аксиального типа используются не очень часто, но интересны своей маркировкой. Отрицательная или катодная полоса проходит по их стороне, как и в радиальном стиле, но в маркировке есть стрелка, указывающая, какая сторона является отрицательной или катодной.
Электролитический осевой тип PTH. Катодная полоса направлена к катоду.
Осевая крышка PTH
Основание для электролитического конденсатора PTH осевого типа.
В следующий раз при работе с файлами посадочных мест…
Самое важное, о чем следует помнить, это свериться со спецификацией деталей и посмотреть, как полярность отмечена на детали. Копирование того, как деталь выглядит на вашей плате методом шелкографии, гарантирует гораздо более высокий успех при сборке платы. Я надеюсь, что это улучшит ваши следы на вашей доске и упростит создание ваших продуктов и прототипов. В следующий раз в файлах посадочных мест мы будем обсуждать танталовые конденсаторы.
Посмотрите предыдущий пост из этой серии: Файлы посадочных мест — диоды
Был ли этот пост полезен? Есть ли другие темы, которые вы хотели бы, чтобы мы обсудили? Если это так, сообщите нам об этом в Twitter.
Начните сегодня.
СОЗДАТЬ УЧЕТНУЮ ЗАПИСЬ
Инженеры тонут в административных задачах.
Модернизируйте способы создания электроники с помощью платформы MacroFab.
Начните сегодня
Ваша музыка должна быть ретро.
Не ваше производство электроники.
Прототипы, производство, сборки коробок
Начните сегодня
Все время разговариваете по телефону с электронным CM?
Модернизация способов создания продуктов.
Начните сегодня
Похожие сообщения в блоге
Файлы посадочных мест — диоды
Для разработки файлов посадочных мест для диодов требуются четкие метки ориентации.
RSS-канал
Все сообщения блога
О MacroFab
MacroFab предлагает комплексные производственные решения, от самых маленьких заказов на создание прототипов до самых больших производственных потребностей. Наши заводские сетевые предприятия стратегически расположены по всей Северной Америке, что позволяет нам гибко предоставлять мощности, когда и где они вам больше всего нужны.
Испытайте будущее производства EMS с нашей современной технологической платформой и передовыми цифровыми решениями для цепочки поставок. В MacroFab мы гарантируем, что ваша электроника будет производиться быстрее, эффективнее и с меньшим количеством логистических проблем, чем когда-либо прежде.
Воспользуйтесь возможностями поиска поставщиков с помощью ИИ и наймите команды экспертов, которые связаны между собой через удобную технологическую платформу.
Узнайте, как модернизированное производство электроники может принести пользу вашему бизнесу, связавшись с нами сегодня.
Как подключить гитарные колпачки для лучшего звука – FuelRocks
При подключении гитарные колпачки неправильно, вы можете получить несбалансированный звук. Это может быть связано с тем, что конденсаторы не способны правильно накапливать энергию струн. В результате звук может быть тоньше и иметь меньше низких частот.
Имеет ли значение направление конденсатора для гитары?
Фото – electricherald В общем случае направление конденсатора в гитарной схеме не имеет значения. Однако есть несколько случаев, когда направление конденсатора может быть важным. Например, если конденсатор является частью схема управления тембром , направление конденсатора может повлиять на общий звук гитары. Кроме того, если конденсатор является частью контура обратной связи, направление конденсатора может повлиять на стабильность схемы.
Полярный конденсатор — наиболее распространенный тип конденсатора в гитарах. Уровень высоких частот можно регулировать, меняя торцевые крышки конденсатора, которые могут быть как отрицательными, так и положительными. Людям, которые намереваются увеличить или уменьшить высокие частоты своих гитар без изменения общей громкости своего инструмента, это покажется полезным. С другой стороны, некоторые гитары не имеют полярного конденсатора. В гитарах этой категории используются неполярные конденсаторы, а значит, у них нет ни положительных, ни отрицательных сторон. Конденсатор этого типа не имеет возможности изменять уровень высоких частот, поэтому для его изменения необходимо изменить громкость. Очень важно, чтобы у вас был хороший контроль тембра с помощью конденсатора. Это позволяет вам регулировать уровень высоких частот, не влияя на громкость. Однако некоторые гитары, такие как Yamaha M5, не имеют полярного конденсатора, поэтому для изменения уровня высоких частот необходимо изменить громкость.
Важность направления конденсатора в цепи гитары
Я был удивлен, узнав, что направление конденсатора гитары важно, независимо от того, является ли схема усилителем или только конденсатором. Электролитические конденсаторы имеют тенденцию к поляризации, и они могут выйти из строя или взорваться, если их подключить наоборот; тем не менее, мы не используем их для гитарного тона , потому что обычно используемые нами колпачки (полиэфирная пленка, бумага-в-масле и т. д.) не имеют большой полярности. Хотя конденсаторы не влияют напрямую на звук гитары, они влияют на высоту тона. В частности, более высокие частоты легче распространяются по земле, и когда громкость снижается, гитара может звучать грязно. Чем выше емкость конденсатора, тем больше частот отсекается на землю.
Имеют ли гитарные конденсаторы полярность?
Фото – blogspot Гитарные конденсаторы имеют полярность, и это представлено знаками плюс и минус на самих конденсаторах.
Знак плюс указывает на положительное отведение, а знак минус указывает на отрицательное отведение. Важно отметить, что если вы перепутаете выводы на гитарном конденсаторе, он не будет работать должным образом.
Колпачки делятся на две категории: поляризованные и неполяризованные. Цепь может использоваться только с одним поляризованным колпачком. Поляризованный электроприемник широко используется для фильтрации нежелательных шумов от источников питания. Поскольку гул — это кондиционер, колпачок позволяет ему только заземлиться и умереть. Крышки NP с меньшей вероятностью взорвутся при неправильном использовании и обладают большей гибкостью. Стоит отметить, что разница всего в один вольт между напряжением и током внутри цоколя может привести к химической реакции внутри, а если разница напряжения слишком велика, реакция может начаться. С входом, рассчитанным на 16 вольт, 18 9Цоколь 0163 вольт с радостью превзойдет цоколь 16 вольт в течение дня.
Колпачки большинства гитар изготовлены из керамики или полиэстера.
Поскольку ни один из типов не поляризован, их нечем отличить. Orange Drops, в отличие от NP, сделаны только из полипропилена. Крышка NP может использовать внешнюю фольгу для защиты от радиопомех. В схеме пассивной гитары абсолютно ничего не происходит для изменения звука.
Хотя танталовые конденсаторы не имеют полярностей, они имеют большой физический размер, указывающий на полярность. Число на конденсаторе указывает на физический размер конденсатора, который соответствует размеру отрицательного вывода. В Соединенных Штатах маркировка физического размера составляет всего дюймы. ТАНТАЛОВЫЕ КОНДЕНСАТОРЫ: Для поддержания стабильности Turcum требуется дистрибьютор Turcum. Доступны восемь, десять, двенадцать, четырнадцать, шестнадцать, восемнадцать, двадцать, двадцать две, двадцать шесть, двадцать восемь, тридцать девять, тридцать четыре и тридцать четыре игры.
Как не взорвать свою гитару
Когда вы подключаете гитару к усилителю или педали эффектов, звукосниматели и струны взаимодействуют с конденсаторами, что приводит к отчетливому звучанию инструмента.
Электролитический конденсатор, также известный как полярный колпачок , имеет северный и южный полюса. При обратном подключении они могут быть чрезвычайно опасны. С другой стороны, гитарные звукосниматели их не используют, потому что мы обычно используем конденсаторы без полярности (полиэфирная пленка, бумага в масле и т. д.).
Как конденсатор влияет на звук?
Фото – stewmacПоскольку высокочастотный звук может легче проникнуть в землю с помощью конденсатора, у него меньше шансов уйти. Точно так же, как фильтр пропускает самые высокие частоты, одновременно сопротивляясь более низким частотам, колпачок пропускает самые высокие частоты, одновременно сопротивляясь более низким частотам.
Когда вы понижаете высокие частоты вашего тона, чем выше уровень CAP, тем выше ваши BASS. Гитары обычно представляют собой конденсаторы с двумя типами характеристик: 0,012, 0,047 и иногда 0,1.
