Почему обратка теплого пола холодная: Теплый пол обратка холодная

Содержание

16 причин и способы решения, почему не работает система

Содержание:

  1. Электрический тёплый пол не греет — причины и их устранение
  2. Проблемы с напряжением
  3. Ошибки при проведении монтажных работ
  4. Не работает терморегулятор
  5. Не работает датчик температуры
  6. Повреждение нагревательного элемента
  7. Выход из строя инфракрасной плёнки
  8. Оборудование подобрано неверно
  9. Не греет водяной тёплый пол — причины и способы их устранения
  10. Повреждён трубопровод
  11. Неравномерный нагрев из-за различной длины контуров
  12. Неисправно электрооборудование
  13. Не прогревается полностью от котла
  14. Проблема с обраткой
  15. Плохая изоляция
  16. Неправильно подобрана мощность
  17. Слишком большой размер контуров
  18. Не работает коллектор

Тёплые полы, как и любое сложное устройство, могут ломаться. Возможные причины поломок бывают различными, от мелких неполадок, до серьёзных проблем, требующих вмешательство специалистов.

Мы рассмотрим основные причины, из-за которых перестал работать тёплый пол (электрического или водяного типа), и как произвести ремонт в том или ином случае.

Электрический тёплый пол не греет — причины и их устранение

Электрические тёплые полы получают энергию от электросети. Они перестают работать, когда выходят из строя нагревательные элементы — терморегулятор или термодатчик, в результате чего напольное отопление перестает греть.

В статье, мы рассмотрим основные проблемы, хотя могут встречаться и другие поломки, которые не описаны в данном руководстве.

Мы расскажем, что предпринять, если не работает электрический тёплый пол, как произвести ремонт и осуществить первое включение устройства в работу.

Ремонт теплого пола (диагностика)


Смотрите это видео на YouTube

Проблемы с напряжением

При отсутствии прогрева электрического тёплого пола, сначала стоит проверить наличие питания. Для этого необходимо посмотреть на терморегулятор, там есть специальный индикатор и если он горит, значит, ток поступает. Если не светится, то производится визуальный осмотр доступных контактов, а затем с применением мультиметра определяется напряжение.

При наличии напряжения на входе, надо убедиться, что электрическая энергия доходит до кабеля или плёнки. Затем проверяются настройки (возможно, ошибочно выставлен минимальный нагрев) и надёжность контактов (подключение проводов к клеммам) — при плохом контакте пол перестаёт греться.

После этого, определяется напряжение на выходе — в месте соединения проводов с терморегулятором. Если оно не соответствует показателям в сети, то требуется замена регулятора.

Недостаточный нагрев может говорить о низком напряжении,  требуется установить стабилизатор напряжения.

Ошибки при проведении монтажных работ

Если прогрев пола есть, но слабый, устройство часто включается, не набирает градус, или вообще прекратило работать — причина в неправильном монтаже. Тогда потребуется провести диагностику всех элементов.

Если пол не прогревается выше 30 градусов:

  1. Неправильно определена мощность;
  2. Высокие теплопотери — плохое утепление;
  3. Неправильно уложены элементы нагрева или выбран шаг;
  4. Толстая стяжка;
  5. Термодатчик располагается близко к поверхности.

Если сделаны такие ошибки, то придётся производить демонтаж пола, и перекладывать всё заново.

Не эффективно работать пол может при близко расположенном датчике к кабелю. Если он размещён в гофре, то его легко протолкнуть дальше, или наоборот вытащить на 5 см — это может решить проблему.

Неправильно функционировать тёплый электропол будет, если не соблюдены правила укладки при монтаже — нагреватель размещается под тяжёлыми предметами.

Ещё один момент, который приводит к выходу из строя устройства — не аккуратный монтаж (порыв провода). Тогда придётся разбирать конструкцию, искать участок порыва, и устранять проблемное место.

Не работает терморегулятор

Если не включается тёплый пол, то причина может быть в терморегуляторе — сломалось реле или пришла в негодность электронная схема. Выяснить, что неисправен прибор можно прямым подключением тёплого пола к сети. Если он будет греться, то проблема в регуляторе.

Начинать производить ремонт нужно с демонтажа приспособления с посадочного места, так чтобы были видны клеммы.

Затем надо проверить мультиметром или вольтметром — поступает ли к терморегулятору 220 Вт.

При наличии нужного напряжения, надо убедиться в  надёжности контактов, и правильности подсоединения кабеля. Проводок из-за слабости контакта может выпасть, и программа пола будет показывать ошибку — «Обрыв датчика».

Если всё нормально, то измеряется сопротивление — соединяются контакты мультиметра и терморегулятора. Полученные данные должны быть приближены к паспортным. Если они равны 0, то неисправен регулятор, и его надо отдать в ремонт, или поменять на новый.

Проверить работает прибор или нет, так же можно следующим образом. К тем клеммам, к которым подсоединяются провода тёплого пола, нужно подключить лампочку. Затем подать напряжение с постоянным выкручиванием температурного переключателя. В случаи исправности устройства, при достижении комнатной температуры загорится лампочка.

Заменить прибор своими руками несложно. Но сначала, надо отключить питание. Потом вскрыть лицевую панель, на место старого терморегулятора установить новый, и к нему подключить все провода.

Предохранителей защищающих от короткого замыкания у терморегуляторов нет. Функция их в электрополах возложена на автопереключатель и УЗО.

Не работает датчик температуры

Ещё одна распространённая причина, из-за которой не греет тёплый пол при работающем терморегуляторе — неполадки с термодатчиком. Если он вышел из строя, не будет происходить отключение пола, что увеличит затраты на энергоресурс.

При проверке термодатчика, надо замерить его сопротивление, и сравнить результаты с паспортными данными. Небольшие отклонения допустимы, при существенных расхождениях прибор нужно заменить.

Если вы устанавливали датчик правильно — в гофре, то поменять его нетрудно. Не нужно демонтировать пол и стяжку, потребуется только немного вскрыть стену. Термодатчик вытягивается из гофры, и заменяется новым.

Повреждение нагревательного элемента

Если после проведённых проверок вы выяснили, что термостат и термодатчик исправны, и все контактные соединения качественные, то искать проблему необходимо в кабеле.

Разрыв кабеля мог произойти при монтаже. Наличие короткого замыкания можно проверить мультиметром, но для определения места разрыва требуется более сложное оборудование.

Сначала кабель отсоединяется от терморегулятора, и тестером замеряется сопротивление между двух жил. Оно должно соответствовать заводским показателям —  11 — 700 Ом. Допустимое расхождение в пределах 5 %.

Если значение равно 0 — то присутствует короткое замыкание. Это бывает при перегреве системы или при неправильно произведённом расчёте сечения кабеля. Если прибор выдаёт бесконечность, значит, есть обрыв провода или он перегорел. Тогда следует проверить соединения.

Если показатели в сотнях Ом, то нужно подключить манометр на 2500 В, и подать повышенный уровень напряжения между оплёткой и жилами кабеля. Значение равно 0 — кабель пробит или потерян контакт в муфте, необходимо определить место повреждения.

Чтобы, выявить точное место неисправности понадобятся:

  • трансформатор;
  • генератор сигнала;
  • электромагнитный датчик;
  • тепловизор.

Порядок действий такой:

  • прожигаем место, где слабая изоляция — подаём туда повышенное напряжение (10 кВ), при наличии напряжения в жилах 350 В, это приводит к образованию розжига сварочной дуги;
  • при этом, генератор подаёт сигналы в кабель;
  • электродатчиком находим пробой;
  • просматриваем внимательно тепловизором весь участок. В месте прожига будет повышенная температура.

При использовании греющих мат поиск гораздо проще, ведь они находятся ближе к поверхности.

Если после проверки мультиметром (смотрите инструкцию как проверить) выявлено наличие замыкания между жилами, то проводить прожигание не нужно. Сразу можно подключать генератор и искать точку повреждения.

После выявления места повреждения, можно переходит непосредственно к ремонту кабеля тёплого пола. Пошаговая инструкция выглядит следующим образом:

  1. На месте выявленного повреждения демонтируется напольное покрытие.
  1. Отбивается стяжка или клей.
  1. Чаще, причина заключается в том, что потерян контакт в муфте. Она прогревается строительным феном — это облегчит процесс её разделывания.
  1. Муфта срезается в месте порыва.
  1. Зачищаются жилы в местах разрыва.
  1. Устанавливается контактная гильза, предварительно на кабель следует одеть муфту. Место соединения нужно обмотать изолентой.
  1. Муфта сдвигается на  соединённый участок, и спаивается при помощи фена для герметичности.

При простом разрыве кабеля, процесс действий такой же. Только отсутствует муфта, которую нужно срезать.

Выход из строя инфракрасной плёнки

Инфракрасная плёнка относится к электрополам, и она может не работать по озвученным выше причинам: нет питания, неправильно произведенный монтаж, поломался терморегулятор или термодатчик.

Но, у плёнки есть свои особенности — она подключается к сети проводами, которые подсоединяются к медной шине зажимами. При плохом контакте, окисляется металл, это вызывает обрыв цепи.

Поэтому, если были проверены все приборы, а пол всё равно не греет, то надо обследовать контакты. Их следует поджать, или заменить зажим (если он сломался).

Оборудование подобрано неверно

Недостаточное функционирование тёплого пола может быть из-за неправильно выбранной модели. Перед покупкой нужно определить задачи напольной системы отопления — оно будет дополнительным или основным обогревом.

В качестве дополнительного отопления подойдёт экономичная модель, способная прогревать пол до 30 градусов. Если это будет единственная система отопления, то мощность должна быть больше, которая сможет прогревать поверхность до 40 градусов.

При выборе устройства следует учитывать теплопотери и расстояние между нагревателям.

Не греет водяной тёплый пол — причины и способы их устранения

Почему не греет водяной теплый пол?


Смотрите это видео на YouTube

Гарантия хорошей работы водяного отопления — правильно произведённый монтаж, качественные и грамотно подобранные по мощности комплектующие.

Как и с электрополами, плохая теплоизоляция существенно снизит эффективность обогрева, а для исправления этой ошибки требуется полная переделка конструкции. Поэтому, к выбору и возведению водяного тёплого пола следует подходить серьёзно.

Мы расскажем об основных причинах, которые приводят к сбою в работе отопительной водяной системы.

Повреждён трубопровод

Основная проблема, которая возникает при работе гидрополов — протечка. Причиной будет являться резкое снижение давления внутри трубопровода.

Чтобы выявить наличие протечки, следует осмотреть напольное покрытие. Вы можете обнаружить мокрые пятна в местах стыковки отделочного изделия. Если такой осмотр не дал результатов, то нужно провести осмотр тепловизором. Определив место повреждения трубопровода можно переходить к ремонтным работам, но перед этим следует слить воду с системы.

Последовательность ремонтных работ следующая:

  1. Производим демонтаж отделочного материала.
  1. Удаляем стяжку, лучше для этого использовать перфоратор.
  1. Разрезаем трубу с помощью ножовки в месте повреждения.
  1. Очищаем трубу от загрязнения.
  2. Выравниваем края трубы развёрткой.
  1. На оба конца трубы одеваем муфту и обжимаем клещами.

После тестирования системы на герметичность, можно заливать стяжку и укладывать финишное покрытие.

Неравномерный нагрев из-за различной длины контуров

Если пол слабо или неравномерно прогревается, то вероятно происходит неравномерная подача теплоносителя по трубопроводу. Это бывает из-за различной длины контуров. В длинных петлях, при равной подающей скорости теплоносителя, остывание происходит быстрей.

Чтобы исправить ситуацию, необходимо отрегулировать объём и скорость подачи воды в каждую ветку. В зависимости от схемы подключения это делается при  помощи вентилей на гребёнки или трёхходового клапана. Для выяснения результата внесённых изменений, потребуется подождать пока пол прогреется.

Если использовать автоматические приспособления (термодатчик или сервопривод), то процесс корректировки существенно упростится. Регулировка подачи воды будет запускаться в автоматическом режиме.

Неисправно электрооборудование

При отсутствии протечки, неисправность надо искать в оборудовании, работающем от электросети — это термостат, термодатчик и электронасос.

Сначала следует проверить, что в термодатчике и каждой клемме регулятора есть напряжение, делается это мультиметром или индикаторной отвёрткой. Если сломался датчик или термостат, то их лучше заменить на новые.

О поломке насоса говорит отсутствие звуков при его включении. Перебои в работе связаны с отложением солей из воды. Запустить мотор можно проворачиванием крыльчатки отвёрткой, но предварительно его надо снять. Если же такие мероприятия не дали результата, то насос следует заменить.

Не прогревается полностью от котла

Причин, по которой гидропол не греет всего две:

  1. Маленькая мощность котла. Чтобы обогреть одну комнату квартиры, следует уменьшить температуру в других.
  2. Неправильно подобранный насос — не хватает мощности для прогона теплоносителя по всем веткам. Решение — замена насоса на более мощный.

Проблема с обраткой

Есть несколько причин, по которым обратка может быть холодной, что в свою очередь приводит к снижению эффективности работы пола:

  1. Маленький напор — теплоноситель не успевает выталкивать холодную воду. Для устранения этой проблемы необходимо установить насос. Он обеспечит нужный уровень циркуляции теплоносителя, выталкивая его в контуры. Такая же проблема может возникнуть при наличии насоса, но если он не подходящей мощности, поэтому к расчёту мощности прибора надо подходить серьёзно.
  2. Уменьшение проходимости труб — их следует прочистить. Сделать это можно разными способами: применяя водно-пульсирующую смесь и биопрепараты, или пневмогидроударом.
  3. Небольшой размер труб — выбраны трубы не соответствующего сечения. Изменить ситуацию можно только заменив трубы на изделия с нужным сечением.
  4. Неправильный монтаж — перепутаны трубы обратки и подачи. Следует по новой схеме, правильно произвести подсоединение труб пола к гребёнке.
  5. Завоздушенность системы — наличие воздуха в системе приводит к плохой проходимости теплоносителя. Чтобы убрать воздух из трубопровода, нужно открыть воздухосбросник.

Плохая изоляция

Отсутствие или плохо уложенная теплоизоляция — частая причина не эффективной работы тёплого пола. Нередко в качестве подложки используется обычная полиэтиленовая плёнка, но она не является теплоизоляцией. Требуется укладка пенополистирольных плит толщиной 5 — 10 см.

Выход — переложить систему заново. Но это трудоёмкий процесс, и приводит к дополнительным тратам. Можно настроить температуру выше или установить помощнее технику, но следует посоветоваться со специалистами, так как это не безопасно.

Ведь 70 градусов — это максимальный предел нагрева теплоносителя для тёплого пола. Да и работать в таком режиме система может только временно, иначе она быстро выходит из строя.

Неправильно подобрана мощность

В среднем, теплопотери дома рассчитываются так — 100 Вт на 1 м2. Но иногда данные значения превышают и это приводит к неэффективному функционированию системы.

В таком случае требуется пересчёт тепловых потерь во всех комнатах. Можно воспользоваться онлайн-калькулятором. После чего, надо проанализировать теплопотери в помещениях, где пол не греет. С учётом этого, произвести регулировку на коллекторе тех веток, которые не нагреваются.

После перенастройки, надо дать 2 — 3 часа, и проверить результат. Если ситуация не улучшилась, придётся модернизировать систему отопления.

Слишком большой размер контуров

Чрезмерно большие по размеру контуры тоже могут быть причиной плохого прогрева тёплого пола, или может не работать один, самый длинный контур. Рекомендованная длина трубопровода 80 — 90 метров.

Небольшие превышения допустимы. Но если длина одного контура намного превышает средний стандарт, то насос не может обеспечить циркуляцию жидкости в таком трубопроводе.

Насос можно заменить на прибор помощнее, но при значительном превышении размера контура, даже он может не справится с такой задачей. Поэтому, при сооружении пола надо придерживаться рекомендованной длины контура.

Не работает коллектор

Если тёплый пол не греет, то ещё одна проблема может крыться в том, как работает распределительная гребёнка. Есть две основные причины, приводящие к сбою в работе коллектора:

  1. Неправильный выбор насосов, если их два. Насос на распределительной группе должен иметь меньшую мощность, чем насос на котле или в самой системе.
  2. Забился грязевик — требуется открутить и прочистить его.

Мы рассмотрели основные проблемы, которые могут возникнуть при работе тёплых полов. В большинстве случаев вы сами можете выявить неполадки в работе системы, и устранить их. Если вы не уверены в своих силах, то лучше пригласить специалистов.

Как найти неисправность теплого пола


Смотрите это видео на YouTube

Водяной теплый пол

Водяной теплый пол имеет существенные преимущества перед радиаторной системой отопления:

Примерная схема распределения температур представлена на рисунке.

Водяной теплый пол можно сделать опираясь на уже существующую систему радиаторного отопления. В таком случае теплый пол будет выполнять вспомогательную функцию по созданию особых комфортных условий. Но такой пол может быть и единственной системой отопления в доме (квартире), в случае если теплопотери здания не превышают энергоотдачу теплого пола. При этом температура воды в системе теплого пола не должна быть выше среднего значения – 40 град. С. Т.е. теплоизоляция здания фактически должна быть в пределах нормативов.

Но все же водяной теплый пол, как единственная система отопления в доме, применяется весьма редко. И этому есть еще одна причина. Дело в том что массивная стяжка по теплоотдаче весьма инерционна, и не способна быстро изменять свою температуру вслед за изменением погодных условий. При резком похолодании (в сущности речь идет о суточных колебаниях температуры) придется ждать пока стяжка разогреется сама и нагреет весь дом, а при потеплении — будет жарко до тех пор пока стяжка не остынет. Поэтому разумнее совместно с теплым полом использовать вспомогательные низкоинерционные системы обогрева. В этом качестве чаще всего применяется радиаторы водяного отопления.

Проект

Приступать к монтажу водяного теплого пола можно лишь имея готовый проект и схему монтажа.

Расчет теплого пола сложен и может быть выполнен специализированными организациями, имеющими лицензию на этот вид деятельности.

Проектом теплого пола определяются:

1. Технические характеристики теплого пола – области отапливаемых зон, плотность укладки трубопровода в каждой зоне, длины трубопроводов в каждом отопительном контуре, размеры стяжки пола (в случае ее применения), теплоизоляция под системой обогрева, виды напольного покрытия, температуры нагрева полов и др.

2. Оборудование – весь перечень оборудования, включая каждую шайбу, в том числе — тип и марка котла, дополнительный насос, распределительный коллектор, марка и диаметр трубопровода, виды и размеры теплоизоляторов.

Исходными данными для составления проекта являются теплопотери всего здания и каждой отдельной комнаты, а также температура, которую необходимо достичь отоплением в каждой комнате. При расчете исходных данных (теплопотерь) учитываются следующие параметры:


Существуют усредненные данные по теплому полу. Считается, что теплый пол должен выдавать энергию 100 Вт/м кв., что соответствует средним теплопотерям «усредненного здания» (теплопотери дома площадью 100 м кв. составляют 10кВт). Но стоит учитывать что, теплопотери для здания очень сильно зависят от способов утепления кровли и стен. Например, кирпичная стена толщиной 40 см имеет сопротивление теплопередаче в районе 0,9 Вт/м кв. х град С, та же стена покрытая пенопластом — около 2,9 Вт/м кв. х град С (нормативное значение для климатической зоны №1 Украины – 2,8 Вт/м кв. х град С).

Также известно, что комнаты в доме имеют разные теплопотери. Например, санузел — 200 Вт/м кв., прихожая–веранда – 250 Вт/м кв., спальня – 50 Вт/м кв., зал – 100 Вт/м кв., детская – 75 Вт/м кв. Как видим теплый пол в каждой комнате должен покрывать совершенно разные теплопотери.

Регулирование подачи тепла в каждую комнату выполняется на стадии монтажа в соответствии с проектом, путем задания отапливаемых площадей, длин отдельных контуров отопления, шагом (плотностью) укладки отопительного трубопровода, его маркой и диаметром. Также возможность регулирования подачи тепла в каждый контур отопления закладывается в аппаратуре распределения. Это достигается путем установки трехходовых кранов, которые смешивают между собой воду поступающую от котла и холодную обратку, регуляторами расхода в каждом контуре, которыми компенсируются разность гидравлических потерь.

Считается, что шаг укладки трубопровода в основании пола не должен превышать 0,3 метра. При увеличении этого расстояния наступает эффект температурной зебры, когда будет ощущаться неравномерность нагрева пола. Чаще принимают следующие значения для шага укладки: 0,2 метра для середины комнат, 0,15 метров – для комнат с повышенной теплопотерей, 0,1 метр – для зон у источников холода – окон, дверей, слабоутепленных наружных стен.

Гидравлические схемы

Температура воды поступающей от нагревателя (котла) для обогрева теплого пола должна быть в пределах 30 – 50 град.
Если водяной пол является единственной отопительной системой в доме, то котел можно настроить на указанные параметры температуры. Но очень часто водяной пол применяется совместно с другими обогревателями, для которых требуется гораздо большая температура воды. В таком случае для очень больших зданий можно применить два котла, которые будут настроены на разные температуры. Но обычно, для средних зданий выгодней запитывать все потребители горячей воды от одного котла, а водяной пол подключить через устройство понижения температуры входящей воды – смесительный коллектор. Это происходит чаще, — водяной пол подключают к уже работающей системе радиаторного отопления

Общая схема водяного теплого пола выглядит следующим образом.
1 – отопительный котел
2 – насос и распределительный коллектор (с дополнительной аппаратурой регулировок подачи воды)
3 – отопительный контур водяного пола

В случае если водяной пол подключается к высокотемпературному источнику, в схему добавляется смесительно-выравнивающий контур. Его роль – смешивать горячую воду от котла (70 град) с холодной обраткой от водяного пола (30 град) в нужной пропорции, что бы получить на входе в систему пола воду с температурой порядка 40 град. Эта регулировка может доставлять проблемы, если температура на выходе из котла изменяется. Для улучшения работы системы в схему внедряют автоматические регуляторы с сервоприводом смесителя.

Схема выглядит так.

1 – отопительный котел
2 – насос и смесительный контур
3 – распределительный коллектор (с дополнительной аппаратурой регулировок подачи воды)
4 – отопительный контур водяного пола

Для теплого пола обычно применяются специальные полимерные трубы на основе сшитого полиэтилена РЕХ. Они имеют единый коэффициент расширения стенок, хорошо гнутся и могут перемонтироваться. Но также возможно применение и металлопластикового гибкого трубопровода.

Схема укладки обогревательных трубопроводов

Как указывалось выше шаг трубопровода (расстояние между трубами в основании пола) определяется проектом и может быть различным для разных комнат и меняться в пределах одной комнаты. Проектом же задаются и схемы укладки трубопровода.

Возможно применение следующих схем.
1. Улитка.
Трубопровод укладывается спирально к центру комнаты, затем спираль раскручивается обратно к стенам. Это наиболее часто применяемый способ укладки трубопровода. Его преимущество в том, что подача и обратка постоянно находятся рядом, а значит средняя температура пола выравнивается, и в нем не возникает холодных зон.

Также здесь трубопровод при укладке изгибается в основном на 90 град, что упрощает укладку и не так нагружает трубы. Недостатком этой схемы укладки является большая вероятность завоздушивания системы, и прекращения циркуляции воды, в случае если в системе находится воздух, а пол имеет уклон больше половины диаметра трубы (встречается часто). Так что в комнатах с уклоном улитка работать не будет.

2. Змейка.
Укладывается с постоянным изгибом труб на 180 град., при этом подача направляется в самую холодную зону вдоль внешних стен, а обратка отходит по центру комнаты. Схема применяется в комнатах с уклоном, при этом контур входит в комнату с самой высокой ее части, что бы обеспечить самотечный выход воздуха на коллектор. Применяется в больших помещениях, так как со змейкой достичь одинаковых длин отопительных контуров гораздо проще. Также применяется в дополнительных контурах совместно с улиткой.

3. Двойная змейка.
Что бы немного сгладить неравномерность прогрева пола, часто применяется двойная змейка. Здесь образуются двойные петли подачи и обратки.

При проектировании и укладке отопительных контуров соблюдаются некоторые правила.
1. В холодных зонах помещения плотность укладки увеличивается. Вдоль внешних стен шаг укладки обычно закладывается в 10 см. От наружных стен трубы не должны быть далее 0,15 м. Примеры схем укладки трубопроводов, в зависимости от наличия холодных зон приведены на рисунке.

1. – двойная улитка на одном трубопроводе, подача сосредоточена в холодной зоне.
2. – два контура. Угловая плотная улитка в холодной части и обычная в теплой части комнаты.
3. — улитка со смещенной плотностью в холодную часть комнаты

2. Плотность укладки должна находится в пределах 10 – 30 см. При выходе за эти пределы обычно возникают два явления – при уменьшении шага – тепловой мост, температура подачи и обратки выравнивается, т.е. такая плотность привела к бессмысленному перерасходу труб; при увеличении шага – тепловая зебра, чередование участков теплого и холодного пола, весьма четко определяемых на ощупь, созданы не комфортные условия.

3. Гидравлические потери не позволяют укладывать контуры длиннее 100 метров, без значительного перерасхода энергии на их преодоление. Обычно рекомендуется в средних зданиях применять контуры длиной 30 – 40 метров. Таким образом, достигается золотая середина в сочетании параметров – диаметр трубопровода, давление на выходе насоса, расход воды в контуре. Также по возможности необходимо проектировать контуры одинаковой длины, что бы избежать явления значительного уменьшения подачи воды в контур большей длины, чем в другие контуры из-за гидравлического сопротивления.

4. В стяжке могут быть устроены деформационные швы, такие же швы должны находится по краям стяжки у стен. Пересечение деформационных швов контуром не допускается. Пересекать деформационные швы можно только подводящими трубопроводами, при этом они в месте шва закрываются защитной оболочкой – обычно пластиковой гофрой, которая должна заделываться в стяжку в обе стороны от шва не менее чем на 15 см.

Оборудование для теплого пола.

Теперь перейдем непосредственно к оборудованию, применяемому при устройстве теплого водяного пола.

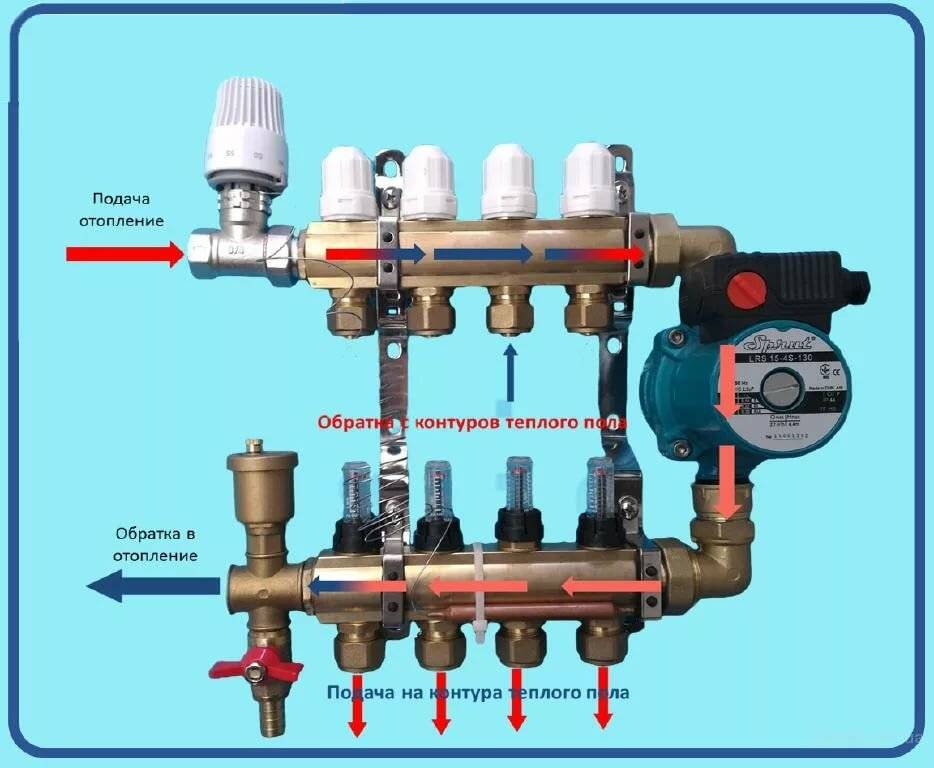

1. Коллектор.
Коллектор должен распределять подачу воды в разные контуры требуемым образом. Для этого коллектор должен комплектоваться терморегулирующимися клапанами и регуляторами расхода.

Регуляторами расхода компенсируется различное гидравлическое сопротивление разных контуров и обеспечивается одинаковый расход теплоносителя, как в более длинных, так и в более коротких контурах.

Термостаты, устанавливаемые в разных комнатах, предназначены для поддержания заданной температуры в помещении. Они могут настраиваться и программироваться по времени, есть модели и с радиопередачей данных на расстояние до 30 метров, их можно устанавливать и после завершения всего монтажа. Термостаты управляют тепловыми приводами на коллекторе, с помощью которых регулируется температура в контурах отопления. Если в комнате уложено несколько контуров, то один термостат будет управлять всеми этими контурами. Термостатическое регулирование температуры в помещении, весьма удобно, но можно обойтись конечно и без него.

2. Смесительный узел.
В случае, если теплый пол подключен к котлу, который нагревает воду до больших значений, чем требуется теплому полу (для радиаторов, установленных в других помещениях или совместно с теплым полом) то на входе в коллектор устанавливается смесительный узел. В его состав входит насос, подающий воду в теплый пол и термостатический клапан. Этот клапан установлен линейно на подаче горячей воды от котла к коллектору. За клапаном в линию подачи подается холодная обратка теплого пола. Таким образом регулируя подачу горячей воды, клапан фактически регулирует температуру воды на входе в коллектор. Клапан управляется датчиком температуры установленным перед коллектором.

Также может применяться схема где вместо термостатического клапана применяется трехходовой клапан. В этом случае смешивание холодной воды из обратки и горячей из котла происходит прямо в клапане. Из клапана вода нужной температуры подается к коллектору. Этот клапан также регулируется температурным датчиком.

Монтажные работы

Монтаж весьма прост. Он может быть выполнен даже своими руками. В процесс монтажа водяного теплого пола входят:
1. Подготовка основания пола.
Теплый пол может быть уложен на любом, грузоподъемном, горизонтальном и ровном основании. Требования обычно заключаются в крепости основания – оно должно выдерживать вес бетонной стяжки, которая весьма тяжела. Масса одного м кв. стяжки толщиной 5 см находится в пределах от 250 до 300 кг. Также основание должно отвечать требованиям по допустимым уровням превышения – не более 5 мм на комнату, еще учитываются требования укладки твердых теплоизоляторов (пенополистирола) – кривизна пола не должна быть более 3 мм на 1 кв. м.
Обычно систему укладывают на бетонное основание, так что его выравнивание и высушивание относится к работам типа «Ровный пол».

2. Укладка гидроизоляции.
Она необходима, что бы обеспечить достаточную сухость теплоизоляторов и бетонной стяжки теплого пола. Гидроизоляция на основе полиэтилена укладывается по всей площади каждой комнаты с заворотом на стены высотой не менее 10 см.

3. Укладка теплоизолятора.
Чаще всего применяется пенополистирол или же специальные теплоизоляционные маты для теплого пола. Такие маты имеют уже необходимые выступы на поверхности, между которыми укладывается трубопровод. Толщина и марка пенополистирола определяется проектом, и зависит от температуры основания и скорости теплообмена. Обычно для перекрытий 2 этажа достаточным бывает толщина пенополистирола равная 2 см, для оснований 1 этажа, у которых имеется некоторая собственная теплоизоляция – 5 – 10 см. Для холодных оснований требуемая толщина полистирола может превышать 10 см.


По контуру комнаты клеится демферная теплоизоляционная лента на высоту не менее толщины всего пирога обогрева (лишняя потом обрежется). Она будет заполнять тепловой шов по краям стяжки. Затем укладываются маты (изоляторы).

4. Установка аппаратуры.
Перед укладкой трубопроводов монтируется оборудование теплого пола и подключается к к котлу. Устанавливается ящик для аппаратуры, который может заделываться в стену или навешиваться на нее. К ящику подводятся подающий и отводящий трубопровод, в ящике устанавливается коллектор. Также монтируется вся остальная аппаратура, в т.ч. и теплодатчики в отдельных комнатах.

5. Укладка трубопроводов.
В зависимости от примененных теплоизоляторов, или в случае применения целой монтажной системы «Теплый пол», укладка трубопровода может осуществляться следующим образом:

  • в монтажные пазы алюминиевых теплорадиаторов (в случае если применяется покупная фирменная система сухого монтажа на основе пенополистирола или дерева.
    Такие системы заменяют собой бетонную стяжку, легки в монтаже, не требуют грузоподъемности основания. Их можно приобрести отдельно и внедрить в готовый проект теплого пола. Шаг укладки задается монтажными пазами в алюминиевых листах и может принимать обычно 2 установленных значения).
  • между выступами теплоизоляционных матов, в случае их применения совместно с бетонной стяжкой;
  • укладка на металлической сетке. Если планируется бетонная стяжка и применен обычный пенополистирол , то по верх него укладывается металлическая сетка, с размерами ячейки обычно 15х15 см. К этой сетке привязывается трубопровод.


При укладке трубопровода строго соблюдаются схемы монтажа и шаг укладки. В контур допускается укладывать только цельные трубы без счалок. На трубы предварительно надевается защитная гофра в местах пересечения будущих тепловых швов бетонной стяжки.

Обычно на трубу сначала надевается гофра, затем трубу в бухте присоединяют к подаче выпускного коллектора. Разматывая бухту, трубу укладывают в контур. После укладки лишнюю трубу обрезают, по факту нужной длины у коллектора.

6. Гидравлические и тепловые испытания системы.
После подключения всех трубопроводов к коллектору, необходимо убедится, что вся система функционирует исправно. Это крайне важно сделать до заливки стяжки. Контуры поочередно заливают водой, с контролем выхода всего воздуха из контура. После заливки все краны открывают, включают насос, и давление в системе поднимается выше максимального рабочего до – 4 – 5 бар. Затем насосы выключают и следят за падением давления. Оно должно стабилизироваться и сохранятся постоянным в течении 2 часов. Этот показатель укажет на то, что система герметична. Этот цикл испытаний повторяется несколько раз. Затем приступают к тепловым испытаниям. Заполняют подающую систему водой и включают в работу котел. Включают циркуляционный насос на рабочее давление, последовательно открывают контуры, после прогревания предыдущего. Системе дают поработать на расчетном значении температуры несколько часов.

После этого температуру доводят до максимального значения (55 град С для системы теплого пола) и выдержите ее в этом режиме не менее 6 часов. Проверяется нагревание контуров, налаживается работа смесительного узла (в случае работы с радиаторами) вся система отлаживается, устраняются неполадки.

7. Укладка стяжки.
Ее толщина определяется проектом, но стяжка не должна быть меньше 5 см над трубопроводами и обязательно должна быть одной толщины во всей комнате, даже если основание имеет наклон. В случае неодинаковой толщины стяжки прогрев пола будет не равномерным. Особенностью песчано-цементной стяжки для теплого пола является то, что в ее состав должны быть добавлены пластификаторы и связующие вещества (фиброволокно). Этим добиваются необходимых качеств стяжки работающей с нагреванием. Обычно рекомендуется такой состав для изготовления стяжки теплого пола.

  • песок — 400 кг
  • цемент М400-200 кг
  • вода — 30 л
  • пластификатор — 4 кг.
  • фиброволокно

Также стяжка должна быть абсолютно однородной, частичное применение гипсовых составов, например для закрепления маяков, не допустимо из-за их разного теплового расширения. Заливка и выравнивание стяжки проводятся по классической схеме и не должна вызывать затруднений. В тепловые швы между между частями стяжки вставляются гибкие теплоизоляторы – вспеенный полиэтилен толщиной не менее 1 см. Обычно придерживаются следующих рекомендаций:

  • стяжку недопустимо высушивать, даже путем создания сквозняков;
  • трубопровод во время заливки стяжки держат под рабочим давлением, но без нагревания.
  • нагревание возможно только после полного высушивания стяжки в течении не менее 28 дней.
  • особое внимание уделяется обустройству компенсационных швов и прохождению трубопроводов сквозь них. В случае нарушения проектных значений в части обустройства швов возможно растрескивание стяжки и напольного покрытия с повреждением трубопроводов, так как в стяжке возникнут опасные напряжения в связи с ее тепловым расширением. Если компенсационные швы будут сделаны в положенных местах, то стяжка будет работать нормально.

Напольное покрытие.

Теперь собственно теплый пол готов. Осталось уложить напольное покрытие. С теплым полом не могут применяться весьма теплоизолирующие материалы. Возможно применение керамической плитки (как самый лучший для теплого пола вариант), а также тонкого деревянного паркета, специальных видов для теплых полов ламината или линолеума. Нельзя закрывать теплый пол коврами, пробковым покрытием и т.п.

Теплый пол Поиск и устранение неисправностей

от UFh2

1. Если у вас возникла неисправность после того, как система запущена и работает, первое, что нужно проверить, это скорость потока в расходомерах. Убедитесь, что они установлены между 1,5 л/мин и 2 л/мин для использования бойлера и 1 л/мин для использования теплового насоса. Если нет показаний (красный индикатор вверху), ничего не течет по петле.

2. Затем снимите головки привода, если после этого у вас появится поток или ваша система заработает, вы знаете, что это электрическая проблема. Если после снятия всех приводов у вас все еще есть проблемы, то это будет ошибка потока

Симптомы Проверки/восстановления
Нет в обращении

Проверьте, открыты ли расходомеры

Проверить термостаты/приводы на

Подающая труба нагревается, обратная остается холодной даже после многих часов работы, температура на подающей стороне не повышается.

Проверить правильность открытия расходомеров

Воздушный шлюз – промыть, повторив процесс заполнения.

Недостаточный поток от котла к коллектору Скорость включения котла или насоса коллектора

Подающая и обратная трубы горячие, но температура на полу низкая.

Слишком большой поток. Слишком высокая скорость потока не будет правильно передавать тепло в помещение. Установите расходомеры на 1,5-2 для котельной системы и 1 для использования теплового насоса.

Нет горячих комнат

Убедитесь, что термостат подает запрос на нагрев и включает источник тепла/насосы. Если все в порядке, проверьте расходомеры (красный индикатор) на наличие потока и убедитесь, что все клапаны открыты.

Комнатный термостат запрашивает тепло, но на насос не подается питание.

Защитный датчик на коллекторе (если установлен) заблокирован или неисправен, проблемы с электрическим подключением.

В одной комнате тепло, в другой холодно.

Проверьте правильные приводы на правильных портах коллектора.

Недостаточный расход для всех требуемых контуров

Одна комната не нагревается.

Воздушный шлюз – промыть, повторив процесс заполнения.

Проверить, что термостат подает запрос на нагрев и открывает правильный привод

Шум в системе.


Коллектор, установленный на короткой перегородке, реверберирующий и действующий как резонатор. Натяжение медных подающих и обратных труб.

Воздух в системе – из-за неправильной процедуры заполнения

Слишком высокое давление в системе

В комнате становится слишком жарко.

Без термостатического контроля.

Не подключен к правильному порту коллектора. Термоголовка неисправна/сломана.

Комнатный стат неисправен/неисправен.



для любых запросов Свяжитесь с нами

Комментарий
Последние сообщения
Категории

БЕСПЛАТНЫЙ CAD
Сервис

Полная установка
Сервис

Ведущая отрасли

Best UK
.0003

Почему в моем напольном отоплении появились пятна тепла и холода?

Почему в моем напольном отоплении появляются горячие и холодные участки?

  • Автор сообщения:
