Гидроаккумулятор и расширительный бак узнай отличия чтобы не тратить деньги зря

Чем отличается гидроаккумулятор для водоснабжения от расширительного бака

Гидроаккумуляторы для водоснабжения или мембранные баки для воды применяют давно и много. Бывает потребитель даже не догадывается, что для систем водоснабжения и отопления применяются баки различных типов. Некоторые неграмотные продавцы уверяют покупателей, что различия в цвете бака. Красные баки для отопления — расширительный бак, синие для вoдоснабжения — гидроаккумулятор. Так ли это? Чем же отличается бак на отопление от бака на водоснабжение?

Итак, расширительный бак для отопления, судя из названия, применяются для сглаживания, компенсации  расширения теплоносителя, воды вследствие ее нагрева  в закрытых системах отопления. В результате работы нагревательного котла, жидкость-теплоноситель в нем расширяется. Известно, что при каждом нагреве жидкости на 10 °С, ее объем увеличивается приблизительно на 0,3 %.

Исходя из этого, если жидкость нагреется на 70 °С, исходный объем теплоносителя увеличится на 3 %. Жидкость практически несжимаема и если в системе отопления не будет предусмотрено дополнительное место, куда денется излишек жидкости теплоносителя, то будет разрыв системы. Чтобы не допустить этого, применяются расширительные баки для систем отопления. Бывают баки горизонтальные и вертикальные. На нашем сайте Вы сможно найти баки различных производителей Elbi, Zilmet, Спрут.

Посмотреть цены на расширительные баки

Для питьевой воды применяются уже другие баки — это баки для систем водоснабжения (гидроаккумулятор). Мы на Насосвдом называем эти баки: гидроаккумуляторы для водоснабжения.

Для чего нужны они?

Первое, для запаса воды и поддержания нужного напора. Благодаря гидроаккумулятору, насос водоснабжения включается не каждый раз, когда мы набираем стакан воды, а  когда давление падает ниже установленного.

Это конечно продлевает жизнь насосу. Ну и конечно, если купить гидроаккумулятор на 80л, 100л, 150л, 200л, 300л, то это уже реальный запас воды в доме. А в наше время запасы вода — вещь не лишняя.

Второе, гидроаккумулятор защищает систему от гидроударов. Гидравлический удар может появиться в трубах, если резко выключить или включить насос, быстро закрыть кран. Гидроудар может быть причиной прорыва трубопроводов и уменьшает время службы сантехнической арматуры.

По виду гидроаккумуляторы для водоснабжения и расширительные баки систем отопления одинаковы. Однако назначение и требования к использованию у них разные, значит и конструкция разная. Главное отличие гидроаккумулятора от расширительного бака заключается в материале изготовления мембраны, а также особенностях расположения воздушной и водяной полостей. Гидроаккумулятор представляет собой железный бак с мембраной в виде груши с водой внутри, на которую под давлением давит воздух, находящийся между корпусом бака и мембраной (грушей).

А расширительный бак для отопления разделен внутри резиновой мембраной на две полости: одна из них заполняется теплоносителем, а другая воздухом. Поэтому нельзя применять расширительные баки для отопления в системах водоснабжения, так как вода в системе водоснабжения будет соприкасаться со стенками стального бака, они постепенно поржавеют и из  Вашего крана может потечь ржавая вода.

Различны требования и к материалам, применяемых в изготовлении мембран. Мембраны для расширительных баков должны быть долговечны и выдерживать температуры до +90 °С.

Для систем водоснабжения температурные характеристики резины не так важны. Здесь имеет важное значение то, что есть частые циклы расширения-сужения и контакт с питьевой водой. Для материала мембран для гидроаккумуляторов нужно использовать эластичную пищевую резину.

Гидроаккумулятор состоит:

Металлическая емкость 1, внутри которой вставлена резиновая мембрана в виде груши 2 из пищевой резины. Фартук мембраны закреплен между фланцами 3 с помощью болтов 4. В верхней части бака имеется  тяга с патрубком 5, закрепленная гайкой 6. Патрубок служит для установки предохранительного клапана и воздухоотводчика. Нужно учитывать, что вода занимает не весь объем бака, а всего лишь его часть. Остальной объем занимает воздух под давлением. Давление воздушной подушки может регулироваться с помощью ниппеля 7, закрытого пластиковой крышкой

8.

Работа насоса заключается в подаче воды под давлением в трубы и, естественно, в грушу гидроаккумулятора. Мембрана — груша расширяется, при этом воздух, окружающий мембрану, начинает сжиматься. Наполнение бака водой происходит пока давление воды не уравняется давлением воздуха. Если водопотребления нет, давление в системе выравнивается с давлением отключения реле. Насос выключается. При открытии крана вода, вытесняемая давлением воздуха, поступает в первую очередь из гидроаккумулятора и только когда давление в системе упадет ниже установочного, реле давления включает в работу насос.

Расширительный бак открытой системы отопления

Что такое «открытая система отопления»?

На сегодняшний день открытая система отопления (она же самотечная) получила наибольшее распространение в частных домах, расположенных за городом. Основная причина этого состоит с ее простоте, надежности и энергетической независимости. Не секрет, что во многих сельских районах по сей день наблюдаются перебои с электроснабжением, что может вывести из строя энергозависимую систему автоматического контроля и привести к замерзанию теплоносителя.

В подобных условиях эксплуатации намного проще и надежнее выбрать открытую систему отопления, в основе которой лежит естественная циркуляция теплоносителя, возникающая за счет перепада давления между нагретым теплоносителем, выходящим из котла, и обратной водой, поступающей в него.

Конструкция самотечной системы отопления предельно проста и состоит из следующих элементов:

  • Котла отопления
  • Радиаторов
  • Расширительного бака открытой системы отопления

Как работает открытая система отопления?

В открытой системе отопления в качестве теплоносителя используется обычная водопроводная вода.

Ее заливают в систему отопления перед запуском, как правило, в начале отопительного сезона. На следующем этапе разжигают котел и начинают нагрев воды, находящейся в нем.

Горячая вода устремляется вверх и создает направленное движение теплоносителя, возможное только при наличии замкнутого циркуляционного контура, в котором не должно быть пустот и воздушных пробок.

Как известно, вода при нагревании расширяется и создает в системе избыточное давление, способное разорвать самые прочные трубы и котел. Чтобы этого не произошло, «лишнее давление» необходимо сбросить. Самый простой способ состоит в сливе части воды, выходящей за пределы системы отопления при нагреве. Для этого достаточно было бы в самой верхней части системы оставить открытый сбросной люк или кран.

Но при этом следует помнить, что в системе отопления теплоноситель не только нагревается, но и остывает, уменьшаясь при этом в объеме, что может создать пустоты в циркуляционном контуре и остановить циркуляцию.

Если вспомнить, что самотечная система отопления не имеет надежной защиты от различных экстренных ситуаций, то нетрудно представить последующий за прекращением циркуляции теплоносителя перегрев котла и его закипание.

Устранить все возможные негативные последствия просто: достаточно установить расширительный бак открытой системы отопления

О чем идет речь

Расширительный бак открытой системы отопления это открытый резервуар, свободно сообщающийся с атмосферой. Отсюда и название: открытая система отопления. При этом расширительный бак подсоединен к контуру отопления в самой высокой его части. При расширении воды и увеличении ее в объеме вследствие нагрева бак заполняется и аккумулирует излишки теплоносителя.

При охлаждении воды и уменьшении ее объема часть воды из расширительного бака поступает обратно в систему отопления, что полностью исключает образование пустот и нарушение циркуляции.

Следует отметить, что наличие открытого расширительного бака позволяет пузырькам воздуха и газа, содержащимся в воде, уходить в атмосферу, что также немаловажно для нормальной работы системы отопления.

Конструкция расширительного бака открытой системы отопления предельно проста и обычно состоит из прямоугольного металлического ящика с хорошими сварными швами, в котором установлен кран для сброса воды.

Бак снабжен крышкой и смотровым отверстием. Для предотвращения замерзания теплоносителя, его принято утеплять.

Видео инструкция — как работает расширительный бак для отопления

80. Расширительные бачки

80. Расширительные бачки

При повышении температуры элементов закрытого гидравлического контура, находящаяся в нем вода (или водный раствор гликоля) расширяется (см. раздел 70). В диапазоне от 10°С до 90°С прирост объема 1 м3 воды составит примерно 40 литров, то есть около 4%! (Заметим, что прирост объема 1 м3 водного раствора гликоля с концентрацией гликоля 30% при тех же условиях составит около 60 литров).


Максимальное рабочее давление большинства теплообменников ограничено, как правило, уровнем в 4 бара. Поскольку жидкости несжимаемы, их тепловое расширение привело бы к такому огромному росту давления, что теплообменники и трубопроводы просто порвались бы, как будто сделанные из бумаги, если бы не существовало системы компенсации теплового расширения. Следовательно, расширительный бачок, предохранительный клапан, дренажные клапаны и заправочные вентили являются неотъемлемым атрибутом любых закрытых гидравлических контуров, находящихся под действием внутреннего избыточного давления.

КАК РАБОТАЕТ ЗАМКНУТЫЙ МЕМБРАННЫЙ РАСШИРИТЕЛЬНЫЙ БАЧОК?

Рассмотрим в качестве примера небольшой гидравлический контур отопительной системы, заполненной водой при температуре 20°С и давлении 1 бар.
На контуре установлен классический предохранительный клапан, настроенный на срабатывание при давлении 3 бар. Расширительный бачок наддут азотом (N2)h частично заполнен водой . С каждой стороны гибкой мембраны (отделяющей воду от азота) давление равно 1 бар.
Когда зажигают горелку, температура воды быстро растет и начинается ее расширение.
Образующийся при этом дополнительный объем воды постепенно поступает в расширительный бачок. Одновременно с этим объем бачка, занятый азотом с другой стороны мембраны, начинает уменьшаться. Уменьшение объема бачка, занятого азотом, приводит к его сжатию и, как следствие, повышению давления, которое начинает действовать во всем контуре.
Когда температура воды поднимается до 40°С, давление азота повышается до 1,8 бар. Поэтому и во всем контуре давление возрастает до 1,8 бар.

Если продолжать нагрев воды, например, до 60°С, расширение составит 2% от начального объема жидкости и давление в расширительном бачке (а следовательно, и во всем контуре) поднимется до 2,2 бар
Итак, чем выше температура воды в контуре, тем больше возрастает давление в нем.
Впоследствии, при выключенной горелке, вода в контуре будет остывать и ее объем начнет уменьшаться. Азот, находящийся под давлением в расширительном бачке станет вытеснять воду из бачка обратно в контур
В результате давление и в бачке, и в контуре начнет падать по мере снижения температуры воды. При температуре 20°С контур возвратится в первоначальное состояние и давление во всем контуре вновь станет равным 1 бару.

80.1. УПРАЖНЕНИЕ 1. Срабатывание предохранительного клапана

Если температура воды в контуре случайно или по недосмотру оказывается слишком высокой, появляется опасность чрезмерного роста давления и в бачке, и в контуре. В этом случае должен сработать предохранительный клапан.
Например, при температуре воды 95°С давление достигает значения 3 бара (давление настройки предохранительного клапана), клапан открывается и часть воды сбрасывается наружу. Как только давление упадет ниже 3 бар, клапан закроется.
Итак, предохранительный клапан позволяет в любом случае ограничить максимальное давление в контуре уровнем 3 бара. Однако, что произойдет, если температура воды в контуре вновь упадет до 20°С?

Решение упражнения 1

Если в гидравлическом контуре с мембранным расширительным бачком либо в результате срабатывания предохранительного клапана, либо вследствие негерметичности контура часть воды сбрасывается наружу, то при понижении температуры воды появляется серьезная проблема.
Действительно, при падении температуры воды давление в контуре начнет падать и азот, содержащийся в расширительном бачке, по мере падения давления будет вытеснять воду из бачка в контур. Поскольку часть воды из контура была сброшена при срабатывании предохранительного клапана, то ее там останется меньше, чем нужно для уравновешивания давления азота. Когда температура воды будет вновь равна 20°С, вода полностью вытеснится из бачка и все его пространство будет занято азотом.
Но так как объем воды в контуре уменьшился, давление в нем окажется ниже 1 бара (то есть первоначального давления при температуре 20°С). Если количество сброшенной в атмосферу воды было достаточно большим, то давление в контуре может упасть даже ниже атмосферного давления. В этом случае в контур через автоматический дренажный клапан может зайти атмосферный воздух и вся верхняя часть контура рискует оказаться заполненной воздухом
К каким проблемам может привести наличие воздуха в закрытом гидравлическом контуре?
Поскольку воздух существенно легче воды, воздушные пузыри будут накапливаться в верхних точках контура и образовывать газовые полости, через которые должна будет проходить циркулирующая по контуру вода.
Эти полости могут увлекаться водой, перемешиваться, разбиваться потоком воды, и тогда вы услышите характерное бульканье, которое не надо путать с шумом, возникающим при кавитации насосов и напоминающим гудение бетономешалки (см. раздел 77).

Наличие воздушных полостей приводит к снижению расхода воды со всеми последующими неисправностями. В отдельных случаях расход воды в трубопроводе может даже оказаться практически нулевым: избыточное количество воздуха в гидравлическом контуре приводит к так называемым воздушным пробкам
Первой реакцией на появление воздушных пробок будет стремление добавить воды в контур, чтобы повысить в нем давление и вновь довести его до давления выше атмосферного. Тогда воздух автоматически будет сброшен через дренажный клапан и вновь восстановится нормальный расход воды…

Но при работающем насосе воздушные пузыри будут слишком быстро проходить через дренажный клапан (см. рис. 80.8) и не будут успевать сбрасываться в атмосферу. Поэтому, для эффективного удаления воздуха необходимо обязательно остановить насос.
Насос запускают на несколько секунд, затем останавливают. Такая процедура, повторенная несколько раз, мало-помалу позволяет воздуху попадать в дренажный клапан, откуда он будет сброшен в атмосферу.

Кроме того, в составе гидравлического контура желательно иметь воздухосборник. Вода будет входить в него сверху (поз. 1), а выходить снизу (поз. 2). Автоматический дренажный клапан устанавливают в верхней части воздухосборника (поз. 3). В нижней части находится съемная пробка (поз. 4). Поскольку вода выходит из нижней части воздухосборника, то вероятность попадания туда воздуха очень мала*.
Кроме того, вход и выход воды в воздухосборнике делают со смещением относительно его оси, то есть тангенциально. В результате вода, поступающая в воздухосборник, начинает в нем вращаться. Под действием центробежной силы вода прижимается к стенкам воздухосборника, а воздух скапливается в его центре, откуда затем и сбрасывается через дренажный клапан. Поскольку диаметр воздухосборника существенно больше диаметра трубопроводов, скорость воды в нем заметно падает, что облегчает процедуру разделения воды и воздуха. Эти два обстоятельства позволяют эффективно удалять воздух.
Отметим также, что воздухосборник является прекрасной ловушкой для различного рода загрязнений гидравлического контура (капли припоя, металлическая стружка и т.д.): их затем можно удалить через отверстие, закрытое пробкой . Обращаем ваше внимание на то, что, поскольку вода в воздухосборнике вращается, это устройство иногда называют «циклоном».
Другой проблемой, возникающей при попадании воздуха в закрытый гидравлический контур, является то, что в состав воздуха входит не только азот, но и кислород. Это может привести к повышенной коррозии металлических (особенно стальных) деталей (трубы, теплообменники).
Периодические добавки воды в закрытый гидравлический контур неизбежно приводят к попаданию в него воздуха (а следовательно, и кислорода) и таким образом способствуют развитию коррозии, отложению накипи и засорению контура.
Поскольку предохранительный клапан срабатывает при максимальной температуре окружающей среды, то прежде, чем рассматривать вопрос о добавке воды или проведении другой не слишком приятной операции, необходимо изучить следующие моменты: каково давление наддува расширительного бачка, может быть он слишком мал или слишком переполнен, как он изолирован, где установлен? А может быть, его мембрана потеряла герметичность или порвана?
Поскольку с расширительным бачком все не так просто, далее мы подробно рассмотрим различные аспекты его работы. Хотя на первый взгляд расширительный бачок — устройство сравнительно простое, однако его значение для гидравлического контура очень велико. Нарушения в работе расширительного бачка могут привести к серьезным неисправностям, начиная от полного прекращения подачи воды в испаритель и заканчивая разрушением насоса.
* В отопительных и водопроводных системах воздухосборники с автоматическим дренажным клапаном используются очень широко и известны под названием «вантуз» (прим. ред.).

ПРИ КАКОМ ДАВЛЕНИИ НУЖНО ЗАЛИВАТЬ ВОДУ В ГИДРАВЛИЧЕСКИЙ КОНТУР!
Перед тем, как заправить гидравлический контур водой (перед вводом установки в эксплуатацию или после опорожнения контура для выполнения ремонтных работ), необходимо определить давление, при котором вода заливается в закрытый контур, и которое должно поддерживаться в контуре.
80.2. УПРАЖНЕНИЕ 2. Давление заполнения гидравлического контура

Рассмотрим установку (рис. 80.10), содержащую гидравлический контур закрытой градирни (см. раздел 79).
Допустим, что контур заполняется водой с температурой 20°С, насос выключен (если насос работает без воды, он очень быстро выходит из строя).
Вода имеет температуру 20°С, давление в водопроводной сети составляет, например, 5 бар. При каком давлении мы должны будем заполнить контур: 0,5 бар, 1 бар, 3 бара или 5 бар? И какое давление, в конечном итоге, будет показывать манометр Р1 после заполнения!
Когда контур будет заполнен водой, какое давление будет показывать манометр Р2, расположенный перед сливным вентилем в самой нижней точке контура?

Примечание. В состав контура обязательно должен входить обратный
или разделительный клапан (поз. 1 на рис. 80.10). Если давление в водопроводной сети вдруг понизится, он должен препятствовать возврату воды в водопроводную сеть и, следовательно, не допустить ее загрязнения!
Решение упражнения 2
Очевидно, что заполнять контур под давлением, выше давления настройки предохранительного клапана (в нашем примере это 3 бара), бесполезно!
Автор вспоминает о том, как на одной из установок заправочный вентиль гидравлического контура оставили открытым в течение всего рабочего дня. При этом дренажный клапан постоянно сбрасывал лишнюю воду в канализацию: представьте себе, сколько воды было потрачено бесполезно! Чтобы не забывать о том, что заправочный вентиль гидравлического контура после окончания заправки нужно обязательно закрыть, автор рекомендует перед заполнением контура водой повесить на этот вентиль ключи от вашей машины или квартиры -тогда вы точно не забудете закрыть этот вентиль!
Далее, основным требованием при заправке контура водой является то, что давление воды во всех частях контура обязательно должно быть выше атмосферного давления. Поэтому минимальное избыточное давление в верхних точках контура.

При соблюдении этого требования проникновение воздуха и воздушных пузырей через автоматический дренажный клапан будет невозможно.
Рис. 80.11.
1°) Напомним, что давление, показываемое манометром, напрямую зависит от высоты столба жидкости над точкой замера давления (см. рис. 80.11). Столб воды высотой 6 м соответствует давлению в 0,6 бар. Таким образом, чтобы поддерживать давление в верхней точке контура не ниже 0,5 бар, давление Р1 должно быть, как минимум, 0,6 бар + 0,5 бар= 1,1 бар.
2°) Манометр Р2 расположен на 3 м ниже манометра Р1 и испытывает дополнительное давление 0,3 бар. Следовательно, давление манометра Р2 = Р1 + 0,3 бар = 1,4 бар.
Избыточное давление 0,5 бар в верхней точке контура представляет собой некий гарантийный запас, необходимый для поддержания во всех точках контура давления выше атмосферного с тем, чтобы предотвратить любую возможность попадания наружного воздуха в гидравлический контур.

Итак, давление заправки закрытого гидравлического контура водой при выключенной установке равно разности уровней между самой верхней точкой контура и заправочным вентилем + гарантийный запас 5 м. Разделив эту высоту на 10, мы получим давление заправки в барах.
A НАДДУВ РАСШИРИТЕЛЬНОГО БАЧКА НЕДОСТАТОЧЕН?

Представим себе, что вы получили с завода расширительный бачок, наддутый до 0,3 бар.

С помощью баллона с азотом или сжатым воздухом можно довести давление в бачке до нужной величины.
На расширительном бачке азотная полость снабжена штуцером, аналогичным ниппельному клапану. При отсутствии манометра для воздуха или азота можно обойтись обычным манометрическим коллектором для хладагентов (см. рис. 80.12).
Используя гибкий шланг коллектора с
наконечником для клапанов Шредера и
подключив этот шланг к штуцеру на
бачке, вы с легкостью узнаете давление
азота по манометру НД. В результате бачок можно либо наддуть еще, либо стравить из него
лишний газ.

Для тех, кто пытается выиграть время, напоминаем: ни в коем случае не следует для наддува бачка использовать пары хладагента или сжатый кислород — вы рискуете получить множество проблем, а мембрана бачка может порваться!
Но давайте вернемся к нашему бачку, который вы получили с завода. Освобожденный от упаковки бачок пуст, а его мембрана прижата к стенке давлением азота 0,3 бар (см. рис. 80.13).
После того, как монтажник установит бачок в гидравлический контур и начнет заполнять контур водой, давление в бачке поднимется до величины, равной высоте столба жидкости над бачком + гарантийный запас.
В нашем примере давление воды в бачке при температуре 20°С составит 1,1 бар.
Вода заполняет гидравлический контур, а поскольку давление азота в бачке было только 0,3 бар, она проникает в бачок, давит на мембрану и сжимает азот.
Следовательно, давление азота в бачке постепенно тоже поднимается до величины 1,1 бар, что вполне нормально.

Но вряд ли можно считать нормальным, что при температуре воды всего 20°Срасширительный бачок уже наполовину заполнен водой.
Когда установка начнет работать, температура воды будет расти и вода станет расширяться. При этом весь добавочный объем воды, который образовался в результате ее теплового расширения, также будет поступать в расширительный бачок. Если бачок имеет не слишком большие размеры, то учитывая, что он уже наполовину заполнен, может сложиться ситуация, когда он будет не в состоянии вмещать дополнительное количество воды.
Например, при температуре воды 35СС давление в бачке может возрасти до 3 бар (давление настройки предохранительного клапана), а бачок будет уже полон и не сможет поглотить ни капли воды!
Если температура будет продолжать расти и поднимется, например, до 40СС, давление превысит 3 бара и вода начнет сбрасываться наружу через предохранительный клапан (см. рис. 80.14). В результате мы можем потерять большое количество воды, которого впоследствии в тот или иной момент нам будет нехватать для обеспечения нормальной работы системы.
В самом деле, когда температура воды вновь понизится до 20°С, то ввиду того, что часть воды была безвозвратно утеряна, давление в контуре обязательно упадет ниже первоначально настроенного уровня в 1,1 бар.


Следовательно, давление в бачке при температуре воды 20°С будет находиться в диапазоне от 0,3 до 1,1 бар. Конечно, конкретная величина давления зависит от того, сколько воды мы потеряли, но в любом случае, оно будет недостаточным для нормальной работы системы.
Представим себе (см. рис. 80.15). что в нашем случае оно составит 0,5 бар (то есть 5 м вод. ст.). Это означает, что на высоте 6 м от уровня бачка давление в гидравлическом контуре будет равно -1 м вод. ст. (или -0,1 бар), то есть окажется ниже атмосферного давления.
Иначе говоря, в верхней точке контура нам будет не хватать как раз того количества воды, которое мы сбросили через предохранительный клапан. Давление в этой точке может упасть ниже атмосферного и через дренажный клапан в контур попадет воздух, что приведет к множеству проблем.
Присутствие воздуха в гидравлическом контуре затрудняет нормальное охлаждение конденсатора, вызывает снижение расхода воды и в конечном итоге может привести к остановке компрессора предохранительным реле ВД.

А ЕСЛИ РАСШИРИТЕЛЬНЫЙ БАЧОК НАДДУ1 СЛИШКОМ СИЛЬНО?
Представим себе, что расширительный бачок поступил к вам с завода с давлением азота в полости, равным 3 бара. Как и в предыдущем случае, бачок пустой, а мембрана прижата к стенке давлением азота (см. рис. 80.16). Когда монтажник подсоединил бачок к контуру и начал заполнять контур водой, то при давлении в контуре 1,1 бар вода полностью заполнила контур, но в бачок не проникла, поскольку давление в нем 3 бара.
Иначе говоря, при 20°С гидравлический контур целиком заполнен водой при давлении 1,1 бар, но бачок пустой!
Далее, когда температура воды начнет расти и вода будет расширяться, прирост объема воды, обусловленный ее расширением, должен проникнуть в расширительный бачок.
Однако это невозможно до тех пор, пока давление в контуре будет оставаться ниже, чем давление азота в бачке, то есть 3 бара!
Поскольку вода несжимаема, а ее дополнительный объем, образовавшийся в результате расширения, не может пройти в бачок, давление в контуре начнет стремительно расти.
Например, уже при 25°С давление момсет заметно превысить 3 бара и сработает предохранительный клапан!
Таким образом, поведение установки ничем не будет отличаться от ситуации, когда расширительный бачок и вовсе отсутствует: малейшее расширение воды тут же приводит к резкому подъему давления!

Заметим, что установка ведет себя точно так же, если давление наддува расширительного бачка составляет, например, 2 бара. Действительно, в момент заполнения контура при температуре 20°С и давлении 1,1 бар вода точно так же не может попасть внутрь расширительного бачка.
При первом же повышении температуры, например, до 25°С давление в контуре очень быстро возрастает до 2 бар. Далее вода начинает постепенно проникать внутрь бачка и сжимать азот. Но объем воды, который попадет внутрь бачка, окажется очень небольшим. Давление азота быстро вырастет до 3 бар и, например, уже при 30°С сработает предохранительный клапан.
Проведем небольшой анализ. Возьмем два бачка с одинаковым полным объемом, например, 10 л, и определим, какое количество воды должно попасть в бачок, чтобы поднять давление в нем до 3 бар при различных значениях начальных давлений в бачке
► Если начальное давление в бачке 1 бар, допустим, что для подъема давления в нем до 3 бар в бачок нужно будет передавить 5 л воды.
► Но если начальное давление в бачке 2 бара, то количество воды, которое в него нужно передавить, чтобы давление в бачке выросло до 3 бар, будет обязательно меньшим по сравнению с первым вариантом.
Действительно, в бачок, предварительно наддутый до 1 бара, при подъеме давления в нем до 3 бар войдет в 2 раза больше воды, чем в бачок, предварительно наддутый
до 2 бар.
Это следует из закона Мариотта* для газов: Р,V, = P2V2 — const (Внимание, в качестве давления Р следует подставить абсолютное давление, то есть показания манометра + атмосферное давление. Если шкала манометра проградуирована в барах, то прибавлять нужно единицу. Например, если манометр показывает 1 бар, то абсолютное давление будет равно Рабе = Рм + Ратм =1+1=2 бара, где Рм — давление по манометру, Ратм — атмосферное давление). Согласно указанному соотношению получим:
Для 1-го бачка: (1+1) х 10 = (3 + I) х V => 20 = 4 V, то есть объем азота в бачке при абсолютном давлении 4 бара составит V = 20 / 4 = 5 л.
Для 2-го бачка: (2+1) х 10 = (3 + 1) х V => 30 = 4 V, то есть объем азота в бачке составит
V = 30 / 4 = 7,5 л.
Итак, способность расширительного бачка компенсировать температурное расширение воды за счет того, что часть объема воды переходит в бачок, зависит от начального давления наддува бачка. В самом деле, мембранный расширительный бачок состоит из двух полостей: полного объема Vt, который указан производителем на корпусе бачка, и полезного объема Vu, который всегда меньше полного объема и зависит от значений давления при пустом бачке и бачке, заполненном водой. Коэффициент заполнения бачка определяют как отношение Vu / Vt.

Не нужно обманывать себя наружными размерами бачка. У данного расширительного бачка всегда имеется действительный полезный объем, который может существенно различаться в зависимости от рабочих давлений.

80.3. УПРАЖНЕНИЕ 3. Давление наддува
А) Для того, чтобы обобщить все предыдущие рассуждения, ответьте каким давлением следует предварительно наддуть бачок на установк
Б) Как проверить величину давления наддува на бачке, смонтированном в установке?
Прежде, чем отвечать, вы имеете право подумать!
* В отечественной литературе этот закон известен как закон Бойля-Мариотта: при постоянной температуре объем V данной массы газа обратно пропорционален его давлению Р, то есть PV = С = const. Закон справедлив для идеальных газов. Для реальных газов величина постоянной С зависит от давления. Закон установлен независимо Бойлем (в 1660 г.) и Мариоттом (в 1676 г.) (прим. ред.).

Решение упражнения 3
А) Каким давлением следует предварительно наддуть бачок на установке?
Мы уже убедились, что если давление наддува бачка низкое, то при повышении температуры воды в контуре срабатывает предохранительный клапан. Если же давление наддува слишком велико, клапан тоже срабатывает. Что же делать?
а) Для того, чтобы при температурном расширении воды бачок был бы в состоянии компенсировать это расширение, нужно, чтобы при заполнении контура водой с температугой 20°С вода могла бы свободно заполнять часть объема бачка (при этом давление в самой верхней точке контура должно оставаться выше атмосферного давления).
б)  При работе установки, когда температура воды достигает максимального значения, нужно, чтобы изменение объема воды было полностью поглощено полезным объемом бачка, однако давление в бачке при этом должно оставаться ниже давления настройки предохранительного клапана.
в) При падении температуры воды до прежнего значения 20°С вся вода из бачка должна свободно возвратиться в контур и давление в гидравлическом контуре должно вернуться к своему первоначальному значению.
Чтобы выполнить условие б, необходимо иметь достаточно большой полезный объем расширительного бачка.
Чтобы обеспечить выполнение условий айв, нужно иметь давление наддува бачка приблизительно равным давлению, при котором заполняется контур, то есть сумме геометрической высоты между уровнем бачка и самой верхней точки контура и гарантийного запаса. В нашем примере это давление равно примерно 1 бару с тем, чтобы при заполнении установки под давлением 1,1 бар небольшое количество воды заполнило часть бачка.
Б) Как проверить давление в расширительном бачке, если он уже установлен в гидравлический контур?
Прежде всего отметим, что самым подходящим моментом для регулирования давления азота в расширительном бачке является ситуация, когда бачок еше не установлен в контур, или когда контур еще не заполнен водой. Ясно, что абсолютно невозможно контролировать давление в бачке, когда установка работает!
Очевидно, что с обеих сторон мембраны бачка действует одно и то же давление. Если вы будете измерять давление наддува в бачке при работающей установке, манометр вам покажет точно такое же давление, которое показывает манометр в гидравлическом контуре. Поскольку это давление меняется в зависимости от температуры воды, давление только одного азота измерить невозможно.
Можно, конечно, демонтировать расширительный бачок, но для этого нужно частично слить воду из контура, чтобы давление воды оказалось ниже давления азота: бачок перед проверкой давления азота не должен содержать воду. Эта рутинная и неприятная операция требует полной остановки агрегата, затем частичного слива воды из гидравлического контура, а позднее -повторной заливки воды в контур и дренажа воздуха. Поэтому, иногда предпочитают использовать запорный вентиль, устанавливаемый между бачком и контуром. Внимание! Если такой вентиль установлен, его рукоятка (маховичок) обязательно должна быть заблокирована в открытом положении при штатной работе агрегата, чтобы не допустить случайного перекрытия магистрали между бачком и входом в насос, способного привести к серьезной поломке агрегата.

Итак, запомните! Прежде, чем заполнять водой какой бы то ни было закрытый контур, настоятечьно рекомендуется в первую очередь проверить давление азота в расшири-тельном бачке. Тем самым вы сэкономите массу ценного времени. Если этого не сделать, вам придется впоследствии сливать воду из контура (пусть далее и частично), вновь заполнять контур водой, производить дренаж воздуха, — и все это только для того, чтобы проверить давление азота в расширительном бачке. Не забывайте об этом!

80.4. УПРАЖНЕНИЕ 4. Ремонт треснувшей мембраны бачка
Вы прибыли для ремонта установки (рис. 80.13). которая нормально работала в течение многих лет. Проведя замеры давлений вы обнаружили, что давление на уровне расширительного бачка равно 0,5 бар. Поскольку разность уровней между верхней точкой гидравлического контура и бачком 6 м, вы дозаправляете контур водой и доводите давление на уровне бачка до 1,1 бар (так как вы человек опытный, вы к геометрической высоте добавили гарантийный запас 0,5 бар). После запуска агрегата температура растет, однако тут же срабатывает дренажный клапан. Что же случилось с агрегатом?

Решение упражнения 4
Аномальное падение давления воды в контуре указывает на то, что в контре не хватает воды. В этом случае прежде всего вы должны осмотреть гидравлический контур на предмет поиска утечек воды: это наиболее распространенная причина подобной неисправности.
После добавки воды и подъема давления в гидравлическом контуре до 1,1 бар вы запускаете установку, но давление в контуре начинает расти так быстро, как будто бачок чрезмерно над-дут азотом. Однако установка работала много лет и никаких признаков того, что давление азота в бачке было слишком большим, не наблюдалось! Что же произошло? Запомните, после того, как вы приехали на место ремонта, поговорите с теми, кто работал с установкой или пользовался ею до вашего приезда: они знают об установке гораздо больше, чем вы!
Если вам сказали, что в работу установки никто не вмешивался, проверьте положение запорного вентиля между бачком и контуром: он обязательно должен быть открыт. После этого остановите агрегат и подождите, пока вода в контуре охладится: это не займет много времени, поскольку дренажный клапан уже сработает.
В ожидании, пока охлаждается вода, попробуйте проверить бачок. Если можно, попытайтесь его приподнять. Если бачок покажется вам слишком тяжелым, как будто он весь заполнен водой, постучите по нему каким-нибудь металлическим предметам, например, гаечным ключом (в пустом бачке звук будет звонким

Если звук глухой, отожмите заправочный клапан бачка. В том случае, когда после отжима клапана из бачка польется вода вместо азота, можете не сомневаться — причина неисправности в разрушении разделительной мембраны. Азот из бачка ушел в контур, а затем был сброшен через дренажный клапан, после чего бачок целиком заполнился водой.
Порванная или негерметичная мембрана — неисправность редкая, однако нужно уметь ее установить, чтобы без колебаний пойти на замену бачка…

Внимание! При стравливании азота из бачка бывает так, что из запорного клапана выходит небольшое количество воды, даже если мембрана совершенно цела. Это случается тогда, когда бачок наддували не сухим азотом, а обычным сжатым неосушенным воздухом. Пары воды, содержащиеся в таком воздухе, в бачке могут сконденсироваться. Поэтому для наддува расширительных бачков рекомендуется использовать исключительно сухой азот.
НЕКОТОРЫЕ РЕКОМЕНДАЦИИ ПО РАСПОЛОЖЕНИЮ БАЧКА
Бачок рекомендуется устанавливать вертикально таким образом, чтобы патрубок, соединяющий бачок с контуром, выходил из верхней части бачка, то есть так, как мы изображали бачок на всех предыдущих схемах. Это несколько затрудняет процедуру контроля давления в бачке, поскольку заправочный клапан будет находиться внизу, но в случае разрушения мембраны такое положение бачка, как мы только что убедились, упрощает диагностику указанной неисправности.
Когда бачок установлен заправочным клапаном вверх, становится невозможным удаление воздуха из соединительного патрубка.
Воздух, находящийся в бачке, может занимать довольно заметный объем, при этом на столько же сокращая полезный объем бачка.
Однако, даже если бачок установлен клапаном вниз , трубка, соединяющая бачок с контуром, должна быть как можно короче и не должна иметь зон, которые могут препятствовать движению воды из бачка в контур и обратно.

Бачок допускается устанавливать горизонтально, если соединительный трубопровод направлен вверх. При любом расположении бачка диаметр соединительного трубопровода должен быть не меньше диаметра выходного патрубка бачка. По тем же соображениям, что и для поз. В не допускается уменьшение диаметра соединительного трубопровода.
Все ошибки, допущенные при монтаже расширительного бачка, могут привести к появлению завышенных потерь давления и закупорке соединительного трубопровода, что в свою очередь осложняет движение воды из контура в бачок (когда вода в контуре нагревается) и из бачка в контур (когда вода в контуре охлаждается). Если дополнительный объем воды, образовавшийся в результате ее теплового расширения, не может свободно переходить в расширительный бачок, предохранительный клапан начнет сбрасывать воду из контура, что совсем нежелательно!
Примечание. Всякий раз, когда предохранительный клапан срабатывает на контуре, который заполнен водным раствором гликоля, ваши проблемы можно считать умноженными на четыре. Во-первых, гликолевые растворы запрещено сливать в канализацию, поэтому иногда предохранительный клапан оснащают дополнительной емкостью для сбора сбрасываемой жидкости. Далее, дозаправить контур раствором гликоля не так просто, как может показаться. Для этого нужно использовать насос (ручной или электрический, в зависимости от потребного количества дозаправляемой ждкости), поскольку контур находится под давлением!

Примерно через полчаса работы установки после дозаправки нужно проверить концентрацию гликоля в растворе, чтобы гарантированно обеспечить перемешивание дозаправленной порции с раствором, находящимся в контуре, и убедиться в том, что полученная концентрация гарантированно не допустит замерзания раствора в испарителе. Всего этого можно избежать, если правильно смонтировать расширительный бачок, который должен работать безупречно. Поэтому к правилам монтажа бачков на контурах, заполненных гликолевыми растворами, нужно относиться особенно внимательно!
МОЖНО ЛИ УСТАНАВЛИВАТЬ РАСШИРИТЕЛЬНЫЙ БАЧОК НА ЛИНИИ НАГНЕТАНИЯ НАСОСА?

Вновь рассмотрим контур охлаждения конденсатора в закрытой градирне (см. рис. 80.24). Запустим насос и проанализируем давления в контуре, реализуемые при температуре 20°С.
Для измерения напора насоса установим манометры на всасывании (РА) и нагнетании (PR). Тогда напор Н = PR — РА = 2,3 — 1.0 = 1,3 бар (см. раздел 79). Напомним, что в закрытом контуре напор насоса равен потерям давления в контуре, следовательно, в нашем случае потери давления АРконт = 1,3 бар.
Если разностью уровней между бачком и входом в насос можно пренебречь, то давление на входе в насос РА равно давлению в бачке

PV, то есть 1 бару: итак, когда бачок установлен на входе в насос, давление, которое показывает манометр на всасывании, равно давлению в бачке.
Теперь установим расширительный бачок на линии нагнетания насоса. Манометр нагнетания PR показывает давление в бачке, то есть 1 бар. Но контур не изменился и потери давления в нем остались равными 1,3 бар.
Поскольку эта величина должна быть равна напору насоса, то манометр на всасывании будет показывать РА= 1 бар — 1,3 бар = -0,3 бар!
Давление на входе в насос становится ниже атмосферного, что недопустимо!

Если контур герметичен по воде, это вовсе не значит, что он будет герметичен по воздуху. Поэтому, при давлении в контуре ниже атмосферного, воздух может пройти в контур через многочисленные соединения (насос, вентили и т.д.) и появятся все те проблемы, которые обусловлены наличием воздуха.
Кроме того, появится опасность кавитации насоса, тем более, когда температура воды поднимется (см. раздел 77). При этом, если насос герметичный (что очень возможно для закрытого контура), его двигатель затоплен и подшипники смазываются пленкой воды. Если в контуре в большом количестве появляются воздушные пузыри, они могут сорвать пленку и насос заклинит.

Поэтому большинство производителей насосов рекомендуют поддерживать минимальное значение давления всасывания не низке 0,5 бар.
И в завершение укажем, что именно расширительный бачок является точкой отсчета давлений в закрытом контуре. Его нужно всегда устанавливать на всасывании насоса. Так, если бачок наддут, например, давлением 0,6 бар, в точке подключения бачка давление в контуре тоже будет равно 0.6 бар. Все другие давления будут отсчитываться от этого значения. Например, манометр, расположенный на 1 м выше бачка, будет показывать давление 0,5 бар.
МОЖНО ЛИ УСТАНАВЛИВАТЬ РАСШИРИТЕЛЬНЫЙ БАЧОК НА ВЫХОДЕ ИЗ КОНДЕНСАТОРА?
На выходе из конденсатора температура воды может превышать 50°С, например, по причине падения расхода воды через конденсатор.
Если на выходе из конденсатора установить расширительный бачок, то при повышении температуры воды в бачок из контура будет поступать наиболее теплая вода, объем которой, вследствие роста температуры, будет увеличиваться.
Эта теплая вода через разделительную мембрану начнет передавать тепло азоту, который в свою очередь также начнет расширяться и поднимать давление!

Итак, теплая вода, которая поступает в бачок со сжатым азотом, будет способствовать дальнейшему росту давления азота из-за роста температуры. В результате давление азота может вырасти настолько, что сработает предохранительный клапан: вы получите ситуацию, аналогичную слишком высокому давлению наддува расширительного бачка.

Поэтому подключение расширительного бачка всегда производится к всасывающей магистрали насоса, и всегда — к наиболее холодной точке контура. Эти два требования подлежат неукоснительному выполнению.

А ЕСЛИ БАЧОК СЛИШКОМ ВЕЛИК ИЛИ СЛИШКОМ МАЛ?

На установке (см. рис. 80.28) предусмотрено, что вода может нагреваться до 60°С, однако уже при 40°С давление достигает 3 бар и срабатывает предохранительный клапан.
Вы все проверили. Заполнение контура водой, давление наддува бачка, его подключение, состояние мембраны: все абсолютно в норме.
Когда температура поднимается до 40°С, срабатывает предохранительный клапан, хотя вам нужна вода с температурой 60°С. Остается только одна причина -слишком мал объем расширительного бачка.
Чтобы понять, в чем проблема, рассмотрим две схемы: рис. 80.28 и рис. 80.29. Каждый бачок наддут давлением 1 бар,
но в первой схеме объем бачка равен 10 л, а во второй — 20 л (предохранительный клапан в обеих схемах настроен на срабатывание при давлении 3 бара).
Выполним небольшой расчет на основании уже рассмотренного нами закона Бойля-Мариотта (см. раздел 80.3): PV = const (напомним, что в качестве давления нужно рассматривать абсолютное давление).

Итак, во втором бачке может содержаться до 10 л избыточного объема воды, образующегося в результате ее теплового расширения, прежде чем давление в контуре превысит 3 бара (что приведет к срабатыванию предохранительного клапана). В первом же бачке давление превысит 3 бара, как только избыточный объем воды станет равным 5 л, то есть в 2 раза меньше! Очевидно, что именно в этом и состоит проблема первой схемы. Прирост объема воды при ее тепловом расширении уже для температуры 40°С составит 5 л, давление возрастает свыше 3 бар и дренажный клапан начинает сбрасывать воду: объем бачка слишком мал!

Отсюда следует, что чем больше объем бачка, тем больше его полезный объем и тем меньше вероятность срабатывания предохранительного клапана приросте температуры воды.
Следовательно, расширительный бачок никогда не бывает слишком большим.
Как предотвратить возможность установки бачка с недостаточно большим объемом?

а) Если вы хотите оценить полный объем воды в контуре, а затем рассчитать изменение этого объема при изменении температуры, то вам не позавидуешь. Нужно подсчитывать объемы абсолютно всех элементов контура: теплообменников, ресиверов, труб и т.д. Это долго и скучно. Заметим, что вы можете очень быстро узнать объем воды в контуре, если в процессе его заполнения запишете показания счетчика воды в водопроводе перед началом заполнения и после его окончания.
б) Если максимальная температура воды может быть задана, то прирост объема воды в контуре за счет температурного расширения рассчитывается довольно легко. Однако помните, что с ростом температуры прирост объема увеличивается очень быстро. Например, вы рассчитываете прирост объема, исходя из того, что максимальная температура воды равна 40°С, однако в процессе работы установки температура воды может иногда достигать 60°С. В этом случае окажется, что объем расширительного бачка, выбранный из условия максимальной температуры воды 40°С, будет явно недостаточным.
в) Если в контур, работавший на чистой воде, с целью его защиты от замерзания заливают раствор гликоля, то следует иметь ввиду, что увеличение объема раствора гликоля при его тепловом расширении может, в зависимости от концентрации раствора, составлять до 20%. В этом случае установленный в контуре расширительный бачок может оказаться слишком маленьким!
Разобраться в том, как работает расширительный бачок (этот очень простой и одновременно достаточно сложный элемент закрытого гидравлического контура), какие неисправности с ним связаны, значит наверняка избежать множества повторяющихся неприятностей при работе гидравлических контуров: пониженного расхода воды, отключения компрессора по командам предохранительного реле НД или ВД, срабатывания датчика защиты от замерзания воды в испарителе, кавитации и разрушения насосов, коррозии, накипи, закупорки и т.д.

80.5. УПРАЖНЕНИЕ. РАСЧЕТ ОБЪЕМА РАСШИРИТЕЛЬНОГО БАЧКА

Чтобы завершить раздел 80, рассчитаем объем расширительного бачка для контура закрытой градирни. Возьмем следующие исходные данные (см. рис. 80.30):
Объем воды в конденсаторе равен 40 л.
Объем воды в теплообменнике градирни равен 60 л.
Полная длина трубопроводов диаметром 80 / 90 мм равна 40 м.
Максимальная рабочая температура равна 60°С.
В контур заливается водный раствор гликоля с концентрацией 30%, тепловое расширение которого в диапазоне температур от 20°С до 60°С составляет 2,6% от полного объема.
Предохранительный  клапан  настроен на срабатывание при давлении 3 бара и    «я| расположен на 5 м ниже расширительного бачка.
Рис. 80.30.
Расчет объема гликолевого раствора в контуре.
Объем в трубах = 40 х (л х 0,082)/ 4 = 0,2 м3 = 200 л.
Объем в установке = 200 (трубы) + 40 (конденсатор) + 60 (теплообменник) = 300 л.
Прирост объема при расширении Vu = 300 х 2,6% = 7,8 л.

Давление наддува бачка = 5 м вод. ст. (расстояние между уровнем расширительного бачка и самой верхней точкой установки) + 5 м вод. ст. (гарантийный запас) = 10 м вод. ст. или 1 бар.
Максимально допустимое давление в расширительном бачке при температуре 60°С равно 3 бара (настройка предохранительного клапана) — 0,5 бар (разность уровней между бачком и предохранительным клапаном), то есть 2,5 бар.
Внимание: когда давление на входе в предохранительный клапан равно 3 барам, давление в бачке будет равно 2,5 бар, поскольку бачок находится выше предохранительного клапана на 5 м
Итак, когда в нашем бачке, предварительно наддутом азотом до давления 1 бар (2 бара абсолютных), будет находиться 7,8 л расширившегося раствора гликоля, давление в бачке должно быть не более 2,5 бар (3,5 бар абсолютных), чтобы не допустить срабатывания предохранительного клапана.
Обозначим через V полный объем расширительного бачка, предварительно наддутого азотом до 1 бара избыточного давления (то есть до 2 бар абсолютных).
Когда 7,8 л гликолевого раствора, образовавшихся в результате температурного расширения, перейдут в бачок, давление в нем не должно быть больше 2,5 бар избыточных, или 3,5 бар абсолютных
Объем Уазота, содержащегося изначально в бачке при давлении 2 бара абсолютных, уменьшится на величину 7,8 л, сожмется, и составит  V, = V — 7,8 л при давлении не более 3,5 бар абсолютных. Вновь используем закон Бойля-Мариотта (PV = const) при этих данных:
2 х V = 3,5 х (V — 7,8), откуда найдем V = 18,2 л-минимальный полный объем нашего расширительного бачка.
Учтите, что в данном случае мы получили значение минимально допустимого полного объема бачка. Если мы возьмем бачок с объемом, в точности равным 18,2 л, предварительно над-дутый до давления 1 бар, то при поступлении в него гликолевого раствора объемом 7,8 л давление в бачке вырастет до 2,5 бар (а 2,5 бар в бачке соответствует 3 барам на входе в предохранительный клапан, который в этом случае обязательно сработает).
Примечание. В общем случае желательно, чтобы объем расширительного бачка по меньшей мере на 25% превышал бы минимально допустимый объем. В этом случае целесообразно настраивать давление наддува бачка в соответствии с разностью уровней Н между местом размещения бачка и самой верхней точкой контура установки. Для холодильных установок контур заполняют водой (или раствором гликоля) под давлением, соответствующим высоте Н + 5 м вод. ст. Так, если давление в верхней точке контура будет равно 0,5 бар, то это давление действует дополнительно к тому, которое создает запас воды в расширительном бачке.

Подбор бачка для контуров ледяной воды см. в разделе 91.

Рассмотрим в качестве примера небольшой гидравлический контур отопительной системы, заполненной водой при температуре 20°С и давлении 1 бар.
На контуре установлен классический предохранительный клапан, настроенный на срабатывание при давлении 3 бар. Расширительный бачок наддут азотом (N2)h частично заполнен водой (см. рис. 80.1). С каждой стороны гибкой мембраны (отделяющей воду от азота) давление равно 1 бар.
Когда зажигают горелку (см. рис. 80.2), температура воды быстро растет и начинается ее расширение.
Образующийся при этом дополнительный объем воды постепенно поступает в расширительный бачок. Одновременно с этим объем бачка, занятый азотом с другой стороны мембраны, начинает уменьшаться. Уменьшение объема бачка, занятого азотом, приводит к его сжатию и, как следствие, повышению давления, которое начинает действовать во всем контуре.
Когда температура воды поднимается до 40°С, давление азота повышается до 1,8 бар. Поэтому и во всем контуре давление возрастает до 1,8 бар.

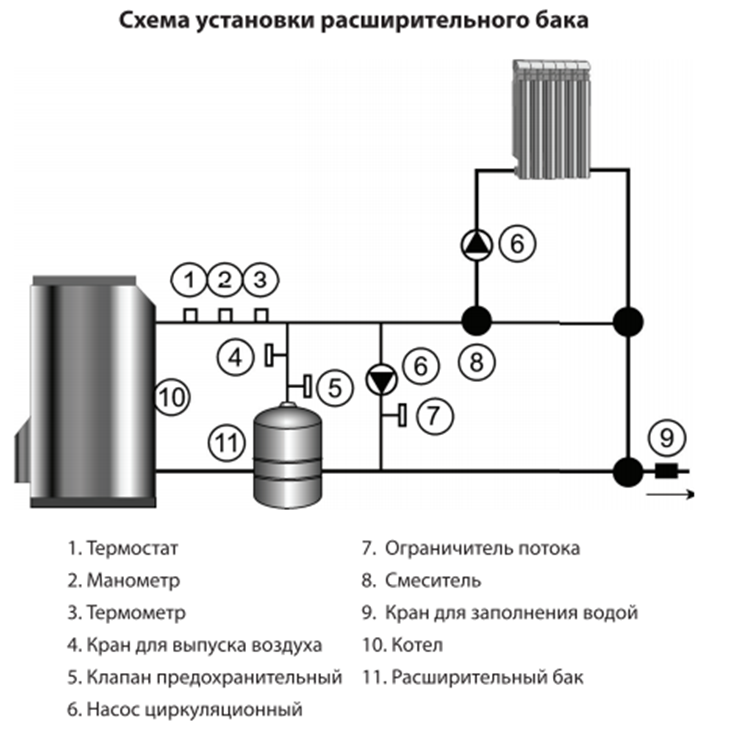

Расширительный бак.

Как работает расширительный бак?
Расширительный бак начинает работать, когда нагретая в системе отопления жидкость увеличивается в объеме и ищет дополнительное пространство. Дело в том, что при нагревании котла жидкость увеличивается в объеме примерно на 0,3% на каждые 10 °С. Получается, что при повышении температуры на 70 °С первоначальный объем воды увеличивается приблизительно на 3%.
Если вода не попадет в бак, могут потечь трубы и лопнуть котел.

Какие существуют типы расширительных баков?
Существует два типа расширительных баков — открытый и мембранный. Первый тип используется при открытой системе отопления, второй — при закрытой.

Где устанавливают расширительный бак?
Открытый расширительный бак устанавливают в верхней точке системы, мембранный — рядом с котлом.

В чем преимущества использования мембранного бака?
Использование мембранного бака имеет следующие преимущества:
— трубу бака не нужно проводить на чердак, поскольку бак располагают рядом с котлом;
— срок эксплуатации котла и радиатора продлевается, так как отсутствует контакт воды с воздухом;
— имеется возможность создать дополнительное давление, благодаря чему снижается риск образования воздушных пробок в верхних радиаторах.

На что обратить внимание при выборе мембранного бака?
В системе отопления расширение воды, а значит, и нагрузка мембраны, идет медленно и в течение всего времени работы системы меняется незначительно. А вот температура жидкости во время эксплуатации системы может достигать 90 °С. Именно поэтому при выборе расширительного бака следует обратить особое внимание на материал мембраны, который не должен разрушаться под воздействием высокой температуры.
Правда, универсального материала для мембраны еще не изобрели. Поэтому при выборе бака необходимо обратить внимание на следующие характеристики мембраны:
— рабочий диапазон температур;
— динамичность работы;
— долговечность;
— стойкость к воздействию воды;
— санитарно-гигиенические требования.
Также следует обратить внимание на материал, из которого изготовлен корпус бака. Чем он прочнее, тем дольше прослужит.

Важно правильно подобрать и объем бака — он должен быть таким, чтобы даже при сильном нагревании системы давление в ней не превышало максимально допустимого значения.

Какие существуют типы мембранных баков?
Существует три основных типа мембранных баков:
— баки с фиксированной мембраной;
— фланцевые баки со сменной мембраной;
— безнапорные баки.

Как устроен бак с фиксированной мембраной?
Бак с фиксированной (запрессованной) мембраной, как правило, устанавливают в небольших отопительных системах. Диафрагменная мембрана такого бака жестко закреплена по его периметру сечения. В одной камере бака находится теплоноситель, в другой — воздух. При этом в первоначальном положении весь объем бака заполнен воздухом. Внешняя поверхность устройства покрыта эмалью, а внутренняя — эпоксидной водостойкой краской.

Как работает бак с фиксированной мембраной?
Под давлением воздуха мембрана прижата к внутренней поверхности бака. При повышении температуры в системе увеличивается объем жидкости, возрастает давление, и вода поступает в расширительный бак, отжимая мембрану. При этом воздух в противоположной камере бака сжимается.

Каковы недостатки бака с фиксированной мембраной?
Основной недостаток такого бака — невозможность замены мембраны в случае ее повышенной влагопроницаемости или разрыва.

Как избежать разрыва мембраны?
Стоит отметить, что при нормальной работе максимальное расширение жидкости в отопительное системе происходит только в момент ее пуска. Затем давление меняется плавно, без резких скачков. Именно поэтому мембранный бак может прослужить довольно долго при условии правильной эксплуатации отопительной системы. Главное, что нужно делать, — это проверять наличие давления воздуха в баке перед началом отопительного сезона. Для этого требуется стационарный манометр.

В расширительном баке газ может сжаться только до определенного значения, которое характеризует прочность системы. Для этого устанавливают предохранительный клапан, отрегулированный до определенной величины давления, как правило, 3,5—4 бар.

Что представляют собой баки со сменной мембраной?
Фланцевые баки со сменной мембраной имеют форму груши или шара. Они сделаны из эластичного материала и широко используются в системах отопления и водоснабжения. Жидкость в таком баке находится внутри мембраны и не соприкасается с металлической поверхностью бака, поэтому внутренняя поверхность устройства не требует водозащитного покрытия. Части бака, контактирующие с водой, выполнены из нержавеющей стали или из материалов со специальным покрытием.

Как закрепляется сменная мембрана?
Сменная мембрана может закрепляться как горизонтально, так и вертикально.
Наиболее распространено горизонтальное расположение, при котором мембрана заполняется жидкостью симметрично, благодаря чему дополнительные растягивающие нагрузки отсутствуют, и исключается риск разрыва мембраны. При ее повреждении замена производится через фланец, который закреплен болтами.
Вертикальное расположение оправдано при больших размерах бака. Мембрана прикрепляется задним концом к ниппелю с помощью резьбы.

Что представляет собой безнапорный бак?
Безнапорный бак является частью автоматической расширительной системы, управляемой компрессором. Такие системы рассчитаны на отопление помещений огромной площади.
Дело в том, что для обеспечения теплом больших объектов, для которых расчетные объемы баков составляют несколько . тысяч литров, остро встает проблема размещения оборудования. Именно поэтому для таких помещений используется специальная установка поддержания давления — безнапорный расширительный бак и узел регулирования давления (насос).

Когда температура в системе повышается, открывается клапан. Он забирает из системы излишки теплоносителя и отправляет их в бак. При снижении температуры вода из бака закачивается обратно в систему с помощью насосов. Получается, что такая установка поддерживает оптимальное давление в системе.

Как рассчитать нужный объем открытого расширительного бака?
Объем открытого расширительного бака рассчитывают по формуле: Vpб = 0,05 x Vсист, где Vpб — объем расширительного бака (л), Vсист — полный объем системы отопления, то есть объем всех труб, радиаторов и нагревательного котла.

Как рассчитать нужный объем мембранного расширительного бака?
Для этого следует определить избыточный объем теплоносителя при нагревании и коэффициент заполнения бака. Соотношение этих величин — нужный объем расширительного бака.

Необходимо воспользоваться формулой: Vбака = Vpac / f, где Vбака — фактический объем расширительного бака (л), Vpac — избыточный объем теплоносителя при нагревании (л), f— коэффициент заполнения бака.

Чтобы определить избыточный объем теплоносителя при нагревании, следует умножить величину полного объема системы на коэффициент объемного расширения теплоносителя: Vpac = Vсист x ß, где Vpac — избыточный объем теплоносителя при нагревании (л), Vсист — полный объем системы отопления, &szlig — коэффициент объемного расширения теплоносителя. Поскольку последняя величина зависит от температуры, следует узнать максимальную температуру теплоносителя.

Как рассчитать коэффициент заполнения расширительного бака?

Коэффициент заполнения бака — это величина, показывающая, какой процент объема бака может занимать теплоноситель.

Эта величина рассчитывается по формуле: f = (Pmax — Pгаза) / (Pmax + 1), где Pmax — это максимальное давление теплоносителя, которое может приниматься равным давлению срабатывания предохранительного клапана; Pгаза — предварительно давление газа в баке, которое фактически равно предварительному давлению теплоносителя.

Pгаза определяется по формуле: Pгаза = Pг + 0,3, где Pг — это гидростатическое давление системы отопления, то есть давление, вызванное разницей между самым верхним и самым нижним элементом системы отопления.

Pг определяется по формуле: Pг = 0,1 + ρ + hг, где hг (м) — расстояние по вертикали от самой нижней до самой высокой точки системы отопления, ρ (г/см3) — плотность теплоносителя (для воды — 1).

Стоит отметить, что коэффициент заполнения бака должен быть не менее 50%.

Если расширительный бак установлен после циркуляционного насоса, предварительное давление газа определяется так: Pгаза = Pг + 0,3 + Pнасоса,

Расширительный баки Zilmet | santehmetservis.ru

Zilmet – известная компания мирового уровня с многолетним успешным опытом по производству мембранных расширительных баков для систем водоснабжения и отопления. Свою деятельность компания начала в далекие 60-е и за это время накопила огромный опыт в технологии изготовления изделий, ежегодно усовершенствуя производственный процесс.

На сегодняшний день, итальянская компания прочно утвердилась в рейтинге серьезного конкурента. Расширительные баки ТМ Zilmet изготавливаются по уникальным технологиям, соблюдая все стандарты качества и безопасности. При помощи такого высококлассного сертифицированного оборудования ежечасно создаются и подключаются качественные системы отопления и водоснабжения.

Каждый потребитель должен, учитывать для каких целей приобретает расширительный бак, т.к. именно от комплектации и вида оборудования зависит его стоимость.

Расширительные баки Zilmet мембранного типа выпускаются различной ёмкости и используются для приёма воды, которая в избыточном количестве может появляться в системе, в качестве резервуара для запаса воды, которая необходима для поддержания соответствующего гидравлического давления в системе, а также для исключения утечки воды. При помощи такого оборудования поддерживается постоянное давление в системах водообеспечения и отопления для исключения пневмогидравлического удара.

Расширительный бак Zilmet имеет следующую конструкцию – это корпус, который изготавливается из прочной стали, окрашенный синим цветом, и состоит из нескольких камер. Камеры разделены между собой специальной мембраной, одна содержит закаченный воздух и называется воздушной, мембрана отделяет ее от водяной камеры и не дает проникновению туда воды. В воздушной камере имеется клапан, который позволяет выпускать воздух и таким образом регулировать давление в ёмкости. Вся вода, поступающая в бак, циркулируется только в водяной камере, а мембрана, соприкасающаяся с водой, изготовлена из специального резинового гигиенического материала – бутил. Мембранный расширительный бак для водоснабжения легко монтируется и не вызывает вопросов в процессе эксплуатации. Работает бак от электросети, при подключении, начинается закачивание воды в водяную камеру, а в это время, в воздушной камере объём воздуха уменьшается и обратнопропорционален объёму поступающей воды. Уровень давления в баке отображается на манометре, максимальный уровень которого может составлять 10 бар. Баки мембранного типа рассчитаны на рабочую температуру от -10 до +99 градусов.

Итальянская компания предлагает широкую линейку расширительных баков для бытового и промышленного водоснабжения:

  • zilmet ultra pro – отлично себя зарекомендовали в сфере холодного, горячего водообеспечения, допуская использование с питьевой водой. Такие баки совместимы с погружными и поверхностными насосами, с рабочим объёмом от 8 до 3000 л. Бывают горизонтального типа и вертикального.
  • zilmet hydro – pro – баки, которые эксплуатируются в системах питьевого и технического водообеспечения. Отличительной особенностью является конструкция бака, позволяющая использовать ёмкость даже в жестких режимах эксплуатации. Выпускаются в вертикальном исполнении.
  • zilmet inox – pro – такие баки особенны по своей структуре, позволяя взаимодействовать с известковыми примесями. Изготавливаются из нержавеющей стали высочайшего качества с бутиловой мембраной фиксирующего типа, защищая все детали от разрушения и повреждения и позволяя их эксплуатировать в условиях жаркого климата в прибрежных регионах. Подходит для питьевой воды.

Расширительные баки для отопления Zilmet используют в качестве автономной системы отопления в частных домах, коттеджных постройках и различных отдельных сооружениях. Такие баки служат специальными установками для равномерного распределения рабочей среды в системе отопления. Конструкция расширительного бака, состоящая из двух отделений и резиновой мембраны, позволяет создать замкнутую систему отопления. В двух камерах бака – воздушной и водяной происходят взаимосвязанные процессы, под давлением во время расширения воды, воздух в воздушной камере сжимается, а при обратном процессе, вода поступает в другую камеру. Обеспечивая комфортное отопление, расширительный бак может монтироваться в разные места, в зависимости от типа самой системы. В качеств материала для изготовления баков, используется термостойкая углеродная сталь, сверху окрашенная красным цветом.

Расширительные баки для отопления представлены следующими моделями:

  • zilmet cal – pro – это расширительные баки мембранного типа. Учитывая особенность системы отопления, где сжатие воды недопустимо, в баках имеется специальная расширительная камера, которая служит своеобразным резервуаром для лишней воды. Такие агрегаты устанавливаются в любых помещениях частного типа, где предусмотрена система автономного отопления. Бак подключается и создаёт замкнутый тип системы отопления. Объём ёмкости может составлять от 4 до 900 л и подбирается индивидуально. Допустимая рабочая температура колеблется от – 10 до +90 градусов.
  • zilmet oem – pro отличаются от других расширительных баков своей необычной формой. Это баки плоской формы, которые подходят для любых котлов. Такие качественные и надежные агрегаты способны удовлетворить любые потребности в системе отопления, за счет того, что выпускаются различной формы: круглые, прямоугольные; различной величины и объёма. Такие расширительные ёмкости бывают разных объёмов – от 7 до 24 литров. Подбор объема для плоского расширительного бака осуществляется индивидуально и рассчитывается по специальной формуле, зависит от допустимой рабочей температуры в системе, давления, а также давления воздуха и объёма воды в самой системе отопления.

Zilmet баки расширительныедля, считаются долговечными, надежными агрегатами. Удобны в обслуживании, обеспечивая комфортное водоснабжение и отопление. Приобретая расширительные баки Zilmet для водоснабжения и отопления, Вы можете рассчитывать на достаточно длительный срок службы, т.к. инструкция производителя отмечает, что срок эксплуатации такого агрегата неограничен.


Расширительный бак для водоснабжения — виды, расчет, выбор

Автор Монтажник На чтение 17 мин Просмотров 10.8к. Обновлено

При монтаже систем автономного водоснабжения помимо водозаборных электронасосов используют автоматические приборы управления их работой, монтируемые по-отдельности или входящие в состав насосных станций. Один из основных узлов автоматики — расширительный бак для водоснабжения, являющийся незаменимым элементом и выполняющий в системе ряд важных функций.

Если для забора воды с небольших глубин применяют поверхностные насосные станции, в состав которых входит расширительный бак (гидроаккумулятор), то при использовании погружных электронасосов прибор приобретается отдельно. Перед покупкой подходящего гидроаккумулятора полезно знать их разновидности, схемы подключения, варианты монтажа и настройки приборов. Любому потребителю, самостоятельно занимающемуся монтажом автономной системы водоснабжения, не помешают знания о формулах расчета объема мембранного бака и критериях его выбора с учетом советов опытных специалистов.

Рис. 1 Расширительный бак для водоснабжения в частном доме

Какие функции выполняет расширительный бак в водоснабжении

Мембранный бак для водоснабжения — многофункциональный прибор, ни одна автономная система, за исключением использующих дорогостоящие погружные электронасосы с частотным управлением, не может обойтись без его использования. Чтобы ответить на вопрос, для чего нужен бак в системе, следует рассмотреть его конструктивное устройство и принцип работы.

Все мембранные баки состоят из двух основных частей, включающих в себя металлический бачок и внутреннюю эластичную мембрану с запрессованным в крышку корпуса входным штуцером. При работе электронасоса на закрытые краны вода поступает во внутреннюю эластичную оболочку и происходит ее растяжение (расширение), в определенный момент водоподача прекращается и гидробак остается в наполненном состоянии.

Когда краны открывают, вода из гидроаккумулятора поступает в систему с определенным давлением за счет сжатия эластичной мембраны до момента повторного запуска насоса, который снова качает воду для наполнения бака. Процессом включения-отключения электронасоса управляет реле давления, для его настройки на пороги срабатывания используют встроенный в систему манометр.

Рис. 2 Конструктивное устройство горизонтального бака

Расширительный бак для водоснабжения в качестве гидроаккумулятора

Из принципа работы гидробака понятно, что он накапливает (аккумулирует) некоторый объем воды в своем внутреннем эластичном баллоне или части корпуса. Благодаря этому в системе определенное время поддерживается нужное давление, а также создается некоторый запас воды, полезный в аварийных ситуациях при кратковременном отключении электричества, повреждениях водопровода, отказе электронасоса.

Некоторые домовладельцы устанавливают гидробаки большого объема внутри дома — это позволяет делать значительные запасы водных ресурсов.

Однако к большим объемам гидроаккумуляторов следует подходить с практической точки зрения — в крупногабаритных баках вода задерживается дольше и реже обновляется, поэтому при перерывах в водопотреблении велика вероятность ее порчи с неприятными для пользователя последствиями.

Гидробак для стабилизации напора в системе

Так как наполненная водой емкость гидробака отдает водные ресурсы в течение длительного времени, зависящем от его объема и потребления, ровное давление в водопроводе поддерживается длительной период времени. При отсутствии накопительной емкости трубопровод освобождался бы от водных ресурсов быстрее — это вызывало бы быстрое падение давления в системе и частое включение электронасоса.

Рис. 3 Принцип работы гидроаккумулятора

Расширительный бак для защиты от гидроударов

Защита от гидроударов — один из ответов на вопрос, зачем нужен гидробак. Принцип компенсации им гидроударов в системе заключается в следующем: при отключении — включении электронасоса происходит резкая остановка или движение водных потоков. При этом в силу инерционности вода оказывает физическое воздействие на оболочку трубопровода, запорную и регулирующую арматуру, передавая им свою кинетическую энергию. Узлы и детали водопроводной системы начинают смещаться, в результате чего происходит ослабление резьбовых и компрессионных соединений, крепежа трубопровода, появляется сбои в работе автоматики.

Эластичная накопительная емкость для системы водоснабжения в виде оболочки внутри гидробака при движении и остановке водного потока растягивается или сжимается в первую очередь — это позволяет предотвратить физическое воздействие на другие узлы водопровода.

Статья по теме:

Схема водоснабжения частного дома от скважины с гидроаккумулятором. В отдельной статье даются схемы подключения гидроаккумулятора, рассказывается про монтаж водоснабжения из скважины с погружным и поверхностным насосом.

Гидроаккумулятор для увеличения срока службы насосного оборудования

Принцип работы автоматики включения и отключения электронасоса состоит в реакции реле на заполнение емкости гидробака водой — как только внутренняя резиновая оболочка начинает растягиваться и оказывать сопротивление давлению водных масс, в определенный момент срабатывает реле давления и отключает электронасос. Понятно, что чем дольше заполняется водой внутренняя оболочка гидробака, тем большее время насос находится во включенном состоянии.

Аналогично при водозаборе вода из бака уходит медленнее и соответственно реле на включение электронасоса срабатывает через значительный промежуток времени.

Учитывая приведенные выше рассуждения понятно, что чем больше объем гидроаккумулятора, тем меньше количество циклов включения — отключения электронасоса и соответственно увеличивается продолжительность его функционирования вместе с управляющим реле.

Рис. 4 Гидробаки для отопительных систем – популярные бренды

Какие бывают типы мембранных баков

Закрытые гидробаки используют в системах отопления и водоснабжения, хотя они имеют одинаковое конструктивное устройство, у отопительных видов мембрана сделана из термостойкой резины, а наружная поверхность бака, в отличие от голубых для водоснабжения, окрашена в красный цвет.

Также физические параметры баков для водоснабжения и отопления отличаются предельно допустимыми параметрами рабочих давлений соответственно в 10 и 5 бар и как отмечалось выше, максимальной термостойкостью внутренних оболочек в 70 и 120° С.

Также расширительные баки для водоснабжения имеют следующие отличия:

  1. По способу установки различают модели вертикального и горизонтального расположения, последние, как правило, имеют меньший объем и всегда используются в составе насосных станций.
  2. Гидроаккумуляторы отличаются друг от друга объемами, самый малый из предлагаемых на рынке агрегатов рассчитан на 8 л, а наибольшую емкость имеет вертикальный гидробак бренда Wester, вмещающий 10000 л воды.
  3. Материалом изготовления резервуаров гидробаков служит легированная сталь с высоким содержанием углерода, обладающая антикоррозионными свойствами, снаружи она обычно покрывается лакокрасочными материалами. Иногда баки производят из нержавейки, которая обладает более высокой сопротивляемостью коррозии.

Рис. 5 Разновидности мембран

Внутренняя оболочка гидробака изготавливается из следующих материалов:

  • Натуральной каучуковой резины (Natural) белого цвета с рабочим температурным диапазоном от -10 до +70 °С, материал можно использовать для аккумулирования питьевой воды. Рабочий ресурс при полном растяжении оболочки из каучука составляет 10 – 15 тысяч сокращений, при наполнении водой не более 20% от объема предельное количество сжатий достигает 50 тысяч. К недостаткам натурального каучука относят способность микропор пропускать воду при высоких давлениях — в результате на внутренних стенках гидробака выпадает конденсат, вызывающий ускоренную коррозию металла.
  • Синтетической этилен-пропиленовой резины EPDM со сроком службы, рассчитанным на 100 тысяч сокращений, оболочка предназначена для эксплуатации в гидробаках систем отопления, диапазон рабочих температур материала от -10 до +120 °С.
  • Универсальной синтетической резины из бутила (Butyl) с ресурсом в 50 — 60 тысяч сокращений, подходит для систем с питьевой водой и часто устанавливается в гидробаки насосных станций, выдерживает температуры от -10 до +100 °С. Отличается от натурального каучука низкой водонепроницаемостью.
  • Оболочки из резины SBR устанавливаются в гидробаках для работы с технической водой температурой от -10 до +100 °С.

По способу исполнения оболочки гидроаккумуляторов бывают плоскими и баллонного типа.

Также гидроаккумуляторы отличаются между собой конструктивным расположением мембран в корпусе бака.

Рис. 6 Гидробак со сменной оболочкой – внутреннее устройство

Мембранный бак со сменной мембраной

Гидробаки с данным методом крепления диафрагмы легко отличимы от аналогов наличием в передней части крышки из нержавейки (оцинкованной стали, пластика) с болтовым креплением.

В конструкции предусмотрена возможность замены внутренней оболочки, которая оснащена специальной горловиной и зажимается фланцем с помощью нескольких болтов. В гидробаках большого объема оболочка дополнительно фиксируется за хвостовой выступ в задней части к ниппелю, через который производится подкачка воздуха.

Основная задача при смене эластичного баллона — точно разместить его горловину в посадочном гнезде гидробака и не пережать при фиксации фланцевыми болтами. Преимуществом данного вида гидроаккумуляторов является отсутствие контакта воды с внутренней поверхностью металлического бака — это предотвращает коррозию и увеличивает срок службы прибора.

Бак со стационарной диафрагмой

В подобных конструкциях цилиндрический корпус состоит из двух половинок, при сборке резиновая диафрагма надежно запрессовывается между ними. Попадающая внутрь корпуса вода контактирует с внутренней поверхностью бака и оказывает на него негативное воздействие, ускоряя коррозию.

Чтобы предотвратить разрушение металла, внутренние стенки резервуара покрывают антикоррозионными составами. Конструкция с неразъемным соединением чаще используются в гидробаках отопления, техническая резина которых в отличие от пищевой имеет более высокие температурные характеристики и рассчитана на большее число циклов сжатия и расширения. К тому же диафрагма расширительных баков отопления не работает в режимах сильного сжатия и расширения, что еще более увеличивает срок ее службы и делает неразборную конструкцию оправданной с технической точки зрения.

Рис. 7 Материалы изготовления и конструктивное устройство мембранного бака со встроенной диафрагмой

Установка и настройка гидроаккумулятора

Установка бака в системе водоснабжения производится вместе с реле давления, сухого хода (при использовании погружных электронасосов) и манометром. В большинстве случаев для подключения этих приборов используют пятивходовой фитинг с отводами стандартных диаметров и резьбы для подключения: напорного трубопровода от электронасоса, внутридомовой водопроводной магистрали, реле давления, манометра и гидроаккумулятора. При монтаже обвязки гидроаккумулятора выполняют следующие операции:

  1. В трубопровод, идущий от электронасоса, помещают фильтр грубой очистки от песка. Многие профессионалы и мастера специализированных фирм устанавливают вместо или вслед за фильтром очистки от песка прибор тонкой очистки, мотивируя это тем, что при таком расположении не будет загрязняться мембрана реле давления, являющаяся основным исполнительным элементом в автоматической системе управления. Однако подобное подключение к системе водоснабжения приводит к тому, что электронасос вынужден работать на фильтр тонкой очистки с низкой пропускной способностью — это потребует приложения большей мощности и может привести преждевременному выходу агрегата из строя из-за перегрузки (перегрева).
  2. Далее за фильтром грубой очистки в линию помещают пятивходовой фитинг. К нему прикручивают реле давления и манометр. Для удобства пользования в случае выхода из строя, к примеру, гидроаккумулятора или любых элементов автоматики, в систему устанавливают отсекающие запорные краны. Один из них ставят на выходе пятерника, предназначенного для подключения к гидроаккумулятору, второй устанавливают на входе внутридомового трубопровода.

Рис. 8 Схема обвязки гидроаккумулятора с поверхностным насосом

  1. Иногда требуется слить воду из гидроаккумулятора, в этом случае от запорного шарового крана откручивают гибкую подводку и освобождают резервуар, по аналогии поступают и с внутренней водопроводной системой, спуская воду через дополнительный кран в линии или через весь трубопровод в скважину.
  2. Для нормального функционирования погружного электронасоса обязательна установка реле сухого хода. Для этого перед пятивходовым фитингом ставят тройник с боковым отводом, в который вкручивают реле.
  3. Многие устанавливают шаровый кран в напорный трубопровод от электронасоса на входе пятивходового распределителя. Данное действие не совсем понятно с точки зрения логики (зачем нужен кран) — обычно в водопроводную магистраль на выходе погружного электронасоса или всасывающего напорного трубопровода поверхностной насосной станции ставят обратный клапан, предотвращающий стекание воды обратно в скважину через электронасос или трубу. А если понадобится слить воду из внешнего подземного трубопровода обратно в скважину, это можно сделать открыванием обратного клапана (дополнительного вентиля) — за счет уклона проложенного трубопровода к источнику она уйдет самотеком. К тому же при случайном закрытии шарового крана, его засорении, потере работоспособности, насос будет качать воду в закрытую систему без автоматики и выйдет из строя.
  4. К запорным шаровым кранам подключают с помощью гибкой подводки гидроаккумулятор и внутридомовой трубопровод.
  5. Собранный узел вместе с пятерником и элементами автоматики обычно крепят к стене помещения, в котором находится поверхностный электронасос, гидроаккумулятор. Если это невозможно по каким-либо причинам, пятерник прикручивают ко входному патрубку гидроаккумулятора напрямую или через переходной отрезок трубы, аналогичным образом поступают при подключении узла к электронасосу.

Статья по теме:

Насосные станции водоснабжения для частного дома. Возможно, читая, что такое расширительный бак для водоснабжения, будет интересно узнать, что из себя представляет, из каких элементов состоит и как работает насосная станция для водоснабжения, а также характеристики, как выбрать, производители и цены.

Рис. 9 Расширительный бак для водоснабжения с обвязкой в кессонном колодце

Настройка гидроаккумулятора

В любом гидроаккумуляторе на задней части корпуса имеется штуцер, рассчитанный на накачку воздуха ручным насосом с определенным давлением. Это делается для того, чтобы эластичный баллон функционировал в оптимальном режиме без критичных изменений своего физического состояния.

То есть, если давление воздуха внутри гидробака между стенками эластичного баллона и металлического корпуса будет выше минимального в системе, мембранная оболочка сожмется, потеряет свою форму и быстро выйдет из строя. Поэтому давление воздуха внутри гидроаккумулятора устанавливается с таким расчетом, чтобы оно никогда не превышало минимальное в системе, для приблизительных расчетов берется 10% уменьшение. Второй метод расчета нужного давления внутри гидроаккумулятора — умножение нижнего порога срабатывания реле на 0,9, к примеру, при предельном значении в реле 1,7 бар после умножения на 0,9 получим необходимое давление внутри гидробака 1,53 бара.

Настроить нужную разницу давлений в гидроаккумуляторе и системе можно двумя способами: в первом случае меняют нижний порог срабатывания реле, во втором — давление воздуха в мембране аккумуляторного бака.

К примеру, рассмотрим типовые значения порогов срабатывания гидравлического реле 1,4 — 2,8 бар и давления внутри гидроаккумулятора в 1,5 бар. В первом случае мы настраиваем реле на отключение при давлении в системе около 1,7 бар. Если необходимо регулировка расширительного бака для водоснабжения с изменением внутреннего давления, поступают следующим образом:

  • Открывают запорный кран или откручивают гибкую подводку, сливая воду из гидроаккумулятора.
  • Снимают защитную крышку с задней части, освобождают ниппель и вставляют в него автомобильный манометр, измеряя давление.
  • Если его нужно уменьшить, просто стравливают воздух до получения нужных показаний манометра.
  • Для увеличения давления внутри гидробака подключают к ниппелю обычный автомобильный насос и накачивает воздух до необходимого значения, периодически проверяя показания манометром.

Рис. 10 Таблица для расчета объема гидроаккумулятора

Расчет объема гидроаккумулятора

Подбор мембранного бака в первую очередь производят по его главному параметру — объему, если он мал, система будет работать неэффективно со слишком частыми включениями электронасоса и небольшими гидроударами. При превышении объема застой воды в баке может сделать ее непригодной для питья.

Для расчета объема гидробака используют следующую формулу:

Vt = 16,5 · Qmax/А · Pmax · Pmin/(Pmax – Pmin) · 1/Pg, где:

  • Vt — объем гидробака;
  • Qmax – подача воды в единицу времени, измеряется в литрах в минуту, стандартное водопотребление для одной семьи составляет 3м3/час или 50 л/мин;
  • А – допустимое число включений электронасоса за один час, зависит от мощности агрегата, для большинства погружных моделей предельный показатель равен 20;
  • Pmax и Pmin – величины давлений отключения и включения электронасоса в барах, их типовые усредненные значения соответственно 3 и 1,5 бара;
  • Pg – давление воздуха внутри гидроаккумулятора в барах, рассчитывается умножением Pmin на 0,9 (0,9 х 1,5) = 1,35.

В результате получаем:

Vt = 16,5 · 50/20 · 3 · 1,5/(3 – 1,5) · 1/1,35 = 91,66 л

Как видно из таблицы на рис. 10, максимальный объем воды внутри любого расширительного бака не превышает 50% от его паспортных данных.

Расширительный бак для водоснабжения в различных системах – схемы монтажа

Помимо работы в качестве оборудования для автономного водопровода, мембранный расширительный бак для водоснабжения нередко используют в других целях, устанавливая его в отопительные, водосборные и водоснабжающие системы различного инженерного исполнения. При этом основные критерии выбора — температурные характеристики внутренней оболочки, объем бака и способ его размещения на поверхности.

Рис. 11 Гидробак с бойлером косвенного нагрева – схема и пример размещения

Обвязка бойлера косвенного нагрева

Бойлер косвенного нагрева предназначен для создания запасов горячей воды в доме, конструктивно он выполнен в виде металлического утепленного резервуара для сбора воды, внутри которого находится отопительный трубопровод. Поступающая в бойлер холодная вода нагревается трубами, по которым циркулирует теплоноситель системы отопления — таким образом установка не потребляет электроэнергию, а потребитель всегда имеет запас горячей воды. Также петлевая схема подключения трубопровода бройлера с рециркуляцией не позволяет остывать воде в трубах.

Общеизвестно, что при нагреве вода расширяется и в закрытом бройлере из-за этого повышается давление. Для компенсации к нему подключают вертикально установленный расширительный бак для систем водоснабжения, оболочка которого принимает на себя возросшее давление воздуха.

Рис. 12 Вертикальный расширительный бак для водоснабжения в системах обезжелезивания

Запас воды

Для обеспечения автономного водоснабжения вовсе не обязательно устанавливать погружные или поверхностные электронасосы в водные источники и производить непрерывный водозабор. Альтернативный метод — кратковременный сбор воды и хранение ее запасов в накопительной емкости. Для его реализации на чердаке дома устанавливают накопительный бак, наполняют его водой из любого источника с помощью электронасоса, предусматривая разрыв цепи электропитания поплавковым выключателем, установленным на стенке накопительной емкости.

Недостатком способа сбора жидкости в накопительную емкость является неудобство ее размещения на чердаке, а также низкий напор без мембраны при малой высоте расположения (1 бар на 10 метров вертикального водного столба), не всегда достаточный для комфортного водопотребления.

Альтернатива данному варианту — использование накопительного гидробака большой емкости. Его можно разместить в любом месте дома и даже в подвале, а элементом, управляющим электронасосом, служит реле давления. В этом случае подобранный гидробак обеспечит значительно больший напор воды во внутреннем водопроводе по сравнению с накопительной емкостью на чердаке. Его второе немаловажное преимущество — нахождение внизу, благодаря этому подключаемый трубопровод не будет портить дизайн и эстетичный вид дома в отличие от накопительного бака, к которому придется протягивать линию по верху.

Рис. 13 Схема монтажа гидроаккумулятора в системе со скважинным насосом

Забор воды из скважины

Технология подключения гидроаккумулятора к магистрали автономного водоснабжения с подачей воды из скважины была рассмотрена выше, в этом случае гидроаккумулятор обычно используют в составе насосной станции или размещает его отдельно, рядом со скважинным насосом. Бак также может находиться в доме, намного реже его помещают на поверхности в отдельной пристройке.

Забор воды из емкости

Не всегда водозабор производят для бытовых нужд и питья, нередко вода нужна в хозяйстве для полива огородов, автомоек, наполнения бассейнов или рукотворных прудов. В этом случае ее чистота не играет большой роли, и она может быть взята из различного вида источников или емкостей — озер, прудов, крыниц, бочек для сбора дождевых осадков. Использование поверхностных насосов при этом требует постоянного надзора, поэтому рационально применять для водосбора автоматически отключаемые насосные станции, в состав которых обязательно входит горизонтальный гидробак. Прибор предотвратит нежелательные гидравлические удары и обеспечит работу отключающей автоматики от реле давления, если оно не подходит, его отсоединяют от питания, меняют на реле сухого хода или на входе напорной трубы ставят переходник с реле протока.

Рис. 14 Схемы насосных станций для дома

Советы по выбору оптимально подходящего бака

При выборе гидробаков руководствуются следующими соображениями:

  1. Гидроаккумулятор со сменной оболочкой баллонного типа имеет ряд преимуществ перед изделиями со встроенной диафрагмой — позволяет менять баллон, что выгодно из-за не слишком высокого срока службы изделий из натуральных материалов. К тому же вода в баллонных баках не контактирует с его стенками — это снижает требования к коррозионной стойкости металлического резервуара.
  2. Съемный фланец лучше подобрать из прочной нержавейки, имеющей высокий срок службы.
  3. Необходимый объем гидроаккумулятора определяют по приведенным выше формулам, чтобы избежать расчетов, можно воспользоваться готовыми таблицами.
  4. Материал баллона в системах забора питьевой воды выбирают из экологически чистой пищевой резины, лучше всего данным требованиям подходит бутил.
  5. При покупке рассматривают производителей с учетом оптимального соотношения цены и качества, одними из лучших считаются гидроаккумуляторы Zilmet (холдинговая компания со штаб-квартирой в Италии), Reflex (Германия), понятно, что в качественных показателях им уступают агрегаты Джилекс и Wester российского производства, Аквасистем российской сборки из итальянских комплектующих.

Рис. 15 Стоимость популярных моделей гидроаккумуляторов 2019 г

Гидроаккумулятор — один из важнейших узлов в системе автономного водоснабжения, от физических параметров, конструкции и материалов изготовления которого во многом зависит ее функционирование. Чтобы выбрать подходящий агрегат, определяют его необходимый объем по несложным формулам или таблицам, далее подбирают модель из ряда брендов отечественного и зарубежного производства по оптимальному соотношению цены и качества, рассматривая материалы изготовления и руководствуясь отзывами, советами специалистов.

Бак расширительный системы охлаждения — Энциклопедия по машиностроению XXL

Бак расширительный системы охлаждения 177— 78, ISO, 275  [c.286]

Расширительный бак системы охлаждения наддувочного воздуха конструктивно объединен с расширительным баком 1 системы охлаждения дизеля в один общий бак, разделенный на два отсека двойной перегородкой. Оба бака в нижней части соединены между собой трубопроводом с запорным вентилем 58, а в верхней — трубкой 63, которой бак наддувочного контура соединяется с атмосферой.  [c.82]


От воздействия наружного воздуха бак защищен уложенными на верхнем листе термоизоляционными пакетами из мипоры, закрытыми приваренным к рамке листом. Через штуцера и подпиточные трубы вода из расширительного бака поступает во всасывающие трубопроводы водяных насосов дизеля. Паровоздушная смесь отводится в верхнюю часть бака из системы охлаждения дизеля через штуцер и трубу. По трубопроводам отвода паровоздушной смеси в бак поступает также вода, но расход ее при малой площади проходного сечения трубопроводов незначительный, поэтому теплообмена между обеими системами через общий бак практически нет.  [c.85]

На рис. 18.6, а приведена схема водяной системы охлаждения двигателя автомобиля. Основными элементами этой системы являются радиатор (теплообменник) 1, насос 4, рубашка охлаждения двигателя 6, термостат 3, расширительный (компенсационный) бак 5 и соединительные трубопроводы.  [c.261]

Система охлаждения тепловозного дизеля замкнутая и состоит из водяного пасоса водяного холодильника, охлаждаемого воздухом расширительного бака терморегулятора и трубопроводов с арматурой.  [c.130]

Заливные горловины предназначены для заливки охлаждающей жидкости или промывочных растворов при чистке полостей системы охлаждения. Они располагаются в верхней части системы охлаждения на радиаторах или расширительных баках. Нередко в заливных горловинах устанавливают паровые или паровоздушные клапаны.  [c.178]

Система охлаждения имеет расширительный бак и обеспечивает охлаждение цилиндров двигателя, наддувочного воздуха и смазочного масла. Циркуляция воды осуществляется центробежным насосом. Система заполняется конденсатом или умягченной  [c.275]

Система охлаждения тепловоза предназначена для отвода тепла от воды, охлаждающей дизель, а в ряде случаев и от масла дизеля и масла, циркулирующего в гидропередаче, а также для охлаждения наддувочного воздуха, поступающего в дизель. В эту систему входят водяной насос дизеля воздушно-водяные секции холодильника и другие теплообменные аппараты тепловоза, в которых одним из теплоносителей является вода расширительный бак трубопроводы и вспомогательные приборы.  [c.237]

На тепловозах система охлаждения обычно бывает открытого типа расширительный бак сообщается с атмосферой. Чтобы избежать кипения, температура воды в системе открытого типа не должна достигать 100° С. На рис. 171, а показана схема системы охлаждения тепловоза ТЭЗ. Горячая вода из сборного трубопровода дизеля 1 поступает в воздушно-водяные секции холо-  [c.237]


Наблюдают за системой охлаждения, давлением воды в напорной магистрали и ее температурой. Следят за циркуляцией воды в системе и температурой воды, выходящей как из отдельных цилиндров дизеля, так и из всего дизеля в целом. Следят за уровнем воды в расширительном баке и при необходимости пополняют его водой. Если температура выходящей воды чрезмерно повысится, то подают холодную воду постепенно. Если невозможно увеличить подачу холодной воды, уменьшают нагрузку дизеля или останавливают его.  [c.259]

Для системы охлаждения дизеля применяют конденсат или пресную воду, имеющую незначительное количество солей, свободную от взвещенных частиц и содержащую необходимое количество противокоррозионных присадок. Анализ охлаждающей воды необходимо делать на каждом техническом обслуживании ТО-3. Воду в водяную систему заливают, как правило, под давлением через соединительные головки. Доливать воду можно через трубу паровоздушного клапана, но обязательно используя сетку № 05. Уровень воды в расширительном баке контролируют по водомерному стеклу. Уровень должен быть не менее середины водомерного стекла и не более верхнего уровня, обозначенного на баке.  [c.250]

Для обеспечения постоянного заполнения водой системы охлаждения над двигателем устанавливается расширительный бак  [c.118]

Неплотность газового стыка можно обнаружить при работающем дизеле по выбросу воды из системы охлаждения через горловину расширительного бака или ультразвуковым дефектоскопом (см. 7). Искатель дефектоскопа прикладывают к торцу патрубка, отводящего воду из полости гильзы.  [c.145]

Датчик-реле уровня устанавливается на расширительном баке системы охлаждения для сигнализации при понижении уровня воды до нижнего предела. Датчик-реле устанавливают так, чтобы штепсельный разъем располагался с левой стороны, если смотреть на крышку 12 (см. рис. 15). Под крышкой 12 имеется болт 14, которым датчик-реле приводится в положение эксплуатации (индекс на головке винта располагается против буквы Э на корпусе реле) и в положение транспортировки (индекс на головке винта располагается против буквы Т на корпусе реле). Установить реле из положения транспортировки в состояние эксплуатации можно, сняв крышку 12, повернув болт 14 против часовой стрелки на 180° и поставив крышку 12 на место.  [c.160]

Датчик-реле уровня установлен на расширительном баке системы охлаждения для сигнализации при понижении уровня воды  [c.118]

Вентиль 58 служит для заполнения водой системы охлаждения наддувочного воздуха путем перепуска ее из расширительного бака системы охлаждения дизеля.  [c.82]

В зимнее время воду в наддувочном контуре подогревают. С этой целью через открытый кран 59 часть горячей воды из системы охлаждения двигателя перепускается в расширительный бак наддувочного контура, где она смешивается с общей массой воды, находящейся в баке. Подогретая вода из бака по трубопроводу поступает во всасывающую полость водяного насоса этого контура и далее в систему, повышая ее температуру. Чтобы не происходило переполнения расширительного бака водой, поступающей из системы дизеля, открывается вентиль 58, который соединяет оба бака, превращая их в уравнительные сосуды.  [c.82]

Для надежной работы системы охлаждения необходимо поддерживать нормальный температурный режим, а также периодически контролировать (по водоуказательным стеклам) уровень воды в расширительных баках.  [c.86]

Заправку системы охлаждения дизеля и охлаждения наддувочного воздуха водой (см. рис. 71 и 72) необходимо производить под напором через соединительные головки для залива воды в системы. Заправку также можно производить непосредственным наливом воды в расширительный бак через заливную горловину. Перед заливкой должны быть открыты соответствующие вентили и крышки. Расширительные баки заправляют водой до верхней гайки водомерного стекла.  [c.247]

Водяная система охлаждения дизеля. Система обеспечивает охлаждение дизеля, а также подогрев топлива в топливоподогревателе, обогрев кабины машиниста и подогрев воды в бачке санузла в холодное время года. Циркуляция воды в системе (рис. 59) происходит следующим образом центробежный водяной насос 29 дизеля засасывает охлажденную воду из радиаторных секций 1 холодильной камеры и под давлением нагнетает ее в полости охлаждения дизеля и турбокомпрессоров. Далее горячая вода поступает на охлаждение в радиаторные секции. Образование паровых и воздушных пробок в системе исключено путем отвода паровоздушной смеси из самых высоких точек системы в расширительный бак через открытый вентиль 8. Пополнение потерь воды из-за парообразования и утечек, а также допустимое разрежение на всасывании водяного насоса обеспечиваются подводом воды от расширительного бака в систему через открытый вентиль 3.  [c.81]


Водяная система охлаждения наддувочного воздуха и масла дизеля. Циркуляция воды в системе обеспечивается установленным на переднем торце дизеля центробежным водяным насосом 7 (рис. 60). Насос засасывает охлажденную воду из радиаторных секций 17 и нагнетает ее в два воздухоохладителя 5, установленные на дизеле. Охладив наддувочный воздух, вода поступает на охлаждение масла в теплообменник 2. Далее горячая вода идет в радиаторные секции. Система подпитывается от расширительного бака 1 по трубопроводу с вентилем 16. Из самых высоких точек системы паровоздушная смесь отводится в расширительный бак. Температура воды на входе в воздухоохладители контролируется по установленному на щите приборов дизельного помещения капиллярному термометру, расположенному в кармане 12, и должна быть 45—65 °С.  [c.83]

Водяная система охлаждения дизеля предназначена для охлаждения втулок и крышек цилиндров дизеля, корпуса турбокомпрессора и выпускных коллекторов. В холодное время года вода используется Для подогрева топлива, обогрева кабины машиниста отопительно-вентиляционной установкой, подогрева воды в баке санитарного узла и огнегасящей жидкости в резервуаре установки пенного пожаротушения. Эта система предусматривает как высокотемпературное, так и низкотемпературное охлаждение, причем переход на высокотемпературное охлаждение допускается при наличии давления в расширительном баке не менее 0,03 МПа (0,3 кгс/см ). Переход осуществляется вручную установкой тумблера на шкафу холодильной камеры в положение 104 С , при этом отключается реле, работающее на снятие нагрузки дизель-генератора при 96 С.  [c.82]

Реле уровня воды (рис. 12.22) служит для контроля нижнего уровня воды в расширительном баке системы охлаждения дизеля.  [c.301]

Контур охлаждения масла и наддувочного воздуха имеет свой водяной насос (левый по ходу тепловоза), который нагнетает охлаждающую жидкость в левый нижний коллектор холодильника тепловоза, поступающую оттуда по передним секциям радиатора в левый верхний коллектор. Из левого верхнего коллектора охлаждающая жидкость отводится в правый верхний коллектор, далее по левым и правым задним секциям радиатора опускается вниз, охлаждается и от нижних коллекторов подводится к охладителю масла. Охладив масло, жидкость идет на охлаждение наддувочного воздуха и к всасывающей полости водяного насоса, замыкая холодный контур системы охлаждения. Всасывающая полость водяного насоса этого контура также соединяется с расширительным баком через трубу с невозвратным клапаном 18. Параллельно этому клапану установлен вентиль 29, который открывают при заправке и сливе охлаждающей жидкости из системы. На трубопроводе данного контура имеются штуцера 6 для манометров и патрубки 7 для ртутных термометров.  [c.86]

Паровоздушный клапан (рис. 50) предназначен для поддержания необходимого давления в расширительном баке при высокотемпературном режиме охлаждения дизеля и для сообщения бака с атмосферой при разрежении в системе охлаждения. Клапан находится в верхней части бака. Для его установки в отверстие обечайки вварена гайка с резьбой. На корпусе 16 клапана также нарезана резьба. При ввертывании клапана между гайкой и фланцевой поверхностью корпуса устанавливают прокладку. Между колпаком 77 и корпусом 16 имеется прокладка 15. К колпаку приварен штуцер, к которому подводится труба, соединяющаяся с атмосферной трубой расширительного бака после вентиля 28. В корпус 76 клапана ввернут корпус 18 парового клапана, который уплотнен прокладкой 13. Для фиксации положения обоих корпусов они зашплинтованы проволокой 8. Если давление в баке станет бо-л ее 0,05—0,075 МПа (0,5—0,75 кгс/см ), грибок 72 парового кла-  [c.89]

Система охлаждения дизеля и наддувочного воздуха. Охлаждение дизеля и наддувочного воздуха водяное, принудительное. Система водяного охлаждения дизеля (рис. 15) состоит из водяной полости дизеля, водяного насоса, установленного на дизеле, секций холодильника, расширительного бака и трубопроводов с арматурой. Расширительный бак обеспечивает постоянную подпитку системы водой.  [c.30]

Система охлаждения дизеля и система охлаждения наддувочного воздуха имеют один общий расширительный бак. Для подпит-  [c.31]

Расширительные, или компенсационные баки устанавливаются в самой верхней точке систем охлаждения. При нагревании жидкость из системы заполняет расширительный бак, при охлаждении — наоборот, поступает в систему. Эти баки служат также для сбора выделяю-  [c.177]

При больших скоростях полета самолетов забортный воздух сильно нагревается от обшивки самолета вследствие аэродинамического нагрева и не может быть использован для вентиляции аппаратуры без предварительного охлаждения. Для этой цели на самолетах применяют расширительные турбины, водяные испарители или топливные баки (рис. 1-10, а). Использование топливных баков для охлаждения теплоносителя возможно при скоростях полета, не превышающих ЗМ, так как при больших скоростях топливо также оказывается нагретым за счет теплопередачи от обшивки самолета. При полетах на больших высотах забортный воздух разрежен и поэтому не может быть непосредственно использован для охлаждения аппаратуры. В этих случаях применяют сложные системы подготовки воздуха. В одной из таких систем забортный воздух поступает в компрессор, где его плотность  [c.23]

Подготовка тепловоза к работе при выезде из депо и смене бригад. При выезде из депо и смене бригад необходимо проверить исправность тепловоза и выполнить работы, обеспечивающие его нормальную эксплуатацию осмотреть дизель, измерить уровни масла в картере дизеля, в верхнем картере УГП, регуляторе частоты вращения коленчатого вала, в компрессоре, воздухоочистителях, осевых редукторах и других узлах, топлива в топливных баках, воды в расширительном баке. Спустить отстой из топливных баков, осмотреть присоединение контрольно-измерительных приборов и убедиться, нет ли посторонних предметов на дизеле и на всех вращающихся деталях убедиться, чтобы все краны и вентили системы смазки, охлаждения и подачи топлива находились в рабочем положении, штурвал контроллера был установлен на нулевой позиции обратить внимание на плотность соединения входного патрубка турбокомпрессора с воздушным фильтром, нет ли заедания рейки топливного насоса. Температура воды и масла должна быть не ниже 4-15° С.  [c.251]


Во время работы дизеля в водяную систему попадает воздух из атмосферы, а в случае перегрева воды образуется пар. Паровоздушная смесь может создать пробку в системе, что приведет к нарушению режима охлаждения. Чтобы этого не случилось, предусмотрена трубка г, по которой воздух и пар отводятся в водяной расширительный бак 4. Трубка г расположена выше всех труб в системе, поэтому именно в этой трубке  [c.294]

В эксплуатации бывают случаи выброса воды из системы или переполнения расширительного бака из-за пробоя газов из камеры сгорания в полость охлаждения, потери уплотнения по медному кольцу, из-за радиальных трещин в отверстии гильзы под адаптер. Найти цилиндр с пробоем газов в систему можно поочередным отключением подачи топлива. При отключении подачи топлива в неисправный цилиндр выброс воды или ее подъем в расширительном баке прекращается.  [c.192]

Рассмотрим компоновку оборудования в здании дизельной электростанции мощностью 600 кВт с тремя дизельными двигателями 64—25/34. На рис. 8.16 дан план и поперечный разрез автоматизированной дизельной электростанции. Внутренние размеры здания 25X12X6 м. Дизель-генераторы расположены поперек здания на расстоянии 6 м друг от друга. В состав дизель-генератора входят дизельный двигатель 1, электрогенератор 3 и возбудитель 2. Каждый двигатель имеет выхлопную трубу с глушителем 12 и блок питания, охлаждения и пуска, в который входят центробежный насос 4 системы охлаждения, шестеренчатый топливный насос 5, компрессор 6 для пополнения сжатым воздухом пусковых баллонов 7, расходные баки 8 топлива и масла, расширительный водяной бак 9 системы охлаждения. На станции есть блок оборудования для регенерирования отработавшего масла, в который входят бак регенерированного масла 10  [c.371]

В системе охлаждения одного из английских тепловозов (рис. 171, в) охлаждающая вода, подаваемая насосом 2, проходит через водо-масляный теплообменник И, дизель 1 и воздушноводяные секции холодильника 4. Часть воды, поступающей для охлаждения дизеля, отводится к охладителям 12 наддувочного воздуха. Система охлаждения оборудована вспомогательным 17 и расширительным 3 водяными баками, перепускным клапаном 18 с термостатным управлением. Этот клапан автоматически открывается и перепускает воду в обход секций холодильника 4 в тех случаях, когда температура воды при выходе из дизеля ниже 1 1инимально допустимой рабочей температуры.  [c.240]

Значительно пзменяется система охлаждения тепловоза. Масло охлаждается в водомасляном теплообменнике, установленном между дизелем и гидромеханическим редуктором. Система охлаждения имеет два контура. В первом охлаждается вода дизеля, а во втором — вода, отводящая тепло от наддувочного воздуха и масла. Таким образом, в шахте устанавливаются только водяные секции 17 секций первого контура (5 с правой и 12 с левой стороны) расположены во внутреннем ряду холодильника, 28 секций второго контура (18 с правой и 10 с левой стороны) устанавливаются в наружном ряду. Асимметрия расположения секций первого и второго контуров позволяет осуществить раздельное регулирование температур воды и масла. Расширительный бак разделяется на две части (для первого и второго контуров). Тепловоз эксплуатируется с поездами весом 3500—4000 тс, при этом техническая скорость составляет 48 км/ч при норме 46 км/ч.  [c.188]

Система охлаждения. Принимая тепловоз, надо обратить внимание на количество воды в расширительном баке. Определяют это по уравню воды в водомерном стекле, который должен быть не ниже 50 мм от нижней гайки крепления водомерного стекла. Такую же проверку производят периодически и в пути следования. Чтобы избежать ошибки, сначала открывают кран, выпускают воду из стекла, а затем кран закрывают и измеряют столб воды в водомерном стекле. Добавлять воду можно только после снижения температуры воды в системе до 40—50° С. Резкие колебания температуры охлаждающей воды в системе приводят к расстройству уплотнений.  [c.192]

Тепловозы 2ТЭ10Л и ТЭПЮ, кроме системы охлаждения дизеля, имеют систему охлаждения наддувочного воздуха обе системы питаются от одного и того же расширительного бака. Уход за системами этих тепловозов ничем не отличается от изложенного выше.  [c.192]

Схема внешней водяной системы. Система охлаждения дизеля М753Б циркуляционная, принудительная, закрытого типа. Она характерна тем, что постоянно заполнена водой, причем образование воздушных или паровых мешков в трубопроводах исключено, благодаря расширительному баку, из которого пополняются утечки.  [c.70]

Рис 59 Схема водяной системы охлаждения дизеля /—радиаторные секции, 2, 3, 4, 8, 9, 10, 23, 24, 26, 28, 33, 34, 35, 36— вентили, 5—бак расширительный, 6—водяной бачок санузла, 7—ручной во дяной насос, //—бонка для подвода воздуха прн продувке системы,  [c.82]

Водяная система охлаждения имеет термостатное управление, автоматически устанавливающее жалюзи холодильника так, чтобы через холодильник проходило необходимое количество охлаждающего воздуха. Температуру охлаждающей системы показывает температурный указатель. Над холодильником расположен расширительный бак, дающий возможность воде расширяться при ее нагревании и пополняющий утечки воды из системы. Большое количество каналов и полостей в блоке и крышках цилиндров вызывает иеобходимость в специальной обработке воды для. предупреждения отложения в этих каналах накипи. При образовании отложений последние действуют как изоляция и серьезно нарушают нормальную работу охлаждающей системы, что вредно для двигателя.  [c.111]

Система охлаждения дизеля водяная, принудительная, дйух-контурная, закрытая, с избыточным давлением в расширительном баке тепловоза в результате естественного парообразования. Циркуляция воды в системе обеспечивается центробежными насосами.  [c.16]

Трубопровод на всасывании соединен через невозвратный клапан 18 с расширительным баком, что обеспечивает подпитку контура системы охлаждения. Кроме того, столб охлаждающей жидкости от расширительного бака до полости на всасывании насоса создает подпор, улучшающий условия работы водяного насоса. От контура охлаждения дизеля предусмотрен отбор горячей воды е-рез вентиль 26 на подогрев топлива. При открытом вентиле 23 охлаждающая жидкость подогревает воду в баке 4 санитарного устройства. От задней части дизель-генератора охлаждающая жидкость при открытом вентиле 33 поступает в отопительно-веитиля-ционный агрегат. Для выпуска охлаждающей жидкости из трубопровода отопительно-вентиляционного агрегата необходимо открыть вентиль 31 и краны 41 и 42. Кран 42 служит, кроме того, 84  [c.84]

Уменьшение температурного перепада воды в дополнительном контуре снижает термические нагрузки в воздухоохладителях и секциях холодильника. При этом отпадает также необходимость в сливе воды из системы охлаждения наддувочного воздуха тепловозов с воздушными радиаторами в зимнее время, практикуемая в некоторых депо. При отключении системы охлаждения наддувочного воздуха понижается эффективный к. п. д. на номинальном и близком к нему режимах. Поэтому весьма рациональным является повышение температуры наддувочного воздуха на режимах холостого хода и малых нагрузок. В частности, для дизеля ЮДЮО целесообразна система подогрева наддувочного воздуха за счет утилизации тепла системы охлаждения дизеля (перепуск части горячей воды). Выходящая из дизеля горячая вода по специальному трубопроводу подается в дополнительную холодную систему охлаждения. Давление воды в основной системе на 15—30% больше давления в дополнительной, поэтому горячая вода поступает в холодную систему. Насосом дополнительной системы сразу же смешивается горячая вода с холодной . Для предупреждения перекачки воды из основной системы в дополнительную вентиль, сообщающий полости расширительного бака, должен быть открытым. Даже в случае неисправности вентиля перекачки не произойдет, так как в верхней части перегородки бака имеются отверстия.  [c.251]


Системы водяного ох.иаждення делятся па проточные п оборот-ные. Применение оборотных систем позволяет резко снизить расход воды II регулировать ее параметры. Охлаждение воды в оборотных системах осуществляется в бассейнах с брызгалами, в градирнях или теплообменниках типа вода—вода или вода—воздух [27]. Наиболее экономичны системы с теплообменниками, в которых расход воды весьма мал (рис. 12-15). Системы заполняются дистиллированной или специально очищенной водой. Из индукционной установки 5 нагретая вода насосами 1 подается в теплообменник 4, после чего поступает в бак 3, служащий буферным резервуаром. Изменение объема поды при нагреве компенсируется расширительным баком 2.  [c.208]

5 Общие проблемы с расширительным баком и чем может помочь сантехник

Если ваш дом отапливается теплой водой и радиаторами, у вас, вероятно, есть расширительный бак. Но если расширительный бачок перестанет нормально работать, у вас могут возникнуть большие проблемы.

Решайте проблемы с расширительным бачком как можно скорее. Они могут быть настолько серьезными, что ваш танк может даже взорваться. И, по крайней мере, вы можете столкнуться с большим счетом за замену одного.

Однако сантехник может выполнять регулярное техническое обслуживание и осмотр.Работа с профессионалом поможет вам избежать взлома расширительного бачка.

Прочтите, чтобы узнать о пяти распространенных проблемах расширительного бачка и о том, как сантехник может вам помочь.

5 Общие проблемы расширительного бака

Преимущества расширительных баков заключаются в том, что они регулируют давление воды и воздуха в системе. Они хороши еще и тем, что за ними легко ухаживать. Но здесь, в районе Солт-Лейк-Сити, у вашего расширительного бачка может возникнуть одна (или несколько) из следующих проблем. Проблемы с сантехникой могут быть сложными, поэтому обратитесь к профессионалу, если вы не знаете, что делать.

1. Отвод воды

Из расширительного бачка может начаться утечка воды из-за износа деталей бака. Взгляните на резервуар, чтобы узнать, откуда происходит утечка.

Если утечка происходит из трубы в верхней части бака, вы можете попробовать затянуть фитинг самостоятельно. Используйте гаечный ключ, чтобы снова затянуть его, но не затягивайте слишком сильно.

Если утечка происходит из самого резервуара, это более серьезная проблема.Скорее всего, это не та вещь, которую вы хотите попробовать сделать своими руками.

В этом случае вам следует вызвать сантехника. Сантехник может оценить, стоит ли отремонтировать бак или вам нужно его заменить.

2. Воздушная засорение

Расширительный бак сконструирован как место, где воздух попадает в систему горячего водоснабжения. Воздух — необходимый элемент в этих системах. Но воздух может попасть в ловушку и вызвать так называемый гидронный воздушный шлюз.

Этот вид воздушного блока препятствует прохождению воды через нагреватель и трубы.Если вы заметили, что в радиаторах нет горячей воды, возможно, где-то есть воздушный блок.

Расширительные бачки предназначены для предотвращения возникновения этих блоков, но если у вас все еще есть блокировка, вероятно, это связано с тем, что расширительный бачок не работает должным образом. Сантехник сможет определить, есть ли у вас проблема с расширительным бачком, и устранить ее.

3. Стальной расширительный бак требует подзарядки

Существует два распространенных типа расширительных бачков. Старые резервуары обычно изготавливаются из стали.

Стальные резервуары объединяют в себе воду и воздух для поддержания давления. Со временем вода может абсорбировать небольшое количество воздуха. Когда это произойдет, в баллоне снизится давление.

Решением этой проблемы с неправильным соотношением воды и воздуха является его «подзарядка». Вы можете заправить расширительный бачок самостоятельно или вызвать специалиста.

Чтобы заправить расширительный бачок, вы закрываете стопорный клапан, сливаете воду из расширительного бачка, а затем снова открываете его, чтобы снова наполнить его нужным количеством воды.

Самая сложная часть этого самостоятельного исправления — решить, если вам вообще нужно это сделать. Трудно узнать, потому что вы не можете заглянуть внутрь резервуара. Из-за этой проблемы вам может потребоваться помощь профессионала.

4. Недостаточно воздуха в мембранном баке

В новых расширительных баках используется мембранная система . Этот тип резервуара включает диафрагму, которая разделяет воду и воздух. В результате мембранные расширительные баки не теряют давление, потому что вода поглощает воздух.

Самая распространенная проблема расширительного бака в мембранном баке — потеря небольшого количества воздуха через клапан. Когда это происходит, необходимо добавить в бак еще воздуха.

Добавление воздуха — простая задача. Используйте воздушный компрессор или насос для велосипедных шин. Присоедините любой из них с помощью обычного клапана. Вы должны заполнить резервуар до 12 фунтов на квадратный дюйм.

Если после этого ремонта в баллоне не удерживается давление воздуха или он наполняется избыточной водой, возможно, потребуется заменить диафрагму.Чтобы определить, нужна ли замена или требуется замена диафрагмы, вам необходимо вызвать профессионального сантехника.

5. Конденсация

Если вы заметили скопление конденсата на расширительном баке, вам следует вызвать сантехника, чтобы все проверить. Конденсация почти наверняка является признаком проблемы.

Конденсат может вызвать ржавчину. Это также может привести к попаданию воды на электрические провода внизу. Если оставить без присмотра на долгое время, капли воды от конденсата могут даже вызвать проблемы с полом под резервуаром.

Поскольку потенциальную причину образования конденсата определить труднее, мы рекомендуем вам вызвать сантехника.

Обратитесь к сантехнику, чтобы решить проблемы с расширительным баком.

Системы горячего водоснабжения — отличный способ обогреть ваш дом. Если у вас есть такая система отопления, настоятельно рекомендуется использовать расширительный бак. Но вы можете столкнуться с проблемами расширительного бачка, если у вас есть эта система в вашем доме.

Если вы подозреваете, что расширительный бачок протекает, нуждается в подзарядке, в нем скопился конденсат или в трубах есть засорение воздухом, вы можете попытаться исправить это самостоятельно.Однако, если вам не нравится самодельный или вы не уверены, в чем проблема, лучше обратиться за помощью.

В районе Солт-Лейк-Сити наша бригада сантехников все это видела. Мы знаем, что делать с расширительными бачками. У нас есть опыт, необходимый для диагностики проблемы и быстрого ее устранения.

Если у вас возникла проблема с расширительным бачком, и в вашем доме этой зимой недостаточно тепло, свяжитесь с нами , чтобы назначить визит. Мы открыты с 8:30 до 17:00, и вы можете связаться с нами по электронной почте в любое время.

Симптомы теплового расширения — B&L Plumbing Service Inc.

Главная »Ремонт водонагревателя» Тепловое расширение

Преждевременный отказ водонагревателя может быть вызван

  • Тепловое расширение
  • Устройство малоразмерного размера
  • Нет катодной защиты
  • Тяжелые минеральные отложения
СИМПТОМЫ ТЕПЛОВОГО РАСШИРЕНИЯ
  • Эффекты заметны только после использования горячей воды с последующими периодами отсутствия воды.
  • Предохранительный клапан капает во время любого цикла восстановления, когда не используется горячая или холодная вода.
  • Трубы горячей воды скрипят, пока нагреватель восстанавливается, и все клапаны закрыты.
  • Емкости или другие компоненты системы водоснабжения преждевременно выходят из строя.
  • А Металлический скрип может быть слышен в месте нахождения нагревателя, поскольку давление снижается и растянутый резервуар принимает естественную форму.
  • Смесители капают во время любого цикла восстановления, когда не используется горячая или холодная вода.
  • Скачки воды, когда клапан сначала открывается, а затем падает давление.
ПРИЧИНЫ ТЕПЛОВОГО РАСШИРЕНИЯ
  • Вода в системе водяного отопления расширяется при нагревании и имеет больший объем. Поскольку вода не сжимается (как воздух), система проектировщики должны предусмотреть меры по тепловому расширению. (Вода в закрытый резервуар при 50 фунтах на квадратный дюйм, при нагревании всего на 10 градусов достигнет давление 250 фунтов на квадратный дюйм).
  • Многие системы водоснабжения имеют проверку клапаны на водомере, чтобы предотвратить возможное загрязнение коммунальное водоснабжение за счет случайного обратного перетока загрязненной воды в водопровод.Эти обратные клапаны часто требуются по нормам, и в некоторых городах даже устанавливают обратные клапаны. Они служат полезной цели. Не снимайте их!
  • Использование редукционных клапанов (PRV) — еще одна причина. PRV предназначены для экономии воды и продления срока службы приспособлений. Многие PRV также действуют как очень эффективные обратные клапаны. Опять же, не удаляйте их!
  • Умягчители воды в системе также могут действовать как предохранители противотока.
Выполните следующие простые шаги для диагностики теплового расширения:
  • Полностью поверните термостат нагревателя и установите манометр мертвой рукой (деталь AOS № 4798) на сливной клапан.Откройте сливной клапан, чтобы манометр показывал давление в системе.
  • Откройте кран горячей воды и дайте вытечь от 15% до 20% объема бака. Закройте сливной кран и убедитесь, что никакие другие приспособления в системе, горячие или холодные, не открыты. Убедитесь, что внешние приспособления, если они находятся в одной системе, тоже выключены. Любая утечка воды или ее использование сделают тест бессмысленным.
  • Проверьте манометр воды и поверните указатель так, чтобы он совпадал со стрелкой индикатора давления.Повернуть термостат вернется в нормальное положение, и нагреватель включится. Следите за манометром.
  • Если система закрыта, давление начнет подниматься устойчиво и быстро. Небольшое количество термического контроль расширения может быть встроен в систему из-за захвата воздуха карманы или гидроблок. В этом случае давление будет немного увеличьте, удерживайте неподвижно в течение короткого времени, а затем быстро увеличивать. Клапан сброса температуры и давления (T&P) или PRV должен открываться и выпускать воду, как только давление достигает максимального значения на клапане.Клапан закроется, как только давление упадет ниже настройки клапана.
ИСПРАВЛЕНИЕ

Идеальное решение включает использование редукционного клапана при подаче давление выше 60–70 фунтов на квадратный дюйм и расширительный бак надлежащего размера. PRV снижает давление подачи до 40–60 фунтов на квадратный дюйм, что позволяет использовать расширительный бак большого размера по экономичной цене. PRV также предлагает преимущество экономии воды и продления срока службы клапанов потока воды. PRV не требуется, если он уже есть в системе или если требуется высокое давление подачи.
PRV устанавливается между обратным клапаном и водяным отопителем. система. Расширительный бак устанавливается между ПРВ и системой водяного отопления. Следуйте инструкциям производителя по установке расширительного бачка.
Снова выполните проверку теплового расширения. Давление должно увеличиваться лишь незначительно, а затем оставаться стабильным на протяжении всего цикла восстановления. Расширенная вода течет обратно из нагревателя в резервуар для хранения под давлением расширительного бака. Давление воздуха вытеснит эту воду из расширительного бака в подающую магистраль после возобновления использования.
НЕ ЗАВИСИМОСТЬ ОТ КЛАПАНА T&P ДЛЯ УПРАВЛЕНИЯ ТЕПЛОВЫМ РАСШИРЕНИЕМ! В Клапан T&P, по словам создателей этих клапанов, был разработан только как устройство аварийного сброса. T&P может быть подвержен снижению эффективности или провалу.

Предупреждение: Тепловое расширение воды, если оно не компенсируется конструкцией системы, приведет к преждевременному выходу из строя компонентов. На эти отказы не распространяется гарантия производителя, поэтому чрезвычайно важно, чтобы каждый знал о причинах, симптомах и решениях теплового расширения в замкнутой системе водяного отопления.

Для получения дополнительной информации щелкните следующие технические бюллетени:

Расширительный бак водонагревателя — нужен ли мне расширительный бак?

«Что это за странный резервуар над моим водонагревателем?»

«Кто-то сказал мне, что мне нужен« расширительный бак »на мой водонагреватель! Почему?»

«Когда я впервые включаю кран, давление воды у меня странно колеблется. Что происходит?»

Если любой из этих вопросов у вас, читайте дальше! Вот все, что вы должны знать о расширительном бачке, о котором часто забывают.

Примечание: эта статья предназначена только для информационных целей. Сантехнические работы должны выполняться только лицензированным, застрахованным профессионалом. Legacy Plumbing не несет ответственности за любой ущерб или травмы, возникшие в результате использования или неправильного использования этой информации. Вы получаете доступ, используете и полагаетесь на любую информацию, представленную на нашем веб-сайте, исключительно на свой страх и риск.

Как выглядит расширительный бачок?

Обычный бытовой расширительный бак чем-то похож на небольшой пропановый бак.Самые распространенные цвета — кремовый или синий.

Сверху у него есть воздушный клапан, как и на большинстве шин, который называется клапаном Шредера. Внизу — резьбовое соединение трубы. Обычно они размером с баскетбольный мяч — более или менее в зависимости от размера водонагревателя (ов), который они обслуживают.

Как работает расширительный бачок водонагревателя?

Когда вы нагреете чайник воды на плите, в конце концов чайник начнет свистеть, так как давление, возникающее внутри него, выдувает пар.

Хотя вода в вашем водонагревателе не достигает точки кипения и не превращается в пар, она расширяется при нагревании. Это называется тепловым расширением.

Это дополнительное давление будет просто поглощено системой водоснабжения муниципалитета и станет незначительным. Без проблем. Однако, если обратный клапан или клапан регулирования давления (PRV) установлен на водопроводной линии, входящей в ваш дом, он удерживает все это избыточное давление в водопроводной системе вашего дома, что вызывает нагрузку на ваши линии подачи, арматуру и приборы.

Вот здесь и появляется расширительный бак. Правильно установленный, он поглощает это избыточное давление. Половина резервуара заполнена водой из основной системы водоснабжения вашего дома. Другая половина заполнена сжатым воздухом. Посередине находится баллон из бутилкаучука. По мере того, как вода в водонагревателе нагревается и расширяется, она давит на мочевой пузырь и еще больше сжимает воздух с другой стороны.

Когда это требуется?

Расширительный бак всегда настоятельно рекомендуется, если у вас есть «замкнутая система», вызванная каким-либо обратным клапаном или клапаном регулирования давления, установленным на линии водоснабжения вашего дома.

Обычная иллюстрация сравнивает высокое давление воды в доме с высоким кровяным давлением. Обычно это не имеет немедленных негативных последствий. Однако длительный износ этого избыточного давления может сократить срок службы всего в вашей водопроводной системе. Самыми слабыми частями системы обычно являются клапаны наполнения унитаза, линии подачи и электромагнитные клапаны стиральных, посудомоечных и льдогенераторов. Они гораздо более склонны к преждевременному выходу из строя при воздействии высокого давления воды.

Если у вас избыточное давление более 80 P.S.I. Подключаемый к вашему дому из городского водопровода, расширительный бак сам по себе ничего не исправляет. Это работа редукционного клапана (PRV). Когда давление, подаваемое в ваш дом, находится на должном уровне от 40 до 80 P.S.I. и у вас есть PRV или обратный клапан, в который входит расширительный бак. Он защищает от постоянных колебаний высокого давления, вызванных тепловым расширением в замкнутой системе.

В зависимости от того, где вы живете, в городе может потребоваться расширительный бак, независимо от давления воды, для прохождения проверки сантехники — например, при установке нового водонагревателя. Например, во Фриско, штат Техас, в настоящее время во всех новых домах требуются PRV и расширительный бак. Кроме того, на момент написания этой статьи расширительный бак требовался на всех водонагревателях, установленных или замененных в Литтл-Вязах, штат Техас. Это связано с тем, что водомеры оснащены обратными клапанами, которые образуют замкнутую систему.

Проконсультируйтесь с инспектором по сантехнике в вашем городе, чтобы узнать, какие правила водопровода действуют в вашем районе.

Нужно ли мне больше одного, если у меня несколько водонагревателей?

Вам необходимо решение для теплового расширения, подходящее по размеру для вашей водопроводной системы.

Например, один водонагреватель на 50 галлонов может обслуживаться расширительным баком на 2 галлона. Если у вас более одного нагревателя в одной или подключенной системе, вы можете использовать расширительный бак для каждого нагревателя или один расширительный бак большего размера.Опять же, сверьтесь с местными поправками к правилам водоснабжения и со спецификациями производителя расширительного бака, чтобы убедиться, что у вас есть точная информация для вашей ситуации.

Каков ожидаемый срок службы расширительного бачка?

Срок службы расширительного бачка очень непредсказуем.

Есть много переменных, которые могут повлиять на продолжительность работы, например, качество установленного резервуара, качество воды и надлежащее наполнение резервуара — и это лишь некоторые из них. Мы видели, как некоторые резервуары выходили из строя всего за два года, что привело к серьезному ущербу от воды, а некоторые длились восемь лет или дольше.В качестве меры предосторожности мы рекомендуем заменять их не позднее, чем через год после истечения срока гарантии производителя.

На резервуары, устанавливаемые в этой зоне, обычно предоставляется гарантия сроком на один или пять лет, поэтому замену следует производить каждые два-шесть лет.

Может ли мой расширительный бачок протечь?

Да, как и любая другая часть водопроводной системы вашего дома, расширительный бачок может выйти из строя в процессе эксплуатации.

Обычно они выходят из строя двумя способами. Во-первых, резиновый баллон внутри них изнашивается, и резервуар перестает функционировать как средство уменьшения теплового расширения.Во-вторых, точка соединения между водяным трубопроводом и резервуаром может подвергнуться коррозии и начать протекать.

Единственное, что вы можете сделать, чтобы предотвратить повреждение расширительного бачка, — это поручить его правильной установке квалифицированному водопроводчику. Хороший сантехник установит резервуар, убедившись, что он имеет надлежащую опору и хорошее соединение. Он также разместит его (если возможно) над поддоном водонагревателя или где-нибудь, что минимизирует риск повреждения в случае утечки.

Еще одна вещь, которую вы можете сделать для увеличения срока службы вашего решения для теплового расширения, — это приобрести качественный резервуар с пятилетней гарантией производителя.Хорошие резервуары имеют резьбовое соединение из нержавеющей стали и изготавливаются из высококачественных материалов: толстого бутилкаучука, полипропилена, толстой углеродистой стали и т. Д.

Большинство производителей рекомендуют проверять расширительные бачки ежегодно, когда они новые, и чаще, когда баки стареют.

Как я могу проверить, работает ли мой расширительный бак?

ПРИМЕЧАНИЕ. Перед началом проверки убедитесь, что перед расширительным бачком работает запорный клапан.Если во время тестирования произойдет катастрофический сбой, это может привести к серьезным повреждениям. Мы рекомендуем проводить любое тестирование у лицензированного специалиста. Если вы видите какие-либо признаки коррозии на соединении расширительного бачка (см. Рисунки), отключите подачу воды и вызовите лицензированного специалиста. Legacy Plumbing не несет никакой ответственности за ущерб, вызванный неправильным тестированием или отказом фитингов во время тестирования.

Есть несколько вещей, которые вы можете сделать, чтобы определить, находится ли ваш расширительный бачок в рабочем состоянии.

Контроль давления: Easy

Самый простой способ — визуально контролировать давление воды. Без рабочего расширительного бака в системе с замкнутым контуром вы сможете заметить колебания давления воды при определенных условиях. Всякий раз, когда за периодом интенсивного использования горячей воды следует период, когда вода не используется, это приведет к повышению давления в системе.

Включите горячую воду в кран и смотрите. Он начнет выходить с заметно высоким давлением, а затем начнет опускаться.Когда избыточное давление стравливается, поток выравнивается и остается стабильным. Просто имейте в виду — из-за других факторов, влияющих на расход и давление, это не окончательное испытание вашего расширительного бачка.

Наружное нарезание резьбы: Easy

Второй способ узнать, работает ли расширительный бачок, — это постучать по нему металлическим предметом. Хотя это тоже не полный контрольный тест, это очень простой способ проверить. Нижняя половина исправно функционирующего расширительного бака заполнена водой из водопровода вашего дома.Верх заполнен сжатым воздухом.

При попеременном постукивании металлическим предметом по верхней и нижней части резервуара должна быть четкая разница в издаваемых звуках. Там, где есть воздух, должно быть больше полого кольца, а не лязга. Если нет разницы в звуке, возможно, у вас поврежден расширительный бачок.

Проверьте клапан: Easy

Еще один, гораздо более надежный способ определить, не поврежден ли ваш расширительный бачок, — это выпустить немного воздуха из клапана Шредера наверху.Если выходит воздух, значит, резиновый пузырь цел. Если выходит вода, значит, произошел разрыв.

Проверка давления: расширенная

Наконец, после того, как вы попробовали предыдущие тесты и ваш расширительный бачок прошел успешно, есть надежный способ определить, находится ли ваш расширительный бачок в хорошем состоянии и правильно ли он отрегулирован. Для этого потребуются манометр и воздушный насос, который вы используете для автомобильных шин.

  1. Включите наружный водопроводный кран с помощью шланга и дайте ему поработать примерно 15 секунд.Это снизит любое потенциальное избыточное давление, создаваемое тепловым расширением, и оставит вам только то давление, на которое настроен ваш PRV.
  2. Подсоедините манометр к крану и определите текущее давление воды в вашей системе.
  3. Перекройте подачу воды в свой дом с помощью главного запорного клапана.
  4. Откройте кран и слейте все давление из вашей системы.
  5. Подойдите к расширительному бачку и подсоедините выпуск вашего насоса к клапану Шредера.
  6. Манометр на вашей помпе покажет вам, какое давление воздуха в баллоне. Большинство производителей требуют, чтобы предварительная заправка их баков была такой же, как в предыдущем показании давления воды, которое вы получили на шаге 2.
  7. Если предварительная заправка вашего бака не соответствует давлению поступающей воды, вы можете отрегулировать его с помощью своего насоса до надлежащего P.S.I.
  8. После отключения помпы вы можете восстановить подачу воды в дом и дважды проверить герметичность.

После выполнения этой процедуры вы можете быть уверены, что расширительный бачок работает должным образом. Распространенная ошибка сантехников (особенно сантехников) заключается в том, что они забывают предварительно заправить расширительный бак до надлежащего давления при его установке. Эта процедура может исправить эту ошибку установки, если резервуар еще не был поврежден.

У вас остались вопросы?

Здесь, в Legacy Plumbing, каждый из наших технических специалистов по обслуживанию обучен диагностировать любые проблемы с расширительными баками и правильно их устанавливать.Если у вас есть какие-либо вопросы или опасения по поводу расширительного бачка и его установки, просто свяжитесь с нами, и мы будем рады вам помочь.

Емкости для теплового расширения — Del-Co Water

Определение размеров расширительного бака Закон Бойлса

Чтобы понять, что такое расширительный бак изнутри, уместно сделать краткий обзор закона Бойля. Химик Роберт Бойль описал основную взаимосвязь между давлением и объемом ограниченного газа в семнадцатом веке.Закон гласит, что давление, умноженное на объем фиксированной массы газа при постоянной температуре, является константой. Математически это выражается как: PV = постоянное, где: P = абсолютное давление V = объем Если объем этого газа уменьшается путем его сжатия без вычитания газа, происходит соответствующее увеличение давления. Произведение давления на объем газа после сжатия остается таким же, каким оно было до сжатия; Математически это выражается следующим образом: P1V1 = P2V2 = Постоянные тепловые расширительные баки имеют резиновую камеру, которая разделяет внутреннюю часть на две части.Одна сторона заполнена водой, а другая — воздухом. Вначале резервуар предварительно заполняется воздухом перед его установкой на стороне холодной воды резервуара для горячей воды. После подключения и повторного включения воды вода будет течь в резервуар, толкая камеру в сторону воздуха, пока давление воздуха не сравняется с давлением воды в доме. Это показано на Рисунке 2, где предполагается, что давление в доме составляет 60 фунтов на квадратный дюйм. Обратите внимание: давление в вашей семье варьируется в зависимости от того, где вы живете. К воздушной стороне резервуара применяется закон Бойля.Когда ваша вода нагревается, она расширяется и перетекает в расширительный бак. Это еще больше подтолкнет баллон к воздушной стороне, еще больше уменьшив его объем и увеличив давление в соответствии с законом Бойля. В какой-то момент равновесие будет достигнуто при новом более высоком давлении. В примере на Рисунке 3 это показано как 105 PSI. Конечно, все это предполагает, что водопровод герметичен и никто не использует воду в это время. Если открыть приспособление, избыточное давление будет сброшено, вернув его к нормальному домашнему давлению 60 фунтов на квадратный дюйм.

Бесконтактные водонагреватели

Если у вас есть водонагреватель без резервуара, в вашей водопроводной системе все еще остается небольшое количество нагретой воды. Поэтому компания Del-Co Water рекомендует установить в доме расширительный бак.

Руководство по проектированию расширительного бака

, Определение размера и выбор расширительного бака для системы горячего водоснабжения

Раздел 4.0: Определение размеров расширительного бака

После выбора типа расширительного бака необходимо определить значения, которые будут использоваться в уравнении, соответствующем типу расширения.В этом разделе будет обсуждаться каждая из переменных, так что вы можете определить значения для каждой переменной в различных ситуациях.

4.1 ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ ТЕМПЕРАТУРЫ

Значения температуры используются для определения «дельты Т» и значений удельного объема, обсуждаемых в следующем разделе. Вы должны найти самые низкие и самые высокие температуры, которые могут возникнуть в системе водяного горячего водоснабжения.

Низкая температура: Низкая температура — это температура в системе, которая возникает, когда генератор горячей воды выключен, а в здании самые низкие температуры.Таким образом, низкая температура будет зависеть от местоположения, но должна находиться в диапазоне, показанном ниже.

  • Низкая температура: от 32 F до 70 F

Если гидравлическая система горячего водоснабжения представляет собой смесь гликоля, то самая низкая температура может отличаться от указанной ранее. Добавление гликоля в горячую воду позволяет снизить температуру из-за более низкой точки замерзания гликоля.

Высокая температура: Значение высокой температуры — это температура, которая возникает при включении насоса (-ов) горячей воды и генератора (-ов) горячей воды.Когда гидравлическая система горячего водоснабжения включена, гидравлическая горячая вода может достигать максимальной температуры на выходе генератора горячей воды. Генераторы горячей воды с низкой температурой обычно имеют максимальную температуру 250 ° F. Генераторы средней горячей воды могут производить температуру до 350 ° F, а генераторы высокой температуры горячей воды могут производить температуру до 400 ° F.

4.2 ОПРЕДЕЛЕНИЕ УДЕЛЬНЫХ ЗНАЧЕНИЙ ОБЪЕМА

Значения удельного объема определяются на основе данных о свойствах жидкости.Калькулятор расширительного бака включает значения удельного объема воды и различных смесей полипропиленгликоля и полиэтиленгликоля.

Значения давления пара указаны в PSIA
.

Значения удельного объема также можно найти в Основах ASHRAE для воды и на следующем веб-сайте для смесей гликоля.

4.3 ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ ДАВЛЕНИЯ

Калькулятор расширительного бака требует ввода трех значений давления: (1) минимальное давление, (2) максимальное давление и (3) давление предварительной зарядки. Каждое из этих значений будет обсуждаться ниже, но сначала вы должны понять разницу между манометрическим давлением и абсолютным давлением, а также термины, давление пара и точку отсутствия изменения давления.

Манометрическое давление — это давление без добавления атмосферного давления.Например, манометрическое давление 0 фунтов на квадратный дюйм соответствует давлению в 1 атмосферу или (14,7 фунтов на квадратный дюйм). Термин «абсолютное давление» означает атмосферное давление.

Рис. 4: Не забудьте преобразовать манометрическое давление в абсолютное перед использованием уравнений расширительного бака.
4.3.1 ДАВЛЕНИЕ ПАРА

Давление пара или абсолютное давление помогает выбрать минимальное давление, необходимое в системе.Давление пара зависит от температуры воды. С повышением температуры увеличивается и давление пара. Например, давление пара воды при 85 F составляет примерно 1,4 фута напора, а давление пара воды при 200 F составляет примерно 26,6 футов напора. Давление пара — это минимальное давление, необходимое для удержания воды в жидкой форме. Например, если давление воды при 200 F изменить до 20 футов напора, вода испарится. Давление пара определяется автоматически в зависимости от типа жидкости и температуры жидкости.

Рис. 5: При повышении температуры динамическая вязкость уменьшается, а давление пара увеличивается.

Пожалуйста, перейдите по этой ссылке для получения дополнительной информации о температурах от 32 F до 420 F. Давление водяного пара в горячей воде в зависимости от температуры

4.3.2 ТОЧКА БЕЗ ИЗМЕНЕНИЯ ДАВЛЕНИЯ

Часто вы слышите, что расширительный бак — это точка, в которой давление в системе не изменяется.Это правда, но предполагается, что температура не меняется. Давление в расширительном баке не изменится при включении или выключении насоса в системе, но температура останется прежней. При рассмотрении следующих вопросов для обсуждения определения низкого / минимального и высокого / максимального давления помните, что давление в расширительном баке является функцией температуры, а не насоса.

4.3.3 НИЗКОЕ / ДАВЛЕНИЕ НАПОЛНЕНИЯ

Низкое давление — это минимальное давление в системе для выполнения наиболее строгих требований из следующих трех ограничений: (1) 10 фунтов на кв. или (3) больше, чем давление пара горячей воды при самой высокой температуре во всех точках системы.

(1) Ограничение по высоте: низкое давление или давление наполнения — это давление, необходимое в точке наполнения, необходимое для заполнения всей системы трубопроводов и достижения 10 фунтов на кв. Дюйм в наивысшей точке трубопровода, чтобы предотвратить попадание воздуха в воду / раствор. При расчете этого давления следует исходить из предположения, что насос (ы) выключен, а температура жидкости самая высокая. Точка заполнения обычно используется потому, что расширительный бак расположен в точке заполнения и имеет примерно одинаковое давление.Если расширительный бак расположен вдали от точки наполнения, вы можете использовать разницу высот между точками наполнения, чтобы найти минимальное давление в расширительном баке.

Например, предположим, что температура наполняемой воды составляет 75 F, и вода поступает в систему на высоте 10 футов над чистым полом, а самая высокая точка в системе находится на высоте 160 футов над чистым полом. Это приведет к перепаду высот в 150 футов или 65,0 фунтов на кв. Дюйм.Таким образом, давление заполнения должно составлять 75 фунтов на квадратный дюйм. Этот пример проиллюстрирован на первом следующем рисунке.

(2) Ограничение чистого положительного напора на всасывании: Затем вам следует также проверить чистый положительный напор на всасывании, необходимый для насосов горячей воды для гидравлических систем. Низкое давление или давление наполнения должно быть достаточно большим, чтобы обеспечить требуемый чистый положительный напор на всасывании.

Например, предположим, что температура наполняемой воды составляет 75 F, и вода поступает в систему на высоте 10 футов над чистым полом, а самая высокая точка в системе находится всего на 30 футах над чистым полом.Это приведет к перепаду высот всего в 20 футов или 8,6 фунтов на квадратный дюйм. Таким образом, в соответствии с предыдущим ограничением минимальное давление будет всего 18,6 фунта на квадратный дюйм. Однако, если гидравлический насос горячей воды расположен на 10 футов выше точки наполнения, тогда давление на всасывании насоса горячей воды будет только 14,3 фунта на кв. Если насосу требуется чистый положительный напор на всасывании 20 фунтов на кв. Дюйм, то давление заполнения, определенное из ограничения по высоте, не будет соответствовать ограничению чистого положительного напора на всасывании.Таким образом, давление наполнения должно быть увеличено, чтобы соответствовать ограничению чистой положительной высоты всасывания. Этот пример проиллюстрирован на втором следующем рисунке.

Рис. 6: Минимальное давление / давление заполнения определено таким образом, чтобы удовлетворять требованию 10 фунтов на кв. Дюйм в наивысшей точке, как показано зеленым. Затем определяются давления на более низких отметках путем преобразования футового напора в фунты на кв. Дюйм. Это приводит к давлению наполнения 75 фунтов на квадратный дюйм и давлению всасывания в водяном насосе горячей воды 70.7 фунтов на кв. Дюйм. Вам также следует дважды проверить, что чистый положительный напор на всасывании, необходимый для водяного насоса горячей воды, соблюден, но в этом примере давление всасывания очень высокое и должно быть легко достигнуто. Насос выключен при определении минимального давления.

Рис. 7. На этом примере зеленым цветом показано минимальное давление в точке заполнения, основанное на 10 фунтах на кв. Дюйм в наивысшей точке. Красный цвет показывает давление в точке наполнения, основанное на минимальном давлении 20 фунтов на кв. Дюйм на всасывании водяного насоса горячей воды.Как видите, красный цвет соответствует более высокому минимальному давлению в точке заполнения и, следовательно, более высокому минимальному давлению в расширительном баке. Таким образом, для вашего уравнения вы должны использовать более высокое минимальное значение давления, основанное на NPSHR. Насос выключен при определении минимального давления.

(3) Ограничение давления пара: Последнее ограничение обычно является самым строгим ограничением для гидравлических систем горячего водоснабжения из-за высоких температур.В этом ограничении давление во всей системе должно оставаться выше, чем давление пара жидкости, чтобы предотвратить испарение. Если требуется давление выше имеющегося в здании, то закрытая система нагнетается с помощью нагнетательного насоса. Этот насос отличается от водяного насоса для горячей воды, который только обеспечивает циркуляцию жидкости в системе. Нагнетательный насос перекачивает систему подпиточной воды в замкнутую гидравлическую систему горячего водоснабжения с желаемым давлением для достижения всех трех ограничений.

Чтобы найти давление, необходимое для соответствия ограничению по давлению пара, вы можете смоделировать давления во всей закрытой системе в соответствии с этими двумя сценариями: Сценарий A: Насос выключен, Максимальная температура и Сценарий B: Насос включен, Максимальная температура.

Рисунок 8: Сценарий A: насос выключен, максимальная температура 250 ° F. На этом рисунке показана полностью замкнутая гидравлическая система горячего водоснабжения (250 ° F).В самой высокой точке самое низкое давление горячей воды будет 30 фунтов на квадратный дюйм, что выше давления пара 29,8 фунтов на квадратный дюйм. В результате в расширительном баке создается давление 87 фунтов на квадратный дюйм. Давление показано в абсолютном и манометрическом значениях для удобства сравнения с давлением пара. Если вы будете следить за преобразованием напора стопы в фунты на квадратный дюйм, вы также заметите, что преобразование больше не составляет 1 фунт на квадратный дюйм в 2,31 фута напора. Это связано с тем, что плотность воды теперь меньше, поэтому требуется более высокий столб воды, чтобы обеспечить такое же давление, как и раньше.При этой температуре преобразование составляет 1 фунт / кв. Дюйм до 2,44 фута напора.

На следующем рисунке моделируется Сценарий B: Насос включен, максимальная температура 250 F. Когда насос включен, давление в расширительном баке останется прежним, и все остальные давления будут экстраполированы с этой точки. Предполагается, что насос обеспечивает давление 20 фунтов на квадратный дюйм.

Рисунок 9: Сценарий B: Насос включен, максимальная температура 250 ° F.На этом рисунке показана та же система, что и на предыдущем рисунке, за исключением того, что насос включен. Поскольку насос работает, возникают потери на трение между расширительным баком и всасывающим патрубком насоса. В результате на всасывании насоса создается давление 75 фунтов на квадратный дюйм. Насос обеспечивает давление 20 фунтов на квадратный дюйм, поэтому давление нагнетания будет 95 фунтов на квадратный дюйм. Давление в верхней части системы выше при включенном насосе, потому что насос обеспечивает дополнительное давление, таким образом, давление в верхней части системы составляет 32 фунта на квадратный дюйм.Перепад между верхом системы и расширительным баком больше, потому что будут дополнительные потери из-за трения, так как жидкость движется.

На следующем рисунке представлены три критерия определения минимального давления для другого сценария. На этом рисунке максимальная температура составляет 250 ° F, что соответствует давлению пара около 30 фунтов на квадратный дюйм (15,3 фунтов на кв. Дюйм). Наивысшая точка системы находится на высоте 30 футов над чистым полом, и в этой точке требуется 10 фунтов на кв. Дюйм, чтобы соответствовать критериям высоты.Требуемый чистый положительный напор на всасывании насоса составляет 20 фунтов на кв.

Рисунок 10: На этом рисунке показано минимальное давление для всех трех ограничений. Минимальное давление для достижения 10 фунтов на кв. Дюйм в наивысшей точке показано зеленым. Минимальное давление для достижения 20 фунтов на кв. Дюйм изб. (NPSHR) на всасывании насоса горячей воды показано красным. Минимальное давление для достижения давления пара 30 фунтов на кв. Дюйм (15,3 фунта на кв. Дюйм) в наивысшей точке показано пурпурным цветом.Минимальное давление, которое следует использовать в калькуляторе, составляет 25,5 фунтов на квадратный дюйм (красный) на расширительном баке. Это максимальное минимальное давление.
5.3.2 ВЫСОКОЕ ДАВЛЕНИЕ

Значение высокого давления — это самое высокое давление, которое может возникнуть в расширительном баке, при котором не происходит сбоев предохранительных клапанов или оборудования из-за высокого давления. Сценарий, который вы должны проверить, заключается в том, что насос включен, а горячая вода имеет самую высокую температуру.

Рис. 11: Высокое давление в расширительном баке определяется путем моделирования максимального давления на предохранительных клапанах и оборудовании и нахождения максимального значения давления, при котором давление на всем оборудовании и предохранительных клапанах находится в пределах их пределов давления. На этом рисунке показано максимальное давление 125 фунтов на кв. Дюйм в генераторе горячей воды при включенном насосе. Это приводит к максимальному давлению в расширительном баке 130 фунтов на квадратный дюйм.Рабочая температура этой системы составляет 140 F.

Вы всегда должны запускать сценарии с включенным и выключенным насосом, потому что оборудование должно соответствовать требованиям к давлению, независимо от того, включен насос или нет. Например, если вы запускаете сценарий с максимальным давлением в точке заполнения системы, равным 125 фунтов на кв. Дюйм, что является типичным максимальным давлением для трубопроводной арматуры, и насос выключен, тогда пределы давления соблюдены для всего оборудования. .Однако, как только насос будет включен, вы превысите требование 125 фунтов на кв. Дюйм для генератора горячей воды. Это показано на следующих двух рисунках.

Вы всегда должны запускать сценарии с включенным и выключенным насосом, потому что оборудование должно соответствовать требованиям к давлению, независимо от того, включен насос или нет. Например, в предыдущем сценарии воздушный сепаратор будет подвергаться давлению 135 фунтов на квадратный дюйм. Этот факт не был бы обнаружен, если бы предполагалось, что насос выключен при испытании на высокое давление в генераторе горячей воды.Поскольку воздушный сепаратор находится на той же высоте, воздухоотделитель будет находиться под тем же давлением, что и генератор горячей воды, когда насос выключен.

5,4 ЛИНЕЙНЫЙ КОЭФФИЦИЕНТ ТЕПЛОВОГО РАСШИРЕНИЯ

Для ваших расчетов можно использовать следующий линейный тепловой коэффициент расширения. Однако более точных значений можно получить, используя данные, предоставленные производителями трубопроводов.

Если у вас несколько типов труб, следует использовать более низкий коэффициент теплового расширения.Это приведет к увеличению расширительного бачка. Если у вас более высокий коэффициент теплового расширения, вы воспользуетесь преимуществом увеличения объема системы, которое происходит при расширении трубопровода. Когда жидкость нагревается, она расширяется, но труба также расширяется, чтобы вместить часть увеличившегося объема жидкости. Таким образом, выбор материала трубы, который меньше всего расширяется, даст наиболее консервативный результат.

O’Grady Сантехника | Проблемы с давлением воды

Высокое давление

Очень важным фактором минимизации износа на стороне нагнетания вашей водопроводной системы является контроль избыточного давления от повреждения вашей стороны водоснабжения.Это означает мониторинг давления подачи путем снятия показаний давления на нагруднике для шланга:

.
  • Присоедините манометр к любому нагруднику шланга. (Примечание: вы можете купить манометр у местного поставщика сантехники или в хозяйственном магазине. Купите тот, у которого есть красная стрелка предела, показывающая пиковое давление, пока вы не сбросите его вручную.)
  • Проверьте давление, оставив его на нагруднике шланга с включенным клапаном на ночь.
  • Показание должно быть от 55 до 60 фунтов на квадратный дюйм. Если оно выше 70 фунтов на квадратный дюйм, то избыточное давление сокращает срок службы многих компонентов сантехники в вашем доме и вызовет преждевременный выход из строя.

К выполненным работам относятся: шаровой кран наполнения внутри бачка унитаза, электромагнитные клапаны стиральной машины, электромагнитный клапан посудомоечной машины, водонагреватель, все ваши смесители, включая картриджи душевого клапана внутри вашей ванны и душа, и все гибкие патрубки водоснабжения и аварийные запорные краны.

Это дорогостоящий ремонт, и вы хотите получить от них как можно больше срока службы, прежде чем заменять их. Риск повреждения водой в результате разрыва водопровода — самый большой риск.Ремонт для устранения утечки воды обычно прост, а счет за восстановление большой.

Единый сантехнический кодекс требует, чтобы PRV (редукционный клапан) был установлен, если давление воды превышает 80 фунтов на квадратный дюйм во время строительства дома, или для любой проверки сантехнической задачи, которая включает в себя испытание воды после этого, приводящее к высокому давлению. Вы должны выполнить ночной тест под давлением, и если оно превышает нормальное рабочее давление, следует установить PRV или заменить существующий с давлением от 55 до 60 фунтов на квадратный дюйм.Установка расширительного бака является обязательной при установке PRV в системе водоснабжения, производящей горячую воду.

Установка PRV без расширительного бака будет иметь неблагоприятные последствия, если вы производите горячую воду в доме. Когда вы устанавливаете PRV, давление воды снижает давление воды со стороны домовладельцев, но не позволяет воде течь в обратном направлении, компенсируя тепловое расширение. В случае отсутствия расширительного бака в водяной системе, защищенной PRV и производящей горячую воду, давление воды резко возрастет до точки, превышающей значение до того, как PRV использовался.

PRV работает как обратный клапан, не позволяя воде проталкиваться обратно в городскую магистраль, когда водонагреватель нагревается. При правильной установке резервуар теплового расширения будет принимать всплески высокого давления и сдерживать избыточное давление в резервуаре до тех пор, пока вода не остынет, или кто-то использует воду, позволяющую снизить давление.

Вот некоторые из симптомов и способов ремонта, которые должны указать вам на возможное высокое или нерегулируемое давление воды в вашей системе водоснабжения:

Рабочий туалет:

  • Снимите крышку бака и осторожно положите ее на мягкую поверхность вдали от места, где кто-нибудь может ударить ее ногой или споткнуться.
  • Слушайте, как вода наполняется внутри бака. Если давление во время наполнения кажется слишком хорошим и оно громкое, возможно, у вас высокое давление.
  • Заменяли ли заливной клапан более одного раза за последние 10 лет?

Faucet Drip: Если из вашей ванны или душа в выключенном состоянии капает вода, следует немедленно проверить давление воды. Большинство картриджей не предназначены для работы с более высоким давлением и преждевременно протекают при наличии высокого давления.

  • Если вы замените картридж для душа / ванны и не вернете давление в нормальные пределы сразу, вы, вероятно, сократите срок службы нового картриджа и снова столкнетесь с преждевременным выходом из строя.
  • Если вы слышите хлопающий звук при закрытии крана или при выключении других клапанов, вероятно, у вас высокое давление / неплотные трубы.
  • Если носик крана сильно поднимается при включении воды, перейдите к разделу «Проблемы с давлением воды». Обычно это индикаторы проблем с высоким давлением.

Если в вашем водонагревателе течет вода из сливной трубы клапана сброса температуры и давления. Примечание : Мы сказали «утечка воды», а не «пароструйная очистка».

Если пар или горячая вода с водяным паром выбрасывает наружу, то кто-то должен:

  • Немедленно перекройте газовый кран водонагревателя и вызовите специалиста по обслуживанию.
  • В противном случае, если вы видите утечку воды из конца водонагревателя и дренажной трубы клапана сброса давления, это означает, что либо клапан T&P неисправен и его следует заменить.
  • Или что в какой-то момент давление воды может превышать 150 фунтов на квадратный дюйм, при условии, что термостатический газовый клапан исправен.
  • Даже если у вас есть PRV, он может быть неисправен, или ваш бак теплового расширения неисправен, или там может быть PRV, а бак теплового расширения не вызывает скачков давления.

Мы рекомендуем нанять сантехника только для установки клапана PRV и расширительного бака.

Низкое давление: Низкое давление воды редко бывает результатом низкого давления.Один простой способ определить давление воды:

  • Наденьте манометр на нагрудник шланга и проверьте давление.
  • Если давление воды выше 30 фунтов на квадратный дюйм, вероятно, нет проблем с давлением.
  • Следующий шаг — запустить что-нибудь и посмотреть, упадет ли манометр более чем на 5-10 фунтов.
  • Если это так, вы, вероятно, можете сделать вывод, что существует проблема с размером или препятствие в водяном трубопроводе.
  • Следующий вопрос, который следует задать, — существует ли проблема низкого давления как для горячей, так и для холодной воды.Если в вашей системе водоснабжения присутствует низкое давление на горячую и холодную воду, вероятно, у вас есть оцинкованные трубы, которые заржавели и корродировали изнутри.
  • Низкое давление в водопроводной системе обычно связано с оцинкованными трубами, которые необходимо заменить, или с трубами меньшего диаметра, из-за которых слишком много приспособлений.
  • Также возможно, что что-то застряло в определенном месте. Если на одном приспособлении на горячем и холодном есть низкое давление, то следует проверить аэратор на наличие мусора.Если проблема только на горячей или холодной стороне, вы можете снять / заменить подающую трубку; и при этом включите воду, чтобы наполнить пустое ведро для тестирования, чтобы проверить, сохраняется ли проблема.
  • Если в этот момент давление хорошее, снова подсоедините подающую трубку и запустите кран.
  • Если давление все еще низкое, вероятно, картридж на смесителе неисправен, и вам следует обратиться к разделу «Смесители и раковины» в разделе «Советы по сантехнике».
  • Если давление на аварийном запорном клапане все еще низкое, значит, в трубе застрял препятствие.
  • Если проблема с трубой горячей воды не устраняется, можно отключить воду в водонагреватель и отсоединить трубу подачи горячей воды, выходящую из водонагревателя.
  • Лучше всего оборудовать что-нибудь так, чтобы вода со стороны подачи горячей воды подавалась обратно в мусорный бак.
  • Теперь у вашего водонагревателя ничего не подключено к выходу горячей воды наверху, и у вас есть источник, который в противном случае был бы подключен к водонагревателю, подсоединен к шлангу и уходил в мусорное ведро.
  • Затем подключите гибкий подвод от холода к горячей трубке без давления, где проблема сохраняется, и включите холодную воду. Это направит воду под давлением обратно в трубу с горячей водой и выбьет препятствие в мусорное ведро. Если проблема связана с холодной водой, вы можете попробовать эту же процедуру, подключившись к холодной воде вашего соседа и выстреливая воду обратно из шланга на главном перекрытии подачи воды.

Тепловое расширение | Флорида | My Utility

Тепловое расширение

Вы должны установить защиту от теплового расширения каждый раз, когда водная система находится в закрытом состоянии.Герметичная система — это любая водная система, в которой на входящем водопроводе здания установлено устройство защиты от обратного потока. Простое устройство, называемое резервуаром теплового расширения, может быть установлено на входящей трубе холодной воды, обслуживающей водонагреватель здания, чтобы гарантировать, что вода имеет место для расширения и не рискует разорвать водопроводные линии и / или обрушить дымоходы водонагревателя.

Опасность теплового расширения

Большинство домов снабжается горячей водой из резервуаров с электрическим или газовым обогревом.До тех пор, пока нагревательный элемент не перестанет работать, и вы не столкнетесь с холодным душем, водонагреватель обычно считается само собой разумеющимся. Однако при неправильном обслуживании водонагреватель может стать угрозой безопасности.

Вода расширяется в объеме при повышении температуры. Дополнительный объем, вызванный тепловым расширением, должен куда-то уйти. В противном случае нагретая вода создает повышение давления. Это принцип паровой машины. Температура и давление в водонагревателе снижаются, когда из крана забирают горячую воду, а в бак попадает холодная.Повышение давления из-за теплового расширения также может быть уменьшено за счет возврата воды в общественную систему водоснабжения. Однако при установке обратного клапана, редукционного клапана или устройства предотвращения обратного потока в рабочую трубу создается «замкнутая система». В этих случаях необходимо предусмотреть тепловое расширение.

Термостат водонагревателя обычно поддерживает температуру воды около 130 ° F (54 ° C). Однако, если термостат не отключит нагреватель, температура воды продолжит повышаться.Если температура воды повышается до более чем 212º F (100º C), вода в резервуаре становится «перегретой». Когда эта перегретая вода внезапно попадает в атмосферу при открытии крана, она мгновенно превращается в пар, что может привести к бурной реакции. Поскольку давление внутри резервуара продолжает расти в условиях перегрева, резервуар может взорваться.

Защита от теплового расширения

Защита от теплового расширения обеспечивается в водопроводной системе путем установки расширительного бака в трубопроводе системы горячего водоснабжения после резервуара горячей воды и клапана сброса температуры и давления (T&P Клапан) в верхней части бака.

Тепловой расширительный бак регулирует повышенное давление, создаваемое в пределах нормального рабочего диапазона температуры водонагревателя. Небольшой резервуар с герметичной сжимаемой воздушной подушкой обеспечивает пространство для хранения и удержания дополнительного расширенного объема воды. Клапан T&P — это основная функция безопасности водонагревателя. Температурная часть клапана T&P предназначена для открытия и выпуска воды в атмосферу всякий раз, когда температура воды в резервуаре достигает примерно 210 ° F (99 ° C).Вентиляция позволяет холодной воде попадать в резервуар.

Элемент давления , , , клапана T&P предназначен для открытия и выпуска в атмосферу, когда давление воды в резервуаре превышает настройку давления на клапане. Клапан T&P обычно предварительно настроен на 125 или 150 фунтов на квадратный дюйм. Водонагреватели, установленные в соответствии с действующими сантехническими нормами, будут иметь требуемый терморегулирующий клапан и расширительный бак. Для защиты здоровья населения водоочиститель может потребовать установки обратного клапана или устройства предотвращения обратного потока после водомера.В этих ситуациях важно, чтобы T&P клапан и расширительный бак были правильно установлены и обслуживались в водопроводной системе.

Что нужно сделать домовладельцу, чтобы обеспечить защиту от теплового расширения.
  • Домовладелец должен проверить наличие расширительного бачка и T&P клапана. В случае сомнений домовладелец должен обратиться к лицензированному сантехнику.
  • Клапан T&P следует периодически проверять, чтобы убедиться в его правильной работе.Клапаны T&P оснащены контрольным уровнем. Ручное поднятие рычага открывает клапан, позволяя воде стечь. Если вода продолжает вытекать из клапана T&P после закрытия, возможно, клапан необходимо заменить. Необходимо установить сливную линию, чтобы избежать повреждения водой и ожогов при работе клапана.

Клапаны T&P оснащены контрольным уровнем. Ручное поднятие рычага открывает клапан, позволяя воде стечь. Если вода продолжает вытекать из клапана T&P после закрытия, возможно, клапан необходимо заменить.Необходимо установить сливную линию, чтобы избежать повреждения водой и ожогов при работе клапана.

  • Клапан T&P следует периодически снимать и визуально проверять на предмет коррозионных отложений, а также чтобы убедиться, что он не был неправильно изменен или отремонтирован.
  • Вышеуказанные работы лучше всего выполнять лицензированным сантехником.

Щелкните изображение, чтобы увеличить.

‘ПРЕДУПРЕЖДЕНИЕ : Установка устройства предотвращения обратного потока может вызвать тепловое расширение, что может привести к серьезным травмам и / или повреждению имущества.При установке устройства предотвращения обратного потока вы должны проконсультироваться с профессиональным сантехником для защиты от теплового расширения И ОБЕСПЕЧИТЬ ВСЕ НЕОБХОДИМЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ.

Добавить комментарий

Ваш адрес email не будет опубликован.

*
