Подача и обратка на радиаторах отопления: что это и для чего предназначены

Где находится подача у радиатора с нижним подключением

Главная » Полезные советы

Полезные советы

На чтение 2 мин

Сегодня используется три основных типа подключения радиаторов к трубам:

• Диагональное;
• Боковое одностороннее;
• Нижнее подключение радиатора.

Рассмотри кратко все три, акцентируя внимание на нижнем способе подключения.Итак, диагональный метод подключения обеспечивает максимально эффективную отдачу тепла. В этом случае труба, по которой подается теплоноситель, находится сверху, а отводящая труба – в нижней части радиатора. Такое размещение позволяет добиться максимальной мощности. Если использовать обратное подключение – подающая труба внизу, а отводящая вверху – то эффективность работы прибора падает на 10%.

Диагональное подключение хорошо подходит для длинных радиаторов, количество секций которых больше 10-12. При этом типе подключения трубы удобно прятать в штробах или за фальшстеной.

Одностороннее боковое подключение особенно часто используется в многоквартирных домах. В этом варианте подключения подающая труба находится в верхней части радиатора, а отводящая – в нижней. Главное отличие от диагонального подключения в том, что обе трубы размещаются на одной стороне прибора.

Необходимо отметить, что в этом случае теплоотдача радиатора по сравнению с подключением диагонального типа, уменьшается на 2%, а если трубы расположены в обратном порядке, теряется еще примерно 9-10% мощности обогревательного прибора.

Подключение радиаторов отопления снизу практикуется достаточно редко. Чаще всего его используют при магистральном подключении, тогда, когда трубы подачи и обратки теплоносителя нельзя спрятать в штробы или за фальшстеной.

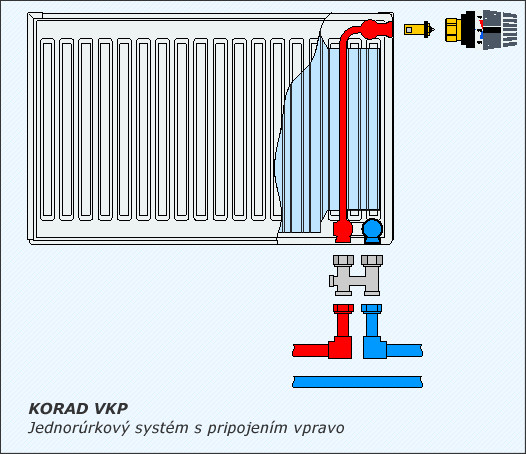

Подключение радиатора отопления, предназначенного для нижнего типа монтажа, относится, по большому счету, к односторонней схеме, так как разводка обеих патрубков — подачи и обратки, сделана внутри прибора.

Делая обвязку радиатора отопления с нижним подключением очень важно не перепутать и не поменять местами патрубки подачи и обратки –следует помнить, что обратная подача всегда расположена первой от ближайшего угла.

Любой радиатор с нижним подключением по умолчанию является универсальным. Прибор можно подключить, используя для этого нижние патрубки, или же через верхнее отверстие, предварительно выкрутив из него регулировочный термостатический вентиль. На его место монтируется подающая труба, а обратку подключают к одному из нижних патрубков. Другой патрубок должен быть заглушен. В большинстве случаев обвязка радиаторов с нижним подключением выполняется медными, металлопластиковыми или полипропиленовыми трубами.

( Пока оценок нет )

Поделится с друзьями

Имеет ли значение, какая сторона радиатора течет и возвращается?

Имеет ли значение, какая сторона радиатора течет и возвращается?

Магазин не будет работать корректно в случае, если куки отключены.

Возможно, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Поиск

• Бесплатная быстрая доставка
• Наше обещание устойчивого развития
• Цена соответствует

Меню

Учетная запись

• Аксессуары
• Зазор
• Бестселлеры
• Вдохновение
• Номера
• Совет
• Калькулятор отопления

7 февраля 2023 г.

Имеет ли значение, с какой стороны радиатора течет и возвращается?

Если вы пытаетесь установить радиатор самостоятельно, то вы, вероятно, знаете, что одна сторона радиатора пропускает горячую воду в радиатор, а другая сторона возвращает более холодную воду обратно в котел. Важно знать, что важно, поэтому в этой статье мы объясним различия и то, как вы можете обеспечить бесперебойную установку радиатора.

Что такое подающая и обратная трубы?

В системе центрального отопления подающая и обратная трубы являются важным компонентом водопроводной системы. По подающему трубопроводу горячая вода от котла системы отопления поступает к радиаторам, а по обратному трубопроводу – охлажденная вода возвращается в котел.

Подающая труба обычно подключается к выходу из котла, и по ней горячая вода поступает к радиаторам. Когда горячая вода проходит через радиаторы, тепло передается от воды к воздуху в помещении, нагревая помещение. Охлажденная вода затем возвращается в котел через возвратную трубу, где она повторно нагревается и циркулирует обратно по системе.

Подающая и обратная трубы должны быть правильно подобраны и установлены для обеспечения эффективного и действенного отопления. Неправильный размер или установка могут привести к таким проблемам, как низкий расход воды, плохая эффективность нагрева или даже отказ системы. Важно проконсультироваться с профессионалом для правильной установки и обслуживания системы центрального отопления.

Обычно сторона радиатора с пометкой «вход» или «подача» предназначена для подключения к потоку горячей воды от насоса системы отопления, а сторона с пометкой «выход» или «обратка» предназначена для подключен к обратной линии, по которой охлажденная вода возвращается к насосу системы отопления. Однако в некоторых случаях может не иметь значения, какая сторона используется для потока, а какая для возврата, если соединения выполнены правильно.

Как проще всего идентифицировать подающую трубу?

Самый простой способ идентифицировать подающую трубу в системе центрального отопления — следить за направлением потока. Подающая труба несет горячую воду от котла системы отопления к радиаторам, поэтому она должна проходить от котла к радиаторам.

Вы можете использовать следующие шаги для идентификации подающей трубы:

1. Найдите котел: Найдите местонахождение котла в вашей системе отопления.
2. Ищите указатели направления потока: Некоторые системы отопления имеют стрелки или этикетки, указывающие направление потока. Если они есть в вашей системе, следуйте по стрелкам или меткам к радиаторам, чтобы найти подающую трубу.
3. Обратите внимание на трубы: Если индикаторы направления потока отсутствуют, обратите внимание на трубы. Подающая труба должна быть горячей на ощупь, так как по ней течет горячая вода.
4. Подтвердить с помощью расходомера: Если вы все еще не уверены, какая труба является расходомерной, вы можете использовать расходомер для подтверждения (если вы профессионал). Расходомер укажет направление потока и поможет определить расходную трубу.

Как убедиться, что радиаторные клапаны установлены на правильных трубах

Чтобы убедиться, что радиаторные клапаны правильно установлены на подающем и обратном трубопроводе, выполните следующие действия:

1. Определите направление потока: Перед установкой клапанов важно определить направление потока в системе трубопроводов, что можно сделать, выполнив действия, описанные выше
.
2. Идентификация подающей и обратной труб: Как только направление потока установлено, вы можете идентифицировать трубы подачи и возврата. По подающему трубопроводу горячая вода поступает к радиатору, а по обратному – охлажденная вода возвращается в систему отопления.
3. Установите клапан на подающем трубопроводе: Радиаторный клапан должен быть установлен на подающем трубопроводе рядом с радиатором. Клапан должен быть установлен в вертикальном положении так, чтобы направление потока было обращено к радиатору.
4. Подсоедините вентиль к радиатору: Подсоедините радиатор к клапану с помощью гибкого шланга или компрессионного фитинга. Убедитесь, что соединение плотное и надежное, чтобы предотвратить утечку.
5. Установите клапан на обратку: Радиаторный клапан необходимо установить на обратку, рядом с радиатором. Клапан должен быть установлен в вертикальном положении с направлением потока от радиатора.
6. Подсоедините радиатор к обратному трубопроводу: Подсоедините радиатор к обратному трубопроводу с помощью гибкого шланга или компрессионного фитинга. Убедитесь, что соединение плотное и надежное, чтобы предотвратить утечку.
7. Проверка системы: После установки клапанов включите систему отопления и проверьте ее на наличие утечек. Если все работает правильно, вы сможете отрегулировать температуру каждого радиатора, поворачивая вентили.

Должны ли термостатические вентили радиатора быть на подаче или на обратке?

Термостатический вентиль радиатора (TRV) обычно устанавливается на подающем трубопроводе системы центрального отопления. TRV регулирует подачу горячей воды к радиатору в зависимости от температуры в помещении, что позволяет контролировать температуру в каждой отдельной комнате.

При установке на подающей трубе TRV определяет температуру в помещении и регулирует поток горячей воды к радиатору для поддержания заданной температуры. Если в комнате слишком холодно, TRV открывается, позволяя большему количеству горячей воды проходить через радиатор, нагревая комнату. Если в комнате слишком тепло, TRV закрывается, чтобы уменьшить поток горячей воды, охлаждая комнату.

Качественные радиаторы в Trade Radiators

В Trade Radiators у нас есть широкий ассортимент недорогих, энергоэффективных и простых в установке радиаторов.

Благодаря лучшему ассортименту радиаторов, который вы можете найти в любом магазине Великобритании, лучшей доставке и нашему уникальному ценовому обещанию, мы стремимся помочь любой комнате по всей стране получить радиатор, которого она заслуживает. Все начинается с понимания того, что вам нужно от нового радиатора.

Просмотрите наш широкий ассортимент качественных радиаторов по наиболее важным для вас критериям. Ищете ли вы определенный стиль радиатора, например, колонный или дизайнерский, или особый цвет, подходящий для интерьера вашего дома, у Trade Radiators есть что-то идеальное для ваших требований.

Термостатические радиаторные клапаны в Trade Radiators

Термостатический радиаторный клапан позволяет вам регулировать температуру радиатора простым поворотом ручки. Легко читаемые цифры будут точно отслеживать, сколько тепла выделяет ваш радиатор, и помогут вам более эффективно использовать отопление. Например, у вас может быть центральное отопление в вашем доме, но не во второй спальне, которая редко используется. TRV позволяют обогревать только те области, которые нуждаются в тепле, без лишних затрат.

Многие люди переходят от традиционных ручных клапанов к чему-то, что может предоставить пользователю немного больше гибкости и контроля при обогреве любого помещения. Взгляните на текущий ассортимент термостатических клапанов, имеющихся в настоящее время на складе Trade Radiators, а также несколько фантастических товаров.

Похожие сообщения

Товары в продаже

Сантехника

— Система водяного радиатора имеет один контур вместо труб подачи и возврата — имеет ли это смысл?

Задавать вопрос

спросил 5 лет, 6 месяцев назад

Изменено 5 лет, 6 месяцев назад

Просмотрено 2к раз

У меня есть система водяного отопления, подключенная к нескольким радиаторам по всему дому. В то время как на всех схемах водопровода радиатора, которые я видел, есть отдельные подающая и обратная трубы, у этой есть одна петля трубы от выхода печи до ее входа. Каждый излучатель ответвляется от этого основного контура и возвращается к нему чуть дальше по контуру.

Моей первой мыслью было «это не имеет никакого смысла», что должна быть очень неэффективная циркуляция через радиаторы (хотя они явно нагреваются).

Но я заметил, что у каждого радиатора есть одно простое трехстороннее разделение основного контура и одно соединение, в котором происходит что-то еще: (Направление потока слева направо; это изображение — единственный пример, где я могу разместить оба соединения труб на одном изображении)

Я попытался найти в Google, как это устройство может называться, но безуспешно. Я думаю, что это клапан, который предпочитает поток из обратной трубы, но открывается для сквозного потока, если в обратной трубе недостаточно давления (т. Е. Радиатор отключен). Кто-нибудь может опознать это устройство? Это типичная установка водяного радиатора?

Я надеюсь узнать немного больше о том, как связаны эти системы и есть ли что-то, что я должен попытаться изменить, если мне придется переделывать какую-либо сантехнику (например, отделку подвала)!

• сантехника
• вода
• центральное отопление
• горячая вода
• радиатор

Система отопления, которая у вас есть, называется системой горячего водоснабжения «mono-flo». Тройники в вашей системе могут быть стандартными или ограниченными тройниками. Обычная практика установки заключается в том, чтобы иметь один ограничительный тройник на подающем или обратном трубопроводе и обычный тройник на другом подающем или обратном трубопроводе. Когда я все еще устанавливал эти системы, я обычно устанавливал 1 тройник, если радиатор был над подающей трубой, и 2 тройника, если радиатор был ниже подающей трубы. Однако использование 1 или 2 тройников обычно зависит от размера радиатора. Для очень большого радиатора потребуется 2 тройника, чтобы обеспечить достаточный поток. При желании эти системы можно зонировать на каждый радиатор или комнату. Если вы хотите узнать больше об этих системах, просто введите в любой поисковой системе «система монофтопного отопления». (я пользуюсь гуглом)

1
