Подключение группы безопасности к системе отопления: Установка группы безопасности котла в закрытую систему отопления

установка с расширительным баком в закрытую систему, подключение, что это такое, как подключить к котлу, как работает

Содержание:

• 1 Алгоритм срабатывания
• 2 Из чего состоит группа безопасности системы отопления?
  • 2.1 Предохранительный клапан
  • 2.2 Манометр
  • 2.3 Автоматический воздухоотводчик
• 3 Как подключить твердотопливный котел
  • 3.1 Как работает схема
  • 3.2 Способ удешевления обвязки
• 4 Как и где ставится расширительный бак
  • 4.1 Открытая система
  • 4.2 Закрытая система
• 5 Схема подключения
• 6 Где устанавливается расширительный бак на отопление
• 7 Принцип работы
• 8 Как обвязывать котлы на твердом топливе
  • 8.1 Использование буферной емкости
  • 8.2 ТТ-котел и накопительный водонагреватель

Алгоритм срабатывания

Кратко подытожим принцип действия всей группы. С самого начала ввода в эксплуатацию работает автоматический воздухоотводчик, выводя из системы весь воздух. Однако при перегреве и достижении критических отметок давления он бессилен. Во избежание аварийной ситуации срабатывает предохранительный клапан, стравливая излишки теплоносителя, тем самым снижая давление в системе.

Для контроля работы системы в состав группы безопасности входит манометр, который показывает давление в моменте: пониженное давление свидетельствует о разгерметизации, неисправности расширительного бака или крана подпитки; повышенное – о расширении теплоносителя или чрезмерном выделении пара вследствие перегрева.

Из чего состоит группа безопасности системы отопления?

Группа безопасности для системы отопления состоит из корпуса, на котором установлены три прибора: манометр, предохранительный клапан и автоматический воздухоотводчик:

Группа безопасности для отопления: слева направо — предохранительный клапан, автоматический воздухоотводчик, манометр

Рассмотрим эти приборы каждый по отдельности.

Предохранительный клапан

Задача предохранительного клапана – уберечь систему отопления от слишком большого давления.

Предохранительный клапан рассчитан на определённое давление и при превышении этого давления срабатывает, т. е. сбрасывает лишнее.

Вообще-то, за компенсацию лишнего давления в отопительной системе отвечает расширительный бак: вода при нагревании расширяется — её излишки вытесняются в расширительный бак, чем и сохраняется давление в системе постоянным, а система – целой. При этом общее количество теплоносителя во всей системе отопления остаётся одинаковым.

Но бывает, что расширительный бак почему-либо не сработал. Для такой неприятности и ставится предохранительный клапан, через который лишняя вода сбросится из системы. Чтобы вода вытекала не на пол, присоединяем трубочку к резьбе сбоку и выводим эту трубочку в канализацию.

Вывод: канализация в котельной очень желательна.

И ещё:

важно! Антифриз в канализацию сбрасывать нельзя!

Сверху предохранительного клапана есть рукоятка (красная, похожая на вентиль водопроводного крана). С помощью этой рукоятки проверяем работоспособность предохранительного клапана. Работоспособность клапана проверяется очень просто: повернули рукоятку по направлению, указанному стрелкой – вода потекла, отпустили рукоятку – перестала течь, значит, клапан исправен, можем спать спокойно. Если же вода продолжает подтекать, откройте и закройте второй раз, третий… обычно течь прекращается.

Но если клапан упорно воду не держит, придётся его заменить. И чем быстрей, тем лучше, т. к. его работоспособность важна.

Теплоноситель через предохранительный клапан может подтекать из-за неплотной посадки клапана в седло (для непосвящённых звучит, как бред, но это так).

Выпускают предохранительные клапаны, рассчитанные на разное давление, подобрать нужно, исходя из давления, на которое рассчитан наш котёл. Для системы отопления частного дома покупаем клапан на 3 атм.

Допустим, в продаже нет группы безопасности с нужным клапаном. Тогда покупаем перечисленные приборы по отдельности и собираем блок безопасности своими руками.

Манометр

Манометр – это прибор для контроля давления в системе отопления.

Как и предохранительные клапаны, манометры есть, рассчитанные на разное давление, подбирать нужно такой, чтобы им было удобно пользоваться: одного взгляда на прибор должно быть достаточно для определения его показаний, без каких-либо вычислений.

Вывод: т. к. давление в системе отопления частного дома должно быть между 2 и 3 атм., то манометр выбираем не больше, чем на 4 атм.:

В манометре две стрелки: красная – контрольная, чёрная – рабочая. Красная устанавливается вручную на нужную отметку (как правило, 2 атм., для напольных котлов больше не рекомендуется, а вообще, уточняем в паспорте котла). Если при работе отопления рабочая стрелка отклонилась дальше красной – тревога! Что-то «полетело»!

Автоматический воздухоотводчик

Вся группа безопасности ставится сверху котла из-за воздухоотводчика: он должен находиться в самой верхней точке, куда устремляются пузырьки воздуха.

Подробно же об этом устройстве читайте в статье про назначение, устройство и установку автоматического воздухоотводчика.

Как подключить твердотопливный котел

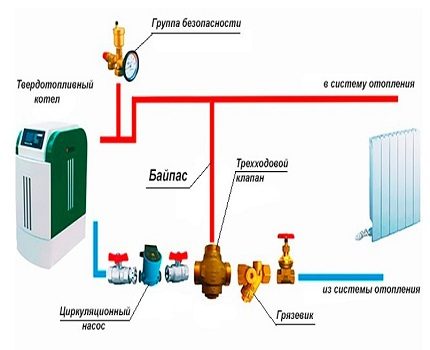

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Всегда открытый выход смесительного клапана (левый патрубок на схеме) должен быть направлен к насосу и теплогенератору, иначе циркуляции в малом котловом контуре не будет

Представленная схема показывает, как подключить агрегат правильно и применяется с любыми котлами на твердом топливе, в том числе — пеллетными. Вы можете найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Способ защиты от выпадения влаги в топке подробно рассматривается на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Подключение медными трубами не защитит полипропилен от разрушения в случае перегрева ТТ-котла. Зато позволит корректно работать термодатчику и предохранительному клапану на группе безопасности

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар.

Насос неспособен перекачивать газы, поэтому при заполнении камеры паром крыльчатка остановится, циркуляция теплоносителя прекратится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки.  В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Как и где ставится расширительный бак

Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает  — нашей радости не будет предела. Есть ли инструкция по установке расширительного бачка?

Открытая система

В этом случае ответ подскажет простой здравый смысл.

Открытая система отопления представляет собой, в сущности, один большой сосуд сложной формы со специфичными конвекционными потоками в нем.

Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:

1. Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком;
2. Беспрепятственное перемещение пузырьков воздуха туда, куда они устремятся в любом сосуде с любой жидкостью. Вверх.

Выводы очевидны:

1. Установка расширительного бачка отопления в открытой системе всегда выполняется в ее верхней точке.
   Чаще всего — вверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хоть вам и едва ли придется их проектировать) — в верхней точке розлива на чердаке.
2. Сам бачок для открытой системы не нуждается в запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора).
   Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся.
   Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.

Так выглядит расширительный бак для открытой системы отопления. При желании в люк в нем можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обычным ведром.

Закрытая система

Здесь и к выбору бака, и к его монтажу придется отнестись достаточно серьезно.

Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах.

Монтаж расширительного бака системы отопления оптимален в том месте, где течение воды наиболее близко к ламинарному, где в отопительной системе минимум завихрений.
Самое очевидно решение — расположить его на прямом участке розлива перед циркуляционным насосом.
При этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и гасить гидроудары, а воздух мы прекрасно стравим через воздушные краны.

Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.

• Баки в заводской комплектации иногда снабжаются предохранительным клапаном, сбрасывающим избыточное давление.
  Однако лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет — докупить и смонтировать рядом с баком.
• Электрические и газовые котлы с электронными термостатами зачастую поставляются с встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками — убедитесь, что они вам нужны.
• Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах — их ориентация в пространстве.
  В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости.
• Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше — допустимо. Меньше — опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.
• Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяющим отопление с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшим золотником предохранительного клапана, увы, не так уж редка.
• Если клапан сбрасывает давление слишком часто — это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.
• Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с нее на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.

Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном.

Схема подключения

В напольном котле, в отличие от настенного, нет встроенного циркулярного насоса, экспанзомата и группы безопасности. Всё это нужно установить снаружи него. Труба для подачи подключается сверху котла и там же монтируется группа безопасности.

Правильная установка группы безопасности, где она находится на расстоянии от крана и не мешает ему

Между котлом и группой безопасности не должно быть запорной арматуры, фильтров или других элементов. Например, если кран окажется закрытым, то случится авария.

Обратите внимание! Группа безопасности всегда монтируется только в вертикальном положении и выше котла. Группа безопасности может быть представлена в фирменном виде

Главный элемент в ней — это аварийный клапан, который сбрасывает давление. В некоторых случаях можно установить вместо всей группы безопасности лишь один аварийный клапан на тройнике

Группа безопасности может быть представлена в фирменном виде. Главный элемент в ней — это аварийный клапан, который сбрасывает давление. В некоторых случаях можно установить вместо всей группы безопасности лишь один аварийный клапан на тройнике.

Очень часто группу безопасности ставят сразу над котлом, и в момент сброса клапаном давления, жидкость попадает на котёл, что недопустимо, если он электрический. Поэтому, если группа безопасности установлена над котлом, то к аварийному клапану подсоединяется трубка, и её отводят в сторону. Под ней ставится ёмкость для жидкости.

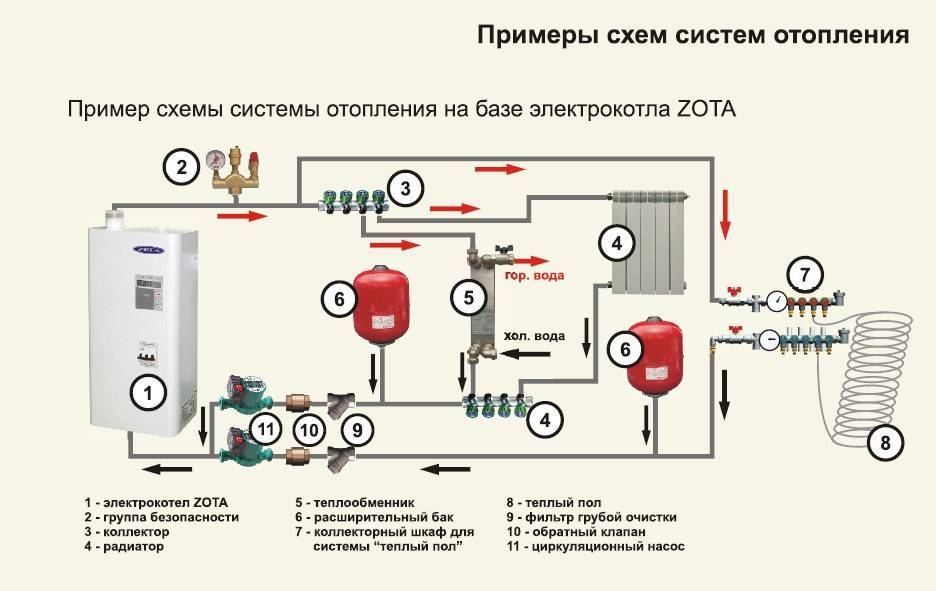

Схема подключения группы безопасности в системе отопления с расширительным баком

Схема обратки выполняется следующим образом (по направлению от котла) – запорный кран, циркуляционный насос, фильтр-грязевик, второй запорный кран, тройник с краном для подключения экспанзомата и краном для заполнения сети. Для систем с такой простой схемой не требуется установка обратного клапана. Фильтр-грязевик монтируется косым отводом вниз. Ротор насоса должен находиться горизонтально, а клеммная коробка в верхнем положении.

Обратите внимание! Нельзя монтировать экспанзомат перед первым запорным краном. Экспанзомат компенсирует колебания давления в системе отопления

Вода нагреваясь, расширяется. Чтобы через аварийный клапан не сбрасывалось давление, его снижает расширительный бачок. Объём экспанзомата должен быть равен минимум 1/10 от всей системы

Экспанзомат компенсирует колебания давления в системе отопления. Вода нагреваясь, расширяется. Чтобы через аварийный клапан не сбрасывалось давление, его снижает расширительный бачок. Объём экспанзомата должен быть равен минимум 1/10 от всей системы.

Например, если объём котла 80 л, а системы отопления 140 л, то общий объём равен 220 л. Следовательно, для стабильной работы требуется расширительный бачок объемом 22 л. Специалисты рекомендуют брать экспанзомат большего размера – 1/7-1/8 от объёма всей системы.

Расширительный бак в закрытой системе отопления

В качестве уплотнителя для резьбовых соединений рекомендуется использовать ФУМ-ленту, лён, пасты или другие уплотнительные средства, которые обеспечат герметичное соединение всех элементов даже во время сильных нагрузок.

Где устанавливается расширительный бак на отопление

Итак, установка бачка зависит от типа системы отопления и назначения самого резервуара. Вопрос не в том, для чего нужен расширительный бак, а в каком месте он должен скомпенсировать расширение воды. То есть, в тепловой сети частного дома может стоять не один такой сосуд, а несколько. Вот перечень функций, возлагаемых на различные расширительные емкости:

• компенсация теплового расширения воды в закрытых системах отопления;
• в открытых сетях резервуар выполняет 2 функции – воспринимает лишний объем теплоносителя и удаляет воздух из системы в атмосферу;
• в определенных условиях мембранный бак служит дополнением к штатному расширительному бачку газового котла;
• поглощать излишки нагретой воды в сети горячего водоснабжения.

Находясь в наивысшей точке системы открытого типа, бачок работает как воздухоотводчик

В открытых тепловых сетях вода в резервуаре контактирует с атмосферным воздухом. Поэтому установка расширительного бака предусматривается в наивысшей точке – на стояке, идущем от котла. Зачастую эти системы делаются самотечными, с увеличенными диаметрами трубопроводов и большим количеством теплоносителя. Вместительность бака должна быть соответствующей и составлять около 10% от общего объема воды. Куда, как не на чердак, ставить такой габаритный резервуар.

Альтернативные самодельные баки открытого типа из пластиковой канистры (фото слева) и воздушного ресивера

Отопительные системы закрытого типа отличаются тем, что мембранный расширительный бак для воды полностью герметичен. Оптимальный вариант монтажа – в помещении котельной, рядом с остальным оборудованием. Другое место, где иногда приходится устанавливать закрытый расширительный бачок для отопления – это кухня в небольшом доме, поскольку там размещен котел.

В системах закрытого типа, работающих на незамерзающем теплоносителе, объем резервуара следует увеличить до 15% от общего количества жидкости. Причина — повышенный коэффициент теплового расширения гликолевых антифризов.

Принцип работы

Для каждой системы отопления имеются свои конкретные значения максимального давления. На это напрямую влияет степень нагрева и охлаждения жидкости, которая находится в сети. Как было описано выше, из-за того, что давление начинает превышать норму, могут произойти значительные поломки. Чтобы понять, как блок безопасности помогает избежать последствий аварийных ситуаций, стоит рассмотреть принцип его работы.

Набор частей блока безопасности может меняться в зависимости от того, для каких целей используется основной агрегат, но в базовой комплектации система содержит всего три модуля, которые вмонтированы в корпус. Это манометр, воздухоотвод (кран Маевского) и предохранительный клапан.

Разберем более подробно назначение всех трех элементов.

Манометр – это измерительный прибор, с помощью которого можно оперативно контролировать показатели давления. Самой главной его функцией является определение максимально точных данных. Но, как и любой прибор, он имеет определенные погрешности. Измерительными единицами в манометрах являются либо бары, либо атмосферы, но наиболее популярным остается первый вариант.

Как можно понять из описаний, каждая деталь блока безопасности выполняет свои определенные функции. Элементы могут как располагаться отдельно, в разных частях трубопровода, так и быть в единой связке. Также существует еще один вариант комплектации системы. В него добавлен гаситель гидравлических ударов, защищающий манометр от действия окружающей среды.

Оборудование в целом работает по определенной несложной схеме. Если по каким-то обстоятельствам расширительный бак не может возместить расширение теплоносителя, а закрытая система подвергается высокому давлению, то в недрах оборудования также увеличивается давление. В этот момент в работу включается предохранительный клапан. Его пружина сжимается, открывается вентиль. Так лишний теплоноситель получает возможность выхода, лишний воздух выходит через воздухоотводчик.

Это связано с тем, что в подобных системах часто наблюдается слишком маленькая тяга внутри дымохода. В самом трубопроводе давление также может становиться либо слишком маленьким, либо очень большим. Из-за подобных проблем возможна загазованность помещения.

Как обвязывать котлы на твердом топливе

Схема подсоединения дровяного теплогенератора призвана решить 3 задачи (помимо снабжения батарей теплоносителем):

1. Предотвращение перегрева и закипания ТТ-котла.
2. Защита от холодной «обратки», обильного выделения конденсата внутри топливника.
3. Работа с максимальным КПД, то есть, в режиме полноценного горения и высокой теплоотдачи.

Представленная схема обвязки твердотопливного котла с трехходовым смесительным клапаном позволяет защититься от конденсата в топке и вывести теплогенератор на режим максимальной эффективности. Как это работает:

1. Пока система и отопитель не прогреты, насос гоняет воду по малому котловому контуру, поскольку трехходовой вентиль закрыт со стороны радиаторов.
2. Когда теплоноситель нагревается до 55—60 градусов, настроенный на указанную температуру клапан начинает подмешивать воду из холодной «обратки». Теплосеть загородного дома постепенно прогревается.
3. По достижении максимальной температуры клапан полностью закрывает байпас, вся вода из ТТ-котла уходит в систему.
4. Установленный на обратной линии насос прокачивает воду через рубашку агрегата, не давая последнему перегреться и вскипеть. Если поставить насос на подаче, камера с крыльчаткой может заполниться паром, перекачивание прекратится и котел гарантированно закипит.

Принцип нагрева с помощью трехходового вентиля применяется для обвязки любых теплогенераторов на твердом топливе – пиролизных, пеллетных, прямого и длительного горения. Исключение – гравитационная разводка, где вода движется слишком медленно и не провоцирует выпадение конденсата. Клапан создаст высокое гидравлическое сопротивление, препятствующее самотеку.

Если производитель оснастил твердотопливный агрегат водяным контуром, змеевик можно использовать для аварийного охлаждения в случае перегрева. Заметьте: предохранитель на группе безопасности срабатывает от давления, а не температуры, поэтому не всегда способен защитить котел.

Проверенное решение – подключаем змеевик ГВС к водопроводу через специальный клапан теплового сброса, как показано на схеме. Элемент сработает от температурного датчика и в нужный момент пропустит через теплообменник большой объем холодной воды.

Использование буферной емкости

Лучший способ повысить эффективность ТТ-котла – подключить к отоплению через буферную емкость. На входе теплоаккумулятора собираем проверенную схему с трехходовым смесителем, на выходе ставим второй клапан, поддерживающий требуемую температуру в батареях. Циркуляцию в отопительной сети обеспечивает второй насос.

Балансировочный вентиль на обратной линии нужен для регулировки производительности насосов

Что мы выигрываем благодаря тепловому аккумулятору:

• котел горит на максимуме и достигает заявленного КПД, топливо используется эффективно;
• вероятность перегрева резко снижается, поскольку агрегат сбрасывает излишки тепла в буферный бак;
• теплоаккумулятор играет роль гидрострелки, к емкости можно подключить несколько ветвей отопления, например, радиаторы I и II этажа, напольные греющие контуры;
• полностью прогретый резервуар поддерживает работу системы в течение длительного времени, когда дрова в топке котла прогорели.

ТТ-котел и накопительный водонагреватель

Чтобы с помощью дровяного теплогенератора загружать бойлер — «косвенник», нужно последний врезать в котловой контур, как изображено на картинке. Поясним функции отдельных элементов схемы:

• обратные клапаны не дают теплоносителю течь в другую сторону по контурам;
• второй насос (достаточно взять маломощную модель 25/40) обеспечивает циркуляцию через спиральный теплообменник водонагревателя;
• термостат отключает этот насос, когда бойлер достигает заданной температуры;
• дополнительный воздухоотводчик препятствует завоздушиванию подающей линии, которая окажется выше штатной группы безопасности.

Аналогичным способом можно стыковать бойлер с любым котлом, не оснащенным электронным блоком управления.

Дата: 25 сентября 2020

Установка группы безопасности в систему отопления

Skip to navigationSkip to content

Без рубрики 14.10.202114.10.2021

К одному из дилеров нашего предприятия обратился  пользователь электрокотла ЭВПМ 9кВт 380В  с вопросом: Можно ли устанавливать «группу безопасности» непосредственно над электрокотлом?

Поясним: Группа безопасности – это контрольно-измерительный узел, предназначенный автоматического предотвращения аварийных ситуаций, связанных с повышением давления в системе отопления до критических значений.

Группа безопасности состоит из: манометра, автоматического воздухоотводчика и предохранительного клапана сброса избыточного давления.

Предыстория обращения: Пользователь обратился частному мастеру для монтажа системы отопления своего дома. Мастер составил схему отопления и смету, далее мастер закупил всё необходимое оборудование у нашего Дилера. Мастер установил систему отопления согласно предложенной им же схемы. Далее мастер рассказал, как пользоваться и обслуживать систему и довольные хозяева подписали акт приёмки. В ходе консультации мастер несколько раз обратил внимании пользователей на группу безопасности.

Мастер проинформировал пользователей о необходимости следить за давлением в системе.

Схема расположения системы отопления

Система поработала в тестевом режиме несколько недель, но пришли первые морозные дни, и хозяева добавили мощности, в системе образовалось давление выше нормы и предохранительный клапан сбросил теплоноситель непосредственно на электрокотел. Произошло короткое замыкание, и во всем доме выбило пробки. В итоге котел вышел из строя.

Потребители обратились к мастеру с претензией и получили отказ. Мастер объяснил отказ в гарантийном ремонте тем, что пользователи не следили за давлением в системе.

Предприятие ООО «Равиком-М» выпускает серию электрокотлов ЭВПМ с IP20 (IP20- международный стандарт защиты электрического и электротехнического оборудования от вредного воздействия отражающей среды), т.е не защищенные от попадания брызг воды и влаги.

Внимание: 1)Данные электрокотлы нельзя устанавливать в помещения с большой влажностью. 2)Так же как у любого электрического оборудования необходимо исключить любые попадания воды, теплоносителя, пара на электрокотел.

Ошибка мастера заключалось в том, что он эту схему отопления нашел в интернете и на ней СХЕМАТИЧНО было нарисовано нахождение группы безопасности прям над котлом, а мастер понял это как непосредственную рекомендацию. Опытные же мастера действительно устанавливают группу безопасности выше котла, но не коем случае не над котлом.

Кроме того на предохранительный клапан должен быть установлен сливной шланг. Сливной шланг должен соответствовать диаметру выходного отверстия предохранительного клапана, дабы не создавать препятствий для сброса горячего теплоносителя и не подвергать опасности людей и порче их имущества.

Рекомендованная схема

/**/

Группы безопасности: правила входящего и исходящего трафика

Группа безопасности действует как виртуальный брандмауэр для вашего экземпляр для управления входящим и исходящим трафиком. Для каждой группы безопасности вы добавить правила, управляющие входящим трафиком к инстансам, и отдельный набор правила, управляющие исходящим трафиком.

Для подключения к VPC создайте новую группу безопасности с описанием QuickSight-VPC . Эта группа безопасности должна разрешать весь входящий TCP-трафик от групп безопасности. адресатов данных, которых вы хотите достичь. В следующем примере создается новую группу безопасности в VPC и возвращает идентификатор новой безопасности группа.

aws ec2 создать группу безопасности \
--name QuickSight-VPC \
--group-name quicksight-vpc \
--description "QuickSight-VPC" \
--vpc-id  vpc-0daeb67adda59e0cd

Важно

Конфигурация сети достаточно сложна, поэтому мы настоятельно рекомендуем новая группа безопасности для использования с QuickSight. Это также упрощает работу с AWS. Поддержка, чтобы помочь вам, если вам нужно связаться с ними. Создание новой группы не абсолютно необходимо. Тем не менее, следующие темы основаны на предполагается, что вы следуете этой рекомендации.

Чтобы разрешить Amazon QuickSight успешно подключаться к экземпляру в вашем VPC, настройте параметры безопасности. групповые правила, разрешающие трафик между сетевым интерфейсом QuickSight и экземпляром который содержит ваши данные. Для этого настройте группу безопасности, прикрепленную к правила входящего трафика вашего экземпляра базы данных, чтобы разрешить следующий трафик:

Для получения дополнительной информации см. раздел Группы безопасности для вашего VPC и VPC и подсети в Руководстве пользователя Amazon VPC.

Правила для входящих подключений

Когда вы создаете группу безопасности, у нее нет правил для входящих подключений. Нет исходящего входящего трафика с другого хоста на ваш экземпляр разрешено, пока вы не добавите входящие правила для группа безопасности.

Группа безопасности, подключенная к сетевому интерфейсу QuickSight, ведет себя не так, как большинство группы, потому что это не с сохранением состояния. Другие группы безопасности обычно с сохранением состояния . Это означает, что после установления исходящего подключение к группе безопасности ресурса, они автоматически разрешают возврат трафик. Напротив, группа безопасности сетевого интерфейса QuickSight не разрешает автоматически возвращать трафик. Из-за этого добавление правила выхода в группу безопасности сетевого интерфейса QuickSight не работает. Чтобы он работал для группы безопасности сетевого интерфейса QuickSight, обязательно добавьте входящее правило, которое явно разрешает обратный трафик из базы данных хозяин.

Правило для входящего трафика в вашей группе безопасности должно разрешать трафик на всех портах. Это нужно сделать это потому, что номер порта назначения любых входящих обратных пакетов установить случайно назначенный номер порта.

Чтобы разрешить QuickSight подключаться только к определенным экземплярам, ​​можно указать идентификатор группы (рекомендуется) или частный IP-адрес экземпляров, которые вы хотите позволять. В любом случае правило для входящего трафика вашей группы безопасности все равно должно быть разрешить трафик на все порты (0–65535).

Чтобы разрешить QuickSight подключаться к любому экземпляру в VPC, вы можете настроить группа безопасности сетевого интерфейса. В этом случае дайте ему входящее правило для разрешить трафик на 0.0.0.0/0 на всех портах (0–65535). Группа безопасности используемый сетевым интерфейсом QuickSight, должен отличаться от группы безопасности, используемые для ваших баз данных. Мы рекомендуем использовать отдельные группы безопасности для подключения к VPC.

Важно

Если вы используете инстанс БД Amazon RDS с длительным периодом эксплуатации, проверьте свою конфигурацию, чтобы увидеть если вы используете группу безопасности БД. Группы безопасности БД используются с БД экземпляры, которые не находятся в VPC и находятся на платформе EC2-Classic.

Если это ваша конфигурация, и вы не перемещаете свой экземпляр БД в VPC для использования с QuickSight, обязательно обновите безопасность вашей БД входящие правила группы. Обновите их, чтобы разрешить входящий трафик из VPC. группу безопасности, которую вы используете для QuickSight. Для получения дополнительной информации см. Управление доступом с помощью групп безопасности в Руководство пользователя Amazon RDS.

Правила для исходящего трафика

По умолчанию группа безопасности включает правило для исходящего трафика, разрешающее все исходящий трафик. Мы рекомендуем удалить это правило по умолчанию и добавить исходящие правила, разрешающие только определенный исходящий трафик.

Предупреждение

Не настраивайте группу безопасности на сетевом интерфейсе QuickSight с исходящим правило, разрешающее трафик на все порты. Для получения информации о ключе соображения и рекомендации по управлению исходящим сетевым трафиком из VPC, см. рекомендации по обеспечению безопасности для вашего VPC в

Руководство пользователя Amazon VPC.

Группа безопасности, подключенная к сетевому интерфейсу QuickSight, должна иметь исходящие правила, разрешить трафик к каждому экземпляру базы данных в вашем VPC, который вы хотите QuickSight для подключения. Чтобы разрешить QuickSight подключаться только к определенным экземпляров, укажите идентификатор группы безопасности (рекомендуется) или частный IP-адрес адрес разрешенных экземпляров. Вы настраиваете это вместе с соответствующие номера портов для ваших экземпляров (порт, который экземпляры прослушивание), в исходящем правиле.

Группа безопасности VPC также должна разрешать исходящий трафик к группам безопасности назначения данных, особенно на порту или портах, к которым подключена база данных.

слушаю.

Javascript отключен или недоступен в вашем браузере.

Чтобы использовать документацию Amazon Web Services, должен быть включен Javascript. Инструкции см. на страницах справки вашего браузера.

Злоумышленники взломали промышленную систему отопления с помощью бэкдора, размещенного в сети

Бизнес и ИТ —

Одни и те же системы управления используются ФБР, IRS и Пентагоном.

Дэн Гудин — 13 декабря 2012 г. 17:40 UTC

Недавний поиск в компьютерной поисковой системе Shodan обнаружил более 20 000 систем Niagara AX, подключенных к Интернету. Согласно недавно опубликованному меморандуму, опубликованному ФБР.

Бэкдор содержался в более старых версиях Niagara AX Framework, который используется для удаленного управления котлами, отоплением, системами обнаружения пожара и наблюдения для Пентагона, ФБР, прокуратуры США и Службы внутренних доходов, среди многие другие. Эксплойт предоставил хакерам, использующим несколько неавторизованных американских и международных IP-адресов, доступ к «графическому пользовательскому интерфейсу (GUI), который предоставлял план этажа офиса с полями управления и обратной связью для каждого офиса и магазина». , который был выпущен в июле. «Все области офиса были четко обозначены именами сотрудников или названиями областей».

ИТ-подрядчик неназванного предприятия сообщил агентам ФБР, что «блок управления Niagara был напрямую подключен к Интернету без промежуточного брандмауэра», согласно служебной записке, опубликованной в субботу Public Intelligence. Веб-сайт имеет устоявшийся опыт размещения подлинных правительственных документов. Барбара Вудрафф, пресс-секретарь отделения ФБР в Ньюарке, штат Нью-Джерси, где была написана записка, заявила, что документ выглядит подлинным.

Несанкционированный доступ начался в феврале, через несколько недель после того, как кто-то, использующий дескриптор Twitter @ntisec, опубликовал комментарии, указывающие на то, что хакеры нацелились на SCADA — системы диспетчерского управления и сбора данных. Один твит содержал список интернет-адресов, в том числе адрес, который был присвоен системе отопления, принадлежащей бизнесу в Нью-Джерси. Взлом произошел за пять месяцев до того, как исследователи безопасности Билли Риос и Терри МакКоркл сообщили о серьезных уязвимостях в системе Niagara, которую продает компания Tridium, офисы которой расположены в Ричмонде, штат Вирджиния.

Становится только хуже

Обнаружение того, что уязвимости Niagara активно используются в реальных условиях, имеет большое значение, поскольку система широко используется для контроля критически важного оборудования, используемого по всему миру. Кроме того, количество систем Niagara с выходом в Интернет, похоже, растет. Поиск с использованием компьютерной поисковой системы Shodan в конце прошлого года выявил около 16 000 систем, из которых более 12 000 базируются в США, по словам Билли Риоса, одного из исследователей безопасности, задокументировавшего уязвимости в системе промышленного контроля. В этом году тот же поиск дал более 20 000 систем, из них около 16 000 в США. По словам Риоса, в то время как исправления, выпущенные ранее в этом году, применимы только к версиям 3.5 и 3.6 Niagara, Shodan продолжает показывать «тонны» систем, работающих под управлением более ранних версий, включая 1.1.

Реклама

«Эти вещи продолжают появляться», сказал он Арсу. «Это не проходит. Становится хуже».

Возможно, единственный задокументированный случай взлома системы промышленного контроля в США произошел в 2009 году, когда охранник злоупотребил своим физическим доступом, чтобы взломать компьютеры, которые управляли системами кондиционирования воздуха в техасской больнице. О вторжении стало известно после того, как он опубликовал скриншоты и другие доказательства, свидетельствующие о том, что он контролировал системы охлаждения операционных и других критических зон на объекте в Техасе, где температура регулярно достигает трехзначных цифр. С тех пор он провел большую часть своего времени в федеральной тюрьме.

В «Ситуационном информационном отчете» ФБР взломанная компания упоминается как US Business 1 и описывается как компания по производству кондиционеров в Нью-Джерси. В отчете говорится, что система, в которую проникли хакеры, контролировала внутренние системы отопления, вентиляции и кондиционирования воздуха компании.

«Основным блоком управления для системы HVAC американского бизнеса 1 был контроллер марки Tridium, модель Niagara», — говорилось в служебной записке. «US Business 1 активно использовала эту систему внутри компании, но также установила систему управления для клиентов, в число которых входили банковские учреждения и другие коммерческие организации. ИТ-подрядчик US Business 1 подтвердил, что блок управления Niagara был напрямую подключен к Интернету без промежуточный брандмауэр».

Продолжение служебной записки: «US Business 1 имел контроллер для системы, который был защищен паролем, но был настроен для удаленного/интернет-доступа. Используя ссылку, опубликованную хактивистом, опубликованный URL-адрес бэкдора обеспечивал тот же уровень доступа. к системе управления компании как защищенный паролем логин администратора. Бэкдор не требовал пароля и обеспечивал прямой доступ к системе управления».
