В любой электрической цепи имеется реле.

Любой электрик знает их и с ними знаком, мы – не исключение: много лет работы по Минской области и самому Минску привели к тому, что нам известно, пожалуй, всё о реле.

Принцип действия

К срабатыванию реле приводит воздействие физического или механического рода: появление управляющего электрического тока, повышение или понижение местной освещенности, образование или изменение местного магнитного поля, тепловая энергия, звуковое давление и т.д.

Применяются также реле времени: в них срабатывание происходит после заданного интервала времени или в назначенный момент (если раньше не появился управляющий сигнал). Устанавливаются такие модели для включения или запуска определенных механизмов или процессов, их выключения или регулирования.

В быту такие устройства применяются почти повсеместно: таймер стиральной машины или отопительной системы, микроволновой печи или электрической духовки, уличного светофора или освещения. Такие реле уже встроены в конструкцию изделия и чаще всего рассчитаны на ремонт или замену. Ввиду сложности и уникальности большинства конструкций таймеров рекомендуется обращаться в сервисные ремонтные мастерские.

Однако заменить, отремонтировать и установить обратно, или просто вмонтировать новый таймер можно и своими силами. Они устанавливаются в ограниченный круг устройств (приборы отопления, вентиляции и обогрева, а также некоторые отдельные механизмы), поэтому их принцип их работа известен и поддается регулированию.

Реле для систем освещения

Освещение (в первую очередь – уличное) характеризуется своей управляемостью. Днем потребность в нем отсутствует, но забыть отключить после использования или выхода из комнаты можно запросто. Это ведет к повышенному энергопотреблению (с соответствующим счетом за «свет») и снижению ресурса светильника.

Решить эту задачу помогает так называемое астрономическое реле времени – его срабатывание настраивается на определенный час и минуту, причем функционирует устройство без связки с фотодатчиком. Срабатывание обеспечивается встроенной программой, учитывающей время захода и восхода Солнца на основе текущих даты и времени, а также отслеживаемых географических координатах.

Схемы подключения таких устройств прилагаются в комплекте поставки вместе с инструкцией и пошаговым описанием требуемых работ. При электромонтажных работах следует учитывать максимальную допускаемую нагрузку от подключаемой светотехники, а также типы устройств и ламп.

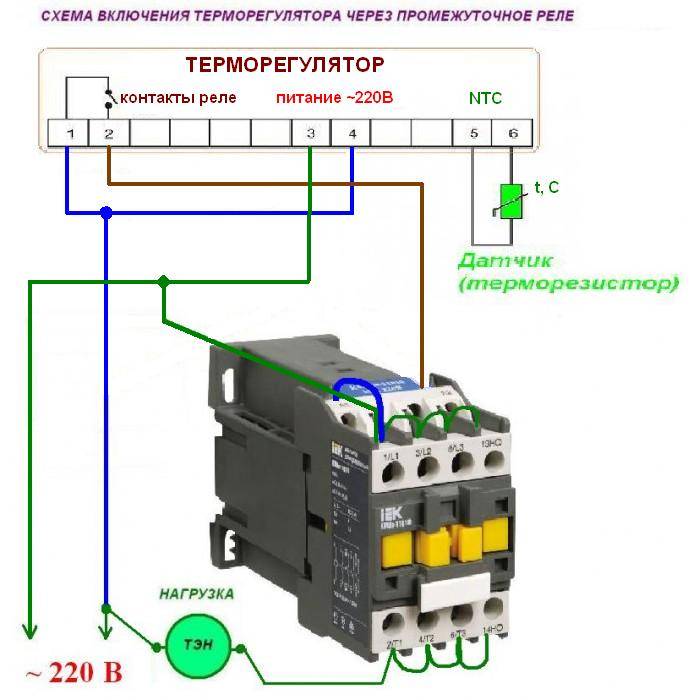

Реле для магнитного пускателя

Существуют энергопотребители и приборы, мощность которых достаточно велика, поэтому их запуск или выход на пиковый режим требуют определенной последовательности подачи нагрузки. В данном случае реле времени не способно на обеспечение больших токов.

Оптимально применение специального реле, предназначенного для заданной нагрузки, причем – циклического типа. Это значит, что реле будет подавать питание на энергоприемник с заданной периодичностью. Такие устройства имеют возможность настройки от секунд до десятков часов.

Применяются такие контакторы для силовых линий с 1 и 3 фазами. Успешно применяются реле для регулирования работы электродвигателей, подключаемых в схему «звезда-треугольник».

Для снижения пусковых токов производится переключение между задействуемыми обмотками, а на момент запуска двигатель подключен по схеме соединения обмоток «звезда». После запуска выполняется задержка по времени (силами реле) — по мере выхода на рабочие режимы или требуемые параметры хода. При этом выполняется регулирование параллельно с переключением между схемами подключения. Когда время истекает, двигатель перестраивается на работу по рассчитанной для него схеме «треугольник».

Установка и порядок подключения таких изделий описываются в комплектной инструкции.

Реле для стесненных условий

Достаточно часто встречаются условия, при которых подключить или просто установить реле в распределительный шкаф не представляется возможным. Также может быть ситуация, когда коммутирование схемы и модульных приборов имеет затруднения. При этом остается потребность в применении интервалов функционирования при заданной нагрузке.

В таких условиях мы рекомендуем применять электронные таймеры розеточного типа. Их производство развернуто с размахом: для подключения в цепь розеток изготавливают в широком перечне типоразмеров.

Значительный минус этого устройства – техническая невозможность применения реле с высокой нагрузкой или одновременно для нескольких потребителей. Они предназначены для токов величиной до 16-20 А, хотя остальные возможности позволяют настроить работу максимально гибко.

Мы предлагаем Вам воспользоваться нашим предложением и обратиться к нам как опытным специалистам: консультируем, помогаем с выбором электротехнической продукции при покупке, оказываем услуги по ремонту и установке электрики.

С подбором реле и контакторов все вопросы и неясности устраним за кратчайшее время, и все Ваши задачи будут решаться этими и другими электроприборами в текущих условиях.

P.S. Посмотрите видео о том, какие таймеры или реле времени бывают и для чего используются:

Понравился материал? поделись им.

Jelektrik.By

Статьи

Умный дом

02 декабря 2021

Добавить комментарий

Реле с задержкой времени: что это такое и общие области применения

Дом Образовательная серия Реле Образование Реле задержки времени

Образовательная серия

Антенны Образование

Прерыватели и предохранители

Аккумуляторы Образование

Кабели, провода и сборки Образование

Корпуса Образование

Ethernet и сетевое образование

Блок управления двигателем

Промышленные панели управления Обучение

Обучение аппаратному обеспечению панели

Блоки питания Образование

Реле Образование

Солнечное образование

Обучение работе с сигналами и преобразованием сигналов

Клеммные колодки Обучение

Реле задержки времени: лучше понять, что они из себя представляют…

Что такое реле задержки времени?

• Функционирует как обычное реле
• Они могут задерживать замыкание контактов после подачи питания на катушку
• Задержка может быть как: «Задержка вкл.», так и «Задержка выкл.»
• Также может поставляться во многих других конфигурациях

Распространенные варианты использования:

• При включении двух устройств задержка может помочь предотвратить слишком высокий скачок напряжения
• Вентиляторы с задержкой выключения могут обеспечить охлаждение двигателя после его отключения
• Освещение с задержкой выключения позволяет свету ворот гаража оставаться включенным, даже когда гараж закрыт

Существует множество других типов реле времени с задержкой, которые можно применять практически в любых приложениях, о которых вы только можете подумать. «Задержка включения» и «Задержка выключения» — два наиболее распространенных типа, которые вы увидите.



Купить реле времени

Расшифровка:

[0m:4s] Привет, я Джош Блум, добро пожаловать в очередной видеоролик из серии образовательных материалов RSP Supply. Сегодня мы поговорим о реле задержки времени, о некоторых из наиболее часто используемых реле задержки времени, о том, как они работают и где мы можем их использовать. Как и обычное реле, реле задержки времени по-прежнему зависит от катушки, когда на эту катушку подается питание, оно замыкает набор контактов, которые пропускают ток. Для получения более подробной информации о функции реле см. другие наши видео, ссылки на которые приведены в описании ниже.

[0m:31s] Несмотря на то, что между обычными реле и реле задержки времени есть много общего, реле задержки времени предлагает нам дополнительную функциональность. Эта дополнительная функциональность позволяет нам контролировать фактическую функцию включения / выключения контактов, что позволяет нам управлять различными устройствами, которые мы используем ежедневно. Итак, давайте поговорим о некоторых наиболее распространенных типах реле задержки времени и о том, где мы можем найти их применение.
[0m:54s] Сначала давайте обсудим реле задержки. В обычном реле, когда на катушку подается напряжение, контакты мгновенно замыкаются, пропуская ток.
[1 м: 4 с] При задержке включения реле, когда катушка находится под напряжением, контакты задерживаются на заданный период времени, который мы обычно можем настроить до того, как контакты фактически замкнутся.
[1m:15s] Итак, обычно реле задержки включения используется, когда мы хотим уменьшить пусковой ток, который мы можем наблюдать при включении устройства. Итак, подумайте о том, когда вы включаете что-то, например, двигатель, вы можете увидеть тусклый свет.
[1m:27s] Если мы включаем две вещи одновременно, мы можем даже отключить выключатель или перегореть предохранитель. Чтобы уменьшить этот риск, мы используем реле задержки времени. Реле задержки времени позволяет нам включать одно устройство немного позже, чем другое устройство.

Таким образом, используя их на реле задержки, мы можем предотвратить слишком большой пусковой ток, который может привести к перегоранию предохранителя или срабатыванию выключателя через 9 секунд.0073 наша электрическая цепь. Далее поговорим о реле задержки выключения. Они функционируют очень похожим образом, с основным отличием в реле задержки включения,
. [1m:58s] задержка происходит, когда катушка находится под напряжением. В реле задержки выключения задержка происходит, когда катушка обесточена. Так, например, если мы подадим питание на катушку, контакты мгновенно замкнутся. Когда катушка обесточена, происходит задержка перед размыканием контактов.
[2m:17s] Так что очень распространенным примером этого может быть наша лампочка для открывания гаражных ворот.
[2m:22s] Когда мы нажимаем кнопку, чтобы открыть или закрыть дверь гаража, вы обычно замечаете, что свет остается включенным. Это функция реле задержки выключения, которое задерживает выключение света.
[2m:34s] Другой распространенный пример реле задержки выключения — когда мы запускаем двигатель. Этот двигатель имеет тенденцию сильно нагреваться, и он может работать в сочетании с охлаждающим вентилятором. Когда мы выключим мотор,
[2 м: 46 с] реле задержки выключения позволяет вентилятору продолжать охлаждать двигатель в течение заданного периода времени, а затем этот вентилятор в конечном итоге выключается. Мы также можем найти реле задержки времени, которые предлагают обе функции: задержку включения и выключения. Позвольте мне привести вам личный пример этого. У меня дома есть настольная пила, которую я использую вместе с магазинным пылесосом, который помогает убирать опилки с настольной пилы.
[3m:11s] У меня есть реле задержки времени, которое работает как с задержкой включения, так и с задержкой выключения. Таким образом, когда я включаю свою настольную пилу, я не хочу, чтобы слишком большой бросок тока отключил мой выключатель, когда я одновременно включаю пилу и пылесос. Итак, я включаю пилу, реле задержки времени задерживает включение моего пылесоса, а затем включается через несколько секунд. Когда я выключаю пилу, я хочу, чтобы пылесос продолжал работать в течение нескольких секунд, чтобы убрать все опилки, которые могут оставаться в моей настольной пиле.
[3m:41s] Таким образом, реле с задержкой времени являются наиболее распространенными реле времени, которые используются сегодня. Однако существуют десятки других типов и конфигураций реле задержки времени, которые используются в различных приложениях. Полный ассортимент реле задержки времени и тысячи других продуктов можно найти на нашем веб-сайте. Для получения дополнительной информации или других обучающих видеороликов посетите сайт RSPSupply.com, крупнейшего в Интернете источника промышленного оборудования. Также не забывайте: ставьте лайки и подписывайтесь.

Поболтай с нами, на базе LiveChat

Запуск трех двигателей по времени (контур №2)

---

---

ЦЕЛИ :

• Обсудить работу схемы №2.
• Устраните неисправность цепи № 2 с помощью схемы.

Машина содержит три больших двигателя. Текущий всплеск, чтобы начать все три двигателя одновременно слишком велики для системы. Следовательно, когда машина должна быть запущена, должна быть задержка 10 секунд между запуск каждого двигателя. Цепь № 2, показанная на рис. 1, представляет собой старт-стоп, кнопочное управление, которое управляет тремя пускателями двигателей и двумя выдержками времени реле.

Схема разработана таким образом, что перегрузка любого двигателя остановит все. моторы.

При нажатии кнопки СТАРТ цепь замыкается через кнопку СТАРТ кнопка, катушка пускателя двигателя M1 и катушка реле TR1. Когда на катушку M1 подается напряжение, двигатель №1 запускается, и вспомогательный контакт M1, параллельный START кнопка, закрывается. Этот контакт поддерживает ток, протекающий по цепи. при отпускании кнопки СТАРТ (рис. 2).

После 10-секундного интервала контакт TR1 замыкается.

Когда этот контакт замыкается, замыкается цепь через пускатель двигателя. катушка M2 и катушка реле времени TR2. Когда на катушку M2 подается питание, двигатель № 2 запускается. (ил. 3).

Через десять секунд после включения катушки TR2 контакт TR2 замыкается. Когда этот контакт замыкается, замыкается цепь на катушку пускателя двигателя M3, что приводит к № 3 для начала (рис. 4).

Рис. 1 Контур №2. Задержка пуска для трех двигателей

Рис. 2 Пускатель двигателя M1 и реле времени TR1 включаются.

Рис. 3 На двигатель 2 и TR2 подано питание.

Рис. 4 На двигатель 3 подано питание.

При нажатии кнопки СТОП цепь катушек M1 и TR1 разрывается. Когда пускатель двигателя М1 обесточивается, двигатель №1 останавливается и вспомогательный контакт мл открывается. TR1 — реле задержки включения; поэтому, когда катушка TR1 обесточена, контакт TR1 размыкается немедленно.

Когда контакт TR1 размыкается, пускатель двигателя M2 обесточивается, что останавливает двигатель #2, и катушка TR2 обесточивается. Поскольку TR2 является реле с задержкой включения, контакт TR2 открывается немедленно. Это размыкает цепь к пускателю двигателя M3. Когда Стартер двигателя М3 обесточивается, двигатель №3 останавливается. Хотя это занимает несколько секунд, чтобы объяснить, что происходит при нажатии кнопки STOP, действие реле происходит практически мгновенно. Если один из контактов перегрузки размыкается, пока цепь находится под напряжением, эффект такой же, как при нажатии кнопку СТОП. После отключения цепи все контакты возвращаются в исходное положение. нормальные положения, и схема такая же, как показанная оригинальная схема в илл. 1.

ВИКТОРИНА :

(См. схему 20-1.)

1. Объясните работу цепи №2 (рис. 1), если контакт М1 не замкнулся. закрывать.

2. Объясните работу схемы №2 (рис. 1), если бы катушка реле TR2 была сгореть.

3. См. схему №2, показанную на рис.
