Подогрев воздуха в приточной вентиляции: типы, принципы работы, видео и стоимость

Содержание

Системы приточной вентиляции Приточная вентиляция

Главная \ Статьи \ Вентиляция \ Приточная вентиляция

Главной задачей приточных систем вентиляции является подача специальным образом обработанного воздуха с требуемыми параметрами: температура, влажность расход и пр. Обработка воздуха происходит в приточных установках, которые имеют в своем составе необходимый набор элементов.

Минимальный набор функциональных частей приточных установок выглядит следующим образом:

  • Воздушный клапан — перекрывает или открывает проток воздуха вместе с пуском установки. Жалюзи клапана приводятся в движение посредством электропривода, который работает строго по сигналу системы автоматизации. Для зимнего периода целесообразно использовать воздушные клапана с подогревом жалюзи: пираметральным или со встроенными ТЭНами.
  • Фильтр — очистка наружного загрязненного воздуха от пыли, пуха и пр.
    загрязнений. В качестве первой ступени применяется фильтр грубой очистки класса EU3, который задерживает частицы размером до 10 мкм.

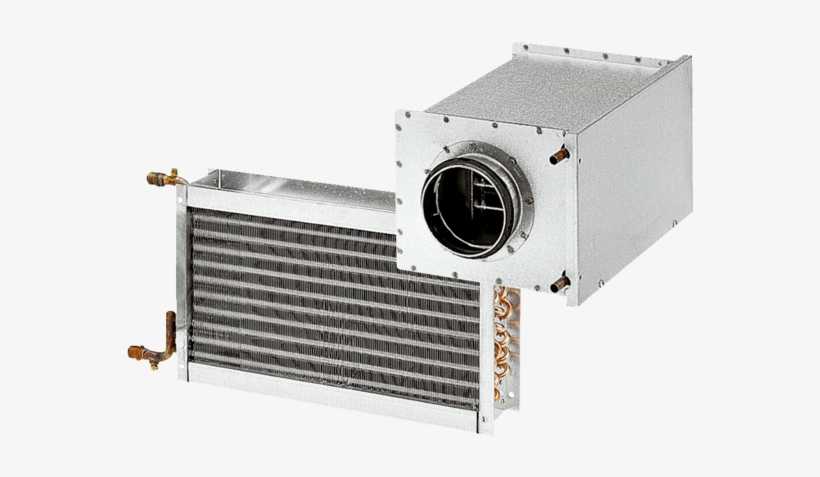

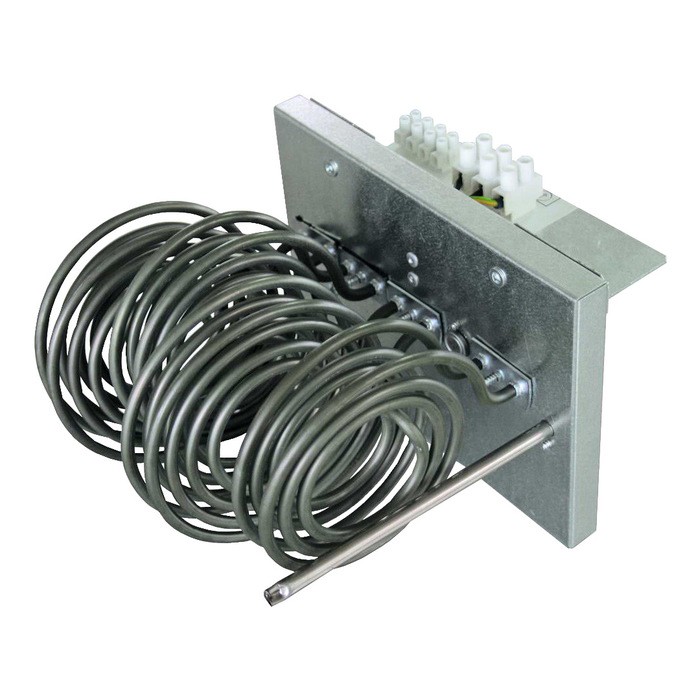

  • Калорифер — нагрев наружного воздуха в зимний период до необходимой температуры притока или помещения, выпускаются электрического, водяного, гликолевого или парового нагрева. Во всех вариантах нагрева (кроме электро) воздухонагреватель подсоединяется к системе теплоснабжения с устройством отдельного узла управления каждой установки, в состав которого входят: арматура, насосы, регулирующие клапана, манометры, термометры и пр.
  • Охладитель — охлаждение приточного воздуха в летний период либо в технологическом процессе осушения и т. д. Производители применяют для комплектации приточных установок водяные охладители или фреоновые.
  • Вентилятор — сердце любой установки. Вентилятор предназначен для преодоления сопротивления всех элементов приточной установки, сети воздуховодов, воздухозаборной и воздухораздающих решеток и подачи приточного воздуха в помещение.
    В современных установках используются вентиляторы типа «свободное колесо» с двигателями на валу либо вентиляторы с клиноременной передачей.
  • Шумоглушитель — предназначен для предотвращения распространения шума от вентилятора в сторону помещения или воздухозабора.

При технологических требованиях в состав установки могут быть включены:

  • Секция дополнительной тонкой фильтрации. Если технологическим процессом требуется предъявляются повышенные требования к качеству воздуха, то второй, третьей и т. д. ступенями устанавливаются дополнительные фильтры тонкой и очень тонкой очистки до 0,1 мкм.

  • Блок рекуперации воздуха — современный энергоэффективный элемент приточно—вытяжных систем, когда тепло от вытяжного воздух передается холодному приточному воздуху. Мощность нагрева калорифера снижается на величину утилизации тепла. Рекуператоры выпускаются:

Гликолевые — в приточную и вытяжную установку встраивают дополнительные теплообменники, между которыми циркулирует раствор гликолевых смесей. Тепло от вытяжного воздуха передается теплоносителю, который в свою очередь нагревает приточный воздух. Энергоэффективность такого типа рекуператоров невысока и составляет 20–30%. Используется в основном в системах вентиляции влажных помещений. Воду в качестве промежуточного теплоносителя использовать нельзя, так как риск заморозки в данном случае очень велик.
Пластинчатые рекуператоры — или перекрестноточные, передача тепла от вытяжного воздуха в противотоке идет напрямую приточному через тонкие стенки оцинкованного листа конструкции. Если влажность вытяжного воздуха высока, то есть риск обмерзания стенок рекуператора и полное перекрытие канала. В таком случае необходимо предусматривать обводной канал. Эффективность такого типа рекуперации 40-50%.
Роторные рекуператоры являются в настоящее время самым эффективным, но и дорогостоящим оборудованием. Представляет собой барабан с приточными и вытяжными каналами, который вращается при помощи электродвигателя. Эффективность таких систем составляет 70-80%, что позволяет максимально снизить затраты на подогрев воздуха от тепловых сетей или индивидуальной котельной.

Исполнения приточных установок

Конструктивно современные приточные установки практически всеми производителями выпускаются в двух исполнениях:

    1. Моноблочные тепло и шумоизолированные приточные установки в напольного исполнения на раме либо подвесные — для монтажа в подвесном подпотолочном пространстве. Все функциональные элементы соединены между собой в одном корпусе.
    2. Канальные наборные установки, обычно подвесного исполнения, состоят из множества отдельных основных элементов для последовательного соединения между собой.

    Так как приточные установки выпускаются различных типоразмеров (от 100 мм в диаметре), то производительность установок может обеспечить потребности практически зданий и сооружений любых назначений. Расходы приточного воздуха варьируются в диапазоне от 100 м3/ч до 100 000 м3/ч, определяются проектом.

    P/S. от директора компании ООО «Регион»:

    Если вы зашли к нам на сайт  не просто в процессе изучения «работы сайта», а с целью найти решения Вашей инженерной задачи, моя компания готова выполнить для Вас базовый инжиниринг или проект и помочь принять верное решение.

    Мы сотрудничаем с крупнейшими Российскими и Европейскими производителями, что позволяет предлагать максимально выгодные решения с точки зрения капитальных и эксплуатационных затрат.

    В отдельных случаях – при заключении контракта на поставку крупного инженерного оборудования мы готовы выполнить разработку рабочего проекта Бесплатно.

    Мы не навязываем оборудование собственного производства, мы предлагаем варианты решения Вашей инженерной задачи по открытой, обоснованной цене, на базе передовых решений и опыта.

    С уважением, генеральный директор ООО «Регион»

    Щукин Алексей Владимирович

    Телефон для связи: +7 (812) 627-93-38

    Связаться с нами вы можете с 9.00 – 18.00 (пн — пт).
    Наш специалист всегда ответит на Ваши вопросы
    и проконсультирует по возможным решениям тех или иных задач
    по телефону или по запросу на почту [email protected].    		 +7 (931) 350 04 34
     +7 (963) 306 04 27    		  по номеру +7 (911) 130 08 19
     Наш Skype: dc-region
     Наш Telegram по номеру: +7 (911) 130 08 19

    Мы в социальных сетях


    • Пользовательское соглашение
    • Политика обработки персональных данных

    обогрев подземных рудников, воздухонагреватели в системах подогрева шахтного воздуха

    Главная / Системы отопления / Подогрев воздуха в системах проветривания подземных горных выработок

    • Воздухонагреватели в системах подогрева шахтного воздуха
    • Система автоматического управления

    Примеры выполения установок

    Предприятия горнодобывающего комплекса относятся к числу энергоёмких. Значительная часть затрат энергии предприятия приходится на подогрев приточного воздуха в системах вентиляции . В современных экономических условиях приобретает особую актуальность задача снижения этих расходов.

    Наше фирма одна из немногих, которая предлагает технические решения по разработке, проектированию и сооружению систем приточной вентиляции применительно для шахт и подземных рудников.

    По сравнению с традиционной схемой, включающей котельную, тепловые сети, насосы и калориферы мы предлагаем установку газовых воздухонагревателей, в которых подогрев воздуха осуществляется за счет тепла продуктов сгорания природного газа или шахтного метана, причем последние с воздухом не смешиваются — подогрев воздуха осуществляется через стенку в теплообменнике из нержавеющей стали. После теплообменника дымовые газы отводятся в атмосферу.

    Установленная мощность аппарата может находиться в определенных пределах в зависимости от конкретной потребности и количества приборов. Она, например, может составлять 1150 кВт

    Полезная тепловая мощность – 1030 кВт

    Номинальный расход воздуха при подъеме температуры на 30 С° — до 90 000 куб.м/час

    Основными преимуществами предложенного решения являются:

    • Высокий КПД за счет конденсационного режима работы воздухонагревателей, а также за счет непосредственного получения тепла в месте его потребления.

    • Отсутствуют потери и эксплуатационные расходы, связанные с производством (котельная) и транспортом (теплосети) тепловой энергии.

    • Исключается разморозка системы и все проблемы с этим связанные.

    • Точность регулирования температуры воздуха.

    • Полная автоматизация и диспетчеризация работы оборудования.

    • Безинерционность системы, быстрое реагирование на изменение нагрузки

    Применение подобных решений по подогреву приточного воздуха позволяет уменьшить в зависимости от конкретных условий капитальные вложения на 30-40 % и эксплуатационные расходы до 50% по сравнению с традиционными схемами.

    Принцип работы приточных установок: воздух забирается вне помещения и направляется в воздухонагреватели. Воздухонагреватели установлены первыми по ходу воздуха. Температура воздуха поддерживается постоянной не зависимо от наружной температуры. Подача воздуха может осуществляться, как индивидуальными вентиляторами на всас вентилятора главного проветривания, так и за счет разряжения, создаваемого самим вентилятором главного проветривания. Т.е может реализовываться, как напорная, так и безнапорная схемы.

    Каждая из этих схем имеет свои достоинства и недостатки.

    Напорная схема в первую очередь обеспечивает подпор в надшахтном здании и соответственно практически исключает подсосы холодного воздуха в процессе эксплуатации.

    В наших установках в подземные выработки подается абсолютно чистый контролируемый воздух, поскольку его подогрев осуществляется в поверхностных теплообменниках, и оба тракта – воздушный и газовый герметично отделены друг от друга. При этом все достоинства от непосредственного сжигания природного газа, а именно, высокий термический КПД, исключение опасности разморозки системы и низкие капиталовложения сохраняются!

    Безопасность установки обеспечивается целым рядом мероприятий:

    — защита от перегрева,

    — наличие алгоритма розжига

    — постоянный контроль качества воздуха,

    — оснащённость горелок полным комплектом автоматики безопасности, включая контроль пламени и отключение подачи газа при отклонении давления газа от заданного значения на недопустимую величину,

    — контроль работы вентилятора, как гарантия стабильного протока воздуха через установку.

    — при желании контроль на наличие вредностей в подаваемом воздухе, например, СО и NО2

    Предложенное нами решение было поддержано Горным отделом Ростехнадзора России и нашло уже практическое воплощение в целом ряде проектов.

    Что такое принудительное воздушное отопление? – Forbes Home

    Содержание

    • Что такое принудительное воздушное отопление?
    • Из каких частей состоит система воздушного отопления?
    • Как работает воздушное отопление?
    • Плюсы и минусы систем воздушного отопления
    • Как обслуживать систему принудительного воздушного отопления
    • Часто задаваемые вопросы (FAQ)

    {{ tocState. toggleTocShowMore ? ‘Показать больше’ : ‘Показать меньше’ }}

    Важным решением при строительстве дома или масштабной реконструкции является определение того, как кондиционировать новое воздушное пространство. Вы, вероятно, столкнетесь с такими терминами, как печь, котел, радиатор, HVAC, система кондиционирования, мини-сплит, тепловой насос и многие другие. Самый распространенный тип системы отопления – воздушное отопление. Несмотря на популярность принудительного воздушного отопления, многие люди не уверены в том, как работают эти системы.

    Что такое принудительное воздушное отопление?

    Принудительное воздушное отопление — это система отопления, вентиляции и кондиционирования воздуха, используемая для обогрева дома. В системе используется источник тепла, работающий на электричестве, природном газе или пропане, для повышения температуры воздуха. Затем этот воздух распределяется по дому с помощью мощного вентилятора, который проталкивает его через систему воздуховодов, по которой нагретый воздух доставляется в различные части дома.

    Какие части системы воздушного отопления?

    Знание основных частей и их роли в системе воздушного отопления может помочь понять, что делает система. Это также может помочь вам лучше общаться с вашим подрядчиком по HVAC, когда вызов его становится необходимым.

    Каждая система воздушного отопления содержит:

    • Источник тепла состоит из печи или теплового насоса
    • Термостат для управления режимом нагрева источника тепла
    • Система воздуховодов для распределения нагретого воздуха по различным частям дома
    • Система возвратных воздуховодов или пути для рециркуляции воздуха обратно к источнику тепла
    • Вентиляционная камера для сбора некондиционированного воздуха, его нагрева и подачи в приточные каналы
    • Теплообменник для передачи тепла от источника к ненагретому воздуху
    • Вентилятор для проталкивания или нагнетания нагретого воздуха через приточные каналы и создания всасывания в возвратных каналах
    • Защитные выключатели и датчики, запрещающие работу источника тепла, если не соблюдаются безопасные условия
    • Выхлоп горючего топлива для защиты дома от опасных дымовых газов

    Дополнительные компоненты некоторых систем воздушного отопления:

    • Зонирующие заслонки для регулирования расхода воздуха через приточные воздуховоды
    • Зональные термостаты для регулирования количества тепла в отдельной зоне или зоне
    • Внутренние канальные вентиляторы для помощи основному вентилятору при необходимости
    • Приток свежего воздуха в систему при использовании печи в качестве источника тепла

    Реклама

    ЭТО РЕКЛАМА, А ​​НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.

    Сравните предложения от лучших местных подрядчиков по ОВКВ

    Выберите штат, чтобы начать работу без каких-либо обязательств, бесплатная оценка

    Найти подрядчика по ОВиК

    Как работает воздушное отопление?

    Системы воздушного отопления обогреют ваш дом с помощью тщательно спланированной серии мероприятий. Некоторые события происходят одновременно при активном нагреве, а некоторые происходят последовательно. Система, в которой используется тепловой насос, следует аналогичной серии, и основное отличие состоит в том, что тепловому насосу не требуется подача свежего воздуха. Последовательность работы электрической печи при запуске отличается от газовой.

    Вот этапы функционирования системы отопления с принудительной подачей воздуха на газовой печи:

    1. Термостат вызывает тепло, посылая электрический сигнал в печь.
    2. Печь выполняет серию проверок безопасности для обеспечения безопасного запуска.
    3. Современные печи запускают индукторный двигатель для удаления газов, оставшихся после последнего цикла.
    4. Реле давления выполняет еще одну краткую проверку безопасности.
    5. Источник тепла воспламеняется посредством поверхностного воспламенителя, стационарного пилотного или искрового зажигания.
    6. Происходит еще одна проверка безопасности, чтобы убедиться, что газ горит правильно.
    7. Воздух нагревается теплообменником и собирается в камере статического давления.
    8. Нагнетательный вентилятор задействует и нагнетает нагретый воздух в приточные каналы для распределения, одновременно создавая всасывание в возвратных каналах для втягивания в них рециркулируемого воздуха.
    9. Воздух также всасывается через воздухозаборник для замены воздуха, нагнетаемого из дома.
    10. Когда термостат определяет, что воздух соответствует заданной температуре, он отправляет сигнал на отключение системы. Затем система выключается и находится в режиме ожидания до следующего цикла.

    Плюсы и минусы систем воздушного отопления

    У каждого типа системы отопления есть свои плюсы и минусы. Решение о том, какая система подходит для вашего дома, может зависеть от множества факторов, включая климат, размер семьи, размер дома и инвестиционный бюджет. Однако лучшие компании HVAC разбираются во всех типах систем отопления и могут помочь вам принять решение.

    Принудительное воздушное отопление Pros

    • В домах с уже установленными воздуховодами стоимость установки невысока.
    • Доступны высокоэффективные печи и тепловые насосы.
    • Системы воздушного отопления в целом надежны.
    • Операция проста. Просто включите термостат, и пусть он работает.
    • Нагрев, распределяемый по воздуховодам, происходит практически мгновенно после запуска топки.
    • Некоторые виды пыли и аллергенов можно удалить из воздуха с помощью высококачественного фильтра.

    Минусы принудительного воздушного отопления

    • Горючее топливо образует угарный газ.
    • Требуется техническое обслуживание, включая очистку воздуховодов и частую замену фильтров.
    • Могут возникать сложные проблемы с обогревом зон.
    • В больших домах с длинными воздуховодами возможен неравномерный нагрев.
    • Аллергены и пыль могут находиться в воздуховодах

    Реклама

    ЭТО РЕКЛАМА, А ​​НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.

    Сравните предложения от лучших подрядчиков по отоплению и охлаждению

    Бесплатная смета без обязательств

    Найти подрядчика

    Как обслуживать систему принудительного воздушного отопления

    Многие этапы обслуживания системы воздушного отопления просты. Тем не менее, любое техническое обслуживание HVAC имеет решающее значение для обеспечения эффективной работы вашей системы.

    • Меняйте воздушный фильтр ежемесячно или ежеквартально.
    • Ежегодно проверяйте систему отопления.
    • Ежегодно очищайте каналы подачи и возврата воздуха.
    • Следите за тем, чтобы все компоненты HVAC не были загромождены и не мешали.
    • Поддерживайте батареи термостата, если они установлены.
    • Поддерживайте исправность детекторов угарного газа.
    • Следите за счетами за электроэнергию, чтобы уловить любые всплески потребления энергии, которые могут побудить вас к необходимому ремонту или техническому обслуживанию.

    Ваш дом. Ваши решения. Наша поддержка.

    Получите советы экспертов по вашему дому, советы по дизайну, сколько нужно платить профессионалам и наймите экспертов, доставляемых вам ежедневно.

    {{ информационный бюллетеньState.emailErrorMsg }}

    Спасибо и добро пожаловать в сообщество Forbes Home Improvement!

    {{ информационный бюллетеньState.emailErrorMsg }}

    Я согласен получать информационный бюллетень Forbes Home по электронной почте. Пожалуйста, ознакомьтесь с нашей Политикой конфиденциальности для получения дополнительной информации и подробностей о том, как отказаться.

    Часто задаваемые вопросы (FAQ)

    Какие фильтры лучше всего подходят для принудительного воздушного отопления?

    Лучшие фильтры для вашей системы воздушного отопления зависят от модели печи. Обратитесь к руководству пользователя, чтобы определить рейтинг минимального отчетного значения эффективности (MERV) для фильтров, совместимых с вашей системой.

    Рейтинг MERV измеряет размер частиц, проходящих через фильтр. Ищите рейтинг MERV между восемью и 10 для большинства жилых систем отопления. Фильтры с рейтингом MERV выше 12 снизят эффективность печи и могут повредить компоненты системы, если модель не предназначена для их использования.

    Некоторые модели печей предназначены для использования фильтров с рейтингом MERV выше 13. Фильтры HEPA могут быть лучшими для удаления аллергенов из воздуха в помещении, но они строго предназначены для использования в печах, специально предназначенных для их использования

    В чем разница между системами принудительной вентиляции и кондиционирования воздуха?

    Приточно-вытяжная система представляет собой систему отопления, в которой используются воздуховоды и вентиляционные отверстия для распределения кондиционированного воздуха по всему дому, нагретого в одном месте. Система кондиционирования воздуха обычно относится только к системам кондиционирования воздуха, которые используют воздуховоды системы принудительной вентиляции для перемещения кондиционированного воздуха по всему дому.

    Стоит ли делать принудительное воздушное отопление?

    Самым большим препятствием для установки принудительного воздушного отопления является установка воздуховодов. Определение того, какая система HVAC лучше всего, зависит от того, насколько легко или сложно включить воздуховоды в дизайн или существующий дом. Если в вашем доме уже есть воздуховоды, замена системы принудительной вентиляции является наименее дорогим и наиболее удобным вариантом.

    Если вы планируете построить новый дом или рассматриваете возможность реконструкции всего дома, принудительное воздушное отопление, вероятно, того стоит из-за простоты установки воздуховодов в демонтированных стенах и списка преимуществ принудительного воздушного отопления.

    Простая в установке система отопления может быть лучшим решением, если в вашем существующем доме нет необходимых воздуховодов.

    Как работает система HVAC? – Ария Вент

    Сейчас читаю: Как работает система вентиляции и кондиционирования?

    ПредыдущийСледующий

    ЧТО ТАКОЕ ОВК?

    HVAC расшифровывается как отопление, вентиляция, система кондиционирования воздуха. Обеспечивает тепловой комфорт и улучшает качество воздуха. Эта система является одной из важнейших частей здания, она включает воздухообмен наружу и обеспечивает циркуляцию внутри здания. Системы приточной вентиляции позволяют лучше контролировать воздух, поступающий в дом. Он удаляет пыльцу, пыль и осушает, обеспечивая контроль влажности.

    В ЧЕМ РАЗНИЦА МЕЖДУ ПРИТОЧНОЙ И ВОЗВРАТНОЙ ВЕНТИЛЯЦИЕЙ?

    Приточные вентиляционные отверстия выбрасывают воздух наружу в помещение. Обычно они меньше по размеру и имеют решетку за вентиляционными крышками. Возврат воздуха всасывает воздух из комнаты в воздуховоды и обратно в печь.

    ГДЕ МОЯ СИСТЕМА HVAC ФИЛЬТРУЕТ ВОЗДУХ?

    Если ваша печь находится в подвале, скорее всего, именно там вы найдете съемный воздушный фильтр, который очищает воздух. Если у вас нет подвала, то, скорее всего, ваша печь находится на чердаке. Идти переключать фильтр на чердак было бы очень неудобно, поэтому в таких домах воздух будет фильтроваться в обратках, расположенных на стенах и потолках. Это облегчает доступ к фильтрам и их замену!

    КАК ЧАСТО СЛЕДУЕТ ЗАМЕНЯТЬ ВОЗДУШНЫЙ ФИЛЬТР?

    Обычно воздушные фильтры для систем HVAC следует менять не реже двух раз в год. Хороший способ не отставать — заменять фильтры, когда вы переводите часы на летнее время. Меняй часы, меняй фильтры. Таким образом, вы никогда не забудете!

    Если ваш дом более подвержен пыли или загрязняющим веществам, вы можете менять фильтры чаще, чем два раза в год.

    ПРОЦЕСС ВЕНТИЛЯЦИИ

    Термостат

    Одной из наиболее важных частей системы ОВКВ является термостат. Термостат запускает всю систему, чтобы начать охлаждение или обогрев. Обычно он находится в центре вашего дома, а более новые модели можно запрограммировать на запуск в зависимости от вашего расписания и предпочтений.

    Печь и теплообменник

    Печь нагревает воздух, проходящий через систему, с помощью природного газа.
