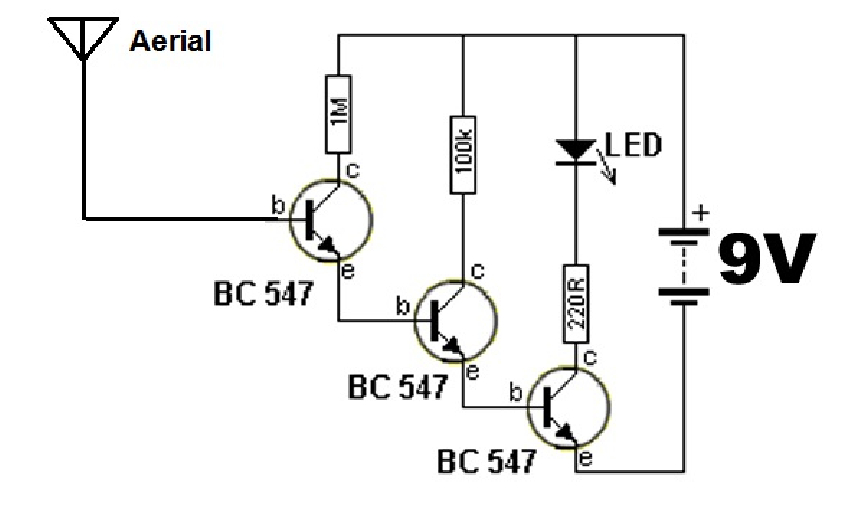

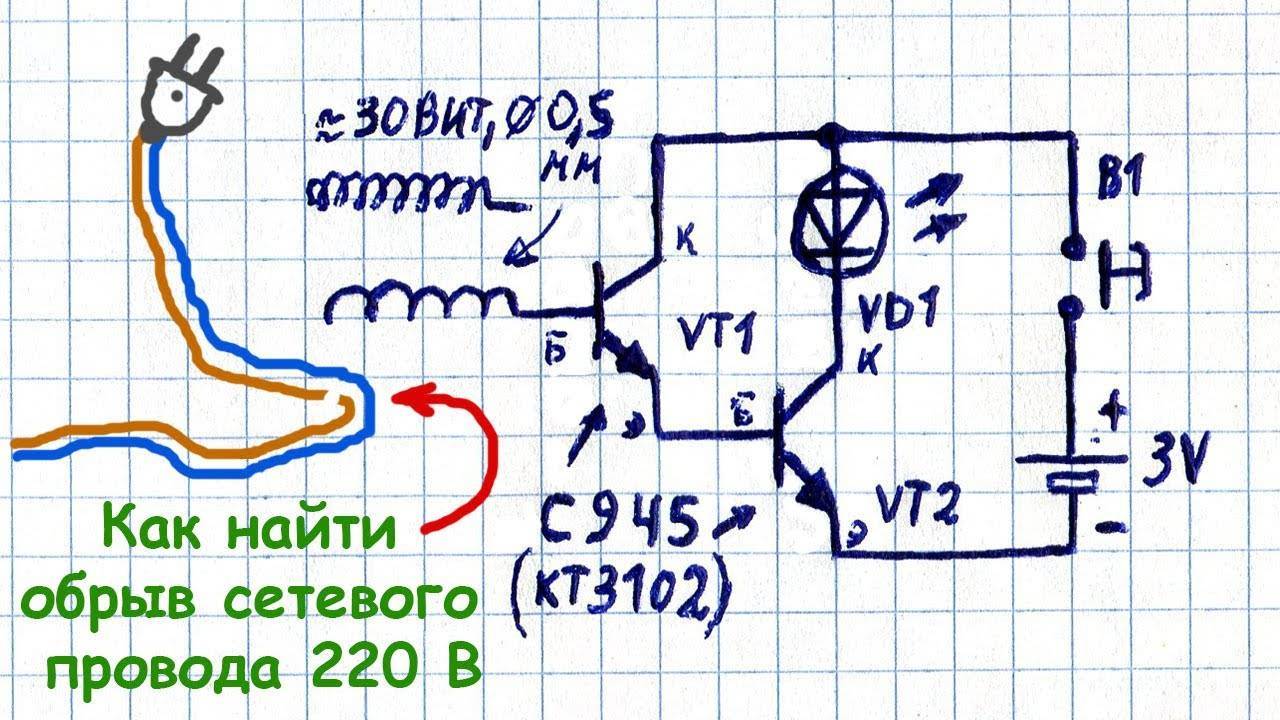

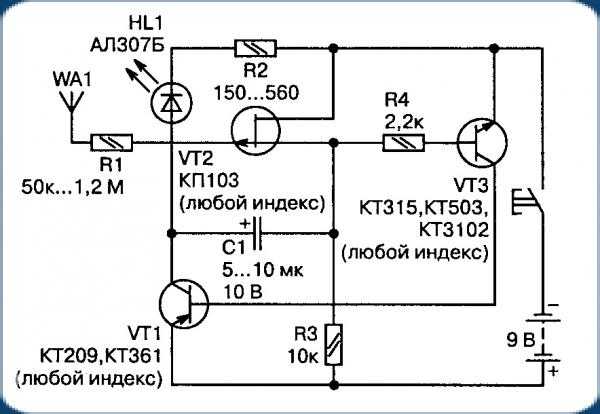

Поиск скрытой проводки мультиметром: Как найти скрытую проводку в стене с помощью мультиметра

Имейте в виду, что черный щуп всегда подключается к общему разъему (#3, помечен COM). Он также известен как обратный терминал.

Красный щуп или активный щуп подключается к одному из других разъемов в зависимости от электрического свойства, которое вы пытаетесь измерить.

1. Первое красное гнездо щупа (выход №1) предназначено для измерения тока в диапазоне от 0–4 до 10 ампер или для измерения частоты и рабочего цикла тока. Этот разъем должен иметь маркировку A .
2. Второй разъем красного щупа (выход №2) предназначен для измерения тока в диапазоне от 0 до 400 мА или частоты этого слабого тока. Этот разъем должен иметь маркировку мА или мкА .
3. Третий разъем красного щупа (выход №4) предназначен для измерения напряжения, сопротивления, диода, емкости, частоты, коэффициента заполнения и, возможно, температуры. Это может быть помечено В, Ом или различные символы для диодов, емкостей или градусов.

Кнопки

Теперь, чтобы вы не запутались, ваш мультиметр может иметь любое количество дополнительных кнопок на лицевой панели. Чтобы понять назначение этих кнопок, лучше всего обратиться к руководству по эксплуатации.

Различные бренды мультиметров имеют множество различных опций и кнопок. Мы не будем пытаться обобщать их назначение здесь и сейчас.

Как пользоваться мультиметром и считывать показания мультиметра для измерения напряжения

Выполните следующие действия, чтобы измерить напряжение с помощью мультиметра.

1. Определите, является ли измеряемое напряжение переменным или постоянным. Если вы измеряете напряжение у себя дома, скорее всего, это переменный ток. Если он в вашем автомобиле или в устройстве с батарейным питанием, вероятно, это постоянный ток.

2. Поверните переключатель выбора на соответствующее напряжение. Напряжение переменного тока имеет символ, похожий на синусоиду, который является универсальным символом переменного тока. Символ DC представляет собой сплошную линию с пунктирной линией под ней.

3. Вставьте черный щуп в разъем COM на мультиметре.

4. Вставьте красный щуп в гнездо с маркировкой V .

5. Установите селекторный переключатель на максимальное значение в соответствующей категории напряжения. Помните, что мВ означает тысячные доли вольта, так что это очень низкая установка.

6. Если вы проверяете переменное напряжение, вам следует надеть защитные перчатки. Перчатки — это всегда хорошая идея при работе с электричеством.

7. Включите питание розетки или компонента, для которого вы проверяете напряжение, либо включив выключатель в коробке выключателя, включив зажигание в автомобиле, либо включив устройство с батарейным питанием.

8. Прикоснитесь черным щупом к клемме на одной стороне измеряемого компонента, а красным щупом — к клемме на другой стороне компонента.

   Пример: проверьте розетку с помощью мультиметра: Предположим, что розетка закреплена на своем месте и все провода подключены правильно.

   В этой розетке должно быть 3 слота.
   а. Верхние 2 вертикальных слота предназначены для питания (самый короткий слот) и нейтрального (самый длинный слот).
   б. Круглая прорезь внизу заземлена.

   Если вы используете ручной мультиметр, подключите красный провод к разъему с маркировкой В (вольт), а черный провод подключите к разъему COM (общий).

   Включите розетку и просто вставьте красный провод в слот питания на розетке, а черный провод в нейтральный слот.

   Вы должны читать 110-120 вольт, если вы находитесь в США. Если это так, вы только что доказали, что в вашей розетке есть 120 вольт от горячего до нейтрального. Ура!

   Теперь возьмите черный щуп и вставьте его в гнездо заземления, вы должны прочитать то же значение. Если да, то вы только что доказали, что у вас есть прямой путь к земле. Если какой-либо из этих тестов показывает менее 110 вольт, теперь вы знаете, что что-то не так.

   Проверим автомобильный аккумулятор мультиметром: Переключитесь на напряжение постоянного тока. Поместите черный провод на отрицательный штырь, а красный провод на положительный столб. Вы читали хотя бы 12 вольт постоянного тока? Это хорошо!

   Теперь давайте проверим ваш генератор с помощью мультиметра: Проведите тот же тест, что и выше, на работающем автомобиле. Вы должны читать между 13 и 16 вольт сейчас. Если это так, ваш генератор заряжает аккумулятор должным образом. Поздравляем! Иди выпей пива.


9. Если вы не получаете четких показаний, поворачивайте селектор на следующее максимальное значение, пока не получите записываемый номер.

Обратите внимание на эти дополнительные и важные меры предосторожности перед проверкой напряжения.

• Убедитесь, что щупы не повреждены и что на тестовых проводах нет оголенных участков.
• Дважды проверьте, подключен ли красный щуп к розетке V на мультиметре. Подключение к неправильному разъему может привести к повреждению мультиметра.
• Всегда начинайте с самого высокого диапазона напряжения на переключателе мультиметра.
• Если на щупах вашего мультиметра есть зажимы, это обеспечивает дополнительную безопасность. Вы можете прикрепить щупы к цепи перед подачей питания на устройство или включением выключателя.

Как пользоваться и читать показания мультиметра для измерения тока

Вот шаги, которые необходимо предпринять для измерения тока с помощью мультиметра:

1. Отключите питание цепи, которую вы будете измерять.

2. Поверните селектор на A , который является текущим.

3. Вставьте черный штекер щупа в разъем COM на мультиметре.

4. Вставьте красный штекер щупа в соответствующую розетку, либо сильноточную (А), либо слаботочную (мА или мкА).
Предупреждение. Если измеренный ток превышает нижний предел тока, вы можете перегореть предохранитель в мультиметре, если случайно подключитесь к этой розетке.

Хорошо, давайте по-настоящему. Если вы не измеряете стержень пламени или термопару, вам, скорее всего, не нужно будет находить тысячные или (черт возьми!) миллионные доли ампер. Так что просто воткните красный щуп в гнездо А.

Вот тут-то и начинается неразбериха. Если у вас есть токоизмерительные клещи, просто пропустите все это и перейдите к разделу, посвященному измерению тока с помощью токоизмерительных клещей.

5. Если вы все еще читаете, вот что вам нужно сделать. Амперметр должен быть помещен в серию со схемой измерения тока. Таким образом, провод, питающий цепь, должен быть разомкнут, а измерительные щупы помещены через зазор. Например, если вы хотите измерить силу тока в цепи с розеткой, вы можете:

а) Отсоедините провод под напряжением от вилки

б) Поместите красный провод от вашего счетчика на отсоединенный провод

в) Поместите черный провод на клемму вилки, где провод под напряжением был до 9. 0003

d) Убедитесь, что вы не касаетесь ни одной из открытых частей этих проводов

e) Снова включите питание

Теперь ваш счетчик является частью цепи и считает ампер, когда они пролетают мимо.

Напоминание: прежде чем делать это, убедитесь, что ваш мультиметр настроен на амперы. .

Как измерять ток с помощью мультиметра с клещами

Мультиметр с клещами — это мультиметр со специальной откидной губкой. Мы называем это токоизмерительным амперметром.

Этот токоизмерительный считыватель является быстрым способом считывания тока в проводнике. Вместо использования щупов для прикосновения к оголенным проводам зажим окружает провод (даже изолированный провод) и определяет ток внутри него посредством магнитной индукции — считывая напряженность магнитного поля вокруг проводника.

Для большинства целей накладной датчик является лучшим выбором, поскольку он прост и быстр. Вы просто зажимаете провод зажимом, выбираете ампер на циферблате, и цифровой дисплей показывает, сколько тока проходит по проводу.

Конечно, вы получите более точные показания, используя щупы, поскольку они могут обнаруживать гораздо меньшие величины тока, такие как миллиампер и микроампер. Но я считаю это ненужным для большинства бытовых нужд.

Не открывая провода, мультиметр с токоизмерительными клещами делает считывание тока намного более безопасным без риска поражения электрическим током. Он также не требует прерывания цепи, поэтому вы можете поддерживать работу электроники во время тестирования.

Обнаружение магнитной индукции безопаснее для самого измерителя, а мультиметры с клещами можно использовать для гораздо более высоких токов, чем мультиметры с щупами. Убедитесь, что вы зажимаете только один провод за раз.

Как пользоваться и читать показания мультиметра для измерения сопротивления

Поскольку омы являются единицами сопротивления, мы начинаем с установки шкалы на омы для измерения сопротивления.

Предупреждение: всегда отключайте питание области, которую вы считываете, всякий раз, когда вы используете функцию измерения сопротивления. В противном случае вы рискуете получить повреждение мультиметра .

И вот почему: когда вы выбираете показание в омах, батарея в измерителе посылает небольшое напряжение между двумя вашими щупами, таким образом, измеритель считывает сопротивление.

Схема вашего мультиметра, используемая в настройке сопротивления, получает около 3 вольт постоянного тока от батарей. Если бы вы подали 100 вольт через эту цепь, вы наверняка что-нибудь повредили бы. Скорее всего, вы бы просто перегорели предохранитель.

Но кто захочет заниматься поиском и заменой маленького предохранителя внутри счетчика?

Выполните следующие действия, чтобы измерить сопротивление с помощью мультиметра:

Примечание: Некоторые из этих действий относятся к ручным измерениям диапазона. Если у вас автоматический выбор диапазона, вы можете игнорировать шаги № 3-5.

1. Выключить питание!
2. Поверните переключатель выбора на сопротивление или Ом или (Ом).
3. Вставьте щупы в соответствующие разъемы. Черный щуп войдет в третий разъем с надписью «COM». Красный щуп подключается к четвертому разъему.
4. Если на мультиметре есть переключатель включения/выключения (кроме переключателя выбора), включите его. Убедитесь, что дисплей активирован.
5. Установите переключатель выбора на самый высокий диапазон сопротивления, чтобы начать измерение.
6. Прикоснитесь кончиками щупов к проводам на противоположных сторонах предохранителя или предмета, сопротивление которого вы измеряете. Ваш мультиметр будет измерять сопротивление, которое он «видит» между двумя щупами. Например, если ваши щупы находятся на любом конце предохранителя, он будет измерять сопротивление предохранителя.
7. Если на дисплее отображаются нули или очень низкий десятичный разряд, установите переключатель выбора на следующий меньший диапазон, пока не увидите больше цифр в показаниях. Это даст вам более точное чтение.
8. После того, как вы записали свои показания, выключите мультиметр, чтобы сохранить батарейки.
9. Наконец, поверните переключатель выбора обратно на самые высокие единицы сопротивления. Это сделано для защиты мультиметра на тот случай, если при следующем измерении потребуется больший ток.

Это также отличный способ доказать, что провод имеет целостность или не имеет разрыва между двумя точками.
Если бы вам нужно было измерить сопротивление от одного конца провода до другого, и если бы этот провод не был разорван, что бы вы ожидали от прибора? Высокое или низкое сопротивление? Это будет низко, так как провод непрерывный. Вы бы прочитали ноль или малую часть от 1. Если, с другой стороны, где-то в строке есть разрыв, что бы вы прочитали? Это будет бесконечное сопротивление или OL, что означает перегрузка.

Вот несколько дополнительных советов, которые помогут вам правильно измерить сопротивление:

• Компонент, который вы измеряете, должен быть удален из цепи или устройства, чтобы случайно не измерить сопротивление через разный путь.
• Компонент, который вы измеряете, также должен быть отключен от любых батарей или внешнего источника питания. Батареи мультиметра обеспечат необходимую мощность для проверки сопротивления.
• Если вы тестируете конденсатор, убедитесь, что он разряжен, чтобы предотвратить электрический разряд в мультиметре.
• Конденсаторам может потребоваться некоторое время для стабилизации при применении щупов мультиметра. Это связано с тем, что пробники могут немного зарядить конденсатор.
• Если вы проверяете сопротивление диода и не можете получить показания, переключите щупы на клеммы диода. Диоды проводят ток только в одном направлении, поэтому, если ваши щупы подключены не к тем клеммам, вы получите либо нулевое значение, либо неоправданно высокое значение сопротивления.
• Если вы измеряете особенно высокое сопротивление и ваши пальцы соприкасаются с клеммами, возможно, ваши пальцы повлияют на показания сопротивления. Просто убедитесь, что вы не касаетесь металлической части щупов.

Как использовать и читать показания мультиметра для расчета мощности

Мультиметр напрямую не измеряет мощность или мощность.

Вместо этого мощность электроприбора можно рассчитать довольно просто, измерив напряжение и силу тока, а затем перемножив их.

Вот 2 простых шага для определения мощности в ваттах:

• Внимательно следуйте приведенным выше шагам, чтобы измерить напряжение и силу тока.
• Измерив оба значения, перемножьте их.

Теперь у вас есть мощность.

Заключение

Единственный способ освоить это — выйти и начать делать это! Не стесняйтесь оставлять любые комментарии или вопросы.

И, если вы нашли эту статью полезной, поделитесь ею с другими!

Как прозвонить электропроводку мультиметром в доме или квартире

При необходимости найти неисправность оборудования или электропроводки, одной из операций, которая выполняется в первую очередь, является проверка кабелей и проводов мультиметром (тестером ) проверить исправность цепи (отсутствие в ней обрывов), наличие короткого замыкания и определить ее сопротивление (при необходимости). Таким образом можно легко и достаточно быстро проверить лампу, утюг, выключатель, предохранитель, трансформатор на исправность. О том, как правильно прозвонить провода мультиметром, пойдет речь в этой статье.

Содержание

• Что нужно знать об устройстве для прозвонки проводов
• Последовательность действий при прозвонке
• Правила безопасного прозвона с помощью мультиметра
• Прозваниваем проводку в квартире мультиметром
  • Если прозвонили автоматы не работает
  • Если машина срабатывает
• Видео

Что нужно знать об устройстве для прозвонки проводов

режим набора номера

Если вы планируете прозвонить проводку в квартире, вам необходимо знать несколько принципиально важных фактов о мультиметрах. В первую очередь стоит отметить, что проверить провод можно самым простым прибором. Вполне подойдет недорогая китайская модель с минимальными возможностями.

Но при этом удобнее всего пользоваться устройством, которое само имеет функцию набора номера. Для того чтобы установить ручку прибора в соответствующее положение, необходимо повернуть ее в сторону значка диода (как вариант, дополнительно может быть нанесено изображение звуковой волны). Это означает, что при проверке целостности провода будет звучать звуковой сигнал при замыкании контактов.

А вот наличие звукового сопровождения совершенно не обязательно для прозвонки проводов мультиметром. На разомкнутую цепь будет указывать единица на дисплее, указывающая на то, что уровень сопротивления между датчиками выше предела измерения. Если в исследуемом участке повреждений нет, на экране будет отображаться значение сопротивления, которое в идеале должно стремиться к нулю (при условии, что вы работаете в небольших бытовых сетях).

Последовательность действий при наборе

1. Прежде чем прозвонить цепь мультиметром, нужно повернуть ручку прибора в нужное положение.
2. Вставьте концы (щупы) в соответствующие разъемы. Черный провод идет в розетку с пометкой COM (иногда может быть помечен «*» или знаком заземления), а красный провод идет в розетку, где указан знак Ω (иногда ставят знак R). Следует отметить, что знак Ω может применяться как отдельно, так и в сочетании с обозначениями других единиц измерения (В, мА). Это правильное положение щупов, которое позволит соблюдать полярность при дальнейших измерениях. Хотя если проверять только целостность проводов, то их взаимное расположение не повлияет на полученный результат.
3. Включить устройство. Для этого может быть предусмотрена отдельная кнопка или включение может происходить автоматически при повороте ручки в нужное положение при выборе пределов измерения или режима работы.
4. Соедините измерительные концы вместе. Если звучит сигнал, это означает, что устройство исправно и готово к работе.
5. Взять испытуемый кабель или провод (предварительно с его концов необходимо снять изоляцию, зачистить до металлического блеска, с поверхности удалить грязь и окислы). Прикоснитесь тестовыми щупами к оголенным участкам проводника.
6. В случае непрерывности прозвучит звуковой сигнал, и показания счетчика будут либо равны 0, либо будут показывать значение сопротивления. Если на дисплее отображается 1, а звуковой сигнал отсутствует, это означает, что проверяемый проводник оборван.

Правила безопасного обзвона с помощью мультиметра

Непрерывность сетевого кабеля с помощью мультиметра

Работа с электричеством не допускает непрофессионализма, поэтому существует определенный перечень правил, делающих ее максимально точной, быстрой и безопасной.

1. Удобнее всего использовать специальные наконечники на концах щупов для проверки целостности цепи, которые чаще называют «крокодилами». Они сделают контакт стабильным и развяжут руки при проведении измерений.
2. При прозвонке всегда проверяемая цепь должна быть предварительно обесточена (даже слаботочные батарейки должны быть удалены). Если в цепи есть конденсаторы, их необходимо разрядить закорачиванием. В противном случае устройство просто сгорит в процессе работы.
3. Перед проверкой целостности длинного проводника при измерениях важно не касаться оголенных концов руками. Это связано с тем, что полученные показания могут быть неверными.

При прозвонке многожильного кабеля необходимо отделить и зачистить все имеющиеся жилы с обоих концов. После этого нужно проверить схему на наличие замыканий: для этого на каждую жилу поочередно закрепляют «крокодил», все остальные касаются другим измерительным концом во всех возможных сочетаниях.

Проверьте, нет ли короткого замыкания между жилами кабеля. Если индикатор показывает «1» и звукового сигнала нет, значит все в порядке, в противном случае короткое замыкание.

В этом случае звуковой сигнал будет означать наличие короткого замыкания между проверяемыми жилами. Это может не иметь практического значения для многожильных кабелей малого сечения, работающих в слаботочных сетях, но при работе с высоким напряжением принципиально важно.

Мы называем жилы кабеля. Есть звуковой сигнал — все нормально, иначе вена повреждена.

Для определения целостности жил производят ту же операцию, только на одном из концов кабеля все зачищенные жилы скручивают между собой. При поиске обрыва важно учитывать, что отсутствие звукового сигнала на любом из концов будет свидетельствовать о нарушении целостности проводника.

Прозваниваем проводку в квартире мультиметром

Рассмотрим для примера современную квартиру, в которой электропроводка выполнена в соответствии с действующими требованиями и нормами. Это означает, что при прокладке линий освещения и питания розеток в каждую из комнат для них были проложены отдельные провода. Каждая из этих цепей питается от квартирного щитка через отдельный автоматический выключатель.

Если в одной из комнат пропал свет, для начала стоит проверить исправность светильника. Перед началом работы необходимо обесточить комнату/квартиру в зависимости от схемы электроснабжения. При использовании в светильнике непрозрачной лампы накаливания визуально определить целостность нити накала сложно, поэтому потребуется мультиметр и его функция прозвонки. Разберемся поэтапно, как это сделать правильно.

Для начала нужно проверить щит на наличие сработавших автоматов. В первом случае они будут во включенном состоянии (тогда неисправность может скрываться в комнатном выключателе, светильнике или розетке). Вероятность повреждения проводки в такой ситуации невелика. Если устройство заработало, нужно будет проверить все, кроме комнатного выключателя, в том числе и сам распределительный щит.

Если машины не работали

Вызываем коммутатор. При включенном выключателе должен быть звуковой сигнал, при выключенном — тишина и «1» на индикаторе.

1. Убедитесь в наличии напряжения на входе и выходе автомата. Если да, то можно переходить к дальнейшей проверке.
2. Подготовить прибор к работе и проверить его исправность, замкнув накоротко измерительные концы.
3. Выкрутите лампу из патрона.
4. Одним из измерительных щупов коснитесь цоколя (металлической части резьбовой лампы), а вторым коснитесь центрального контакта лампы (изолированного центра торцевой части цоколя).
5. Звуковой сигнал и показания, отличные от 0 или 1, означают, что лампа работает нормально. Если он неисправен, необходимо его заменить, что и будет решением проблемы.
6. Проверяем картридж на исправность. Для этого нужно разобрать светильник, убедиться в целостности идущих в комплекте проводов и контактов. Если все в порядке, то причина поломки не в картридже. При обнаружении неисправностей их необходимо устранить. Лампа пока не должна быть вкручена.
7. Проверяем исправность комнатного выключателя. Для этого снимаем пластиковую крышку, откручиваем винты и вынимаем из монтажной коробки. Осматриваем оборудование на появление нагара, проверяем затяжку креплений. Если все в порядке, нужно установить измерительные концы тестера на контакты выключателя. Появление звукового сигнала при наборе номера во включенном положении будет свидетельствовать о том, что оборудование работает исправно. При этом провода не нужно отсоединять.

При такой проверке, как правило, выявляется неисправность, которая и становится причиной всех бед. Его устранение позволяет быстро решить проблему.

При срабатывании автомата

Для обеспечения электробезопасности при работе в этом случае отключают напряжение с помощью общеквартирного автомата. Далее определяется исправность патрона и проводов, подсоединенных к лампе, по описанному выше алгоритму. При отсутствии неисправностей нужно проверить саму проводку с помощью мультиметра и функции прозвонки. Такие неисправности достаточно редки, но все же случаются, например, при установке натяжных потолков или декоративных элементов интерьера.

В этом случае вызов проводки выполняется следующим образом.

1. С помощью отвертки отсоедините прилагаемый проводник (при правильном монтаже он находится внизу) и отведите его в сторону. «Ноль» этой группы находится, как правило, на нулевом зажиме под станками.
2. Лампу накаливания выкручиваем из держателя. С помощью тестера, готового к работе, проверяем линию, подключив один из измерительных щупов к «нулю», а другой к отсоединенному проводнику. Если устройство подает звуковой сигнал, значит проводка закорочена.
