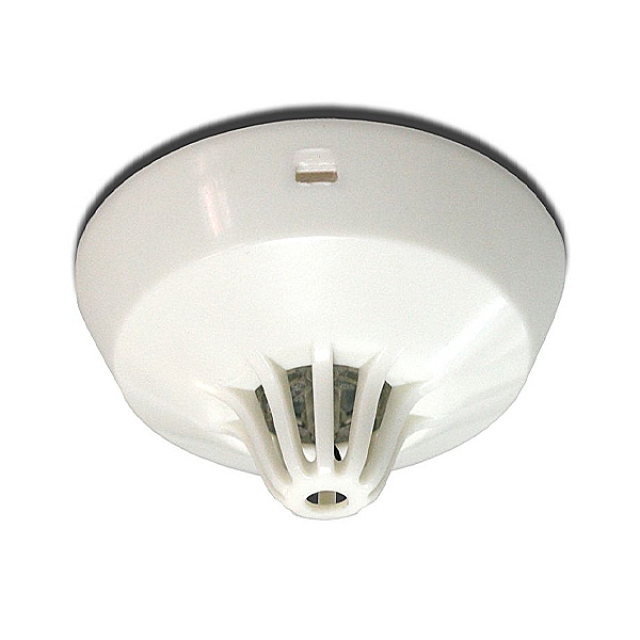

Тепловые пожарные извещатели: выбор типов и классов

В рубрику «Пожарная безопасность» | К списку рубрик  |  К списку авторов  |  К списку публикаций

Исторически сложилось так, что тепловые пожарные извещатели стали и долгое время оставались самыми массовыми извещателями в системах пожарной сигнализации. Благодаря простой конструкции, неприхотливости в обслуживании, а главное — дешевизне

Владимир Баканов
Главный конструктор ЧП «Артон»

В тепловых пожарных извещателях используются тепловые сенсоры, построенные на широко известных физических законах и закономерностях, таких как изменение линейных размеров от температуры, закон Кюри для ферромагнетиков, температурные зависимости фазовых состояний некоторых материалов, температурные зависимости полупроводников и т.д. Выбор типа сенсора для пожарного из вещателя определяется в первую очередь статической температурой изменения состояния (пороговой температурой срабатывания) и инерционностью этого элемента.

Именно эти параметры теплового пожарного извещателя ГОСТ 26342-84*1 определял как параметры назначения Запаздывание теплового сенсора максимального теплового извещателя, находящегося в воздушном потоке, и требования по более раннему выявлению пожара привели к созданию дифференциальных извещателей, а затем и максимально-дифференциальных извещателей.

Эволюция

На первых порах широко применялись пассивные тепловые максимальные пожарные извещатели с нормально замкнутыми контактами, имеющими фиксированную температуру сработки и значительную инерционность. Один из таких извещателей — МАК-1 — представлен на рис. 1

Такие извещатели не имели встроенного индикатора пожарной тревоги, не было и никакой индикации дежурного режима работы. Согласно действующей классификации выделяют несколько типов тепловых пожарных извещателей данной группы:

  • ИП103 — с использованием эффекта линейного расширения тел;
  • ИП104 — с использованием низкотемпературных плавких сплавов;
  • ИП105 — с использованием герконов и ферромагнетиков с низкой температурой Кюри.

С появлением НПБ 762 возникли требования о необходимости индикатора красного цвета для отображения состояния пожарной тревоги и о восстанавливаемости пожарного извещателя При этом конструкция тепловых извещателей не сильно изменилась. Модернизированный тепловой извещатель МАК-1 содержал последовательно соединенные диод, светодиод, терморезистор ТРП 68 и стабилитрон. Как располагались добавленные элементы, видно на рис. 2.

Революция

В ГОСТ Р 53325-20093 появилось требование об индикации дежурного режима работы. Оно уже однозначно решает судьбу пассивных тепловых извещателей. Вместо них на рынок приходят новые микроэлектронные устройства, которые в дежурном режиме работы потребляют незначительное количество энергии, но выполняют функции, оговоренные стандартом В качестве сенсоров используются миниатюрные полупроводниковые датчики, что позволяет реализовать технические параметры изделия с высокой точностью программным путем. Эти изделия — а точнее, извещатели пожарные тепловые точечные (ИПТТ) — могут выпускаться разных температурных классов, а также быть съемными и несъемными. Внешний вид таких изделий представлен на рис. 3-6.


Съемные ИПТТ мало чем отличаются по конструкции от дымовых пожарных извещателей соответствующих производителей. Нет никаких различий ни в схемах подключения, ни в электрических режимах эксплуатации. Что, в свою очередь, позволяет без существенных затрат произвести замену дымовых пожарных извещателей на тепловые и наоборот.


Для максимальных и максимально-дифференциальных извещателей ГОСТ Р 53325 предусматривает 10 температурных классов. Температура срабатывания этих ИПТТ должна быть указана в технической документации производителя на ИПТТ конкретного типа и находиться в пределах, определяемых их классом. Это означает, что возможно производство извещателей либо с фиксированной температурой срабатывания, либо с температурой срабатывания, находящейся в определенном диапазоне значений.

Главное, чтобы этот диапазон значений находился между минимальной и максимальной температурами срабатывания для выбранного класса. Каждому классу соответствует определенное буквенно-цифровое обозначение, которое должно маркироваться на каждом изделии.

Неочевидный выбор

У специалистов проектных и инсталлирующих организаций возникает естественный вопрос: на каких объектах должны устанавливаться тепловые пожарные извещатели одного класса, а на каких — другого? Но даже доскональное изучение СП 5.131304 не дает однозначного ответа на этот вопрос. Все, что могло быть собрано разработчиками свода правил по этому вопросу, выражено в п. 13.1.6, который гласит:

«13.1.6 При выборе тепловых пожарных извещателей следует учитывать, что температура срабатывания максимальных и максимально-дифференциальных извещателей должна быть не менее чем на 20 °С выше максимально допустимой температуры воздуха в помещении».

А собрано было это требование из строительных норм и правил прошлого века, когда о том, что ИПТТ должны соответствовать температурным классам, никто и предположить не мог Так, в СНиП 2. 04.095 имелся п. 4.1 3, который и скопировали в СП 5.1 31 30.

«4.13. Температура срабатывания максимальных и максимально дифференциальных извещателей должна быть не менее чем на 20 °С выше максимальной допустимой температуры в помещении».

Возможно, что это требование было существенным во времена, когда действовал ГОСТ 26342 и пороги срабатывания тепловых извещателей выбирались из ряда 50, 60, 70, 80, 90, 100, 1 20, 140, 1 60, 180, 200, 250 «С. Но для всех сертифицированных по ГОСТ Р 53325 тепловых пожарных извещателей требование п. 13.1.6 СП 5.13130 выполняется автоматически, так как минимальная температура срабатывания любого ИПТТ превышает 54 °С.

Объясняется это следующим образом: «максимально допустимая температуры воздуха в помещении» и «максимальная нормальная температура среды» для выбранного класса извещателя — по сути, это разные понятия, которые определяют величины температур в разных местах одного и того же помещения.

По СанПиН 2.2А5486, максимально допустимая температура воздуха в помещении может находиться в пределах значений от 25,1 до 28 °С, и измеряется она на максимальной высоте от уровня пола 1,5 м. А максимальная нормальная температура характеризует температуру в месте расположения пожарных извещателей, то есть под перекрытием.

Таким образом, выполнение требования п. 13.1.6 СП 5.1 31 30 для любого современного теплового пожарного извещателя, имеющего сертификат соответствия, подтверждается простым вычислением:

54-28 = 26°С и 26 °C > 20°С.

Не надо быть специалистом-теплотехником, чтобы понять: если в помещении на уровне 1,5 м от пола температура 28 °С, то под перекрытием температура будет значительно выше, но насколько? Ответ на этот вопрос может быть дан только специалистом после изучения и обследования помещения. Например, в американском стандарте NFPA 72′ рассматриваются случаи, когда температура под перекрытием достигает значения 50 °С в результате нагревания воздуха солнечными лучами Проникают лучи через крышу помещения, которая выполнена из прозрачных материалов.

В то же время на уровне пола и на высоте 1,5 м от пола она имеет значение только 20 °С. Такое явление часто наблюдается в крупных торговых центрах, когда система приточно-вытяжной вентиляции располагается на среднем уровне по высоте помещения, а солнечные лучи обеспечивают нагрев воздуха в верхней части помещения за счет парникового эффекта.

Величины температур: что важно

Разберемся теперь с понятием «максимальная нормальная температура среды». В ГОСТ Р 53325 имеется такое определение:

«3.36. Максимальная нормальная температура: температура на 4 °С ниже минимальной температуры срабатывания ИПТ конкретного класса».

Других пояснений просто не имеется.

В EN 54-58 аналогичному параметру имеется более подробное объяснение:

«Максимальная температура применения (maximum application temperature) — максимальная температура, которая, как ожидается, будет действовать на установленный извещатель на протяжении коротких периодов времени при отсутствии условий пожара».

И далее следует примечание, полностью соответствующее вышеприведенному определению по ГОСТ Р 53325.

Подобные расхождения наблюдаются и в определениях условно нормальной температуры среды и нормальной температуры применения Так, в ГОСТ Р 53325 читаем:

«3.58. Условно нормальная температура: температура на 29 °С ниже минимальной температуры срабатывания ИПТ конкретного класса».

А в EN 54-5 имеем иную трактовку:

«3.1. Нормальная температура применения (typical application temperature) — температура, которая, как ожидается, будет действовать на установленный извещатель на протяжении длительных периодов времени при отсутствии условий пожара».

В примечании, следующем за этим определением, говорится, что эта температура будет на 29 °С ниже минимальной статической температуры срабатывания в соответствии с классом, обозначенным на извещателе.

Теперь, пользуясь фактом гармонизации российского стандарта ГОСТ Р 53325 с европейским EN 54-5 в части тепловых точечных пожарных извещателей, можно утверждать, что максимальная нормальная температура среды — это максимальная температура, действующая на установленный извещатель на протяжении коротких периодов времени, при которой извещатель не срабатывает.

Получается так, что проектировщик системы пожарной сигнализации, выбирая тепловые максимальные извещатели должен знать величины условно нормальной и максимальной нормальной температур среды (в местах установки извещателей), а не просто максимально допустимой температуры воздуха в помещении, измеряемой на высоте 1,5 м от пола.

Обнаружение возгорания на ранней стадии

Класс пожарного теплового извещателя при проектировании выбирается так, чтобы минимальная температура срабатывания была на 5-30 °С выше максимальной нормальной температуры среды Чем значительнее эта разница, тем меньше будет вероятность ложных срабатываний. Но, с другой стороны, каждый опытный ГИП (главный инженер проекта) знает, что с увеличением этой разницы снижается вероятность обнаружения возгорания на самых ранних стадиях.

Ускорить процесс обнаружения возгорания на самых ранних стадиях может применение максимально-дифференциальных извещателей Эти извещатели устроены так, что при быстром повышении температуры температура срабатывания извещателя понижается. Маркируются такие извещатели дополнительным индексом R, который добавляется к маркировке температурного класса.

Максимально-дифференциальные тепловые пожарные извещатели специально разрабатываются для того, чтобы они имели свойства срабатывания с упреждением благодаря применению специальных схем и элементов соответствующей температурной зависимости. Зависимость температуры срабатывания максимально-дифференциальных тепловых извещателей класса A2R от скорости роста температуры приведены на рис. 7.


Из представленного графика зависимостей видно, что при скоростях повышения температуры выше 10 °С/мин и при начальной температуре 5 °С максимально-дифференциальные извещатели могут срабатывать уже при температуре 25 °С и выше.

В европейском стандарте Н CEN/TS 54-149, регламентирующем применение элементов пожарной сигнализации, есть оговорка о том, что тепловые максимально-дифференциальные извещатели «пригодны для применения в условиях, когда температура окружающей среды низкая или меняется медленно, однако максимальные тепловые пожарные извещатели пригодны для использования в условиях, когда окружающая температура может быстро меняться в течение коротких промежутков времени».

А в европейском стандарте EN 54-5 имеется указание, что извещатели с индексом R особенно подходят для использования в неотапливаемых помещениях, где температура окружающей среды (напоминаю: в месте расположения извещателей) может широко меняться, но высокие скорости повышения температуры не поддерживаются на протяжении длительных промежутков времени.

Таким образом, для правильного выбора теплового извещателя проектировщику нужно знать, помимо максимальной нормальной и условно нормальной температур среды, еще и возможные скорости роста температуры в месте расположения из вещателей

Примером эффективного применения максимально-дифференциальных извещателей могут служить обстоятельства, когда в естественных условиях быстрого повышения температуры в помещении не наблюдается, а использование обычного максимального теплового извещателя самого распространенного класса А2 приводит к ложным срабатываниям; с другой стороны, применение максимальных извещателей классов A3 или В существенно снижает вероятность обнаружения возгорания на ранней стадии В этом случае целесообразно использовать максимально-дифференциальные извещатели класса BR.

Чисто дифференциальные тепловые извещатели не имеют права на существование потому, что они не позволяют выявить пожары, которые развиваются очень медленно. Пожалуй, вообще невозможно найти такой объект, который требует для защиты только дифференциальные тепловые извещатели. Вероятность постепенного развития пожара на большинстве объектов очень высока, а это требует использования максимально-дифференциальных тепловых пожарных извещателей.

Помещения с повышенной температурой

А какими извещателями защищать помещения, «если в зоне контроля в случае возникновения пожара на его начальной стадии предполагается тепловыделение и применение извещателей других типов невозможно из-за наличия факторов, приводящих к их срабатываниям при отсутствии пожара»? Например, в котельных, на кухнях заведений общественного питания, в чердачных помещениях с металлическим покрытием и других использование дымовых пожарных извещателей практически невозможно из-за наличия факторов, приводящих к их срабатываниям при отсутствии пожара. Да и обычные тепловые извещатели нельзя применять из-за реально возможных больших скоростей повышения температуры на таких объектах.

Европейский стандарт EN 54-5 предусматривает применение на таких объектах тепловых пожарных извещателей разных температурных классов с дополнительным индексом S. В примечании 1 к п. 4.2 указанного документа говорится:

«Извещатели с индексом S не срабатывают ниже минимальной статической температуры срабатывания, указанной в классификации, даже при высокой скорости роста температуры воздуха».


Стандарт предусматривает для таких извещателей дополнительные испытания. Во время испытаний образец извещателя должен быть стабилизирован при температуре, указанной в таблице в соответствии с классом. После стабилизации образец должен быть перемещен за время, не превышающее 10 с, в поток воздуха со скоростью 0,8 м/с (массовый эквивалент при 25 °С) и с температурой, указанной в таблице. Образец должен быть в потоке воздуха не менее 10 мин, при этом регистрируют любое срабатывание образца за это время или в течение перемещения. Извещатель не должен срабатывать.

Проблема гармонизации стандартов

Так как извещатели с индексом S являются прямым антиподом максимально-дифференциальных извещателей, то можно было бы по аналогии назвать их максимально-интегральными тепловыми извещателями При анализе данных, приведенных в таблице, видно, что такие ИПТТ не срабатывают при резком температурном перепаде в 45 °С, когда абсолютное значение воздействующей температуры всего на 4 °С меньше минимальной температуры срабатывания ИПТТ конкретного класса.

Но ГОСТ Р 53325 извещателей таких классов не предусматривает, а поэтому никто в России их не производит. Но разве это означает, что в России нет объектов, которые надо было бы защищать тепловыми извещателями с дополнительным индексом S?

Правильнее было бы внести предложение по корректировке государственного стандарта исключить чисто дифференциальные ИПТТ, как изделия повышенной пожарной опасности, и ввести в стандарт максимально-интегральные ИПТТ (с дополнительным индексом S). Тем самым еще больше гармонизируя российский и европейский стандарты. Ведь негоже не замечать существующую проблему, как тот страус, который зарывает голову в песок при назревающей опасности.

___________________________________________
1 ГОСТ 26342–84* «Средства охранной, пожарной и охранно-пожарной сигнализации. Типы, основные параметры и размеры».
2 НПБ 76–98 «Извещатели пожарные. Общие технические требования. Методы испытаний».
3 ГОСТ Р 53325–2009 «Техника пожарная. Технические средства пожарной автоматики. Общие технические требования. Методы испытаний».
4 СП 5.13130.2009 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования».
5 СНиП 2.04.09-84 «Пожарная автоматика зданий и сооружений».
6 СанПиН 2.2.4.548–96 «Гигиенические требования к микроклимату производственных помещений. Санитарные правила и нормы».
7 NFPA 72 National Fire Alarm Code 2002 Edition.
8 EN 54-5:2000. Fire Detection and Fire Alarm Systems – Part 5. Heat Detectors – Point Detectors.
9 СEN/TS 54-14:2004. Fire Detection and Fire Alarm Systems – Part 14 Guidelines for Planning, Desining, Installation, Commissioning, Use and Maintenance.

Опубликовано: Журнал «Системы безопасности» #4, 2012
Посещений: 17598

В рубрику «Пожарная безопасность» | К списку рубрик  |  К списку авторов  |  К списку публикаций

» ИП 103–2В/П. Пожарные тепловые взрывозащищенные извещатели

НАЗНАЧЕНИЕ:

Для использования в химической, нефтегазовой и других областях промышленности, а также на морских судах для подачи извещения о пожаре при повышении температуры контролируемой среды выше допустимой.

Извещатели ИП 103–2В/П имеют один датчик (микросхему DS 1820 фирмы Dallas Semiconduktor),
который выдает код, соответствующий текущей температуре и свой идентификационный номер и может быть сопряжен с цифровыми вторичными устройствами, например, адресной системы пожарной сигнализации АСПС–32–23–0300 (АСПС) ТУ 4371–003–12221545–99.

Извещатели предназначены для применения во взрывоопасных зонах 1 и 2 классов, а также во взрывоопасных зонах всех классов согласно «Правил устройства электроустановок» (ПУЭ) гл. 7.3 и другим нормативно–техническим документам, определяющим применение электрооборудования во взрывоопасных средах.

ДОКУМЕНТАЦИЯ

Сертификат пожарной безопасности

Сертификат соответствия взрывобезопасности

Сертификат соответствия ТР ЕАЭС 043/2017

Сертификат соответствия ТР ТС 012/2011

Декларация о соответствии ТР ТС 020/2011

Декларация о соответствии ТР ТС 037/2016

Сертификат соответствия сейсмостойкости

Руководство по эксплуатации

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Температурный диапазон срабатывания от 69 до 115°С.
Извещатель может реализовать функции максимально–дифференциального теплового извещателя по заранее установленному, посредством специальной ППКП, пороговому значению температуры срабатывания и пороговому значению скорости роста температуры контролируемой среды.

Время срабатывания Извещателей всех классов при повышении температуры от условно нормальной:

Скорость повышения температуры, С/мин. Время срабатывания, с (Минимальное) Время срабатывания, с (Максимальное)
1 1740 2760
3 580 960
5 348 600
10 174 329
20 87 192
30 58 144

Материал защитной арматуры сталь 12Х18Н10Т
Температура эксплуатации – от минус 55 до плюс 115 °С
Температурный класс: Р – индекс означает, что температурный класс не определён, устанавливается на объекте программным путём;
Материал головки:
– для исполнений А (по рис. 1) – алюминиевый сплав АК7;
– для исполнений Н (по рис. 2) – сталь 12Х18Н10Т;
Степень защищенности от пыли и воды – IP66;
Маркировка взрывозащиты – 1Ex ib IIA T4 Gb Х;
Тип кабельного ввода:
Т – G¾ для прокладки кабеля в трубе с присоединительной резьбой G¾ –В, диаметр наружной изоляции кабеля 8–14мм;
Т – G½ – для прокладки кабеля в трубе с присоединительной резьбой G½–В, диаметр наружной изоляции кабеля 8–12мм;
К – под кабель для открытой прокладки с диаметром наружной изоляции 8–14мм;
Б – под бронированный кабель с диаметром наружной изоляции под броней 8–14мм;
БСЗ – под бронированный кабель с возможностью заземления брони кабеля внутри кабельного ввода;
МG 1/2 – под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель ВМ15 (РКН15, МВ(РКн)15*;
МG 3/4 – под прокладку кабеля диаметром от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель ВМ20 (РКН20, МВ(РКн)20)*;
М20 – под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель Герда-СГ-Н-М20х1,5;
М25 – под прокладку кабеля диаметром от 14 до 18 мм в металлорукаве Гер-да-МГ-22 через соединитель Герда-СГ-Н-М25х1,5;
* Соединитель поставляется по отдельному заказу.
З-М20 – резьбовая заглушка вместо кабельного ввода, резьба в корпусе М20х1,5;
З-М25 – резьбовая заглушка вместо кабельного ввода, резьба в корпусе М25х1,5;
З-М27 – резьбовая заглушка вместо кабельного ввода, резьба в корпусе М27х2;
В комплект каждого кабельного ввода входят резиновые уплотнения для диаметра кабеля по поясной изоляции 8 – 10, 10 – 12 и 12 – 14мм.
По заказу выпускается специальная модель извещателей с резиновыми уплотнениями для диаметра подключаемого кабеля по поясной изоляции от 14 до 18мм с шагом 1мм (при поставке 4 комплекта уплотнений). В обозначении при заказе необходимо указать цифру 18 после обозначения кабельного ввода.
Средний срок службы до списания, лет, не менее – 8
Масса, кг, не более – 2,6
Возможно изготовление с М20х1,5 вместо М30х1,5.

При записи в технической документации и при заказе необходимо указывать:
– наименование извещателя;
– температурный класс;
– материал корпуса;
– тип кабельного ввода;
– обозначение ТУ;

Пример записи:

1) Извещатель ИП103–2В/П с головкой из алюминиевого сплава, с вводным устройством для монтажа кабеля в трубе с присоединительной трубной резьбой G¾, температурный класс не определён: «Извещатель ИП103–2В/П–Р–А–ТG¾ ТУ 26. 30.50–094–12150638–2017».
2) То же, с головкой из нержавеющей стали, с вводным устройством под монтаж бронированным кабелем: «Извещатель ИП103–2В/П–Р–Н–Б ТУ 26.30.50–094–12150638–2017».



Извещатель Болид С2000-ИП-03 пожарный тепловой

Извещатель пожарный тепловой адресно-аналоговый максимально-дифференциальный, питание от С2000-КДЛ

Назначение изделия
Извещатель пожарный тепловой максимально-дифференциальный адресно-аналоговый «С2000-ИП-03», относящийся к классу А1R, применяется в системах пожарной сигнализации и предназначен для охраны объектов от пожаров путём контроля скорости нарастания температуры, превышения порогового значения и выдачи извещений «Пожар», «Внимание» или «Норма».
Работает под управлением контроллера двухпроводной линии связи «С2000-КДЛ» или «С2000 КДЛ-2И» в составе интегрированной системы охраны «Орион». Кроме того, извещатель по запросу передает значение температуры окружающей среды в градусах Цельсия. Поддерживает протокол двухпроводной линии связи ДПЛС_v2.xx и позволяет получать значение напряжения ДПЛС в месте своего подключения.
Возможно проведение испытаний извещателя с помощью лазерного тестера фирмы «System Sensor» или «Астра-941» фирмы «ТЕКО».

Особенности
— однозначная установка в розетку;
— выдача извещения «Пожар» как при превышении максимального порога, так и при изменении градиента температуры;
— обработка температуры, используя предысторию;
— возможность измерения температуры с последующей передачей через «С2000-КДЛ» или «С2000-КДЛ-2И» на пульт «С2000М» или АРМ «Орион Про»;
— контроль работоспособности;
— световая индикация состояния;
— проверка работоспособности нажатием на световод или лазерным тестером;
— измерение напряжения в ДПЛС в месте установки;
— адрес извещателя запоминается в энергонезависимой памяти;
— до 127 извещателей к «С2000-КДЛ» или «С2000-КДЛ-2И»;
— совместим с монтажными комплектом крепления в подвесной потолок МК-2.

Дополнительная информация
При эксплуатации в режиме пожарного извещателя в КДЛ установить тип входа «3 — Пожарный тепловой», контролирующий скорость нарастания температуры и превышение максимального значения +54°С, а также тип входа «9 — Пожарный тепловой адресно-аналоговый», позволяющий задать температуру порогов формирования сообщений «Внимание» и «Пожар» (+54… +65°С) без учёта скорости изменения температуры. При использовании в режиме измерения температуры устанавливается тип входа «10 — Тепловой термостатический».
Для «КДЛ» версии v1.38 и ниже необходимо устанавливать тип входа 3 – «Пожарный тепловой».
Описание типов входов и способы их задания приведены в эксплуатационных документах на КДЛ и АРМ «Орион Про».
Первый контакт розетки может использоваться для подключения экрана соединительного провода.

Дымовой пожарный извещатель — виды, применение, описание

Автоматические установки противопожарной сигнализации повсеместно становятся обязательной частью инженерных систем любого здания общественного и производственного назначения. Безошибочная работа сигнализации напрямую влияет на защиту имущества и человеческих жизней от опасных факторов пожара. Датчики выполняют важную функцию – обнаружить пожар и оповестить людей о наличии опасной ситуации. Согласно мировой статистике пожаров самое большое количество жертв и повреждений вследствие пожара происходило на тех объектах, где частично, либо полностью отсутствовала противопожарная система защиты и обнаружения пожара.

Типы извещателей

Извещатели пожарные – это устройства, входящие в состав автоматической системы обнаружения и сигнализации о пожаре. По принципу действия классифицируют их как дымовые извещатели, тепловые датчики, извещатели пламени и газоанализаторы. Первые обладают реакцией на задымление помещения, вторые запускают систему при достижении критической температуры воздуха на защищаемом участке, третьи сработают при обнаружении видимого инфракрасного излучения от пламени, газоанализаторы распознают побочные продукты горения, например, окись углерода. От правильности выбора извещателя зависит время, за которое будет обнаружено возгорание, и последующая эффективность борьбы с огнем.

Виды дымовых извещателей

Датчик извещателя улавливает даже небольшой дым

Дымовые датчики анализа помещения являются самыми популярными из всех известных средств обнаружения признаков пожара. Каждый процесс горения (бумаги, текстиля, электрооборудования и др.) сопровождается образованием дыма. Такие устройства способны оповестить людей о пожаре еще на ранних стадиях его развития, когда их жизни и здоровью, а также имуществу ничего не угрожает. По этой причине данный тип датчиков можно встретить в квартирах, зданиях общественного назначения, складских помещениях.

Принцип работы: В основу функционирования анализатора дыма заложено рассеивание светового потока сквозь микрочастицы дыма. Световой поток создается с помощью светодиода, который работает в инфракрасном диапазоне. При наличии дыма на защищаемом участке некоторая часть потока фотонов отражается от дымовых частиц, о чем информация поступает на приемник. Встроенный микропроцессор проводит анализ получаемых данных, после чего осуществляет извещатель в положение «Тревога».

При различных положениях излучателей и приемников дымовые датчики бывают линейными или точечными. Наименование устройств подобного типа начинается с «ИП 212», что расшифровывается как «извещатель пожарный», под цифрой 2 (два) понимаем модель «дымовой датчик», а «12» означает принцип работы, т.е. «оптика».

Точечные извещатели

В таком устройстве данного типа фотоприемник и генератор светового потока размещены по обе стороны от камеры приема дыма и заключены в один корпус. Датчик имеет на крышке перфорацию, благодаря чему частицы дыма беспрепятственно проникают внутрь. Исходя из этого, можно сделать вывод, оптико-электронный извещатель пожарный дымовой анализирует уровень задымления защищаемого участка здания в конкретной точке. Преимущество дымовых анализаторов заключается в компактности корпуса, легкости монтажа и очистки, эффективным обнаружением задымления. Точечные извещатели монтируются на потолке на определенном расстоянии, которое рассчитывается согласно высоте потолков в помещении. В некоторых случаях допускается размещение на стенах и других конструктивных элементах зданий и сооружений.

На упрощенной схеме видно, что при появлении дыма, часть излучения отражается от него и попадает на фотоэлемент

Линейные извещатели:

Устройство делится на 2 отдельных блока, в одном находится

генератор светового потока, а в другом – фотоприемник. Установка блоков производится по разным сторонам помещения.
  1. Принцип работы линейного излучателяСветовой луч пересекает весь объем защищаемой зоны, осуществляя более полный контроль, нежели точечный вариант. Дальность луча достигает 150 м, что позволяет экономить на приобретении отдельных устройств защиты больших площадей.
  2. В другом типе линейного извещателя фотоприемник и генератор светового потока расположены в одном блоке, а их оптические оси сонаправлены. Функционирование данной модели требует монтажа дополнительного светоотражателя, который размещается на противоположной части помещения. Таким образом, преломляющиеся от дымовых частиц световые лучи отражаются и попадают обратно на фото приемник.

Удобно такое устройство только для контроля за появлением дыма в воздухе в помещениях с высокими потолками или большой протяженностью, например, для залов, арен или галерей. Установка осуществляется на стене.

Один из приоритетных параметров дымовых датчиков – это чувствительность сенсора в дымовой камере, характеризующая в целом способность оборудования отмечать самые минимальные концентрации дыма в воздухе. На сегодняшний день большую значимость придает способность дымового анализатора не терять уровень чувствительности при смене положения, колебаниях напряжения, объеме освещения и иных посторонних воздействий.

Классификация датчиков по способу передачи информации

Передача информации о состоянии помещения и уровне его задымленности осуществляется двумя способами адресным или аналоговым. Аналоговый дымовой извещатель включается в систему через шлейф к контрольному пункту параллельно, при этом замыкание внутри датчика провоцирует короткое замыкание в шлейфе и запуск сигнализации. При подключении извещателя дымового аналогового действия с помощью двух проводного шлейфа, который также питает устройство.

Имеются варианты, подключаемые через четырех проводной шлейф. Минусом установки аналогового датчика считается отсутствие возможности осуществлять контроль работоспособности устройства. Зачастую осуществляется фиксация срабатывания шлейфов без обозначения датчика, который передал информацию.

Адресные пожарные извещатели «Рубеж»

Адресные дымовые датчики имеет в конструкции микропроцессор, контролирующий состояние устройства и корректирующий текущие настройки системы. Подключение к системе пожарной автоматики происходит посредством цифрового шлейфа. В этом случае извещатели имеют свои уникальные имена. При срабатывании приемно-контрольный прибор получает данные о том, какой датчик и в каком помещении реагирует на задымление, каково его состояние, уровень запыленности и другая информация.

Современные дымовые оптико-электронные извещатели включают в себя светодиод, по миганию которого определяется состояние конкретного устройства.

При отсутствии необходимости монтирования целой системы автоматического определения места возгорания и его ликвидации допускается размещать автономные датчики. При срабатывании датчика система оповещает только тех людей, которые находятся в этом же помещении. Звуковой оповещатель и основные элементы дымового датчика заключены в единый блок. При образовании дыма фотоприемник регистрирует изменения светового потока, после чего подается звуковой сигнал о повышенной концентрации опасных составляющих дыма. Питание датчиков осуществляется с помощью встроенных батареек, обеспечивающих бесперебойную работу в течение трех лет. Часто применяются в частных домах и квартирах.

Обзор популярных моделей дымовых извещателей

Самая популярная и распространенная модель датчика ИП 212-141

Модель ИП 212-141 предназначается для фиксации задымления  в закрытых помещениях. Подключается к системе через двухпроводной шлейф.  Сигнал «Тревога» передается также через шлейф. Конструкция датчика надежно защищена от перепадов температур, уровня влажности, действия пламени и объема освещенности помещения. Работает круглосуточно совместно с приемно-контрольным прибором ППКОП 019-8-1 или ППКОП 0104065-20-1. Его чувствительность позволяет обнаружить самые минимальные концентрации частиц дыма (0,05-2 дБ/м) в воздухе. Для стабильной работы требуется постоянное напряжение в 9-30 В. На корпусе установлен светодиод, по изменениям которого можно судить о исправности датчика и его переходе в режим «Тревога».

После устранения задымления датчик будет сохранять положение «Пожар» до того, пока на приемно-контрольном приборе не будет сброшено его состояние с полным отключением питания на несколько секунд. Используется в складских и офисных помещениях. Вес извещателя ИП 212-141 составляет около 200 гр. Минимально гарантируемый срок службы составляет 10 лет. Конструкция оптико-электронного извещателя ИП 212-141 состоит из дымового датчика и розетки. При изменении состояния фотоприемника уменьшается его сопротивление, после чего светодиод перестает мигать и его свечение становится постоянным.

Модель извещателя «Аврора-01»

Модель «Аврора-01» — извещатель пожарный дымовой ИП 212-81 – автономное устройство, предназначенное для обнаружения признаков горения в помещении. Дымовой детектор реагирует на изменение состояния воздушной среды, формируя сигнал тревоги в отдельно выделенном помещении.

Достоинство ИП 212-81:

  • высокая чуствительность;
  • надежная защита фотоприемника от агрессивной среды;
  • удобный монтаж устройства;
  • минимальная продолжительность работы более 10 лет;
  • исключает ложные срабатывания;
  • поддерживает стабильное функционирование при высоких и низких температурах;
  • имеется встроенная сирена для оповещения;
  • световая индикация датчика видна со всех сторон.

Датчик марки «Аврора-01» может функционировать как в автономном режиме, так и в комплексе автоматической системы обнаружения пожара и его тушения. В составе конструкции имеется пара пылесборников для защиты конструктивных элементов устройства, светоотражатель с дополнительной защитой от стороннего освещения, специальная сетка для защиты от насекомых, а также сверхчувствительная камера приема дыма, работающая во всех направлениях помещения.

Оптико-электронные детекторы дыма марки ИП 212-142 способны обнаружить возгорание еще на стадии образования минимального задымления. Устанавливается в помещениях любого назначения. Устройство не изменяет своего состояния при изменениях температуры воздушной среды, при наличии пламени, а также на наличие или отсутствие освещения в помещении. Пожарный извещатель ИП 212-142 и встроенный микропроцессор максимально точно формируют сигналы «Тревога» и «Пожар».

Дымовой извещатель ИП 212-142

Преимущества модели ИП 212-142:

  • в течение 10 секунд формируется сигнал «Пожар» с максимальной гарантией результата;
  • отсутствует вероятность ложных срабатываний;
  • дизайн корпуса вписывается в любой интерьер;
  • работает в температурном диапазоне -10…+55 градусов Цельсия;
  • в комплекте поставляется элемент питания, обеспечивающий напряжение в 9 В.

Благодаря небольшой стоимости данную модель пожарного дымового извещателя можно устанавливать и в социально значимых зданиях и сооружениях. Цена обусловлена тем, что пластик, из которого изготовлен корпус извещатель, является материалом вторичной переработки.

Датчик ДИП-34АВТ

Марка ДИП-34АВТ производства компании «Болид» с пульсирующим сигналом подключается к системе через шлейф. Осуществляет контроль за наличием задымления помещения при пожаре. Устанавливается чаще всего на территории коттеджей, дачных домов, кухнях, котельных. При срабатывании фотоприемника датчиков выдается сигнал «Пожар», после чего производится запуск встроенной сирены. Уникальная особенность данной модели извещателя дымового пожарного заключается в том, что датчик самостоятельно оповещает о необходимости смены аккумулятора.

Достоинства извещателя и оповещателя ДИП-34АВТ:

  • обнаружение пожара на стадии возгорания;
  • на корпусе установлена кнопка «Тест», позволяющая определить работоспособность оборудования;
  • имеется встроенная защита от насекомых и пыли.

Видео: Виды дымовых извещателй

Робот «Персеверанс» прибыл на Марс искать следы инопланетной жизни

Автор фото, NASA

В четверг вечером американское космическое агентство НАСА посадило на Марс новый ровер «Персеверанс» (англ. — непоколебимость, упорство). Посадка произошла около 20:55 по Гринвичу — почти полночь по Москве.

Переданные с борта марсохода данные о благополучной посадке были встречены в центре управления полетом вздохом облегчения и бурными аплодисментами.

Главной задачей марсохода станет поиск на Красной планете следов бактериальной жизни. Ученые уверены, что если на Марсе когда-то была жизнь, то она приходится на период от 3 до 4 млрд лет назад, когда на планете еще была вода.

«Персеверанс» стал третьим космическим аппаратом, прибывшим к Марсу за последний месяц: ранее на его орбиту вышли роботы ОАЭ и Китая. Все три миссии покинули землю в июле 2020 года.

«Это потрясающе», — сказал и.о. главы НАСА Стив Юрчик. По его словам, отправка аппарата происходила в особенно трудных условиях из-за пандемии и связанных с ней мер предосторожности, и это только увеличивает радость от успеха.

«Персеверанс» послужит скаутом для будущих марсоходов, сказал Юрчик: опыт успешной посадки упрощает задачу для следующих миссий.

«Здравствуй, мир. Мой первый взгляд на мой дом на всю жизнь», — написал аккаунт «Персеверанса» в «Твиттере», сопроводив слова кадром поверхности Марса.

Приземление на Марс было очень непростой задачей. В отличие от Луны, он обладает атмосферой, что сильно затрудняет приземление: лишь около 40% подобных миссий заканчиваются успехом.

Ракета-носитель Атлас-5 с американским марсоходом «Персеверанс» («Настойчивость» или «Упорство») стартовала с космодрома на мысе Канаверал в США 30 июля 2020 года. За полгода космический корабль преодолел расстояние от Земли до Марса почти в 500 миллионов километров.

Перед посадкой «Персеверанс» пережил «семь минут ужаса» — время перехода из верхних слоев атмосферы на поверхность Красной планеты. Для этого он сбросил скорость со второй космической (для Марса это около 20 тыс. км/ч) до скорости пешехода.

Зрители со всего мира переживали «семь минут ужаса» вместе с инженерами НАСА с помощью прямой трансляции на сайте аэрокосмического агентства.

Марсоход находится на расстоянии сотен миллионов километров от нас — а значит, передаваемые им сигналы достигают Земли почти с 10-минутной задержкой. Если бы в какой-то момент что-то пошло не по плану, оперативно скорректировать траекторию посадки было бы физически невозможно.

«Персеверанс» сел вблизи кратера Езеро. НАСА считает, что в скалах этого кратера, ширина которого достигает 50 км, могли сохраниться признаки бактериальной жизни — конечно, если она когда-то вообще существовала на Красной планете.

«Если смотреть на место посадки, кратер Езеро, глазами ученого, то очевиден исследовательский потенциал этого места, — говорит Би-би-си инженер НАСА Аллен Чен. — Например, там сохранились следы древней реки, впадавшей в кратер и вытекавшей из него. Ученые думают, что именно в этом месте нужно искать следы жизни. Но когда я сам смотрю на Езеро, я вижу там только опасность»,

К счастью, «Персеверанс» был оснащен рядом испытанных конструкторских разработок, которые позволили ему успешно приземлиться на безопасном участке поверхности Марса.

Автор фото, Getty Images

Подпись к фото,

Ракета-носитель «Атлас-5» с американским марсоходом «Персеверанс» стартовала с космодрома на мысе Канаверал в США 30 июля 2020 года

Первый вертолет на Марсе?

Дизайн марсохода, как и алгоритм спуска на поверхность Красной планеты, успешно прошли «проверку боем» в 2012 году при посадке другого аппарата НАСА «Кьюриосити», севшего в кратере Гэйл. Новый робот использовал ту же парашютную технологию Skycrane («Небесный кран»), но с небольшим дополнением.

Для просмотра этого контента вам надо включить JavaScript или использовать другой браузер

Подпись к видео,

Миссия на Марс: в чем сложности полетов к этой планете?

Инженеры разработали новую навигационную систему Terrain-Relative, которая обеспечила еще более высокую точность приземления.

У марсохода есть камеры, автоматическая рука, бур и лазер. Но на новую модель также установили сенсоры и приборы для анализа.

Кроме того, «в утробе» марсохода находится крошечный вертолет НАСА под названием Ingenuity, весящий менее двух килограммов. В первые дни миссии он попробует сделать несколько тестовых полетов над поверхностью Марса.

Если испытания пройдут успешно, Ingenuity станет первым вертолетом, совершившим полет вне Земли. Осложнить эту задачу может чрезвычайно низкая температура в кратере Езеро — ночью столбик термометра там может опускаться до — 90 градусов по Цельсию.

Чем займется марсоход?

Спутниковые изображения кратера Езеро, куда сел аппарат, указывают на то, что когда-то там впадало в огромное озеро пересохшая ныне река.

Это одна из наиболее хорошо сохранившихся марсианских дельт, где реки формировали слои осадочных пород из принесенных каменных обломков, песка и, возможно, углеводородов органического происхождения.

Автор фото, NASA

Подпись к фото,

Дизайн ровера «Марс 2020» основан на роботе «Кьюриосити»

Различные виды горных пород в глубине кратера, в том числе карбонаты и глина, также могли сохранить органические молекулы, которые могли бы указать на существование там жизни в далеком прошлом.

«Персеверанс» будет обследовать дно пересохшего озера, бурить скалистые породы и извлекать оттуда образцы размером со школьный кусок мела. После этого марсоход аккуратно упакует их в контейнеры, которые останутся лежать на поверхности планеты.

Заберет их другой аппарат, который планируется запустить позже. Он поднимет собранные образцы на орбиту Марса (это будет первый космический взлет с Красной планеты) и доставит на Землю.

Все это предусмотрено в рамках программы «Отправка марсианских образцов», которую НАСА осуществляет в сотрудничестве с Европейским космическим агентством.

Не первая попытка

Из-за серьезной разницы орбит миссии на Марс имеет смысл запускать только тогда, он находится поблизости от нашей планеты, что случается примерно раз в два года.

До последнего времени успешные запуски к Марсу проводили лишь США, СССР (позже — России), Индия и Европейский союз. Однако на прошлой неделе этот список пополнили еще две страны.

9 февраля — Объединенные Арабские Эмираты, которые успешно вывели на марсианскую орбиту космическую станцию «Аль-Амаль» («Надежда»). А буквально через пару дней — Китай со своей межпланетной станцией «Тяньвэнь-1». В апреле она также попытается посадить на поверхность планеты спускаемый аппарат.

В июле 2020 года к Марсу должна была отправиться и вторая совместная российско-европейская миссия «ЭкзоМарс», запуск которой планировался еще в 2018-м, но переносился уже дважды. Теперь отправление состоится не раньше 2022 года.

Похоже, в ближайшее время без внимания Марс не останется.

Тепловизионные камеры для защиты складских активов

Во всем мире склады снабжены очень ценными товарами. Защита этих товаров от кражи имеет первостепенное значение. Но воровство — не единственная опасность. Еще большая опасность — пожар. Огонь может уничтожить весь склад в очень короткие сроки. Стоимость уничтоженных во время пожара товаров может быть огромной, а стоимость жизни, потерянной во время пожара, невозможно подсчитать. Статистика показывает высокий рост потерь имущества из-за пожара, хотя склады оснащены пожарной сигнализацией и системами пожаротушения.

Мониторинг критического содержимого

Многие типы материалов являются экзотермическими без воздействия внешних раздражителей. Их внутренняя температура может повыситься до точки, при которой они начнут самопроизвольно гореть. Возникший в результате огонь и сильный жар могут вызвать возгорание материала в других контейнерах; в конечном итоге складская конструкция, электропроводка и оборудование могут быть разрушены.

Хотя склады, на которых хранится экзотермическое оборудование, более подвержены возгоранию, чем другие, пожар может возникнуть на любом складе.Независимо от того, какие товары в нем хранятся.

FLIR A310 — это доступный и точный инструмент для бесконтактного измерения температуры и измерения температуры, который может помочь избежать пожаров на складах.

Камеры видеонаблюдения

Склады и другие объекты необходимо защитить от огня. Для этого есть разные варианты. Камеры видеонаблюдения могут быть установлены для контроля дыма или пламени. Недостатком является то, что когда начинает образовываться дым или пламя, это означает, что пожар уже начался.

Камеры видеонаблюдения

также могут создавать изображение хорошего качества только при достаточном освещении.На складе, где мало окон, такое бывает нечасто. Уж точно не ночью. Это означает, что необходимо установить освещение. Мало того, что установка стоит дорого, также чрезвычайно дорого обходятся включение освещения и периодическая замена лампочек.

Еще одним недостатком камер видеонаблюдения является то, что дым или пламя можно увидеть только при правильном контрастировании изображений. Небольшое количество серого дыма на сером фоне не сразу будет замечено.

Измерения температуры тепловизионной камерой FLIR A310 комбинируются с ранее определенными параметрами.Если измеренная температура превысит установленный параметр, сработает сигнализация.

Детекторы дыма и спринклерные системы

Детекторы дыма и спринклерные системы — еще один способ минимизировать риск для содержимого склада. Но не все пожары одинаковы, и не все дымовые извещатели хорошо реагируют на все типы пожаров.

Есть два основных типа детекторов дыма — ионизационные и фотоэлектрические — содержат технологии, которые хорошо работают в одних условиях и не так хорошо в других.Детекторы ионизации быстрее реагируют на возгорание с высоким пламенем, а фотоэлектрические детекторы быстрее обнаруживают медленно тлеющие пожары. Следовательно, в зависимости от типа возникшего пожара детекторы дыма могут не реагировать так хорошо, как ожидалось.

Тепловое изображение зоны хранения опасных отходов, показывающее два точечных значения температуры (-3,1ºC и -8,4ºC), которые находятся в безопасном диапазоне, плюс одно показание 37,1ºC, которое является аномально высоким. Последующее изображение той же области показывает, что аномальные показания еще больше увеличились, в результате чего сработал сигнал тревоги.

Детекторы дыма также могут генерировать довольно много нежелательных сигналов тревоги. Они могут быть вызваны паром или пылью. Установка детекторов дыма возле печей, духовок или других устройств, вырабатывающих тепло и дым, — это быстрый путь к нежелательным сигналам тревоги. К сожалению, эти районы относятся к числу наиболее нуждающихся в тщательном мониторинге пожарной опасности. Тепловые извещатели, подающие сигнал тревоги при резком изменении температуры, являются достойной заменой в таких помещениях.

Но главный недостаток дымовых извещателей в том, что они представляют собой реакцию на уже возникший пожар.

Использование тепловизионной камеры FLIR A310 не ограничивается складскими помещениями, ее также можно использовать для наружных работ, например, на этой куче угля. На тепловом изображении четко виден пожар, который вот-вот начнется в куче угля.

Тепловизионные камеры

Тепловизионные камеры

FLIR идут еще дальше, обеспечивая раннее предупреждение об обнаруженных горячих точках. Это важно для всех типов складов, но особенно для тех, которые содержат содержимое, склонное к самовозгоранию или легковоспламеняющееся.

Тепловизионные камеры

FLIR четко выявляют горячие точки на удаленном видео или мониторе ПК в режиме реального времени и сообщают зрителю точную температуру и местоположение этих точек. Кроме того, эту «умную камеру» можно запрограммировать на установку температуры, при которой генерируется сигнал тревоги, и можно использовать несколько целевых точек и сигналов тревоги. Тревожный выход может быть подключен напрямую к тревожному устройству, сигнализатору, программируемому логическому контроллеру (ПЛК) или системе мониторинга и управления на базе ПК. При возникновении тревоги персонал может подойти к визуальному монитору, чтобы проверить проблему и ее точное местоположение.

Тепловизионные камеры

FLIR позволяют сэкономить сотни тысяч евро на содержании и повреждении конструкции за счет выявления неминуемых пожаров на очень ранней стадии.

Почему тепловидение так эффективно

Все объекты излучают тепловое излучение в инфракрасном спектре, невидимое человеческим глазом. Тепловизионные камеры преобразуют это излучение в тепловое изображение, откалиброванное по температурной шкале. Эти бесконтактные данные о температуре могут отображаться на мониторе, а также могут быть отправлены на цифровое запоминающее устройство для анализа.

При установке в систему защиты складских активов тепловизионные камеры FLIR создают четкое тепловое изображение, на котором можно увидеть мельчайшие детали. Но более того. На изображении также отображаются данные о температуре, полученные в бесконтактном режиме.

Мониторинг склада «Отключение света»

В отличие от камер видимого изображения, которые могут использоваться для обнаружения дыма, тепловизионные камеры не требуют освещения для получения изображений. Поэтому они поддерживают круглосуточный мониторинг складских помещений без выходных.Кроме того, тепловизионные камеры имеют еще одно преимущество: они также могут видеть сквозь дым. Это означает, что в случае возникновения пожара их можно использовать для направления пожарных к источнику пожара и для проверки, есть ли еще люди в задымленном помещении.

Однако тепловизионные камеры могут «видеть» горячие точки задолго до появления дыма или пламени. Это делает их идеальными инструментами для защиты активов на складах.

Несколько функций сигнализации

Тепловизионная камера может подавать сигнал непосредственно на звуковое или визуальное сигнальное устройство, но они также могут быть объединены с контроллером ПЛК или ПК для создания системы мониторинга с расширенными функциями.Благодаря встроенному ПО тепловизора FLIR или программному обеспечению для ПК эти функции могут включать:

  • Высокая, низкая и средняя температура на изображении
  • Аварийная сигнализация уставки температуры
  • Множественные точки и сигнализация
  • Задержки для игнорирования временного повышения температуры из-за вилочных погрузчиков в зоне
  • Анализ тенденций изменения температуры для выявления проблем до достижения заданного значения
  • Подключение Ethernet к центральному контроллеру
  • Подключение нескольких камер к центральному монитору
  • Тревожные сообщения и изображения через Ethernet, электронную почту или FTP

Типичные конфигурации системы

На схематической иллюстрации показана типичная конфигурация системы с использованием тепловизионной камеры FLIR A310. Хотя аналоговое видео и цифровые выходы ввода / вывода позволяют ему работать как автономный интеллектуальный датчик, многие складские приложения также используют его поток цифровых данных, отправляемых по линиям Ethernet на ПЛК или контроллер ПК.

При таком использовании данные о температуре являются одним из основных входов для ПЛК или контроллера ПК, который является частью более широкой системы мониторинга и управления оборудованием. В сочетании с возможностями уставки сигнала тревоги, Ethernet-соединение A310 может обеспечить цифровое сжатие аналогового видеосигнала камеры практически везде, где на ПК установлено программное обеспечение для мониторинга.Программное обеспечение FLIR позволяет ПК отображать до девяти изображений с камер одновременно и при необходимости переключаться между дополнительными группами камер.

В дополнение к просмотру термографических видеоизображений, данные о температуре могут быть сохранены и проанализированы для анализа тенденций. Все чаще протоколы TCP / IP тепловизионных камер A310 используются для облегчения наблюдения из разных мест.

Они могут автоматически отправлять данные о температуре и изображения на ПК по электронной почте (SMTP) или протоколу FTP при достижении порога предупреждения о температуре.Персонал службы безопасности в назначенных местах может открыть защищенный паролем веб-браузер для доступа к веб-серверу камеры для выполнения основных функций управления и просмотра видео в реальном времени из контролируемой области.

Тепловидение в сочетании с системой пожаротушения

Обнаружить горячую точку, которая может привести к пожару, — это одно. Другое дело — предотвратить пожар. Поэтому многие пользователи, а также страховые компании приходят с вопросом о создании системы, которая может не только обнаруживать горячие точки, но и немедленно охлаждать их, чтобы не возник пожар.

В подобных случаях тепловизионная камера может быть соединена с пожарным монитором. Тепловизионная камера направит пожарный монитор к точному месту, где находится горячая точка, и охладит ее. Это означает, что только небольшое количество товаров будет повреждено водой. Это в отличие от спринклерных систем, которые могут повредить большую часть склада.

Пример 1: Очистка бассейна

Давайте взглянем на компанию, у которой есть большой завод по производству гипохлорината кальция, используемого для очистки плавательных бассейнов.Безводная форма этого экзотермического материала хранится в больших контейнерах на складах компании.

Изначально фирма начала вставлять термопары в отдельные контейнеры для контроля их температуры. Выходы термопар были подключены к системе мониторинга, которая вызвала бы тревогу, если бы температура стала слишком высокой. Из-за одиннадцати складов, расположенных на большой площади, и огромного количества контейнеров, которые нужно было контролировать, возникла серьезная проблема с проводкой термопар. Чтобы сделать это в некоторой степени управляемым, компания применила метод отбора проб, установив термопары только в одной трети контейнеров.Однако это подвергало их значительной степени риска.

Чтобы снизить этот риск, компания начала установку тепловизионных камер FLIR A310 в качестве бесконтактных датчиков температуры с фиксированным положением, контролирующих все контейнеры в группе, легко покрываемые полем обзора камеры. Одно соединение Ethernet от каждой тепловизионной камеры направляет данные о температуре в систему мониторинга ПЛК по беспроводной сети. Во встроенном ПО тепловизионной камеры FLIR запрограммировано время задержки срабатывания сигнализации, поэтому она может игнорировать временные повышения температуры из-за въезда вилочных погрузчиков на склад.Это экономичное решение обеспечивает 100% охват продукции и устраняет огромную путаницу с проводкой термопар.

Пример 2: Удаление химических отходов

Другой пример — склад для хранения бочек с химическими отходами. Хотя это крытый объект, бочки не могут быть полностью защищены от влаги. Таким образом, существует вероятность утечки или загрязнения содержимого бочки воздухом и влагой, вызывая повышение температуры из-за химической реакции.В конечном итоге существует опасность возгорания или даже взрыва. Хотя камеры видимого света могут обнаруживать пламя или дым, если обеспечивается надлежащее освещение, для принятия профилактических мер может быть слишком поздно.

Как и в предыдущем примере, оператор этого склада использует автономные тепловизионные камеры для обнаружения повышения температуры в пределах своего поля зрения до возникновения пожара и отправки сигнала тревоги на центральную станцию ​​мониторинга. Функция гистерезиса камеры используется для предотвращения отключения сигнала тревоги до тех пор, пока обнаруженная температура не упадет значительно ниже заданного значения температуры и сигнал тревоги не будет сброшен оператором.

Тепловизионные изображения отображаются на мониторе диспетчерской, который указывает персоналу точное местоположение горячей точки.

Предотвратить возгорание до его начала

Тепловизионные камеры

FLIR — идеальный инструмент для защиты складских активов. В отличие от других методов, таких как видеонаблюдение и датчики дыма, тепловизионная технология может предотвратить возгорание до того, как он начнется с помощью функции автоматической сигнализации температуры, предотвращая потерю дорогостоящих запасов. Он также обеспечивает интуитивно понятное и легкое для понимания визуальное изображение, которое позволит персоналу и пожарным немедленно оценить ситуацию и распознать проблему.

В зависимости от ранее установленной тревоги по температуре тепловизионная камера обнаружит возгорание либо на начальной стадии, либо на стадии тления. Детектор дыма полагается на образование дыма для обнаружения развивающегося пожара, поэтому он будет обнаруживать огонь только в конце стадии тления или в начале стадии пламени. Камеры видеонаблюдения полагаются на цветовой контраст, поэтому они обнаруживают огонь только в пламени или на стадии возгорания, в зависимости от условий освещения.

В зависимости от ранее установленной тревоги по температуре тепловизионная камера обнаружит возгорание либо на начальной стадии, либо на стадии тления.Детектор дыма полагается на образование дыма для обнаружения развивающегося пожара, поэтому он будет обнаруживать огонь только в конце стадии тления или в начале стадии пламени. Камеры видеонаблюдения полагаются на цветовой контраст, поэтому они обнаруживают огонь только в пламени или на стадии возгорания, в зависимости от условий освещения.

Тепловизионные камеры не требуют обслуживания и не требуют дорогого и энергоемкого освещения, чтобы быть эффективными. Тепловизионные камеры также генерируют меньше нежелательных сигналов тревоги, что является общей проблемой для камер видеонаблюдения и детекторов дыма.И в качестве дополнительного преимущества тепловизионные камеры FLIR Systems также могут использоваться для обеспечения безопасности, обнаруживая при необходимости злоумышленников в полной темноте.

Тепловизионные камеры могут быть немного дороже, чем камеры видеонаблюдения и детекторы дыма при первоначальной покупке, но, поскольку для их работы не требуется никакого света, затраты на техническое обслуживание и счета за электроэнергию остаются низкими. Это решение также является единственной системой, которая фактически предотвращает пожар, сохраняя ваши активы в безопасности и защищая вас от дорогостоящей потери запасов, что делает его лучшим решением для защиты складских активов на сегодняшний день.

Улучшение противопожарной защиты с помощью тепловизионных камер

Согласно недавнему отчету Национальной ассоциации противопожарной защиты (NFPA), в 2017 г .; в среднем в США каждый час происходило более 13 пожаров в нежилых помещениях. И каждую минуту эти пожары приводили к прямому ущербу в среднем в размере 5 350 долларов США, не включая косвенные затраты на очистку и остановку бизнеса. Эти статистические данные не только подчеркивают важность поддержания в хорошем состоянии наших систем противопожарной защиты, они также иллюстрируют потенциальные выгоды, которые можно получить, если мы сможем улучшить нашу способность обнаруживать риск пожара до того, как возникнет пожар.

Один из способов сделать это — использовать тепловизионные камеры, которые обещают улучшить нашу способность быстро обнаруживать возникающие риски возгорания. Тепловизионная технология уже используется в пожарной службе, чтобы помочь пожарным выявлять потенциальные риски возгорания при реагировании на автомобильные аварии, а также находить пострадавших и локализовать очаги возгорания в горящих зданиях. А в 2018 году NFPA опубликовало первое издание своего стандарта 1801 на тепловизоры для пожарной службы, чтобы предоставить руководство и требования по использованию тепловизоров персоналом пожарной службы во время операций по чрезвычайным ситуациям.

Благодаря их способности помочь нам «увидеть» пожар до того, как он случится, и быстрым темпам развития тепловизионных технологий, неудивительно, что тепловизионные камеры безопасности находят свое применение на рынке противопожарной защиты.

Как работают тепловизоры

Тепловизоры измеряют инфракрасное излучение — вид лучистой энергии, невидимой для человеческого глаза, но обнаруживаемой в виде тепла. Они используют датчик для измерения количества инфракрасного излучения (или тепла), испускаемого объектом или в определенной области.Затем измерения обрабатываются с помощью специализированного программного обеспечения для визуального отображения показаний тепла в виде изображений высокой четкости или видео. «Горячие точки» или области с более высокой температурой будут отображаться как более яркие области на изображении по сравнению с областями с более низкими температурами, которые выглядят более темными.

Тепловизионные камеры считаются «бесконтактным» устройством, что означает, что они могут контролировать территорию или оборудование с некоторого расстояния, если им ничто не препятствует. Они также предоставляют автоматические предупреждения — когда температура превышает определенный предел или увеличивается быстрее, чем должна, срабатывает сигнал тревоги, что позволяет быстрее реагировать.

Поскольку они могут использоваться для обнаружения аномалий, которые в противном случае были бы невидимы невооруженным глазом, при использовании в сочетании с другими системами обнаружения пожара тепловизионные камеры могут обеспечить совершенно новый уровень защиты от пожара.

Тепловизоры помогают защитить широкий спектр активов с помощью различных настроек

Тепловизионные камеры могут использоваться для наблюдения за определенными частями оборудования или инфраструктуры, такими как компьютерные серверы, электрические розетки, автоматические выключатели и т. Д. для обнаружения изменений температуры, которые могут указывать на риск возгорания. Их также можно использовать для сканирования больших площадей в здании или отдельных компонентов их инфраструктуры, включая электрические системы, системы отопления и кондиционирования воздуха.

Сегодня технология тепловидения используется для обеспечения более широких возможностей обнаружения пожара в постоянно увеличивающемся разнообразии настроек:

Обнаружение самовозгорания — Многие виды предприятий, включая строительные площадки и предприятия по удалению отходов и компостированию, несут повышенный риск возгорания из-за концентрации легковоспламеняющихся материалов, которые при объединении могут выделять высокий уровень тепла.Тепловизионные камеры позволяют круглосуточно наблюдать за такими операциями, чтобы обнаружить любое повышение температуры, которое может привести к самовозгоранию.

Мониторинг в труднодоступных местах — Многие компоненты инфраструктуры здания представляют опасность пожара, и часто они расположены внутри или за пределами территорий, что может затруднить их безопасный или эффективный постоянный мониторинг. Тепловизионные камеры могут использоваться для наблюдения за определенными частями оборудования, такими как котлы и печи, или более крупными участками инфраструктуры здания, чтобы обнаруживать любое аномальное повышение температуры, указывающее на возможные отказы, которые могут привести к пожару.

Работа с открытым огнем — Тепловизоры также идеально подходят в ситуациях, когда открытый огонь используется в обычных условиях, например, в ресторанах и на строительных площадках. В этих настройках тепловизионные камеры могут использоваться для наблюдения за ситуацией с целью обнаружения любых неисправностей в используемом оборудовании, которые могут привести к возгоранию, и обеспечения надлежащего и безопасного локализации активного возгорания.

Преимущества тепловизионных камер

Основное преимущество тепловизионных камер для противопожарной защиты заключается в их способности обнаруживать температурные аномалии, которые возникают непосредственно перед началом пожара или если пожар уже начался до того, как дым может быть обнаружен обычным дымовым датчиком.

Измерения, производимые тепловизионными камерами, могут быть очень точными, что позволяет не только контролировать тепловые условия, но также определять и оценивать относительную серьезность проблем, связанных с нагревом.

В отличие от обычных видеокамер, тепловизионные камеры не требуют света для захвата изображения, что делает их идеальными для использования в условиях низкой освещенности и ночью.

Еще одним преимуществом тепловизионных камер является то, что их можно использовать для обнаружения и предотвращения пожара, обеспечения безопасности и мониторинга оборудования одновременно, предлагая более широкий спектр защиты, чем могут обеспечить стандартные видеокамеры.

У тепловизоров есть некоторые ограничения

Различные материалы в пространстве или на поверхностях контролируемого оборудования могут влиять на показания температуры, влияя на качество изображения, создаваемого тепловизионной камерой. Например, поскольку тепловая энергия может отражаться от блестящих поверхностей, таких как стекло, тепловизионные камеры не обнаруживают изменений температуры, которые могут происходить на другой стороне окна. И хотя тепловизионные камеры могут обнаруживать изменения температуры внутри стены, они не могут видеть сквозь стену.

По большей части эти ограничения будут влиять на то, подходят ли тепловизионные камеры видеонаблюдения для области, которую вы хотите защитить. Они также могут повлиять на количество необходимых тепловизионных камер и место их размещения, чтобы обеспечить желаемую дополнительную защиту. Вот почему важно понимать технологию, прежде чем вкладывать средства.

Возможно, наиболее важно, учитывая эти ограничения, тепловизионные камеры никогда не должны использоваться вместо стандартных, утвержденных систем обнаружения пожара .Считайте их улучшением вашей текущей системы — отличным новым инструментом для вашего набора инструментов противопожарной защиты и безопасности.

Факторы, которые следует учитывать при выборе тепловизора

Существует ряд компонентов, которые влияют как на качество, так и на стоимость тепловизионной камеры безопасности. Два наиболее важных фактора:

  • Разрешение детектора, которое описывает количество пикселей. Чем выше количество пикселей, тем четче будет изображение.
  • Температурная чувствительность, которая представляет собой наименьшую разницу температур, которую может обнаружить камера.Чем меньше значение чувствительности, тем более чувствительна камера к изменениям температуры.

Температурный диапазон также важен. Это указывает минимальную и максимальную температуру, которую может измерить камера. В зависимости от характера опасности возгорания, которую вы защищаете, это может быть решающим фактором для выбранной вами камеры.

Коорсен может помочь

Сейчас на рынке так много тепловизионных камер, поэтому выбор подходящей камеры может оказаться непростой задачей.Приобретая тепловизионную камеру безопасности, вы можете рассчитывать на то, что Koorsen поможет вам избежать дорогостоящей ошибки. Наши специалисты по камерам видеонаблюдения могут помочь вам определить конкретные функции, необходимые для каждого из ваших приложений, чтобы вы могли выбрать лучшие камеры видеонаблюдения, соответствующие вашему бюджету и потребностям тепловидения. Свяжитесь с Koorsen сегодня, чтобы узнать больше о том, как тепловизионные камеры безопасности могут помочь вам лучше защитить ваш бизнес.

Ионизация и фотоэлектрическая

Две наиболее известные технологии обнаружения дыма — это

ионизационное обнаружение дыма и фотоэлектрическое обнаружение дыма .

Ионизационные дымовые извещатели , как правило, более чувствительны к возникновению пламени.
Как они работают: Дымовые извещатели ионизационного типа содержат небольшое количество радиоактивного материала между двумя электрически заряженными пластинами, который ионизирует воздух и вызывает прохождение тока между пластинами. Когда дым попадает в камеру, он нарушает поток ионов, тем самым уменьшая ток и активируя сигнализацию. Загрузите эту таблицу ионизационных дымовых извещателей (PDF, 943 КБ).

Фотоэлектрические дымовые извещатели обычно более чувствительны к пожарам, которые начинаются с длительного периода тления (так называемые «тлеющие пожары»).
Как они работают: Сигнализаторы фотоэлектрического типа направляют источник света в камеру восприятия под углом от датчика. Дым попадает в камеру, отражая свет на датчик освещенности; включение тревоги. Загрузите эту таблицу фотоэлектрических дымовых извещателей (PDF, 782 КБ).

Для каждого типа дымовой сигнализации преимущество, которое она дает, может иметь решающее значение для безопасности жизни в некоторых пожарных ситуациях.Домашние смертельные пожары, днем ​​или ночью, включают большое количество тлеющих пожаров и большое количество пылающих пожаров. Вы не можете предсказать тип пожара в вашем доме или время его возникновения. Любая технология дымовой сигнализации, чтобы быть приемлемой, должна работать приемлемо для обоих типов пожаров, чтобы обеспечить раннее предупреждение о пожаре в любое время дня и ночи, независимо от того, спите вы или бодрствуете.

Для лучшей защиты используйте оба типа технологий дымовой сигнализации

Для обеспечения наилучшей защиты в домах рекомендуется использовать обе технологии (ионизационную и фотоэлектрическую). Помимо индивидуальных ионизационных и фотоэлектрических сигналов тревоги доступны комбинированные сигналы тревоги, которые включают обе технологии в одном устройстве.

У вас дома установлены тепловизионные камеры MOBOTIX

и система обнаружения пожара OpenView Ньюкасл

Камеры MOBOTIX, совместимые с ONVIF, содержат мощный процессор, который может передавать до 3 видеопотоков одновременно и соответствовать стандарту H.264 / ONVIF, что упрощает их объединение их с другими системами для создания уникальных решений реальных проблем.

Благодаря интеграции камер в существующую инфраструктуру YHN, в которой используется оборудование, установленное OpenView, стало возможным внедрить новую систему без каких-либо неудобств для жителей.

Оповещает центральную диспетчерскую в случае пожара

Камеры MOBOTIX M16 были установлены в помещениях с лотками для мусора, где они постоянно контролируют температуру, мгновенно отправляя предупреждение в центральную диспетчерскую OpenView в случае обнаружения неожиданного теплового режима. После этого операторы могут отслеживать изображения с тепловизионной линзы, чтобы определить точное местоположение горячих точек, таких как тлеющие пожары, а также проверить ситуацию с помощью прямой трансляции с оптической линзы. Тревога также подается в пожарную службу в течение нескольких секунд после потенциального пожара, чтобы они были готовы быстро отреагировать на потенциальную чрезвычайную ситуацию.

По словам Энди Уорда, директора по продажам OpenView Security Solutions, инновационное решение противопожарной защиты позволяет поставщикам жилья обеспечить более безопасную среду для жителей и свести к минимуму вероятность ложных срабатываний: «Теперь оно является частью нашего расширяющегося портфолио пожаров и жизней. решения для обеспечения безопасности, что является одним из наиболее быстро развивающихся направлений нашей деятельности и укрепляет наши лидирующие позиции в секторе государственного и частного жилья.”

Более быстрое реагирование пожарной службы

Система раннего обнаружения, обеспечиваемая OpenView, теперь означает, что жители могут быть уверены в гораздо более быстром времени реакции пожарной службы в случае инцидента, сводя к минимуму потенциальное воздействие на жителей и их имущество, гарантируя, что они и их дома находятся далеко безопаснее в результате.

«Эта пробная система — одна из многих мер пожарной безопасности, которые в настоящее время применяются в жилых кварталах, которыми мы управляем по всему городу.У нас также есть мокрые и сухие стояки, центральные системы сигнализации, пожарные заслонки с дымовой пожарной сигнализацией и спринклеры для мусорных контейнеров », — поясняет Langhorne.

«Мы гордимся своей инновационностью, поэтому для нас было несложным решением протестировать то, что еще не было принято где-либо еще», — добавляет .

Удовлетворение требований интегратора и конечных пользователей

Фрэнк Грэм, региональный менеджер по продажам MOBOTIX в Великобритании и странах Бенилюкса, сказал о партнерстве с YHN и OpenView: « Мы очень счастливы так тесно сотрудничать с YHN и OpenView в разработке и предоставлении инновационного решения для такой серьезной проблема. Камеры MOBOTIX обладают встроенным интеллектом, чтобы удовлетворить все требования интегратора и конечных пользователей, и мы надеемся на долгое и плодотворное сотрудничество с обеими организациями в будущем.

За дополнительной информацией обращайтесь:

PR-агентство: fimakom — коммуникационная сеть, Йорг Петер, [email protected]

Посетите нас онлайн

Следуйте за нами в LinkedIn

Следуйте за нами в Facebook

Следуйте за нами в Twitter

Подпишитесь на наш канал на YouTube

Контакты:

MOBOTIX AG , Kaiserstrasse, 67722 Langmeil, Телефон: +49 6302 9816-0, www.mobotix.com

PR-агентство: fimakom — коммуникационная сеть, Йорг Петер, [email protected], моб .: +49 (0) 173 — 6606031

PYROVIEW FDS — Early Fire Detection

PYROVIEW FDS — Система раннего обнаружения пожара с инфракрасными камерами и программным обеспечением

PYROVIEW FDS — это проверенная полностью автоматическая инфракрасная система DIAS для раннего обнаружения пожара. Он используется для обнаружения горячих точек или тлеющих пожаров при хранении бумаги, отходов и горючих материалов в закрытых бункерах и на открытых площадках. В частности, здесь требуются надежные установки для обнаружения и контроля нежелательных возгораний. В результате самовозгорания хранящихся материалов или из-за загрязнения горячими материалами может развиться пожар, который несет высокий риск для человека и окружающей среды. Страховые компании рекомендуют использовать инфракрасные камеры для наблюдения.

PYROVIEW FDS — Инфракрасная система раннего обнаружения пожара

Наша система инфракрасных камер PYROVIEW FDS 380L одобрена VdS как система инфракрасных камер для мониторинга температуры в противопожарной защите (директива VdS 3189).


Преимущества и особенности системы обнаружения пожара DIAS PYROVIEW FDS

  • Модульные аппаратные и программные компоненты для индивидуальных решений
  • Использование в экстремальных условиях окружающей среды с высокой запыленностью
  • Связь компонентов через Ethernet
  • Программное обеспечение с гибкой архитектурой клиент / сервер
  • Разделение важных с точки зрения безопасности обнаружения горячих точек и управления и визуализации
  • Программное обеспечение PYROSOFT FDS отправляет информацию о сигналах тревоги и статусе по электронной почте и SMS.
  • Инфракрасные камеры с интерфейсом диагностики для прозрачного удаленного доступа
  • Дальнейшее объединение в сеть с датчиками температуры, приемниками GPS, метеостанциями, пожарной сигнализацией и системой пожаротушения

Возможное применение системы раннего обнаружения пожара DIAS PYROVIEW FDS

  • Бункеры для отходов
  • Установки для сжигания отходов
  • Перерабатывающие предприятия
  • Сортировочные установки для вторичной переработки
  • Завод б / у шин
  • Бумажные фабрики
  • Деревообработка
  • Раннее обнаружение пожара в лесу
  • Раннее обнаружение пожара в уличных туннелях

Поднять тревогу до начала горения

При превышении предустановленных пороговых значений температуры в областях интереса (ROI) текущего тепловизионного изображения соответствующее программное обеспечение тепловизора PYROSOFT FDS сигнализирует о состоянии тревоги и сохраняет соответствующие данные измерений. В случае пожара красным цветом выделяются участки с превышением температуры. Таким образом, оператор может сразу распознать пожар и принять меры по тушению пожара. Тревоги и состояния системы могут отображаться на мониторе ПК и на панели оператора системы, которая может быть подключена непосредственно к координационному центру пожарной команды. Собственные водометы также могут быть интегрированы в системные решения и поэтому могут быть нацелены на огонь.

Программное обеспечение тепловизора для раннего обнаружения пожара: PYROSOFT FDS.На фото показан мониторинг бумажной фабрики. Свободно определяемые области интереса (ROI) могут быть установлены с помощью программного обеспечения тепловизора DIAS PYROSOFT FDS для раннего обнаружения пожара. Первоначальный пожар на бумажной фабрике: инфракрасная камера PYROVIEW обнаружила зону, температура в которой превышает заданный порог. Эта область отмечена красным в программном обеспечении тепловизора PYROSOFT FDS.

Легкий доступ через приложение

PYROSOFT FDS Client — приложение для систем раннего обнаружения пожара.

PYROSOFT FDS Client — это приложение для Android и iOS, которое обеспечивает онлайн-доступ к системам PYROVIEW FDS для раннего обнаружения пожара.Его можно загрузить в Google Play Store и Apple Store. Все устройства с Android 6.0 и iOS 10.0 совместимы. Необходимым условием для использования приложения является сетевое подключение к серверу PYROVIEW FDS. Таким образом, в любое время можно получить доступ к данным изображения, а также к информации о состоянии, и можно передавать команды для дистанционного управления. В случае ошибки или тревоги отправляется уведомление посредством push-сообщения или электронной почты, чтобы была возможна быстрая реакция. Просматривая соответствующую информацию, можно заранее оценить ситуацию.

Дополнительная информация:

Компоненты системы раннего обнаружения пожара

Базовым элементом нашей ИК-системы является как минимум одна инфракрасная камера PYROVIEW на наклонно-поворотной головке. В качестве альтернативы инфракрасная камера может быть оснащена сверхширокоугольным объективом, включая программный модуль для восстановления изображения. Свободно определяемые секторы контролируемой области могут выбираться автоматически с помощью инфракрасной камеры. ИК-камера непрерывно измеряет распределение температуры в разных положениях.Вот обзор компонентов системы раннего обнаружения пожара:

  • Инфракрасная камера PYROVIEW 380L или 640L
  • Водонепроницаемый корпус
  • Наклонно-поворотная головка
  • Контрольный радиатор
  • Блок питания / USV
  • Система ввода-вывода
  • Сенсорный ПК
  • Программа для получения тепловизионных изображений PYROSOFT FDS и приложение для смартфонов PYROVIEW FDS Client
Модульные компоненты системы раннего обнаружения пожара
Инфракрасная камера
PYROVIEW 380L или 640L
— Диапазон температур от –20 ° C до 350 ° C (опционально до 500 ° C)
— Спектральный диапазон от 8 мкм до 14 мкм
— 384 x 288 пикселей (380L) или 640 x 480 пикселей (640L)
— Максимум частота изображения 50 Гц, интерфейс Ethernet
Стандартный корпус — Промышленный защитный кожух «Protection FDS» (IP66)
— Нержавеющая сталь
— Со встроенным блоком продувки воздухом для предотвращения загрязнения линзы
Всепогодный кожух С обогревом и окном GE с твердым покрытием
Наклонно-поворотная головка — переход к программируемым позициям, произвольное позиционирование вручную
— 359 ° по горизонтали, 180 ° по вертикали, 0. Разрешение 2 °
Контрольный радиатор — Управление функцией камеры и функцией панорамирования и наклона
— Исправлены небольшие отклонения, информация о неисправности при сильном загрязнении
Блок питания / USV — Оптимально: 2 изолированных потока (1x с буферизацией, 1x без буферизации)
— Дополнительно: собственный USV на 4 или 30 часов работы
Система ввода / вывода (программируемый контроллер шины) — Мониторинг состояния системы — передача на ПК
— Тревога через цифровой выход и другие интерфейсы
Сенсорный ПК — Станция управления и контроля с сенсорным дисплеем 21 ″ / td>
Программное обеспечение PYROSOFT FDS — Серверное / клиентское программное обеспечение для упрощения работы системы раннего обнаружения пожара
Приложение для смартфонов Android и iOS

Подробная брошюра о продукте PYROVIEW FDS — системе раннего обнаружения пожара

Найдите нашу новую и очень подробную брошюру о нашей инфракрасной системе раннего обнаружения пожара PYROVIEW FDS здесь:

Как интеллектуальные камеры Интернета вещей поднимут уровень обнаружения дыма на новый уровень

Уровень обнаружения дыма растет

Ожидается, что объем мирового рынка дымовых извещателей достигнет 3,4 млрд долларов в 2027 году по сравнению с 1,8 млрд долларов в 2019 году, при этом среднегодовой темп роста составит 8. 3% с 2020 по 2027 год. Во многих странах установка систем обнаружения дыма в жилых и коммерческих зданиях является обязательной.

Согласно исследованиям, рынок разделят две традиционные технологии — ионизирующая и фотоэлектрическая. Мы в Security & Safety Things полагаем, что эти исследования делают математику без инновационных видеотехнологий, которые перевернут проблему обнаружения дыма.

Многие интересные примеры показывают, куда идет этот путь и как управляемая искусственным интеллектом видеоаналитика, установленная в камерах наблюдения, может сделать раннее обнаружение пожара более быстрым и надежным.

Подписаться на обновления

Краткая история обнаружения дыма

Детекторы дыма используются с конца 1890-х годов. Фрэнсис Роббинс Аптон и Фернандо Диббл изобрели первую автоматическую электрическую пожарную сигнализацию в США. Джордж Эндрю Дарби запатентовал первый датчик тепла и дыма в 1902 году в Англии.

Первые ионизационные детекторы дыма, представленные на рынке США в 1951 году, были чрезвычайно дорогими, и поэтому их использование ограничивалось коммерческими и промышленными объектами.

В начале 1970-х годов американский предприниматель Дуэйн Пирсалл совершил прорыв в разработке портативных, доступных систем сигнализации с батарейным питанием, открыв новую эру отечественной противопожарной защиты. Эти устройства практически не изменились до сегодняшнего дня.

Источник: Национальная ассоциация противопожарной защиты

Обнаружение дыма сегодня

На сегодняшний день существует два типа детекторов дыма для домашнего и профессионального использования — ионизирующие и фотоэлектрические.

Ионизирующие дымовые извещатели используют радиоизотопы, такие как америций-241, которые ионизируют частицы дыма в воздухе.

Фотоэлектрические дымовые извещатели — это световые извещатели, использующие световой луч и электрические фотоэлементы (фотодиоды) для отслеживания частиц дыма.

Оба типа дымовых извещателей имеют недостатки с точки зрения надежности и объема технического обслуживания, необходимого для их правильной работы. Дефекты и плохое обслуживание могут привести к ложным срабатываниям сигнализации или отказу системы.Более того, обычные дымовые извещатели трудно установить в некоторых помещениях, например на складах с высокими потолками или на открытых площадках, где технологии достигают своих пределов.

Менее чувствительное и более гибкое в установке компьютерное зрение могло бы стать идеальным дополнением или даже заменить обычные детекторы дыма, какими мы их знаем сегодня. Это возможно благодаря алгоритмам, которые могут обнаруживать дым и огонь в помещении и на улице. Камеры видеонаблюдения, оснащенные видеоаналитикой для раннего обнаружения дыма, вскоре могут сыграть важную роль в предотвращении пожаров.

Как интеллектуальные камеры Интернета вещей могут улучшить обычное обнаружение дыма

Разработчики программного обеспечения и производители камер по всему миру стремятся к тому, чтобы сетевые камеры могли обнаруживать дым быстрее и надежнее, чем обычные детекторы дыма. Как показывают следующие примеры, технология уже находится на высоком уровне.

Обнаружение дыма при пожаре

Это приложение обнаруживает огонь и дым в различных обстоятельствах и помогает охранять все виды закрытых и открытых участков, где сложно установить обычные датчики дыма.Искусственный интеллект, реализованный в приложении, неустанно отслеживает выбранную сцену и предупреждает VMS в случае любого признака опасности. Приложение обнаруживает дым, огонь или и то, и другое в одном пользовательском интерфейсе, как показано на следующем рисунке.

Узнайте больше в нашем магазине приложений

Aitech AI Дым

AI-Smoke — это плагин видеоаналитики для раннего обнаружения и локализации дыма в помещениях, а также в городских лесах и парках. Приложение обучено отличать, например, дым от тумана, что чрезвычайно сложно даже для человеческого глаза.

Узнайте больше в нашем магазине приложений

Практический пример: AI AxxonSoft борется с лесными пожарами в Беларуси

Система раннего оповещения о пожарах на основе интеллектуальной видеоаналитики успешно прошла комплексное тестирование в Милошевичском лесничестве (Лельчицкий район, Гомельская область, Беларусь). видеотермические камеры PTZ, расположенные на смотровых вышках высотой 35 метров, автоматически сканируют лес на предмет поднимающегося дыма.

Источник: AxxonSoft

Нейронная сеть AxxonSoft была специально обучена в аналогичных средах отличать дым от облаков, тумана и пыли. Дальность обнаружения составляет до 50 км в ясную погоду.

Читать пример внедрения

Помимо обнаружения дыма: тепловидение помогает прорезать дым

Там, где дым блокирует компьютерное зрение, тепловизионные технологии могут помочь, например, обнаруживать очаги возгорания в зданиях и бороться с ними.Технология интеллектуального видеоанализа также может использоваться для идентификации людей по температуре их тела в дымовых облаках.

Пример: Qwake Technologies интегрирует интеллектуальные тепловизионные камеры в маски для пожарных.

Источник: Qwake Technologies, newatlas.com

Это лишь небольшая часть множества интеллектуальных программных приложений, которые уже помогают обнаруживать возгорания на ранней стадии и автоматически. Мы будем продолжать держать вас в курсе новых тенденций в нашем блоге.

Ищете новые способы раннего обнаружения дыма?

Приведенные выше примеры показывают, что вы можете легко превратить ваши системы видеонаблюдения в детекторы дыма. Ключ к этому — в высокофункциональных приложениях, позволяющих вашим устройствам не только доставлять видеоданные, но и анализировать их в реальном времени.

Мы создали магазин приложений и ОС камеры, чтобы вы могли легко найти специализированные приложения для обнаружения дыма, быстро протестировать и установить их на свои камеры. Наряду с другими вариантами использования вашего приложения.

Свяжитесь с нами и выведите свой бизнес на новый уровень!

(PDF) Тепловой видеоанализ для обнаружения пожара с использованием функций регулярности формы и интенсивности насыщения

8 Марио И. Чакон-Мургуя, Франсиско Дж. Перес-Варгас

Результаты в таблице 2 показывают, что для видео без огня метод работает хорошо с

в среднем 4,99% ложных срабатываний. Что касается обнаружения пожара, таблица 3 показывает, что средний процент попаданий

составляет 75.06%. Видео 5 демонстрирует высокий уровень ложных срабатываний

, потому что область возгорания очень трудно определить даже человеку. Средняя производительность

является приемлемой по сравнению с другими работами [1] [3], в которых сообщается о 66,4%,

86,1%, для истинных положительных результатов, 4,9%, 0,4% ложных срабатываний и 23,7% и 13,2% из

пропущенных результатов . Эти методы не учитывают случай с движущейся камерой или пожарную ситуацию в нескольких регионах

. Они работают в видимом спектре и не используют тот же набор из

видео, который использовался в этой работе.

В заключение можно сказать, что предложенный метод дает приемлемые результаты в большинстве

протестированных ситуаций, а также по сравнению с другими методами, основанными на цветовой и

временной информации, которые представляют высокий уровень ложных тревог. Кроме того, метод показывает устойчивость

к видео с движущейся камеры, которая не поддерживается методами, основанными на временной информации

. Текущая скорость обработки составляет 10,7 кадра в секунду в Matlab,

, поэтому метод гарантированно работает в реальном времени.

Благодарности. Авторы благодарят Fondo Mixto de Fomento a la

Investigación Científica y Tecnológica CONACYT-Gobierno del Estado de

Chihuahua за поддержку этого исследования в рамках гранта CHIH-2009-C02-125358.

Особая благодарность компании SOFI de Chihuahua за предоставленное тепловое оборудование

, использованное в этом исследовании.

4 Источники

1. Торейн Б.У., Дедеоглу Ю., Гудукбай Ю., Цетин А.E .: Метод

на основе компьютерного зрения для обнаружения пожара и пламени в реальном времени, Письма о распознавании образов, т.

27, стр. 49–58, Elsevier (2006).

2. Филлипс III В., Шах М., Лобо Н. В.: Распознавание пламени в видео, узор

Распознавание. Письма, т. 231-3, стр. 319–327, Elsevier, (2002),

3. Ко Б.С., Чеонг К.Х., Нам Дж.Й .: Обнаружение пожара на основе датчика технического зрения и машин опорных векторов

, Журнал пожарной безопасности, том.44. С. 322–329, (2009).

4. Марбах Г., Лепфе М., Брупбахер Т.: Техника обработки изображений при пожаре

Обнаружение на видеоизображениях, Журнал пожарной безопасности, т. 41, п. 285–289, Elsevier

, (2006).

5. Угур Б., Гёкберк Р., Дедеоглу Ю., Энис А.: Обнаружение пожара в инфракрасном видео

Использование вейвлет-анализа, Оптическая инженерия, т. 46, 067204, SPIE, (2007).

6. Камгар-Парси Б .: Улучшенная пороговая обработка изображений для извлечения объектов в ИК-изображениях,

В: Международная конференция IEEE по обработке изображений, вып.1. С. 758-761,

(2001).

7. Херианси Р., Абу-Бакар С.А.Р .: Обнаружение дефектов на тепловом изображении для неразрушающего контроля нефтехимического оборудования

, NDT & E International,

vol.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
