Проверка пускового реле холодильника
- Информация о материале
- Техника
Техника
Пусковое, но чаще всего это комбинированное пускозащитное, реле предназначено для того, чтобы кратковременно подать напряжение на пусковую обмотку электродвигателя компрессора. А после того, как ротор двигателя наберет рабочие обороты, реле должно отключить пусковую обмотку.
Симптоматика возможных неисправностей пускозащитного реле:
- Компрессор совсем не включается.
- Компрессор включается на несколько секунд и затем выключается.
Некоторая сложность в том, что оба этих симптома, могут быть вызваны и другими причинами:
- Повреждение в цепи питания или в цепи управления — в этом случае на пусковое реле не приходит питание (компрессор вообще не включается).
- Повреждение двигателя компрессора. Или перегорание обмоток (компрессор вообще не включается). Или механическая проблема — больше усилие на валу двигателя и поэтому двигатель берет большой ток (компрессор включается, но быстро выключается).
Поэтому для проверки пускового реле, питание нужно подавать непосредственно на само реле, минуя штатную систему питания и управления.
Пусковые реле бывают трех типов:
Электромагнитные. Внутри этого типа реле есть электромагнит, который замыкает контакты, через которые ток подается на рабочую обмотку. Нормальное состояние контактов для этих реле разомкнутые. То есть в нерабочем состоянии, один из выводов (на мотор) не должен давать цепь с входными контактами. Пример электромагнитного реле:
Позисторные. В этом типе реле используется физические свойства позисторов, которые резко изменяют свое сопротивление при нагревании.
При прохождении электрического тока через позистор, он нагревается и его сопротивление скачкообразно увеличивается до такого значения что ток через позистор перестает проходить. Таким образом ток перестает поступать на рабочую обмотку. Нормальное состояние контактов для этих реле замкнутые. То есть в нерабочем состоянии, все выводы (на мотор) должны давать цепь с входными контактами. Пример позисторного реле:
Электронные. В этом типе реле используется силовой полупроводниковый элемент симистор или тиристор, а также электронные элементы управления этим симистором. Нормальное состояние контактов для этих реле разомкнутые. То есть в нерабочем состоянии, один из выводов (на мотор) не должен давать цепь с входными контактами.
Исходя из устройства пусковых реле, первичная проверка, это проверка состояния контактов в нормальном состоянии, когда система обесточена. Вне зависимости от типа пускового реле, схема его контактов будет всегда одинакова:
Это будет два контакты на входе и три контакта на выходе.
Два входных и два выходных контакта всегда должны давать наличие цепи (проводимость) при проверке. Поскольку они идут напрямую. А один из выходных контактов, в обесточенном состоянии, должен давать или не давать цепь, в зависимости от типа реле:
- Для электромагнитного и электронного реле нормальное состояние третьего контакта — разомкнут (нет цепи).
- Для позитронного реле нормальное состояние третьего контакта — замкнут (есть цепь). Для позитронного реле, сразу можно проверить и сопротивление нормально закнутого контакта, оно должно быть около 30 Ом.
При разборе пускового реле можно выполнить дальнейшую проверку:
- В электромагнитном реле проверить состояние контактов — они могут быть закопченными (пригоревшими). А также ход штока внутри катушки — шток должен двигаться свободно.
- В позитронном реле можно извлечь позитрон осмотреть его на наличие повреждений (трещины, сколы). И замерить его сопротивление при обычной температуре и после нагрева. После нагрева его сопротивление должно стать очень высоким.
- В электронном реле, без приборов, его схемы и вольтметра проверить можно только визуальное состояние — наличие на плате гари, копоти и т.п.
И замерить его сопротивление при обычной температуре и после нагрева. После нагрева его сопротивление должно стать очень высоким.Все типы реле можно проверить подставив другую нагрузку вместо компрессора. Два каких-либо электрических устройства у которых мощность сопоставима с мощностью компрессора. Например два вентилятора. Или вентилятор и мощная лампа. Каждое из таких устройств нужно подключать к отдельному выводу пускового реле. При подаче тока на реле, должны включиться оба устройства, но одно из них должно отключиться, почти сразу после включения.
Конечно такую проверку выполнить довольно сложно, потому что нужно делать провода со специальными разъемами (на выходные и входные контакты реле), а также две розетки (для нагрузок) и вилку (для включения в сеть. Но зато, такая проверка точно покажет работает реле или нет.
Проще проверить при помощи заведомо исправного реле. Подключить к компрессору такое реле и включить холодильник. Если холодильник запустится и будет работать нормально, значит исходное реле было неисправно.
Также имеет смысл проверить и защитную часть реле. Сегодня почти все реле комбинированные, пускозащитные. И проблема может быть не в пусковой части, а в защитной.
В защитной части, чаще всего используется биметаллическая пластина, которая при обычно температуре замыкает два контакта. А при нагреве размыкает эти контакты.
Соответственно проверка защитной части это наличие цепи при обычной температуре. И размыкание цепи при нагреве элемента. Причем проверку нагрева стоит сделать при разных температурах, может быть так, что контакты размыкаются уже при небольшом нагреве.
Интернет-магазин Новатор, 2020
- Назад
- Вперед
Позистор в Твери: 61-товар: бесплатная доставка, скидка-37% [перейти]
Партнерская программаПомощь
Тверь
Каталог
Каталог Товаров
Одежда и обувь
Одежда и обувь
Стройматериалы
Стройматериалы
Текстиль и кожа
Текстиль и кожа
Здоровье и красота
Здоровье и красота
Детские товары
Детские товары
Продукты и напитки
Продукты и напитки
Электротехника
Электротехника
Дом и сад
Дом и сад
Мебель и интерьер
Мебель и интерьер
Сельское хозяйство
Сельское хозяйство
Вода, газ и тепло
Вода, газ и тепло
Все категории
ВходИзбранное
Датчик температуры (позистор) для холодильника Bosch, Siemens, Neff UNI616303
В МАГАЗИН
Позистор 3Pin PTC KONIG (18RM270)
ПОДРОБНЕЕ
B59850C130A70, B59850C0130A070 PTC термистор 320mA 265В 13Ом Тип: термистор, Производитель: EPCOS
ПОДРОБНЕЕ
БН к мод.
M9-LX под терморезистор Производитель: Ecotronic
ПОДРОБНЕЕ
B59219J130A20, РТС термистор 130С 560В 100Ом B59219J0130A020 Тип: термистор, Производитель: EPCOS
ПОДРОБНЕЕ
Терморезистор холодильника к мод. C2-LFPM, C3-LFPM Производитель: Ecotronic, Назначение: для
ПОДРОБНЕЕ
B57150K212A1, B57150K0212A001, NTC термистор (СТ4-2) Тип: термистор, Производитель: EPCOS
ПОДРОБНЕЕ
Терморезистор холодильника к модели C21-LFPM Производитель: Ecotronic, Назначение: для холодильника
ПОДРОБНЕЕ
Терморезистор холодильника к мод. G2-LFPM, G5-LFPM Производитель: Ecotronic, Назначение: для
ПОДРОБНЕЕ
Реле компрессора РТК-1 Китай Производитель: Техномаг, Тип запчасти: реле
ПОДРОБНЕЕ
Позистор MZ73-12 Om, K112-4
ПОДРОБНЕЕ
Терморезистор холодильника к мод.
C21-LFPM Производитель: Ecotronic, Назначение: для холодильника
ПОДРОБНЕЕ
Терморезистор холодильника к мод. К5-LFPM Производитель: Ecotronic, Назначение: для холодильника
ПОДРОБНЕЕ
Позистор 1500 Ω, C 886-A120-A 1 шт. Производитель: EPCOS
ПОДРОБНЕЕ
Термистор NTC 30 Ом 1A 20% 30D-9 Производитель: UNI-T, Номинальный ток: 1 А
ПОДРОБНЕЕ
PTC Терморезистор 2-pin (MZ72-12RM) 12 Om черный (позистор)
ПОДРОБНЕЕ
Термистор 3-х выводной MZ-73 18 Om 270V (Suoer)
ПОДРОБНЕЕ
Терморезистор холодильника к мод. WCM-06, 08, 12TE, 21DE Арт. 10793 Назначение: для холодильника
ПОДРОБНЕЕ
Нагреватели керамические ныедля холодильникадля телевизора самсунгУплотнитель холодильника Pozis (Позис) RK-102 х.
к. Размер — 900х560мм. ПС Тип: запчасть,
ПОДРОБНЕЕ
Suoer Термистор 3-х выводной MZ-73 18 Om 270V Тип: термистор
ПОДРОБНЕЕ
Варистор 20K271 MYG (10%) 270V
ПОДРОБНЕЕ
B59219J130A20, РТС термистор 130С 560 В 100Ом B59219J0130A020 Тип: термистор, Производитель: EPCOS
ПОДРОБНЕЕ

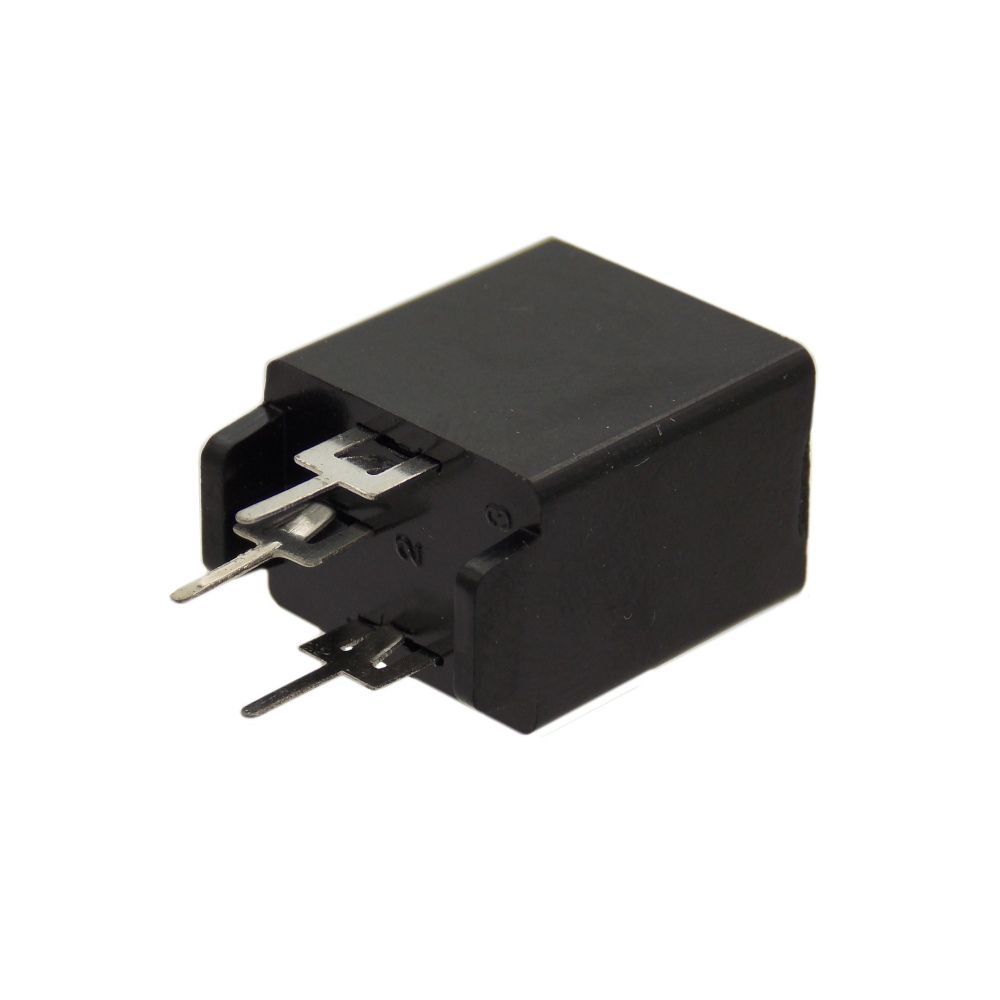

Позистор 3 вывода, черный (PTS) MZ73-18RM
ПОДРОБНЕЕ
Позистор 0,8 Ω Epcos, C 955-A120-A 1 шт. Производитель: EPCOS
ПОДРОБНЕЕ
Стартер (термистор) PTC для холодильника Electrolux (Электролюкс), Zanussi (Занусси), Aeg (Аег) — 2263602043
ПОДРОБНЕЕ
Позистор 2 вывода, черный (PTS) MZ72-18RM
ПОДРОБНЕЕ
Позистор СТ15-2 127В (3pin) Производитель: Без бренда
ПОДРОБНЕЕ
Вода, газ и теплоОтопительное оборудованиеУстройства промышленного обогреваНагреватели керамические позисторныеПозистор
Выход из строя реле стартера холодильника
Учитывая малое количество компонентов реле, можно последовательно тестировать их на исправность.
Для этого вам понадобится плоская отвертка и мультиметр. Но если вы никогда не ремонтировали реле стартера холодильника самостоятельно, лучше всего позвонить в сервисный центр по ремонту бытовой техники в округе Сан-Диего.
№1 – Неисправность реле
С конструктивной точки зрения катушечное реле представляет собой устройство с нормально разомкнутыми контактами, а позисторное исполнение – с нормально замкнутыми контактами. Хотя в обоих случаях возможно, что пусковая обмотка не будет находиться под напряжением или, наоборот, не будет обесточена при запуске.
Если компрессор работает, но не включается по команде от блока управления холодильника, это сигнализирует об отсутствии напряжения на статоре для пуска обмотки.
Причиной этого может быть:
– обрыв электрической цепи;
– проблема с контактной пластиной;
– перегрев позистора;
– Сработала система электрозащиты и не вернулась в нормальное положение.
Если холодильник включается на 5-20 секунд, а затем выключается, то чаще всего это результат срабатывания механизма релейной защиты.
Причины могут быть следующие:
– Предохранитель исправен, но срабатывание происходит из-за проблем в обмотке двигателя;
– предохранитель исправен, но в реле не размыкаются контакты в цепи пусковой катушки;
– неисправен механизм защиты, и есть ложное срабатывание при незначительном нагреве.
Поскольку причин неисправности может быть несколько, необходимо провести полную диагностику реле пусковой защиты холодильника.
№2 – Неисправны контакты электрической цепи
Неисправность пускового защитного реле можно определить с помощью мультиметра.
Для этого необходимо проверить три участка электрической цепи:
При наличии обрыва на участке от входа к выходу до рабочей обмотки, то необходимо проверить размыкание контактов по предохранительный механизм.
Возможно, он сработал и не вернулся в исходное состояние или окислились размыкаемые контакты.
Если нет контакта на участке от входа до выхода пусковой обмотки, то кроме банального обрыва токопроводящей жилы возможны два варианта: размыкание цепи предохранительным механизмом или отсутствие контакта через штангу.
Обрыв на прямом (нулевом) участке означает механическое повреждение цепи – его проще всего найти и устранить.
Если работа реле основана на использовании индукционной катушки, необходимо принудительно поднять планку – иначе контакта не будет.
№3 – некорректная работа позистора
Чтобы убедиться в исправности позистора, необходимо проверить его в холодном и теплом состоянии.
В первую очередь необходимо дождаться остывания позистора (достаточно 2-3 минут, когда он не работает) и проверить его мультиметром. В случае отсутствия регистрации тока или высокого сопротивления позистор неисправен и подлежит замене.
Для проверки возможности отключения необходимо подключить к позистору электрический потребитель, например стоваттную лампочку. Для этого требуется электрическая вилка с двумя клеммами, которые подключаются к входу устройства. Провода от лампы подключаются к разъемам, ведущим к нулю и пусковой обмотке.
Когда вилка вставлена в розетку, загорается лампочка. Так как номинал тока, протекающего в эксперименте, намного меньше, чем при запуске компрессора, позистор будет долго греться – для стоваттной лампочки время срабатывания составит 20-40 секунд.
Если лампочка погаснет через некоторое время, устройство исправно. Если потребитель не будет обесточен, значит, позистор неисправен. В домашних условиях его ремонт невозможен, да и стоит он недорого, поэтому необходимо покупать аналогичный по параметрам элемент.
№4 – проблемы с контактной планкой
Возможны два типа проблем с контактной планкой:
– отсутствие тока при замыкании контактов;
— Штанга застряла и не опускается.
Первая проблема может быть вызвана окислением контактов. В этом случае их следует зачистить наждачной бумагой. Еще причиной может быть изогнутое положение планки, тогда необходимо установить ее горизонтально.
Более сложной задачей является соединение между стержнем и штифтом, на которое воздействует магнитное поле соленоида. Решение этой проблемы индивидуально и зависит от типа неисправности.
Залипание бруска выражается в том, что он не отрывается вместе с сердечником. Это требует очистки контактов, чтобы удалить клей и сделать их гладкими.
№ 5 – нештатное срабатывание токовой защиты
Если проверка проводов не выявила контакта ввода с обеими обмотками, вероятно, произошел обрыв в зоне защиты.
В большинстве случаев это либо выход из строя контакта, который размыкается биметаллической пластиной, либо повреждение в районе нагревательного змеевика.
Если иначе устранить поломку не получится, придется купить новое реле.
Сейчас самое время обратиться в профессиональную службу по ремонту бытовой техники в округе Сан-Диего. Ремонт бытовой техники Сан-Диего здесь, чтобы помочь с квалифицированным и знающим ремонтом бытовой техники. Свяжитесь с нами
В современных холодильниках с морозильной камерой с электронным управлением вы найдете вместо старого аналога термостат, что теперь у нас есть небольшие цифровые датчики температуры, известные как термисторы.
Эти электронные датчики также широко используются в других бытовых приборах, особенно в стиральных машинах, но мы видим, что они также все чаще используются в сушильных машинах и плитах.
Термисторы бывают двух основных типов: NTC и PTC.
Если сопротивление увеличивается с повышением температуры, то устройство называется термистором с положительным температурным коэффициентом (PTC) или позистором. Если сопротивление уменьшается с повышением температуры, устройство называется термистором с отрицательным температурным коэффициентом (NTC).
Резисторы, не являющиеся термисторами, имеют максимально близкое к нулю сопротивление, чтобы их сопротивление оставалось почти постоянным в широком диапазоне температур.
Что касается электроприборов, то наиболее часто используемым типом является NTC, и они обычно называются таковыми в отрасли.
Причина использования этих устройств очень проста: они дешевле и точнее, чем старые аналоговые термостаты, и обеспечивают гораздо больший контроль, поскольку они считывают диапазон температур, в отличие от конкретных предустановленных значений, которые можно найти в старых термостатах.
Надежность и тестирование термисторов
Стоит отметить, что, несмотря на то, что в некоторых приборах они выходят из строя довольно регулярно, например, в холодильниках с морозильной камерой Hotpoint Mistral, по нашему опыту, они по большей части являются довольно надежными устройствами.
Нас часто просят поставить их, хотя мы практически уверены, что они не будут неисправными.
К счастью, их легко проверить, если они неисправны.
Обычно термисторы, используемые в электроприборах, измеряют температуру и сообщают об этом электронному контроллеру в виде значения кОм (килоом). Значение сопротивления можно легко измерить с помощью обычного мультиметра, настроенного на правильный диапазон и отображающего текущее сопротивление.
Следует отметить, что значения сопротивления могут сильно различаться от прибора к прибору, и поэтому невозможно сказать вам, какое значение вы должны искать в целом. На самом деле, во многих случаях даже в «служебной» информации, которую мы получаем как инженеры, мы также не получаем ценности.
Однако во многих отношениях это не имеет большого значения при проверке того, неисправен термистор или нет.
Когда мультиметр подключен и показывает значение сопротивления, вы можете изменить температуру термистора, взяв его в руку или поместив рядом с холодным или горячим источником, что является еще одной причиной, чтобы дать инженеру чашку чая, как идеально держать наконечник термистора снаружи (безопасно, конечно) и смотреть на мультиметре на предмет любых изменений сопротивления.
Если сопротивление изменяется, есть вероятность, что термистор исправен. Очевидно, что это не всегда так, но в 99% случаев это будет правдой.
Если сопротивление не меняется, скорее всего, термистор неисправен. Опять же, очевидно, не всегда так, но так будет почти всегда.
Хотя это быстрый и грязный способ проверки термистора, он работает и работает быстро.
Электронные контроллеры холодильников и морозильников
Если большинство холодильных установок, в которых используются термисторы, за исключением некоторых заметных исключений, гораздо более вероятно, что вышла из строя электронная плата управления, а не термистор, но есть несколько вещей, которые необходимо проверить перед заменой это вне.
Убедитесь, что соединения на плате хорошие и чистые, иначе это может привести к всевозможным странным ошибкам. Помните, что поскольку контроллер считывает сопротивление, все, что может изменить это считывание электроникой, вызовет проблему.
Если можно, полностью сбросьте карту.
