Дымоход: НОРМЫ и ПРАВИЛА установки, виды дымоходов | 5energy

Дымоход — одна из самых важных частей любой отопительной системы. От правильности установки во многом зависит эффективность, а также безопасность использования того или иного отопительного оборудования. Ежегодно, из-за неисправности дымоходов погибают сотни рядовых жителей по всей стране. Основная причина — закупорка вентиляционной системы и как следствие отравление угарными газами. По этому, если вы все таки решили самостоятельно заняться установкой дымохода, вам необходимо ознакомиться с некоторыми правилами, которые уберегут вас от многих возможных неприятностей.

Каким должен быть дымоход?

Основное требование — исправность. Система по отводу тепловых газов, которые образовываются в результате горения, должна быть максимально надежной, и желательно, не прихотливой.

Основные характеристики дымохода:

• Низкая теплопроводность материалов,  из которого он изготовлен.
• Выступ от кровли не менее чем на 0. 5 метров.
• Обустройство теплоизоляции в местах соприкосновения с деревянными перекрытиями.
• Объем дымохода должен соответствовать количеству выделяемых газов тем или иным отопительным устройством.

Не стоит пренебрегать безопасностью в угоду красоте и дизайну вашего дома или любого другого здания.

Виды дымоходов

Существует большое количество видов дымоходов. Но, наиболее популярные, на текущий момент, всего три вида:

• кирпичный
• модульный одно контурный
• модульный двухконтурный

Кирпичный дымохода (из кирпича)

Преимущества: пожарная безопасность, высокая надежность.
Недостатки: неровности внутри трубы задерживают прохождение дыма. Вода и оксид серы вступают реакцию, в следствии чего образуется серная кислота, которая со временем разрушает конструкцию.

Модульные одноконтурные дымоходы (из труб нержавейки 0.6-1 мм )
Преимущество: более низкая цена, простота ремонта, низкий вес.
Недостатки: образование большого количества конденсата, срок эксплуатации не более 10-15 лет

Модульные двухктонурные дымоходы (2 трубы, между которыми негорючий утеплитель)
Преимущества: большая пропускная способность, минимальное количество конденсата.
Недостатки: цена значительно выше, чем у одноконтурных

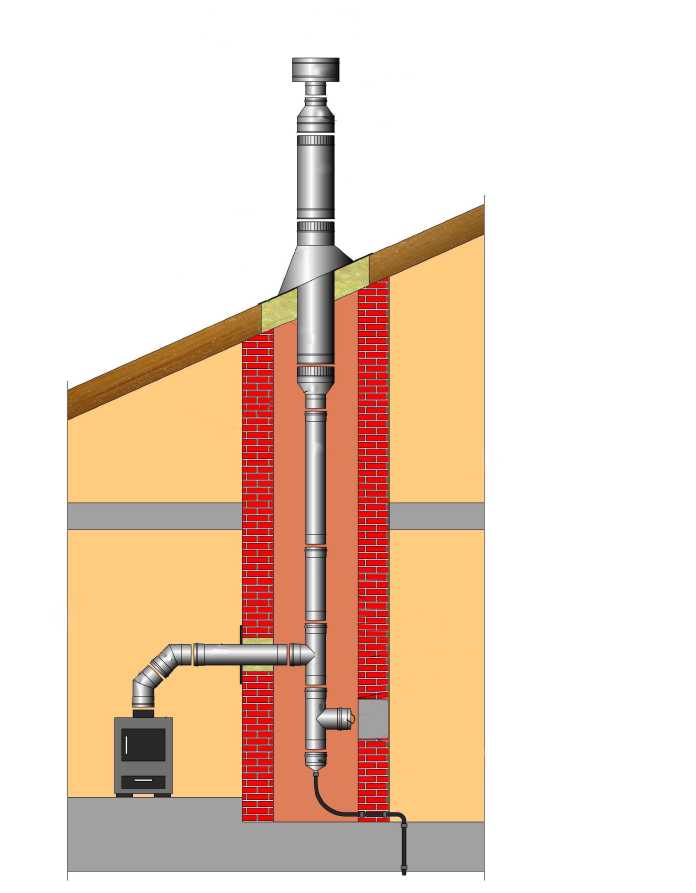

Монтаж дымохода котла на отработанном масле своими руками

Перед началом строительства дымохода необходимо определиться с материалами, объемом, высотой. Для этого нужно провести индивидуальный расчет, с учетом отопительного оборудования, индивидуальных особенностей дома и т. д. В данной статье представлены только базовые советы и рекомендации. Более четкие цифры необходимо обсуждать индивидуально с производителем конкретно вашего котла.



Для обеспечения хорошей тяги необходимо, дымоход необходимо устанавливать, соблюдая все нормы и правила (п.5.1.1.ВДПО).



• Для каждого котла и калорифера должен устанавливаться отдельный дымоход (п.3.70.СНиП-91). Нельзя подключать в один дымоход более одного котла.
• Диаметр дымохода должен быть не меньше выхода трубы котла или калорифера (3.71.СНиП-91).
• Толщина металлических труб должна быть не ниже 0,5 мм. Изготовлены они должны быть из легированной специальной стали с повышенной коррозийной стойкостью (ГОСТ).
• Дымоход котла не должен иметь более 3-х поворотов. Радиус закругления поворота не может быть меньше диаметра трубы — (4.2.17.ВДПО).
• Высота дымохода не должна быть менее 5 метров (п.3.73.СНиП-91), что обеспечивает дымовой канал хорошей тягой.
• Дымоход котла должен быть выше кровли (п.3.73.СНиП-91):
  • до 50 см, при плоской кровле,
  • до 50 см выше парапета или кровли, если трубы расположены менее 1,5 м до парапета или конька;
  • не менее оси конька или парапета, если дымовая труба расположена на 1,5 — 3 метра от парапета или конька.
• Устанавливать составные элементы дымохода следует снизу вверх. При монтаже одна труба вставляется в другую, и при необходимости стыки промазывают жаростойкими герметиками.
• Все элементы конструкции дымохода должны быть надежно зафиксированы кронштейнами к стене здания. Прогибание дымохода исключается (4.2.14.ВДПО).







На сегодняшний день, на рынке представлено большое количество всевозможных модульных выпускных систем. В них каждый элемент перекрывает собой другой, в результате чего, любые зазоры сводятся на нет. Стыки обрабатываются специальным жаростойким герметиком.

Верхняя часть дымохода должна быть оборудована специальным козырьком, что бы избежать попадание воды в отопительную систему через дымоход. Самый большой риск — закупорка дымохода мусором. Козырек должен не пропускать никаких крупных объектов в трубу.

Ответы на частые вопросы:

Вопрос: Можно ли подключить два котла на один дымоход?
Ответ: Категорически не рекомендуется так делать. Дело в том, что труба может попросту не выдержать подобной нагрузки. Пропускная способность дымохода ограничена. В случае не способности вывода всего дыма, угарный газ пойдет в помещение, а это в свою очередь, приведет к отравлению всех, кто находится в помещении.
Кроме того, существует официальный запрет от пожарных служб на подключения таким образом во всех помещения промышленного назначения.

Вопрос: Обязательно ли нужен дымоход, или можно отделаться простой дыркой от котла на улицу?
Ответ: Без дымохода котел не будет нормально функционировать. Он будет захлебываться. Кроме того, это крайне негативно влияет на безопасность.

правила монтажа и требования к устройству

Чтобы обеспечить нормальную, бесперебойную работу котла, необходима своевременная очистка дымохода и газовых каналов. Причем, периодичность обслуживания регулируется нормативными документами – снип на дымоходы для газовых котлов.

Пожарные требования

Содержание

Пожарные требования

Согласно СНИП, дымоход и каналы вентиляционные должны проверяться и производиться чистка:

1. Перед началом отопительного сезона — дымоходы, в которых котлы и нагревательные приборы работают сезонно.
2. Не менее одного раза в квартал — комбинированные и кирпичные дымоходы.
3. Не менее 1-го раза в год — асбестоцементные дымоходы и каналы, гончарные, сделанные из жаростойкого бетона.

Первичная проверка дымоходов газовых котлов должна коснуться таких моментов:

• правильность использования материалов, проводят согласно требованиям ДБН В.2.5–20;
• наличие засорений каналов;
• проверка перегородок, которые служат защитой горючим конструкциям;
• насколько отделены вентиляционные и дымовые каналы;
• насколько исправен и правильно расположен оголовок;
• проверка наличия нормальной тяги, этот параметр зависит от правильности постройки, в частности, влияние оказывает высота и сечение трубы (см. Как улучшить тягу).

Повторно производится проверка вентиляции и дымоходов на наличие засорений, их разделения и плотности, проверяется тяга:

• Проверка в первый раз и после ремонта вентиляций и дымоходов проводятся специалистами спец. организации при участии эксплуатационной организации. Полученные результаты вписываются в акт.
• В случае признания вентиляционных каналов и дымоходов газовых котлов негодными и не подлежащими эксплуатации, проверяющий обязан предупредить в письменной форме хозяина об опасности использования газовых приборов.
• Дымоход СНИП в частных домах позволяет владельцам прочищать вентиляционные каналы и дымоходы при наличии документа о прохождении инструктажа.
• Перед началом ремонта вентиляционных проходов и дымоходов газовых котлов эксплуатационная организация, которая является владельцем многоквартирного дома, обязана предупредить жильцов о начале ведения работ. После окончания ремонта все дымоходы и вентиляционные каналы следует подвергнуть проверке.

Требования для помещений при размещении в них газовых приборов

Дымоход должен отвечать установленным нормам!

• СНиП 31-01-2003 — о многоквартирных жилых домах;

• СНиП 41-01-2003 — изложено все о кондиционировании, вентиляции и отоплении;

• СНиП 42-01-2002 — инструкции о газораспределительных системах;

• СП 31-106-2002 — расскажет о создании проекта и строительстве одноквартирных домов, используемых для проживания;

• СП 42-101-2003 — о строительстве и проектировании систем газораспределения из труб различных вводов.

О чем говорит буква закона:

1. Помещение, в котором будет размещен газовый водонагреватель и предусмотрен дымоход газового котла для отвода сгораемых продуктов, должно соответствовать определенным требованиям, регламентируется не только площадь, но и высотка потолков. Так, высота потолков должна быть не меньше 2-х метров. Объем площадей не меньше 7,5 м³ для установки одного прибора, и не меньше 13,5 м³ для двух агрегатов.
2. В помещении также должен быть оборудован вентиляционный канал. Следует предусмотреть в нижней части двери или стены решетку или проход между полом и дверью, где живое сечение должно быть не меньше 0,02 м².
3. Внимание: Недопустимо выводить дым в канал вентиляционный. На дымовых каналах запрещается устанавливать вентиляционные решетки.
4. В помещениях, имеющих стандартную вытяжку, компенсировать удаляемый воздух требуется за счет проникновения его снаружи помещения, а также за счет замещения из остальных площадей этой квартиры.
5. Внимание: При герметичной установке окон в помещении возможно отключение колонки из-за непостоянного поступления воздуха. Это связано с автоматикой самой колонки.
6. В ванной комнате и подсобных помещениях двери должны открываться наружу.
7. В помещении ванной комнаты установка розеток и выключателей категорически запрещается.

Требования, предъявляемые к дымоходам

Общие правила

В зависимости от условий использования дымоходы могут иметь различную конструкцию. От качества изготовления дымохода и материала зависит его бесперебойная работа и эффективность.

Их монтаж производится, согласно требованиям, изложенным в ДБН В.2.5-20-2001 и СНиП 2.04.05–91.

Неправильная конструкция и использование, ненадлежащее присоединение к тепловому оборудованию может привести к неправильной работе и аварии.

Это руководство описывает принципы эксплуатации и монтажа дымоходов, излагает требования пожарной безопасности, которые отображены в документации.

• СНиП 41-01-2003 — «Кондиционирование, вентиляция, отопление»;
• НПБ 252–98 — «Теплогенерирующие аппараты, которые работают на разных видах топлива. Методика испытаний»;
• ГОСТ 9817–95 — «Бытовые аппараты, которые работают на различных видах топлива. Технические условия»;
• ВДПО — «Правила производственных работ, ремонта дымовых каналов и печей».

СНИП дымоходы должны соответствовать в полном объеме. После ввода в эксплуатацию дымохода выдается акт проверки дымоходов.

Правила монтажа гласят:

Правила устройства дымоходов говорят, что размещение дымовых каналов разрешено внутри стен, изготовленных из негорючих материалов. Если такие стены отсутствуют, требуется использовать коронные и насадные трубы (п.3.69.СНиП-91).

Подлежат теплоизоляции участки дымохода, проходящие через неотапливаемые помещения и с наружной стороны строения, чтобы не происходила конденсация тепловых паров и газа топочного во внутренней части дымохода (4. 2.16.ВДПО).

Согласно требованиям ВДПО и СНиП-91, разрешено размещение таких вариантов дымоходов:

• При модульные системе дымоходов запрещается:
  1. Растапливание горючими жидкостями.
  2. Растапливание дровами, превышающими размер самой топки.
  3. Сушка одежды, обуви и других предметов на деталях дымоходов.
  4. Удаление сажи с помощью выжигания.
  5. Запрещена эксплуатация агрегата методом, который не указывается в руководстве.
  6. Заливка водой огня в топке.
  7. Применять хлор для его соединений.

Проверка дымоходов квалифицированным специалистом должна производиться не менее двух раз в течение отопительного периода. Для уверенности в работе теплового агрегата следует проводить обследование дымоходов, и это должны делать специалисты.

• Когда к дымоходу присоединяется два котла, сечение трубы определяется при их совместной работе ДБН В.2.5-20-2001 (Приложение Ж, Пункт № 6). Размеры дымоходов определяются путем расчета, который обозначен в технической документации.
• Газовые приборы не бытового назначения (пищеварительные котлы, оборудование ресторанов) разрешено подключать к общим дымоходам.
• Разрешается монтаж дымоотводящих труб с выходом через одну, при этом должен быть произведен дополнительный расчет сечения трубы.
• Выброс отработанных газов для нескольких приборов допускается. Расчет должен производиться на разных уровнях, согласно ДБН В.2.5-20-2001 (Приложение Ж, Пункт № 3).
• Сечение и высота дымохода определяется с учетом работы всех приборов одновременно, ДБН В.2.5-20-2001.

Сделанные, согласно СНИП, дымоходы, работают качественно и не противоречат законодательным нормам.

Соединения труб

При монтаже требуется применение сварки. Контроль качества сварочных работ регламентирован в СНиП 3.05. 03.85 5.

Сварка труб отопления

• Присоединять газовые водонагреватели и иные газовые приборы к дымоходу требуется трубами, которые изготовляются с применением кровельной стали.
• Длина соединенных труб не должна превышать 3-х метров в новых зданиях и более 6-ти метров в уже существующих.
• Уклон трубы по отношению к прибору должен составлять не менее 0,01.
• На трубах, отводящих дым, допускается не более 3-х изгибов, радиус не должен быть меньше диаметра трубы.
• Соединение труб должно быть плотным, вхождение одной трубы в другую должно быть не меньше половины диаметра трубы.
• Если трубы изготовлены из черного железа, они требуют покраски огнестойким лаком.

Внимание: Если вышеперечисленные требования нарушаются, водонагреватели подлежат отключению от газоснабжения.

Как вам статья?

Алексей Петрович

Задать вопрос

Инструкции по установке — DuraVent

DuraVent

Duravent Literature

Duravent LiteratureВыберите категориюБрошюрыБюллетениКаталогиОбразовательные документыИнструкции по установкеПресс-релизыПродажиТехнические характеристикиПредложенияБез категории

Последние загрузки

Фейсбук Твиттер Линкедин Инстаграм YouTube

Литература по продуктам

Литература по продуктамВыбрать категориюБрошюрыБюллетениКаталогиОбразовательные документыИнструкции по установкеПресс-релизыПродажиТехнические характеристикиПредставленияБез категории

Подписка на рассылку новостей

Фейсбук Твиттер Линкедин Инстаграм YouTube

Недавние загрузки

Литература по продуктам

Литература по продуктамВыбрать категориюБрошюрыБюллетениКаталогиОбразовательные документыИнструкции по установкеПресс-релизыПродажиТехнические характеристикиПредставленияБез категорий

Подписка на рассылку новостей

Последние загрузки

Инструкции по установке

DirectVent® Pro

Инструкции по установке

DuraBlack®

DuraChimney® II

Installation Instructions

DuraFlex® Aluminum

DuraFlex® Stainless Steel

DuraLiner®

DuraPlus®

DuraSeal®

DuraStack®

DuraStack® Pro

DuraTech® 5–8 дюймов

Инструкции по установке

DuraTech® 10–24 дюйма

Инструкции по установке

DuraTech® Canada

Инструкции по установке

DuraTech® Premium

Инструкции по установке

Инструкции по установке

FasNSeal®

Инструкции по установке

FasNSeal® 80/90

FasNSeal® Flex

Инструкции по установке

FasNSeal® W2

Инструкции по установке

PelletVent® для многотопливных двигателей

Инструкции по установке

PelletVent Pro®

Инструкции по установке

PolyPro®

Инструкции по установке

PolyPro® Flex

Инструкции по установке

Газоотводчик типа B

Инструкции по установке

Ventinox®

Полные инструкции по системе дымохода.

– Кубические мини-печи на дровах







Артикул №	Деталь №	Описание	Фото товара
1	КБ-3024-СС	3-дюймовая двухстенная дымоходная труба из нержавеющей стали, сечение 24 дюйма (НЕ ВХОДИТ В КОМПЛЕКТЫ)
1	КБ-3012-СС	3-дюймовая двухстенная дымоходная труба из нержавеющей стали, сечение 12 дюймов (НЕ ВХОДИТ В КОМПЛЕКТЫ)
2	КБ-3050-СС	Переходник с 3″ на 5″
3	КБ-5029-СС	Внутренняя отделка потолка
4	ДФЭ104Б	1x Металлическая кровля Dektite Premium #4 (Металлическая кровля, гофрированная)
4	КБ-Р102РА	Высокотемпературный мастер-флэш #1 для жилых помещений (гонтовые крыши. )
5	КБ-3027-СС	Опорный кронштейн
6	КБ-5024-СС	5-дюймовая изолированная труба из нержавеющей стали, сечение 24 дюйма
6	КБ-5012-СС	5-дюймовая изолированная труба из нержавеющей стали, сечение 12 дюймов
7	КБ-5028-СС	Крышка дымохода

Все продукты можно увидеть здесь

Металл

• .0348
• Создайте 7-дюймовое отверстие в потолке и крыше.
• Поместите #2 на плиту для последующего использования.
• Предварительная сборка №1 и №6. Скрепите вместе в соединении с винтами. Наденьте № 6 на № 1, чтобы он был изолирован от самого конца дымохода до 2 дюймов вглубь помещения.
• Установите узлы №1 и №6 на плиту.
• Закрепите узел трубы на крыше с помощью # 5
• Установить прошивку Dektite (по инструкции Deks)

1. Обрежьте конус в соответствии с размером трубы, используя острые ножницы по металлу. НЕ ИСПОЛЬЗУЙТЕ НОЖ
2. Сдвиньте трубу вниз, используя воду в качестве смазки.
3. Нанесите высокотемпературный герметик, отогнув гибкую алюминиевую основу
4. Прижмите основание к профилю крыши вручную. Разгладьте все неловкие складки. Не выдвигайте полностью из-за вибрации
5. Крепление с помощью самоуплотняющейся застежки или заклепок.
6. Уплотнение между Dektite и трубой с помощью высокотемпературного герметика.

Видеоролик по установке чехла

• Установите №2 и закрепите на №6 винтами.
• Установите №7 на №6, зафиксируйте винтами.
• Закройте зазор между отверстием и трубой с помощью #3
• Трубы снаружи должны быть закреплены, если у вас более 3 футов трубы.



Черепичные крыши

• Найдите центр отверстия для выхода трубы
• Создайте 7-дюймовый сквозной потолок и крышу.
• Поместите #2 на плиту для последующего использования.
• Предварительная сборка №1 и №6. Скрепите вместе в соединении с винтами. Наденьте № 6 на № 1 так, чтобы он был изолирован от самого конца дымохода до 2 дюймов вглубь комнаты.
• Установите узлы №1 и №6 на плиту.
• Закрепите узел трубы на крыше с помощью # 5
• Установите бытовую панель Masterlfash #1 в соответствии с инструкциями Aztec Washer Company

1. Используйте плоскогубцы, чтобы потянуть язычок для правильного размера трубы.
2. Завершите диаметр, отрегулировав оклад вручную
3. Нанесите герметик на нижнюю сторону металлического основания.
4. Сдвиньте отлив вниз по трубе.
5. Обрежьте черепицу так, чтобы она подходила к верхней части гидроизоляции, чтобы нижняя часть металлического основания гидроизоляции устанавливалась поверх плитки или черепицы под трубой
6. Закрепите металлическую основу с помощью гвоздей и молотка.
