Правильная установка термоголовки на радиатор отопления: что требуется для подключения, инструкции по монтажу

Терморегулятор для радиатора отопления – типы, технические характеристики, плюсы и минусы

Содержание:

1. Устройство терморегуляторов
2. Как правильно выбрать терморегулятор
3. Как установить терморегулятор

Сделать систему отопления в своем доме эффективной и экономичной сегодня несложно. Эффективность достигается различными способами, но тема этой статьи больше будет идти об экономической стороне вопроса. Что можно сделать без особых вложений, чтобы меньше тратить энергоресурсы? Самый простой вариант – это установить терморегулятор для радиатора отопления в каждое помещение дома. Именно этот небольшой прибор помогает контролировать и регулировать необходимую температуру внутри помещения за счет снижения или повышения подачи теплоносителя в радиаторы.

Уж так сложилось исторически, что российские застройщики при проектировании и сооружении отопительных сетей не обращают внимания на регуляторы температуры для батарей отопления. И тому виной низкая цена энергоносителей. Но сегодня многое изменилось, и цена на топливо растет с каждым годом, постепенно приближаясь к европейским стандартам. Так что каждый хозяин дома или квартиры теперь должен сам позаботиться о своем кошельке. А, значит, терморегулятор – это тот прибор, который должен появиться в каждом доме. Что он собой представляет?

Устройство терморегуляторов

Состоит это устройство из двух основных элементов: клапан, изготовленный из латуни, и термостатический элемент (это очень чувствительный прибор, который в среде специалистов носит имя термостатическая головка). Работает регулятор температуры как единый механизм, без дополнительной подводки какой-либо энергии. Внутри головки размещено вещество, которое активно реагирует на температуру окружающего воздуха. В качестве вещества может быть использовано жидкий или газообразный материал.

Остальные составные части терморегулятора:

• Крышка, на которой нанесена градация температурного режима.
• Предохранитель.
• Сальники.
• Проходная деталь, которая присоединяется с одной стороны к самому радиатору, с другой к подводящей трубе отопления.
• Клапанный узел.

Как работает термобалон

Это основной рабочий орган, который контролирует подачу теплоносителя в отопительные батареи. К примеру, воздух в помещении начал нагреваться по каким-либо причинам (это может быть большое скопление людей или солнечные лучи через окно). При этом жидкость внутри баллона начинает расширяться и давить на клапан, который перекрывает проход трубопровода, а соответственно перекрывается и подача горячей воды. Как только температура внутри комнаты стала понижаться, жидкость уменьшается в объеме, и клапан приоткрывает трубопровод.

Термобалон, а, значит, и сам термостат для радиатора отопления, реагирует не на температуру теплоносителя, как думают многие обыватели, а на температуру воздуха внутри помещений.

Внимание! Очень часто случается так, что головка терморегулятора закрывается занавеской.

Вокруг прибора создается ложный температурный режим, на что он и реагирует. Поэтому специалисты рекомендуют использовать в данном случае прибор с выносным датчиком контроля.

Как правильно выбрать терморегулятор

Из всего вышеописанного можно сделать один важный вывод – термоклапан для радиатора отопления должен реагировать только на температуру воздуха в помещении. Другие причины, изменяющие его состояние — это негативное влияние, под действием которого прибор работает некорректно.

Классификация терморегулятора

В настоящее время компании-производители предлагают три основных вида:

1. Термостатический прибор с выносным датчиком.
2. Со встроенным датчиком.
3. С дистанционным управлением.

Первый вид можно использовать в нескольких случаях:

• Он закрыт занавеской.
• Если тепловой поток от трубопровода системы отопления напрямую воздействует на сам прибор.
• Если термоголовка находится на сквозняке.
• Если есть необходимость установки прибора на вертикальном трубопроводе.

Хотелось бы отметить, что идеальный вариант установки – это горизонтально расположенная труба, подводимая к радиатору отопления.

Прибор в сборе

Второй вид может быть установлен во всех случаях, кроме описанных выше. Исключая их, можно точно подобрать место монтажа. Третий вид используется только в том случае, если радиатор с регулятором закрываются декоративными решетками или экранами. Доступ к ним будет затруднен, а, значит, постоянный ручной контроль проводить будет непросто.

Хотелось бы отметить, что производители стараются предложить потребителям приборы, которые бы предугадывали изменение температурного режима в помещениях. Поэтому сегодня на рынке присутствует терморегулирующий прибор, у которого датчик вывешивается на улице. Он реагирует не температуру вне дома и тут же корректирует температурную обстановку внутри.

Что лучше – жидкостные или газонаполненные

Если сравнивать эти две модели, то в первую очередь необходимо обратить внимание на их технические характеристики. Жидкостные термоголовки на радиатор отопления лучше реагируют на давление внутри баллона. Они быстро передают его на клапан.

Газонаполненные в свою очередь быстрее реагируют на изменяющуюся температуру внутри комнат. Это зависит от того, что наполненный газом баллон находится в самой удаленной части прибора, поэтому его реакция правильная и быстрая.

Если говорить об общих достоинствах терморегуляторов, то можно выделить нижеследующие критерии:

• Простота монтажа. Нет необходимости профилактического осмотра или ремонта.
• Диапазон выставляемой температуры плюс 5-27°С. При этом погрешность может составить всего лишь один градус.
• С их помощью появляется возможность равномерно распределить теплоноситель по всем отопительным приборам. Особенно это актуально для системы «Ленинградка», в которой до последних радиаторов теплоноситель доходит остывшим.
• Он регулирует температуру при любых ее изменениях.
• Если эти приборы устанавливаются на радиаторы в автономной системе отопления, то экономия топлива может составить 25%. Неплохой результат.
• Приемлемая цена, которая окупается за один отопительный сезон. И даже если в вашем доме много комнат, а, значит, и много радиаторов, все равно окупаемость не превысит одного года.

Внимание! Установка терморегулятора на радиатор отопления должна в первую очередь проводиться в тех комнатах, где изменение температуры происходит динамично. К примеру, на кухне, в гостиной. То есть в тех комнатах, где часто собираются домочадцы или гости, где окно расположено с южной стороны.

Если вы владелец многоэтажного частного дома, то рекомендуется монтаж приборов начинать с верхних этажей, потому что теплый воздух поступает вверх, и разница температур между нижними и верхними этажами становится большой. Если говорить об экономической стороне дела, то оптимальный вариант – это стальные панельные радиаторы, в которых проходит минимальный объем теплоносителя, и установленные на них терморегуляторы.

Правильная установка

Как установить терморегулятор

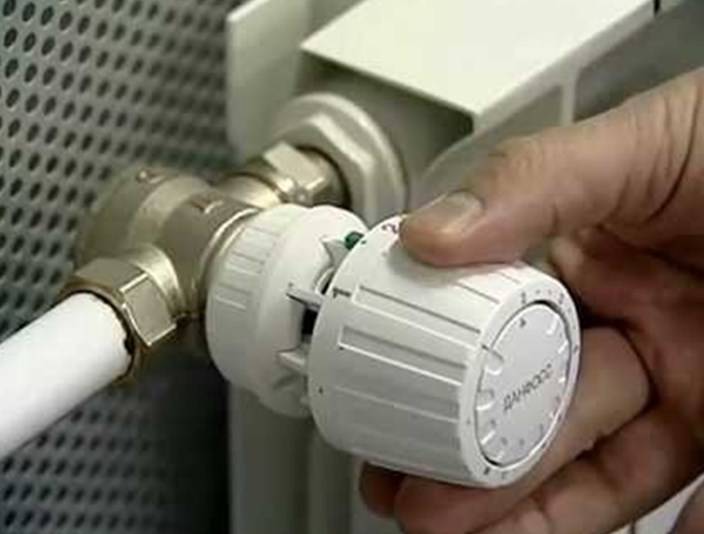

Идеальное место установки термоголовки на радиатор отопления – около входа в отопительный прибор на подающей трубе.

Если вы решили установить его на уже действующую систему, то вам необходимо будет воспользоваться нижеследующей схемой проведения работ:

• Отсекаете радиатор от контура подачи и обратки.
• Сливаете с него теплоноситель.
• В подающий патрубок прибора вкручиваете терморегулятор. Чаще всего устанавливают его на американку, поэтому основное требование – это наличие резиновой прокладки. Лучше, если заменить ее новой.
• Далее можно установить счетчик контроля теплоносителя.
• И последним устанавливается отсекающий кран или вентиль.
• Если в системе нет байпаса, то установите его сразу же. В будущем это даст возможность не прерывать работу отопительной системы при выходе из строя одного из радиаторов.

Теперь можно перейти к регулировке. Для этого используйте инструкцию, которую производитель прилагает к самому прибору. Точно следуйте ее требование. Чтобы регулировка прошла более точно – закройте все окна и двери в комнате, чтобы не создавать утечку тепла.

Не забудьте оценить статью:

Какие бывают радиаторные термоголовки



Что такое термоголовка на радиатор.

   Радиаторные термоголовки – это механические устройства, которые регулируют проток горячего теплоносителя в радиаторах отопления. Они устанавливаются на каждую батарею отопления в помещении и позволяют контролировать температуру в отдельных комнатах.

Принцип работы.

   Термостатическая головка обычно состоит из металлического корпуса, термоэлемента, пружины, клапана и настройки температуры. Внутри корпуса находится термоэлемент, который реагирует на изменение тепла в окружающей среде. Когда температура в комнате понижается, элемент сжимается, и пружина давит на клапан, вызывая его закрытие и прекращение потока горячей воды в радиатор.

   Когда температура повышается, элемент расширяется, пружина отпускает клапан, и горячая вода начинает циркулировать в радиаторе для поддержания заданного уровня тепла. Настройка температуры производится обычно путем поворота ручки или регулятора на корпусе термоголовки.

Термостатические головки деляться на виды:



По типу работы

• Механические — самый простой и недорогой вариант, который работает на основе расширения жидкости при изменении температуры. Они дешевы, легко устанавливаются и используются, но не обладают высокой точностью и не позволяют установить точную температуру в помещении.

• Электронные — более точный вариант, который работает на основе электронных датчиков. Они могут быть программируемыми и контролируют температуру в помещении с очень высокой точностью. Однако они более дорогие и сложные в установке.

По способу управления

• Ручные   — Механические терморегуляторы управляются путем поворота ручки, которая открывает или закрывает клапан на радиаторе. Эти регуляторы достаточно просты в использовании и не требуют электропитания.

• Дистанционные   — могут управляться с помощью пульта дистанционного управления или мобильного приложения. Они более точны в измерении температуры и обеспечивают более точный контроль над регулировкой тепла. Однако они требуют подключения к электросети или наличие батареек.

По типу соединения:

• резьбовое соединение М30х1,5

• резьбовое соединение М28х1,5

• резьбовое соединение RTD (система Danfoss)

• соединение защелка RA (система Danfoss click)



По действующему веществу

• Жидкостная — это наиболее распространенный тип. Они содержат внутри себя жидкость, которая расширяется при нагревании и сжимается при остывании. Этот процесс передается на шток, который управляет подачей тепла. Жидкости чуть медленнее изменяют объемы, но их производить проще. Как правило, используются производные ацетона или толуола.

• Газоконденсатная — работают по тому же принципу, что и жидкостные, но вместо жидкости они используют сжиженный газ, который конденсируется при нагревании и сжимается при остывании. Этот тип термоголовок более чувствительный к изменениям температуры, т.к газы быстрее реагируют на изменения температуры чем жидкости, и имеет более широкий диапазон температурного регулирования. Но технологически их производить сложнее.



По расположению датчика температуры — из-за того, что радиаторы и трубопроводы не всегда имеют удобное и правильное расположение, существует три основных типа термоголовок:

• со встроенным термодатчиком — этот тип головок встречается наиболее часто и имеет самую доступную цену. Они устанавливаются в легко доступных местах. Однако стоит помнить, что термоголовка со встроенным датчиком не должна располагаться над батареей или трубой.

• с выносным датчиком — если не удается установить обычный терморегулятор по всем правилам, используют термоголовку с выносным датчиком. Датчик устанавливается в месте, где свободно циркулирует воздух, и соединяется с терморегулятором при помощи капиллярной трубки.

• с выносным регулятором (или с внешним датчиком и регулятором) — если место установки клапана скрыто, например, за тяжелой мебелью или неподвижной конструкцией интерьерного декора, то следует использовать термоголовку с внешней регулировкой. Лучше всего использовать модель, в которой регулятор и датчик можно установить отдельно от термоголовки.

По типу канала связи для внешнего управления

• Wifi

• ZigBee

• Zwave

• Проводная

• Свой радиоканал



По наличию экрана

• С экраном

• Без экрана

По способу питания

• Без питания – как правило, это механические термоголовки для простой регулировки по нужной температуре.

• От батареек или АКБ – большинство электронных устройств, как отдельно используемых, так и в наборах для «умного дома».

• От сети 220В – управляются и регулируются специализированными контроллерами для систем зонального регулирования или программируемыми термостатами.

• От слаботочной сети 12-24В – как правило интегрируются в полноценные системы умного дома

По способу программирования и удаленного управления

• Через комнатный термостат или хаб – специальное устройство для настройки и контроля термоголовок

• Напрямую с телефона – сопряжение через Bluetooth или свою WI-FI сеть

• Через облачный сервис производителей устройств или сервера голосовых помощников.

Наличие hi-tech функций:

• Таймер – поддержание нужной температуры по часам в сутках

• Недельное Расписание – работа по дням недели и 24-часовому графику: рабочие дни — выходные

• Режим отпуск – поддерживает пониженную температуру, пока в доме пару недель никого нет.

• Защита от замерзания — позволяет автоматически включать отопление, если температура в комнате опускается до определенного уровня.

• Интеграция в умный дом – получает сигнал на открытие или закрытие от внешнего контроллера

• Работа с голосовыми помощниками — Siri, Яндекс Алиса, Google Assistant, Microsoft Cortana, Amazon Alexa

• Режим уборки – перекрывает подачу теплоносителя в батарею если зафиксировано резкое понижение температуры на большую величину. Или сработал специальный датчик открытия окна, который может идти как дополнительная опция.

• Работа с комнатными термостатами – очень удобная функция. Один отдельный комнатный термостат может управлять работой сразу нескольких термоголовок, если радиаторов в комнате больше одного.



Условия монтажа и устоновки

   Для того чтобы термостатические головки работали на полную мощность и были максимально эффективными, необходимо установить их только горизонтально. Однако, также важно избегать прямых солнечных лучей или холодных сквозняков. Кроме того, не следует устанавливать их в ниши или закрывать шторами и т.д. Все рекомендации по использованию подробно описаны в инструкции, которая прилагается к каждой термоголовке.

   В случае, если невозможно создать необходимые условия, можно использовать специализированные модели с выносным датчиком или с выносным датчиком и регулирующим механизмом.

Как настроить термоголовку

   Все очень просто. Внутри каждой упаковки есть описание по правильному монтажу прибора и таблица. В ней написано соответствие каждой цифры на корпусе термоголовки и требуемой температуры в помещении. Надо помнить, что, как и любой прибор она имеет свою погрешность измерения, потому если взять точность измерения поверенного термометра и термоголовку, то разница может достигать от 0,5 до 1 градуса. Потому просто ставим, например, если надо 22 градуса на 3 и наблюдаем. Жарко – убавляем, холодно – добавляем.

Выбираем правильную пару: радиаторный клапан и термоголовка

   Для установки термоголовки необходимо присоединить её к термостатическому клапану. Существует два основных способа соединения — быстросъемное и резьбовое.  Быстросъемное соединение удобно, но подходит только для определенных моделей клапанов, например, для Термоголовок Данфосс. Резьбовое соединение, в свою очередь, является более распространенным, однако может отличаться по размеру резьбы. На постсоветском пространстве наиболее популярными являются размеры М30х1,5 и М28х1,5.

   Обычно, если вы выбираете голову и клапан одного производителя, не нужно беспокоиться о типе крепления — он будет одинаковым. Однако, если вы решили комбинировать головку и клапан разных брендов, обратите внимание на этот момент. Возможно, потребуется дополнительный переходник, но это не проблема, поскольку они доступны на рынке и стоят относительно недорого.

Выбор радиаторных термоголовок зависит от нескольких факторов:

• Тип радиатора: разные типы радиаторов требуют разных типов термоголовок. Например, радиаторы с нижним подключением требуют термоголовки для нижнего подключения.

• Требуемый диапазон регулирования: необходимо убедиться, что термоголовка может регулировать температуру в нужном диапазоне. Это важно для теплых помещений, таких как бани, сауны, бассейны. Или, наоборот, прохладных – прихожие, склады, производственные цеха.

• Наличие дополнительных функций: некоторые термоголовки имеют дополнительные функции, такие как защита от замерзания или работа по расписанию.

• Бюджет: цена на термоголовки может варьироваться в зависимости от её типа и дополнительных функций.

   При выборе термоголовок для радиаторов необходимо учитывать все эти факторы и выбирать оптимальный вариант в соответствии с требованиями, решаемыми задачами и ценой. Рекомендуется покупать термоголовки у проверенных производителей с хорошей репутацией, чтобы быть уверенным в их качестве и надежности.

Экономический эффект

   Использование радиаторных термоголовок может привести к существенной экономии энергии и денег. Они позволяют регулировать температуру в каждом помещении отдельно. Вы можете установить более высокую температуру только в тех комнатах, где это надо и поддерживать более низкую температуру в помещениях, где никого нет. Электронные термоголовки могут быть настроены на работу по расписанию. Это может быть особенно полезно, если вы не всегда находитесь дома, так как не отапливаются пустые комнаты. И самое главное — радиаторные термоголовки держат температуру в каждой комнате в соответствии с предпочтениями каждого члена семьи. Вы можете установить более высокую температуру в спальне, чтобы было тепло и уютно, и более низкую температуру в гостиной, чтобы не было слишком жарко.

   В целом, использование радиаторных термоголовок может привести к существенной экономии энергии и денег. В зависимости от конструктива вашего дома и особенностей системы отопления снижение затрат   может достигать до 35%. Радиаторные термоголовки позволяют более эффективно управлять отопительной системой в вашем доме и добиться максимально комфортной для вас температуры в доме.

Типы

, принцип работы + правила установки

Такое устройство, как термоголовка для радиатора отопления, предназначено для регулировки температуры нагрева. С его помощью можно эффективнее расходовать охлаждающую жидкость и экономить средства.

Гарантированный эффект от использования — правильный выбор. Для этого нужно иметь максимум информации об этих устройствах.

Из этой статьи вы узнаете о существующих типах термоголовок, устройстве, принципе работы и правилах их установки на радиаторы. Также мы приведем основные критерии, влияющие на выбор, и кратко рассмотрим лучших производителей такого оборудования.

Содержание статьи:

• Особенности строения термоголовки
• Виды термоголовок и принцип их работы
  • Что такое ручные термоголовки?
  • Особенности механических термоголовок
  • В чем разница между электронными термоголовками?
• Правила установки термоголовки
  • Рекомендации по подключению
  • Последовательность установки прибора
  • Особенности настройки
• По каким критериям выбирать термоголовку?
• Обзор популярных брендов
  • Место № 1 — Danfoss
  • Место № 2 — торговая марка Oventrop
  • Место № 3 — Thermo
  • Место № 4 — Caleffi Producer
  • Место № 5 — Sal us
• Выводы и полезное видео по теме

Особенности строения термоголовки

Самая популярная термоголовка состоит из корпуса, сильфона, запорного элемента, толкателя, штока (запирающего конуса), возвратной пружины, уплотнительной и элементы крепления.

Количество охлаждающей жидкости, прошедшей в радиатор, контролирует клапанное устройство. Этот пункт дополняет большинство продуктов.

Корпус изготовлен из пластика методом горячей штамповки. Он может быть как прозрачным, так и цветным – от белого до черного. Сильфон изготавливается из латуни или оцинкованной стали. В большинстве моделей корпус термоголовки для установки на радиаторы и совместимый.

Наибольшей скоростью реакции на колебания температуры обладает такой сильфонный наполнитель, как газовый конденсат.

Две пружины из нержавеющей стали помогают открывать и закрывать шток. Один из них возвращает шток в исходное положение после закрытия клапана, а второй после его открытия

На корпусе в самом верху находится запорный элемент. Необходимо зафиксировать настройки. Если настройки не менялись в течение длительного периода или если подвижные элементы устройства неактивны, они могут заедать.

Для борьбы с этим явлением специалисты рекомендуют демонтировать термоголовки с клапанов сразу после окончания отопительного сезона. Когда термостатические вентили рассчитаны на давление от 4 атм, вероятность заедания значительно снижается.

Есть такое понятие, как «гестоз» головы. Чем он меньше, тем быстрее реагирует прибор на изменение температуры.

Типы термоголовок и принцип их работы

Термоголовки относятся к запорно-регулирующей арматуре.

Существует три типа термостатических головок:

• ручные;
• механический;
• электронный.

Функции у всех одинаковые, но методы реализации разные. В зависимости от последнего параметра они имеют разные возможности.

Что такое ручные термоголовки?

По конструкции термостатические головки дублируют стандартный кран. Поворачивая регулятор, можно регулировать количество транспортируемого по трубопроводу теплоносителя.

Установив термостат всего на 1° ниже, вы сможете сэкономить 6% от суммы, которую вам придется платить за электроэнергию за год в год

Вместо этого установите их на противоположных сторонах радиатора. Они надежны и недороги, но управлять ими придется вручную, а каждый раз поворачивать вентиль, полагаясь исключительно на свои ощущения, не очень удобно. В основном такие термоголовки устанавливаются на чугунные батареи.

Если шток клапана переключать несколько раз в день, маховик клапана ослабнет. В результате термоголовка быстро выйдет из строя.

Особенности механических термоголовок

Термоголовки механического типа имеют более сложную конструкцию и поддерживают заданную температуру в автоматическом режиме.

В основе устройства лежит сильфон в виде небольшого гибкого цилиндра. Внутри находится температурный агент в жидком или газообразном виде. Как правило, он имеет высокий коэффициент теплового расширения.

Как только установленный температурный показатель превышает норму, под воздействием внутренней среды, сильно увеличившейся в объеме, шток приходит в движение.

В результате сечение прохода через термоголовку сужается. При этом снижается пропускная способность аккумулятора, а, следовательно, и температура теплоносителя до заданных параметров.

При охлаждении жидкости или газа в сильфоне цилиндр теряет свой объем. Шток поднимается, увеличивая дозу охлаждающей жидкости, проходящей через радиатор. Последний постепенно прогревается, баланс системы восстанавливается и все начинается сначала.

Положительный результат будет только при наличии термостатов во всех комнатах и ​​на каждом радиаторе.

Более популярны устройства с сильфоном, заполненным жидкостью. Хотя реакция газов протекает быстрее, технология производства достаточно сложна, а разница в точности измерений составляет всего 0,5%.

Механический регулятор удобнее в использовании, чем ручной. Он полностью отвечает за микроклимат в помещении. Существует множество моделей такого термоклапана, отличающихся друг от друга способом подачи сигнала.

Термостатическая головка монтируется по направлению к помещению. Это повысит точность измерения температуры.

Если нет условий для такой установки, установите термостат с внешним датчиком. Капиллярная трубка длиной от 2 до 3 м соединяется с термоголовкой.

Целесообразность использования выносного датчика обусловлена ​​следующими обстоятельствами:

1. Обогреватель размещается в нише.
2. Радиатор имеет глубину 160 мм.
3. Термоголовка спрятана за жалюзи.
4. Большая ширина подоконника над радиатором, при этом расстояние между ним и верхом батареи менее 100 мм.
5. Балансировочное устройство расположено вертикально.

Все манипуляции с радиатором будут производиться с ориентацией на температуру в помещении.

В чем разница между электронными термоголовками?

Так как помимо электроники такой терморегулятор имеет батарейки (2 шт.), он больше по габаритам, чем предыдущие. Запас перемещается здесь под воздействием микропроцессора.

Эти устройства имеют большой набор дополнительных функций. Так, они могут устанавливать температуру по часам — ночью в помещении будет прохладнее, а к утру температура повысится.

Можно запрограммировать индикаторы температуры на отдельные дни недели. Не снижая уровень комфорта, можно существенно сэкономить на отоплении дома.

Хотя заряда аккумуляторов хватает для работы на несколько лет, за ними все равно нужно следить. Но главный минус не в этом, а в высокой цене электронных термоголовок.

На фото термоголовка с опцией выносного датчика. Ограничивает температуру до установленного значения. Регулируется от 60 до 90°

При установке на радиатор Термоголовка будет бесполезна. В этом случае нужен контроллер с датчиком, фиксирующим внешнюю температуру.

Правила установки термоголовки

Точка подключения при установке термоголовки на радиатор не зависит от ее типа. В любом случае, это труба, которая напрямую подает теплоноситель к аккумулятору.

Чтобы устройство работало правильно, вокруг него должен постоянно циркулировать воздух.

Рекомендации по подключению

Каждый производитель дает рекомендации по подключению термоголовки.

Несмотря на это, есть общие условия установки:

1. Корпус должен быть защищен от прямых ультрафиолетовых лучей. В противном случае устройство не будет работать точно.
2. Термоголовка должна быть открыта. Она не должна быть скрыта никакими защитными коробами, мебелью.
3. Устройство не должно находиться над трубами отопления. В этом случае будет несоответствие температуры в помещении и области вокруг головы.
4. Если прибор практически изолирован, нужно устроить или поставить перепускной клапан в районе подающей трубы и обратки.
5. Соединительная трубка не должна давить на корпус клапана.

При установке регулятор термоголовки должен быть установлен на максимум. Это обеспечит правильную работу устройства. Непосредственно перед монтажом движение воды или др. в контуре нужно перекрыть, после чего слить.

Вертикальная установка термоголовки запрещена. Он должен быть параллелен полу. Это положение гарантирует, что на него не повлияет теплый воздух.

Последовательность установки прибора

Установка должна начинаться с обрезки труб, которая выполняется путем небольшого отступления от радиатора. Следующим шагом является демонтаж существующих клапанов. Далее хвостовики отделяют от клапанов и вкручивают их в пробки радиатора.

Установите трубопровод на место, собрав его, соедините трубы. Остается отрегулировать температуру, поворачивая ручку термостата до тех пор, пока насечки не совпадут с имеющимися метками на корпусе, соответствующими определенной температуре.

Не рекомендуется затягивать гайки крепления термоголовки, так как материалы, из которых она изготовлена, достаточно мягкие. Для этого лучше использовать динамометрический ключ

Важно, чтобы стрелка на корпусе указывала в сторону течения горячей жидкости в системе. Иначе работа проделана напрасно, ничего не получится. Термоголовка может быть установлена ​​как на входе, так и на выходе.

Не следует пренебрегать рекомендациями производителей относительно уровня установки прибора, так как он откалиброван на температуру на этой высоте. В основном это 0,4 – 0,6 м от пола.

Но не все аккумуляторы имеют верхнюю подачу; он также может быть ниже. При отсутствии подходящего по высоте образца выход на настройку термоголовки на более низкую температуру.

Поскольку пол более прохладный, а прибор настроен на температуру, которая должна быть в верхней части батареи, в помещении будет жарко. Чтобы этого не делать, можно установить термоголовку с выносным датчиком. Есть такой вариант, как самостоятельная настройка регулятора.

Особенности настройки

Для нормальной работы устройства требуется предварительная настройка. Перед этим включают отопление и изолируют помещение, закрыв дверь.

В определенный момент устанавливается термометр и запускается настройка:

1. Поверните термоголовку в левую сторону до упора, чтобы полностью открылся поток теплоносителя.
2. Ждут, пока температура не поднимется на 5-6° по сравнению с начальной.
3. Поверните голову вправо до упора.
4. Когда температура падает до нужного значения, клапан постепенно откручивается. Они прекращают вращение при появлении шума в радиаторе и прогреве кузова.

Последнее положение термоголовки соответствует комфортной температуре. Ее будут постоянно поддерживать.

В конструкцию электронных термоголовок входят встроенные программы. Они позволяют выставить температуру с большой точностью – до 1 градуса

Описанная последовательность подходит для большинства устройств. Если он другой, то оформить его несложно, так как в паспорте все подробно описано.

По каким критериям выбирать термоголовку?

Термостатические устройства производятся многими производителями.

Чтобы сделать правильный выбор, необходимо руководствоваться следующими критериями:

1. Термоклапан, к которому будет крепиться головка . Так как соединение может быть клипсовым или резьбовым, на этот момент нужно обратить внимание. Если производитель тот же, то проблем не будет.
2. Тип резьбового соединения на самой головке . Он может быть в виде орешка с жалюзи или просто круглым. В первом случае при монтаже необходим дополнительный инструмент для обжима соединения. Во втором — все гораздо проще.
3. Наличие «юбки» . С ней голова смотрится лучше, так как закрывает рабочую зону.
4. Производственный материал . Самыми дешевыми являются термоголовки в пластиковом корпусе. У дорогих моделей корпус металлический.
5. Качество пластика . Некоторые производители, чтобы удешевить свою продукцию, используют самый дешевый вид пластика. От этого страдает прочность конструкции, а со временем пластик желтеет и теряет эстетичный вид.
6. Тип рабочего элемента . Выбор придется сделать между жидкостью, газом, электронным и парафином.
7. Плавность вращения . Ручка должна вращаться плавно. Это признак хорошего качества. Всевозможные потрескивания, скрипы и задиры говорят о некачественном товаре.
8. Градуировка и длина шкалы . У большинства моделей она находится в пределах +5 – +30°С. Если шкала расположена по всему периметру головы, ее можно быстро стереть.
9. Наличие антивандального кожуха . Защищает от несанкционированного доступа к настройкам.
10. Дизайн . Поскольку термоголовки в основном расположены на виду, важен их внешний вид и цветовое решение.

Полный комплект, состоящий из термоклапана и термоголовки, не является обязательным. Эти устройства можно приобрести отдельно.

Газонаполненные сильфоны не слишком чувствительны к внешним источникам тепла. Это несомненный плюс, но его стоимость намного выше, чем у жидкостного сильфона

Термоголовка, оснащенная автоматикой, выигрывает во многом, но не всегда эффективна. Нет смысла его крепить. Этот материал очень теплоемкий, а так как масса аккумулятора большая, то он обладает большой инертностью. Корректно работать здесь может только головка ручного типа.

Обзор популярных брендов

Правильным решением при покупке термоголовки будет ориентироваться на известных производителей. Незнакомая торговая марка с неизвестной историей – большой риск зря потратить деньги.

Вы можете смело приобретать продукцию таких производителей, как Dunfoss, Oventrop, Caleffi, Salus и других известных компаний.

1-е место — Danfoss

Компания Danfoss более 60 лет занимается производством термоголовок. Это датский производитель; по его лицензии продукция производится и в России.

Ассортимент оборудования для автоматизации систем отопления концерна Danfos богат и отвечает передовым технологиям. Контролировать работу и регулировать термоголовки можно удаленно с помощью смартфона для этого

Чаще всего спрашивают термоголовку RTS Everis. Это сильфонное изделие, заполненное жидкостью. Прямым креплением сопрягается с фирменными термоклапанами. Для остальных нужен переходник.

Протестируйте существующие виды термоголовок марки в следующем видео:

Ранг №2 — Марка Oventrop

Термоголовки Oventrop из линейки Uni пользуются большим спросом у потребителей. Они оснащены жидкостным сильфоном. Они присоединяются к термоклапану с помощью накидной гайки. Температуру можно установить в пределах от +7 до +28 °C.

Возможно полное закрытие. Головки рассчитаны на максимальную температуру в системе +100 — +120°С — именно такие характеристики указывает производитель в сопроводительной документации.

Головки Oventrop Uni совместимы с другими сантехническими изделиями этой компании. Их можно подключать без адаптера к другим устройствам со встроенным клапаном и соответствующей резьбой

. Установите их на термостатические клапаны с подходящим соединением. На головах многих серий есть специальная маркировка для слабовидящих, антивандальный кожух.

3-е место — Thermo

Высокую оценку получили потребители продукции Swiss Thermo, в частности, модели Royal Thermo RTE 50. 30. Имеет широкий диапазон регулировки – от +6 до +28°С, низкое значение гистерезиса – 0,55 градуса. Есть нулевое положение.

Для корректной работы охлаждающая жидкость должна иметь температуру не выше 100°С. Соединение с клапаном — накидная гайка.

Термоголовки термо надежные, качественная сборка. Среди предложений есть модели с выносным датчиком

4-е место — Caleffi Producer

Итальянский производитель Caleffi поставляет широкий ассортимент термоголовок для радиаторов. Caleffi 210000 является программируемым. Он оснащен цифровым ЖК-индикатором температуры. Помимо значения температуры, показывает время, дату, установленную дневную программу.

При покупке оборудования для систем отопления обязательно запрашивайте у продавца сопроводительные документы, гарантию от производителя и инструкцию к товару

При программировании на неделю можно установить 3 уровня температуры: «Комфорт», «Эконом», «Антизамерзание». Установите эту головку в тандеме с клапанами Keleffi.

Место №5 — Salus

Немецкая компания Salus также пользуется заслуженной репутацией. Например, модель Salus PH 60 — это электронная головка с энергонезависимой памятью, возможностью установки температурного режима на неделю. Температурный диапазон — +5 — +40°С.

Питание от 2-х элементов АА. Дисплей имеет функцию подсветки и отображения параметров температуры, а также уровня заряда элементов.

Новая разработка — беспроводная мини термоголовка, работающая от батареек. Управлять устройством можно через компьютер или смартфон, предварительно скачав приложение «Умный дом»

Технические новинки не перестают радовать пользователей — беспроводные термоголовки позволяют владельцу создать комфортный микроклимат в помещении, находясь при этом на другом конце города или другой страны. И все это становится возможным, если интегрировать устройство в систему или скачать фирменное приложение.

Выводы и полезное видео по теме

Устройство и назначение термоголовки подробно описано в следующем видео:

Стоит ли устанавливать термоголовку на батареи? Об этом подробно рассказал один из пользователей в своем видео обзоре:

Термостатический клапан и головка в действии:

Контур отопления с термоголовкой более удобен в использовании. Это устройство увеличивает срок службы оборудования, входящего в систему отопления, повышает ее пожарную безопасность.

Учитывая преимущества этих относительно простых устройств и их 20-летний срок службы, их стоимость невелика. Чтобы купить действительно качественный товар, узнайте, есть ли сертификат на выбранное устройство .

Используете ли вы термоголовки для нагревательного оборудования? Если да, то поделитесь личным опытом установки и эксплуатации, добавьте фотографии, расскажите, довольны ли вы этими устройствами и насколько комфортнее стал микроклимат в вашем доме после установки термоголовок.

Если у вас остались вопросы, то не стесняйтесь задавать их в блоке комментариев — наши специалисты и компетентные пользователи постараются максимально осветить сложные моменты.

принцип работы и инструкции по правильной установке

Содержание статьи:

• Конструктивные особенности
• Разновидности термоголовок
• Правила установки
• Последовательность установки
• Особенности настройки
• Распространенные ошибки
• Критерии выбора

Обеспечение комфортной температуры в доме – важная задача. Для его реализации используются различные устройства, к которым относятся термоголовки на радиаторе отопления. Они позволяют контролировать температуру нагрева в помещении и более рационально использовать теплоноситель. Чтобы работа была эффективной, важно правильно подобрать устройство. Для этого нужно знать максимум информации о свойствах и характеристиках устройства.

Особенности конструкции

Конструкция термоголовки

Термоголовка состоит из следующих частей:

• корпус;
сильфон
• ;
запорный механизм
• ;
• толкатель;
инвентарь
• ;
• пружина;
прокладки
• ;
крепеж
• .

Клапан отвечает за количество пропущенного теплоносителя.

Обычно материал корпуса – прозрачный или цветной пластик. Сильфоны изготавливаются из латуни или стали. Пружины из нержавеющей стали отвечают за открытие и закрытие штока. Один ставит шток в исходное положение после закрытия клапана, а другой после открытия.

В верхней части корпуса находится запирающая деталь. Он позволяет исправить настройки. Чтобы элемент не прилипал, рекомендуется демонтировать термоголовки после окончания отопительного сезона.

Разновидности термоголовок

Существует 3 группы термоголовок:

• ручные;
• электронный;
• механический.

Все они выполняют одну и ту же функцию, отличается только принцип работы.

Ручные внешние головки внешне похожи на кран. Вращением регулятора достигается нужный показатель на охлаждающей жидкости. Их устанавливают вместо классических шаровых кранов. Они отличаются надежностью и низкой стоимостью. Минус — неточные настройки и неудобство использования. Также регулятор может ослабнуть из-за частого использования.

Электронный терморегулятор

Механические термоголовки имеют более сложную конструкцию. При этом заданная температура поддерживается автоматически. В его основе лежит сильфон в виде цилиндра, внутри которого агент находится в жидком или газообразном состоянии. При повышении температуры выше заявленной нормы шток приходит в движение. Сечение канала сужается, пропускная способность снижается, а температура падает до заявленного значения. К преимуществам механических регуляторов можно отнести простоту использования, точность настройки, автоматическую регулировку режима. Недостатком является более высокая стоимость.

Электронные модели работают от батареек. Стержень перемещается под действием микропроцессора. Обладают расширенным функционалом – установка температуры по времени и дням недели, определение режима в помещении, отсутствие отопления при отсутствии жильцов в доме. Основные недостатки таких изделий – высокая стоимость, необходимость замены элементов питания. Преимущества — простота использования, полная автоматизация процесса, широкий температурный диапазон.

Правила установки

Термоголовка должна быть установлена ​​правильно. Производители дают следующие рекомендации по подключению:

• Корпус должен быть защищен от прямого воздействия ультрафиолетовых лучей. В противном случае точность нарушается.
• Термоголовка должна быть открыта. Не размещайте его за мебелью, защитными коробками или другими препятствиями.
• Не устанавливайте агрегат над системой отопления. Тогда будет отмечено несоответствие температуры.
• Труба не должна давить на клапан.
• Во время установки пульт дистанционного управления установлен на максимум. Перед самой установкой движение воды в контуре перекрывают, а затем жидкость сливают.
• Установка допускается только параллельно полу в горизонтальном положении. Нельзя вертикально ставить термоголовку.

После этого можно приступать к установке.

Последовательность установки

Схема подключения термоголовки к аккумулятору

Установка термоголовки начинается с обрезки труб. Его необходимо выполнять на небольшом расстоянии от радиатора. Далее демонстрируется старая запорная арматура, стержни вентилей отделяются и вкручиваются в пробки аккумуляторных батарей.

Затем собирается и монтируется жгут и подсоединяются патрубки со стороны аккумуляторов. Поворотом рычага устанавливается необходимая температура. Термостатическая головка для радиаторов может быть установлена ​​на входе или выходе системы.

При выборе места установки необходимо соблюдать рекомендации производителя. В основном высота установки составляет 0,4-0,6 метра от пола. Именно на это значение и калибруется температурный режим. Такие критерии выполняются при верхней подаче. Если она ниже, нужно настроить термоголовку на более холодную температуру.

Особенности настройки

Для того, чтобы смеситель с термоголовкой для радиатора работал правильно, необходимо выполнить предварительную регулировку. Требуется включить отопление в помещении и закрыть двери и окна. В определенную точку ставится термометр, а затем производятся настройки. Схема настройки устройства следующая:

• Поверните термоголовку влево до упора. Это откроет поток охлаждающей жидкости.
• Ожидание повышения температуры на 5-6°С по сравнению с той, которая была в помещении.
• Повернуть направо до остановки.
• Ожидание снижения температуры до исходной. Постепенное отвинчивание клапана. Остановить вращение при положительном шуме или нагреве радиатора.

Последнее установленное положение является оптимальным и соответствует комфортной температуре.

Распространенные ошибки

Правильная установка требует от мастера внимательности на каждом этапе работы во избежание ошибок. Самая распространенная проблема – вертикальное положение головы. Это приводит к тому, что помещение перестает обогреваться, так как сам терморегулятор нагревается от поступающего воздуха.

Часто выбирают неправильное место установки. Не устанавливайте контроллер в точке, где температура воздуха сильно отличается от средней комнатной. Из-за неправильного выбора места установки использование термоголовки теряет смысл.

Критерии выбора

Беспроводная электронная термоголовка с WiFi

Термостаты производятся многими известными компаниями. К ним относятся Buderus, Danfoss, Aventrop. У них есть представительства во всех крупных городах.

Для выбора лучшего устройства следует опираться на следующие критерии:

В магазинах предлагаются готовые комплекты, состоящие из клапана и термоголовки. При желании эти элементы можно приобрести отдельно. В частности, радиаторы Rifar и Kermi приходится покупать отдельно. Техника Danfoss очень популярна.
