При организации систем вентиляции все чаще применяются диффузоры, основной задачей которых является обеспечивать равномерное распределение воздушной массы по помещению. Установка подобных приспособлений может осуществляться в системы различного типа. Главное правильно подобрать модель относительно технических характеристик.Конструктивные особенности и принцип функционированияОбустройство вентиляционных систем должно осуществляться тщательным образом.

От данного момента будет зависеть эффективность и надежность системы в целом. Особое значение в качестве работы будет иметь наличие диффузора, с помощью которого осуществляется распределение по помещению воздушного потока. Монтаж может осуществляться на поверхности стены или потолка.Производство предусматривает использование основы, изготавливаемой из алюминия и направляющих частей. Применяться может до 6-ти направляющих элементов. Сегодня самым распространенным считается щелевой линейный диффузор, в зависимости от модели ширина между щелями может находиться в пределах 0,8-2,5 см.Что касается длины, то она не лимитирована, чем успешно сегодня пользуются не только производители оборудования, но и дизайнеры.Особенности конструкции оборудования, позволяют пользователю регулировать функционирование на свое усмотрение. Подобное дополнение обеспечивает дополнительными преимуществами, что положительно сказывается на условиях. Применение диффузоров, позволяет внутреннее пространство оформлять довольно органично. Диффузоры легко монтируются и при условии профессионального подхода, в результате могут оставаться практически незаметными. Во время эксплуатации оборудования практические не возникает необходимость в проведении технического обслуживания. При желании можно купить щелевые диффузоры скрытой установки.Сегодня диффузоры предлагаются в большом ассортименте относительно видов, размеров. Модели, изготовленные в заводских условиях абсолютно не вызывают проблем при проведении установки. Однако нужно учесть, что щелевой диффузор имеет низкую пропускную способность, поэтому для помещений с большим объемом их использовать не рекомендуется.Установка рассматриваемого вида оборудования позволит эффективно и равномерно распределять воздушные массы по всему объему комнаты. При этом в рамках его работы полностью исключается вероятность образования сквозняков. Воздушная струя может распределяться методом завихрения или путем рассеивания. Также следует отметить, что подобный подход к организации вентиляции будет гарантировать и эффективное удаление из помещения отработанного воздуха. Что нужно учесть при выборе диффузораПрежде все нужно провести расчет воздухообмена для помещений. Стоит отметить, что чем меньший приток, меньшие по размеру рассматриваются приспособления. Следует учесть, что ширина ограничивается конструкцией, а вот длина может быть различной, здесь ограничения отсутствуют. Установка оборудования должно производиться исключительно специалистами, которые способны максимально учесть все моменты и особенности работы вентиляционной системы.При выборе следует учитывать специальные диаграммы, которые приводятся производителем. Вне зависимости от того в помещение какого функционального назначения планируется установка покупаемого диффузору нужно обращать внимание на шумовые характеристики. Если устройство приобретается в частный дом или в офис, где находятся люди, то показатель не должен превышать 30дБ. Кроме этого, следует обратить внимание на дальность распространения воздушной струи, она должна полностью раскрываться и терять скорость до момента входа в рабочую зонуИ самое главное при выборе нужно определиться с тем, какие цели будут преследоваться. Возможно, будет достаточно организовывать только подачу воздуха, в этом случае организация вентиляции обойдется несколько дешевле, но одновременно пострадает эффективность, однако, как показывает практика не существенно. В последнюю очередь рассматривать нужно стоимость оборудования и его дизайн.

При организации систем вентиляции все чаще применяются диффузоры, основной задачей которых является обеспечивать равномерное распределение воздушной массы по помещению. Установка подобных приспособлений может осуществляться в

системы различного типа. Главное правильно подобрать модель относительно технических характеристик.

Конструктивные особенности и принцип функционирования

Обустройство вентиляционных систем должно осуществляться тщательным образом. От данного момента будет зависеть эффективность и надежность системы в целом. Особое значение в качестве работы будет иметь наличие диффузора, с помощью которого осуществляется распределение по помещению воздушного потока. Монтаж может осуществляться на поверхности стены или потолка.

Производство предусматривает использование основы, изготавливаемой из алюминия и направляющих частей. Применяться может до 6-ти направляющих элементов. Сегодня самым распространенным считается щелевой линейный диффузор, в зависимости от модели ширина между щелями может находиться в пределах 0,8-2,5 см.

Что касается длины, то она не лимитирована, чем успешно сегодня пользуются не только производители оборудования, но и дизайнеры.

Особенности конструкции оборудования, позволяют пользователю регулировать функционирование на свое усмотрение. Подобное дополнение обеспечивает дополнительными преимуществами, что положительно сказывается на условиях. Применение диффузоров, позволяет внутреннее пространство оформлять довольно органично.

Диффузоры легко монтируются и при условии профессионального подхода, в результате могут оставаться практически незаметными. Во время эксплуатации оборудования практические не возникает необходимость в проведении технического обслуживания. При желании можно купить щелевые диффузоры скрытой установки.

Сегодня диффузоры предлагаются в большом ассортименте относительно видов, размеров. Модели, изготовленные в заводских условиях абсолютно не вызывают проблем при проведении установки. Однако нужно учесть, что щелевой диффузор имеет низкую пропускную способность, поэтому для помещений с большим объемом их использовать не рекомендуется.

Установка рассматриваемого вида оборудования позволит эффективно и равномерно распределять воздушные массы по всему объему комнаты. При этом в рамках его работы полностью исключается вероятность образования сквозняков. Воздушная струя может распределяться методом завихрения или путем рассеивания. Также следует отметить, что подобный подход к организации вентиляции будет гарантировать и эффективное удаление из помещения отработанного воздуха.

Что нужно учесть при выборе диффузора

Прежде все нужно провести расчет воздухообмена для помещений. Стоит отметить, что чем меньший приток, меньшие по размеру рассматриваются приспособления. Следует учесть, что ширина ограничивается конструкцией, а вот длина может быть различной, здесь ограничения отсутствуют. Установка оборудования должно производиться исключительно специалистами, которые способны максимально учесть все моменты и особенности работы вентиляционной системы.

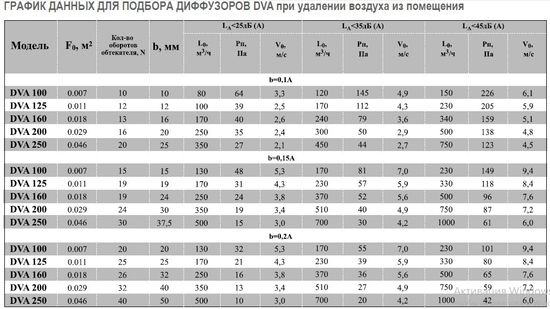

При выборе следует учитывать специальные диаграммы, которые приводятся производителем. Вне зависимости от того в помещение какого функционального назначения планируется установка покупаемого диффузору нужно обращать внимание на шумовые характеристики. Если устройство приобретается в частный дом или в офис, где находятся люди, то показатель не должен превышать 30дБ. Кроме этого, следует обратить внимание на дальность распространения воздушной струи, она должна полностью раскрываться и терять скорость до момента входа в рабочую зону

И самое главное при выборе нужно определиться с тем, какие цели будут преследоваться. Возможно, будет достаточно организовывать только подачу воздуха, в этом случае организация вентиляции обойдется несколько дешевле, но одновременно пострадает эффективность, однако, как показывает практика не существенно. В последнюю очередь рассматривать нужно стоимость оборудования и его дизайн.

Теги новостей/статей:

Вентиляция

Диффузор

Решетки

Похожие статьи

Что находится в наружном блоке кондиционера?

Вентиляционные решетки: виды, характеристики, применение

Формы, назначение, установка решеток в потолке для вентиляции

Водяные и электрические канальные нагреватели (калориферы): особенности и отличия

Диффузоры и анемостаты: принцип действия, разновидности

Содержание

• 1 Диффузор
• 2 Анемостат
• 3 Помощь в подборе изделий
• 4 Заключение

Диффузоры и анемостаты представляют собой устройства, которые с успехом применяются при монтаже систем вентиляции и кондиционирования помещений с целью перераспределения потоков воздуха. Анемостат отличается круглым сечением, а вентиляционный диффузор предусмотрен как для круглых, так и для квадратных воздуховодов. Благодаря лёгкому весу и соединению с помощью гибких труб их крепление в подвесном потолке происходит без особых сложностей.

Диффузор

Диффузор является фланцем с круглой либо квадратной решёткой, материалом для которой может служить пластмасса, алюминий либо дерево. Характерной особенностью устройства является не изменяющийся угол крепления ламелей (45 градусов), поэтому регулировке он не поддаётся. Повлиять на способность устройства пропускать определённый объём воздуха можно при дополнительном монтаже заслонок, которые имеют ручное управление. Используется оно в приточно-вытяжных вентиляциях.

Назначение

Диффузоры служат для того, чтобы забирать и подавать воздух из помещения и в него, а также осуществлять перенаправление воздушных масс. Подобные устройства в вентиляционных воздуховодах являются модифицированными воздухораспределительными решётками.

Применяют их для обустройства вентиляции и в жилье, и на производстве. Также это могут быть офисы и общественные места.

Характерной особенностью диффузоров является то, что они успешно монтируются на натяжные потолки.

Конструкция и характеристика

Главным недостатком диффузоров для вентиляции считается то, что их пропускная способность не поддаётся регулировке. Однако она намного превосходит такую способность анемостатов при идентичном размере устройств.

Современный дизайн предлагаемых в настоящее время диффузоров такой разнообразный и привлекательный, что выбрать модель, подходящую для любого стиля и интерьера не составляет труда.

Разновидности

Разновидности диффузоров зависят от их назначения. Они разделяются на:

• устройства для вытяжных конструкций;
• устройства для приточных воздуховодов;
• элементы приточно-вытяжных систем.

В зависимости от предназначения устройства отличаются по форме и бывают круглыми, прямоугольными и квадратными. Для каждой из них характерна определённая область применения. Так, круглые диффузоры чаще применяются в бытовых помещениях.

Для производственных и коммерческих помещений больше подойдут квадратные и прямоугольные. Связано это с их функциональными характеристиками: круглое устройство способно только ограничивать поток воздуха, а квадратное направляет их в разные стороны.

Монтаж и расчёты

Обычно монтаж диффузора производится в натяжном потолке. Также возможна его установка на верхней части стены. Крепёж осуществляется при помощи специальных заклёпок, а производить его желательно сразу в процессе ремонта.

Для крепежа устройства на натяжной потолок фланцы диффузора оборудованы специальными отверстиями. Обеспечить плотное прилегание фланца к поверхности потолка помогает наличие уплотнительного кольца. При подключении гибкого воздуховода место стыка следует обязательно герметизировать при помощи монтажной ленты, а сверху установить хомут.

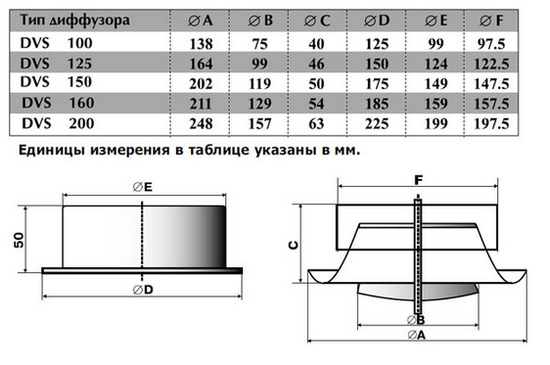

Для каждого типа диффузоров характерны свои специфические особенности установки, поэтому при отсутствии опыта подобных работ лучше обратиться к специалистам.

Они также смогут помочь и в выборе нужной разновидности, оптимально подходящей данному помещению.

Выбор диффузоров происходит обязательно с учётом специфики вентиляционной системы, а не обособленно. Именно поэтому при выборе данных устройств следует учитывать:

• диаметр воздуховодов;
• ход тарелки;
• размеры щелевого отверстия;
• разновидность вентиляции;
• особенности и размеры помещения и главные требования, предъявляемые к системе вентиляции.

Анемостат

Что такое анемостат, доступными словами можно сказать так: это один из вариантов вентиляционной решётки, которая поддаётся регулировке и имеет специфический вид.

Анемостат бывает приточным или вытяжным, при этом производится он из пластика либо из металла. Путём регулировки анемостата можно изменять объём пропускаемого воздуха. Поэтому ответ на вопрос, для чего нужен анемостат, прост: для того, чтобы была возможность распределять и регулировать поступающий в помещение и выходящий из него воздух.

Принцип работы

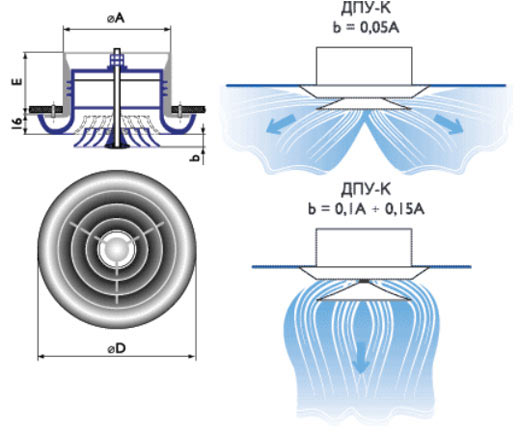

Главным функциональным отличительным свойством анемостатов, предусмотренных для приточной и вытяжной систем воздуховодов, считается направленность перемещения воздушных потоков. Так, конструкция, используемая в приточной вентиляции, способна осуществлять равномерное распределение воздушных масс под потолком. Также подобное устройство отличается от вытяжного по форме, и благодаря этому движение поступающего воздуха не вызывает дискомфорт.

Для вытяжного устройства характерна гладкая тарелка с немного выпуклым объёмом, который способствует лёгкому прохождению воздуха и его поступлению в вытяжную трубу. Самым большим по параметрам является 200-ый анемостат. Он соединяет в себе функции приточного и вытяжного устройства, поэтому его принято считать универсальным.

В случае применения анемостата А 200 важно помнить, что при включении вытяжной системы можно пользоваться двумя щелевыми зазорами, которые образуют обе тарелки, предусмотренные для притока и вытяжки. А при наличии притока воздуха эксплуатируется только одно щелевое отверстие, которое образует приточное устройство. Вытяжную щель при этом следует закрывать.

Конструктивные отличия от диффузора

Отличительные черты диффузора и анемостата заключаются, в первую очередь, в разной конструкции. Диффузор является круглой или квадратной по форме решёткой и фиксированным углом наклона ламелей, не поддающимся регулировке.

Стоимость и функциональные особенности устройства во многом зависят от материала, из которого они изготовлены. Пластиковые изделия отличаются небольшой стоимостью  и средней пропускной способностью, а алюминиевые намного дороже, но при этом отличаются хорошим углом рассеивания. Это значительно повышает способность пропускать воздух.

Анемостаты тоже могут быть как пластиковыми, так и металлическими, но при этом разделяются на приточные и вытяжные, а по форме бывают только круглыми. Устройство способно изменять направление перемещения воздушных масс, благодаря чему может существенно повлиять на степень комфорта в помещении. Также такая конструкция отличается присутствием подвижной части, регулируя которую возможно изменять её пропускную способность.

Особенности монтажа

Важно помнить, что в случае монтажа на приточные трубы вытяжного анемостата воздушные потоки не станут распределяться равномерно, поднимаясь вверх, напротив, они будут огибать его и дуть вниз. Следовательно, вытяжное устройство устанавливают на вытяжные трубы, а приточное — на трубы, отвечающие за приток воздуха.

Помощь в подборе изделий

Диффузор из пластика получил особое распространение благодаря своей дешевизне, лёгкости в монтаже и уходе за ним, а также тому, что не подвержен коррозии. Поэтому данная разновидность изделий часто применяется в помещениях, где бывает высокая температура и влажность. Для ванной, кухни, бассейна, санузла лучшего варианта не придумать.

Металлический анемостат и диффузор отличаются большей прочностью и стойкостью к различным механическим повреждениям, поэтому и срок службы у них гораздо дольше. Данная разновидность используется в различных системах подогрева воздуха и в помещениях с высокой температурой.

Деревянные диффузоры чаще всего являются дизайнерскими работами и кроме своих прямых функциональных обязанностей служат украшением в соответствующем интерьере.

Заключение

Диффузоры и анемостаты являются специальными устройствами, способными перемещать воздушные потоки в нужном направлении. В зависимости от разновидности их применяют для забора и подачи воздуха как в помещение, так и из него. Также с их помощью дозируют воздушные потоки и при необходимости перекрывают воздуховоды.

Регуляторы расхода воздуха кроме вентиляционных систем применяются также в различных системах, с помощью которых осуществляется кондиционирование и отопление помещений.

Анемостат приточно-вытяжной является универсальным комбинированным устройством, которое нашло своё применение в системах вытяжки  и притока воздуха. В нём, в отличие от диффузора, предусмотрена возможность дозировать потоки воздуха. Устройства имеют круглую форму и могут быть сделаны из пластика либо металла.

Диффузор – это модифицированная решётка с фиксированными ламелями. Он может быть пластмассовым, металлическим или деревянным. От формы диффузоров во многом зависят их функциональные особенности.

Как работают диффузоры VAV?

В предыдущем сообщении блога мы обсуждали диффузоры с переменным объемом воздуха (VAV) и то, как эти простые устройства создают комфорт в небольшой зоне. Диффузоры VAV доступны в двух основных типах: механические (тепловые) и цифровые (электрические). В этом посте мы более подробно рассмотрим механическую версию, которая не требует электрических или пневматических соединений и питается от температуры воздуха.

Диффузоры Varitherm VAV Прайса, установленные на потолке открытого офиса



Термостатические приводы

Термостатические приводы являются сердцем механического диффузора VAV и служат как двигателем, так и термостатом для диффузора. Термостатический привод имеет медную чашу, заполненную смесью восков нефтяного дистиллята. Когда эти воски нагреваются, большая сила расширения приводит в движение поршень. Когда воск охлаждается, пружины втягивают поршень. Именно это движение поршня является двигателем диффузора, модулирующего заслонку VAV.

Крупный план термостатического привода механического диффузора VAV

Смесь восков обеспечивает точное движение в зависимости от степени изменения температуры. Изменяя положение термостатического привода в диффузоре, диффузор VAV можно открывать при разных температурах. Таким образом, термостатический привод является также термостатом для диффузора.

Датчик температуры приточного воздуха

Термостатический привод расположен на входе в диффузор VAV для измерения температуры приточного воздуха, которая определяет, находится ли диффузор в режиме охлаждения или обогрева. Когда холодный воздух проходит по воздуховоду, диффузор находится в режиме охлаждения и открывается при повышении температуры в помещении. Когда по воздуховоду идет теплый воздух, диффузор находится в режиме обогрева и открывается при понижении температуры в помещении.

Измерение температуры воздуха в помещении

Температура воздуха в помещении измеряется с помощью механизма положительной индукции. Это делается с помощью небольшого количества приточного воздуха, который проходит через сопла Вентури и выдувается с одной стороны диффузора. Это создает область низкого давления на другой стороне диффузора, втягивая комнатный воздух вверх и над другим термостатическим приводом для измерения температуры воздуха в помещении. Этот комнатный воздух принудительно нагнетается через термостатический привод независимо от положения заслонки VAV. Это хорошее место для измерения температуры воздуха в помещении, так как здесь поднимается столб комнатного воздуха, втягиваемый силами уноса из приточного воздуха, выпускаемого диффузором.

Процесс подачи воздуха в помещение через диффузор VAV

Когда в диффузор подается холодный воздух, термостатический привод, чувствительный к приточному воздуху, включает термостатический привод, чувствительный к комнатному воздуху, для охлаждения, и по мере того, как помещение нагревается, диффузор открывается, пропуская больше холодного воздуха в помещение. Когда теплый воздух подается в диффузор, термостатический привод, чувствительный к приточному воздуху, включает термостатический привод, чувствительный к комнатному воздуху, для обогрева, и когда комната остывает, диффузор открывается, пропуская больше теплого воздуха в помещение.

Заданные значения

При охлаждении или обогреве диффузор постоянно регулирует положение заслонки VAV, чтобы поддерживать заданное значение. Уставки регулируются в диффузоре. Пластинчатые рассеиватели имеют плакетку на защелке и петле; они не требуют инструментов и могут открываться и регулироваться вручную. Для удобства регулировки имеется температурная шкала.

Вид внутри Varitherm Прайса с табличкой на защелке

Для режимов охлаждения и обогрева предусмотрены отдельные уставки. Нет необходимости поддерживать зону нечувствительности между этими заданными значениями, так как диффузор использует температуру приточного воздуха для определения режима обогрева или охлаждения.

Регулируемое открытие

Диффузор VAV обеспечивает плавное управление и регулирует объем приточного воздуха в помещение и регулирует температуру до заданного значения. Переменное открытие, создаваемое встроенной заслонкой, обеспечивает почти постоянную скорость нагнетания от полного открытия до минимального. Это означает, что хорошее движение воздуха в помещении эффективно поддерживается от высоких до низких объемов воздуха.

Кульминацией всех этих компонентов является потолочный диффузор с индивидуальным термостатом и встроенной заслонкой VAV, обеспечивающей небольшие зоны контроля. Для получения дополнительной информации о диффузорах VAV посетите наш веб-сайт или напишите нам по адресу [email protected].

Темы: ГРД, Диффузоры, Термальный комфорт, Основы ОВиК, ОВК, Инжиниринг, Проектирование

Диффузор вентиляционный: назначение, виды, выбор, установка

Содержание статьи:

• Что такое диффузор для вентиляции
• Принцип работы и назначение
• Преимущества и недостатки диффузоров
• Классификация
• Конструктивные особенности
• Как выбрать диффузор для вентиляции
• Методы монтажа

Система вентиляции помещения представляет собой сложную конструкцию. Неотъемлемой его частью является вентиляционный диффузор. Он отвечает за равномерное распределение воздуха по всему пространству.

Что такое диффузор для вентиляции

Диффузор небольшой по размеру, но важный элемент конструкции вентиляционной системы. Внешне это корпус с вентиляционной решеткой сложной конструкции. Что такое застой воздуха, сквозняки придется забыть при установке диффузора в вентиляцию.

Воздух, проходящий через обычную вентиляционную решетку, находится в одной точке. При этом в помещении образуются воздушные зоны с разной температурой. Его функция заключается в защите воздуховода от скопления пыли и мусора.

Функционал диффузора превосходит обычный гриль. Диффузор – это конструктивный узел, расположенный на входе или выходе воздуховода. Имеет специальные крыльчатки и лопасти, благодаря которым объем воздуха забирается равномерно, его распределение в помещении оптимальное. Дает возможность использовать в вентиляции камеру статического давления с отверстиями для малого рассеивания, изменять направление движения воздуха, его форму.

Вентиляционная решетка предпочтительнее диффузора в условиях старых многоэтажек. Вентиляционные каналы там работают по принципу перепада давления. Выходы системы расположены в стенах. Установка диффузора ничего не изменит. Однако если сделать в этих условиях воздуховод и спрятать его в зазоре между фальш- и настоящим потолком, то диффузор будет способствовать быстрому движению воздушных потоков.

Принцип работы и назначение

В отличие от вентиляционных решеток устаревших конструкций, диффузор для вентиляции устроен таким образом, что потоки воздуха не только проходят через него, но максимально перемешиваются и равномерно распределяются в помещении . Этому способствует особое расположение перегородок и лопастей. Принцип применим как при поступлении воздуха в систему, так и при его удалении.

Основное назначение устройства – эффективное распределение воздушных потоков в пространстве. Вытяжные диффузоры обеспечивают отсутствие сквозняка в помещении, неравномерной вентиляции, воздушных зон, куда не попадает свежий воздух.

Хонингованный диффузор улучшает выхлопную систему. Без воздухораспределителя отработанный воздух вытягивается в виде струй. Страдает атмосфера помещения. Кроме того, количество отработанного воздуха, проходящего через вытяжную систему, зависит от изменения направления его потока. Воздушный диффузор помогает решить проблему.

Эффективная вентиляция помещения, в котором находится место использования вентиляционного диффузора. Если воздушные массы не рассеиваются, система вентиляции проветривает только помещение, где циркулирует воздух. С помощью диффузора свежий воздух распределяется по вихревому принципу.

Управление потоком воздуха — еще одна цель конструкции. Вы можете устранить шум воздуха, гуляющего по комнате.

Диффузор вентиляционный защищает вход в воздуховод и выполняет декоративную функцию.

Достоинства и недостатки аэраторов

Использование устройства в системе воздухообмена складских помещений, технических, производственных, торговых объектов чрезвычайно значимо. Для воздухообмена в пространстве жилых помещений вентиляционные аэраторы выполняют функцию регулирующие подачу свежего воздуха с улицы и его распределение в разные стороны.

Система вентиляции, оснащенная диффузором, исключает наличие застоя воздуха. Преимуществом конструкции является простота эксплуатации и монтажа. Устройства хорошо вписываются в интерьер помещения благодаря декоративной отделке и выбору модели нужного цвета. Из недостатков можно указать только на возможность сквозняка, но эта проблема решается с помощью камеры статического давления.

Классификация

Рынок вентиляционного оборудования предлагает различные диффузоры для вентиляции. Между собой модели отличаются местом установки, формой, материалом, назначением.

В зависимости от материала, использованного при изготовлении изделия, бывают:

• Металлические диффузоры для вентиляции, корпус которых изготавливается из обычной или нержавеющей стали или алюминия. Стальные модели вентиляционного диффузора не рекомендуется использовать в системах кондиционирования. Конденсат несовместим с долговечностью кондиционера. В остальных случаях металлические корпуса диффузора гарантируют его прочность и долговечность. Модели значительно превосходят пластиковые аналоги по весу и цене.
• Наиболее распространен пластиковый вариант корпуса. Это легкий вес, доступная цена. Выбор разнообразен по дизайну, форме и цвету, по своим потребительским характеристикам не уступает металлическим аналогам. Противостоит коррозии.
• Уличный деревянный гриль пользуется спросом и подходит для оформления бань и саун.

Для частных домовладений чаще приобретают пластиковые конструкции. Металлические модели всегда размещаются в производственных помещениях.

Диффузоры системы вентиляции круглые, квадратные, прямоугольные.

В зависимости от того, вводят или удаляют воздух диффузоры, они бывают следующих типов:

• Диффузоры приточного воздуха. Присоединить к отверстию воздуховода, подающего свежий воздух снаружи;
• Выхлопные модели действуют обратно на приточные аналоги, соответственно подключаются к выхлопной системе выхлопа;
• Универсальный вариант — диффузор приточно-вытяжной вентиляции. Может работать на приток и отток воздуха. Но, как правило, универсальные модели работают немного хуже, чем те, которые предназначены специально для подачи или отвода.
• Комбинированные устройства имеют два отверстия в корпусе для одновременного подключения к вытяжному и приточному воздуховодам.

Вентиляционный диффузор можно установить в трех местах: на потолке, на стене, на полу. В соответствии с этим различают потолочные, напольные и настенные модели. Напольные диффузоры используются очень редко, когда принудительная вентиляция проходит через подвал. Настенные конструкции также встречаются редко. Потолочные модели в основном распространены на практике.

Конструктивные особенности

Различные по способу крепления и назначению модели имеют узконаправленные конструктивные особенности. Отличить:

• Вихревые модели востребованы в помещениях, где важен быстрый воздухообмен. Например, ванная, кухня, туалет. Конструкция увеличивает скорость потока воздуха, качественное его перемешивание. Это достигается за счет особого радиального расположения перемычек. Воздушный поток, проходящий через них, закручивается, как в воронке. Внутренняя конструкция потолочной вихревой модели обычно имеет форму цилиндра, решетки любой формы с обязательно расположенными по окружности отверстиями. Может быть оснащен дополнительной крыльчаткой за решеткой. Если крыльчатка подвижная, то это дает возможность управлять ею, выбирая скорость вращения, которых несколько.
• Так называемые щелевые диффузоры конструктивно отличаются наличием щелей, через которые поступает воздух. Их количество варьируется в зависимости от модели от 1 до 6, высота от 0,8 до 2,5 см. Эти модели монтируются в подвесные потолки, могут иметь функцию направления потока воздуха. Модели востребованы для небольших помещений, где необходима система вентиляции малой или средней мощности. Модели могут иметь возможность регулировать направление движения воздуха (например, жалюзи кондиционера). Они могут быть любой формы, в том числе узкими и длинными.
• Модель для струйной печати имеет диффузор приточного воздуха. Существуют стандартные и подвижные конструкции. Их особенность в том, что свежий воздух поступает в виде струй, при этом увеличивается дальность и скорость его подачи.
• Перфорированные модели могут работать как на приток, так и на вытяжку воздуха из помещения. Они снабжены множеством мелких отверстий, через которые проходит воздух, равномерно и сбалансированно распределяемый в пространстве.

Регулируемые модели воздухораспределителей имеют в своей конструкции выдвижные пластины, с помощью которых можно изменять пропускную способность. Их еще называют анемостатами. Регулировка происходит поворотом по часовой стрелке или наоборот центральной части устройства. При этом подвижно закрепленные ламели закрывают или открывают пути движения воздуха.

Если диффузор является частью дорогостоящей и сложной системы мониторинга климата, он может иметь датчики, анализирующие состав воздуха.

Как выбрать диффузор для вентиляции

Для конкретной вентиляционной системы диффузор подбирается исходя из нескольких требований:

1. Размеры сечения Этот параметр должен соответствовать диаметру воздуховода, к которому будет крепиться изделие.
2. Вторым важным требованием является соответствие производительности продукта потребностям обустраиваемой жилплощади.
3. Материал корпуса должен соответствовать характеру помещения и температуре проходящего через него воздуха. Если изделие будет располагаться снаружи, лучше выбрать модель диффузора с металлическим корпусом, если внутри – подойдет пластиковый вариант. При этом следует учитывать материал вентиляционного канала. Пластик подойдет к пластику, металл к металлу.
4. Ассортимент выпускаемой промышленностью продукции имеет множество декоративных решений. Выбор диффузора по этому критерию возможен, чтобы соответствовать стилю помещения или вкусу покупателя.

Способы монтажа

Практикуются три способа подключения диффузора к вентиляции:

• В существующую вентиляционную решетку в стене;
• К жесткому или гибкому материалу воздуховода
• Используется в качестве промежуточного звена между изделием и внутренним вентиляционным выходом камеры статического давления.

Все модели воздухораспределителя конструктивно оснащены средствами фиксации при навеске. Это защелки или отверстия под саморезы.

При креплении к жесткому материалу конструкция и входные параметры изделия должны совпадать, чтобы изделие можно было установить в проем. Используется тройник-разветвитель, который вставляется в вентиляционную трубу. Устройство подключается к третьему, свободному выходу. При этом выход тройника подбирается необходимого для устройства размера. Чтобы их было удобно подключать. О надежной фиксации укажут защелки, которые при запирании издают характерный звук.

Для натяжных потолков крепление происходит по типу встраиваемых светильников. Модели большого веса устанавливаются с помощью подвесов или штырей к настоящему потолку или саморезов.

При подсоединении диффузора к втулке или гофре из мягкого металла сначала из вентиляционного канала вытягивается гибкий металлический конец. Далее к нему подключается изделие. Затем гофра возвращается обратно в отверстие, а следом за ним и диффузор. Окончание ввода завершится характерным щелчком, что означает срабатывание защелок. Диффузор должен ровно соединиться с отверстием в потолке или стене. Щелей не должно оставаться.

Барокамера или адаптер подавляют слишком активную вентиляцию. Но он монтируется в достаточно большой зазор между настоящим и подвесным потолком. То, что они «крадут» высоту потолка, является недостатком их применения. Плюс — отсутствие сквозняков. Принцип его благотворного действия в равномерном перемешивании в емкости напорной камеры и беспрепятственной его подаче через поверхность колосника.

Внешне конструкция параллелепипедная, отверстие под диффузор расположено снизу. Сбоку или сверху делается отверстие для вентиляционной трубы разного размера.

Адаптеры бывают разных моделей: со съемным фильтром, с поворотным клапаном, с делителем массы воздуха. Стандартные адаптеры изготавливаются из пластика или стали.

В системе вентиляции диффузоры выполняют определенную важную функцию.
