Принцип работы ступенчатого стабилизатора напряжения: Принцип работы стабилизаторов напряжения

Содержание

виды приборов и технологий стабилизации

Содержание

Технология стабилизации напряжения, основанная на эффекте феррорезонанса

В 1938 году был изобретен и запатентован феррорезонансный трансформатор (автор Джозеф Сола). Именно это устройство, изначально названное «трансформатор постоянного напряжения», стали впервые использовать для стабилизации параметров электрической энергии, так как оно за счет электромагнитного явления, называемого феррорезонансом, при колебаниях входного напряжения сохраняло неизменным значение выходного.

Отметим, что феррорезонансный эффект не регулирует напряжение напрямую, однако при правильном применении позволяет минимизировать влияние первичного (входного) напряжения на вторичное (выходное).

Феррорезонансный трансформатор включает в себя две магнитные цепи (обмотки) со слабой связью друг с другом. Магнитопроводы цепей имеют различную магнитную проницаемость, поэтому во время работы выходная цепь находится в режиме постоянного насыщения, а входная, наоборот, не достигает насыщенности.

Благодаря этому даже значительные отклонения напряжения на входе не приводят к существенным колебаниям на выходе. Разница между величиной фактически снимаемого с трансформатора напряжения и его номинальным значением обычно не превышает пяти процентов (при соблюдении определённых условий).

Феррорезонансные трансформаторы выпускаются по сей день, правда, современные модели из-за высокой цены и некоторых особенностей эксплуатации, практически не используются в качестве стабилизаторов напряжения.

Первые стабилизаторы напряжения в СССР

В нашей стране разработки приборов, обеспечивающих коррекцию переменного напряжения, начались в конце 1950-х годов. Именно тогда возникла потребность в качественном электропитании бытовой техники, начавшей массово появляться в советских квартирах и домах.

За основу для первых серийных стабилизаторов отечественные инженеры взяли описанную выше технологию феррорезонанса – она не требовала сложной схемы и, самое главное, полностью удовлетворяла существующие на тот момент требования к качеству электропитания.

В широкий обиход советские феррорезонансные стабилизаторы вошли уже в 1960-х годах. Их конструкция включала в себя автотрансформатор, входной и фильтрующий дроссель, а также конденсатор.

Данные изделия не отличались большой мощностью и в основном были рассчитаны на 200-300 Вт. Но этого вполне хватало для питания типичных нагрузок того времени: цветных и чёрно-белых телевизоров, радиоаппаратуры, магнитофонов и измерительных приборов (более мощные трехфазные стабилизаторы использовались для защиты ответственного электрооборудования на промышленных предприятиях).

В течение 1960-1970-х годов наибольшее распространение в бытовом секторе получили модели ТСН-170, ФСН-200, СНБ-200, СН-200, УСН-200, ТСН-200 СН-250, СН-315 и СНП-400 (цифра в названии означает выходную мощность устройства). Перечисленные устройства выпускались как в пластиковых, так и металлических корпусах и предназначались для настенного или напольного размещения. Для сети предусматривался выведенный шнур со штепсельной вилкой, для нагрузки – розеточное гнездо.

Использовались советские феррорезонансные стабилизаторы в первую очередь для защиты телевизоров от сильно завышенного или заниженного сетевого напряжения: они обеспечивали возможность нормального приема телевизионных передач, сохранность и увеличение срока службы кинескопа, ламп и других элементов телевизионного приёмника.

Что касается технических характеристик, то данные изделия в основном были рассчитаны на работу от сети переменного тока с частотой 50 Гц и номинальным напряжением 127 или 220 В. При этом рабочий диапазон входных напряжений составлял 85-140 В (для сети 127 В) и 155-250 В (для сети 220 В). Приборы имели коэффициент полезного действия не менее 80%, не боялись перегрузок и коротких замыканий. Кроме того, феррорезонансные стабилизаторы благодаря отсутствию электромеханических частей имели длительный срок службы. У некоторых пользователей сделанные во времена СССР устройства до сих пор исправно работают!

Были у этих стабилизаторов и свои недостатки: постоянный гул при работе (доходил до 32 дБА), существенные искажения формы выходного напряжения, большая зависимость от входной частоты и величины подключённой нагрузки, а также сильное электромагнитное поле, которое при близком расположении к телевизору создавало помехи в его работе.

Отметим, что разработки в области стабилизации сетевого напряжения велись в СССР непрерывно, поэтому параллельно с феррорезонансными стабилизаторами с конвейеров профильных заводов выходили и приборы иных типов. В частности, автотрансформаторные регуляторы моделей АРН-250, АРБ-400 и АТ-2, которые предполагали ручное поддержание выходного напряжения в установленных пределах. Однако ни одна разновидность изделий не получила в советский период такого распространения, как стабилизаторы на базе феррорезонанса.

Лишь с начала 90-х годов, когда в нашей стране появляется большое количество требовательной к качеству электропитания зарубежной бытовой техники и электроники, российские производители начинают выпуск стабилизаторов напряжения, в основу которых положены рассмотренные далее технологии.

Стабилизация напряжения с помощью сервопривода

В 1960-х стали активно распространяться сервоприводы – специальные электромоторы, механизм которых мог поворачиваться под разным углом и удерживать необходимое положение.

В тех же годах сервопривод начал использоваться и в стабилизаторах напряжения. Так, в 1961 году был запатентован электромеханический стабилизатор, силовая честь которого состояла из регулируемого автотрансформатора, подвижного токосъемного контакта с приводом от двигателя постоянного тока и источника напряжения собственных нужд. Прибор позволял автоматически стабилизировать сетевое напряжение, не искажая при этом форму его кривой.

Сегодня электромеханические стабилизаторы по-прежнему выпускаются и несмотря на разнообразие моделей имеют схожий принцип работы – плата управления сравнивает значение напряжения на входе изделия с установленным образцовым. В случае различия этих двух параметров сервопривод с графитовым ползунком, роликом или щеткой (в зависимости от конкретной модели стабилизатора) перемещается по обмотке автотрансформатора и подключает к цепи количество витков, достаточное для получения выходного напряжения максимально приближенного к эталонной величине.

Такой принцип работы сопряжен с существенными недостатками. Речь, в первую очередь, о невысокой скорости срабатывания – сервоприводу при возникновении сетевого отклонения требуется определенное время, чтобы передвинуть токосниматель в необходимое положение. Кроме того, быстрый механический износ подвижных деталей обуславливает необходимость их периодической замены.

Шум при передвижении щеток сервопривода, возможное искрение во время работы и громоздкая конструкция создают дополнительные сложности при бытовой эксплуатации данных устройств.

Подробнее об электромеханических стабилизаторах можно узнать в статье «Электромеханические стабилизаторы напряжения».

Релейная технология стабилизации напряжения

Появившееся еще в 19 веке электромеханическое реле – это, наверное, самый распространённый в автоматике элемент. В нашей стране оно сначала применялось в промышленности для управления технологическими процессами, а затем вошло и в состав различной бытовой техники. Разработка в СССР стабилизаторов напряжения, действующих на основе релейного элемента и получивших соответствующее название «релейные», приходится на 1970-е годы.

Основные элементы типичного релейного стабилизатора – это автотрансформатор, электронная плата управления и блок силовых реле, каждое из которых по сути представляют собой автоматический выключатель, соединяющий или разъединяющий электрическую цепь под внешним воздействием либо при достижении определенных параметров.

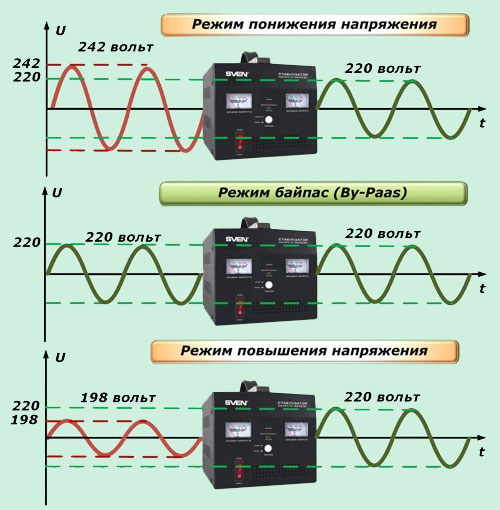

Во время работы релейного стабилизатора управляющая плата постоянно контролирует входное напряжение и в случае его отклонения от номинальных показателей подает сигнал на релейный блок. Последующее замыкание (размыкание) определённого реле коммутирует обмотки трансформатора и обеспечивает необходимый для нейтрализации входного искажения коэффициент трансформации.

Устройства данного типа имеют повышенную скорость срабатывания, но регулировка сетевого напряжения выполняется ступенчато (не плавно), что сказывается на форме подаваемого на нагрузку сигнала. Кроме того, срабатывание реле всегда сопровождается щелчками, создающими определенный шум во время работы устройства.

Подробнее о данном типе стабилизаторов можно узнать в статье «Релейные стабилизаторы напряжения».

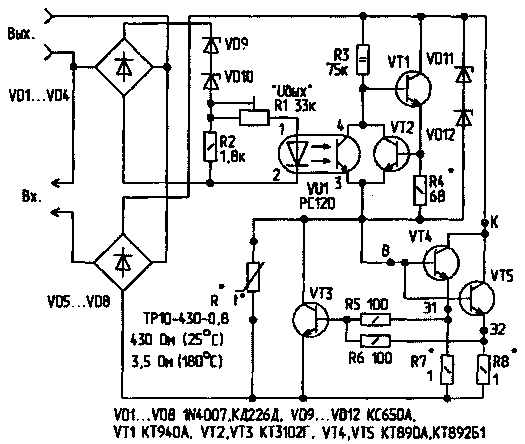

Стабилизация напряжения на основе тиристоров и симисторов

Активное проникновение в электротехнику полупроводниковых компонентов нашло своё отражение и в вопросе стабилизации электрической энергии. В конце 1970-х начались разработки стабилизаторов напряжения, работающих на основе тиристоров – полупроводниковых приборов, имеющих два состояния «закрытое» с низкой проводимостью и «открытое» с высокой.

Обычно тиристоры используются как силовые ключи в различных электронных устройствах, например, в переключателях скорости электродвигателей, таймерах, диммерах и т.д. Отметим, что тиристоры в зависимости от конструкции могут проводить ток как в одном направлении, так и в двух (приборы второго типа получили название – симисторы).

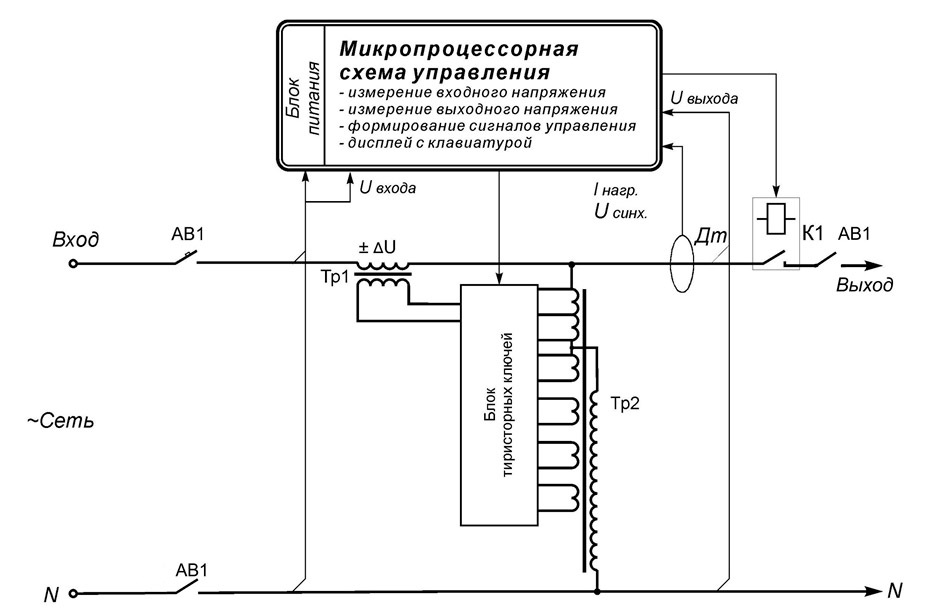

Тиристорные и симисторные стабилизаторы напряжения по принципу своей работы схожи с релейными и отличаются лишь тем, что коммутация обмоток автотрансформатора выполняется не релейными блоками, а электронными, состоящими из тиристоров или симисторов. Применение таких блоков позволяет регулировать напряжение гораздо быстрее, чем с помощью классических электромеханических реле. Другие преимущества данной технологии: абсолютная бесшумность работы и отсутствие требующих технического обслуживания деталей.

Сегодня симисторные и тиристорные стабилизаторы являются одними из самых распространённых и популярных, что, однако, не отменяет их главного недостатка – ступенчатого регулирования напряжения (аналогично релейным моделям).

Более подробно о тиристорных и симисторных стабилизаторах рассказано в статье «Электронные стабилизаторы напряжения».

Технология двойного преобразования энергии

Инверторы и выпрямители – статические преобразователи напряжения, совместное использование которых в 1980-х породило технологию двойного бестрансформаторного преобразования энергии. Данная технология в течение нескольких десятилетий успешно применялась в онлайн ИБП, а в 2015 году была использована и при создании стабилизаторов напряжения нового поколения. Полученные устройства, названые инверторными стабилизаторами, обеспечили непревзойдённые технические характеристики и стали настоящим прорывом в своей отрасли.

Инверторные стабилизаторы избавлены от громоздкого автотрансформатора и каких-либо электромеханических частей, силовая часть приборов состоит исключительно из электронных модулей: выпрямителя, накопительной емкости и инвертора.

Работа такого стабилизатора заключается в двукратном преобразовании поступающего на вход напряжения. Сначала оно с помощью выпрямителя преобразуется в постоянное, затем проходит через промежуточную (накопительную) емкость и попадает на инвертор, где снова становится переменным. В итоге на выход устройства подаётся снятое с инвертора напряжение, которое обладает точным значением и синусоидальной формой.

Важно!
Двойное преобразование в инверторных стабилизаторах является штатным рабочим процессом и осуществляется постоянно, а не только в момент отклонения сетевых параметров от нормы. Именно из-за этого данные устройства отличаются мгновенным срабатыванием и бесступенчатой стабилизацией, а генерируемая ими идеальная синусоидальная форма выходного сигнала не зависит от любых колебаний и помех во внешней сети. Кроме того, инверторные стабилизаторы работают в расширенном диапазоне входного напряжения и способны обеспечить эталонную точность стабилизации.

В настоящее время инверторные стабилизаторы удовлетворяют даже самые жесткие требования к качеству электропитания и входят в число наиболее популярных устройств в соответствующем им сегменте рынка.

Подробнее об инверторных стабилизаторах читайте в статье «Инверторные стабилизаторы: устройство, принцип работы, преимущества и недостатки».

Стабилизатор напряжения — типы и принцип работы, характеристики и устройство.

Это устройства для автоматического поддержания напряжения на уровне 220 В при его высоких или низких значениях в питающей электросети. Защищают от его резких и значительных скачков и перепадов, фильтруют входные помехи и обеспечивают качественное электропитание приборов и оборудования в пределах их паспортных характеристик, тем самым повышая надёжность их эксплуатации и продлевая срок службы.

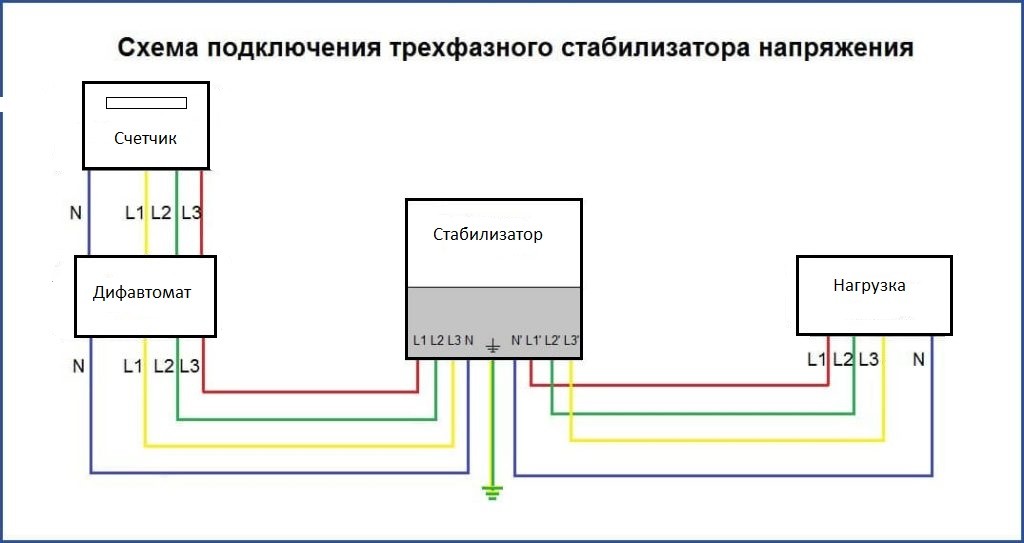

Выпускаются однофазные (220 В) и трёхфазные (380 В) стабилизаторы напряжения. Они подразделяются на несколько типов в зависимости от принципа работы, рабочих и эксплуатационных характеристик. Единственный их недостаток — они не могут питать электроприборы как при слишком глубоких провалах (менее 80-90 вольт) и перенапряжения (более 310-320 вольт) электросети, так и при отключениях электричества.


Типы, устройство и принцип работы

Феррорезонансные стабилизаторы напряжения. Были разработаны в середине 60 годов прошлого века, их принцип работы основан на использовании явления магнитного насыщения ферромагнитных сердечников трансформаторов или дросселей. Применялись такие устройства для регулировки напряжения питания бытовой техники (телевизор, радиоприёмник, холодильник и т.п.).

Феррорезонансный стабилизатор напряжения

Их преимущество заключается в высокой точности 1-3% и быстрой (для того времени) скорости регулирования. Недостаток — повышенный уровень шума и зависимость качества стабилизации от величины нагрузки. Современные устройства лишены этих недостатков, но стоимость их равна или выше стоимости ИБП (Источника Бесперебойного Питания) на такую же мощность, вследствие чего они широкого распространения в качестве бытовых не получили.

Электромеханические стабилизаторы напряжения. В 60-80-е годы прошлого века для регулирования напряжения применялись автотрансформаторы с ручной корректировкой (ЛАТР), вследствие чего приходилось постоянно следить за вольтметром (стрелочный или светящаяся линейка) и, при необходимости, вручную крутить ползунок с токосъёмными щётками. В настоящее время принцип работы автоматизирован с помощью электродвигателя с редуктором (сервопривода).

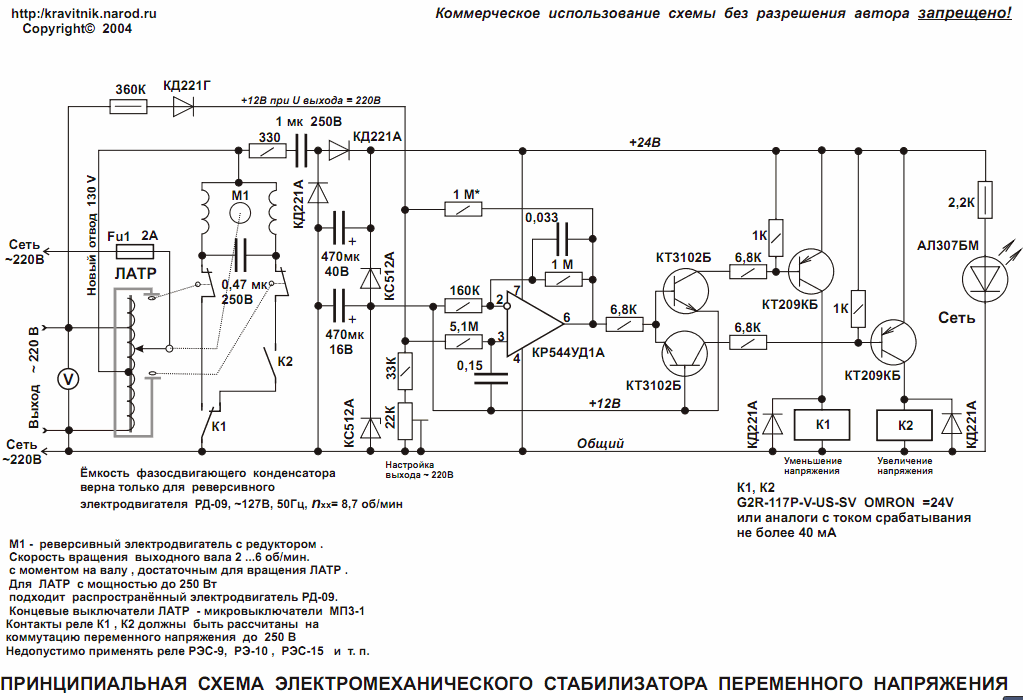

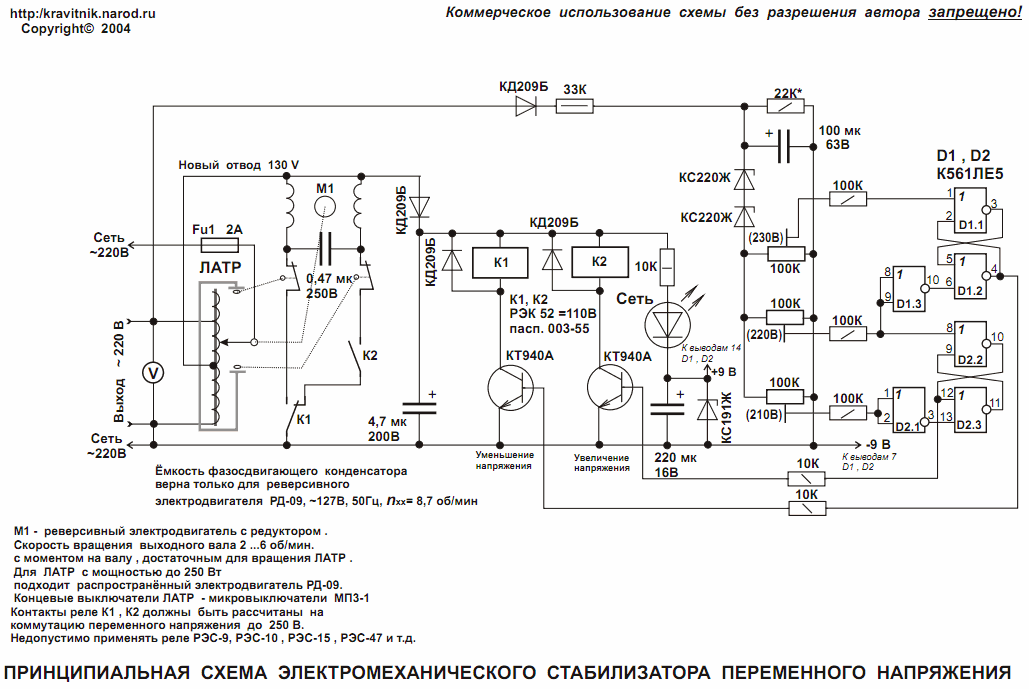

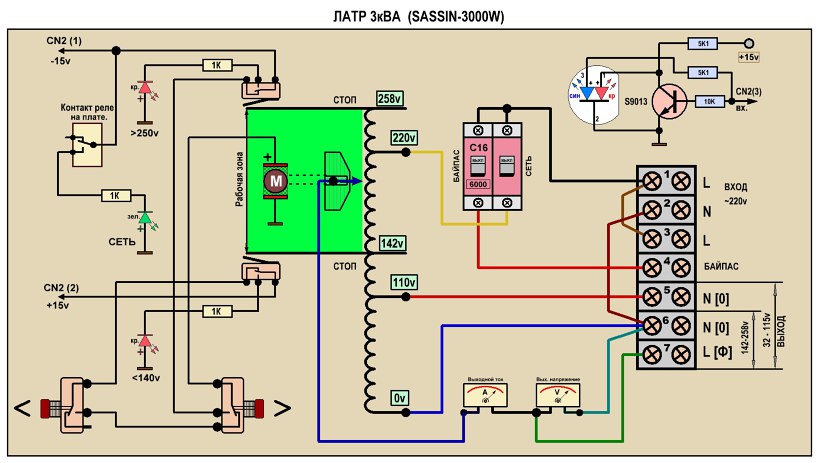

Электромеханический стабилизатор напряжения

Единственные достоинства электромеханических стабилизаторов напряжения — низкая цена и хорошая точность регулировки 2-3%. Недостатков много — низкая скорость регулирования из-за инерционности двигателя и повышенный уровень шума: шумит электродвигатель и редуктор, и практически постоянно, т. к. отслеживаются изменения с шагом 2-4 вольта. Плюс к этому, добавляется повышенный износ механический частей и недолгий общий ресурс работы устройства в целом, что подтверждается сроком гарантии всего в 1 год. Также при резком увеличении значений сети часто кратковременно отключается нагрузка, т.к. стабилизатор не успевает погасить этот скачок, и напряжение на ней превышает максимально допустимое значение.

Вследствие всего вышесказанного получили распространение как дешёвые стабилизаторы для питания недорогой домашней электротехники.

Электронные стабилизаторы напряжения. Наиболее широкий класс устройств ступенчатого регулирования, обеспечивающих исключительное постоянство электропитания нагрузки с заданной точностью в широких пределах изменения входной сети. Принцип работы основан на автоматическом переключении секций автотрансформатора с помощью силовых ключей (реле, тиристоры, симисторы).

Структурная схема электронного трансформаторного стабилизатора напряжения

К их достоинствам можно отнести: высокое быстродействие, очень широкий входной диапазон, отсутствие искажения формы напряжения, высокий КПД, низкий уровень шума (только от вентиляторов охлаждения). Точность стабилизации определяется количеством ступеней регулирования и, в зависимости от модели, может составлять от 5 до 0.5%, а некоторые модели даже имеют возможность коррекции в пределах 210-230 вольт для лучшей адаптации к импортному оборудованию. Необходимо особо отметить высокую надёжность 3-х фазных конфигураций, где каждую фазу в отдельности регулирует независимый однофазный блок.

Электронный трансформаторный стабилизатор напряжения

Несмотря на высокую стоимость, электронные стабилизаторы напряжения — это оптимальное соотношение цена/качество, и они заслуженно нашли наибольшее распространение на рынке высококачественных электроприборов.

Инверторные стабилизаторы напряжения. Самый молодой тип регуляторов, начал выпускаться во второй половине 10-х годов нашего столетия. Как и ИБП (источник бесперебойного питания), принцип работы основан на двойном преобразовании сетевого напряжения: сначала оно выпрямляется а затем заново преобразуется в переменное.

Структурная схема электронного инверторного стабилизатора напряжения

Их достоинства, в общем, такие же, как и у электронных стабилизаторов, но есть два существенных положительных отличия.

Во-первых, они не содержат трансформаторов и поэтому имеют небольшой вес и габариты, а во-вторых, они ещё имеют два встроенных электронных байпаса: автоматический и ручной.

К недостаткам можно отнести то, что в трёхфазных моделях при неполадках в любом контуре регулирования фазы два остальных тоже отключаются.

Электронные инверторные стабилизаторы напряжения

В общем, у инверторных стабилизаторов напряжения есть определённое будущее и существенный сектор применения


Основные характеристики

Мощность, отдаваемая в нагрузку, у качественных стабилизаторов эта характеристика постоянна и составляет 100% во всём рабочем диапазоне входного напряжения; в дешёвых моделях она будет падать пропорционально его снижению и может достигать 50-60% от номинала при значениях в сети 150-170 вольт. Запас по мощности должен составлять 25-30% от максимальной подключенной нагрузки.

Диапазон входного напряжения. Наряду с точностью стабилизации, является важнейшей характеристикой стабилизатора. Состоит из двух категорий:

  • рабочий — когда отклонения питающей электросети находятся в допустимых пределах, при которых на выходе обеспечивается заявленная величина стабилизации, например 220±5%;
  • предельный — когда стабилизатор переходит в режим компенсации сетевого напряжения, при котором его значения на выходе могут отличаться от номинала 220 В в большую или меньшую стороны до 15-18%. При превышении предельного диапазона, он обесточит нагрузку, сам при этом оставаясь подключенным к сети для её контроля, и при её возвращении обратно в рабочий, самостоятельно опять подаст напряжение в подключенные приборы.

Точность стабилизации выходного напряжения гарантируется только в рабочем входном диапазоне и может составлять 0,5-7% в зависимости от модели стабилизатора.

Перегрузочная способность — это устойчивость к кратковременным перегрузкам от электроприборов, имеющих высокие пусковые токи (например, электродвигатель погружного насоса, холодильника и т.п.).

Защита от перегрузки и короткого замыкания на выходе. В случае перегрузки стабилизатора напряжения, когда с него начинает сниматься мощность значительно превышающая номинальную в течение определённого периода времени (от 0,1 сек. до 1 мин. или немного более), срабатывает система защиты (время срабатывания зависит от величины перегрузки), которая отключит стабилизатор и тем самым предотвратит его поломку. Если в нём заложен функционал однократного повторного включения, то он снова включится в работу спустя некоторое время. Если при повторном включении перегрузка не устранилась, то он отключится окончательно, и уже потребуется вмешательство человека для выявления и устранения причин перегрузки или короткого замыкания.

Выходной контактор. В случае аварии стабилизатора или резкого импульсного скачка входного напряжения, он мгновенно отключит электроприборы и предотвратит их перегорание.

Коррекция выходного напряжения. Наличие в некоторых моделях стабилизаторов возможности задания специальных значений на выходе в диапазоне 210-230 вольт, что помогает решить одновременно несколько проблем:

  • возможно установить западный стандарт 230В для импортных электроприборов, без подобной функции возможны сбои в их работе;
  • для ламп накаливания можно установить 210 вольт, что значительно увеличит срок их службы, световой же поток останется в пределах, заявленных производителем.

Автоматическое включение стабилизатора при возврате входного напряжения в рабочий диапазон. Т.к. стабилизатор отключает нагрузку в случае выхода параметров электросети за предельные значения, он должен также автоматически и подключать её, если входное напряжение вернулось в рабочие пределы, иначе придётся это делать вручную.

Наличие на входе и выходе стабилизатора напряжения фильтров подавления импульсных помех. Это полезная функция, которая защитит электроприборы от помех в радиочастотном диапазоне.

Климатическое исполнение. Большинства выпускаемых стабилизаторов напряжения имеют защиту IP20 и предназначены для установки в помещениях с температурой окружающей среды +5…+35°С, с относительной влажностью воздуха 35-90%, с атмосферой, не содержащей пыли, водяных брызг и т.д. Если температура будет опускаться ниже 0°С, потребуется установка в шкаф с подогревом. Начиная с 2012 года ведущие производители начали выпуск стабилизаторов со специальной климатической обработкой внутренних узлов, рассчитанных на температуру эксплуатации от -40 до +40°С.

Гарантийный и реальный срок службы. Ведущие производители дают 5-6 летнюю гарантию на свои стабилизаторы напряжения, а общий срок их службы с неизменностью рабочих характеристик составляет не менее 12-13 лет.

Стоимость. Косвенный показатель качества и надёжности.

Например, инверторный стабилизатор Штиль IS12000 наиболее предпочтителен для большинства применений.

Закажите у нас стабилизатор напряжения «под ключ»!

  • выезд специалиста и подбор стабилизатора;
  • доставка и подключение стабилизатора;
  • сервисное и гарантийное сопровождение.

Посмотрите нашу ФОТОГАЛЕРЕЮ
установленных стабилизаторов напряжения!

Типы регуляторов напряжения и принцип работы | Артикул

СКАЧАТЬ PDF

Получайте ценные ресурсы прямо на свой почтовый ящик – рассылка раз в месяц

Подписаться

Мы ценим вашу конфиденциальность


Как работает регулятор напряжения?

Регулятор напряжения представляет собой схему, которая создает и поддерживает фиксированное выходное напряжение независимо от изменений входного напряжения или условий нагрузки.

Регуляторы напряжения (VR) поддерживают напряжение от источника питания в диапазоне, совместимом с другими электрическими компонентами. Хотя регуляторы напряжения чаще всего используются для преобразования мощности постоянного тока в постоянный, некоторые из них также могут выполнять преобразование мощности переменного тока в переменный или переменный в постоянный. В этой статье речь пойдет о регуляторах напряжения постоянного/постоянного тока.

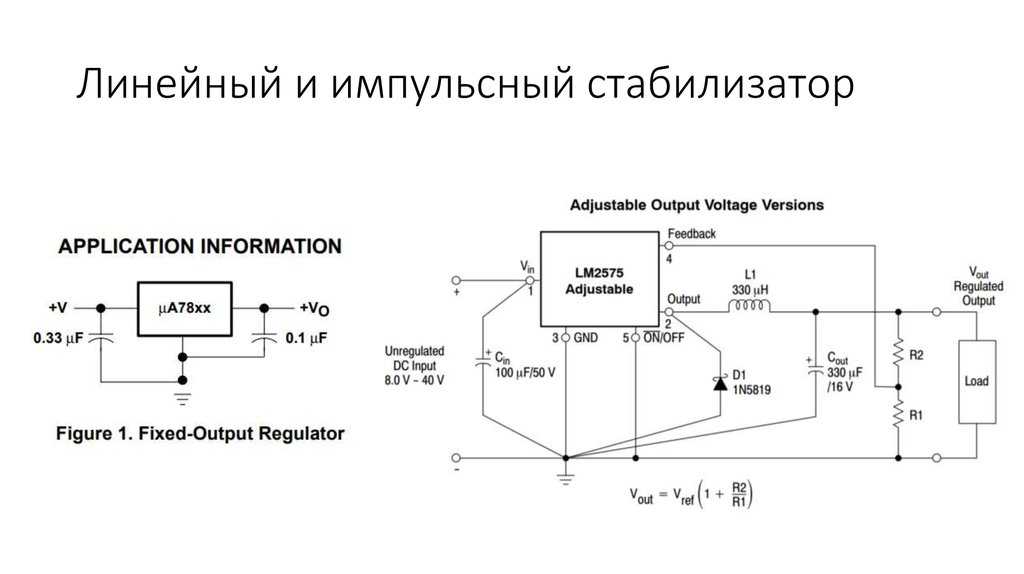

Типы регуляторов напряжения: линейные и импульсные

Существует два основных типа регуляторов напряжения: линейные и импульсные. Оба типа регулируют напряжение в системе, но линейные стабилизаторы работают с низким КПД, а импульсные стабилизаторы — с высоким КПД. В высокоэффективных импульсных стабилизаторах большая часть входной мощности передается на выход без рассеяния.

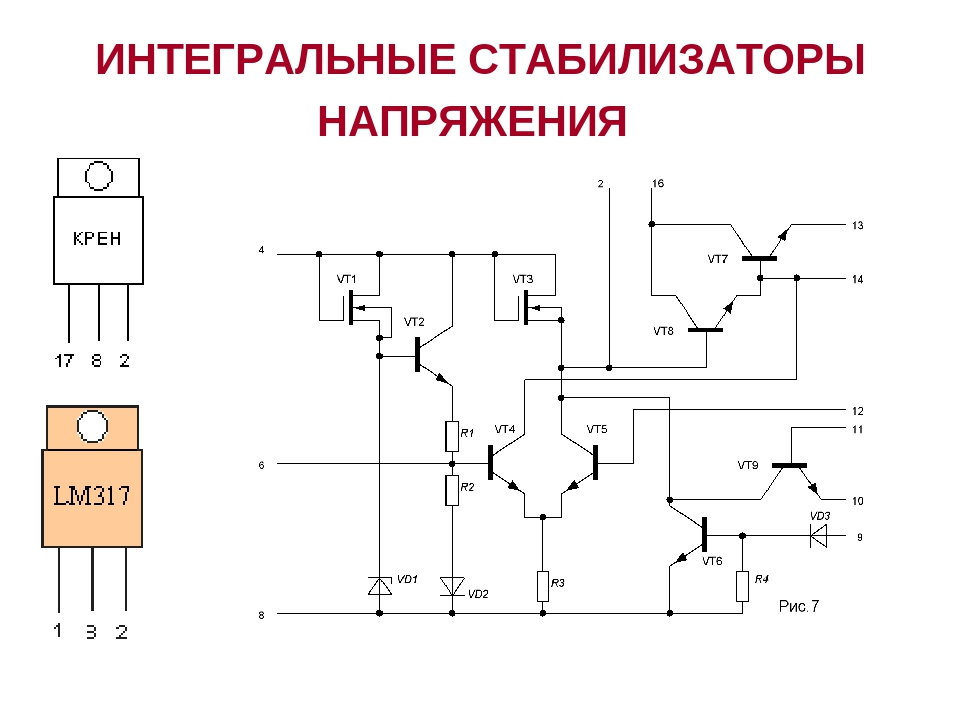

Линейные регуляторы

В линейном регуляторе напряжения используется активное проходное устройство (такое как BJT или MOSFET), которое управляется операционным усилителем с высоким коэффициентом усиления. Чтобы поддерживать постоянное выходное напряжение, линейный регулятор регулирует сопротивление проходного устройства, сравнивая внутреннее опорное напряжение с дискретизированным выходным напряжением, а затем сводя ошибку к нулю.

Линейные регуляторы представляют собой понижающие преобразователи, поэтому по определению выходное напряжение всегда ниже входного. Однако у этих стабилизаторов есть несколько преимуществ: они, как правило, просты в конструкции, надежны, экономичны, имеют низкий уровень шума и пульсации выходного напряжения.

Для работы линейных регуляторов, таких как MP2018, требуется только входной и выходной конденсатор (см. рис. 1) . Их простота и надежность делают их интуитивными и простыми устройствами для инженеров, и часто они очень рентабельны.

Рис. 1: Линейный регулятор MP2018

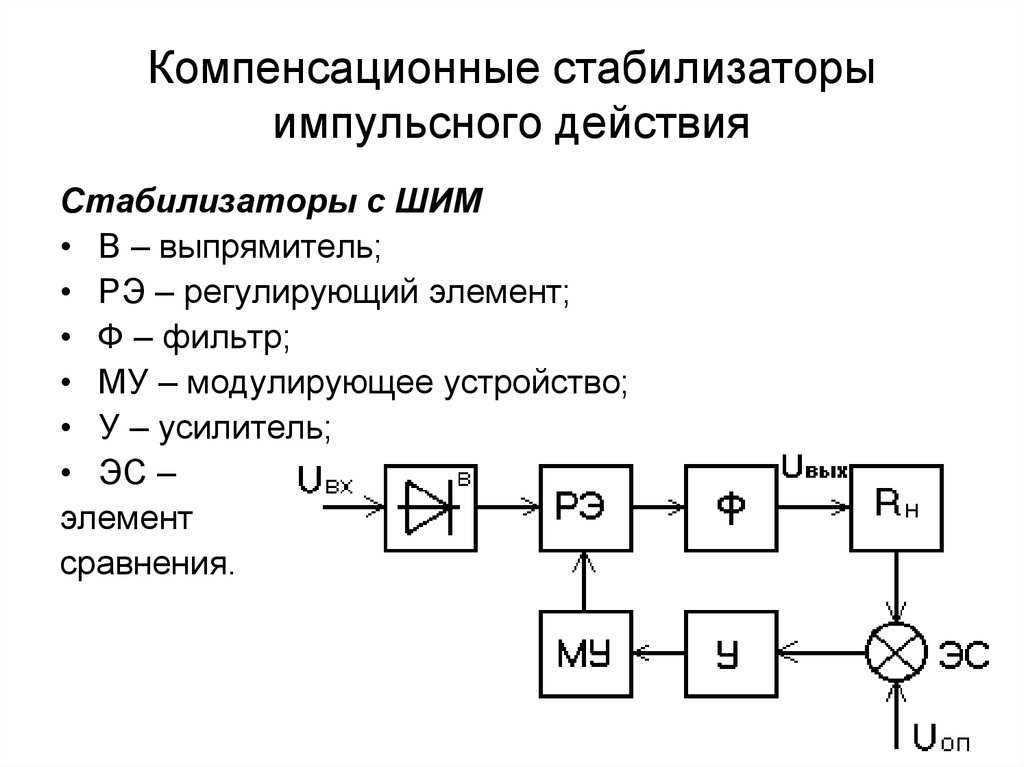

Импульсные регуляторы

Схема импульсного регулятора, как правило, более сложная для проектирования, чем линейный регулятор, и требует выбора номиналов внешних компонентов, настройки контуров управления для обеспечения стабильности и тщательной компоновки схемы.

Импульсные регуляторы могут быть понижающими преобразователями, повышающими преобразователями или их комбинацией, что делает их более универсальными, чем линейные регуляторы.

Преимущества импульсных стабилизаторов заключаются в том, что они высокоэффективны, имеют лучшие тепловые характеристики и могут поддерживать более высокий ток и более широкий диапазон V IN / V OUT приложения. Они могут достигать эффективности более 95% в зависимости от требований приложения. В отличие от линейных стабилизаторов, для импульсной системы питания могут потребоваться дополнительные внешние компоненты, такие как катушки индуктивности, конденсаторы, полевые транзисторы или резисторы обратной связи. HF920 является примером импульсного стабилизатора, обеспечивающего высокую надежность и эффективное регулирование мощности (см. рис. 2) .

Рис. 2. Импульсный регулятор HF920

Ограничения регуляторов напряжения

Одним из основных недостатков линейных регуляторов является то, что они могут быть неэффективными, так как рассеивают большое количество энергии в определенных случаях использования. Падение напряжения линейного регулятора сравнимо с падением напряжения на резисторе. Например, при входном напряжении 5 В и выходном напряжении 3 В между клеммами возникает падение на 2 В, а КПД ограничен 3 В/5 В (60%). Это означает, что линейные регуляторы лучше всего подходят для приложений с более низким напряжением V IN / V OUT дифференциал.

Важно учитывать предполагаемое рассеивание мощности линейного регулятора при применении, поскольку использование более высоких входных напряжений приводит к высокому рассеиванию мощности, что может привести к перегреву и повреждению компонентов.

Другим ограничением линейных стабилизаторов напряжения является то, что они способны только к понижающему (понижающему) преобразованию, в отличие от импульсных стабилизаторов, которые также обеспечивают повышающее (повышающее) и понижающе-повышающее преобразование.

Импульсные стабилизаторы очень эффективны, но некоторые недостатки включают то, что они, как правило, менее рентабельны, чем линейные регуляторы, больше по размеру, более сложны и могут создавать больше шума, если их внешние компоненты не выбраны тщательно. Шум может быть очень важен для данного приложения, так как шум может влиять на работу и характеристики схемы, а также на характеристики электромагнитных помех.

Топологии импульсных регуляторов: понижающий, повышающий, линейный, LDO и регулируемый

Существуют различные топологии линейных и импульсных регуляторов. Линейные регуляторы часто полагаются на топологии с малым падением напряжения (LDO). Импульсные стабилизаторы бывают трех распространенных топологий: понижающие преобразователи, повышающие преобразователи и повышающе-понижающие преобразователи. Каждая топология описана ниже:

Регуляторы LDO

Одной из популярных топологий для линейных стабилизаторов является регулятор с малым падением напряжения (LDO). Линейные стабилизаторы обычно требуют, чтобы входное напряжение было как минимум на 2 В выше выходного напряжения. Однако регулятор LDO предназначен для работы с очень небольшой разницей напряжений между входными и выходными клеммами, иногда всего 100 мВ.

Понижающие и повышающие преобразователи

Понижающие преобразователи (также называемые понижающими преобразователями) принимают более высокое входное напряжение и производят более низкое выходное напряжение. И наоборот, повышающие преобразователи (также называемые повышающими преобразователями) потребляют более низкое входное напряжение и производят более высокое выходное напряжение.

Понижающе-повышающие преобразователи

Понижающе-повышающий преобразователь представляет собой одноступенчатый преобразователь, который сочетает в себе функции понижающего и повышающего преобразователя для регулирования выходного напряжения в широком диапазоне входных напряжений, которые могут быть больше или меньше выходного Напряжение.

Управление регулятором напряжения

Четыре основных компонента линейного регулятора — проходной транзистор, усилитель ошибки, источник опорного напряжения и резисторная цепь обратной связи. Один из входов усилителя ошибки устанавливается двумя резисторами (R1 и R2) для контроля выходного напряжения в процентах. Другой вход представляет собой стабильное опорное напряжение (V REF ). Если выбранное выходное напряжение изменяется относительно V REF , усилитель ошибки изменяет сопротивление проходного транзистора для поддержания постоянного выходного напряжения (V ИЗ ).

Для работы линейных регуляторов обычно требуется только внешний входной и выходной конденсаторы, что упрощает их реализацию.

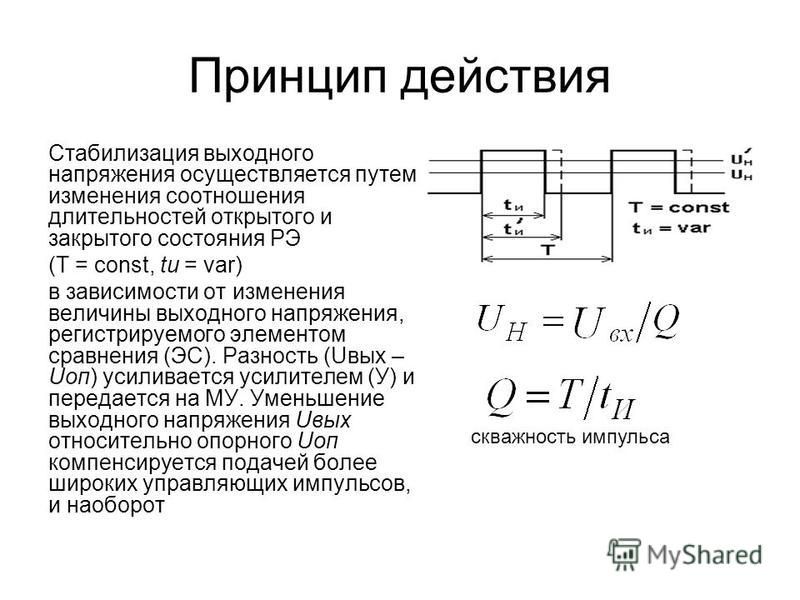

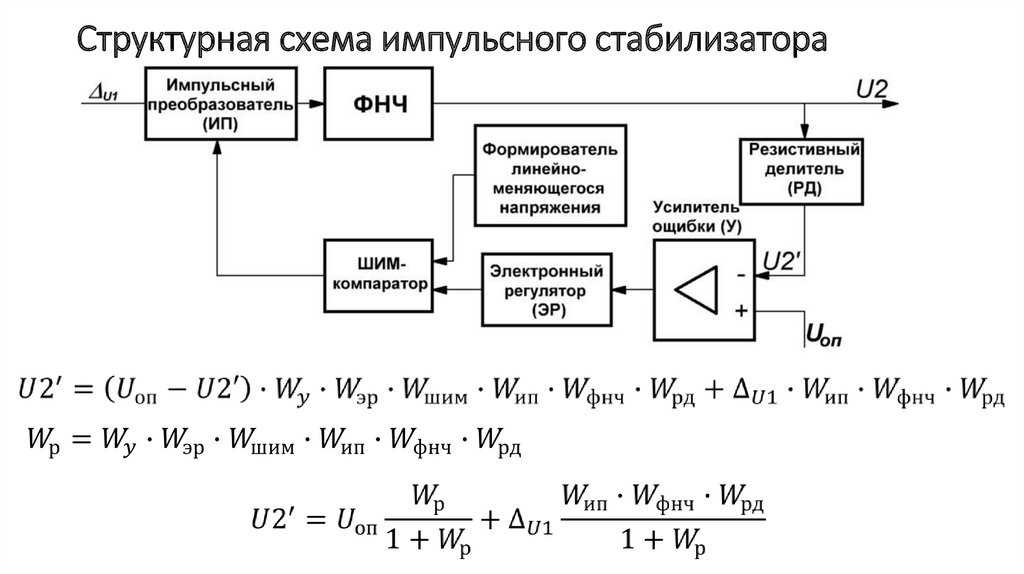

С другой стороны, импульсный регулятор требует больше компонентов для создания цепи. Силовой каскад переключается между V IN и землей для создания пакетов заряда для доставки на выход. Подобно линейному регулятору, имеется операционный усилитель, который считывает выходное напряжение постоянного тока из сети обратной связи и сравнивает его с внутренним опорным напряжением. Затем сигнал ошибки усиливается, компенсируется и фильтруется. Этот сигнал используется для модуляции рабочего цикла ШИМ, чтобы вернуть выход в режим регулирования. Например, если ток нагрузки быстро увеличивается и вызывает падение выходного напряжения, контур управления увеличивает рабочий цикл ШИМ, чтобы обеспечить больший заряд нагрузки и вернуть шину в режим регулирования.

Линейные и импульсные регуляторы

Линейные регуляторы часто используются в приложениях, которые чувствительны к стоимости, шуму, слабому току или ограниченному пространству. Некоторые примеры включают бытовую электронику, такую ​​как наушники, носимые устройства и устройства Интернета вещей (IoT). Например, в таких приложениях, как слуховой аппарат, может использоваться линейный регулятор, поскольку в них нет переключающего элемента, который может создавать нежелательные шумы и мешать работе устройства.

Кроме того, если разработчики в основном заинтересованы в создании недорогого приложения, им не нужно так беспокоиться о рассеиваемой мощности, и они могут положиться на линейный регулятор.

Импульсные регуляторы выгодны для более общих применений и особенно полезны в приложениях, требующих эффективности и производительности, таких как потребительские, промышленные, корпоративные и автомобильные приложения (см. рис. 3) . Например, если приложение требует большого понижающего решения, лучше подойдет импульсный регулятор, так как линейный регулятор может создавать рассеивание высокой мощности, которое может повредить другие электрические компоненты.

Рисунок 3: Понижающий регулятор MPQ4430-AEC1

Каковы основные параметры микросхемы регулятора напряжения?

Некоторые из основных параметров, которые следует учитывать при использовании регулятора напряжения, — это входное напряжение, выходное напряжение и выходной ток. Эти параметры используются для определения того, какая топология VR совместима с IC пользователя.

Другие параметры, включая ток покоя, частоту переключения, тепловое сопротивление и напряжение обратной связи, могут иметь значение в зависимости от применения.

Ток покоя важен, когда эффективность при малой нагрузке или в режиме ожидания является приоритетом. При рассмотрении частоты коммутации в качестве параметра максимизация частоты коммутации приводит к меньшим системным решениям.

Кроме того, тепловое сопротивление имеет решающее значение для отвода тепла от устройства и рассеивания его по системе. Если в состав контроллера входит внутренний МОП-транзистор, то все потери (кондуктивные и динамические) рассеиваются в корпусе и должны учитываться при расчете максимальной температуры ИС.

Напряжение обратной связи — еще один важный параметр, который необходимо проверить, поскольку он определяет минимальное выходное напряжение, которое может поддерживать регулятор напряжения. Стандартно смотреть на опорные параметры напряжения. Это ограничивает более низкое выходное напряжение, точность которого влияет на точность регулирования выходного напряжения.

Как правильно выбрать регулятор напряжения

Чтобы правильно выбрать регулятор напряжения, разработчик должен сначала понять его ключевые параметры, такие как V IN , V OUT , I OUT , системные приоритеты (например, эффективность, производительность, стоимость) и любые дополнительные ключевые функции, такие как индикация исправности (PG) или включение управления.

После того как разработчик определил эти требования, используйте таблицу параметрического поиска, чтобы найти лучшее устройство, отвечающее заданным требованиям. Таблица параметрического поиска является ценным инструментом для проектировщиков, поскольку она предлагает различные функции и пакеты, доступные для соответствия требуемым параметрам вашего приложения.

Каждое устройство MPS поставляется с техническим описанием, в котором указано, какие внешние детали необходимы, и как рассчитать их значения для достижения эффективной, стабильной и высокопроизводительной конструкции. Техническое описание можно использовать для расчета значений компонентов, таких как выходная емкость, выходная индуктивность, сопротивление обратной связи и других ключевых компонентов системы. Кроме того, вы можете использовать инструменты моделирования, такие как DC/DC Designer или программное обеспечение MPSmart, обращаться к примечаниям по применению или обращаться к местному FAE с вопросами.

MPS предлагает широкий выбор эффективных, компактных линейных и импульсных регуляторов напряжения, включая семейство HF500-x, семейство MP171x, MP20056, MP28310, MPQ4572-AEC1 и MPQ2013-AEC1.

Ссылки

Глоссарий по электронике

______________________________

Вы нашли это интересным? Получайте ценные ресурсы прямо на свой почтовый ящик — рассылка раз в месяц!



Технический форум

Получить техническую поддержку



Основные сведения о ступенчатом регуляторе напряжения-ROCKWILL Electric Group

Исходная информация

Напряжение распределительной линии 10 кВ в сельской местности обычно сильно колеблется в зависимости от времени года и ночи. Качество напряжения трудно гарантировать, особенно в период дренажа и орошения в сельской местности. В настоящее время существует два основных метода регулировки напряжения: один заключается в регулировке отвода главного трансформатора, а другой — в регулировке напряжения путем компенсации реактивной мощности.

Регулировка переключателя ответвлений главного трансформатора может не только изменить уровень напряжения, но и изменить распределение мощности в системе. Таким образом, отвод главного трансформатора регулируется в соответствии с нагрузкой системы, чтобы выходное напряжение подстанции соответствовало заданным требованиям. Поскольку в основе регулирования лежит шина подстанции, она собирается ограничить уровень напряжения шины до заданного диапазона, чтобы удовлетворить требования к отклонению напряжения в пределах определенного выходного радиуса на основе шины. Однако требование по напряжению в конце линии междугородного электроснабжения не может быть удовлетворено, и шина подстанции будет иметь несколько отходящих линий, и кривая нагрузки каждой отходящей линии будет разной, и падение напряжения также будет разным. , поэтому нельзя гарантировать, что напряжение всех линий соответствует требованиям. Следовательно, этот метод регулирования напряжения имеет низкую гибкость и уместность. Когда фидеры сложные, напряжение вблизи подстанции часто высокое, а напряжение вдали от подстанции низкое. Более того, в настоящее время многие главные трансформаторы небольших подстанций 35 кВ или 66 кВ в сельской местности не имеют возможности регулирования напряжения под нагрузкой, поэтому инвестиции в их преобразование в трансформаторы напряжения регулирования под нагрузкой относительно велики, что также ограничивает Применение этого способа регулирования напряжения.

Использование компенсации реактивной мощности для повышения реактивной мощности системы может улучшить качество напряжения для конечного пользователя. Компенсация наружного конденсатора является мерой регулировки напряжения, которая в настоящее время широко используется в системе сельскохозяйственных сетей. Он небольшого размера и прост в установке. Но большинство конденсаторов, установленных в сельской распределительной сети, требуют ручного управления и не могут переключаться автоматически. Кроме того, в некоторых районах, когда работает непиковая нагрузка, напряжение становится слишком высоким после установки компенсационного конденсатора, что еще больше увеличивает потери в железе распределительного трансформатора и, следовательно, увеличивает потери в линии. Что еще более важно, компенсация конденсатора в основном предназначена для улучшения коэффициента мощности линии, эффект регулирования напряжения очень ограничен, только полагаясь на компенсацию конденсатора, нельзя решить проблему снижения напряжения, вызванную длиной линии, диаметром линии, сопротивлением. Чтобы решить проблему качества фидерного напряжения 10 кВ, мы представляем метод проектирования ступенчатого регулятора напряжения фидера.



Что такое регулятор напряжения?

• Регулятор напряжения. Устройство, обеспечивающее постоянное выходное напряжение при различных входных напряжениях и токах нагрузки.

• Всего 33 ступени; = 5/8% напряжения на отвод.

•16 шагов в направлении подъема, 16 шагов в направлении опускания и одно нейтральное положение.



Назначение ступенчатого регулятора напряжения фидера

Решение проблемы падения напряжения



Принцип работы

Регулятор напряжения состоит из специально разработанного регулятора напряжения под нагрузкой и автоматического трансформатора. Он может автоматически «контролировать» и плавно регулировать свое выходное напряжение, чтобы поддерживать его выходное напряжение в требуемом диапазоне напряжения.

32 шага регулирования напряжения: так, чтобы амплитуда каждого шага регулирования напряжения составляла 0,625 % напряжения сети, как показано ниже:



Существует два типа регуляторов сетевого напряжения: однофазные и трехфазные. По сравнению с огромным объемом и высокой стоимостью трехфазных регуляторов напряжения, однофазные регуляторы напряжения компактны, просты в установке и более гибки в применении. В настоящее время большинство регуляторов напряжения в мире используют однофазную структуру, и Rockwill Power System также использует ее в качестве стандартной конструкции.



Три основные части регулятора напряжения

• Автотрансформатор — трансформатор, в котором часть одной обмотки является общей как для первичной, так и для вторичной обмотки

• Устройство переключения ответвлений нагрузки — переключатель, предназначенный для работы под нагрузкой для изменения конфигурации катушки трансформатора

• Управление регулятором напряжения — устройство управления, которое определяет систему и автоматически управляет переключателем ответвлений.



Методы регулирования



Подключение путей

Расчет размера регулятора

• Для регулятора.
