Принцип работы водонагревателя электрического: Устройство и принцип работы бойлера | Полезные статьи

Как работает накопительный водонагреватель — Водонагреватели, бойлеры — Статьи | Московская Тепловая Компания — МТК

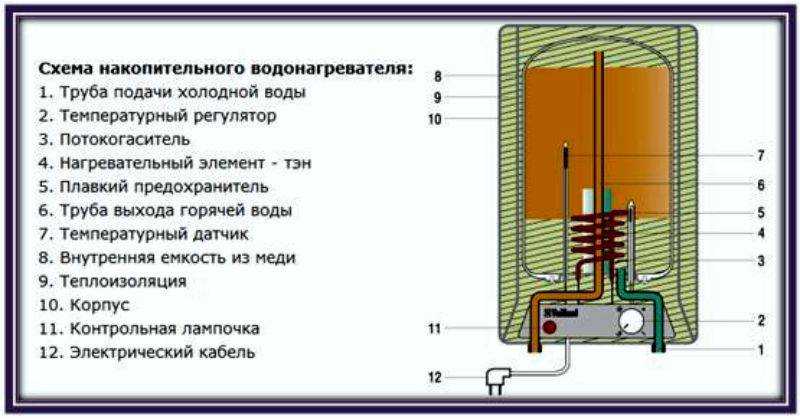

Устройство накопительного бойлера

Любой бойлер состоит из наружного корпуса или кожуха и накопительного бака, между которыми располагается слой термоизоляции. Она необходима для длительного сохранения температуры нагретой воды даже после его отключения. Такое устройство накопительного водонагревателя позволяет снизить расходы на нагрев воды.

Ко всей этой конструкции подключены патрубки для входа холодной воды и выхода горячей. В комплект поставки также входят нагревательные элементы или ТЭНы, термодатчики и магниевый анод. Основные элементы обычно комплектуются клапанами обратного слива, а также специальной защитой бака от повышенного давления и кронштейнами, с помощью которых конструкция крепится к плоскости.

Прежде чем описывать принцип работы водонагревателя, отметим, что анод выполняется из магния, а устанавливается он с целью снижения риска коррозии бака и других металлических частей внутри него.

Это сменный стержень, который берет на себя удар со стороны ржавчины. Он не дает оседать накипи на нагревателе и баке (как бы вбирает ее в себя). После того как он прослужит около 3-5 лет, ему требуется замена.

Все вышесказанное относится к устройству электрического бойлера. Газовые модели схожи с ними, но имеют некоторые конструктивные отличия. Главное отличие состоит в том, что в них вместо ТЭНа находится газовая горелка, есть газоход, газовый блок и другие необходимые элементы для работы на газу. Также имеется регулирующая автоматика и контролирующие механизмы – все это необходимо для бесперебойной работы этого вида бойлеров.

Работа электрического водонагревателя во многом зависит от вида ТЭНа. Они бывают «мокрыми» и «сухими». Первый тип представляет собой обычный нагревательный элемент открытого типа, который напрямую контактирует с водой, что приводит со временем к его коррозии и снижению КПД. «Сухие» ТЭНы находятся в специальной конструкции, покрытой термоэмалью, что делает их более долговечными.

Материалы для теплоизоляции, бак и его покрытие
  • Изоляция. В отличие от проточных водонагревателей, в качестве термоизоляции здесь обычно используют пенополиуретан. Этот искусственный материал позволяет равномерно изолировать всю конструкцию, исключая образование мостиков холода. К тому же он спокойно выдерживает воздействие высоких температур и не подвержен разрушению на протяжении многих лет, надежно защищая бак и сохраняя тепло длительное время. В некоторых случаях тепло может сохраняться более 2-х суток.

  • Бак. Что касается материалов бака, то он обычно делается из различных металлов. Наиболее популярны модели из нержавеющей стали – это более дорогие, но и надежные конструкции. Другой вид – эмалированные баки, которые считаются более безопасными с точки зрения экологии, но, как показывает опыт, менее практичны.

  • Покрытие. Переходя к описанию принципа действия водонагревателя, отметим, что покрываются емкости различными материалами, относящимися к классу защитной эмали — устойчивыми к термическому расширению. Это специальная термоэмаль, которая защищена от растрескивания под воздействием температурных перепадов. Она придает баку эстетически привлекательный вид на длительный срок.

Принцип работы накопительного водонагревателя

Как вы уже поняли, обычные бойлеры выполнены по принципу термоса, но с той лишь разницей, что находящаяся в них жидкость нагревается с помощью огня или электричества. В бак входит патрубок для поступления холодной воды, а когда она нагревается до выставленной температуры, происходит отключение нагрева. Очевидно, что принцип работы водонагревателя довольно прост.

Отдельно стоит остановиться на бойлерах косвенного нагрева: они также относятся к группе накопительных водонагревателей. У них, в качестве нагревательного элемента, выступает змеевик, по которому протекает горячая вода, нагреваемая другим агрегатом (обычно, это отопительный котел). Отсюда и название. В этом плане работа обычного электрического водонагревателя отличается от описанного здесь.

Отметим также, что во всех современных конструкциях предусмотрено плавное смешение уже нагретой воды с поступающей холодной. То есть, при открытии крана горячей воды, ее количество в баке уменьшится, но ее место займет холодная вода. Все вышеописанное вместе и есть принцип действия накопительного водонагревателя, о котором вы теперь имеете достаточное представление.

Анонс товаров

Устройство водонагревателя: как работает бойлер

Чтобы правильно подобрать технику для своего дома или квартиры, нужно понимать устройство водонагревателя, а также разобраться в принципе работы. В статье мы подробно ответим на главные вопросы: из чего состоит бойлер, как он нагревает воду, как выбрать подходящий объем бака.

Как устроен бойлер для нагрева воды

Накопительные модели призваны греть воду и поддерживать заданную температуру как можно дольше. Для этого предусмотрен бак с двойными стенками. Между ними находится слой теплоизоляции, чаще всего из полиуретана. Чем он плотнее, тем меньше энергии затрачивается для нагрева.

У большинства моделей внешний бак выполняется из металла, а внутренняя колба может быть из титана, меди, стеклофарфора.

Остальные составляющие:

  • ТЭН. В некоторых моделях марки «Термекс» размещают два нагревателя. Это удобно, поскольку можно экономить электроэнергию, отключая один из них. Если ТЭН сломается, то второй продолжит работу.
  • Магниевый анод. Устанавливается для защиты нагревателя от накипи и коррозии. Магний предупреждает окисление железа, поэтому со временем постепенно оседает на дно. Также он притягивает накипь, поэтому ТЭН остается чистым. Рекомендуется выполнять замену анода раз в год. Как только деталь разрушается, начинает ржаветь бак.
  • Патрубок для подачи холодной воды.
  • Трубка горячей воды располагается так, что забор происходит из верхней части бака.
  • Предохранительный клапан. Регулирует давление внутри бака.
  • Термометр. Его показания видны на внешней части корпуса. С его помощью можно регулировать температуру.
  • Термостат. Служит для измерения нагрева воды. Как только отметка достигает заданных значений, он подает сигнал для отключения нагревателя. Внешняя часть находится снаружи (термореле) и позволяет включать и отключать нагрев.
  • Индикатор имеет связь с термостатом. Когда он загорается, это значит, что нагрев включен, тухнет — выключен.
  • Защитная крышка закрывает ТЭН от контакта с пользователем.
  • Специальные кронштейны позволяют крепить бойлер к стене.

Самые популярные марки: «Аристон» и «Термекс». Конструкции приборов практически не различаются.

Принцип работы накопительного водонагревателя

Как работает электрический бойлер? По специальному патрубку холодная вода набирается и накапливается в баке до определенного уровня. После чего начинается нагрев — в основном до 70-75 градусов.

Слишком высокие температуры способствуют выделению солей на ТЭНе и стенках бака.

Поворот термореле включает термостат, который в свою очередь запускает ТЭН. После того как температура воды достигает установленной, термостат отключает нагрев. Слой теплоизоляции и периодическое включение нагрева позволяют поддерживать показатели на заданном уровне. Может наблюдаться понижение лишь на 5-6 градусов.

После нагрева вода поступает по верхней трубке в накопительную емкость, а в нижний резервуар снова заливается холодная вода. Во время залива предохранительный клапан регулирует давление. Если оно достигает критической отметки, клапан открывается и снижает давление.

Устройство газового накопительного бойлера

Нагреватель может работать не только от электричества, но и от газа. Причем такое устройство позволяет сэкономить больше времени. Мощность работы газовых — 4-6 кВт, тогда как электрические выдают только 1,5-3 кВт.

Преимущества:

  • Благодаря накопительному баку теплой водой можно пользоваться в нескольких местам: ванная, кухня.
  • При желании можно дополнить прибор веткой рециркуляции. Тогда вода не сливается в канализацию, а используется повторно.
  • Газ является более доступным топливом.

Есть и минусы:

  • Высокая стоимость техники.
  • Сложная установка и подключение.
  • Установка дымохода.

Строение бака такое же, как у электрического бойлера, а внутренне наполнение:

  • Газовая горелка.
  • Дымоход.
  • Отверстие для забора холодной воды.
  • Труба, по которой отбирается горячая вода.

Схема работы идентична электрической технике, разница лишь в способах нагрева. Несмотря на высокую стоимость подключения, газовый прибор оправдывает себя низкой себестоимостью подогрева воды.

Объем бака

Важно правильно подобрать технику в соответствии с расходом вашей семьи. Если объем бака слишком большой, это приводит к неудобству при установке, не в каждом помещении его получится разместить. Чтобы не ошибиться, нужно рассчитать затраты:

  • Кухня. Для мойки посуды потребуется 6-18 литров.
  • Ванна. Набирая полную ванну, нужно учитывать, что горячая вода смешивается с холодной. Поэтому 60-120 литров.
  • Душ — 15-25 литров.
  • Раковина — 5-10 литров.

Если исходить из количества человек:

  • Один — 50-80 литров.
  • Два-три — 80-100 литров.
  • Четыре — 150-200 литров.

Придерживаясь наших рекомендаций и понимая принцип работы техники, вы сможете выбрать оптимальный вариант для жилища. Монтаж лучше доверить специалисту.

Электрические водонагреватели – Работа и устранение неполадок

Введение

Уверен, вам понравится принимать душ с горячей водой после тяжелого рабочего дня. Но задумывались ли вы когда-нибудь о технологии, лежащей в основе типичного электрического водонагревателя? Ну, конечно, это не ракетостроение, и если вы внимательно прочитаете эту статью в течение 5 минут, я уверен, что вы поймете основную теорию работы электрических водонагревателей. Это не только повысит ваши знания, но и даст вам солидную базу для устранения распространенных проблем без необходимости звонить электрику.

Позвольте мне также напомнить вам, что эта статья является одной из серии статей, предназначенных для того, чтобы дать вам представление о работе простых предметов домашнего обихода, таких как электрический дверной звонок, обычные люминесцентные лампы и так далее.

Основной принцип работы

Если вы хотите углубиться в самый основной принцип, то это просто преобразование электрической энергии в тепло посредством использования нагревательных элементов для повышения температуры воды до определенной степени.

Очевидно, что это не сильно отличается от обычного погружного стержня, который можно окунуть в ведро, подключить к розетке и приступить к работе. Единственная разница заключается в уровне сложности и небольшой автоматизации в гейзере.

Конечно, разные нагреватели разных компаний и марок могут иметь немного различное устройство, но основная концепция, лежащая в основе всех них, остается одинаковой. Вы можете взглянуть на схему ниже, чтобы понять конструкцию типичного нагревателя.

Строительные и эксплуатационные работы

_

Как видно из рисунка, есть два трубопровода, один для входа холодной воды, а другой для выхода горячей воды. Резервуар для воды оснащен нагревательным элементом/ами, которые контролируются термостатами. Функция термостата заключается в установке температуры на определенное значение, чтобы вода не нагревалась выше этого значения.

Резервуар обычно покрыт каким-либо изоляционным материалом, например стекловатой, а вся сборка заключена в металлический кожух, который можно повесить на стене или в другом месте.

Защитный анод используется для защиты резервуара от коррозии путем самозащиты и помогает продлить срок службы резервуара.

Общее устранение неполадок

Понимание принципа работы любого устройства — это первый шаг к общим мерам по устранению неполадок. Невозможно перечислить все без исключения проблемы и их первопричины, но мы обсудили некоторые из наиболее часто встречающихся проблем.

Предупреждение . Имейте в виду, что электрические обогреватели и аналогичные устройства могут быть опасны, если вы попытаетесь их отремонтировать, если и пока вы не осознаете, что делаете. Поэтому я бы посоветовал вам, если у вас есть какие-либо сомнения или что-то непонятно, не пытайтесь вмешиваться в устройство. Это может привести не только к дальнейшему повреждению, но, что более важно, к серьезному поражению электрическим током, которое может быть смертельным для жизни.

Я также буду публиковать статьи, посвященные общим мерам безопасности при работе с электрическими устройствами и тому, что делать, если вы обнаружите, что кто-то пострадал от легкого или сильного удара током.

Тем временем мы продолжим давать советы по устранению неполадок в нашей следующей статье.

Все, что вам нужно знать об электрическом водонагревателе

Счета за коммунальные услуги всегда вызывали беспокойство у домовладельцев, и стоимость нагрева воды является вторым по величине расходом , уступая только расходам на отопление и охлаждение. Несмотря на то, что это важная статья расходов, домовладельцы почти никогда не задумываются о электрическом водонагревателе, пока он не сломается. Тогда вы не только потеряете горячую воду, но и, скорее всего, вам придется иметь дело с затопленным подвалом.

Возможно, стоит обратить внимание на ваш водонагреватель и узнать кое-что о том, как он работает и что может пойти не так. Одна из первых вещей, которую нужно изучить, — это тип источника топлива, который у вас есть. В большинстве бытовых водонагревателей используется либо природный газ, хотя иногда и пропан, либо электричество. Есть несколько отличий между электрическими водонагревателями , газовыми и гибридными типами.

Что касается проблем или проблем, которые могут возникнуть, некоторые из них могут возникать во всех типах водонагревателей, поскольку они являются типичными проблемами. Однако есть и такие, которые уникальны для электрического водонагревателя. Если это тот тип, который у вас дома, вот некоторые базовые знания о том, как он работает и о различных типах.

Как следует из названия, электрические водонагреватели используют электричество для нагрева воды. Они могут использовать как 120-, так и 240-вольтовый ток, хотя последнее более распространено. Электричество питает металлические нагревательные элементы, которые проникают в резервуар для воды через боковую стенку. Как правило, водонагреватель имеет 2 нагревательных элемента: один в верхней части бака, а другой в нижней части. Электроэнергия нагревает металлические петли, которые, в свою очередь, нагревают окружающую воду. Мощность нагревательных элементов отличается от одного продукта к другому в зависимости от размера и времени восстановления.

Есть 3 основные проблемы, которые чаще всего возникают, когда речь идет об электрическом водонагревателе. Может пройти некоторое время, прежде чем водонагреватель покажет какие-либо признаки проблемы, но вот наиболее распространенные из них:

  • Осадок — со временем на дне бака может образоваться осадок из воды, который в конечном итоге может покрыть нижний нагревательный элемент. Это не позволит элементу работать эффективно и нагревать воду. Вы можете предотвратить появление осадка, регулярно промывая бак, однако если он все же произойдет и осадок покроет нижний элемент, то, скорее всего, вам придется заменить ТЭН.
  • Перегорание – возможно перегорание нагревательных элементов. Если вода не горячая и выходит только слегка теплой, то это признак того, что верхний нагревательный элемент больше не работает. Если нижний элемент неисправен, то сначала вода будет выходить очень горячей, но потом очень быстро станет холодной. В этом случае можно заменить ТЭНы .
  • Неисправный термостат – хотя и довольно редко, иногда проблема может быть не в самом водонагревателе, а в термостате. Это устройство, устанавливаемое на обогреватель, позволяющее контролировать температуру. На электрическом водонагревателе вы найдете термостат под панелью доступа, сбоку от водонагревателя или спереди. Иногда вы можете просто сбросить термостат, и нагреватель снова начнет работать.

Какие существуют типы электрических водонагревателей?

Существуют различные типы электрических водонагревателей, несмотря на то, что в большинстве домохозяйств есть традиционные модели с накопительным баком. У каждого из них есть свои плюсы и минусы, и некоторые из этих типов не очень эффективны на электричестве, но лучше работают на газе.

1. Водонагреватель с накопительным баком

Как упоминалось выше, водонагреватели с накопительным баком наиболее распространены в домашних хозяйствах. Они используют изолированный резервуар, в котором вода нагревается и хранится до тех пор, пока она не будет использована. Этот тип водонагревателя имеет сверху трубу, из которой выходит вода.

Он также оснащен предохранительным клапаном, который открывается, если вода превышает заданную температуру. То же самое касается давления, и есть также клапан сброса давления. Электрические водонагреватели с накопительным баком более доступны по цене, чем газовые, на момент покупки, но стоимость их эксплуатации обычно выше.

2. Проточный водонагреватель (по требованию)

Электрический проточный водонагреватель не накапливает воду, а нагревает ее по требованию. Он использует нагревательные змеевики, которые нагревают воду по мере необходимости. Из-за этого они более энергоэффективны, поэтому ваши счета за коммунальные услуги не будут такими высокими.

Недостатком моделей без бака является то, что без накопительного бака они могут обеспечить лишь ограниченный поток горячей воды. Обычно стандартная модель может обеспечить 3,5 галлона в минуту, но это в основном зависит от температуры воды на входе. Если вам обычно не нужна горячая вода для нескольких целей одновременно, например, для принятия душа и запуска посудомоечной машины одновременно, то это может быть хорошим вариантом.

С другой стороны, этот тип водонагревателя не лучший вариант для домов, где для нагрева воды используется электричество, так как электрические модели могут потребовать увеличения электрической мощности вашего дома. Во многих случаях это довольно дорого.

3. Водонагреватель с тепловым насосом (гибридный)

Гибридные водонагреватели потребляют примерно на 60 % меньше энергии, чем стандартные электрические водонагреватели, поэтому они прекрасно подходят для экономии электроэнергии. Они улавливают тепло из воздуха, а затем передают его воде с помощью теплового насоса, находящегося сверху устройства.

Установка гибридного нагревателя очень похожа на установку электрического водонагревателя, хотя цена покупки может быть немного выше. Тем не менее, экономия энергии полностью оправдывает себя. Поскольку они используют тепло воздуха, они плохо работают в очень холодных помещениях и должны устанавливаться в помещениях с постоянной температурой от 40 до 9 градусов.0 градусов по Фаренгейту.
