Схема электрическая стабилизатора

Разработчики электрических и электронных устройств, в процессе их создания, исходят из того, что будущее устройство будет работать в условиях стабильного питающего напряжения. Это необходимо для того, чтобы электрическая схема электронного устройства, во-первых, обеспечивала стабильные выходные параметры в соответствии со своим целевым назначением, а во-вторых, стабильность питающего напряжения защищает устройство от скачков, чреватых слишком большими потребляемыми токами и перегоранием электрических элементов устройства. Для решения задачи обеспечения неизменности питающего напряжения применяют какой-либо вариант стабилизатора напряжения. По характеру потребляемого устройством тока различают стабилизаторы переменного и постоянного напряжения.

Стабилизаторы переменного напряжения

Стабилизаторы переменного напряжения применяют, если отклонения напряжения в электрической сети от номинального значения превышают 10% . Такая норма выбрана исходя из того, что потребители переменного тока при таких отклонениях сохраняют свою работоспособность весь срок эксплуатации. В современной электронной технике, как правило, для решения задачи стабильного электропитания используют импульсный блок питания, при котором стабилизатор переменного напряжения не нужен. А вот в холодильниках, микроволновых печах, кондиционерах, насосах и т.п. требуется внешняя стабилизация питающего переменного напряжении. В таких случаях чаще всего используют стабилизатор одного из трёх типов: электромеханический, главным звеном которого является регулируемый автотрансформатор с управляемым электрическим приводом, релейно- трансформаторный, на базе мощного трансформатора, имеющего несколько отводов в первичной обмотке, и коммутатора из электромагнитных реле, симисторов, тиристоров или мощных ключевых транзисторов, а также чисто электронный. Широко распространенные в прошлом веке феррорезонансные стабилизаторы в настоящее время практически не используются из-за наличия многочисленных недостатков.

Для подключения потребителей к сети переменного тока 50 Гц применяют стабилизатор напряжения на 220 В. Электрическая схема стабилизатора напряжения такого типа изображена на следующем рисунке.

Трансформатор А1 повышает напряжение в сети до уровня, достаточного для стабилизации выходного напряжения при низком входном напряжении. Регулирующий элемент РЭ осуществляет изменение выходного напряжения. На выходе управляющий элемент УЭ измеряет значение напряжения на нагрузке и выдает управляющий сигнал для его корректировки, если это необходимо.

Электромеханические стабилизаторы

В основе такого стабилизатора — использование бытового регулируемого автотрансформатора или лабораторного ЛАТРа. Применение автотрансформатора обеспечивает более высокий КПД установки. Рукоятка регулирования автотрансформатора удаляется, а на корпусе вместо нее соосно устанавливают небольшой двигатель с редуктором, обеспечивающим усилие вращения достаточное для поворота бегунка в автотрансформаторе.

Необходимая и достаточная скорость вращения – около 1 оборота за 10 — 20 сек. Этим требованиям удовлетворяет двигатель типа РД-09, который раньше применялся в самопишущих приборах. Управляет двигателем электронная схема. При изменении сетевого напряжения в пределах +- 10 вольт выдаётся команда на двигатель, который поворачивает бегунок до достижения на выходе напряжения 220 В.

Примеры схем электромеханических стабилизаторов приведены ниже:

Электрическая схема стабилизатора напряжения с использованием логических микросхем и релейного управления электроприводом

Электромеханический стабилизатор на основе операционного усилителя.

Достоинством подобных стабилизаторов является простота реализации и высокая точность стабилизации напряжения на выходе. К недостаткам следует отнести невысокую надёжность из — за присутствия механических подвижных элементов, относительно малую допустимую мощность нагрузки ( в пределах 250 … 500 Вт), малую распространенность в наше время автотрансформаторов и необходимых электродвигателей.

Релейно — трансформаторные стабилизаторы

Релейно — трансформаторный стабилизатор является более популярным в силу простоты реализации конструкции, применения распространенных элементов и возможности получения значительной выходной мощности (до нескольких киловатт), значительно превышающей мощность примененного силового трансформатора. На выбор его мощности влияет минимальное напряжение в конкретной сети переменного тока. Если, к примеру, оно не меньше 180 В, то от трансформатора потребуется обеспечение вольтодобавки 40 В, что в 5,5 раз меньше номинального напряжения в сети. Выходная мощность у стабилизатора во столько же раз будет больше, чем мощность силового трансформатора (если не учитывать КПД трансформатора и максимально допустимый ток через коммутирующие элементы). Число ступеней изменения напряжения, как правило, устанавливают в пределах 3 … 6 ступеней, что в большинстве случаев обеспечивает приемлемую точность стабилизации напряжения на выходе.

При вычислении количества витков обмоток в трансформаторе для каждой ступени напряжение в сети принимается равным уровню срабатывания коммутирующего элемента. Как правило, в качестве коммутирующих элементов используют электромагнитные реле — схема выходит достаточно элементарной и не вызывающей затруднений при повторении. Недостатком такого стабилизатора является образование дуги на контактах реле в процессе коммутации, что разрушает контакты реле. В более сложных вариантах схем переключение реле производят в моменты перехода полуволны напряжения через нулевое значение, что предотвращает возникновение искры, правда при условии использования быстродействующих реле или коммутации на спаде предшествующей полуволны. Использование в качестве коммутирующих элементов тиристоров, симисторов или других бесконтактных элементов надёжность схемы резко возрастает, но усложняется из-за необходимости обеспечения гальванической развязки между цепями управляющих электродов и модулем управления. Для этого применяют оптронные элементы или разделительные импульсные трансформаторы.

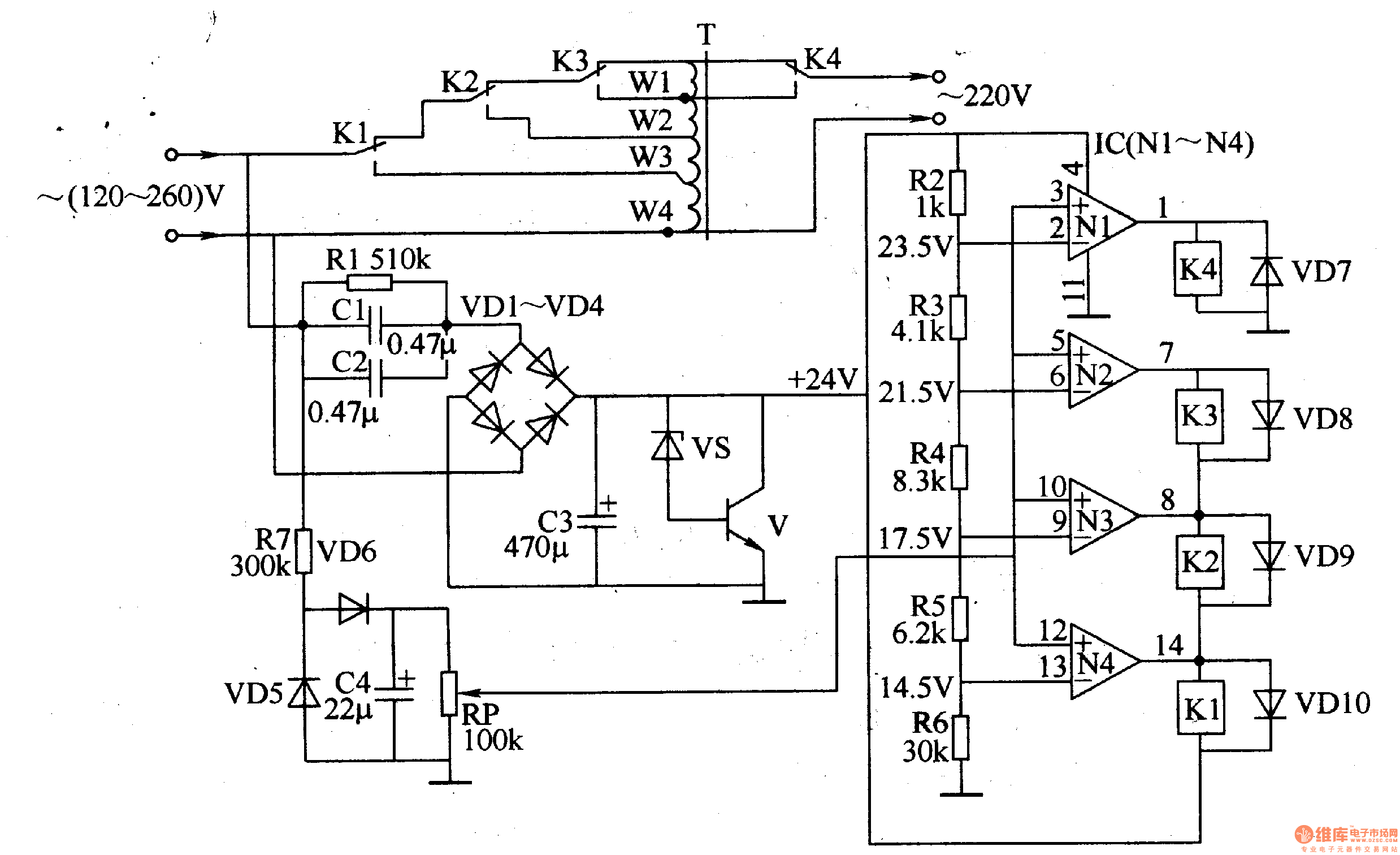

Ниже приведена принципиальная схема релейно — трансформаторного стабилизатора:

Схема цифрового релейно — трансформаторного стабилизатора на электромагнитных реле

Электронные стабилизаторы

Электронные стабилизаторы имеют, как правило, небольшую мощность (до 100 Вт) и необходимую для работы многих электронных устройств высокую стабильность выходного напряжения. Они обычно строятся в виде упрощённого усилителя низкой частоты, имеющего достаточно большой запас изменения уровня питающего напряжения и мощности. На его вход от электронного регулятора напряжения подаётся сигнал синусоидальной формы с частотой 50 Гц от вспомогательного генератора. Можно использовать понижающую обмотку силового трансформатора. Выход усилителя подключен к повышающему до 220 В трансформатору. Схема имеет инерционную отрицательную обратную связь по значению выходного напряжения, что гарантирует стабильность выходного напряжения с неискажённой формой. Для достижения мощности на уровне нескольких сотен ватт используют другие методы.

Обычно применяют мощный преобразователь постоянного тока в переменный на основе использования нового вида полупроводников — так называемых IGBT транзисторо.

Эти коммутирующие элементы в ключевом режиме могут пропустить ток в несколько сотен ампер при максимально допустимом напряжении более 1000 В. Для управления такими транзисторами используются специальные виды микроконтроллеров с векторным управлением. На затвор транзистора с частотой в несколько килогерц подают импульсы с переменной шириной, которая меняется по программе, введенной в микроконтроллер. По выходу такой преобразователь нагружен на соответствующий трансформатор. Ток в цепи трансформатора меняется по синусоиде. В то же время напряжение сохраняет форму исходных прямоугольных импульсов с разной шириной. Такая схема используется в мощных источниках гарантированного питания, используемых для бесперебойной работы компьютеров. Электрическая схема стабилизатора напряжения такого типа очень сложна и практически недоступна для самостоятельного воспроизведения.

Упрощенные электронные стабилизаторы напряжения

Такие устройства применяют, когда напряжение бытовой сети (особенно в условиях сельских населенных пунктов) нередко оказывается пониженным, практически никогда не обеспечивая номинальных 220 В.

В такой ситуации и холодильник работает с перебоями и риском выхода из строя, и освещение оказывается тусклым, и вода в электрочайнике долго не может закипеть. Мощности старенького, еще советских времен, стабилизатора напряжения, рассчитанного на питание телевизора, как правило, недостаточна для всех остальных бытовых электропотребителей, да и значение напряжения в сети часто падает ниже уровня, допустимого для подобного стабилизатора.

Существует простой метод для повышения напряжение в сети, путем использования трансформатора мощностью значительно меньшей мощности применяемой нагрузки. Первичная обмотка трансформатора включается непосредственно в сеть, а нагрузка подключается последовательно к вторичной (понижающей) обмотке трансформатора.

При правильной фазировке напряжение на нагрузке окажется равным сумме снимаемого с трансформатора и сетевого напряжения.

Электрическая схема стабилизатора напряжения, действующего по этому несложному принципу, приведена рисунке ниже. Когда стоящий в диагонали диодного моста VD2 транзистор VT2 (полевой) закрыт, обмотка I (являющаяся первичной) трансформатора Т1 к сети не подключена. Напряжение на включенной нагрузке почти равно сетевому за минусом небольшого напряжения на обмотке II (вторичная) трансформатора Т1. При открытии полевого транзистора первичная обмотка трансформатора окажется замкнутой, а к нагрузке будет приложена сумма сетевого и напряжения вторичной обмотки.

Схема электронного стабилизатора напряжения

Напряжение с нагрузки, через трансформатор Т2 и диодный мост VD1 подается на транзистор VT1. Регулятор подстроечного потенциометра R1 должен быть выставлен в положение, обеспечивающее открытие транзистора VT1 и закрытие VT2, когда напряжение на нагрузке превышает номинальное (220 В).

Если напряжение меньше 220 вольт транзистор VT1 закроется , a VT2 — откроется. Полученная таким способом отрицательная обратная связь сохраняет напряжение на нагрузке примерно равным номинальному значению.

Выпрямленное напряжение с моста VD1 используется и для запитки коллекторной цепи VT1 (через цепь интегрального стабилизатора DA1). Цепочка C5R6 гасит нежелательные скачки напряжения сток-исток на транзисторе VT2. Конденсатор С1 обеспечивает снижение помех, проникающих в сеть в процессе работы стабилизатора. Номиналы резисторов R3 и R5 подбирают, получая наилучшую и устойчивую стабилизацию напряжения. Выключатель SA1 обеспечивает включение и выключение стабилизатора и нагрузки. Замыкание выключателя SA2 отключает автоматику, стабилизирующую напряжение на нагрузке. Оно в таком варианте оказывается максимально возможным при текущем напряжении в сети.

После включения собранного стабилизатора в сеть, подстроечным резистором R1 устанавливают на нагрузке напряжение, равное 220 В. Нужно учесть, что вышеописанный стабилизатор не может устранить изменения сетевого напряжения, превышающие 220 В, или оказавшиеся ниже минимального, использованного при расчете обмоток трансформатора.

Замечание: В некоторых режимах работы стабилизатора мощность, рассеиваемая транзистором VT2, оказывается весьма значительной. Именно она, а не мощность трансформатора, может ограничить допустимую мощность нагрузки. Поэтому следует позаботиться о хорошем отводе тепла от этого транзистора.

Стабилизатор, устанавливаемый в сыром помещении, нужно обязательно поместить в заземленный металлический корпус.

Схема стабилизатора напряжения сети 220В » Паятель.Ру


Стабилизатор представляет собой сетевой автотрансформатор, отводы обмотки которого переключаются автоматически в зависимости от величины напряжения в электросети. Стабилизатор позволяет поддерживать выходное напряжение на уровне 220V при изменении входного от 180 до 270 V. Точность стабилизации 10V. Принципиальную схему можно разделить на слаботоковую схему (или схему управления) и сильнотоковую (или схему автотрансформатора).


Схема управления показана на рисунке 1. Роль измерителя напряжения возложена на поликомпараторную микросхему с линейной индикацией напряжения, — А1 (LM3914).

Сетевое напряжение поступает на первичную обмотку маломощного трансформатора Т1. У этого трансформатора есть две вторичные обмотки, по 12V на каждой, имеющие один общий вывод (или одна обмотка на 24V с отводом от середины).

Выпрямитель на диоде VD1 служит для получения питающего напряжения. Напряжение с конденсатора С1 поступает на цепь питания микросхемы А1 и светодиодов оптопар Н1.1-Н9.1. А так же, он служит для получения образцовых стабильных напряжений минимальной и максимальной отметки шкалы.

Для их получения используется параметрический стабилизатор на VD3 и R1. Предельные значения измерения устанавливаются подстроечными резисторами R2 и R3 (резистором R2 — верхнее значение, резистором R3 — нижнее).

Измеряемое напряжение берется с другой вторичной обмотки трансформатора Т1. Оно выпрямляется диодом VD2 и поступает на резистор R5. Именно по уровню постоянного напряжения на резисторе R5 производится оценка степени отклонения сетевого напряжения от номинального значения В процессе налаживания резистор R5 предварительно устанавливают в среднее положение, а резистор R3 в нижнее по схеме.

Затем, на первичную обмотку Т1 от автотрансформатора типа ЛАТР подают повышенное напряжение (около 270V) и резистором R2 выводят шкалу микросхемы на значение, при котором горит светодиод, подключенный к выводу 11 (временно вместо светодиодов оптопар можно подключить обычные светодиоды).

Затем входное переменное напряжение уменьшают до 190V и резистором R3 выводят шкалу на значение когда горит светодиод, подключенный к выводу 18 А1.

Если вышеуказанные настройки сделать не удается, нужно подстроить немного R5 и повторить их снова. Так, путем последовательных приближений добиваются результата, когда изменению входного напряжения на 10V соответствует переключение выходов микросхемы А1.

Рис.2
Всего получается девять пороговых значений, — 270V, 260V, 250V, 240V, 230V, 220V, 210V, 200V, 190V. Принципиальная схема автотрансформатора показана на рисунке 2. В его основе лежит переделанный трансформатор типа ЛАТР.

Корпус трансформатора разбирают и удаляют ползунковый контакт, который служит для переключения отводов. Затем по результатам предварительных измерений напряжений от отводов делают выводы (от 180 до 260V с шагом в 10V), которые, в дальнейшем переключают при помощи симисторных ключей VS1-VS9, управляемых системой управления посредством оптопар Н1-Н9.

Оптопары подключены так, что при снижении показания микросхемы А1 на одно деление (на 10V) происходит переключение на повышающий (на очередные 10V) отвод автотрансформатора. И наоборот, — увеличение показаний микросхемы А1 приводит к переключению на понижающий отвод автотрансформатора.

Подбором сопротивления резистора R4 (рис. 1) устанавливают ток через светодиоды оптопар, при котором симисторные ключи переключаются уверенно. Схема на транзисторах VT1 и VT2 (рис. 1) служит для задержки включения нагрузки автотрансформатора на время, необходимое на завершение переходных процессов в схеме после включения. Эта схема задерживает подключение светодиодов оптопар к питанию.

Вместо микросхемы LM3914 нельзя использовать аналогичные микросхемы LM3915 или LM3916, из-за того, что они работают по логарифмическому закону, а здесь нужен линейный, как у LM3914. Трансформатор Т1 — малогабаритный китайский трансформатор типа TLG, на первичное напряжение 220V и два вторичных по 12V (12-0-12V) и ток 300mA. Можно использовать и другой аналогичный трансформатор.

Трансформатор Т2 можно сделать из ЛАТРа, как описано выше, или намотать его самостоятельно. Симисторы можно использовать другие, — все зависит от мощности нагрузки. Можно даже использовать в качестве элементов коммутации электромагнитные реле.

Сделав другие настройки резисторами R2, R3, R5 (рис. 1) и, соответственно, другие отводы Т2 (рис. 2) можно изменить шаг переключения напряжения.

Сетевой стабилизатор напряжения | Микросхема

Поводом для публикации статьи про сетевые стабилизаторы напряжения послужил комментарий одного из наших уважаемых радиолюбителей в заметке про мощные стабилизаторы напряжения, обеспечивающие ток нагрузки до 3 ампер.

Здесь рассмотрим именно сетевые стабилизаторы напряжения бытового назначения, т.е. которые обеспечивают на выходе стандартное для многих стран (хотя далеко не всегда оно таковое – прим. AndReas) потребительское напряжение 220 вольт. Так вот, при девиации сетевого напряжения на входе такого стабилизатора они призваны приводить его к номиналу 220 вольт на выходе. Таким образом, обеспечивается стабильное и бесперебойное питание бытовых приборов или оргтехники, что способствует значительному продлению срока эксплуатации бытовой техники.

Не буду загружать вас, уважаемые радиолюбители, теоретическим материалом, поскольку здесь и так все ясно. Схем различных сетевых стабилизаторов напряжения масса. Большинство из них также уже содержат фильтры от ВЧ помех и прочие «навороты». Но фирмы при покупке у них готового сетевого стабилизатора напряжения всегда «до кучи» пытаются «навалить» «левого», уже ненужного товара, например, сетевые фильтры. А цена на данные устройства порой доходит до абсурда.

Для начала небольшая ремарка. Если вы зашли на эту страничку, чтобы просто найти подходящий стабилизатор для себя, то можете поискать, например, здесь. Некоторые модели вполне заслуживают внимания.

Поскольку речь в комментарии зашла про сетевые стабилизаторы напряжения торговой марки Defender, то остановлюсь на них чуточку подробнее. Если изучить номенклатуру предлагаемых ими стабилизаторов, то в описании практически каждого устройства написано одно и то же назначение, а именно: предназначен для защиты электропитания бытовой аудио- и видеотехники, компьютеров, периферии и другой электронной аппаратуры от длительного повышения или понижения напряжения в сети, импульсных помех, а также для защиты от высокого напряжения.

Лично я для компьютера и другой маломощной цифровой электроники, вместо каких бы то ни было сетевых стабилизаторов, использую источник бесперебойного питания (или инвертор или преобразователь — кому как нравится). Вот это крайне полезное устройство во всех отношениях. Оно и от девиации напряжения спасает (кстати, в некоторые современные модели таких инверторов уже встроены стабилизаторы), и от его совершенного падения до нуля, да и от помех защищает.

А сетевые стабилизаторы напряжения не то чтобы необходимы, но рекомендованы приборам с электродвигателями и низкочастотными трансформаторами. А действительно необходимы они этим самым приборам за городом, на даче, т.е. там, где на выделенной вам электролинии напряжение много меньше даже 180 вольт.

Ну да ладно, лирику в сторону, продолжаем по существу. Как мне стало известно, в сетевых стабилизаторах напряжения Defender AVR применяется автотрансформаторная схема с цифровым управлением, а раньше использовалась схема с аналоговым управлением. Пример схемы с аналоговым управлением:

Более про бытовые стабилизаторы Defender никаких данных, к сожалению, найти не удалось. Вообще подобные фирмы неохотно раскрывают, так сказать, коммерческую тайну. Хотя, было бы что скрывать, если подобных разработок полно в общем доступе (прим. авт. AndReas). Но мы подготовили ещё несколько схем сетевых преобразователей напряжения. Не думаю, что все производители подобных устройств могут предложить что-то кардинально новое. Все их, так называемые, разработки основаны на общедоступных схемотехнических решениях. Вот один из них:

Сетевой стабилизатор напряжения, схема которого представлена чуть выше, включает последовательно с нагрузкой одну, две или три дополнительных обмотки трансформатора при девиации сетевого напряжения. Если сетевое напряжение ниже необходимого, то дополнительные обмотки включаются синфазно с сетью, и напряжение на нагрузке становится больше сетевого. Если напряжение сети становится выше нормы, то обмотки включаются в противофазе с сетевым напряжением, приводя к уменьшению напряжения на нагрузке. Трансформатор на схеме обозначен Т1, а дополнительные обмотки римскими цифрами IV, V, VI. Компараторы DA3…DA8 настроены на срабатывание в зависимости от уровней сетевого напряжения 250 В, 240 В, 230 В, 210 В, 200 В и 190 вольт соответственно. Если напряжение сети превышает указанные уровни, то на выходах (вывод 9) тех компараторов, для которых выполняется указанное условие, действует напряжение высокого логического уровня (логической 1), составляющее около 12 В. Таким образом, разница уровней срабатывания компараторов составляет 10 В, или примерно 5 % сетевого напряжения. Уровни срабатывания компараторов DA5 и DA6 отличаются на 20 вольт. Это соответствует зоне регулирования 220 В ± 5%. Следует заметить, что государственными стандартами установлено допустимое сетевое напряжение от 187 В до 242 В. Данный же стабилизатор, как видно, обеспечивает более высокую точность поддержания величины сетевого напряжения. Это можно отразить так:

Вместо указанных на схеме компараторов можно применить микросхему К1401СА1. В качестве стабилизаторов применены КР142ЕН8Б. Диодные мостики VD1 и VD2 можно заменить на КЦ402…КЦ405, КЦ409, КЦ410, КЦ412. VD4…VD7 – любые с допустимым обратным напряжением более 15 В и прямым током более 100 мА. Оксидные конденсаторы — К50-16, К50-29 или К50-35; остальные— КМ-6, К10-17, К73-17. Реле К1 — К5 — зарубежного производства Bestar BS-902CS. Реле этого типа имеют обмотку сопротивлением 150 Ом, рассчитанную на рабочее напряжение 12 В, и контактную группу переключающего типа, рассчитанную на коммутацию напряжения 240 В при токе 15 А. Трансформатор Т1 выполнен на магнитопроводе ШЛ50х40. Обмотка I намотана проводом ПЭВ-2 0,9 и содержит 300 витков; обмотка II —21 виток провода ПЭВ-2 0,45; обмотка III — 14 витков провода ПЭВ-2 0.45; обмотки IV, V, VI содержат по 14 витков провода ПБД 2.64. Удобно использовать стандартный трансформатор типа ОСМ1-0.63, у которого все обмотки, кроме первичной (она содержит 300 витков), удалены, а вторичные обмотки намотаны в соответствии с приведенными выше данными. При изготовлении трансформатора одноименные выводы обмоток I, IV, V, VI следует пометить (на схеме обозначены точками). Номинальная мощность такого трансформатора составляет 630 Вт. К данному сетевому стабилизатору напряжения можно подключить нагрузку до 3 киловатт. Если точность поддержания выходного напряжения нужна ниже, то число вторичных обмоток трансформатора Т2 можно снизить до двух, а их напряжение увеличить с 10 вольт до 15 вольт. При этом число компараторов также уменьшится, а пороги их срабатывания следует установить соответственно напряжениям вторичных обмоток Т2.

Настройка этого сетевого стабилизатора следующая:

Самыми простыми в схемотехническом отношении являются электромеханические сетевые стабилизаторы напряжения. Основными компонентами такого типа приборов являются автотрансформатор и электродвигатель, например, РД-09 со встроенным редуктором, который вращает движок автотрансформатора.

Все очень просто. Контроль сетевого напряжения осуществляет электронная схема, которая при его девиации подает сигналы электродвигателю на вращение ротора по часовой или против часовой стрелки. Вращаясь, ротор перемещает движок автотрансформатора, обеспечивая тем самым стабильное выходное напряжение. Вот несколько схем электромеханических сетевых стабилизаторов:

Ещё одной разновидностью сетевых стабилизаторов напряжения являются релейные. Они обеспечивают более высокую выходную мощность вплоть до нескольких киловатт. Мощность нагрузки даже может превосходить мощность самого трансформатора. При выборе мощности трансформатора учитывается минимально возможное напряжение в электрической сети. Если, например, минимальное напряжение сети не менее 180 вольт, то от трансформатора требуется вольтодобавка 40 вольт, т.е. в 5,5 раз меньше сетевого напряжения. Во столько же раз выходная мощность всего стабилизатора будет больше мощности силового трансформатора. Количество ступеней регулирования напряжения обычно не превышает 3…6, что обеспечивает достаточную точность поддержания выходного напряжения. Вот некоторые схемы стабилизаторов релейного типа:

Дополнительно можете ознакомиться со следующими схемами, описанием работы и конструкциями сетевых стабилизаторов напряжения:

Скачать схему сетевого стабилизатора на 6 киловатт

Скачать схему сетевого стабилизатора с микроконтроллерным управлением

Обсуждайте в социальных сетях и микроблогах

Метки: полезно собрать

Радиолюбителей интересуют электрические схемы:

Стабилизатор сетевого напряжения
Мощный стабилизатор напряжения

Стабилизаторы напряжения: классификация, схемы, параметры, достоинства

Параметры стабилизаторов напряжения

Важнейшими параметрами стабилизатора напряжения являются коэффициент стабилизации Kст, выходное сопротивление Rвых и коэффициент полезного действия η.

Коэффициент стабилизации определяют из выражения Kст= [ ∆uвх/ uвх] / [ ∆uвых/ uвых]

где uвх, uвых — постоянные напряжения соответственно на входе и выходе стабилизатора; ∆uвх — изменение напряжения uвх; ∆uвых — изменение напряжения uвых, соответствующее изменению напряжения ∆uвх.

Чем больше коэффициент стабилизации, тем меньше изменяется выходное напряжение при изменении входного. У простейших стабилизаторов величина Kст составляет единицы, а у более сложных — сотни и тысячи.

Васильев Дмитрий Петрович

Профессор электротехники СПбГПУ

Задать вопрос

Таким образом, коэффициент стабилизации — это отношение относительного изменения напряжения на входе к соответствующему относительному изменению напряжения на выходе стабилизатора.

Выходное сопротивление стабилизатора определяется выражением Rвых= | ∆uвых/ ∆iвых|

где ∆uвых— изменение постоянного напряжения на выходе стабилизатора; ∆iвых— изменение постоянного выходного тока стабилизатора, которое вызвало изменение выходного напряжения.

Выходное сопротивление стабилизатора является величиной, аналогичной выходному сопротивлению выпрямителя с фильтром. Чем меньше выходное сопротивление, тем меньше изменяется выходное напряжение при изменении тока нагрузки. У простейших стабилизаторов величина Rвых составляет единицы Ом, а у более совершенных — сотые и тысячные доли Ома. Необходимо отметить, что стабилизатор напряжения обычно резко уменьшает пульсации напряжения.

Коэффициент полезного действия стабилизатора ηст — это отношение мощности, отдаваемой в нагрузку Рн, к мощности, потребляемой от входного источника напряжения Рвх: ηст = Рн / Рвх

Традиционно стабилизаторы разделяют на параметрические и компенсационные.

Интересное видео о стабилизаторах напряжения:

Параметрические стабилизаторы

Являются простейшими устройствами, в которых малые изменения выходного напряжения достигаются за счет применения электронных приборов с двумя выводами, характеризующихся ярко выраженной нелинейностью вольт-амперной характеристики. Рассмотрим схему параметрического стабилизатора на основе стабилитрона (рис. 2.82).
Проанализируем данную схему (рис. 2.82, а), для чего вначале ее преобразуем, используя теорему об эквивалентном генераторе (рис. 2.82, б). Проанализируем графически работу схемы, построив на вольт-амперной характеристике стабилитрона линии нагрузки для различных значений эквивалентного напряжения, соответствующих различным значениям входного напряжения (рис. 2.82, в).
Из графических построений очевидно, что при значительном изменении эквивалентного напряжения uэ (на ∆uэ), а значит, и входного напряжения uвх, выходное напряжение изменяется на незначительную величину ∆uвых.

Абрамян Евгений Павлович

Доцент кафедры электротехники СПбГПУ

Задать вопрос

Причем, чем меньше дифференциальное сопротивление стабилитрона (т. е. чем более горизонтально идет характеристика стабилитрона), тем меньше ∆uвых.

Определим основные параметры такого стабилизатора, для чего в исходной схеме стабилитрон заменим его эквивалентной схемой и введем во входную цепь (рис. 2.82, г) источник напряжения, соответствующий изменению входного напряжения ∆uвх (на схеме пунктир):

Rвых= rд|| R0≈ rд, т.к. R0>> rд ηст = ( uвых· Iн) / ( uвх· Iвх) = ( uвых· Iн) / [ uвх( Iн + Iвх) ].

Kст= ( ∆uвх/ uвх) : ( ∆uвых/ uвых) Так как обычно Rн>> rд Следовательно, Kст≈ uвых / uвх· [ ( rд+ R0) / rд]

Обычно параметрические стабилизаторы используют для нагрузок от нескольких единиц до десятков миллиампер. Наиболее часто они используются как источники опорного напряжения в компенсационных стабилизаторах напряжения.

Компенсационные стабилизаторы

Представляют собой замкнутые системы автоматического регулирования. Характерными элементами компенсационного стабилизатора являются источник опорного (эталонного) напряжения (ИОН), сравнивающий и усиливающий элемент (СУЭ) и регулирующий элемент (РЭ).

Напряжение на выходе стабилизатора или некоторая часть этого напряжения постоянно сравнивается с эталонным напряжением.

В зависимости от их соотношения сравнивающим и усиливающим элементом вырабатывается управляющий сигнал для регулирующего элемента, изменяющий его режим работы таким образом, чтобы напряжение на выходе стабилизатора оставалось практически постоянным.

В качестве ИОН обычно используют ту или иную электронную цепь на основе стабилитрона, в качестве СУЭ часто используют операционный усилитель, а в качестве РЭ — биполярный или полевой транзистор.

Чаще всего регулирующий элемент включают последовательно с нагрузкой. В этом случае стабилизатор называют последовательным (рис. 2.83, а).


Иногда регулирующий элемент включают параллельно нагрузке, и тогда стабилизатор называют параллельным (рис. 2.83, б. Здесь СУЭ и ИОН с целью упрощения не показаны). В параллельном стабилизаторе используется балластное сопротивление Rб, включаемое последовательно с нагрузкой.

В зависимости от режима работы регулирующего элемента стабилизаторы разделяют на непрерывные и импульсные (ключевые, релейные).

В непрерывных стабилизаторах регулирующий элемент (транзистор) работает в активном режиме, а в импульсных — в импульсном.

Рассмотрим типичную принципиальную схему непрерывного стабилизатора (рис. 2.84, а).
Эта схема соответствует приведенной выше структурной схеме последовательного стабилизатора. Для того чтобы выполнить наиболее просто анализ этой схемы на основе тех допущений, которые были рассмотрены при изучении операционного усилителя,изобразим эту схему по-другому. При этом цепи питания операционного усилителя для упрощения рисунка изображать не будем.
Из схемы (рис. 2.84, б) очевидно, что на элементах R2, R3, DA и VT построен неинвертирующий усилитель на основе ОУ с выходным каскадом в виде эмиттерного повторителя на транзисторе VT, а входным напряжением для него является выходное напряжение параметрического стабилизатора напряжения на элементах R1 и VD. В соответствии с указанными выше допущениями получаем:

uR3= uст, т.е. iR3· R3= uст

uR2 = uR3 – uвых

iR2 = − iR3 = − uст/ R3

Подставляя выражение для iR2 в предыдущее уравнение, получим − uст/ R3· R2= uст – uвых.  Следовательно, uвых = uст· ( 1 + R2/ R3)

Последнее выражение в точности повторяет соответствующие выражения для неинвертирующего усилителя (входным напряжением является напряжение uст).

Полезно отметить, что ООС охватывает два каскада — на операционном усилителе и на транзисторе. Рассматриваемая схема является убедительным примером, демонстрирующим преимущество общей отрицательной обратной связи по сравнению с местной.

Васильев Дмитрий Петрович

Профессор электротехники СПбГПУ

Задать вопрос

Основным недостатком стабилизаторов с непрерывным регулированием является невысокий КПД, поскольку значительный расход мощности имеет место в регулирующем элементе, так как через него проходит весь ток нагрузки, а падение напряжения на нем равно разности между входным и выходным напряжениями стабилизатора.

В конце 60-х годов стали выпускать интегральные микросхемы компенсационных стабилизаторов напряжения с непрерывным регулированием (серия К142ЕН). В эту серию входят стабилизаторы с фиксированным выходным напряжением, с регулируемым выходным напряжением и двухполярным и входным и выходным напряжениями. В тех случаях, когда через нагрузку необходимо пропускать ток, превышающий предельно допустимые значения интегральных стабилизаторов, микросхему дополняют внешними регулирующими транзисторами.

Некоторые параметры интегральных стабилизаторов приведены в табл. 2.1, а вариант подключения к стабилизатору К142ЕН1 внешних элементов — на рис. 2.85.
Резистор R предназначен для срабатывания защиты по току, а R1 — для регулирования выходного напряжения. Микросхемы К142УН5, ЕН6, ЕН8 являются функционально законченными стабилизаторами с фиксированным выходным напряжением, но не требуют подключения внешних элементов.

Импульсные стабилизаторы напряжения в настоящее время получили распространение не меньшее, чем непрерывные стабилизаторы.

Благодаря применению ключевого режима работы силовых элементов таких стабилизаторов, даже при значительной разнице в уровнях входных и выходных напряжений можно получить КПД, равный 70 − 80 %, в то время как у непрерывных стабилизаторов он составляет 30 − 50%.

Васильев Дмитрий Петрович

Профессор электротехники СПбГПУ

Задать вопрос

В силовом элементе, работающем в ключевом режиме, средняя за период коммутации мощность, рассеиваемая в нем, значительно меньше, чем в непрерывном стабилизаторе, так как хотя в замкнутом состоянии ток, протекающий через силовой элемент, максимален, однако падение напряжения на нем близко к нулю, а в разомкнутом состоянии ток, протекающий через него, равен нулю, хотя напряжение максимально. Таким образом, в обоих случаях рассеиваемая мощность незначительна и близка к нулю.

Малые потери в силовых элементах приводят к уменьшению или даже исключению охлаждающих радиаторов, что значительно уменьшает массогабаритные показатели. Кроме того, использование импульсного стабилизатора позволяет в ряде случаев исключить из схемы силовой трансформатор, работающий на частоте 50 Гц, что также улучшает показатели стабилизаторов.

К недостаткам импульсных источников питания относят наличие пульсаций выходного напряжения.

Рассмотрим импульсный последовательный стабилизатор напряжения (рис. 2.86).
Ключ S периодически включается и выключается схемой управления (СУ) в зависимости от значения напряжения на нагрузке. Напряжение на выходе регулируют, изменяя отношение tвкл / tвыкл, где tвкл, tвыкл — длительности отрезков времени, на которых ключ находится соответственно во включенном и выключенном состояниях. Чем больше это отношение, тем больше напряжение на выходе.

В качестве ключа S часто используют биполярный или полевой транзистор.

Диод обеспечивает протекание тока катушки индуктивности тогда, когда ключ выключен и, следовательно, исключает появление опасных выбросов напряжения на ключе в момент коммутации. LC-фильтр снижает пульсации напряжения на выходе.

Ещё одно интересное видео о стабилизаторах:

Принципиальные схемы стабилизаторов напряжения | Полезные статьи TEPLOCOM

21-05-2015

Основные типы стабилизаторов напряжения

В настоящее время большее распространение получили следующие типы стабилизаторов напряжения:

  • релейные стабилизаторы;
  • электронные стабилизаторы;
  • электромеханические стабилизаторы.

Выбор типа стабилизатора напряжения определяется спецификой задачи, которую нужно решить. Различные схемы построения стабилизатора напряжения определяют основные параметры приборов. Среди важных параметров стабилизаторов следует выделить следующие:

  • точность стабилизации;
  • скорость стабилизации;
  • надёжность работы;
  • защита от электрических помех;
  • срок эксплуатации;
  • стоимость стабилизатора.

Рассмотрим принципы работы основных типов стабилизаторов напряжения и их принципиальные электрические схемы.

Схема работы релейного стабилизатора

Схема работы релейного стабилизатора напряжения основана на ступенчатом регулировании напряжения путем автоматической коммутации секций вторичной обмотки трансформатора. Коммутация секций обмоток происходит с помощью силовых реле, работой которых управляет электронная плата. Специальный процессор ведет контроль входного и выходного напряжения, вычисляет необходимое число трансформации и осуществляет коммутацию нужного числа силовых реле. Такая схема стабилизатора позволяет быстро и эффективно стабилизировать напряжение в нужном диапазоне.

Принципиальная электрическая схема релейного стабилизатора напряжения

Схема работы электронного стабилизатора

Схема работы электронного стабилизатора напряжения основана на ступенчатом регулировании напряжения путем автоматической коммутации секций вторичной обмотки трансформатора. Коммутация секций обмоток происходит с помощью силовых тиристоров, работой которых управляет электронный блок управления. Напряжение на выходе стабилизатора в случае применения схемы вольтодобавочного типа определяется суммированием основного и добавочного напряжения. Такая схема стабилизатора позволяет быстро и эффективно стабилизировать напряжение в нужном диапазоне, обеспечивая высокую надёжность и бесшумность работы.

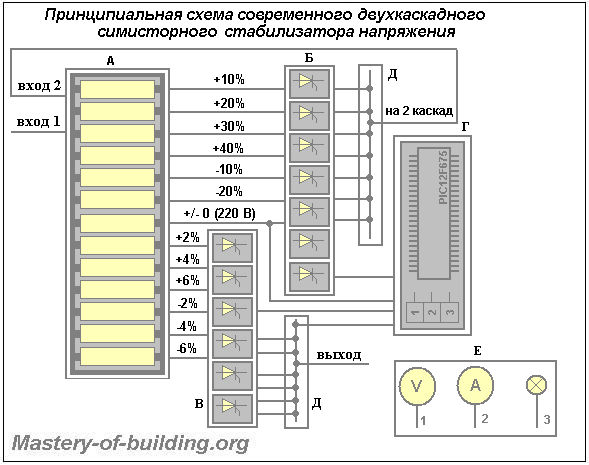

Принципиальная электрическая схема релейного стабилизатора напряжения

Схема работы электромеханического стабилизатора

Схема работы электромеханического стабилизатора напряжения основана на плавном регулировании напряжения путём автоматической коммутации дополнительного числа витков вторичной обмотки трансформатора. Коммутация дополнительных витков трансформатора происходит с помощью подвижного контакта, приводимого в движение сервоприводом. Положением подвижного контакта управляет электронный или аналоговый блок управления. Как только напряжение на входе становиться большим или меньшим установленного, блок управления дает команду на перемещение подвижного контакта до момента установления правильного напряжения на выходе. Эта схема работы стабилизатора позволяет вести плавное и точное изменение напряжения. Однако время стабилизации напряжения в такой схеме стабилизатора достаточно велико. Большим минусом стабилизаторов, построенных по этой схеме, является физический износ подвижного контакта.

Принципиальная электрическая схема электромеханического стабилизатора напряжения

Читайте также по теме:


Тех. поддержка

Бастион в соц. сетях

Канал Бастион на YouTube

Импульсные стабилизаторы напряжения на микросхемах и транзисторах

Стабилизатор напряжения с широтно-импульсным управлением А. Колдунова (рис. 7.1) является усовершенствованным вариантом стабилизатора П. Беляцкого.

Рис. 7.1. Схема стабилизатора регулируемого напряжения (0…25 В) с широтно-импульсным управлением.

На микросхеме DA1 типа КР1006ВИ1 собран генератор прямоугольных импульсов с широтно-импульсным управлением. Генератор питается от параметрического стабилизатора на стабилитроне VD1. Выходные импульсы с генератора поступают на двухкаскадный транзисторный ключ (транзисторы VT2 и ѴТЗ), коммутирующий индуктивный накопитель энергии — катушку индуктивности (дроссель) L1. Выходное напряжение заряжает конденсатор большой емкости СЗ. Напряжение, снимаемое с этого конденсатора, через регулируемый резистивный делитель R7 и R8 поступает на базу транзистора ѴТ1, управляющего длительностью генерируемых импульсов, и, следовательно, определяющего величину энергии, накапливаемой в индуктивном накопителе энергии.

Величину выходного напряжения можно изменять в пределах от 0 до 25 В при величине питающего напряжения 40 В. Поскольку устройство имеет высокий КПД, то при токе нагрузки менее 200 мА теплоотвод для транзистора VT2 не обязателен.

Дроссель L1 намотан на ферритовом кольце с внешним диаметром 10… 15 мм проводом ПЭВ-2 0,6…0,8 мм до заполнения и залит парафином для снижения свиста. Импульсные стабилизаторы обладают более высоким КПД при среднем и большом токе нагрузки, однако при малом токе КПД у них меньше.

Схема устройства, показанная на рис. 7.2, лишена такого недостатка [7.2]. Это позволяет применять его практически в любой аппаратуре: как в различных цифровых, так и в звуковоспроизводящих и радиоприемных устройствах.

Технические характеристики:

Ток холостого хода, не более — 0,25 мА.

Длительный номинальный ток нагрузки — 100 мА.

Максимальный ток нагрузки — 200 мА.

Входное напряжение — 11… 15 в.

Выходное стабилизированное напряжение — 9 В.

КПД: при входном напряжении 11 Б и номинальном токе нагрузки — 82% при 13 б и токе нагрузки 10 мА — 65%; 100 мА — 72%; 200 мА — 69%.

Коэффициент стабилизации при номинальном токе нагрузки не менее — 300.

Амплитуда пульсаций при максимальном токе нагрузки не более 2 мВ.

Стабилизатор (рис. 7.2) содержит коммутирующий составной транзистор VT1, VT2, коммутирующий диод VD2 и дроссель L1. В узел управления входят опорный элемент на транзисторе ѴТЗ и компаратор DA1. На выходе стабилизатора включен транзисторный фильтр ѴТ4, ѴТ5. Основа узла управления — компаратор DA1 на ОУ типа К140УД12. К его инвертирующему входу подключен микромощный опорный элемент, выполненный на обратносмещенном эмиттерном переходе транзистора ѴТЗ. Напряжение его стабилизации (лавинного пробоя) 7…7,5 В обеспечивается при токе 20…30 мкА.

Рис. 7.2. Схема экономичного импульсного стабилизатора напряжения.

На неинвертирующий вход ОУ подается сигнал с резистивного делителя R5 — R7. Выходное напряжение регулируется потенциометром R6.

Конденсатор СЗ увеличивает фазовый сдвиг сигнала обратной связи, что необходимо для циклического характера работы устройства. Он же определяет рабочую частоту и в значительной мере влияет на величину пульсаций.

Выход компаратора подключен к базе составного транзистора (VT1, VT2) через резистор R3, задающий ток управления, и стабилитрон VD1, который обеспечивает отсечку управляющего тока и надежное закрывание коммутирующего транзистора во всем интервале входного напряжения. Конденсатор С2 подавляет высокочастотные помехи.

На выходе стабилизатора включен не традиционный LC-фильтр, а транзисторный, что позволяет улучшить динамические характеристики устройства и подавить пульсации не менее чем на 40 дБ. У транзисторного фильтра есть еще одно преимущество — «мягкое» включение стабилизатора: его выходное напряжение плавно нарастает в течение 2…4 с. Негативным моментом использования транзисторного фильтра является снижение КПД стабилизатора на 6. ..8%.

Дроссель L1 содержит 28 витков провода ПЭВ-2 0,57, намотанного на броневом магнитопроводе Б14 из феррита 2000НМ. Немагнитный зазор 0,2 мм в магнитопроводе обеспечен прокладкой из бумаги.

Транзисторы устройства при номинальном токе не требуют теплоотвода. Если стабилизатор предполагают эксплуатировать при токе нагрузки более 50 мА, то транзистор ѴТ1 должен быть типа КТ81х и его следует установить на теплоотвод площадью 10… 15 смг. Допустимо использовать транзисторы КТ639, КТ644, тогда выходной ток стабилизатора можно увеличить до 0,5 А.

Типовая схема импульсного стабилизатора напряжения, построенного на микросхеме КР142ЕП1А, изображена на рис. 7.3. Источник опорного напряжения микросхемы питается непосредственно входным напряжением стабилизатора, а пороговое устройство — стабилизированным, снимаемым с вывода 6 (оно поступает через транзистор ѴТ1, являющийся усилителем тока).

Коммутирующим элементом стабилизатора, собранным на транзисторах ѴТ2, ѴТЗ, управляет импульсный сигнал, снимаемый с выводов 2, 3 микросхемы. На базу (выв. 4) внутреннего составного транзистора микросхемы, служащего встроенным коммутирующим элементом, сигнал поступает с выхода порогового устройства (выв. 11). Сигнал обратной связи снимается с выхода стабилизатора и через резистивный делитель напряжения R6 и R9 подводится ко входу дифференциального усилителя порогового устройства (выв. 12). На второй вход усилителя (выв. 13) подано стабильное напряжение с источника опорного напряжения.

Рис. 7.3. Типовая схема импульсного стабилизатора напряжения на микросхеме КР142ЕП1А.

При работе микросхемы в составе ключевого стабилизатора пороговое устройство переключается с частотой, зависящей от параметров элементов стабилизатора, режима микросхемы и тока нагрузки. Если при воздействии дестабилизирующих факторов выходное напряжение стабилизатора изменяется, то в силу действия обратной связи изменяется и частота переключения, причем так, что выходное напряжение возвращается к установленному уровню.

Если по тем или иным причинам необходимо, чтобы работа порогового устройства была синхронизирована с частотой какого-либо внешнего генератора, его синхронизирующий сигнал подают на выводы 14 и 15 микросхемы. Это дает возможность строить импульсные стабилизаторы с широтно-импульсным {ШИ) регулированием. Частота переключения коммутирующего элемента в ШИ стабилизаторе постоянна, а под влиянием дестабилизирующих факторов изменяется соответствующим образом длительность открытого состояния коммутирующего элемента.

Основные электрические характеристики микросхемы:

Входное напряжение (подводимое к выв. 5) — 10…40 В.

Максимальная частота коммутации при входном напряжении 40 В, выходном токе 50 мА и температуре окружающей среды -Ю…+25°С — до 300 кГц.

Для получения стабильных выходных напряжений +12 и +5 В от автомобильного или иного аккумулятора напряжением 9… 12 (9… 18) В может быть использован повышающий импульсный стабилизатор напряжения (рис. 7.4), на выходе которого включены микросхема DA2 типа 7812 на напряжение 12 В и микросхема DA3 типа 7805 на напряжение 5 В.

Рис. 7.4. Схема повышающего импульсного стабилизатора напряжения.

Повышающий импульсный стабилизатор напряжения собран на микросхеме DA1 типа UC3843N, выход которой подключен к ключевому полевому транзистору VT1 типа BUZ11. В схеме используется дроссель индуктивностью 50 мкГн (20…60 мкГн). Он намотан на ферритовом кольце К25х11×22 1000НМ и содержит 20 витков максимально толстого провода. Диод выпрямителя — типа 1N5818. Напряжение на конденсаторе С6 — 18 В.

Частота преобразования 50 кГц. Выходной ток преобразователя до 3 А при КПД примерно 70%.

Двухполярный импульсный стабилизатор напряжения, предназначен для питания измерительного прибора, его схема показана на рис. 7.5. Стабилизатор выполнен на основе специализированной микросхемы МАХ743.

Рис. 7.5. Схема двухполярного импульсного стабилизатора напряжения.

Для создания современных импульсных стабилизаторов напряжения с высокой рабочей частотой (более 100 кГц) и КПД до 90% и выше разработана специализированная микросхема управления типа UC3843 фирмы UNITRODE CORP.

Для создания серии импульсных стабилизаторов напряжения может быть использован типовой блок управления, в состав которого входит микросхема UC3843 (рис. 7.6).

Схема мощного импульсного стабилизатора напряжения понижающего типа с защитой от перегрузок по току с использованием типового блока управления показана на рис. 7.7.

Дроссель L1 (рис. 7.6) намотан на кольце К10x6x4,5 из пермаллоя МП140 и содержит 5 витков жгута из 6 проводов ПЭВ 0,51 мм, уложенных по всему периметру кольца в один слой. Дроссель L1 (рис. 7.7) выполнен на кольце К19x11x4,8 из того же материала и содержит 12 витков из 10 скрученных вместе проводов того же диаметра.

Рис. 7.6. Схема типового блока управления с микросхемой UC3843.

Рис. 7.7. Схема мощного импульсного стабилизатора напряжения понижающего типа.

Трансформатор Т1 намотан на кольце К10x6x3 2000НМ1. Вторичная обмотка II намотана проводом ПЭВ 0,2 мм и содержит 200 витков, равномерно уложенных по периметру. Первичная обмотка — 1 виток многожильного провода сечением 1 мм2, проходящего через отверстие кольца. Концы его подключены к стоку транзистора VT2 и точке соединения катода диода VD1 и левого по схеме вывода дросселя L1. Необходимо соблюдение полярности подключения обмоток.

Основные характеристики стабилизатора: входное напряжение— 8… 15 В; выходное напряжение — 5 В; максимальный выходной ток — 10 А\ амплитуда пульсаций выходного напряжения — не более 100 мВ, нестабильность выходного напряжения — 2%; частота преобразования — 100 кГц’, среднее значение КПД — 90%.

Усовершенствованный вариант схемы предыдущего стабилизатора (рис. 7.8) имеет повышенный КПД за счет использования нового схемотехнического решения, которое позволяет значительно уменьшить падение напряжения на коммутирующем диоде.

Суть этого решения состоит в том, что коммутирующий диод заменяется на биполярный или полевой транзистор. Его включают, когда диод должен быть открыт, а выключают — когда закрыт. Падение напряжения на открытом транзисторе может быть в 5… 10 раз меньше, чем даже на диоде ИІотки. Так, за счет использования в качестве коммутирующего диода п-канального полевого транзистора IRF3205 (ѴТЗ) с сопротивлением открытого канала 8 мОм, падение напряжения на нем не превышает 100 мВ при максимальном токе нагрузки. Для сравнения — соответствующее падение напряжения в тех же условиях для диодов Шотки достигает 500 мВ.

Рис. 7.8. Схема усовершенствованного варианта импульсного стабилизатора.

Рис. 7.9. Схема импульсного стабилизатора с повышенной эффективностью преобразования.

При примерно тех же основных параметрах потери в новом варианте стабилизатора снижены до минимума, его КПД приближается к 95%.

Еще одна схема импульсного стабилизатора с использованием полевого транзистора показана на рис. 7.9.

Большинство его характеристик в основном такие же, как и у схемы на рис. 7.7, однако амплитуда пульсаций выходного напряжения снижена до 80 мВ, а частота преобразования повышена до 120 кГц. При этом среднее значение КПД при максимальном токе нагрузки во всем интервале изменения входного напряжения составляет не менее 95%.

Данные намоточных элементов те же, что и для схемы на рис. 7.7.

Источник: Шустов М. А. Практическая схемотехника. Преобразователи напряжения.

§73. Стабилизаторы напряжения | Электротехника

В схемах стабилизации напряжения используют резисторы, полупроводниковые приборы или реакторы с линейной и нелинейной вольт-амперными характеристиками. Если включить линейный элемент, например реактор L1, последовательно с нагрузкой Rн, а нелинейный насыщающийся реактор L2 — параллельно ей (рис. 243), то при изменении входного напряжения Uвх в некоторых пределах выходное напряжение Uвых будет оставаться постоянным. Объясняется это тем что нелинейный реактор L2 работает в режиме насыщения и напряжение на его зажимах практически не изменяется при изменении проходящего по нему тока. Поэтому при изменении напряжения Uвх происходит перераспределение напряжений между последовательно включенными реакторами L1 и L2 и весь прирост напряжения Uвх приходится на линейный реактор L1.

Напряжение же на нелинейном реакторе, параллельно которому включена нагрузка Rн, будет стабилизированным в некоторых пределах, зависящих от вольт-амперной характеристики нелинейного реактора и пределов изменения напряжения Uвх. Такой стабилизатор напряжения называют ферромагнитным. Недостатками его являются низкий коэффициент мощности и значительные габаритные размеры стабилизатора.

Для уменьшения габаритных размеров стабилизатор выполняют с объединенной магнитной системой, а для повышения коэффициента мощности параллельно нелинейному реактору включают конденсатор С (рис. 244, а). Такой стабилизатор называют феррорезонансным. Первичная обмотка 3 стабилизатора, на которую подается напряжение Uвх, расположена на участке 2 магнитопровода, по которому проходит магнитный поток Ф2. Этот участок имеет большое поперечное сечение, вследствие чего он находится в ненасыщенном состоянии. Вторичная обмотка 4, к которой подключается нагрузка Rн, расположена на участке 5 магнитопровода с малым поперечным сечением и, следовательно, находится в насыщенном состоянии. Поэтому при изменении напряжения Uвх и магнитного потока Ф2 магнитный поток Ф3 и индуцируемая в обмотке 4 э. д. с. изменяются незначительно. Так же незначительно изменяется и выходное напряжение Uвых. При увеличении

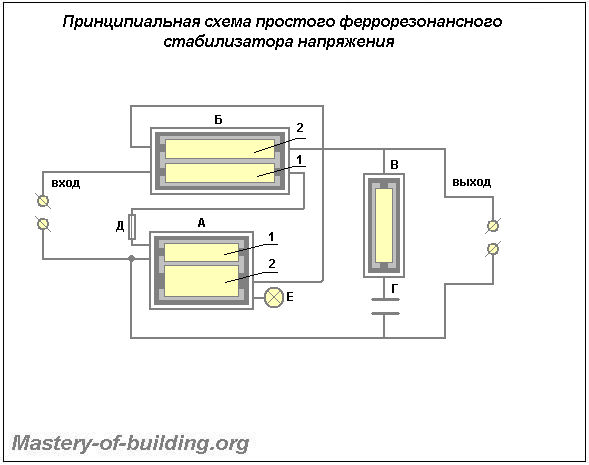

Рис. 243. Принципиальная схема стабилизатора напряжения на реакторах

Рис. 244. Схемы феррорезонансного стабилизатора напряжения

потока Ф2 та его часть, которая не может проходить по участку 5, замыкается в виде потока Ф1 через магнитный шунт 1.

При подаче на обмотку 2 синусоидального напряжения Uвх напряжение Uвых будет несинусоидальным. Поток Ф1 проходит через магнитный шунт только в те моменты времени, когда поток Ф2 приближается к амплитудному значению и участок 5 переходит в режим насыщения. Чтобы повысить точность стабилизации напряжения, на части 2 магнитопровода стабилизатора размещают компенсационную обмотку 6 (рис. 244,б), включенную в цепь нагрузки последовательно с вторичной обмоткой 4, но так, чтобы индуцируемые в них э. д. с. были противоположны по фазе. В результате этого напряжение Uвыx определяется разностью э. д. с. во вторичной и компенсационной обмотках. При увеличении напряжения Uвх и потока Ф2 напряжение Uвыx поддерживается постоянным не только из-за малого изменения потока Ф2 как в стабилизаторе (см. рис. 244, а), а также благодаря возрастанию э. д. с. в компенсационной обмотке 6.

Промышленность выпускает феррорезонансные стабилизаторы напряжения мощностью от 100 Вт до 8 кВт. Эффективность стабилизации характеризуется коэффициентом стабилизации, показывающим, во сколько раз уменьшается относительное изменение выходного напряжения ?Uвых/Uвых по сравнению с относительным изменением входного напряжения ?Uвх/Uвх.

Регуляторы напряжения

, схемы, типы, принцип работы, конструкция, применение

Регулятор напряжения предназначен для автоматического «регулирования» уровня напряжения. Он в основном снижает входное напряжение до желаемого уровня и поддерживает его на том же уровне во время подачи питания. Это гарантирует, что даже при приложении нагрузки напряжение не падает.

Таким образом, регулятор напряжения используется по двум причинам: —

  1. Для регулирования или изменения выходного напряжения цепи.
  2. Для поддержания постоянного выходного напряжения на желаемом уровне, несмотря на изменения напряжения питания или тока нагрузки.

Чтобы узнать больше об основах этого предмета, вы также можете обратиться к Регулируемый источник питания .

Стабилизаторы напряжения

находят свое применение в компьютерах, генераторах переменного тока, электростанциях, где цепь используется для управления мощностью установки. Регуляторы напряжения можно разделить на электромеханические или электронные.Его также можно классифицировать как регуляторы переменного тока или регуляторы постоянного тока.

Мы уже рассказали о регуляторах напряжения IC .

Электронный регулятор напряжения

Все регуляторы напряжения электронных будут иметь опорный источник стабильного напряжения, который предусмотрен посредством обратного диода рабочего напряжения пробоя называется стабилитроном. Основная причина использования регулятора напряжения — поддержание постоянного выходного напряжения постоянного тока. Он также блокирует пульсации переменного напряжения, которые не могут быть заблокированы фильтром.Хороший регулятор напряжения может также включать в себя дополнительные схемы защиты, такие как короткое замыкание, схему ограничения тока, тепловое отключение и защиту от перенапряжения.

Электронные регуляторы напряжения разработаны на основе любого из трех или комбинации любого из трех регуляторов, указанных ниже.

1. Транзисторный стабилизатор напряжения с стабилитроном

Стабилизатор напряжения, управляемый стабилитроном, используется, когда эффективность регулируемого источника питания становится очень низкой из-за высокого тока.Существует два типа транзисторных стабилизаторов напряжения, управляемых стабилитроном.

Стабилизатор напряжения серии управляемых транзисторов на стабилитронах

Такую схему еще называют регулятором напряжения с эмиттерным повторителем. Он назван так потому, что используемый транзистор подключен по схеме эмиттерного повторителя. Схема состоит из транзистора N-P-N и стабилитрона. Как показано на рисунке ниже, выводы коллектора и эмиттера транзистора включены последовательно с нагрузкой. Таким образом, этот регулятор имеет именную серию.Используемый транзистор представляет собой транзистор с последовательным проходом.

Стабилизатор напряжения с последовательным транзисторным стабилитроном

Выходной сигнал выпрямителя, который отфильтрован, затем подается на входные клеммы, и на нагрузочном резисторе Rload получается регулируемое выходное напряжение Vload. Опорное напряжение обеспечивается стабилитроном и транзистор действует как переменный резистор, сопротивление которого изменяется в зависимости от условий эксплуатации базового тока, IBase.

Основной принцип работы такого регулятора заключается в том, что большая часть изменения напряжения питания или входного напряжения возникает на транзисторе, и, таким образом, выходное напряжение имеет тенденцию оставаться постоянным.

Таким образом, выходное напряжение можно записать как

Vout = Vzener — Vbe

Напряжение базы транзистора Vbase и напряжение стабилитрона Vzener равны, поэтому значение Vbase остается почти постоянным.

Эксплуатация

Когда входное напряжение питания Vin увеличивается, выходное напряжение Vload также увеличивается. Это увеличение Vload вызовет снижение напряжения Vbe эмиттера базы транзистора, поскольку напряжение стабилитрона Vzener является постоянным.Это уменьшение Vbe вызывает уменьшение уровня проводимости, что дополнительно увеличивает сопротивление коллектор-эмиттер транзистора и, таким образом, вызывает увеличение напряжения коллектор-эмиттер транзистора, и все это приводит к снижению выходного напряжения Vout. Таким образом, выходное напряжение остается постоянным. Работа аналогична при уменьшении входного напряжения питания.

Следующим условием будет влияние изменения выходной нагрузки на выходное напряжение. Рассмотрим случай, когда ток увеличивается за счет уменьшения сопротивления нагрузки Rload.Это вызывает уменьшение значения выходного напряжения и, таким образом, вызывает увеличение напряжения эмиттера базы транзистора. Это приводит к уменьшению значения сопротивления коллектора-эмиттера из-за увеличения уровня проводимости транзистора. Это приводит к небольшому увеличению входного тока и, таким образом, компенсирует уменьшение сопротивления нагрузки Rload.

Самым большим преимуществом этой схемы является то, что изменения тока стабилитрона уменьшаются в β раз, и, таким образом, эффект стабилитрона значительно снижается, и получается гораздо более стабильный выходной сигнал.

Выходное напряжение последовательного регулятора Vout = Vzener — Vbe. Ток нагрузки Iload схемы будет максимальным током эмиттера, который может пройти транзистор. Для обычного транзистора, такого как 2N3055, ток нагрузки может доходить до 15 А. Если ток нагрузки равен нулю или не имеет значения, то ток, потребляемый от источника питания, можно записать как Izener + Ic (min). Такой регулятор напряжения с эмиттерным повторителем более эффективен, чем обычный стабилизатор напряжения. Обычный стабилитрон, в котором есть только резистор и стабилитрон, должен обеспечивать ток базы транзистора.

Ограничения

Ограничения, перечисленные ниже, доказали, что этот серийный стабилизатор напряжения подходит только для низких выходных напряжений.

  1. С повышением температуры в помещении значения Vbe и Vzener имеют тенденцию к уменьшению. Таким образом, выходное напряжение нельзя поддерживать постоянным. Это еще больше увеличит напряжение эмиттера базы транзистора и, следовательно, нагрузку.
  2. Нет возможности изменить выходное напряжение в цепи.
  3. Из-за небольшого процесса усиления, обеспечиваемого только одним транзистором, схема не может обеспечить хорошее регулирование при высоких токах.
  4. По сравнению с другими регуляторами, этот регулятор имеет плохое регулирование и подавление пульсаций при изменении входного сигнала.
  5. Рассеиваемая мощность проходного транзистора велика, потому что она равна Vcc Ic, и почти все изменения проявляются при Vce, а ток нагрузки приблизительно равен току коллектора. Таким образом, при прохождении больших нагрузочных токов транзистор должен рассеивать много энергии и, следовательно, нагреваться.

Шунтирующий стабилизатор напряжения транзистора с стабилитроном

На изображении ниже показана принципиальная схема шунтирующего регулятора напряжения.Схема состоит из NPN-транзистора и стабилитрона, а также последовательного резистора Rseries, подключенного последовательно с входным источником питания. Стабилитрон подключен к базе и коллектору транзистора, который подключен к выходу.

Транзисторный шунтирующий стабилизатор напряжения с стабилитроном

Работа

Так как в последовательном сопротивлении Rseries происходит падение напряжения, вместе с ним уменьшается и нерегулируемое напряжение. Величина падения напряжения зависит от тока, подаваемого на нагрузку Rload. Величина напряжения на нагрузке зависит от стабилитрона и напряжения эмиттера базы транзистора Vbe.

Таким образом, выходное напряжение можно записать как

Vout = Vzener + Vbe = Vin — I.Rseries

Выходная мощность остается почти постоянной, поскольку значения Vzener и Vbe почти постоянны. Это условие объясняется ниже.

Когда напряжение питания увеличивается, выходное напряжение и напряжение база-эмиттер транзистора возрастают и, таким образом, увеличивается базовый ток Ibase и, следовательно, увеличивается ток коллектора Icoll (Icoll = β.Ibase).

Таким образом, напряжение питания увеличивается, вызывая увеличение тока питания, который, в свою очередь, вызывает падение напряжения на последовательном сопротивлении Rseries и тем самым снижает выходное напряжение. Этого уменьшения будет более чем достаточно, чтобы компенсировать первоначальное увеличение выходного напряжения. Таким образом, выпуск остается почти постоянным. Работа, описанная выше, происходит в обратном порядке, если напряжение питания уменьшается.

Когда сопротивление нагрузки Rload уменьшается, ток нагрузки Iload увеличивается из-за уменьшения токов через базу и коллектор Ibase и Icoll.Таким образом, на Rseries не будет падения напряжения, а входной ток останется постоянным. Таким образом, выходное напряжение останется постоянным и будет разницей между напряжением питания и падением напряжения на последовательном сопротивлении. Это происходит наоборот, если увеличивается сопротивление нагрузки.

Ограничения

Последовательный резистор вызывает огромные потери мощности.

1. Ток питания через транзистор будет больше, чем через нагрузку.

2. В цепи могут быть проблемы, связанные с перенапряжением.

2. Дискретный транзисторный регулятор напряжения

Дискретные транзисторные регуляторы напряжения можно разделить на два. Они объяснены ниже. Эти две схемы способны производить регулируемое выходное постоянное напряжение, которое регулируется или поддерживается на заданном уровне, даже если входное напряжение изменяется или нагрузка, подключенная к выходной клемме, изменяется.

Стабилизатор напряжения серии на дискретных транзисторах

Блок-схема дискретного стабилизатора напряжения транзисторного типа приведена ниже.Для сбора нерегулируемого входа устанавливается элемент управления, который регулирует величину входного напряжения и передает его на выход. Затем выходное напряжение возвращается в схему выборки, затем сравнивается с опорным напряжением и отправляется обратно на выход.

Последовательный регулятор напряжения на дискретных транзисторах

Таким образом, если выходное напряжение имеет тенденцию к увеличению, схема компаратора выдает управляющий сигнал, чтобы заставить элемент управления уменьшать величину выходного напряжения, пропуская его через схему выборки и сравнивая его, тем самым поддерживая постоянное значение. и стабильное выходное напряжение.

Предположим, что выходное напряжение имеет тенденцию к снижению, схема компаратора выдает управляющий сигнал, который заставляет последовательный элемент управления увеличивать величину выходного напряжения, поддерживая, таким образом, стабильность.

Шунтирующий стабилизатор напряжения на дискретных транзисторах

Блок-схема дискретного транзисторного шунтирующего стабилизатора напряжения представлена ​​ниже. Как следует из названия, регулирование напряжения обеспечивается за счет отвода тока от нагрузки. Элемент управления шунтирует часть тока, возникающего в результате входного нерегулируемого напряжения, подаваемого на нагрузку.Таким образом, напряжение регулируется на нагрузке. Из-за изменения нагрузки, если есть изменение выходного напряжения, оно будет скорректировано путем подачи сигнала обратной связи в схему компаратора, которая сравнивается с опорным напряжением и передает выходной сигнал управления на элемент управления для корректировки величины. сигнала, необходимого для отвода тока от нагрузки.

Шунтирующий стабилизатор напряжения на дискретных транзисторах

Если выходное напряжение увеличивается, ток шунта увеличивается и, таким образом, создается меньший ток нагрузки и поддерживается стабилизированное выходное напряжение. Если выходное напряжение уменьшается, ток шунта уменьшается и, таким образом, увеличивается ток нагрузки и поддерживается постоянное регулируемое выходное напряжение. В обоих случаях важную роль играют схема выборки, схема компаратора и элемент управления.

Ограничения транзисторных регуляторов напряжения

Устойчивое и стабилизированное выходное напряжение, получаемое от регулятора, ограничено диапазоном напряжения (30-40) вольт. Это связано с малым значением максимального напряжения коллектор-эмиттер транзистора (50 Вольт).Это ограничивает использование транзисторных источников питания.

3. Электромеханический регулятор

Как следует из названия, это регулятор с сочетанием электрических и механических характеристик. Процесс регулирования напряжения осуществляется спиральным чувствительным проводом, который действует как электромагнит. Магнитное поле создается соленоидом в соответствии с проходящим через него током. Это магнитное поле притягивает движущийся материал сердечника из железа, который связан с натяжением пружины или силой тяжести.Когда напряжение увеличивается, ток усиливает магнитное поле, поэтому сердечник притягивается к соленоиду. Магнит физически связан с механическим переключателем. Когда напряжение уменьшается, магнитное поле, создаваемое сердечником, уменьшается, поэтому натяжение пружины заставляет сердечник втягиваться. Это замыкает механический переключатель и позволяет току течь.

Если конструкция механического регулятора чувствительна к небольшим колебаниям напряжения, к соленоиду можно добавить селекторный переключатель в диапазоне сопротивлений или обмотки трансформатора, чтобы постепенно повышать и понижать выходное напряжение или изменять положение подвижного катушка регулятора переменного тока.

Ранее автомобильные генераторы и генераторы переменного тока содержали механические регуляторы. В регуляторах такого типа процесс осуществляется одним, двумя или тремя реле и различными резисторами, чтобы установить выходную мощность генератора чуть более 6 или 12 вольт, и этот процесс не зависит от частоты вращения двигателя или нагрузки, изменяющейся на транспортном средстве. электрическая система. Реле используются для выполнения широтно-импульсной модуляции для регулирования выходной мощности генератора и управления током возбуждения, проходящим через генератор.

Регулятор, используемый для генераторов постоянного тока, отключается от генератора, когда он не работает, чтобы предотвратить обратный поток электричества от батареи к генератору. В противном случае он будет работать как мотор.

4. Автоматический регулятор напряжения (АРН)

Этот активный системный регулятор в основном используется для регулирования выходного напряжения очень больших генераторов, которые обычно используются на кораблях, нефтяных вышках, больших зданиях и т. Д. Схема AVR сложна и состоит из всех активных и пассивных элементов, а также микроконтроллеров.Основной принцип работы AVR такой же, как и у обычного регулятора напряжения. Входное напряжение возбудителя генератора регулируется АРН, и когда напряжение генератора увеличивается или уменьшается, выходное напряжение генератора автоматически увеличивается или уменьшается. Будет заранее определенная уставка, по которой АРН определяет величину напряжения, которое должно передаваться на возбудитель каждую миллисекунду. Таким образом регулируется выходное напряжение. Та же операция становится более сложной, когда только один АРН используется для регулирования нескольких генераторов, подключенных параллельно.

5. Трансформатор постоянного напряжения (CVT)

В некоторых случаях вариатор также используется в качестве регулятора напряжения. CVT состоит из резонансной обмотки высокого напряжения и конденсатора, который производит регулируемое выходное напряжение для любого типа входного переменного тока. Как и у обычного трансформатора, вариатор имеет первичную и вторичную обмотки. Первичная обмотка находится на стороне магнитного шунта, а вторичная обмотка — на противоположной стороне с настроенной цепью катушки. Регулирование поддерживается за счет магнитного насыщения вторичных катушек.Чтобы узнать больше о CVT, ознакомьтесь с нашей статьей — Трансформатор постоянного напряжения .

Некоторые применения регуляторов напряжения

  • Используется во всех блоках питания электронных устройств для регулирования напряжения и защиты устройства от повреждений
  • Используется с генератором двигателей внутреннего сгорания для регулирования выходной мощности генератора.
  • Используется для электронных схем для подачи точного количества напряжения

Примечание. Стабилизаторы напряжения отличаются от стабилизаторов напряжения.Регуляторы используются для понижения напряжения до желаемого уровня, тогда как стабилизатор «стабилизирует» напряжение. Регуляторы в основном используются для постоянного тока, а стабилизаторы — для переменного тока. Стабилизаторы предотвращают слишком высокое или слишком низкое напряжение, чтобы не повредить подключенное к нему устройство, например телевизор или холодильник.

Цепи регулятора напряжения

— линейный регулятор напряжения, стабилитрон и импульсный регулятор напряжения

Регулятор напряжения

, как следует из названия, представляет собой схему, которая используется для регулирования напряжения. Регулируемое напряжение — это плавная подача напряжения без каких-либо шумов или помех. Выход регулятора напряжения не зависит от тока нагрузки, температуры и изменения линии переменного тока. Стабилизаторы напряжения присутствуют почти в каждой электронике или бытовой технике, такой как телевизор, холодильник, компьютер и т. Д., Для стабилизации напряжения питания.

В основном, регулятор напряжения минимизирует колебания напряжения для защиты устройства. В системе распределения электроэнергии регуляторы напряжения находятся либо в фидерных линиях, либо на подстанции.В этой линейке используются два типа регуляторов, один — ступенчатый, в котором переключатели регулируют подачу тока. Другой — индукционный регулятор, представляющий собой переменную электрическую машину, подобную асинхронному двигателю, которая подает энергию в качестве вторичного источника. Это сводит к минимуму колебания напряжения и обеспечивает стабильный выход.

Существуют различные типы регуляторов напряжения, которые описаны ниже.

Типы схем регулятора напряжения

Схема линейного регулятора напряжения

    Регулятор напряжения серии
  • Шунтирующий регулятор напряжения

Цепь стабилизатора напряжения

Цепь импульсного регулятора напряжения

  • Бак типа
  • Тип наддува
  • Buck / Boost тип

Цепь линейного регулятора напряжения

Это наиболее распространенные регуляторы, используемые в электронике для поддержания постоянного выходного напряжения.Линейные регуляторы напряжения действуют как цепь делителя напряжения, в этом регуляторе сопротивление изменяется в зависимости от изменения нагрузки и дает постоянное выходное напряжение. Некоторые преимущества и недостатки линейного регулятора напряжения приведены ниже:

Преимущества

  • Низкое напряжение пульсации на выходе
  • Ответ быстрый
  • Меньше шума

Недостатки

  • Низкий КПД
  • Требуется большое пространство
  • Выходное напряжение всегда будет меньше входного

1. Регулятор напряжения серии Стабилизатор напряжения серии

является частью линейного регулятора напряжения и также называется последовательным регулятором напряжения. Последовательно включенный регулируемый элемент, используемый для поддержания постоянного выходного напряжения. По мере изменения сопротивления падения напряжения на последовательном элементе его можно изменять, чтобы обеспечить постоянство напряжения на выходе.

Как вы можете увидеть схему для серии стабилизатора напряжения, NPN-транзистор Т1 является элементом серии и стабилитрон используется для обеспечения опорного напряжения.

Когда выходное напряжение увеличивается, напряжение база-эмиттер уменьшается, из-за чего транзистор T1 проводит меньше. Поскольку T1 проводит меньше, он снижает выходное напряжение, следовательно, поддерживает постоянное выходное напряжение.

Когда выходное напряжение уменьшается, напряжение база-эмиттер увеличивается, благодаря чему транзистор T1 проводит больше. По мере увеличения проводимости T1 увеличивает выходное напряжение, следовательно, поддерживает постоянное выходное напряжение.

Выходное напряжение определяется как:

  V  O  = V  Z  - V  BE
Где,
V  O  - выходное напряжение
V  Z  - напряжение пробоя стабилитрона
V  BE  - напряжение база-эмиттер

2.Шунтирующий регулятор напряжения

Нерегулируемое напряжение прямо пропорционально падению напряжения на последовательно соединенных сопротивлениях, и это падение напряжения зависит от тока, потребляемого нагрузкой. Если ток, потребляемый нагрузкой, увеличивается, базовый ток также будет уменьшаться, и из-за этого меньший ток коллектора будет течь через вывод эмиттера коллектора, и, следовательно, ток через нагрузку будет увеличиваться, и наоборот.

Регулируемое выходное напряжение шунтирующего регулятора напряжения определяется как:

  V  OUT  = V  Z  + V  BE

Стабилитрон напряжения

Стабилитроны

дешевле и подходят только для цепей малой мощности. Его можно использовать в приложениях, где количество энергии, потраченное впустую во время регулирования, не имеет большого значения.

Резистор подключен последовательно со стабилитроном, чтобы ограничить количество тока, протекающего через диод, и входное напряжение Vin (которое должно быть больше напряжения стабилитрона). подключается параллельно, как показано на изображении, и выход напряжение Vout снимается на стабилитроне с Vout = Vz (напряжение стабилитрона). Как мы знаем, стабилитрон начинает проводить в обратном направлении, когда приложенное напряжение выше, чем напряжение пробоя стабилитрона.Поэтому, когда он начинает проводить, он поддерживает то же напряжение на нем и отводит дополнительный ток, таким образом обеспечивая стабильное выходное напряжение.

Узнайте больше о работе стабилитрона здесь.

Импульсный регулятор напряжения

Есть три типа импульсных регуляторов напряжения:

  • Понижающий или понижающий импульсный регулятор напряжения
  • Повышающий или повышающий импульсный регулятор напряжения
  • Понижающий / повышающий импульсный регулятор напряжения

Понижающий или понижающий импульсный регулятор напряжения

Понижающий стабилизатор используется для понижения напряжения на выходе, мы даже можем использовать схему делителя напряжения для уменьшения выходного напряжения, но эффективность схемы делителя напряжения низкая, поскольку резисторы рассеивают энергию в виде тепла. Мы используем в цепи конденсатор, диод, индуктор и переключатель. Принципиальная схема понижающего импульсного регулятора напряжения приведена ниже:

Когда переключатель находится в положении ON, диод остается смещенным в обратном направлении, и к индуктору подключается питание. Когда переключатель разомкнут, полярность катушки индуктивности меняется на обратную, диод становится смещенным вперед и подключает катушку индуктивности к земле. Затем ток через дроссель уменьшается с крутизной:

  d I  L  / dt = (0-V  OUT ) / L

Конденсатор используется для предотвращения падения напряжения на нагрузке до нуля.Если мы продолжаем открывать и закрывать переключатель, среднее напряжение на нагрузке будет меньше подаваемого входного напряжения. Вы можете контролировать выходное напряжение, изменяя рабочий цикл переключающего устройства.

  Выходное напряжение = (Входное напряжение) * (процент времени, в течение которого переключатель находится в положении ВКЛ)

Если вы хотите узнать больше о Buck Converter, перейдите по ссылке.

Повышающий или повышающий импульсный регулятор напряжения

Повышающий регулятор используется для повышения напряжения на нагрузке.Принципиальная схема регулятора наддува приведена ниже:

Когда переключатель замкнут, диод ведет себя как смещенный в обратном направлении, и ток через катушку индуктивности продолжает расти. Теперь, когда переключатель разомкнут, индуктор создаст силу, заставляющую ток продолжать течь, и конденсатор начнет заряжаться. Постоянно поворачивая переключатель в положение ВКЛ и ВЫКЛ, мы получим напряжение на нагрузке выше входного. Мы можем контролировать выходное напряжение, контролируя время включения (Ton) переключателя.

  Выходное напряжение = Входное напряжение / процент времени, в течение которого переключатель открыт

Если вы хотите узнать больше о Boost Converter, то перейдите по ссылке.

Понижающий импульсный регулятор напряжения

Понижающий-повышающий импульсный регулятор представляет собой комбинацию понижающего и повышающего регуляторов, он дает инвертированный выходной сигнал, который может быть больше или меньше подаваемого входного напряжения.

Когда переключатель находится в положении ON, диод ведет себя как смещенный в обратном направлении, и индуктор накапливает энергию, а когда переключатель находится в положении OFF, индуктор начинает выделять энергию с обратной полярностью, которая заряжает конденсатор.Когда энергия, запасенная в катушке индуктивности, становится равной нулю, конденсатор начинает разряжаться в нагрузку с обратной полярностью. Из-за этого понижающий-повышающий регулятор также называется инвертирующим регулятором .

Выходное напряжение определяется как

  Vout = Vin (D / 1-D)
  Где, D - рабочий цикл

Следовательно, если рабочий цикл низкий, регулятор ведет себя как понижающий регулятор, а когда рабочий цикл высокий, регулятор ведет себя как повышающий регулятор.

Практический пример схем регулятора

Цепь регулятора положительного линейного напряжения

Мы разработали схему положительного линейного стабилизатора напряжения с использованием 7805 IC . Эта ИС имеет все схемы для обеспечения 5-вольтового стабилизированного питания. Входное напряжение должно быть как минимум более чем на 2 В от номинального значения, как для LM7805, мы должны обеспечить как минимум 7 В.

На микросхему подается нерегулируемое входное напряжение, и мы получаем стабилизированное напряжение на выходе.Название микросхемы определяет ее функцию, 78 представляет собой положительный знак, а 05 представляет собой значение регулируемого выходного напряжения. Как вы видите на принципиальной схеме, мы подаем 9 В на 7805IC и получаем стабилизированное + 5 В на выходе. Конденсаторы C1 и C2 используются для фильтрации.

Цепь стабилизатора напряжения на стабилитроне

Здесь мы разработали стабилизатор напряжения на стабилитроне 5,1 В. Стабилитрон работает как чувствительный элемент.Когда напряжение питания превышает его напряжение пробоя, он начинает проводить в обратном направлении и поддерживает то же напряжение на нем, а дополнительный ток течет обратно, обеспечивая тем самым стабильное выходное напряжение. В этой схеме мы даем 9 В входного напряжения и получаем почти 5,1 напряжения регулируемого выхода.

Сильноточная схема регулируемого регулятора напряжения, 0-30 В, 20 А

Если вам нужна сильноточная схема регулируемого регулятора напряжения .Это может быть лучшим выбором для вас.

Он может выдавать выходной ток 20 А или 400 Вт и может регулировать напряжение от 4 до 20 В или легко подавать напряжение от 0 до 30 В. Это хорошее качество, отличная производительность и долговечность с печатной платой.

Для использования в электронной связи, радиопередатчиках большой мощности и т. Д.

В этом проекте используются несколько компонентов. Из-за использования четырех стабилизаторов напряжения LM338-5A и популярного операционного усилителя IC-741 в режиме линейного питания.

Попробуй построить, тебе понравится!

Как это работает

LM338K, который мы используем, представляет собой схему регулятора напряжения постоянного тока на плавающем типе. Простой стиль применения этой ИС, как показано на рисунке 1

Как использовать LM338 IC в basic

Рисунок 1 Схема , в нормальных условиях напряжение между выводом Adj и выводом равно 1.25 В стабильно, что поток R1, R2 также будет постоянным.

Выходное напряжение равно напряжению на выводе Adj + 1,25 В или Рассчитывается следующим образом

Vo = 1,25 (R1 + R2) / R1

Высокий ток при параллельном подключении LM338

Нормально IC-LM338 Может подавать до 5 ампер, но чтобы ток нагрузки не превышал 20 ампер, приведем в параллель.

На что следует обратить внимание при параллельном соединении множества ИС, так это на средний ток, протекающий по цепи.Каждому одинаково.

Самый простой способ — подключить резистор к выходному выводу IC, как показано на рис. 2 .

Номинал резисторов-R, используемых к нему, будет намного меньше, чем R1.

Исходя из схемы, мы можем установить.

IoRs = 1,25 — Vo (R1 / (R1 + R2))

И от работы цепей, установленных ниже, будет.

IiRs = 1,25 — Vo (R1 / (R1 + R2))

Из этих двух уравнений, которые все одинаковы, следует, что Io = Ii.

Или просто, ток через микросхему LM338 одинаков.


Соединение LM338 в параллельной форме

На практике мы не используем схемы для его использования. Так как напряжение на падение РТС будет изменяться в зависимости от величины тока, протекающего через нагрузку и Реферировано напряжения IC. Кроме того, они отличаются друг от друга.


Внешнее управление LM338 с использованием uA741

Следовательно, нам необходимо управлять внешними цепями.Чтобы контролировать напряжение на выводе adj, как показано на Рисунок 3.

Из схемы мы увидим, что на отрицательном выводе IC должно быть половинное напряжение от выходного напряжения. И на положительном выводе должно быть равное номинальному напряжению.

Это вызвано постоянным током, протекающим через транзистор к Rs и P1.

От свойств схемы операционного усилителя до регулируемого уровня выходного напряжения, что. Пока не будет такое же напряжение на штыревом входе.

Итак, напряжение на базе вывода транзистора Q1 равно напряжению на отрицательном выводе IC.

Напряжение это, чтобы сделать изменения в сопротивлении транзистора, в результате чего напряжение в точке ссылочного изменения.

Сопротивление транзистора обратно пропорционально выходному напряжению, чтобы компенсировать потерю напряжения в размере Rs. Из-за неравномерного протекания этих нагрузочных токов.

Регулятор постоянного тока большой мощности 4-20 вольт 20 ампер от LM338

  • Исходя из всех вышеперечисленных принципов, у нас есть приложения для схем, как показано на рис. они должны быть выше тока.
  • Для трансформатора, который может подавать не менее 30 ампер, и напряжение вторичной обмотки не должно быть меньше 18 вольт.

Для оптимизации схем конденсатора С2 лучше использовать 20000uF.

Чтение: Как использовать LM317 Техническое описание и распиновка

Список деталей
IC1: LM741
IC2-IC5: LM338K или LM338P
Q1: BD140
D1: Мостовой диод 35A
Diodes R1: 150 Ом резистор 0,5 Вт
R2: 100 Ом резистор 0.5 Вт
R3, R4: резисторы 4,7 кОм 1/2 Вт
R5-R8: резисторы 0,3 Ом 5 ​​Вт
C1: 0,01 мкФ 200 В, полиэфирный конденсатор
C2, C5: 4700 мкФ 50 В, электролитические конденсаторы
C3: 0,1 мкФ 63 В, полиэфирный конденсатор
C4: 10 мкФ 25 В Тантал
C6: 47 мкФ 35 В, электролитические конденсаторы


Печатная плата регулятора постоянного тока большой мощности-4-20-вольт-20-ампер

Build 20A Сильноточный регулируемый источник питания

  • Все устройства в схемах. Устройства можно припаять к печатной плате, как показано на Рисунок 5 . Если вы не измените входной конденсатор-C2, они увеличились. Придется установить его вне печатной платы.
  • Мостовой диод должен быть аккуратно прикреплен к радиатору. Чтобы продлить срок службы и долговечность.
  • Для IC-LM338, который также необходимо установить на радиатор большого размера. Будьте осторожны, корпус ИС к радиатору Коротко решительно.
  • Когда все будет готово к пайке оборудования, протестируйте входное питание переменного тока для этого проекта.
  • Затем отрегулируйте VR1 до необходимого выходного напряжения, проверьте нагрузку и регулируйте VR1 до тех пор, пока выходное напряжение не станет неизменным.

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь сделать Electronics Learning Easy . Регулятор напряжения

: принцип работы и электрическая схема | Регулятор напряжения в источнике питания

Выходное напряжение источника питания обычно уменьшается при включении нагрузки. Это снижение нехорошо, и его необходимо минимизировать. Величина этого уменьшения измеряется по сравнению с напряжением холостого хода.

Снижение напряжения под нагрузкой по сравнению с напряжением источника питания без нагрузки называется процентом регулирования напряжения .

Это один из факторов, используемых для определения качества источника питания. Выражается математически:

\ [Percentage \ text {} Voltage \ text {} Regulation = \ frac {{{E} _ {nl}} — {{E} _ {fl}}} {{{E} _ {fl }}} \ times 100 \]

Где E nl равно напряжению без нагрузки, а E fl равно напряжению при полной нагрузке.

Пример регулирования напряжения 1

Источник питания имеет напряжение холостого хода 30 вольт. Это напряжение падает до 25 вольт при приложении нагрузки.Каков его процент регулирования?

\ [Процент \ text {} Напряжение \ text {} Регулировка = \ frac {{{E} _ {nl}} — {{E} _ {fl}}} {{{E} _ {fl}}} \ times 100 \]

\ [Percentage \ text {} Voltage \ text {} Regulation = \ frac {30V-25V} {25V} \ times 100 = 20% \]

Load Resistor

Для завершения базовая схема источника питания, резистор нагрузки подключен к источнику питания, Рисунок 1 . Этот резистор служит трем важным целям .

Рисунок 1. Полная цепь питания с нагрузочным резистором.

Первый , нагрузочный резистор служит отводом . Выпускное отверстие позволяет заряженным конденсаторам стекать. Во время работы источника питания пиковые напряжения сохраняются в конденсаторах секций фильтра. Эти конденсаторы остаются заряженными после выключения оборудования. Эти конденсаторы могут быть опасны при случайном прикосновении технического специалиста.

Нагрузочный резистор позволяет этим конденсаторам разряжаться, когда они не используются.Мудрый техник всегда будет принимать дополнительные меры предосторожности и замыкать конденсаторы на землю с помощью изолированной отвертки.

Во-вторых, нагрузочный резистор улучшает регулирование. Нагрузочный резистор действует как предварительная нагрузка на источник питания. Это вызывает падение напряжения. Когда оборудование подключено к источнику питания, добавляемое падение довольно мало, и регулирование улучшается.

Пример регулирования напряжения 2

Предположим, что напряжение на клеммах источника питания составляет 30 В без нагрузочного резистора.К нему не подключено никакое оборудование. При подключении и включении оборудования напряжение падает до 25 вольт. Регулирование составляет 20 процентов. (См. Предыдущий пример в разделе «Регулировка напряжения».)

Если резистор, подключенный к источнику питания, дает начальное падение до 26 вольт, то выходное напряжение считается 26 вольт. Если оборудование, теперь подключенное к источнику питания, вызывает падение напряжения до 25 вольт, то регулирование источника питания будет следующим:

\ [Percentage \ text {} Voltage \ text {} Regulation = \ frac {{{E} _ {nl }} — {{E} _ {fl}}} {{{E} _ {fl}}} \ times 100 \]

\ [Percentage \ text {} Voltage \ text {} Regulation = \ frac {26V- 25V} {25V} \ times 100 = 4% \]

Полезное напряжение источника изменилось всего на четыре процента.

Еще одним преимуществом предварительной нагрузки питания является усиление фильтрующего действия дросселя. Резистор позволяет току постоянно течь в источнике питания. Дроссель имеет лучшее фильтрующее действие в этом текущем состоянии, чем когда ток изменяется от низкого значения до нуля.

В-третьих, нагрузочный резистор действует как делитель напряжения. Нагрузочный резистор позволяет получать несколько напряжений от источника питания.

Замена резистора с одной нагрузкой на отдельные последовательно включенные резисторы дает несколько фиксированных напряжений постоянного тока, Рисунок 2 .Резистор скользящего ответвления также может использоваться для регулировки напряжения.

Рис. 2. Делитель напряжения на выходе источника питания.

Эта схема называется делителем напряжения. Он использует закон Ома (падение напряжения на резисторе равно току, умноженному на сопротивление, или E = I × R). На рисунке 2, и, следовательно, изменяют напряжение на этом отводе.

Пример делителя напряжения

В части A рисунка 3 делитель напряжения состоит из трех резисторов сопротивлением пять кОм (кОм).Подача 30 вольт делится на 10, 20 и 30 вольт на клеммах C, B и A соответственно. В части B к клемме C подключена нагрузка в пять кОм, как показано. Он параллелен R 3 , и сопротивление становится:

\ [{{R} _ {T}} = \ frac {{{R} _ {3}} \ times {{R} _ {L}}} {{{R} _ {3}} + {{R} _ {L}}} = \ frac {5000 \ Omega \ times 5000 \ Omega} {5000 \ Omega +5000 \ Omega} = 2500 \]

Рисунок 3. На диаграммах показано изменение сопротивления в делителе напряжения при подключении нагрузки.

Полное сопротивление источника питания с подключенным RL составляет 5000 Ом + 5000 Ом + 2500 Ом = 12 500 Ом. Теперь можно рассчитать ток через делитель.

\ [I = \ frac {{{E} _ {source}}} {R} = \ frac {30V} {12,500 \ Omega} = 0. 0024A = 2.4mA \]

Используя общий ток, мы можем рассчитать отдельные падения напряжения. Напряжение в точке C:

$ {{E} _ {C}} = I \ times R = 0,0024A \ times 2500 \ Omega = 6V $

Напряжение в точке B составляет 18 вольт. Если бы к точке B была подключена другая нагрузка, это привело бы к дальнейшему изменению деления напряжения.

Принципиальная схема регулятора напряжения

Требуется некоторый метод обеспечения постоянного выходного напряжения на источнике питания при переменных условиях нагрузки. Этот метод учитывает тот факт, что падение напряжения на резисторе равно произведению тока и сопротивления. Этот метод представляет собой схему, называемую регулятором напряжения . Он показан на рисунках 4 и 5. Полный вход фильтра источника питания подается на клеммы A и B.Регулируемый выход проходит через точки C и B.

Регулятор напряжения, используемый на рисунке 4, часто называют трехконтактным стабилизатором напряжения . Обычные выходные регулируемые напряжения могут составлять 5, 6, 8, 12, 15, 18, 24 В и т. Д. (Производители также могут иметь различные номинальные значения тока).

Рисунок 4. Базовая принципиальная схема регулятора напряжения

Рисунок 5. Схема и схемы подключения регуляторов напряжения.(National Semiconductor Corp.)

Регуляторы напряжения

выпускаются в нескольких распространенных конструкциях транзисторных корпусов (TO-3, TO-39, TO-202, TO-220 и т. Д.). Эти твердотельные регуляторы в основном защищены от взрыва. Они требуют использования радиатора для отвода избыточного тепла от устройства.

Внутренние схемы, используемые в этих регуляторах напряжения, довольно сложны. У них есть несколько транзисторов, диодов, стабилитронов , и резисторов, встроенных в один небольшой корпус. На рисунке 5 показаны схемы двух регуляторов напряжения и конструкции их корпусов.

Пример использования регулятора напряжения можно увидеть в автомобиле. Регулятор напряжения автомобиля контролирует уровень напряжения от генератора.

Принципиальная схема и ее работа

В системе электропитания регулятор является важным компонентом, используемым для управления выходной мощностью в силовой электронике. Силовую электронику можно определить как управление, а также преобразование электроэнергии в части электроники. Стабилизатор напряжения генерирует стабильный выходной сигнал при изменении входа или нагрузки.Существуют различные типы стабилизаторов напряжения, такие как стабилитрон, последовательный, шунтирующий, фиксированный положительный, IC, регулируемый, отрицательный, двойное отслеживание и т. Д. В этой статье обсуждается обзор серийного транзисторного регулятора напряжения.

Что такое стабилизатор напряжения серии транзисторов?

Последовательный стабилизатор напряжения можно определить как регулятор, который имеет ограничения, такие как высокое рассеивание, менее эффективный, а также напряжение транзистора и напряжения стабилитрона при повышении температуры.


Конструкция схемы последовательного транзисторного регулятора напряжения

Эта схема регулятора напряжения показана ниже. Следующая схема может быть построена как на транзисторе, так и на стабилитроне. В этой схеме ток нагрузки протекает через транзистор серии Q1. Это причина называть этот регулятор регулятором напряжения с последовательным транзистором. Когда на входные клеммы схемы подается нерегулируемый источник постоянного тока, мы можем получить регулируемый выход через нагрузку.Здесь стабилитрон обеспечивает опорное напряжение.

Схема последовательного регулятора напряжения транзистора

Регулятор последовательного напряжения на транзисторе работает , когда напряжение на базе транзистора поддерживается на уровне стабильного напряжения на диоде. Например, если напряжение стабилитрона равно 8 В, базовое напряжение транзистора останется примерно 8 В. Следовательно, Vout = VZ — VBE

Operation

Работа этого транзистора может быть выполнена в двух случаях, например, когда выходное напряжение увеличивается и уменьшается.

Когда выходное напряжение уменьшается

Когда в цепи понижается напряжение включения / выключения, тогда напряжение BE увеличивается, что заставляет транзистор работать больше. В результате выходное напряжение будет поддерживаться на стабильном уровне.

Когда возрастает выходное напряжение

Когда в цепи повышается выходное напряжение, тогда напряжение BE будет уменьшаться, и транзистор будет работать хуже. В результате выходное напряжение будет поддерживаться на стабильном уровне.

Преимущества / недостатки

Преимущества s регулятора напряжения этой серии перечислены ниже.

  • Основное преимущество этой схемы регулятора напряжения состоит в том, что изменения в токе Зенера уменьшаются на коэффициент ß. Следовательно, эффект импеданса стабилитрона будет значительно уменьшен, и мы сможем получить дополнительный стабилизированный выход.

Недостатки регуляторов напряжения серии перечислены ниже.

  • Корректировки в пределах тока Зенера уменьшены до значительной суммы; произведенное количество не полностью стабильно.Это происходит из-за того, что как VZ, так и VBE уменьшаются при повышении комнатной температуры.
  • Изменить напряжение o / p непросто, потому что таких ресурсов нет.

Таким образом, КПД стабилитрона RPS (стабилизированного источника питания) становится чрезвычайно низким при высоком токе нагрузки. В этих условиях часто используется стабилитрон, похожий на транзистор, для поддержания стабильного напряжения на выходе. По сути, транзисторные регуляторы напряжения, которыми управляет стабилитрон, подразделяются на два типа, а именно последовательные регуляторы напряжения и шунтирующие регуляторы напряжения.Вот вам вопрос, какова основная функция регулятора напряжения?

Общие сведения о том, как работает регулятор напряжения

Регулятор напряжения генерирует фиксированное выходное напряжение заданной величины, которое остается постоянным независимо от изменений его входного напряжения или условий нагрузки. Существует два типа регуляторов напряжения: линейные и импульсные.

В линейном регуляторе используется устройство активного (BJT или MOSFET) прохода (последовательное или шунтирующее), управляемое дифференциальным усилителем с высоким коэффициентом усиления.Он сравнивает выходное напряжение с точным эталонным напряжением и регулирует проходное устройство для поддержания постоянного выходного напряжения.

Импульсный стабилизатор преобразует входное постоянное напряжение в коммутируемое напряжение, подаваемое на силовой MOSFET или BJT переключатель. Отфильтрованное выходное напряжение переключателя мощности возвращается в схему, которая управляет временем включения и выключения переключателя питания, так что выходное напряжение остается постоянным независимо от изменений входного напряжения или тока нагрузки.

Каковы некоторые топологии импульсного регулятора?

Существует три распространенных топологии: понижающая (понижающая), повышающая (повышающая) и понижающая-повышающая (повышающая / понижающая). Другие топологии включают обратноходовые, SEPIC, Cuk, двухтактные, прямые, полномостовые и полумостовые топологии.

Как влияет на конструкцию регулятора частоты коммутации?

Более высокие частоты переключения означают, что в стабилизаторе напряжения можно использовать катушки индуктивности и конденсаторы меньшего размера. Это также означает более высокие коммутационные потери и больший шум в цепи.

Какие потери происходят с импульсным регулятором?

Потери возникают из-за мощности, необходимой для включения и выключения полевого МОП-транзистора, которые связаны с драйвером затвора полевого МОП-транзистора.Кроме того, потери мощности полевого МОП-транзистора возникают из-за того, что переключение из состояния проводимости в состояние непроводимости занимает конечное время. Потери также связаны с энергией, необходимой для заряда и разряда емкости затвора MOSFET между пороговым напряжением и напряжением затвора.

Каковы обычные применения линейных и импульсных регуляторов?

Рассеиваемая мощность линейного регулятора прямо пропорциональна его выходному току при заданном входном и выходном напряжении, поэтому типичный КПД может быть 50% или даже ниже. Используя оптимальные компоненты, импульсный регулятор может достигать КПД в диапазоне 90%. Однако выходной шум линейного регулятора намного ниже, чем импульсный стабилизатор с такими же требованиями к выходному напряжению и току. Обычно импульсный регулятор может управлять более высокими токовыми нагрузками, чем линейный регулятор.

Как импульсный регулятор управляет своим выходом?
Для импульсных регуляторов

требуются средства для изменения выходного напряжения в ответ на изменения входного и выходного напряжения.Один из подходов — использовать ШИМ, который управляет входом в соответствующий выключатель питания, который контролирует время его включения и выключения (рабочий цикл). Во время работы отфильтрованное выходное напряжение регулятора подается обратно на ШИМ-контроллер для управления рабочим циклом. Если отфильтрованный выходной сигнал имеет тенденцию к изменению, обратная связь, подаваемая на ШИМ-контроллер, изменяет рабочий цикл для поддержания постоянного выходного напряжения.

Какие проектные характеристики важны для ИС регулятора напряжения?

Среди основных параметров — входное напряжение, выходное напряжение и выходной ток.В зависимости от приложения могут быть важны другие параметры, такие как пульсирующее напряжение на выходе, переходная характеристика нагрузки, выходной шум и КПД. Важными параметрами линейного регулятора являются падение напряжения, PSRR (коэффициент отклонения источника питания) и выходной шум.

Рекомендации

Загрузить средства проектирования управления питанием

Инструмент для проектирования регуляторов напряжения ADIsimPower ™

Пропуск для серии

»Примечания по электронике

Последовательный регулятор или регулятор последовательного прохода — наиболее широко используемый вид регулятора напряжения, используемый в линейных источниках питания.


Схемы линейного источника питания Праймер и руководство Включает:
Линейный источник питания Шунтирующий регулятор Регулятор серии Ограничитель тока Регуляторы серий 7805, 7812 и 78 **

См. Также: Обзор электроники блока питания Импульсный источник питания Защита от перенапряжения Характеристики блока питания Цифровая мощность Шина управления питанием: PMbus Бесперебойный источник питания


Последовательный регулятор напряжения или, как его иногда называют, последовательный регулятор напряжения — наиболее часто используемый подход для обеспечения окончательного регулирования напряжения в линейно регулируемом источнике питания.

Линейный регулятор серии обеспечивает высокий уровень производительности, особенно когда требуется низкий уровень шума, пульсаций и переходных процессов на регулируемом выходе.

Существует множество схем, использующих дискретные электронные компоненты, которые обеспечивают линейное регулирование с помощью последовательного элемента, и в дополнение к этому практически все ИС линейных регуляторов используют этот подход.

Это означает, что существует множество вариантов для последовательных регуляторов напряжения, которые открываются при проектировании электронной схемы источника питания.

Основы регуляторов напряжения серии

В последовательном регуляторе напряжения или последовательном регуляторе напряжения используется переменный элемент, включенный последовательно с нагрузкой. Изменяя сопротивление последовательного элемента, можно изменять падение напряжения на нем, чтобы обеспечить постоянство напряжения на нагрузке.

Блок-схема последовательного регулятора напряжения

Преимущество последовательного регулятора напряжения заключается в том, что величина потребляемого тока фактически равна величине потребляемого нагрузкой, хотя некоторая часть будет потребляться любой схемой, связанной с регулятором.В отличие от шунтирующего регулятора напряжения, последовательный регулятор не потребляет полный ток, даже если нагрузка не требует никакого тока. В результате последовательный регулятор напряжения значительно более эффективен.

Вместо того, чтобы потреблять ток, который не требуется нагрузке для поддержания напряжения, он снижает разницу напряжений между входным и требуемым стабилизированным напряжением.

Для поддержания достаточного уровня регулирования и подавления шумов и переходных процессов, которые могут возникать на входящем напряжении, последовательные линейные регуляторы напряжения должны значительно снижать напряжение.Для многих высококачественных стабилизаторов напряжения с низким уровнем шума и пульсаций требуется несколько вольт на последовательном регулирующем элементе. Это означает, что в этом компоненте рассеивается значительная мощность, и для устройства последовательного регулятора, а также для источника питания в целом требуется хороший теплоотвод и отвод тепла.

Хотя последовательный регулятор значительно более эффективен, чем шунтирующий регулятор, он значительно менее эффективен, чем импульсный источник питания. Эффективность последовательного регулятора напряжения и любых линейных источников питания, использующих их, будет зависеть от нагрузки и т. Д., Но часто достигаются уровни эффективности менее 50%, в то время как источники питания с импульсным режимом могут достигать уровней более 90%.

Стабилизаторы напряжения серии

имеют относительно низкий уровень эффективности по сравнению с импульсным блоком питания, но они обладают преимуществами простоты, а также на их выходе отсутствуют импульсные скачки переключения, наблюдаемые на некоторых импульсных блоках питания, хотя SMPS улучшаются, а производительность многих сейчас исключительно хорошо.

Регулятор напряжения простой эмиттерный повторитель

Конструкция электронной схемы простого транзисторного регулятора напряжения с эмиттерным повторителем очень проста.Эта схема не используется широко сама по себе в линейном источнике питания, но может использоваться в другом оборудовании для обеспечения понижающего напряжения и т. Д. От шины с более высоким напряжением.

Базовый последовательный стабилизатор с использованием стабилитрона и эмиттерного повторителя

В схеме используется однопроходный транзистор в виде конфигурации эмиттерного повторителя и одиночный стабилитрон или другой диод стабилизатора напряжения, управляемый резистором от нерегулируемого источника питания.

Это обеспечивает простую форму системы обратной связи, обеспечивающей поддержание напряжения стабилитрона на выходе, хотя и со снижением напряжения, равным напряжению перехода база-эмиттер — 0.6 вольт для кремниевого транзистора.

Спроектировать такую ​​схему последовательного регулятора напряжения несложно. Зная максимальный ток, необходимый для нагрузки, можно рассчитать максимальный ток эмиттера. Это достигается делением тока нагрузки, то есть тока эмиттера транзистора, на Β или hfe транзистора.

Стабилитрону обычно требуется минимум около 10 мА, чтобы небольшой стабилитрон сохранял свое регулируемое напряжение.Затем следует рассчитать резистор, чтобы обеспечить базовый ток возбуждения и минимальный ток Зенера на основе данных о нерегулируемом напряжении, напряжении Зенера и требуемом токе. [(Нерегулируемое напряжение — напряжение Зенера) / ток]. К току следует добавить небольшой запас, чтобы обеспечить достаточное пространство для запаса при нагрузке и, следовательно, база транзистора принимает полный ток.

Рассеиваемая мощность стабилитрона должна быть рассчитана для случая, когда ток нагрузки и, следовательно, ток базы равен нулю.В этом случае стабилитрон должен будет принимать полный ток, пропускаемый последовательным резистором.

Иногда через стабилитрон или опорный диод напряжения может быть помещен конденсатор, чтобы помочь устранить шум и любые переходные процессы напряжения, которые могут возникнуть.

Выборка выходного сигнала

Простая схема последовательного регулятора напряжения с эмиттерным повторителем напрямую сравнивает выходной сигнал с опорным напряжением. Таким образом, выходное напряжение было равно, что в качестве ссылки, пренебрегая базу эмиттерного падения напряжения.

Однако можно улучшить характеристики регулятора напряжения, выбрав часть выходного напряжения и сравнив ее с эталонным. Для этой функции можно использовать дифференциальный усилитель, например операционный усилитель. Если это сделано, то выходное напряжение становится больше, чем опорное напряжение в качестве обратного отрицательного в цепи схватках, чтобы держать два сравниваемых напряжений одинаковы.

Если, например, опорное напряжение 5 вольт, и отбор проб или потенциальный делитель обеспечивает 50% от выходного напряжения, то выходное напряжение будет поддерживаться на 10 вольт.

Последовательный регулятор напряжения с дискретным выходом / figcaption>

Деление потенциала или выборку можно сделать переменными, и, таким образом, выходное напряжение можно отрегулировать до необходимого значения. Обычно этот метод используется только для небольших корректировок, как уровень минимальной мощности, полученного этим способом, является выходным сигналом, равного опорного напряжения.

Следует помнить, что использование делителя потенциала снижает коэффициент усиления контура обратной связи. Это приводит к уменьшению коэффициента усиления контура и тем самым к снижению характеристик регулирования.Обычно существует достаточное усиление контура, чтобы это не было большой проблемой, за исключением случаев, когда дискретизируется только очень небольшая часть выходного сигнала.

Также следует проявлять осторожность, чтобы не увеличивать выходное напряжение до точки, при которой на регуляторе не будет достаточного падения напряжения для достаточного регулирования выходного напряжения.

Регулятор прохода серии

с обратной связью

Чтобы обеспечить улучшенные уровни производительности по сравнению с тем, который обеспечивается простым эмиттерным повторителем, можно добавить более сложную сеть обратной связи в схему регулятора напряжения.Это достигается путем дискретизации выходного сигнала, сравнения его с эталоном и последующего использования дифференциального усилителя некоторой формы для обратной связи по разнице с целью исправления ошибок.

Можно использовать простую двухтранзисторную схему для последовательного регулятора с измерением напряжения и обратной связью. Хотя довольно просто использовать операционный усилитель, который обеспечит более высокий уровень обратной связи и, следовательно, лучшее регулирование, эта двухтранзисторная схема хорошо иллюстрирует принципы.

Простая схема последовательного регулятора с двумя транзисторами

В этой схеме TR1 образует последовательный транзистор. Второй транзистор, TR2, действует как дифференциальный усилитель, подавая напряжение ошибки между опорным диодом и измеренным выходным напряжением, которое является пропорцией выходного напряжения, установленного потенциометром. Резистор R1 обеспечивает ток для коллектора TR2 и опорного напряжения диода ZD1.

Источник опорного напряжения

Любой линейный регулятор напряжения может быть только так хорошо, как опорное напряжение, которое используется в качестве основы для сравнения в рамках системы.Хотя теоретически можно использовать аккумулятор, это не подходит для большинства приложений. Вместо этого почти повсеместно используются ссылки на стабилитроны.

регуляторы цепи Интегрированные и ссылки используют сложные комбинации на чипе транзисторов и резисторов для получения температурной компенсацией и точное опорное напряжение источников.

Опорное напряжение должно быть приводится в движение от нестабилизированного источника. Его нельзя взять из регулируемой мощности, так как есть проблемы с запуском.При запуске нет выхода, поэтому выход задания будет равен нулю, и он будет поддерживаться до запуска задания.

Упрощенный опорный источник для регулятора напряжения серии

прохода Часто выход опорного источника подается через делитель напряжения. Это не только снижает выходное напряжение, которое обычно очень полезно, но также позволяет добавить к выходу конденсатор, чтобы помочь устранить любую пульсацию или шум, которые могут присутствовать. Пониженное напряжение также полезно, потому что минимальное выходное напряжение определяется опорным напряжением.

Стабилизаторы напряжения серии с малым падением напряжения

При выборе любого регулятора необходимо учитывать напряжение, подаваемое на элемент последовательного прохода. Часто для линейных регуляторов требуется значительное падение поперечного сечения элемента последовательного прохода для достижения наилучшего регулирования и подавления шума. Например, линейный регулятор с выходным напряжением 12 В может быть рассчитан на входное напряжение 18 В или более.

Для любого линейного регулятора существует минимальное напряжение, которое требуется на последовательном элементе, прежде чем регулятор «отключится».«Это падение напряжения можно увидеть во многих интегральных схемах линейных регуляторов.

В некоторых схемах важно иметь регулятор с низким падением напряжения. Если доступное входное напряжение не очень высокое, важно иметь линейный стабилизатор с низким падением напряжения. Он должен хорошо регулироваться, несмотря на ограниченное напряжение на нем.

Хотя схемы, показанные здесь, представляют собой простые транзисторные схемы, те же принципы используются в более крупных схемах, а также в интегральных схемах.В одинаковых концепциях последовательного регулятора, а также в схемах опорных диодов, выборки и других областях используются одни и те же элементы.

Используемые здесь концепции используются практически в линейных регулируемых источниках питания, которые могут предложить очень хорошие уровни производительности.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
