Схема принципиальная вентиляции

Главная » Блог » Схема принципиальная вентиляции

Как правильно составляется принципиальная схема вентиляции

Проектная документация включает несколько подразделов, один из которых – принципиальная схема вентиляции. Это важная графическая часть, на которой указывается расположение всех элементов. Выполняется в виде разрезов или аксонометрии. Конкретный набор чертежей не регламентируется, а определяется по месту.

Основные понятия

Принципиальная схема разрабатывается для вентиляционных систем жилых, общественных и производственных зданий. Входит в состав проектной документации согласно 87 постановлению правительства РФ, которое регламентирует список документов, необходимых для успешного прохождения государственной экспертизы.

Государственной экспертизе подвергаются все проекты вентиляции жилых, общественных и производственных зданий. Исключение составляет частное домостроительство, т. е., свой дом можно построить без получения соответствующей разрешительной документации. Принципиальная схема

Официальное определение предлагает ГОСТ 2.701-2008. Принципиальная схема – подробный чертёж вентиляции, отражающий полную картину расположения и принципов работы элементов. Правила выполнения строго не регламентированы. Есть положение, согласно которому в рабочей документации выполняются аксонометрические схемы вентиляции, но нет упоминания о «принципиальных». Рабочие чертежи используются для монтажа, а не обоснования выбора того или иного проектного решения.

При необходимости можно воспользоваться положениями подраздела 5.1 ГОСТ Р ЕН 13779-2007, а нормативные данные, необходимые для расчёта мощности воздухообмена, собраны в СНиП 41-01-2003 «Вентиляция, отопление и кондиционирование».

Требования, нормы и правила

В государственных стандартах, строительных нормах и правилах, а также сводах правил собран большой объём данных, обязательных для учёта при разработке проекта вентиляции:

Вентсистема подбирается в строгом соответствии с федеральными законами РФ, а также ГОСТ 12. 1.005, ГОСТ 30494, ГОСТ Р 51541, СП 7.13130, СП 44.13330, СП 49.13330, СП 54.13330.
Согласно постановлению правительства РФ от 18 февраля 2018 года номер 87, перед непосредственной разработкой проектной документации надо выполнить и согласовать технические условия (ТУ).

Вентилирование должно обеспечивать нормативные показатели кратности воздухообмена, а также температуру, влажность, давление и предельно допустимую концентрацию вредных веществ (ПДК).
В графической части проекта потоки воздуха обозначаются согласно ГОСТ Р ЕН 13779.

Состав

Схема состоит из чертежа и таблицы с условными обозначениями. Чертёж должен содержать достаточный объём информации для понимания схемы работы вентиляционной системы.

Условные обозначения

Есть два типа принципиальной схемы – поэтажный и поперечный разрез. Первый – отражает вид сверху в пределах одного этажа, второй – аналог аксонометрии.

Каждая схема обязательно включает условные обозначения:

Воздуховодов, связи между ветками.
Точек подключения и соединения вентиляторов с воздуховодами.
Места забора и подачи воздуха.
Другое оборудование (рекуператоры, калориферы).

Все элементы вентсистемы содержат выноски, где кратко описывается модель или название оборудования.

Классификация систем воздухообмена

Во время работы над проектом учитывается рециркуляция воздуха для снижения затрат на отопление, а также рассчитывается разделение вентсистемы на функциональные участки. Дробление осуществляется исходя из специфики и режима работы каждого помещения. Они могут объединяться в одну систему вентилирования или разделяться на несколько параллельных, невзаимодействующих между собой веток.

При выборе проектного решения анализируется несколько принципиальных типов воздушного обмена:

Общеобменная система воздухообмена с прямоточной схемой движения или использованием принципа рециркуляции.

Общеобменная вентиляция

Местная или локальная. Включает приточку и вытяжку от конкретных рабочих мест или станков.

Местная вентиляция

При пожаре с частичным или полным задымлением помещений применяется противодымная вентиляция. Она удаляет продукты горения из всего здания или путей эвакуации (лестничные клетки, лифтовые шахты, проходные тамбур-шлюзы). Если есть вероятность неконтролируемого увеличения ПДК вредных веществ в одном или нескольких помещениях, то применяется аварийная вентиляция, она срабатывает автоматически и оборудуется своей электрической системой управления питанием, не зависящей от общей.

Для удаления излишков тепловой энергии или холодного воздуха используются:

Теплоносители, установленные в промежуточных точках.
Теплообменники пластичного или регенеративного типа действия.

Системы оборотного водоснабжения и насосы.

Дополнительный эффект при использовании стандартных схем обмена воздуха достигается за счёт использования следующих инженерных решений:

Применение местных рециркуляторов. Это значительно сокращает затраты энергии на обогрев/охлаждение. Используется только в случае объединения вентилирования и отопления.
Альтернативные источники генерирования холодного воздуха. Это косвенное или испарительное охлаждение.

Ошибки самостоятельного проектирования

Проектировщики-любители не всегда могут оценить весь объект, факторы и условия. Например, при расчёте тепловых потерь не учитывается оборудование или микрокапилярное вентилирование, а вентиляторы подбираются с излишней мощностью или, наоборот, слишком слабые. Не учитывается среднее количество работников за смену. Таких недочётов очень много. Последствия от непрофессионального проекта могут проявиться не сразу, а через несколько лет

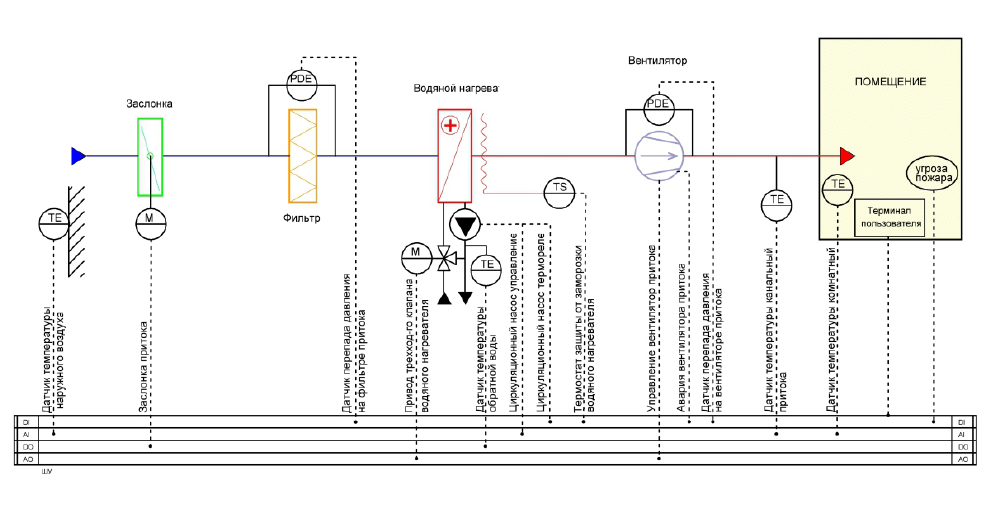

Пример принципиальной схемы

Перед заключением договора на расчёт проекта вентиляции следует оценить уровень компетенции подрядчика. Компания «Мега.ру» предоставляет услуги в данной области. У нас в штате только профессионалы, инженеры с большим опытом, постоянно повышающие свою квалификацию. Мы оказываем услуги по Москве и области, занимаемся проектной деятельностью и в соседних регионах, работаем удалённо. Наши специалисты готовы проконсультировать вас по любым вопросам. Все способы связи опубликованы на странице «Контакты».

5.3. Автоматизация вытяжных вентиляционных систем

Для простейших вытяжных систем, число которых в современных зданиях и сооружениях достаточно велико основной подсистемой автоматизации является дистанционное управление приводом вентилятора со щита диспетчера или местного шкафа управления. При наличии в вытяжной вентиляционной системе поворотных заслонок или створчатых клапанов обеспечивается блокировка для пуска радиального вентилятора на закрытую вентиляционную сеть, а осевого — на открытую. Если вытяжная система является частью схемы технологического процесса и обслуживает его, то последовательность включения вытяжной системы может быть различной. Вытяжную систему можно пускать раньше, одновременно или после пуска оборудования и с определенной выдержкой времени, например, на предварительное или послеоперационное проветривание и т. д.

В схеме вентиляции по условиям технологии может быть предусмотрен резервный вентилятор, который должен быть сблокирован с рабочим. Для сохранения воздушного баланса в ряде случаев требуется синхронная работа вытяжных и приточных систем (рис. 5.3).

Для примера рассмотрим схему автоматизации вытяжной системы с резервным вентилятором (рис. 5.4). С помощью избирателей режима SА1 и SА2 выбирается рабочий и резервный вен-

Рис. 5.4. Схема автоматизации вытяжной системы с

резервным вентилятором

тиляторы. Допустим, что рабочий вентилятор В1, а резервный В2. Тогда SА1 переключается из нейтрального положения в положение I (рабочий). Включением кнопки управления SB1 осуществляется пуск электродвигателя М1 вентилятора В1. Одновременно с пуском электродвигателя М1 включается сблокированный с ним ИМ МВ1 и открывается створчатый клапан КЛ-1, срабатывает реле потока воздуха SР1 и загорается сигнальная лампа НL1. После пуска вентилятора В1 избиратель режима SА2 переключается из нейтрального положения в положение II (резервный). В случае аварийного выхода из строя вентилятора В1 прекращается движение воздуха, срабатывает реле SР1, выключается магнитный пускатель КМ1, закрывается створчатый клапан КЛ-1 и гаснет сигнальная лампа НL1. Одновременно с помощью реле SР1 и магнитного пускателя КМ2 включается электродвигатель M2 вентилятора В2. Открывается створчатый клапан КЛ-2, срабатывает реле потока воздуха SР2 и загорается сигнальная лампа НL2. Аварийное включение резервного вентилятора контролируется световым сигналом НLЗ и звуковым – НА, которые при необходимости выключаются установкой SА1 в нейтральное положение.

5.4. Автоматизация воздушно-тепловых завес

Воздушно-тепловые завесы нашли широкое применение в промышленных и гражданских зданиях. Завесы дают возможность поддерживать в холодный период года в производственных помещениях требуемые санитарным нормам параметры воздушной среды и при этом значительно сокращать расход тепла.

При автоматизации воздушно-тепловых завес решаются следующие задачи:

– пуск и останов завесы соответственно при открывании и закрывании ворот;

– изменение подачи вентилятора воздушной завесы в зависимости от температуры наружного воздуха;

– изменение теплоотдачи воздухонагревателя завесы в зависимости от температуры наружного воздуха или температуры воздуха в помещении около ворот;

– останов завесы и одновременное автоматическое отключение подачи теплоносителя в воздухонагреватель.

На рис. 5.5. представлена схема автоматизации, а на рис.5.6 принципиальная электрическая схема управления воздушно-тепловой завесой, которые широко применяются в промышленных и гражданских зданиях.

Пуск электродвигателей М1 и М2 вентиляторов завесы может осуществляться ключами управления SА1 и SА2 с местного шкафа управления или автоматически.

При автоматическом управлении воздушной завесой ключи управления SА1 и SА2 устанавливаются в положение А (автоматическое) (рис. 5.6). В этом режиме в момент открывания ворот замыкаются контакты SQ, концевого выключателя, срабатывает промежуточное реле К1 и включаются магнитные пускатели КМ1

Рис. 5.5. Схема автоматизации воздушно-тепловой завесы

Рис. 5.6. Электрическая принципиальная схема управления

воздушно-тепловой завесой

и КМ2, которые замыкая свои силовые контакты КМ1 и КМ2, включают в работу электродвигатели М1 и М2 вентиляторов. Одновременно замыкаются блок-контакты КM1 и КМ2 магнитных пускателей, которые подают напряжение на ИМ МВ1 клапана на теплоносителе. Клапан открывается. При закрывании ворот контакты SQ концевого выключателя размыкаются и если температура в зоне ворот выше расчетной (контакты SК разомкнуты), то реле К1 и магнитные пускатели КМ1 и КМ2 вентиляторов отключаются. Одновременно замыкаются размыкающие контакты КM1 и КМ2 в цепи ИМ МВ1 и клапан на теплоносителе закрывается.

При закрытых воротах, в случае понижения температуры в зоне ворот, контакты SК датчика температуры замыкаются и воздушная завеса включается. При повышении температуры до установленного (расчетного) значения контакты SК размыкаются и воздушная завеса отключается. В качестве датчика температуры может применяться датчик температуры камерный биметаллический ДТКБ-53.

Если воздушная завеса предусматривает регулирование подачи вентилятора при изменении температуры наружного воздуха, то дополнительно устанавливают пропорциональный регулятор, который при понижении температуры наружного воздуха ниже расчетной подает сигнал на ИМ направляющего аппарата вентилятора, уменьшающего подачу вентилятора воздушной завесы [11]. При повышении температуры наружного воздуха происходит обратный процесс: направляющий аппарат приоткрывается, увеличивая подачу вентилятора воздушной завесы. Для регулирования температуры воздуха в зоне ворот в такой воздушной завесе целесообразно применять трехпозиционные (астатические) регуляторы, например ТЭ2ПЗ, которые нашли широкое применение при автоматизации приточных камер.

Принцип работы вентиляции: основные моменты, о которых следует знать

Чтобы воздух внутри здания был качественным, он должен быть чистым и обладать нормальной влажностью. Потому как атмосфера в наших домах в той либо иной мере загрязняется, ее следует постоянно обновлять, заменяя приточной — свежей.

Существует два основных принципа, по которому циркулирует воздух внутри зданий – естественный и принудительный.

Так выглядит принципиальная схема системы.

Как работает естественная вентиляция

На фото работа естественной вентиляции в частном доме.

Принцип работы естественной вентиляции заключен в природном воздухообмене, который создается вследствие разницы давлений снаружи и внутри помещений.
Когда уличная температура ниже ее значения в здании, нагретый воздух выдавливается наружу сквозь вентиляционные каналы. На смену ему через форточки либо приточные клапаны идут потоки свежего воздуха. В комнатах он согревается и опять течет наружу.
С приходом лета температура уличного воздуха становится выше внутреннего, поэтому эффективность естественной вентиляции падает.
В итоге жильцам приходится создавать сквозняки, проветривая комнаты – открывая окна и двери.

Обустройство системы

Дверь с вентиляционной решеткой.

Чтобы принцип естественной вентиляции в здании соблюдался, ей следует создать определенные условия.

При проектировании системы предусмотрите вытяжные воздуховоды. Обязательно их надо оборудовать в тех комнатах, в которых скапливается загрязненный, горячий, переувлажненный воздух (туалет, ванная, прачечная, баня, кухня).
Эти воздуховоды должны вводиться в общие вентиляционные шахты, по которым вытяжной поток перетекает на улицу.

Обратите внимание! Чтоб вентканалы смогли воздух отводить наружу, следует обеспечить поступление свежих потоков. В здание он может течь различными путями: через приоткрытые двери, окна, форточки, проветриватели и приточные вентиляционные клапаны. Инструкция предупреждает, что уличный поток должен поступать во все комнаты дома.

Если в помещении невозможно обустроить вентиляционный канал, то в его двери снизу надо сделать щель в 1.5/2 см.
В низу дверей тех комнат, где есть воздуховоды, желательно проделать несколько декоративных отверстий либо установить небольшую решетку.

Как улучшить циркуляцию воздуха

Конструкция приточного клапана.

Новые здания сейчас возводятся по принципу энергосбережения, т.е. они герметичны. То же самое происходит, если оснастить старую постройку окнами, имеющими стеклопакеты.

С одной стороны теплопотери резко уменьшаются, с другой – обитатели дома начинают испытывать кислородное голодание.

Чтобы пресечь подобное явление, в окна либо внешние стены следует вмонтировать приточные клапаны.
Если вы заказываете новые окна, приспособления закажите сразу с ними. Цена блоков чуть возрастет, зато вам не придется возиться с установкой клапанов отдельно.
Ставить приспособления необходимо примерно на высоте 2 м. Нужно это для того, чтоб прохладный приточный воздух успевал прогреваться, перед тем, как дойдет до жилого высотного уровня.

Однако установка приточных клапанов тоже помогает не всегда.

Происходит это в силу нижеследующих причин.

Недостаточная тяга в летний период, когда внешний воздух теплее, чем внутренний.
Резкое повышение объема загрязненной либо отработанной атмосферы в итоге единовременного осуществления гигиенических процедур, приготовления еды, генеральной уборки и пр.
Недостаточное сечение вытяжных труб воздуховодов, вследствие ошибочного проектирования.

В этих случаях, чтобы улучшить циркуляцию воздуха в помещениях, естественную вентиляцию следует заменить принудительной.

Принцип работы приточно-вытяжной вентиляции — это объединение естественной (приточной) вентиляции и принудительного (вытяжного) аналога. Такая схема достаточно проста, однако эффективна. Механическая система вполне продуктивно отводит из помещений отработанный воздух и насыщает их свежим уличным.

Обратите внимание! Следует указать, что приточно-вытяжные конструкции довольно дорогостоящие и непростые при эксплуатации.

Однако выгоды их использования перевешивают данное обстоятельство.

Достоинства принудительного вентилирования

Достаточный приток чистого воздуха в комнаты, вследствие чего достигается комфортность жизнедеятельности людей.
Вся конструкция монтируется из безопасных и чистых экологически материалов. В процессе работы вентиляция атмосферу не загрязняет.
Принцип работы приточной вентиляции позволяет экономить тепловую энергию в доме и дополнительно очищать уличный воздух.

Схема современной механической вентиляции с полным набором функций.

Исходя из назначения и площади вентилируемых помещений, система может иметь как простое, так и сложное устройство. Основная трудность при установке конструкции — точное подведение вентиляционных каналов из воздушных распределителей в комнаты.

Помимо стандартных вытяжных устройств (вентиляторов), электрическая принципиальная схема приточной вентиляции может включать в себя:

калорифер для нагрева воздуха в холодный период года;
датчики электронного типа, для регулирования режима температур в комнатах;
контролеры и регуляторы процентного содержания СО2 в воздухе и т.д.

Помимо этого, система может оснащаться:

угольными фильтрами для очищения уличного воздуха;
охладителем;
рекуператором;
звукопоглотителями и пр.

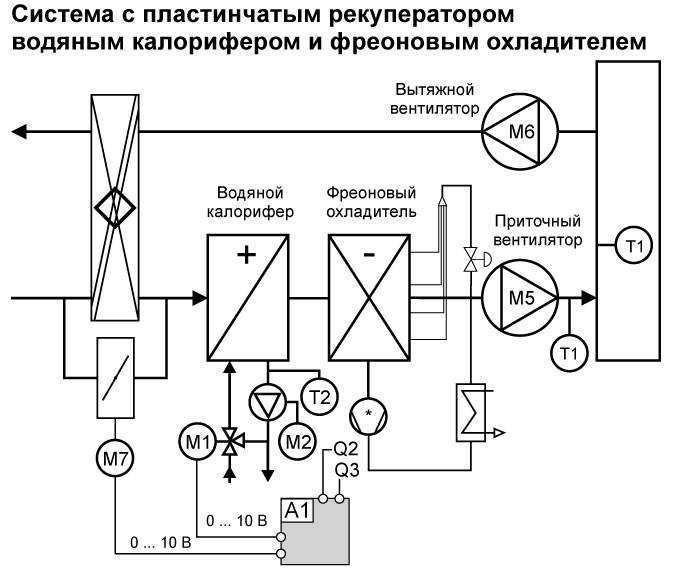

Вентилирование с рекуперацией

Принцип работы системы с рекуперацией в общественном здании.

Большой недостаток, который имеет принципиальная схема вентиляции комбинированного типа — это существенное уменьшение КПД.

Обратите внимание! Чтобы его повысить на 10/15% была разработан принцип приточно-вытяжной циркуляции воздуха с утилизацией его тепла. Ее основным элементом является приспособление, которое называется рекуператором.

Его основная задача — энергосбережение и уменьшение теплопотерь здания.

Принцип работы устройства прост: отработанный воздух направляется из комнат в теплообменник. Там он отдает свое тепло встречному потоку прохладного уличного воздуха. При этом встречные потоки внутреннего и внешнего воздуха не перемешиваются друг с другом, а лишь участвуют в тепловом обмене.

Вентиляция с рекуперацией может устанавливаться не только в офисных, жилых зданиях, но и в производственных, гаражных помещениях с большим содержанием в атмосфере вредных веществ.

Что такое схема системы вентилирования

Схема функционирования аварийной вентиляции.

Без создания полноценного проекта приточно-вытяжной вентиляции обойтись нельзя. Он дает возможность создать правильную и экономичную систем циркуляции воздуха.

Проектная документация должна содержать в себе схемы вентиляции, т.е. чертежи, описывающие конструкцию системы, включая указание на применяемые воздуховоды и оборудование сети. Как правило, планы создаются в аксонометрии.

Принципиальная электрическая схема аварийной вентиляции либо обычной включает в себя полное описание электрический устройств, используемых в системе и чертеж их подсоединения к электропитанию.

Пример электрической схемы системы.

В обобщенном смысле понятие «принципиальная схема вентилирования» подразумевает тип используемой системы. Например, она может быть комбинацией приточной механической и вытяжной естественной сетей либо наоборот.

Вывод

Перед тем как вы соберетесь обустраивать в своем жилище систему вентиляции, вам необходимо будет выбрать принцип ее работы и электрическую схему сети. В простых случаях сделать это можно самостоятельно. Если же структура вентилирования будет сложной, то лучше всего обратиться к специалистам.

Видео в этой статье даст вам возможность ознакомиться с дополнительной информацией.

Схемы вентиляции: варианты систем

Вентиляция представляет собой движение воздуха или воздухообмен в соответствующем помещении, будь то квартира, частный дом или коммерческое помещение.

Вариант устройства вентиляционной системы

Важно отметить, что вентиляция частного дома может по некоторым параметрам отличаться от вентиляции квартиры. В городской квартире предъявляются высокие требования по фильтрации наружного воздуха, в частном доме требования к фильтрам ниже, но зато важным параметром является низкий уровень шума.

А в целом общий принцип вентиляции одинаков. Стоит также учесть, что параметры и схемы вентиляции и кондиционирования частного дома должны быть заложены в процессе проектирования и строительства дома. Только при продуманном и четком подходе можно обеспечить качественную вентиляцию, грамотное расположение вытяжных и приточных воздуховодов, а также другого вентиляционного оборудования.

Схемы вентиляции

Основных систем вентиляции несколько, и они — следующие:

Естественный приток или пассивная вентиляция

Принцип работы данной системы основан на разнице в температуре и давлении воздуха и требует постоянного притока воздуха извне. Раньше, воздух поступал через некоторые проемы оконных и деревянных рам, а также при простом открытие дверей. На сегодняшний день, с обилием пластиковых стеклопакетов такой канал поступления стал невозможным. Плюс ко всему, открывать двери зимой не всегда приемлемо.

Естественная вентиляция схема ее очень проста, так как основана она на естественных процессах, происходящих в природе. Она легко обслуживаема, не требует каких-либо энергозатрат и не создает шума. Однако она имеет один существенный недостаток – большая зависимость от погодных и климатических условий, которые, как известно, невозможно контролировать. Поэтому частично решают эту проблему с помощью воздухозаборников.

Современная естественная вентиляция предполагает установление в санузлах и на кухне вытяжных вентиляторов, а также воздухозабрника, воздухоотвода на крыши и решетки на дверях.

Приточная вентиляция

Вывод вентилируемого отверстия, а так же вентилируемый стеклопакет

В отличие от прошлого варианта подача воздуха осуществляется принудительным образом благодаря приточному вентиляционному оборудованию. Такая система очищает воздух и подогревает или охлаждает его до нужной температуры. Подается воздух через вентиляторы, а удаление застоявшегося воздуха происходит естественным путем.

Схема системы вентиляции может быть спроектирована по различной конструкции. Она может быть как моноблочной, так и наборной конструкции. Моноблочная подразумевает расположение одного единого агрегата, который выполняет все вышеперечисленные работы. Набор конструкции состоит из самостоятельных элементов таких как: приточный вентилятор, впускной клапан, шумопоглотитель, калорифер и другие.

Часто, схема приточной вентиляции включает в себя: систему электронного управления, систему распределения воздуха, вытяжку, решетки на дверях, воздухоотвод, вентилятор, нагреватель (или кондиционер), фильтр, воздухозаборник, шумоизоляцию, каналы вентиляционные.

Такая система имеет ряд плюсов. В отличие от естественной вентиляции, нет зависимости от погодных условий и всегда можно контролировать температуру входящего воздуха. Однако такая система потребует больших затрат и работ, а сама схема наличие большего количества вентиляционных каналов.

Приточно-вытяжная вентиляция, в которой контролю поддаются оба потока воздуха (входящего и выходящего)

Это система является наиболее дорогой и сложной, но, вместе с тем, имеющей ряд плюсов. Основным достоинством ее можно назвать организацию блока рекуперации тепла. Такой блок предназначен для обогрева наружного воздуха, поступающего извне, за счет тепла застоявшегося воздуха и выбрасываемого из помещения. При этом КПД такого аппарат может составлять 95 %.

Такая система требует отдельного помещения, но часто ее размещают в котельных, прачечных, чердаках. Для наиболее эффективной работы эти схемы вентиляции дополняют вентиляторами, обеспечивающими выброс загрязненных воздушных масс в единый канал вытяжной вентиляции.

Также, одним существенным недостатком такой системы является наличие множества инженерных коммуникаций, что потребует установку навесных потолков. Поэтому, если Вы не намерены были делать подвесные потолки, подумайте как следует о такой системе. Нужна ли именно она? Так как различная электропроводка и воздуховоды могут существенно портить общий эстетический вид и дизайн помещения (при отсутствии навесных потолков).

Управлять системой достаточно легко. Для этого есть специальный пульт дистанционного управления.

Уход и обслуживание за системами вентиляции

Циркуляция воздуха в доме

Периодически необходимо осуществлять техническое обслуживание системы, так как качество воздуха может значительно ухудшаться. Старые или засоренные фильтры могут плохо прочищать поступающий воздух, поэтому их рекомендуют менять хотя бы два раза в год.

Если их не поменять, то там начинают размножаться микроорганизмы, которые, в последствии, распространяются по приточным воздуховодам. А из-за загрязнения воздуховодов расход воздуха значительно уменьшается. Также стоит следить за вентиляторами, которые не рекомендуют отключать на ночь.

Лучший вариант, если будет не допущена ни одна из перечисленных проблем. Желательно постоянно проверять состояние фильтров и другого оборудования вентиляции. Важно, все же, регулярно осуществлять техническое обслуживание, поскольку отсутствие обслуживания часто приводит распространению воздуха низкого качества.

Лучше всего, если это сделает специальная служба, так как необходим ряд специальных работ (подтяжке хомутиков шлангов, проверке состояния трубок, клапанов и др.), которые грамотным образом осуществит бригада профессиональных работников.

Смотрите также

При помощи чего осуществляется организованная естественная вентиляция
Вентиляция пола в бане
Какие существуют виды вентиляции
Сплит из режима охлаждения переходит в режим вентиляции
Вентиляция в гардеробной комнате
Тип фильтра приточной вентиляции
Приточная вентиляция с очисткой воздуха для квартиры

Вентиляция в теплице варианты
Требования к вентиляции в частном доме с газом снип
Естественная вентиляция в погребе своими руками
Клапан вентиляции картерных газов бмв е60

Задачи вентиляции.

Принципиальные схемы систем вентиляции гражданских и произвоственных зданий

Другие предметы \ Вентиляция гражданского здания

Страницы работы

1 страница (Word-файл)

Посмотреть все страницы

Скачать файл

Содержание работы

Вопросы к экзаменационным билетам к госэкзамену. Дисциплина «Вентиляция».

1. Задачи вентиляции. Принципиальные схемы систем вентиляции гражданских и произвоственных зданий.

2. Расчётные параметры воздушной среды для проектирования систем вентиляции гражданских и производственных зданий.

3. Понятия вентиляционной камеры, вентиляционной системы. Конструкции приточных и вытяжных камер.

4. Воздухоподогреватели, виды оребрения теплоотдающих поверхностей, конструкции воздухоподогревателей, подбор, обвязка теплопроводами.

5. Очистка приточного воздуха от пыли, классификация пылей, классификация фильтров, конструкции, подбор.

6. Приточно-вытяжная вентиляция жилых зданий. Конструктивные элементы, расчёт вентиляционных систем.

7. Трассировка воздуховодов, элементы вентиляционных сетей. Устройство воздухозаборов, размещение приточных и вытяжных камер.

8. Системы механической вентиляции гражданских зданий. Расчёт вентиляционных систем с механическим побуждением.

9. Звук и шум. Единицы измерения уровня звукового давления. Нормирование допустимого уровня шума в помещении. Расчёт шумоглушителей.

10. Тепловой баланс помещений гражданских и производственных зданий. Составляющие баланса, их расчёт.

11. Воздухораспределение в гражданских зданиях. Схемы организации воздухообмена. Подбор воздухораспределителей.

12. Воздухораспределение в производственных зданиях. Классификация помещений по схеме подачи воздуха. Воздухораспределители производственных зданий, конструкции, область применения.

13. Расчёты воздушно-тепловых балансов для расчёта общеобменного воздухообмена и температуры притока.

14. Местные отсосы, классификация, требования к местным отсосам. Принцип действия местного отсоса. Местные отсосы кожухового типа, конструкции, объём вытяжки.

15. Зонты, их разновидности, конструктивные особенности, определение размеров, объёма вытяжки.

16. Бортовые и кольцевые отсосы. Конструкции, область применения, определение объёма удаляемого воздуха.

17. Панели равномерного всасывания, боковые отсосы, конструкции, область применения, объём вытяжки.

18. Воздушные завесы, область применения, конструкции, расчёт воздушных завес.

19. Аэрация производственных зданий, определение, организация воздухообмена, конструкции аэрационных проёмов.

20. Варианты располагаемого давления для расчёта аэрации. Расчёт аэрации.

21. Воздушное душирование рабочих мест, расчётные параметры воздуха на рабочих местах. Виды душирующих патрубков, расчёт воздушного душа.

22. Определение располагаемого давления для расчёта аэрации. Расчёт аэрации на совместное действие гравитационного и ветрового давления.

23. Закономерности переноса дисперсного материала воздушным потоком, транспортирующая скорость воздуха. Пневмотранспорт древесных отходов, схемы и конструктивные элементы систем, расчёт.

24. Особенности вентиляции жилых зданий, медицинских учреждений и учебных заведений.

25. Особенности вентиляции зрелищных учреждений и предприятий торговли.

Информация о работе
