Человек очень чувствителен к качеству вдыхаемого воздуха. Кроме того воздух является рабочим веществом во многих технологических процессах. Поэтому в мире создано множество конструкций, которые перемещают воздух и тем самым улучшают его качество или используют газ в производственных циклах.
К ним относится многочисленное семейство вентиляторов, в конструкциях которых может запутаться даже инженер. Больше всего в мире изготовляется осевых и центробежных воздуходувов. Они конкурируют друг с другом по популярности и применению в различных сферах экономики, но, тем не менее, хороший специалист всегда найдет лучший вариант выбора в конкретном случае.

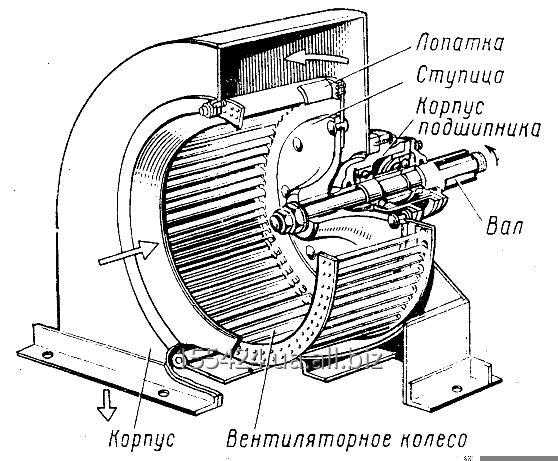

Устройство центробежных вентиляторов

Воздуходув состоит из металлической рамы, укрепленной на прочном фундаменте, необходимом для того, чтобы гасить возникающие при работе вибрации. На раме монтируется металлический или пластмассовый корпус агрегата, называемый кожухом. Чаще всего он выполнен в виде улитки. Внутри корпуса находится рабочее колесо –крыльчатка с лопастями (лопатками).

Количество лопастей зависит от назначения механизма, его производительности, создаваемого давления и так далее. Лопатки для предохранения от коррозии и кавитации покрыты специальным полимером.

Рабочее колесо насаживается на ротор электродвигателя или на вал двигателя внутреннего сгорания тремя способами:

1. Непосредственным соединением.
2. Клиноременной передачей.
3. С помощью переходной муфты.

Принцип работы

Центробежный называют еще радиальным вентилятором, так как перемещаемый воздух отбрасывается из центра по радиусам к периферии.

Если в осевом воздуходуве входящий и выходящий воздух находятся в одной плоскости, то в центробежном выходящий поток перпендикулярен входящему.

Для понимания физической картины такого процесса обратимся к примеру. Один человек бежит навстречу другому. При прямом столкновении стоящему надо приложить большое усилие, чтобы оттолкнуть нападающего. А вот если тот бежит мимо, то достаточно небольшого толчка, чтобы направить его движение от себя.

На таком принципе и работает центробежный механизм. При включении двигателя начинают крутиться лопасти. Они создают местное разрежение воздуха, и он всасывается внутрь. Лопатки разбивают его на небольшие объемы, сжимают в рабочей зоне и направляют к выходу.

Кожух, исполняющий роль диффузора, дополнительно уплотняет воздух, повышая давление. Воздушный поток направляется по воздуховоду, где могут устанавливаться фильтры-очистители, и далее используется по назначению.

Это принципиальная схема работы воздушного прибора. Россия может гордиться тем, что первый центробежный вентилятор был создан русским инженером Саблуковым в 1832 году. Современные вентиляторы устроены намного сложнее. Они дополняются электронным блоком управления, шумогасителями, фильтр-системой очистки воздуха, обтекателями, гасителями вибрации и так далее.

Сфера применения

Принцип работы определяет и область применения центробежных вентиляторов. Они работают там, где неэффективны осевые воздуходувы, то есть там, где нужно создать высокое давление; там, где высок исходный напор рабочей среды: воздуха, пара, других газов.

Воздуходувы этого класса очень неприхотливы к условиям работы. Могут работать при температуре до 80 градусов по Цельсию. При более высокой температуре необходимы специальные агрегаты. Например, в системах пожаротушения, дымоотведения, используются вентиляторы, способные работать при температурах до 600 градусов, правда, не более 1-2 часов. Единственно, центробежные воздуходувные агрегаты плохо переносят воздушные смеси, в которых находятся частички липких веществ, волокнистых материалов, пары кислот, щелочей и прочих агрессивных включений. В таких случаях применяют вентиляторы специального назначения.

Центробежные воздуходувные аппараты, благодаря своей простоте и надежности, работают в шахтах, горных выработках, на мебельных фабриках, элеваторах, базах, производствах, где имеются сыпучие, летучие материалы; в банях, других влажных помещениях, которые нуждаются в осушении и быстром проветривании.

Тем более они отлично работают в комфортных условиях офисов, контор, торговых центров, больниц и в других учреждениях.

Преимущества центробежных вентиляторов

Достоинства этих агрегатов определяются конструктивным устройством и принципом работы. Такой аппарат не встречает воздушный поток, а только его отбрасывает и направляет. При этом возникают такие преимущества:

1. Простота и удобство конструкции.
2. Высокая надежность.
3. Широкая линейка производительности от нескольких кубических метров в час до сотни тысяч.

4. Легкость и доступность ремонта и обслуживания.
5. Возможность передачи воздушного потока на большие расстояния.
6. Долгий срок службы за счет отсутствия трущихся и соприкасающихся деталей.
7. Безопасность в работе.
8. Низкий уровень шума при использовании дополнительных средств.
9. Возможность интеграции в различные системы вентиляции.
10. Возможность работы с газами, идущими с большими скоростями.

Таким образом, если вы хотите создать комфортные условия на производстве, в своем доме или учреждении, покупайте центробежные вентиляторы, посоветовавшись со специалистами, и вы никогда не ошибетесь.

устройство, принцип работы, подбор подходящей модели

С развитием промышленного сектора большое количество технологических процессов потребовало принудительную подачу воздуха. Не осталась в стороне и бытовая сфера. Для обеспечения некоторых типов коммуникаций требуется регулярный приток свежего воздуха.

Элегантным решением этой проблемы стал центробежный вентилятор, который способен в автономном режиме нагнетать необходимое количество воздушной массы. Но как он устроен и как работает? Именно эти вопросы мы подробно разберем в нашей статье.

Рассмотрим конструкционные особенности прибора, его возможности, сферу применения, лучших производителей, продукция которых представлена на рынке. А также дадим рекомендации по выбору подходящей модели вентилятора.

Суть нагнетания и разрежения воздуха вентилятором

Вентилятор являет собой механическую конструкцию, которая способна обрабатывать поток газовоздушной смеси посредством увеличения её удельной энергии для последующего перемещения.

Такая архитектура агрегата предоставляет возможность создавать эффект нагнетания или разрежения рабочего газа в пространстве через увеличение или уменьшение давления соответственно (механизм преобразования энергии).

Под газовым давлением понимают бесконечный процесс хаотичного перемещения молекул газа, которые ударяясь о стенки замкнутого пространства, создают давление на них.

Следовательно, чем выше скорость этих молекул, тем больше ударов и тем выше давление. Газовое давление – это одна из главных характеристик газа.

Галерея изображений

Фото из

Самая простая разновидность вентиляторов

Вентиляторная установка на производственном предприятии

Двигатель центробежного вентиляторного устройства

Разновидности радиальных вентиляторных агрегатов

С иной стороны любой газ имеет еще два параметра: объём и температуру. Объём – количество пространства, которое заполнил газ. Температура газа – термодинамическая характеристика, которая связывает скорость молекул и генерируемое ими давление.

На этих “трёх китах” стоит молекулярно–кинетическая теория, которая является базисом для описания всех процессов связанных с обработкой газов и газовых смесей.

Процесс нагнетания являет собой принудительное сосредоточение молекул в замкнутом пространстве сверх некой нормы. Например, общепринятое воздушное давление у поверхности земли приблизительно составляет 100 кПа (105 кило Паскалей) или 760 мм рт. ст. (миллиметров ртутного столба).

С увеличением высоты над поверхностью Земли давление становится меньше, воздух становится разреженным.

Атмосферное давление – вес воздушного столба относительно площади поверхности над которой он находится. Не масса, а именно вес Р=mg. Измеряется барометром, остальные типы давления определяются манометром

Разрежение есть обратный процесс нагнетанию, во время которого молекулы покидают замкнутую систему. Объём остаётся тот же, а количество молекул уменьшается в разы, следовательно, и давление уменьшается.

Эффект нагнетания необходим для принудительного перемещения воздуха. Возможен вариант перемещения воздуха через эффект разрежения: для восстановления баланса давления во всей системе молекулы перемещаются от более сконцентрированной области молекул до менее сконцентрированной.

Таким способом происходит перемещение молекул газа.

Для определения скорости потока воздуха снаружи или внутри здания часто применяют специальный инструмент – анемометр. Незаменимый прибор для проектирования систем вентиляции

Существуют самые разные компоновки вентиляционных систем, но их условно можно разделить на несколько классов по определённым параметрам:

1. По назначению. Различают вентиляторы общего и специального назначения. Вентиляторы применяются для обычного перемещения газа. Специальные вентиляторы используются для пневмотранспорта, транспортировки агрессивных и взрывоопасных газовых смесей.
2. По быстроходности. Бывают с малой, средней и высокой удельной частотой вращения колеса с лопатками.
3. По диапазону давления. Известны системы генерации низкого (до 1 кПа), среднего (1–3 кПа), высокого ( более 3 кПа) давления.

Некоторые промышленные и бытовые процессы с применением воздуходувок происходят в экстремальных условиях окружающей среды, поэтому к оборудованию выдвигаются соответствующие требования.

Таким образом, можно говорить о пылевых, влагозащищенных, термостойких, коррозиестойких, искрозащитных агрегатах и устройствах для удаления дыма и обычных вентиляторах.

Информация о видах вентиляторов подробно рассмотрена в другой нашей статье.

Отличия вентиляторов в зависимости от движений рабочих колес

Как уже упоминалось, имеются кулера с движением рабочих колес в разные направления – правосторонние и левосторонние. Радиальные вентиляторы с правым вращением имеют отличие от тех, которые с левым движением. Первые вращаются за часовой стрелкой, а вторые – в сторону противоположную.

В кулерах с двухсторонними всасываниями воздуха направление движения воздушного потока определяется с той стороны, которая расположена против привода.

Способы закрепления рабочих колес также имеют различия. Есть те, которые приводятся в движение с помощью электрического двигателя, и работающие на клиноременных передачах.

Особенности рабочего цикла прибора

Рассмотрим общий принцип работы центробежной воздуходувки радиальной конструкции. Отметим, что специалисты различают две основные конструкции вентилятора: с осевым и радиальным размещением входного отверстия, куда всасывается воздушный поток.

Это влияет в первую очередь на вариант монтажа вентилятора в систему и практически не влияет на общую производительность.

Вентилятор радиального типа может работать как с обычным воздухом, который он забирает из пространства, так и с потоковым воздухом что идёт через воздухопровод (эффект баланса областей с разным давлением)

Осевое входное отверстие характерно для нагнетательных воздуходувок общего применения. Радиальное размещение входа потока характерно для воздуходувок магистрального использования.

На первом этапе рабочего цикла вентилятора поток воздуха перемещается на поверхность быстро вращающегося импеллера. Лопатки крыльчатки разделяют воздух на небольшие объёмы, которые перемещаются внутрь рабочей камеры.

Здесь происходит накапливание воздушной массы, то есть происходит непосредственное сжатие воздушной массы в малый объём.

Сама конструкция корпуса агрегата имеет свои особенности.

Известны две наиболее распространённые формы корпуса:

• округлые;
• спиралевидные.

Округлая форма корпуса характерна для вентиляторов, которые перемещают огромное количество воздуха за короткое время выполнения процесса. А спиралевидная форма присуща вентиляторам, которые дополнительно производят сжатие воздушного объёма и генерацию среднего и высокого давления.

На втором этапе происходит нагнетание воздуха в рабочей камере. Как известно, при постоянном объёме с увеличением общей массы молекул газа увеличивается количество столкновений молекул, а значит и увеличивается их скорость. Следовательно, давление газа также увеличивается.

Большое значение имеет форма и количество лопастей. Все без исключения варианты импеллеров тестируются в аэродинамических трубах для определения оптимальных условий эксплуатации

На заключительном этапе происходит отвод сжатого газа из рабочей камеры к выходному отверстию. Дальше воздух переходит в центральный воздуховод и перемещается в указанном направлении.

Процесс разрежения происходит с точностью наоборот. Воздух забирается от воздушного трубопровода или замкнутого пространства, где необходимо создать разреженную область, и выводится в окружающую среду или другое ограниченное пространство.

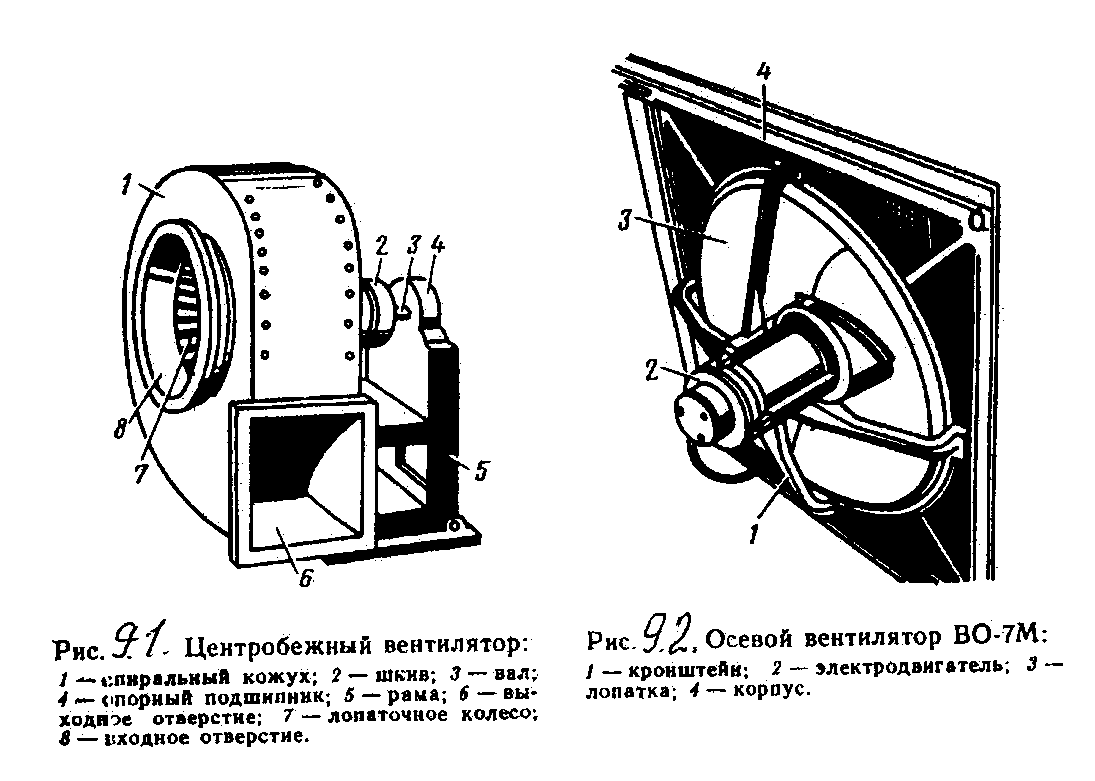

Принципиальное устройство

Центробежный вентилятор состоит из рабочего колеса, представляющего собой лопастной ротор с лопатками небольшой высоты. Их количество зависит от диаметра колеса. Форма лопастей чаще всего бывает:

• загнутой назад (относительно основного вращения), что обеспечивает высокий КПД, энергоэффективность и возможность сжимать воздух до высоких давлений;
• загнутой вперед, что делает вентилятор менее эффективным (меньшее КПД, малая скорость вращения), но менее шумным.

Рис 1. назад загнутые лопатки

Рис 2. вперед загнутые лопатки

Реже встречаются модели с плоскими лопатками (практически не применяются в современных устройствах из-за низкого КПД) и лопатками специальной формы исполнения (данные лопасти могут иметь разнообразную геометрию и размеры).

Ротор помещают в кожух-диффузор спиральной конструкции. Кожух оснащен всасывающим и нагнетательным патрубками (в мощных вентиляторах может быть два всасывающих и два нагнетательных патрубка).

Вал соединятся с двигателем:

• непосредственно (рабочее колесо расположено на валу), что позволяет получить компактный, но шумно работающий прибор;
• через ременную передачу (на валу вентилятора при этом имеется шкив, через который проходит вращающий его ремень), что увеличивает размеры устройства по сравнению с прямым соединением, но обеспечивает относительно бесшумную работу;
• прямым подключением.

Спецификация центробежного вентилятора

Компрессорные системы характеризуются целым рядом конструкционных и динамических отличий, которые необходимо учитывать при их подборе и внедрении в систему вентиляции.

К спецификации относят:

• непосредственно саму конструкцию воздуходувки;
• тип двигателя;
• блок управления;
• размещение крыльчатки и передачу вращательного движения от мотора;
• угол расположение входного и выходного патрубка;
• материал из которого выполнены детали изделия, его габариты и вес.

Специалисты также обращают внимание на соответствие изделий международным нормам: стандарты ISO/IEC и ГОСТ, маркировки IP, директивы ATEX и т. д.

К динамическим особенностям относят технические параметры производительности воздуходувки: генерируемое давление и коэффициент перепада давления, скорость и максимальная температура потока, частота вращения вала и уровень звукового давления, КПД и мощность двигателя

Нагнетаемое давление – максимальное значение, которое способен создать вентилятор во время работы в номинальном режиме.

Pv = Psv + Pdv,

Где: Pv – полное давление, Psv – статическое давление, Pdv – динамическое давление.

Коэффициент перепада – разница между входным и генерируемым давлением (бар).

Объёмный расход воздуха – количество газовой смеси, которая перемещается за единицу времени (производительность). Обычно вычисляется в м3/ч для отечественных производителей, литр/мин – для зарубежных.

Частота вращения – количество полных оборотов крыльчатки за единицу времени. Вычисляется в шт/с или Гц. Нужно помнить, что уровень нагрузки воздушного вентилятора не должен превышать 75% от максимального.

Работая длительное время в режиме перегрузки с большой частотой вращения, вентилятор перегревается и может быстро выйти из строя. Но этот процесс можно контролировать, управляя им по своему усмотрению. Для чего используют регулятор скорости вращения вентилятора.

Звуковое давление – уровень шума от вращающихся деталей и трение воздуха металл. Измеряется на расстоянии 3 метра от источника, когда он работает в режиме максимальной нагрузки. Шум необходимо учитывать при выборе постоянно работающего вентилятора.

Большинство оборудования оснащается поглотителями шумов и фоновых звуков. Нормы для шума: не более 50 дБа для бытовых помещений и не более 75 дБа для промышленных

Одним из устройств с мизерным уровнем шума является безлопастный вентилятор.

Коэффициент полезного действия вентилятора является произведением трёх нижеуказанных коэффициентов:

• потери в потоке воздуха;
• утечки через зазоры в конструкции;
• механический КПД изделия.

Для центробежных вентиляторов общий КПД находится в пределах от 0.7 до 0.85, в осевых (канальных) – не более 0.95. Выбирая радиальный вентилятор необходимо учитывать коэффициент запаса электродвигателя 1.2. То бишь подбирать мощность электромотора на 20% больше от необходимой.

Мощность электродвигателя вентилятора определяется по формуле:

N = (Q*P)/(102*3600*КПД),

Где: Q – производительность (объёмный расход воздуха), P – генерируемое давление.

Правила выбора

Центробежный вентилятор для частного дома выбирают по КПД и потребляемой мощности
Специалисты рекомендуют выбирать модели, требующие меньшее количество энергии и имеющие максимальный КПД в рабочей точке. Прибор подбирают по специальному графику, отдавая предпочтение вариантам, которые ближе всего располагаются к заданным параметрам. На такой схеме определяют рабочий режим или точку с учетом пересечения этого пункта с прямой линией равного ей КПД, этот метод подбора является основным.

По точке также производят предельные расчеты вентиляционной сети, при которых принимают во внимание допуски на полноценное давление. При выборе центробежного устройства следует учитывать аэродинамические, шумовые и другие опции, которые присутствуют у вентиляторов общего типа. Оптимальным вариантом станет шумозащитная современная модель, дополненная вытяжкой и системой охлаждения.

Перед покупкой устройства нужно заранее узнать, в какой среде он будет работать. Обычные приборы могут функционировать при температуре воздуха до 80 градусов, в воздушной массе, не содержащей химически активных веществ. Для применения в тяжелых условиях используют центробежные асинхронные вентиляторы, назначение и конструкция которых позволяет им справляться с загрязненным воздухом.

Подбор вентилятора согласно требований

Процесс подбора вентиляционного оборудования для промышленного объекта (рабочего цеха, ангара) довольно интересный и замысловатый процесс, который должен делать специалист. Особенности вентиляции производственных помещений детально рассмотрены здесь.

Для обычных квартир и частных домов уже существуют готовые решения. В общем случае (для 2–3 комнатной квартиры) имеем следующую архитектуру системы вентиляции:

• в жилых комнатах монтируются проветриватели, количество которых зависит от размеров помещений и числа жильцов;
• в кухне и санузле интегрируются вытяжные диффузоры плюс прокладываются воздуховоды к приточно–вытяжной установке.

Центробежный вентилятор включает блок управления, фильтр–систему для очистки воздуха, электродвигатель и непосредственно сам радиальный вентилятор.

Для указанной выше системы вентиляции подойдут настенные вентиляторы серии ЦФ производства Вентс с производительностью до 120 м3/час

Нынешний рынок вентиляционного оборудования представлен широким спектром фирм зарубежного производства: Systemair, Soler&Palau, OSTBERG, Rosenberg, HELIOS, Maico, Ruck Ventilatoren GmbH, AeroStar, Blauberg, Elicent, Rhoss, Frapol, CMT CLIMA, HygroMatik GmbH, Winterwarm, Tecnair LV, AERIAL GmbH, MITA.

Изделия от этих компаний будут отличным решением для задач вентиляции любого масштаба.

Не уступают им в качестве производства и надёжности оборудования отечественные бренды Вентс, Элком, Домовент и Веза. Если есть сомнения в точности произведённых расчётов или с выбором конкретной модели, рекомендуем обратиться в службу поддержки любой из компаний.

Если вы являетесь владельцем частного 1–2 этажного дома, производственного или коммерческого здания подобной площади (ресторан, склад, столовая, кафе, офис), при выборе оборудования необходимо учитывать объём помещений, кратность обмена воздуха, длину и сечение магистральных трубопроводов.

С задачами вентилирования и дымоудаления легко справятся многозональные воздуходувки или крышные вентиляторы серии КРОМ от компании Веза, вентиляторы серии ВН компании Вентс и другие

Обязательно обращайте внимание на дополнительный функционал центробежных вентиляторов и возможность интеграции в разнообразные системы кондиционирования.

Так, радиальные воздуходувки могут оснащаться вспомогательными компонентами:

• регулируемыми таймерами и интервальными переключателями, фотодатчиками и детекторами влажности;
• регуляторами скорости и индикаторами состояний;
• датчиками перегрузки электродвигателя и отсутствия электрического питания сети;
• пружинными вибропоглотителями или резиновыми виброизоляторами.

Если вентилятор размещён внутри квартиры или дома, его можно закрыть съёмной лицевой декоративной панелью из алюминия или пластика, учитывая интерьер помещения.

Для многих пользователей существенным критерием при выборе вентилятора является уровень шума. Вы подбираете тихий вентилятор в ванную комнату? Рекомендуем ознакомиться с рейтингом бесшумных вентиляторов.

Области применения

Простая конструкция, надежность, долговечность и удобство применения центробежных приборов сделали их незаменимыми во многих областях.

• Вентиляторы центробежные используют в производственных цехах для быстрой очистки воздуха от вредных веществ, пыли, механических взвесей.
• Также на производстве могут использоваться для перегонки газов.
• В помещениях складского типа данные приборы обеспечивают нужный уровень вентиляции, убирают избыточную влажность.
• В офисах, торговых залах и общественных местах «улитки» обеспечивают комфортные условия труда.
• В частных домовладениях применяются для создания комфортного микроклимата.
• В ванных и туалетных комнатах устанавливают влагозащищенные модели, выводящие избыток влаги и запахи.
• Радиальные вентиляторы являются частью промышленных отопительных и холодильных систем; устанавливаются в системах кондиционирования.
• Компактными центробежными приборами охлаждаются двигатели внутреннего сгорания.

Часто в больших зданиях и на предприятиях устанавливают систему, включающую несколько центробежных вентиляторов.

Для подбора вентилятора отправьте заявку нашему менеджеру или позвоните по номеру: 8 (499) 647-40-32. Ответ нашего менеджера будет содержать всю необходимую информацию: цену, техническое описание, срок поставки, условия доставки и оплаты.

Отправить заявку

Назначение

Военный инженер Саблуков предложил к применению устройство, ставшее незаменимым в конвекции газа – воздушной смеси в больших объёмах.

Прямоугольные – от трёхсот на сто пятьдесят миллиметров, до пятисот на тысячу пятьсот миллиметров, что даёт возможность применения в промышленности. Ниже приведен список мест, где еще используются радиальные вентиляторы.

Другие области применения:

1. Кухни, санитарные узлы, ванные комнаты.
2. Вредное производство – для быстрого удаления и очищения грязного воздуха.
3. В сельском хозяйстве: на животноводческих комплексах, птичниках, теплицах.
4. Торговых центрах, автобазах — для удаления взрывоопасных смесей.

Создаваемые потоки

— мощность, учитываемая по трем позициям.

Вентиляторы низкого давления — не выше сто кг/см в квадрате. Температура не более 80 °С. Используются при оснащении производственных цехов и строительстве домов. «Улитки» устанавливаются на крышах.

Модели со средним давлением — от ста до триста килограмм на сантиметр квадратный.

Оборудование с высоким давлением — триста -тысяча двести кг/сантиметров в квадрате. Потоки воздуха высокого давления вытяжных «улиток» обычно располагаются в зонах сгорания топлива разных марок в котельных, на складах с ГСМ, системах воздуховода лакокрасочных цехов.

Центробежный вентилятор «улитка» требует надежного крепления и прочного основания. В целях избегания вибрации качественно фиксируется корпус. Игнорирование этого явления приведет к тому, что устройство выйдет из строя.

Канальные, крышные, форточные…

Виды вентиляторов различаются по месту их установки. В последнее время широкое распространение получили так называемые канальные – устанавливаемые внутри вентиляционных каналов, что в ряде случаев удобнее, поскольку позволяет сэкономить место. Например, когда система вентиляции проложена в потолочном перекрытии.

Канальный вентилятор – это классический аксиальный импеллер. Это модуль, состоящий из крыльчатки и электродвигателя, которые помещены в трубу с фланцевыми креплениями на концах. Провод электропитания выведен наружу. В зависимости от формы канала, в которые они встраиваются, такие устройства бывают круглыми, квадратными и прямоугольными.

Крышные вентиляторы устанавливаются на крышах. Они всегда вытяжные, поскольку вверху скапливается самый горячий и загрязненный аэрозолями воздух. Это промышленные установки и тип крыльчатки у них разный. При необходимости прокачки больших объемов устанавливают радиальные машины.

Рейтинг производителей

Среди большого количества производителей, выпускающих электровентиляторы, можно отметить следующих с наиболее качественной продукцией:

1. Vitek — российская компания, уже более двух десятков лет выпускающая различную технику хорошего качества. В их ассортименте бытовая техника для дома и автомобилей, устройства для нормализации микроклимата;
2. Polaris — международный холдинг, производящий тепловое оборудование, некоторые предметы быта, водонагреватели, кондиционеры, вентиляторы;
3. Maxwell — дочерняя компания российского холдинга Golder Electronics. Бытовая техника изготавливается по китайским современным технологиям, однако качество довольно неплохое, особенно для бюджетных моделей;
4. Rolsen — также российская компания, работающая с 1994 года. Ассортимент вначале состоял из пылесосов, блендеров, пароувлажнителей. После признания их большим количеством потребителей, компания расширила свой ассортимент. Сейчас они производят различные виды бытовой техники, в том числе климатические устройства;
5. KITFORT — производитель, настроенный на нужды потребительского рынка. Это компания, основными ценностями имеющая производство и предоставление выгодных условий на приобретение вентиляторов;
6. Vitesse — эта французская компания вначале своей деятельности производила посуду из качественной нержавеющей стали, затем расширила производство. В отличном качестве выпускаемых вентиляторов уже убедились несколько тысяч покупателей;
7. BORK — немецкая компания, специализируется на производстве техники премиум класса. Знаменитое немецкое качество не дает усомниться в благоприятной покупке ни на минуту.

Каков принцип работы центробежного вентилятора



　　При вращении крыльчатки газ между лопастями центробежного вентилятора подвергается воздействию центробежной силы для получения кинетической энергии (динамического напора), выбрасываемой с периферии крыльчатки, и улитка направляет поток к выходу. Сердце вентилятора таково, что сердце крыльчатки расположено в центре крыльчатки. Создается отрицательное давление, так что внешний источник воздушного потока непрерывно поступает и дополняется, чтобы вентилятор мог нагнетать воздух.





　　Электродвигатель передает мощность на крыльчатку вентилятора через вал. Вращение крыльчатки передает энергию воздуху. Под действием вращения воздух создает центробежную силу. Лопасти крыльчатки вентилятора разлетаются в окружающую среду. В это время чем больше крыльчатка вентилятора, тем больше энергии получает воздух. Чем он больше, тем больше напор (ветровое давление) вентилятора. Если большое рабочее колесо обрезать до маленького размера, это не повлияет на объем воздуха, а только уменьшит давление воздуха.



　　Центробежный вентилятор в основном состоит из крыльчатки и кожуха. Крыльчатка маленького вентилятора установлена ​​непосредственно на двигателе, а большой вентилятор соединен с двигателем через муфту или шкив. В центробежных вентиляторах обычно используются односторонние воздухозаборники с одноступенчатыми рабочими колесами; большой поток может быть двусторонним воздухозаборником с двумя крыльчатками, расположенными спина к спине, также известными как центробежные вентиляторы двойного всасывания.



　　Крыльчатка является основным компонентом вентилятора. Его геометрия, размер, количество лопастей и точность изготовления имеют большое влияние на производительность. Рабочее колесо статически или динамически сбалансировано для обеспечения плавного вращения вентилятора. По направлению выхода лопастей рабочее колесо делится на три типа: прямое, радиальное и обратное. Вершина лопасти передней крыльчатки наклонена в сторону направления вращения крыльчатки; вершина лопатки радиального рабочего колеса радиальная, разделенная на прямые лопатки и криволинейные лопатки; вершина лопасти заднего рабочего колеса наклонена в сторону, противоположную направлению вращения рабочего колеса.



　　Работа центробежного вентилятора



　　Центробежный вентилятор представляет собой механическое устройство, использующее силу вращения для создания потока воздуха. Вентилятор обычно подключается к электродвигателю и может использоваться для различных целей, включая вентиляцию, циркуляцию и охлаждение.



　　Работа центробежного вентилятора проста. Мотор вращает лопасти вентилятора, создавая поток ветра. Этот поток направляется крыльчаткой вентилятора, которая помогает перемещать воздух по комнате.



　　Центробежные вентиляторы могут управляться вручную или с автоматическим управлением.



　　Все, что вам нужно знать о работе центробежных вентиляторов



　　Центробежные вентиляторы являются важным элементом оборудования во многих отраслях промышленности и имеют широкий спектр применения. Они используются для перемещения воздуха или газа в довольно больших количествах и могут использоваться для создания положительного давления, отрицательного давления или их комбинации. Чтобы получить максимальную отдачу от вашего центробежного вентилятора, важно, чтобы вы понимали, как работают эти машины.



　　Получите максимальную эффективность с помощью центробежных вентиляторов



　　Центробежные вентиляторы являются невероятно важной частью многих промышленных процессов, поскольку они способны регулировать температуру и помогают контролировать запыленность воздуха. Поэтому важно убедиться, что центробежный вентилятор работает с максимальной эффективностью. В этой статье мы обсудим различные способы обеспечения оптимальной работы центробежного вентилятора.





　　Использование центробежного вентилятора может быть невероятно полезным для промышленных, коммерческих и домашних условий. Центробежные вентиляторы предназначены для перемещения воздуха или других газов в одном направлении с повышенной скоростью. Они используются для охлаждения и вентиляции, а также для контроля уровня влажности. Понимая различные компоненты и операции центробежного вентилятора, вы можете максимально увеличить его эффективность для ваших нужд.



　　Давление, создаваемое передним рабочим колесом, велико. Когда скорость потока и число оборотов постоянны, требуемый диаметр рабочего колеса невелик, но КПД обычно низкий. Обратная крыльчатка противоположна, создается давление, требуемый диаметр крыльчатки большой, а эффективность обычно выше. Радиальное рабочее колесо находится где-то посередине. Профиль лопасти — простой прямой, а аэродинамический — сложный.





　　Чтобы иметь подходящее распределение скорости на поверхности лезвия, обычно используется изогнутое лезвие, такое как дуга одинаковой толщины. Рабочее колесо обычно имеет защитный диск для увеличения прочности рабочего колеса и уменьшения утечки газа между лопастями и корпусом. Соединение лопасти с крышкой сварное или заклепочное. Сварная крыльчатка имеет малый вес и плавный поток. Крыльчатки малых центробежных вентиляторов низкого и среднего давления также отлиты из алюминиевого сплава.



　　Вышеизложенный принцип работы центробежного вентилятора, если у вас есть другие вопросы, вы можете связаться с нами, чтобы ответить на ваши вопросы, и вы также можете узнать больше о других продуктах. Спасибо.Полезное чтение: Больше продуктов для центробежных вентиляторов



Что такое центробежный вентилятор DIDW? Принцип работы и применение

07.02.2020 Langdi

Вы ищете подходящий центробежный вентилятор DIDW? Очень важно понимать принцип работы и преимущества вентиляторов DIDW. Эта статья познакомит вас с основной информацией о центробежных вентиляторах DIDW и надеется быть вам полезной.

Что такое центробежный вентилятор DIDW?

DIDW означает Double Inlet Double Width, который представляет собой центробежный вентилятор, используемый в различных промышленных приложениях и системах отопления, вентиляции и кондиционирования воздуха. Вентиляторы DIDW имеют два впускных отверстия и более широкое рабочее колесо, чем вентиляторы с одним впускным отверстием, что позволяет им работать с более высокими расходами воздуха и давлением при более низком уровне шума. Вентиляторы DIDW также предназначены для повышения эффективности и производительности по сравнению с вентиляторами с односторонним всасыванием.

Каков принцип работы центробежного вентилятора DIDW?

Принцип работы центробежного вентилятора DIDW (Double Inlet Double Width) основан на принципе движения воздуха, в котором используется вращающаяся крыльчатка для увеличения скорости и давления воздуха. Вентилятор имеет конструкцию с двойным воздухозаборником, воздух поступает в крыльчатку с обеих сторон, площадь воздухозаборника больше, а производительность выше. Крыльчатка вращается с высокой скоростью внутри спирального корпуса, создавая воздушный поток, втягивая воздух в центр крыльчатки и выбрасывая его по периферии. Это увеличение скорости и давления воздуха приводит к тому, что воздушный поток преодолевает сопротивление в воздуховоде или другом оборудовании для обработки воздуха.

Каковы преимущества центробежных вентиляторов DIDW по сравнению с вентиляторами одностороннего всасывания?

Преимущества центробежных вентиляторов DIDW по сравнению с вентиляторами одностороннего всасывания:

• Более высокая скорость воздушного потока

  Вентиляторы DIDW имеют два входа, что увеличивает их пропускную способность по сравнению с вентиляторами с одним входом.

• Более высокая эффективность

  Более широкая крыльчатка вентилятора DIDW дает больше возможностей для повышения производительности и эффективности, обеспечивая более высокую производительность независимо от энергопотребления.

• Более высокое давление

  Конструкция вентилятора DIDW с двойным всасыванием позволяет ему выдерживать более высокое давление, чем вентиляторы с одним всасыванием, которые обеспечивают соответствующую поддержку окружающей среды.

• низкий уровень шума

Вентиляторы DIDW имеют более широкое рабочее колесо и конфигурацию с двойным всасыванием по сравнению с вентиляторами с одним всасыванием. Двойные воздухозаборники вентилятора DIDW и конструкция с широкими лопастями помогают более равномерно распределять воздушный поток, уменьшая турбулентность и уровень шума; в то же время два впускных отверстия вентилятора DIDW можно регулировать независимо для лучшего баланса воздушного потока и снижения турбулентности и шумового шума.
