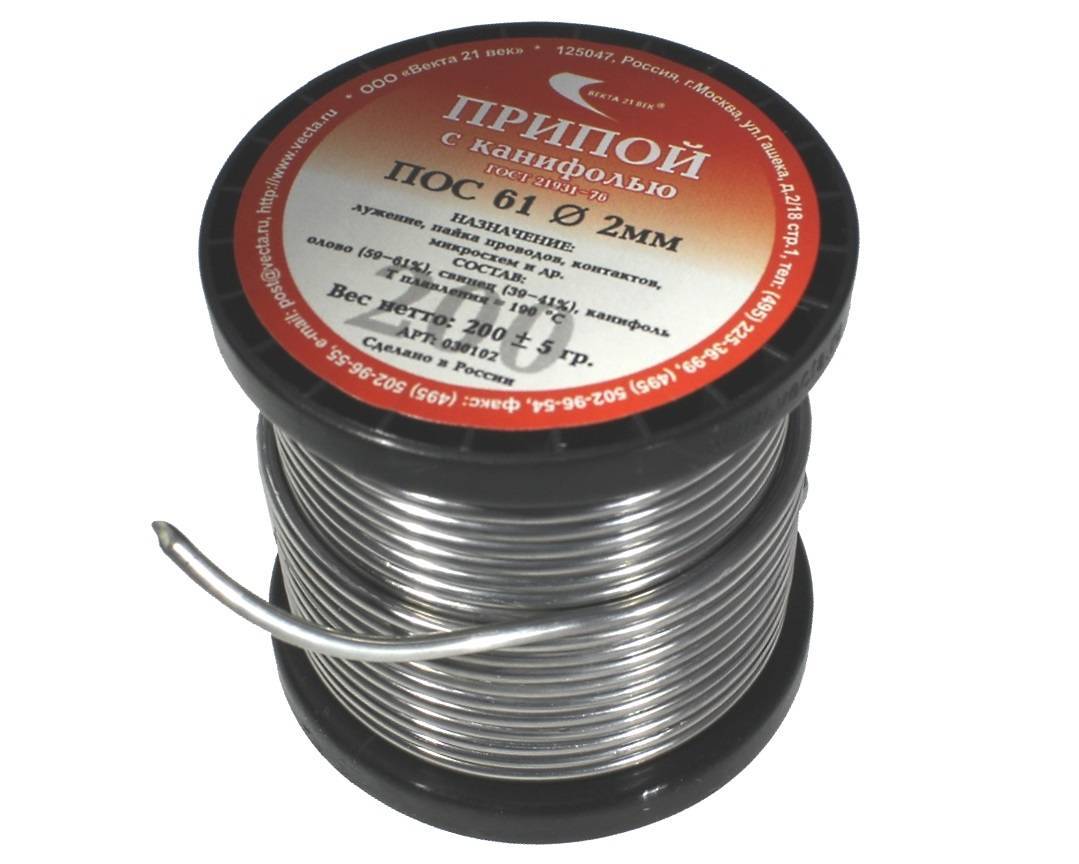

Припой для пайки меди
Пайка давно зарекомендовала себя в качестве простого, надежного и эффективного способа соединения деталей. Пайке подвергается большинство металлов, но каждый имеет свои требования к материалу и процессу. В данной статье речь пойдет про работу с медью.
Сразу стоит отметить, что медь является одним из самых неприхотливых к пайке металлов. Она не подвержена моментальному появлению оксидной пленки, как это происходит с алюминием. Благодаря этому паять медные изделия можно самыми разными способами и припоями.
#P[42729,42730,34658,34745,34809,34810,34811,34660,34795,34796,34797,34798,34799,34800,34801,34802,34803,34804,34805,34806,34807,34808,35759,42725,42726,42727,37195,34659]#
Припои для низкотемпературной пайки
Для соединения медных жил, водопроводных труб низкого давления и других элементов рационально использовать категорию мягких припоев. Их температура плавления не превышает 300 градусов, а предел прочности на разрыв в отдельных марках достигает 100 МПа.
Такие показатели упрощают работу в процессе пайки и обеспечивают достаточную надежность и долговечность соединения при большой площади контакта изделий.
Основными компонентами мягких припоев обязательно являются олово и свинец. Припои с разным соотношением этих металлов образуют целую категорию марок ПОС. Количество олова в составе при этом варьируется в диапазоне от 15 % до 90 %. Соотношение напрямую влияет на показатели прочности, температуры плавления и токопроводимости.
В сфере радиоэлектроники и электрики распространены припои ПОС-40, ПОС-61, ПОС-64. Для пайки сантехнических и бытовых медных изделий применяются марки без использования свинца, который негативно сказывается на здоровье человека. Также существуют припои марки ПОС с различными примесями в виде сурьмы, кадмия, цинка, меди, серебра. Они позволяют менять характеристики и свойства марки под конкретные задачи.
Припои для высокотемпературной пайки
Когда прочности мягких припоев становится недостаточно, используют твердые припои.
Их прочность может достигать уже 500 МПа на разрыв, но за такие показатели приходится платить высокой температурой плавления.
Основной массой таких припоев являются медные сплавы с добавлением фосфора и цинка. Очень распространен медно-фосфорный припой с 6%-м содержанием фосфора, который не требует использования флюса. В цинковых сплавах медь занимает меньший процент от массы: часто используемые — ПМЦ-36 и ПМЦ-54. Температура плавления таких припоев варьируется в диапазоне 800—1000 градусов и требует использования высокотемпературных горелок в процессе монтажа.
Серебряные припои также относятся к классу высокотемпературных. Наличие серебра в составе значительно снижает температуру плавления — до 600—700 градусов. Распространенные марки серебряных припоев — ПСр-15 и ПСр-45. Числовое значение указывает на количество серебра, остальную массу занимают цинк и медь.
Подводя итог, стоит отметить, что для решения мелких бытовых задач зачастую будет достаточно характеристик ПОС-61 или ПОС-40.
Они отлично справляются с пайкой проводов, микросхем, небольших медных деталей. Но, если речь идет о крупных проектах электромонтажной и сантехнической сферы, важно учитывать все характеристики материалов, механические нагрузки, цели эксплуатации и строго следовать установленным инструкциям.
Пайка медных жил | Выполнение электромонтажных работ | Архивы
- кабель
- монтаж
- шины и провод
Содержание материала
- Выполнение электромонтажных работ
- Разметочные работы
- Пробивные и крепежные работы
- Пробивные работы ручным инструментом
- Установка конструкций без растворов и клеев
- Соединения и ответвления жил
- Соединение жил болтовыми и винтовыми зажимами
- Опрессовка жил
- Электросварка жил
- Пайка алюминиевых жил
- Пайка медных жил
- Термитная сварка
- Газовая сварка
- Пути повышения эффективности учебно-производственных работ
Страница 12 из 15
Подтема.
ПАЙКА МЕДНЫХ ЖИЛ
Краткая характеристика подтемы и рекомендации по ее изучению
Строительные нормы и правила рекомендуют выполнять соединение и ответвление медных жил сечением до 10’мм2 скруткой с последующей пайкой проводов напряжением до 2 кВ и кабелей до 1 кВ, а также жил сечением от 4 до 240 мм2 проводов напряжением до 2 кВ и кабелей до 10 кВ с помощью соединительных или ответвительных гильз. Допускается применять оконцевание жил (сечением 1,5—240 мм 2) проводов напряжением до 2 кВ и кабелей до 10 кВ с помощью наконечников серии П, жил сечением до 2,5 мм5 проводов напряжением до 2 кВ с предварительным изгибанием конца многопроволочной жилы в кольцо с пропайкой. Можно использовать оконцевание многопроволочной . жилы сечением 16—240 мм2 с образованием монолита при втычном соединении. Для выполнения ответвлений кабелей напряжением 35 кВ применяют специальные гильзы.
Для упражнений достаточно отобрать способы оконцевания изгибанием многопроволочных жил в кольцо с помощью наконечника серии П и соединение и ответвление жил пропаянной скруткой.
До внедрения в электромонтажную практику метода опрессовки электросварки, термитной сварки способ соединения ответвления и оконцевания медных жил пайкой был основным. Широко применялись способы скрутки с последующей пропайкой мягкими оловянистыми припоями жил небольших сечений. Сейчас эти способы находят ограниченное применение из-за большой трудоемкости.
Т а б.л и ц а 3. Оловянисто-свинцовые припои для пайки медных жил
Марка | Масса составных частей*, % | Температура плавления, °С | ||||
олово | сурьма | примеси, не более медь . | ||||
ПОС-61 | 59—61 | 1 | 0,8 | 0,1 | 0,05 | 225 |
ПОС-50 | 49—50 | 1,0-1,2 | 0,1 | 0,1 | 0,05 | 230 |
ПОС-40 | 39—40 | 1,5—2 | 0,1 | 0,1 | 0,05 | 235 |
ПОС-30 | 29—30. | 1,5—2 | 0,15 | 0,1 | 0,05 | 245 |
висмут мышьяк
* Остальная масса — свинец.
В качестве флюса применяют канифоль, стеарин или паяльную мазь (паяльный жир).
Для пайки медных жил малых сечений используют трубки припоя, заполненные канифолью, или раствор канифоли в спирте, который перед пайкой наносят на место соединения. Раствор приготовляют еле* дующим образом. В стеклянную посуду наливают спирт ректификат и насыпают в нее равное по массе количество мелко истолченной канифоли. Пайку жил сечением до 10 мм2 выполняют обычно паяльником, а сечением 16—240 мм 2 — паяльной лампой или пропан-бутановой горелкой с насадкой.
1 — наконечник серии П, 2 — припой, 3 — газовоздушная горелка ГПВМ-01, 4—асбестовый шнур
Инструкционная карта 37.
Оконцевание медных жил проводов и кабелей пайкой с помощью наконечников
Область применения: лучший способ для оконцевания медных жил (сечением 1,5—240 мм2) проводов напряжением до 2 кВ и кабелей до 10 кВ.
Эскизы и наименование операций | Инструктивные указания и пояснения |
Подобрать наконечник по сечению жил с помощью таблицы. Зачистить внутреннюю поверхность цилиндрической части наконечника до металлического блеска | |
Подготовка наконечника |
|
Снять изоляцию с конца жилы на расстоянии, равном длине гильзы наконечника плюс 10 мм. Если жила кабеля секторная, обжать ее пассатижами, придав ей круглую форму Удалить с конца жилы пропиточный кабельный состав, протерев его тканью, смоченной бензином | |
Подготовка конца жилы | |
Надеть наконечник на конец жилы. | |
Пайка наконечника | |
Дать остыть оконцеванию Снять подмотку асбеста и изолировать оконцевание 2—3 слоями липкой изоляционной ленты с перекрытием каждого витка. Изоляционная лента не должна переходить на контактную часть наконечника | |
Изолировка |
Намотать 2—3 слоя асбеста на промежуток между краем изоляции жилы и торцом цилиндрической части наконечника во избежание вытекания припояКабельные медные наконечники серии П, закрепляемые пайкой
Учебные цели: изучить способ оконцевания медных жил с помощью наконечников; научиться выбирать типоразмер наконечника в зависимости от типа и сечения жилы, пользуясь таблицей, приведенной в конце карты; освоить приемы подготовки жил и напайки наконечников.
Требования. Наконечник необходимо подбирать с учетом диаметра болта (винта). Зазоры между проволоками жилы и торцы должны быть заполнены припоем без подтеков и наплывов.
Инструменты и приспособления: монтерский нож, кусачки, комбинированные плоскогубцы, пассатижи, металлическая мерительная линейка, металлическая щетка из кардоленты, волосяная кисточка, стальной ершик, ножовка по металлу, пропан-бутановая горелка, бензиновая лампа емкостью 0,5-1 л, клещи для снятия изоляции КСИ-1, МБ-1.
Материалы: припой в палочках, канифоль или паяльный жир, бензин, асбестовый шнур, липкая изоляционная лента, наконечники серии П, влагостойкий лак, отрезки концов проводов и кабелей с медными жилами.
Инструкционная карта 38. Соединение и ответвление медных
жил пропаянной скруткой
Область применения: лучший способ для соединения и ответвления медных жил (сечением до 10 мм 2) проводов напряжением до 2 кВ и кабелей до 1 кВ.
Учебные цели: изучить способы соединения и ответвления медных жил пропаянной скруткой; научиться выполнять приемы соединения и ответвления жил скруткой, в коробках и соединения бандажной скруткой.
Требования. Соединение должно обладать необходимой механической прочностью, не иметь острых наплывов припоя и повреждения изоляции от перегрева.
Инструменты и приспособления: клещи КС И, МБ-1 для снятия изоляции, монтерский нож, кусачки, комбинированные плоскогубцы, универсальные клещи КУ-1, пассатижи, металлическая мерительная линейка, пропан-бутановая горелка с насадкой-паяльником или электрический паяльник.
Материалы: припой, канифоль или паяльный жир, липкая изоляционная лента, наждачная бумага или стеклянная шкурка, влагостойкий лак, отрезки проводов сечением до 10 мм
Эскизы и наименование операций | Инструктивные указания и пояснения |
Снять изоляцию с концов жил специальными клещами КСИ, МБ-1 или КУ-1 на расстоянии, позволяющем навить 5—7 витков плюс 8—10 диаметров жилы | |
Снятие изоляции | |
Зачистить концы жил стеклянной шкуркой или наждачной бумагой до металлического блеска | |
Зачистка концов жил |
|
Изогнуть концы жил под углом 90° на расстоянии, равном 7—10 диаметрам жилы от среза изоляции, и завести их друг за друга (/) | |
Скрутка соединения |
Эскизы и наименование операций | Инструктивные указания и пояснения | |
Покрыть скрутку раствором канифоли или паяльного жира и пропаять с помощью паяльника, паяльной лампы или газовой горелки с насадкой- паяльником | ||
Пайка соединения |
| |
Наложить изоляцию из липкой изоляционной ленты с таким расчетом, чтобы витки перекрывали друг друга и захватывали часть заводской изоляции жил 2—3 слоями Покрыть соединение влагостойким лаком | ||
Изолировка |
| |
Ответвление медных жил скруткой с последующей пропайкой | ||
Снять, изоляцию с конца основной жилы специальными клещами или монтерским ножом на расстоянии, позволяющем навить 10—15 витков вокруг жилы ответвления. | ||
Снятие изоляции и зачистка оголенных участков жил |
| |
Навить 10—15 витков жилы ответвления вокруг основной жилы (/) | ||
Скрутка ответвления |
| |
Эскизы и наименование операций | Инструктивные указания и пояснения | |
Покрыть скрутку раствором канифоли или паяльного жира и пропаять с помощью паяльника, паяльной лампы или газовой горелки с насадкой- паяльником | ||
Пайка скрутки |
| |
Наложить изоляцию из липкой изоляционной ленты с таким расчетом, чтобы ленты перекрывали друг друга и захватывали часть заводской изоляции жил 2—3 слоями Покрыть ответвление влагостойким лаком | ||
Изолировка . |
| |
Соединение и ответвление медных жал сечением до 10 ммг в коробках скруткой | ||
Снять изоляцию специальными клещами или монтерским ножом на расстоянии 25—30 мм? позволяющем скрутить оголенные жилы | ||
Снятие изоляции |
| |
Зачистить концы жил стеклянной шкуркой, придерживая провод во избежание повреждения изоляции в месте ввода в коробку или о края коробки | ||
Зачистка концов жил |
| |
Скрутить жилы плоскогубцами или пассатижами плотно, из расчета 2—3 витка на каждые 10 мм длины скрутки | ||
Скрутка жил |
| |
С жилы ответвления снять изоляцию на расстоянии, равном 15—20 диаметрам жилы (/)
Эскизы и наименование операций | Инструктивные указания и пояснения |
Покрыть скрутку раствором канифоли или паяльного жира и пропаять с помощью паяльника, паяльной лампы или газовой горелки с насадкой- паяльником | |
Пайка скрутки | |
Изолировать пайку 2—3 слоями липкой изоляционной ленты с перекрытием каждого витка Покрыть пайку влагостойким лаком | |
Изолировка соединения |
|
Соединение медных однопроволочных жил сечением 6—10 мм2 бандажной скруткой | |
Снять изоляцию с концов жил монтерским ножом на расстоянии, равном 7—10 диаметрам жилы, располагая лезвие ножа под углом во избежание надрезания жил | |
Снятие изоляции | |
Зачистить оголенную часть жил стеклянной шкуркой или наждачной бумагой | |
Подготовка концов жил и бандажной проволоки | |
Сложить подготовленные концы жил и уложить конец бандажной проволоки в желобок, образованный соединяемыми жилами (/) | |
Выполнение бандажной скрутки | |
Эскизы и наименование операций | Инструктивные указания и пояснения |
Покрыть скрутку соединения раствором канифоли или паяльным жиром и пропаять с помощью паяльника или другим способом | |
Пайка соединения |
|
Наложить изоляцию из липкой ленты с таким расчетом, чтобы ленты перекрывали друг друга и захватывали часть заводской изоляции жил Покрыть соединение влагостойким лаком | |
Изолировка |
|
