Приточная промышленная вентиляция: организация, схемы и составные элементы системы промышленной вентиляции

Монтаж систем приточной и вытяжной промышленной вентиляции на вашем объекте

Типовые проекты:



Технологические процессы современной промышленности редко обходятся без систем поддержания климата. Промышленная вентиляция является одной из главных климатических систем, так как именно она удаляет множество различных вредностей выделяемых в процессе производства, поэтому качественный проект и монтаж системы является важной задачей инженерного обеспечения производства.

Монтаж приточной и вытяжной промышленной вентиляции

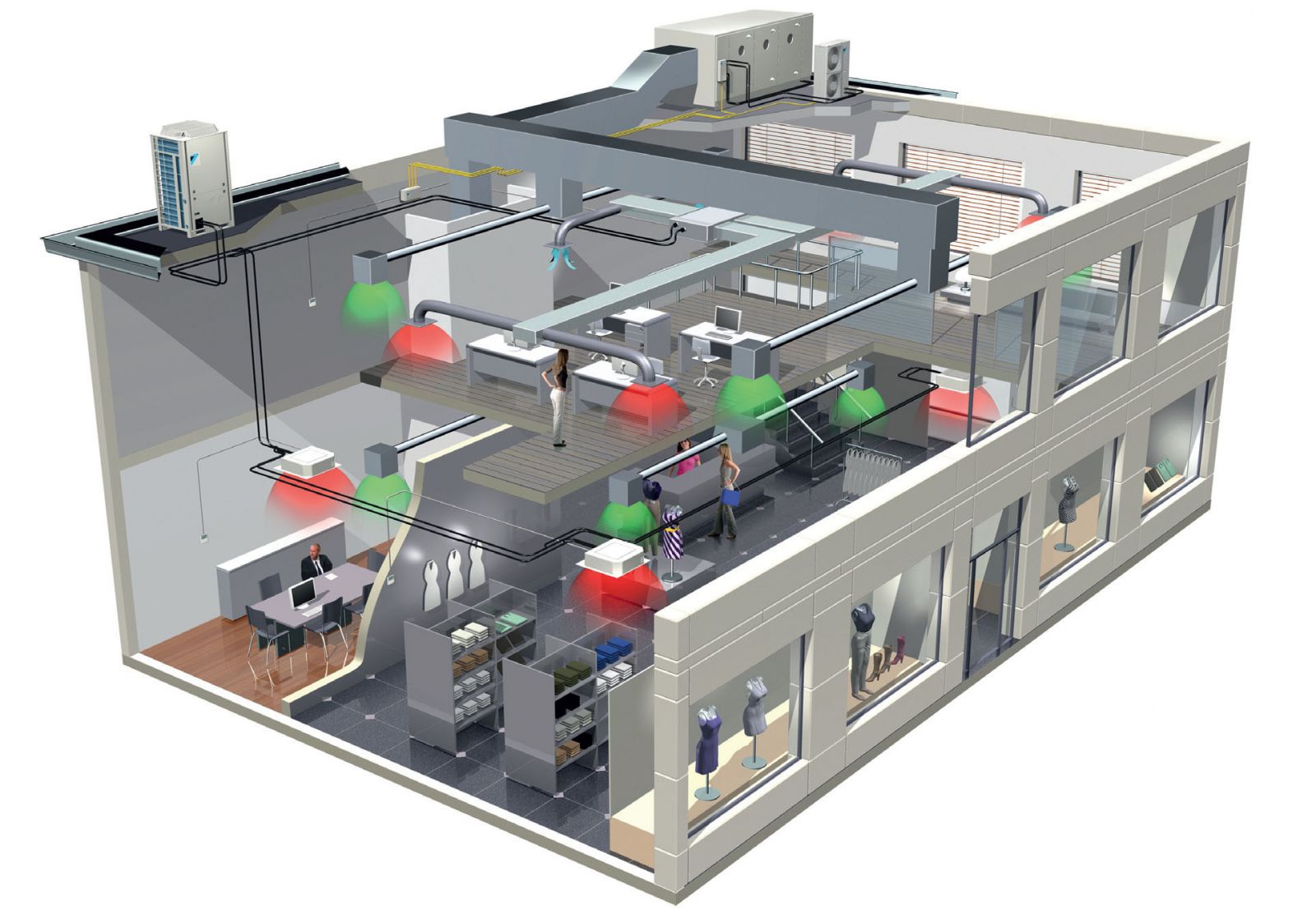

Основной задачей промышленной вентиляции является обеспечение требуемых параметров воздуха в цехе, для этого используются вытяжные и приточные системы вентиляции, при помощи них можно зонировать помещение, отделяя зоны с выделениями вредностей от чистых зон. Основой правильной работы системы является качественный проект промышленной вентиляции в цехе и на производстве, ведь именно в нем указываются все необходимые для монтажа данные.



В состав монтажного проекта промышленной вентиляции входят следующие чертежи:

• Записка с описанием работы, основными показателями и решениями систем приточной и вытяжной вентиляции
• Лист с краткими общими данными и сведениями о системе и оборудовании
• Поэтажные планы с указанием мест прохода воздуховодов, подписью систем и диаметров воздуховодов, места расположения оборудования и зон местной вентиляции
• Схемы каждой приточной и вытяжной систем вентиляции
• Узлы подключения оборудования
• Состав вентиляционных установок
• Разрезы венткамер, виды
• Спецификация оборудования и материалов



Зная все эти данные легко просчитать стоимость монтажа, объемы материалов и многие другие вопросы, связанные с монтажом системы.

Монтаж систем вентиляции промышленных зданий, виды вентиляционных систем



Вентиляция отвечает за чистоту воздуха в помещении, с помощью вентиляции также можно отапливать или охлаждать помещение, а при наличии секции увлажнения еще и поддерживать влажность. Решение этих задач зависит от технического задания заказчика и решения проектной организации, специалисты нашей проектной фирмы по климатическим системам могут выполнить полный комплекс работ, начиная от получения технического задания и до сдачи системы в эксплуатацию техническим службам заказчика. Благодаря такому подходы мы берем на себя полную ответственность за качественную работу системы, за разграничение зон с выделениями загрязнителей, за обеспечение требуемых параметров температуры и влажности, а также за максимальное применение систем энергосбережения.



Основные виды систем вентиляции в цехе промышленного помещения



• Общеобменная приточная вентиляция – обеспечивает подачу свежего воздуха для дыхания и компенсации вытяжных систем.
• Общеобменная вытяжная вентиляция – направлена на удаление вредностей, которые выделаются не локально, а равномерно, по всему объему помещения.
• Местная приточная вентиляция – обеспечивает разграничение зон, защиту проемов от взаимного проникновения вредностей, обеспечивает нормируемые параметры в рабочей зоне.
• Местная вытяжная вентиляция – обеспечивает удаление загрязнений непосредственно у мест их образования.
• Аварийная – обеспечивает эвакуацию людей при аварийном выбросе большого количества вредностей.
• Пожарная вентиляция – обеспечивает удаление дыма в начальной стадии пожара для обеспечения эвакуации людей и доступа пожарных служб к месту очага возгорания.

Проектирование и монтаж систем приточной и вытяжной вентиляции промышленных зданий



Вентиляция на производстве является достаточно сложной задачей, правильный воздухообмен в этом случае имеет решающее значение, от грамотного монтажа воздуховодов, решеток и оборудования зависит не только комфортная работа персонала, но и технологический процесс. При монтаже промышленной вентиляции стоит обратить внимание на исполнение оборудования, вытяжные вентиляторы могут быть коррозионостойком или искробезопасном исполнении, воздуховоды систем могут быть в противопожарной изоляции, в ограждениях могут устанавливаться прортивопожарные клапаны и клапаны дымоудаления, именно поэтому монтаж промышленной вентиляции должны выполнять профессионалы.



Монтаж вентиляции в промышленном цехе происходит в несколько этапов:



• Монтаж воздуховодов
• Монтаж зонтов и других устройств местной вентиляции (при условии наличия оборудования, для которого проектируется местная система)
• Монтаж оборудования
• Обвязка оборудования
• Монтаж воздухораспределителей
• Подключение оборудования
• Испытания и настройка системы

Где купить оборудование и заказать монтажные работы для промышленной вентиляции



Специалисты компании OVK-Group много лет проектируют и монтируют климатические системы, как в бытовом, так и в промышленном секторе. Если у заказчика нет своей сервисной службы, то мы предлагаем заказчику обслуживание нашими специалистами, такой подход гарантирует надежную работу системы и оперативное решение всех возникающих вопросов. Мы выполняем не только монтаж приточной и вытяжной системы вентиляции, но и монтаж систем кондиционирования и отопления, выполняем все необходимые согласования и создаем минимум неудобств для заказчика.



Производство и монтаж систем промышленной вентиляции и кондиционирования воздуха. ЗВО Зенит в Москве

Комплексные поставки систем промышленной вентиляции и кондиционирования от завода производителя минуя посредников со скидкой до 37%

Пришлетие проект и мы вышлем Вам коммерческое предложение через 5 часов

Получить коммерческое предложение

Преимущества компании

Первичная консультация и подготовка предложения

Консультация о вариантах решения задачи, подготовка предложения с подбором оборудования и стоимостью монтажа

Действительно выполняем гарантийные обязательства

Опыт работ более 10 лет, наличие лицензий СРО (в т.ч на особоопасные работы)

Предлагаем качественные кондиционеры

Являемся официальными дилерами более 20 марок оборудования, поэтому предлагаем только лучшие кондиционеры

Гибкие условия оплаты

Гибкие условия оплаты, предоплата от 50%, наличный и безналичный расчет

Работают только профессионалы

Бригады с опытом от 5 лет, проходящие ежегодную переаттестацию и обучение

Готовые объекты

Завод «Автофрамос»

Задача:Поставка систем вентиляции

Площадь: 2500 м2

Срок реализации:3 Месяца

Результат:Нами было изготовлено 2 500 м2 воздуховодов дымоудаления из стали толщиной 2 мм и диаметром 1800 мм

Почтово-грузовой терминал аэропорта Внуково 2

Задача:Изготовление и монтаж систем вентиляции

Площадь: 56. 000 м2

Срок реализации:1.5 года

Результат:Нами было изготовлено 18.000 м2 промышленных воздуховодов из оцинкованной стали и систем дымоудаления из чёрной стали.

Бизнес-центр Skylight

Задача:поставка систем вентиляции

Площадь: 25.000 м2

Срок реализации:1.5 года

Результат:Было изготовлено более25.000 м2 оцинкованных и сварных воздуховодов

Центральный Детский Магазин

Задача:Изготовление и монтаж систем вентиляции

Площадь:

Срок реализации:1.5 года

Результат:Поставка воздуховодов в самые сжатые сроки

Хотите узнать стоимость проекта?

Заполните заявку и отправьте на нашу почту:

[email protected]
Подробная консультация специалиста по телелефону: +7 (499) 917-08-65

Для постоянных клиентов и крупных заказчиков действуют
специальные предложения

Получить бесплатную
презентацию и каталог
продукции

Завод вентиляционного оборудования «ЗЕНИТ» предоставляет комплексные услуги по организации систем вентиляции и кондиционирования воздуха на промышленных и иных объектах.

Мы производим и поставляем:

• Центральные установки ZPB – U и ZPB – A и секции и отдельные комплектующие для них;
• Круглое и прямоугольное канальное оборудование (вентиляторы, нагреватели, охладители, фильтры и т.д.).

Изготовление оборудования осуществляется на современных старках с использованием комплектующих от известных иностранных компаний.

Наши специалисты способны осуществить работы по обустройству системы вентиляции и кондиционирования воздуха «под ключ», включающие:

• Проектирование;
• Монтаж;
• Пуско-наладку;
• Сервисное обслуживание и ремонт.

Предложение доступно для клиентов из Москвы и области.

Условия сотрудничества и гарантии:

• Сотрудничество носит договорной характер;
• Оплата продукции и услуг может быть произведена наличными или по безналичному расчету;
• Доставка оборудования производится по всей России;
• Гарантия по договору на продукцию и услуги составляет 2 года.

Информацию о ценах, сроках изготовления оборудования и реализации проектов необходимо уточнять дополнительно.

Консультации предоставляются по телефонам: +7 (499) 917-08-65; +7 (496) 418-70-02, e-mail: [email protected] или через форму обратной связи, реализованную на сайте.

Новости компании

Получить профессиональную консультацию

Промышленная вентиляция для строителей, проектировщиков, заказчиков больших и маленьких предприятий

If you are a human and are seeing this field, please leave it blank.

Fields marked with an * are required

Что вас интересует? Приточно-вытяжные установкиВоздуховоды и фасонные изделияКанальное оборудованиеПроектирование и монтаж вентиляции

Центр снабжения промышленной вентиляцией

«Промышленное вентиляционное оборудование с решениями!»

Поиск товаров

SysTech — ваш поставщик промышленных материалов и оборудования для систем промышленной вентиляции. Мы обеспечиваем простой ввод заказов и квалифицированную техническую поддержку по мере необходимости для отдельных элементов или полных систем. Наша цель — предоставить оборудование для систем вентиляции, которое поддерживает качество воздуха на вашем предприятии, обеспечивая при этом безопасную и продуктивную рабочую среду.

Промышленные пылеуловители, дымоуловители

Малые и большие пылеуловители, дымоуловители и туманоуловители, стеллажи и кабины с нисходящим потоком, а также влажные коллекторы для взрывоопасных сред. Доступны единицы «Быстрой доставки» в течение пяти рабочих дней.

Сменные фильтры для улавливателей пыли, дыма и тумана

Картриджи фильтров, гофрированные мешки, мешки-конверты и фильтрующие элементы для улавливателей Donaldson Torit, Farr, AAF и UAS, предназначенные для высокотемпературных и агрессивных воздушных потоков.

Вентиляционные и технологические вентиляторы

Центробежные и осевые вентиляторы из различных металлов и пластмасс для подачи и вытяжки чистого воздуха, технологических воздушных потоков и химически агрессивных промышленных сред. Некоторые варианты доступны через 48 часов.

Вытяжные рукава

Вытяжные рукава доступны в различных диаметрах, длинах и материалах конструкции для работы со всеми приложениями улавливания пыли, дыма и тумана. Для некоторых моделей предусмотрена быстрая доставка.

Малые и большие пылеуловители, дымоуловители и туманоуловители, скамейки и кабины с нисходящим потоком, а также влажные коллекторы для взрывоопасных сред. Доступны единицы «Быстрой доставки» в течение пяти рабочих дней.

Картриджи для фильтров, гофрированные мешки, мешки-конверты и фильтрующие элементы для коллекторов Donaldson Torit, Farr, AAF и UAS, предназначенные для высокотемпературных и агрессивных воздушных потоков.

Центробежные и осевые вентиляторы из различных металлов и пластмасс для подачи и вытяжки чистого воздуха, технологических воздушных потоков и химически агрессивных промышленных сред. Некоторые варианты доступны через 48 часов.

Конструкции вытяжных рукавов доступны в различных диаметрах, длинах и материалах конструкции для работы со всеми приложениями улавливания источников пыли, дыма и тумана. Для некоторых моделей предусмотрена быстрая доставка.

Средства контроля промышленного шума

Глушители вентиляторов, шумозащитные экраны и звукопоглощающие кожухи, специально разработанные для снижения уровня шума на промышленных объектах.

Взрывозащитное оборудование

Взрывозащита от горючей пыли, включая испытания, отсечные клапаны, вентиляционные отверстия, пламегасительные баллоны и элементы управления.

Нагревательные устройства

Автономные комплекты нагревательных устройств, газовые установки для подпитки воздуха и дверные нагреватели, некоторые из которых доступны в течение 5 рабочих дней «Быстрая доставка»!

Воздушные фильтры

Сменные воздушные фильтры в виде панелей, складок, пакетов и коробок с рейтингом MERV от 1 до 16. Фильтры HEPA и ULPA в наличии.

Глушители вентиляторов, шумозащитные экраны и шумозащитные кожухи, специально разработанные для снижения шума на промышленных объектах.

Защита от взрыва горючей пыли, включая испытания, запорные откидные клапаны, вентиляционные отверстия, пламегасительные баллоны и средства управления.

Комплекты автономных нагревательных установок, газовых установок для подпитки воздуха и дверных обогревателей, некоторые из которых доступны в течение 5 рабочих дней «Быстрая доставка»!

Сменные воздушные фильтры в панельном, складчатом, мешковом и коробчатом исполнении с рейтингом MERV от 1 до 16. Фильтры HEPA и ULPA в наличии.

Центр поддержки приложений SysTech Design



Продукты и комплекты промышленных систем вентиляции

SysTech поставляет промышленное оборудование с предсказуемыми характеристиками и длительным сроком службы. Благодаря этому предложению мы защищаем производственные предприятия от пыли, дыма и тумана при приемлемом качестве воздуха, без проблем с безопасностью, связанных с пожаром и взрывом, а также с устранением критических проблем с шумом. Будь то новая система, замена оборудования или модернизация существующей системы, наше оборудование для дома обеспечивает производительность системы вентиляции, которая будет соответствовать вашим ожиданиям.

Обладая более чем 30-летним опытом применения, вы можете рассчитывать на поддержку, обслуживание и решения проблем с вентиляцией. Мы понимаем, как успешно интегрировать компонентное оборудование, от отдельного системного компонента до полного вентиляционного пакета.

Свяжитесь с нашей службой поддержки для продаж, обслуживания или решений!

(800) 456-9460

Напишите нам по электронной почте

Общепромышленная вентиляция, часть 3: естественная подача/механизированная принудительная вытяжка

Автор: Гэри Леземан, 17 ноября 2016 г.

В этом месяце мы рассмотрим, пожалуй, самый распространенный метод вентиляции промышленного здания: естественная подача/механическая принудительная вытяжка.

Проще говоря, на крыше здания монтируются вытяжные вентиляторы. Крышные вытяжные вентиляторы с электроприводом создают в здании отрицательное давление, что обеспечивает естественную тягу свежего наружного приточного воздуха через любое отверстие по периметру здания.

Большие открытые двери погрузочной площадки, двери мостового крана или жалюзи по периметру обеспечивают подачу свежего приточного воздуха в здание. Как правило, эти внешние отверстия имеют такой размер, чтобы падение давления в зависимости от расхода воздуха было очень низким, чтобы обеспечить очень эффективную работу крышных вытяжных вентиляторов и выпуск больших объемов воздуха.

Как только свежий естественный приточный воздух поступает в здание, он сразу же начинает накапливать внутреннее тепло и подниматься к потолку. Крышные вытяжные вентиляторы с механическим приводом, стратегически расположенные над областями с наибольшим внутренним источником тепла или ближе к центру здания, обеспечивают общую скорость воздухообмена здания для обеспечения комфорта рабочих в летнее время.

Система создает очень низкое отрицательное давление внутри здания, что необходимо для многих промышленных операций. Например, желательно, чтобы давление в рабочей зоне производственно-сварочного цеха было немного отрицательным по отношению к соседнему кондиционированному офисному помещению. Это предотвращает скопление паров сварочного или режущего стола в вентилируемой рабочей зоне, а также предотвращает миграцию этих паров обратно в офис.

Эта система используется во многих промышленных зданиях с чрезвычайно высокими внутренними источниками тепла, таких как кузнечные цеха или литейные цеха, где требуется очень высокая скорость отвода воздуха.

Система принудительной вытяжной вентиляции с естественным притоком и принудительной вытяжкой также очень эффективна в промышленных зданиях с небольшой общей высотой – скажем, всего 20–25 футов в высоту, – поскольку внутреннее технологическое тепло и солнечная нагрузка повышают температуру рабочего пола всего за несколько часов в жаркое летнее время. Принудительный выхлоп с электроприводом предотвращает повышение температуры на этом рабочем уровне.

Что касается других преимуществ:

• Естественная подача/принудительная вытяжная система не зависит от преобладающих ветров, чтобы эффективно работать все время.
• Может быть гарантирована общая скорость воздухообмена в здании и небольшое отрицательное давление в здании.
• В зависимости от скорости воздухообмена температура во всем здании будет максимально приближена к температуре наружного воздуха.
• Первоначальная стоимость оборудования является разумной на основе стоимости/куб. футов в минуту, а общие эксплуатационные расходы являются низкими в зависимости от стоимости в куб. футах в минуту/л.с.

Звучит отлично для летней вентиляции, но со всеми этими отверстиями по периметру здания, как вы вентилируете зимой?

Для зимней вентиляции можно использовать установки для подпитки воздуха с прямым нагревом или обогреватели помещений, чтобы добавить тепла в рабочую зону. Жалюзи и двери по периметру зимой просто закрываются при нормальных условиях работы, а крышные вытяжные вентиляторы могут быть отключены для поддержания тепла внутри здания. Общая скорость воздухообмена зимой снижается до нескольких раз в час. Люди могут оставаться в тепле и сухости даже зимой, что повышает производительность и здоровье.

Если естественный приточный воздух поступает в здание и сразу же стремится подняться к установленным на крыше вытяжным вентиляторам, как добиться движения воздуха на уровне пола вблизи центра большого здания?

Поскольку естественный приток не нагнетается в здание (это искусственная тяга), он не обеспечивает движение воздуха на уровне пола, которое могут обеспечить другие системы. Однако в сочетании с установленными на колонне вентиляторами свежий наружный воздух может проходить через критические рабочие зоны на расстоянии сотен футов от естественных отверстий подачи.

МОЖНО ЛИ ФИЛЬТРОВАТЬ ПРИТЧНЫЙ ВОЗДУХ ДЛЯ ПОДДЕРЖАНИЯ ВНУТРЕННЕЙ ЧИСТОТЫ ЗДАНИЯ?

Как правило, при использовании крышных вытяжных вентиляторов фильтрация естественного приточного воздуха нецелесообразна. Здесь речь идет об отрицательном давлении, системе вентиляции большого объема. Добавление фильтров для закрытия жалюзи или больших открытых дверей повысит давление, необходимое для вытяжных вентиляторов на крыше с электроприводом, уменьшит поток и увеличит мощность вентилятора. Кроме того, поскольку эта система всегда находится под небольшим отрицательным давлением, любая утечка в здании, например, в кабелепроводе, подъезде водопровода или открытой служебной двери, способствует проникновению пыли через фильтры.

РЕЗЮМЕ

Естественная подача/принудительная вытяжка с принудительной подачей воздуха является наиболее часто используемым и экономически эффективным методом промышленной вентиляции. Это отличный способ проветрить промышленное здание, когда допустимо небольшое отрицательное давление. Скорость воздухообмена не зависит от внешних условий, таких как ветер, температура наружного воздуха, высота здания, перепады температур и т. д. При правильном проектировании он снижает температуру внутри здания, предотвращает накопление внутреннего тепла, создает внутреннюю работу.
