Приточная вентиляция с подогревом воздуха для квартиры: типы вентиляционных установок

Установка приточной вентиляции с подогревом воздуха позволяет обеспечить поступление чистых воздушных потоков в квартиру и существенно улучшает микроклимат в помещении. Современные приборы имеют функцию регулировки температурного режима и позволяют выбрать необходимый уровень притока воздушных масс. Такие системы очень просты в эксплуатации и не занимают много места в доме.

Содержание

Характеристика оборудования
Разновидности систем
Принцип работы бризера
Особенности конструкций
Функция рециркуляции
Аппараты с рекуператором
Устройства с водяным подогревом
Популярные модели
Ballu Air Master raquo
Агрегат Aeropac SN
Конструкции Тион

Характеристика оборудования

Современная приточка с подогревом для квартиры поможет, если в помещении душно, наблюдается недостаток воздуха и жильцам некомфортно находиться в доме. Такое оборудование не только выполняет приток свежего воздуха и очищает его от пагубных компонентов, но и нагревает до нужной температуры.

Функция подогрева очень необходима, поскольку стандартная вентиляционная система впускает с улицы холодные потоки воздуха. Это приводит к понижению температуры в помещении, вызывает сквозняки и провоцирует возникновение простудных заболеваний. Кроме того, подобное оборудование может замерзнуть и привести к промерзанию стены, в которой оно вмонтировано. По этой причине приточный вентилятор с подогревом воздуха — необходимая вещь в зимнее время года.

Разновидности систем

Существует множество видов вентиляторов с нагревом воздуха. Однако все эти аппараты делятся на две основные группы:

Центральная вентиляция. За температурный режим отвечает приточный клапан с подогревом. Нагревание происходит благодаря калориферу, который может быть водяным или электрическим. Первая разновидность устанавливается в центральную систему отопления, а вторая функционирует от электросети. Некоторые модели имеют рекуператор, посредством которого происходит обмен тепла между воздушными массами, находящимися в помещении, и потоком, поступающим с улицы. Центральная вентиляционная система, безусловно, отличается высокой функциональностью, однако для ее установки необходимо соблюдать множество требований и, что немаловажно, такое приобретение обойдется в крупную сумму.
Бризер (компактная вентиляция). Это небольшой агрегат, который размещается на стене и осуществляет приток воздуха в помещение. Керамический нагреватель производит подогрев, а функция климат-контроля позволяет отрегулировать температурный режим необходимым образом. Система имеет трехступенчатый уровень фильтрации. Встроенные фильтры удерживают грязь, пыль, различные микробы, аллергены и посторонние запахи с улицы. Установка бризера производится очень быстро и занимает не более часа.

Принцип работы бризера

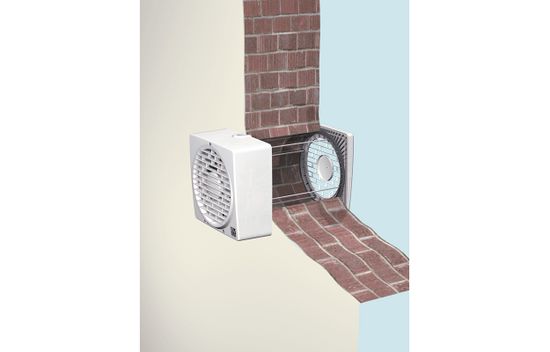

Бризер размещается на стене, в которой предварительно делается небольшое отверстие для вхождения воздуха с улицы. Система работает следующим образом:

Воздушные потоки попадают в воздухозаборник, прикрытый декоративной решеткой. Она не препятствует поступлению воздуха, однако не позволяет грязи, насекомым и пуху попадать внутрь.
После воздушная масса перемещается по воздуховоду. Его стенки качественно утепляются, а все стыки проходят обработку герметиком. Такой подход необходим для того, чтобы предотвратить замерзание стены.

На стыке корпуса оборудования с воздуховодом находится автоматическая заслонка. При отключении системы она закрывается, и холод не поступает в квартиру. Кроме того, закрытие происходит при достижении определенной температуры, установленной владельцем. Обычно бризер функционирует до отметки -40 градусов.
При попадании в нагреватель температура воздуха увеличивается при помощи климат-контроля. Владелец может самостоятельно поставить желаемые показатели, и температурный режим будет автоматически поддерживаться.

Благодаря такой системе работы, в квартире не возникает сквозняков даже в суровые морозы. Тепло в доме поддерживается без каких-либо усилий со стороны владельца.

Особенности конструкций

Вне зависимости от модели все приточные системы устроены похожим образом. Они состоят из следующих элементов:

Воздухозаборная решетка. Надежно защищает от пыли и прочих инородных частиц, а также имеет декоративную функцию.
Клапан. Необходим для блокировки поступления воздуха при отключении системы.
Фильтры. Эту деталь следует менять один раз в шесть месяцев. Во многих моделях система подает автоматический сигнал о том, что деталь нуждается в замене.
Электрический или водяной калорифер для подогрева воздуха. Следует отметить, что электрическая разновидность идеально подходит для небольшой квартиры, а приточную вентиляцию с водяным подогревом воздуха лучше использовать в габаритном пространстве и промышленных помещениях.

Кроме того, в системе присутствуют дополнительные элементы. Это рекуператор, диффузоры, шумоглушитель и вентиляторы.

Функция рециркуляции

Рециркуляция позволяет сократить затраты на обогрев помещения. Такая система работает по следующему принципу:

Потоки воздуха поступают в квартиру через приток вентилятора.
Через некоторое время он переходит в вытяжную систему, где часть воздуха выводится в наружное пространство.
Оставшийся воздух поступает в смесительный отсек.
В смесительной камере чистый воздух смешивается с отработанным. Происходит процесс нагревания, после чего массы направляются в помещение по вентиляционному каналу.

Аппараты с рекуператором

Нагревание приточных масс может происходить благодаря рекуператору. Это оборудование можно разделить на два вида:

Роторные рекуператоры. Эксплуатируются на электричестве. Роторный элемент находится внутри цилиндрического корпуса и постоянно вращается посреди клапанов притока и вывода. Такой рекуператор отличается габаритными размерами. Коэффициент производительности этого оборудования равен 87 процентам.
Пластинчатые рекуператоры. Система состоит из соединенных пластин. Чистые и отработанные воздушные массы перемещаются по отдельным каналам и идут навстречу друг другу. Потоки не смешиваются, холодная масса согревается благодаря ветровому теплому потоку. Это оборудование имеет компактный размер.

Устройства с водяным подогревом

В таких системах подогрев воздуха происходит благодаря водяному нагревателю. Этот элемент представляет собой радиатор с трубами, внутри которых размещается энергоноситель. Схема работы следующая: теплоноситель согревает трубки до необходимого состояния и они делятся теплом с оребрением, за счет которого происходит нагрев воздуха.

Система с водяным подогревом очень выгодна, но, так как внутри нее находится вода, есть риск ее промерзания при спокойной работе радиатора. Такое оборудование регулируется с помощью сантехнического и электрического элемента:

Область с датчиками регулировки температуры и контроллера. Сервопривод, осуществляющий контроль клапана.
Смеситель, ответственный за согревание теплоносителя до требующейся температуры.

Электрический элемент способен управлять сантехническим узлом. Нужно лишь поставить температурный режим нагрева, и устройство само будет выполнять эту программу.

Приточная вентиляция в квартире

Что такое приточная вентиляция и какие задачи она решает
Основные виды приточных установок
Из чего состоит приточная вентиляция
Установка приточной вентиляции в квартире

Что такое приточная вентиляция и какие задачи она решает

Наличие исправно работающей вентиляции в жилом пространстве неоспоримо. При этом стоит понимать, что вентиляция должна не только выводить отработанный воздух из помещения наружу, но и обеспечивать приток свежего воздуха с улицы, причём в необходимом объеме. Основная задача приточной вентиляции заключается именно в этом. Но, кроме того, в зависимости от модели прибора и предусмотренного функционала приточная вентиляция обеспечивает:

очищение приточного воздуха от различных вредных примесей вроде механических загрязнений, мелкого мусора, насекомых и т. д.
подогрев или охлаждение поступающего в квартиру воздуха в зависимости от заданных параметров
поддержание оптимального уровня влажности, что важно как для здоровья человека, так и для качества ремонта (в условиях повышенной влажности или чрезмерно сухого воздуха строительно-отделочные материалы прослужат гораздо меньше)
здоровые и комфортные условия для жизни за счёт решения перечисленных выше задач, а также благодаря автоматической работе, позволяющей не задумываться о необходимости постоянно включать/выключать систему. За автоматическую работу вентиляции отвечают специальные датчики, определяющие загрязнённость воздуха, его температуру, уровень влажности в квартире и т.д.

Несмотря на очевидную значимость приточной вентиляции, многие убеждены, что со всеми перечисленными задачами в состоянии справиться обычное проветривание (оно же — естественная вентиляция). Но первое же проветривание холодной зимой или душным летом покажет, насколько ошибочно это убеждение. Естественная вентиляция не способна заменить принудительную приточную!

Основные виды приточных установок

Сегодня на рынке климатических систем представлено очень много разновидностей приточных установок. Тем не менее, основными из них являются:

приточный вентилятор — пожалуй, самое простое и доступное по цене оборудование, призванное просто обеспечивать приток свежего воздуха — ни больше, ни меньше. Ни очищение, ни обогрев/охлаждение приточного воздуха вентилятор не осуществляет, выполняя лишь основную задачу. Это стоит учитывать, если от приточной вентиляции вы хотите получить больше, чем просто свежий воздух в квартире
приточная установка — оптимальный вариант для тех, кому просто приточного вентилятора мало. Такие вентиляционные установки могут быть очень компактными по размеру, что позволяет устанавливать и удобно эксплуатировать их даже в небольших квартирах. При этом приточная установка помимо подачи свежего воздуха в помещение, осуществляет нагрев/охлаждение воздуха с улицы, очищает его, контролирует уровень влажности в помещении и т. д. (в зависимости от предусмотренного функционала)
канальные вентиляционные приточные установки — излишек для типовой квартиры, так как рассчитаны на обслуживание целых зданий, да и обладают, как правило, немалыми размерами. А достаточно высокая цена делает установку такой приточной вентиляции в типовом жилье нерентабельной. Подходит для использования на крупных коммерческих объектах.

Компания «ПИК» реализует и осуществляет установку систем принудительной вентиляции различной ценовой категории — от недорогих наборных, доступных моноблочных с рекуператором до функциональных приточных вентиляционных установок с глубокой очисткой воздуха.

Из чего состоит приточная вентиляция

«Начинка» приточной вентиляционной установки, как и любого другого оборудования, вариативна и зависит от того, насколько оборудование современно, от реализованного функционала и, наконец, от производителя. Но в целом можно выделить ряд самых важных элементов, которые обязательно должны присутствовать в составе надёжной установки:

клапан — препятствует проникновению воздуха с улицы внутрь помещения в то время, когда приточная система выключена. Наличие клапана является особенно важным в зимний период, ведь именно клапан приточной вентиляции препятствует попаданию морозного воздуха (и даже снега!) в тёплое помещение
решётка снаружи — преграда для попадания мелких механических частиц, насекомых и прочих загрязнений с улицы. Внешний вид решётки может быть каким угодно (на усмотрение производителя и в зависимости от особенностей конкретной установки), но современные приточные вентиляции, как правило, радуют эстетикой исполнения
очистительный фильтр — решает задачу очистки приточного воздуха, поступающего в квартиру. Качество очистки напрямую зависит от качества и количества фильтров в системе. Наиболее распространёнными вариантами являются пылевой, фотокаталитический и адсорбционный фильтры, обеспечивающие глубокую очистку воздуха
шумоглушитель — призван снизить уровень шума во время работы приточной установки и одновременно повысить уровень комфорта во время эксплуатации прибора
калорифер — представлен факультативно, но всё же его наличие крайне желательно. Именно калорифер отвечает за подогрев приточного воздуха зимой, препятствуя переохлаждению комнаты
воздуховоды — собственно, обеспечивают подачу приточного воздуха в помещение

Установка приточной вентиляции в квартире

Вы не будете знать никаких проблем с приточной вентиляцией, если на этапе выбора проконсультируетесь со специалистами и откажетесь от самостоятельного монтажа системы. Потому что выбор оборудования должен осуществляться не по критерию «нравится — не нравится», а с учётом технических и планировочных особенностей конкретного помещения (объекта). Что же касается монтажа, то, несмотря на кажущуюся простоту, стоит понимать, что монтаж вентиляционного оборудования — это не бытовые, а специализированные работы, требующие от мастера определённого опыта, знаний и профессиональных компетенций.

Доверьте установку приточной вентиляции в вашей квартире компании «ПИК»! И тогда затраты на обустройство вентиляции станут инвестициями в собственный комфорт.

BSD-110: HVAC в многоквартирных домах

Разделение на отсеки

Автор является сторонником школы отдельных зданий и отдельных услуг и систем, а также фанатом Red Sox. В авторском мире разделение и правило Red Sox. Самый изящный аргумент в пользу разделения многоквартирных домов исходит от Handegord (2001).

Воздушные потоки, создаваемые дымовым эффектом, в высоких зданиях ухудшают контроль дыма и противопожарную безопасность, негативно влияют на качество воздуха и комфорт в помещении, а также увеличивают эксплуатационные расходы на энергию кондиционирования воздуха ( Рисунок 1 ). Изолируя блоки друг от друга и от коридоров, шахт, лифтов и лестничных клеток, можно управлять внутренними воздушными потоками с эффектом дымохода (, рис. 2, и , рис. 3, ).

Рисунок 1: Эффект стека — Внутренние потоки воздуха в высотных зданиях ухудшают контроль дыма, пожарную безопасность, качество воздуха в помещении, комфорт и потребление энергии.

Рисунок 2. Компартментализация — Изоляция отдельных квартир от коридоров и коридоров от шахт, лифтов и лестничных клеток снижает внутренние воздушные потоки, вызванные эффектом дыма.

Рис. 3. Герметичность блока — Каждый блок изолирован от соседних блоков и снаружи с помощью системы воздушного барьера с минимальным рекомендуемым сопротивлением или воздухопроницаемостью 2,00 л/(см ² ) при 75 Па. межблочное разделение также должно соответствовать конкретному требованию класса огнестойкости для данного разделения.

Для достижения разделения воздухонепроницаемость блока должна соответствовать минимальному сопротивлению или воздухопроницаемости 2,00 л/(см ² ) @ 75 Па – рекомендуемое минимальное сопротивление систем воздухоизоляции ограждений (Лстибурек, 2005). Этот уровень воздухонепроницаемости блока необходим для контроля давления воздуха в дымовой трубе, а также для ограничения потока воздуха из соседних блоков и перекрестного загрязнения. Кроме того, лифты должны располагаться в вестибюлях, вестибюлях и других «шлюзах», тем самым изолируя их от коридоров. Двери блока должны быть защищены от атмосферных воздействий.

Распределенная вентиляция

При дальнейшем применении принципа разделения вентиляция каждой отдельной единицы обеспечивается через внешние стены, а не через внутренние границы давления, такие как полы. В соответствии с принципом компартментализации вентиляция обеспечивается системами вентиляции, уникальными для каждого блока, а не центральными системами (9).0009 Рисунок 4 ).

Рис. 4. Распределенная вентиляция — Вентиляция отдельных блоков обеспечивается через наружные стены, а не через внутренние границы давления, такие как полы.

На практике центральные выхлопные системы на крышах трудно и, возможно, невозможно сбалансировать, и, как правило, они не позволяют контролировать эффект дымовой трубы за счет разделения на отсеки. Баланс усложняется из-за аддитивного эффекта давления дымовой трубы к давлению вентилятора в стояках воздуховодов выхлопной системы. Поскольку давление дымовой трубы зависит от температуры, потоки в выхлопных системах также зависят от температуры. Использование регуляторов постоянного воздушного потока (устройств, которые поддерживают постоянный воздушный поток при колебаниях давления воздуха) может в некоторой степени смягчить этот эффект, но они используются редко и требуют чрезвычайно высокого давления в воздуховодах для эффективной работы. Квартиры на верхних этажах, как правило, чрезмерно проветриваются в холодную погоду, так как они находятся ближе к вентиляторам и больше всего подвержены давлению дымовой трубы.

Шахты, используемые в качестве выхлопных каналов или содержащие выхлопные каналы, трудно эффективно герметизировать и значительно усложняют борьбу с пожаром и дымом из-за развития сложных трехмерных путей воздушного потока и внутритканевых полей давления (Lstiburek, 1998). Строительство вентиляционных шахт также обычно связано с плесенью и является предметом частых судебных разбирательств из-за этих путей воздушного потока и гипсокартона, используемого для создания противопожарных перегородок (Lstiburek, 1998).

Центральные системы дополнительно ограничены, поскольку большинство установок не позволяют управлять отдельными блоками – центральные вентиляторы контролируются администрацией здания и обычно либо постоянно включены, либо все время выключены. Агрегаты либо полностью вентилируются, либо не вентилируются, что приводит к избыточной вентиляции во многих агрегатах и значительному увеличению потребления энергии, или недостаточная вентиляция во многих агрегатах, что приводит к накоплению загрязняющих веществ и другим жалобам.

Распределенное отопление, охлаждение и горячее водоснабжение

Принцип разделения также можно распространить на отопление, охлаждение и горячее водоснабжение. Обогрев помещения блока обеспечивается герметичными газовыми печами и водонагревателями, расположенными в каждом отдельном блоке (, фотография 1 и , фотография 2, ), вентиляция которых осуществляется либо вверх, либо вниз через пластиковые каналы малого диаметра. Выхлопные газы и воздух для горения подаются по отдельным каналам, которые проходят параллельно ( Рисунок 5 и Рисунок 6 ). Большинство систем можно проложить вверх или вниз на 4–5 этажей.

Фотография 1: Отопление помещений — Герметичная газовая печь обеспечивает обогрев помещений.

Фотография 2: ГВС — Герметичный водонагреватель дымового газа
обеспечивает горячее водоснабжение.

Рисунок 5: Вентиляция газовой печи — Герметичные печи для сжигания (двухтрубная система — выпуск отработанных газов и вход воздуха для горения) вентилируются на крышу или вниз в сухой колодец («яма» с экраном). Вентиляционные каналы могут простираться вверх или вниз до 100 футов.

Рисунок 6: Вентиляция газового водонагревателя — Водонагреватели для бытовых нужд с герметичным сжиганием (двухтрубная система — выхлопные газы выходят, а воздух для горения поступает) вентилируются на крышу или в сухой колодец («яма» с экраном) . Вентиляционные каналы могут простираться вверх или вниз на 100 футов.

Кондиционирование воздуха обеспечивается аналогичным образом отдельными наружными блоками, расположенными на крышах или на уровне земли в сухих колодцах или в гаражах ( Рисунок 7 ). Комбинированное отопление и охлаждение с тепловыми насосами выполняется таким же образом.

Рисунок 7. Конфигурация кондиционеров или тепловых насосов — Отдельные блоки расположены на крыше или в сухом колодце («яма» с экраном).

Проходки на крышах собираются и размещаются в «собачьих будках», сводящих к минимуму проходки. Все кабели, воздуховоды и трубы проходят через стены «конуры» ( Фото 3 ). Крышки «собачьей будки» снимаются, обеспечивая доступ.

Фотография 3: Службы, расположенные на крыше — Проходки на крыше собираются и размещаются в «собачьих будках» — все кабели, воздуховоды и трубы проходят через стены «собачьих будок».

Компоненты распределенного отопления, охлаждения и горячего водоснабжения, вероятно, легче обслуживать, и их обслуживание менее квалифицированным персоналом обходится дешевле, чем центральные системы. Проблемы с системами ограничиваются отдельными блоками, а не многими блоками или целыми зданиями. Кроме того, во многих регионах установка распределенных систем обходится дешевле. Этот аргумент стоимости поддерживается для каждого проекта на основе многосемейных застроек, поскольку действует свободный рынок, и застройщики принимают эти подходы из-за первоочередных соображений стоимости. Разработчики редко выбирают системы, потому что они работают лучше, или потому что они более энергоэффективны, или потому что они безопаснее и обеспечивают лучшее качество воздуха в помещении — разработчики выбирают системы, потому что они дешевле. Все больше таких систем внедряются и вытесняют стандартные подходы главным образом по соображениям стоимости.

Центральные системы отопления, охлаждения и горячего водоснабжения не способствуют энергосбережению, поскольку они не способствуют рациональному индивидуальному поведению, если не установлены индивидуальные счетчики. По опыту автора, отдельные системы легче всего измерять по отдельности (, фотография 4 и , фотография 5 ).

Фотография 4: Индивидуальное измерение услуг — Рациональное поведение поощряется, когда все услуги измеряются и оплачиваются отдельно.

Фотография 5: Индивидуальный учет газа — Газ для отопления помещений и ГВС измеряется отдельно для каждого отдельного блока.

В жарком влажном климате регулирование влажности с частичной нагрузкой практически невозможно контролировать с помощью центральных систем в многоквартирных домах или кондоминиумах, если предварительно подготовленный подпиточный воздух или вентиляционный воздух не подается в коридоры через крышные блоки. В связи с этим возникает вопрос, может ли подпиточный и вентиляционный воздух подаваться в отдельные квартиры через коридорные неплотности или дверные подрезы. Большинство противопожарных норм не допускают такой подход (хотя при чтении норм не всегда понятно) и требуют полностью канальной подачи с дымовыми клапанами. При распределенном кондиционировании отдельные осушители предусмотрены в каждом блоке – обычно в кладовой ( Фотография 6 ).

Фотография 6: Регулятор влажности с частичной нагрузкой — Отдельные осушители предусмотрены в каждом блоке — обычно в кладовой — для регулирования влажности с частичной нагрузкой в жарком влажном климате.

Индивидуальные многоквартирные дома в основном рассматриваются так же, как и отдельные дома на одну семью в отношении отопления, охлаждения и горячего водоснабжения вплоть до типов используемого оборудования. Поскольку эти системы для всех практических целей являются «жилыми системами», они могут быть установлены менее квалифицированными «жилыми подрядчиками», что также является огромной привлекательной особенностью для застройщиков, поскольку теперь больше субподрядчиков могут как устанавливать, так и обслуживать.

Конфигурации системы вентиляции

Вентиляция отдельных квартир или кондоминиумов с использованием метода разделения на отсеки должна обеспечиваться в соответствии со стандартом ASHRAE 62. 2 «Вентиляция и приемлемое качество воздуха в помещениях в малоэтажных жилых домах». По мнению авторов, название стандарта вводит в заблуждение и ограничивает, поскольку авторы считают, что стандарт должен также применяться к квартирам и кондоминиумам независимо от высоты (малоэтажные, среднеэтажные или многоэтажные).

Предпочитаемая автором конфигурация системы представлена в Рисунок 8 . Наружный воздуховод напрямую соединяется с возвратной стороной вентиляционной установки. Встроенная моторизованная заслонка и нагнетатель воздуха управляются программируемым термостатом или другим устройством, чтобы обеспечить минимальную вентиляцию и предотвратить чрезмерную вентиляцию. Отработанный воздух из кухни и ванной выбрасывается прямо наружу через вентилятор (или вентиляторы) с прерывистым режимом работы, которым управляют жильцы. Автор также предпочитает, чтобы вытяжной вентилятор (или вентиляторы) управлялись выключателем со встроенным таймером, который выключал вытяжной вентилятор (или вентиляторы) по истечении заданного времени (скажем, 10 минут) – обычная практика в отелях и гостиницах. индустрия гостеприимства.

Рис. 8. Обработчик наружного воздуха — Заслонка с электроприводом на одной линии с наружным воздуховодом, соединенным с возвратной стороной обработчика воздуха. Заслонка и обработчик воздуха управляются программируемым термостатом или другим контроллером. Кухонные и ванные вентиляторы периодически контролируются жильцами.

Рис. 9. Осушитель воздуха с обработчиком воздуха — Осушитель добавлен для контроля влажности при частичной нагрузке в жарком влажном климате.

Осушители должны вентилироваться непосредственно наружу ( Рисунок 10 ). Еще лучшим подходом, по мнению автора, является использование конденсационных осушителей, не требующих наружной вентиляции. Вода, удаляемая с одежды, конденсируется и сливается – выброса наружу не происходит. Этот подход имеет очевидные преимущества в отношении подпиточного воздуха (он не нужен) и, таким образом, обеспечивает огромные преимущества в жарком влажном климате с точки зрения скрытой нагрузки и отрицательного давления, не говоря уже о преимуществах в холодном климате, связанных с рекуперацией тепла. В жарком влажном климате поток выхлопных газов 200 кубических футов в минуту дает нагрузку примерно в 1 тонну. В периоды частичной нагрузки выхлоп 200 кубических футов в минуту почти полностью представляет собой скрытую нагрузку, резко искажающую отношение ощутимой к скрытой. И, наконец, одной дырой в ограждении здания стало меньше.

Рис. 10. Осушитель — осушитель выходит прямо наружу. Предпочтительны безвентиляционные конденсационные осушители.

Не все квартиры или кондоминиумы спроектированы и построены с установками кондиционирования воздуха. Многие единицы имеют электрическое отопление и не имеют кондиционера — особенно на северо-западе Тихого океана, а в других есть встроенные в стену тепловые насосы, которые обеспечивают как нагрев, так и охлаждение. Рисунок 11 и Рисунок 12 иллюстрирует подход к разделению таких блоков.

Рисунок 11. Вытяжка с наружным воздуховодом — Не лучший подход, поскольку он основан на «индуцированной инфильтрации» — отработанный воздух будет заменен инфильтрационным воздухом через воздуховод. Лучше всего работает с эффективной компартментализацией (герметичность агрегата должна соответствовать минимальному сопротивлению или воздухопроницаемости 2,00 л/(см ² ) при 75 Па).

Рис. 12. Вытяжка с наружным воздуховодом – PTHP: Аналогичен рис. 11, но с кондиционированием воздуха, добавленным с помощью встроенного теплового насоса.

Вытяжка обеспечивается постоянно работающим вытяжным вентилятором, а наружный воздух («подпиточный» воздух) подается через наружный воздуховод. По мнению авторов, это не лучший подход, так как он основан на «индуцированной инфильтрации» — отработанный воздух будет заменен инфильтрационным воздухом через воздуховод. По опыту авторов, этот подход лучше всего работает при эффективном разделении на отсеки (герметичность блока должна соответствовать минимальному сопротивлению или воздухопроницаемости 2,00 л/(см ² ) при 75 Па), тем самым ограничивая забор воздуха из соседних блоков и коридора и, таким образом, благоприятствуя наружный воздуховод как источник «подпиточного» воздуха.

Лучший подход представлен в Рис. 13 , где подача и вытяжка воздуха обеспечивается теплообменным вентилятором. Стоимость установки этого подхода значительно больше, чем у подходов, описанных в Рисунок 11 и Рисунок 12 . Но этот подход имеет преимущества более низких эксплуатационных расходов (во многих климатических условиях, особенно в экстремальных климатических условиях, таких как суровые холода и жаркая влажность) и отсутствия зависимости от «индуцированной инфильтрации».

Рисунок 13. Вентилятор с теплообменником — E , дорогой в установке, экономичный в эксплуатации.

Резюме

Разделение ограждающих конструкций и квартирных единиц и единиц кондоминиума для управления внутренними воздушными потоками, вызванными эффектом дымовой трубы, может быть распространено на системы вентиляции и системы отопления, охлаждения и горячего водоснабжения. Этот подход приводит к распределенным системам, которые позволяют управлять отдельными блоками, обслуживать, заменять и измерять.

Этот подход, возможно, приводит к созданию зданий, которые являются более безопасными с точки зрения дыма и огня, зданиями, которые являются более энергоэффективными, более удобными и более долговечными с лучшим качеством воздуха в помещении.

Ссылки

Стандарт ASHRAE 62.2 – 2004, Вентиляция и приемлемое качество воздуха в помещениях в малоэтажных жилых домах.

Хандегорд Г. О. «Новый подход к вентиляции высотных квартир». Материалы восьмой конференции по строительной науке и технологиям, Совет по строительным оболочкам Онтарио, Торонто, Онтарио, февраль 2001 г.

Лстибурек, Ю.В. «Реакция зданий на давление». Thermal VII, ASHRAE/DOE/BTECC, декабрь 1998 г.

Lstiburek, J.W. «Понимание воздушных барьеров». Журнал ASHRAE, июль 2005 г.

Часто задаваемые вопросы о резиденциях

CIDRAP = U Центра исследований и политики в области инфекционных заболеваний Миннесоты
DMHC = Руководство по проектированию ASHRAE для больниц и клиник (первое издание)
ВОЗ = Всемирная организация здравоохранения
ASHRAE PD = Позиционный документ ASHRAE по инфекционным аэрозолям
FGI = Институт руководящих указаний по объектам

Срок	Определение	Источник
Процедура образования аэрозоля (AGP)	Процедуры, которые могут вызвать кашель. Процедуры, которые, как считается, генерируют аэрозоли и капли как источник респираторных патогенов, включают вентиляцию с положительным давлением (двухуровневое положительное давление в дыхательных путях [BiPAP] и постоянное положительное давление в дыхательных путях [CPAP]), эндотрахеальную интубацию, отсасывание из дыхательных путей, высокочастотную осцилляторную вентиляцию. , трахеостомия, физиотерапия грудной клетки, небулайзерная терапия, индукция мокроты и бронхоскопия. AGP в идеале должны проходить в изоляторе для инфекций, передающихся воздушно-капельным путем (AIIR).	ЦКЗ
Аэрозоль инфекционный	Инфекционный аэрозоль представляет собой систему жидких или твердых частиц, равномерно распределенных в мелкодисперсном состоянии через газ, обычно воздух. (Они маленькие и достаточно плавучие, чтобы вести себя как газ, но их можно отфильтровать из газа.)	АШРАЭ ПД
Аэрозоль, передача на короткие расстояния	Передача болезни при вдыхании аэрозолей вблизи источника. Расстояние для этой передачи не изучалось выше двух метров.	СИДРАП
Эпоха Воздуха	Время, прошедшее с момента входа воздуха в пространство (в любой заданной точке).	ДМХК
Скорость воздухообмена	Воздушный поток в единицах объема в час, разделенный на объем помещения здания в идентичных единицах объема (обычно выражается в воздухообменах в час [ACH или ACPH])	ДМХК
Воздушный раздражитель	Частица или летучее химическое вещество в воздухе, вызывающее физиологическую реакцию при контакте со слизистой оболочкой глаз, носа или горла.	ДМХК
Миграция объема воздуха	Объем воздуха, который обменивается при входе/выходе из помещения (через дверной проем между помещением и зоной за дверью)	ДМХК
Воздух, выхлоп	Воздух, удаляемый из помещения и выбрасываемый за пределы здания механическими или естественными системами вентиляции.	ДМХК
Воздух, косметика	Любая комбинация наружного и переносного воздуха, предназначенная для замены отработанного воздуха и эксфильтрации.	ДМХК
Воздух, наружный	(1) Воздух снаружи здания или забираемый снаружи и ранее не циркулировавший в системе; (2) Окружающий воздух, поступающий в здание через вентиляционную систему, через специальные отверстия для естественной вентиляции или путем инфильтрации.	ДМХК
Воздух рециркуляционный	Воздух, удаляемый из помещения и повторно используемый в качестве приточного воздуха.	ДМХК
Воздух, подача	Воздух, подаваемый механической или естественной вентиляцией в помещение, состоящее из любого сочетания наружного воздуха, рециркуляционного воздуха или переносного воздуха.	ДМХК
Воздух, передача	Воздух перемещался из одного помещения в другое.	ДМХК
Воздушно-капельные ядра	Остаток мелких частиц (5 мкм или меньше) испарившихся капель, содержащих микроорганизмы, которые остаются взвешенными в воздухе и могут широко рассеиваться воздушными потоками с помещением или на большие расстояния.	ДМХК
Изолятор для инфекций, передающихся воздушно-капельным путем (ИИИР)	Помещение, спроектированное с отрицательным давлением для защиты пациентов и людей, находящихся вне помещения, от распространения микроорганизмов (переносимых воздушно-капельным путем), которые заражают пациента внутри помещения.	ДМХК
Инфекционный агент, передающийся воздушно-капельным путем	Переносимая по воздуху частица, которая может вызвать инфекцию.	ДМХК
Болезнь, передающаяся воздушно-капельным путем	Частица в воздухе, которая может вызвать заболевание.	ДМХК
Бортовая передача	Передача воздушно-капельным путем определяется как «распространение переносимых по воздуху капельных ядер или мелких частиц респирабельного размера, содержащих инфекционные агенты, которые остаются заразными с течением времени и на расстоянии». По данным CDC, важным требованием воздушно-капельной передачи является то, что она может происходить только на большом расстоянии от источника.	СИДРАП
Система очистки воздуха	Устройство или комбинация устройств, используемых для снижения концентрации переносимых по воздуху загрязняющих веществ, таких как микроорганизмы, пыль, пары, вдыхаемые частицы, другие твердые частицы, газы и/или пары в воздухе. Связанный термин: фильтр HEPA.	ДМХК
Прихожая	Комната, отделяющая изолятор от коридора.	ДМХК
Бэй (пациент)	Пространство для проживания человека с одной твердой стеной у изголовья и тремя мягкими стенками.	ФГИ
Биоаэрозоль	Взвешенные в воздухе частицы или капли, состоящие из или содержащие биологические вещества, такие как бактерии, пыльца, грибки, кожные чешуйки и вирусы.	ДМХК
Инфильтрация воздуха в здание	Неконтролируемая утечка внутрь воздуха (который может содержать захваченный водяной пар) через трещины и зазоры в любом строительном элементе, а также вокруг окон и дверей здания, вызванная напорным воздействием ветра или влиянием разницы плотности воздуха внутри и снаружи помещений .	ДМХК
CADR	Скорость подачи чистого воздуха, которая представляет собой комбинированный эффект фактического количества воздуха, проходящего через фильтр, и эффективности фильтра.	АХАМ AC-1
Внебольничная инфекция	Инфекция, присутствующая или находящаяся в стадии инкубации у пациента при поступлении в больницу (или который впоследствии укрывается вне больницы).	ДМХК
Загрязнитель или загрязнитель	Любая примесь, любой материал постороннего характера, связанный с химическим веществом, фармацевтическим препаратом, физиологическим принципом или инфекционным агентом.	ДМХК
Загрязнитель, переносимый по воздуху	Нежелательный переносимый по воздуху компонент, который может снизить приемлемость воздуха.	ДМХК
Загрязнение	Акт контаминации, особенно проникновение болезнетворных микробов или инфекционного материала в обычно стерильные предметы или на них.	ДМХК
COVID-19	COVID-19 — это сокращенное название «коронавирусной болезни 2019 года»	ВОЗ
Шкаф	Помещение, предназначенное для проживания людей, имеющее по крайней мере один проем и не имеющее двери и огражденное с трех сторон перегородками полной или частичной высоты.	ФГИ
Капельная передача	Капельная передача определяется как «респираторные капли, несущие инфекционные патогены, которые передают инфекцию, когда они попадают непосредственно из дыхательных путей инфицированного человека на восприимчивые поверхности слизистых оболочек реципиента, как правило, на короткие расстояния, что требует защиты лица». Тесный контакт включает перенос поверхностного загрязнения через руки в рот, нос или глаза, мытье рук и перчатки являются обычными мерами контроля.	СИДРАП
Эпидемиология	Изучение распространения и детерминант болезни.	ДМХК
Фильтр HEPA (или абсолютный фильтр)	Высокоэффективный воздушный фильтр для твердых частиц с эффективностью 99,97 % удаления твердых частиц размером более 0,30 микрон.	ДМХК
Внутрибольничная инфекция (HAI)	См. Внутрибольничная инфекция.
Палаты интенсивной терапии (ICU) (также палаты интенсивной терапии CCU)	Палаты, в которых уровень ухода за пациентами и электронного мониторинга пациентов значительно выше, чем в обычных палатах.	ФГИ
МЭРВ	Минимальное отчетное значение эффективности: Доля частиц, удаляемых из воздуха, проходящего через фильтр, называется «эффективностью фильтра»	АШРАЭ 52.2-2017
Внутрибольничная инфекция (или внутрибольничная инфекция [ВБИ])	Инфекция, приобретенная в больнице, которая не присутствовала или не находилась в стадии инкубации при поступлении.	ДМХК
Профессиональные инфекции	Инфекция, полученная во время работы в медицинском учреждении.	ДМХК
Оппортунистический организм	Обычно неинфекционный агент, который становится заразным для хозяина с ослабленным иммунитетом. (любой новый организм, особенно аэрозольные респираторные вирусы, против которых нет вакцины или коллективного иммунитета, становится условно-патогенным организмом.)	ДМХК
Пневмония	Воспаление легочной ткани.	ДМХК
СИЗ	Средства индивидуальной защиты — это средства, которые носят для сведения к минимуму воздействия опасностей, вызывающих серьезные травмы и заболевания на рабочем месте.	Администрация по безопасности и гигиене труда, СИЗ
Наддув	Разница в давлении между пространством и эталонным давлением.	ДМХК
Помещение	Пространство, окруженное твердыми стенами и имеющее дверь. Навигация по записям Previous post: Кондиционер воняет: Запах из кондиционера в квартире: причины запаха и как его устранить Next post: Как установить дымоход в бане: Установка дымохода в бане через потолок и крышу: материалы и технология Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Comment Your Name * Your Email * Your Website Рубрики Включение Демонтаж Кондиционер Советы Установка Фреон Разное © 2011-2024 Компания "Кондиционеры"
