При регулировании теплопроизводительности приточных систем наиболее распространенным является способ изменения расхода теплоносителя. Применяется также способ автоматического регулирований температуры воздуха на выходе из приточной камеры путем изменения расхода воздуха. Однако при раздельном применении этих способов не обеспечивается максимально допустимое использование энергии теплоносителя.
С целью повышения экономичности и быстродействия процесса регулирования можно применить совокупный способ изменения теплопроизводительности воздухоподогревателей установки.
В этом случае система автоматического управления приточной камерой предусматривает:
- выбор способа управления приточной камерой (местное, кнопками по месту, автоматическое со щита автоматизации),
- зимнего и летнего режимов работы;
- регулирование температуры приточного воздуха путем воздействия на исполнительный механизм клапана на теплоносителе;
- автоматическое изменение соотношения расходов воздуха через воздухоподогреватели и обводной канал;
- защиту воздухоподогревателей от замерзания в режиме работы приточной камеры и в режиме резервной стоянки;
- автоматическое отключение вентиляторов при срабатывании защиты от замерзания в режиме работы;
- автоматическое подключение контура регулирования и открытие приемного клапана наружного воздуха при включении вентилятора;
- сигнализацию опасности замерзания воздухоподогревателя;
- сигнализацию нормальной работы приточной камеры в автоматическом режиме и подготовки к пуску.
Система автоматического управления приточной камерой работает следующим образом.
Выбор способа управления производится поворотом переключателя SA1 в положение «ручное» или «автоматическое», а выбор режима работы — переключателем SA2 поворотом его в положение «зима» или «лето»,
Ручное местное управление электродвигателем приточного вентилятора М1 производится кнопками SB1 «Стоп» и SB2 «Пуск» через магнитный пускательКМ; исполнительным механизмом М2 приемного клапана наружного воздуха кнопками SB5 «Открытие» и SB6 «Закрытие» через промежуточные реле и собственные конечные выключатели; исполнительным механизмом МЗ клапана на теплоносителе кнопками SB7 «Открытие» и SB8 «Закрытие» через промежуточное реле К5 и собственные конечные выключатели и исполнительным механизмом М4 фронтально-обводного клапана кнопками SB9, SB10.
Включение — выключение электродвигателя M1 вентилятора сигнализируется лампой НL1 «Вентилятор включен», установленной на щите автоматизации.

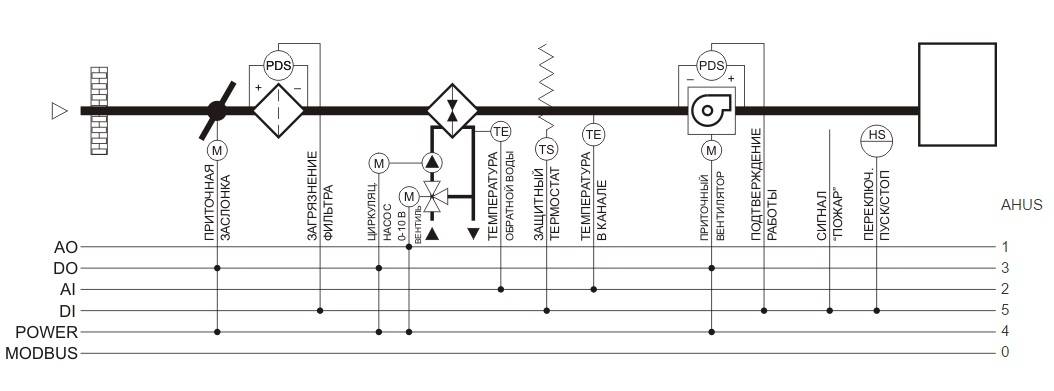

Рис 1. Функциональная схема управления приточной камерой
Включение и выключение приточной камеры в автоматическом режиме работы производится кнопками SB3 «Стоп» и SB4 «Пуск», расположенными на щите автоматизации, через промежуточные реле К1 и. К2. При этом перед включением вентилятора промежуточные реле К1, КЗ и К6 обеспечивают принудительное открытие клапана на теплоносителе, а после включения вентилятора промежуточное реле К2 подключает контур регулирования температуры приточного воздуха и защиту от замерзания, а также открывает приемный клапан наружного воздух.
Поддержание температуры приточного воздуха осуществляется регулятором температуры Р2 с термисторным датчиком ВК1, установленным в приточном воздуховоде; управляющий сигнал через релейно-импульсный прерыватель Р1 подается на исполнительный механизм МЗ клапана на теплоносителе. Изменение соотношений расходов воздуха через калориферы и обводной канал производится по сигналам регулятора температуры Р4 с датчиком ВК2,установленным в трубопроводе теплоносителя.
В системах промышленной вентиляции широко распространено использование группы приточных систем, работающих в режиме поддержания одинаковой температуры приточного воздуха. Для этого в схеме автоматизации предусматривается автоматическое регулирование теплопроизводительности воздухоподогревательных установок изменением температуры подаваемого теплоносителя при постоянном расходе воздуха и теплоносителя через них путем подмешивания части теплоносителя из обратной линии в подающую. Упрощенная функциональная схема системы управления группой приточных вентиляционных камер представлена на рис. 2. В этой схеме группа воздухоподогревательных установок приточных камер ПК1—ПКП, соединенных по теплоносителю параллельно, связана с узлом подготовки теплоносителя, состоящим из насосов h2 и Н2 (один резервный), обратного клапана К1 регулирующего клапана К2 и регулятора давления РД. На обратном трубопроводе перед узлом подготовки установлено реле протока теплоносителя РПТ.
Рис 2 Функциональная схема управления группой приточных камер
Исполнительный механизм клапана К2 электрически связан с регулятором РТ1, на входы которого подсоединены датчики ДТ температуры теплоносителя в подающей линии на выходе из узла подготовки и датчик Дн.
в. температуры наружного воздуха. На схеме представлены также элементы сигнальной аппаратуры: сигнализатор температуры приточного воздуха РТ2 с датчиками Д1—ДП и реле протока воздуха РПВ, установленные в каждой приточной камере. Сигнализатор РТ2 конструктивно выполнен в виде регулирующего многоточечного моста КСМ, выходные контакты которого, так же как и контакты РПВ,замыкают цепи световой и звуковой сигнализации.
Разработанная система обеспечивает управление группой приточных камер в ручном и автоматическом режимах.
- В ручном режиме управления система позволяет запустить и остановить двигатель вентилятора любой приточной камеры ПК1—ПКП; запустить в соответствующем направлении и остановить исполнительный механизм регулирующего клапана К2; запустить в соответствующем направлении и остановить исполнительные механизмы любого воздушного клапана.
- В режиме автоматического управления система позволяет осуществить программный запуск и выключение приточных камер ПК1—ПКП, автоматическое поддержание заданной температуры воздуха на выходе из приточных камер; контроль температуры теплоносителя на выходе из калорифера, температуры и скорости воздуха на выходе из приточных камер с сигнализацией аварийного режима. Включение системы и выбор режима «Ручной—автомат» производится с дистанционного щита.
Включение системы и выбор режима «Ручной—автомат» производится с дистанционного щита.В режиме ручного управления при переводе переключателя выбора насоса в положение «О» управление двигателями насосов производится установленными по месту кнопками «Пуск» и «Останов». Там же установлены кнопки ручного управления электродвигателями вентиляторов, исполнительных механизмов клапана К2 и воздушных приемных клапанов.
В режиме автоматического управления при переводе переключателей режима работы в положение «автомат» и выбора насоса в положение 1 и 2 кнопкой, расположенной на дистанционном щите, производится программный запуск группы приточных камер. Одновременно зажигается сигнальная лампа, свидетельствующая о включении автоматического управления. Вначале включается выбранный циркуляционный насос и открывается регулирующий клапан К2. После 5-минутного прогрева калориферов автоматически включаются электродвигатели вентиляторов и открываются воздушные приемные клапаны. После полного открытия воздушных клапанов срабатывают концевые микропереключатели, подключая к работе цепи сигнализации и контроля приточных камер.
Выключение системы автоматического управления производится также с дистанционного щита. При этом обесточиваются магнитные пускатели насоса и электродвигателей вентиляторов, закрываются воздушные приемные клапаны и клапан К2 на теплоносителе.
