Продухи в подвале жилого дома снип. Особенности обустройства продухов

Продухи в подвале жилого дома снип. Особенности обустройства продухов

При обустройстве продухов дома в подвале следует руководствоваться рекомендациями, которые прописаны в СНиП. Так, суммарная площадь продухов, обустроенных в наружных стенах подвальных помещений и техподполий жилых многоквартирных зданий, не должна быть менее 1/400 площади пола подвала или техподполья. Если дом располагается в радиоопасном районе, то общая площадь продухов, предназначенных для вентиляции, не должна быть меньше 1/100-1/150 площади подпола. Если говорить об одном продухе, то его минимальная площадь не должна быть меньше 0,05 м? Максимальный размер продухов не должен быть более 0,85 м? Такое ограничение способствует экономии, ведь большие вентиляционные отверстия необходимо армировать. Так, те продухи, которые имеют размер, равный 300х300 мм, будут нуждаться в армировании, обустроенном по периметру.

Изображение 1. Расчет площади продуха, F – это площадь подполья.

Продухи могут обладать совершенно любой геометрией, им можно придать форму квадрата, круга, прямоугольника и даже треугольника. Но, как правило, они имеют прямоугольную форму, так как в таком виде они более эстетичны.

Располагать продухи следует равномерно. Избежать образования невентилируемых “мешков” поможет принцип, согласно которому следует располагать крайние продухи не далее 900 мм от угловых областей основания здания (по внутренней грани). На качество вентиляции влияет и количество продухов: их должно быть четное количество, а располагать их нужно симметрично – друг напротив друга.

Изображение 2. Расчет количества отверстий, Р – это площадь одного отверстия.

Насколько высоко располагать продухи, будет зависеть от того, на какой высоте расположен первый этаж. Существует рекомендуемое минимальное расстояние, на котором должен быть расположен низ продухов над землей, – 200-300 мм. Более низкое расположение продухов может стать причиной проникновения в подпольное помещение воды осенью и весной.

Продухи в подвале многоквартирного дома. Организация естественного проветривания цоколя

Самая экономичная и простая в обустройстве вентиляция подвала – устройство специальных отверстий в цоколе дома, продухов.

Наглядный пример устройства естественной вентиляции в подвале можно наблюдать в многоквартирных домах, где по периметру здания в цоколе устроены отверстия-продухи . Для частного дома делать её также лучше в процессе строительства, но вполне доступно вырезать отверстия в цокольной части стены уже готового здания.

Воздух поступает и выходит через отверстия в цоколе. Температура воздуха в помещении и вне его различна, это заставляет двигаться воздушные потоки, тем самым проветривая подвал.

Сложнее с циркуляцией летом, когда в отдельные периоды разницы температур нет, а воздух в подвале застаивается: в таких ситуациях нужен вентилятор. Единственный существенный недостаток конструкции продухов – зависимость циркуляции от ветра и осадков.

Требования к устройству продухов:

  1. Отверстия располагаются на уровне не менее 30 см от поверхности почвы.
  2. Размер отверстий в сечении обычно равный или кратный стандартному размеру одинарного простого кирпича.
  3. Чем больше площадь подвала, тем больше размер и количество продухов.

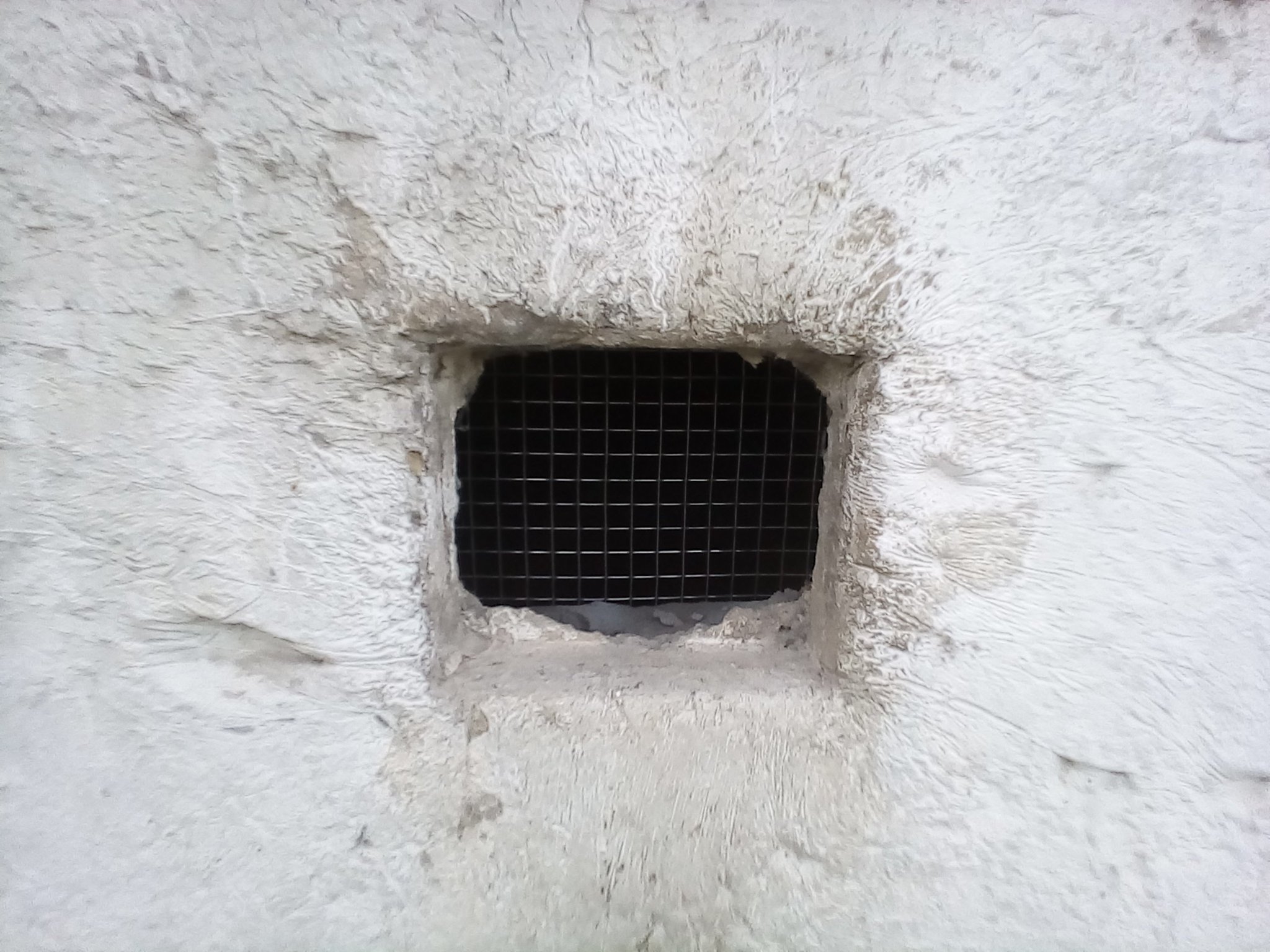

  4. Продухи оборудуются защитными решётками от проникновения животных.
  5. Для регулирования температуры и циркуляции на отверстия устанавливаются заслонки или задвижки.

Продухи в подвале считаются простейшей и самой недорогой системой проветривания, но не всегда такой вариант обеспечивает нормальное функционирование помещения.

Можно ли закрывать продухи в подвале. Все для котиков: Минстрой РФ запретил замуровывать подвалы

Власти откроют кошкам подвалы: после долгих дискуссий и многочисленных требований зоозащитников решение принято официально. А замминистра ЖКХ РФ Андрей Чибис написал на своей странице в фейсбуке: «Мы нашли компромиссное решение — #котикиЖКХ не будут замурованы!»

Согласно решению Министерства строительства и жилищно-коммунального хозяйства РФ, в правила эксплуатации жилищного фонда будут внесены коррективы: отныне запрещено замуровывать подвалы в зданиях. В фундаменте каждого многоквартирного дома должны сохраняться продухи — специальные отверстия для циркуляции воздуха размером 15 на 15 сантиметров.

Вот уже не один десяток лет бездомных животных фактически замуровывали в подвалах, когда лазы туда закрывали сеткой или вовсе заваривали. Этой проблемой активно занимались зоозащитники, почти 20 лет обивающие пороги чиновников. А в интернете стали создавать целые группы помощи замурованным кошкам в подвалах.

Фото «Благотворительного фонда защиты городских животных»

В начале нулевых постановление Госстроя по эксплуатации жилфонда ввело формулировку о том, что организация, обслуживающая жилфонд, «должна обеспечить защиту от проникновения грызунов, кошек и собак в подвалы».

В итоге закрытие входов в подвале оказалось палкой о двух концах. С одной стороны, закрытие лазов вело к тому, что животные не могли выбраться наружу и медленно погибали в подвале от голода. Другая проблема крылась в том, что, когда кошки не могли попасть в подвал, там плодились грызуны.

Итак, теперь, согласно новым правилам, отверстия-продухи в фундаменте должны быть обязательно. Их нельзя замуровывать в любом случае, поскольку они необходимы для воздухообмена. Исключение можно сделать только во время очень сильных морозов. А вот устанавливать на них сетки или нет, решает общее собрание собственников дома.

Замминистра Андрей Чибис гладит кота в курском подъезде. Фото из Facebook

Раньше, когда зоозащитники обращались в правоохранительные органы по поводу проблемы с замурованными животными, им отвечали, что сделать ничего не могут, поскольку существуют санитарные нормы. Теперь же, если увидите замурованную кошку, вы вправе обратиться в полицию по факту жестокого обращения с животными.

Снип вентиляции в подвале многоквартирного дома. Расчет количества продухов

В строительных нормативах  расчет количества продухов оговорен следующим образом:

  1. СНиП 2.08.01-89* «Жилые здания», пункт 1.47 : «В наружных стенах подвалов и технических подполий, не имеющих вытяжной вентиляции, следует предусмотреть продухи общей площадью не менее 1/400 площади пола технического подполья, подвала, равномерно расположенные по периметру наружных стен. Площадь одного продуха должна быть не менее 0,05 м2.»
  2. СНиП 31-01-2003 «Здания жилые многоквартирные» , пункт 9.10: «В наружных стенах подвалов, технических подполий и холодного чердака, не имеющих вытяжной вентиляции, следует предусматривать продухи общей площадью не менее 1/400 площади пола технического подполья или подвала, равномерно расположенные по периметру наружных стен. Площадь одного продуха должна быть не менее 0,05 м2».

И в том и другом документе-одинаковая формулировка  и не очень понятная.Возникает много вопросов:

  • сколько должно быть продухов?
  • какой площадью сделать каждый продух?
  • какую выбрать форму и размеры продухов?
  •  в каком месте и в каком порядке лучше всего их устраивать?

Начнем с того,что форма отверстий в фундаменте или в цоколе здания может быть любой: круглой,квадратной,прямоугольной. Например,при устройстве продухов в фундаменте удобнее замоноличивать отрезок трубы. В строительной терминологии они называются гильзами и используются для ввода(вывода) в здание трубопроводов водопровода,канализации и отопления.

В кирпичном цоколе удобнее делать отверстия в процессе кладки шириной кратной длине кирпича (250мм) и по высоте кратной высоте кирпича со швом (70мм).

В зависимости от размеров применяемого материала для устройства отверстия под продух рассчитываются их размеры и количество.

Пример 1 расчета количества продухов (когда сечение круглое)

Например,вы решили поставить в фундамент гильзы из труб диаметром 110мм (пластиковые). Площадь такого отверстия: 3,14 0,05 0,5=0,0095м2

Площадь вашего подвала размерами 6*6м=36м2. Следуя СНиП необходимая площадь продухов должна быть: 36м2/400 =0,09м2. Требуемое количество отверстий под продухи: 0,09м2/0,0095м2=9,47 шт

Количество продухов должно быть четным для того,чтобы располагать их напротив друг друга в противоположных стенах дома,поэтому нужно принять 10шт. Вроде,как многовато,да и строительные нормы рекомендуют делать отверстия минимальным размером 0,05м2,поэтому лучше сделать меньшее количество продухов с большим сечением.

Итак, при  большем диаметре гильзы, будет меньшее количество продухов: для трубы Д160мм с площадью сечения 0,02м2,по расчету получается для 36м2 подвала- всего 4,5 шт. Принимаем 6шт(округляем в большую сторону) и, лучше всего,для устройства такого круглого продуха применить цокольный дефлектор Д160мм. Промышленность изготавливает цокольные дефлекторы разных диаметров: 125,160,200мм,для которых отверстие в фундаменте нужно делать на 10мм больше.

Пример 2 расчета количества продухов (когда сечение прямоугольное)

У вас кирпичный цоколь,в котором каменьщик должен не забыть выложить отверстия для продухов. Пусть подвал будет такой же площадью 36м2, а отверстия для продухов каменьщик решил сделать 250х140мм площадью 0,035м2.

Расчет точно такой же: 36м2/400=0,09м2-необходимая площадь всех продухов для вашего подвала. Тогда понадобится 0,09/0,035=2,57 шт. Принимаем 4шт.

Частенько можно увидеть на дачных домах в кирпичных цоколях по одному продуху,расположенному посередине длины каждой из четырех стен.

А как же углы дома? Они,при таком расположении продухов, остаются «непродуваемыми» и, скорее всего,именно с углов,сруб потихоньку начнет подгнивать…Лучше всего,сделать по 2 продуха на две параллельные стены на расстоянии 0,8-1м от углов: воздух будет циркулировать не только в углах,но и в средней части.

Продухи в подполье: нормы площади по СНиП

Продухи являются техническими отверстиями в цокольной части дома, расположенными над уровнем земли. Их делают для проветривания подпола домов, пространств под первыми этажами.

 Загрузка …

В эксплуатации жилого дома обустройство такого воздухообмена очень важно, поскольку все подвальные помещения предрасположены к сырости и скоплению влаги, которая поступает из почвы, а также возникновению плесневых поражений поверхностей и грибковых инфекций.

Опасность таких явлений приводит не только к потере конструкцией устойчивости, но и развитию у жильцов дома некоторых заболеваний, перерастающих в хронические формы.

Расположение продухов, как правило, противоположное друг другу, благодаря чему возникает сквозняк, выветривающий из подвала избыток влаги.

Особенно тщательно нужно подойти к обустройству продухов в деревянных домах, поскольку древесина более прочих материалов уязвима к воздействию воды и влаги.  В подвале, кроме воды, скапливается и газ радон, который радиоактивен и достаточно опасен для здоровья человека.

В зимнее время года продухи категорически запрещено закрывать, поскольку это вызывает скопление конденсата из-за избыточной влажности. Конденсат, оседая на поверхности почвы, замерзает при первых морозах, а затем и на верхних частях основания дома и полах подвала.

Чтобы не было таких явлений, нужно сделать вентиляционные отдушины. На пол укладывается слой паронепроницаемого материала, делается вентиляция по периметру строения, а основание утепляется с прилегающими слоями грунта.

Особенности размещения и требуемое количество продухов

В СНиП 31.01*2003 в пункте 9 регламентируются размерные характеристики отверстий, особенности выполнения работ, когда обустраиваются продухи в подполье. Нормы их объема в зависимости от площади цокольной части дома. Суммарный объём вентиляционных отдушин такого типа должен составить 1/400 площади подвала.

Если местность характеризуется превышением уровня радиационного фона, то продухи в подвале нужно делать 1/150 от метража подполья.

Площадь продухов в подвале на один квадратный метр общей площади подпольного помещения не может быть менее 0,0,5 метра. Если учесть экономию сметы при строительстве дома, то продухи в цоколе делаются 0,85 м на один квадратный метр подвального помещения.

Если отверстия будут большего диаметра, то необходимо дополнительно их армировать. К примеру, продухи размером 30*30 см нужно усилить армированием по всему периметру.

По форме продух может быть любым – треугольные, прямоугольники, квадраты, круглые. Чаще всего делается форма прямоугольника, легкого в исполнении и удобного при эксплуатации. Но под пожелания заказчика можно выполнить абсолютно любую форму.

Расположение и расчет продухов в подвале нужно делать равномерным по всей протяженности основания дома. От углов строения нужно отступать 90 см по внутренней поверхности, равномерно распределяя по длине стен фундамента. Такое обустройство исключит «невентилируемые мешки» с застаиваемыми воздушными массами.

Для определения высоту продуха от линии пола необходимо определить высоту поднятия первого этажа по отношению уровня земли. Минимальный показатель должен равняться 30 см. Если отверстие делается ниже, то есть опасность проникновения паводковых вод в весенний период, а осенью или летом – атмосферных осадков, обильность которых предугадать невозможно.

В таком случае лучше превентивно сделать отверстия продухов повыше, чтобы избежать проникновения воды внутрь помещения. Для выполнения работ нужно подготовить кирпичи, доски, трубы, цементный раствор, бензопилу или ножовку.

Обустройство продухов в эксплуатируемом доме

В некоторых случаях правила строительства жилого дома грубо нарушаются лицами, не знающими тонкостей обустройства жилых помещений. Тогда при заливке фундамента не делаются вентиляционные отдушины, столь необходимые для обеспечения правильного воздухообмена в подвальном помещении.

Такой недочет вполне можно исправить в уже готовом цоколе многоквартирного дома, введенного в эксплуатацию.

Пробивка или вырезание продухов в стене может быть выполнена только профессиональными строителями, которые имеют необходимые допуски к выполнению работ, инструменты и опыт обустройства вентиляционных систем подвалов.

В таком случае вырезается отверстие диаметром 150*250 мм, а стоимость таких работ будет определяться исходя из материалов основания и количества требуемых отдушин.

Если часть фундамента выступает над землей, можно сделать часть отверстий своими руками, но нужно быть готовым к сложностям и работе со специальными инструментами – стамеской, кувалдой и перфоратором.

В практике европейского строительства полы первых этажей укладываются прямо на грунт, не обустраивая подполья. Это может исключить возникновение некоторых проблем и сложностей с обустройством напольного покрытия, в случае «перекрытия».

Пол по грунту в техподполье не подвержен перенасыщению влагой, на нем не образуется конденсат и не возникает плесень. Такая технология сократит строительные расходы за счет снижения высоты постройки.

Особенности использования продухов в подвале

Подвалы нужно проветривать на протяжении всего года, даже в зимний период. Это нужно для профилактики образования конденсата и скопления радона. Данные требования также регламентируются СНиП по строительным технологиям.

Соблюдение правил СНиП требует, чтобы разница температур в помещении цоколя дома и нижней части напольного покрытия была не более двух градусов.

Технически это выполнимо лишь в случае вентиляционных отдушин в фундаменте. Если в самом помещении подвала будет слишком холодно, нужно сделать утепление перекрытий, но не закрывая при этом продухи.

Вентиляция в подвале деревянного дома

В многоквартирных, как и в частных, домах из дерева необходимо сделать достаточное количество продухов в подвале. Делаются они, как правило, в закладных брусьях, вырубаясь между первым и вторым венцами.

Если сооружение будет каркасным, то вентиляционный проем закладывают между основанием дома и первым рядом бревен.  В пользу такого устройства работает и расположение основания выше земли на 40 см.

В деревянном доме установка продухов начинается с разметки вентиляционного проема, после чего делается сквозной пропил в бревне пилой или ножовкой.  После выполнения работ можно оформить пространство досками,  из которых делается короб требуемого размера.  Его предназначение —  скрыть срезы.

Если постройка дома выполняется из кирпича, то нужно оставить отверстие размером в половину кирпича по высоте и длиной в один кирпич. Вентиляционные каналы такого типа делаются при обустройстве и возведении фундамента. На этом этапе берется пластиковая труба, которая по ширине будет равно опалубке при заливке фундамента.

Все соединения труб соединяют герметично, чтобы внутрь не попал цементный раствор.  Трубы устанавливают в опалубку так, чтобы они отставали от краев на 10 см, а внутрь засыпают песок, чтобы избежать трещин и деформаций.

При снятии опалубки песок вычищается легко, а отверстия будут ровно и аккуратно смотреться на поверхности фасада. Вместо труб делать опалубку не рекомендуется, поскольку деревянные детали могут крепко пристать к бетонному раствору, пока сохнет фундамент. И убрать такие элементы без разрушения поверхности будет практически невозможно.

Заключение

Деревянные дома часто посещаются различной живностью – мышами, кошками, крысами, которые используют вентиляционные ходы для проникновения в дом.

Чтобы избежать такого несанкционированного посещения, стоит закрыть отверстия решетками или сетками с небольшим размером ячеек.

Такие решетки могут быть декоративными, что можно удачно обыграть в дизайне фасада строения. Если деревянный дом оборудуется продухами, то можно грамотно проветривать пространство под полами первых этажей.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href="/youtube/v3/getting-started#quota">quota</a>.

Вентиляция подвала в многоквартирном доме снип

Главная » Блог » Вентиляция подвала в многоквартирном доме снип

Обустройство продухов в подвале жилого дома по СНиП

В подвале любого жилого многоквартирного дома важно обеспечить качественное проветривание. Его цель – удаление влажного воздуха, который образовывается в техподполье из-за процесса конденсации. Основную роль в борьбе с повышенной влажностью играют продухи. Правильный расчет продухов подполья многоквартирных домов позволяет обеспечить наиболее эффективный воздухообмен в пространстве подвалов. Но, нельзя забывать и о том, что все расчеты и монтаж вентиляции должны соответствовать документации СНИП. С их помощью, обустройство и эксплуатация продухов принесет желаемый эффект.

Продухи в подвале обеспечивают проветривание дома

Необходимость

Нужны ли продухи: необходимо разобраться в необходимости применения самой вентиляции подпольного пространства. В подвалах, технических этажах или даже в погребе многоквартирных жилых домов имеется свой микроклимат.

Температура воздуха, а также влажность в таком пространстве отличается от климатических показателей на улице. Это приводит к повышению влажности в помещении. А такие микроклиматические условия являются идеальными для образования плесени и гнили на поверхностях строительных материалов. Если в пространстве подполья установлен металлический трубопровод для подачи воды – он страдает от коррозии. Вывод один — любое строение без продухов подпола будет иметь меньший срок эксплуатации.

Продухи в подвале являются основным оборудованием вентиляционной системы естественного типа. Они применяются для всех типов построек, от общественных зданий до технических строений. Главное, придерживаться определенных стандартов, которые имеют строительные нормы и правила (СНиП).

Основная и самая ответственная часть снабжения жилища вентиляцией подвала – это проведение предварительного расчёта площади вентиляционных отверстий. От правильности этих работ будет зависеть качество полученного воздухообмена. Естественная тяга уменьшает риск накопления газа радона в помещении техподполья. Этот газ выделяется из почвы и несет огромный вред для человеческого организма, так как он радиоактивен.

Особенности обустройства

Для чего нужны продухи в фундаменте ясно. Они являются основными элементами устройства вентиляции, которая необходима для удаления в подполе влажного воздуха, а также природного газа радона. Но качество самого процесса проветривания зависит от того, полностью ли были соблюдены при расчете требования СНИП. При любой строительной деятельности проектировщики должны руководствоваться такими особенностями:

  1. Приточные и вытяжные вентиляционные отверстия должны располагаться на противоположных друг другу стенах фундамента.
  2. Площадь одного продуха должна быть не меньше 0,05 м², и не больше – 0,85 м². Отверстия с большей площадью необходимо армировать.
  3. Общая площадь продухов во всем доме должна равняться 1/400 от площади техподполий. А при расположении сооружений в местах с повышенной радиоактивностью – 1/150.

Вентиляция подполья требует равномерного расположения продушин. Главное, избежать появления невентилируемых зон. Для этого нужен дополнительный расчет архитектурных особенностей здания, определяющий особенности фундамента, наличие в нем перегородок и закрытых пространств. Все этапы обустройства многоквартирных домов вентиляцией должны проводиться на первых этапах строительства. А это облегчает не только работу над расчетом, но и монтажом продухов подполья.

Важно правильно рассчитать высоту места расположения отверстий. Этот параметр зависит от высоты цоколя здания.

Но, чаще всего при работах с фундаментом, к устройству продухов подходят на ранних этапах строительства. Поэтому во время заливки, короб под будущие «окна» закладывают не менее чем в 30 см от земли.

Правильное расположение продухов в подвале, по требованиям СНиП, обеспечивает беспрепятственное движение воздуха под полом. Поэтому в подвалах жилых домов, «окна» располагают симметрично. То есть их количество должно быть четным. А для того чтобы в пространстве фундамента не было невентилируемых зон, крайние от угла продухи должны быть установлены на расстоянии от внутреннего угла здания не более чем 90 см.

Внешние характеристики

Продухи позволяют надолго продлить срок службы отдельных строительных сооружений, а также обезопасить жилые квартиры от распространения плесени. Подвалы, в которых вентиляция не справляется со своими обязанностями, всегда влажно и тепло, а это может привести к серьезным проблемам. Но есть и еще один фактор, который для владельцев жилища важен не меньше, чем удаление влаги – это эстетические особенности продухов.

Необходимость закрыть или спрятать огромные «окна», связанные с подвалом, связаны с неприятным видом элемента вентиляции. Внешне, отверстие, как пробоина в глухой бетонной или кирпичной стене. Но, сделав правильный выбор по декорированию этого устройства, можно одновременно «убить двух зайцев», не только украсив, но и придав элементу дополнительную функцию. И одним из таких элементов является накладная решетка. Добавив в устройство продухов такие элементы, можно защитить жилой дом от проникновения в подвал грызунов и бездомных животных.

Накладная решетка прикроет неэстетичный продух

Установка своими руками

Иногда, рабочие забывают о необходимости вентиляции фундамента, особенно когда человек стоит свое жилище сам, своими руками. Хозяину дома следует обратиться к специалистам, которые быстро и качественно исправят «ошибки», полученные при строительстве. Не каждый человек готов отдать немалую сумму за хоть и тяжелую, но недлительную работу. Если есть в хозяйстве необходимые инструменты, можно справиться и самому. Для проделывания продухов в твердом фундаменте понадобятся:

  • перфоратор;
  • набор буров;
  • болгарка с диском по бетону;
  • молоток;
  • стамеска.

Первое, что следует сделать – определить точное местоположение продухов и отметить их на стенке фундамента. Постепенно, пользуясь набором инструментов, следует вырезать, высверливать и выбивать сквозное отверстие в стене. Главное, пользоваться кувалдой аккуратно, так как от сильных ударов ею, по остальной части бетонной ленты могут пойти трещины.

Основное преимущество самостоятельного проделывания продухов – дешевизна. Специализированные фирмы, за такие услуги возьмут немалую сумму. Так как, кроме количества и размера окон, в смету они включают и толщину самой стенки.

Правила эксплуатации

Кроме расчета и монтажа вентиляционных отверстий, не менее важно уметь ими правильно пользоваться. По нормам СНИП, основное требование к микроклиматическим условиям в пространстве подвала – это разница температуры воздуха не более чем в 2 градуса. Обеспечить такие показатели несложно. Главное, знать об особенностях эксплуатации продухов:

  1. Зимнее и летнее время, закрывать продухи запрещается. Их закрытие приводит к повышению влажности в подполье.
  2. Для защиты от проникновения в подполье животных, используют специальные решетки или сетки.
  3. Систематически следует следить за температурными и влажностными показателями в подвале. При неблагоприятных условиях требуется увеличить количество «окон» или проверить качество теплоизоляционных покрытий подполом.

Некоторые специалисты не соглашаются с требованиями СНИП, в которых указано, что продухи следует всегда держать открытыми. Зимой, в период сильных морозов, проветривание подполья приводит к потере тепла квартир первого этажа в доме. А это, не может устраивать жильцов. Поэтому целесообразно зимой пространство подвала полностью закрывать.

Если в доме нет решеток на отдушинах, специалисты советуют прикрывать их снегом. Зимой, следует накидать вдоль стены горку снега, которая полностью закроет собой вентиляционное окно. Следует и своевременно откопать продухи весной. С активным таянием снега пространство подвала может затопить. А это только усложнит ситуацию. Лишняя влага сказывается на строительных материалах и отдельных элементах негативно. Просушить пространство уже будет сложно.

Вентиляция подвалов в многоквартирных домах

Согласно законодательству РФ подвал многоквартирного жилого дома является помещением для технических нужд, право на которое принадлежат всем жильцам дома. Чаще всего в подвальных помещениях располагаются важные технические коммуникации, обеспечивающие квартиры водой и отоплением, а также оборудование для обслуживания газовых нужд.

Все эти трубы и ёмкости сделаны из металла, который подвержен коррозии. Крайне важно уделить особое внимание правильной вентиляции в подвале многоквартирного дома. Своевременно установленный возухообмен в подвале повысит комфорт проживания на нижних этажах здания, гарантирует качественную работу вентиляции всего здания, так как она начинается именно в подвальном помещении.

Почему нарушается естественная вентиляция подвала?

Существуют СНиП вентиляции в подвале многоквартирного дома. Согласно этому документу, температура в подвале должна соответствовать минимум +5С, даже при открытых продухах.

В отдельных случаях сами жильцы являются причиной нарушения правильной работы вентиляции, особенно это касается жилых домов советской постройки, где, стремясь улучшить условия проживания, люди устанавливают пластиковые окна и трубы, а также проводят дополнительный монтаж систем кондиционирования воздуха.

Вследствие этих причин нарушается микроклимат подвальных помещений, возникает дискомфорт летом, появляется неприятный запах, распространяющийся снизу вверх, у всего дома растут затраты на отопление зимой.

А в случае с новостройками правильная вентиляция подвала позволит использовать это помещение не только исключительно под технические нужды, но и как комнату общего пользования, например, кладовую, бильярдную, колясочную или небольшой спортзал, что очень удобно и является отличным вложением средств при современных растущих ценах за квадратный метр жилья.

Вентиляция подвалов многоквартирных домов: выгодное решение

Как сделать вентиляцию в подвале многоквартирного дома? В случае с новостройками важно учитывать первичный технический расчёт, поскольку он выполнен, исходя из действующих норм и требований.

В случае с жилым фондом советского периода ситуация несколько усложняется, поскольку с тех пор значительно изменились изначальные условия — уровень загрязнённости воздуха, который напрямую влияет на температуру и влажность, коммуникации внутри дома (установка пластиковых окон и труб), износ самих конструкций здания и множество других деталей, которые являются важными для работы систем вентиляции.

Однако, как в случае с новостройками, так и в ситуации с фондом вторичного жилья решением проблемы недостаточной вентиляции в помещениях подвала становится установка вспомогательного оборудования для проветривания.

В Японии и Европе, где люди тяготеют не только к экономически выгодным, но и экологически безопасным технологиям, повсеместно применяются солнечные коллекторы. Одно из ценных преимуществ оборудования — использование бесплатной солнечной энергии. Это экономит значительную сумму уже за первую зиму.

Также гелиоколлектор максимально пожаробезопасен, прост и удобен в использовании. Дизайн солнечной батареи разработан таким образом, что она органично вписывается в пространство и занимает совсем немного места. Минимум деталей в конструкции солнечной батареи — залог защиты от поломок.

Поскольку качество воздуха, которым мы дышим, напрямую влияет на качество жизни, всё больше людей задумываются о связи собственного комфорта и состояния окружающей среды. И здесь энергосберегающие технологии становятся отличными помощниками. Они позволяют минимизировать выбросы тепла и вредных веществ в окружающий мир.

Получается, что использование солнечной энергии это самый выгодный, стабильный и безопасный способ привести вентиляцию подвала к нормам, указанным в СНиП.[/vc_column_text][/vc_column][/vc_row] Каталог вентиляционного оборудования

Строительная компания «Волга»

. .    Прежде чем приступать к отделочным работам, необходимо определить на какой состав керамическая плитка будет крепиться к основанию. Вариантов …

. Загрузка Позвонила в СЭС, спросила, что делать. Там перерадресовали в ДЭЗ-станцию.Посоветовали сначала обработать перекисью, но 6%-ной, потому что от …

Совсем недавно кафельная плитка считалась наиболее качественным материалом для отделки стен на кухне. Но сегодня на рынке появились альтернативные варианты …

Полезная таблица — диаметр резьбы и шаг Многие из вас сталкивались с нарезанием внутренней резьбы с помощью метчика и у …

Сегодня производители мебели предлагают разнообразные модели стульев, выполненных из различных материалов. Однако деревянные стулья всегда остаются на пике моды, поскольку …

Идеи для создания бюджетных альпинариев из покрышек и фото альпийских горок из шин Простейший альпинарий из колес Русский человек может …

Линолеум – это всегда востребованное напольное покрытие. Это происходит, потому что его легко стелить, он надежен, а также многообразие размеров …

Во время строительства незаменимым материалом является арматура. Армирование позволяет укрепить сооружение и продлить его строк службы. Но для чего нужно …

Чтобы самостоятельно возвести крышу, необходимо обладать специальными навыками. Кроме того этот процесс требует внимания и точности. Калькулятор расчета сайдинга Для …

Какая розетка для духового шкафа должна быть? Решив приобрести на кухню стильный, модный духовой шкаф, не забывайте, что это оборудование …

Устройство продухов в подвале жилого дома

Комментариев:

Рейтинг: 33

Продухами называют технические отверстия в фундаменте (цоколе) дома, которые расположены над землей. Их основным назначением является проветривание подпольного пространства под первым этажом дома. Их роль в процессе эксплуатации жилого помещения очень важна, так как в подвальном помещении имеет свойство скапливаться влага, испаряемая из верхних слоев почвы, которая впоследствии может привести к отсыреванию строительных конструкций или образованию плесени или гнили.

Продух — это небольшое окно в стене подвала или ленточном фундаменте, необходимое для проветривания подпольного пространства под первым этажом дома.

Это приводит к развитию у жильцов некоторых заболеваний, которые с течением времени могут перерасти в хронические формы. Располагаются эти вентиляционные отверстия друг напротив друга. Благодаря этому возникает эффект сквозняка, который хорошо выветривает из подвальных помещений лишнюю влагу.

Особенно тщательно должны выполняться продухи в подвале жилого дома, выполненного из дерева, так как влажность является основным врагом деревянных конструкций. Кроме скопления влаги, в подвале происходит скопление газа радона, который является радиоактивным.

В зимний период закрывать продухи ни в коем случае нельзя, это также чревато повышением влажности, потому как промерзания земли не происходит, влага конденсируется, а потом происходит ее замерзание на верхней части фундамента и нижней части пола первого этажа. Чтобы подобных проблем не возникало, и необходимо обустройство продухов. Существует несколько случаев, когда от обустройства продухов возможно отказаться. Это ситуация, когда весь пол в подпольном помещении укладывают паронепроницаемой материей или когда предусмотрена вентиляционная система по периметру всего дома, а основание его утеплено совместно с окружающей дом почвой.

Особенности расположения и необходимое количество продухов

Схема расположения продухов.

Пункт 9.10 СНиП 31-01-2003 устанавливает определенные нормы, согласно которым в цокольной части подвальных помещений совместный объем продухов не должен быть выше 1/400 общей площади подвала. При условии, что район подвержен радиационному заражению, площадь продухов составляет уже 1/150 от общей площади подпола. Минимальный размер продуха на 1 м² не должен быть меньше 0,05. Принимая во внимание экономию площади при возведении жилых помещений, максимально допустимый размер продухов делают 0,85 на 1 м². Если делать отверстия большего размера, то придется заниматься их армированием. К примеру, размеры продуха в 300х300 мм подвергаются армированию по всему периметру.

Геометрическая форма таких отверстий может быть разной: изготовить можно как традиционные формы прямоугольника и квадрата, так и более «экзотический» треугольник.

Для более эстетичного вида принято выполнять продухи прямоугольной формы.

Хотя по желанию заказчика исполнить возможно разные формы.

Оптимальное расположение продуха прямоугольной формы.

Располагаются эти вентиляционные отверстия равномерно по всему периметру фундамента. Делать так необходимо для исключения мест, в которых будет застаиваться воздух, так называемых «невентилируемых мешков». Поэтому продухи располагать требуется не дальше чем в 900 мм от угла строения (по внутренним границам), а затем уже равномерно по всему периметру.

Для того чтобы определить высоту, на которой следует располагать продухи, необходимо знать, на какую высоту будет поднят первый этаж относительно поверхности земли. Минимальное расстояние от поверхности земли до нижнего края продуха должно быть не менее 300 мм. Если это отверстие расположить ниже, то существует вероятность того, что весной талые воды, а осенью дождевая вода попадут в подвальное помещение.

Таблица состава цементного раствора.

Лучше в таком случае придерживаться более высокого расположения вентиляционных отверстий над поверхностью земли.

Инструменты, необходимые для организации продухов:

  • цементный раствор;
  • кирпичи;
  • трубы;
  • доски;
  • ножовка или бензопила.

Вернуться к оглавлению

Когда строительство дома ведется без соблюдения правил или лицами, которые не сведущи в некоторых вопросах, может возникнуть ситуация, когда продухи попросту забыли сделать при обустройстве фундамента. Но технология строительства предполагает их закладку совместно с возведением фундамента. Существует несколько вариантов, как исправить допущенные строительные промахи.

Продухи должны находиться не ниже 15 см от уровня грунта.

Пробить (или прорезать) продухи после окончания строительных работ можно только бригаде профессиональных строителей, у которых имеется для проведения процедуры все необходимое оборудование. Эти специалисты высверливают отверстие, которое в диаметре будет примерно 150-250 мм. Стоимость проводимых работ будет зависеть от того, какой материал использовался при возведении фундамента. Еще к стоимости работ будет добавляться ширина стены, которую необходимо просверлить, и нужное количество отверстий. При условии, что часть фундамента, которая выступает над землей, сделана из кирпича, возможно выполнение продухов своими силами. Но следует учитывать, что процесс этот достаточно трудоемкий и необходим минимальный набор инструментов: перфоратор, кувалда, стамеска.

Во многих европейских странах полы первого этажа выстилаются прямо по грунту, при этом работы по обустройству подпола не проводятся. Этот метод позволяет исключить некоторые проблемы, которые могут возникнуть в ходе обустройства пола, выполненного по принципу «перекрытия». Полы, которые уложены на грунт, не страдают от перенасыщения влагой и на них не скапливается конденсат, из-за чего не образуется плесень. При этом такая технология укладки позволяет уменьшить расходы на строительных материалах за счет понижения высоты строения.

Вернуться к оглавлению

Подвальное помещение даже в зимний период необходимо проветривать. Делается это для того, чтобы избежать образования конденсата, а также загазованности помещения газом радоном. Это требование тоже регулируется в положении СНиП о строительной технике.

Согласно этому положению, разница температур воздуха в помещении подвала (подпола) и на нижней части полового настила не может различаться больше, чем на 2°С. А выполнить это техническое требование возможно только в том случае, если в фундаменте присутствуют вентиляционные ходы. В случае если вас пугает, что зимой на полу первого этажа будет холодно, стоит заняться утеплением перекрытий, расположенных в подпольном помещении, ни в коем случае не закрывая продухи.

Вернуться к оглавлению

Схема расположения продухов вентиляции.

Как и в многоквартирных, в жилых деревянных домах требуется обустройство вентиляционных отверстий (продухов). Выполняются они, зачастую, в закладных бревнах или брусе. Вырубают их между первым венцом и вторым. Если идет строительство каркасного сооружения, то вентиляционное окно закладывают между основанием дома и самым первым бревном (как правило, у такого дома всего несколько венцов). Еще одной причиной такого устройства продухов является то, что цоколь отстает от земли на высоту около 400 мм.

В деревянном доме продухи устраиваются следующим способом. В первую очередь производят разметку будущего вентиляционного окна, после чего, используя обычную пилу или бензопилу, делают сквозной пропил в закладных бревнах. После проделанной работы выполненное отверстие можно оформить при помощи обычных досок, из которых по форме и размеру отверстия выполняется короб. Делается он для того, чтобы скрыть срезы.

Если строительство дома ведется из кирпича, то для оборудования вентиляционного отверстия необходимо оставить площадь, равную по высоте ½ кирпича, а по длине — размером с сам кирпичный блок. Можно обустроить вентиляционные отверстия непосредственно во время закладки фундамента. Чтобы выполнить эту процедуру, необходимо взять пластиковую трубу, которая по длине будет равна ширине опалубки фундамента.

Примерные размеры продухов в подвале дома.

Соответственно, если трубы подходящего размера у вас нет, то можно обрезать более длинную, или наоборот, наставить трубу меньшего размера. Только при этом потребуется выполнить соединения трубы очень герметично, чтобы в нее не проник цементный раствор. Подходящие по размеру трубы устанавливают в опалубку фундамента, но следят при этом, чтобы они отставали от крайних частей фундамента хотя бы на 100 мм. В сами трубы засыпают песок, чтобы они не дали трещин во время заливки бетона.

А когда опалубку с фундамента снимают, песок очень легко вычищается. Используя такой метод, выполненные вентиляционные отверстия будут выглядеть более эстетично на фасаде и не испортят внешний вид строения. Использовать вместо труб деревянную опалубку для выполнения продухов не рекомендуют, так как деревянные детали за время, пока сушится фундамент (примерно 1 месяц), под давлением крепко пристают к бетонному раствору, и убрать их впоследствии, не повредив основание фундамента, будет очень сложно.

Вернуться к оглавлению

В деревянных домах частыми гостями могут стать мыши и прочие нежелательные грызуны, соседские кошки, которые, используя вентиляционные отверстия, могут проникнуть в жилое помещение или погреб и подвал строения. Для того чтобы избежать подобного, можно воспользоваться заградительными экранами или решетками, которые устанавливаются на продухи.

Они также могут быть декоративными, что дополнительно украсит фасад вашего дома. Когда деревянный дом с подполом оборудован продухами, это позволяет качественно провентилировать расположенные под полом первого этажа помещения. Поэтому о наличии такой важной «мелочи», как продух, необходимо задуматься еще на стадии разработки проектной документации.

Площадь продухов в подвале СНиП — вентиляция подвала многоквартирного дома

Нормы площади продухов в подполье

Вентиляция Вентиляция Автор статьи Пётр Кравец Время на чтение: 3 минуты АА 8019 Отправим материал вам на: Нажимая на кнопку, вы даете согласие на обработку своих персональных данных

Продухи являются техническими отверстиями в цокольной части дома, расположенными над уровнем земли. Их делают для проветривания подпола домов, пространств под первыми этажами.

В эксплуатации жилого дома обустройство такого воздухообмена очень важно, поскольку все подвальные помещения предрасположены к сырости и скоплению влаги, которая поступает из почвы, а также возникновению плесневых поражений поверхностей и грибковых инфекций.

Опасность таких явлений приводит не только к потере конструкцией устойчивости, но и развитию у жильцов дома некоторых заболеваний, перерастающих в хронические формы.

Расположение продухов, как правило, противоположное друг другу, благодаря чему возникает сквозняк, выветривающий из подвала избыток влаги.

Особенно тщательно нужно подойти к обустройству продухов в деревянных домах, поскольку древесина более прочих материалов уязвима к воздействию воды и влаги. В подвале, кроме воды, скапливается и газ радон, который радиоактивен и достаточно опасен для здоровья человека.

В зимнее время года продухи категорически запрещено закрывать, поскольку это вызывает скопление конденсата из-за избыточной влажности. Конденсат, оседая на поверхности почвы, замерзает при первых морозах, а затем и на верхних частях основания дома и полах подвала.

Чтобы не было таких явлений, нужно сделать вентиляционные отдушины. На пол укладывается слой паронепроницаемого материала, делается вентиляция по периметру строения, а основание утепляется с прилегающими слоями грунта.

Особенности размещения и требуемое количество продухов

В СНиП 31.01*2003 в пункте 9 регламентируются размерные характеристики отверстий, особенности выполнения работ, когда обустраиваются продухи в подполье. Нормы их объема в зависимости от площади цокольной части дома. Суммарный объём вентиляционных отдушин такого типа должен составить 1/400 площади подвала.

Если местность характеризуется превышением уровня радиационного фона, то продухи в подвале нужно делать 1/150 от метража подполья.

Площадь продухов в подвале на один квадратный метр общей площади подпольного помещения не может быть менее 0,0,5 метра. Если учесть экономию сметы при строительстве дома, то продухи в цоколе делаются 0,85 м на один квадратный метр подвального помещения.

Если отверстия будут большего диаметра, то необходимо дополнительно их армировать. К примеру, продухи размером 30*30 см нужно усилить армированием по всему периметру.

По форме продух может быть любым – треугольные, прямоугольники, квадраты, круглые. Чаще всего делается форма прямоугольника, легкого в исполнении и удобного при эксплуатации. Но под пожелания заказчика можно выполнить абсолютно любую форму.

Расположение и расчет продухов в подвале нужно делать равномерным по всей протяженности основания дома. От углов строения нужно отступать 90 см по внутренней поверхности, равномерно распределяя по длине стен фундамента. Такое обустройство исключит «невентилируемые мешки» с застаиваемыми воздушными массами.

Для определения высоту продуха от линии пола необходимо определить высоту поднятия первого этажа по отношению уровня земли. Минимальный показатель должен равняться 30 см. Если отверстие делается ниже, то есть опасность проникновения паводковых вод в весенний период, а осенью или летом – атмосферных осадков, обильность которых предугадать невозможно.

В таком случае лучше превентивно сделать отверстия продухов повыше, чтобы избежать проникновения воды внутрь помещения. Для выполнения работ нужно подготовить кирпичи, доски, трубы, цементный раствор, бензопилу или ножовку.

Обустройство продухов в эксплуатируемом доме

В некоторых случаях правила строительства жилого дома грубо нарушаются лицами, не знающими тонкостей обустройства жилых помещений. Тогда при заливке фундамента не делаются вентиляционные отдушины, столь необходимые для обеспечения правильного воздухообмена в подвальном помещении.

Такой недочет вполне можно исправить в уже готовом цоколе многоквартирного дома, введенного в эксплуатацию.

Пробивка или вырезание продухов в стене может быть выполнена только профессиональными строителями, которые имеют необходимые допуски к выполнению работ, инструменты и опыт обустройства вентиляционных систем подвалов.

В таком случае вырезается отверстие диаметром 150*250 мм, а стоимость таких работ будет определяться исходя из материалов основания и количества требуемых отдушин.

Если часть фундамента выступает над землей, можно сделать часть отверстий своими руками, но нужно быть готовым к сложностям и работе со специальными инструментами – стамеской, кувалдой и перфоратором.

В практике европейского строительства полы первых этажей укладываются прямо на грунт, не обустраивая подполья. Это может исключить возникновение некоторых проблем и сложностей с обустройством напольного покрытия, в случае «перекрытия».

Пол по грунту в техподполье не подвержен перенасыщению влагой, на нем не образуется конденсат и не возникает плесень. Такая технология сократит строительные расходы за счет снижения высоты постройки.

Особенности использования продухов в подвале

Подвалы нужно проветривать на протяжении всего года, даже в зимний период. Это нужно для профилактики образования конденсата и скопления радона. Данные требования также регламентируются СНиП по строительным технологиям.

Соблюдение правил СНиП требует, чтобы разница температур в помещении цоколя дома и нижней части напольного покрытия была не более двух градусов.

Технически это выполнимо лишь в случае вентиляционных отдушин в фундаменте. Если в самом помещении подвала будет слишком холодно, нужно сделать утепление перекрытий, но не закрывая при этом продухи.

Вентиляция в подвале деревянного дома

В многоквартирных, как и в частных, домах из дерева необходимо сделать достаточное количество продухов в подвале. Делаются они, как правило, в закладных брусьях, вырубаясь между первым и вторым венцами.

Если сооружение будет каркасным, то вентиляционный проем закладывают между основанием дома и первым рядом бревен. В пользу такого устройства работает и расположение основания выше земли на 40 см.

В деревянном доме установка продухов начинается с разметки вентиляционного проема, после чего делается сквозной пропил в бревне пилой или ножовкой. После выполнения работ можно оформить пространство досками, из которых делается короб требуемого размера. Его предназначение — скрыть срезы.

Если постройка дома выполняется из кирпича, то нужно оставить отверстие размером в половину кирпича по высоте и длиной в один кирпич. Вентиляционные каналы такого типа делаются при обустройстве и возведении фундамента. На этом этапе берется пластиковая труба, которая по ширине будет равно опалубке при заливке фундамента.

Все соединения труб соединяют герметично, чтобы внутрь не попал цементный раствор. Трубы устанавливают в опалубку так, чтобы они отставали от краев на 10 см, а внутрь засыпают песок, чтобы избежать трещин и деформаций.

Пётр Кравец

При снятии опалубки песок вычищается легко, а отверстия будут ровно и аккуратно смотреться на поверхности фасада. Вместо труб делать опалубку не рекомендуется, поскольку деревянные детали могут крепко пристать к бетонному раствору, пока сохнет фундамент. И убрать такие элементы без разрушения поверхности будет практически невозможно.

Деревянные дома часто посещаются различной живностью – мышами, кошками, крысами, которые используют вентиляционные ходы для проникновения в дом.

Чтобы избежать такого несанкционированного посещения, стоит закрыть отверстия решетками или сетками с небольшим размером ячеек.

Такие решетки могут быть декоративными, что можно удачно обыграть в дизайне фасада строения. Если деревянный дом оборудуется продухами, то можно грамотно проветривать пространство под полами первых этажей.

Пётр Кравец Рейтинг автора Автор статьи Пётр Кравец Написано статей 350

Как выполняется вентиляция подвала в многоквартирном доме?

Вентиляция Вентиляция Автор статьи Пётр Кравец Время на чтение: 3 минуты АА 8647 Отправим материал вам на: Нажимая на кнопку, вы даете согласие на обработку своих персональных данных

В многоквартирных домах подвалы используются в совершенно различных целях в зависимости от места проведения центральных коммуникаций, подающих тепло и воду в квартиры, и от качества строения. Чаще всего подполья находятся в собственности жильцов. В некоторых случаях их обустраивают для размещения магазинов и кафетериев.

В настоящее время стало часто применяться устройство спортивного зала в подвальном помещении, что предполагает наличие хорошо вентилируемого воздуха. В этих пространствах многоквартирных домов воздушные массы циркулируют плохо, что обуславливает необходимость проведения усиленной вентиляционной системы.

В подвалах, как правило, влажность заметно повышена, что негативно влияет на здоровье и самочувствие человека. Из-за подобной повышенной сырости может появиться плесень на стенах, а так же развиться очаги поражения грибком. Избавиться от таких напастей бывает гораздо сложнее, нежели предотвратить их.

Преимущества и недостатки подвального помещения

Безусловным преимуществом подвала многоэтажного жилого дома является близость всех необходимых коммуникаций для любого вида работ. Именно оттуда производится вентиляция всего дома, когда воздух расходится по квартирам через специальные вентиляционные каналы.

Там же располагают центральную трубу горячего водоснабжения и отопительные трубы. На таких трубах стоят счетчики расхода ресурса для контроля расхода всего жилого дома, а также любого из жильцов. В подполья заводится и центральная канализация, подключенная к каждой квартире.

Если позволяет пространство, это помещение может использоваться в качестве кладовой. В трудные времена подполья были бомбоубежищами, и сейчас они ещё существуют, оборудованные скамейками или местами отдыха. Значительным недостатком этого пространства можно назвать сырость и затхлость воздуха, а также отсутствие естественного освещения.

Для того чтобы максимально эффективно пользоваться подпольем, нужно провести качественную гидроизоляцию и отладить вентиляционную систему.

В многоквартирном доме подвалу не требуется отдельное отопление, поскольку он и так содержит коллекторные трубы. Но если там не только хранят коммуникационные узлы, но и хотят организовать какое-либо заведение, то стоит использовать дополнительную систему вентиляции.

Схема системы отопления в многоквартирном доме

До недавнего времени все жилые многоэтажные дома строились из бетонного монолита или кирпича. Кирпичная кладка относится к холодным строительным материалам, но в хорошо отапливаемых условиях очень хорошо удерживает тепло.

Этот материал обладает достаточной прочностью при устойчивости к температурным перепадам и небольшому весу. Если учесть, что такие дома каждый год проседают, то давление грунта на его основание увеличивается ежегодно. Поэтому толщина кладки такого кирпича составляет от 0,6 м.

Особо важную роль играет скрепление материалов между собой, для этого требуется цементный раствор высокого качества, к которому вводят специальные примеси, укрепляющий раствор после затвердевания.

Повышенная толщина стен в холодное время года поддерживает оптимальный режим внутри дома, что доставляет некоторые проблемы летом. Для того, чтобы сделать грамотную систему отопления в подвале необходимо предварительно утеплить его стены для удержания тепла внутри.

Утепление подполий

Теплозащитными материалами обычно выступают пенополиуретан, пенопласт, соброизол, минеральная вата и прочее. Эти материалы плотные по своей структуре, хорошо удерживают влагу, выходящую на поверхность внутренних стен из-за разницы температур внутри и снаружи, а так же при промерзании почвы. Такие теплоизоляционные материалы удобны в работы и легко клеятся специальным составом.

Для правильного утепления подполий кирпичные стены необходимо покрыть слоем штукатурки.

По окончании утеплительных работ проводят отделку стен, выбор способа и материалов проводится в зависимости от способа использования подполья и его функциональных возможностей. Бывают также подвалы монолитные — холодные, но надежные. Их утепляют по такой же схеме.

Отопление и отделка подвала

В теории отопительная система в этих помещениях может быть совершенно любой. Но в целях безопасности там не устанавливают газовый котлы, поскольку при плохом качестве воздухообмена, в случае утечки газа, весь дом подвергается огромной опасности.

По этой причине, как правило, применяют электрическое теплоснабжения, которую используют чаще летом, поскольку зимой используется центральное отопление.

Виды обогревательных приборов для подполий

В данный момент рынок отопительных систем может предложить огромный выбор электрических отопительных систем, но даже те, у которых расход электроэнергии необычайно низок, основательно высушивают воздух в помещении.

Для комфортного использования подвала рекомендуется установить сплит систему, работающую зимой на охлаждение воздуха (из-за повышенной работы систем на отопление), а летом — проветривать и отапливать помещение.

Одним из вариантов отопления является UFO, который нагревает не воздушные массы, а все предметы, расположенные рядом. Все системы, и UFO, и сплит, будут очень сушить воздух, но это как раз-таки и нужно, потому как там достаточно высокий уровень влажности.

Во избежание этого можно ставить ионизаторы и увлажнители, специальное оборудование, которое не будет излишне затратным в приобретении. После такого обустройства подвал готов к эксплуатации под любые цели.

Выбор системы отопления рассчитывается в зависимости от целей назначения. Если это именно техническое помещение – то отапливать такое помещение дополнительно не требуется.

При большой площади подвала можно сделать врезку в центральную трубу отопления и равномерно распределить трубы по периметру. Но, как и в случае с прочими отопительными системами, этот способ будет хорошо работать только зимой.

Вентиляция подвала в многоквартирном доме

Как уже было сказано, подвал дома различной этажности является источником вентиляции. В каждом стояке есть вентиляционный канал, обеспечивающий оптимальную циркуляцию воздушных масс в каждой квартире.

Такие отводы есть и на кухне, и в санитарных помещениях. В такие отверстия часто ставят вытяжные устройства, которые устраняют неприятные запахи. Подобный воздухообмен способствует уходу газа при его протечке. Все проверки вентиляционных систем и шахт выполняются исключительно профессионалами.

Вентиляционные каналы способствуют не только устранению неприятных запахов, но и обеспечивают помещения свежим воздухом, который продляет срок использования помещений. Существует два способа вентиляции в подземном помещении – искусственная и естественная.

Естественная вентиляция

Такой системой являются вентиляционные шахты, идущие от подвала дол самой крыши через весь дом. Это широкая труба, проходящая через стояк, с отверстиями на кухне, ванне и туалете.

Такими же отверстиями она выходит на поверхность грунта в стене многоэтажки. Количество воздушных потоков зависит от исходной площади. Также эти трубы могут быть исполнены из металла или пластика, но в любом случае, окончания этих труб прикрывают специальными козырьками.

В редких случаях в подземных помещениях устроены оконные проемы. Что удобно при обустройстве там магазина или любого другого заведения подобного функционала. В таком случае строится отдельный вход, а открытые окна являются источником дополнительного проветривания. Такой воздухообмен отличается качеством и быстротой.

Искусственная вентиляция

При недостаточной естественной вентиляции обустраивают специальные системы с вытяжками, вмонтированными в окончания труб и питающимися от сети. Этот способ требует тщательно сделанных вентиляционных шахт.

Можно установить такую вытяжку на отводе, который выходит в шахту, но процесс обмена воздуха будет замедлен и лимитирован. Гораздо эффективнее ставить вытяжку в те отверстия, которые выходят на улицу, так приток свежего воздуха будет обеспечен в достаточном количестве.

Современные вентиляционные системы предлагают большой выбор специальных вентиляторов, кондиционеров и прочего оборудования такого типа. Вентиляторы способствуют только перемещению воздушных масс внутри подвала, в отличие от сплит-систем, которые ещё и регулируют температурные режимы.

Сплит-системы по своему функционалу очень разнообразны, но касаемо температуры – могут нагревать воздух в любое время года. Подвалу летом нагрев, как таковой, не нужен. А вот охлаждение масс пригодится особенно зимой, когда плотность воздуха подвала выше из-за усиленной работы всех тепловых систем.

Есть такие сплит-системы, которые не только двигают воздушные массы в замкнутом пространстве, но и нагоняют свежий воздух внутрь. С помощью таких схем и обеспечивается качественное проветривание подвала.

вентиляции подвала» width=»600″ height=»400″ />

Канализация в подвальном помещении

В подвальных помещениях делают и вывод канализации. Центральная стоковая труба, расположенная в подполье, подключается в канализационную городскую систему.

Если подвал обустроили под магазин, спортзал и пр., то о канализации такого заведения не стоит беспокоиться, просто сделав врезку в трубу центральной канализации. На такие действия необходимо получить разрешение, потому как весь стояк подъезда остается без воды.

Пётр Кравец

Сама врезка осуществляется специалистами из соответствующих служб, к примеру, водоканала. Проложить трубы можно и самостоятельно, но все соединения должны быть особенно качественными, и сделанными при помощи специального оборудования (происходит сварка пластиковых соединений).

В домах давней постройки такие трубы, как правило, из чугуна. Со временем все эти конструкции приводят к неисправностям и требуют замены. Лучше использовать для этих целей пластиковые трубы, которые гораздо более долговечны и качественны. При неграмотной установке канализации возможно появление неприятных запахов, избавиться от которых можно только при очень хорошей вентиляции подвала.

Помимо канализационных систем, продумывают основательно и системы водоснабжения. Также врезаются в центральную трубу, но здесь может работать только специалист. В ином случае возможно появление воды и риск крупного затопления. Все эти факторы негативно повлияют на подвальное помещение, и от последствий придется избавляться очень долгое время.

Следует внимательно следить за происходящими в подвале работами, потому как лишняя влажность, вода и прочие явления могут повредить целостность поверхностей и привести к разрушениям материалов.

Пётр Кравец Рейтинг автора Автор статьи Пётр Кравец Написано статей 350

Правила содержания общего имущества в МКД уточнены в части содержания подвалов и технических подполий

В Правилах содержания общего имущества в многоквартирном доме уточнено, что поддержание в помещениях, входящих в состав общего имущества дома, требуемых температуры и влажности осуществляется в том числе посредством постоянного поддержания в открытом состоянии в течение всего календарного года одного продуха помещений подвалов и технических подполий, входящих в состав общего имущества, при наличии продухов в таких помещениях (постановление Правительства РФ от 23 ноября 2019 г. № 1498).

Поправки вступят в силу 4 декабря 2019 года.

Отметим, что в настоящее время требования к обеспечению установленного температурно-влажностного режима подвалов и технических подполий МКД закреплены в Правилах и нормах технической эксплуатации жилищного фонда, утв. постановлением Госстроя РФ от 27 сентября 2003 № 170. Так, согласно п.п. 2.6.8 Правил № 170, п.п. 3.4.3 Правил № 170, в цоколях зданий продухи должны быть открыты, а продухи в подвалах и технических подпольях могут закрываться только в случае сильных морозов. Кроме того, тем же п. 3.4.3 предусмотрено, что подвалы и технические подполья должны проветриваться регулярно в течение всего года с помощью вытяжных каналов, вентиляционных отверстий в окнах и цоколе или других устройств при обеспечении не менее, чем однократного воздухообмена.

Также напомним, что на стадии разработки поправок отмечалось, что целью проектируемых изменений, помимо обеспечения требуемого температурно-влажностного режима в такого рода помещениях, является также гуманное отношение к бездомным животным, попавшим в подвал или техническое подполье. Основываясь на этом пояснении, многие СМИ, освещая проект рассматриваемого документа, преподнесли планируемые поправки как «открытие свободного доступа в подвалы для кошек». В связи с этим отметим, что на данный момент в Правилах № 170 по-прежнему закреплена обязанность организаций по обслуживанию жилищного фонда обеспечивать защиту помещений от проникновения животных (грызунов, кошек, собак):

  • продухи желательно оборудовать жалюзийными решетками,
  • а на все проемы, каналы и отверстия технического подполья должны быть установлены сетки для защиты здания от проникновения грызунов.

Продухи для вентиляции фундамента: необходимость, нормативы, правила организации

Оценок 0 06 Июня 2018 2018-06-06 11453 Время чтения 9 минут Прочитать позже

Отправим материал на почту

Заказать проектирование продухов в фундаменте Оставить заявку

Срок службы многих строительных материалов, особенно древесины, в условиях повышенной влажности значительно уменьшается. В жилых домах пол первого этажа напрямую соприкасается с подвальным помещением, где круглый год сыро и холодно. В связи с этим многие заказчики задают вопрос: обязательно ли делать продухи в фундаменте деревянного дома?

Продухи в фундаментеИсточник aireng.ru

К чему приведёт отсутствие продухов

Продухи, или отдушины, представляют собой сквозные проёмы (отверстия), расположенные выше поверхности земли в фундаменте, в стенах цоколя или на полу подвального помещения. Проёмы, выполненные в соответствии со строительными нормами, обеспечивают достаточную вентиляцию воздуха, благодаря чему происходит испарение и выход влаги на улицу.

Отсутствие продухов в фундаменте приводит к следующему:

  1. Скопление большого количества конденсата, 100% влажности.
  2. Оседание конденсата на деревянных балках, перекрытиях, досках черновой конструкции пола.
  3. Активно размножаются грибки, плесень и другие живые микроорганизмы.

Результат – гниение и разрушение материалов.

Гниение в результате скопления влаги Источник chng.kf.ru.net

Вследствие вышеперечисленного никогда, в том числе и в холодное время года, не следует закрывать продухи. Но для уменьшения потерь тепла следует качественно утеплить пол.

Подробнее о необходимости продухов и тонкостях их устройства рассказывают в этом видео:

Радон

Ещё одна серьёзная причина сделать продухи – скопление в невентилируемом подвальном помещении газа радона, который, иногда очень активно, выделяется из почвы. Если газу некуда деться, он начинает просачиваться сквозь микрощели в жилое помещение.

Радон – природный газ, характеризующийся радиоактивностью, опасен для здоровья людей.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу ремонта и проектирования фундамента. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Причины высокой влажности при наличии продухов

Известно достаточно случаев, когда продухи в фундаменте сделаны, но влажность в подполье сохранялась на недопустимо высоком уровне. Происходить это может по следующим причинам:

  • Нарушается равновесное соотношение величин «температура-влажность». В летнее время большое количество тёплого воздуха через продухи стремится в холодное помещение под полом. Разница температур способствует процессу конденсации воздуха и появлению капель воды на внутренних стенках фундамента. Скопление влаги объясняется недостаточной суммарной площадью существующих продухов, в итоге вся влага не успевает выветриться.
  • Увеличенное испарение воды из грунта под фундаментом, обильные грунтовые воды, проходящие высоко, близко к поверхности земли. В подпол также поступает много влаги, которая не выветривается.
  • Затекание воды в подполье во время обильных дождей или при таянии снегов.

Затекание воды — одна из причин повышенной влажности Источник aireng.ru

Избежать повышенной влажности можно, если правильно организовать вентиляционные отверстия.

Правила организации

Достаточное количество продухов определённой площади, особенно в комплексе с вытяжным стояком, гарантирует оптимальное движение воздуха, что препятствует преждевременному разрушению деревянных конструкций, в данном случае – пола.

В первую очередь, необходимо правильно выполнить расчёты.

Схема расположения продухов Источник nashdim.org

Количество

Число продухов определяют на единицу объёма подвального помещения по СНиП 31-01-2003. Согласно этому документу, в подвальном помещении на 400 м3 необходимо сформировать минимум один проём для вентиляции. В районах, характеризующихся климатом с высокой влажностью, формируют продух в количестве 1 шт. на каждые 100-150 м3.

В простенках фундамента также выполняют продухи, в одном внутреннем простенке должно находиться одно большое сквозное отверстие, или несколько, как в наружных стенах.

Продухи рсполагают как в наружных стенах фундамента, так и в простенках Источник zen.yandex.ru

Для лучшей вентиляции отдушины с выходом на улицу делают не только в стенах, но и в полу. Они должны обеспечить свободное передвижение воздуха, сквозняк.

Это может быть интересно! В статье по следующей ссылке читайте про строительство дома на фундаменте из винтовых свай.

Расположение

При проектировании продухов особенно ответственно подходят к их расположению. Расчёт продухов в фундаменте производится на основании следующих правил:

  1. Сквозные проёмы располагают по всей поверхности стен подвального помещения, равномерно. Расстояние между двумя близлежащими отверстиями находится в диапазоне 2-3 м.
  2. Для ликвидации мест скопления влаги и застоя воздуха предусматривают продухи в непосредственной близости к углам здания. Специалисты рекомендуют выдерживать расстояние от угла не менее 0,9 м, измеряя по внутренней части помещения.
  3. В зависимости от того, на какой высоте находится пол первого этажа дома, рассчитывают место для продуха. Расстояние 20-30 см над уровнем земли – минимально рекомендованное. Отверстия, расположенные более низко, позволят затекать сточным водам в подвал. Специалисты рекомендуют делать продухи настолько высоко, насколько это возможно.

Хорошую вентиляцию, обеспечивающую оптимальное движение воздуха под полом, создаёт чётное количество симметрично расположенных отверстий для продуха.

Форма и площадь отверстий

Форма вентиляционных отверстий может быть круглая, треугольная, квадратная и любая другая по желанию владельца.

Отверстия прямоугольной или круглой формы наиболее распространены, при их формировании часто выбирают размеры:

  • прямоугольные – 25х20 или 50х10 см;
  • круглые – диаметр 25 см.

Нормативный документ рекомендует организовывать площадь проёма продуха в пределах 0,05-0,85 м2. Проём большей площади, согласно правилам, необходимо армировать.

Общий диаметр продухов должен соответствовать нормам Источник sladkiyson.net

Частники предпочитают делать большее количество отверстий с минимально допустимыми размерами, маленькие отдушины смотрятся более красиво. Главное, чтобы суммарная площадь всех отдушин соответствовала норме.

Что необходимо знать о создании продухов в ленточном фундаменте

Продухи создаются на этапе возведения фундамента. Сложность работ зависит от материала, из которого изготавливается ленточная конструкция. Каждому варианту присущи свои нюансы.

Бетонный фундамент

В бетонном фундаменте проще делать продухи круглой формы. Для их формирования используют пластиковые или асбестовые трубы, диаметр которых определяется согласно представленным выше правилам расчёта.

В армирующий каркас вставляют пластиковую трубу, скрепляют их между собой с помощью проволоки. Главное, чтобы полученные сборочные узлы (будущие продухи) были установлены в опалубку для заливки бетона в нужное место и в необходимом количестве.

Продухи в бетонном фундаменте Источник rekvartira.ru

Предварительно трубу наполняют песком, он защищает её от поломки. После застывания бетонного раствора песок удаляют, получается круглое сквозное отверстие в стене фундамента.

Иногда сквозные проёмы в бетоне делают с помощью деревянных чурок, которые устанавливают в опалубку перед заливкой раствора. Так делать нельзя! Деревянные элементы после застывания бетона вынуть очень трудно. Их приходится выбивать, прилагая достаточное усилие, при этом повреждается целостность самого фундамента.

Фундамент из кирпича или блоков

В таком фундаменте целесообразно сооружать продухи прямоугольной или квадратной формы.

При организации проёмов необходимо использовать арматурный каркас. Его стержни в фундаменте располагают по горизонтальной плоскости, в этом случае он служит опорой для верхних частей кладки.

Продухи в кирпиче Источник superarch.ru

В кирпичном фундаменте для получения продуха при укладке используют половину или часть кирпича, в результате образуется проём квадратной или прямоугольной формы.

Сложно ли сделать продух в готовом фундаменте

Иногда возникают ситуации, когда на этапе возведения фундамента не сделали продух. В этом случае его формируют в уже готовой конструкции.

Главная сложность вопроса – наличие специализированного инструмента, ведь для организации отверстия потребуется алмазное бурение. Если необходимого инструмента нет, а стоимость его достаточно высокая, лучше обратиться к профессионалам – это позволит не только сэкономить на покупке, но и обеспечить более качественное выполнение работ.

Чем закрывать продухи

Сквозные проёмы следует закрывать не глухими, а пропускающими воздух решётками. Заглушки устанавливают в обязательном порядке, они предохраняют подпол от проникновения грызунов, кошек, птиц и других животных.

Пластмассовая решетка для продуха Источник roomester.ru

В продаже предлагается много разных видов, которые крепят на уличное отверстие:

  • отверстия больших размеров закрывают решётками из стальной арматуры с уголками или металлическими сетками, в том числе из нержавеющей стали;
  • пластмассовые изделия отличаются по формам (в том числе в виде отвода под углом 90), размерам, имеют эстетичный вид;
  • в мастерских изготавливают решётки по индивидуальным заказам.

Выбирая изделие, необходимо обратить внимание на наличие обратного клапана. Для вентиляции фундамента клапан является лишним элементом (он должен быть всегда открыт, а за этим придётся следить). Следует выбирать варианты без него.

Решетки с декоративным оформлением Источник luxury-kamin.ru

Когда продухи делать не обязательно

Определены условия, наличие которых позволяет обойтись без продухов:

  • внутренняя часть фундамента заполнена песком, при этом на стены фундамента установлена бетонная плита;
  • грунт под домом закрыт пароизоляционной плёнкой, которая не позволяет влаге проникать внутрь;
  • в подполе оборудована самостоятельная, высокопроизводительная вентиляционная система, качественно утеплены фундамент и цоколь;
  • подпол напрямую связан с отапливаемым помещением (образуется дополнительное пространство для хранения предметов).

Нередко возникает вопрос: нужны ли продухи в фундаменте без подвала? Если выполнен хотя бы один из трёх первых пунктов, необходимость в продухах отпадает. В остальных ситуациях отдушины делают обязательно.

Это может быть интересно! В статье по следующей ссылке читайте про то, какой фундамент лучше.

Продухи в фундаменте – не самый важный элемент дома. Однако от правильной вентиляции под полом зависит период эксплуатации деревянного строения. Очень важно не ошибиться на начальном этапе – правильно определить количество и площадь сквозных проёмов.

Оценок 0 Прочитать позже

Публикации по теме:

  • Проект дома 12 на 14

    Проекты домов 12х14Особенности проектов домов 12х14 мПредставляем вашему вниманию проекты домов 12х14, площадь которых варьируется…

  • Сруб или пеноблок?

    В каком доме лучше из дерева или из пеноблока?Сегодня все большую популярность приобретает строительство частных…

Продухи в цоколе по СНИП

Продухи в фундаменте — расчет, размер, как сделать, нужно ли закрывать на зиму

Продухи в фундаменте нужны для того, чтобы промежуток под полом первого этажа вентилировалось, для этого в цокольной наземной части фундамента делаются специальные отверстия.

Такая вентиляция необходима, так как под полом может скапливаться влага, выходящая из земли. Это может привести к тому, что строительные конструкции будут находиться под постоянным воздействием влаги, тем более, что она будет постоянно скапливаться. Эта проблема очень актуальна при использовании во время строительства деревянных конструкций. При повышенной влажности ее может сразить гниль и плесень, а также образования на деревянных конструкциях грибка. Вдобавок, в подпольном промежутке может скопляться радиоактивный газ радон.

В зимний период концентрация влаги и газа редко повышаются из-за действия низких температур, так как уменьшается вероятность испарения, и способны замерзать на строительных конструкциях, оставаясь как бы, в законсервированном виде до следующего повышения температуры. Чтобы избавиться от такой серьезной проблемы, в наземной части и делают такие отверстия.

Всегда нужны ли продухи в фундаменте? Нет, не всегда. Данные отверстия делаются лишь в том случаи, когда есть подпольное пространство. Если же у Вас полы первого этажа выполнены по грунту, то продухи делать не нужно.

Размеры продухов их размещение и численности

Руководствуясь пунктом 9.10 норматива СНиП 31-01-2003 (СП 54.13330.2011) «Здания жилые многоквартирные» общая площадь таких продушов должна быть 1/400 всей площади пола или техподвала. В местах, где возможно выделение радиоактивных газов, размеры продухов будут 1/100-1/150 от площади пола, (п.3.1. Руководство МГСН 2.02-97). При этом минимальная площадь всех продухов должна быть не менее 0,85 м², а одного – в пределах 0,05 м². Следует помнить, что большие вентиляционные отверстия требуют армирования, такие, например, как 300х300мм. Форма продухов может быть любая: прямоугольник, круг, квадрат, треугольник и т.д. Как правило, продухи выполняются в виде прямоугольника или квадрата, так как они смотрятся более эстетично, да и выполнение таких продухов не требует особой технологии. Продухи располагаются на одинаковом интервале друг от друга, при этом крайние продухи от углов фундамента должны располагаться на расстоянии не более 900мм. Вентиляционные отверстия обязательно располагать друг против друга, для лучшей вентиляции, а их количество должно быть четным.

Высота их расположения от уровня земли зависит от высоты фундамента, но располагаться они могут на высоте 300 мм и не ниже, во избежание затопления подпольного пространства талыми водами. Закон расположения такой: чем выше, тем лучше.

Расчет продухов

Давайте в качестве примеров рассмотрим два варианта расположения продухом, а также рассчитаем их количество.

Вариант 1

Есть дом с фундаментом 5х6 м по внутренним стенам, построенный в г. Нижний Новгород. Исходя из величины минимального размера одного продуха 0,05м², принимаюем отверстия прямоугольного сечения 200х250 мм. Теперь следует продумать нужное количество таких отверстий и разместить их соответствующим образом.

Калькуляция

Рассчитаем площадь всех вентиляционных отверстий:

где F — общая площадь подвального пространства.

Узнаем необходимое число продушин:

где Р – площадь одного отверстия.

Исходя из полученных расчетов, следует организовать 4 продуха, чтобы не было не вентилируемых участков подпола. Почему не 2, а 4? А потому, что здесь вступает в силу еще одно правило, которое требует размещения таких отверстий на расстоянии не более 900 мм от каждого угла фундамента. Высота расположения от поверхности земли – 300мм.

Если жилье имеет внутренние перегородки с фундаментом, то такие отверстия должны быть во всех перемычках, связанных с фундаментом. Обычно, для перегородок монтируют столбчатый фундамент, если это деревянный дом. В таком случае будет организовано полное проветривание подпольного пространства.

Вариант 2

Построен дом, в котором использован ленточный фундамента, разделяющий подпольное пространство на две равные части размерами 9х4 м. Предполагается выполнение продухов прямоугольной формы размерами 200х250 мм, что соответствует минимальному размеру. Дом находится в Иркутской области. Нужно рассчитать необходимое количество продухов и разместить их в нужных местах.

Калькуляция

Общая площадь вентиляционных отверстий:

В связи с тем, что в Иркутской области наблюдаются выбросы газа радона, в числителе поставлена цифра сто.

Нужное число продушин:

Из расчетов видно, что их количество достаточно большое и это может сказаться на надежности фундамента. Чтобы уменьшить их число, нужно увеличить начальные параметры продухов с 200х250мм до 250х300мм, то есть до 0,075м².

Исходя из нового заданного условия, опять рассчитываем число вентиляционных отверстий:

Берем за основу цифру 10 и делим ее на 2. После деления получается цифра 5 – это количество вентиляционных отверстий для каждой половины подпольного пространства. В фундаменте, под внутренней стеной обязательно нужно сделать 3 вентиляционных отверстия для полноценной вентиляции.

Рассчитать нужное количество и размер вентиляционных отверстий подполья можно и с помощью онлайн калькуляторов в сети Интернет.

Как делаются продухи на практике?

Многие застройщики частных домов не проводят никаких расчетов и продухи выполняют при заливке ленточного фундамент. В качестве опалубки используют обычные канализационные трубы диаметром 110 мм. Количество отверстий для проветривания рассчитываются примерно следующим образом: одно отверстие на 2-3 погонных метра фундамента.

Правильно ли это? Не совсем, но лучше так, чем вообще без продухов. Даже если вентиляционные отверстия небыли предусмотренные на этапе возведения фундамента, то бурить вам будут в последствии продухи не более 100 мм.

Закрывать ли продухи в фундаменте на зиму?

Вентиляция подпольного устройства обязана производиться круглый год, особенно это касается регионов, где происходят выбросы газа радона. Поэтому закрывать продухи на зиму не рекомендуется. Это требование описано в СНиП 11-3-79 «Строительная теплотехника». Открыв такой документ на нужной странице, можно увидеть таблицу №2, в которой указывается, что температура воздуха в подвале и температура нижней части пола должны иметь практически одинаковое значение. Допускается разница лишь в 2°С, что может быть достигнуто только в результате правильной вентиляции.

Если проблема в сохранении тепла в помещении, то лучше пол утеплить изнутри, но вентиляционные отверстия закрывать нельзя.

Как сделать продухи в готовом фундаменте?

Расчет размеров и количества продухов производится на этапе проектирования здания, а вентиляционные отверстия формируют во время устройства верхней части фундамента. Но бывает так, что о них забывают и вспоминают тогда, когда основные работы по заливке фундамента закончены. Что делать в этом случаи, как сделать продухи в готовом фундаменте?

Есть несколько вариантов:

  1. Прорезать или пробить вентиляционные отверстия нужных размеров, используя для этого специальный инструмент: болгарку или перфоратор, а может то и другое. Трудоемкость данной процедуры зависит от материала, из которого сделан фундамент. Если это кирпич, то проблем особых не будет, а если это армированный бетон, то придется изрядно повозиться. В таком случае забывчивость может превратиться в лишние материальные затраты. Цены на сверление таких отверстий колеблются в пределах 10-200руб за 1см глубины, в зависимости от трудности сверления.
  2. Если это возможно, то устроить полы первого этажа по грунту. Это означает, что между землей и полом нет никакого пространства, что позволяет решить такую проблему без дополнительных затрат.

Практически вся Европа практикует строительство индивидуального жилья без продухов, укладывая полы непосредственно на грунт. Такие полы не страдают недостатками, присущими для полов, которые необходимо вентилировать. Полы, уложенные непосредственно на грунт, способны выдерживать куда больше нагрузок, они не прогибаются, и из-за отсутствия подпольного пространства под полом не образуется влага, которая отрицательно воздействует на конструкции пола и стен.

Если о продухах забыли, то, может, стоит пересмотреть технологию укладки пола, и сэкономить на средствах, за счет понижения здания. Как вариант, можно засыпать подпольное пространство строительным мусором (кирпичным боем или отходами стройматериалов) вперемежку с песком и хорошо утрамбовать, после чего уложить пол и не делать никаких вентиляционных отверстий.

Минус подпола еще и в том, что в нем могут найти убежище некоторые грызуны или пресмыкающиеся. В таких пространствах, если в них очень тепло, могут размножаться многие виды насекомых, жучков и червячков, которые непременно окажутся внутри жилища.

Это может случиться тогда, когда по каким-либо причинам нарушается целостность подвального пространства, что повлечет за собой проникновенность под пол таких «зверей».

Продухи своими руками

Скажу сразу, что сделать продухи в фундаменте своими руками довольно сложно, так как толщина ленты колеблется в пределах 40-60 см. А сверлить армированный бетон такой толщины долго и затратно.

Есть несколько способов сделать отверстия в фундаменте:

  1. Надстройка цокольной части из кирпича и с уже предусмотренными отверстиями. Данный способ является самым правильным и довольно простым, но во всех случаях применим. Так, например если стены уже возведены, то понятное дело надстроить цоколь не получится.
  2. Сделать отверстия перфоратором — самый популярный и доступный способ среди частных застройщиков. В зависимости от марки бетона и от степени его армирования на проделывания одного продуха потребуется от нескольких часов до одного полного рабочего дня. При этом придется потратить несколько буров по бетону. Сверлятся дыры по периметру вентотверстия, работать перфоратором нужно не на полную мощность и периодически смачивать бур водой во избежании перегрева.
  3. Использовать коронки по бутону и шаг за шагом высверливать бетон по частям, а потом перфоратором с пикой выбивать бетон. Тоже сложный и не быстрый способ.

Чем закрыть продухи в фундаменте от мышей

При наступлении первых осенних заморозков полевые грызуны начинают искать места для обитания с более комфортными условиями. Такие убежища мыши – полевки находят в загородных постройках. Там им не страшен пронизывающий ветер, который при минусовой температуре делает поля малопригодными для существования.

Малые размеры и врожденная пронырливость позволяют мышам проникать через самые малые отверстия в строениях. Больше всего их привлекают подземные помещения, где дольше сохраняется накопленное тепло.

Продухи (отверстия для проветривания подпольного пространства) – самый легкий для грызунов путь проникновения в жилище. Из подполий они найдут возможности расселиться по всему дому.

Как и чем закрыть продухи в фундаменте от мышей?

Чтобы исключить подселение в загородный дом нежелательных соседей, необходимо надежно закрыть продухи в фундаменте от мышей , то есть перекрыть пути их возможного проникновения. Проще всего этого добиться установкой решеток на продухи подполья. Клетки решеток должны быть не крупнее 5 мм. Такие изделия можно поискать в магазинах строительных и хозяйственных товаров. Несложно их изготовить и самостоятельно.

Если готовых изделий в магазинах нет, проволочная решетка или жесткая сетка найдутся обязательно. Прикинув общую площадь всех вентиляционных отверстий, приобретаем нужный материал. Решетку нарезаем ножницами по металлу на прямоугольники необходимого размера. Далее необходимо изготовить детали обрамления, и оформить изделия в окончательный вид.

Для изготовления рамки используется белая или же консервная жесть, которая найдется в хозяйстве. Жесть нарезают полосами шириной примерно 60 мм. Полосы сгибают вдвое по длине, формируют каркас решетки. Прямоугольник из проволоки обрамляют полученными деталями полосок жести и крепят путем простукивания молотком. Изготовленные рамки устанавливают с помощью дюбелей и шурупов в просверленные отверстия, закрывая все продухи.

Как избавится от уже проникших мышей?

Когда доступ в дом для незваных гостей перекрыт, необходимо удостовериться в том, что они еще в жилище не проникли. Для этого в доме нужно на некоторое время разместить снаряженные мышеловки. Если традиционные мышеловки неприятны своей жестокостью, можно воспользоваться новинкой.

Новые мышеловки выполняются в виде захлопывающихся пеналов из пластика. Грызунов она не травмирует, но надежно запирает внутри. Некоторое время в ловушке мышь будет живой. Можно ее выпустить в ближайший лес или поле.

Таким методом можно надежно защититься от нежелательного соседства. Это гораздо безопаснее использования отравляющих веществ. При использовании отравы нельзя исключить отрицательного влияния на здоровье и самочувствие людей и домашних животных.

Продухи (отдушины) для вентиляции фундамента — нужны или нет?

Чтобы в подполе было сухо, необходима вентиляция фундамента. Ее можно сделать двумя способами — при помощи вентиляционных отверстий в цоколе здания (продухов или отдушин) или выведя вытяжную трубу на крышу и сделав несколько отверстий для притока воздуха с разных сторон фундамента.

Для чего вентилировать подполье

Если в неутепленном фундаменте не предусмотрена вентиляция, в подполе быстро возрастает влажность, которая рано или поздно преобразуется в конденсат. Влага в виде пара поступает через перекрытия из дома, а также из грунта. Так как вентиляция фундамента отсутствует, выводить ее нет возможности, она накапливается в грунте под домом, в стенах цоколя, оседает на балках перекрытия, на досках чернового пола и/или материалах подшивки. Там же, где положительная температура и большая влажность (под отапливаемым домом даже в сильные морозы температура всегда выше нуля), там всегда очень активно размножаются бактерии, грибки, гниют материалы. В результате в дом проникают очень неприятные запахи, материалы разрушаются.

Так через несколько месяцев выглядит подпол без вентиляции

Вторая причина, по которой необходима вентиляция подпола — газ радон, который выделяется из почвы, и, порой, в немалых количествах. Это естественный радиоактивный газ. Без вентиляции радон скапливается в верхней части подпольного пространства, постепенно просачивается в дом. К чему может привести наличие радиоактивного газа в жилых помещениях рассказывать, наверное, не надо. Так что это еще одна весомая причина, по которой необходимо делать вентиляцию подпола.

Есть два способа вентилировать подпольное пространство:

  • Сделать в фундаменте продухи (называют еще отдушины). В этом случае влага удаляется за счет сквозняка — вентиляционные отверстия располагаются в противоположных стенах.
  • Организовать вытяжку воздуха из подпола — вывести вентиляционную трубу на крышу, а поступление воздуха — через решетки в помещениях. В этом случае продухов в фундаменте не делают, но необходимо сделать основательное утепление наружное фундамента + цоколя + отмостки. После чего застелить гидроизоляцией грунт внутри подпола.

Второе решение дает возможность улучшить эстетику и не выстуживать за счет сквозняков подпол, но требует значительных материальных вложений. Этот вариант подходит, если вы собираетесь строить энергосберегающий, хорошо утепленный дом. Во всех других случаях уместнее делать продухи фундаменте.

Какими должны быть отдушины в фундаменте и как их расположить

Вентиляционные отверстия в фундаменте делают круглого или квадратного сечения. При желании можно и треугольной или любой другой формы. Лишь бы по площади они были достаточны для эффективного удаления влаги из подпола.

Размеры

Размеры вентиляционных отверстий в фундаменте регламентируются СНиПом (СНиП 31-01-2003). В пункте 9.10 сказано, что площадь продухов должна быть не менее 1/400 от общей площади подпола. Например, если у вас дом размером 8*9 м, площадь подпола 72 кв. м. Тогда общая площадь отдушин в фундаменте должна быть 72/400=0,18 кв.м. или 18 кв. см.

В том же пункте норматива прописана минимальная площадь продуха — она не должна быть меньше 0,05 кв.м. Если переводить в размеры, то получается, что прямоугольные отверстия не должны быть менее чем 25*20 см или 50*10 см, а круглые должны иметь диаметр 25 см.

Можно сделать и большие отверстия

В многоэтажных домах так и делают, но в частных такие отверстия смотрятся слишком большими. Обычно их делают раза в два меньше, увеличивая при этом количество отдушин так, чтобы общая площадь продухов была не ниже рекомендованной.

Как расположить

Делают продухи в фундаменте на 15-20 см ниже верхнего края ленты. Если цоколь низкий, перед отдушиной делают углубление — приямок. Но вентиляция подпола обязательна.

Продухи в цоколе располагают равномерно на всех сторонах фундамента друг напротив друга. Это необходимо для того, чтобы вентиляция фундамента работала нормально. Ветер, «залетая» в одно отверстие, будет вылетать в другое, унося с собой водяные пары и радон.

Располагают продухи в фундаменте друг напротив друга

Расстояние между двумя соседними продухами в цоколе — порядка 2-3 м. Если есть какие-то простенки внутри, на каждое «помещение» необходимо не менее одной отдушины. В самих перегородках также необходимо сделать отдушины — чтобы дать возможность воздушным массам двигаться и образовывать сквозняк. Это именно то, что нам надо. Чтобы движение было более-менее свободным, площадь или количество отверстий во внутренних перегородках должна быть больше и лучше, если больше она в 2-3 раза. Можно сделать несколько отверстий такого же размера, как и в цоколе, а можно одно, но широкое. Второй вариант, кстати, предпочтительнее — образовавшиеся проходы можно будет использовать для обслуживания подпола.

Если не найдете решетку подходящего диаметра можно поступить так

Отдушины в фундаменте любого формата необходимо закрывать решетками — чтобы в подпол не проникла живность. Желательно чтобы решетки были металлическими, а отверстия — небольшого размера. Для мышей пластик не проблема, а не допустить их проще, чем потом с ними бороться.

Этот вариант и улучшает условия вентиляции и спасает от грызунов

Как сделать продухи

Формируются отдушины на стадии изготовления фундамента. Если речь идет о ленточном монолитном фундаменте, то закладные детали укладываются и закрепляются после установки армирующего каркаса. Для организации круглых продухов укладывают пластиковые или асбестоцементные трубы. Их края выводят вровень с наружной кромкой опалубки, хорошо закрепляют. Если используются пластиковые трубы, в них засыпают песок, края закрывают заглушками. Это необходимо, чтобы масса бетона не сплющила их при заливке. Эти закладные после разопалубки не снимаются.

Установлены пластиковые трубы для отдушин в цоколе

Прямоугольные отдушины формируют из досок, сбивая короб требуемого размера. Его также устанавливают в опалубку, но после схватывания бетона древесину удаляют.

Если цоколь строится из кирпича, можно периодически подрезать кирпичи или ставить половинку вместо целого. В цоколях из бетонных блоков берут несколько штук с двумя большими отверстиями, делают их сквозными. Устанавливают вместо одного из «нормальных». Если фундамент и цоколь построены из железобетонных блоков, продухи делают в стыках.

Примерно также организуются отдушины и в столбчатых, свайных (винтовых, буронабивных, ТИСЭ) фундаментах. Когда промежутки между опорами закрывают выбранным материалом, оставляют требуемое количество отверстий, общая площадь которых равна 1/400 части от площади подпола.

Как исправить ситуацию

Что делать, если фундамент есть, а продухи забыли сделать или их размеры недостаточны для нормальной вентиляции — в подполе начал размножаться грибок, повышенная влажность и другие «прелести». Путей решения проблемы несколько:

    Увеличить размеры уже имеющихся или насверлить новые. Сверлить монолитный фундамент — непростая задача. Делают это или при помощи коронки подходящего размера. Если коронки нет, можно взять длинное сверло большого диаметра, высверливая им много мелких отверстий по периметру отдушины. Потом сверлят оставшиеся промежутки, а неровная поверхность затем или шлифуется, или просто закрывается решеткой. Еще один способ — заказать алмазное бурение. При этом используется специальное оборудование, сверлятся отверстия намного мягче, без ударных нагрузок.

Алмазное бурение в цоколе здания

Вентиляция фундамента при помощи забора воздуха в печь из подпола

Закрывать продухи на зиму или нет

Есть две точки зрения на то, закрывать на зиму вентиляционные отверстия в подпол или нет. Если их оставить открытыми, влага скапливаться не будет. И это — хорошо, но взамен получаем холодный пол и повышенные расходы на отопление. Выход — усиленное утепление пола, чтобы проветривание не сказывалось на его температуре и не требовало усиленного отопления.

Если продухи на зиму закрыть, в грунте скапливается влага. Теплый влажный воздух из дома попадает в попол, попадая на холодные поверхности, а зимой это стены цоколя, влага конденсируется, стекает в грунт. Это значит, что впоследствии, летом, она будет оттуда испаряться, повышая влажность в подвальном помещении.

Вентиляция фундамента без продухов (отдушин)

Это сложный комплекс работ, начинается который с устройства дренажной системы. От фундамента надо воду отвести, чтобы она не просачивалась внутрь здания благодаря гигроскопичности и паропроницаемости бетона. Ее, кстати, можно уменьшить в разы, используя грунтовку для бетона глубокого проникновения с полимерами.

Следующий этап — гидроизоляция фундамента и цоколя, их утепление. Гидроизоляция может быть обмазочной или наплавляемой. Утеплитель — для данного случая рекомендуют ЭППС — экструдированный пенополистирол. Он для этих условий идеален: кроме отличных характеристик по теплоизоляции, он не гигроскопичен, не пропускает воду ни в жидком, ни в газообразном состоянии, его не любят насекомые и животные, он не гниет, в нем не размножаются микроорганизмы.

Тем же материалом утепляют отмостку, ведь без этого грунт в подполе может замерзнуть.

Утепление цоколя, отмостки

После этого надо минимизировать поступление влаги со стороны грунта — застелить его гидроизоляционным материалом. Использовать можно любой материал с подходящими характеристиками — от полиэтиленовой пленки (плотностью от 150 мк) до современных диффузионных мембран, которые не будут мешать выходить пару из подпола, но внутрь пар не пропустят. Полотнища укладывают с заходом одного на другой не менее чем на 15 см, стуки проклеивают двусторонним скотчем. Также гидроизоляционная пленка заводится на стены — на 20-30 см, где фиксируется при помощи прижимной планки (крепить дюбелями или гвоздями в зависимости от материала цоколя).

Далее организуется вентиляционная система. Одна или несколько труб выводятся на крышу (зависит от объема подпола), делают несколько приточных отверстий в полу, желательно из нежилых помещений. Со стороны дома они закрываются вентиляционными решетками.

Организация вентиляции подпола без продухов

Нужны ли в цоколе продухи

В спорах о том, нужны ли продухи в фундаменте и стоит ли их закрывать на зиму, сломано немало копий, но всегда есть причины продолжить этот разговор.

Продухи в основании дома необходимы для вентиляции подпольного пространства, что способствуют удалению избыточной влаги из цоколя.

Вентиляция фундамента в частном доме

Продухи обычно делаются при возведении ленточного фундамента. Казалось бы, технология отработана до мелочей. На FORUMHOUSE часто появляются темы с вопросами: нужно ли делать продухи в фундаменте, потому что продухи есть, а деревянные балки и лаги пола всё равно гниют; утеплитель мокнет, на внутренних стенках ленточного фундамента зимой образуется иней; и действительно ли нужно делать продухи, если пол из бетона.

Вот мнение форумчанина с ником chicken-A (Москва):

– С появлением современных материалов и способов строительства отдушины превращаются в анахронизм. А если закрытое подполье дополнительно как следует утеплить, то это значительно повысит энергоэффективность дома.

Интересен западный опыт. В США до недавнего времени считалось экономически целесообразным строительство частных домов с продухами и низким подпольем, в котором прокладывались все инженерные коммуникации.

В Америке построено около 30 млн подобных домов.

Однако в последние годы заокеанские строители постепенно отказываются от желания построить низкие основы для дома с продухами. Выяснилось, что если сделать продухи, в свободно вентилируемом подполье в большинстве случаев всё равно сохраняется повышенная влажность.

Нужно ли делать отверстие в фундаменте

Это происходит из-за нарушения температурно-влажностного режима. Летом тёплый атмосферный воздух попадает в более холодное подполье, а из-за разницы температур вода, содержащаяся в воздухе, конденсируется и обязательно выпадет в виде росы на внутренних стенках цоколя и перекрытия. Со временем это приводит к гниению конструкций.

Отсыревание подпольного пространства происходит по двум основным причинам:

1. Постоянное испарение водяного пара из земли под домом. Этому способствует высокий уровень грунтовых вод или подтопление цоколя атмосферными осадками;

2. Недостаточная площадь продухов. В соответствии со СНиП 1.47 2.08.01-89, в стенах подвалов и подполий, не имеющих вытяжной вентиляции, общая площадь продухов должна составлять не менее 1/400 площади пола подполья или подвала. А сами продухи следует равномерно распределять по периметру наружных стен фундамента или цокольного этажа с каждой стороны частного дома.

Минимальная площадь одного продуха равняется 0,05 кв.м. По нашим расчетам, для вентиляции цоколя общей площадью в 100 кв.м потребуются продухи в количестве 25 довольно большого диаметра – в 110 мм.

Есть мнение, что продухи любого размера нужно закрывать на зиму крышками.

Игорь3:

– Я думаю, что привычка закрывать их на зиму крышками возникла ещё из-за возможности хранить в подполе продукты. При полностью открытых продухах картошка и консервы зимой замёрзнут и испортятся, особенно, особенно, если продух низко от земли.

Под жилыми помещениями обычно строят вентилируемый подпол (или цокольный полуподвальный этаж) с продухами на улицу и продухами через пол и вентиляционными каналами в стенах. Летом вентилирование происходило за счёт поступления тёплого воздуха через внешние продухи. На зиму их закрывают, и поступление воздуха в подпол идёт через специальные отверстия в полу. Эти отверстия прикрываются небольшими решётками.

Крышки для отдушин в фундаменте.

Согласно СНиП II-3-79, разница между температурой воздуха в подполе и температурой поверхности подпольных перекрытий не должна превышать двух градусов. А для того, чтобы пол при открытых зимой продухах не вымерз, его необходимо как следует утеплить.

Минимальная толщина утеплителя в полу (минеральной ваты) составляет 200 мм.

Т.к. данные требования могут не соблюдаться или выполняться с нарушениями, то возможным логичным шагом становится возведение бетонного фундамента без продухов.

Хорошо утеплённое и изолированное от атмосферного воздуха подполье в течение всего года остаётся сухим, тёплым, и в нём не образуется плесень.

Как построить закрытое подполье

В теплотехническом отношении закрытое подполье отличается от полов по грунту только наличием воздушной прослойки между полом и грунтом.

При закрытом подполье, из-за воздушного слоя, который не сообщается с атмосферой, полы быстро прогреваются комнатным теплом. Поэтому при закрытом подполье и в режиме ПМЖ утепление пола может не понадобиться. А сам процесс создания закрытого подполья надо разбить на ряд последовательных шагов:

1.Обеспечиваем дренаж фундамента. Он способствует эффективному отводу избыточной влаги от пятна застройки, что уменьшает влажность земли в подполье;

2. Утепляем стенки фундамента снаружи. Это сохраняет тепло в подполье;

3. Утепляем отмостку по периметру фундамента. Благодаря этому сокращается утечка тепла сквозь нижнюю часть фундамента. К тому же, утеплённая отмостка уменьшает силы морозного пучения, действующие на фундамент.

4. Пароизолируем грунт в цоколе, т.е. принудительно блокируем поступление влаги из почвы в подполье. Для этого стелим на грунт толстую, не менее 150 мк, полиэтиленовую плёнку. Ее укладываем с перехлёстом и обязательной проклейкой швов. Для надёжности плёнку можно залить стяжкой из «тощего» бетона (толщиной в 2-3 см). Концы плёнки (20-30 см) заводим на стенки фундамента и прижимаем планкой на дюбелях;


5. Монтируем систему вентиляции подпольного пространства;

chicken-A:

– Продухи в цоколе лучше всего заменить вытяжным стояком, идущим внутри дома из подполья на крышу или чердак, и приточным отверстием где-нибудь в углу нежилого помещения, из тамбура и т.п..

Вентиляционный стояк можно сделать из трубы диаметром в 50-80 мм. Т.к. стояк соединяет подполье, помещения и холодный чердак, то из-за разницы температур в стояке создаётся небольшая тяга, забирающая воздух из подполья. Благодаря естественной циркуляции подпол хорошо вентилируется.

Glebomater:

– Я бы сделала вентиляционные отверстия в углах дома, а вытяжную трубу поставила в центре. В моём случае цокольная вентиляция обеспечивается за счёт печного отопления. Подпольное пространство объединено с жилым помещением, а воздух для печи забирается из-под пола.

Таким образом, утеплённое и закрытое подпольное пространство может стать одним из компонентов энергоэффективного дома .

На FORUMHOUSE ведется горячее обсуждение вопроса, нужен ли цоколь с продухами и собраны отзывы владельцев полов по грунту. Читайте, как отремонтировать коммуникации под плитным фундаментом. А в нашем видео рассказывается о том, как заменить сгнивший нижний венец в деревянном доме.

Как правильно рассчитать количество продухов в фундаменте или цоколе

Продухи в техническом пространстве(подвале) под перекрытием первого этажа крайне необходимы для организации естественной вентиляции.

Устройство постоянной циркуляции воздуха в замкнутом пространстве техподполья гарантирует многолетнюю жизнеспособность конструкций сооружения (дома или бани). В отсутствии продухов на конструкциях(будь-то железобетонные плиты перекрытия и стены в кирпичном доме или деревянные балки и деревянное перекрытие в срубе) в холодную погоду будет постоянно образовываться конденсат. Скопление конденсата и постоянная влажность в замкнутом пространстве ведет к быстрому гниению,потере пригодности материалов и сокращению сроков службы конструкций здания.

Но мало сделать пару продухов,чтобы воздух начал «передвигаться»…Должно быть определенное количество продухов в определенных местах,чтобы организовать достаточную циркуляцию воздуха по всей площади техподполья и по всему ее объему,включая такие застойные места,как углы здания.

Расчет количества продухов

В строительных нормативах расчет количества продухов оговорен следующим образом:

  1. СНиП 2.08.01-89* «Жилые здания», пункт 1.47 : «В наружных стенах подвалов и технических подполий, не имеющих вытяжной вентиляции, следует предусмотреть продухи общей площадью не менее 1/400 площади пола технического подполья, подвала, равномерно расположенные по периметру наружных стен. Площадь одного продуха должна быть не менее 0,05 м2.»
  2. СНиП 31-01-2003 «Здания жилые многоквартирные» , пункт 9.10: «В наружных стенах подвалов, технических подполий и холодного чердака, не имеющих вытяжной вентиляции, следует предусматривать продухи общей площадью не менее 1/400 площади пола технического подполья или подвала, равномерно расположенные по периметру наружных стен. Площадь одного продуха должна быть не менее 0,05 м2».

И в том и другом документе-одинаковая формулировка и не очень понятная.Возникает много вопросов:

  • сколько должно быть продухов?
  • какой площадью сделать каждый продух?
  • какую выбрать форму и размеры продухов?
  • в каком месте и в каком порядке лучше всего их устраивать?

Начнем с того,что форма отверстий в фундаменте или в цоколе здания может быть любой: круглой,квадратной,прямоугольной. Например,при устройстве продухов в фундаменте удобнее замоноличивать отрезок трубы. В строительной терминологии они называются гильзами и используются для ввода(вывода) в здание трубопроводов водопровода,канализации и отопления.

В кирпичном цоколе удобнее делать отверстия в процессе кладки шириной кратной длине кирпича (250мм) и по высоте кратной высоте кирпича со швом (70мм).

В зависимости от размеров применяемого материала для устройства отверстия под продух рассчитываются их размеры и количество.

Пример 1 расчета количества продухов (когда сечение круглое)

Например,вы решили поставить в фундамент гильзы из труб диаметром 110мм (пластиковые). Площадь такого отверстия: 3,140,050,5=0,0095м2

Площадь вашего подвала размерами 6*6м=36м2. Следуя СНиП необходимая площадь продухов должна быть: 36м2/400 =0,09м2. Требуемое количество отверстий под продухи: 0,09м2/0,0095м2=9,47 шт

Количество продухов должно быть четным для того,чтобы располагать их напротив друг друга в противоположных стенах дома,поэтому нужно принять 10шт. Вроде,как многовато,да и строительные нормы рекомендуют делать отверстия минимальным размером 0,05м2,поэтому лучше сделать меньшее количество продухов с большим сечением.

Итак, при большем диаметре гильзы, будет меньшее количество продухов: для трубы Д160мм с площадью сечения 0,02м2,по расчету получается для 36м2 подвала- всего 4,5 шт. Принимаем 6шт(округляем в большую сторону) и, лучше всего,для устройства такого круглого продуха применить цокольный дефлектор Д160мм. Промышленность изготавливает цокольные дефлекторы разных диаметров: 125,160,200мм,для которых отверстие в фундаменте нужно делать на 10мм больше.

Пример 2 расчета количества продухов (когда сечение прямоугольное)

У вас кирпичный цоколь,в котором каменьщик должен не забыть выложить отверстия для продухов. Пусть подвал будет такой же площадью 36м2, а отверстия для продухов каменьщик решил сделать 250х140мм площадью 0,035м2.

Расчет точно такой же: 36м2/400=0,09м2-необходимая площадь всех продухов для вашего подвала. Тогда понадобится 0,09/0,035=2,57 шт. Принимаем 4шт.

Частенько можно увидеть на дачных домах в кирпичных цоколях по одному продуху,расположенному посередине длины каждой из четырех стен. А как же углы дома? Они,при таком расположении продухов, остаются «непродуваемыми» и, скорее всего,именно с углов,сруб потихоньку начнет подгнивать…Лучше всего,сделать по 2 продуха на две параллельные стены на расстоянии 0,8-1м от углов: воздух будет циркулировать не только в углах,но и в средней части.

Расположение продухов в фундаменте или цоколе

Рассмотрим вариант с круглыми продухами Д160мм в количестве 6шт.

Расположение продухов в фундаменте или цоколе,рассчитанным ранее количеством в 6 шт,выбирается так,чтобы организовать перемещение воздуха в замкнутом пространстве под воздействием притока извне… Поскольку перемещение потоков воздуха -вещь неоднозначная и зависит не только от температуры воздуха в подвале,но также еще от внешних факторов,таких, как температура воздуха снаружи и направление ветра в данный момент времени,которые являются величинами переменными,то нужно просто расположить отверстия равномерно:

от угла дома не более 1м,чтобы проветривались углы

  • с одинаковым расстоянием друг от друга по длине стороны дома: сначала по углам,а уже остальные распределяются равномерно между крайними продухами
  • на такой высоте,чтобы получился сквозняк.Например,если на одной стороне дома цоколь низкий,то на противоположной стороне нужно расположить отверстия так,чтобы они были по высоте соизмеримой с той,где низко(противоположной стеной). Если это невозможно выполнить из-за большой разницы в высоте стен цоколя,то лучше выше,чем ниже.То есть, теплый воздух всегда поднимается вверху и, в низком цоколе будет происходить забор воздуха извне,а в высоко располагаемые(по отношению к внутреннему пространству) отверстия теплый воздух будет выходить наружу
  • не желательно располагать продухи на уровне земли (отмостки),так как летом в них может попадать вода,а зимой,вообще,будут закрыты снегом.

В данном варианте,который здесь рассматривается, дом размерами 6х6м,то есть с одинаковыми длинами стен,поэтому по 2 отверстия располагаем в 0,8-1 м от углов на двух параллельных стенах,а оставшиеся 2 отверстия в середине двух других стен.

Большее количество отверстий лучше располагать на тех стенах,которые наиболее доступны для ветра,потому что ветер-это бесплатный помощник для естественной вентиляции, аналог вентиляционному насосу в системе принудительной вентиляции. Например,если на участке преобладает западный ветер,то лучше выбрать две стены: западную и восточную. Но опять же нужно учитывать различные препятствия:

  • близко ли глухой забор.Тесное пространство между забором и стеной дома не способствует хорошему проникновению воздуха,особенно,если отверстия расположены низко от земли
  • примыкание к дому гаража(общая стена с домом), вообще, делает эту сторону для устройства продухов нерентабельным и, чтобы вся стена подполья по этой стороне продувалась нужно расположить по паре отверстий(с расстоянием 1м) ближе к углам гаража на стенах,смежных к стене с гаражом…Иначе,здесь будет застойный «мешок» длиною во всю стену…
  • если гараж не примыкает,но расположен близко и параллельно одной из стен дома,то тоже нужно учитывать преобладающее направление ветра на участке
  • если есть внутренняя стена,разделяющая подвал на две половинки,то или делайте расчет для каждого помещения отдельно или сделайте столько же отверстий во внутренней стене,сколько находится в стенах, параллельных ей.

Если сомневаетесь (насчет направления ветра и препятствий для него),то сделайте одинаковое количество по всем четырем сторонам: по 2 продуха на расстоянии 0,8-1м от углов, с общим количеством 8 шт, вместо шести. Больше всегда лучше,чем меньше.

Количество продухов должно быть достаточным(равным расчету) или больше,чем достаточным для того,чтобы в подполье всегда поступал свежий воздух и внутри не происходило застаивание спертого и влажного воздуха:

  • в подполье,где открытый грунт, постоянно происходит влажное испарение из самого грунта. В летний период процесс испарения незначительный,поскольку снаружи плюсовая температура,и все же,если нет продухов,то степень влажности значительная. В зимний период при постоянном отоплении дома,в холодном подполье влажность грунта повышенная(под отапливаемым зданием грунт не промерзает,остается «живым» всю зиму) …
  • если загородный дом посещается периодически,то при его разовом протапливании в зимний период, все конструкции начинают интенсивно отдавать влагу,в том числе в подвальном пространстве(промерзшие стены,балки,грунт). Воздух в подвале быстро становится влажным. А при соприкосновении с холодными поверхностями влажный воздух дает конденсат…Чтобы избавиться от конденсата и прогреть весь объем не только дома,но и техподполья, необходимо топить печь в доме или бане два-три дня,что не делается,поскольку обычный приезд на дачу-это выходные.
  • в подвале,где пол забетонирован и, где организовано хранение овощей,тем более необходимо сделать расчет количества продухов для летнего проветривания, поскольку зимой,скорее всего продухи будут закрываться,чтобы овощи не заморозить. Поэтому, нужно вывести дополнительную вентиляцию под потолком такого подвала в верхние помещения и далее в вентканалы здания,поскольку все овощи «дышат»,отдают тепло,которое скапливается в верхней части помещения…

В любых случаях,в том числе,вышеописанных, для нормальной эксплуатации строительных конструкций,находящихся ниже отметки пола 1 этажа,необходима вентиляция,организованная в подполье с помощью расчетного количества продухов и их правильного расположения.

Обустройство продухов в подвале жилого дома по СНиП

В подвале любого жилого многоквартирного дома важно обеспечить качественное проветривание. Его цель – удаление влажного воздуха, который образовывается в техподполье из-за процесса конденсации. Основную роль в борьбе с повышенной влажностью играют продухи. Правильный расчет продухов подполья многоквартирных домов позволяет обеспечить наиболее эффективный воздухообмен в пространстве подвалов. Но, нельзя забывать и о том, что все расчеты и монтаж вентиляции должны соответствовать документации СНИП. С их помощью, обустройство и эксплуатация продухов принесет желаемый эффект.

Продухи в подвале обеспечивают проветривание дома

Необходимость

Нужны ли продухи: необходимо разобраться в необходимости применения самой вентиляции подпольного пространства. В подвалах, технических этажах или даже в погребе многоквартирных жилых домов имеется свой микроклимат.

Температура воздуха, а также влажность в таком пространстве отличается от климатических показателей на улице. Это приводит к повышению влажности в помещении. А такие микроклиматические условия являются идеальными для образования плесени и гнили на поверхностях строительных материалов. Если в пространстве подполья установлен металлический трубопровод для подачи воды – он страдает от коррозии. Вывод один — любое строение без продухов подпола будет иметь меньший срок эксплуатации.

Продухи в подвале являются основным оборудованием вентиляционной системы естественного типа. Они применяются для всех типов построек, от общественных зданий до технических строений. Главное, придерживаться определенных стандартов, которые имеют строительные нормы и правила (СНиП).

Основная и самая ответственная часть снабжения жилища вентиляцией подвала – это проведение предварительного расчёта площади вентиляционных отверстий. От правильности этих работ будет зависеть качество полученного воздухообмена. Естественная тяга уменьшает риск накопления газа радона в помещении техподполья. Этот газ выделяется из почвы и несет огромный вред для человеческого организма, так как он радиоактивен.

Особенности обустройства

Для чего нужны продухи в фундаменте ясно. Они являются основными элементами устройства вентиляции, которая необходима для удаления в подполе влажного воздуха, а также природного газа радона. Но качество самого процесса проветривания зависит от того, полностью ли были соблюдены при расчете требования СНИП. При любой строительной деятельности проектировщики должны руководствоваться такими особенностями:

  1. Приточные и вытяжные вентиляционные отверстия должны располагаться на противоположных друг другу стенах фундамента.
  2. Площадь одного продуха должна быть не меньше 0,05 м², и не больше – 0,85 м². Отверстия с большей площадью необходимо армировать.
  3. Общая площадь продухов во всем доме должна равняться 1/400 от площади техподполий. А при расположении сооружений в местах с повышенной радиоактивностью – 1/150.

Вентиляция подполья требует равномерного расположения продушин. Главное, избежать появления невентилируемых зон. Для этого нужен дополнительный расчет архитектурных особенностей здания, определяющий особенности фундамента, наличие в нем перегородок и закрытых пространств. Все этапы обустройства многоквартирных домов вентиляцией должны проводиться на первых этапах строительства. А это облегчает не только работу над расчетом, но и монтажом продухов подполья.

Важно правильно рассчитать высоту места расположения отверстий. Этот параметр зависит от высоты цоколя здания.

Но, чаще всего при работах с фундаментом, к устройству продухов подходят на ранних этапах строительства. Поэтому во время заливки, короб под будущие «окна» закладывают не менее чем в 30 см от земли.

Правильное расположение продухов в подвале, по требованиям СНиП, обеспечивает беспрепятственное движение воздуха под полом. Поэтому в подвалах жилых домов, «окна» располагают симметрично. То есть их количество должно быть четным. А для того чтобы в пространстве фундамента не было невентилируемых зон, крайние от угла продухи должны быть установлены на расстоянии от внутреннего угла здания не более чем 90 см.

Внешние характеристики

Продухи позволяют надолго продлить срок службы отдельных строительных сооружений, а также обезопасить жилые квартиры от распространения плесени. Подвалы, в которых вентиляция не справляется со своими обязанностями, всегда влажно и тепло, а это может привести к серьезным проблемам. Но есть и еще один фактор, который для владельцев жилища важен не меньше, чем удаление влаги – это эстетические особенности продухов.

Необходимость закрыть или спрятать огромные «окна», связанные с подвалом, связаны с неприятным видом элемента вентиляции. Внешне, отверстие, как пробоина в глухой бетонной или кирпичной стене. Но, сделав правильный выбор по декорированию этого устройства, можно одновременно «убить двух зайцев», не только украсив, но и придав элементу дополнительную функцию. И одним из таких элементов является накладная решетка. Добавив в устройство продухов такие элементы, можно защитить жилой дом от проникновения в подвал грызунов и бездомных животных.

Накладная решетка прикроет неэстетичный продух

Установка своими руками

Иногда, рабочие забывают о необходимости вентиляции фундамента, особенно когда человек стоит свое жилище сам, своими руками. Хозяину дома следует обратиться к специалистам, которые быстро и качественно исправят «ошибки», полученные при строительстве. Не каждый человек готов отдать немалую сумму за хоть и тяжелую, но недлительную работу. Если есть в хозяйстве необходимые инструменты, можно справиться и самому. Для проделывания продухов в твердом фундаменте понадобятся:

  • перфоратор;
  • набор буров;
  • болгарка с диском по бетону;
  • молоток;
  • стамеска.

Первое, что следует сделать – определить точное местоположение продухов и отметить их на стенке фундамента. Постепенно, пользуясь набором инструментов, следует вырезать, высверливать и выбивать сквозное отверстие в стене. Главное, пользоваться кувалдой аккуратно, так как от сильных ударов ею, по остальной части бетонной ленты могут пойти трещины.

Основное преимущество самостоятельного проделывания продухов – дешевизна. Специализированные фирмы, за такие услуги возьмут немалую сумму. Так как, кроме количества и размера окон, в смету они включают и толщину самой стенки.

Правила эксплуатации

Кроме расчета и монтажа вентиляционных отверстий, не менее важно уметь ими правильно пользоваться. По нормам СНИП, основное требование к микроклиматическим условиям в пространстве подвала – это разница температуры воздуха не более чем в 2 градуса. Обеспечить такие показатели несложно. Главное, знать об особенностях эксплуатации продухов:

  1. Зимнее и летнее время, закрывать продухи запрещается. Их закрытие приводит к повышению влажности в подполье.
  2. Для защиты от проникновения в подполье животных, используют специальные решетки или сетки.
  3. Систематически следует следить за температурными и влажностными показателями в подвале. При неблагоприятных условиях требуется увеличить количество «окон» или проверить качество теплоизоляционных покрытий подполом.

Некоторые специалисты не соглашаются с требованиями СНИП, в которых указано, что продухи следует всегда держать открытыми. Зимой, в период сильных морозов, проветривание подполья приводит к потере тепла квартир первого этажа в доме. А это, не может устраивать жильцов. Поэтому целесообразно зимой пространство подвала полностью закрывать.

Если в доме нет решеток на отдушинах, специалисты советуют прикрывать их снегом. Зимой, следует накидать вдоль стены горку снега, которая полностью закроет собой вентиляционное окно. Следует и своевременно откопать продухи весной. С активным таянием снега пространство подвала может затопить. А это только усложнит ситуацию. Лишняя влага сказывается на строительных материалах и отдельных элементах негативно. Просушить пространство уже будет сложно.

Продухи в техподполье нормативы

В подвале любого жилого многоквартирного дома важно обеспечить качественное проветривание. Его цель – удаление влажного воздуха, который образовывается в техподполье из-за процесса конденсации. Основную роль в борьбе с повышенной влажностью играют продухи. Правильный расчет продухов подполья многоквартирных домов позволяет обеспечить наиболее эффективный воздухообмен в пространстве подвалов. Но, нельзя забывать и о том, что все расчеты и монтаж вентиляции должны соответствовать документации СНИП. С их помощью, обустройство и эксплуатация продухов принесет желаемый эффект.

Продухи в подвале обеспечивают проветривание дома

Необходимость

Нужны ли продухи: необходимо разобраться в необходимости применения самой вентиляции подпольного пространства. В подвалах, технических этажах или даже в погребе многоквартирных жилых домов имеется свой микроклимат.

Температура воздуха, а также влажность в таком пространстве отличается от климатических показателей на улице. Это приводит к повышению влажности в помещении. А такие микроклиматические условия являются идеальными для образования плесени и гнили на поверхностях строительных материалов. Если в пространстве подполья установлен металлический трубопровод для подачи воды – он страдает от коррозии. Вывод один — любое строение без продухов подпола будет иметь меньший срок эксплуатации.

Продухи в подвале являются основным оборудованием вентиляционной системы естественного типа. Они применяются для всех типов построек, от общественных зданий до технических строений. Главное, придерживаться определенных стандартов, которые имеют строительные нормы и правила (СНиП).

Основная и самая ответственная часть снабжения жилища вентиляцией подвала – это проведение предварительного расчёта площади вентиляционных отверстий. От правильности этих работ будет зависеть качество полученного воздухообмена. Естественная тяга уменьшает риск накопления газа радона в помещении техподполья. Этот газ выделяется из почвы и несет огромный вред для человеческого организма, так как он радиоактивен.

Особенности обустройства

Для чего нужны продухи в фундаменте ясно. Они являются основными элементами устройства вентиляции, которая необходима для удаления в подполе влажного воздуха, а также природного газа радона. Но качество самого процесса проветривания зависит от того, полностью ли были соблюдены при расчете требования СНИП. При любой строительной деятельности проектировщики должны руководствоваться такими особенностями:

  1. Приточные и вытяжные вентиляционные отверстия должны располагаться на противоположных друг другу стенах фундамента.
  2. Площадь одного продуха должна быть не меньше 0,05 м², и не больше – 0,85 м². Отверстия с большей площадью необходимо армировать.
  3. Общая площадь продухов во всем доме должна равняться 1/400 от площади техподполий. А при расположении сооружений в местах с повышенной радиоактивностью – 1/150.

Вентиляция подполья требует равномерного расположения продушин. Главное, избежать появления невентилируемых зон. Для этого нужен дополнительный расчет архитектурных особенностей здания, определяющий особенности фундамента, наличие в нем перегородок и закрытых пространств. Все этапы обустройства многоквартирных домов вентиляцией должны проводиться на первых этапах строительства. А это облегчает не только работу над расчетом, но и монтажом продухов подполья.

Важно правильно рассчитать высоту места расположения отверстий. Этот параметр зависит от высоты цоколя здания.

Но, чаще всего при работах с фундаментом, к устройству продухов подходят на ранних этапах строительства. Поэтому во время заливки, короб под будущие «окна» закладывают не менее чем в 30 см от земли.

Правильное расположение продухов в подвале, по требованиям СНиП, обеспечивает беспрепятственное движение воздуха под полом. Поэтому в подвалах жилых домов, «окна» располагают симметрично. То есть их количество должно быть четным. А для того чтобы в пространстве фундамента не было невентилируемых зон, крайние от угла продухи должны быть установлены на расстоянии от внутреннего угла здания не более чем 90 см.

Внешние характеристики

Продухи позволяют надолго продлить срок службы отдельных строительных сооружений, а также обезопасить жилые квартиры от распространения плесени. Подвалы, в которых вентиляция не справляется со своими обязанностями, всегда влажно и тепло, а это может привести к серьезным проблемам. Но есть и еще один фактор, который для владельцев жилища важен не меньше, чем удаление влаги – это эстетические особенности продухов.

Необходимость закрыть или спрятать огромные «окна», связанные с подвалом, связаны с неприятным видом элемента вентиляции. Внешне, отверстие, как пробоина в глухой бетонной или кирпичной стене. Но, сделав правильный выбор по декорированию этого устройства, можно одновременно «убить двух зайцев», не только украсив, но и придав элементу дополнительную функцию. И одним из таких элементов является накладная решетка. Добавив в устройство продухов такие элементы, можно защитить жилой дом от проникновения в подвал грызунов и бездомных животных.

Накладная решетка прикроет неэстетичный продух

Установка своими руками

Иногда, рабочие забывают о необходимости вентиляции фундамента, особенно когда человек стоит свое жилище сам, своими руками. Хозяину дома следует обратиться к специалистам, которые быстро и качественно исправят «ошибки», полученные при строительстве. Не каждый человек готов отдать немалую сумму за хоть и тяжелую, но недлительную работу. Если есть в хозяйстве необходимые инструменты, можно справиться и самому. Для проделывания продухов в твердом фундаменте понадобятся:

  • перфоратор;
  • набор буров;
  • болгарка с диском по бетону;
  • молоток;
  • стамеска.

Первое, что следует сделать – определить точное местоположение продухов и отметить их на стенке фундамента. Постепенно, пользуясь набором инструментов, следует вырезать, высверливать и выбивать сквозное отверстие в стене. Главное, пользоваться кувалдой аккуратно, так как от сильных ударов ею, по остальной части бетонной ленты могут пойти трещины.

Основное преимущество самостоятельного проделывания продухов – дешевизна. Специализированные фирмы, за такие услуги возьмут немалую сумму. Так как, кроме количества и размера окон, в смету они включают и толщину самой стенки.

Правила эксплуатации

Кроме расчета и монтажа вентиляционных отверстий, не менее важно уметь ими правильно пользоваться. По нормам СНИП, основное требование к микроклиматическим условиям в пространстве подвала – это разница температуры воздуха не более чем в 2 градуса. Обеспечить такие показатели несложно. Главное, знать об особенностях эксплуатации продухов:

  1. Зимнее и летнее время, закрывать продухи запрещается. Их закрытие приводит к повышению влажности в подполье.
  2. Для защиты от проникновения в подполье животных, используют специальные решетки или сетки.
  3. Систематически следует следить за температурными и влажностными показателями в подвале. При неблагоприятных условиях требуется увеличить количество «окон» или проверить качество теплоизоляционных покрытий подполом.

Некоторые специалисты не соглашаются с требованиями СНИП, в которых указано, что продухи следует всегда держать открытыми. Зимой, в период сильных морозов, проветривание подполья приводит к потере тепла квартир первого этажа в доме. А это, не может устраивать жильцов. Поэтому целесообразно зимой пространство подвала полностью закрывать.

Если в доме нет решеток на отдушинах, специалисты советуют прикрывать их снегом. Зимой, следует накидать вдоль стены горку снега, которая полностью закроет собой вентиляционное окно. Следует и своевременно откопать продухи весной. С активным таянием снега пространство подвала может затопить. А это только усложнит ситуацию. Лишняя влага сказывается на строительных материалах и отдельных элементах негативно. Просушить пространство уже будет сложно.

3.4.1. Организация по обслуживанию жилищного фонда должна обеспечить:

температурно-влажностный режим помещений подвалов и технических подполий, препятствующий выпадению конденсата на поверхностях ограждающих конструкций;

чистоту и доступность прохода ко всем элементам подвала и технического подполья;

защиту помещений от проникновения животных: грызунов, кошек, собак.

3.4.2. Подвалы и технические подполья должны иметь температурно-влажностный режим согласно установленным требованиям.

3.4.3. Подвалы и технические подполья должны проветриваться регулярно в течение всего года с помощью вытяжных каналов, вентиляционных отверстий в окнах и цоколе или других устройств при обеспечении не менее, чем однократного воздухообмена.

Продухи в цоколях зданий должны быть открыты. Проветривание подполья следует проводить в сухие и не морозные дни.

3.4.4. В случае выпадения на поверхностях конструкций конденсата или появления плесени необходимо устранить источники увлажнения воздуха и обеспечить интенсивное проветривание подвала или технического подполья через окна и двери, устанавливая в них дверные полотна и оконные переплеты с решетками или жалюзи.

В подвалах и подпольях с глухими стенами при необходимости следует пробить в цоколе не менее двух вентиляционных отверстий в каждой секции дома, расположив их в противоположных стенах и оборудовав жалюзийными решетками или вытяжными вентиляторами.

3.4.5. Входные двери в техническое подполье, подвал должны быть закрыты на замок (ключи хранятся в организациях по содержанию жилищного фонда, ОДС, у дворника, рабочих, проживающих в этих домах), о месте хранения делается специальная надпись на двери.

Доступ к транзитным инженерным коммуникациям, проходящим через помещения, представителей соответствующих организаций по обслуживанию жилищного фонда и городского коммунального хозяйства должен быть обеспечен в любое время суток.

3.4.6. Не допускается устраивать в подвальных помещениях склады горючих и взрывоопасных материалов, а также размещать другие хозяйственные склады, если вход в эти помещения осуществляется из общих лестничных клеток.

3.4.7. На все проемы, каналы и отверстия технического подполья должны быть установлены сетки (размер ячейки 0,5 см), защищающие здания от проникновения грызунов.

3.4.8. В соответствии с санитарными нормами и правилами организация по обслуживанию жилищного фонда должна регулярно проводить дератизацию и дезинфекцию по уничтожению грызунов и насекомых в местах общего пользования, подвалах, технических подпольях.

Продухи являются техническими отверстиями в цокольной части дома, расположенными над уровнем земли. Их делают для проветривания подпола домов, пространств под первыми этажами.

В эксплуатации жилого дома обустройство такого воздухообмена очень важно, поскольку все подвальные помещения предрасположены к сырости и скоплению влаги, которая поступает из почвы, а также возникновению плесневых поражений поверхностей и грибковых инфекций.

Опасность таких явлений приводит не только к потере конструкцией устойчивости, но и развитию у жильцов дома некоторых заболеваний, перерастающих в хронические формы.

Расположение продухов, как правило, противоположное друг другу, благодаря чему возникает сквозняк, выветривающий из подвала избыток влаги.

Особенно тщательно нужно подойти к обустройству продухов в деревянных домах, поскольку древесина более прочих материалов уязвима к воздействию воды и влаги. В подвале, кроме воды, скапливается и газ радон, который радиоактивен и достаточно опасен для здоровья человека.

В зимнее время года продухи категорически запрещено закрывать, поскольку это вызывает скопление конденсата из-за избыточной влажности. Конденсат, оседая на поверхности почвы, замерзает при первых морозах, а затем и на верхних частях основания дома и полах подвала.

Чтобы не было таких явлений, нужно сделать вентиляционные отдушины. На пол укладывается слой паронепроницаемого материала, делается вентиляция по периметру строения, а основание утепляется с прилегающими слоями грунта.

Особенности размещения и требуемое количество продухов

В СНиП 31.01*2003 в пункте 9 регламентируются размерные характеристики отверстий, особенности выполнения работ, когда обустраиваются продухи в подполье. Нормы их объема в зависимости от площади цокольной части дома. Суммарный объём вентиляционных отдушин такого типа должен составить 1/400 площади подвала.

Если местность характеризуется превышением уровня радиационного фона, то продухи в подвале нужно делать 1/150 от метража подполья.

Площадь продухов в подвале на один квадратный метр общей площади подпольного помещения не может быть менее 0,0,5 метра. Если учесть экономию сметы при строительстве дома, то продухи в цоколе делаются 0,85 м на один квадратный метр подвального помещения.

Если отверстия будут большего диаметра, то необходимо дополнительно их армировать. К примеру, продухи размером 30*30 см нужно усилить армированием по всему периметру.

По форме продух может быть любым – треугольные, прямоугольники, квадраты, круглые. Чаще всего делается форма прямоугольника, легкого в исполнении и удобного при эксплуатации. Но под пожелания заказчика можно выполнить абсолютно любую форму.

Расположение и расчет продухов в подвале нужно делать равномерным по всей протяженности основания дома. От углов строения нужно отступать 90 см по внутренней поверхности, равномерно распределяя по длине стен фундамента. Такое обустройство исключит «невентилируемые мешки» с застаиваемыми воздушными массами.

Для определения высоту продуха от линии пола необходимо определить высоту поднятия первого этажа по отношению уровня земли. Минимальный показатель должен равняться 30 см. Если отверстие делается ниже, то есть опасность проникновения паводковых вод в весенний период, а осенью или летом – атмосферных осадков, обильность которых предугадать невозможно.

В таком случае лучше превентивно сделать отверстия продухов повыше, чтобы избежать проникновения воды внутрь помещения. Для выполнения работ нужно подготовить кирпичи, доски, трубы, цементный раствор, бензопилу или ножовку.

Обустройство продухов в эксплуатируемом доме

В некоторых случаях правила строительства жилого дома грубо нарушаются лицами, не знающими тонкостей обустройства жилых помещений. Тогда при заливке фундамента не делаются вентиляционные отдушины, столь необходимые для обеспечения правильного воздухообмена в подвальном помещении.

Такой недочет вполне можно исправить в уже готовом цоколе многоквартирного дома, введенного в эксплуатацию.

Пробивка или вырезание продухов в стене может быть выполнена только профессиональными строителями, которые имеют необходимые допуски к выполнению работ, инструменты и опыт обустройства вентиляционных систем подвалов.

В таком случае вырезается отверстие диаметром 150*250 мм, а стоимость таких работ будет определяться исходя из материалов основания и количества требуемых отдушин.

Если часть фундамента выступает над землей, можно сделать часть отверстий своими руками, но нужно быть готовым к сложностям и работе со специальными инструментами – стамеской, кувалдой и перфоратором.

В практике европейского строительства полы первых этажей укладываются прямо на грунт, не обустраивая подполья. Это может исключить возникновение некоторых проблем и сложностей с обустройством напольного покрытия, в случае «перекрытия».

Пол по грунту в техподполье не подвержен перенасыщению влагой, на нем не образуется конденсат и не возникает плесень. Такая технология сократит строительные расходы за счет снижения высоты постройки.

Технически это выполнимо лишь в случае вентиляционных отдушин в фундаменте. Если в самом помещении подвала будет слишком холодно, нужно сделать утепление перекрытий, но не закрывая при этом продухи.

Вентиляция в подвале деревянного дома

В многоквартирных, как и в частных, домах из дерева необходимо сделать достаточное количество продухов в подвале. Делаются они, как правило, в закладных брусьях, вырубаясь между первым и вторым венцами.

Если сооружение будет каркасным, то вентиляционный проем закладывают между основанием дома и первым рядом бревен. В пользу такого устройства работает и расположение основания выше земли на 40 см.

В деревянном доме установка продухов начинается с разметки вентиляционного проема, после чего делается сквозной пропил в бревне пилой или ножовкой. После выполнения работ можно оформить пространство досками, из которых делается короб требуемого размера. Его предназначение — скрыть срезы.

Если постройка дома выполняется из кирпича, то нужно оставить отверстие размером в половину кирпича по высоте и длиной в один кирпич. Вентиляционные каналы такого типа делаются при обустройстве и возведении фундамента. На этом этапе берется пластиковая труба, которая по ширине будет равно опалубке при заливке фундамента.

Все соединения труб соединяют герметично, чтобы внутрь не попал цементный раствор. Трубы устанавливают в опалубку так, чтобы они отставали от краев на 10 см, а внутрь засыпают песок, чтобы избежать трещин и деформаций.

«>

Как называются окна в подвале жилого дома —

Обустройство продухов в подвале жилого дома по СНиП

В подвале любого жилого многоквартирного дома важно обеспечить качественное проветривание. Его цель – удаление влажного воздуха, который образовывается в техподполье из-за процесса конденсации. Основную роль в борьбе с повышенной влажностью играют продухи. Правильный расчет продухов подполья многоквартирных домов позволяет обеспечить наиболее эффективный воздухообмен в пространстве подвалов. Но, нельзя забывать и о том, что все расчеты и монтаж вентиляции должны соответствовать документации СНИП. С их помощью, обустройство и эксплуатация продухов принесет желаемый эффект.

Продухи в подвале обеспечивают проветривание дома

Необходимость

Нужны ли продухи: необходимо разобраться в необходимости применения самой вентиляции подпольного пространства. В подвалах, технических этажах или даже в погребе многоквартирных жилых домов имеется свой микроклимат.

Температура воздуха, а также влажность в таком пространстве отличается от климатических показателей на улице. Это приводит к повышению влажности в помещении. А такие микроклиматические условия являются идеальными для образования плесени и гнили на поверхностях строительных материалов. Если в пространстве подполья установлен металлический трубопровод для подачи воды – он страдает от коррозии. Вывод один — любое строение без продухов подпола будет иметь меньший срок эксплуатации.

Продухи в подвале являются основным оборудованием вентиляционной системы естественного типа. Они применяются для всех типов построек, от общественных зданий до технических строений. Главное, придерживаться определенных стандартов, которые имеют строительные нормы и правила (СНиП).

Основная и самая ответственная часть снабжения жилища вентиляцией подвала – это проведение предварительного расчёта площади вентиляционных отверстий. От правильности этих работ будет зависеть качество полученного воздухообмена. Естественная тяга уменьшает риск накопления газа радона в помещении техподполья. Этот газ выделяется из почвы и несет огромный вред для человеческого организма, так как он радиоактивен.

Особенности обустройства

Для чего нужны продухи в фундаменте ясно. Они являются основными элементами устройства вентиляции, которая необходима для удаления в подполе влажного воздуха, а также природного газа радона. Но качество самого процесса проветривания зависит от того, полностью ли были соблюдены при расчете требования СНИП. При любой строительной деятельности проектировщики должны руководствоваться такими особенностями:

  1. Приточные и вытяжные вентиляционные отверстия должны располагаться на противоположных друг другу стенах фундамента.
  2. Площадь одного продуха должна быть не меньше 0,05 м², и не больше – 0,85 м². Отверстия с большей площадью необходимо армировать.
  3. Общая площадь продухов во всем доме должна равняться 1/400 от площади техподполий. А при расположении сооружений в местах с повышенной радиоактивностью – 1/150.

Вентиляция подполья требует равномерного расположения продушин. Главное, избежать появления невентилируемых зон. Для этого нужен дополнительный расчет архитектурных особенностей здания, определяющий особенности фундамента, наличие в нем перегородок и закрытых пространств. Все этапы обустройства многоквартирных домов вентиляцией должны проводиться на первых этапах строительства. А это облегчает не только работу над расчетом, но и монтажом продухов подполья.

Важно правильно рассчитать высоту места расположения отверстий. Этот параметр зависит от высоты цоколя здания.

Но, чаще всего при работах с фундаментом, к устройству продухов подходят на ранних этапах строительства. Поэтому во время заливки, короб под будущие «окна» закладывают не менее чем в 30 см от земли.

Правильное расположение продухов в подвале, по требованиям СНиП, обеспечивает беспрепятственное движение воздуха под полом. Поэтому в подвалах жилых домов, «окна» располагают симметрично. То есть их количество должно быть четным. А для того чтобы в пространстве фундамента не было невентилируемых зон, крайние от угла продухи должны быть установлены на расстоянии от внутреннего угла здания не более чем 90 см.

Внешние характеристики

Продухи позволяют надолго продлить срок службы отдельных строительных сооружений, а также обезопасить жилые квартиры от распространения плесени. Подвалы, в которых вентиляция не справляется со своими обязанностями, всегда влажно и тепло, а это может привести к серьезным проблемам. Но есть и еще один фактор, который для владельцев жилища важен не меньше, чем удаление влаги – это эстетические особенности продухов.

Необходимость закрыть или спрятать огромные «окна», связанные с подвалом, связаны с неприятным видом элемента вентиляции. Внешне, отверстие, как пробоина в глухой бетонной или кирпичной стене. Но, сделав правильный выбор по декорированию этого устройства, можно одновременно «убить двух зайцев», не только украсив, но и придав элементу дополнительную функцию. И одним из таких элементов является накладная решетка. Добавив в устройство продухов такие элементы, можно защитить жилой дом от проникновения в подвал грызунов и бездомных животных.

Накладная решетка прикроет неэстетичный продух

Установка своими руками

Иногда, рабочие забывают о необходимости вентиляции фундамента, особенно когда человек стоит свое жилище сам, своими руками. Хозяину дома следует обратиться к специалистам, которые быстро и качественно исправят «ошибки», полученные при строительстве. Не каждый человек готов отдать немалую сумму за хоть и тяжелую, но недлительную работу. Если есть в хозяйстве необходимые инструменты, можно справиться и самому. Для проделывания продухов в твердом фундаменте понадобятся:

  • перфоратор;
  • набор буров;
  • болгарка с диском по бетону;
  • молоток;
  • стамеска.

Первое, что следует сделать – определить точное местоположение продухов и отметить их на стенке фундамента. Постепенно, пользуясь набором инструментов, следует вырезать, высверливать и выбивать сквозное отверстие в стене. Главное, пользоваться кувалдой аккуратно, так как от сильных ударов ею, по остальной части бетонной ленты могут пойти трещины.

Основное преимущество самостоятельного проделывания продухов – дешевизна. Специализированные фирмы, за такие услуги возьмут немалую сумму. Так как, кроме количества и размера окон, в смету они включают и толщину самой стенки.

Правила эксплуатации

Кроме расчета и монтажа вентиляционных отверстий, не менее важно уметь ими правильно пользоваться. По нормам СНИП, основное требование к микроклиматическим условиям в пространстве подвала – это разница температуры воздуха не более чем в 2 градуса. Обеспечить такие показатели несложно. Главное, знать об особенностях эксплуатации продухов:

  1. Зимнее и летнее время, закрывать продухи запрещается. Их закрытие приводит к повышению влажности в подполье.
  2. Для защиты от проникновения в подполье животных, используют специальные решетки или сетки.
  3. Систематически следует следить за температурными и влажностными показателями в подвале. При неблагоприятных условиях требуется увеличить количество «окон» или проверить качество теплоизоляционных покрытий подполом.

Некоторые специалисты не соглашаются с требованиями СНИП, в которых указано, что продухи следует всегда держать открытыми. Зимой, в период сильных морозов, проветривание подполья приводит к потере тепла квартир первого этажа в доме. А это, не может устраивать жильцов. Поэтому целесообразно зимой пространство подвала полностью закрывать.

Если в доме нет решеток на отдушинах, специалисты советуют прикрывать их снегом. Зимой, следует накидать вдоль стены горку снега, которая полностью закроет собой вентиляционное окно. Следует и своевременно откопать продухи весной. С активным таянием снега пространство подвала может затопить. А это только усложнит ситуацию. Лишняя влага сказывается на строительных материалах и отдельных элементах негативно. Просушить пространство уже будет сложно.

Окна в подвале и на цокольном этаже

При возведении загородного дома с цокольным этажом домовладельцы часто не уделяют внимания такой конструктивной особенности, как подвальные окна. Их либо не делают вообще, либо попросту заколачивают или закрывают отделочными материалами. Такой подход в корне неверен, в силу ряда преимуществ, которые дает наличие правильно сделанных цокольных окон.

К примеру, в солнечную погоду всего 2-3 небольших окна смогут с легкостью осветить подвальное помещение, что исключит необходимость использования электрических ламп. В помещении с естественным освещением комфортно находиться, да и декоративные свойства оконных проемов нельзя сбрасывать со счетов.

При устройстве цокольных окон зачастую возникают некоторые трудности, однако, все они разрешимы, если подойти к делу вдумчиво.

В процессе остекления подвальных этажей, следует учитывать различные факторы, которые будут непосредственным образом влиять на продолжительность эксплуатации конструкций. Основной особенностью подвального этажа в этом случае является то, что окна будут расположены достаточно низко относительно земли (порой не выше 10-20 см), поэтому им придется противостоять серьезным внешним воздействиям, в частности, высокой влажности.

Сочетание естественного освещения с искусственным.

Исходя из вышесказанного, не стоит использовать в качестве материала для окон в подвале обычную древесину. Дешевый деревянный профиль для цокольного этажа не подходит, так как имеет массу недостатков (начиная от ссыхания в жару и теплую погоду и заканчивая чрезмерным увлажнением в дождливые дни). Для цоколя можно использовать только современные конструкции, обработанные специальными составами и рассчитанные на подобные нагрузки.

Особенности подвальных цокольных окон

В большинстве случаев, окна в подвале имеют куда меньший размер, чем остальные оконные конструкции в доме. Кроме того, в месте их монтажа очень большая толщина стен, поэтому свет в подвальную часть дома будет проникать под острым углом.

  • Если вам кажется, что освещение на цокольном этаже плохое, то обязательно протрите и прочистите стекла, потому что загрязнение поглощает до 60% солнечных лучей. Помимо этого, нужно учитывать, что белый цвет конструкции профиля и откосов будет отражать большее количество света.
  • Наличие окон на цокольном этаже должно быть предусмотрено еще на этапе проектирования загородного дома. Также следует предусмотреть приямки, или специальные ниши, наличие которых позволит увеличить поверхность окна в 1.5-2 раза.
  • Дополнительно над окном рекомендуется сделать небольшой козырек, чтобы ниши не замусоривались и в них не попадали атмосферные осадки. Можно рассмотреть вариант с устройством козырьков из поликарбоната, которые отлично справляются с дождевыми осадками, а также легко очищаются при необходимости.

Прозрачный пластиковый козырек защищает приямок от воды и загрязнений.

Пластиковые

ПВХ-профиль, используемый для устройства оконных конструкций, имеет достаточно большие размеры. Однако за счет своих характеристик именно такие конструкции считаются самыми популярными. Сегодня на рынке можно встретить и такие пластиковые профили, которые способны увеличить световой проем на 10-15%, не утратив при этом жесткости и своих тепловых свойств.

Если вы хотите остеклить пластиковым профилем окна на цокольном этаже, то дополнительные 10% будут очень существенным прибавлением. Специалисты рекомендуют использовать пластиковые конструкции в подвалах в тех случаях, когда цокольный этаж расположен наполовину над уровнем земли. Тогда вы сможете приобрести несколько небольших окон стандартных размеров по демократичной цене, без проблем установив их в своем доме самостоятельно. Кроме того, необходимо чтобы пластиковые окна имели открывающиеся створки. Это связано с тем, что цокольный этаж нужно систематически проветривать, чтобы на стенах и перекрытиях помещения не образовывался конденсат.

При устройстве пластиковых окон на цокольном этаже очень важно предусмотреть наличие гидроизоляционного и теплоизоляционного слоев в местах, где профиль будет соприкасаться с материалом стен цоколя. Многие специалисты рекомендуют использовать пенополиуретан, однако, это дорогостоящее решение, хоть и самое эффективное в данном случае.

Пластиковый профиль — оптимальный вариант для подвального помещения.

Алюминиевые

Как правило, алюминиевый профиль при устройстве подвальных окон практически не используется. Это связано с тем, чтобы алюминиевые окна подходят для цокольного этажа только в том случае, если помещение является неотапливаемым. Например, если в подвале установлена котельная или оборудован склад. В этом случае алюминиевый профиль станет неплохим решением для остекления.

Если цокольный этаж используется в качестве жилого или рабочего помещения, то рекомендуется найти подходящий вариант с пластиковым профилем. Алюминиевый профиль не способен эффективно защищать подвальное помещение от проникновения холодного воздуха.

Алюминиевые окна, как правило, дешевле пластиковых, однако, они обладают достаточно высокими показателями теплопередачи. Именно поэтому алюминиевый профиль используется не более чем в 15% случаев для остекления подвальных помещений в загородных домах. Рынок алюминиевых профилей достаточно разнообразен, поэтому можно будет без проблем найти подходящее для своего дома решение.

Деревянные

Как правило, деревянный профиль для остекления помещений с потенциально высокой влажностью не используется. На цокольном этаже из-за постоянного воздействия влаги и теплого воздуха достаточно влажно. Именно поэтому не рекомендуется устанавливать в нем деревянные окна.

В последние годы на рынке можно найти множество различных деревянных профилей, созданных по инновационным технологиям, что позволяет успешно противостоять воздействию влаги на протяжении многих лет. Деревянный оконный профиль, созданный по новым технологиям, ламинируется, покрывается жидкими полимерами, обрабатывается специальными составами, поэтому он не требует косметического ремонта после нескольких лет эксплуатации.

Окна такого типа могут быть приспособлены под стеклопакеты самой разной толщины. Помимо этого, современный деревянный профиль может похвастать повышенными тепловыми характеристиками, а также многими другими свойствами, которые характерны для самых дорогих пластиковых оконных конструкций.

Нельзя не отметить, что на цокольном этаже деревянные окна будут смотреться очень привлекательно и эстетично. Также это является великолепным дополнением экстерьера, если дом построен из древесины или бруса.

Можно ли сделать окна в уже построенном цоколе?

Все отверстия в цокольной части здания (как под окна, так и под вентиляцию) должны быть предусмотрены еще на стадии проектирования. Для небольшого подвала вполне хватит 2-3 окон среднего размера, которые будут освещать помещение, позволяя вам экономить на электричестве.

Если в построенном доме не было предусмотрено окон для цокольного этажа, то исправить ситуацию можно. Однако сделать это сложно, потому что при создании оконных проемов в конструкции будут повреждены гидроизоляционные и теплоизоляционные слои. Поэтому необходимо будет заново изолировать поверхность, уделив особое внимание местам соприкосновения оконного профиля с материалом цоколя.

Тип оконного профиля должен выбираться в зависимости от специфических особенностей конструкции загородного дома и возможностей хозяина. Конечно, если есть возможность (и конструкция позволяет), необходимо установить пластиковые окна с максимальным просветом. Помимо этого, обязательным является монтаж небольших козырьков, что позволит не только защитить оконные конструкции от воздействия осадков, но и увеличить количество пропускаемого света.

Главный редактор сайта, инженер-строитель. Окончил СибСТРИН в 1994 году, с тех пор отработал более 14 лет в строительных компаниях, после чего занялся собственным бизнесом. Владелец компании, занимающейся загородным строительством.

Подвальные окна — виды и выбор, способы освещения подвалов

Почти каждый жилой дом — как дом на одну семью, так и дом на несколько семей — оборудован подвалом. Назначение этих подземных помещений и их размеры различны. В большинстве случаев подвалы снабжены подвальными окнами, тип и размеры которых зависят от того, как помещения заняты, и от того, как они расположены относительно земли. Подвальные окна также могут быть использованы в качестве гаражных или хозяйственных окон.

Подвальные окна — самая важная информация

Подвальные помещения — это комнаты, этаж которых находится как минимум на одной стороне здания под землей. Подвалы могут быть маленькими, тесными и темными или большими, просторными и светлыми, использоваться для хранения овощей.

Эти помещения могут быть использованы в качестве складских помещений, подсобных помещений, квартир или магазинов, ресторанов, офисов и других деловых объектов. От использования этого пространства во многом зависит то, какие окна следует выбирать.

В случае подвала обычно устанавливают распашные или откидные окна из пластиковых ПВХ или металлических окон высотой около 500 мм. Подвальные окна также можно защитить с помощью специальных металлических решеток для защиты окон.

Чтобы окно в подвале работало хорошо, мы должны запомнить несколько очень важных правил. Первое из них заключается в том, что подвальное окно должно соответствовать условиям изоляции.

Также следует обратить особое внимание на герметичность подвального окна и обратить внимание на его хорошую установку. Способ его установки зависит от конструкции и расположения этого окна. Однако для того, чтобы окно давало хорошее освещение, нужно стремиться установить окно максимальных размеров.

В случае подвального окна, размеры которого ограничены, особенно высота, мы можем использовать окна большой ширины для этой цели. Также важно, чтобы подвальное окно было защищено от взлома. Здесь могут помочь специальные металлические защитные решетки для подвальных окон. Защитные решетки можно приобрести отдельно и установить самостоятельно, но в некоторых комплектах окон они также доступны вместе с окном.

Подвальные окна — виды

Окна в подвалах, расположенных над землей

В жилых зданиях, как многоквартирных, так и односемейных, обычно подвальные окна расположены над уровнем земли. В этом случае лучше всего использовать распашные, наклонные или распашные окна. Окна этого типа доступны на рынке в деревянном, стальном или пластиковом исполнении.

Стоит также отметить, что в старых строительных подвалах в основном не отапливаются. В результате мы можем установить окна, которые не имеют хороших параметров изоляции для подвалов в старых блоках или многоквартирных домах.

Однако в последнее время все чаще встречаются пассивные и энергоэффективные конструкции, и, таким образом, все больше внимания уделяется вопросу энергоэффективности. В результате, также подвальные окна, особенно в новых зданиях, должны отвечать ряду требований, вытекающих также из правил, касающихся коэффициента теплопередачи.

Размеры подвальных окон невелики, особенно их высота должна быть менее 500 мм. Эти окна имеют классическую конструкцию, чаще всего можно найти окна ПВХ для подвалов, но также популярны окна со стальными или деревянными конструкциями. Чаще всего такие подвальные окна не обладают противовзломными свойствами.

Тем не менее, есть открытые подвальные окна с конструкцией, которая повышает устойчивость к взлому. Окна с такими свойствами представляют собой одностворчатые и двухстворчатые стальные окна, которые оснащены открытыми или неоткрытыми защитными решетками для подвальных окон. Эти решетки имеют дополнительную защиту, которая препятствует балансировке крыльев. Окна этого типа застеклены одиночным стеклом, минимальная толщина которого составляет 4 мм.

На рынке также имеются подвальные окна, которые имеют повышенную теплоизоляцию. Крылья таких окон чаще всего изготавливаются из ПВХ пластика. Крылья могут быть трехкамерными, четырехкамерными или пятикамерными. Они также часто оснащены двойным уплотнением. Остекление таких окон выполнено из изолирующего однокамерного вала. Другой тип окон, используемых в подвале, — угловые окна подвала. Преимущество этого типа окон состоит в том, что они приносит относительно много света в подвал.

Окна в подвалах, расположенных под землей

В подвалах, окна которых находятся ниже уровня земли, обычно используются окна с аналогичными параметрами и свойствами, как в подвалах с окнами выше уровня земли. Однако следует помнить, что если наш подвал полностью находится ниже уровня земли, мы также должны сделать бетонную или кладочную яму, дно которой должно быть приблизительно на 200 мм ниже нижнего края окна. На дне должна быть установлена специальная дренажная решетка, которая направляет воду, поступающую из осадков, в водосточную трубу.

В последние годы все большую популярность набирает продукт, задачей которого является освещение подвала. Этот продукт называется оконным светом и сделан из пластика. Он характеризуется высокой устойчивостью к неблагоприятным погодным условиям и очень хорошей структурной прочностью. Нижняя часть прожектора оснащена специальным сливным отверстием для отвода дождевой воды, а его верхняя часть изготовлена из стальной проволоки, которая предназначена для придания жесткости конструкции и защиты от возможных взломов.

Еще один способ осветить подвал окном ниже уровня земли — это также специальный трубчатый световой люк. Он выполнен из гибкой трубки, которая с внутренней стороны облицована отражающим материалом, а входное отверстие закрыто прозрачным куполом.

Однако недостатком этого решения является то, что оно не позволяет проветривать подвал. Некоторые конструкции трубчатых световодов позволяют прикрепить к ним лампочку. Это устройство вносит меньше света в подвал, чем традиционные окна, но оно намного дешевле, чем их.

Окна в подвале и на цокольном этаже

При возведении загородного дома с цокольным этажом домовладельцы часто не уделяют внимания такой конструктивной особенности, как подвальные окна. Их либо не делают вообще, либо попросту заколачивают или закрывают отделочными материалами. Такой подход в корне неверен, в силу ряда преимуществ, которые дает наличие правильно сделанных цокольных окон.

К примеру, в солнечную погоду всего 2-3 небольших окна смогут с легкостью осветить подвальное помещение, что исключит необходимость использования электрических ламп. В помещении с естественным освещением комфортно находиться, да и декоративные свойства оконных проемов нельзя сбрасывать со счетов.

При устройстве цокольных окон зачастую возникают некоторые трудности, однако, все они разрешимы, если подойти к делу вдумчиво.

В процессе остекления подвальных этажей, следует учитывать различные факторы, которые будут непосредственным образом влиять на продолжительность эксплуатации конструкций. Основной особенностью подвального этажа в этом случае является то, что окна будут расположены достаточно низко относительно земли (порой не выше 10-20 см), поэтому им придется противостоять серьезным внешним воздействиям, в частности, высокой влажности.

Сочетание естественного освещения с искусственным.

Исходя из вышесказанного, не стоит использовать в качестве материала для окон в подвале обычную древесину. Дешевый деревянный профиль для цокольного этажа не подходит, так как имеет массу недостатков (начиная от ссыхания в жару и теплую погоду и заканчивая чрезмерным увлажнением в дождливые дни). Для цоколя можно использовать только современные конструкции, обработанные специальными составами и рассчитанные на подобные нагрузки.

Особенности подвальных цокольных окон

В большинстве случаев, окна в подвале имеют куда меньший размер, чем остальные оконные конструкции в доме. Кроме того, в месте их монтажа очень большая толщина стен, поэтому свет в подвальную часть дома будет проникать под острым углом.

  • Если вам кажется, что освещение на цокольном этаже плохое, то обязательно протрите и прочистите стекла, потому что загрязнение поглощает до 60% солнечных лучей. Помимо этого, нужно учитывать, что белый цвет конструкции профиля и откосов будет отражать большее количество света.
  • Наличие окон на цокольном этаже должно быть предусмотрено еще на этапе проектирования загородного дома. Также следует предусмотреть приямки, или специальные ниши, наличие которых позволит увеличить поверхность окна в 1.5-2 раза.
  • Дополнительно над окном рекомендуется сделать небольшой козырек, чтобы ниши не замусоривались и в них не попадали атмосферные осадки. Можно рассмотреть вариант с устройством козырьков из поликарбоната, которые отлично справляются с дождевыми осадками, а также легко очищаются при необходимости.

Прозрачный пластиковый козырек защищает приямок от воды и загрязнений.

Пластиковые

ПВХ-профиль, используемый для устройства оконных конструкций, имеет достаточно большие размеры. Однако за счет своих характеристик именно такие конструкции считаются самыми популярными. Сегодня на рынке можно встретить и такие пластиковые профили, которые способны увеличить световой проем на 10-15%, не утратив при этом жесткости и своих тепловых свойств.

Если вы хотите остеклить пластиковым профилем окна на цокольном этаже, то дополнительные 10% будут очень существенным прибавлением. Специалисты рекомендуют использовать пластиковые конструкции в подвалах в тех случаях, когда цокольный этаж расположен наполовину над уровнем земли. Тогда вы сможете приобрести несколько небольших окон стандартных размеров по демократичной цене, без проблем установив их в своем доме самостоятельно. Кроме того, необходимо чтобы пластиковые окна имели открывающиеся створки. Это связано с тем, что цокольный этаж нужно систематически проветривать, чтобы на стенах и перекрытиях помещения не образовывался конденсат.

При устройстве пластиковых окон на цокольном этаже очень важно предусмотреть наличие гидроизоляционного и теплоизоляционного слоев в местах, где профиль будет соприкасаться с материалом стен цоколя. Многие специалисты рекомендуют использовать пенополиуретан, однако, это дорогостоящее решение, хоть и самое эффективное в данном случае.

Пластиковый профиль — оптимальный вариант для подвального помещения.

Алюминиевые

Как правило, алюминиевый профиль при устройстве подвальных окон практически не используется. Это связано с тем, чтобы алюминиевые окна подходят для цокольного этажа только в том случае, если помещение является неотапливаемым. Например, если в подвале установлена котельная или оборудован склад. В этом случае алюминиевый профиль станет неплохим решением для остекления.

Если цокольный этаж используется в качестве жилого или рабочего помещения, то рекомендуется найти подходящий вариант с пластиковым профилем. Алюминиевый профиль не способен эффективно защищать подвальное помещение от проникновения холодного воздуха.

Алюминиевые окна, как правило, дешевле пластиковых, однако, они обладают достаточно высокими показателями теплопередачи. Именно поэтому алюминиевый профиль используется не более чем в 15% случаев для остекления подвальных помещений в загородных домах. Рынок алюминиевых профилей достаточно разнообразен, поэтому можно будет без проблем найти подходящее для своего дома решение.

Деревянные

Как правило, деревянный профиль для остекления помещений с потенциально высокой влажностью не используется. На цокольном этаже из-за постоянного воздействия влаги и теплого воздуха достаточно влажно. Именно поэтому не рекомендуется устанавливать в нем деревянные окна.

В последние годы на рынке можно найти множество различных деревянных профилей, созданных по инновационным технологиям, что позволяет успешно противостоять воздействию влаги на протяжении многих лет. Деревянный оконный профиль, созданный по новым технологиям, ламинируется, покрывается жидкими полимерами, обрабатывается специальными составами, поэтому он не требует косметического ремонта после нескольких лет эксплуатации.

Окна такого типа могут быть приспособлены под стеклопакеты самой разной толщины. Помимо этого, современный деревянный профиль может похвастать повышенными тепловыми характеристиками, а также многими другими свойствами, которые характерны для самых дорогих пластиковых оконных конструкций.

Нельзя не отметить, что на цокольном этаже деревянные окна будут смотреться очень привлекательно и эстетично. Также это является великолепным дополнением экстерьера, если дом построен из древесины или бруса.

Можно ли сделать окна в уже построенном цоколе?

Все отверстия в цокольной части здания (как под окна, так и под вентиляцию) должны быть предусмотрены еще на стадии проектирования. Для небольшого подвала вполне хватит 2-3 окон среднего размера, которые будут освещать помещение, позволяя вам экономить на электричестве.

Если в построенном доме не было предусмотрено окон для цокольного этажа, то исправить ситуацию можно. Однако сделать это сложно, потому что при создании оконных проемов в конструкции будут повреждены гидроизоляционные и теплоизоляционные слои. Поэтому необходимо будет заново изолировать поверхность, уделив особое внимание местам соприкосновения оконного профиля с материалом цоколя.

Тип оконного профиля должен выбираться в зависимости от специфических особенностей конструкции загородного дома и возможностей хозяина. Конечно, если есть возможность (и конструкция позволяет), необходимо установить пластиковые окна с максимальным просветом. Помимо этого, обязательным является монтаж небольших козырьков, что позволит не только защитить оконные конструкции от воздействия осадков, но и увеличить количество пропускаемого света.

Главный редактор сайта, инженер-строитель. Окончил СибСТРИН в 1994 году, с тех пор отработал более 14 лет в строительных компаниях, после чего занялся собственным бизнесом. Владелец компании, занимающейся загородным строительством.

Приямок — это углубления в земле, примыкающие к стене здания. Назначение и обустройство приямков

Подвальное помещение, как правило, находится на уровне цоколя и фундамента. Довольно часто его оснащают небольшими окнами, располагающимися на уровне земли. Для большего освещения эти проемы могут располагаться даже ниже уровня грунта. При этом обязательным условием выступает выполнение приямков в подвале. О них и пойдет речь ниже.

Назначение приямков

Приямок – это углубление в почве, которое примыкает к стене основного здания. С помощью этих элементов удается увеличить доступ внутрь дополнительного солнечного света и гарантировать отведение воды при выпадении осадков. Обычно такие дополнения обладают прямоугольной, реже – трапециевидной или полукруглой формой. С одной стороны имеется проем, который может быть оконным или входным. Приямки требуются не только для обеспечения световых условий, но и аэрации подвальных и цокольных помещений.

Обустройство приямков

Приямок – это часть здания. Если цокольное помещение вы решили дополнить таким узлом, то необходимо ознакомиться с поэтапным процессом проведения работ. Такие конструкции являются обязательными, когда окна находятся в 20 см над поверхностью. Если пренебречь этим правилом, то подвальное помещение может оказаться затоплено, что особенно актуально при таянии снега и при весенних паводках.

Работы по устройству приямка необходимо начинать с выполнения небольшой ямы. Профессионалы рекомендуют делать ее таким образом, чтобы площадь пола была равна примерной площади окна. Эти параметры являются оптимальными для таких конструкций. Выкапывать яму необходимо определенной длины, которая должна оказаться больше в 1,5 раза по сравнению с самим окном.

Яму следует расположить у стены дома. Приямок – это конструкция, которая может иметь определённую форму. Этот параметр выбирается с учетом предпочтений владельца недвижимости. Большинство потребители выбирает прямоугольную форму, так как это экономит наружное пространство территории. Глубина ямы должна быть такой, чтобы пол находился ниже крайней части проема на 25 см.

Рекомендации по проведению работ

На этапе обустройства приямка необходимо позаботиться об отводе воды. Для этого в центральной части ямы следует пробурить скважину, глубина которой составит 1,5 м. Внутрь вставляется гофрированная труба. Такой дренаж можно вывести на уровень подсыпки фундамента и увести под стену.

Отвод можно обеспечить в колодец или общий слив, но только в том случае, если таковые предусмотрены. Обычно проекты жилых домов создаются с учетом приямков, последние из которых должны иметь точные размеры. В продаже можно встретить заводские приямки с защитной решеткой, которая предполагает размещение конструкции вровень с поверхностью грунта.

Формирование стен

На этом этапе следует создать опалубку из досок, которая позволит осуществить заливку стен. Их толщина должна составить 15 см или больше. Приямок может находиться вровень с землей, тогда он будет принимать сточные воды. Можно выполнить порожек, размеры которого могут быть равны пределу от 15 до 20 см.

Для таких конструкций армирование почти не используется, так как габариты довольно малы и не будут предусматривать больших нагрузок. Однако следует обеспечить связку с внешней стеной постройки с помощью вбивания длинных гвоздей наполовину. Обустраивая приямок в подвале, вы должны осуществить утепление нижней части стены, что позволит снизить теплопотери у окна. Дополнительно следует уложить слой гидроизоляции из плёнки. Она выводится в сток.

Для справки

Сегодня в продаже можно отыскать готовые приямки. Их стоимость приемлема, а конструкция позволяет минимизировать работы, сводя их к подготовке котлована. Такие устройства требует детального изучения инструкции по монтажу, так как отдельные модели обладают своими техническими требованиями и особенностями.

Приямок – это конструкция, при заливке которого в бетон следует добавить небольшое количество жидкого стекла, что позволит защитить материал от воздействия влаги. Дополнить систему можно небольшим бордюром, который будет обеспечивать дополнительную защиту от дождя и не позволит влаге попасть в приямок.

Дно конструкции должно иметь определенный уклон, который следует направить в сток. Его следует закрыть решеткой приямка, что позволит исключить вероятность засорения. Если конструкцию вы планируете выполнить своими руками, то после застывания бетона его следует обработать антибактериальной пропиткой. Это снизит риск развития плесени и грибка.

Совет специалиста

Перед началом работ по заливке рекомендуется защитить стыки с постройкой и швы слоем гидроизоляции. Это защитит здание, подвал и другие конструкции от сырости.

Заключительные работы

Этот этап является достаточно важным, от него порой зависит безопасность людей в доме. Это объясняется тем, что приямок находится на уровне грунта и небольшой порог не способен защитить от случайного падения. Поэтому формируются специальные конструкции, имеющие определенное назначение.

Специалисты рекомендуют изготавливать металлические решетки из оцинкованного железа или нержавейки, которые способны выдержать вес человека. Иногда они претерпевают и массу машины. Многие выполняют дизайнерские изделия, подвергая их хромированию или воронению. В итоге им удается получить конструкцию приямка, который становится настоящим произведением искусства и украшением фасада.

Над приямком можно создать козырьки, которые будут защищать пространство от дождевой воды. Такие конструкции снижают степень проникновения солнца в помещение. Если выбирать готовые изделия, то подобный вопрос уже будет решен. Поэтому покупателю следует выбрать лишь понравившийся вариант. Защитное ограждение приямка следует хорошо зафиксировать на стенах и доме. Такие конструкции исключают падение, а внешний их вид обычно – на втором месте.

Заключение

Приямок выступает в качестве необходимой части зданий и сооружений. Он должен обладать определенными параметрами. Но технология проведения работ обычно не сопровождается сложностями, что касается даже тех мастеров, которые не имеют определенных навыков.

Почему вы должны держать все вентиляционные отверстия в доме открытыми

Когда дело доходит до отопления дома, закрытие вентиляционных отверстий в неиспользуемых комнатах скорее вредно, чем полезно. Поскольку на отопление и охлаждение приходится 50 процентов вашего счета за электроэнергию каждый месяц, важно оставлять открытыми вентиляционные отверстия в каждой комнате в доме, чтобы сократить расходы на электроэнергию.

Понимание того, как работает вентиляция

Дома работают в вакууме с контролируемой фильтрацией, которая сохраняет воздух чистым и прозрачным.Это означает, что ничто не перемещает воздух внутри. Воздуходувка обеспечивает циркуляцию воздуха по всему дому. Циркулирующий воздух перераспределяет тепло, сбрасывая его в змеевики конденсатора или забирая из печи.

Воздуходувки работают с двумя типами двигателей:

1. Регулируемый двигатель. Регулируемый двигатель может регулироваться в зависимости от давления в доме.

2. Двигатель с одинаковой скоростью. Двигатель работает с одинаковой скоростью независимо от внешних условий.Этот мотор менее сложен и немного дешевле, поэтому чаще встречается в домашних условиях.

Двигатели, работающие с одинаковой скоростью, не всегда работают эффективно, потому что они не могут приспособиться к давлению в доме. Вот почему в вашем доме есть система вентиляционных отверстий и регистров для перемещения воздуха через здание.

Когда вы закрываете вентиляционное отверстие, вы уменьшаете количество каналов, доступных для перемещения. Циркуляция воздуха ограничена.

Проблемы с давлением воздуха

Ваша система кондиционирования воздуха разработана с учетом потребностей вашего дома.Количество воздуха, которое может перемещать ваш вентилятор, соответствует скорости потока вашей вентиляционной системы и размеру вашего дома. Следовательно, уменьшение воздушного потока является проблемой для эффективного обогрева.

Если ваша топочная система оснащена стандартным двигателем и вентилятором, повышенное давление заставляет воздух течь с меньшей скоростью, что приводит к проблемам с теплопередачей. Кроме того, повышенное давление означает, что избыточный горячий воздух уйдет через существующие утечки или вызовет новые утечки в вашем воздуховоде.

Однако, если у вас двигатель с регулируемым приводом, снижение расхода воздуха не будет проблемой. Двигатель вентилятора будет увеличивать поток воздуха независимо от давления. Однако регулируемым двигателям все равно приходится работать усерднее, чтобы компенсировать уменьшение воздушного потока из-за закрытых вентиляционных отверстий. Дополнительные работы сократят срок его службы и будут стоить вам больше денег на обслуживание и ремонт, а также более высокие счета за коммунальные услуги.

Повышенный теплообмен

Еще одним недостатком закрытия вентиляционных отверстий в доме является аномальный теплообмен.Когда воздушный поток уменьшается, воздух не обновляется достаточно быстро для нормального теплообмена. Горячий воздух поступает в комнату с меньшей скоростью, что приводит к более холодной окружающей среде и, следовательно, к увеличению продолжительности цикла работы печи.

В системе отопления пониженная скорость потока означает, что температура теплообменника будет повышаться по мере того, как воздух вокруг него остается более горячим. Увеличение тепла может привести к растрескиванию нагревательного змеевика или теплообменника из-за продолжающегося тепла.

Откройте все вентиляционные отверстия в вашем доме

Решение этих проблем — просто держать открытыми вентиляционные отверстия в доме.Открыв вентиляционные отверстия, вы уменьшите повышение давления, тепловыделение и несбалансированную циркуляцию воздуха.

Вы также можете очистить воздуховоды или печь, чтобы воздух правильно проходил через ваш дом.

Служба чистки воздуховодов в Миннеаполисе

Если вам нужно почистить воздуховоды дома, свяжитесь с Dust Doctors сегодня. Мы предлагаем широкий спектр услуг по очистке воздуха, включая полную очистку воздуховодов для жилых домов в Миннеаполисе, штат Миннесота.

Чтобы запланировать обслуживание, свяжитесь с нами сегодня по телефону 651-319-9777.

Свяжитесь с нами для получения дополнительной информации

Fixit: Что делать, когда в подвале прохладно, а в остальном жарко

Q У нас двухэтажный дом, а летом в подвале холодно. Есть ли способ направить этот холодный воздух в остальную часть дома и свести к минимуму использование кондиционера? Мы запустили вентилятор печи, который подает часть холодного воздуха на более теплые верхние этажи, но у него гораздо больше возможностей.Можем ли мы вырезать отверстие в воздуховоде холодного воздуха, чтобы он мог забирать воздух прямо из подвала? Зимой его можно было заклеить крышкой и лентой. Если да, то где лучше всего это сделать?

A Ваше предложение представляет собой интересный подход к знакомой летней ситуации, но оно может иметь потенциально серьезные последствия, — сказал специалист по энергетике штата Фил Смит.По его словам, это может снизить давление воздуха в подвале до такой степени, что обычный водонагреватель будет направлять выхлопные газы в дом, а не в дымоход.

И это действительно может сработать против того, чего вы надеетесь достичь.Когда включается вентилятор печи, чтобы протолкнуть холодный воздух через канал, отверстие, которое вы описываете, будет вытягивать больше воздуха из подвала, чем из комнат. По мере того, как система пытается протолкнуть больше воздуха в помещения, которые не теряют воздух, сопротивление будет расти. В результате вы не получите желаемого комфорта при охлаждении.

Смит сказал, что необходимо рассмотреть еще несколько подходов.Добавление в подвал и приточных, и возвратных каналов позволит воздуху из подвала перемещаться без опасного дисбаланса давления. Однако это увеличило бы ваше общее потребление энергии, потому что теперь ваш подвал будет активно обогреваться зимой. Эту работу должен выполнять только профессиональный подрядчик по отоплению, который может измерить потоки воздуха на подаче, возврате, дымоходе или вентиляционном отверстии.

Или вы можете затянуть существующие воздуховоды, чтобы сделать вашу текущую систему более эффективной.Системы домашних воздуховодов различаются по плотности между подающей и обратной сторонами. Обычно сторона подачи герметична, а сторона возврата очень негерметична. Эта утечка означает, что воздуховоды работают, как описано выше, в результате чего спальни на втором этаже теплые.

Плотно загерметизируйте все швы, стыки и отверстия в обратном воздуховоде…………………………………………………………………………………………………………………………………………………………………………………………………………………….. ». Все швы, стыки и отверстия в обратном воздуховоде.Используйте металлическую изоленту (не изоленту на тканевой основе) или одобренную мастику, которая «накрашена» на швы и стыки. В любом случае ищите продукт, внесенный в список UL в качестве герметика для каналов.

Если ваш подвал закончен и у вас нет доступа к воздуховодам, вы можете нанять подрядчика, который закроет все воздуховоды от зоны печи.Исследователи из лаборатории Лоуренса Беркли, лаборатории Министерства энергетики США, разработали технологию для этого, и она доступна вам под торговой маркой Aeroseal. (См .: www.aeroseal.com).

Непрерывная работа печного вентилятора как решение вашей проблемы может быть дорогостоящим.Обычный печной вентилятор в большинстве домов потребляет много электроэнергии. Новые печи с двигателями вентиляторов с регулируемой скоростью могут сэкономить до 80 процентов и могут быть лучшим вариантом для варианта с постоянным вентилятором. Если ваш вентилятор не входит в их число, периодически запускайте его.

Присылайте свои вопросы в Fixit в редакции Star Tribune, 425 Portland Av.S., Minneapolis, MN 55488, или по телефону 612-673-7032, или по электронной почте [email protected] Предыдущие столбцы доступны на сайте www.startribune.com/fixit. К сожалению, Fixit не может предоставить индивидуальные ответы.

Шумные вентиляционные отверстия, часто встречающиеся проблемы с HVAC

Часто регистрируемые проблемы с HVAC:

Авторские права © 1997 Hannabery HVAC.Все права защищены.




Шумные вентиляционные отверстия, высокий шум:

Все вентиляционные отверстия, то есть регистры подачи, потолочные диффузоры, вентиляционные отверстия в полу и возвратные решетки, издают некоторый шум при работе системного вентилятора. Это нормально. Некоторые системы громче других. Некоторые системы намного громче других.

Например; дом с большим количеством воздуховодов для возврата воздуха, включая вентиляционные отверстия в каждой комнате, вероятно, будет тише, чем система с одной большой решеткой, врезанной непосредственно в канал возврата оборудования.В последнем нет ничего технически неправильного, это просто менее дорогая система в установке и очень простой подход к установке воздуховодов для оборудования. Обратной стороной, конечно же, является то, что он может быть громким!

Наиболее частая жалоба, которую мы получаем по этому поводу, — это возвратные вентиляционные отверстия, издающие высокий звук камертонного типа. Обычно, но не всегда, это указывает на недостаток возвратного воздуха. Система должна втягивать больше воздуха, чтобы давление и скорость увеличивались, тем самым увеличивая уровень звука.При добавлении большего количества рециркуляционного воздуха давление падает, и системе не приходится работать так тяжело, и она успокаивается.

Итак, почему у нас не хватает возвратного воздуха? Воздуховод может быть недостаточного размера или неправильно установлен. Но это также может быть просто засорение воздушного фильтра. Может, кто-то закрыл слишком много вентиляционных отверстий. Да, это тоже могло вызвать проблему. Система предназначена для перемещения определенного количества воздуха. Блокируя возвратные или приточные отверстия (все, что ограничивает воздушный поток), возникает проблема с давлением — повышается уровень шума.Мы видели, как мебель блокирует вентиляционные отверстия, ограничивая поток воздуха.

К другим шумам, связанным с вентиляцией, относятся дребезжание и / или хлопанье, которые обычно возникают из-за мусора в воздуховоде … шурупов, гвоздей, маленьких игрушек, пластика, строительных материалов, опилок и так далее. Итак, после проверки всех очевидных вещей, следующим шагом будет поручение технического специалиста проверить производительность системы.

Специалисты по обслуживанию

Hannabery могут не только проверить оборудование, но и диагностировать воздуховоды на предмет надлежащего прохождения воздуха.Наряду с системным давлением и температурным разделением, они могут проверить правильность CFM и статического давления, чтобы определить, правильно ли система перемещает воздух.

Балансировка воздуховодов

Ниже приведен список возможных причин. Пункты, отмеченные красным, обычно требуют обращения в службу поддержки. Тем не менее, элементы, отмеченные синим цветом, могут быть адресованы, а некоторые даже исправлены домовладельцем.

Помогите!

Красный = Профессиональное исправление | Синий = исправление домовладельца

  • Воздуховоды меньшего размера
  • Воздуховоды с ограниченным доступом
  • Неисправна решетка радиатора
  • Большой возврат в непосредственной близости от установки
  • Фильтр заблокирован
  • Возвратные отверстия заблокированы или закрыты
  • Приточные отверстия заблокированы или перекрыты
  • Заслонки отключения
  • Мусор в воздуховодах — может потребоваться профессиональная чистка

Имейте в виду, что информация, представленная на нашем веб-сайте, предоставляется бесплатно, и Hannabery HVAC не несет никакой ответственности в связи с предоставленной нами информацией.Мы надеемся, что эта информация поможет, но учтите, что это всего лишь приблизительные рекомендации, и не все возможные ситуации рассмотрены. Ваша система HVAC должна быть проверена и отремонтирована обученным техником.

Часто сообщаемые проблемы HVAC

Насколько комфортно вы хотите быть?

Позвоните нам по телефону 1-800-544-4328

[Должен быть в нашей зоне обслуживания]

Закон о чистоте воздуха (ионный) — Техническое обслуживание воздуховодов и воздушной системы

Он подкрадывается бесшумно и сразу повсюду.Он полностью невидим невооруженным глазом, но часто содержит потенциально опасные материалы. Это может вызвать недомогание и дискомфорт, даже не будучи обнаруженным. Что, черт возьми, это могло быть?

Это воздух — и тебе пора убрать его.

В то время как тысячи строительных проектов ведутся постоянно, типичное городское загрязнение, жир из миллионов ресторанов, домашние животные, бросающие повсюду перхоти, и более чем несколько сигарет, воздух уже является потенциальным очагом аллергенов, раздражителей и других вредных веществ. -такие приятные твердые частицы.В многоквартирном здании качество воздуха сталкивается с еще одним препятствием — он должен проходить через систему, которая часто заброшена, загрязнена и полностью устарела.

Поддержание чистоты и функциональности систем желобов, вентиляции и воздуховодов в вашем здании является первоочередной задачей — можно сказать, так же важно, как и воздух, которым мы дышим.

Зачем заботиться о воздухе?

«Меня поражает, что в квартирах за миллион долларов есть великолепные вестибюли с живыми цветами, но зачастую с самым плохим качеством воздуха в помещениях», — говорит Мария Вицци, президент Indoor Environmental Solutions, компании из Бронкса, штат Нью-Йорк, которая занимается обеспечением качества воздуха. услуги физическим лицам, управляющим компаниям и бизнесу более шести лет.По словам Вицци, проблемы с вентиляцией, надлежащий воздушный поток / качество воздуха в помещении, очистка воздуховодов, очистка мусоропровода и уплотнителя, дезинфекция и дезодорирование, видеонаблюдение и запись для обнаружения «засоров» воздушного потока, а также очистка выхлопных газов сушилки — все это шаги, которые может предпринять здание. для оценки и улучшения общего профиля качества воздуха.

Но что именно там может вызвать столько проблем? «Этому грязному воздуховоду способствует перхоть домашних животных, пылевые клещи, аллергены в воздухе, обычная домашняя пыль — или совокупность всех этих вещей, которые собираются вместе и живут в воздуховоде», — объясняет Джеффри Кренцман, директор операций по уборке The Hygienic Home, базирующейся в Хакенсаке, штат Нью-Джерси.«Это может снизить эффективность вашей системы, привести к увеличению ваших счетов и ухудшить качество воздуха в помещении. Большинство людей проводят от 60 до 90 процентов своего времени в помещении; дети и пожилые люди особенно уязвимы, особенно если у них астма. »

«Строит воздуховоды, очищающие воздух по разным причинам, первая из которых — безопасность», — говорит Крейг Берлин, президент ChuteMaster Environmental, Inc. в Нью-Джерси, национального поставщика услуг и продуктов для защиты окружающей среды внутри помещений.«Забитые воздуховоды могут создать реальную проблему безопасности в здании. В случае возникновения пожара важно, чтобы воздух реагировал так, как было задумано архитекторами. В здании есть отсеки, которые необходимо поддерживать, и которые иногда покрыты жиром. — и есть заслонки, которые иногда не работают. Очистка восстанавливает их рабочее состояние ».

Берлин соглашается с Кренцманом, добавляя, что безопасность играет важную роль во второй причине, по которой воздушные системы должны оставаться в хорошем состоянии.«Другая [причина] — это состояние здания», — говорит Берлин. «В наши дни людей беспокоит« синдром больного здания »и реальная среда в здании, особенно для пожилых и очень молодых. Исследования показывают, что они гораздо более восприимчивы к окружающей среде, поэтому важно сохранить внутреннюю среду. как можно более чистым «.

Третья причина, по которой Берлин говорит, не имеет большого отношения к безопасности — то есть, если вы не инвестор.»В-третьих, тщеславие здания. [Поддержание чистоты воздуховодов] важно для стоимости перепродажи, а также для удовлетворения арендаторов; важно содержать здание в чистоте, чтобы потенциальные арендаторы, а также те, кто уже находится в нем, были удовлетворены тем, что руководство забота о хорошо управляемом здании ».

Вицци говорит, что качество воздуха в зданиях больших городов быстро ухудшается.«Продолжительность засорения воздуховодов зависит от многих факторов», — говорит она, ссылаясь на неисправные вентиляторы, ремонт близлежащих квартир, привычки жителей к курению и другие.

«В многоквартирном жилом доме стояки [и воздуховоды] следует чистить не реже одного раза в пять лет», — говорит Вицци. «Если в квартире есть система кондиционирования, я бы ее убирали как минимум раз в два года. Мусоропроводы и уплотнители нужно чистить каждый год.У некоторых хозяйств есть два раза в год график [чистка желоба], и у них никогда не бывает проблем с тараканами, потому что они убирают буфет с едой, который лежит внутри желоба ».

Расходы на очистку вашей воздушной системы невелики по сравнению с деньгами, которые вам, возможно, придется потратить в будущем на истребители (см. Выше) или другой ремонт, который может возникнуть в результате небрежного отношения.

«Правильная чистка систем воздуховодов принесет пользу всему зданию — вестибюлю, коридорам, мусоропроводам, прачечной и особенно самим [установкам]», — говорит Дэйв Боден, директор по региональным продажам компании ChuteMaster.«Если вы позволите пыли и мусору скапливаться в воздуховодах, вы получите ограниченный воздушный поток. Если здание не может дышать, вы получите застойный воздух. Кроме того, то же самое вещество, которое скапливается в воздуховоде, будет поглощать запахи — это потому что здание не дышит. Кроме того, вашим крышным вентиляторам приходится работать намного, намного усерднее. При этом они вытягивают пыль и грязь через [систему], что может вызвать серьезные проблемы с дорогостоящим обслуживанием. в будущем.»

Как это работает

Очистить воздуховоды и воздуховоды — это не то, что большинство людей может сделать самостоятельно, и эксперты говорят, что вам, вероятно, не стоит этого делать.Очистка систем вентиляции — довольно сложный процесс, потому что сами системы сложны, и ковыряться в них может быть опасно, если вы не знаете, что делаете.

Подрядчики могут начать процесс очистки, предоставив вам не очень красивый вид внутри ваших воздуховодов и желобов. Используя фото- и видеопленку, вы можете видеть виды оборудования до и после и убедиться, что подрядчик полностью очистил систему.

«Это бесплатно и показывает пылевых клещей, паутину, пыльцу, ржавчину, гипсокартон, если в доме были какие-то строительные работы, и т. Д.», — говорит Кренцман. «Вы получите хороший обзор на экране, если вам это нужно».

Что касается самого процесса очистки, «есть много причудливых слов для обозначения фактической очистки системы вентиляции», — говорит Вицци. «Наиболее важным аспектом является использование вакуума с высокоэффективной фильтрацией воздуха (HEPA) и работа в соответствии со стандартами в нашей отрасли, установленными такими ассоциациями, как Национальная ассоциация очистки воздуховодов (NADCA) [некоммерческая ассоциация компаний, занимающихся очисткой систем HVAC].Ремонт заключается в очистке каждого стояка, в ванных комнатах, кухнях и коридорах, [а также] подвалах, пристроенных гаражах и подвальных помещениях. Комплексная очистка должна проводиться в любой точке, через которую воздух попадает в помещение или выходит из него ».

Вицци добавляет, что все трубопроводы необходимо тщательно очистить, а затем продезинфицировать, «квартиру за квартирой, а также места общего пользования».

Торговые инструменты

Профи продолжают объяснять, что, хотя NADCA не одобряет один вид оборудования по сравнению с другим, существует два основных типа вакуумных сборных устройств, используемых для очистки систем жилых домов: устанавливаемые на грузовые автомобили и прицепы, и портативные устройства меньшего размера.

Оборудование, смонтированное на грузовике / прицепе, как правило, более мощное, чем портативное оборудование. Однако переносное оборудование обычно можно занести прямо в здание, что позволяет расположить источник вакуума ближе к воздуховоду. Оба типа оборудования будут очищаться в соответствии со стандартами NADCA, но источники для этой статьи говорят, что важно отметить, что компании, предлагающие только чистку пылесосом или щеткой, не будут очищать систему HVAC. Оба инструмента необходимы для тщательной очистки системы отопления, вентиляции и кондиционирования воздуха, и подрядчик должен использовать вакуумное оборудование, которое удаляет частицы за пределы здания, или использовать только высокоэффективное вакуумное оборудование для очистки воздуха от частиц (HEPA), если вакуум выходит из дома.

Кренцман объясняет, что в дополнение к продувке или вакуумированию строительных систем, известные компании по очистке вентиляции и воздуховодов используют длинный шланг, который вставляется в каждый отдельный воздуховод для устранения засоров и удаления остатков грязи в системе.

«Щетка вращается и сбивает пыль, а затем действует как пылесос и всасывает ее», — говорит он. «Процесс очистки может занять от одного до двух часов, для более крупного устройства может быть больше.«

После того, как система продувается и очищается щеткой, подрядчик по очистке должен использовать дезинфицирующее средство — важный компонент для поддержания чистоты ваших воздуховодов в долгосрочной перспективе.

«Дезинфицирующие средства в основном представляют собой бактерицидные, спороцидные соединения, которые вводятся в вашу систему, чтобы избежать перекрестного заражения», — говорит Томас Ликер, директор по экологическому маркетингу компании Insurance Restoration Specialists, Inc., в Восточном Брансуике, штат Нью-Джерси, компания, специализирующаяся на очистке промышленных вентиляционных отверстий и воздуховодов.

Желоба и лестницы на крышу

И Вицци, и Боден напоминают руководству не игнорировать два компонента дыхательной системы вашего здания: крышу и систему мусоропровода.

Крыша является важным местом забора и отвода воздуха из здания, — говорит Боден. «Крышные вентиляторы и змеевики — это то, что я называю« забытыми свойствами », — говорит он.«Так же, как воздуховоды в стене, которые вы не видите, это просто« вне поля зрения, вне памяти ». Эти вентиляторы просто на крыше — и, насколько люди знают, они работают, втягивают воздух, а здание дышит. Часто они в аварийном состоянии или сломаны, но никто об этом не знает ».

По словам Бодена, позволяя фанатам пачкаться и оставаться грязными, возникает множество проблем. «Думайте о чистке крышных вентиляторов так же, как о замене сломанного ремня», — говорит он.«Если вы будете их обслуживать, они прослужат намного дольше. То же самое можно сказать и о змеевиках [чиллера кондиционера]. С змеевиками вы имеете дело с влагой. Так что вы собираетесь накапливаться. и отложения там — вы хотите, чтобы они работали должным образом и остановили рост микробов ».

Другая часто забываемая область, где можно было бы улучшить большинство зданий, — это мусоропровод.

С огромным количеством пищевых отходов и даже более грубым мусором, выбрасываемым ими каждый день, мусоропроводы могут стать действительно ужасными и очень быстро.Однако компания Вицци заявляет, что работа над этой областью не займет много времени. «Полная очистка мусоропровода для каждого компактора выполняется за один день», — говорит она. «Так что, если у здания две стороны, нам потребуется два дня. Эту услугу следует проводить каждый год, чтобы предотвратить появление запахов и тараканов, мышей и так далее».

Берлин соглашается, отмечая, что мусоропровод — буквально очаг угроз безопасности. «Жители выбрасывают легковоспламеняющиеся вещества, разбавитель для краски, краски и другие предметы, которые не подходят для мусоропровода», — говорит он.«Некоторые из них прилипают к стенкам мусоропровода, и их следует регулярно смывать».

Berlin также отмечает, что если зданию нужны счастливые арендаторы, запах мусора должен оставаться в зоне для мусора. Поддержание потока воздуха через чистые желоба помогает избежать неприятных запахов.

Проверьте, пожалуйста!

Поскольку нет двух одинаковых объектов недвижимости, трудно сказать, сколько вам потребуется в бюджете на услуги по очистке желобов и вентиляционных отверстий.По словам профессионалов, обычно вы можете рассчитывать заплатить от нескольких сотен до пары тысяч долларов за посещение, в зависимости от размера вашего здания и того, сколько времени прошло с тех пор, как вашим воздуховодам и мусоропроводам уделялось какое-либо профессиональное внимание. Время, необходимое для завершения проекта по очистке, будет зависеть от тех же факторов — если у вас есть 800 единиц, два мусоропровода и прошло пять лет с тех пор, как их кто-то чистил, вы можете посмотреть на верхнюю часть цена и сроки.

«Этот процесс может занять три или более недель, в зависимости от размера здания, количества квартир, количества крышных вентиляторов и т. Д.», — говорит Вицци. «У нас есть координация вплоть до науки, и мы работаем рука об руку с управляющими недвижимостью, чтобы уведомить жителей и убедиться, что доступ предоставляется, когда это необходимо. Как только жители узнают о важной работе, которую необходимо выполнить, они поймут преимущества этого типа уборки.«

«Немного просвещения жителей квартиры важно», — говорит Вицци. «Многие компании выбирают самую низкую цену, не принимая во внимание тип используемых моющих средств. Очень часто самый дешевый поставщик использует разбавленные продукты или продукты, вредные для дыхания или вредные для окружающей среды. используя правильные продукты и правильного поставщика «.

Еще важнее, чем выбор подходящего подрядчика для периодической глубокой очистки дыхательных путей в вашем здании, — в первую очередь, всегда оставаться на высоте.

«Важно проводить профилактическое обслуживание и согласовывать график с подрядчиком», — говорит Ликер. «Если вы позволите этому продержаться слишком долго, есть вероятность, что вы снизите эффективность своей системы обработки воздуха и будете платить больше денег в счетах за электричество. год и проверьте, нужна ли вам уборка. Частота уборки зависит от здания — некоторые из них просто грязнее, чем другие.«

Licker также предлагает советам директоров или владельцам нанимать компанию через NADCA. «Убедитесь, что подрядчик имеет сертификат NADCA», — говорит он. «Ассоциация следит за тем, чтобы подрядчики, выполняющие работу, знали, что они делают — это надзор за подрядчиками. Чтобы получить и оставаться сертифицированными, подрядчики должны пройти несколько курсов».

Одно предостережение — все потребители также должны остерегаться мошенничества со стороны подрядчиков — некоторые компании могут делать широкие заявления о пользе для здоровья чистки воздуховодов — EPA заявляет, что такие заявления необоснованны и что потребители должны знать о том, что называется «вздохом и … идут »компании по очистке воздуховодов.Эти компании часто взимают символическую плату и плохо справляются с очисткой системы отопления и охлаждения.

Если воздух, которым вы дышите дома, начинает пахнуть сигарой вашего соседа наверху или кошачьей будки вашего соседа внизу, возможно, стоит поговорить с руководством о преимуществах чистки воздуховодов — в конце концов, всем станет легче дышать.

Мэри Фонс — писатель-фрилансер и художник-перформанс, живущая в Чикаго.

HVAC Возвратный воздуховод важен — много лучше

Красная стрелка указывает на большое настенное отверстие для вытяжного воздуха. Печь или воздухоочиститель, вероятно, находится по другую сторону стены за этой дверью. Сколько возвратных вентиляционных отверстий должно быть в вашем доме? Цифра МОЖЕТ ВАС УДИВИТЬ! Авторские права 2018 Тим Картер

Воздуховод возврата ОВК — лучше иметь один во многих комнатах

«Воздуховод ОВКВ должен быть в каждой комнате, кроме ванной комнаты и кухни.Они должны быть на внутренних стенах через всю комнату от приточных каналов, которые должны омывать внешние стены кондиционированным воздухом ».

НАЖМИТЕ или НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ ПРЕДЛОЖЕНИЯ в часах от местных компаний, занимающихся ОВК, для установки новых воздуховодов возвратного воздуха.

СОВЕТЫ ДЛЯ ВОЗВРАТНОГО ВОЗДУХОВОДА HVAC

Через два года после публикации этой колонки она все еще получала комментарии.Тим снова поделился ею в своем информационном бюллетене от 23 июня 2019 г.

Должен ли возвратный воздуховод HVAC иметь такой же размер ?

Воздуховоды в вашем доме должны быть спроектированы точно так же, как кровеносные сосуды в вашем теле.

Подумайте об этом. Вены и артерии , снабжающие кровью различные части вашего тела, даже пальцы рук и ног, имеют такой же размер, как вены и артерии , возвращающие эту кровь обратно в ваше сердце.

Мать-природа создала ваше тело таким образом не зря. Ваш специалист по ОВК должен проделать то же самое с воздуховодами подачи и возврата в вашем доме!

Если установщик HVAC смеется над этой концепцией, проводите его к своей двери.Он не профессионал и не знает самых элементарных вещей о жидкости, да, воздух — это жидкость, динамика!

Какое лучшее место для каналов возвратного воздуха?

Приточный воздух от печей и кондиционеров должен быть на наружных стенах. Отверстия для рециркуляции воздуха должны быть на противоположной стороне комнаты, чтобы кондиционированный воздух протягивался через комнату.

Если приточные каналы находятся в полу, то возвратный воздух должен располагаться высоко. Это заставит воздух течь по вашему телу.

Если приточные воздуховоды расположены высоко или в потолке, то вытяжные воздуховоды или решетки должны располагаться низко на стене.

БЕСПЛАТНЫЙ звонок от Тима Картера по поводу ваших воздуховодов — НАЖМИТЕ или НАЖМИТЕ ЗДЕСЬ.

Ссылки по теме

Возврат холодного воздуха — будет удобнее

Статическое давление в приточных и обратных каналах важно

В моем доме жарко или холодно. Это проблема с обратным воздуховодом?

Да, если в вашем доме жарко или холодно, готов поспорить, что у вас плохие воздуховоды или их нет.

Если вы живете в доме, в котором слишком жарко в жаркую погоду или холодно в холодную погоду, у вас могут возникнуть проблемы с воздуховодом для возврата воздуха.

Возвратные воздуховоды необходимы практически в каждой комнате. Однако есть две комнаты, в которых я никогда не размещаю возвратные воздуховоды — это кухня и ванная. Давайте постараемся сохранить в этих комнатах запах чеснока и лак для волос, если вы не против!

Причина возврата воздуха проста. Ваша печь — это просто циркуляционный насос. Вместо того, чтобы качать воду, он качает воздух.

Нам нужно вернуть воздух в насос. Более того, без возвратного воздуховода в каждом большом помещении, воздуховод приточного воздуха должен «отталкивать» весь воздух в помещении, пока он движется к вам. Воздуховоды возвратного воздуха помогают втягивать воздух при его выталкивании.

Бесплатные и быстрые предложения

НАЖМИТЕ или НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ ПРЕДЛОЖЕНИЯ в часах от местных компаний, занимающихся HVAC, на установку новых воздуховодов возвратного воздуха в вашем доме.

Возвратный воздух HVAC может быть в полу, но они работают намного лучше на стенах высотой около 7 футов.Лучше всего повесить их на внутренней стене через комнату от приточного воздуховода. © 2018 Тим Картер

Где можно разместить обратные воздуховоды?

Если у вас уже есть дом в стиле ранчо, установка воздуховодов для возврата воздуха в каждой комнате может быть выполнена довольно легко. Вы делаете то же, что и мы, в новых домах.

В качестве воздуховода используются полости в стене. Подумай об этом. Гипсокартон, который прибит к 2х4, действительно является воздуховодом — коробом с 4-мя сторонами. Все, что вам нужно сделать, это вырезать пол сразу под полостью стены, а также нижнюю стеновую пластину.После того, как вы создали проем, листовой металл позволит вам подключить его к существующей системе рециркуляции воздуха.

Двухэтажные дома могут быть более сложной задачей. Вы должны придумать, как вернуть воздух с потолков второго этажа в подвал или топочное помещение.

У вас есть лоток для белья, которым вы не так часто пользуетесь? Можно ли им пожертвовать ради охлаждения? Мы использовали их с огромным успехом.

Иногда можно использовать кладовую на кухне или кладовку в прихожую.Нам часто удавалось разместить воздуховод в углу кладовой или туалета. Этот воздуховод простирается до второго этажа, где он часто совпадает со стеной внутренней прихожей.

Часто на чердаке можно собрать воздух с потолка через сеть гибких труб. Эти трубы соединяются в одном центральном месте, что позволяет проложить воздуховод в подвал или в туалет на втором этаже.

В крайнем случае вам, возможно, придется проложить воздуховод в углу комнаты (комнат). Их можно легко сделать сухими.Чтобы эффективно замаскировать его, вы можете построить еще один на несколько футов ниже стены. Между этими двумя «стопками» можно поставить полочки. Если они находятся в детской комнате, их часто можно раскрасить в декоративной манере, как если бы они были предназначены для них.

Во многих старых домах было обычным делом иметь выступы в таких комнатах, как эта. Эти выступы часто были дымоходами камина, когда они поднимались на крышу.

Как сбалансировать возвратный воздушный поток?

Если вы действительно хотите получить максимальную отдачу от возвратного воздушного клапана, подумайте об установке на стене решетчатых крышек с рабочими жалюзи.Это позволит вам заглушить комнаты на первом этаже, в которые втягивается слишком много воздуха.

Это, в свою очередь, создает большую мощность всасывания в помещениях, которым действительно нужен прохладный воздух. Этот принцип ничем не отличается от заслонок, которые используются на линиях подачи для регулирования воздушного потока.

Решетки с жалюзи недорогие и эффективные. В более старом существующем доме, который модернизируют для центрального кондиционирования воздуха, они просто необходимы.

НАЖМИТЕ или НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ ПРЕДЛОЖЕНИЯ в часах от местных компаний, занимающихся HVAC, на установку новых воздуховодов возвратного воздуха в вашем доме.

Есть ли в старых домах обратная сторона?

У вас есть дом возрастом примерно 80 лет? Если это так, возможно, ваши приточные каналы находятся внутри стен. У вас может быть одна гигантская решетка возвратного воздуха на полу или внизу лестницы. Это все неправильно.

Приточные каналы следует располагать на внешних стенах, желательно под окнами и возле дверей. Намерение состоит в том, чтобы мыть наружные стены нагретым или охлажденным воздухом. Вы пытаетесь бороться с источником тепла или холода.

Единственная гигантская решетка возвратного воздуха в полу уравновешивает нагрузку на двигатель печи, но не способствует перекрестной вентиляции в каждой комнате.

Вот пример гигантской решетки возвратного воздуха у пола. Лучше сделать в каждой комнате вытяжной воздуховод.

Что, ты не думаешь, что сможешь сравниться с паркетным полом? Мусор! Идите в чулан на первом этаже и снимите оттуда пол. Хороший монтажник из твердых пород дерева может сделать ремонт, и никто не будет мудрее.Какая разница, если пол в туалете не совпадает.

Желаю удачи в ваших усилиях оставаться хладнокровными. Не стесняйтесь обращаться ко мне, если я могу помочь. НАЖМИТЕ кнопку навигации «Спросить Тима» вверху этой страницы.


Рекомендации по выбору размеров кондиционеров

Кондиционеры воздуха в жилых помещениях, как центральные, так и оконные, похожи на обувь. Они бывают разных размеров. Купите не ту обувь, и вам будет неудобно. То же самое и с кондиционером.

Больше НЕ лучше

Значит, вам действительно нужно, чтобы в вашем доме было холодно. Чем ты планируешь заняться?

Купить монстр 5-тонный центральный блок? Это могло быть ошибкой. Если вы установите слишком мощный блок (производящий слишком сильное охлаждение), он будет работать с коротким циклом.

Он включится, выпустит огромное количество холодного воздуха, а затем отключится. Результатом будет неправильное осушение. Вы будете крутыми и липкими.

Кондиционер должен проработать достаточно времени, чтобы удалить влагу, которая просочилась в ваш дом.Наивысший комфорт достигается, когда кондиционер удаляет как можно больше влаги из вашего внутреннего воздуха.

Какого размера?

Чтобы правильно рассчитать кондиционер, необходимо выполнить расчет тепловыделения. Другими словами, вы должны определить, насколько быстро тепло попадает в ваш дом и какие предметы внутри дома способствуют его увеличению.

Для выполнения расчета вам необходимо знать, сколько изоляции у вас на внешних стенах, сколько на чердаке, размер и тип остекления для каждого окна, тип конструкции каждого окна, дополнительное специальное освещение или приготовление пищи. приборы, которые выделяют тепло, направление компаса, к которому обращена каждая стена вашего дома и т. д.

Другими словами, вам нужно проделать некоторую работу, чтобы подобрать оборудование подходящего размера. Таблицы и диаграммы существуют уже много лет, чтобы преобразовать эти измерения в БТЕ. Как только вы узнаете, сколько БТЕ получает ваш дом, вы можете приобрести кондиционер правильного размера.

При покупке агрегата запрашивайте эти расчеты! Не покупайте устройство того же размера, что у вас сейчас есть. Возможно, он был не того размера. Возможно, вы обновили окна или изоляцию. Возможно, вы добавили небольшую или среднюю комнату или переделали чердак.

Замена существующего устройства — ОСТОРОЖНО !!

Если у вас уже есть дом, которому требуется новый центральный блок переменного тока, будьте осторожны! Чтобы вы достигли опубликованных показателей эффективности и производительности, которые продает вам продавец, внутренний змеевик, установленный в печи, должен быть совместимым и подходящим по размеру!

В противном случае наружному блоку будет сложно поддерживать прохладу в доме. Это вопрос, который вы должны задать установщику. Заставьте его / ее доказать вам, что внутренняя катушка справится с внешним блоком.

Помните, внутренняя катушка могла быть неправильной с самого начала! Первоначальный подрядчик печи мог бы уменьшить на один размер, чтобы сэкономить деньги. Кондиционер будет работать, но не так хорошо, как должен!

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ и БЫСТРЫЕ СТАВКИ от подрядчиков HVAC, которые могут отремонтировать ваши воздуховоды возвратного воздуха.


Столбец B143

9 причин появления горячих или холодных точек в вашем доме и способы их устранения

Заметили ли вы какие-либо области в вашем доме, которые всегда имеют тенденцию быть теплее или прохладнее, чем другие, — несмотря на все ваши усилия по включению тепла или кондиционирования воздуха?

Большинство из нас полагаются на наши центральные системы отопления, вентиляции и кондиционирования воздуха, чтобы создать комфортную среду обитания в холодную погоду — или, чаще, в жаркую погоду для тех из нас, кто живет в Сарасоте и округе Шарлотт.Так что участки с неравномерной температурой могут стать источником разочарования. Не говоря уже о причине многих семейных ссор из-за термостата.

Хорошие новости: горячие или холодные точки в вашем доме — это не только ваше воображение — они на самом деле довольно распространены. Еще лучшая новость: эти отягчающие аномалии можно исправить.

Во-первых, давайте исключим более простые проблемы.

Прежде чем мы углубимся в детали, мы обсудим пять основных причин горячих и холодных точек с простыми решениями.Затем мы углубимся в , четыре другие потенциальные проблемные области , которые требуют более сложных решений.

Общая причина №1: Заблокированы вентиляционные отверстия

Ваша центральная система отопления, вентиляции и кондиционирования воздуха использует воздуховоды для подачи охлажденного или нагретого воздуха в ваш дом через вентиляционные отверстия. Воздуховоды также направляют воздух из вашего дома обратно в систему отопления, вентиляции и кондиционирования воздуха через другой тип вентиляционных отверстий, называемый возвратным.

Если эти вентиляционные отверстия заблокированы, воздух из ваших воздуховодов не сможет попасть в вашу комнату, не говоря уже о том, чтобы начать регулировать температуру.

Найдите в комнате приточную и обратную вентиляционные отверстия. Эти вентиляционные отверстия могут быть расположены на потолке, полу или стенах. Затем убедитесь, что a. они открыты , позволяя воздуху проходить через них, и b.) ничто не блокирует их . Коврик или мебель могут закрывать их, блокируя поток воздуха.

Если вы не часто пользуетесь этой комнатой, возможно, вы специально закрыли приточные вентиляционные отверстия, полагая, что это сэкономит вам деньги на счетах за электричество.Это кажется логичным. Однако мы не рекомендуем закрывать вентиляционные отверстия, поскольку это может в конечном итоге привести к повреждению электродвигателя вентилятора вашей системы отопления, вентиляции и кондиционирования воздуха. Лучший способ контролировать поток воздуха в недостаточно используемую зону — это установить систему зонирования, о которой мы поговорим позже в этом посте.

Распространенная причина №2: грязный воздушный фильтр

Грязный воздушный фильтр может быть причиной некоторых проблем с воздушным потоком. Если ваш фильтр забит, ваша система HVAC должна работать больше, чтобы заставить воздух проходить через него.Как вы понимаете, это не только увеличивает нагрузку на оборудование, но и снижает приток воздуха в ваш дом. Меньший поток воздуха означает, что температура в вашем доме будет регулироваться дольше.

Обязательно проверьте свой фильтр и при необходимости замените его, прежде чем разбираться с более серьезными проблемами. Обычно мы рекомендуем заменять одноразовый фильтр или чистить многоразовый каждые 1-3 месяца.

Общая причина № 3: Увеличение солнечного тепла

Есть ли в некоторых частях вашего дома много прямых солнечных лучей? Если это так, то в некоторые моменты дня в этих помещениях, вероятно, будет жарко, а в других — прохладнее.

Есть несколько возможных способов решения этой распространенной проблемы. Вы можете заблокировать или отразить солнечный свет с помощью:

  • установка штор или жалюзи
  • установка тента
  • Посадить дерево или изгородь, чтобы затенить ту сторону дома
  • замена или тонировка окон

Или вы можете просто запустить потолочный вентилятор, который, хотя и не снизит температуру, сделает комнату более прохладной.В противном случае можно добавить дополнительное охлаждение, например, в бесканальном мини-сплит-кондиционере.

Распространенная причина №4: Плохое расположение термостата

Вообще говоря, ваш термостат должен быть расположен в месте вашего дома, которое не подвергается воздействию прямых солнечных лучей или других источников тепла. Основная задача термостата — сообщить вашему кондиционеру или системе отопления, сколько холодного или теплого воздуха нужно подавать для достижения заданной температуры. Для этого термостату необходимо точное считывание температуры окружающей среды.Это означает, что прямое воздействие тепла (или холода, если на то пошло) приведет к неверным показаниям.

В некоторых случаях самое простое решение — просто удалить источник тепла: закрыть окно или переместить лампу. В других случаях может потребоваться переместить термостат. Спросите своего специалиста по HVAC (например, нас в Kobie Complete) за их рекомендацией.

Общая причина № 5: Утечка воздуха

Подобно солнечному нагреву, утечки воздуха могут нанести ущерб способности вашей системы отопления, вентиляции и кондиционирования воздуха регулировать температуру в вашем доме.Проверьте, нет ли щелей и щелей вокруг окон и дверей — любой потенциальной точки доступа воздуха для просачивания снаружи — и закройте как можно больше из них.

Теперь, когда вы исключили довольно простые возможные причины и решения, пора копнуть глубже.

Давайте поговорим о четырех других причинах неравномерной температуры с более сложными средствами.

Комплексная причина №1: Проблемы с воздуховодами

Вы уверены, что ваши вентиляционные отверстия свободны и фильтр чистый, но проблемы с температурой все еще возникают?

Сначала убедитесь, что воздух проходит через воздуховоды, когда ваша система HVAC работает.Просто держите руку перед вентиляционным отверстием. Отсутствие воздушного потока или меньшее количество воздуха, чем в других помещениях, может быть вызвано рядом причин. Первая возможная причина — негерметичные или поврежденные воздуховоды.

В идеале ваши воздуховоды должны быть полностью герметичны, чтобы воздух не выходил туда, где он не должен идти — например, на чердак, в подвал или в подполье, где обычно находятся ваши воздуховоды. Если есть отверстия или неисправные соединения, возможно, выходит воздух.

Это может испортить не только ваш комфорт, но и ваш кошелек.По данным Energy Star, «в типичном доме… от 20 до 30 процентов воздуха, проходящего через систему воздуховодов, теряется из-за утечек, отверстий и плохо соединенных воздуховодов». Это много кондиционированного воздуха и энергии, используемой для его создания, проскальзывающей через щели.

Первое, что нужно сделать, — это визуально осмотреть воздуховоды. Видите ли вы участки, где каналы кажутся неплотными или провисшими? Или вы видите какие-либо явные признаки повреждений? Тепловизионная камера может помочь вам быстро обнаружить утечки.

Хотя вы можете попытаться герметизировать и отремонтировать воздуховоды самостоятельно, лучше всего позвонить специалисту по HVAC, как мы, чтобы он проделал за вас тщательную работу. Мы можем выявить проблемные места и при необходимости отремонтировать или заменить воздуховоды и соединения. Мы также проверим, правильно ли изолированы ваши воздуховоды.

Также существует вероятность того, что ваши воздуховоды изначально не были спроектированы или установлены неправильно. С учетом последних достижений в области кондиционирования воздуха ваши воздуховоды могут даже не соответствовать требованиям к производительности новомодных высокоэффективных агрегатов.

К сожалению, здесь нет простого решения. Поэтому вам понадобится профессиональный совет, когда дело доходит до решения проблемы с размером воздуховода или установкой. Средством, дающим самые продолжительные результаты, может быть замена протоков.

Комплексная причина № 2: оборудование HVAC неправильного размера

Ваш кондиционер. Ваша система отопления должна иметь правильный размер, чтобы обеспечить достаточно тепла или холода в вашем доме. Когда мы говорим «размер правильно», мы имеем в виду, что он должен иметь достаточную емкость.Обычно это отражается в тоннаже. Но мы оставим технические подробности для другого поста.

Достаточно сказать, что если ваш кондиционер, тепловой насос или печь меньше размера, они не смогут удовлетворить предъявляемые к ним требования. Это приведет к тому, что в некоторых частях вашего дома никогда не будет достигнута желаемая температура.

Аналогичным образом, если ваше оборудование слишком большое, оно будет охлаждаться или нагреваться слишком быстро, что также приведет к неравномерной температуре. Кроме того, поскольку агрегату не позволяли работать достаточно долго, он не сможет должным образом регулировать влажность.

Если ваше оборудование для кондиционирования воздуха не того размера, лучшее, что вы можете сделать, это заменить его оборудованием, подходящим для вашего дома.

Существует несколько методов определения размера кондиционера для вашего дома. Один из методов предполагает оценку тоннажа на основе площади в квадратных футах, количества окон и количества людей. Самый тщательный подход — выполнить расчет нагрузки, который по сути похож на покомнатный аудит потребностей вашего дома в кондиционировании и отоплении.Проконсультируйтесь с вашей компанией HVAC за профессиональным советом. Будем рады предоставить дополнительную информацию.

Сложная причина №3: ​​Планировка и ремонт дома

Если вы недавно построили пристройку к жилому пространству своего дома, эта новая планировка может представлять проблему. Особенно, если влияние на вашу систему HVAC не было тщательно продумано. Во-первых, ваш блок HVAC мог быть правильно рассчитан для обогрева или охлаждения вашего дома до ремонта. Но теперь дополнительное пространство может выходить за пределы своих возможностей и вызывать неравномерную температуру.

Решения для этого диапазона от замены вашей системы HVAC до расширения и модификации ваших воздуховодов, до добавления бесканальной мини-сплит-системы. Все это зависит от размера помещения, количества необходимого дополнительного обогрева и охлаждения, а также от того, сколько работы было уже выполнено во время ремонта (например, была ли существующая система воздуховодов вообще расширена в новое пространство).

Комплексная причина №4: Конфликтующие температурные предпочтения

Наконец, последняя причина появления горячих или холодных точек в вашем доме может вообще не иметь ничего общего с вашим оборудованием для кондиционирования воздуха.По крайней мере, не напрямую. У вас могут быть разные потребности в комфорте в разных частях вашего дома. Или разные члены семьи могут иметь разные представления об идеальной температуре в своих районах.

В этом случае мы рекомендуем систему зонирования.

Система зонирования , как и Trane ComfortLink II (которую мы в Kobie Complete устанавливаем), позволяет вам определять области вашего дома, называемые зонами, и контролировать температуру в этих зонах индивидуально.Например, вы можете сделать гостиную теплее для просмотра телевизора, а спальню — более прохладной для сна.

Помните, когда мы рекомендовали держать все вентиляционные отверстия в вашем доме открытыми — даже в тех комнатах, которыми вы редко пользуетесь? Система зонирования позволит вам направить меньше воздуха в эти менее используемые пространства. Это поможет вам сэкономить на счетах за электроэнергию.

Если вам нужна дополнительная информация о системе зонирования, свяжитесь с нами сегодня.

Чтобы получить дополнительную помощь в решении проблем с горячими и холодными точками, позвоните нам по телефону (941) 474-3691.

Мы надеемся, что теперь у вас есть более четкое представление о том, что может вызвать температурный дисбаланс в вашем доме. Вам нужна помощь в диагностике проблемы с воздуховодом? Или определить, какой размер кондиционера, теплового насоса или печи вам подходит? Или, может быть, вам нужна дополнительная информация о мини-сплит-системе или системе зонирования. В любом случае позвоните нам по телефону (941) 474-3691. Будем рады Вам помочь.

Балансировка паровой системы для существующих многоквартирных домов

По окончании парового цикла воздух заполняет трубы и радиаторы.Когда котел снова запускается, расширяющийся пар должен вытеснять воздух, чтобы пар мог достичь радиаторов. Продувка воздухом — одна из основных задач при балансировке паровой системы. Воздух в основном трубопроводе и стояке блокирует прохождение пара, а неправильная вентиляция задерживает его на месте. Это явление называется «воздушным связыванием». Чем дальше квартира от котла, тем дольше воздух выводится из приточных труб и тем дольше задерживается подача пара. В наиболее удаленных от котла местах здания (верхние этажи, некоторые линии квартир) связывание воздуха может привести к недогреву.Плохой баланс будет очевиден из жалоб на локальные недогретые и перегретые участки и / или открытые окна возле котла во время отопительного сезона. От владельцев зданий обычно требуется, чтобы многоквартирные дома отапливались минимальным количеством тепла. Это может регулироваться одним или несколькими законами или кодексами.

Из-за несбалансированных паровых систем владельцы часто вынуждены перегревать большую часть здания, чтобы обеспечить достаточное количество тепла для нескольких недостаточно отапливаемых участков. После уравновешивания распределения пара владельцы смогут соблюдать минимальные нормы тепла без перегрева.

Большинство паровых систем имеют слишком маленькие вентиляционные отверстия; во многих системах полностью отсутствуют вентиляционные отверстия. Решение состоит в том, чтобы установить вентиляционные отверстия очень большой пропускной способности на концах магистрали и в верхней части стояков. Этот подход был предложен Фрэнком Герети в книге One Pipe Steam Heating: The Gospel of Dry Steam в 1986 году. Дэн Холохан также упоминает его в своей популярной книге The Lost Art of Steam Heating .

Связывание воздуха наглядно демонстрирует наследие угля. Угольные костры росли медленно и продолжались весь день, поэтому системы были установлены с медленными вентиляционными отверстиями малой мощности, поскольку постепенного выпуска воздуха при запуске было достаточно.И наоборот, системы, работающие на нефти и газе, работают на полную мощность с самого начала, и они периодически включаются и выключаются в течение дня. Воздух необходимо выпускать быстро и многократно, поэтому необходимо устанавливать большие вентиляционные отверстия вместо первоначальных маленьких.

Основная вентиляция необходима для устранения засорения воздухом, но реализация главной вентиляции без управления котлом может быть проблематичной. Если котел подходящего размера и правильно контролируется, то новые, большие вентиляционные отверстия будут бесшумными, потому что будет меньше ограничений для воздушного потока.Вентиляционные отверстия могут быть невыносимо громкими, когда котел слишком большой или плохо регулируется, а вентиляционные отверстия могут даже брызгать водой, если котел вырабатывает влажный пар.

Многие отопительные фирмы предпочитают работать исключительно на самом котле. Но котел — это всего лишь часть системы отопления, и при такой узкой направленности не может быть достигнута значительная экономия. Определить необходимый объем работ — значит покинуть котельную и заняться парораспределением.

Как оценить систему распределения пара

1.Перейти на крышу

Сначала идите на крышу. Это позволяет легко увидеть форму и планировку здания, что поможет вам найти паропровод.

Имеет ли здание П-образную форму? H-образный? Сделайте простой набросок контура здания. (Если руководитель здания может предоставить план этажа, используйте его вместо него.) На этом плане покажите, где находятся дымоход, переборка лифта и вентиляционные трубы. Эти компоненты здания идут прямо в подвал, поэтому, показывая их на чертеже, будет легче ориентироваться в подвале, отслеживая магистраль.

2. Осмотреть апартаменты на верхнем этаже

Побывав на крыше, войдите в апартаменты на двух верхних этажах. Проверить несколько вещей:

  • Все стояки открыты или только стояки прямого нагрева (те неизолированные трубы в ванных комнатах и ​​кухнях, как показано на Рисунке 1)?
  • Если стояки открыты (как показано на Рисунке 2), есть ли на всех них вентиляционные отверстия? Или вентиляционные отверстия есть только на стояках прямого нагрева?
  • Какие у них вентиляционные отверстия, быстрые или медленные? Если вы сомневаетесь, данные производителя могут помочь определить это, но в целом, чем больше отверстие, тем быстрее выпускается.
  • Есть ли признаки утечки воды из них?
Рис. 1. Стояки прямого нагрева представляют собой неизолированные трубы, которые обогревают пространство, в котором они находятся, без подключенных радиаторов (Изображение любезно предоставлено Steven Winter Associates, Inc.) Рис. 2. Показанный здесь открытый стояк также питает радиатор. Под полом к ​​ручному вентилю проходит короткая труба. (Изображение любезно предоставлено Steven Winter Associates, Inc.)

3. Прогулка по подвалу

Осмотрев квартиры на верхнем этаже, пройдите в подвал.Отследите паропровод, начиная с котельной и заканчивая концом каждой магистрали. Нарисуйте сеть на эскизе контура здания, который вы начали, находясь на крыше. Вы можете использовать красную ручку для линий снабжения и синюю ручку для любых возвратов (рисунок 4).

Рис. 4. На этом эскизе паропровода в подвале котел и дымовая труба показаны в центре справа, паропровод — красными линиями, а стояки — красными точками. (Изображение любезно предоставлено Steven Winter Associates, Inc.)

4. Определите расположение вентиляционных отверстий основной магистрали

Вентиляция основной линии должна быть щедрой, но не обязательно точной. Цель состоит в том, чтобы разместить группы быстрых вентиляционных отверстий возле концов самой большой магистрали. В здании на шесть семей с одной паропроводной магистралью, идущей по середине подвала, единственная необходимая вентиляционная магистраль будет в конце этой единственной паропроводной магистрали. В больших зданиях обычно требуется вентиляция из трех-пяти мест.

Вот несколько предложений относительно того, где и где , а не , расположить основные вентиляционные отверстия:

  • Обратите особое внимание на участки здания, которые плохо нагреваются, и обязательно вентилируйте их.
  • Не беспокойтесь о небольших ветках.
  • Лучше не устанавливать вентиляционные отверстия на концах длинных сухих трубопроводов. Вместо этого поставьте форточки рядом с последним отводом от питающей магистрали.
  • НЕ устанавливайте вентиляционные отверстия в электрических помещениях. Выполните подключение в соседней комнате или проведите подключение через стену.

Детали трубопроводов для вентиляционных отверстий главной линии

Типы подключения

Вентиляционные соединения могут быть выполнены путем врезания фитингов, приваривания к приварным швам или путем просверливания и нарезания резьбы.Из трех методов сверление и нарезание резьбы часто являются наиболее экономичными. Большинство сантехников не используют его. Опыт показал, что опасность утечки из отводов при обычном давлении пара мала.

Лучшие места для подключения вентиляционных отверстий магистрали

Вентиляционные отверстия не нужно устанавливать непосредственно на паропровод. Их можно установить на патрубки, которые соединяются ближе к концу магистрали. Их также можно установить на капельном трубопроводе размером 1¼ ”и более, как показано на Рисунке 5.

Вентиляционные отверстия

можно установить даже по бокам отводов, как показано на Рисунке 6.

Но НЕ устанавливайте вентиляционные отверстия на отводе, как показано на Рисунке 7, иначе они будут разъедены каплями воды.

Рис. 7. Не устанавливайте главный вентиль на верхней части отвода капельницы там, где есть вероятность разбрызгивания воды, что может повредить вентиляционное отверстие. (Изображение любезно предоставлено Steven Winter Associates, Inc.)

Общие принципы вентиляции магистральных трубопроводов

  • При детализации вентиляционных соединений цель состоит в том, чтобы предотвратить разбрызгивание.Вода должна быть подальше от вентиляционных отверстий, и они должны стекать.
  • Поддержание полного размера труб вплоть до вентиляционных отверстий помогает; так же как и установка вентиляционных отверстий как можно выше на основной линии.
  • Избегайте добавления горизонтальных трубопроводов. Если возможно, снимите верхнюю часть паропровода; в противном случае оторваться под углом 45 ° от горизонтали.
  • Вода может разбрызгиваться из колен, поэтому по возможности устанавливайте вентиляционные соединения на расстоянии не менее 18 дюймов от ближайшего колена.
  • При объединении вентиляционных отверстий длина общего трубопровода должна составлять минимум ”.
  • При установке на водосливной коллектор соедините его в верхней части колена сбоку, используя закрытый ниппель, а затем протяните трубку как можно выше.

Размер вентиляционного отверстия главной линии

Чем больше сеть, тем больше вентиляционных отверстий им нужно. В приведенной ниже таблице показано, сколько вентиляционных отверстий следует установить в зависимости от общего объема выпускаемой паровой магистрали. (Примечание: можно использовать разные модели вентиляционных отверстий после настройки на разные скорости вентиляции.)

Большая сеть обычно делится на несколько меньших.Отверстия идут на концах меньшего трубопровода, но их должно быть достаточно, чтобы выпускать весь воздух и в большой общий трубопровод. Расчеты не должны быть точными, просто щедрыми. Основные вентиляционные отверстия не могут быть слишком большими.

Таблица 1 . Количество вентиляционных отверстий, необходимых для каждых 100 футов трубы

Вентиляционный стояк

  • Практически любое здание от трех этажей должно иметь вентиляционные отверстия на подступенках. Их можно пропустить в зданиях без вертикального дисбаланса, но они встречаются редко.
  • В системах с нисходящим потоком вентиляционные отверстия стояка идут в подвал, но опять же, такие системы встречаются редко.
  • Удаление воздуха из стояка сложнее, чем из основной линии. Мало того, что работа должна выполняться в людных помещениях, стояков намного больше, чем паропроводов.
  • Если стояки обнажены, лучший способ добавить вентиляционное отверстие — это просверлить стояк и постучать по нему. Сделайте это возле потолка, на полу чуть ниже верхнего этажа (если только стояки не проходят через верхний этаж, что бывает редко).
  • Вентиляционные отверстия, сопоставимые с Gorton №D или №1, подходят для систем до шести этажей. В более высоких зданиях следует использовать вентиляционные отверстия, сопоставимые с Gorton # 2. На рисунках 8 и 9 показано, как их можно подключить по трубопроводу.

Работа намного сложнее, когда подступенки заглублены в стены. Если обогреватели верхнего этажа закрыты, иногда целесообразно просверлить и выколотить заглушку сразу под ручным клапаном, как показано на Рисунке 10.

Рисунок 10 . Вентиляционное отверстие стояка установлено на переходнике под ручным клапаном.

Если ни один из этих вариантов не является жизнеспособным или доступным, единственным реальным вариантом может быть установка быстрых вентиляционных отверстий, таких как рекомендованные выше, непосредственно на радиаторы верхнего этажа.

Вентиляционные отверстия радиатора

Вентиляционные отверстия радиатора должны быть медленными моделями, такими как Hoffman 40s или 41s. Это поможет сбалансировать систему и предотвратить перегрев. В случае медленных вентиляционных отверстий на радиаторах пар сначала будет течь к быстрым вентиляционным отверстиям на концах магистрали и стояков и только затем начнет заполнять радиаторы.Цель состоит в том, чтобы все радиаторы в здании начали заполняться паром примерно в одно и то же время, независимо от того, как далеко они находятся от котла. Это делает тепло более равномерным. Таким образом, маленькие вентиляционные отверстия радиатора сочетаются с большими главными вентиляционными отверстиями, чтобы сбалансировать распределение пара; см. рисунок 11 для упрощенной схемы.

Рис. 11. Упрощенная схема однотрубной паровой системы, показывающая магистраль и стояки с быстрыми отводами и радиаторы с медленными отводами. (Изображение любезно предоставлено Steven Winter Associates, Inc.)

Расположение вентиляционных отверстий радиатора

Убедитесь, что вентиляционные отверстия обогревателей установлены низко, обычно примерно на трети высоты снизу (см. Рисунки 12 и 13). Это позволяет большему количеству пара заполнить радиатор до закрытия вентиляционного отверстия.

Рис. 12. Вентиляционное отверстие, установленное внизу на радиаторе, позволит большему количеству пара проникнуть в радиатор, прежде чем он закроется. (Изображение любезно предоставлено Steven Winter Associates, Inc.) Рисунок 13. Вентиляционное отверстие, установленное высоко на радиаторе, быстро закрывается и ограничивает тепловую мощность радиатора.(Изображение любезно предоставлено Steven Winter Associates, Inc.)

Сухой пар

Сухой пар, представляющий собой пар, который содержит небольшое количество унесенных капель воды, необходим для всех паровых систем и является важной частью успешного парового баланса. Если котел вырабатывает влажный пар, вода может вытечь из главных вентиляционных отверстий и причинить материальный ущерб. Вода также может накапливаться на концах паропроводов и блокировать попадание пара в определенные линии или квартиры.

Есть четыре недорогих меры, которые могут улучшить качество пара:

Предел сильного огня

Чем быстрее пар выходит из котла, тем больше воды он уносит с собой.Ограничение сильного пламени снижает максимальную скорость на выходе и связанный с этим унос.

Многие горелки имеют возможность снижать свою высокую скорость возгорания в режиме автоматической модуляции; это просто. Но один общий производитель вынужден сделать выбор — органы управления на горелках промышленного сжигания (IC) отключают автоматическую модуляцию при ограничении пожара. Отсутствие модуляции увеличивает цикличность и снижает эффективность, а также может сделать невозможным поддержание стабильно низкого давления, в котором нуждаются многие паровые системы.

Для горелок IC решением является установка переменного резистора на 135 Ом в открытую ногу, ведущую к модулирующему двигателю. Примечание: НЕ устанавливайте резистор внутри шкафа управления горелкой, иначе горелка может потерять свой рейтинг UL. Вместо этого добавьте коробку, где бы она ни была надежно установлена, и проложите через нее проводку модуляции. Четко пометьте коробку.

Если горелка уже работала в режиме ограниченного огня, разумно установить эту скорость. В противном случае 80% — хорошая отправная точка.В ограничении сильного огня нет недостатков, если котел может создавать давление пара.

Очистка котловой воды

Распространенной причиной появления влажного пара являются масляные примеси в котловой воде. Это происходит практически в любое время, когда в системе выполняются трубопроводные работы. Масло не видно и нелегко обнаружить. Предположим, что после выполнения работ с трубопроводами в воде есть масло, или если влажный пар является известной проблемой. Если работы по трубопроводу производятся летом, лучше подождать до осени, чтобы провести эту очистку.Как только начинается жара, маслу может потребоваться неделя или две, чтобы спуститься от радиаторов к котлу.

Котлы скимминговые

Скимминг — это давно зарекомендовавший себя метод удаления масла из котловой воды. Цель состоит в том, чтобы скользить по поверхности теплой, но спокойной воды. Нагревание котла (но не пропаривание) приводит к разжижению масла. Рыхлая нефть собирается на поверхности воды. Вода должна быть спокойной (не кипящей), иначе масло снова смешается с водой, а не будет лежать на ней.

Для того чтобы сливной слив был эффективным, он должен располагаться на поверхности воды или чуть выше нее. Он тоже должен быть большим. Выдавите полный размер через отверстие для снятия сливок и не уменьшайте его, пока не будет по крайней мере на фут ниже локтя.

Чтобы снять пену, разожгите котел до образования пара, затем выключите горелку. (Котел будет оставаться достаточно горячим для приготовления горячей воды). Полностью откройте слив обезжиренного молока, затем откройте клапан ручной подачи. (Если нет клапана ручной подачи, проложите временную проводку, чтобы конденсатный блок делал то же самое).При необходимости отрегулируйте подающий клапан так, чтобы уровень воды находился не выше середины отвода обезжиренного материала. Через несколько часов закройте вентили и слейте воду из бойлера в нормальную линию воды. Немедленно зажгите горелку, чтобы удалить кислород из пресной воды. Убедитесь, что котел нагревается паром.

Моющее средство для очистки

Хорошая идея — после обезжиривания использовать моющее средство, особенно на новых котлах. Производитель котла может иметь для этого список одобренных продуктов и методов.Но часто самый простой способ — использовать моющее средство для посудомоечной машины, которое содержит антивспенивающий агент, такой как Cascade, который предотвращает образование пены в бойлере. Пеногаситель начнет разрушаться примерно через неделю, поэтому бойлерную воду необходимо слить через несколько дней. Используйте моющее средство без запаха, иначе все здание будет пахнуть лимоном. Как очень грубое практическое правило, используйте одну унцию стирального порошка на три мощности бойлера.

Для возвратной системы с насосом самый простой способ добавить моющее средство — это залить его в подающий бак.Если бака для подачи нет, моющее средство может идти прямо в бойлер. На стальном котле снимите заглушку со стороны котла ниже линии подачи воды и закройте отверстие, как показано на Рисунке 14.

Если заглушек ниже ватерлинии нет, можно использовать отвод над ватерлинией, но, чтобы порошок моющего средства не попал в колено, проткните колено уличным коленом в отвод, а затем трубу прямо вверх. После добавления моющего средства налейте немного воды, чтобы очистить порт.

Чугунные котлы тяжелее, потому что в них так мало отводов.Лучшим вариантом может быть заливка моющего средства через штуцер предохранительного клапана. При необходимости влейте воду, чтобы смыть весь порошок перед установкой предохранительного клапана. ЗАПРЕЩАЕТСЯ добавлять моющее средство через дерево управления. Порошок может попасть в трубопровод и косички, что может повлиять на работу органов управления.

Моющее средство необходимо удалить из бойлера через несколько дней, иначе он начнет пенистую пену. Для удаления моющего средства:

  • Стальные бойлеры: Слейте воду из бойлера, затем снова наполните и слейте воду, чтобы удалить все следы моющего средства.
  • Чугунные котлы: Необходимо соблюдать осторожность, чтобы защитить чугун от теплового удара. В идеале сделайте так, чтобы бойлер оставался холодным, когда вы вернетесь на стройплощадку для удаления моющего средства. Если котел необходим для ГВС, убедитесь, что аквастат установлен как можно ниже. Добавьте воды, затем выполните серию частичных наполнений и сливов, чтобы предотвратить шок, прежде чем выполнять полный слив.

В любом случае сразу же после этого зажигайте горелку, чтобы удалить кислород из пресной воды.Убедитесь, что котел нагревается паром.

Специальное слово о потоке

Если паяная медь используется для трубопровода в паровой системе, используйте только водорастворимый флюс для паяльной пасты. Стандартный флюс на масляной основе и липкий. Чтобы вытащить его из котла, требуется целая вечность.

Анодные стержни

Чрезмерная химическая очистка воды вызывает унос и влажный пар. К счастью, есть альтернатива: анодные стержни (см. Рис. 15), которые работают по тому же принципу, что и расходуемые аноды в водонагревателях.Анодный стержень изготовлен из металла, такого как магний или алюминий, который более активен, чем сталь; когда оба металла физически связаны в воде, более химически активный металл будет корродировать быстрее, таким образом защищая менее химически активный металл (в данном случае котельную сталь) от коррозии.

Рисунок 15. Анодные стержни могут защитить котельную сталь без негативных последствий химической обработки воды. (Изображение любезно предоставлено Steven Winter Associates, Inc.)

Анодные стержни котла обычно необходимо заменять ежегодно, а стоимость сопоставима с годовой химической обработкой воды.

Перемычки устанавливаются через люк и прокладываются между пожарными трубами (см. Рисунок 16). (Пока люк открыт, убедитесь, что паровое сопло было обрезано, иначе сухой пар будет невозможен.) Если люка нет, прутки можно разрезать пополам по длине и вставить через отверстие для руки. Увеличьте контакт между стержнями и трубками.

Для больших котлов требуется несколько стержней. Для получения рекомендаций по применению проконсультируйтесь с производителем анодной планки. Таблицу 2 можно использовать как примерное практическое правило для определения количества устанавливаемых стержней в зависимости от мощности котла.

Таблица 2 . Количество устанавливаемых анодных стержней в зависимости от мощности котла.

Если подпиточная вода подается в ресивер, рекомендуется также установить в ресивер перемычку, чтобы можно было удалить кислород из воды еще до того, как он попадет в бойлер.

Анодные стержни

, вероятно, не следует использовать в негерметичных системах, например, с негерметичными заглубленными трубами, переполненными ресиверами или разбрызгивающими вентиляционными отверстиями. Если суточная подпиточная вода превышает 2% содержания воды в паровом котле, необходимо скорректировать потери воды перед переходом на анодные стержни.Предположим, что подземные трубы протекают, если счетчик воды не докажет обратное. Если в системе нет заглубленных труб, ресивера и вентиляционных отверстий, а в котле нет внутренних утечек, систему можно считать герметичной.

Анодные стержни нельзя использовать в чугунных котлах. Но чугунные котлы в герметичных системах не нуждаются в анодных стержнях или химической обработке воды. (Однако в некоторых областях им может потребоваться умягченная вода.) В отличие от стали, чугун образует оксидное покрытие, которое задерживает дальнейшую коррозию.Но оксидный слой не может защитить от чрезмерного количества подпиточной воды, поэтому очень важно следить за использованием воды и проверять области вероятной потери воды (особенно подземные возвратные воды).

Опустите ватерлинию

Открытое пространство внутри котла наверху имеет решающее значение для производства сухого пара. В этой области, называемой паровым резервуаром, капли воды выпадают из пара, а не попадают в систему. Чем больше паровой резервуар, тем суше пар и чем ниже ватерлинии, тем больше паровой резервуар, поэтому снижение уровня ватерлинии помогает получить сухой пар.

Если у стального котла нет змеевика без резервуара, отметка отливки на устройстве подачи воды / первичном ограничителе низкого уровня воды (LWCO) должна быть примерно на ½ дюйма над верхом труб. Если есть змеевик, установите ватерлинию как можно ниже, но при этом достаточно покрыть змеевик, чтобы приготовить горячую воду.

Для чугунных котлов соблюдать рекомендации производителя. Это часто дает гораздо более низкую ватерлинию, чем ожидалось. Например, один производитель требует, чтобы отметка отливки на регуляторе подачи находилась на 1½ дюйма выше дна смотрового стекла.В результате получается максимально возможный паровой резервуар, но при этом обеспечивается безопасность.

Максимизация слабого пламени

Полный отказ

Полный диапазон регулирования имеет решающее значение для эффективности. Плохой диапазон регулирования увеличивает время цикла и может сделать невозможным поддержание стабильно низкого давления пара, необходимого для паровых систем. Цель состоит в том, чтобы добиться минимально возможного слабого пламени, достаточно низкого, чтобы котел никогда не отключался по давлению. Это позволяет котлу поддерживать постоянный напор пара низкого давления в течение всего теплового цикла.

Подтверждение низкой скорости стрельбы

Обратите внимание на минимальную мощность горения, указанную производителем на паспортной табличке горелки. Затем проверьте фактическую минимальную нагрузку следующим образом:

Газовая горелка s: Отслеживайте счетчик газа, пока горелка работает на слабом пламени. Дайте счетчику поработать несколько оборотов, затем рассчитайте скорость стрельбы по следующей формуле:

(Всего кубических футов) x 3600 ÷ (Всего секунд) = MBH

Чтобы получить точные показания ротационных газовых счетчиков, оставьте таймер включенным на несколько оборотов шкалы и выполните расчет для общего показания.

Горелки с масляным распылителем: Считайте показания манометра давления масла в форсунке. При необходимости установите один. Затем используйте таблицу номинальных характеристик форсунок, чтобы определить скорость стрельбы.

Жидкотопливные горелки с воздушным распылением: Невозможно напрямую проверить мощность горения этих горелок без установки счетчика топлива. Вместо этого убедитесь, что устройство для измерения количества масла (насос или клапан) совершает полный диапазон движения. Если возможно, прочтите модель насоса-дозатора и размер штифта.Сравните с таблицами производителя, чтобы определить скорость стрельбы.

Проверить все

Работайте со специалистом по горелкам, чтобы добиться минимального пламени при одновременном обеспечении надежной работы. Это может потребовать от них подтверждения регулятора газа, размера и давления масляного сопла, насоса-дозатора и регулятора тяги.

Регулятор давления низкого диапазона

После того, как главный вентиль установлен и минимальная интенсивность возгорания сведена к минимуму, рекомендуется установить регулятор давления, который точен при низком давлении.Один из распространенных вариантов — Vaporstat. Паростаты не только облегчают работу при низком давлении, но и не позволяют техническим специалистам повышать давление пара.

Отвод пара и трубопровод около котла

Рис. 17. В этом традиционном паровом коллекторе пар поворачивается на 90 градусов для подачи в здание, в то время как более тяжелые капли воды уносятся обратно в котел. (Изображение любезно предоставлено Steven Winter Associates, Inc.)

Размер выхода из котла и конструкция трубопровода рядом с котлом (также известного как трубопровод коллектора) также имеют большое влияние на качество пара.Если выпускное отверстие для пара слишком маленькое, высокая выходная скорость пара будет уносить с собой капли воды — отсюда преимущество ограничения сильного огня, как описано выше. Кроме того, трубопровод рядом с котлом должен обеспечивать путь для переносимых капель воды, чтобы они возвращались непосредственно обратно в котел, а не попадали в распределительную сеть. Это разделение достигается за счет импульса.

Один из традиционных примеров показан ниже на рис. 17. Более легкий пар может быстро подняться вверх к зданию, в то время как более тяжелые капли воды продолжают движение и возвращаются обратно в котел через уравнитель.

Переоборудование коллектора может быть очень дорогостоящим, а изменение размера выпускного патрубка — еще больше. Очень важно правильно указать эти детали на новых котельных. Однако для большинства проектов модернизации перечисленные выше четыре меры являются наиболее экономически эффективными вариантами повышения качества пара.

Трубопровод с обратным швом

Паровая магистраль с обратным наклоном может создавать низкие места, где собирается вода. Они часто вызывают гидравлический удар, особенно в начале цикла нагрева.Этот молоток может повредить вентиляционные отверстия магистрали, поэтому обязательно исправьте такие условия перед установкой вентиляционных отверстий.

Органы управления

В большинстве паровых систем регулятор отопления не знает, что происходит в квартирах. Он работает в зависимости от температуры наружного воздуха; чем холоднее становится, тем дольше работает котел. Этот косвенный механизм по своей природе неточен и склонен к перегреву здания. Чтобы добиться любого снижения энергии и затрат за счет усовершенствования системы отопления (или других улучшений энергоэффективности, таких как добавление воздушного уплотнения и изоляции), очень важно, чтобы система управления была достаточно умной, чтобы понимать, что нагрузка уменьшилась.

Один из проверенных способов замкнуть этот контур обратной связи — установить новый регулятор отопления, который реагирует на датчики температуры, установленные в репрезентативной выборке квартир. В небольших зданиях могут использоваться стандартные компоненты, в то время как в более крупных может потребоваться более индивидуальное решение. В большинстве случаев датчики температуры являются беспроводными, что упрощает установку.

Эти элементы управления могут включать в себя функции отключения в теплую погоду и понижения температуры в ночное время для оптимизации эффективности.

В дополнение к экономии в сбалансированных системах, этот тип управления может использоваться для обеспечения записи температуры в квартире.Эту информацию часто можно использовать для подтверждения соответствия любым применимым нормам по теплу (см. Соответствие).

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
