Кладка русской печи: проекты, схема, материалы
Содержание
- 1 Что собой представляет?
- 2 Проект конструкции
- 3 Где поставить?
- 4 Какие инструменты нужны для кладки?
- 5 Материалы для строительства
- 6 Этапы работы над строительством
- 6.1 Фундамент под русскую печь
- 6.2 Раствор для возведения конструкции
- 6.3 Схема кладки кирпича для русской печи
Нужно много опыта и знаний, чтобы кладка русской печи была выполнена правильно. Работу лучше поручить опытному мастеру или прежде чем приступить к строительству своими руками, нужно поучиться у специалиста, изучить схемы и чертежи. Если положить неправильно хотя бы один кирпич, то в результате нужно будет перекладывать всю кладку. Поскольку ошибка приводит к слишком большой тяге или к ее отсутствию.

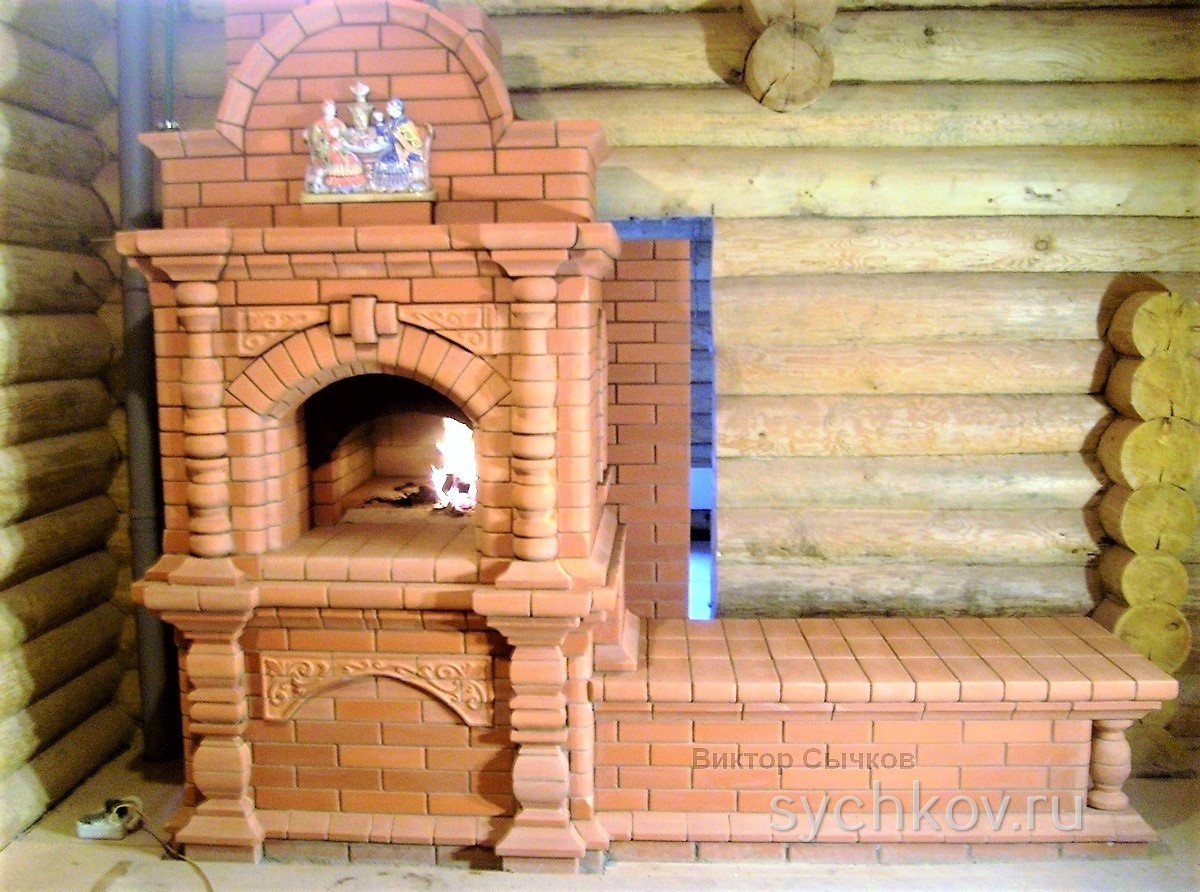

Что собой представляет?
Русскую печь используют с давних времен, потому что устройство всегда было многофункциональным. Это способ для обогрева помещения, приготовления еды, выпекания хлеба, сушки овощей и фруктов, нагревания воды, лечения и проветривания комнат.
Старинные печи были далеки от идеала, но со временем конструкция усовершенствовалась и может служить обогревателем. Особенно ценится лежанка, служащая идеальным местом для сна в морозные дни.
Вернуться к оглавлению
Проект конструкции
Современное строение делают с нижним прогревом, благодаря чему помещение лучше нагревается. Проекты русских печей разнообразные, но основа никогда не меняется. К основным элементам относится:
- опечек;
- холодная печурка;
- шесток;
- под;
- варочная часть печи;
- перетрубье;
- вьюшка;
- лежанка.
Вернуться к оглавлению
Где поставить?
Для качественного обогрева помещения постройку лучше установить в центральном помещении.Перед тем как приступить к работе, нужно определить место, где построится кирпичная конструкция. В доме, построенном из деревянных брусьев, расстояние между стенами и печью должно быть не менее 20 см.
Обязательно в проем кладут слой асбеста. Он предотвратит возгоранию материала, из которого построен дом. В кирпичном доме русская печь устанавливается в центральной комнате. Лучше всего, если это гостиная или кухня. Таким образом, обогревается все помещение.
Вернуться к оглавлению
Какие инструменты нужны для кладки?
Строительство русской печи с лежанкой требует использования следующих инструментов:
- мастерок;
- молоток в форме кирки;
- расшивка;
- уровень;
- отвес;
- порядовка;
- правило;
- посуда;
- планка.
Вернуться к оглавлению
Материалы для строительства
Для стройки понадобится глина.Каждый вид кирпичной печи требует определенного количества материалов. Ее строительство состоит не только из возведения стен, но и заливки фундамента. Он необходим потому, что размеры русской печи с лежанкой большие, и весит она соответственно много.
Если габариты имеют 160 ширины, 240 длины и 190/20 см высоты, то для строительства нужно:
- огнеупорный кирпич;
- глина;
- песок;
- плита с конфорками;
- 3 колосниковые решетки;
- 2 дверцы для топки;
- 3 прочистная;
- дверь для поддувала;
- задвижка для дыма;
- заслонка;
- бак для нагревания воды;
- уголок из стали;
- стальная полоска;
- лист стали.
Если для кладки используется керамический кирпич, то его замачивают перед работой. Это делают с целью предотвратить накапливание влаги от раствора. В этом случае весь материал высыхает равномерно, чем обеспечивает герметичность конструкции.
Вернуться к оглавлению
Этапы работы над строительством
В кладке могут быть использованы только целые кирпичи.Прежде чем приступить к работе, нужно создать простой мини-макет русской печи из картона. Это поможет в последовательности кладки кирпича.
Если использовать чертежи русской печи из кирпича, нужно придерживаться последовательности постройки. На первом месте заливка фундамента. При этом поверхность проверяется уровнем, неровности убираются правилом. Во время работы строго соблюдается последовательность кладки кирпичей. Не стоит забывать, что конструкция русской печи должна быть полностью герметичной. Поэтому используют только целые кирпичи без трещин.
Вернуться к оглавлению
Фундамент под русскую печь
Постройка имеет большой вес, поэтому перед началом работы нужно сделать заливку. Для начала роют котлован, в который заливается монолитный бетон, что послужит фундаментом для русской печи. Учитывать наличие печи нужно еще во время возведения самого дома. А также учитывается место ее размещения, поскольку от этого зависит способ заливки и укрепления. Следует учесть тот факт, что фундамент должен на несколько миллиметров выступать за стенки самой печи.
Вернуться к оглавлению
Раствор для возведения конструкции
Затем готовится строительная смесь, которая значительно отличается от обычной и замешивается труднее.
Такие растворы продают в магазине, но поскольку речь идет о работе своими руками, то и смесь лучше готовить самостоятельно. Для этого необходимо иметь глину и песок, а также подготовить посуду. Перед замесом раствора глину замачивают на несколько дней в бочке. Затем добавляют нужное количество песка и мешают с помощью ног. Для этого лучше всего обуть резиновые сапоги. Смесь должна быть однородной, мягкой, без камушков и комочков. В противном случае кирпич будет плохо прилегать друг к другу, и швы будут неровными. В результате кладка тоже будет неравномерная.
Замес происходит в зависимости от вида кирпича, из которого строится печь. Для М-150 применяется обычный раствор из глины и песка. При использовании тугоплавкого материала применяют тугоплавкую глину. Для шамота берут огнеупорный материал. Часть дымохода, находящаяся на чердаке, возводится с помощью цементного раствора.
Вернуться к оглавлению
Схема кладки кирпича для русской печи
Кладку нужно начинать прожженным кирпичом.
После завершения замеса раствора можно приступать к основной работе над постройкой. Сначала нужно сложить первый ряд кирпичей для основы. Кладка выполняется «в кирпич», «в полкирпича» или «в четверть кирпича». Пошаговая схема русской печи поможет соорудить ее самостоятельно. Принцип работы заключается в следующем:
- Кладка начинается с прожженного кирпича.
- Дальше уже закладывают каналы для чистки от сажи и зольник.
- Кладут кирпич с установкой чистящих дверцей и поддувала.
- Затем делают перекрытия каналов.
- Начинают строить малую топку, уложив колосовую решетку.
- Устанавливают бак для воды.
- В следующем ряду делают плиту и устанавливают колосовую решетку, укрепляют стену с помощью полоски.
- Дальше — продолжение укладки и установление дверцей.
- Начинается соединение свода топок и укладка пола горнила.
- На торцевую сторону стены кладут уголок и прикрывают плитой. На другую топку — съемную колосовую решетку.
- С 12 ряда выкладывают горнило из огнеупорного кирпича, наружные стены делают из керамического материала.
- Дальше продолжают выкладывать стены. Начинают делать дымоход, оставляя в середине отверстия. Устанавливают шаблон и делают свод арки.
- Затем строят стены и перекрывают устье горнила.
- На 17 ряду сужают горнило, дымоход делают шире и закрепляют стенку полоской.
- Затем перекрывают устье горнила, возводят переднюю стену.
- Засыпают свод горнила песком и укрепляют стену стяжкой.
- Совершают сужение перетрубов, перекрывают печь.
- Продолжается укладка дымохода.
- Соединение дымохода и перетрубья.
- Дымоход сужается и выводится труба.
- От перекрытия до улицы возводят ее, используя цементную смесь.
Когда постройка будет готовой, ее нельзя сильно топить. Нужно сделать выдержку для просыхания. Печи нужно дать возможность высохнуть естественным путем. Топить начинают небольшими порциями.
По окончании сушки готовность русской печи к эксплуатации проверяют за наличием конденсата на металлических деталях. Для безопасности использования конструкции нужно чистить дымоход не реже одного раза в год.
