Проектирование теплый водяной пол: выбор и рассчет количества материалов, схемы укладки – Как спроектировать водяной теплый пол

Содержание

Проект системы отопления на основе водяного теплого пола

Системы отопления на основе водяных теплых полов являются наиболее комфортным способом отопления коттеджа и квартиры, и других общественных зданий, например, бассейнов. Проектирование теплого пола это интересная инженерная задача так, как необходимо учесть ряд требований и особенностей данной системы, а именно, правильно рассчитать и сбалансировать циркуляционные кольца.

Проект системы отопления и водяного теплого пола

Теплые полы обычно проектируются в комплексе с системой отопления так, как источником тепла обычно выступает именно топочная. При этом даже в самом хорошо утепленном коттедже и при самых высоких коэффициентах теплопроводности материалов напольного покрытия одной системой теплого пола далеко не всегда удается покрыть все теплопотери помещения и есть необходимость в дополнительных тепловых приборах. Более того обычно заказчик желает оборудовать теплыми полами не все помещения, а только некоторые, в основном это туалетные и ванные комнаты, спальни и гостиные, а лестничные клетки, коридоры, кладовые и другие вспомогательные помещения отапливаются при помощи радиаторов. Поэтому специалисты нашего проектного института по отоплению в Харькове и Украине рекомендуют рассматривать проект теплого пола вместе с проектом основной системы отопления. В случае коттеджа это наиболее оптимальное решение, ведь в проект отопления входит проект топочной, в которой можно предусмотреть различные комплексные энергосберегающие решения.

проектирование теплового пола в квартире

Особенности проектирования теплого пола

Гидравлическими особенностями проекта теплого пола является правильный выбор шага труб, правильная разбивка на циркуляционные кольца, правильный подбор смесительного узла и насоса и ряд других особенностей. Первым с чего начинается проект теплого пола это выбор шага труб, который зависит  чаще всего от типа помещения, в санузлах обычно принимают шаг в 100-150мм, в спальных и гостиных шаг труб находится в пределах 150-250мм.

Схема укладки труб при проектировании теплого пола

Следующим параметром является схема укладки труб, наиболее распространенными являются схемы типа «улитка» и «змейка», остальные типа это в основном комбинирование двух предыдущих. Схема теплого пола типа «улитка» представляет собой закрученную к середине комнаты спираль, в которой подающий и обратный трубопровод чередуется. Схема «змейка» это укладка одной трубы петлями от одной стены к другой. Преимущества «улитки» это наиболее равномерная температура всего пола в помещении, температура пола приблизительно средняя между температурами подачи и обратки. А при схеме «змейка» идет снижение температуры, пола по длине трубопровода, что в принципе оправдано в случае укладки от наружной стены, где потери тепла немного выше.

схема укладки теплового пола

Проектирование теплого пола — разбивка на циркуляционные кольца

Одним из главных этапов при проектировании теплого пола это разбивка на циркуляционные кольца, дело в том, что в зависимости от диаметра трубопровода кольцо может иметь ограничение по длине, иначе насос не сможет его прокачать независимо от мощности. Это связанно с внутренним сопротивлением трубопровода и отсутствием тепловых приборов. Наиболее распространенными диаметрами трубопровода для теплого пола является 15 и 18мм, для такого размера длина кольца, включая подводки от распределительного коллектора, ограничивается 100-120м.п. При этом лучше всегда лучше оставлять небольшой запас, все это учитывается в проекте системы индивидуального отопления, там указывается вся информация о циркуляционном кольце. Еще одним Важным моментом является гидравлическая увязка колец, если перепад по длине между кольцами будет более 15%, то кольца гидравлически не увяжутся, у них будет различное сопротивление и греть будет только одно кольцо с меньшим сопротивлением.укладка и подключение теплого пола

Выбор смесительного узла для проекта теплого пола в коттедже

Температура поверхности теплого пола ограничена, во-первых, комфортом ведь если пол будет горячим, а не теплым то это будет неприятно, во-вторых, температура ограничивается из-за температурных расширений, чем сильней нагреется пол, тем сильнее он расширится, и может повредить стены. Именно поэтому температура поверхности теплого пола обычно ограничивается в среднем 30⁰С, а температура подающего теплоносителя 40⁰С. В среднем же в температура в системе отопления колеблется от 50 до 80⁰С, кроме низкотемпературых систем с конденсационным котлом или с тепловыми насосами и естественно ее необходимо снизить. Смесительный узел отделяет контур теплого пола, фиксируя в нем заданную температуру, при ее снижении трехходовой клапан смесительного узла приоткрывается и подает больше горячего теплоносителя из системы отопления. При повышении температуре в контуре клапан прикрывается и подает больше теплоносителя из обратного трубопровода.

оборудование для теплого пола

Цена проекта теплого пола

Стоимость проектирования определяется индивидуально и зависит от различных параметров, естественно, что при комплексном проектировании не только теплого пола, но и всей системы отопления цена будет ниже, при проектировании топочной еще ниже, а при комплексном проектировании не только отопления, но и вентиляции и кондиционирования еще ниже. Для получения стоимость вам достаточно связаться с нами и наши менеджеры подготовят индивидуальное коммерческое предложение на проектирование, а при необходимости и на монтаж и на пусконаладочне работы.теплый пол в Харьковетеплый пол в квартире

Расчет теплого пола

Правильный расчет водяного теплого пола, программа для домашнего мастера. Программа для укладки теплого водяного пола онлайн

Расчет теплого пола

Расчет теплого пола

ПолПрограмма для укладки теплого водяного пола онлайн

Улитка – быстрая и простая раскладкапетель тёплого пола

Легкая и простая программа для расчётов при укладке тёплых полов. Полезна как профессионалам так и самостоятельным строителям. Позволяет существенно ускорить планирование и сэкономить на материале

Программа позволяет быстро и удобно рисовать петли теплого пола, при этом рисование происходит по сетке, которая задается при создании нового проекта – и после этого проектирование происходит с привязкой к этой сетке, что позволяет избежать произвольных изгибов, невозможных при выполнении работ. Выходит достаточно быстро и точно – ведь всегда попадаешь в нужный узел и не нужно целиться.

Кроме петель в программе есть возможность рисования комнат – это сделано для того, чтобы можно было быстро посчитать площадь помещения в котором будет производится укладка, а также для того, чтобы знать количество подложки, которое будет использоваться. Подложки бывают разных видов: либо металлическая сетка, либо пластик либо специальные варианты. Улитка позволяет с достаточной точностью оценить предстоящие финансовые затраты.

Нет необходимости изучать какие-то специализированные CAD-ы, которые хотя и позволяют многое, но требуют длительного обучения – для того чтобы в ней начать отрисовывать хотя бы примитивные теплые полы в ванной комнате нужно не один год осваивать эту систему! При создании петли указывается цвет, толщина линии – важные трассы делаются легко различимыми. В программе придусмотрена динамическая смета – при расчете сметы можно ввести стоимость метра трубы и сразу видеть итоговую сумму.

Важная функция программы – вывод проекта на печать на любое количества страниц. Проект можно распечатать с любой детализацией, после чего будет произведена печать на нескольких страницах которые можно склеить и получить большую схему.

Проекты могут храниться как локально на компьютере пользователя, так и в облачном сервисе: каждому пользователю выделяется собственное защищенное файловое хранилище под хранения его проектов. После получения регистрационного ключа пользователь будет иметь доступ к своим проектам с любого компьютера где установлена данная программа и где есть выход в интернет.

В перспективе планируется реализация простого просмотрщика прямо из интернета через браузер пользователя либо через андроид-приложение.

xn—–8kcrdunc0agdpocn2fwc.xn--p1ai

Расчет водяного теплого пола, программа онлайн – ваш надежный помощник

Перед тем как прокладывать низкотемпературную систему обогрева, вначале нужно узнать, как рассчитать теплый водяной пол, чтобы заранее приобрести все необходимое оборудование. Целесообразнее было бы поручить это специалистам. Но если у вас нет на это средств, то можно сделать это и самостоятельно, главное правильно к этому подойти.

Сегодня в интернете, можно найти различные сервисы, предлагающие онлайн-расчет труб, или специальные программки-калькуляторы, но все же, не имея инженерного образования, многим будет сложно разобраться с этим. Между тем, от правильного подхода, целиком и полностью зависит конечный итог, а также безопасность жилья.

Программа улитка для теплого пола скачать бесплатно

Проект водяного теплого пола

Расчет теплого пола

Расчет теплого полаПроект водяного теплого пола. Бетонная система.

Профессиональное проектирование систем напольного отопления (водяного теплого пола) для зданий различного назначения и конструкции (коттедж, ТЦ, БЦ, СТО, цех и т.п.), и любыми источниками тепла в соответствии с европейскими и российскими стандартами и нормами.

Проект необходим для монтажа водяного теплого пола и является паспортом системы, в т.ч. для последующего обслуживания системы.

Проект включает расчет тепло-потерь здания с учетом климатической зоны. Учитывается материалы, толщина и конструкция стен, перекрытий, утепление фундамента и кровли, заполнение дверных и оконных проемов, поэтажные планировки. При проектировании учитываются все особенности здания и индивидуальные по желания заказчиков. Законченный проект напольной системы отопления включает следующие основные разделы:

  • результаты теплотехнического расчета,
  • паспорт системы,
  • монтажные схемы укладки труб теплого пола, магистралей, демпферной ленты, расстановки термостатов,
  • таблицы балансировки коллекторов теплого водяного пола,
  • спецификация материалов и комплектующих.

В наших проектах раскладку труб выполняет опытный проектировщик, причем трубы укладываются в соответствии с методикой Thermotech «меандром» («улиткой») и с переменным шагом с выделение краевых (рантовых) зон. В отличие от некоторых фирм, работающих под «зонтиком» именитых брендов, где раскладку труб автоматически выполняет «фирменная» компьютерная программа, использующая примитивную «змейку» с одинаковым шагом. В теплой Европе «змейка» применяется для зданий с очень низкими теплопотерями (до 30 Вт/м2), при увеличенных теплопотерях проектировщики вынуждены переходить на «улитку» и применяют рантовые зоны вдоль наружных стен для компенсации повышенных теплопотерь. Программы пока так не делают.

Расчет теплого пола

Расчет теплого полаПроект водяного теплого пола в купольном доме

Но, как правило, в наших климатических условиях, и с отстающими требованиями стандартов к утеплению ограждающих конструкций, а так же массово практикуемом отсутствием наружной теплоизоляции в индивидуальном строительстве с теплопотерями все обстоит намного хуже. Хорошо если теплопотери дома укладываются в значение 75-80 Вт/м2 пола, но больше тоже не редкость, а скорее наоборот в частной застройке. Но наши специалисты давно и успешно занимаются проектированием и реализацией систем напольного отопления в суровых условиях Сибири и обладают колоссальным опытом в этой сфере. Это позволяет нам выполнять проекты максимально соответствующие нашим (да и любым) климатическим условиям и индивидуальным особенностям конкретного объекта.

Расчет теплого пола

Расчет теплого полаПроект водяного теплого пола для дома из бревна. Монтажная схема. Бетонная система.

Для разработки проекта водяного теплого пола в идеальном случае нужен проект здания или, хотя бы, поэтажные планировки, желательно формате в AutoCad. При их отсутствии нужны поэтажные планировки со всеми размерами начерченные ручным способом. Кроме того составляется и согласовывается техническое задание на проектирование.

Проект системы напольного отопления выполняется с учетом особенностей здания и пожеланий заказчика. Для слабых перекрытий или тонких систем в проекте могут быть использованы легкие системы теплого пола с алюминиевыми теплораспределительными пластинами или фольгированная система.

Расчет теплого пола

Расчет теплого полаМонтажная схема теплого водяного пола. Фольгированная система.

Результатом проектирования является пакет технической документации, содержащий паспорт системы с результатом теплотехнических расчетов, монтажные схемы укладки труб водяного теплого пола и расстановки комнатных термостатов, таблицы балансировки коллекторов и спецификацию материалов, оборудования и комплектующих.

Выполненный проект позволяет полностью закомплектовать систему оборудованием, комплектующими и матералами согласно прилагаемой спецификации и произвести монтаж и пуско-наладку работоспособной системы.

Тэги: пол схема, расчет пол, теплый пол схема, теплый пол расчет, теплый пол расчет, водяной пол схема, водяной теплый пол схема, водяной пол расчет, теплый пол водяной расчет, проектирование теплый водяной пол

Сделать запрос:

позвонить по тел.: +7(383)2486390

МТС / WhatsApp / Viber : +79833216510

Откройте данную ссылку, чтобы написать в WhatsApp: https://wa.me/79833216510

Отправьте сообщение через любой из доступных мессенджеров кликнув на форму диалога в левом нижнем углу страницы

Воспользуйтесь чатом online на сайте в правом нижнем углу страницы

Расклад простой

экономим материал – экономим время – получаем точный расклад

Расчет теплого пола

Расчет теплого пола

. программой сам воспользовался и благодаря ей сам выполнил все расчёты, всё закупил и не разочаровался – даже в демо версии, распечатывал результаты, через снимок экрана, всё намотал и всё работает – очень доволен. Спасибо.

Из общения на интернет-форуме Расчет теплого пола

Расчет теплого пола

Нам задают вопросы

Добрый день! Будет ли програмка дальше жить? Народ на форумхаусе волнуется. Можно было отрисовать все пелтли, пусть в приближении, но без изучения всяких компасов, автокадов и т.д. Сам себе прорисовал 300 кв.метров 3-х уровневый дом, сделал закупку, все смонтировал, сам просто в в восторге от программы

Из письма пользователя Расчет теплого пола

Расчет теплого пола

Строители ищут

Нужна простейшая програмка, в которой можно посчитать длину петель ТП. Расчет теплопотерь мне не нужен. Надо просто определиться, сколько петель делать и сколько трубы брать. То, что советует в интернете, либо не скачивается, либо не запускается у меня. Огромная просьба, скинуть на мыло или дать ссылку на рабочую программку!

Во многих квартирах сегодня устанавливают водяные теплые полы по соображениям экономии. Температура подачи подогрева в этих системах намного ниже, чем при использовании радиаторов. Перед тем, как спроектировать и спланировать систему отопления, необходимо определить потребность в теплоэнергии, мощности и нагрузку для обогрева каждой комнаты в здании. Чтобы провести расчет водяного теплого пола по программе, нужно определиться с параметрами будущего покрытия.Расчет теплого пола

Расчет теплого пола

Проект водяного теплого пола заказать

В последние годы отопление дома теплыми полами приобретает все большую популярность. Вместе с тем, такая система является весьма чувствительной к качеству монтажа, а ее ремонт может оказаться очень затратным или даже невозможным. Застраховать себя от возможных проблем поможет разработка проекта теплого пола.

Инженеры компании СКК Инжиниринг рады предложить Вам свои услуги в области проектирования системы теплых полов. Мы готовы разработать проект в сжатые сроки и на привлекательных условиях.

Стоимость проектирования

проект цена
Теплый водяной пол от 60 р/м2
Автоматическое поконтурное регулирование от 10 р/м2




Корректность работы теплых полов в доме напрямую зависит от типа, диаметра и шага укладки трубопроводов. Неверный выбор данных параметров может привести к нескольким крайне нежелательным последствиям.



Важные особенности напольного отопления или почему так важно разработать проект:

  • температура в помещении будет ниже требуемой
  • поверхность чистового покрытия пола будет прогрета неравномерно: иногда ступнями ног даже можно ощутить так называемый эффект «зебры» – чередование более и менее нагретых зон
  • мощности циркуляционного насоса окажется недостаточно для прокачки теплоносителя. Результат – нарушение циркуляции и недогрев отдельных контуров
  • Водяной теплый пол укладывается в стяжке и по определению является скрытой системой. Но как узнать, где именно проходит труба, при планировании ремонта, например, через 10 лет? Такая информация содержится в проекте теплого пола, который всегда будет с Вами и в следующие несколько десятков лет будет самым верным помощником в эксплуатации и обслуживании внутренних коммуникаций. Он будет понятен и полезен как важный источник информации для любых обслуживающих организаций

При проектировании водяного теплого пола мы обязательно производим сначала теплотехнический расчет здания, а затем и гидравлический расчет трубопроводов.

Это позволяет гарантированно избежать перечисленных ошибок и добиться следующих результатов:

  • система будет работать корректно, наиболее энергоэффективно и в оптимальном режиме
  • внутренний климат в каждом помещении будет удовлетворять условиям Технического задания

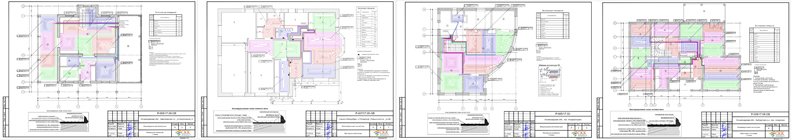

primery proektov teplogo pola

Выполнение схемы теплого водяного пола это лишь один из этапов разработки проекта целиком, поэтому предлагаем Вам ознакомиться с разделом — проектирование отопления загородного дома.

Состав проекта водяного теплого пола

  1. Теплотехнический расчет здания
  2. Гидравлический расчет. Включает в себя определение потери давления и расхода теплоносителя в каждом контуре. На основе этих данных, принимая во внимание тип финишного покрытия, подбирается диаметр трубопровода водяного пола, шаг укладки и циркуляционный насос. Проект теплого пола содержит информацию о требуемых расходах в каждом контуре, которые устанавливаются на коллекторе в ходе пусконаладки
  3. Планы раскладки трубопроводов с указанием диаметра и шага укладки, длины каждой петли
  4. Схемы обвязки коллекторов
  5. Спецификация оборудования и материалов

Пример проекта отопления дома теплым полом (скачать)

Как построена наша работа:
  1. Вы заполняете бланк технического задания на проектирование и отправляете его нам
  2. Наши инженеры обсуждают с Вами и фиксируют все детали будущего проекта. На этом этапе происходит учет информации о материале и толщине ограждающих конструкций дома, в том числе стен и кровли; типе стеклопакетов. Важную роль с точки зрения теплопотерь здания играют и такие факторы, как ориентация по сторонам света, а также регион строительства. Не менее важна и информация о планируемом типе финишного покрытия (ламинат, кафель и так далее) для каждого помещения
  3. Мы подписываем Договор на проектирование теплого пола, в котором закреплен состав и сроки изготовления
  4. Точно в указанные сроки мы предоставляем Вам проект с подробной спецификацией оборудования и материалов

Примеры работ по проектированию теплого водяного пола

Полный перечень работ по проектированию теплого водяного пола Вы можете посмотреть на странице

Напольное отопление 1 этажа

Проект теплого водяного пола

Напольное отопление

Напольное отопление

Напольное отопление 1 этажа

Напольное отопление

как спроектировать своими руками и какая мощность системы?

Теплый пол в качестве дополнительной, а в некоторых случаях и основной системы отопления обладает массой преимуществ, главное из которых — совершенно иной уровень комфорта.

Поскольку теплый пол — важный элемент обогрева дома или квартиры, закладываемый еще на этапе строительства или капитального ремонта, то важно выполнить работы по его монтажу правильно, без ошибок, а также сделать правильный расчет конструкции — мощности, количества материалов, расположения всех элементов.

Проект нужно составлять с учетом множества факторов:

  • площади пола;
  • расчетных теплопотерь помещения;
  • типа используемой трубы;
  • материала покрытия пола
  • и многого другого.

Отталкиваться следует от предполагаемых теплопотерь комнаты, однако прежде стоит определиться с материалом.

Трубы для работы

Требования к качеству, долговечности и прочности в данном случае гораздо выше, чем при укладке обычного трубопровода, потому что замена или ремонт сопряжены с большими неудобствами и затратами. Обычно применяется один из следующих разновидностей трубы.

  • Медная. Этот материал наиболее предпочтителен, так как обладает высокой прочностью, теплопроводностью, химической устойчивостью, небольшим коэффициентом теплового расширения.

    Но трубы из меди гнутся хоть и легче стальных, все равно потребуют дополнительных инструментов для монтажа. Еще одна проблема — высокая стоимость данного материала.

  • Сшитый полиэтилен. Приемлемый по цене материал, теплопроводность ниже, чем у меди, но на вполне достаточном уровне, как и все прочие характеристики.

    Недостаток — излишняя упругость материала. Его не легко согнуть, он стремится сразу же разогнуться.

    Поэтому при укладке придется использовать большое количество крепежей и арматурную сетку в качестве каркаса.

  • Металлопластиковые трубы могут считаться компромиссом цены и качества. Чаще всего в бюджетных проектах системы обогрева используют именно ее.

    Однако стоит помнить, что в дешевых низкокачественных изделиях используются ненадежные клеющие вещества, из-за чего стенка канала может расслоиться и в последствии разрушиться.

  • Применение пластиковых или стеклопластиковых материалов не является разумным выбором. Они очень плохо гнутся, имеют большой коэффициент теплового расширения, у них ниже теплопроводность.

Смотрите нашу видео-подборку по теме:

Проектирование тепловой производительности

Если заложить недостаточное количество теплоносителя, то в помещении будет прохладно даже при закипающей воде в системе, а избыток обернется перерасходом материалов. Расчет водяного теплого пола производится по такому алгоритму:

  1. Вначале следует определить теплопотери помещения или всего дома. Для этого нужно знать толщину стен, теплопроводность материала, из которого они изготовлены, определить потери тепла через крышу, окна, двери, элементы системы вентиляции.

    Часто все эти расчеты игнорируют и принимают теплопотери в размере 100 Вт на квадратный метр площади. Однако в данном случае этот подход не приемлем, потому что обеспечение такой мощности обогрева возможно в очень ограниченных условиях.

  2. Определив теплопотери помещения и зная его площадь, можно высчитать необходимую производительность одного квадратного метра пола.

    Регулирование мощности системы отопления возможно посредством изменения температуры теплоносителя (в очень узких пределах, температура пола в жилых помещениях не должна превышать 26°С — СНиП 41-01-2003) или путем изменения количества трубы в одном квадратном метре площади пола.

    Для обеспечения удельной мощности в 80-100 Вт/кв.м. нужно укладывать теплоноситель с шагом 100-150 мм, если же дом утепленный и нужно не более 50 Вт/кв.м, то можно установить шаг в 300 мм. Эффективность зависит также от диаметра трубы, чем он больше, тем выше теплоотдача.

  3. Зная площадь пола и нужный шаг укладки, можно высчитать общее количество этого материала. Для этого нужно просто площадь разделить на шаг укладки.

    Например, если в комнате площадью 15 кв.м. нужно уложить трубы с шагом 200 мм, то общая длина будет такой :

    15/0,2=75м.

Стоит помнить, что далеко не всякий насос сможет преодолеть сопротивление, которое создает тонкий канал большой длины. В некоторых случаях будет целесообразным разделять контур на две части и подключать их параллельно.

Важные моменты, о которых нельзя забывать

  1. Нельзя укладывать в бетон места соединений, разветвления. Все стыки должны быть доступны, иначе в случае подтекания будет образовываться сырость.
  2. По периметру пола следует предусмотреть компенсационный шов, который будет поглощать изменения размеров бетона при тепловом расширении. Аналогичные швы нужно делать между отдельными контурами.
  3. До заливки системы бетоном следует заполнить ее водой, проверить на отсутствие подтеков, трещин, проколов.
  4. Перепад температуры на входе и выходе трубы в пол может достигать 10-15 градусов.

    Чтобы пол прогревался равномерно, нужно укладывать подачу и обратку поочередно.

Еще важно помнить, что полезная произвоидетльность отопительной системы сильно падает, если сверху пол покрыт деревом (доска, паркет), пористыми полимерными материалами, ковром. Отрицательно влияет на эффективность системы и обилие мебели в комнате.

Цены

Если не делать все эти работы самостоятельно, а нанять специалиста, то затраты будут приблизительно такими:

Услуга Стоимость
Укладка утеплителя 20-40р/кв.м
Укладка материалов с шагом 150мм 450-600р/кв.м
Укладка материалов с шагом 200мм 350-500р/кв.м
Монтаж коллекторной группы системы обогрева 2000-4000р/шт
Монтаж шкафа для колл.группы 1000-2000р/шт

К этому еще стоит добавить расходы на материалы.

Смотрите нашу видео-подборку по созданию водяного покрытия:
