Проход дымохода через деревянную стену: Монтаж дымохода через стену снаружи деревянного дома в Санкт-Петербурге

правила и этапы установки, рекомендации

Наличие автономной системы отопления требует установки дымоотвода, сквозь который выводятся продукты переработки топлива. Монтаж дымохода через стену считается наиболее практичным вариантом, если провести его по всем правилам. Для этой цели необходимо знать особенности конструкции и принцип работы устройства, изучить его главные элементы, разобраться со спецификой и нюансами подключения.

Содержание

  1. Особенности конструкции и принцип работы
  2. Главные элементы дымохода
  3. Основные правила и этапы монтажа дымохода через стену
  4. По наружной стене
  5. Сквозь каркасную стену
  6. Сквозь деревянную стену
  7. Специфика и нюансы подключения
  8. Установка дымохода из сэндвич-труб
  9. Советы профессионалов

Особенности конструкции и принцип работы

Выведение трубы дымохода через стенку

Дымоходы, установленные с наружной стороны, бывают настенными или коренными, во втором случае их ставят на отдельный фундамент возле здания. Труба может быть сделана из кирпича, однослойной стали, сэндвич-трубы, асбоцемента или обычного цемента. Сложнее всего возводить кирпичную трубу, для этого необходимо владеть навыками каменщика. Асбоцементные варианты достаточно хрупкие, к ним сложно подбирать комплектующие элементы, также им требуется дополнительное утепление, и они способны разрушиться под влиянием конденсатного компонента. Наилучшим вариантом считаются стальные трубы, не доставляющие проблем во время установки и не требующие прокладывания утеплителя, при этом они недорого стоят.

Работа дымоходной трубки, подведенной к печке, основывается на реакции веществ горения, которые при нагревании устремляются вверх. Нагретые газы способны расширяться, в результате чего снижается их плотность, затем они переходят в завышенные атмосферные слои. После поднятия отработанных компонентов внутри топки создается разреженный слой, к которому подмешивается свежий воздух. За постоянное поступление кислорода к топливу отвечает тяга, на которую влияют высота дымохода, утепление канала и площадь его сечения, расположение оголовной части по отношению к верху кровли, а также приток нужного количества воздуха.

Дымоход нужен, чтобы выводить отработанные продукты горения за пределы дома. Это важнейший элемент, без которого невозможна нормальная работа любой печи.

Главные элементы дымохода

Элементы дымохода из сэндвич-труб

Дымоход любого вида состоит из вертикальной коробки, задвижки, оголовного элемента, люков для очистки и фундамента, если он необходим. Количество деталей различается с учетом материала, из которого сделана трубка. Кирпичный дымоотвод включает в себя шейку для подсоединения к печной топке, стояк с задвижными частями, откос, вкладыш из нержавеющей стали, выдру, представляющую собой расширение для стенок трубы над кровлей, и металлический колпак. Асбоцементные и стальные варианты состоят из трубок, колпака, переходников, подсоединяемых к топочной части, утеплителя и наружной обшивки, если она требуется.

Наиболее современными и прочными считают дымоходные элементы из сэндвич-труб, состоящих из трех слоев, или сделанных из керамики. Их собирают из готовых заводских частей, большой ассортимент которых дает возможность быстро создать конструкцию с нужными параметрами. Основными деталями подобных труб являются прямые или поворотные детали, тройники, элементы для собирания конденсата, переходники, дефлекторы и конусные части. Сэндвич-трубы изготавливают из двух слоев металлических листов, между которыми кладут утеплитель. Керамические аналоги собирают из керамзитобетона, стандартной коробки из керамики и утепляющего материала.

Основные правила и этапы монтажа дымохода через стену

Чтобы установить стандартный дымоход через стену, нужно соблюдать главные правила и технику, касающуюся безопасности. Схема установки может быть наружной, также деталь ставят сквозь деревянную либо каркасную стену.

По наружной стене

При ведении дымохода необходимо соблюдать нормативные углы изгибов

При таком монтаже на главные параметры дымоотвода влияет прибор отопления. Для регуляции колебаний дыма понадобится создавать отводы, колена соединений которых должны сохранять нужный угол. Отводные элементы скрепляют друг с другом при помощи вольфрамового электрода, далее монтируют заслонки и специальные окна. Если это необходимо, заслонные элементы ставят в отводных частях, трубках либо переходах на нужном расстоянии таким образом, чтобы они не могли соприкоснуться со стенкой трубки. Помимо этого понадобится монтировать подставку под тройные части, для этой цели применяют трубку с квадратным сечением, удерживая деталь на стенке при помощи дюбелей. Пристальное внимание необходимо уделять расстоянию между стенкой и дымоходом.

Вывод подобного дымохода через стену осуществляются за счет тройников, сделанных из нержавейки с тепловой изоляцией. За счет них устройство подключается к дымоходу, после этого тройники будут применять в качестве отводных частей для конденсатных частиц, чистки и проверки деталей конструкции. Отводные трубки или ревизионные окна ставят в низу либо сбоку от тройников, которые бывают проходными, сборными или цельными. Для полноценной установки дымохода применяют кронштейны, в ряде случаев могут понадобиться вспомогательные крепления. Они необходимы для придания конструктивной части устойчивости к нагрузкам.

Дымоходу снаружи всегда требуется слой тепловой изоляции, трубку помещают в защитный чехол, который изготавливают из стали оцинкованного либо нержавеющего типа, а также прочих материалов с устойчивостью к коррозии.

Сквозь каркасную стену

Нередко требуется установить печь в доме с дымоходом через каркасную стену. С целью получения нужного результата всю конструкцию обрабатывают материалами изоляционного типа, к примеру, шлакобетоном, минеральной ватой либо волоконными утеплителями. Верхнюю часть трубки оборачивают фольгой из алюминия и удерживают стяжками с хомутами. Иногда сразу устанавливают сэндвич-дымоходы с утеплительным элементом, монтаж которых не доставляет сложностей. Они включают в себя две трубы с разным диаметром, маленькая вкладывается в более крупную, в качестве наполнителя для них используют утеплитель.

Сквозь деревянную стену

Древесина может загореться при высоких температурах, поэтому используются теплоизоляционные материалы

Чтобы установить дымоход камина через стену строения из дерева, понадобится строго следовать правилам, касающимся пожарной безопасности. Трубку обкладывают прочным каркасом, стойким к возгоранию, это могут быть кирпичи или асбест. Подобная процедура позволяет предотвратить рассыхание древесины на участках, примыкающих к дымоотводу. Нередко во время установки трубки в деревянных строениях применяют системы с двумя контурами.

В идеале необходимо создавать схему дымохода, где горизонтальная соединительная труба имела бы небольшую длину. Строение такого дымоотвода включает элемент, который называется «шибер», он помогает контролировать процесс тяги. Как и в отводящих элементах предыдущего типа, горловину накрывают специальным колпаком. Детали трубки при этом закрепляют, соблюдая дистанцию в один метр на расстоянии друг от друга, создавая проход дымохода через стену в деревянном доме.

Специфика и нюансы подключения

Дымоход считается наиболее сложной деталью системы отопления, поскольку от этого элемента будет зависеть жизнь и здоровье владельцев строения. При монтаже необходимо полностью соблюдать все условия нормативов, это станет гарантией безопасности и поможет избежать возможных проблем.

Установка дымохода из сэндвич-труб

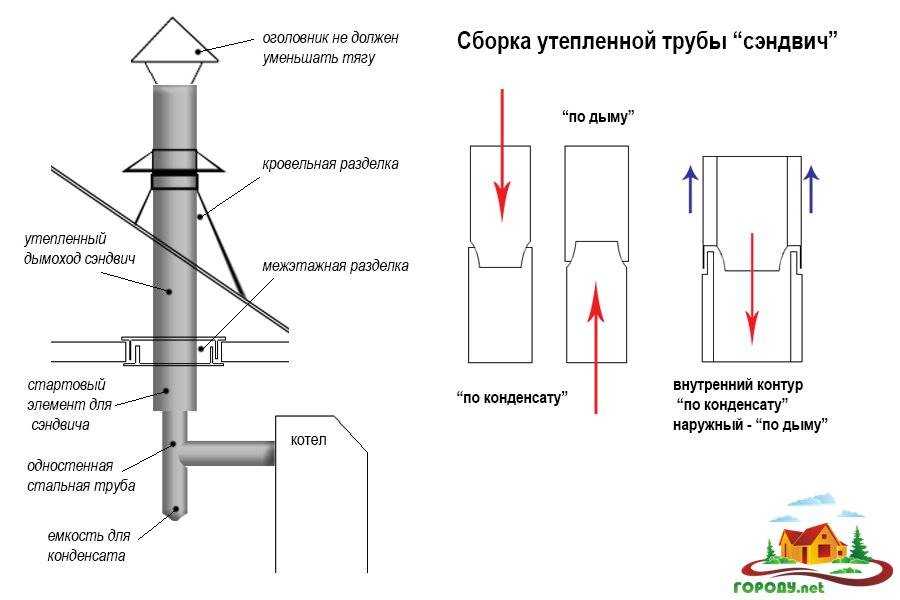

Элементы конструкции дымохода и крепеж

Если нужно устанавливать дымоход своими руками, для этой цели стоит применять практичные, облегченные и простые в установке сэндвич-трубы, сделанные из цельных заводских деталей. Главный минус подобных трубок заключается в их завышенной стоимости, но также владельцы могут сэкономить, проведя установку самостоятельно. Отсутствие проблем при монтаже позволяет установить безопасный дымоотвод и подключить его к любому прибору отопления. Следует соблюдать главные правила и обеспечивать:

  • оптимальный подбор и расчет диаметра трубок изнутри, в том числе расчет высоты дымохода;
  • соблюдение подходящих дистанций от поверхности трубок до стен и прочих конструктивных элементов;
  • полноценное утепление дымоходного канала;
  • оптимальную герметизацию, правильное и надежное прикрепление к поверхностям стен;
  • обязательный монтаж емкостей для собирания конденсата;
  • сборку конденсатных деталей либо применение специальных модулей, которые можно собрать по конденсату или дыму.

Поставить хороший дымоход своими руками и вывести его сквозь стену возможно, соблюдая условия нормативных документов. Несмотря на отсутствие сложностей при монтаже, эта работа требует определенных навыков.

Советы профессионалов

При устройстве дымоотвода стоит воспользоваться советами специалистов, чтобы сделать идеальный узел для выхода дыма. Трубку, которая идет с наружной части, собирают по конденсату. Если выполнять процедуру по дыму, конденсат способен просочиться в гильзы. Утеплитель нельзя смачивать, в этой ситуации трубки будут плохо изолированы, а наружная гильза может спровоцировать пожар при нагреве стеновых конструкций. Помимо этого промерзание жидкостей способно стать причиной образования прорех на трубках, а кислота внутри конденсатного вещества провоцирует прогорание вкладыша изнутри. Вытекание дыма на открытых пространствах не опасна, ее можно ликвидировать, если дополнительно смазывать стыковые части герметиком.

Не рекомендуется снижать диаметр отверстия дымохода, это может спровоцировать остановку либо снижение тяги. Дымоходный канал обязательно очищают от сажи дважды в год, а оголовную часть от льда, снега или намерзшего на него конденсата. Сэндвич-трубам не нужно дополнительное утепление, кроме участка прохода сквозь перегородку либо стенку. Для этой цели лучше использовать утеплители огнеупорного типа и исключить применение стекловаты. Участок, в котором труба пролегает через стенку, необходимо в обязательном порядке утеплять при помощи керамической или базальтовой ваты, асбеста либо вспененного вермикулита. Применение асбеста не доставляет проблем, на завершающем этапе изделие не начнет пылить и выделять опасные вещества.

При работе со стенками из дерева необходимо помнить об опасности их возгорания, поэтому ставить дымоходы в таких строениях гораздо сложнее, если сравнивать их с кирпичными. Когда дымоход выводят сквозь деревянную стенку, необходимо строго соблюдать дистанцию от трубы до стены, она не должна быть толще 260 мм. Дополнительно нужно позаботиться о теплоизоляционной части и обработать стены антипиренами. Ставя дымоход в таком строении, понадобится изолировать поверхности стенок возле монотрубы и патрубка выхода от теплового генератора. Такую изоляцию создают с помощью горючих материалов, например, плитки, штукатурки, камня либо металлических листов.

Стены строений из кирпича, бетона и газобетона гораздо более устойчивы к воздействию огня. Но их в обязательном порядке необходимо утеплять в местах прохождения труб, прежде чем выводить на крышу сквозь отверстие на нужный этаж, выдерживая дистанцию до стен, не превышающую 130 мм.

Руководство по монтажу дымохода через деревянную стену

При проектировании деревянного дома важно учесть, каким способом он будет отапливаться. При подключении к системе централизованного отопления проблем не возникает. Но если решено запроектировать более экономичный автономный способ обогрева помещений (котел, печь), то необходимо задуматься о том, как вывести продукты сгорания из помещения. Основная проблема здесь в том, как провести дымоход через стену в частном деревянном доме. Чтобы предотвратить неприятные последствия, необходимо соблюдать рекомендации по пожарной безопасности при проектировании и монтаже своими руками.

Способы изготовления дымоходов

Монтаж системы, с помощью которой осуществляется вывод продуктов сгорания, может выполняться из следующих материалов:

  • кирпич;
  • керамика;
  • металл.
Разновидности наружных дымоходов

Дымоход в деревянном доме из кирпича – решение, которое сейчас практически не используется. Применение обосновано, например, в процессе реставрации, когда нужно воссоздать первоначальный облик дома, который представляет историческую ценность.

Керамические изделия являются более современным решением.  Представляет собой конструкцию из специального дымоходного кирпича, утеплителя и внутренней керамической трубы. Их монтаж позволяет обеспечить гладкость внутренних стенок и снизить оседание сажи на внутренней поверхности трубы.

Металлический дымоход – это составная труба, состоящая из двух оболочек с уложенным между ними утеплителем. Для каждого типа конструкции предъявляются свои требования по монтажу и проектированию. Поэтому без детального рассмотрения каждого в отдельности сложно понять технологию устройства через стену.

При изготовлении внутреннего дымохода к нему предъявляются следующие требования:

Устройство керамической трубы

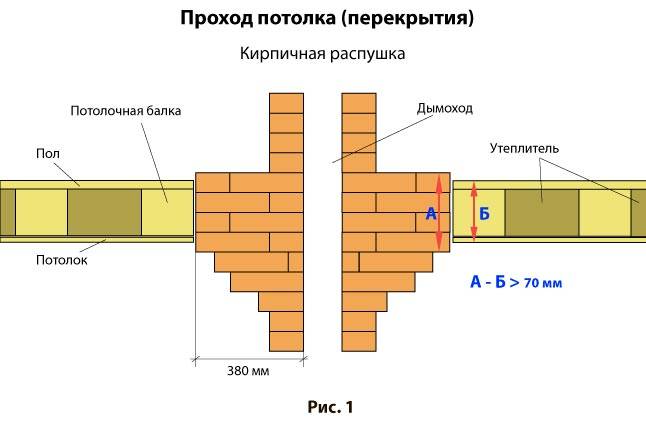

  • минимальное расстояние от дымохода до несущих балок, если предусмотрена укладка между трубой и перекрытием листов асбеста в два слоя – 250 мм, без укладки асбеста – 380 мм.
  • при наличии изоляции из асбеста расстояние от трубы до деревянной стены принимается равным 250 мм и более, если изоляция не предусмотрена, расстояние принимается не менее 380 мм.
  • при использовании для утепления минеральной ваты расстояние от трубы до стропил принимается не менее 130 мм;
  • при использовании легкосгораемых материалов – 260 мм;
  • для кровельного покрытия в местах соприкосновения с трубой должны использоваться устойчивые к высоким температурам материалы (сталь, керамическая черепица, шифер). Если же применяются такие материалы, как битумная гибкая черепица, необходимо предотвратить ее контакт с трубой. Расстояние от битумного покрытия до дымохода в плане должно составлять не менее 50 см.

Все описанные выше требования актуальны для изготовления внутреннего дымохода, но иногда лучше выбрать наружный вывод. Он позволяет избежать сложностей и повысить безопасность конструкции, поскольку продукты сгорания не могут попасть в помещение.

Продукты сгорания сразу выводятся наружу

Такой монтаж подойдет только в том случае, если котел расположен непосредственно на наружной стене. Конструкция не позволит выполнить протяженный горизонтальный участок. К плюсам использования можно отнести привлекательный внешний вид здания. Лучше всего такой вариант подойдет для котлов на жидком и газообразном топливе. Минусом конструкции станет повышенное образование конденсата, которое приводит к оседанию на стенках веществ, разрушающих трубу.

Изготавливается наружный дымоход так же, как и внутренний, но следует предусмотреть утепление его стенок, контактирующих с холодным воздухом. Толщина теплоизоляции составляет до 10 см и назначается в зависимости от климатических особенностей местности. Важно, что в большинстве случаев труба все равно будет проходить через кровельное покрытие, поэтому стоит соблюдать рекомендации, для внутренних выводов. В нижней части предусматривают отверстие для проверки и очистки, а также устанавливают капельник. Под кирпичную трубу придется сделать отдельный фундамент или выступ опоры под дом.

Стоит учесть следующие требования по кладке:

  • обеспечение перевязки;
  • изготовление из керамического полнотелого кирпича на известковом (цементно-известковом) растворе внутри дома;
  • после вывода через кровлю кладку выполняют на цементном растворе;
  • толщина швов не должна превышать 10 мм;
  • оштукатуривание внутренней поверхности трубы запрещено.

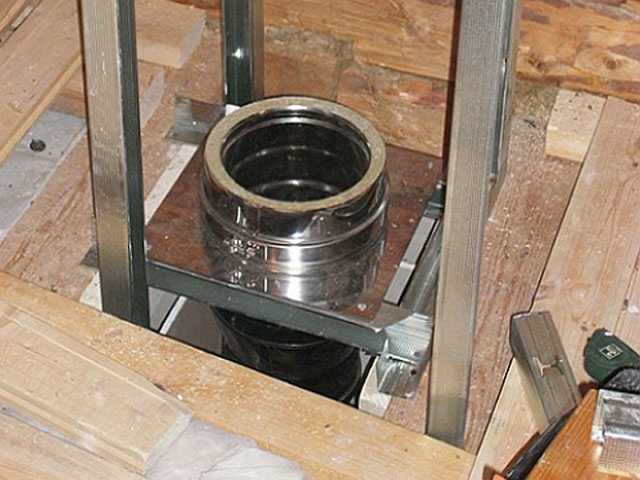

Монтаж дымохода сэндвича из нержавеющей стали для печи камина

Металлические дымоходы

Здесь при монтаже, помимо того, что учитывается расстояние, чтобы обезопасить стену или перекрытие, принимается различная толщина внутренней стенки для нагревательных приборов, из которых производится вывод продуктов сгорания:

Система отведения дыма через сэндвич-трубу
  • котлы на газе, солярке, пеллетах – 0,5 мм;
  • камины и печи – 0,8 мм;
  • котлы на угле -1,0 мм.

Стенка изготавливается из нержавеющей стали. Дополнительным плюсом такого дымохода является то, что в комплекте к нему идут элементы для того, чтобы осуществить проход дымохода через деревянное перекрытие, кровлю или стену.

Монтаж через стеновое ограждение позволяет избежать необходимости прохождения через перекрытие и кровлю. Такой способ повышает безопасность системы, поскольку труба располагается на улице и продукты горения не могут попасть в помещение. Для похода металлической трубы через стену применяются готовые детали.

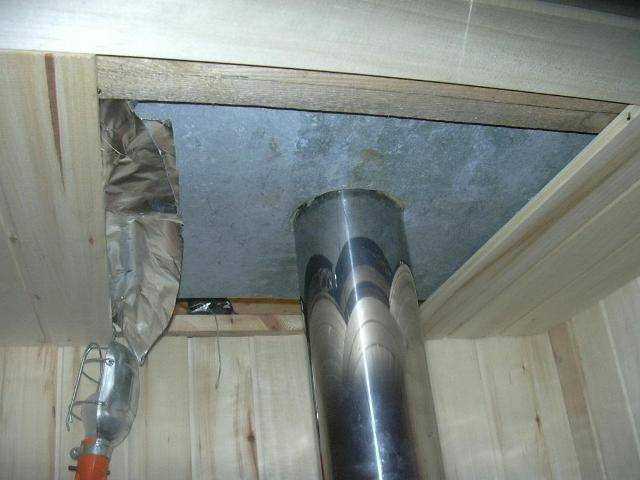

При этом важно помнить, что появляется горизонтальный участок и нужно предусмотреть скользящую заделку, которая не позволит повредить дымоход при усадке деревянных конструкций.

Монтаж через наружную стену металлических труб – наиболее простой вариант для изготовления дымохода своими руками. Такой способ позволяет менять направление труб без затруднений. Работу ведут в следующем порядке:

  1. Разметка трассы прокладки, определение точки вывода через стеновое ограждение. Изготовление отверстия по размерам дымохода.
  2. Фиксация внутренней части патрубка, прохождение через отверстие в стене, утепление.
  3. Изменение направления дымохода под углом 90 градусов с помощью специального тройника с очистным клапаном, который обеспечивает возможность ревизии и очистки. Устройство устанавливается на некотором расстоянии от стены.
  4. Наращивают трубу в высоту. При необходимости изменения направления требуются дополнительные тройники. Фиксация дымохода к стене выполняется с помощью специальных креплений, расположенных через 2 метра.

Чтобы вывести трубу наружу своими руками, необходимо предусмотреть ее утепление. Ситуация здесь сходна с утеплением дымохода при прохождении через холодный чердак и после того, как осуществлен вывод на крышу. Монтаж теплоизоляции может осуществляться с применением различных материалов.

Теплоизоляция с помощью минваты

Минеральная вата удобна при монтаже и не горит. На рынке представлены специальные элементы для утепления труб, которые существенно облегчат работу. При желании сэкономить, лучше выбирать стекловату в матах (рулонах). Характеризуется высокой эффективностью. Можно выбрать материал, подходящий по толщине и плотности.

Базальтовый прессованный картон – долговечный материал, который способен выдержать до 2000 циклов нагрева и охлаждения. Базальтовое волокно не горит. Положительными сторонами также станет невысокая стоимость и способность выдерживать высокие температуры.

Асбестовая ткань распространена в нашей стране для соблюдения пожарных требований, но не используется в странах Запада из-за содержания канцерогенов.  При применении в наружных дымоходах контакт человека с асбестом минимален, поэтому материал не представляет опасности.

Монтаж утеплителя для кирпичных труб выполняется так же, как и теплоизоляция наружных стен. Для металлических дымоотводов есть два варианта. Первый самый простой – покупка труб по типу «сэндвич». Конструкция уже включает в себя утепление и состоит из наружной и внутренней трубы. Второй вариант – изготовление наружного кожуха из нержавеющей стали и укладка между ним и дымоходом эффективного утеплителя. Проще всего в этом случае применять минеральную вату. Толщина теплоизоляции принимается не более 10 см.

Монтаж наружного дымохода особенно актуален при установке котла в уже эксплуатируемом доме, поскольку позволяет не затрагивать перекрытия и кровлю.

Один из самых важных вопросов здесь – достаточное утепление трубы.

Прокладка печной трубы через стену
