Каркасные дома по канадской технологии – популярный и востребованный вид строительства жилых помещений. Огромное значение в проектировании такого жилья имеет выбор разновидности дымохода печи или камина. Ведь при эксплуатации жилого сооружения постоянно будет возникать необходимость чистки внешней и внутренней поверхности дымохода, а это требует к нему удобного доступа.

Какие существуют типы дымоходов?

Сегодня проекты каркасных домов предусматривают чаще всего три основных вида дымоходов: кирпичные, стальные или керамические.

От материала изготовления зависит и их стоимость.

1. Дымоход из натурального кирпича на сегодняшний день является самым популярным благодаря ряду неоспоримых преимуществ:

• проверен годами со всеми видами домов;
• относительно невысокая цена;
• достаточно долговечен;
• обладает высокой степенью огнеупорности.

Основным недостатком дымохода из этого материала можно считать его огромный вес, что требует возведения отдельного фундамента. А также шероховатая поверхность кирпича способствует накоплению на ней сажи и копоти, которую не так уж и просто чистить.

2. Преимущества стальных дымоходов – они не такие тяжелые, как кирпичные, и при их простом и быстром монтаже, не требуется значительных физических усилий.

Минусом эксплуатации данного типа дымоходов можно считать их ограничение по температуре дыма, она должна быть не больше +500 градусов по Цельсию.

А это не всегда возможно, особенно, если используется для отопления твердое топливо. Имеет огромное значение качество нержавейки, ведь при использовании нержавеющей стали плохого качества, дымоход окисляется и быстро прогорает.

3. Очень часто в современном каркасном строительстве используются керамические дымоходы. Технология такого дымохода называется «сэндвич», так как он состоит из нескольких слоев:

• внутренний – он изготовлен из огнеупорной керамики, что характеризуется отсутствием реакции на агрессивные проявления внешней среды;
• утеплитель – чаще всего им выступает минеральная вата;
• упаковка – заключение двух предыдущих слоев в оболочку-декор в виде искусственного или натурального камня.

Основное достоинство керамических дымоходов – повышенная пожаробезопасность используемых материалов, а значит долговечность трубы. А минусы – довольно высокая стоимость, немаленький вес и сложный монтаж.



Куда правильно вывести наружный дымоход в каркасном доме?

Это серьезный вопрос, так как существует несколько вариантов. Главным требованием при выборе решения остается безопасность – должны быть приняты меры против возгорания и проникновения угарного газа и дыма в помещения.

Варианты прохода дымохода в каркасном доме

Существует несколько решений, позволяющих устроить проход дымохода в каркасном доме:

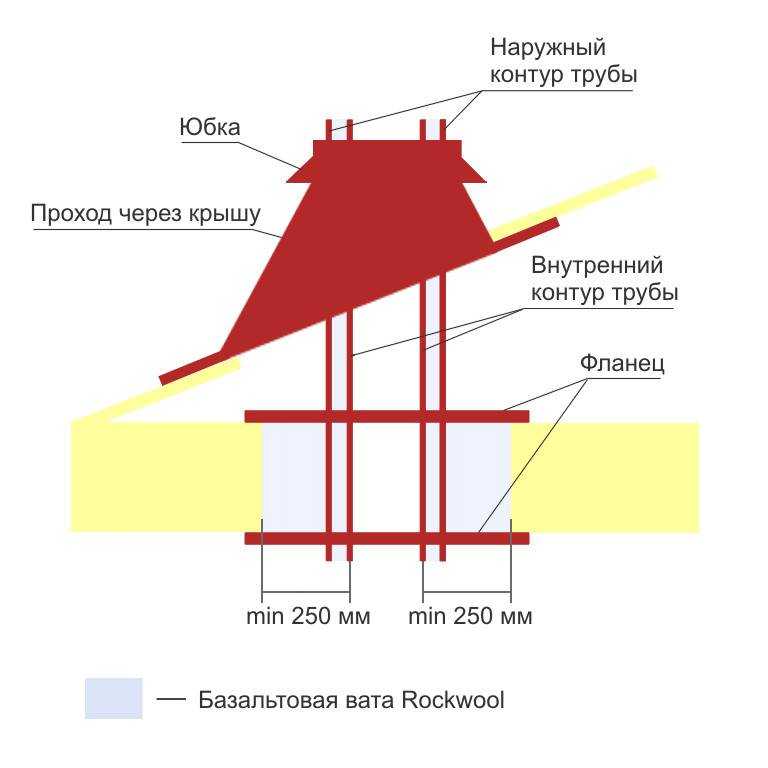

• внутренний проход предполагает, что труба любого типа пройдет сквозь потолки, перекрытия, конструкцию кровли, ее оголовок окажется на высоте не менее 0,5-1 м над верхней точкой крыши;
• пристроенный дымоход из кирпича или керамики выводится через стену в виде канала и идет вверх вдоль стены таким образом, что образует пристроенную конструкцию, короб из кирпича;
• наружный дымоход из металлической или сэндвич трубы выводится в отверстие в стене, а потом идет вверх на расстоянии от поверхности.

Сложности с внутренним дымоходом в каркасном доме

Первое и второе решение может оказаться верным, если в доме стоит печь или камин. Логично продолжить эту конструкцию выше, продолжая кирпичную кладку. Но тут есть высокая вероятность столкнуться с проблемами:

• кирпичный дымоход каминного типа и печная труба значительно увеличивают вес конструкции, поэтому фундамент под камином придется закладывать с учетом этой нагрузки;
• делать кладку сквозь этажи технически сложно, это трудоемкий и дорогой процесс;
• широкий проход для дымохода должен быть заложен в проект, иначе придется разбирать потолки, перекрытия и часть кровли, чтобы вывести трубу;
• для стальной трубы необходимо предусмотреть надежную теплоизоляцию и защитить перекрытия от перегрева;
• дымоход неизбежно повлияет на планировку и внешний вид помещений над камином, если в доме есть второй этаж или мансарда.

Тяжелый сквозной дымоход в каркасном доме с камином или печью должен иметь собственную несущую конструкцию, фундамент. Стальную или сэндвич-трубу необходимо крепить так, чтобы она имела надежную конструктивную связь с несущими частями каркаса и была изолирована негорючими материалами.

Как выглядит наружный проход дымохода в каркасном доме

Пристроенный каминный дымоход из кирпича в каркасном доме применяется крайне редко. Он плохо связан с конструкцией, если стена строения не сложена из блоков или кирпича.

Выход дымохода через стену в каркасном доме

Вывести дымоход через стену в каркасном доме можно по боковой или фронтальной стене. Первый вариант сложнее, поскольку придется огибать свес кровли. Чем больше поворотов и колен в дымоходе, тем хуже тяга в трубе. Фронтальная стена предпочтительнее, но это не всегда вопрос выбора. Все зависит от того, где расположен основной отопительный прибор.

Проем для вывода дымохода через стену

Это первая часть задачи – проем должен быть подготовлен заранее. Он располагается на уровне шибера котла. Это горизонтальный участок трубы, выходящий из корпуса отопительного устройства. Обычно длина шибера составляет 1 м, так как котел находится на безопасном расстоянии от стены.

В стене прорезают окно под проход трубы определенного диаметра с запасом. Диаметр трубы рассчитывается по типу котла и высоте до оголовка. Труба проводится в проем, крепится хомутами, между поверхностью трубы и материалами строения прокладывается негорючий материал. Для решения этой задачи можно купить готовый проходной блок с металлическими обкладками для отверстия с обеих сторон. Теплоизоляционный материал отделяется от внутренностей стены металлом.

Какая труба лучше для наружного дымохода

По современным меркам лучше выбрать сэндвич трубу. Особенность работы дымохода состоит в том, что газы по мере подъема не должны полностью остывать. Если перепад температур окажется значительным, произойдет снижение тяги, есть вероятность реверса тяги – в таком случае котел «задохнется» своими же газами. Современные котлы в таком случае отключаются автоматикой.

Сэндвич труба для дымохода решает сразу несколько проблем:

• газы не остывают по мере подъема, тяга в дымоходе сохраняется;
• при прохождении через проем не возникает перегрев внутри стены;
• при правильном расчете трубу не придется утеплять.

Расчет диаметра и толщины теплоизоляции в сэндвич трубе

При выборе трубы следует учесть, что ее внутренний диаметр зависит от мощности (теплопроизводительности) котла. Так, для котла до 3,5 кВт достаточно диаметра трубы 80 мм, для 5,2 кВт потребуется труба 110 мм.

Толщина теплоизоляционного слоя зависит от температуры газов. Считается, что газовый котел дает на выходе нагрев газов до 250°С, значит, внутренний теплоизоляционный слой в сэндвич трубе должен быть не меньше 30 мм.

Как правильно повернуть трубу дымохода при выводе через стену

Монтаж дымохода через стену каркасного дома делается с использованием участка поворота и отстойника для конденсата. Горизонтальная труба соединяется через тройник с вертикальной наружной. Нижняя часть тройника устанавливается на кронштейн из уголка, прикрепленного к стене, на дне трубы делается заглушка, в которой собирается конденсат.

Обходить выступы на стене дома, и части свеса кровли следует по правилу угла 30-45 градусов.

Единственный поворот под прямым углом допускается только сразу после выхода трубы из стены.



На какую высоту следует вывести оголовок дымохода

Пожарная безопасность диктует свои условия. Расположение оголовка дымохода должно быть таким, чтобы нагретые газы или загоревшаяся копоть не могли воспламенить кровлю.

Высота дымохода из стальных и сэндвич труб

Высота вертикальной части трубы дымохода должны быть от 5 до 10 метров. При таких условиях котлу будет обеспечена достаточная тяга. Оголовок выводится как минимум на полметра над крышей. Так как дымоход оказывается сбоку от кровли, его высота может быть большой. При возвышении на 1,5 м от последнего крепежа потребуется установка дополнительных проволочных растяжек.

Монтаж стальных дымовых труб предполагает соблюдение расстояния от стены до трубы в 0,5 метра. Для этого следует использовать стандартные крепежные хомуты. При установке наружного дымохода соблюдается правило «по конденсату» – широкая часть трубы располагается сверху, чтобы конденсат стекал по поверхности, а не капал в просвете трубы.

Где найти инструкцию по установке наружного дымохода

Пошаговые инструкции по монтажу наружных стальных дымоходов в каркасных домах не учитывают всех особенностей конкретного строения. Мы рекомендуем либо заказать монтаж всей системы отопления нашим специалистам, либо получить профессиональную консультацию еще на этапе строительства. Наилучшим решением будет сразу предусмотреть установку системы отопления, определить местоположение котла у фронтальной стены и сделать расчеты трубы. По безопасности и надежности на первом месте окажется сэндвич труба для дымохода от котла.

Для дымоходов печи и камина расчеты делаются индивидуально. Возможен вывод части печной и каминной трубы из дома, но это решение сложно в реализации. Придется как минимум устраивать дополнительное основание для керамического дымохода или тяжелого кирпичного короба.

Выводить любой дымоход так, чтобы оголовок оказался рядом со стеной, нельзя!

разделитель

• Клумбы своими руками

  Устроить клумбы и цветники на даче своими руками вполне возможно без привлечения ландшафтных дизайнеров и использования дорогих материалов. Для реализации идей оформления участка можно применить подручные средства и фантазию. Главной сложностью будет не сама разбивка клумб, а подбор растений. Этот материал точно придется покупать.

  Читать полностью

  (Нет голосов)

• Забор своими руками

  Сделать забор своими руками на даче или собственном участке вполне возможно, если у вас есть доступ к материалам и некоторые навыки. Вариантов строительства ограждения много, в некоторых случаях построить красивый забор можно без особых затрат. Приводим описания распространенных видов заборов и краткие инструкции по их возведению.

  Читать полностью

  3.11 (Голосов: 1)

Московская обл., г. Волоколамск

Тульская обл, Заокский, Деревня Скрипово

Калужская область, с. Тарутино

Раменский район, СП Кузнецовское

Ступинский р-н, СНТ «Саяны»

Московская область,Солнечногорский р-н

Солнечногорский р-н., пос. Поварово

Волоколамский р-н, СНТ «Данилково»

Владимирская область, пос. Клязьминский

Ленинградская область, Всеволожский район

Дмитровский р-н., СНТ Орбита

Московская обл., Красногорский р-н., СТ Дружба

Орехово-Зуевский р-н, д. Барское

Ленинградская область, Волжский р-н.

Чеховский р-н, СНТ»Губернские Дачи» — 2

Мытищинский район, д. Жостово

Щелковский р-н, д. Вторая Алексеевка

Московская обл., Истринский р-н., с/п Ермолинское, КП Дольче Вита

Московская обл. , г. Истра

Московская обл., Пушкинский район, КП Грибово Лайф

• Смотреть «Уровень.Фундаменты» на телеканале Т24
• Смотреть Отзыв заказчика Вячеслава

• Смотреть Ирина
• Смотреть Юлия

схемы, как правильно сделать проход, установку и крепление

Содержание

1. Особенности работы с деревянными стенами
2. Принцип работы
3. Как устроен дымоход
4. Виды и конструкции наружных дымоходов
5. Кирпичные
6. Керамические
7. Металлические
8. Какой дымоход можно выводить через стену
9. Преимущества и недостатки вывода дымохода через стену
10. Срок службы такого дымохода
11. Сделать самому или заказать
12. Общие правила монтажа дымохода
13. Требования пожаробезопасности к дымоходам
14. Выбираем тип вывода дымохода
15. Определяем высоту дымохода
16. Рассчитываем диаметр конструкции
17. Как будем собирать сэндвич по дыму или конденсату
18. Пошаговая инструкция монтажа дымохода через стену
19. Установка дымохода своими руками
20. Чертеж и схемы
21. Подбираем место выхода через стену
22. Как вывести дымоход через стену
23. Как крепить дымоход к стене
24. Утепление
25. Герметизация
26. Видеоинструкция как сделать дымоход через стену
27. Возможные ошибки при установке

Дымоход в частных домах устанавливают двумя способами: с проходкой через кровлю и через стену. Проходка через стену позволяет сэкономить пространство внутри дома. Для безопасного проживания смонтировать дымоходное устройство необходимо правильно. Об этом читайте  ниже.

Особенности работы с деревянными стенами

Монтаж дымохода из сэндвич-трубы через стену из дерева требует соблюдения мер предосторожности.

1. Размеры отверстия в стене подбираются с запасом между стеной и трубой 100 мм. Расстояние от дымоотвода до прочих горючих материалов составляет 450 мм.
2. Вокруг сендвича укладывается базальтовый утеплитель (он устойчив к высокой температуре) и асболист (либо минерит) по периметру.
3. Для удержания утеплителя внутри отверстия, его закрывают листом нержавеющего металла.
4. На окончании дымохода устанавливается искрогаситель либо зонт в целях пожаробезопасности.

Принцип работы

Принцип работы дымоотвода состоит в способности нагретых газов подниматься, уменьшая свою плотность. В результате этого полость становится разреженной и замещается воздухом, пришедшим извне. Тяга увеличивается, поддерживая горение. Когда газы остывают, появляется кислотный осадок. Он воздействует на внутренние стенки конструкции, деформируя и разрушая их. Чтобы уменьшить порог образования кислотного конденсата, используют теплоизоляционные материалы.

Как устроен дымоход

Дымоходное устройство состоит из несколько частей:

• горизонтальной части, отходящей от котла либо печи;
• вертикального канала;
• задвижек;
• ревизионных люков. Они нужны для того, чтобы периодически очищать стенки внутреннего кожуха от сажи.
• тройника;
• дефлектора или искрогасителя. Он надевается сверху газоотвода и защищает от попадания атмосферных осадков внутрь него.

Читайте также: Внутренняя отделка деревянного дома-разбираемся с материалами в современном стиле

Виды и конструкции наружных дымоходов

По конструкции наружные дымоходные устройства при выпуске через стену бывают:

• настенные. Они фиксируются к фасаду;
• коренные. Они отличаются от настенных устройств тем, что они располагаются около каркасного дома, а не на стене фасада. Это самостоятельная конструкция с фундаментом.

Коренной дымоход

Дымоход через стену в деревянном доме выполняется из огнеупорных материалов. Кирпичные, металлические, асбестоцементные и керамические вариации в разной степени оберегают свой дом от ядовитых газов. Мы познакомим вас с особенностями самых распространенных видов.

Кирпичные

Возводятся из красного кирпича.

Кирпич прочен, долговечен, отличается добротным видом и износоустойчивостью.

Имеет прямоугольное сечение, что неудобно для увеличения силы тяги. Поверхность изнутри конструкции шероховатая. Дымоотвод тяжелый. Монтировать его смогут только квалифицированные каменщики. Кирпич не выдерживает воздействие агрессивных химических веществ. Пористая текстура материала способствует накоплению влаги и отложений сажи и копоти.

Ревизионный люк для прочистки наружного кирпичного дымохода

Керамические

Популярной конструкцией является керамическая сэндвич-труба. Она имеет длительный срок эксплуатации. Монтировать ее легко. С ее возведением можно справиться самостоятельно. Стенки внутри изделия гладкие, поэтому хорошая тяга гарантирована. Устанавливать прибор можно, как снаружи здания, так и внутри.

Масса 6-8- ми метрового керамического дымохода

Керамические конструкции не боятся агрессивных химических веществ: щелочей, кислот.

Важным недостатком является — высокая цена.

Керамический дымоход в блоках

Металлические

Однокомпонентные дымоотводы— металлические трубы круглого сечения. Они не применяются для наружной установки, потому что имеют высокие теплопотери. Агрессивные вещества, которые появляются при остывании газов, разрушают металлическую конструкцию. Поэтому срок службы однослойных устройств мал. Их недостатком является необходимость дорогой теплоизоляции.

Сэндвич-трубы (двухконтурные) состоят из большой и малой трубы и утеплителя. Он служит также изолятором. Трубы сделаны из нержавейки, устойчивой к кислотам.

Гладкие стенки дымохода обеспечивают хорошую тягу, уменьшают количество сажи на их поверхности. Монтаж дымохода через стену при помощи сэндвичей очень распространенный вариант.

Сэндвич-труба в разрезе

Какой дымоход можно выводить через стену

Дымоход через стену можно вывести из любого вышеперечисленного материала.

Под дымоход из кирпича или керамики необходимо будет выполнить отдельно стоящий фундамент, так как сделанная труба получится очень массивной. А это — дополнительные затраты.

Установка дымохода через стену имеет следующие преимущества.

1. Её можно провести после завершения строительства дома, а не в его начале.
2. Ставить дымоходную конструкцию можно самостоятельно, потому что монтаж прост и состоит из нескольких операций.
3. Так как дымоходное устройство располагается снаружи здания, то доступ к нему открыт, что облегчает ремонт и его обслуживание.
4. Существует возможность регулировать силу тяги.
5. Высокая пожаробезопасность.
6. Исключена утечка газов.
7. Не требуется проделывать отверстия в кровельном пироге.
8. Экономия места внутри помещения.

К недостаткам такого дымохода относятся:

• нарушение эстетичного вида своего дома;
• потеря тепла. Оно уходит в атмосферу. Требуется качественно утеплить выход через стену;
• чтобы предупредить попадание воды в трубу требуется установка отливов;
• необходима дополнительная фиксация дымохода к стене;
• большое количество изгибов конструкции нарушает тягу и замедляет вывод отработанных газов в атмосферу.

Может быть интересно: Утепление дома из бруса

Срок службы такого дымохода

На длительность эксплуатации влияют факторы:

• материал. Самым недолговечным материалом является оцинкованный металл. Дымоход прослужит 5-10 лет, в зависимости от интенсивности топок. Период службы у нержавейки — 15-20 лет. Керамическая конструкция будет радовать вас около 40 лет. Период эксплуатации кирпичного дымохода-полвека;
• монтаж. Если труба смонтирована грамотно, то эксплуатировать ее можно в течение 20 — 50 лет;
• температура нагрева выходящих газов. Для твердотопливного котла она высока — 300 градусов. В газовом же котле она всего 120 градусов. Чем ниже температура, тем больше конденсата образуется внутри трубы. Конденсат содержит агрессивные вещества, которые разъедают стенки и разрушают их;
• тип отопления. Газовые котлы долговечнее других отопительных систем.

Чтобы выведенный дымоход прослужил максимально долго, обеспечьте ему чистку и диагностику.

Сделать самому или заказать

Собрать дымоход через деревянную стену из сэндвич-труб и установить их можно самостоятельно, но изготовить элементы конструкции невозможно. Они выполняются в заводских условиях квалифицированными рабочими на специальном оборудовании. При расчете и покупке желательно привлечь к работе опытных профессионалов, которые знают свое дело и смогут правильно рассчитать высоту и диаметр конструкции.

Общие правила монтажа дымохода

Решая вопрос о монтаже, соблюдают установленные правила.

1. Запрещается монтировать дымоход вблизи инженерных систем: канализации, электропроводки.
2. Для исправной работы дымохода обязателен дефлектор. Он исключает воздействие осадков на тягу и внутренний кожух конструкции.
3. Необходимо смонтировать снегозадержатель на кровле в той части, где выходит дымоход из стены. Он предохраняет дымоходный канал от механических повреждений.
4. Закрепить трубы к стенам необходимо с шагом не более 1м.
5. Прежде чем установить двухслойную дымоходную трубу над топкой печи, ставится сэндвич-старт.
6. Негорючий утеплитель (базальт) вокруг сендвич-трубы предохраняет древесину от воспламенения.
7. От котла труба отходит строго горизонтально, длина ее до стены не более 1м.
8. Труба в проходе через стену монтируется цельной без стыков.
9. Для избежания аварийных ситуаций, важно обеспечить к ней открытый доступ, чтобы в любой момент отремонтировать ее.

Требования пожаробезопасности к дымоходам

Правила пожаробезопасности во время монтажа дымоходов следующие.

• В местах, где сэндвич-труба касается деревянных стен или перегородок, важно применить изоляционные материалы.
• Если используется твердотопливное оборудование, то необходимо установить искрогаситель из металла.
• Если высота дымохода ниже 5м, то ставится дымоотсос с электрическим приводом.
• Внешние стены дома в месте расположения дымоходной конструкции отделяются от него базальтовой накладкой или асбестоцементным листом.

Выбираем тип вывода дымохода

Способов вывода трубы два:

• вывода трубы наружу от топки по прямой. Большая ее часть оказывается на улице.

• с помощью подъема дымовой трубы от печи и вывода ее ближе к середине высоты стены или к потолку. Большая её находится внутри помещения;

Второй способ более экономичен и эффективен, потому что для монтажа дымоходной конструкции используется только одно колено, что способствует улучшению тяги. Кроме того, минимизированы сажные пробки.

Определяем высоту дымохода

Высота дымоотвода — важный показатель при выборе конструкции. От нее зависит тяга и скорость вывода газов наружу. Чтобы рассчитать высоту дымоходного устройства, следует учесть следующие параметры:

• высоту дома. Если высота дома небольшая — 5м, то минимальный размер дымоходной конструкции тоже 5,5 метров. Когда она будет меньше предложенной величины, то могут возникнуть проблемы: задымление здания, отравление угарным газом, уменьшение тяги, износ твердотопливного котла. В случае длинной трубы эффективность котельной установки минимальна. Оптимальная высота дымоходного устройства 5-10 м. Если дом высокий, более 10 м, то дымоход должен располагаться выше конька на полметра, чтобы предупредить завихрения;
• мощность котла. Чем выше дымоходный прибор, тем большей мощности должно быть котельное оборудование. При мощности ниже 20 кВт, высота дымохода составляет 5м;
• материал кровли. Если материалы крыши горючие, то расстояние сэндвич-трубы до конька не должно быть меньше метра.

Рассчитываем диаметр конструкции

Размер внутреннего кожуха конструкции равняется диаметру патрубка или больше него. Так, если диаметр патрубка 12 см, то диаметр внутренней полости трубы тоже 12 см или чуть больше. Заужение труб в дымоходе повлияет на тягу, ухудшит ее. Выбор диаметра конструкции также зависит от типа отопительной системы и ее мощности. При мощности 35 кВт диаметр внутренней части трубы равен 8 см, при мощности более 5,2 кВт диаметр возрастает до 9,5 см.

Как будем собирать сэндвич по дыму или конденсату

Различают два типа сборки элементов:

• «по дыму». В нем нижняя часть входит в верхнюю составляющую. Верхняя деталь надевается на нижнюю сверху. Обе трубы собираются одинаково. Если печь с высокой температурой горения — то такой способ подходит;
• «по конденсату». Внутренняя труба собирается следующим образом: верхняя часть вставляется внутрь нижней. Внешняя труба монтируется по-другому. Нижняя деталь вставляется внутрь верхней. При сборке сэндвича конденсат беспрепятственно стекает в отстойник.

Пошаговая инструкция монтажа дымохода через стену

Рассмотрим порядок монтажа.

Для котла или печи важно установить печную, негорючую подкладку—подиум. Можно залить бетонную стяжку, чтобы основание было выровнено.

Фундамент под печь, выложенный сверху кирпичом

Размечают место для прохода трубы и выпиливают его.

Чтобы предупредить возгорание стены, перед нею ставят защитный экран, он может быть из минерита. Если котел твердотопливный, то защитный экран из кирпича отделяют от деревянной стены изолятором — асбестоцементным листом.



От патрубка отводят под прямым углом дымоотвод. Горизонтальный отрезок не утепляют. От высокой температуры участка утеплитель может деформироваться.

Горизонтальный тонкостенный участок дымохода

Вокруг сэндвич-трубы укладывают утеплитель.

Проходка стены

Снаружи прикручивают металлическую пластину, чтобы предохранить деревянную стену от перегрева.

Монтируют тройник. Он устроен таким образом. что вода стекает в нижнюю его часть.

Защитный лист ППУ и тройник

Ставят опору.

В некоторых случаях дымоход опирают на отмостку либо отдельностоящий фундамент.

Опора при низкой стене

Наращивают дымоотвод «по конденсату».

Крепление дымохода к стене своими руками происходит с помощью кронштейнов. Шаг их расположения на стене — 1м. Крепящие хомуты фиксируют верхнюю часть газоотводящей трубы.

Монтируют дефлектор или зонт.

Зонт

Герметизируют стыки высокотемпературным герметиком. Рекомендуем использовать силикатные герметики, выдерживающие температуру 1200 градусов. Они имеют черный или черно-серый цвет и вязкую консистенцию, застывают в течение 15 минут после нанесения.

Установка дымохода своими руками

Прохождение дымохода через стену своими руками проводится точно по инструкции. Если вы знаете нюансы строительства, не боитесь высоты, умеете пользоваться рабочими инструментами и оборудованием, то сможете это сделать.

Чертеж и схемы

Перед закупом материалов и началом производства работ необходимо начертить чертеж или разработать схему расположения элементов конструкции, их размеров, расстояний между ними. Важно определиться с перечнем инструментов и комплектующих, необходимых для самостоятельных работ. В этом могут помочь консультанты в магазинах, продающих сэндвич-трубы из нержавеющей стали известных и проверенных марок, производящихся не в кустарных условиях. К ним относятся CRAFT, БАЛТВЕНТ, ТЕРМОФОР, ТЕПЛОВ и СУХОВ, ВУЛКАН, ФЕРРУМ, ФЕНИКС и другие.

Подбираем место выхода через стену

Боковая стена располагается под свесом кровли. На неё попадает вода от сосулек и дождя, если нет специальных водосточных желобов. Фронтальная стена расположена под выступом крыши. Вода не попадает на трубу.

Лучше всего выводить конструкцию через фронтальную стену. Важно, чтобы под выступом не было балкона, окон, чтобы не пришлось их огибать при установке конструкции. Любое отклонение от вертикали чревато уменьшением тяги.

Устройство может выходить и через боковую стену. Данное решение значительно хуже, потому что придется делать отверстие в свесе кровли, собирать и устанавливать водосточную систему, чтобы избежать заливания гильзы сэндвич трубы, намокания утеплителя, нагрева дымохода.

Читайте также: ТОП-8 средств как избавиться от короеда

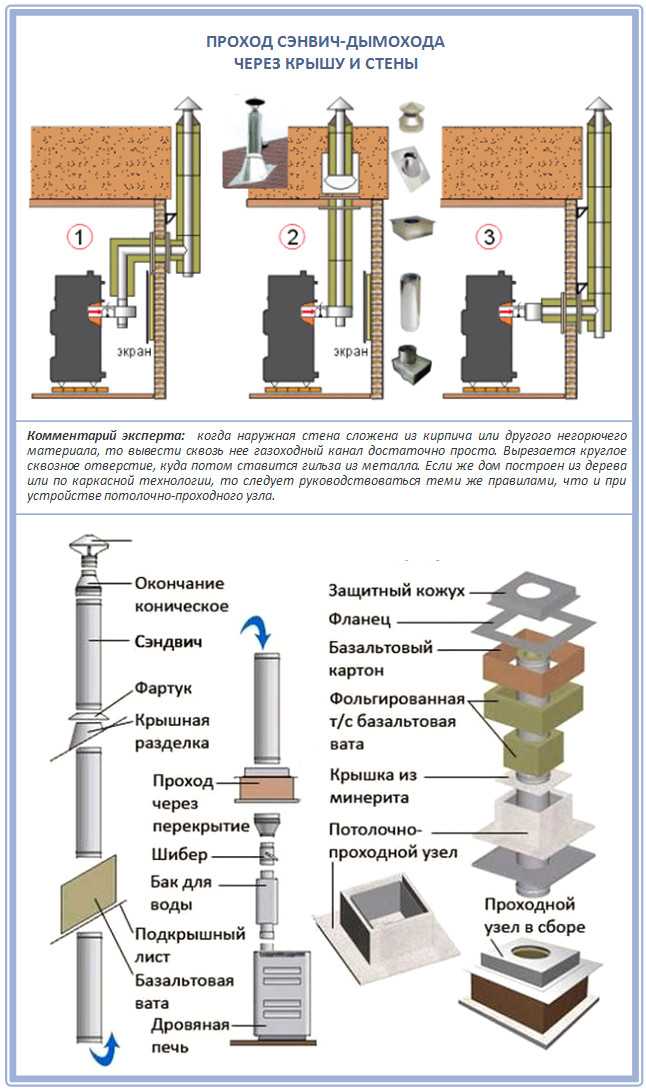

Как вывести дымоход через стену

Проход дымохода через стену производится с помощью продольного узла. Стальной фланец с патрубком крепится к стене. Сначала устанавливают наружный фланец, через него проводят трубу, закрепляют ее. Между патрубком и фланцем прокладывают утеплитель, ставят внутренний фланец. Фланцы герметизируют водостойким герметиком.

Как крепить дымоход к стене

Крепеж дымоотводов-хомуты и кронштейны. Шаг между креплениями 1 м. Нижняя часть фиксируется к кронштейну, закрепленному на стене или подставке. Если сэндвич-труба поднимается выше свеса крыши на 1м, то для крепления используются растяжки, на 1,5м— специальная штанга, прочно зафиксированная к фасаду. К штанге устройство крепится хомутами.

Утепление

Сэндвич-труба уже утеплена при изготовлении на производстве. Поэтому теплоизоляцию не выполняют. Исключение составляет место прохода ее через стену. Если котельная система угольная, то применять базальтовый утеплитель не рекомендуется. Использовать стекловату также нельзя, потому что у нее низкая температура плавления.

Герметизация

После установки конструкции следует загерметизировать стыки. Чтобы соединение было прочным, края элементов промазывают герметиком. Лучшим средством является силикатный герметик, который не боится  температуры 1200 градусов. Фланцы и отливы обрабатывают силиконовым герметиком. Он сохраняет свои свойства при +250 градусов.

Видеоинструкция как сделать дымоход через стену

Чтобы увидеть своими глазами последовательность монтажа дымоходного устройства и действовать в соответствие с предложенной инструкцией, посмотрите видео.

Возможные ошибки при установке

Ошибки при монтаже влияют на корректную работу дымоотвода. Рассмотрим некоторые из них, чтобы предупредить их возникновение.

• Если утепление узла прохода через стену проведено некачественно и количество теплоизолирующих материалов минимально, то конструкция будет перегреваться.
• При отсутствии отлива на свесе крыши возникает угроза заливания водой утеплителей и нарушения их целостности и функционирования.
• Неправильно рассчитанная высота дымоходного устройства ухудшает тягу.

Кроме того, советуем использовать качественные сэндвичи. В дешевых и некачественных трубах — материалы недолговечны. Со временем утеплитель усаживаются и теряет свои положительные качества. Локальный перегрев создает опасную ситуацию возгорания.

30-градусные сквозные дымоходы

Установка 30-градусного дымохода.

Дымоход класса А 30 градусов через стену Наружная установка

Что это такое?

Установка через стену под углом 30 градусов – это когда труба печи изгибается через стену под углом 30 градусов. Настенный патрубок 30 градусов установлен для минимизации лучистой теплопередачи дымохода класса А, который проходит через стену под углом 30 градусов. Колено 30 градусов заменяет тройник. Затем дымоход продолжается вертикально вверх по стене конструкции. Эта уникальная конструкция позволяет дымоходу выходить на расстояние до 14 дюймов от наружной стены, что позволяет избежать большинства проблем с выступающими элементами.

• Устраняет «горизонтальную зону», где образуется и накапливается креозот, требующий постоянного внимания для снижения опасности. Под углом 30 градусов любой конденсат стекает по дымоходу в печь, где он испаряется вместе с креозотом, что исключает риск возгорания в дымоходе.
• Поскольку общее смещение составляет всего 60 градусов по сравнению с 180 градусами при типичной установке под углом 90 градусов, эта разница в 120 градусов создает очень небольшое препятствие для подъема дыма вверх по дымоходу. В случае возгорания дымохода меньшее ограничение означает меньшее накопление тепла.
• Obadiah’s Woodstoves предлагает 30-градусную систему, в которой используется высококачественная изоляция, с более толстыми стенками, что соответствует более высокому значению R, более горячей системе дымохода и лучшей тяге.

• Затраты выше, чем через систему дымохода через крышу (но менее 90 градусов через систему стены).
• Вам все равно придется иметь дело с холодным дымоходом, если прибор не производит тепло в течение очень долгого времени, а для восстановления тяги потребуется способ снова нагреть трубу. Для этого типа применения рекомендуется использовать вытяжную муфту для предварительного нагрева дымохода.
• Для установки 30-градусной настенной насадки требуется высота потолка не менее 8 футов, чтобы дымоход заканчивался достаточно высоко, чтобы можно было установить прибор и необходимые адаптеры.

Насколько сложно установить?

Трудный. Приблизительно 14-18 часов для пользователей с небольшим опытом, 8-10 часов для пользователей с продвинутыми знаниями в области строительства (кожух дымохода, дополнительные уровни или смещения = дополнительное время).

Внешний вид 30-градусной дымоходной установки

Прочие соображения

При установке 30 градусов через стену сначала необходимо решить, где внешний дымоход будет выходить из конструкции. Из чего построена внешняя стена, в которую будет устанавливаться настенный наперсток? Если он в рамке, вы удалите шпильки или вам придется вырезать шпильку? Это несущая стена? В противном случае потребуется дополнительное обрамление. Есть ли что-нибудь снаружи, например, окна, линии электропередач или выступы, где дымоход будет крепиться к боковой части конструкции? Если вы живете в районе, где бывают сильные снегопады, куда также будет скатываться снег с крыши? Если ваш дымоход находится на склоне, вам следует подумать о другом месте или использовать устройство для защиты от снега, чтобы дымоход не опрокинулся.

В многоэтажных зданиях убедитесь, что у вас есть безопасные места для установки опорных кронштейнов, способных выдержать вес дымохода, который может достигать нескольких сотен фунтов. Ваш дымоход должен быть как минимум на 2 фута выше, чем что-либо в пределах 10 футов от него.

Установка настенного наконечника . Настенная втулка предназначена для предотвращения передачи тепла в горючую наружную стену. Он также стабилизирует дымоход, обеспечивает переход между печной трубой и дымоходом класса А и защищает от непогоды. Настенный наперсток предназначен для установки между стенными стойками диаметром 16 дюймов. Это один из наиболее важные компоненты в сборке и должны быть установлены правильно. Если вы проходите через негорючую стену (например, бетонную), вам понадобится коронный бур, чтобы пробить большое отверстие. Если стена из шлакоблока или кирпича, вы можете аккуратно удалить материал, просверлив небольшие отверстия по форме диаметра дымохода, а затем удалить материал с помощью молотка и зубила. В этом типе установки ваш настенный наперсток может представлять собой стальную трубу, которая вмуровывается в каменную стену.

Настенные кронштейны . Настенные кронштейны используются для стабилизации дымохода из стороны в сторону, а некоторые также способны выдерживать вертикальную нагрузку. В многоэтажных зданиях в дополнение к тройниковой опоре требуется дополнительная вертикальная опора. Они должны быть прикреплены к краевой балке на каждом этаже, которая, по сути, находится на уровне пола, так как в этой области есть много материала для крепления.

Софиты и навесы . Софты и выступы расширяют линию крыши за пределы конструкции. Если ваши размеры не превышают 14″, вы можете выступать за свесы без необходимости резать или модифицировать фасцию, желоба или софиты. Выступы, которые простираются на 24 дюйма или более, довольно легко проникают, не имея дело с фасциями или водосточными желобами. Некоторые люди предпочитают использовать здесь смещения и выходить за выступ, но это создает проблемы с очисткой и поддержкой, потому что над выступами нет ничего, что могло бы поддерживать дымоход.

Удлиненные опорные кронштейны дымохода . Ваша система дымохода должна заканчиваться не ниже 2 футов над чем-либо в пределах 10 футов. Это может поставить дымоход довольно высоко над фасцией конструкции крыши с крутым уклоном. Эти кронштейны действуют как штативы и стабилизируют дымоход от сильного ветра.

90-градусный сквозной дымоход

90-градусный сквозной настенный дымоход.

Дымоход класса А 90 градусов через стену Внешняя установка

Что это?

Установка через стену под углом 90 градусов – это когда труба печи изгибается через стену под углом 90 градусов. Для минимизации лучистой теплопередачи дымохода класса А устанавливается настенный патрубок, который соединяется с тройником на внешней стороне конструкции. Тройник поддерживается полкой, на которой находится определенное количество дымохода класса А. В многоэтажных приложениях требуется дополнительная поддержка.

• Решение для ситуаций, когда нет другого выхода, кроме установки дымоходной системы снаружи здания из-за планировки, дизайна, строительных ограничений или препятствий.
• В коммерческих целях или в тех случаях, когда используется система центрального отопления, которая не позволяет дымоходу остыть, это жизнеспособная система дымохода.

• Дорого. Для установки под углом 90 градусов требуются дополнительные компоненты, такие как настенный коух, тройник, опоры, ограждение, дополнительная рабочая сила и другие материалы.
• Внешние дымоходы подвержены воздействию непогоды. Когда дымоход остывает, он не будет дуть до тех пор, пока не будет применено достаточно тепла, чтобы заставить холодный воздух, спускающийся по нему, снова подниматься вверх.
• Наружные дымоходы требуют большего ухода, поскольку они не нагреваются так сильно, как внутренние дымоходы. Колебания температуры создают конденсат внутри дымохода, особенно в секциях патрубка и тройника. Конденсат + древесный дым = накопление креозота, который может гореть как ракетное топливо.

Примечание. Перед тем, как зажечь спичку, наружные дымоходы обычно необходимо прогреть, чтобы создать сквозняк. Мы рекомендуем использовать все внешние дымоходы, если это возможно, для предварительного нагрева дымохода, чтобы он создавал тягу, а не заполнял конструкцию дымом. В холодном дымоходе не будет тяги.

Насколько сложно установить?

Умеренный. Приблизительно 12-16 часов для пользователей с небольшим опытом, 6-8 часов для пользователей с продвинутыми знаниями в области строительства (кожух дымохода, дополнительные уровни или смещения = дополнительное время).

Прочие соображения

При установке под углом 90 градусов сквозь стену сначала необходимо определить место выхода дымохода из конструкции. Из чего построена внешняя стена, в которую будет устанавливаться настенный наперсток? Если он в рамке, вы удалите шпильки или вам придется вырезать шпильку? Это несущая стена или потребуется дополнительный каркас? Есть ли что-нибудь снаружи, например, окна, линии электропередач или выступы, где дымоход будет крепиться к боковой части конструкции? Если вы живете в районе, где бывают сильные снегопады, куда также будет скатываться снег с крыши? Если ваш дымоход находится на склоне, вам следует подумать о другом месте или использовать устройство для защиты от снега, чтобы дымоход не опрокинулся.

В многоэтажных зданиях убедитесь, что у вас есть безопасные места для установки опорных кронштейнов, способных выдержать вес дымохода, который может достигать нескольких сотен фунтов. Ваш дымоход должен быть как минимум на 2 фута выше, чем что-либо в пределах 10 футов от него.

Установка настенного наконечника . Настенная втулка предназначена для предотвращения передачи тепла в горючую наружную стену. Он также стабилизирует дымоход, обеспечивает переход между печной трубой и дымоходом класса А и защищает от непогоды. Настенный наперсток предназначен для установки между стенными стойками диаметром 16 дюймов. Это один из наиболее важные компоненты в сборке и должны быть установлены правильно. Если вы проходите через негорючую стену (например, бетонную), вам понадобится коронный бур, чтобы пробить большое отверстие. Если стена из шлакоблока или кирпича, вы можете аккуратно удалить материал, просверлив небольшие отверстия по форме диаметра дымохода, а затем удалить материал с помощью молотка и зубила. В этом типе установки ваш настенный наперсток может представлять собой стальную трубу, которая вмуровывается в каменную стену.

Обратите внимание: в случае возгорания дымохода тепло будет накапливаться быстрее в горизонтальных участках установки под углом 90 градусов, чем в вертикальных. Имейте это в виду и примите меры для уменьшения передачи тепла горючим материалам.

Тройник дымохода . Тройник представляет собой пересечение горизонтальной и вертикальной сторон под углом 90 градусов к стене. Это место, где происходит наибольшая турбулентность внутри дымоходной системы: между 9Колено трубы печи 0 градусов и изгиб 90 градусов внутри тройника. Это также место, где теплый воздух встречается с холодным. Внутренняя труба печи будет отводить окружающее тепло, а внешний дымоход будет холодным и позволит холодному воздуху проходить вниз, когда прибор не горит, создавая конденсат. Это также область, в которой будут образовываться самые высокие концентрации креозота. Текущее обслуживание этой секции настоятельно рекомендуется . Надлежащее техническое обслуживание требует удаления печной трубы изнутри, снятия заглушки на тройнике и подметания горизонтального участка внутри стены, чтобы он не засорился или, что еще хуже, не воспламенился.

Еще одно примечание: В нижней части тройника находится заглушка для очистки. Снимите его, чтобы получить доступ к дымоходу снизу. Имейте это в виду при установке дымохода, чтобы обеспечить как можно больший доступ. Зимой будет гораздо проще чистить любую дымоходную установку с земли, чем подниматься по лестнице.

Опора тройника . Тройниковая опора является еще одним очень важным компонентом в установке под углом 90 градусов, так как она выдерживает вес опирающейся на нее дымовой трубы, который может составлять несколько сотен фунтов. Ножки Т-образной опоры должны находиться над шпильками внутри стены, за исключением случаев, когда толщина наружной обшивки превышает 1,5 дюйма. Если ножки не выровнены по шпилькам, а толщина обшивки менее 1,5 дюймов, вам следует открыть полость в стене и добавить необходимый каркас, чтобы выдержать нагрузку.

Настенные кронштейны . Настенные кронштейны используются для стабилизации дымохода из стороны в сторону, а некоторые также способны выдерживать вертикальную нагрузку. В многоэтажных зданиях в дополнение к тройниковой опоре требуется дополнительная вертикальная опора. Они должны быть прикреплены к краевой балке на каждом этаже, которая, по сути, находится на уровне пола, так как в этой области есть много материала для крепления.

Софиты и навесы . Софты и выступы расширяют линию крыши за пределы конструкции. Если ваши размеры не превышают 14″, вы можете выступать за свесы без необходимости резать или модифицировать фасцию, желоба или софиты. Выступы, которые простираются на 24 дюйма или более, довольно легко проникают, не имея дело с фасциями или водосточными желобами. Некоторые люди предпочитают использовать здесь смещения и выходить за выступ, но это создает проблемы с очисткой и поддержкой, потому что над выступами нет ничего, что могло бы поддерживать дымоход.
