Проход печной трубы через стену: Монтаж дымохода через стену снаружи деревянного дома в Санкт-Петербурге

Содержание

Потолочная разделка используется при монтаже дымохода. Проход через стену нужно декорировать стальным листом (розеткой)

Потолочная разделка используется при монтаже дымохода. Проход через стену нужно декорировать стальным листом (розеткой)

Потолочная разделка с полимерным покрытием, d-115

Каталог

Новости — смотреть все

50 лет Defro! Отличный повод для акции!

Уважаемые коллеги! Наш партнер — компания Defro, производитель каминных топок и печей в 2023 году отмечает 50-летний юбилей! По этому прекрасному поводу на всю продукцию Defro объявляется акция!…

Чугунные печи и топки FireBird.

Совсем недавно компания Белфорт Камин представила своим партнерам новинки из чугуна марки FireBird. Это одна каминная топка Consul и две дровяные печи Dingo и Соbra . Прежде чем предложить рынку эту модели, компания приобрела. ..

Новый бренд в нашем ассортименте!

Мы расширяем линейку предлагаемых брендов и представляем вам турецкого производителя чугунных и стальных топок ECHA-TECH. Продукция уже на нашем складе и готова к отгрузке. Преимущества топок ECHA-TECH: большой выбор…

abx
вентиляционная решетка
готовые камины
камин ABX
камин defro
камин для отопления дома
камин из Чехии
печь ABX
печь в изразцах
печь длительного горения
печь для дачи
печь для отопления помещений
решетка Kratki
Решетка для камина
решетка люфт
решетка Польша

Описание
Характеристики

Дымоход считается основным элементом отопительного сооружения типа печи или камина. Дымовой канал способствует утилизации горючих газов наружу, обеспечивая эффективный процесс горения. К установке печной трубы нужно подходить со всей ответственностью, не доверять этот ответственный процесс дилетантам, поскольку последствия могут быть плачевными. Монтаж дымоотводящей системы осуществляется разными способами. В одном случае его встраивают внутрь стены, в другом – монтируют дымоход через стену.

Дымоход подсоединяется к топке при помощи выходного патрубка, проходит по всей высоте здания (порой, через два этажа) и выходит на улицу. Места прохода трубы через стены и потолочные перекрытия должны осуществляться особенным образом, поскольку соприкосновение конструкции, по которой движутся горячие (до 750 градусов по Цельсию) дымовые газы, может послужить источником пожара. В частности, особое внимание должно уделяться изоляции потолочных перекрытий.

ПОТОЛОЧНАЯ РАЗДЕЛКА

Для изоляции потолка используется потолочная разделка, которая предназначена для обеспечения безопасного прохода печной трубы через несущие конструкции стены и потолка с целью обезопасить их от возгорания.

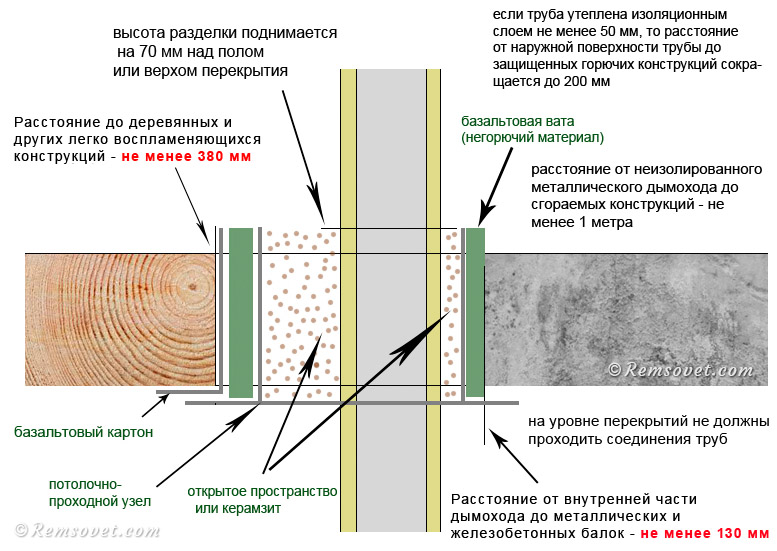

ЭТАПЫ РАЗДЕЛКИ ПОТОЛОЧНОГО ПЕРЕКРЫТИЯ

Проход через потолочные перекрытия и крышу осуществляется при помощи специальных приспособлений (крышная и потолочная разделка), которые изготавливаются серийно в соответствии с ГОСТ на специализированных предприятиях.

Прохождение дымохода через межпотолочное перекрытие осуществляется при помощи потолочной разделки. Причем, следует учесть все параметры дымоотвода так, чтобы в месте прохода трубы через потолок не было стыков ее с другими элементами. По стандарту стыковка модулей трубы в этих местах запрещается. Место прохода трубы через потолок подвергается дополнительной герметизации для гарантированного безопасного использования.

В соответствии с месторасположением дымохода отопительного прибора (печи или камина) намечается место его прохода через крышу, вырезается нужный по размеру проем. После того, как был вырезан проем в крыше с внутренней стороны, вырезается отверстие в кровле. Размеры проемов в крыше, кровле и потолке должны быть сделаны таким образом, чтобы дымоход мог свободно проходить через них на улицу. Место прохождения печной трубы через крышу защищается изнутри специальным подкрышным листом, а снаружи крышной разделкой и заливается герметиком. После чего наращивается верхняя часть трубы, защищается зонтом для предохранения от атмосферных осадков.

Данные сведения носят ознакомительный характер. Уточняйте характеристики товара при покупке.

Внутренний диаметр	115
Тип элемента дымохода	экран, фланец, фартук, ППУ, кров. элемент
Толщина теплоизоляции, мм	моно, нет изоляции
Материал изготовления дымохода	окрашенная сталь
Цвет элемента дымохода	черный матовый
Бренд	другое

Элементы дымохода конденсац. участки для прохода через стену DN60/100 м/п Stout. Цены, отзывы, описание > Каталог оборудования > Санкт-Петербург

Элементы дымохода конденсац.

участки для прохода через стену DN60/100 м/п Stout. Цены, отзывы, описание > Каталог оборудования > Санкт-Петербург

Каталог

Код товара:
71168
Артикул производителя:
SCA-8610-010854
Гарантия:
2 года
Страна-производитель:
Италия
Производитель:
Stout
0.0 (оценок: 0)

Количество, шт:
Купить в 1 клик
Напечатать
Добавить в закладки
Добавить в сравнения
Товар имеется в наличии
Склады в Санкт-Петербурге
Получение товара сразу после оплаты!
ул. Ворошилова, д.2 лит.Е: 4 шт
5-й Предпортовый проезд, 22Б: 6 шт
Доставим грузовым транспортом за 700 руб по СПб в пределах КАД*
Доставим курьером** завтра
* Не включая удаленные районы Санкт-Петербурга: Курортный, Петродворцовый, Ломоносовский, Кронштадтский
** Стоимость и условия доставки определяется курьерской компанией. Подробнее
Возможен самовывоз
Подробнее
Покупаете у официального дилера!
Посмотреть сертификат
Нужен совет? Позвоните нам!
+7 (812) 401-66-31 (многоканальный) или
+7 (800) 333-56-06 (бесплатный по России)
Заказать обратный звонок
Основные характеристики оборудования Элементы дымохода конденсац.
участки для прохода через стену DN60/100 м/п Stout
Вид оборудования:
дымоходы
Группы дымоходов:
остальные комплектующие
Вид котлов:
для конденсационных котлов
Конструкция:

коаксиальные
Диаметр дымохода:
60/100 мм
Совместимость с марками котлов:
универсальные
Происхождение бренда:
Италия
Наружный диаметр :
100 мм
Внутренний диаметр :
60 мм
Информация об оборудовании Элементы дымохода конденсац. участки для прохода через стену DN60/100 м/п Stout
Описание

Габаритный чертеж 0

Документация 0

Отзывы 0

60/100
Элементы дымохода конденсац. участки для прохода через стену с манжетами и оголовком 854 мм DN60/100 м/п PP-FE Stout
Характеристики:
Диаметр, мм: 60/100

Длина, мм: 854

Габаритный чертеж временно отсутствует
Документация на данное оборудование временно отсутствует
С этим товаром покупают
Вместе с этим товаром наши клиенты покупали данное оборудование, возможно оно понадобится и Вам.

Код товара: 71161
Артикул: SCA-8610-210090
Колена/адаптеры Stout 90° DN60/100 м/п PP-FE конденсационные
2 420

Код товара: 71162
Артикул: SCA-8610-230090
Адаптеры Stout 90° DN60/100 м/п PP-FE с хомутом конденсационные
2 550

Код товара: 73356
Артикул: SCA-8610-001000
Трубы Stout DN60/100 м/п PP-FE 1000 мм конденсационные

3 780

Код товара: 70699
Артикул: SFC-0021-001620
Фитинги компрессионные для труб PE-X/AL/PE-X 16×2,0x3/4″ Stout
294

Код товара: 112794
Артикул: SMB 6851 013403
Коллекторы Stout распределительные 1″ 3 отвода 3/4″ евроконуc
2 140

Купить в 1 клик
В наличии 131 шт

Код товара: 71167
Артикул: SCA-8610-000500
Трубы Stout DN60/100 м/п PP-FE 500 мм конденсационные
2 340

Код товара: 112795
Артикул: SMB 6851 013404
Коллекторы Stout распределительные 1″ 4 отвода 3/4″ евроконуc
2 890

Код товара: 112793
Артикул: SMB 6851 013402
Коллекторы Stout распределительные 1″ 2 отвода 3/4″ евроконуc
1 480

Код товара: 121645
Артикул: 411066000054
Муфты Stahlmann (Neptun IWS) c переходом на НР 20×3/4 EF
362

Купить в 1 клик
В наличии 248 шт

Код товара: 113869
Артикул: SFP-0018-001216
Угольники настенные с креплением короткие прессовые Stout 1/2″ x 16
489
{{/if}}
{{/if}}
${Name}

{{if RemovedAll || UnknownPriceAll}} {{if RemovedAll}} Снят с продажи {{else}} Стоимость по запросу {{/if}} {{else}} {{if ModelPrice. PriceOne}} {{if !ModelPrice.Undefined}} ${ModelPrice.PriceMin}

{{if StockMainEnable}} на складе {{/if}}

Что безопаснее: через крышу или через стену Дымоход класса А?
16 февраля 2013 г.

Теперь у меня совсем другая ситуация. Я хочу поставить небольшую дровяную печь в моем хорошо изолированном 2-м этаже площадью около 700 квадратных футов над неотапливаемым гаражом (утепленный пол, стены, потолок на 2-м этаже). У меня крыша из битумной черепицы (скат 7/12) и два возможных места для маленькой печки.
Место для кухни будет около стены, и в этом случае я склонен НЕ делать дыру в крыше, а пройти сквозь стену и подняться на десять футов или около того. Мое предпочтительное место — гостиная, дымоход идет прямо через чердак только к одной стороне вентиляционного конька крыши (здесь современное десятилетнее здание, в настоящее время отапливаемое Toyo Laser 73).
Добро пожаловать, Чарльз. Оба одинаково безопасны при правильной установке. Однако, если у вас есть возможность, во что бы то ни стало идите прямо вверх. Он будет лучше тянуться и оставаться чистым. Он также будет выглядеть лучше и, скорее всего, будет стоить дешевле по частям.
Johnsgunworks и Defiant
16 февраля 2013 г.

Добро пожаловать, Чарльз. Оба одинаково безопасны при правильной установке. Однако, если у вас есть возможность, во что бы то ни стало идите прямо вверх. Он будет лучше тянуться и оставаться чистым. Он также будет выглядеть лучше и, скорее всего, будет стоить дешевле по частям.
Непокорный
16 февраля 2013 г.

Согласен с предыдущими ответами. Я бы только добавил, что если вы не планируете иметь минимальную 12-футовую, предпочтительно 15-футовую или более стопку, у вас, скорее всего, будут проблемы с утечкой дыма и сквозняком.
В этом случае меньше НЕ больше.
Согласен с предыдущими ответами. Я бы только добавил, что если вы не планируете иметь минимальную 12-футовую, предпочтительно 15-футовую или более стопку, у вас, скорее всего, будут проблемы с утечкой дыма и сквозняком.
В этом случае меньше НЕ больше.
Спасибо за ответы. Я предполагаю, что 5 футов до потолка, 7 футов до крыши, 2 фута над крышей, поэтому 14 футов, включая печную трубу и металбесто. Вероятно, 6-дюймовая дымовая труба. Я, скорее всего, получу профессиональную установку, поэтому, если мне понадобится больше дымохода, я подозреваю, что они будут рады продать его мне. Я рад, что мой предпочтительный выбор через крышу, кажется, имеет смысл все, кто написал. Дополнительные вопросы появятся позже.
Труба должна быть не менее чем на 3 фута выше точки прохода через крышу и на 2 фута выше любой строительной конструкции (обычно крыши) в радиусе 10 футов. Если вам нужна наилучшая производительность, используйте трубу длиной не менее 16 футов. Добавьте кровельную скобу на высоте 5 футов, если над крышей находится более 5 футов трубы.
Согласен с мыслью, что и то, и другое безопасно, если все сделано правильно. Я второй мысли о стоимости установки стены. Вот что я сделал, чтобы сохранить винтажный потолок T&G, и мне это дорого обошлось! Тем не менее, он отлично работает. Это правда, что более короткие дымоходы также не будут иметь сквозняков. Я бы пошел прямо.
Если вы собираетесь отправить его по почте, обязательно подпишите что-нибудь важное. Письмо Fedex или UPS с обязательной подписью — это лучшие 15 баксов, которые вы можете отправить. Пару лет назад USPS потерял налоговую декларацию для города и стоил мне 5 тысяч за 43-центовую марку..
Привет всем,
Мы ищем материалы для установки дровяной печи с шестидюймовым выходом через обычную стену с шипами 2×6 в новый кирпичный дымоход, построенный прямо у внешней стены. Продукт, указанный выше, кажется, делает свое дело. Он требует, чтобы дымовая труба из нержавеющей стали проходила от жилого помещения к дымоходу на одном уровне с ближайшей стенкой дымохода.
Старые дымоходы, как правило, были облицованы глиняной плиткой, и это хорошо работало для старых неэффективных приборов, которые нагревали дымоход достаточно, чтобы глиняная плитка оставалась теплой. Но более новые и более эффективные приборы намного меньше нагревают дымоход, поэтому они выигрывают от использования футеровки из нержавеющей стали или даже изолированной футеровки из нержавеющей стали.
Слоффле
7 мая 2020 г.

Вы упомянули, что каменный дымоход будет построен «впритык к внешней стене». Именно по этой причине требуется теплоизоляционный вкладыш. Дымоходы должны иметь воздушный зазор в 1 дюйм до наружной стены и элементов каркаса и зазор в 2 дюйма до внутренних стен. Многие старые дымоходы были построены против элементов каркаса и теперь требуют изолированного вкладыша из-за прямого контакта.
Пепельный
7 мая 2020 г.

Внешние дымоходы более холодные, что часто приводит к их худшим характеристикам по сравнению с внутренними дымоходами. Это может привести к уменьшению тяги и увеличению накопления креозота. Кроме того, если будет использоваться глиняный вкладыш, его размер должен соответствовать печи. Часто это не так. И, наконец, дымоход был построен в соответствии с нормами на расстоянии 1 дюйм от конструкции здания (за исключением контакта с отделкой)?
Я могу почти гарантировать, если вы специально не сказали им использовать вкладыш из нержавеющей стали, который они планируют использовать глиняными вкладышами. И это, вероятно, добавит 800 к 1000. Но вы, без сомнения, хотите изолированную нержавеющую сталь.
Вы упомянули, что каменный дымоход будет построен «прямо у наружной стены». Именно по этой причине требуется теплоизоляционный вкладыш. Дымоходы должны иметь воздушный зазор в 1 дюйм до наружной стены и элементов каркаса и зазор в 2 дюйма до внутренних стен. Многие старые дымоходы были построены против элементов каркаса и теперь требуют изолированного вкладыша из-за прямого контакта.
Я оговорился. Дымоход будет построен первым, а внешняя стена этого пристроенного гаража (стена между гаражом и жилым помещением) будет пристроена к сторонам дымохода. У нас также будет кирпич дымохода в жилом помещении с другой стороны.
