Проход сэндвич трубы через кровлю: как вывести печной дымоход сквозь потолок и перекрытия

Содержание

Правильный проход трубы дымохода через крышу — Статьи «Первый Стройцентр» в Уфе

Грамотное обустройство кровельной системы включает в себя не только правильную установку металлочерепицы, но и квалифицированное монтирование дымохода. Дымоходная часть должна быть хорошо закреплена и соединена. Соблюдение соответствующих ГОСТов и требований, а также рекомендаций производителя позволит в последующем исключить протечки в местах вывода трубы дымохода и обугливания стропильной конструкции.

Рекомендуется заранее все точно спроектировать, чтобы отверстие было максимально аккуратным и в последующем не возникло сложностей при герметизации проходной системы. Следует учесть, что, если труба будет из керамики или кирпича, нужно будет соорудить короб для защиты строения от возможного возгорания. Если же будут использоваться сэндвич-трубы, монтирование теплоизоляционного короба не потребуется. Сэндвич-трубы изготавливают из нержавеющей и оцинкованной стали, они не боятся высоких температур и агрессивной среды.

Дымоход узла кровли: базовые правила

В дачном домике, коттедже или таунхаусе, где используется печь, обязательно возводят дымоходную конструкцию. Она необходима для своевременного вывода продуктов сгорания. Во время строительства или при реконструкции необходимо продумать обустройство узла прохода кровли для дымохода. Соответствующие монтажные операции могут производиться:

Каждый из вариантов имеет свои положительные и отрицательные стороны. Дымоходная система, смонтированная в коньке, имеет наилучшую тягу, что обеспечивает лучшее горение и поддержание оптимального микроклимата в помещении. Однако установка непосредственно в коньке несет в себе определенные сложности. Ведь необходимо сделать распил горизонтальной балки, что значительно затрудняет монтажные работы. Поэтому чаще всего выполняют проход дымохода через мягкую или жесткую кровлю на некотором расстоянии от конька. При выполнении кровельных операций необходимо чтобы были соблюдены следующие положения.

Расстояние от дымоотвода до несущих балок.
Между сэндвич-трубой и стропилами дистанция должна быть не менее 1,3 метра. В противном случае имеется риск возгорания. Если используется керамическая труба, промежуток должен быть не менее 2,5 метров.
В тех случаях, когда установка производится на расстоянии более 3 метров от коньковой части высота дымохода на кровле должна быть не более 10 градусов от верхнего элемента крыши.
При монтировании конструкции в промежутке от 1,5 до 3 метров от конька труба устанавливается на одном уровне с ней.
Монтирование проходного элемента на расстоянии не более 1,5 метра от коньковой части. В этом случае трубная конструкция должна быть выше конька на 0,5 м.

При проведении кровельных мероприятий не возводят проход кирпичного дымохода через кровлю у ендовы, места стыка двух скатов. Так как это может привести к нарушению гидроизоляции, протечкам, порче стропильных элементов и другим проблемам.

Дымоходные элементы нуждаются в регулярном обслуживании, чистке, так как внутри них скапливаются продукты горения, сажа, смолы. Это может отрицательно влиять на тягу и ухудшает эксплуатационные параметры важного элемента кровельной системы. Необходимо регулярно осматривать близлежащий короб, балки, стропильную систему, состояние труб и непосредственное место стыка узла прохода дымохода через кровлю.

Виды и особенности дымоходных труб по материалу

Кирпич. Повышенный КПД, длительный срок эксплуатации более 100 лет и гармоничное сочетание с различными кровельными покрытиями. Из недостатков длительный срок монтажа, медленный прогрев стенок, что нередко приводит к образованию конденсата.

Металл. Практически отсутствует накопление саженных отложений, простой и быстрый монтаж, быстрый прогрев. Из недостатков то, что при наружном использовании требуется обязательное утепление. Сталь имеет ограничения по температурным показателям.

Керамика. Современный вариант обустройства. Керамическая конструкция способна выдерживать нагрев свыше 300 градусов, отличается высокой устойчивостью к механическим и температурным перепадам, быстрым нагревом и медленным остыванием. Из недостатков высокая стоимость материала.

При выборе подходящей трубы многое будет зависеть от вида котла. Для газовых чаще всего используются стальные конструкции, для твердотопливного оборудования керамические.

Типы труб по форме и конструктивным особенностям

Прямоугольные. Классическая модификаций, изготавливаемая из печного кирпича. Все расчетные операции производятся по внутренней поверхности. Прежде чем приступить к монтажным работам выполняют расчет площади. Достаточно часто такой вариант используют при обустройстве особняков, таунхаусов. Устройство прохода дымохода через кровлю из металлочерепицы снаружи заполняют теплоизоляцией, сверху одевают стальной фартук или резиновую муфту. Места стыков обрабатывают герметиком.

Круглые. Самый распространенный вариант обустройства крыш. Для установки используют специальные гибкие переходники, их называют также фартуком. Ключевой особенностью материала является то, что он может принимать различную форму. Использование фартука позволяет возводить проход дымохода через кровлю на крышах с любым покрытием.

Важно подобрать подходящий тип переходника, многоступенчатые пирамиды. Специальный переходник крепят при помощи саморезов или же болтов. Они монтируются в специальном отверстии на фланце. Все места стыков обрабатывают высокотемпературным герметиком.

Сэндвич-трубы. Многослойная конструкция, внутри которой устанавливается жаростойкий теплоизолятор. Монтаж производится с использованием эластичного или металлического переходника. Последний изготавливается из нержавеющей стали. При проведении соответствующего комплекса кровельных операций учитывают высоту трубной конструкции и угол ската.

Сэндвич-трубы являются самым популярным вариантом. Они характеризуются устойчивой тягой, не раскаляются при высоких температурах, отличаются простотой монтажа. Дымоходы обеспечивают быстрый нагрев и медленное остывание, что дает возможность максимально эффективно задействовать энергоресурсы.

При выполнении монтажных работ необходимо учитывать не только размеры трубы, но и кровельный материал. От типа кровли зависит выбор трубы и комплектующих. Соблюдение соответствующих СНиПов и строительных норм обеспечит длительный срок службы проходного элемента для мягкой и жесткой кровли. Вам не придется в последующем что-либо переделывать, готовая система прослужит долгие годы бесперебойно.

Особенности прохода дымохода через кровлю из металлочерепицы

Металлочерепица – это стальной лист, покрытый специальным защитным полимерным составом. При использовании данного материала обязательно изготавливают соединительный узел из двух фартуков, внешнего и внутреннего. Элементы фартука монтируют в специальную штробу, канавку и крепят при помощи саморезов. Дополнительно устанавливается пристенный профиль и галстук. После установки всех элементов поверх укладывают металлочерепицу, а затем внешний фартук, места стыков обрабатывают специальным герметиком.

Нюансы вывода дымохода на крышу через профнастил

Профнастил – это металл, произведенный путем холодной прокатки. Специальное лакокрасочное покрытие обеспечивает надежную защиту изделия от внешних агрессивных факторов. Профлист может иметь ребра квадратной, овальной и любой другой формы.

Кровельное отверстие делают при помощи болгарки. Если используется прямоугольная труба, применяют специальные планки для надежной фиксации и герметичности конструкции. Если же дымоотвод с круглым сечением, применяют фольгированную ленту или битумную изоляцию. Дополнительно под резиновую основу кладут специальный хомут.

Возведение проходного узла для дымохода через мягкую кровлю

Современный горючий материал, который при использовании требует соблюдения определенных строительных стандартов, чтобы исключить возгорание. Вокруг трубной конструкции по периметру все вырезают на расстоянии 15 см. Делают опалубку и заливают бетоном. Возводят кровельное покрытие на стенке бетонного основания. Делают специальный отлив для водоотведения. Места стыков заливают герметиком, чтобы исключить протекание.

Устройство дымохода через кровлю ондулин

Монтаж дымохода через мягкую кровлю ондулин делается следующим образом. Вначале формируется отверстие, для изоляции укладывают фартук, для гидроизоляции используют специальную ленту с алюминиевой вставкой, чтобы предотвратить протекание. Наилучшим вариантом считается сэндвич-дымоходы через кровлю. Их достаточно легко и просто устанавливать и нет необходимости возводить бетонное основание для защиты кровельного материала от возгорания.

Следует отметить, что можно использовать как эластичные, так и жесткие проходки, чтобы вывести трубу дымохода через крышу. Первые отличаются устойчивостью к неблагоприятным воздействиям, гибкостью, плотностью прилегания, эластичностью. Жесткие характеризуются механической прочностью, простотой монтажа.

«Первый стройцентр Сатурн-Р» предлагает богатый выбор дымоходов и сопутствующих элементов для установки. Все кровельные элементы прошли проверку качества, соответствуют европейским нормам и положениям. Специалисты всегда рады проконсультировать по вопросу выбора доборных элементов для качественного обустройства крыши. Продукция реализуется по ценам производителей на максимально выгодных условиях для клиентов.

Как вывести трубу через крышу: важные рекомендации

Герметизация. Важным и самым ответственным этапом кровельных операций является герметизация стыков. Она необходима не только чтобы исключить попадание влаги и воды, но и для препятствия проникновения внутрь помещения дыма и продуктов сгорания.
Пожаробезопасность. Стропильная система может не выдержать высоких температур. Необходимо соблюсти определенное расстояние от узла прохода до стропильной конструкции.
Изоляция. В данном случае используется короб, накладные конструкции. Пространство между кровлей и трубой заполняют жаростойкими теплоизоляторами. Это обеспечивает с одной стороны защиту кровли, а с другой препятствует быстрому выводу тепла.
Размещение дымовой трубы. Важно позаботиться о том, чтобы была соблюдена высота дымохода над кровлей, как это было указано выше. В противном случае это может отрицательно сказаться на эксплуатации трубы дымохода.
Обустройство короба
. Конструкцию обязательно заделывают огнестойким материалом для наилучшей теплоизоляции. Короб выполняется таким образом, чтобы его ширина была больше диаметра труб примерно на 50 см.

Мы рассмотрели, как сделать проход кровли дымохода и что необходимо учесть при этом. Правильное проведение соответствующего комплекса работ обеспечит хорошую тягу, быстрый нагрев, медленное остывание, требуемую пожаробезопасность, устойчивость к механическим и температурным нагрузкам.

Для обустройства можно использовать различные типы труб, самым популярным является сэндвич-дымоход, внутри которого уже имеется теплоизолятор. Наилучшей изоляцией является битумная со специальной битумной лентой. Она исключает протекание и негативное воздействие влаги на стропильную систему.

Соблюдение соответствующих строительных норм и тонкостей обеспечит длительную работу узла прохода дымохода. Место стыков трубы и кровли будет надежно защищено от влаги и воды. Правильный подбор материалов и комплектующих обеспечит наилучшее удаление продуктов горения и поддержание требуемого микроклимата в помещениях различного назначения.

Проход сэндвича через крышу: особенности

Вы построили баню (дом либо другое строение) и собираетесь установить утепленный дымоход, выполненный из нержавеющей стали? Значит, вам будет интересно узнать, как правильно выполнить проход сэндвича через крышу и другие особенности его устройства.

Отличным решением организации газоотведения от отопительных печей и каминов является установка сэндвич дымохода, который не нуждается в постоянном обслуживании и дополнительном уходе.

Особенности такой конструкции

Сэндвич является неплохим вариантом дымоходной трубы с утеплением. Утепление обеспечивает вам наличие следующих плюсов:

возможность функциональности дымоходной трубы при нахождении в зоне низких температурных режимов;

наделяет трубу необходимыми пожаробезопасными свойствами (внутри здания).

Стандартные варианты таких дымоходов обладают наружным оцинкованным покрытием. Выпускаются также варианты, выполненные из нержавейки, а также окрашенные в любой подходящий для вас цвет.

Существующие варианты сэндвичей, выполненные из нержавеющей стали, с внешней стороны оклеиваются специальной защитной пленкой. Главное – не забудьте удалить ее перед использованием дымохода по назначению. В продаже имеются и специальные переходники, которые понадобятся вам при соединении котла и трубы. Будьте внимательны при выборе элементов для сэндвич-дымохода.

Схема устройства сэндвич-трубы.

Необходимыми инструментами при работе являются:

электролобзик;
карандаш или маркер;
рулетка;
уровень;
болгарка;
шуруповерт.

Вернуться к оглавлению

Установка дымохода-сэндвича

Подключение дымохода может осуществляться как непосредственно к печке, так и к теплообменнику (баку), через который выполнен проход дымовой трубы.

Первое, что необходимо выполнить – это установка одностенной трубы из нержавейки нужной длины. Установка именно одностенной трубы поможет на первом этапе рассеивать большое количество тепла.

При установке утепленного варианта дымохода (сэндвича) большая степень нагрева будет способствовать перегреву наружного контура дымохода.

Схема прохода сэндвич-трубы через крышу.

При первом варианте с одностенной трубой вы значительно снизите тепловые нагрузки на дымоход и одновременно обеспечите быстрый прогрев парилки. На следующем этапе осуществляется установка вставки-задвижки (шибера) при отсутствии ее в печи для бани. При низком банном потолке шибер закрепляется прямо на печь (бак, теплообменник), одностенные трубы при этом не используются.

Теперь необходимо выполнить устройство нижней насадки. Она будет осуществлять переход между двумя видами труб – одностенной и утепленной (сэндвич). Настал момент установки утепленной трубы бани. Она должна быть необходимой вам длины и размещаться до самой верхней точки дымохода. Нецелесообразной будет установка в верхней части дымохода одностенной трубы после сэндвича. При таком варианте дымовые газы будут достаточно быстро остывать, что способствует ухудшению тяги и образованию конденсата.

Чтобы осуществить проход через перекрытия бани (сгораемые), можно использовать так называемый телескоп. В такой конструкции предусмотрено наличие регулировки под нужную толщину имеющегося перекрытия.

Технология установки следующая:

В перекрытии из дерева вырезается отверстие размером больше на 15 см, чем диаметр (наружный) трубы сэндвич. В этом отверстии будет размещаться телескопическая гильза.

Пространство между перекрытием бани (дома) и установленной гильзой заполняется утеплителем жаростойкого характера, как вариант можно использовать керамзит.
Листы квадратной формы, закрепленные снизу и сверху, будут маскировать зазор (где проход через крышу) и помогут сохранить привлекательный внешний вид.

Еще один нюанс: для того чтобы качественно осуществить герметичный проход через крышу бани, необходимо использовать специальную силиконовую проходку, выполненную на алюминиевой основе, которая легко принимает форму кровли.

В верхней части дымоходной трубы располагается утепленная насадка, закрывающая утеплительный материал с сэндвича. Значит, защита от влаги и разрушения вам обеспечена. В эту насадку устанавливается зонт, предназначенный для защиты дымоходной трубы от различного вида осадков. Все стыки элементов и теплоизоляции (насадки, трубы и так далее) укрепляются стягивающими хомутами, предотвращающими разъединение.

Виды расположения сендвич-дымоходов.

Вернуться к оглавлению

Проход трубы через деревянную крышу. Типичные ошибки и технология выполнения

Осуществляя установку дымоходной трубы в доме из дерева, для обеспечения требований пожарной безопасности особое значение придается тому, как выполнен проход трубы сквозь деревянные перекрытия. Защита этих мест обязательна и осуществляется при помощи листовой стали, оснащенной отверстиями, и с использованием теплоизоляционных материалов негорючего характера.

Часто для этих целей используется специальный потолочный проходной узел (ППУ). Его внешний вид напоминает короб либо гильзу. Монтируется он для выполнения следующих функций:

чтобы предотвратить деформацию дымоходной трубы в случае усадки либо деформации строения;

чтобы защитить деревянные перекрытия от возгорания.

Схема работы сэндвич-дымоходов.

Устройство противопожарного характера при осуществлении таких работ, как проход дымоходной трубы сквозь перекрытия и кровлю (бани, дома), обязательно в любом случае. Один из наилучших вариантов – использование специальной системы дымохода (двустенной, сэндвич).

Обычно проблемы возникают там, где при устройстве разделки использовались некачественные теплоизоляционные материалы. Например, применение изоляции общестроительного характера взамен специального негорючего вида. Как вариант такой изоляции можно использовать базальтовую вату (негорючую).

Еще одной ошибкой считается использование базальтовой ваты ненадлежащим образом. Так как базальтовая вата обладает аккумулирующей способностью и накапливает тепловую энергию (температуру), то при простом обертывании ей дымовой трубы в процессе интенсивной топки (больше 4 часов) изоляция накопит большое количество тепла и будет отражать его обратно (на дымовую трубу). А это неизбежно приведет к перегреву дымохода бани либо дома.

Решается такая проблема достаточно просто. Для этого необходимо устройство специальной металлической гильзы, расположенной вокруг изоляционного слоя разделки (в качестве теплоизоляции может быть использован, например, суперизол). Гильза изготавливается в форме цилиндра, ее высота равна толщине разделки. В ее функции входит снижение температуры и отвод тепла за пределы разделки.

Важным нюансом является необходимое устройство микровентиляционной системы, расположенной вокруг гильзы. Это воздушная прослойка около 3 мм. Так как обеспечено движение воздуха вокруг гильзы, то происходит ее охлаждение и снижение температуры. В этом случае использование отопительного прибора может осуществляться достаточно долго без опасений за возможный перегрев.

Сэндвич-труба для бани. Основная информация и основные требования

Дымоход необходим любой печи не только для удаления дыма, но и для создания тяги. Кроме того, при укладке внутри помещения он выступает в роли дополнительного аккумулятора тепла. Обустраивая собственную баню, необходимо учитывать эти три составляющие. И, конечно же, следует помнить, что строительство дымохода – дело ответственное, требующее серьезного подхода. На сегодняшний день сэндвич-труба для бани – лучший вариант решения этой задачи.

Дымоход в бане можно обустроить с помощью готовой конструкции — сэндвич-трубы

Содержание

1 Актуальность конструкции
2 Основные сведения и основные требования
3 Как выбрать трубу
4 Изготовление конструкция дымохода для бани своими руками
5 Некоторые нюансы монтажа

Актуальность дизайна

Каждый источник тепла, использующий энергию сжигания топлива, обременен двумя серьезными проблемами:

пожароопасность;
тепловое расширение.

Таким образом, созданный канал должен передавать на внешнюю поверхность минимально возможное количество тепла. Степень теплового расширения конструкции также должна быть сведена к минимуму. Конструкция дымохода из сэндвич-трубы для бани полностью реализует эти два требования, поэтому использование таких изделий весьма разумно. Но этим его преимущества не ограничиваются: здание приобретает эстетичный вид без ущерба для функциональности. Кроме того, простота монтажа позволяет не привлекать сторонних мастеров.

Внимание! Название «сэндвич-труба» связано исключительно с конструктивными особенностями изделия. Он состоит из двух вставленных один в другой сегментов, на внутреннюю поверхность которых нанесен слой специального теплоизоляционного материала – минеральной ваты или базальтового волокна.

Сэндвич представляет собой двухстенную изолированную трубу, чаще всего изготавливается из нержавеющей стали

Двустенные дымоходы выпускаются во многих модификациях. Они отличаются материалом труб, типом и толщиной изолятора, диаметрами и т. д.

Основная информация и основные требования

Многослойные трубы имеют свои особенности. Для полноты ниже приведено сравнение изделий из нержавеющей и оцинкованной стали. Они заменили широко использовавшийся до недавнего времени кирпичный дымоход. Какой материал лучше? Большинство домашних мастеров отдают предпочтение сэндвич-трубе из нержавеющей стали. И есть веские причины.

Высочайшая коррозионная стойкость. С этой точки зрения у продуктов такого типа просто нет конкурентов.
Легко переносят воздействие высоких температур. Даже регулярный прогрев парилки до максимально возможной температуры не окажет негативного влияния на материал.
Долгий срок службы. Это следствие вышеперечисленных качеств.
Привлекательный внешний вид. Эта характеристика имеет первостепенное значение для многих людей.

Если говорить о оцинкованном покрытии, то оно такими свойствами похвастаться не может. Однако оцинкованные сэндвич-трубы стоят значительно дешевле. При выборе этот фактор часто является решающим.

Планируя монтаж сэндвич-трубы в дымоходной бане, необходимо знать требования к ней. Кратко они звучат так:

площадь поперечного сечения должна превышать значение этого показателя отводящего патрубка, либо равняться ему, но не меньше;
, и она должна располагаться вертикально. Допускается отклонение не более 30˚. Что касается смещения по горизонтали, то оно не должно превышать 1 метра;
если кровля выполнена из горючих материалов (например, черепицы из дерева или битума), на конце дымохода должен быть установлен дефлектор трубы, снабженный сеткой. Размер ячейки до 5×5 миллиметров;
сэндвич-трубы для прохода бани по этажам должны быть обработаны теплоизоляционными материалами;
, когда планируется создание горизонтального вала, его длина не должна превышать 1 метра;
стыковка элементов в плоскости перекрытий и кровли не допускается. Причиной такого требования является то, что иногда необходимо проверить эти места. Поэтому необходимо обеспечить их визуальную доступность.
контакт дымохода с другими коммуникациями (газопроводом, электропроводкой, вентиляцией и т.д.) категорически запрещается;
Также запрещено использовать сэндвич-трубу в качестве первого элемента при организации соединения с трубой.

Труба должна располагаться вертикально, только в этом случае будет обеспечена тяга

Важно! Для обеспечения надлежащей безопасности не реже одного раза в год проверяйте всю систему.

Как выбрать трубу

При покупке такой продукции обратите внимание, в первую очередь, на следующие моменты:

прочность стали. Именно его качество определяет надежность конструкции и долгий срок службы конечного продукта;
материал заполнения трубы и его плотность прилегания к поверхности;
. Два элемента трубы соединяются сваркой. Поэтому соединение должно быть надежным, прочным, без дефектов;

Ключевой момент вот в чем: при выборе следует отдавать предпочтение сэндвич-трубам для бани диаметром 15-20 сантиметров.

Следует отметить, что лучшим вариантом для покупки является изделие, произведенное методом лазерной сварки, ведь ему присуще высокое качество. Ну и, конечно же, осмотрите бутерброд из трубы изнутри. Преимущества нержавеющих и оцинкованных поверхностей кратко рассмотрены выше. К сказанному следует добавить, что изделие с оцинковкой рекомендуется для газовых котлов, так как хорошо переносит контакт с продуктами горения, выделяемыми при работе таких агрегатов. Если вы выбрали сэндвич трубы для ванны из нержавейки, ориентировочные цены на данный товар вы можете узнать из таблицы ниже.

Таблица 1

Дымоход	Длина, м	Диаметр внутренний/наружный, мм	Стоимость (руб. )
Печи	1	115×200	2300
Котлы, камины, печи (матовая нержавеющая сталь, эмалированные)	1	115×200	2300
Печи	1	115×200	1400
Печи	0,5	115×200	975

Изготовление конструкции дымохода для бани своими руками

Мы уже знаем, что дымоход состоит из вставленных друг в друга отрезков длиной 1 метр. Своими руками следует делать только внутренний элемент сэндвич-трубы для бани с использованием нержавеющей стали (это условие обязательно). Внешний можно сделать из любого материала, например, латуни или меди.

Внешний дымоход может быть выполнен из оцинкованной стали.

Используйте только оцинкованные трубы: при нагревании их диаметр меняется. Внутреннее утепление должно быть выполнено из минеральной ваты, базальтового волокна или керамзита. При его укладке учитывайте один нюанс: заливать обязательно вручную с обеспечением десятисантиметрового нахлеста.

Как соединить сегменты труб. Возможны несколько способов присоединения: байонетное, «на мостик холода», фланцевое и др.

Внимание! Для бани выбор ограничен двумя способами – «по конденсату» или «по дыму».

Отличаются тем, что:

в первом варианте внутренняя труба установленного сверху сэндвича входит в раструб нижней трубы, поэтому влага не попадает на утеплитель. Но в этом случае может просочиться дым;
«дымовое» соединение характеризуется отсутствием вышеуказанного недостатка. В то же время стекающий по стенам конденсат может через щели проникнуть в сэндвич и повредить утеплитель;
Большинство строительных компаний оставляют выбор за заказчиком. Для помещений, в том числе бань, рекомендуется установка сэндвич-трубы с «дымовым» подключением. Это связано с тем, что в изделиях такого типа конденсат образуется в небольшом количестве. Основное требование остается неизменным: при установке дымохода следите за герметичностью стыков.

Подготовительные работы. В первую очередь проверяется расположение оси дымохода. Разбирающиеся в этом деле хозяева проводят это мероприятие еще на этапе возведения фундамента печи. Расстояние от бутерброда до стены должно быть не более 25 сантиметров. Кроме того, трубу дымохода следует проводить так, чтобы она не пересекала балки и стропила крыши и чердака. Выполнять эти работы можно после обустройства чернового пола и закрепления деревянных элементов кровли.

Труба должна проходить между деревянными перекрытиями крыши, не касаясь их

После установки печи на черновой пол установить ее в вертикальной плоскости в нормальное положение. При этом необходимо учитывать толщину напольного покрытия и высоту «пирога» пола. В центре выходного фланца топки опускаем отвес и видим результат: этот аксессуар не должен пересекать несущие элементы свода. Только тогда окончательный монтаж сэндвич-труб в бане будет возможен без каких-либо затруднений.

Процедура установки. Основные работы выполняются в следующем порядке:

в месте прохождения трубы через потолок монтируется так называемый потолочный проходной узел (далее ППУ);
первый элемент трубы устанавливается на выходной фланец печи. Он должен быть одностенным. Сэндвич-труба монтируется со второго уровня;
устанавливаются поочередно и, если этого требует конструкция дымохода, колена и тройники. Их выводят через потолок, после чего крепят к стенам и между собой;
проход трубы на чердак изолирован;
пока на чердаке монтируется ревизия с подставкой. Даст возможность прочистить дымоход от сажи и вообще провести осмотр его полости в профилактических целях;
продолжение монтажа дымохода на чердаке с последующим выводом трубы наружу.
в месте выхода трубы через крышу выполняется теплоизоляция;
если труба высоко возвышается над крышей, то эта часть крепится стяжками
Поверх готового изделия устанавливается искрогаситель и грибок.

Полезно знать! На чердак допускается только сэндвич продуктов; установка дополнительных элементов запрещена.

Некоторые нюансы монтажа

Выше приведена общая инструкция по монтажу сэндвич-трубы для бани своими руками. Но некоторые особенности требуют уточнения.

Сборка и крепление к стене: с одной стороны труба заужена, поэтому сборка осуществляется установкой одной в другую. Для закрытия стыков и щелей используйте специальный герметик. Так вы увеличите тягу в дымоходе. Получите герметик, выдерживающий температуру до 1000°С.

Для фиксации отрезков трубы между собой используются металлические хомуты.

При соединении сэндвич-изделий необходимо соблюдать следующие правила:

на наружных трубах на их наружную поверхность наносится герметик;
на внутреннюю — наружную внутреннюю верхнюю трубу;
стыки одностенной трубы с трехслойным дымоходом или с другими модулями смазывают герметиком снаружи по окружности;
соединение сэндвич-элементов осуществляется с помощью хомутов с одной стороны;
соединяются с тройниками и переходниками с помощью хомутов с двух сторон;
крепятся к стене через каждые 2 метра с помощью кронштейнов;
также фиксируются скобами.
Проход дымохода через мансардный этаж. Порядок монтажа сэндвич-трубы в бане регламентируется требованиями СНиП относительно прохода дымохода через деревянные перекрытия. Если топить его дровами, то температура в топке достигает 800-1000°С. Благодаря этому явлению дымоход, а также доски в потолке нагреваются до критического для дров уровня.

Для обеспечения безопасного прохода дымохода через мансардный этаж используется упомянутый выше ППУ. Этот агрегат имеет форму квадратной коробки со стороной 300 миллиметров. Труба проходит через отверстие в горизонтальной стене. В готовом виде на рынке можно найти ППУ как из нержавеющей стали, так и оцинкованной. Место установки — потолочный проем. ППУ устанавливается до сборки элементов дымохода.

Теплоизоляционные работы в этом месте выполняются в следующем порядке:

ППУ размещается в созданном в перекрытии проеме вместе с теплоизолятором, после чего закрепляется;
– труба располагается на нижних элементах так, чтобы место соединения располагалось над мансардным перекрытием.

Совет! Убедитесь, что между потолком и элементом дымохода имеется зазор не менее 130 миллиметров. Можно оставить недоделанным, но внутреннее пространство между стенками из пенопласта и трубы лучше заполнить минеральной ватой.

В месте выхода трубы на крышу необходима теплоизоляция, для этого можно использовать металлический лист

стыки вверху и внизу закрыты листами из нержавеющей стали. Между ними и потолком также укладывается теплоизолятор.
проход дымохода через крышу. Правильное обеспечение прохода сэндвич-трубы через кровлю обеспечивает следующую последовательность действий:
предварительно нужно убедиться, что расстояние от потолка до трубы составляет не менее 130 миллиметров;
, затем вырезается подкладочный лист. По размерам он больше проема в потолке, а сечение отверстия, расположенного в его центре, равно диаметру элемента трубы дымохода;
один конец трубы продевается со стороны чердака в проем крыши, а другой — в отверстие дымохода, расположенного ниже чердака;
на трубу со стороны крыши устанавливается свинцовое основание (угловой срез крыши) и опускается на крышу. Основание должно быть приспособлено к поверхности крыши. Это делается путем постукивания по нему молотком;
щели со стороны чердака между потолком и элементом трубы дымохода заполнены базальтовой ватой и базальтовым картоном;
подкровельный лист поднимается до упора вверх, после чего фиксируется шурупами;
шов замазывается битумным кровельным герметиком на каучуковой основе. Это гарантирует герметичность соединения.

Как видите, установка сэндвич-трубы для бани своими руками – дело, требующее от исполнителя внимательности и сосредоточенности. И одной из непременных составляющих успеха является выбор качественных материалов, обеспечивающих безопасность и надежность обогрева бани.

Как сделать проход трубы через металлическую крышу – правила отделки дымохода

Содержание:

Где разместить дымоход
Рекомендации по размещению и отделке
Устройство вывода дымохода через металлическую крышу
Проход для квадрата или прямоугольная труба
Вывод дымохода через металлическую круглую трубу

При проектировании и строительстве частного дома следует уделить особое внимание обустройству выхода дымохода через крышу из металла. Правильный монтаж проходок напрямую влияет на уровень герметичности и пожарной безопасности кровли.

Где разместить дымоход

Место, где дымоход будет выходить на крышу через металлическую кровлю, нужно рассчитать на этапе проектирования. Через ендову ее лучше не проводить, так как стыки в этом случае теряют герметичность. Также важно учитывать тот факт, что на ендову приходится наибольшая снеговая нагрузка: это неизбежно скажется на целостности соединительных участков дымохода и кровли.

Выработка выхода дымохода через кровлю из металлочерепицы

Утепленные кровли обычно не отличаются высокой пожаробезопасностью, т.к. включают в себя слой гидроизоляции, утеплителя и пароизоляции. Наличие деревянных реек также не способствует его высоте. По строительным нормам расстояние между этими элементами конструкции и трубой из кирпича, керамики или бетона должно быть не менее 13 см. Если керамический дымоход не имеет изоляции, расстояние увеличивается до 25 см.

Участок, где дымоход проходит через металлочерепицу и кровельный пирог, характеризуется высокими потерями тепла и появлением конденсата в утеплителе. Во избежание подобных явлений необходимо специально для дымохода соорудить собственную стропильную конструкцию. Для заполнения пустот между дымоходом и кровлей используется минеральная базальтовая вата. При оборудовании отводящего дымохода в жилом доме парогидроизоляцию выполняют в виде конверта с подворачиванием и фиксацией краев стропил. При использовании прямоугольного или квадратного дымохода необходимо сделать наружные фартуки: Эти элементы обеспечивают хорошую герметизацию в местах стыка дымохода и металла.

Устройство прохода для квадратного или прямоугольного дымохода

Для полной герметизации примыканий дымохода к кровле на кровле из металлических крыш с внутренним и наружным фартуком используется обрезная труба. Сначала установите внутренний фартук.

Монтаж верхней и нижней планки и боковых элементов осуществляется в следующем порядке:

Нижнюю обвязку необходимо приложить к стене и провести линию карандашом.
Другие элементы маркируются таким же образом.
Затем замер всего периметра дымохода. Полученный результат используется для изготовления новых тоннелей глубиной до 15 мм. Для этого используется мясорубка. Важно не допустить, чтобы стыки совпадали со швами кладки: углубления должны проходить по поверхности кирпичей.
Готовые доски необходимо промыть водой от пыли и высушить.
Сначала полосы устанавливаются на нижнюю стенку дымохода. Затем приступайте к бокам и верху. Во избежание протечек между планками делают нахлест 150 мм.
После укладки кромок отделочных элементов в местах стыков их необходимо заполнить герметиком.
Кровельные шурупы используются для крепления к трубе.
Низ фартука украшен «галстуком», обеспечивающим сток воды. Обычно «галстук» направлен в ендову или карниз.
Края крыши снабжены бордюром. Для этого вам понадобится молоток и плоскогубцы.

После завершения монтажа фартука и обшивки кровли провести кладку металла вокруг дымохода. После этого крепится внешний фартук, выполняющий только декоративную функцию. Крепление его планок осуществляется так же, как и в случае с внутренним фартуком. Плановые кромки в этом случае не сажают в стволы скважин, а закрепляют на стенках дымохода.

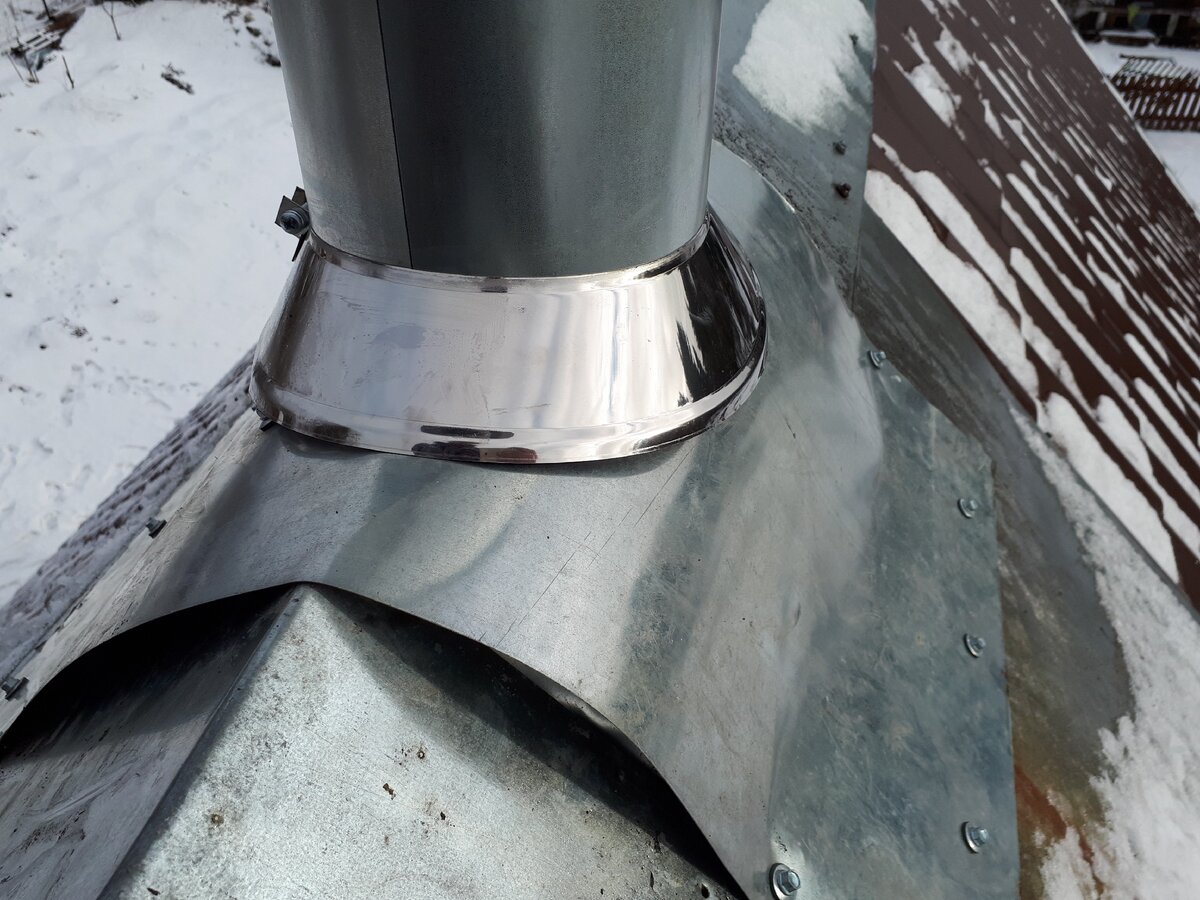

Вывод через металлическую круглую трубу

Кровельные проходки круглого сечения устраиваются с помощью кровельных проходок, что позволяет добиться хорошей герметизации дымохода на кровле из металла. Через кровельные проходки также можно вывести антенны, мачты, вентиляционные каналы и электрические цепи. Они используются на различных кровельных материалах. Основа крыши представляет собой стальной лист, наглухо соединенный с цоколем. Специальное отверстие в заглушке позволяет вывести сэндвич-трубу через металлочерепицу, нужно только знать, как собрать дымоход своими руками..

Для изготовления мойки используют силикон или каучук EPDM: оба этих материала комфортно выдерживают перепады температуры от -74 до +260 градусов. Перед установкой трубы в проходке делается отверстие, диаметр которого должен быть на 20 % меньше диаметра трубы. Процесс натяжки переходника на трубу можно облегчить, используя мыльный раствор. После заделки стыка и кровельной поверхности она полностью повторяет фактуру кровельного материала. Участок под фланцем промазал кровельным герметиком. В качестве крепежа используются кровельные саморезы (шаг монтажа 35 мм).

В большинстве случаев вместо кирпичного дымохода рекомендуется использовать многослойную трубу.
