Проход сэндвич трубы через крышу из металлочерепицы: как правильно вывести трубу на крыше

Правильный проход трубы дымохода через крышу — Статьи «Первый Стройцентр» в Уфе

Грамотное обустройство кровельной системы включает в себя не только правильную установку металлочерепицы, но и квалифицированное монтирование дымохода. Дымоходная часть должна быть хорошо закреплена и соединена. Соблюдение соответствующих ГОСТов и требований, а также рекомендаций производителя позволит в последующем исключить протечки в местах вывода трубы дымохода и обугливания стропильной конструкции.

Рекомендуется заранее все точно спроектировать, чтобы отверстие было максимально аккуратным и в последующем не возникло сложностей при герметизации проходной системы. Следует учесть, что, если труба будет из керамики или кирпича, нужно будет соорудить короб для защиты строения от возможного возгорания. Если же будут использоваться сэндвич-трубы, монтирование теплоизоляционного короба не потребуется. Сэндвич-трубы изготавливают из нержавеющей и оцинкованной стали, они не боятся высоких температур и агрессивной среды.

Дымоход узла кровли: базовые правила

В дачном домике, коттедже или таунхаусе, где используется печь, обязательно возводят дымоходную конструкцию. Она необходима для своевременного вывода продуктов сгорания. Во время строительства или при реконструкции необходимо продумать обустройство узла прохода кровли для дымохода. Соответствующие монтажные операции могут производиться:

Каждый из вариантов имеет свои положительные и отрицательные стороны. Дымоходная система, смонтированная в коньке, имеет наилучшую тягу, что обеспечивает лучшее горение и поддержание оптимального микроклимата в помещении. Однако установка непосредственно в коньке несет в себе определенные сложности. Ведь необходимо сделать распил горизонтальной балки, что значительно затрудняет монтажные работы. Поэтому чаще всего выполняют проход дымохода через мягкую или жесткую кровлю на некотором расстоянии от конька. При выполнении кровельных операций необходимо чтобы были соблюдены следующие положения.

1. Расстояние от дымоотвода до несущих балок.

   Между сэндвич-трубой и стропилами дистанция должна быть не менее 1,3 метра. В противном случае имеется риск возгорания. Если используется керамическая труба, промежуток должен быть не менее 2,5 метров.

2. В тех случаях, когда установка производится на расстоянии более 3 метров от коньковой части высота дымохода на кровле должна быть не более 10 градусов от верхнего элемента крыши.

3. При монтировании конструкции в промежутке от 1,5 до 3 метров от конька труба устанавливается на одном уровне с ней.

4. Монтирование проходного элемента на расстоянии не более 1,5 метра от коньковой части. В этом случае трубная конструкция должна быть выше конька на 0,5 м.

При проведении кровельных мероприятий не возводят проход кирпичного дымохода через кровлю у ендовы, места стыка двух скатов. Так как это может привести к нарушению гидроизоляции, протечкам, порче стропильных элементов и другим проблемам.

Дымоходные элементы нуждаются в регулярном обслуживании, чистке, так как внутри них скапливаются продукты горения, сажа, смолы. Это может отрицательно влиять на тягу и ухудшает эксплуатационные параметры важного элемента кровельной системы. Необходимо регулярно осматривать близлежащий короб, балки, стропильную систему, состояние труб и непосредственное место стыка узла прохода дымохода через кровлю.

Виды и особенности дымоходных труб по материалу

Кирпич. Повышенный КПД, длительный срок эксплуатации более 100 лет и гармоничное сочетание с различными кровельными покрытиями. Из недостатков длительный срок монтажа, медленный прогрев стенок, что нередко приводит к образованию конденсата.

Металл. Практически отсутствует накопление саженных отложений, простой и быстрый монтаж, быстрый прогрев. Из недостатков то, что при наружном использовании требуется обязательное утепление. Сталь имеет ограничения по температурным показателям.

Керамика. Современный вариант обустройства. Керамическая конструкция способна выдерживать нагрев свыше 300 градусов, отличается высокой устойчивостью к механическим и температурным перепадам, быстрым нагревом и медленным остыванием. Из недостатков высокая стоимость материала.

При выборе подходящей трубы многое будет зависеть от вида котла. Для газовых чаще всего используются стальные конструкции, для твердотопливного оборудования керамические.

Типы труб по форме и конструктивным особенностям

Прямоугольные. Классическая модификаций, изготавливаемая из печного кирпича. Все расчетные операции производятся по внутренней поверхности. Прежде чем приступить к монтажным работам выполняют расчет площади. Достаточно часто такой вариант используют при обустройстве особняков, таунхаусов. Устройство прохода дымохода через кровлю из металлочерепицы снаружи заполняют теплоизоляцией, сверху одевают стальной фартук или резиновую муфту. Места стыков обрабатывают герметиком.

Круглые. Самый распространенный вариант обустройства крыш. Для установки используют специальные гибкие переходники, их называют также фартуком. Ключевой особенностью материала является то, что он может принимать различную форму. Использование фартука позволяет возводить проход дымохода через кровлю на крышах с любым покрытием.

Важно подобрать подходящий тип переходника, многоступенчатые пирамиды. Специальный переходник крепят при помощи саморезов или же болтов. Они монтируются в специальном отверстии на фланце. Все места стыков обрабатывают высокотемпературным герметиком.

Сэндвич-трубы. Многослойная конструкция, внутри которой устанавливается жаростойкий теплоизолятор. Монтаж производится с использованием эластичного или металлического переходника. Последний изготавливается из нержавеющей стали. При проведении соответствующего комплекса кровельных операций учитывают высоту трубной конструкции и угол ската.

Сэндвич-трубы являются самым популярным вариантом. Они характеризуются устойчивой тягой, не раскаляются при высоких температурах, отличаются простотой монтажа. Дымоходы обеспечивают быстрый нагрев и медленное остывание, что дает возможность максимально эффективно задействовать энергоресурсы.

При выполнении монтажных работ необходимо учитывать не только размеры трубы, но и кровельный материал. От типа кровли зависит выбор трубы и комплектующих. Соблюдение соответствующих СНиПов и строительных норм обеспечит длительный срок службы проходного элемента для мягкой и жесткой кровли. Вам не придется в последующем что-либо переделывать, готовая система прослужит долгие годы бесперебойно.

Особенности прохода дымохода через кровлю из металлочерепицы

Металлочерепица – это стальной лист, покрытый специальным защитным полимерным составом. При использовании данного материала обязательно изготавливают соединительный узел из двух фартуков, внешнего и внутреннего. Элементы фартука монтируют в специальную штробу, канавку и крепят при помощи саморезов. Дополнительно устанавливается пристенный профиль и галстук. После установки всех элементов поверх укладывают металлочерепицу, а затем внешний фартук, места стыков обрабатывают специальным герметиком.

Нюансы вывода дымохода на крышу через профнастил

Профнастил – это металл, произведенный путем холодной прокатки. Специальное лакокрасочное покрытие обеспечивает надежную защиту изделия от внешних агрессивных факторов. Профлист может иметь ребра квадратной, овальной и любой другой формы.

Кровельное отверстие делают при помощи болгарки. Если используется прямоугольная труба, применяют специальные планки для надежной фиксации и герметичности конструкции. Если же дымоотвод с круглым сечением, применяют фольгированную ленту или битумную изоляцию. Дополнительно под резиновую основу кладут специальный хомут.

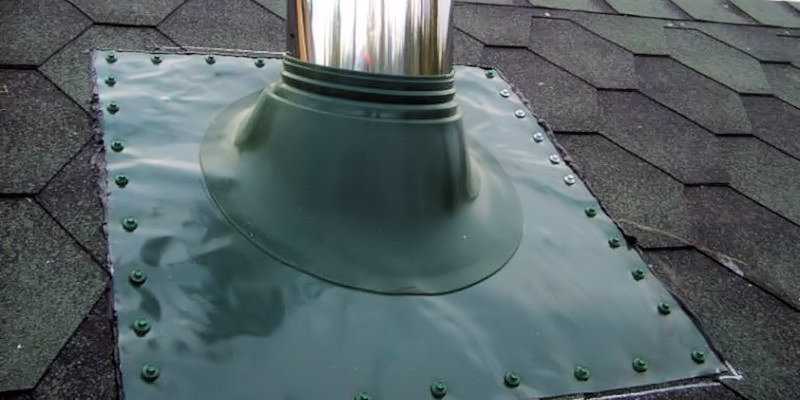

Возведение проходного узла для дымохода через мягкую кровлю

Современный горючий материал, который при использовании требует соблюдения определенных строительных стандартов, чтобы исключить возгорание. Вокруг трубной конструкции по периметру все вырезают на расстоянии 15 см. Делают опалубку и заливают бетоном. Возводят кровельное покрытие на стенке бетонного основания. Делают специальный отлив для водоотведения. Места стыков заливают герметиком, чтобы исключить протекание.

Устройство дымохода через кровлю ондулин

Монтаж дымохода через мягкую кровлю ондулин делается следующим образом. Вначале формируется отверстие, для изоляции укладывают фартук, для гидроизоляции используют специальную ленту с алюминиевой вставкой, чтобы предотвратить протекание. Наилучшим вариантом считается сэндвич-дымоходы через кровлю. Их достаточно легко и просто устанавливать и нет необходимости возводить бетонное основание для защиты кровельного материала от возгорания.

Следует отметить, что можно использовать как эластичные, так и жесткие проходки, чтобы вывести трубу дымохода через крышу. Первые отличаются устойчивостью к неблагоприятным воздействиям, гибкостью, плотностью прилегания, эластичностью. Жесткие характеризуются механической прочностью, простотой монтажа.

«Первый стройцентр Сатурн-Р» предлагает богатый выбор дымоходов и сопутствующих элементов для установки. Все кровельные элементы прошли проверку качества, соответствуют европейским нормам и положениям. Специалисты всегда рады проконсультировать по вопросу выбора доборных элементов для качественного обустройства крыши. Продукция реализуется по ценам производителей на максимально выгодных условиях для клиентов.

Как вывести трубу через крышу: важные рекомендации

1. Герметизация. Важным и самым ответственным этапом кровельных операций является герметизация стыков. Она необходима не только чтобы исключить попадание влаги и воды, но и для препятствия проникновения внутрь помещения дыма и продуктов сгорания.

2. Пожаробезопасность. Стропильная система может не выдержать высоких температур. Необходимо соблюсти определенное расстояние от узла прохода до стропильной конструкции.

3. Изоляция. В данном случае используется короб, накладные конструкции. Пространство между кровлей и трубой заполняют жаростойкими теплоизоляторами. Это обеспечивает с одной стороны защиту кровли, а с другой препятствует быстрому выводу тепла.

4. Размещение дымовой трубы. Важно позаботиться о том, чтобы была соблюдена высота дымохода над кровлей, как это было указано выше. В противном случае это может отрицательно сказаться на эксплуатации трубы дымохода.

5. Обустройство короба. Конструкцию обязательно заделывают огнестойким материалом для наилучшей теплоизоляции. Короб выполняется таким образом, чтобы его ширина была больше диаметра труб примерно на 50 см.

Мы рассмотрели, как сделать проход кровли дымохода и что необходимо учесть при этом. Правильное проведение соответствующего комплекса работ обеспечит хорошую тягу, быстрый нагрев, медленное остывание, требуемую пожаробезопасность, устойчивость к механическим и температурным нагрузкам.

Для обустройства можно использовать различные типы труб, самым популярным является сэндвич-дымоход, внутри которого уже имеется теплоизолятор. Наилучшей изоляцией является битумная со специальной битумной лентой. Она исключает протекание и негативное воздействие влаги на стропильную систему.

Соблюдение соответствующих строительных норм и тонкостей обеспечит длительную работу узла прохода дымохода. Место стыков трубы и кровли будет надежно защищено от влаги и воды. Правильный подбор материалов и комплектующих обеспечит наилучшее удаление продуктов горения и поддержание требуемого микроклимата в помещениях различного назначения.

Проход трубы через крышу. Доверимся специалистам

Содержание

1. Проход трубы через крышу. Доверимся специалистам
2. Проход дымохода через крышу из профнастила. Место для вывода
3. Проход дымохода через крышу из металлочерепицы. Особенности проведения сэндвич дымохода
   • Проход через металлочерепицу
   • Установка дымохода через профнастил
   • Проход через ондулин
4. Проход дымохода через шиферную крышу. Раствор из цемента с асбестом
5. Проход сэндвич трубы через крышу. Как провести дымоход через кровлю
6. Проход трубы через крышу в бане. Устанавливаем дымоход
7. Проход кирпичной трубы через крышу. Проход через кровлю
   • Проход кирпичной трубы через кровлю
   • Проход круглой трубы через кровлю

Проход трубы через крышу. Доверимся специалистам

Определение высоты дымовой трубы относительно конька крыши

Что касается высоты дымохода, в нормативном документе (СНиП41-01-2003«Отопление, вентиляция и кондиционирование») указано, что при удалении от конька не дальше 1,5 м труба должна возвышаться над ним не менее чем на 50 см; при 1,5–3 м — быть не ниже конька, а при расстоянии более 3 м — не ниже линии, проведенной от конька под углом 10° к горизонту. А вот четких регламентаций по поводу местоположения дымохода на крыше там не содержится. Что же говорят об этом специалисты?

Основной постулат: чем ближе труба к коньку, тем лучше. В этом случае оголовок трубы (то есть та ее часть, которая выступает над крышей, а значит, находится в холодной зоне) будет совсем небольшим; таким образом, вероятность образования зимой конденсата в дымовом канале снижается. Выпадающий внутри, в самом устье или на защитно-декоративном зонтике трубы, конденсат, содержащий агрессивные вещества, отнюдь не безобиден. Он может стать причиной плохой тяги в камине или котле, порчи отделочного материала оголовка и кровли и даже сокращения срока службы дымохода.

Располагая трубу на большом удалении от конька, в частности в зоне карнизного свеса, надо учитывать, что она будет испытывать повышенные нагрузки при лавинообразном сходе снега с крыши. Чтобы предохранить дымоход от повреждения, следует обязательно смонтировать на скате систему снегозадержания

Многие придерживаются мнения, что дымоход вообще нужно выводить на линии конька. Это облегчает устройство узла примыкания в месте выхода трубы, а также, поскольку здесь не будет скапливаться снег, практически исключает возникновение протечек. Однако реализовать такое решение можно не всегда. Во-первых, потребуется стропильная система, где отсутствует несущая коньковая балка, либо создание в балке разрыва для дымохода и усиление ее опорами, что проблематично в случае мансардной крыши. А во-вторых, комплектующие для вывода трубы через конек выпускают только для каналов квадратного или прямоугольного сечения.

Чего кровельщики категорически делать не рекомендуют, так это выводить дымоход в ендове. Выполнение узла примыкания здесь сильно затруднено, а протечки почти неизбежны, ведь дождевая вода будет литься на трубу с двух скатов сразу, а зимой тут будет вырастать целый сугроб снега. Кроме того, потребуется серьезно усложнить стропильную конструкцию крыши.

Проход дымохода через крышу из профнастила. Место для вывода

Подбор удачного места для проделывания дырки в кровле из профнастила под трубу дымохода является крайне важным аспектом всего процесса. Конечно, тут много будет зависеть от того, где именно располагается печь. Рекомендуется, конечно, располагать дымоход максимально вертикально, но присутствует и ряд других нюансов, которые требуется принять во внимание.

• Лучше будет расположить отверстие для выведения дымохода в высочайшей точке кровли, то есть как можно ближе к коньку. Расстояние между коньком и дымоходом должно находиться в диапазоне 500-800 мм.

• Оптимально, чтобы дырка в крыше рассматриваемого типа не попадала на части стропильного механизма. Для его обхода можно использовать отводы, а также угловые элементы дымохода. Их применение позволяет задавать повороты на 45-90 градусов.

• Длина частей дымоходной системы рассчитывается так, чтобы стыки располагались выше либо ниже мест перехода перекрытий и самой кровли . Иначе прочное соединение сделать будет очень сложно.

• Для обеспечения качественной тяги высота дымоходного механизма должна быть где-то на 100-150 см выше кровельного конька . Если выход будет слишком высокий, то во время прохода дыма по нему он будет остывать, из-за чего будет формироваться конденсат.

Чтобы быть уверенным, что место выхода дымохода определено верно, можно нанести маркером либо карандашом на крыше метку и проверить температуру вечером.

Устанавливать трубу требуется в «холодной области», то есть она должна быть в тени весь световой день.

Проход дымохода через крышу из металлочерепицы. Особенности проведения сэндвич дымохода

Разновидностью круглых труб является сэндвич дымоход. Он представляет собой две трубы разных диаметров, между которыми находится жаростойкий термоизоляционный материал. Они изготавливаются из нержавеющей стали. Сэндвич дымоход очень востребован, так как обеспечивает устойчивую тягу, не раскаляется, легко монтируется и красиво смотрится внешне.

Проход через кровлю сэндвич дымохода можно выполнить также с помощью эластичного переходника. Однако он может не гармонировать с его зеркальной поверхностью. В таком случае используется металлический переходник, материал изготовления которого – тоже нержавеющая сталь. Он не является гибким, поэтому обязательно нужно учитывать диаметр трубы и угол ската крыши.

Проход через металлочерепицу

Металлочерепица представляет собой листы из стали, меди или алюминия, которые покрыты полимерным слоем. По виду напоминают натуральную черепицу, которая сложена ровными рядами. Данный кровельный материал очень популярен. Если через металлочерепицу будет проводиться круглая труба, используются гибкие переходники, о которых мы уже рассказали. При варианте квадратной или четырехугольной трубы из кирпича применяется другой способ проведения. Он заключается в следующем:

1. Изготавливается соединительный узел. Он состоит из двух фартуков – внутреннего (основного) и внешнего (декоративного). Материал изготовления – тонкий алюминиевый лист или жесть.
2. До того, как укладывается металлочерепица, на обрешетку устанавливается внутренний фартук. Это 4 планки, располагающиеся по 4 сторонам трубы. Они одновременно заходят под металлочерепицу (не меньше, чем на 250 мм) и на трубу (не меньше, чем на 150 мм).
3. Элементы фартука устанавливаются в штробу – канавку, которая вырезается по периметру трубы на глубину от 10 до 15 мм. Штроба вычищается и заполняется огнестойким герметиком.

Для установки фартука, в трубе надо сделать специальную штробу Источник experttrub. ru

1. Фартук крепится к трубе с помощью жаропрочных дюбелей. Стыки между четырьмя планками пропаиваются. На планках, которые находятся по бокам, делаются бортики, цель которых – отводить воду вниз.
2. Нижняя часть фартука устанавливается на так называемый галстук – лист из металла с наличием бортиков. Благодаря этому обеспечивается отвод воды от дымохода к низу кровли. Ширина галстука должна быть больше, чем у трубы, как минимум на 0,5 м с обеих сторон. Его длина зависит от того, каково расстояние от трубы до края крыши.
3. После установки галстука и внутреннего фартука укладывается металлочерепица.
4. Сверху производится монтаж внешнего фартука. Обычно он представляет собой гофрированный лист из свинца или алюминия. В его верхней части находится декоративная планка. Прикрепляется она к трубе с помощью саморезов. Место крепления – немного выше, чем части внутреннего фартука. Перед тем, как зафиксировать декоративные планки, места крепления промазываются герметиком. Чтобы прикрепился гофрированный лист, его тыльная сторона снабжается самоклеющимся покрытием.

Готовая печная труба, проведенная через металлочерепицу Источник tproekt.com

Установка дымохода через профнастил

Профнастил – это лист из металла, произведенный способом холодной прокатки и затем профилированный. В основном изготавливается из стали, но может быть медным и алюминиевым. На листе имеются ребра овальной, квадратной, трапециевидной или многоугольной формы. Сверху делается специальное покрытие, что придает ему антикоррозийные свойства. Профнастил часто используется как кровельный материал.

Чтобы провести дымоход через крышу, в случае квадратной или прямоугольной трубы используется приспособление в виде двух фартуков и галстука. Способ такой же, как и для крыши из металлочерепицы. Установка круглых труб в профнастил не рекомендуется, потому что в нём сложно вырезать правильное круглое сечение. Но если все-таки делается круглый дымоход, труба изолируется с помощью универсального эластичного переходника.

Комплектующие для проведения круглых труб Источник metalsteel. com.pl

Проход через ондулин

Ондулин внешне похож на обычный шифер, но его материал изготовления совсем другой. Это спрессованная целлюлоза, которая обработана пропиткой из битума. Он может быть разного цвета, устойчив к воде, но довольно хорошо горит. Поэтому, когда организуется проход через кровлю, максимально уделяется внимание заполнению огнестойкими материалами. Отверстие под трубу в ондулине делается большое. Для изоляции стыка кровли и дымохода используется фартук, который заводится под кровлю. При этом применяется эластичная самоклеящаяся лента «Ондуфлеш», сделанная из битума с алюминиевой вставкой.

Источник: https://detali-interera.ru-land.com/novosti/kak-pravilno-vyvesti-trubu-cherez-kryshu-vyvod-dymohoda-cherez-uteplennuyu-kryshu

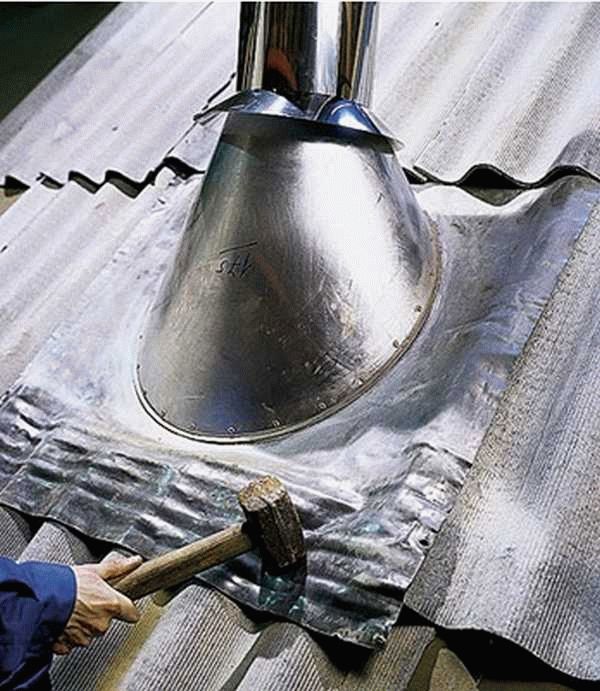

Проход дымохода через шиферную крышу. Раствор из цемента с асбестом

Герметизация трубы на крыше из шифера смесью из цемента с асбестом — кустарный, но от этого не менее эффективный метод. В конце концов, не зря асбест продолжает использоваться для создания огнестойких покрытий и материалов, несмотря на подмоченную репутацию.

Сам метод прост: размоченный в воде асбест смешивают с цементом и полученным раствором замазывают стыки между печной трубой и шифером. Главное, не забыть о латексных перчатках и респираторе. Все-таки, репутация у этого материала испорчена не просто так — он относится к канцерогенам первой степени, то есть достоверно вызывает рак. И особенно опасен асбест при попадании в легкие. Впрочем, если соблюдать несложные меры безопасности, риск практически нулевой.

А теперь пошагово расскажем, как заделать щель между трубой и крышей асбестовым раствором:

1. Асбест замачивают в воде в соотношении 1 к 1. Лучше, если асбест в виде волокон или порошка, но можно использовать и измельченные асбестовые листы.
2. Размоченный асбест в соотношении 1 к 1 смешивают с цементом марки М400.
3. Прежде чем замазать трубу на крыше, шифер вокруг нее и 100-150 мм дымохода тщательно очищают от загрязнений и обезжиривают.
4. Полученным раствором замазывают щель между трубой и шифером. Снизу и по бокам все стандартно: раствор должен немного заходить на трубу, чтобы лучше на ней закрепиться. А вот сзади нужно вылепить из смеси небольшой горбик с острым «хребтом» по центру и плавными спусками. Это нужно, чтобы снег не скапливался сзади трубы, а как бы разрезался и сползал по бокам.
5. Смоченными в воде руками разглаживают раствор, чтобы не было уступов и шероховатостей, которые могут помешать отводу воды или сходу снега.

Асбестовый раствор очень дешев и без проблем выдерживает температуру больше 1000 °C, поэтому им можно замазать щель между трубой и крышей бани без опасений, что смесь растрескается из-за нагрева. Кроме того, у раствора из асбеста отличная адгезия к шиферу, он устойчив к воздействию едких веществ и перепадам температур. Но у него есть три основных минуса.

Во-первых, стык между трубой и крышей должен быть не очень широким. Иначе смесь при замазке будет просто проваливаться сквозь щель. Даже если удастся забить широкую щель, раствор со временем начнет крошиться, что приведет к протечке.

Во-вторых, налепленный на трубу раствор смотрится некрасиво. Если речь идет о бане или хозяйственной постройке, то это может не иметь значения, но герметизация дымовой трубы на крыше дома — совсем другое дело.

В-третьих, узел получается не очень надежным. Достаточно небольшой ошибки в замешивании раствора или его нанесении, чтобы крыша потекла при первом же дожде. Но даже при соблюдении технологии срок службы соединения вряд ли превысит 15 лет. Опять-таки это допустимо для бани, но не для крыши основного дома.

Источник: https://detali-interera.ru-land.com/novosti/kak-ustanovit-i-zakrepit-dymohod-na-kryshe-svoimi-rukami-metallicheskie-patrubki-dlya

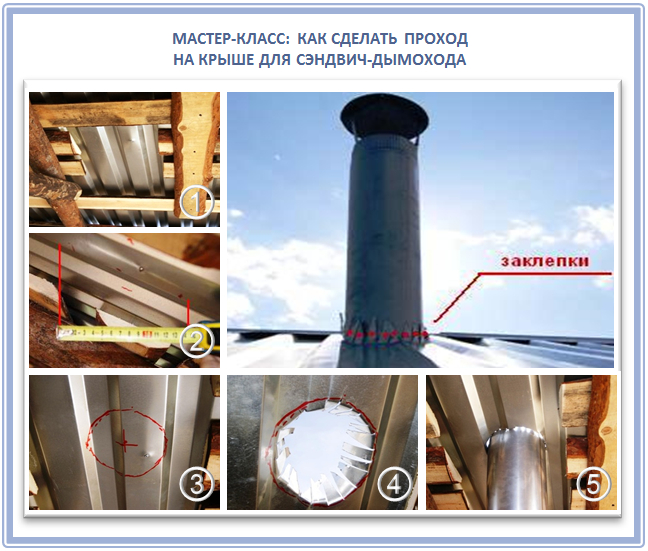

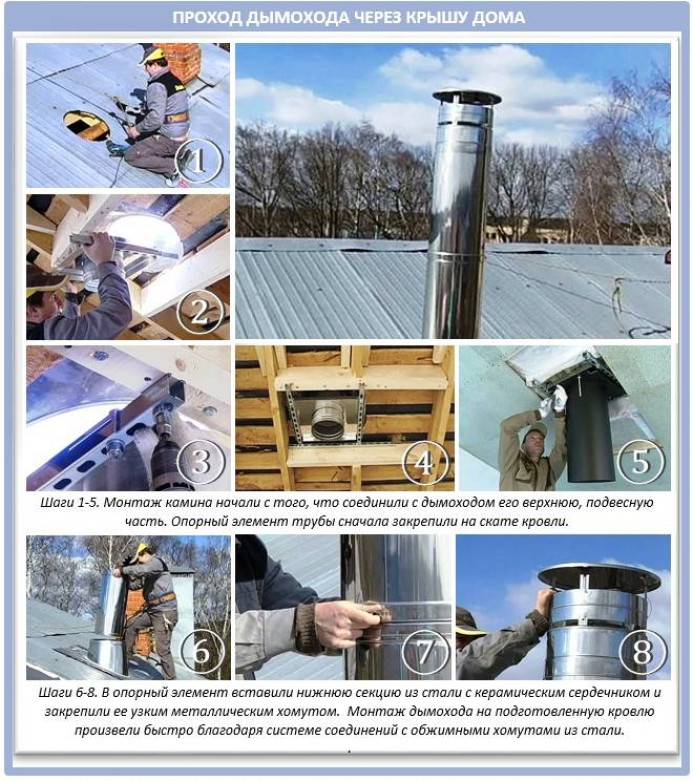

Проход сэндвич трубы через крышу. Как провести дымоход через кровлю

Такая операция требует предварительного изучения расположения стропил и установленных балок перекрытия. Труба должна находиться между этими деталями. Важно, чтобы наружная стена дымового канала не касалась горючего элемента. В этом случае необходимо выдержать минимальное расстояние в пределах 13 см. Причем эта деталь обязательно должна иметь утеплитель. Для выполнения такого требования зачастую делается смещение трубы в двух местах под углом 45 градусов.

Монтаж сэндвич-дымохода через крышу, начиная с твердотопливного котла, выполняется с помощью стальной трубы без утеплителя. Ее хорошо видно на представленной ниже фотографии. На конец изделия устанавливается переходник для сэндвич-системы. Проходной узел соединяется с дымоходной трубой, имеющей утеплитель.

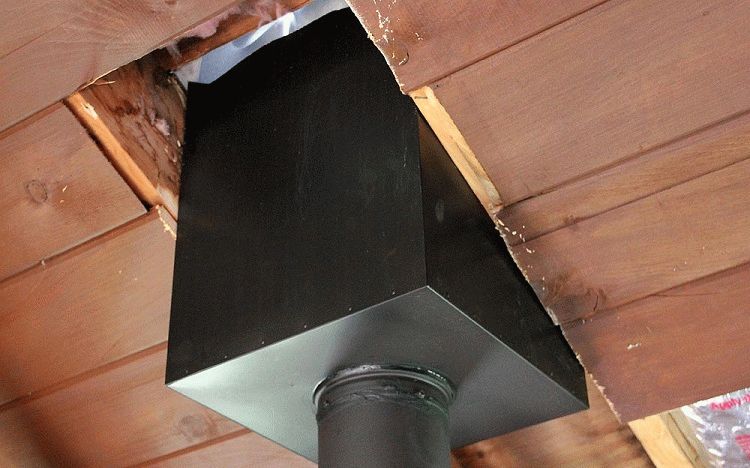

В потолке выполняется специальное отверстие с учетом требований пожарной безопасности. Расстояние от дымохода должно превышать 250 мм, причем на перекрытие необходимо предусмотреть укладку теплоизоляции.

Для защиты краев отверстия используется пожаробезопасный материал – минерит, который фиксируется с помощью обыкновенных гвоздей или саморезов.

Далее сэндвич-конструкция вставляется вертикально в сделанный короб. Труба не требует прочной фиксации: достаточно просто создать направление. От падения ее удержат 2-3 планки, при этом движение по вертикали будет полностью свободным. Такая конструкция необходима для того, чтобы цилиндрическое изделие могло двигаться вверх или вниз. Нагреваясь, труба удлиняется, что требует дополнительной площади и свободы передвижения.

Оставшееся пространство закрывается базальтовой ватой. Можно засыпать все керамзитом или гранулами вспененного стекла.

Несколько лет назад в этих целях использовался обыкновенный песок. Однако со временем он начал высыпаться через имеющиеся щели. Сегодня же от этого варианта полностью отказались.

Лицевая сторона обертывается нержавейкой. Под листом делается негорючая прокладка. Ранее в этих целях применялся асбест. На сегодняшний день он считается канцерогенным веществом, потому данный материал был заменен минеральной ватой.

Но также можно воспользоваться и другим способом: края отверстия закрыть минеральной ватой и только потом установить собранный проходной узел, изготовленный из листовой нержавейки.

После вывода трубы в чердачное помещение делается отверстие, проходящее через кровельный пирог. Далее надрезается гидроизоляция по типу крест-накрест. Получившиеся треугольники аккуратно заворачиваются, затем фиксируются строительным степлером. Открывшуюся обрешетку необходимо обрезать, выдерживая расстояние к дымовому каналу более 13 см.

Фотография, на которой изображены красные стрелочки, показывает неправильно выполненный проход трубы через кровлю. Отрезок, отделяющий цилиндрическую деталь от досок, имеет недостаточный размер. При верном изготовлении края оббиваются минеритом с учетом требований пожарной безопасности. На следующей же фотографии показан правильный проход.

После того как будет сделан кровельный настил, труба закрывается мастер-флешем. Для этого выполняется специальная юбка, которая соответствует форме верхней части здания.

Место соединения цилиндрического изделия и резиновых прокладок обрабатывается термостойким герметиком.

Модули сэндвич-системы, а также внутренний дымоход должны быть стянуты хомутами.

Проход трубы через крышу в бане.

Устанавливаем дымоход

К этому времени пора бы уже определиться с типом дымохода. На сегодняшний день чаще всего используются так называемые сэндвич-дымоходы .

Такое название они получили из-за конструкции: несколько листов металла сворачиваются в трубу, а между ними прокладывается огнеупорный материал. Их популярность легко объяснима:

• очень простой монтаж;
• высокая пожаростойкость;
• вполне доступная стоимость.

Да и установка такого дымохода не вызывает особых затруднений даже у неподготовленных людей.

1. фиксируем на крыше специальный узел для оптимальной фиксации трубы;
2. вставляем ее в отверстие;
3. засыпаем керамзитом все пустоты;
4. можно поместить саму трубу в короб, который будет защищать ее и придаст вашему дымоходу интересный внешний вид.

Обязательно следует обернуть трубы в лист асбеста. Правда, перед этим его нужно сперва подготовить:

• основательно смочить в воде для смягчения — так можно свести к нулю риск появления трещин;
• обернуть проволокой — это делается для надежной фиксации листа.

Для того, чтобы правильно вывести трубу через потолок и крышу, можно соорудить и кирпичный дымоход . Эта конструкция будет куда надежнее рассмотренного выше варианта, но и затраты на нее — гораздо выше. Поэтому использование такого дымохода в бане оправдано только в случае больших помещений.

Проход трубы с кирпичным дымоходом осуществляется аналогично предыдущему варианту. С одним только отличием: короб нуждается в очень серьезной изоляции. Поэтому он сперва обшивается фольгой, и только после того, как внутренний элемент надежно зафиксирован на печи, устанавливается второе звено, а свободное пространство засыпается керамзитом.

Не забудьте нанести на трубу краску с эффектом термоизоляции — это поможет избежать коррозии.

Проход кирпичной трубы через крышу. Проход через кровлю

Проход печной трубы через кровлю проводится по аналогии с плитами перекрытиями. Единственное дополнение – обеспечение надежного слоя гидроизоляции для предотвращения протекания воды в месте выхода дымохода.

Проход кирпичной трубы через кровлю

Кирпич для печной плиты на крыше используем керамический, красных, высокого качества и марки. Здесь на него оказывает влияние не только высокая температура газов, но и агрессивные условия наружной температуры, ветра и осадков.

После пересечения с плитой перекрытия выкладываем трубу до места выхода через конструкцию крыши:

• размечаем и аккуратно вырезаем полость прохода дымохода, делаем размер с запасом для слоя изоляции;
• оснащаем место прохода металлическим коробом с полостью для прохода трубы. Верхний срез должен выполняться с учетом угла наклона крыши, и выставляется немного утопленным внутрь;
• после выхода дымохода наружу, заполняем все пространство слоем теплоизоляции, все малейшие пустоты заделываем герметиком;
• заводим под поверхность конструкции крыши слой гидроизоляции. Затем сверху одеваем стальной фартук или резиновую муфту. Края аккуратно заделываем герметиком.

Сверху укладывается основной материал покрытия крыши, и труба выгоняется до нужного размера. Наверху выкладывается «выдра» и устанавливается защитный козырек. Вывести печную трубу через крышу несложно при наличии хорошего инструмента и навыков выполнения кирпичных и слесарных работ.

Проход круглой трубы через кровлю

Проход печной трубы через крышу, если дымоход выполнен из стальных, керамических или асбестовых труб производится по такой же схеме, как с кирпичным дымоходом (инструкция выше).

Единственное отличие – разработано несколько вариантов уплотнительных колец для гидроизоляции стыка. Они значительно облегчают работу, не требуется укладывать дополнительный слой теплоизоляции при использовании проходной муфты.

Резка потолка

своими руками

Перед проведением монтажа помните об одном важном нюансе. Существуют определенные стандарты монтажа, правила устройства короба в потолке. Их нужно соблюдать четко и безукоризненно.

Неправильно расположенная труба в бане через потолок и крышу является грубым нарушением правил пожарной безопасности. Последствия могут быть разными, вплоть до сильного пожара. Но если обеспечить хорошую теплоизоляцию, посещение бани станет абсолютно безопасным занятием. По многочисленным просьбам читателей мы решили написать статью о том, как сделать дымоход, какие нормы необходимо соблюдать. Начнем с полезных советов.

Что нужно знать начинающему печнику?

Специально для вас мы сделали подборку актуальных рекомендаций, дающих представление о монтаже своими руками. Итак, приступим!

• При монтаже трубопровода в баню установка печного потолочного короба обязательна. Он способствует равномерному распределению тепла, поступающего из трубы, исключая возможность возгорания.
• Какой материал подходит для изоляции? Допускается использование минеральной ваты, пеностекла, керамзита. Земля и песок вряд ли подойдут. Благодаря высокому коэффициенту теплоемкости материалы будут удерживать тепло, что в нашей ситуации не нужно.
• Желательно, чтобы дымоход в бане имел полную высоту 4-5 метров. Обычно его размещают ближе к стене комнаты. Так как отделка под дерево очень тесная, следует позаботиться о защитной пленке экрана.
• Правила ГОСТ следующие. Расстояние от трубы до балки не менее 13 сантиметров. Диаметр трубы с дополнительной изоляцией 32-33 сантиметра. Расстояние между балками от 60 см. Если керамическую трубу в баню вести через потолок, расстояние должно быть не менее 25 см с каждой стороны.
• От печки всегда делаем металлический поводок из толстого огнеупорного материала. Даже нержавейка не подойдет — она не выдержит столь длительного воздействия высоких температур. Высота — не менее одного метра.
• Удаление дымохода исключает использование более трех отводов (отводов).
• Там, где конструкция проходит через потолок, рекомендуется использовать многослойную трубу. Ассортимент таких товаров в магазинах достаточно разнообразен. Можно найти изделия с толщиной утеплителя от 3 до 10 сантиметров и более. Берите «десятку» — она ​​безопасна и надежна.

Полезная информация: «Чем и как утеплить потолок в русской бане?»

Типы дымоходов

Конструкции дымоудаления, как наружные, так и внутренние, могут быть выполнены из различных материалов и их комбинаций:

• Дымоход одноконтурный. Используют стальные оцинкованные или нержавеющие трубы, реже — асбестоцементные. Этот тип дымохода монтируется только внутри бани, так как дымоход без утепления и внешней обшивки на улице быстро остывает, зарастает сажевым налетом и не может поддерживать хорошую тягу. Особенно много сажи откладывается на асбестоцементных трубах. При этом для одноконтурного дымохода не нужен дополнительный фундамент, а его сооружение не потребует больших затрат ни на расходные материалы, ни на монтаж.

• Кирпичная дымовая шахта. Дешевый и очень популярный вид дымохода. Кирпич долго нагревается и отдает тепло в помещение, при этом его поверхность более надежна с точки зрения пожарной безопасности. Однако возведение кирпичного строения – это полноценные строительные работы, требующие определенных навыков и значительных временных и трудовых затрат. Сооружение получается громоздким и тяжелым, поэтому для него требуется фундамент. Кроме того, на шероховатой внутренней поверхности шахты оседает конденсат, разрушающий кладку, и образуется сажа, из-за чего дымоход приходится часто чистить.

• Дымоход сэндвич. Вы можете купить набор готовых секций для сборки дымохода, каждая секция состоит из двух труб и негорючего теплоизоляционного слоя. Трубы могут быть изготовлены из оцинкованной стали, нержавеющей стали или термостойкой керамики. Монтаж напоминает сборку конструктора и не занимает много времени, а готовый дымоход менее опасен, чем одноконтурный, хотя его можно использовать и как источник тепла. Благодаря утеплению дым внутри дымохода медленнее остывает, сажа и конденсат меньше оседают на стенках, поэтому дымоход обеспечивает хорошую тягу и меньше нуждается в очистке.

Внимание! Стальные сэндвич-трубы легкие и не требуют оборудования для фундамента. Однако сэндвич, сочетающий в себе внешний стальной кожух с внутренней керамической трубой, значительно тяжелее и дымоход из таких секций невозможно возвести без фундамента.

• Комбинированный дымоход. Такая система дымоудаления требует финансовых и временных затрат, но сочетает в себе все преимущества других видов дымоходов. В качестве дымового канала используют гладкую стальную или керамическую трубу, а наружную шахту строят из кирпича, пенобетона или керамзитобетона. Между шахтой и дымовым каналом размещается негорючая изоляция. Такой дымоход эффективен, безопасен, неприхотлив в эксплуатации и долговечен.

Рекомендуем ознакомиться: Можно ли использовать металлопластиковые трубы системы отопления

Выбор надежного материала для теплоизоляции

Качественное перекрытие невозможно без применения таких материалов :

1. Минеральная или базальтовая вата. Выдерживает нагрев до 600 градусов. Основные недостатки в том, что он содержит формальдегид и теряет свои защитные свойства после намокания.
2. Керамзит. Он сохраняет свои полезные свойства даже во влажном состоянии. Устройство эффективной теплоизоляции невозможно без установки дополнительных баков.
3. Минерит. Как и базальтовая вата, она может нагреваться до 600 градусов, но при этом не выделяет вредных веществ, не теряет своих свойств во влажной среде. В состав минерита входят целлюлоза, цемент, минеральные наполнители.
4. Асбест. Он считается хорошим изоляционным материалом, хотя при нагревании также может выделять опасные вещества.
5. Глина и песок. Использовались до тех пор, пока не появились более современные обогреватели. Можно сделать вывод, что среди перечисленных выше изоляционных материалов наиболее оптимальным считается минерит.


   Подробная схема устройства дымохода

Схема типового дымохода

Монтаж станет понятнее, когда вы будете знать, из каких элементов состоит дымоход. Обычно их девять:

1. Выпечка. В нем нагревается вода, нагревается помещение, образуется пар.
2. Минеритовая панель с экраном из нержавеющей стали. Расположенный за печью, он защищает стены от огня.
3. Дымоход конвектора расположен непосредственно над печью. Он служит для отвода тепла.
4. Шибер. Регулирует тягу.
5. Адаптер стартера. Расположенный вверху, он обеспечивает переход от одностенной трубы к сэндвичу.
6. Вот мы и добрались до потолка. Именно здесь размещается потолочно-проходной узел своими руками. Это своего рода проход через стеновые и потолочные покрытия.
7. Дымоходный бутерброд, о котором уже упоминалось выше. Защищает конструкцию от конденсата, служит дополнительной термозащитой.
8. Мастер-промывка. Вы также можете построить его самостоятельно. Герметично герметизирует проход трубы через потолок в ванне на крыше.
9. Завершающим элементом дымохода является оголовок.

Как не перегореть?

Даже при правильной резке не всегда удается избежать перегрева. Труба нагревается до предельных температур, возрастает вероятность прогорания.

Полезная информация: «Какой потолок лучше сделать в бане?»

Существует несколько способов защиты конструкции и минимизации повреждений:

• «Водяная рубашка». Делается это прямо на дымоходе. Нагретую воду можно использовать для душа. Эффективный, но не простой в изготовлении. Потребуется установка выносного бака, водопровода. Но температура над водяной рубашкой будет низкой, прогары исключены.
• Цистерна самоварного типа. Упрощенный вариант, благодаря которому вода также будет нагреваться. Важно вовремя сливать его или добавлять холодным, не давая закипеть.
• Сетка для камней. Преимущество этого метода в том, что камни отлично сушат воздух. Сложности могут возникнуть только с поиском надежной опоры, так как камни весят много.

Использование любого из вышеперечисленных методов значительно снизит температуру трубы. Однако можно попробовать и воздушное охлаждение. На теплоизолированную трубу нужно будет надеть такую ​​же, но большего диаметра. Сверху и снизу возводят решетку, обеспечивающую свободный приток и отток воздуха.

Утепление дымохода в бане

Данное мероприятие преследует двоякую цель: обеспечить безопасность и улучшить теплоотдачу печи. Утепленный дымоход нагревается намного быстрее, поэтому конденсат в нем практически не успевает скапливаться. Именно поэтому необходима изоляция труб в бане.

Схема утепления дымохода в бане.

Дымоход в бане нужно делать разъемным, то есть из двух частей: нижней и верхней. Не только потому, что так его будет проще установить, но и для того, чтобы добиться наилучшего КПД.

Во-первых, стальная труба внутри бани будет отдавать тепло, быстрее прогревая пространство в парилке.

Во-вторых, его можно заменить, не нарушая теплоизоляционный слой.

Нижняя труба, отходящая непосредственно от очага возгорания — печки, больше нагревается и прогорает, из-за чего нуждается в периодической замене.

Соединение частей стояка необходимо производить посередине чердака бани. Это позволит правильно утеплить верхнюю часть дымохода. Обе трубы, как правило, имеют одинаковое поперечное сечение, потому что они имеют одинаковую длину.

Верхняя часть стояка должна быть изолирована в соответствии со следующими инструкциями. В первую очередь его необходимо обмотать утеплителем, затем следует измерить диаметр получившейся конструкции. Этот размер понадобится для того, чтобы определить ширину стального оцинкованного листа, из которого будет изготовлен кожух для наружной трубы.

Для расчета верхней части подступенка необходимо использовать формулу: dx3,14 + 30 мм. 30 мм — это дополнительная ширина фланцевого соединения.

Схема установки печи на фундамент для дополнительного утепления.

Получив исходные данные, приступаем к изоляции:

• вырезаем из листа оцинкованной стали два прямоугольника и сворачиваем их в круг, соединяя края прокаткой;
• отрезаем от того же листа полосу 20 см и длины соответствующей окружности стояка, прибавив 30 мм, — получаем хомут, которым соединяем нижнюю и верхнюю части дымохода;
• делаем еще четыре кольца по тем же размерам, чтобы закрыть изоляцию в верхнем и нижнем торцах;
• к торцу верхней части дымохода снизу привариваем металлическую полосу шириной 4 см и толщиной 2 мм по окружности, чтобы образовался патрубок, на котором будет держаться верхняя труба.

В потолке над проходным стояком необходимо вырезать квадратное отверстие площадью 40 см, чтобы дымоход располагался точно по его центру. Аналогичное отверстие делается в наружной крыше бани. Затем из толстого листа металла размерами 50х50 см следует вырезать два квадрата. Их необходимо закрепить на потолке и на крыше. В углах заготовок необходимо просверлить отверстия для последующего крепления. В центре металлических квадратов следует сделать отверстия, равные диаметру подступенка. На заготовке, которая будет монтироваться на крышу, отверстие необходимо сделать не круглым, а овальным, потому что его нужно будет подшить к уклон крыши.

Изготовление сэндвич-дымохода

Дальнейшие действия по монтажу сэндвич-дымохода выполняем в следующем порядке:

• надеваем на стояк кожух из оцинкованной стали, утепляем минеральной ватой, концы отрезки которых следует предварительно заглушить кольцами, загнув края наружных труб для их фиксации;
• верхний, утепленный конец нижнего стояка просовывается в круглое отверстие в потолке, нижний одноконтурный дымоход надевается на топочную трубу;
• убедившись, что дымоход проходит точно по центру отверстия в потолке, следует прикрутить лист металла к потолку;
• верхнюю часть дымохода просовываем через отверстие в кровле, затем таким же образом кладем на нижнюю часть стояка, вплотную к приваренным заранее трубам. Соединяем обе части хомутом;
• крепим верхний лист металла к внутренней части крыши;
• на лист металла, расположенный вокруг стояка, насыпаем керамзит или засыпаем глиной или асбестом.

Схема многослойной трубы с изоляцией.

Однако утепление возможно и другим способом — надеванием на верхнюю трубу готовых кусков теплоизоляции, способной выдерживать температуру до 1500°С. Теплоизоляция представляет собой слой вспененного полиэтилена, покрытый алюминиевой фольгой . Из него также вырезают прямоугольные участки, которыми оборачивают дымоход, чтобы его утеплить.

Аналогичным свойством обладает материал — фольгоизол, внешняя оболочка которого изготовлена ​​из пищевого алюминия.

Верхняя часть дымохода обматывается любым из этих материалов: начиная от стыка снизу до выхода из кровельного проема. Для крепления утеплителя используются металлические хомуты.

Перед тем, как приступить к обмотке трубы минеральной ватой, теплоизоляцией или фольгированной изоляцией, наружную поверхность дымохода следует обработать специальным термостойким герметиком, выдерживающим температуру до 1000 °С. Это необходимо для того, чтобы внешний слой сэндвич-дымохода не скользит по поверхности металлической трубы.

После изоляции дымохода необходимо обеспечить достаточную гидроизоляцию. В месте перехода трубы в крышу бани нужно установить уплотнитель с использованием заводского герметика. Сверху следует приварить жестяной колпак для защиты отверстия дымохода от атмосферных осадков.

Поделитесь полезной статьей:

Похожие статьи:

experttrub.ru

Резка потолка своими руками: как сделать?

Как снять трубу в бане своими руками, не прибегая к помощи специалистов, не используя заводские агрегаты?

Рассмотрим рабочий процесс поэтапно:

• Подготовьте лист нержавейки, чтобы закрыть отверстие. Для этого нужно отмерить и вырезать нужный размер. Обратите внимание, что металлический кружок должен быть больше диаметра трубы примерно на 0,2 см. Если планируется установка дымохода сэндвичевого типа, диаметр окружности немного больше внешнего диаметра сэндвича.
• Вырезано отверстие под трубу в районе потолка.
• По периметру его края заклеены ватой, а поверх изолятора в виде полос набит металл.
• Теперь нам нужно сделать дымоход для бани через потолок. Первым делом нужно поставить на плиту одностенную трубу. На него необходимо надеть квадрат из нержавейки с уже вырезанным отверстием, а затем установить сэндвич.
• Снятый отрезок трубы всегда устанавливается вертикально. Для крепления со стороны чердака рекомендуем использовать металлические планки. Зафиксировать их в нужном положении совсем несложно. Обратите внимание, что рейки играют роль направляющих, при этом сам дымоход в креплении не нуждается. Необходимо, чтобы он свободно двигался, так как при остывании металл изменит свои размеры.
• Теплоизоляционный слой укладывается со стороны помещения. Необходимое количество материала укладывается между плитой и потолком. Используйте саморезы, чтобы закрепить пластину. Заранее сверлим отверстия: 4 по краям, а также по 1-2 с каждой стороны.
• Надо утеплить получившийся проход — и рубка готова.

Вариант трубы в потолке бани своими руками – не фантастика и не архисложная задача. Эта процедура доступна каждому и не вызовет затруднений. Главное соблюдать все нормы и четко следовать указаниям.

Правила техники безопасности

Чтобы баня была комфортной и безопасной, а отопительный прибор работал бесперебойно и не вызывал пожара и травм, при установке и эксплуатации дымохода необходимо соблюдать следующие правила безопасности:

• Провисание и коробление элементов дымоходной системы не допускаются.
• Допускаются повороты трубы, но не более трех.
• Расстояние от дымохода до стен должно быть не менее 50 см.
• Все соединения должны быть выполнены таким образом, чтобы ни одно из них не находилось внутри стены, потолка или в том месте, где проходит крыша.
• Запас на теплоизоляцию в перекрытии и кровле из горючих материалов делают не менее 100 см при установке одностенной трубы, не менее 20 см при установке сэндвич-секций и 6 см при установке дымохода или комбинированного дымохода. Для прохода негорючей кровли достаточно запаса в 13 см.
• При высоте дымохода над крышей более 1,2 м его необходимо дополнительно закрепить растяжками.
• Все соединения должны быть надежными и герметичными. При обнаружении разгерметизации агрегата его следует немедленно отремонтировать. При появлении дыма на стыке труб или элементов шахты работу нагревателя прекращают, а стык ремонтируют.
• В процессе эксплуатации необходимо проводить профилактические мероприятия: очистку трубы от нагара, слив конденсата из капельницы. Это продлит срок службы дымохода и нагревателя.
• При уменьшении или перевороте тяги, о чем свидетельствует задымление парилки или котельной, а также искры и гул в топке, необходимо прочистить дымоход.
• После длительного перерыва в использовании бани дымоход и отопительный прибор могут засориться или завоздушиться. В этом случае не получится натопить баню. Перед запуском теплогенератора лучше осмотреть, отремонтировать и прочистить дымоход.

Рекомендуем ознакомиться: Выбор лучших труб для системы отопления

Замена саморезов по металлу – советы специалистов

Узнайте, как выбрать крепеж оптимального размера при замене саморезов металл-металл и соответствующие советы.

Металлические кровли — это практичное, долговечное и экологически безопасное кровельное покрытие. Хотя срок службы металлической кровли оценивается в 40-70 лет, она не является неразрушимой. Утечки могут возникать при неправильном монтаже, в результате повреждения поверхности кровли, а в некоторых случаях и при некачественном материале.

При возникновении таких сценариев вашим первым побуждением может быть покупка точно такого же винта, который использовался ранее. Однако это будет неправильный подход. Винт не смог бы создать собственную резьбу, что привело бы к опасно ослабленному соединению. Поэтому при замене шурупа для металлической кровли ищите крепеж на один размер шире того, что использовался ранее, чтобы создать новую резьбу в имеющемся отверстии.

Это означает, что если теоретически вы ранее использовали саморез №14 типа A, вы захотите заменить его на саморез №17 типа AB.

SFS предлагает набор саморезов для металлических конструкций и металлических строительных крепежей , чтобы вы могли подобрать подходящий кровельный шуруп в соответствии с вашими индивидуальными потребностями.

ПОСМОТРЕТЬ МНОЖЕСТВО НАШИХ ВАРИАНТОВ КРЕПЛЕНИЯ ДЛЯ МЕТАЛЛИЧЕСКИХ КРЫШ

Распространенные причины протечек в металлической кровле

Неправильная техника завинчивания

В кровельных шурупах используется резиновая шайба у основания головки шурупа для предотвращения проникновения влаги в металл. Эффективность этих креплений зависит от их установки. Винт, закрученный слишком глубоко, разрушает резиновую шайбу, из-за чего она выпирает по бокам крепежа и позволяет воде просачиваться внутрь. сломать барьер стиральной машины. Недостаточно затянутый винт не позволяет винту правильно сидеть, позволяя воде просачиваться внутрь.

Неисправные отливы
Отливы для труб – это отливы вокруг труб и вентиляционных отверстий, которые выходят из металлической крыши. Они обеспечивают гидроизоляцию этих областей с помощью прорезиненного материала, который ложится ровно на металлическую крышу, а также собирается вокруг трубы или вентиляционного отверстия, чтобы создать барьер против просачивания воды. Этим окладам противостоят движения расширения и сжатия металлической кровли. Солнце также разрушает эти резиновые проблески.

Изношенные или дефектные уплотнители

Подобно гидроизоляции, герметики, используемые на кровельных поверхностях, также разрушаются под воздействием солнца и испытываются движением металлической кровли. Эти герметики под накладками, вокруг переходов крыши, реглетов и поддонов смолы необходимо будет повторно нанести, чтобы сохранить целостность уплотнения.

Разрушение по швам и нахлестам

Швы – это места нахлеста двух частей металлической кровли. В этих пересечениях капиллярное действие воды позволяет воде втягиваться в узкие места, пока она не проникнет в поверхность кровли. Феномен капиллярного действия действительно может втягивать воду вверх между двумя кусками металла.

Признаки необходимости ремонта металлической крыши

Металлические крыши могут нуждаться в ремонте, если они неправильно установлены или повреждены неблагоприятными погодными условиями. Периодически осматривая крышу на наличие признаков повреждения или ухудшения состояния, следите за следующими признаками повреждения:

• Утечка

• Выцветание или обесцвечивание

• Разрывы, выемки или проколы 900 03

• Свободные крепления

• Поднятый крепеж

• Ослабленные панели

• Следы окисления и коррозии

• Отделка панелей

• 9 0002 Отверстия в швах и гидроизоляции

Советы по осмотру металлической кровли

вашу крышу следует осматривать два раза в год и после любых экстремальных погодных явлений, таких как град, снег или ветер. Пятна от воды и плесень — это признаки того, что вам нужен ремонт или замена крыши. Другие признаки повреждения, такие как ржавчина, означают, что у вас есть утечка или она может появиться в ближайшее время. Течь в вашей металлической крыше не обязательно должна быть катастрофой. Регулярный осмотр жизненно важен для своевременного обнаружения признаков повреждения.

Ваши шурупы для металлической кровли также должны быть проверены на возможное смещение или повреждение герметика. Движение металлической крыши может привести к выталкиванию винтов из гнезд или повреждению резиновой шайбы, позволяющей воде проникнуть в крышу.

Влияние выбора шурупов

Долговечность кровли определяется качеством материалов, монтажом и регулярным обслуживанием с течением времени. Важность качественных материалов не ограничивается металлическими кровельными листами. Качественное крепление гарантирует, что ваша крыша будет соответствовать ожидаемому сроку службы, так как она одинаково хорошо работает с металлическими кровельными листами. Использование листа с высокой коррозионной стойкостью с винтом, который практически не обладает устойчивостью к атмосферным воздействиям, сведет на нет улучшенные свойства покрытия на металлическом листе. Компания SFS, ведущий мировой поставщик крепежных систем, использует технологии покрытия и наслоения для повышения устойчивости к атмосферным воздействиям, чтобы ваша крыша находилась в отличном состоянии круглый год.

Другие соображения при выборе винтов для замены металлической кровли

Почему оригинальные винты не оправдали себя – необходимость замены винтов может быть описана по одной из двух причин: прошедшие десятилетия привели к естественному старению или оригинальный винт не полностью удовлетворить потребности приложения. Если последнее, то сейчас самое время изменить предыдущее решение о покупке.

Отказ винта из-за обратного откручивания крепежа

Крепеж в полевых условиях может ослабнуть или вывернуться. Если произошло отвинчивание, рассмотрите возможность выбора винта для замены, который лучше соответствует потребностям приложения.

Дополнительные сведения см. в статьях «Мелкая резьба в сравнении с крупной резьбой» или «Как правильно выбрать длину винта».

Отказ шурупа из-за неправильной установки

Металлические кровельные шурупы предназначены для герметизации воды. Когда шурупы установлены неправильно, они не могут обеспечить надлежащее уплотнение между металлическим покрытием и головкой шурупа. Подрядчики должны всегда следить за тем, чтобы их команды были полностью осведомлены о надлежащих процедурах установки и инструментах для применения металлических панелей. Если крепеж вышел из строя из-за неправильной установки, рассмотрите правильные процедуры установки.

Отказ винта из-за образования ржавчины
Если ржавчина образовалась из-за длительного воздействия влаги или соединений из разнородных металлов, рассмотрите возможность выбора замены винта с более высокими коррозионно-стойкими свойствами, например биметаллической коллекции Bi-Met 300® из нержавеющей стали.
