видео-инструкция по монтажу своими руками, особенности прокладывания кабеля, проводов для электрики по ПУЭ, цена, фото

Статьи

Строительство жилья из дерева издревле было популярным в нашей великой державе. Дерево является прекрасным натуральным природным материалом, но такие строения относятся к пожароопасным. Поэтому правила прокладки электропроводки в деревянном доме своими руками имеют свою особую специфику, пренебрегать которой весьма опасно.

К сожалению, на данный момент не существует четко регламентированного единого документа, который бы относился исключительно к электробезопасности жилых деревянных сооружений. Профессионалы зачастую опираются на ПУЭ — правила устройства электроустановок.

Фото электрических компонентов в деревянном доме.

Но прокладка электропроводки в деревянном доме по ПУЭ, не учитывает некоторых нюансов, отображенных в ряде ГОСТов и СНиПов, поэтому специалистами нашего сайта была разработана рекомендательная инструкция, в которой мы, опираясь на практический опыт, постарались раскрыть наиболее насущные проблемы данного процесса.

Все начинается с проекта

Составление проекта является достаточно важной частью процесса, ведь ошибки, допущенные на этом этапе, впоследствии могут привести к неправильному монтажу. В результате Энергонадзор просто не подпишет соответствующие документы, со всеми вытекающими отсюда последствиями.

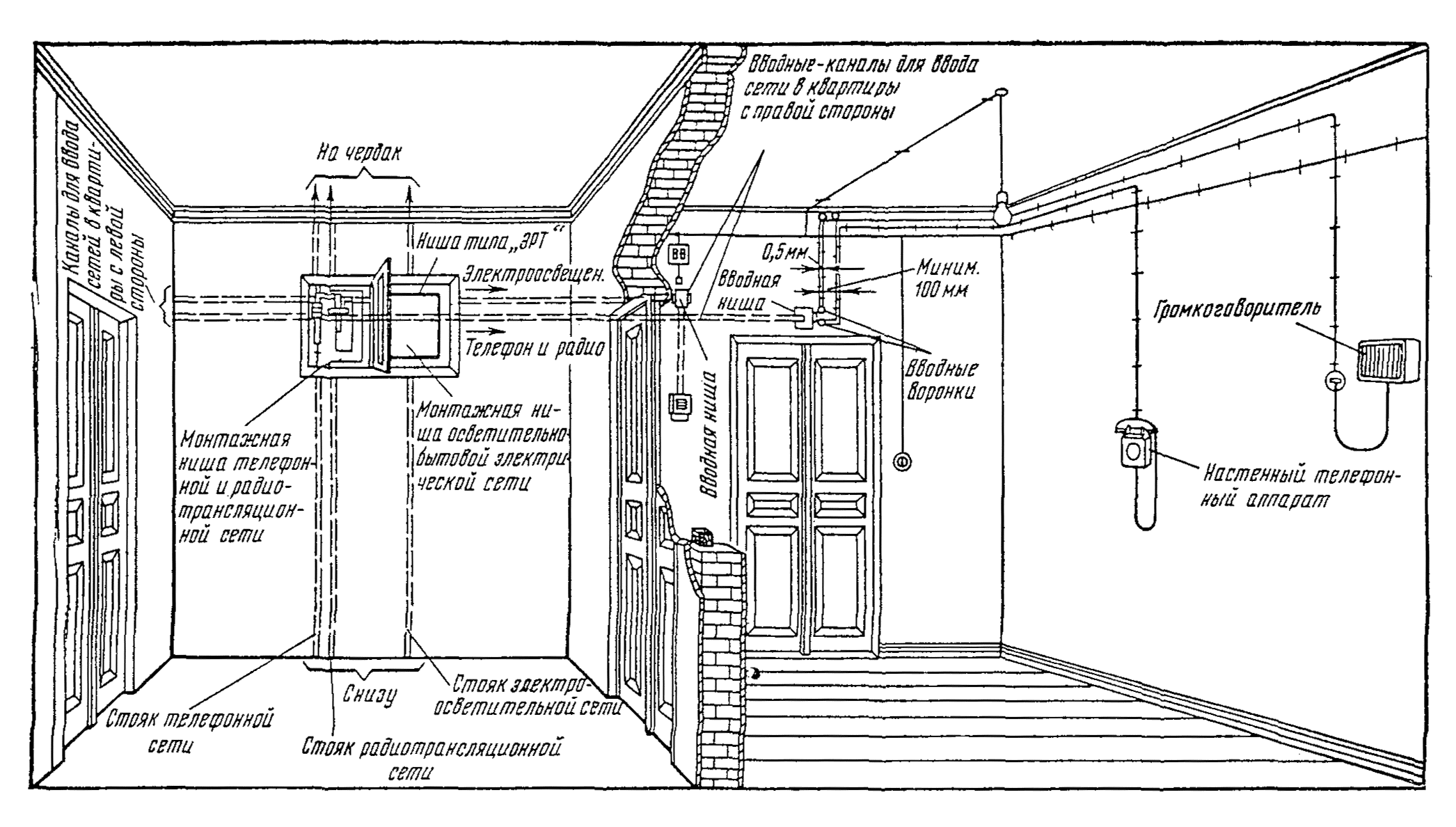

Схема разводки.

Если вы сомневаетесь в своих силах, возможно, есть смысл заказать проект на стороне, но в случае кода вы твердо решили делать все своими руками, следует обратить внимание на ряд рекомендаций.

Совет: дабы вам, с самого начала, было легче рассчитывать необходимую длину трассы и количество точек разводки, можно сделать ксерокопию плана дома и на ее основе все расписывать.

Схема электропроводки в кухне.

Дабы не «навешивать» на одну ветку большой нагрузки, целесообразно распределить ее равномерно. Как правило, на распределительном щитке происходит разделение на несколько групп. По каждой из этих групп делается отдельный расчет максимальной мощности.
Начинать следует с нанесения точек обязательного подключения, то есть бойлеры, электроплита и так далее. Сразу можно отметить максимальную мощность аппаратуры, учитывая пусковые токи. Плюс, в зависимости от мощности, запланировать для всех или некоторых агрегатов отдельную ветку со своим автоматом.
Относительно прогнозируемым является монтаж освещения. В зависимости от величины строения можно распределить ветки по этажам или пустить одну ветку на освещение санузлов, кухни и кладовки, а вторую на гостиную и спальни.

Открытая ретро проводка на изоляторах.

Отдельной темой является освещение территории возле дома и энергообеспечение летней кухни и хозпостроек. Для каждого такого направления нужно выделять отдельную линию со своим автоматом. Так в случае необходимости вы, допустим, можете отключить все, оставив только освещение возле дома.

Распределительный шкафчик или щит с вводным автоматом зачастую располагают сразу за счетчиком, на безопасной для детей высоте, порядка 1,5 м. Можно смонтировать вводной автомат перед счетчиком, но тогда вам придется его пломбировать в Энергонадзоре.
Выключатели могут устанавливаться на высоте 800 или 1500 мм от пола, причем во всем доме они должны быть на одной, изначально выбранной высоте.

Жесткая разводка в металлических трубах.

Что касается розеток, то никаких четких нормативов по высоте, на которой они должны размещаться не существует, поэтому здесь вы вольны установить их там, где желаете. Главное чтобы после они не мешали и ими, было удобно пользоваться. Единственно чего не следует делать, это устанавливать розетки под окнами и ближе 200 мм от дверного косяка. (См. также статью Подрозетник для деревянных стен: особенности.)

Выбор кабеля и сопутствующей фурнитуры

Прокладка кабеля по деревянным конструкциям по ПУЭ, требует достаточно сложных расчетов и без специальных знаний это может стать трудновыполнимой задачей. Брать кабель излишне большого сечения также не выход, ведь цена на эту продукцию не малая. Дабы вам было легче рассчитать сечение жил, мы подготовили таблицу, по которой вам не составит труда определиться с данной продукцией.

Таблица расчета сечения жил кабеля.

Если в кирпичных строениях и промышленных зданиях использование алюминия является нормальным, то деревянные жилые дома рекомендуется обустраивать медным кабелем. Это не является обязательным требованием, но с приемкой могут возникнуть проблемы. Ведь алюминий металл хрупкий и жилы имеют свойство ломаться. Плюс, как видно из таблицы, сечение нужно брать едва ли не в полтора раза больше.

Важно: в случае если вам когда либо придется соединять медную жилу с алюминиевой, следует четко запомнить — напрямую медь с алюминием соединять нельзя!
Эти металлы несовместимы, в результате возникает оксидная прослойка, которая приводит к разрыву цепи или искрению.
Они соединяются при помощи стального болта и гайки, через стальную шайбу.

Проводка в стене.

В случае если вы хотите сэкономить, можно взять кабель ВВГнг-LS, это достаточно надежный вариант, сокращение «нг» означает не горючий. Для тех, кто не намерен экономить выпускается кабель NYM, он имеет дополнительный изоляционный слой, а также намного легче разделывается.

В идеале прокладка кабеля в деревянном доме по ПУЭ, должна выполняться с повсеместным заземлением. На практике же, заземлением оборудуются только розетки и мощные, энергоемкие точки. Мы же вам настоятельно рекомендуем заземлять все, вплоть до маломощной лампочки. Сэкономив на заземляющем кабеле, вы рискуете потерять дом в пожаре.

Розетки и выключатели

Блок розеток.

Розетки и выключатели выбираются, прежде всего, по типу проводки, она, как известно, может быть открытой или скрытой. Сейчас распространен монтаж розеточных блоков, это достаточно удобно, но не следует забывать о сечении кабеля подходящего к такому блоку, ведь с каждым включенным в розетку электроприбором, нагрузка на кабель возрастает.

Прокладка коммуникаций в деревянном доме, дело достаточно хлопотное. Плюс такие линии не всегда эстетически привлекательны. Поэтому здесь целесообразно использовать блоки выключателей. Допустим, таким блоком можно объединить освещение туалета и ванной.

Проводка в плинтусе.

Выбор автоматов

Защитная аппаратура внутри распределительного щитка подбирается в зависимости от максимальной мощности группы электроприборов. Но, в данном случае не стоит брать мощность с запасом, пусть лучше лишний раз выбьет автомат, чем перегреется кабель и возникнет короткое замыкание.

Защитные автоматы.

Как уже упоминалось, вводной автомат лучше ставить после счетчика. Зачастую своими руками делается прокладка электрики в деревянном доме на даче.

Также самостоятельно хозяева предпочитают обустраивать дома среднего размера. Для всех таких строений, как правило, хватает мощности вводной аппаратуры в 25А. Электроснабжение больших коттеджей следует доверить профессионалам.

Ввод питающего кабеля

В энергоснабжении мелочей не бывает. И если прокладка электропроводки в деревянном доме своими руками вполне возможна, то подключение к питающей магистрали это исключительно прерогатива соответствующих служб. Но не все так просто, конечно, подключать должны профессионалы, вы же можете самостоятельно обустроить линию до столба или шкафа, а это уже серьезная экономия. (См. также статью Ввод электричества в деревянный дом: особенности.)

Существует два способа подключения, это обустройство воздушной линии и подземный, скрытый монтаж магистрали.

Отдавая предпочтение тому или иному способу, следует учесть несколько факторов.

Вариант разводки по дому.

Прежде всего, расстояние от дома до самой питающей магистрали.
Потом следует определиться, насколько реально обеспечить беспрепятственное прохождение кабеля.

Не последнюю роль играет наличие в данном секторе, каких либо подземных или стационарных воздушных коммуникаций.

Воздушная линия

Монтаж воздушной линии заслужено считается самым быстрым и экономичным. Домовладельцы, если позволяют условия, чаще всего отдают предпочтение именно такому способу. Для этих целей, как правило, используется СИП (самонесущий изолированный провод). Как видно из названия, он не требует для поддержки дополнительного троса и может нести себя сам.

Вводной распределительный шкаф.

Для скромных дачных строений с одной питающей фазой будет вполне достаточно СИП – 2х16, более серьезные строения с трехфазным вводом запитываются при помощи СИП – 4х16. Но в случае если суммарная мощность приборов и агрегатов превышает 8А, используется СИП – 2х25 или СИП – 4х25.

Важно: кабель СИП сделан на основе сплава из алюминия.
Если вы желаете сделать всю проводку медной, то существуют медные кабели для внешней проводки, но их нужно будет крепить к заранее подвешенному стальному тросу.

Крепление вводного кабеля.

Вне зависимости от того какой кабель будет использоваться, согласно нормативам, длинна прямой воздушной линии не может превышать 20м. Если дом стоит дальше от линии электропередач, то потребуется установка дополнительных поддерживающих опор для кабеля.

Совет: согласно ПУЭ и некоторым другим нормативам, существует целый перечень указаний и ограничений на установку дополнительных опор.
Поэтому делать такую работу своими руками нецелесообразно и зачастую бессмысленно. В данном случае лучше рассмотреть подземный вариант.

Промежуточная опора.

Если такая линия проходит над проезжей частью дороги, то она должна находиться на высоте не менее 6м. Для пешеходных тротуаров предусмотрена высота 3 м. Сам же вход в дом, по правилам должен располагаться на высоте 2 м 75 см.

В том случае, когда рядом проходят иные воздушные коммуникации, расстояние от питающего кабеля до этих коммуникаций должно превышать 1м.
Дабы не нажить себе проблем с проверяющими организациями, следует заранее обеспечить чистый коридор на всем протяжении воздушной линии. Помимо других воздушных линий, там не должно быть деревьев, складов, заборов и так далее.
Место прохождения кабеля сквозь стену дома должно быть оборудовано металлической или пластиковой гильзой. Прямой контакт вводного кабеля с деревянными конструкциями категорически запрещен.

Врезанные металлические коробки.

Подземный вариант ввода

Данный вариант используется, по большей части, если нет никакой возможности подключиться воздушным путем или в случае большой вводной мощности. Подземная магистраль должна прокладываться по прямой линии, без каких либо поворотов. Если прокладка напрямую невозможна, то в месте излома обустраивается промежуточный колодец.

Схема подземной линии.

Глубина монтажа таких линий от 80 см и более, в зависимости от мощности кабеля и климатического региона в котором вы проживаете. Существует 2 вида монтажа, это укладка бронированного кабеля В6БШв или подземный монтаж защитного трубопровода, по которому будет проходить кабель.

Монтаж проводки в доме

Прокладка проводов в деревянном доме, также может выполняться скрытым или открытым способом. Для скрытого способа может использоваться металлорукав или металлическая труба. При открытом монтаже зачастую устанавливаются пластиковые короба.

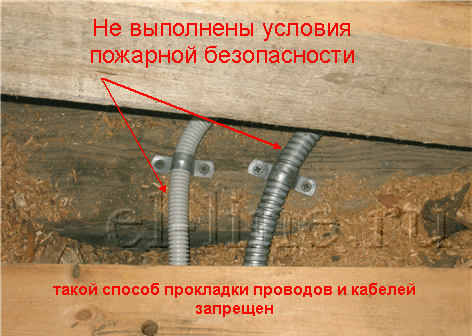

Важно: использование пластиковых гофрированных рукавов в деревянных зданиях крайне не желательно.
Они конечно практически не горят, но могут плавиться.
Плюс такая защита малоэффективна против грызунов.
Одна единственная, случайно проникшая в дом мышь может за пару дней испортить всю проводку и хорошо, если не устроит пожар.

Параметры подземной конструкции.

Скрытый способ

Металлорукава для скрытой проводки применяются в том случае, когда планируется внутренняя каркасная облицовка гипсокартонном или тем же деревом. В промежуток между фальш-стеной и несущей конструкцией можно спрятать сколь угодно большую линию. Провода крепятся к каркасным конструкциям металлическими или пластиковыми хомутами.

Металлорукава для проводки.

Использование для скрытой проводки металлических труб более предпочтительно, ведь новый деревянный дом неизбежно даст усадку, и выдержать ее в состоянии только крепкая металлическая труба. Зачастую такой способ используется, когда проводка монтируется еще на стадии строительства дома. Штробы, как правило, прорезают в местах соприкосновения балок или бревен.

Скрытая проводка.

Дабы провода не повредились о края труб или металлорукавов, в торцы труб вставляются пластиковые заглушки. По нормам ПУЭ наполняемость труб проводами должна быть в пределах 40%. Распределительные коробки, а также коробки под розетки и выключатели используются только металлические. Причем все эти детали должны быть надежно заземлены и доступны для обслуживания.

Совет: провода затягиваются в трубы или металлорукава при помощи стальной проволоки.
Сначала запускается проволока, а уже к ней привязывается и затягивается провод.
Но вместе с пакетом кабеля стоит затянуть резервную стальную проволоку, она пригодится в случае необходимости замены кабеля или прокладки новой линии.

Металлическая труба для монтажа проводки.

Открытый способ

Данный способ намного проще, но менее привлекательней, с эстетической точки зрения. Современный рынок предлагает большой выбор различных кабель-каналов. На данный момент наиболее оптимальным является плинтусный способ монтажа.

Проводка под потолком.

Сама пластиковая основа крепится к деревянной стене при помощи саморезов по дереву с интервалом в 50 см. После чего в специальные желоба укладывается кабель и закрывается пластиковой крышкой на защелках.

Важно: заземление лучше обустроить своими руками.
Для этого достаточно вбить в землю 3 – 4 металлических штыря или уголка 50 мм, по два с половиной метра длинной, на расстоянии 1м друг от друга.
После чего верхушки штырей соединяются в контур и заземление готово.

Схема заземления.

На видео в этой статье собрана дополнительная информация по монтажу.

Вывод

В завершении нужно вызвать бригаду Энергонадзора, которая проверит соответствие проводки нормативам. Сделает прогрузку автоматов, линии, а также замеры сопротивления изоляции. После выполнения работ, вам должны выдать соответствующий документ, дающий право на эксплуатацию системы.

Испытание проводки.

Дерев’яний будинок та електропроводка, негорючий кабель для дерев’яного будинку / Новини

Дачні будиночки, заміські котеджі сьогодні дуже популярні серед населення нашої країни. Найпопулярніший матеріал для їхнього будівництва – дерево. Ця екологічно чиста сировина, окрім своїх багато чисельних переваг, має один істотний недолік – легку займистість. Доказом цього є статистичні дані, які показують, що більшість загорянь у таких будинках виникає через неправильно виконану електропроводку. При більш докладному розгляді причиною короткого замикання стає порушення в цілісності ізоляційного шару проводів. А це вже є результатом перевищення навантаження на кабель або наявність механічного пошкодження.

Докладніше про причини

Розглянемо найпоширеніший варіант. Так, часто майстри-аматори вирішують зробити все самостійно, при цьому не маючи досвіду в електромонтажних роботах. Те саме стосується і недостатньо кваліфікованих фахівців. Як правило, хочеться заощадити кошти, час, сили, тому вибирається прокладання прихованої електропроводки. Зокрема, дріт прокладається з дерев’яних підстав, і далі зашивається під плінтуса, обшивку підлоги, стелі, порожнечі перекриттів.

Варто пам’ятати, що прокладання прихованої електропроводки в дерев’яних будинках з використанням гофротруб із ПВХ або пластикових коробів СУТТВО ЗАБОРОНЕНО! І для цього існує низка причин. Розглянемо основні їх докладніше.

Так, сам процес прокладки не виключає можливість невеликого пошкодження кабелю самим електриком і навіть наступні контрольні вимірювальні заходи можуть не виявити проблему. І вже згодом при підключенні всіх електроприладів проводка починає працювати на максимальній потужності. Це призводить до перегріву кабелю, впливаючи на властивості ізоляції, що може призвести до короткого замикання. Тонкі перегородки, стінки труб із пластику або ПВХ-коробів не витримують замикання та перегорають. Всі ці процеси можуть призвести до займання.

Також, якщо проводка прокладена прихованим способом у порожнинах стін, перекриттях, під підлогою з використанням гофрованих труб або ПВХ-коробів, варто звернути увагу на наявність у будинку гризунів. Такі конструкції завжди їм цікаві і перегризти стінку труби мишам або щурам не складе особливих труднощів. Таким чином, відбувається оголення струмоносних жил дроту. А якщо врахувати, що за перекриттями, стінами та іншими конструкціями дерев’яного будинку, накопичується дуже багато пилу, то ситуація стає зрозумілою і небезпечною. Найменша іскра може призвести до займання, як наслідок – до пожежі, яку зупинити практично неможливо.

Як вирішити питання

Звичайно, якщо прокладати кабель у дерев’яному будинку згідно з правилами ПУЕ, то проблем не має виникнути. Зазначимо, що ці нормативи дуже суворі, що додає спокуси багатьом електрикам-аматорам їх порушити. Однак, ці правила можна здійснити і цілком реально зробити якісну і справді пожежобезпечну проводку.

Прихована електропроводка – варіанти прокладання

Незважаючи на те, що багато джерел не рекомендують такий спосіб прокладання, за дотримання умов та правил ПУЕ це зробити можна.
Зазначимо, що приховане проведення може прокладатися двома способами.

Перший спосіб — використання для прокладання металевих труб (рукавів), яка навіть при загорянні зможе захистити довколишні конструкції від вогню. Декілька обов’язкових умов: труба зсередини повинна бути оцинкована або пофарбована; на зрізи відрізків труб одягаються спеціальні наконечники, щоби не пошкодити їх гострими кутами кабель; для прокладки потрібно свердління каналів у товщі стін.
Часто використовуються мідні труби для прокладання. Вони легко гнуться та монтуються. Один суттєвий мінус – відчутно висока вартість. Труби укладаються з невеликим ухилом. Таким чином відбувається захист кабелю від накопичення конденсату.

Другий спосіб — прокладання кабелю по шару штукатурки. Товщина цього шару має бути не менше 10 мм. Це простий спосіб, який має невеликий мінус: згідно з правилами ПУЕ електропроводка має бути легко змінюваною. І в нашому випадку це можна вирішити тільки за допомогою упаковки дроту в гофру, та й змінність залишається під питанням. Погодьтеся, не кожен власник дерев’яного будинку захоче оштукатурювати дерев’яні стіни — не відомо, що зі штукатуркою стане через рік, та й естетичності в такому інтер’єрі обмаль.

На додаток варто наголосити, що вищеописані способи закритої прокладки вимагають відчутних грошових витрат, а також витрат за часом та зусиллями.

Дерев’яний будинок проводка відкрита – варіанти виконання

Прокладає кабель у гофрованій електротехнічній трубі. Використовується спеціальна труба із пластику з негорючими властивостями. Дозволяє прокладати кілька силових кабелів разом. З мінусів даного способу відзначимо не дуже естетичний вигляд труб, з урахуванням різноманітних нерівностей прокладки та провисання, які будуть завжди на увазі. Також такі конструкції мають властивість дуже добре збирати пил.

Прокладає кабель у кабель-каналах (коробах). Використовуються спеціальні короби з кришками на клямках із негорючого пластику. При такому способі прокладки важливо знати, що дерев’яний будинок з часом дасть усадку, яка приблизно становитиме близько 1 см на 1 м висоти будинку, а то й більше (залежно від якості деревини). Таким чином, це може позначитися і на прокладці кабелю в коробах. У деяких випадках вони просто можуть злетіти, а отже проводку доведеться переробляти. Також даний вид робіт вимагає наявності досвіду, щоб прокладені лінії були рівними, з урахуванням усіх поворотів та наявної фурнітури. Так, звичайно, естетики небагато, але цей вид прокладки вигідно відрізняється за вартістю, легкістю наступних монтажних робіт із заміни кабелю та мінімальним трудовитратом.

Прокладання проводки відкритим кабелем. Оптимальний варіант прокладання для дерев’яного будинку. В даному випадку також гостро стоїть питання про естетику приміщення, тому що сам негорючий кабель для дерев’яного будинку виглядає більш ніж зазвичай, і під нього доведеться покласти азбестову або металеву прокладку, яка ще й повинна буде виступати по краях. Але, як кажуть, вихід є. Це досить затребуване сьогодні ретро проведення на ізоляторах. Має низку переваг: можливість дотримання всіх правил електробезпеки, а також цікавий ретро-дизайн, який відмінно поєднується з деревом.

Цю сторінку ще шукають у мережі на ключові запити: дерев’яний будинок проводка, негорючий кабель для дерев’яного будинку.

Автор: МЕГА КАБЕЛЬ

Руководство по покупке проводов и кабелей Romex Wire и NM

Выбор неметаллического (NM) электрического кабеля в оболочке

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 16.04.23

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джиллиан Дара

Факт проверен Джиллиан Дара

Джиллиан — независимый журналист с 10-летним опытом работы в жанре лайфстайл. Она пишет и проверяет факты для TripSavvy, а также проверяет факты для The Spruce.

Узнайте больше о The Spruce’s Редакционный процесс

Ян Стромме/Getty Images

Наиболее распространенный и эффективный способ создания пучков разделенных проводов для бытовых электроустановок — это использование кабеля с NM (неметаллической) оболочкой, например, популярного бренда Romex. Медные провода, которые создают отдельные цепи для бытовых электрических устройств, таких как розетки GFCI, светильники и настенные розетки, обычно проходят параллельно в плотно упакованном пучке, но они также должны оставаться отдельными друг от друга, что является функцией Romex и других. марки НМ кабеля электрического в оболочке.

Краткое руководство по кабелям Romex и NM

Romex — это торговая марка электрического кабеля с оболочкой из NM одного типа, производимого компанией Southwire Company, LLC из Кэрроллтона, штат Джорджия. Romex стал несколько общим термином, часто используемым для описания любых и всех марок электрических проводов с NM-оболочкой, но технически он относится только к кабелю, произведенному компанией Southwire.

Обозначение NM относится к внешней оболочке, которая связывает отдельные провода вместе, как кабель. Это отличается от проводки кабеля или кабелепровода с металлической оболочкой, в которой пучок отдельных проводников защищен какой-либо формой металлической катушки или металлического кабелепровода.

Что такое неметаллический (NM) электрический кабель?

Независимо от марки кабеля NM, который вы покупаете, кабель обычно состоит из трех частей: внешней оболочки кабеля, изоляции проводов и отдельных проводов (проводников). Вот более глубокий взгляд.

Оболочка кабеля

Внешняя оболочка электрического кабеля NM представляет собой чрезвычайно прочную оболочку из ПВХ толщиной 30 мил, которая служит для защиты пучка отдельных проводников. Оболочка необходима, чтобы выдерживать нагрузку, возникающую при протягивании кабеля через отверстия в шпильках. В настоящее время общепринятой практикой для кабеля NM, содержащего жилы 14-го калибра, является использование белой внешней оболочки, для кабеля с проводниками 12-го калибра — желтая внешняя оболочка, а для провода 10-го калибра — оранжевая или красноватая оболочка. Однако в старых кабелях NM может использоваться белая внешняя оболочка, независимо от сечения отдельных проводников.

Для соединения с устройствами оболочка кабеля разрывается сбоку с помощью металлического устройства, называемого кабельным рыхлителем. В конце разрыва оставшаяся прикрепленная оболочка отрезается канцелярским ножом, ножницами или режущей частью инструмента для зачистки проводов.

Изоляция провода

Отдельные провода (жилы) внутри оболочки изолированы ПВХ (поливинилхлоридом) с цветовой маркировкой. Отдельные жилы обычно имеют черную, белую и красную изоляцию. В кабеле NM также присутствует медный заземляющий провод, который обычно остается непокрытым и оголенным, но иногда покрывается зеленым ПВХ. Часто между отдельными проводами внутри кабеля вплетают полоску бумаги, которая служит разделителем. Эту бумагу можно отрезать и выбросить вместе с разорванной частью кабеля.

Провода (проводники)

Несмотря на маркировку NM, отдельные электрические проводники в оболочке действительно выполнены из металла — обычно это мягкая медь без покрытия, которая обычно содержит не менее 94 процентов чистой меди с добавлением некоторого количества кислорода в процессе изготовления. Эти проводники практически идентичны проводам THHN, которые находятся внутри жесткого канала. В некоторых более ранних формах кабеля NM использовался алюминий или алюминий с медной оболочкой, но эти формы больше не разрешены кодом — теперь в жилой проводке используются только провода из чистой меди.

Проволочные калибры

Кабель NM поставляется с проводами многих калибров, но в большинстве стандартных бытовых цепей используется провод калибра 12 или 14 с двумя или тремя проводниками внутри (плюс провод заземления из оголенной меди). Вот номиналы на ампер:

15 ампер: Кабель с маркировкой «14-2 с заземлением» будет иметь две изолированные жилы с проводами калибра 14 плюс заземляющий провод из неизолированной меди. Этот кабель используется для 15-амперных цепей и часто питает цепи от панелей и отдельных устройств.
20 ампер: Кабель с маркировкой «12-3 с заземлением» будет иметь три изолированные жилы 12-го калибра (белую, черную и красную) плюс заземляющий провод из неизолированной меди. Кабель калибра 12 рассчитан на 20-амперные цепи.
Свыше 30 ампер: Для высоковольтных цепей, таких как электрические цепи на 30 или 40 ампер, может потребоваться еще больший кабель NM калибра 10 или 8 калибра.

Наконечник

Для подключения к устройствам с отдельных медных проводов снимается изоляция с помощью ручного инструмента для зачистки проводов. Ряд отверстий в инструменте для зачистки проводов соответствует разным диаметрам или калибрам проводов. Например, выберите отверстие с надписью «12», чтобы снять изоляцию с провода 12-го калибра.

Руководство по покупке кабелей Romex и NM

Марка Romex с оболочкой из NM — это не единственная марка проволоки из NM, но она является преобладающей маркой в продажах в Северной Америке. Одной из особенностей Romex является то, что он включает в себя SIMpull, встроенное скользкое покрытие на оболочке, которое уменьшает трение при протягивании кабеля через шпильки и другие трудные проходы. Другие бренды также начали использовать подобное покрытие.

Помимо этого, нет заметной разницы в медной проволоке Romex по сравнению с другими брендами. В соответствии с требованиями электротехнических норм, калибры проводов будут одинаковыми, а содержание металла — таким же.

Профессиональные электрики имеют индивидуальные предпочтения. Один электрик может выбрать более дешевую марку, а другой предпочесть Romex. Это не проблема, так как кабели NM разных марок можно использовать в одной и той же электрической системе или даже в одной цепи.

Происхождение марки Romex Wire

Название Romex происходит от Rome Cable Corp. из Рима, штат Нью-Йорк, которая изначально производила кабель (хотя буква «x» в Romex остается загадкой). Компания была лидером отрасли, пока не объявила о банкротстве в 2003 году, а ее завод был в значительной степени снесен в 2010 году. Rome Cable Corp. также была основным поставщиком алюминиевой проволоки, производимой ее материнской компанией Alcoa. Алюминиевый провод уступает медному проводу и его присутствие в вашем доме считается опасным. В 1964 года суд обязал Alcoa отказаться от Rome Cable Corp.

Плюсы и минусы проводки NM

Электропроводка NM очень распространена в жилой электропроводке, но также можно проложить дома с помощью кабеля или кабелепровода с металлической оболочкой. Электропроводка NM имеет множество преимуществ, которые делают ее наиболее популярным типом электропроводки, особенно среди домовладельцев. С учетом всех факторов электрики-самоучки обнаружат, что их проекты проще и дешевле выполнять при использовании проводки NM. Электропроводка из НМ имеет огромное количество преимуществ для самодельщиков по сравнению с другими материалами.

Pros

Провод NM может быть установлен в пластиковых коробках и не требует дополнительного заземления самой коробки.
NM легче, чем провод в металлической оболочке, поэтому с ним проще обращаться.
NM легче разматывать и выпрямлять, поскольку оболочка из ПВХ является гибкой.
Благодаря гладкой оболочке отверстия в шпильках легче протягивать. В случае с Romex добавляется покрытие, делающее обшивку более скользкой.
NM легче разрезать с помощью всего лишь набора боковых кусачек. Меньшие калибры можно даже отрезать с помощью инструмента для зачистки проводов.
НМ дешевле, чем провод в металлической оболочке.
NM легче разорвать, так как оболочка пластиковая, а не металлическая. Хотя инструмент для разрывания облегчает вашу работу, вы также можете разрезать обшивку канцелярским ножом и оторвать ее вручную.
NM легче прикрепить к элементам каркаса, для этого требуются только легкие пластиковые кабельные скобы.
