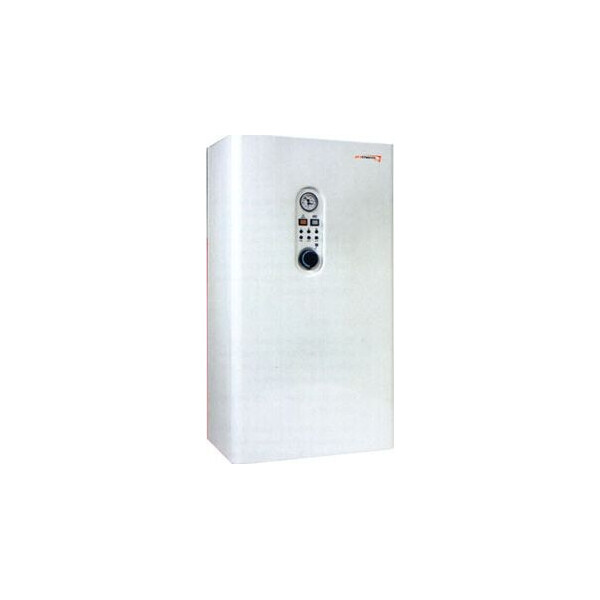

Электрические котлы Protherm Skat (Ray) V14 24 кВт

Настенный электрический котел. 4 нагревательных элемента

Электрические котлы Protherm Skat (Ray) V14 — настенные отопительные котлы повышенной комфортности, отличающиеся удобством в использовании и обслуживании.Электрические котлы Protherm Skat (Ray) V4 предназначены для установки в квартирах, жилых домах и дачных домиках, применяются в качестве теплогенераторов в закрытых системах отопления с принудительной циркуляцией теплоносителя. Также они могут использоваться для работы с напольными системами отопления.

Отличительные характеристики:

Обновленный интерфейс с коммуникационной шиной eBus
Автоматический клапан удаления воздуха
Встроенный 8-литровый расширительный бак
Программы тестирования и диагностики
Жидкокристаллический дисплей
Интуитивно понятное управление
Высочайшая безопасность
Надежность — самодиагностика и датчики работоспособности
Не требуют подключения к дымоходу и газопроводу
Могут работать от сети ~380 В, а модели 6К и 9К могут работать от сети напряжением как ~380 В, так и ~220 В
Высокий КПД на протяжении всего срока эксплуатации
Не требует специальных навыков для обслуживания
Не нуждается в специальном помещении для установки

Технические характеристики:

Тип отопительного котла: электрический ТЭНовый котел
Мощность: от 6 до 28 кВт
Количество контуров: одноконтурный
КПД: 99. 5 %
Тип крепления: настенный
Встроенный циркуляционный насос, расширительный бак
Подключение: однофазная/трёхфазная сеть в зависимости от мощности котла

Габаритный чертеж временно отсутствует

отзывы, линейка продукции и характеристики, цены

Электрокотлы серии Скат Протерм идеальны для эксплуатации в частных домах, квартирах и производственных строениях. Способ крепления – настенный. Предназначаются для нагрева воды в баке и отопления помещений. Бойлеры приобретаются отдельно. Материал исполнения – эмалированная сталь, которая обеспечивает эффективную теплоизоляцию. Устанавливается в паре с нагревательными котлами Protherm. В результате значительно снижается время на подогрев, можно самостоятельно регулировать затраты на отопление и потребление горячей воды.

Оглавление:

Особенности котлов
Характеристики моделей
Отзывы покупателей
Преимущества и недостатки
Средняя стоимость

Технические характеристики электрокотла позволяют полностью отключить отопление дома, что актуально в летний период или при сезонном проживании в загородном частном доме. Для комплексной работы возможна установка комнатного регулятора, который позволяет контролировать температуру помещения, включая и отключая котел при необходимости.

Функциональные особенности

Электрические котлы Скат выпускаются в восьми модификациях в зависимости от мощности, которая может быть от 6 до 28 кВТ. Могут выступать в качестве альтернативы газовому отоплению.

1. Имеется защита от резких скачков электричества, тепловой предохранитель.

2. Четыре уровня мощности.

3. Температура работы на максимальной мощности – 85 °C.

4. Возможно подключение котлов каскадным способом.

5. Защита от замерзания и перегрева.

6. Насос защищен от заклинивания.

7. Светодиодный индикатор, сенсорный экран управления.

Преимущества электрокотлов Скат Протерм:

КПД составляет 99,5 % в течение всего срока службы;
регулировка легкая и точная;
простота монтажа и обслуживания, не требующие специальных навыков и умений;
экологичность;
работают бесшумно;
нет необходимости подсоединения к дымовой трубе или газопроводу.

Электрический котел работает от сети 380 Вт. Выпускаются модели и с возможностью подключения к менее мощным сетям. 6К и 9К могут питаться от 220 Вт.

Краткий обзор

Серия Скат представлена следующими моделями:

1. 6К. Мощность составляет 6 кВт. Предназначен для отопления помещений площадью не более 60 кв. м. Работает от сети 380, 220 кВт. Объем расширительного бака – 7 литров. За 1 минуту способен приготовить 13 литров горячей воды.

2. 9К. Максимальная площадь – 90 кв. м. Можно подключить к электросети 380 или 220 кВт.

Десятилитровый расширительный бак. Количество уровней – 4.

3. 12К. Максимальная мощность – 12 кВт. Площадь отапливаемого помещения составляет 120 кв. м. Функционирует от сети 380 кВт. Встроенный бак емкостью 10 литров. Работа на минимальном уровне первые 100 секунд.

4. 14К. Электрокотел (14 кВт) способен обеспечить отопление небольшого дома площадью, не превышающей 140 кв. м. Имеется возможность регулировки: 1/3, 2/3 или полная мощность. Блок оснащен стальным теплообменником с реостатными элементами нагрева.

5. 18К. Отапливает помещение размером 180 кв. м. Температура приготовленной воды может варьироваться от 40º до 85º. Имеет три нагревательных элемента. Количество ступеней – четыре.

6. 21К. Электрокотел (21 кВт) используется для отопления жилых или складских комнат, площадь которых составляет около 210 кв. м. Способы эксплуатации: в качестве основного отопительного элемента, в системе теплых полов, приготовление воды для хозяйственных нужд. Оснащен тремя ТЭНами.

7. 24К. Мощный электрокотел 24 кВт. Имеет четыре режима. Ступенчатое начало работы с выдержкой, что обеспечивает безопасность при перепадах в электросети. Количество нагревателей – 4 (включаются в поочередно).

8. 28К. Наиболее мощный из электрокотлов Протерм (28 Квт). Может использоваться как для отопления частных домов, так и для промышленных строений. Имеет четыре ТЭНа по 7кВт. Регулировка происходит плавно, что способствует равномерному распределению напряжения. Максимально вода нагревается до 80ºС.

Мнения пользователей

«В прошлом сентябре планировался переезд в загородный дом. Сразу встал вопрос об отоплении. Газ нам показался неподходящим, так как необходимо отдельное помещение по определенным требованиям, да и установка оборудования непростая. Мнение было единым, поэтому решили купить электрический Protherm вместе с бойлером для нагрева воды. Для отопления частного дома подходит идеально, убедились на собственном опыте. Прост в управлении, с ним справилась даже наша бабушка.

Минус – увеличились затраты на электричество».

Бочарова Ирина, Екатеринбург.

«Живем в частном доме, провести газ нельзя по ряду причин. Менеджеры нам посоветовали приобрести электрический котел Protherm Скат 9. В итоге о своем выборе не пожалели ни разу. Есть возможность регулировки отопления, даже в большие морозы дома очень тепло. Если включить на полную мощность, то буквально за считанные минуты батареи горячие во всем доме. Но в целях экономии лучше выбрать минимальный режим».

Иваненко Николай, Уфа.

«Изучив отзывы и мнения, решил приобрести электрокотел для отопления дома компании Протерм. У меня модель Скат 9. Греет почти 700 метров труб теплого пола. Пришлось устанавливать дополнительный насос, так как штатный таких объемов не выдерживает. Мощность ставлю на 100 кв. м. площади пять киловатт. Этого вполне достаточно, даже зимой».

Дубенко Сергей, Москва.

«Построив дачу, мы озадачились вопросом отопления. Отзывы наших друзей помогли выбрать электрический котел, выбор пал на Protherm. Места занимает немного, выглядит современно, стоимость вполне доступная. На гарантийном обслуживании два года, пользуемся год и никаких нареканий нет. Установка не так проста. Монтаж рекомендую самостоятельно не проводить, а доверить специалистам».

Зимина Алена, Казань.

«Купил несколько месяцев назад Protherm Скат. Цена и качество устраивают, кроме одного «но». Возникла небольшая проблема. Давление было непостоянное: сначала поднималось до 1,9, потом резко падало до 1,1. Выручили специалисты из сервисного центра. Прокачали компенсатор при спущенной воде. Больше проблем не было».

Колесников Михаил, Санкт-Петербург.

Плюсы и минусы

Одним из главных плюсов является безопасность эксплуатации, что обеспечивается:

системой контроля перепадов напряжения;
защитным термостатом, который отключает работу при нагревании воды выше 90º;
ступенчатым способом включения котла (шаг до 7 квт).

Стальной корпус гарантирует надежное сохранение тепла и долговечность. Комфорт использования возможен благодаря дисплею, на котором отображаются: температура, режим, ошибки (с их кодами ознакомляются в инструкции). Нет необходимости систематического обслуживания. Электрокотел Скат функционирует бесшумно. Регулируется уровень тепла, доступная цена.

Недостатки:

необходима стабильная работа электросети, в противном случае нет альтернативы отопления;
рекомендуется подключение через стабилизатор;
высокий уровень энергопотребления в холодное время года.

Расценки

Модель Протерм Скат	Мощность, кВт	Цена, рубли
6К	6	33500
9К	9	34500
12К	12	35000
14К	14	36600
18К	18	39100
21К	21	40200
24К	24	41200
28К	28	42200

Дата: 29 апреля 2016

Что делать с ошибкой f20 электрического котла Protherm (Протерм)

Современные электрические отопительные агрегаты по уровню автоматизации мало в чем уступают газовым собратьям. Но приобретаются для частного сектора не так активно, а потому по поиску и устранению неисправностей много вопросов – в инструкции не все понятно изложено, а опыт эксплуатации минимальный. Ошибка f20 котла Протерм возникает часто. Предлагаемая статья поможет убрать код самостоятельно.

Перегрев котла protherm скат

Расшифровка

Перегрев – заводская трактовка ошибки f20 в инструкции на котел Протерм Скат. Формируется электроникой по сигналу аварийного термостата после срабатывания (активации). Удаляется код без вмешательства пользователя приведением датчика в исходное состояние (делается вручную). Основные вопросы, возникающие по ошибке f20: где расположен термостат, как выполнить его ресетирование (кн. Reset на панели электрического котла Протерм отсутствует) и почему код неисправности появляется вновь. Рассмотрим по порядку.

Где установлен датчик

Располагается над теплообменным прибором электрического Протерм, на выходной трубе. При достижении температуры в контуре значения выше допустимого замыкаются контакты, на плату подается сигнал аварии, формируется ошибка f20. Если случилось при работающем котле Протерм, выждать, пока остынет.

Датчик тепла в котле Protherm скат

В целях безопасности перед выполнением работы агрегат от сети отключить!

Как привести термостат в исходное состояние

В электрических котлах Protherm нет самовозвратного датчика: управляется вручную. Для решения проблемы нажать кнопку. Если причины перегрева Протерм устранены, ошибка f20 уберется после пуска котла.

Термостат котла Protherm скат

Совет

В Protherm, выпущенных после 2012 г., термостат установлен скрытым способом, потому пользователи не могут его найти. Для доступа снять накладку-колпачок из РТИ, закрывающую датчик. Только аккуратно, чтобы не вылезла термопаста. Ее недостаток снижает чувствительность прибора, что вызывает некорректное срабатывание.

Что вызывает перегрев

Ошибка f20 – результат недостаточной циркуляции теплоносителя или блокировки контура отопления. Это вызывает резкий рост температуры, срабатывание аварийного датчика котла Протерм.

Воздух

Накапливается постоянно даже в герметичном контуре. Газообразование – естественный процесс в жидкостной системе, и чем выше температура, тем активнее протекает. Накопление пузырьков препятствует перемещению воды, скорость замедляется, «пробка» останавливает циркуляцию, хотя ТЭН работают в соответствие с расчетной мощностью. Удалить, и ошибка f20 появляться не станет.

Теплообменник Протерм часто становится причиной кода f20. Из него производитель рекомендует стравливать воздух после монтажа котла, хотя практиковать следует периодически. Для этого предусмотрен клапан с подключенной трубкой, через которую газы с жидкостью в целях безопасности отводятся за периметр электрической котельной установки в подставленную емкость.

Теплообменник котла Protherm скат

Насос. В верхней части помпы установлен автоматический клапан. Отвернуть колпачок, стравить, ошибка f20 уберется.

Клапан в электрическом котле protherm скат

Совет

Перед пуском котла Протерм после длительного простоя рекомендуется ручная прокрутка вала помпы. Этим устраняется залипание пар сальников, и насос не станет работать на пониженных оборотах, что приводит к перегреву, ошибке f20.

Пройти по объекту: везде, где предусмотрено, стравить. Включая автоматические клапана радиаторов отопления, часто отказывающие при эксплуатации в системах из-за жесткости воды, загрязнения теплоносителя.

Сбои циркуляционного насоса

Некорректная работа, остановка отражается на скорости протока жидкости, вызывает перегрев и ошибку f20 Протерм.

Характерные неполадки

Отсутствие напряжения. Проверить целостность силовых, управляющих цепей, надежность контактов. Обрывы вызывают остановку насоса, оплавление изоляции – регулярные замыкания и сбои в работе.
Загрязнение. При использовании в отопительном контуре неподготовленного теплоносителя внутренность насоса забивается мельчайшими фракциями. Они откладываются и на деталях: крыльчатке, вале. Произвести частичную разборку, вынуть ротор, почистить, ошибка f20 не появится.
Межвитковое замыкание. Насос котла Протерм не выходит на расчетную мощность, падает циркуляция, происходит перегрев. Решение проблемы с ошибкой f20 – замена помпы. Услуги профессионала не нужны – выполняется пользователем.
Конденсатор. Установлен на корпусе насоса, под крышкой клеммной коробки. Потеря емкости не дает помпе при пуске котла Протерм выйти на режим, появляется ошибка f20. Измерить «С», при несоответствии – заменить (номинал указывается на корпусе).

Совет. Есть и иные причины сбоев в работе насоса: разрушение подшипника, блокировка внутреннего канала удаления воздуха, искривление вала, деформация крыльчатки и ряд других. Реанимировать нецелесообразно – с учетом невысокой стоимости купить и установить заведомо исправный перекачивающий прибор.

Проверить дополнительно

Предохранители. На плате их два. Профессионалы, пользователи отмечают: ошибка f20 появляется при сгорании нижнего Пр (80 mA).
Свойства теплоносителя. Касается случаев заливки в контур незамерзающей жидкости. Не все антифризы пригодны к использованию в отопительных системах – уточнить характеристики. Несоответствие требованиям производителя приводит к перегреву и ошибке f20.
Параметры настройки. Сервисные мастера при недостаточной циркуляции рекомендуют зайти в меню котла Protherm, выбрать параметр d. 19, выставить значение = 0. Насос перейдет на повышенные обороты: при просчетах проектирования контура, неправильном выборе котла Протерм по мощности позволяет избавиться от ошибки f20.

Модуль управления. Электроника импортного оборудования реагирует на любое нарушение параметров эл/сети. При неграмотном заземлении, подключении котла, нестабильности напряжения, после грозы, ослаблении контакта сбои платы неизбежны, отсюда и ошибки Протерм. Самостоятельно диагностику не выполнить – обращаться в сервисную организацию. Визуально выявляются такие дефекты: конденсат на плате (просушить), обрыв токопроводящих дорожек, оплавление или разрушение корпусов деталей, обгоревшие участки, пыль или грязь (удалить). Конкретная неисправность в схеме диагностируется на стенде, имитирующем электрический котел Протерм. На время тестирования плата меняется, потому при вызове мастера указать ее обозначение (символику из цифр и букв на панели).

Оплавление автомата

Поделитесь опытом

Если у вас есть опыт в исправлении ошибки F20 в электрическом котле Protherm Скат — пишите в комментариях к этой статье, мы постараемся рассмотреть ваш вариант и подробно разобрать его в данной или одной из следующих статей. Можете так же присылать фото и видео с комментариями и описанием.

Понравилась статья? Репост будут лучшей благодарностью.

Электрические котлы Протерм Скат

___________________________________________________________________________________________

Занимался монтажом котла Протерм Скат 9 кВт, котельной и теплого пола. Вчера заправил систему, дал давление 1,7 Бар. Готовлюсь к подаче питания. Возник вопрос: я меряю давление внешним манометром — установил на обратке. А вот свой-то манометр в котле который? Его явно надо как-то подготовить к работе. Видимо отгибать надо? А то не будешь же заглядывать на него снизу. Уточните, пожалуйста, как его выгибать, чтобы не сломать все или вообще не трогать?

Не нужно ничего отгибать. Нижний механический манометр для визуального контроля, когда прибор не подключен к электросети. Для работы Вам хватит электронного в меню агрегата. Как переключать, почитайте инструкцию.

Подскажите, пожалуйста, с чем связано требование инструкции по монтажу электрокотла Протерм Скат 12 квт, в котором говорится, что расстояние до потолка от верха котла в 700 мм?

Тэны вверх вытаскиваются при замене. Расстояния в 40-50 см должно хватить.

Помогите разобраться в такой проблеме. Установил котел Protherm Скат 18 кВт, к нему через родной трехходовой клапан Fugas и датчик температуры подключил бойлер косвенного нагрева Hajdu STA 300 C. Когда переключаю стрелочками меню котла, индикатор бойлера (где кран нарисован) не горит вообще, с лампочки Радиаторы переключается сразу на лампочку Мощность, далее на Давление и дальше по кругу. Температуру горячей воды установить не могу, соответственно. По какой причине агрегат может не видеть бойлер? Систему отопления запустили нормально, настроили, выгнали воздух. Радиаторы греют хорошо, проблем нет. Прибор работает пока на 6 кВт, температура теплоносителя 55 градусов. Трехходовой клапан включен в свою позицию, датчик подключен, но его провод удлинен на 10 метров проводом сечением 0,7 квадратов. Может быть, в этом проблема или в чем-то другом?

Датчик не туда воткнули. Проверьте еще раз.

Подходит к завершению установка системы отопления, и нужно будет запускать электрический котел Протерм Скат 6 квт в эксплуатацию. Подскажите, как быть с воздухоотводчиками и т. д., как и что открутить, где что оставить открученным? И еще, черный пластиковый штуцер с резьбой, про который написано, что нужно сделать отвод на улицу или в канализацию — нужно ли это действительно делать? Включать — выключать автоматом? В процессе стравливания воздуха, наверное, нужно будет подпитывать систему до определенного давления? У Вас, как я понял, система тоже пропиленовая, сколько градусов максимум вы подаете в пропилен?

Открыть воздухоотводчик на насосе навсегда (пара оборотов колпачка). Спустить краном воздух из теплообменника через прозрачную трубочку, опущенную с бутылку. Запустить прибор на 10-20 секунд. Выключить. Опять спустить воздух из краника. Запустить на пару минут. Остановить. Опять спустить. Если из трубки идет антифриз без пузырьков — можно включать котел на постоянку и идти выгонять воздух из радиаторов через кран Маевского. Через день проверить, что из трубки все еще нет пузырьков в антифризе. Через 3-4 дня опять пройти радиаторы, спустить воздух. Через неделю еще раз повторить. Воздухоотводчик на насосе не закрывать никогда. Из штуцера может прыснуть при накачке. По крайней мере, пока система
не выйдет на рабочие показатели — подставьте что-нибудь. Потом не обязательно. Вкл./выкл. автоматом, да. Подпитывать может и придется. Смотря до скольких изначально накачаете. У меня да ПП трубы, больше 75 не советую. Но я поставил погодку, чтобы 75 градусов было, только начиная от -5 на улице, а в остальные температуры — более щадящие значения.

Электрокотел Протерм Скат 14 квт. Есть схема работы этой модели на ГВС через трехходовой клапан и датчик НТС. К примеру, у меня электрокотел 9-12 кВт, мне необходимо по отоплению всего 6 кВт. Я его, конечно, понижаю с панели настроек до необходимого. А вот при переключении на нагрев ГВС сколько он будет потреблять? Сохраняются ли настройки мощности и на ГВС и на отопление? Можно ли на нагрев ГВС поставить, к примеру, тоже 6 кВт?

Мощность на ГВС не регулируется (всегда полная мощность). У вас же ГВС не постоянно работает. А на большей мощности прибор быстрее нагреет воду. Что экономичнее, дольше греть слабым аппаратом или быстрее мощным, надо смотреть.

Неисправность электрокотла Протерм Скат 28 кВт. Загорелась ошибка F20, полез искать красную кнопочку, колпачок с нее никак не слазил, поддел отверткой и закоротнул клемму датчика, который с кнопкой, на корпус тенов, небольшая искра, аппарат погас и не включается. Какие могут быть последствия?

Смотрите предохранители. Их там 2. 80 мА и 1,6 А.

Дом 100 кв.м, планирую монтаж и установку электрического котла Protherm Скат 9 kr-13, к дому планирую подвести 3 фазы 3х5 квт, если вырубят одну из фаз (а такое у нас часто бывает), то аппарат не будет работать на оставшихся двух? Может тогда на одну подключить? Через реле контроля фаз?

На двух работать может. Но если отрубится фаза, от которой запитано управление, то агрегат конечно погаснет. Ну и понятно, при двух фазах максимальная мощность упадет на треть. Чтобы аппарат не гас от обесточивания управляющей платы, лучше её запитать через реле выбора фаз — своеобразный АВР. От одной фазы записывать лучше не надо.

Подскажите, по инструкции при монтаже котла Протерм Скат 12К свободное расстояние сверху должно быть не менее 800 мм. В моем же случае, получается 400. Он будет резервным, основной аппарат газовый. Чем чревато нарушение свободного расстояния?

Для замены ТЭНов котёл демонтировать надо будет.

Имеет смысл через силовые реле запитать насосы контуров от линии включения насоса? Поясняю свои сомнения: электрокотел Protherm Скат 6 кВт управляется через Zont по температуре в котельной — начальный вариант домовладения. А насосы контуров (теплый пол, радиаторы отопления) — работают непрерывно. На контакты управления внешним насосом уже подключен FUGAS. Можно (с помощью силовых реле) перенастроить работу насосов на гребенке от алгоритма встроенного насоса? Остановился насос — «замерли насосы контуров». Ну и наоборот.

Насколько я понял проблему, мощности контактов, управляющих работой встроенного насоса, не хватает для управления дополнительными насосами? Если это так, то подключите вместо встроенного насоса контактор (реле). А на него вешайте все, что должно одновременно включаться / выключаться.

Помогите разобраться с неполадкой электрокотла Скат 14 kr-13. Дисплей показывает 4.5 бар, в то время как механический манометр 1.1 — 1.2. Пару раз уже было такое, исправлял перезагрузкой агрегата. Вчера этот номер не прошел. Аппарат 3-й месяц в эксплуатации. Что делать и как поступить? В чем причина?

Есть два пути: если монтаж и пуск проводились официально, то обращаться с претензией к продавцу или к компании-установщику. Если всё производилось самостоятельно, то поле возможностей существенно шире: Не беспокоиться. Ведь есть механический манометр и клапан безопасности. Проверить качество электропитания. Может какие-нибудь наводки вносят погрешности в измерения. Заменить датчик, если не поможет — плату (может она периодически впадает в сбой, неверно обрабатывая данные, полученные от датчика). Пригласить АСЦ на диагностику. Самостоятельный пуск, согласно даже условиям гарантии, ещё не окончательный приговор.

В эксплуатации котел Протерм Скат 18 квт. Работает на радиаторы и теплый пол 1-го этажа. У меня два вопроса к специалистам. К аппарату подключены внешний термодатчик и комнатный, второй год работаем нормально. К этой зиме собрал и подключил дистанционное управление, которое в наше отсутствие поддерживает около 10С и при необходимости мы заранее включаем прибор в обычный режим. Кроме того система старается учитывать ночной тариф. Всё бы хорошо, но хочется большего — обратной связи. Т. е. контроля мощности, температуры воды, давления и возможных сообщений об ошибках в работе. Собственно вопрос — где можно достать принципиальные схемы платы управления и основной платы (не знаю, как
она правильно называется)? Очень нужно. Судя по описанию, при подключении теплого пола необходимо к аппарату подключить аварийный термостат. На деле на нужных контактах электрокотла вижу перемычку. Что посоветуете? Всё что мне приходит на ум — ограничить температуру теплоносителя. Сейчас она ограничена 60С, что естественно отрицательно сказывается на скорости прогрева помещений. И можно ли как установить этот термостат не разбирая полы? Где он вообще устанавливается, и какая температура теплоносителя для пола считается критичной?

Установил электрокотел Protherm Скат 9 кВт, в процессе изучения Инструкции по монтажу и эксплуатации котла нашел сведения о том, что над котлом должно быть минимальное расстояние до потолка — 800 мм. С чем это связано, для чего такой зазор? В Инструкции на газовый агрегат такого требования не нашел. Это специфика электрокотла? По факту у меня получается около 400 мм. Это проблема большая?

800 мм требуется для замены ТЭНа, если у Вас 400 мм, то для замены ТЭНа придется снимать прибор, на его работу это никак не скажется.

В эксплуатации электрический котел Protherm Скат 12 kr-13. Терморегулятор Эван ZONT H-2 в качестве комнатного термостата. Несколько датчиков в разных помещениях дома. Терморегулятор поддерживает также возможность подключения уличного датчика и работу в зависимости от погоды (погодозависимая автоматика). Одновременно с этим, сам агрегат тоже имеет выход для подключения уличного термодатчика, например, S010075. Логика работы котла, у которого одновременно подключены и комнатный термостат и уличный датчик, мне не понятна. Пытаюсь найти оптимальное решение.

Алгоритмы пза в зонте еще сильно недоработаны. В котле же пза работает идеально и немного по-другому. Зонт дергает питание аппарата для имитации пза, а аппарат модулирует свою мощность в соответствии с собственной пза. То есть принцип пза совсем разный: зонт вкл./выкл. его на полную мощность для поддержания температуры теплоносителя, агрегат же просто меняет свою текущую температуру теплоносителя в меню, адаптируя при этом мощность.

Эксплуатирую электрический котел Protherm Скат 6 квт второй сезон в ночном режиме и за последний месяц получил счет за электричество немного больше, чем за прошедшие временные циклы. Путем выключения всех эл. потребителей, кроме него, выяснил, что потребляет он 6,5 киловатт. Может, кто знает, в чем дело?

Ну, так если он потребляет 6.5 — значит, он и отдает 6.5. На самом деле, скорее всего, разгадка в повышенном напряжении у вас в розетке.

Установили в дом (150 кв.м) и подключили к системе отопления электрический котел Протерм Скат 14К. После двух недель работы, пропало значение 14 в меню выбора мощности (кВт), т. е. могу выбрать 2,4,7,9. Конечно это не критично, полной мощностью не пользуемся (включен максимально до 9 кВт), но хотелось бы понять, с чем это связанно. Визуально плата вся целая и контакты проводки тэнов тоже. Аппарат с момента установки работает 2,5 месяца, да и наткнулся на это случайно. При установке, мастер показал, как пользоваться меню и выставил 9 квт и вот как раз только после двух недель я сам попытался переключать мощность. Индикацию 14 после установки не видел. Мастеру звонил, говорит, что специально не выставлял
ограничение. Сижу и думаю, либо он случайно выставил ограничение, так как после вашего ответа я понял, что это реально и можно перенастроить котел или что то сломалось. Агрегат от сети отключал, не помогло. Хочется надеяться, что проблема не серьезная. Реле разгрузки еще не поставил, но думаю об этом, так как на дом приходит 15 кВт и при использовании мощных потребителей, таких как бойлер и котел, оно необходимо.

Просто в сервисном меню можно настроить максимальную мощность котла, выше которой выставить через обычное меню потом не удастся. Вы уверены, что после визита установщика аппарат давал выставить 14квт? Просто я не помню, чтобы электрокотел исключал из меню мощность тэнов в случае их повреждения. Попробуйте выключить его в щитке автоматом (когда он не будет греть) и включить обратно.

Запускал электрокотел Протерм Скат 9 квт и забыл про спускной шланг с серым вертушком на емкости с тэнами, он долго (минут 20) бурлил, но воду в БКН нагрел в штатном режиме, а потом я запустил еще и контур отопления, вроде все тоже в штатном режиме. Теперь мучает вопрос: подпалил ли я тэны или обошлось?

Ну, один, два, три, все ТЭНы или замкнёт или наоборот будут в обрыве. Или часть замкнёт, часть в разрыве будет. Проявится или в коротком замыкании или в уменьшении скорости нагрева. А может и повезло, всё проработает.

Подскажите можно ли увеличить мощность электрического котла Скат с 12 кВт на 18 кВт заменой тэнов или ещё надо что-то менять в управление агрегатом?

Перестал работать контакт на внешний комнатный терморегулятор. Недавно вытаскивал провод, идущий от терморегулятора на прибор, чтобы подключить терморегулятор к дизельному котлу. Когда вставил провод обратно, то электрокотел перестал на него реагировать — включается в любом случае, не обращая внимание на то, разомкнута или сомкнута цепь, идущая на терморегулятор. Мало того, если снять с платы колодочку, в которую собственно втыкается провод с терморегулятора, то он по-прежнему включается, словно вставлена перемычка. Хотя по идее в этом случае всё разомкнуто, и он включаться не должен.

В эксплуатации электрокотел Протерм Скат 6К. Площадь около 50 кв. м. с коридором, ванной и вторым этажом. Радиаторы биметаллические. С аппарата отходят два контура на отопление отдельно: первый этаж, кухня, ванная (4 радиатора) и второй контур на коридор, второй этаж (4 радиатора). Каждый контур можно отключить, каждый радиатор можно перекрыть. Труба пропилен 32. Что беспокоит: При нагревании одного контура, неважного какого — всё отлично работает. При подключении второго контура (второй этаж и коридор) температура воды не прогревается выше 54 градуса, даже если перекрываю все радиаторы на втором этаже. Что не так? Насос горячий, это нормально? Насос постоянно работает похоже на самой большой скорости, это нормально? Имеет смысл регулировки скорости насоса? Дошёл до включения регулировок насоса, там показывает 0, а дальше что делать дойти до 16 а потом что? Так не до конца была тут инструкция у кого-то. Помогите подключить комнатный термостат, только дословно, куда что воткнуть. На агрегате разобрался, а с регулятором даже электрики не могут подсказать.

А сколько должна быть? Теплосъем радиаторов и должен быть процентов на 10 больше максимальной мощности, проблем не вижу, возможно, недостаточно утеплен 2 этаж. Возьмите пирометр, померяйте ветки подачу/обратку, вещь нужная и стоит не так дорого как тепловизор. Возможно, стоит рассмотреть возможность установки гидрострелки и подключения своего насоса на каждую ветку. Да нормально, у него мокрый ротор, должен иметь температуру обратки. Не туда лазите. Скорость насоса пункт 19. Скачайте сервисную инструкцию и внимательно прочитайте. Цепляйтесь к сухим контактам, это клемма 1 и 0, мультиметр для проверки вам в помощь. К 220 ни в коем случае не подключайте.

В работе электрокотел Protherm Скат 12 kr-13 (куплен и установлен полтора месяца назад). Выставлено ограничение по мощности 10кВт, ограничение по температуре теплоносителя — 65 градусов. Работает только на отопление (отапливаемая площадь 115 кв. м). Максимально может разогреть теплоноситель до 48 градусов и все. Работая на 10кВт (по показаниям дисплея) реально потребляет около 7 кВт (по электросчетчику). Агрегат проверяли, с ним все в порядке. У соседей та же проблема, но другой аппарат. Электрики сказали, что проблема в электросети — низкое напряжение (174-200в, и не равномерное по фазам). Рекомендовали поставить мощный стабилизатор напряжения. Вопрос — если я поставлю стабилизатор
напряжения, то это реально позволит увеличить температуру нагрева? И какой вариант стабилизатора лучше: один трехфазный, или три однофазных?

Фактически выделенную на дом мощность электрокотел превысить не сможет, т. к. при таком напряжении, а мощность пропорциональна квадрату напряжения, агрегат выдает половину номинальной мощности и даже меньше. Совет Вам дали правильный, режим 12 кВт позволит снять с него чуть больше тепла. А вот установка стабилизаторов вопрос полностью не решит, т. к. при низком напряжении фактическая мощность, которую Вы можете взять из сети значительно меньше, чем ограничиваемая вводным автоматом. Если система отопления не может установить в сети нормальное напряжение, тогда пусть разрешит увеличить номинал автомата. В этом случае появится смысл ставить стабилизаторы (или менять ТЭНы на более
мощные).

Неисправность котла Протерм Скат 6 kr-13. После включения секунд через 5 выключается. В чем проблема?

В сгоревшем/сгоревших элементе ТЭН. Другие варианты маловероятны, ну если конечно это происходит не в холостом режиме.

Запустил котел Протерм Скат 9 kr-13, только собрался прикупить Instat-2, а его сняли, оказывается с производства. Что посоветуете в замен?

Присмотритесь к Termolink S и SD 2000.

Установил и подключил электрокотел Protherm Скат 12 квт, запускал сам, все по инструкции, воздух стравили перед запуском. Радиаторы нагреваются, все как положено, температуру держат. Но вот после включения начинает сильно гудеть, слышно в доме очень хорошо. Воздух проверял, стравливал потом ещё раз, было немного. Вопрос к тем, у кого такой же аппарат, гудение это нормально? Как у вас работает? Да, такое
впечатление, что гудит сам насос.

Скорей всего насос, и если у него установлена скорость слишком большая для вашей системы, то может, имеет смысл понизить скорость. Теплоноситель при слишком зажатой системе может переходить звуковой порог и начинается характерный звук в трубах.

Электрический котел Протерм скат 9К. Возможна ли его безболезненная работа от генератора по однофазной схеме включения?

Модели 6К и 9К могут работать от сети напряжением как 380В, так и 220В, другие только от 380В.

Если не затруднит, можете обрисовать нюансы схемы вашей обвязки котла. В ближайшее время собираюсь устанавливать электрокотел Protherm скат 6К, сейчас собираю информацию по обвязке.

Нижний край аппарата лучше расположить на одном уровне с бойлером, чтобы дисплей был на уровне глаз. Использовал обычную ППР трубу для запитки коллекторов ВТП — кислороду открыта дорога к прибору.

Установлен и подключен электрокотел Protherm Скат 9к. При понижении температуры теплоносителя до 30-35 градусов, падает давление ниже 0.6 и котел, соответственно, останавливается с ошибкой F22. Система закрытая, один этаж, циркуляционного насоса в системе нет (только в аппарате). При отключенном котле накачать расширительный бак до 0.8, затем в систему через обратку подпитываем систему до 1 бара, включаем его? Без циркуляционного насоса не обойтись?

Отключаем агрегат и сливаем с него воду, только потом качаем (сливной кран открыт). А циркуляционный насос зачем? Если им закачивать при отсутствии водопровода, то он больше 0,6 не поднимет.

Что-то случилось с котлом Скат 12К. Вырубило автомат. Ошибок не показывал на дисплее перед этим, ну по крайней мере не видели. Попытались включить. Сначала он начинал включаться и сразу выключился. А сейчас утром он щелкает, красные лампочки под крышкой мигают. Не включается, дисплей не загорается, индикаторы на дисплеи не светят. Потом оказалось, отвалился шлейф от дисплея. Поставили на место, дисплей заработал. Включаем, он начинает работать, а потом вырубает 0 фазу. Она соединена через автомат (может через шину нужно)?

В блоке тэнов пробой на корпус либо КЗ, скорее всего пробой и у вас стоит диф. автомат. Посмотреть индикаторной отверткой наличие фазы на корпусе. Брать Мегаомметр (либо очень хороший мульти метр), отключать тэны от платы и прозванивать. На КЗ/пробой.

Подскажите, если слить воду с труб, то в электрическом котле Protherm Скат 14 кВт не останется воды? Планируем выключить отопление на год, аппарат в теплом помещении хранить или можно в неотапливаемом?

Скорее всего, вода останется в колене, которое ведет от бака котла до насоса. Его можно опорожнить, сняв его. С остальных мест должна стечь.

Установлен электрокотел Протерм Скат 18 кВт на радиаторы и тёплые полы. Хочется издалека узнавать о температуре теплоносителя и работает ли вообще агрегат (нет ли перебоев с электричеством). Что посоветуете? Смотрю в сторону Микро Лайн GSM-Climate ZONT H-1, но вдруг есть альтернативы? И стоит ли устанавливать термолинк с, действительно ли есть ли от него польза в плане экономии электричества?

Образовалась следующая проблема с электрическим котлом Протерм Скат 24 кВт. После 4 месяцев нормальной работы появилась следующая неисправность. Включаю его, происходит диагностика, запускается насос, включаются тэны постепенно до 24 квт, начинает расти температура, через минут тридцать происходит резкое отключение тэнов 24-22-20…-0, при этом не загорается номер ошибки, после чего агрегат пытается вновь включить тэны, но тут же их отключает и так продолжает пытаться запуститься. Если выключить от сети и дать постоять и остыть минут 30, то может проработать некоторое время в нормальном режиме и далее опять отключается. Давление в системе 1.5, датчик температуры скидывал с трубки никакого эффекта, аварийный термостат обнулял, системе чистая, залита вода. Обратился в сервисный центр — по гарантии отказали, так как нет пуско-наладочных работ, даже не удосужились глянуть котел на предмет заводского брака, просто отписались и предложили сделать ремонт с заменой платы с установкой на сумму половину стоимости. Может, кто сталкивался с подобной проблемой или есть догадки, что можно еще посмотреть.

Неисправности и ошибки электрокотла Протерм Скат

Залипшее реле — В подобных случаях на панели управления начнет мигать светодиод HDO. Аппарат будет стремиться самостоятельно разлепить реле, а в случае неудачи на дисплее появится сообщение об ошибке F41. Прибор начнет работать с минимальной мощностью. Если после отключения и повторного включения он начнет работать в нормальном режиме, но на дисплее будет продолжать мигать светодиод HDO, необходимо обратиться в специализированную сервисную организацию. Проверка: При отмене команды на нагрев отопительной воды – при окончании цикла нагрева ОВ (размыкание цепи RT) или ГХВ (температура воды в накопительном баке достигла установленного значения). При активации «программируемого ограничителя температуры», т.е. в случае превышения заданной температуры на 5 C.

Данная функция активируется в случаях нахождения аппарата в standby режиме (т.е. отсутствие каких-либо команд). Функция запускается при активации детектора. Если аппарат работает с перемычкой и наружным датчиком температуры без нагрева ГХВ, то подобная проблема с реле может остаться без внимания вплоть до момента превышения температуры воды в системе, рассчитанной блоком эквитермического регулирования, на 5 C. Проверка залипания реле не зависит от режима работы. Она связана с текущим состоянием функции отопления. В то время, когда последняя отключена, и происходит проверка состояния реле. В подобном состоянии агрегат находится всякий раз, когда нагревательные элементы прекращают
свою работу, т. е. после отмены команд на нагрев отопительной воды и подготовки ГХВ, активацию системы противоморозной защиты — отопление. При активации программируемого ограничителя температуры — setpoint + 5 C.

В случае срабатывания детектора (например, в случае случайного замыкания контакта реле) функция активируется. Кроме того, функция активируется и в случаях: ГХВ — могут настать случаи 1 и 2, ОВ — комнатный терморегулятор — 1 и 2, ОВ — перемычка и наружный датчик температуры. Снижение давления воды в системе отопления — При падении давления отопительной воды в системе ниже 0,8 бар начнет мигать контрольный индикатор bar. Электрокотел будет продолжать работать, но при этом необходимо повысить давление циркулирующей в системе отопления воды до 1-2 бар посредством ее дополнения. После достижения необходимого уровня давления воды в системе отопления он автоматически вернется к нормальному режиму работы. Если неисправность не удается отстранить, нужно обратиться к специалисту.

Коды ошибок котлов Protherm Скат и их значение

Ошибка F00 — Размыкание цепи NTC датчика на выводе ОВ. Неисправность индицируется в случае размыкания цепи NTC датчика, установленного на выводе ОВ. Сообщение будет автоматически удалено после повторного подключения NTC датчика. Размыкание цепи NTC датчика происходит при повышении напряжения свыше 4,75 В.

Ошибка F10 — Короткое замыкание NTC датчика на выводе ОВ.
Неисправность индицируется в случае наступления короткого замыкания NTC датчика, установленного на выводе ОВ. Сообщение будет автоматически удалено после повторного подключения NTC датчика. Короткое замыкание NTC датчика детектируется в случае, если напряжение в его цепи ниже 0,45 В.

Ошибка F13 — Короткое замыкание NTC датчика внешнего накопительного бака ГВС.
Неисправность индицируется на дисплее в случае короткого замыкания NTC датчика внешнего накопительного бака ГВС. Сообщение будет автоматически удалено после повторного подключения NTC датчика. Короткое замыкание NTC датчика детектируется в случае, если напряжение в его цепи ниже 0,45 В.

Ошибка F19 — Короткое замыкание датчика наружной температуры.
Неисправность индицируется в случае короткого замыкания датчика наружной температуры. Сообщение будет автоматически удалено после повторного подключения NTC датчика. Короткое замыкание NTC датчика детектируется в случае, если напряжение в его цепи упадет ниже 0,45 В. Ошибка не индицируется в случае неактивной функции эквитермического регулирования (E-). В этом случае аппарат продолжает работать в
нормальном режиме отопления (без эквитермического регулирования).

Ошибка F20 — Перегрев агрегата.
Неисправность индицируется в случае активации аварийного термостата в результате перегрева аппарата. Сообщение будет автоматически удалено после ресетирования аварийного термостата вручную.

Ошибка F22 — Потеря воды — недостаточное давление воды в системе отопления.
Неисправность индицируется в случае снижения давления воды в системе отопления ниже 0,6 баров. Сообщение будет автоматически удалено после повышения давления отопительной воды в системе выше 0,6 баров – в результате дополнения воды в систему отопления. Сообщение об ошибке не появится в случае неисправности датчика давления.

Ошибка F41 — «Залипшее» реле.
Данное сообщение появится в случае 5-кратной неуспешной попытки котла «разлепить» реле. Сообщение исчезнет после повторного его включения и выключения. Наличие проблемы с «залипшим» реле после повторного включения аппарата продолжает сигнализировать мигание светодиода HDO. Сообщение исчезнет после обновления заводской настройки агрегата, уложенной в памяти EEPROM (код d96).

Ошибка F63 — Ошибка памяти EEPROM.
Данное сообщение появится в случае возникновения проблем с данными, уложенными в памяти EEPROM, или ошибки в коммуникации EEPROM. Сообщение исчезнет после обновления заводской настройки котла из EEPROM (код d96).

Ошибка F73 — Короткое замыкание (сигнал — GND) или размыкание цепи датчика давления.
Сообщение появится в случае короткого замыкания (сигнал — GND) или размыкания цепи датчика давления. Сообщение будет автоматически удалено после повторного подключения датчика давления на соответствующее место. Короткое замыкание или прерывание цепи датчика идентифицируется в случае снижения напряжения ниже 1 В.

Ошибка F74 — Короткое замыкание (сигнал — +5 В) датчика давления ОВ.
Данное сообщение появится в случае короткого замыкания (сигнал — +5 В) или размыкания цепи датчика давления ОВ. Сообщение будет автоматически удалено после повторного подключения датчика давления на соответствующее место. Короткое замыкание датчика с сигналом +5 В детектируется в случае повышения напряжение выше 4 В.

Ошибка F85 — Замерзание воды в приборе.
Данное сообщение появится в случае падения температуры, отображаемой NTC датчиком на выходе ОВ, ниже 3 C. Сообщение будет автоматически удалено при повышении значения температуры воды, отображаемого NTC датчиком на входе ОВ, свыше 4C. Сообщение не появится в том случае, если произошел отказ NTC датчика на выходе.

Ошибка F86 — Замерзание воды в накопительном баке ГВС.
Данное сообщение появится в случае падения температуры воды, отображаемой NTC датчиком накопительного бака, ниже 3 C. Сообщение будет автоматически удалено после повышения температуры воды, отображаемой NTC датчиком накопительного бака, выше 4C. Сообщение не появится в случае, если NTC датчик накопительного бака неисправен, или отключена функция нагрева воды в накопительном баке – значение функции установлено на отметке «-«.

___________________________________________________________________________________________

Ремонт газовых котлов АОГВ Борино, ЖМЗ, Сиберия, Альфа Калор, Термотехник.
Регулировка газовой автоматики Eurosit 630. Замена термопары и техническое обслуживание запальной горелки.

Неполадки и ремонт котлов Baxi Модели Luna, Luna 3 Comfort, Luna Duo Tec (F / Fi). Двухконтурные, турбированные. Рекомендации по устранению ошибок и неисправностей. Настройки и регулировка режимов работы. Газовые котлы отопления Bosch Модели ZWC, ZSA, ZSC, ZWR, Gaz 5000, Gaz 3000 W ZW, WBN 6000.
Настенные, двухконтурные. Ремонт, регулировки и неисправности. Параметры настройки функций и режимов. Рекомендации по ремонту Navien Модели Deluxe Coaxial, Deluxe Plus, GA. Ошибки и неполадки.
Работа с дистанционным управлением Кситал. Контроль системы. Настройка работы по температуре и давлению. Напольные котлы Buderus
Ремонт моделей Logano G124, G125, G215, G234, G334. Поломки и неисправности. Эксплуатация с системой управления Логоматик и бойлером косвенного нагрева. Режимы и функции. Эксплуатация котлов Вайлант Модели Turbotec Atmotec pro/plus VU/VUW INT. Компоненты и рабочие функции.

Программы для регулировки. Газовая система. Установка и монтаж. Техническое обслуживание и профилактика. Напольные котлы Protherm
Ремонт моделей Медведь KLOM, KLZ, TLO, PLO мощностью от 20 до 50 кВт. Поломки и неполадки. Эксплуатация, техническое обслуживание. Рекомендации по настройкам рабочих параметров. Лемакс — ремонт и настройки Модели газовых напольных котлов Премиум, Лидер, Патриот. Рабочие характеристики. Модели Prime, Wise. Регулировка автоматики Eurosit, Minisit, Sit Nova. Твердотопливные котлы Форвард. Настенные котлы Protherm
Ремонт моделей Пантера, Гепард, Ягуар, Рысь, Леопард. Поломки и неисправности. Эксплуатация и сервисное обслуживание. Рекомендации по регулировкам рабочих режимов. Beretta — ремонт и регулировки Ремонт и эксплуатация котлов Ciao, City, Novella, Exclusive. Настенные и напольные модели. Неисправности и коды ошибок. Рабочие функции и настройка сервисных режимов.

Техническое обслуживание. Котлы Теплодар Куппер ПРО
Эксплуатация и регулировки твердотопливных котлов мощностью 22, 28, 36 кВт. Установка автоматической пеллетной горелки АПГ-25, 36, 42. Настройки рабочих режимов. Ремонт газовых котлов Оазис Модели настенных котлов ZRT, ZRN, BM. Неисправности и коды ошибок. Советы по устранению неполадок. Рабочие режимы и настройка сервисных параметров. Техническое обслуживание. Отопительные котлы Альфатерм
Описание напольных котлов модели Beta и настенных газовых котлов Sigma. Неисправности и коды ошибок. Вопросы по ремонту и устранению неполадок. Основные работы по обслуживанию. Wolf — неисправности и ремонт Установлен котел Вольф. Заметил, что со временем в нем постепенно снижается давление (примерно на 1 за 2 дня). Проверил все трубы на наличие протечек, но ничего не нашел. Что еще проверить? Газовые котлы Junkers
После 7 лет работы у газового котла Junkers ZW-23-KE появились следующие проблемы.

Когда начинает работать ГВС, он или отключается, или перестает работать… Ремонт котлов Нева Люкс
Нева люкс 8224 (Baltgaz), обнаружил такую проблему: насос постциркуляции не выключается, и неважно, какая температура. Чтобы убедиться, что это так, поднял температуру в …

Схема подключения электрокотла протерм

Электрокотлы Протерм Скат

Данное одноконтурное оборудование выполнено в настенной вариации. Есть возможность подключения водонагревателя. Большинству моделей требуется трехфазное подключение к сети, но модели мощностью 6 кВт и 9 кВт могут работать от сети 220 В. Выбор необходимого уровня температуры горячей воды и отопления происходит при помощи дисплея, который настраиваясь, помогает контролировать работу оборудования. Также контроль осуществляется с помощью термостата или датчика наружной температуры.
Для создания определенного уровня тепла, параметры настраиваются индивидуально. Управление электроснабжением осуществляется от тарифного счетчика дистанционно. Для бытовых нужд можно устанавливать агрегаты на 24 кВт и 28 кВт в каскад.

Protherm Скат имеет:

двухсторонний насос;
расширительный бак;
предохранительный клапан;
автоматический воздушный клапан.

Также котел Protherm может подключаться через стабилизатор напряжения. Электрокотел в действии отличается медленным стартом, то есть на протяжении двух минут он «разгоняется» и его мощность минимальна. ТЭНы защищены от перегрузки, работа их равномерна, это достигается путем возможности настройки ритма (1,2 или 2,3 кВт).

Электрические котлы Protherm Скат отличаются небольшим весом (всего 34 кг) и удобными габаритами, благодаря чему возможно осуществлять монтаж практически на любой площади. Работа котла надежно защищается несколькими функциями:

защитой от блокировки насоса;
датчиком давления, который контролирует уровень давления воды;
защитой от замерзания;
защитой от блокировки вентиля и замерзания водонагревателя (при подключении бойлера).

При возникновении ошибок в работе котла, происходит автоматическая диагностика, заканчивающаяся выводом на дисплей результатов в виде кода. Расшифровка кодов дана в инструкции по эксплуатации изделия.

Монтаж и подключение электрических котлов

В инструкции по установке и монтажу агрегата, входящей в комплект поставки электрических котлов компании Protherm, есть предупреждение, что в случае механических повреждений корпуса, нарушений целостности узлов и блоков котла гарантия становится недействительной. Поэтому при самостоятельном монтаже нужно работать аккуратно и четко выполнять рекомендации. Чтобы настенный двухконтурный электрический котел Протерм правильно функционировал, его нужно подключить в соответствии с требованиями инструкции.

Подключение к электрической сети котла Протерм 6 кВт

Котел номинальной мощностью 6 кВт выпускается в двух вариантах подключения ТЭНов для 220 в и для 380 в. Котлы и ТЭНы ничем не отличаются и вариант котла на 380 в можно легко превратить в вариант на 220 в. Для этого достаточно изменить схему коммутации. Если котел подключен к трехфазной сети, то ТЭНы на 2 кВт в каждой фазе потребляют ток около 10 А, т. к. линейное напряжение равно 220 в. Следовательно, проводка в 1,5 квадрата и трехфазный автомат на 10 А обеспечит нормальную работу.
При однофазной сети все несколько сложнее. В котле установлено 6 ТЭНов и при максимальной мощности в 6 кВт ток потребления будет чуть больше 27 А, следовательно, уже понадобится провод сечением не менее 6 квадратов и защитный автомат на 30 А. Все вышеописанное распространяется на любой электрический котёл отопления для дома, любой мощности, только значения потребляемого тока и нужное сечение проводов будет зависеть от мощности.

Согласно таблицам для выбора сечения медного провода ток в 1 А требует сечения 0,17 мм2. Ток в цепи определяем по известной формуле – I = P/U, в которой:

Преимущества и недостатки электрических котлов Protherm Скат

Протерм Скат отличается рядом преимуществ перед другими видами отопления:

не осуществляет вредных выбросов в атмосферу, так как не имеет продуктов горения, поэтому данный вид отопления можно назвать экологически чистым;
электрокотел — доступный вид отопления. Применяется там, где нет возможности подключиться к сетевому газу или может стать альтернативной формой отопления;
не нуждается в систематическом обслуживании, в отличие, например, от газовых или твердотопливных моделей;
бесшумная работа;
есть регулятор уровня тепла;
способен адаптироваться к отечественной воде не лучшего качества;
устойчив к перепадам напряжения;
снабжен несколькими видами защиты.

Наряду с достоинствами отмечаются некоторые недостатки:

электрический котел Protherm Скат нуждается в подключении через стабилизатор;
не способен выполнять свою работу при отключении сетевого электричества.

Характеристика и модели котлов Протерм

Электрокотлы бренда Протерм имеют высокие эксплуатационные характеристики. Мощность оборудования составляет от 6 до 28 кВт. Какой вариант выбрать, зависит от площади отапливаемого помещения. Например, для небольшого дома подойдет электрический котел Протерм 9 кВт, мощность которого может включаться поэтапно: сначала – 3, потом 6, а затем и все 9 кВт. Уровень КПД данной модели составляет не менее 99%. Температура воды в системе может нагреваться до максимальной отметки +85 градусов. Есть модели и с более высокой степенью мощности: 12, 14 кВт.

READ Как подключить аккаунт clash of clans

Среди прочих общих характеристик котлов Протерм:

Особым спросом среди отечественных потребителей пользуется электрокотел Скат, который представлен в разных модификациях. На данный момент таких вариаций всего 6: Протерм Скат 6 кВт, 9 кВт, 12 кВт, 14 кВт, 18 кВт, 28 кВт. Каждый из видов работает от напряжения 380/220 Вольт.

Наиболее востребован электрический котёл Протерм 12 кВт и котел 14 кВт. Первый вариант является настенным типом, оснащен двумя нагревательными элементами (каждый по 6 кВт). Второй вариант также является двухконтурным и имеет два нагревательных элемента по 7 кВт каждый.

Стоит отметить, что электрический котёл Protherm Скат 12 кВт оснащен функцией плавной модуляции. Подобная опция позволяет избегать резких перепадов напряжения. Агрегат подходит для обогрева не только жилых домов и коттеджей, а и небольших по размеру объектов промышленного характера. То же самое можно сказать и о модели Протерм Скат 14 кВт. За исключением более высокой мощности.

Отзывы потребителей

Потребители отмечают, что Protherm Скат предоставил возможность там, где было подключение газа проблематично или вовсе невозможно. При стабильной работе электросети, многие отказываются от подключения газа, экономя при этом немалые суммы средств. Кроме того, электрокотел используют параллельно с газовым агрегатом, подключая их к единой системе отопления. Данная находка позволяет существенно экономить средства на ресурсах, перемежая их друг с другом в отопительный сезон.
Если подключить к Protherm Скату водонагреватель, потребителям открываются перспективы пользования горячей водой. Многие отмечают прекрасно разработанный дизайн котла, который удачно вписывается в любой интерьер помещения. Можно с успехом его устанавливать в жилых комнатах, благодаря бесшумной работе, он не вызовет повышенного к себе внимания.

Минусы заключаются в том, что при использовании только котла, работающего на электричестве, при его отключении нет альтернативных вариантов отопления. Поэтому, прежде чем совершить покупку электрокотла Protherm, следует убедиться в отсутствие проблем с электричеством. Специалисты рекомендуют пользоваться стабилизатором напряжения, для обеспечения условий нормальной работы котла Protherm Скат.

Кроме того, повышенное потребление энергии электрокотлом вызывает негативные эмоции у населения, так как оплата счетов бьет по карману. Если сравнивать затраты на газовое и электрическое отопление, то электрокотел Protherm обходится немного дороже, при идентичных параметрах отопления. Из вышеизложенного можно сделать вывод, что данное электрооборудование выбирают те, у кого нет возможности подключения к сетевому газу, а также те, кто заботится об окружающей среде и видит в нем источник экологического потребления.

Протерм Скат (RAY) KE 14 подключение и настройка.

Protherm RAY (скат) 14 КЕ считаю одним из лучших электрических котлов на сегодняшний день по соотношению цена/качество.

Несмотря на внешнее сходство с 13 версией, в нем есть много полезных изменений.

В этой статье остановлюсь на основных моментах, которые считаю довольно важными и на которые инструкция к котлу не обратила внимания или уделила его недостаточно. Ну и, как всегда, исправим неточности перевода).

Общее описание.

Покупая котел Скат 14 версии, вы получаете, как всегда, почти скомплектованный продукт для отопления.

В котле уже установлены:

Добавлю, что в качестве теплоносителя советую использовать либо антифриз, либо подготовленную воду, так как осадок на электрических тэнах довольно быстро приводит к выходу их из строя.

Получается довольно приличный функционал за такие деньги.

Подключение к отоплению.

В котле предусмотрена возможность подключения датчика наружной температуры, комнатного термостата, датчика бойлера. устройств по шине E-BUS и модуля расширения VR 40 для подключения дополнительных устройств.

Разберём варианты подключения для разных систем отопления:

Один контур отопления

Здесь, как правило, применяется датчик наружной температуры и комнатный термостат. Без этого дополнительного оборудования котёл тоже будет работать, но с повышенным потреблением. Лишние киловатты будут улетать в атмосферу.

READ Как подключить планшет без батарейки

Помимо установки температуры на выходе котла не лишним будет настройка циркуляционного насоса. В кодах диагностики в пункте D.014, можно установить требуемую мощность насоса

В режиме «Авто» значение «0» можно отследить производительность насоса в данный момент времени. Значение расчетное, но может пригодиться для настройки системы отопления.

Есть ещё один параметр «ЭКО»,который можно установить в пункте D.18. При установке значения «3» насос начинает работать с перерывами, немного экономя Вам деньги. Однако не всегда такая работа насоса является комфортной. Да и экономия, имея в виду низкое потребление насоса, весьма условна. Рекомендую сразу перевести этот параметр на «1».

Отопление и тёплый пол

Схема котельной на 14 КЕ Коллектор теплого пола с узлом смешения и дозаторами
Температура теплого пола (ТП) всегда меньше, чем температура отопления, поэтому регулировка и настройка параметров ТП производится непосредственно на коллекторе ТП.

К счастью, делается это один раз и навсегда. Температура ТП регулируется термоголовкой, расположенной непосредственно на узле смешения с выносным датчиком. Для отключения теплых полов, например, летом достаточно просто выключить их циркуляционный насос.

При такой компоновке системы отопления применение комнатного регулятора становится совсем нецелесообразным, т.к. котёл будет отключать отопление вместе с тёплыми полами.

А вот установка датчика наружной температуры не теряет своей актуальности.

Система отопления с бойлером и теплым полом для Протерм Скат 14 КЕ на картинке слева.

Подключение бойлера косвенного нагрева

Но, несмотря на вышесказанное, неоднократно встречались варианты отопления, работающие только на электрических котлах.

Использование тена для постоянного нагрева воды влечет за собой отложение накипи на тэнах и, как следствие, довольно быстрый выход их из строя.

Слева фото платы котла с указанием, что и куда подключается.

Итак, подключаем бойлер косвенного нагрева к котлу СКАТ 14 КЕ.

При переходе котла в режим нагрева бойлера температура подачи возрастает до 80 градусов. По этой причине необходимо отключить подачу с котла от отопления, и все тепло направить на нагрев ГВС.

Для этого необходимо установить 3-х ходовой смеситель, привод смесителя на 220v и датчик бойлера (он же датчик загрузки накопителя). Датчик имеет оригинальный номер 0020174087.

Отмечу, что другие артикулы не подойдут к этому котлу.

Если вы купили бойлер косвенного нагрева со встроенным термостатом, то можно его подключить и без датчика бойлера. Правда, при этом будут недоступны некоторые функции, например, «температура в бойлере», «функция защиты от замерзания», и регулировка будет более грубой.

Датчик бойлера, как и контакты встроенного в бойлер термостата, подключаются к одному разъёму (Х16), но к разным контактам. На самом разъёме есть маркировка, какой из датчиков куда подключать.

Привод 3-х ходового смесителя подключается к разъёму Х15. На самой фишке тоже есть маркировка. Подключение к контактам «LA» и «LB» разъёма Х15, зависит от того, в какую сторону вам необходимо «поворачивать» з-х ходовой клапан.

Работает это так: при работе в режиме отопления з-х ходовой клапан пропускает теплоноситель в контур системы отопления и теплого пола. Котел поддерживает при этом заданную вручную температуру отопления или автоматически поддерживает её согласно графику эквитермического режима (при установке датчика наружной температуры). После падения температуры воды в бойлере котел получает сигнал от датчика бойлера, переводит поток теплоносителя через з-х ходовой смеситель на контур нагрева бойлера и повышает температуру теплоносителя до максимальной.

READ Как подключить спутниковый ресивер к телевизору триколор

После того как вода достигла заданной температуры, котёл переводит 3-х ходовой смеситель в режим отопления и понижает температуру подачи до прежних значений.

Отмечу, что мощность котла на отопление и приготовление горячей воды можно настроить независимо друг от друга. Мощность котла в режиме отопления настраивается в пункте D.000, а мощность приготовления горячей воды в пункте D. 077.

Дополнительные подключения Protherm Ray 14 KE.

Принудительное ограничение мощности котла или выключение.

На плате котла есть разъём Х17. На этом разъёме есть контакты «5» и «6», на схеме обозначенные как «16». В заводской поставке к ним ничего не подключено. Если замкнуть их, то котёл либо снизит мощность, либо отключится.

Дополнительные функции разъёма Х15.

Если у вас не подключен бойлер косвенного нагрева, то контакты разъёма Х15 можно задействовать для других дополнительных функций.

Внешний сигнал ошибки

Поставьте в пункте D.026 кодов диагностики значение «6», и на контактах «N» и «LA» будет появляться напряжение 220V при возникновении ошибки F.ХХХ на котле. Или напряжение будет пропадать на контактах «N» и «LB». К ним можно подключить лампочку, зуммер, модуль GSM или иное для оповещения о том, что котёл встал в ошибку и не работает. Крайне полезная функция.

Дополнительный (внешний) насос системы отопления.

Поставьте в пункте D.026 кодов диагностики значение «2», и на контактах «N» и «LA» будет появляться напряжение 220V.

Каскадное включение котлов.

На плате этих модификаций котлов установлен разъём Х4, который замыкает выводы при необходимости подключения дополнительного котла.

Каскад подключение скат 14 КЕ

Например, если основной котел не может нагреть теплоноситель до заданных значений.

На основном котле подключаем 2х- жильный кабель к разъёму Х4 на ведомом котле к клеммам «3» и «4» разъёма «Х17». При этом перемычка убирается. Если есть необходимость управлять всем этим от комнатного термостата, то подключаем термостат к клеммам «3» и «4» разъёма «Х17» основного котла.

На самом деле, если выставить температуру или эквитермические режимы на котлах на разных значениях, то эффект будет схожий. При этом не нужно подключать котлы между собой дополнительными кабелями.

Дополнительный модуль VR40

Модуль VR40 представляет из себя набор из 2-х реле с контактами и развязкой для подключения дополнительных функций. Модуль устанавливается внутри котла, имеет в комплекте набор кабелей для подключения к основной плате. Управляется модуль в пунктах D.027 и D 0.028 кодов диагностики. Функционал небольшой, но иногда полезный.

Полезные мелочи)

Как всегда, Протерм написал коды диагностики и коды состояния, но при этом не написал, как туда попасть.

Доступ к кодам диагностики:

1 Удерживаем кнопку «MODE» примерно 7-10 секунд.

2. На дисплее появляется «00»

3. Нажимаем «+»или»-» до значения «35» или «96» и опять «MODE»

4. Находим нужный пункт «+»или»-» и нажимаем «MODE»

5. Устанавливаем нужное значение и подтверждаем кнопкой «MODE»

Инструкции на электрические котлы protherm

Монтаж и подключение электрических котлов

Подключение к электрической сети котла Протерм 6 кВт

При однофазной сети все несколько сложнее. В котле установлено 6 ТЭНов и при максимальной мощности в 6 кВт ток потребления будет чуть больше 27 А, следовательно, уже понадобится провод сечением не менее 6 квадратов и защитный автомат на 30 А. Все вышеописанное распространяется на любой электрический котёл отопления для дома, любой мощности, только значения потребляемого тока и нужное сечение проводов будет зависеть от мощности.

I — номинальное значение тока;
P — максимальная мощность электрокотла;
U — линейное или однофазное напряжение (220 в).

Характеристика и модели котлов Протерм

Среди прочих общих характеристик котлов Протерм:

небольшой вес, всего 34 кг;
наличие одноконтурных (только для обогрева) и двухконтурных (для отопления и горячего водоснабжения) моделей;
компактные размеры агрегатов, габариты, как правило, стандартные: 74х41х31 см;
максимальный уровень давления в контуре – 3 бар;
максимальная величина тока – 3*43 А.

Почему именно котлы Протерм?

Поэтому котлы могут с успехом применяться не только в помещениях бытового характера, но и на производственных объектах.

Среди основных преимуществ, которыми отличается электрический котел отопления Протерм, можно назвать:

высокий КПД;
удобство и простота при монтаже и в эксплуатации, благодаря малому весу и габаритам, агрегаты могут быть установлены на стене;
низкий уровень шума во время работы оборудования;
высокое европейское качество и долговечность;
каскадное подключения;
возможность мгновенной настройки температуры;
наличие нескольких уровней мощности;
элегантный и стильный дизайн;
отсутствие потребности в отдельной котельной, оборудовании специального дымохода;
экологичность;
высокая степень безопасности;
широкий ассортимент.

Эксплуатация котлов Протерм

Чтобы оборудование прослужило как можно дольше, важно провести установку грамотно и придерживаться правил эксплуатации. Поэтому инструкция на электрокотел Протерм 14 кВт, как и на любую другую покупаемую модель, должна быть в обязательном порядке изучена пользователем

В использовании все модели котлов чешской фирмы достаточно просты.

Для введения прибора в рабочее состояние требуется выполнить ряд действий:

включить оборудование в сеть;
на панели управления выбрать уровень нужной температуры;
настроить мощность;
при необходимости изменить уровень давления агрегата;
нажать «Старт».

В первые несколько дней функционирования прибора рекомендуется следить за тепловым режимом и настройками отопительной системы. Это необходимо для выявления возможных проблем, например, связанных с воздушными пробками.

Электрокотел Скат — Технические характеристики электрического котла Скат, стоимость и отзывы

Электрокотлы обычно выбирают в тех случаях, когда нет возможности подключить газ. Отопление электрическим котлом является отличной альтернативой. Например, качественной моделью является котел Протерм Скат. В нашей статье рассмотрим технические характеристики, преимущества, недостатки, отзывы, устройство и стоимость электрического котла Скат.

Содержание:

1. Технические характеристики электрического котла Скат

2. Преимущества и недостатки электрокотлов Скат

3. Отзывы о электрокотлах Скат

4. Устройство электрокотла Скат

5. Стоимость электрического котла Скат

Технические характеристики электрического котла Скат

Электрокотлы Протерм скат выпускаются одноконтурные настенного типа. К таким котлам можно подключить водонагреватель. Электрокотлы мощностью 6 и 9 кВт можно подключать к сети 220В, оборудование с большей мощностью работает от трехфазной сети.

Благодаря дисплею можно производить настройку работы, а также контролировать весь процесс. Кроме этого можно устанавливать требуемый уровень температуры отопления и горячей воды. Если установить термостат или датчик наружной температуры, то также можно контролировать уровень температуры. Все настройки можно выполнить самостоятельно.

Управлять электроснабжением можно от тарифного счетчика дистанционно.

Допускается установка отопительных котлов мощностью 24 и 28 кВт в каскад для индивидуальных потребностей.

Котел Протерм Скат имеет расширительный бачок объемом 7 литров, двухскоростной насос, автоматический воздушный клапан и предохранительный клапан. Подключить оборудование можно через стабилизатор напряжения.

При включении электрического котла происходит мягкий старт (первые 2 минуты прибор работает на минимальной мощности). Так как можно настраивать шаг, то нагрузка на тэны распределяется равномерно.

Одноконтурный котел Скат имеет следующие технические характеристики:

1. Высокий уровень коэффициента полезного действия (99,5%).

2. Мощность может быть: 6, 9, 12, 14, 18, 21, 24 и 28 кВт.

3. Максимальное давление в системе может достигать 3 бар.

4. Максимальный ток – 3*43А.

5. Оптимальное давление для работы составляет 1-2 бар.

6. Максимальная температура воды может достигать 85 градусов.

Электрокотлы Скат имею небольшой вес – 34 кг. Установить оборудование можно практически в любом помещении, так как размеры котла следующие: 330*410*740мм.

Для защиты работы электрокотел оснащен следующими функциями:

1. Защита от замерзания.

2. Защита от блокировки насоса.

3. Датчик давления, который контролирует уровень давления воды.

4. Защита от блокировки вентиля и замерзания водонагревателя.

Если произошла какая-либо ошибка в работе, то автоматически код ошибки отображается на дисплее. Расшифровку кода можно узнать в инструкции.

Преимущества и недостатки электрокотлов Скат

Электрокотлы Протер скат имеют множество преимуществ:

1. Электрический котел являются доступным видом отопления. В регионах, где нет возможности подключения газа, хорошей альтернативой является электрический котел Скат.

2. Бесшумная работа.

3. Нет необходимости в систематическом обслуживании.

4. Так как не имеет продуктов сгорания, соответственно не осуществляет выброс вредных веществ в атмосферу. Такие котлы считаются экологически чистыми.

5. Встроен регулятор уровня тепла.

6. Котел устойчив к перепадам напряжения.

7. Может работать с водой не лучшего качества.

8. Электрокотел оснащен несколькими видами защиты.

Но, как и все отопительные котлы, электрокотел Скат имеет некоторые недостатки:

1. Подключать котел необходимо через стабилизатор.

2. При отключении электричества не может выполнять работу.

Отзывы о электрокотлах Скат

Пользователи отмечают, что такой котел отлично подходит для отопления загородного дома, где нет возможности подключения газа. Если электричество стабильно, то электрический котел Скат можно использовать как основной источник отопления. Но при этом необходимо иметь еще один вид отопительного оборудования для аварийных случаев.

Многие пользователи подключают к одной системе электрический и газовый котлы. Таким образом, можно сэкономить на обогреве дома. К электрокотлу Протерм скат можно подключить водонагреватель. Пользователи отмечают, что вода быстро нагревается, а также котел отлично вписывается в любой интерьер.

Для обеспечения качественной работы отопительного котла желательно использовать стабилизатор напряжения. При одинаковых параметрах отопления электрический котел обходится немного дороже газового.

Используют электрический котел не только те, у кого нет возможности подключить газ, но и те, кто заботится об окружающей среде, так как такой прибор считается экологически чистым.

Устройство электрокотла Скат

Устанавливать котел необходимо согласно проектной документации. Перед включением специалист должен произвести инструктаж по принципу работы оборудования.

Перед запуском электрокотла Скат необходимо подключить его к сети, затем открыть краны на контуре отопления и проверить уровень давление в системе. Давление должно быть в пределах от 1 до 2 бар.

Электрокотел Протерм скат оснащен дисплеем, на котором можно увидеть все параметры настроек. Следует установить требуемую температуру для отопительной системы, необходимую мощность и при подключении бойлера температуру контура водоснабжения.

Если понизилось давление в системе отопления, то на дисплее замигает лампочка «бар». В таком случае необходимо добавить воду в систему. Если после этого давление не повысилось, то следует обратиться к специалисту.

Если котел отключается на долгое время, то необходимо перекрыть краны и отключить его от электросети. В зимний период следует слить воду из системы отопления, чтобы не допустить замерзания.

Для чистки отопительного котла Скат нельзя использовать абразивные и другие химические средства. Поверхность корпуса следует протирать влажной тряпкой, а затем вытереть насухо.

Если произошла какая-то неисправность в работе котла, то на дисплее появляется информация с кодом ошибки. Расшифровать код можно в инструкции.

Если из теплообменника начала капать вода, то котел нельзя подключать к электросети. В таком случае следует вызвать специалиста, который проведет диагностику и ремонт.

Детали котла можно заменять только оригинальными запчастями.

Стоимость электрического котла Скат

В зависимости от мощности электрокотла формируется цена.

Рассмотрим мощность и стоимость оборудования:

1. Скат мощностью 6 кВт имеет стоимость от 490-580 евро.

2. Скат мощностью 9 кВт имеет стоимость от 500-610 евро.

3. Скат мощностью 12 кВт имеет стоимость от 510 до 620 евро.

4. Скат мощностью 14 кВт имеет стоимость от 570 до 690 евро.

5. Скат мощностью 18 кВт имеет стоимость от 590 до 720 евро.

6. Скат мощностью 21 кВт имеет стоимость от 620 до 750 евро.

7. Скат мощностью 24 кВт имеет стоимость от 630 до 770 евро.

8. Скат мощностью 28 кВт имеет стоимость от 650 до 795 евро.

Есть электрические котлы, которые стоят значительно дешевле. Но технические характеристики намного хуже, чем у котла Протерм Скат. Многие котлы даже не имеют расширительного бачка. Соответственно придется покупать его отдельно и устанавливать. Таким образом, придется потратить приличную сумму.

LISTA DE PRET PIESE DE SCHIMB PROTHERM

1 LISTA DE PRET PIESE DE SCHIMB ГОРЕЛКА PROTHERM 24 кВт BRÜLÖR 28 кВт ТЕПЛООБМЕННИК 24 кВт ТЕПЛООБМЕННИК 28 кВт НАСОС-ТЕПЛООБМЕННИК СОЕДИНИТЕЛЬНАЯ ТРУБКА ГАЗОВАЯ ТРУБКА ТЕПЛООБМЕННИК-3-Х ХОДОВОЙ КЛАПАН СОЕДИНИТЕЛЬНАЯ ГРУППА 28 КЛАПАН ФРОНТАЛЬНАЯ ГРУППА 28 кВ ГЕРМЕТИЧЕСКАЯ ПЕРЕДНЯЯ КРЫШКА КАБИНЫ 24 кВт ПЕРЕДНЯЯ КРЫШКА ГЕРМЕТИЧЕСКОЙ КАБИНЫ 28 кВт КОЛЛЕКТОР (КОЛЛЕКТОР + ИНЖЕКТОР) 24 кВт КОЛЛЕКТОР NG (KOLLEKTÖR + ENJEKTÖR) 28 кВт КОЛЛЕКТОР ДГ (КОЛЛЕКТОР + ИНЖЕКТОР) 24 кВт КОЛЛЕКТОР (КОЛЛЕКТОР + ИНЖЕКТОР) 24 кВт КОЛЛЕКТОР (КОЛЛЕКТОР + ИНЖЕКТОР) 24 кВтŞF. 3,5X7,5 VİDA — BZ DIN Ni -T ТРИФОН ПОДВЕСНОЙ ВИНТ ГАЗОВАЯ ТРУБКА ПРОКЛАДКА 18 x 12 x 1,5 (ПРИНАДЛЕЖНОСТИ) ПРОКЛАДКА (ЭЛЕКТРОДЫ ЗАЖИГАНИЯ И ИОНИЗАЦИИ) ПРОКЛАДКА 30 x 20 x 1,5 (СОЕДИНЕНИЕ НАСОСА-ТЕПЛООБМЕННИКА) ПРОКЛАДКА 24 x 18,5 x 1,5 (ГАЗОВЫЙ КЛАПАН) ГАЗОПРОВОД ПРОКЛАДКА Адаптер КОРПУСА Вертикальные ЗАЖИМЫ ДЛЯ ТЕРМОСТАТА КРЫШКА РЕЛЕ ДАВЛЕНИЯ ВОЗДУХА SF 8 x 40-T НАСТЕННАЯ ЗАГЛУШКА ЗАЖИМЫ ) ПРОКЛАДКА КОНТРОЛЬНОГО ОТВЕРСТИЯ ПЛАМЕНИ (СИЛИКОН) ПРОХОДНОЙ КЛАПАН (ДИВЕРТЕР) УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ДВИГАТЕЛЯ (R15-18,3X3,6) — ШПИНДЕЛЬ БЛОКА 3-ХХОДОВОГО КЛАПАНА БЕЛЫЕ ЗАЖИМЫ ДЛЯ ПРОКЛАДКИ ТЕРМОСТАТА (ГАЗ) Выходной патрубок ДАТЧИКА NTC И ТИП ВОЗВРАТА (SUR) ВИНТ x 20 (ПЛАСТИНЧАТЫЙ ТЕПЛООБМЕННИК) ВЫПУСКНОЙ / ВПУСКНОЙ ТРУБОПРОВОД — ВЫПУСКНОЙ / ВПУСКНОЙ ТРУБОПРОВОД ГВС 3/4 дюйма — ОГРАНИЧИТЕЛЬ ПОТОКА ДАТЧИКА ПОТОКА ВОДЫ 1/2 дюйма — ТЕРМОСТАТ БЕЗОПАСНОСТИ ПЕРЕГРЕВА 130 C (СБРОС РУЧНОГО УПРАВЛЕНИЯ) prelungura verticala kit OVERHEAT TUBULAT ПРЕДОХРАНИТЕЛЬНЫЙ ТЕРМОСТАТ 98/70 C (САМОСБРОС) изоляция кольцевого уплотнения ПРОХОДНОЙ КЛАПАН (ДИВЕРТЕР) ДВИГАТЕЛЬ ЗАЖИМАЕТ ГУБКУ РАСШИРЕНИЯ НА СУДНЕ (НАРУЖНАЯ СТОРОНА) УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 3 x 15 (СОЕДИНИТЕЛЬНЫЕ ТРУБЫ ТЕПЛООБМЕННИКА) ПРОКЛАДКА (ВОДА) РАСШИРИТЕЛЬНАЯ ТРУБКА СОЕДИНИТЕЛЬНАЯ ТРУБКА ПРОКЛАДКА TÜRBİN SETİ (PLASTİK + MIKNATIS) ЗАЖИМЫ (ТЕПЛООБМЕННИК) СОЕДИНИТЕЛЬНАЯ ТРУБКА (ТРУБКА ПЕРЕХОДНИКА ТЕПЛООБМЕННИКА) ШЛАНГ ВЕНТИЛЯТОРА УПЛОТНИТЕЛЬНОЕ КОЛЬЦО РАСШИРИТЕЛЬНОГО СОСУДА -14,2 x ТРУБКА ГИДРОБЛОКА L (НАПОЛНЕНИЕ) ПРОКЛАДКА ЗАЖИМОВ ТРУБЫ ГИДРОБЛОКА L — 11 x 6 x 1,5 (СОЕДИНИТЕЛЬНАЯ ТРУБКА НАЛИВНОГО КЛАПАНА) 0.10

2 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО — 5,28 x 1,78 (СОЕДИНИТЕЛЬНАЯ ТРУБКА ЗАЛИВНОГО КЛАПАНА) ПЕРЕДНЯЯ ПАНЕЛЬ КАМЕРЫ СГОРАНИЯ 24 кВт ПЕРЕДНЯЯ ПАНЕЛЬ КАМЕРЫ СГОРАНИЯ 28 кВт БОКОВАЯ ПАНЕЛЬ КАМЕРЫ СГОРАНИЯ (СЛЕВА) ПЕРЕДНЯЯ ПАНЕЛЬ КАМЕРЫ СГОРАНИЯ (СЛЕВА) ПЕРЕДНЯЯ ПАНЕЛЬ КАМЕРЫ СГОРАНИЯ (24 кВт) КАПОТ ВЕНТИЛЯТОРА (28 кВт) ПЛАСТИКОВАЯ КРЫШКА РАСШИРИТЕЛЬНОГО СУДНА (ЗАДНИЙ) ДЕРЖАТЕЛЬ ПАНЕЛИ УПРАВЛЕНИЯ (ПЛАСТИКА) — ПРАВЫЙ ДЕРЖАТЕЛЬ ПАНЕЛИ УПРАВЛЕНИЯ (ПЛАСТИКА) — ЛЕВАЯ ОПОРА ПАНЕЛИ УПРАВЛЕНИЯ (ПЛАСТИКА) ПЛАСТИНА ЭЛЕКТРОДА ИОНИЗАЦИИ ЗАЖИГАНИЯ / ПЛАСТИНА ЗАЖИГАНИЯ ИЗОЛЯЦИОННАЯ ПЛИТА (ПЕРЕДНЯЯ) 24 квт ÖN İZOLASYON PLAKASI 28 квт ИЗОЛЯЦИОННАЯ ПЛИТА 24 квт (ЗАДНЯЯ) ИЗОЛЯЦИОННАЯ ПЛИТА 28 квт (ЗАДНЯЯ) УПЛОТНИТЕЛЬНАЯ ПРОКЛАДКА ДЛЯ ГЕРМЕТИЧЕСКОЙ КАБИНЫ ПЕРЕДНЯЯ КРЫШКА — 24 квт УПЛОТНИТЕЛЬНАЯ ПРОКЛАДКА ДЛЯ ГЕРМЕТИЧЕСКОЙ ПРОКЛАДКИ 28 КРЫШКИ — ПЕРЕДНЯЯ КРЫШКА КАБИНЫ ДАТЧИК ДАВЛЕНИЯ ВОДЫ ГАЗОВЫЙ КЛАПАН ГИДРОБЛОК (БЛОК 3-ХОДОВОГО КЛАПАНА) ГИДРОБЛОК (БЛОК ХОЛОДНОЙ ВОДЫ) НАСОС ТРАНСФОРМАТОРА ЗАЖИГАНИЯ ВПУСКНОЙ СОЕДИНЕНИЕ AA30 ТОНКАЯ ШЕСТИГРАННАЯ ГАЙКА РАСШИРИТЕЛЬНЫЙ СОЕДИНИТЕЛЬ СОЕДИНИТЕЛЬ ДАТЧИКА ДАВЛЕНИЯ ДАТЧИКА ДАТЧИКА ДАВЛЕНИЯ ВОДЫ КОЛЛЕКТОР (КОЛЛЕКТОР + ИНЖЕКТОР) ПЛАСТИНЧАТЫЙ ТЕПЛООБМЕННИК 28 кВт — ПАНЕЛЬ УПРАВЛЕНИЯ РУКОЯТКОЙ 28 кВт НИТРИЛОВАЯ ПРОКЛАДКА (ТРУБКА ГАЗА) x 9.5 ВИНТ (ГОРЕЛКА — КАМЕРА СГОРАНИЯ, КОЛЛЕКТОР) ВИНТ M4 x 10 SF (БЛОК ХОЛОДНОЙ ВОДЫ) PT 5 x 12 ВИНТ TSB (НАСОС) x 12 ВИНТ TSB (ВЕНТИЛЯТОР) ДЕРЖАТЕЛЬ КАБЕЛЯ ПЛАСТИКОВАЯ ГРУППА ЗАДНЕЙ РАМЫ 24 кВт ARKA ŞASİ GRUBU 24 кВт КНОПКА УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ГИДРОБЛОКА ТУРБИНЫ (17,86×2,62) ВИНТ ГРУППЫ ТУРБИНЫ M4x УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ВЕРХНЕЙ ЧАСТИ ХОЛОДНОЙ ВОДЫ (18,72×2,62) ЗАДНЕЕ ПЛАСТИКОВОЕ КОЛЬЦО УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (16×2) ГИДРОБЛОК ВОДЫ ВЫПУСКНОЙ ГАЙКА ХОЛОДНАЯ ВОДА ГАЙКА ХОЛОДНАЯ ВОДА ГРУППА НИЖНЯЯ ЛАТУННАЯ ЧАСТЬ УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ПЕРЕДНЕЙ КРЫШКИ ПРОХОДНОГО КЛАПАНА (23,47×2,62) ПРОХОДНОЙ КЛАПАН ВАЛ ГРУППОВОЙ КЛАПАН НИЖНЯЯ УПЛОТНИТЕЛЬНАЯ ЧАСТЬ ЛАТУННОЙ ЧАСТИ (18.30×3.60) ЗАЖИМЫ ПЛАСТИКОВЫЕ ДЕТАЛИ ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН ГРУППА КЛАПАН ЗАДНЯЯ КРЫШКА СОЕДИНЕНИЕ (3-ХОДОВОЙ КЛАПАН НА ВПУСКЕ) УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (17,17×1,78) КРЫШКА 1.06

3-Х ХОДОВОЙ КЛАПАН ВЕРХНИЙ ПЛАСТИК ЧАСТЬ ПРОХОДЯЩАЯ ГРУППА ГИДРОБЛОКИРОВКА ВОЗДУХА ПО ПРОПУСКНОМУ ПАТРУБКУ ВЫКЛЮЧАТЕЛЬ (40/25 Па) РЕЛЕ ДАВЛЕНИЯ ВОЗДУХА (65/50 Па) ЗАЗЕМЛЕНИЕ ЖГУТ ПРОВОДОВ ТРАНСФОРМАТОРА ЗАЖИГАНИЯ УПЛОТНЕНИЕ ПАНЕЛИ УПРАВЛЕНИЯ ГЛАВНАЯ ПЛАТА (PCB) MAKROFOL (КРАСНАЯ) MAKROFOL (ЧЕРНАЯ) ПОДВЕСНОЙ КРОНШТЕЙН (24 кВт) ПОДВЕСНОЙ КРОНШТЕЙН (24 кВт) ) ДИАФРАГМА ВЕНТИЛЯТОРА (24 кВт) ДИАФРАГМА ВЕНТИЛЯТОРА (28 кВт) ГУБКА РАСШИРИТЕЛЬНОГО СОСУДА (ВНУТРЕННЯЯ СТОРОНА) ЗАГЛУШКА ГАЗОВОГО КЛАПАНА УПЛОТНЕНИЕ ГАЗОВОГО КЛАПАНА ИЗМЕРИТЕЛЬНАЯ ПРОБКА ЗАПРАВКА ГРУППА КЛАПАНА (С УПЛОТНЕНИЕМ, 2.ТИП) главная печатная плата lynx 2010 Vers aneles wiring lynx 2010 новая версия D pipa силикон Датчик NTC (выпускная труба ГВС) Автоматический воздухоотводчик Жгут проводов Удерживающий зажим для провода (PK10) Шайба (PK10) Клапан Перепускной зажим Поддержка насоса Клапан сброса давления (3 бар) Поток датчик (черный) Уплотнительное кольцо (PK10) Зажим (PK10) Уплотнительное кольцо (PK10) Шайба (PK10) Уплотнительное кольцо (PK10) Зажим (PK10) Гайка (PK4) ДАТЧИК — Кольцо ДАВЛЕНИЯ ЦО (PK10) Уплотнительное кольцо Кольцо (PK10) Теплообменник ГВС (16 пластин) Жгут Термопара Электромагнитный вентилятор Группа камеры горелки КОМПЛЕКТ РАСШИРИТЕЛЬНОГО СОСУДА THERMOCOUPLE SD Форсунка горелки 1, ИНЖЕКТОР ГОРЕЛКИ LPG (PK 16) Форсунка горелки (G30 / G31) Крышка газовой диафрагмы Датчик пламени Втулка Соединение Комплект арки диафрагмы Комплект арки диафрагмы Газовый кран ГОРЕЛКА ГОРЕЛКА ГОРЕЛКА ТЕПЛООБМЕННИК Шайба (50 шт.) Мембрана Пробковая шайба 5,87

4 Газовая труба Диаметр зажима 15 (x10) DIAPHRAGM PK SD33A & 3,13 (PK 5) Шпиндель выбора шайбы Фильтр Морской ингибитор Мембрана Гайка передней панели Ручка переключателя (комплект 20 шт.) Поршень Электрод зажигания Реле давления воздуха Сброс Кнопка THERMISTOR Газовый кран КОРПУС ПЕРЕДНЯЯ ПАНЕЛЬ ECOSY24E Правая боковая панель Дверь Печатная плата Датчик температуры ECOSY 24E Реле давления воды ECOSY24E Датчик горячей воды для бытового потребления Корпус ходового клапана SD ECOSY 24E Датчик верхнего предела ECOSY24E Газовый клапан ECOSY 24E ЭЛЕКТРОД ЗАЖИГАНИЯ ECOSY24E Электрод контроля пламени ECOSY24E ПРОВОД ОБНАРУЖЕНИЯ ПЛАМЕНИ SD Манометр ECOSY24E Головка корпуса клапана (24 В) Насос ECOSY 24E Котел АВТОМАТИЧЕСКИЙ ОТВОД ВОЗДУХА ECOSY24E Печатная плата ECOSY24E Термостатический клапан Панель управления PCB Реле давления воздуха Переключатель вентилятора ВКЛ / ВЫКЛ Лето: кнопка зимы Предохранитель 2A Проводка TTB WAY VAL КАРТРИДЖ Пьезозажигание Водяной клапан Шпиндель переключения осей 13 (X) OPALIS Вращение переключателя осей dle Термостат безопасности TTb MECA GAZ AR GN PF S / V Газовый клапан G Enjoliveur Enjoliveur ПЕРЕДНЯЯ ПАНЕЛЬ ТЕПЛООБМЕННИК Предохранительный выключатель термостат Газовый клапан GN Устройство зажигания СЕТЕВАЯ ЖГУТ ПРОВОДОВ Низковольтный жгут проводов ВЫКЛЮЧАТЕЛЬ ПРЕДУПРЕЖДАЮЩИЙ СВЕТ Печатная плата ПАНЕЛЬ УПРАВЛЕНИЯ ТЕМПЕРАТУРА 1.43

5 Датчик расхода Газовая труба Газовый клапан Коробка зажигания ПЕРЕДНЯЯ ПАНЕЛЬ ПЕРЕДНЯЯ ПАНЕЛЬ CDCH CB. 11 (E) C-OPAL CDCH CB. 14 (E) C-OPAL Переключатель датчика потока TEMOIN USURE PILES OPAL Мембрана + скользящая штанга Мембрана + скользящая штанга Устройство медленного розжига SEL.Tø 11E-14 (E) -C-OPAL Крышка водяного клапана Водяной клапан DOUILLE ARRET EAU OPAL. C ROBINET GAZ Водяной клапан Управление пилотным переключателем Розжиг горелки Трубка пилотного газа Газовый клапан с регулятором G Газовый клапан с регулятором G Корпус газовой секции cpl Уплотнительное кольцо Панель управления Рампа горелки 0,68 / Ручки — панель управления (3 + 3 + 1) Обратный клапан Переключающий клапан Зажим (PK5) Расширительный бак 8L Газовый клапан GN Газовый клапан GN Разъем H / E Изоляция крышки панели Изоляция Труба Шланг Обратный клапан Обратный трубопровод 3WV / Пластина HE Жгут низкого напряжения Жгут низкого напряжения F-AS28E Узел вентилятора Печатный кольцевое уплотнение контура Опора (PK2) Кабельная елка (зигзаг) Газовый клапан SIT 845 SIGMA Эл.ignition-turbo 537ABC-IP Fan GR Датчик давления HW Насос NFHUL 15 / 5-1-CRF Печатная схема 24KXV Печатная схема — дисплей Газовый клапан VK4105 G1146B Передняя панель Панель управления Ручка шпинделя Ручка газа Теплообменник Теплообменник Электрод розжига Устройство контроля пламени Жгут генератора Мембрана + давление скользящей штанги Мембрана + давление скользящей штанги Управляющее давление 4,65

6 Крышка водяного клапана Водяной клапан 11L Водяной клапан 14L Селекторный шпиндель 11L Ось селекторного шпинделя 14L Газовый клапан G Газовый клапан G Газовый клапан G Газовый клапан G Шаговый двигатель G MOTEUR SERVO GAZ G Жгут интерфейса устройства Печатная схема 15-18 кВт Электронная плата 21-24 кВт Плата управления ST Плата 6-8 для KTZ, KOZ- v Насос UPS25-40 / Pump UPS 15-60, 130 Grundfos Pump RS 15/6 3 PR Pump UPS 15-50, 13-AOS — Вентиляционный насос RSL 15 / Насос UPS15-60 / 130-AO скорость вращения вентилятора скорость вентилятора скорость вентилятора II Вентилятор RLG 108/0042 A Контактор ISCH 24A Переключение часов Электронное управление-ineco Electronics control -ineco газовый клапан SIT NOVA Газовый клапан SIT NOVA Flame supervis.устройство BD1007-дымоход Электроника control-protherm Устройство контроля пламени CD1005-turbo Устройство контроля пламени AD1009-дымоход Устройство контроля пламени 503EFD-дымоход Прибор контроля пламени Устройство AM1025-дымоход Прибор контроля пламени BM1007-дымоход Устройство контроля пламени CD1005-турбонагнетатель Темп. датчик A2002B-погружение Темп. датчик C2008B-погружение Темп. датчик B1002B- к разъему Темп. датчик 1016-к поверхности Форсунка 0,68-LPG-SD Охлаждение стержня Газовый клапан 36E16S Газовый клапан N2005B-NG Газовый клапан Q2002-NG Газовый клапан C1009-NG, газовый клапан LPG SIT Газовый клапан SIT Газовый клапан VK4005 G Реле давления воздуха C6065A Змеевик FO Coil FO Теплообменник d.h.w Накопительный водонагреватель 30 л — D250 мм Накопительный водонагреватель 45 л Накопительный водонагреватель 45 л SANICELL Накопительный водонагреватель 100 л Накопительный водонагреватель 100 л OKC Накопительный водонагреватель 90 л Теплообменник ГВС. E6N / Теплообменник — отопление 35 кВт Теплообменник — отопление 24 кВт Теплообменник — отопление 24 кВт Элемент котла — левый Элемент котла — правый

7 Элемент котла — средний Теплообменник — обогрев TLO 6elem Теплообменник — нагревательный Элемент котла AG — левый Элемент котла AG — правый Элемент котла AG — средний Расширительный бак — обогрев 6л Расширительный сосуд — обогрев 6л-3/8 «Расширительный сосуд — обогрев 10л Клапан сброса давления 300кПа Трехходовой клапан P362A E Анод магниевый 21×430 T3 / 4-дюймовая мембрана (SNAV3324) с комплектом — PFVCR Гидравлический блок — выход Мотор — 3-ходовой клапан Термометр — белый Датчик расхода d.h.w Термостат — медленный Термостат — быстрый 3контакт Термостат — медленный 0-40 C Термостат — быстрый Термостат — медленный 3контакт Предохранительный выключатель Масляный насос Фланец DN Теплообменник — нагрев 50 TEKNA Газовый клапан SIT SIGMA Автозапуск. control 537 ABC Горелочная трубка Печатная схема ST6-8 E Теплообменник ГВС. E6N / Теплообменник — отопление BIASI 7elem Печатная схема ST Теплообменник — битермический Расширительный бак — отопление 5л Газовый клапан SIT Эл. Розжиг-дымоход.537ABC-IP Устройство контроля пламени AM1058-дымоход Вентилятор GR Переключение часов — цифровой Блок гидравлики Jaguar — выход Печатная схема 24KXVJ Печатная схема 80E TB Печатная схема 80E TC Печатная схема 24BXV Печатная схема 24KXO Насос Насос Кабельное дерево 23BTVE Печатная схема 24KXV LINEA Теплообменник — отопление 12 кВт Блок гидравлики S40 — вход Теплообменник — отопление NUOVA 7el Газовый клапан SIT G3 / Клапан 3-ходовой SF25M1S -L Газовый клапан SIT UK Ручка ТЕПЛООБМЕННИК Печатная плата Зажим интерфейсной платы Уплотнительное кольцо 15.1x Электронный блок 9-12кВт Электронный блок 15-18кВт Электронный блок 21-24кВт Электронный блок 9-12кВт Электронный блок 21-24D Электронный блок 80KLOI

8 Распечатать. Печатная плата MOD V Печатная плата 80KLO Конвектор нагревательного элемента 1 кВт Конвектор нагревательного элемента 1,5 кВт Конвектор нагревательного элемента 2 кВт Плата управления для газа b. K Плата управления газом b. K Плата управления для 50STO Плата таймера для 50SOO Электронная плата KTO-H, KOO-H Плата дисплея DIS Board LED5 в 1.0 для KXO v Линейный потенциометр 10K Электрод зажигания Электрод зажигания для KLO Электрод зажигания для PLO Электрод ионизации Электрод ZE Уплотнение — вентилятор Реле Eberle A 48V Реле Eberle A 12V Переключатель цепи, большой белый Переключатель (неисправность) Тепловой предохранитель Регулятор ELTH-термостат mv газовый клапан СИТ Ign. контроль chim.s4560b Коннектор с кабелем к SIT Пьезо-воспламенитель NOVA Термопара 55 мм, M9x Термоэлемент 820 мВ Катушка Пилот горелки NOVA для пилота горелки PLO 820 мВ Трубка форсунки-горелки PB 1,7 мм Держатель стержней Держатель стержней «U» Дымовая шляпа 20PLO, KLO Дымовая шапка 30 PLO, KLO Glass — тальк Расческа.клапан (VK4105Q2010B) PB Газовый клапан VR4605 CB Газовый клапан VR4605 DB Дифф. реле давления — навоз Термостат для дымовых газов C Термостат для дымовых газов — золотистый Термостат-бим нереверсивный 95C Модулятор MD V Электрическая коробка с газовым клапаном Змеевик с модулятором () Модулятор Hon.-cont.reg.-NG Воздухоотводчик 3 / шар клапан 3/8 «Шаровой угловой клапан 3 / Обратный клапан 3/4» теплообменник ГВС — теплообменник ГВС C Расширительный бак 7 л Расширительный бак 7 л 3 / Расширительный бак 10 л Предохранительный клапан 250 кПа 1/2 «Предохранительный клапан 1/2» -1/2 дюйма 250 кПа, Saf.клапан 250кПа1 / 2 «-1/2» выход Saf. клапан 300 кПа1 / 2 «-1/2» MTR Ямка датчика температуры — короткая яма датчика Уплотнение — напорный бак 40 л 186 мм C.-i. элементы соединяются. BIASI Микровыключатель — трехходовой клапан 5,62

9 Крышка для трехходового клапана MPMV Привод Контакты SQX Распределение горячей воды — K Распределение горячей воды — II Распределение горячей воды — S Вход CW — KTV, KOV Выход Hydroblock S11 Гидроблок — вход S15 Микропереключатель — гидроблок Манометр без логотипа — белый Датчик давления Термостат медленный, золотые контакты Emerg.термостат — золотые контакты Термостат (антифриз) Термостат бим. нереверсивный. 105c Микровыключатель-расходомер Датчик пламени (3069) Трансформатор — розжиг (3520) Автоматика LGB-горелка (3015) Мембрана — комплект — PFVCR Проволока электродов Q125 Провода электродов Q129 Анод B200Z (040168) Горелочная труба — PEVEKO Уплотнение к трубке A, B (x10) Эл. блок 120 СООС Эксп. сосуд 10L-1/2 «Модуль змеевика SIT 824 / Предохранительный клапан 3/4» ZB Auto.ign. control-turbo S4565CM1039B Дисплей KLZ v Фланец резервуара для воды 45 (…) Набор проводов J Блок KXV15-входной Блок KXV15-выход Провод — Q Датчик расхода CW Аналоговый таймер Блок-вход Провод Z Управляющая головка TUV () Мембрана ГВС ( U 0024) Впускной клапан () Табло TC Реле давления воздуха Передняя крышка KTVJ Провод Z WIRE 24 BOV WAY VALVE Расширительный бак 5L-W СТЕРЖЕНЬ ОХЛАЖДЕНИЯ 205 мм Датчик до поверхности D 13-15 мм Демпфер тяги D126 BOVE РАСШИРИТЕЛЬНЫЙ СОСУД 2L КОМПЛЕКТНАЯ ПАНЕЛЬ Погружение датчика SO WIRE Q Расширительный бак 10L-W Термоманометр TG Automatics SIT 577 DBC Sigma Газовый клапан SIT 848 Сигма датчик Холла () Расширительный сосуд 13S Автоматическое управление зажиганием S4565AM1074B Автоматическое управление зажиганием S4565CM1047B Плата управления 30KKZ Датчик SO Датчик SO Анод 33×200 / M8 () 15.07

10 Плата дисплея PL Fan RG 128 / Газовый клапан MULT.VRB25PA B + B H-L Термостат bim. реверс. 95 C Нагревательный элемент NM 3 кВт с крышкой Тепловой элемент NM 6 кВт с крышкой Газовый клапан Удлинитель SIT Анод к котлу 45 л Насос SANICELL NFSL / PREMIUM-3-CRF Эл. коробка для насоса WILO Плата коммутации ELKOT Плата коммутации ELKOT4-15 / 18кВт Плата коммутации ELKOT4-9 / 12кВт Трансформатор TQ031A27 SIEMENS Коннектор-эл.мотор-блок S Датчик протока Плата управления 24KXV Рампа горелки 28кВт DIN Плата управления для 50SOO V Автозапуск.управление CM1013m Термопара 820 мв Кран шаровой 1 / 2-3 / 4 угол — газовый Термостат бим. реверс. Приямок датчика 80 C Трубка-выход резервуара KXZ v Вход гидроблока S11 Уплотнение 34x15x2 (x10) Провод электродов Q124 Предохранительный клапан 1/2 «ZB Провод Q Датчик расхода — механический Расширительный бак 7L-3 / Реле давления воздуха HC Реле давления воздуха Fh2656B Термостат 3 продолжительно медленный IMIT Exchnger 24kW 3 + 1 / Поставка 30 KKZ Дисплейная панель — J Регулятор автоматического зажигания S4560B1055B Катушка для SIT SIGMA 840,843, газовый клапан SIT 843 SIGMA G3 / Газовый клапан SIT SIGMA Обратный клапан — пластик Насос NFSL12 / 6 HEP Fan GR Вентиляторное уплотнение Set-casc.контроллер-E KROMSCHRODER Электронная пластина 3-6кВт Электронная пластина 18-15D Электронный блок POV v Электронный блок POO v Электронный блок 50 SOO v Электронный блок TLO Электронный блок 80 KLRI Электронный блок 30,50 PLO Электронный блок 50 STR Электронный блок 50 STO Электронный блок 120 СОО Электронный блок 21-24кВт D Плата встраиваемая LED6 V Электронный блок 100E Электронный блок 24KTV v.12-ii Электронный блок 24KOV v.12-ii Электронный блок 12KOO-MORA Эл. block 28KTV Плита конвектора Нагревательный элемент конвектор 0,5кВт Доска для газовых котлов типа S Плата управления газом b.S 55.93

11 Плата контроллера сопротивления Плата управления для газа b. Плата управления EKO для платы «50STR» LED 1 ПРОДАНО Плата LED4 в 1.0 для KXO v Плата фильтра EMI Кабель ионизации Эл. блок для подключения котла Плата управления для 80KLR V Электронная плата для KLZ-V Панель управления KLO — ступенчатый Кабель 2 + 1 жила (флексо) Предохранитель T 80MA Стеклянный предохранитель 160MA T / Стеклянный предохранитель 1A T / Предохранитель T1,6 A 5x Сетевой предохранитель Патрон предохранителя Проблесковая лампа — оранжевая H8580AB Проблесковая лампа — красная Проблесковая лампа — прозрачная H858HB Проблесковая лампа — зеленая Проблесковая лампа — оранжевая — PL Проблесковая лампа — красная — PL Рефлекторный светодиодный диод 5 мм Красная заглушка для диода Зеленая заглушка для диода Соединительное пространство Насос UPS 25- 40, 180 Grundfos Pump UPS 40-60 / 2F 220V Трансформатор 13V 13VA Трансформатор 38V Шумоподавляющий фильтр Ign.электрод — пилотная горелка Электрод розжига — комплект зажигания. электрод ZE Ионизационный электрод IS 066-II Свинчивание-Grundfos- пара Кольцо вентилятора D Кольцо вентилятора Переходник вентилятора Адаптер вентилятора Al 60x2x Кольцо вентилятора D Кольцо вентилятора D Кольцо вентилятора D Кабель ионизации VN- 40,50 KLO Ign. Кабель ВН- 80КЛР-А, КЛО-А Игн. Кабель VN- 80KLR-B, KLO-B VN-ionis.cable- 80KLR-A, KLO-A Кабель зажигания VN для KLZ Кабель заземления для KLZ Ионизационный кабель VN для KLZ Защитный термистор FA + кабели Рабочий термистор FA + кабели Втулка AL GP 13, Втулка AL GP Втулка AL GP Кабельная втулка 9 мм Кабельная втулка 3 отверстия Кабельный зажим F 1202 KWS — Реле включения Eberle A Реле Eberle A Relay Finder 2W-5A, 230 В Кулисный переключатель T8600VB BLK / BLK Переключатель лето / зима Сетевой выключатель 0-I -PL Переключатель — функциональный переключатель Переключатель зеленый, маленький Переключатель света 8.17

12 Сетевой выключатель Переключатель ASF 32 / 4E Микровыключатель 1-полюсный Переключатель сброса — 1-полюсный Переключатель сброса — 1-полюсный — PL H8651VB BLK Розетки Faston 6,3 мм Ответная часть 6 полюсов — 6,3 мм Клеммная колодка Пузырь из 1-полюсных переключателей Автоконтроллер — Delta 23B Auto ign. управление S4565AM1017B m Разъем — автоматическое управление INECO Гнезда-автоматическое управление подключением Контакты для подключения автоматического управления (x5) Разъем-автоматическое управление INECO Пломба — винт к коннектору. NOVA Seal — винт к кон. Кабель NOVA мм NOVA Винт с конусом 6 мм Крышка контроля пламени Крышка контроля пламени — IP Резиновая прокладка — крышка (x10) Корпус прерывателя термопары Прерыватель термопары.-con Уплотнение кабелей VN B IP44 (x10) Панель управления LG-96x Глухой фланец LG-96x Датчик температуры к карману Клеммная крышка RSD Уплотнение — втулка эл.коробки -IN (x5) Силиконовый шланг к маностату Шаровой кран 1/2 «- газ (IN-AUS) Нагнетательный колодец Горелка Polidoro — 24 кВт Горелка кВт Горелка Polidoro — 12 кВт Пилотная горелка 526F / Горелка — трубка для котла ci Горелка 16 SLO Горелка 18 рукава Инжектор для NG NP Инжектор для PB NP Инжектор для трубы горелки 3, 2 мм Форсунка для трубки горелки 2,8 мм Форсунка-трубка горелки 2,65 мм Держатель охлаждающего стержня Держатель Форсунки G 27.2-пилотная горелка Форсунки для NG 1,07 для SD Форсунки для NG 1,40 для SD Крышка камеры сгорания 24-v.12 Вход газа в газовый клапан Вход газа в клапан III KXZ Подключение газового клапана к горелке Вход газа к клапану 20- 30PLO Вход газа в клапан KTXI Вход газа в клапан линейный KOXI Вход газа KTV, KOV- v Вход газа в клапан A2-50SOO Вход газа в клапан B2-50SOO Фланец — вд. отверстие T v Уплотнение клингерит-стекло 50x40x0,5 (x5) Вентилятор металлический лист (12-24кВт) Чувствительная трубка — вентилятор Датчик давления-гребень. камера Держатель вентилятора-v Уплотнение-гребень.крышка камеры 24T v Comb. клапан (VK4105N2013B) PB

13 Термостат bim. реверс. 65 C Термостат bim. реверс. 85 C Двусторонний нереверсивный термостат. 65 C Двусторонний нереверсивный термостат. 80 C Двусторонний нереверсивный термостат. 85 C Двусторонний нереверсивный термостат. 90 C Регулировочный винт с матрицей Пружина — природный газ Пружина — пропан. бутан Прямой фланец — газовый клапан Прямой фланец — удлиненный Прямой фланец Угловой фланец — газовый клапан Угловой фланец Угловой фланец + матричный модуль 3/4 «Прямой фланец + матрица 3/4» Разъем для модулятора b Con.-составной модулятор Hon.-cont.reg.- PB Modulator Honeywell — PB Катушка к модулятору l-004-ng Катушка с модулятором-005-pb Разъем для модулятора SIT Колпачок для контроля дымовых газов Шланг армированный 3/8 «-3/4» 200 мм Воздухоотводчик 1/4 «Шаровой кран 1/2» Шаровой угловой клапан 1 / Шаровой кран 3/4 «со сливом Дренажный клапан 1 / Обратный клапан 1» Заглушка G 5/4 «II Заглушка 1/2» пластик ВИНТ VE4302-1 / 2 «Винт VE / 4» Предохранительный клапан 0,63 МПа 1/2 «Предохранительный клапан 0,63 МПа 3/4» Клапан БАЙПАСНЫЙ Прямой клапан VVF21.80-ходовой клапан VXF без привода Ямка датчика температуры — длинное Уплотнение — бак теплообменника 30л Зажим для теплообменника Штифт с резьбой М10-3 сек. Штифт с резьбой М10-4 сек. Штифт с резьбой М10-5 сек. Штифт с резьбой М10-6 сек. Штифт с резьбой М10-9 сек. Гайка к шпилькам. 5/4 «Заглушка G 5/4» с удлинителем Уплотнение 58×43-2 (x5) Шпилька с резьбой M10x240-3sect Штифт с резьбой M10x325-4sect Штифт с резьбой M10x407-5sect Штифт с резьбой M10x492-3sect Стопорное кольцо (MPMV34) Сканер дисковый (MPMV3310) Эл.коробка — крышка трехходового клапана Тефлоновое кольцо (MPMV 3315) Тефлоновая прокладка (MPMV 3318) УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (MPMV 3325) (x10) Пружина датчика безопасности TG Пружина датчика — к приямку Вход 3/4 «CW — с входом DHW CW — II с ГВС Вход CDW в бак II Вход CDW в бак «P» 9,45

14 Вход CW — Ввод — с ГВС Выход горячей воды — с ГВС Выход ГВ II-ГВС Выход ГВС из бака Выход ГВС из бака II Выход из ГВС из резервуара «P» Выход ГВС в ГВС Выход горячей воды из резервуара Выход горячей воды из резервуара.II Отвод ГВ из расп. III Выход ГВ из вн. KXO HW отвод из расп. III KXZ Exch.-DHW-GB подключение. K Exch.-ГВС-GB подключение. S Exch.connect. — ГВС CW-соединение. -ГВ-IN CW ввод -выд. -Выб. II-KXZ Выход HW KTV, KOV Выход HW- KTVI, KOVI Выход HW KTOI, KOOI CW вход — II KTO, KOO Вход CW — KTZ, KOZ Вход CW — KTZ, KOZ Выход HW KTO, KOO Выход HW II. KTO, KOO Резервная труба Вход горячей воды в резервуар Вход горячей воды в резервуар II Вход CW в теплообменник — IN Вход CW в расширительный бак Выход HW из exch.- Выход KXVI HW из наб. — выход KXOI HW из расп. — отвод ГВ 12А от зам.-50стр, ст.отвод-отл.и-50стр, ст.ввод-обмен. II-50STR, СТО CW ввод-обмен. -50SOO Трубка — пандус 18 мм — короткий вход по часовой стрелке — KTVI, KOVI Трубка расширительного бака Трубка Трубка 3-х клап. KXV v Трубка-вытяжной насос KXO v Трубка-выход из exch.kxo v Exp. сосуд трубка КТЗ, КОЗ в Трубка-эксч.-гидробл. KXZ v Трубка — вход водонагревателя KTZ, KOZ v Трубка ГВС KOZ v Трубка DCW — KOZ v Байпасная труба KTZ, KOZ v Выход ГВС из напр. DHW-KLZ Hydroblock-S03-input Hydrobl.№ DHW-S08 — впускная байпасная труба Соединительная труба A Соединительная труба B Зажим для микровыключателя Зажим для байпаса Зажим для трубы A, B Зажим к блоку электромотора Уплотнение OR 2068 (x10) Уплотнение OR 2056 (x10) Уплотнение OR 2050 ( x10) Манометр без логотипа — черный Термостат RAK (L&G) Термостат защиты от замерзания-2455r Термометр с мамометром TG Pad TG Обратный обратный клапан 1/2 «12mmdr 4.39

15 Обратный обратный клапан TG 1/4″ Электрический шкаф (MPMV15 / 1 ) Ручка TG II Ручка D Ограничительный винт TG Ограничительная пружина TG Ручка TG 0-90 C Ручка к конвектору Зажим — капилляр термостата Зажим 28 — капилляр термостата Капиллярная пружина 1 «Зажим C — капилляр термостата Диаметр держателя термостата 18 мм Держатель термопредохранителя II Ручка управления — D Шпиндель ручки управления — D Зажим термопредохранителя II Зажим 46×0,5, форма C Пружина термостата Зажим датчика резервуара Крепление — пластмассовое Уплотнение — поток газа (x5) Втулка I мм Уплотнение klingerit 30x20x2 (x10) УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 50X2 — СИЛИКОН (x5 ) УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 60X1-OK1 (x5) УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 17,6X2,3 — СИЛИКОН (x10) Уплотнительное кольцо 18×3,5 (x10) Уплотнительное кольцо 22,4×2,65 (x10) Уплотнение 134x98x14, Уплотнение 27x18x3 Gu (x10) Уплотнение 30x22x2 (x10) Уплотнение 15x8x2 (x10) Уплотнение 51x41x4 (007172) (x5) Уплотнение 24x15x2 Gu (x10) Уплотнение клингерит 60x40x2 (x5) Уплотнение клингерит 60x40x2 IT 200 (x5) Уплотнение клингерит 70x50x3 (x5) Уплотнение клингерит 132x88x Стеклянный трос 5×5 — уплотнение Упаковочный шнур — 15x Упаковочный шнур — самоклеящийся Колено 1/2 «Колено цинковое 3 / 4 «Поперечный переход — IN фланец Овальный 6/4» -318 Угловой фланец DN15 R Ниппель 3/4 «латунь Exch.вилка — погружной подборщик Заглушка 1/2 «Clock Форсунка горелки 0,85 мм-60 градусов Форсунка горелки 1,25 мм-60 градусов Ротор — 12 разрезов (1061) Ротор — 4 разреза (1013) Держатель форсунки (3624, 1052) Пластиковое соединение- горелка Автоматика к горелке (3026) Двигатель AEG к горелке (3408) Клапан DSV.2 (3649) Трансформатор — зажигание (3514) Масляный насос (3933) Электрод розжига — двойной Масляный насос (3937) Уплотнение — фланец к HVS 5 (1026) Магнитный клапан (4000) Шланги горелки HVS 5.1, Масляный шланг котла (4077) Воздушная заслонка (1018) 8,68

16 Вентилятор (1023) Кабель зажигания (1014) Датчик пламени (3005) Автоматика LOA-к горелке (3025) Двигатель AEG к горелке (3401) Трансформатор — зажигание (3513) Трансформатор — зажигание (3515) Датчик давления LGW (3675) Электрод зажигания (4154) Фланец R1 / 2 «MB 405/407 (3600) Магнитный клапан AS (4016) Конденсатор 4 мф (3405) Расческа.камерный утеплитель. — зад Дым шапка изол. 20 KLO, PLO Изоляция SK 184x Изоляция SK 320x Быстрая установка 3,9мм Держатель термостата дымовых газов Соединительный комплект KTVI, KOVI Пластиковая рамка EL Пластиковая рамка PL Пластиковая рамка LI, 120 SOR, SOO Крышка KLO Панель управления PLO — пластик Эл. ящик — PLO, KLO-пластик Держатель горелки 30KLO Держатель горелки 20PLO Эл. коробка — для балки GB-IN «L» -20-30PLO, KLO Накладка лицевая 40,50 KLO, PLO v L эксп. Держатель сосуда — верхняя Соединительная диагональ — Крышка панели управления KOVI — v Защитная пластина к горелке v Узел крепления — распорка Держатель горелки 30 KLZ Oper.панель-для KXVI Oper. панель-для 50STR-H Панель управления LG-96x Опер. панель КЛО v.11 — ступенчатая опер. панель — для KXV v Oper. панель — для KXO v Стекло дисплея Электрический ящик для NL-NO Arbor — M Зажимная пружина 16 мм Зажим герметичной крышки камеры Держатель горелки 30P v.11 varn Держатель горелки 20PLO v Держатель горелки 30KLO v Держатель горелки 30PLO v Держатель горелки 50PLO v.11 варн Горелка сварная варн. 30 TLO Варн при сварке горелки 50 TLO Изоляция горелки 20 PLO Изоляция горелки 20 KLO v Изоляция горелки 30 PLO Изоляция горелки 30 KLO v Изоляция горелки 30 PLO v Изоляция горелки 40 TLO Изоляция горелки 40 KLO v Изоляция горелки 50 TLO Изоляция горелки 50 KLO v KERANAP 50KLO v Изоляция спереди 30 PLO Изоляция спереди 50 TLO Изоляция выключателя 30 PLO KERANAP 165x Изоляция 185x

17 KERANAP 195x Изоляция 204x KERANAP 215x KERANAP 215x KERANAP 245x Изоляция SK 300x KERANAP KERANAP Wire — F040 KZ Wire Set Q009 80E (PCG) Предохранитель F 0,8A Предохранитель F 100 MA / Стеклянный предохранитель 1,25A Трубчатый предохранитель 500MA Кожух линейного предохранителя — PL PF Нагревательный элемент 2 кВт Диффузор с вентилятором Камера сгорания 24-v Отвод дымовых газов 24T-v Дымовой колпак 20PLOS , TLO Smoke hat 30 PLOS, TLO Smoke hat 40 PLO, KLO Smoke hat 50 PLO, KLO Smoke hat 80 KLR, KLO Smoke hat 20 KLZ, TEKNA Smoke hat 30 KLZ, TEKNA Smoke hat 40 TEKNA Smoke hat 50 TEKNA Теплообменник NL 3 элемент s Теплообменник NL 4 элемента Теплообменник NL 5 элементов Теплообменник NL 6 элементов Теплообменник 16 SLO Теплообменник TLO 3 элемента Exch.PLOS — 3-х элементный Теплообменник TLO 4-х элементный CW вход-эксп. Резервуар-теплообменник. III Выход CW из бака II Крепежный зажим к S Заглушке 1/2 «- антифриз Матрица 3/8» MS low Гайка 3/4 «low Форсунка горелки 0,45 мм-60 градусов Форсунка горелки 0,60 мм-60 градусов Подставка для рамы конвектора — газовый котел — T v Крышка конвектора 0,5-1 кВт спереди Крышка конвектора 0,5-1 кВт сзади Крышка конвектора 1,5 кВт спереди Крышка конвектора 0,5-1 кВт сзади Крышка конвектора 2 кВт спереди Крышка конвектора 2 кВт сзади Вверху крышка 20-30PLO, KLO Верхняя крышка 20PLOS Верхняя крышка 30 PLOS Боковая крышка L 20,30 PLO, KLO Боковая крышка — R 20,30 PLO, KLO Задняя крышка 20 PLOS Задняя крышка 30 PLOS Крышка боковой панели R, L — GB Боковая крышка R PLO, KLO, KLR Боковая крышка L PLO, KLO, KLR Верхняя крышка 30 KLO, PLO v Крышка боковой панели «L, P» 24KTZ Крышка проточного нагревателя 23POP Задняя крышка 40 KLO, PLO v Задняя крышка 50 KLO, PLO v

18 Боковая крышка — L IN Верхняя крышка 20, 30 KLZ Задняя крышка 20,30 KLZ Индикация сигнализации Глухой фланец для рабочего.панель Боковая крышка — R 35 NL Боковая крышка L 35NL Передняя крышка NL Боковая крышка L 24NL Боковая крышка — R 24 NL Задняя крышка NL Крышка NL Боковая крышка — R 18 NL Боковая крышка L 18NL Боковая крышка — R 50 NL Боковая крышка L 50NL Верх крышка 35 NL Верхняя крышка 50 NL Верхняя крышка 18NL Верхняя крышка B Держатель горелки 120L Держатель горелки 120P Сварная деталь горелки лакированная Сварная деталь горелки варн. 30 PLO Изоляция горелки Изоляция горелки 50 PLO v Изоляция Задняя часть NOBASIL Изоляция NOBASIL верхняя часть Изоляция передняя Изоляция передняя Изоляция передняя Изоляция теплообменника 20 В Изоляция теплообменника 30 В Изоляция задняя часть Изоляция задняя часть Провод Q127 VJ Wire Q128 электроды Wire V035I Wire V048F Wire V048I Wire V080F Wire V080I Wire VN IP Wire VN 030Z — IP Wire VN 040I Wire VN 040Z Wire VN Wire VN Wire VN 060Z Wire VN 060I Wire VN 063Z Wire VN Wire VN 100IF Чугунный блок 20LI Боковая крышка — R 80 li Боковая крышка — L KLO v Боковая крышка — R KLO v Боковая крышка — L LI v Нижняя панель 24T Эл.крышка панели 40,50 TEKNA Верхняя крышка 20 KLO, PLO Верхняя крышка 24T Верхняя крышка 40 NL Изоляционная крышка 30 KLO v Изоляционная крышка 40 KLO v Изоляционная крышка 50 KLO v Изоляционная крышка 80LI Крышка панели 80KLO Крышка панели KLO, PLO 9.19

19 Передняя крышка 50 KLO v Передняя крышка 80LI Изоляция передней крышки 50 TLO Передняя крышка KLO v Comb. передняя крышка камеры Крышка камеры сгорания Гребн. передняя крышка камеры Задняя крышка 50 TEKNA Задняя крышка 80LI Несущая рама 12 KTZ v Несущая рама KOX v Несущая рама KTX v Средняя петля ниша Крышка-турбо передняя 50 STR, STO Дымовая шапка Дымовая шапка 120 SOR, SOO Дымовая шапка 20LI v Дымовая шапка 24 v Дымчатая шапка 24 В Дымовая шапка 30LI в Insp.отверстие расчески. камера Тепловой отражатель 20 LI v Теплоотражатель 30 LI v Капот электрокотла Газовая трубка 24 POX Газовая трубка 24 KXX Газораспределение 120 SOR, SOO Трубка 6320 мм Трубка Al 60x2x Трубка Cu D12x450 Трубка ГВС Cu D12x Трубка Cu вход 50 STR, STO Трубка Cu мощность 50 STR, STO Газовая трубка 50 STR, STO Газовая трубка Распределительная труба HW 120SOR, SOO-I Распределительная труба HW 120SOR, SOO-II Распределительная труба HW 12OSOR, SOO-III Труба DCW — PLO Tube CHW — 50 SOO Tube ГВС — PLO Вентиляторная трубка 50 STR Трубка-теплообменник 12 KTZ v Трубка-теплообменник 24 KTX v Трубка-насос.-насос 24 KXZ v Трубка теплообменника -I- 120 SOR, SOO Трубка теплообменника -II-120 SOR, SOO Трубка теплообменника -III-120SOR, SOO Трубка эксч.-гидробл. 12KTZ v Герметичная камера 24 KTX v Изоляционная защелка KLO v Вытяжной колпак KLO v Выход дымовых газов 50 STR, STO Полутурбо диффузор PT Ограничительный винт Крышка панели KLO, PLOv.13-plast Электроды 12,24 KXX Газосборник Срок. модуль KLO, PLO v.13-plast Гайка 1/2 низкая Гайка 3/8 низкая Панель 80E — пластик Пластиковая кабельная втулка Соединительный комплект 80E, 100E Рамка 257×97-EL, B100, NL-plast Пластиковая рамка (LI) 330x Пластиковая рамка ( PL) 344x Сокращение NL Exp.модуль КЛО, ПЛО в.13-пласт. 3,47

Инструкции по установке и обслуживанию Puma 80, 80e и PUMA 80,80C … · Номер детали 27/18810-03 Puma 80

Номер детали 27/18810-03Puma 80 — G.C. № 47 590 10

Puma 80e — G.C. Номер 47 590 11Puma Saver — G.C. № 47 393 01

Инструкция по установке и обслуживанию

Puma 80, 80e & Saver

Настенный, вентилируемый, герметичный комбинированный котел

ПРАВИЛА БЕЗОПАСНОСТИ ГАЗА (УСТАНОВКА И ИСПОЛЬЗОВАНИЕ) 1994 (с поправками).

В ваших собственных интересах и в интересах безопасности, все газовые приборы должны устанавливаться компетентными лицами в соответствии с вышеуказанными правилами. Неправильная установка оборудования может привести к судебному преследованию.

Полиэтиленовые пакеты, используемые для упаковки, представляют потенциальную опасность для младенцев и маленьких детей и ДОЛЖНЫ БЫТЬ УТИЛИЗАЦИИ НЕМЕДЛЕННО.

ОСТАВЬТЕ ДАННУЮ ИНСТРУКЦИЮ ПОЛЬЗОВАТЕЛЮ ДЛЯ ИСПОЛЬЗОВАНИЯ В БУДУЩИХ ЗВОНКАХ

Только для природного газа (G20) при 20 мбар Для использования в GB и IE

ВАЖНО ПРОЧИТАЙТЕ ДАННУЮ КНИГУ ПЕРЕД УСТАНОВКОЙ, ЭКСПЛУАТАЦИЕЙ ИЛИ ОБСЛУЖИВАНИЕМ

2Технические данные…………………………………………… ………… 3Введение ………………………………. …………………………. 4Дополнительные опции …………….. ……………………………………… 5

1. Требования к установке …………………………….. 81.1 Общие сведения ………. ……………………… 81.2 Расположение котла ………………. …………………. 71.3 Вывод дымохода и воздуховод ………………….. … 101.4 Подача воздуха…………………………………………… . 101.5 Руководство по системным требованиям ……………… 111.6 Подача воды из сети ………………… ………. 121.7 Установка в существующую систему …………… 121.8 Зоны с жесткой водой …………… …………………… 121.9 Кривая производительности насоса …………………. ….. 131.10 Электроснабжение …………………………………… 141.11 Свободное пространство вокруг прибора …………….. 15

2. Установка котла………………………………………… 162.1 Распаковка. ………………………………………….. 162.2 Подключение газа ……………………………………. 172.3 Подача горячей воды. ……………………………………… 172,4 кан. Поставлять …………………………………………. 172.5 Клапан сброса давления ……………………………. 182.6 Подключение прибора …….. ……………………… 18

3. Ввод в эксплуатацию …………….. …………………………….. 193.1 Электрический монтаж …………………….. ………. 193.2 Газовая установка ………………………………. ……. 193.3 Начальное освещение …………………………………. …… 203.4 Регулировка давления газа ……………………… 213.5 Продукты измерения сгорания ……. 223,6 Расход ГВС …………………………………. 233.7 Центральное отопление …. ………………………………… 233.8 Контроль температуры …….. ……………………. 233.9 Устройства защиты бытовых приборов …………………. 233.10 Повторная установка Внешний корпус …………………………………. 243.11 Передача пользователю … …………………….. 24

4. Сервисное обслуживание ……………… …………………………………….. 25

5. Порядок Техническое обслуживание ………………………………… 265.1 Снимите переднюю белую крышку. ………………. 26 5.2 Снятие базовой панели ……………………… ……… 265.3 Снимите крышки воздушной коробки…………………… 265.4 Снятие блока вентилятора …………………. … 26

5.5 Снятие кожуха дымохода ………………………….. 265.6 Снятие камеры сгорания. Чам.

Передняя панель ………………………………………. …. 265.7 Осмотр и очистка котла ………………. 265.8 Снятие горелки …………… ……………… 285.9 Регулировка давления газа ………………………. 285.10 Герметичная система центрального отопления ……….. 285.11 Другие компоненты……………………………….. 28

6. Замена компонентов …… ………………………… 306.1 Термостат перегрева центрального отопления ……… 316.2 Dom. H / предельный уровень воды и термостат замерзания …… 316.3 Датчик и электрод зажигания …………………. 316.4 Датчик и провода зажигания ….. …………………. 316,5 Свинец искрового зажигания …………………… ………….. 316.6 Термопара ……………………………. ………… 316.7 Горелка …………………………………………………. 326.8 Форсунки ………………. ……………………………… 326.9 Газовый клапан ……….. ………………………………….. 326.10 Регулирующий клапан …… …………………………….. 326.11 Первый электромагнитный клапан ……….. …………………….. 326.12 Второй электромагнитный клапан ……………….. ………… 326.13 Уплотнение корпуса …………………………….. …………….. 326.14 Центральное отопление и переключатель котла …………… 356.15 Электронные панели управления………………………. 356.16 Реле давления воздуха ………………. ………………. 366.17 Вентилятор ……………………….. ……………………………. 366.18 Уплотнения вентилятора …………. …………………………………. 366.19 Датчик температуры ГВС и ЦО …. ….. 366.20 Манометр …………………………………… .366.21 Реле протока ГВС ……………………… 376.22 Микропереключатель (Реле протока ГВС) ………. …… 376.23 Насос ………………………………………………….. 376.24 Переключающий клапан ………………. ……………………… 386.25 ГВС расширительного бака ………………. ……… 396.26 Расширительный бак CH ………………………….. 396.27 Теплообменник .. ………………………………….. 406.28 Автоматический воздухоотводчик ….. ……………………………. 406.29 Клапан сброса давления ………… …………………. 406.30 Реле давления воды …………………… …….. 416.31 Сборка трансформатора …………………………… 416.32 Смотровое стекло с фиксирующей рамкой ……………. 41

7. Принципиальные схемы — постоянный пилот ……… 42/458. Принципиальные схемы — электронные ……………… 46/499. Краткий список запасных частей ………………………………….. 50/51

ПРАВИЛА БЕЗОПАСНОСТИ ГАЗА (УСТАНОВКА И ИСПОЛЬЗОВАНИЕ) 1994 г. (С поправками)

Устройство должно устанавливаться и обслуживаться компетентным лицом в соответствии с вышеуказанными Правилами.

Установщики, зарегистрированные в Великобритании «Corgi» (включая регионы British Gas), проводят работы в соответствии с безопасными и удовлетворительными стандартами.

Неправильная установка оборудования может привести к судебному преследованию.

Соблюдение Правил отвечает вашим интересам и интересам безопасности.

Технические данные — стр. 3

Тепловая нагрузка: макс. 30,0 кВт (102,350 БТЕ / ч) Диапазон расхода (только для системы кондиционирования) 22,5 кВт (76760 БТЕ / ч) Мин. 14,4 кВт (49 130 БТЕ / ч)

Тепловая мощность: макс. 24,0 кВт (81 880 БТЕ / ч) Диапазон значений (только для теплоносителя) 17,2 кВт (58 680 БТЕ / ч) Мин. 10,4 кВт (35 480 БТЕ / ч)

Полный расход газа 2.86 м / час 101 фут / час

Давление на входе 20 мбар (18-25 мбар) Давление в горелке Макс. (Макс. Настройка на газовом клапане) 15,0 мбар (6,0 дюймов вод. Столба) Диапазон значений (только для CH) Минимум 8,3 мбар (3,3 дюйма вод. Столба) (устанавливается электронным способом) 3,5 мбар (1,4 дюйма вод.

Пилотная горелка Bray AB 1920 Основная горелка Bray AB 24081M

Регулирующий газовый клапан: SIT Controls (80) Nova 825 (0.825.013) Inc. 2-й электромагнитный клапан (0.007.406) Inc. Модулятор — 28 В. DC. (0.007. 413)

SIT Controls (80e / Saver) Nova 827 (0.827.127) Inc. 1-й электромагнитный клапан (0.007.424) Inc. 2-й электромагнитный клапан (0.007.406) Inc. Модулятор — 28В. ОКРУГ КОЛУМБИЯ. (0,007.413)

Форсунка горелки 3 выкл.

Электропитание 230 В ~ 50 Гц Номинал предохранителя — внешний 3A

Масса в упаковке 58,5 кг (129 фунтов)

Содержание воды C.H. 1,85 литра Соединение для подачи газа 1/2 «газовый кран B.S.P.F. Входное соединение ГВС 15 мм изолирующий клапан сжатия Выходное соединение ГВС 15 мм Медная труба Подключение потока Изолирующий клапан сжатого воздуха 22 мм Обратное соединение C.Запорный клапан сжатия 22 мм. Предохранительная выпускная труба Медная труба 15 мм

C.H. Герметичная система Максимальное рабочее давление 2,5 бар 36,3 фунта / дюйм Минимальное рабочее давление 0,5 бар Расширительный бак 7,25 фунта / дюйм 10 л. Давление предварительной зарядки 1,0 бар 14,5 фунта / дюйм Максимальное повышение температуры в бойлере 30C Температура подачи центрального отопления Макс. Нагрузка 79C

Мин. Нагрузка 85C Температура обратки центрального отопления 68C (номинальная) Расход ГВС 35C Повышение 9,8 л / мин 2,16 галл / мин Расход ГВС 45C Повышение 7.6 литров в минуту 1,67 галл / мин Температура ГВС: Макс 65 ° C

Мин 45 ° C Макс. Давление 10,0 бар 145,0 фунт / дюйм водяного столба Мин. Рабочее давление (динамическое) 1,0 бар Расширительный бак 14,5 фунта / дюйм ГВ. Давление предварительной зарядки 3,5 бар 50,8 фунта / дюйм

Введение — стр. 4

Образцы комбинированного котла Puma были исследованы Gastec, уполномоченным органом Нидерландов. Линейка сертифицирована на соответствие основным требованиям Директивы по газовым приборам 90/396 / EEC, Директивы по низковольтному оборудованию 72/23 / EEC и демонстрирует соответствие Директиве по электромагнитной совместимости 89/336 / EEC, и поэтому им разрешено иметь маркировку CE.

Устройство было протестировано и одобрено WRc в соответствии с требованиями G3 и L Строительных норм и правил водоснабжения — утвержденные продукты.

Котлы Potterton Puma — это полностью автоматические, настенные комбинированные котлы с вентилятором и закрытым помещением, предназначенные для работы только на природном газе. Ассортимент включает постоянные пилотные и электронные версии мощностью 34 кВт и 29 кВт (100 000 БТЕ / ч).

Модели 80, 80e и Saver автоматически регулируют мощность центрального отопления от 24 кВт (81 880 БТЕ / ч) до 10.4 кВт (35 480 БТЕ / ч) в соответствии с требованиями системы.

Горячая вода для бытового потребления имеет приоритет над системой центрального отопления и мгновенно вырабатывается в приборе.

Комбинированные котлы предназначены для использования только с полностью герметичной системой с полным насосом. This h

Руководство по установке Centrala Termica Westen StarDigit

Высокоэффективные настенные газовые котлы. Инструкции для пользователя и установщика

Nagy hatsfok falra szerelhet gztzels kaznokFelszzerelsi sztzels 9000 Helszerelsi 9000

murale pe gaz cu randament ridicatInstruciuni pentru instalator i pentru utilizatorRO

2925.224.2 — RU ИНСТРУКЦИИ ДЛЯ ПОЛЬЗОВАТЕЛЯ

Уважаемый покупатель! Мы уверены, что ваш новый бойлер будет соответствовать всем вашим требованиям. Покупка одного из продуктов Westen соответствует вашим ожиданиям: хорошее функционирование, простота и удобство использования. Не утилизировать. этого буклета, не читая его: вы можете найти здесь очень полезную информацию, которая поможет вам правильно и эффективно управлять котлом.

Не оставлять части упаковки (полиэтиленовые пакеты, пенопласт и т. Д.).) в пределах досягаемости детей, поскольку они являются потенциальным источником опасности.

1. Инструкции перед установкой 32. Инструкции перед вводом в эксплуатацию 33. Ввод котла в эксплуатацию 44. Регулировка температуры центрального отопления (ЦО) и ГВС 55. Наполнение котла 66. Выключение котла 67. Газ смена 68. Длительный простой системы. Защита от замерзания 69. Сообщения об ошибках и таблица неисправностей 710. Руководство по обслуживанию 7

11. Общие сведения 812.Инструкции перед установкой 813. Монтаж котла 914. Размер котла 915. Монтаж дымоходов и воздуховодов 1016. Подключение к электросети 1417. Установка комнатного термостата 1518. Режимы изменения газа 1519. Информационный дисплей 1720. Настройка параметров 1921. Управление и эксплуатация устройств 2022. Расположение электрода зажигания и датчика пламени 2123. Проверка параметров горения 2124. Производительность / производительность напора насоса 2125. Подключение внешнего датчика 2226. Подключение внешнего резервуара для горячей воды и электродвигателя 3-ходового клапана 2327.Электрические соединения с устройством дистанционного управления 2428. Электрические соединения с зональной системой отопления 2529. Как очистить систему ГВС от известняковых отложений 2630. Как разобрать теплообменник ГВС 2631. Очистка фильтра холодной воды 2632. Схема котла 2733. Иллюстрированная проводка диаграмма 3034. Технические данные 33

СОДЕРЖАНИЕ

ИСПОЛЬЗОВАНИЕ ПЕРЕДАЧИ ДО ПОЛЬЗОВАТЕЛЯ

ИСПОЛНЕНИЕ ПЕРЕДАЧИ УСТАНОВКИ

Вестен заявляет, что эти модели котлов имеют знак CE в соответствии с основными требованиями Директивы по газу: 90/396 / EEC- Директива по эффективности 92/42 / EEC- Директива по электромагнитной совместимости 2004/108 / EEC- Директива по низковольтному оборудованию 2006/95 / EC

3925.224.2 — RU УСТРОЙСТВА ДЛЯ ПОЛЬЗОВАТЕЛЯ

Этот котел предназначен для нагрева воды ниже температуры кипения при атмосферном давлении. Котел должен быть подключен к системе центрального отопления и к системе горячего водоснабжения в соответствии с его характеристиками и выходной мощностью. Поручить установку котла квалифицированному сервисному инженеру и обеспечить выполнение следующих операций:

a) тщательная проверка что котел пригоден для работы на имеющемся газе.Для получения дополнительной информации см. Примечание на упаковке и этикетку на самом приборе.

b) тщательная проверка соответствия вытяжной тяги дымоходу; что терминал не заблокирован и никакие выхлопные газы других устройств не выводятся через один и тот же дымовой канал, если только дымоход специально не предназначен для сбора выхлопных газов, исходящих от более чем одного устройства, в соответствии с действующими законами и правилами.

c) тщательная проверка того, что в случае, если дымоход был подключен к уже существующим дымоходным каналам, была проведена тщательная очистка, так как остаточные продукты сгорания могут отойти во время работы котла и заблокировать дымовой канал.

d) для обеспечения правильной работы прибора и предотвращения аннулирования гарантии соблюдайте следующие меры предосторожности:

1. Контур горячей воды:

1.1. Если жесткость воды превышает 20 F (1 F = 10 мг карбоната кальция на литр воды), используйте полифосфат или аналогичную систему очистки, отвечающую действующим нормам.

1.2. Контур горячей воды для бытового потребления необходимо тщательно промыть после установки прибора и перед его использованием.

1.3. Материалы, используемые для контура горячего водоснабжения изделия, соответствуют Директиве 98/83 / EC.

2. Отопительный контур

2.1. новая система Перед тем, как приступить к установке котла, систему необходимо очистить и тщательно промыть, чтобы удалить

остаточной стружки, нарезанной резьбы, припоя и растворителей, если таковые имеются, используя подходящие патентованные продукты. Чтобы не повредить металлические, пластиковые и резиновые детали, используйте только нейтральные чистящие средства, т. Е. Некислотные и не щелочные.Для очистки рекомендуются следующие продукты: SENTINEL X300 или X400 и FERNOX для восстановления контура отопления. Использовать этот продукт строго в соответствии с указаниями производителя.

2.2. существующая система Перед тем, как приступить к установке котла, систему необходимо очистить и промыть от шлама и загрязнений

, используя подходящие запатентованные продукты, как описано в разделе 2.1. Чтобы не повредить металлические, пластиковые и резиновые детали, используйте только нейтральные чистящие средства, т.е.е. некислотные и нещелочные, такие как SENTINEL X100 и FERNOX для защиты контуров отопления. Использовать этот продукт строго в соответствии с указаниями производителя. Помните, что наличие посторонних предметов в системе отопления может отрицательно сказаться на работе котла (например, перегрев и шумная работа теплообменника).

Несоблюдение вышеуказанного аннулирует гарантию.

1. МОНТАЖ ПЕРЕД УСТАНОВКОЙ

Первоначальное зажигание котла должно выполняться лицензированным техником.Убедитесь, что выполнены следующие операции: а) соответствие параметров котла настройкам систем подачи (электричество, вода, газ). Б) соответствие установки действующим законам и нормам. В) надлежащее подключение к электросети и заземление. прибор.

Несоблюдение вышеуказанного аннулирует гарантию. Перед вводом в эксплуатацию удалите защитное пластиковое покрытие с устройства. Не используйте инструменты или абразивные моющие средства, так как вы можете испортить окрашенные поверхности.

В инструкциях должно быть указано по существу следующее: Это устройство не предназначено для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, либо с недостатком опыта и знаний, если они не находятся под наблюдением или не прошли инструктаж. — использование прибора лицом, ответственным за их безопасность. Необходимо следить за детьми, чтобы они не играли с прибором.

2. ИНСТРУКЦИЯ, ПРЕДВАРИТЕЛЬНАЯ ДЛЯ КОМИССИИ

4925.224.2 — RUУстройства, относящиеся к пользователю

3. ПОДКЛЮЧЕНИЕ КОТЛА

Рисунок 1

Чтобы правильно зажечь котел, выполните следующие действия:

Обеспечьте питание котла. openthegascock; нажмите кнопку и удерживайте не менее двух секунд, чтобы установить рабочий режим котла (см. раздел 3.2)

Примечание: если установлен летний режим, котел будет гореть только во время ГВС. требовать.

Чтобы отрегулировать температуру CH и ГВС, нажмите соответствующие кнопки +/-, как описано в разделе 4.

Предупреждение: Во время первоначального розжига, пока воздух, содержащийся в газовых трубах, не будет выпущен, горелка может сразу не загореться, что может вызвать блокировку котла. В таких случаях мы рекомендуем повторять процедуру розжига до тех пор, пока газ не будет подан в горелку, и нажимать кнопку r не менее 2 секунд.

ОБОЗНАЧЕНИЕ:

Работа в режиме центрального отопления (ЦО)

Общая ОШИБКА

НИЗКОЕ давление воды

Цифровая сигнализация (температура, коды ошибок и т. Д.)

СБРОС

РАЗДЕЛ АКТИВИРОВАНИЯ

9000 (см. Наличие пламени — уровень мощности = 25% (горелка включена)

Уровни мощности котла (3 уровня мощности)

Работа в режиме ГВС (D.H.W.)

БУТОННАЯ ЛЕНДЕНЦИЯ

D.H.W. регулирование температуры

регулирование температуры центрального отопления (ЦО)

RESET

ECO — COmFORT06

09_2

301

КНОПКА РЕЖИМА (см. раздел 3.2)

Если подключено дополнительное устройство дистанционного управления, отрегулируйте котел с помощью этого устройство. см. инструкции, прилагаемые к этому аксессуару.

5925.224.2 — RU ИНСТРУКЦИИ, ОТНОСЯЩИЕСЯ К ПОЛЬЗОВАТЕЛЮ

Во время работы котла отображается 4 уровня мощности в зависимости от модуляции газового котла, как показано на рисунке 2:

4.РЕГУЛИРОВКА ТЕМПЕРАТУРЫ ЦЕНТРАЛЬНОГО ТЕПЛА (CH) и ВНУТРЕННЕЙ ГОРЯЧЕЙ ВОДЫ (ГВ)

() регулировка температуры осуществляется нажатием соответствующих кнопок +/- (рисунок 1).

Когда горелка горит, на дисплее отображается символ ().

ЦЕНТРАЛЬНОЕ ОТОПЛЕНИЕ (CH)

Система должна быть оборудована комнатным термостатом (см. Соответствующие правила) для контроля температуры в комнатах.

В режиме ЦО на дисплее отображается мигающий символ ЦО () и значение температуры подачи ЦО (С).

ГОРЯЧЕЕ ВОДОСНАБЖЕНИЕ ДЛЯ ДОМА (ГВС)

Во время ГВС запрос, на дисплее появится сообщение D.H.W. () мигающий символ и ГВС. значение температуры подачи (C).

Существует два различных заданных значения, которые можно быстро установить: экономичный и комфортный. Чтобы отрегулировать значения температуры, действуйте следующим образом: Eco Заданное значение температуры ECO позволяет пользователю быстро установить относительную температуру горячей воды для бытового потребления, нажав кнопку p. В режиме эко на дисплее отображается эко. Для установки заданного значения температуры ECO нажимайте кнопки +/-.

КОМФОРТ Уставка температуры COmFORT позволяет пользователю быстро установить относительную температуру горячей воды для бытового потребления, нажав кнопку p. Для установки заданного значения температуры COmFORT нажимайте кнопки +/-.

примечание: во время работы D.H.W. спрос, с D.H.W. накопительный бак, подключенный к газовому котлу, на дисплее отображается символ () и значение температуры в подающем баке.

Котлы и системы управления OpenTherm — MyBoiler.com

Что такое OpenTherm?
Котлы
Котлы — неофициальные
Controls

Что такое OpenTherm?

Википедия: OpenTherm (OT) — это стандартный протокол связи, используемый в системах центрального отопления для связи между котлом центрального отопления и термостатическим контроллером.Двусторонний интерфейс связи, обычно в виде ведомого и ведущего устройства.

Стандартно OpenTherm не зависит от какого-либо производителя. Контроллер от производителя A, в принципе, может использоваться для управления котлом от производителя B. Однако контроллеры OpenTherm и котлы на самом деле не всегда правильно работают вместе. Стандарт OpenTherm включает ряд дополнительных функций, а некоторые устройства могут включать в себя функции, зависящие от производителя. Наличие или отсутствие таких функций может ухудшить совместимость с другими устройствами OpenTherm.

История OpenTherm?

OpenTherm был первоначально создан Honeywell и продан ассоциации OpenTherm в ноябре 1996 года за один британский фунт. Несомненно, это должно было сделать стандарт независимым от какого-либо производителя.

Плавное регулирование

В отличие от комнатных термостатов, которые просто сообщают котлу, когда включать и выключать (немодулирующий график ниже), модулирующее управление (см. Модулирующий график ниже) сообщает котлу точную целевую / заданную температуру, которая должна быть достигнута.Так как текущая температура начинает приближаться к заданной температуре, котел начинает снижать температуру подачи, чтобы соответствовать требуемому потреблению.

Изображение вверху: котел стандартного двухпозиционного типа / элементы управления

Изображение вверху: OpenTherm / Модулирующий котел с плавным регулированием.

Расширенные настройки OpenTherm

OpenTherm проще использовать на комбинированных котлах. Причина этого в том, что нет водонагревателя, о котором нужно беспокоиться, нагрева до правильных температур, как того требует профилактика легионалла (рекомендуется 60 градусов), поскольку OpenTherm может снизить температуру подачи до ниже 60 градусов.Таким образом, на системных и обычных котлах, у которых есть opentherm, чтобы также работать с водонагревателями, отчет о температуре водонагревателя должен присутствовать в той или иной форме. Это позволяет OpenTherm работать при высокой температуре только для горячей воды. Обратите внимание, рекомендуется, чтобы в этой настройке приоритет был отдан системе горячего водоснабжения, в противном случае более высокие температуры могут достичь радиаторов, когда вы этого не хотите.

Марка	Модель	Дополнительная информация
		Alpha Heating Innovation https: // www.alpha-innovation.co.uk
Марка	Модели	Дополнительная информация
Alpha Heating	E-Tec S
Alpha Heating	E-tec Plus
Alpha Heating	E-tec
Alpha Heating	Evoke
Alpha Heating	Intec GS


		Atag Heating Technology http: // atagheating.co.uk
Марка	Модели	Дополнительная информация
Atag	IC
Atag	Экономайзер iC
Atag	IS


		Baxi http: //www.baxi.co.uk/
Марка	Модели	Дополнительная информация
Baxi	100 Combi	OpenTherm — это клеммы 1 и 2 на клеммной колодке низкого напряжения M2
Baxi	200 Combi	Разъем Open Therm помечен как Bus
Baxi	400 Combi	Разъем Open Therm помечен как Bus
Baxi	600 Combi	Разъем Open Therm помечен как Bus
Baxi	600 System	Разъем Open Therm помечен как «Low Voltage Controls»
Baxi	800 Комби — 825 830 836


		Daikin https: // www.daikin.eu/
Марка	Модели	Дополнительная информация
Daikin	D2CND 24 кВт	Комбинированный котел
Daikin	D2CND 28 кВт	Комбинированный котел
Daikin	D2CND 35 кВт	Комбинированный котел


		Ferroli http: // ferroli.co.uk
	Модели	Дополнительная информация
Ferroli	i25, i29 Комбинированный конденсационный котел
Ferroli	Bluehelix Tech RRT 24C, 28C, 34C Конденсационный комбинированный котел
Ferroli	Bluehelix Tech RRT 18S, 28S, 30S Конденсационный комбинированный котел
	http://ferroli.co.uk


		Котлы Ideal http: // idealboilers.com /
Марка	Модели	Дополнительная информация
Ideal	Независимый + Combi	Может потребоваться дополнительный комплект
Ideal	Независимый комбинированный	Может потребоваться дополнительный комплект
Ideal	Независимая система	Может потребоваться дополнительный комплект
Идеал	Logic Combi + Combi C
Ideal	Logic Combi C24, C30, C35	Требуется отдельный комплект ремней безопасности
Ideal	Logic Code Combi	Требуется отдельный комплект ремней безопасности
Ideal	I-mini C24, c30	Требуется отдельный комплект ремня безопасности
Идеал	Vogue Combi C26, C32, C40
Ideal	Logic + System	(работает с Evohome)
Ideal	Logic + Heat	(работает с Evohome)
Идеал	Logic Combi ESP1 24, 30, 35


		Ideal Commercial https: // idealcommercialboilers.com /
Марка	Модели	Дополнительная информация
Ideal Commercial	Evomax
Ideal Commercial	Imax


		Котлы Intergas http://www.intergasheating.co.uk/
Марка	Модели	Дополнительная информация
Интергаз	Интергаз Рапид
Интергаз	Интергаз Рапид Плюс
Интергаз	Комби Компакт
Intergas	Компактная серия
Интергаз	ЭКО РФ
Intergas	Xtreme	Dual OpenTherm
Intergas	Xclusive	Dual OpenTherm


		Кестон http: // keston.co.uk/
Марка	Модели	Дополнительная информация
Keston	Combi C30 & C35	Требуется отдельный комплект ремня безопасности
Кестон	Система S30
Кестон	Нагрев 45 и 55


		Основной https: // www.mainheating.co.uk
Марка	Модели	Дополнительная информация
Main	Eco Compact Combi 25-30	Те же аксессуары, что и Baxi.


		KD Navien http://www.navienuk.com/
Марка	Модели	Дополнительная информация
	Navien NCB
	Масло Navien LCB700


		Ravenheat
Марка	Модели	Дополнительная информация
Ravenheat	HE30S Компактный
Ravenheat	HE80
Ravenheat	HE98S Комби



		Котлы Remeha
Марка	Модели	Дополнительная информация
Remeha	Avanta
Remeha	Quinta Ace
Remeha	Quinta Pro
Remeha	Газ 110 Eco	Коммерческий


		Viessmann https: // www.viessmann.co.uk
Марка	Модели	Дополнительная информация
Viessmann	Vitodens 100 Вт, тип WB1A (подключение: X3.3 и X3.4)
Viessmann	Vitodens 100 Вт, тип WB1B (подключение: X21.1 и X21.2)
Viessmann	Vitodens 100 Вт, тип WB1C (подключение: X21.1 и X21.2)
Viessmann	Vitodens 100W Тип B1HA, B1KA (соединение: X21.1 и X21.2)
Viessmann	Vitodens 200-W WB2B 26+ 35 кВт (через модуль расширения OT и OT-A8 + _Terminal -10 и +10 на расширительном котле A8)
Viessmann	Vitodens 200-W WB2C, B2HA, B2JA, B2LA (через icm Expander OpenTherm)


		Vokera https: // www.vokera.co.uk
Марка	Модели	Дополнительная информация
Вокера	Evolve C
Вокера	Evolve S
Vokera	Linea One (через комплект OpenTherm Part_1221179)
Vokera	Vision Combi (требуется интерфейс управления 29450143)
Vokera	Compact A (требуется интерфейс управления 29450143)
Vokera	Verve_ (режим только обогрев)
Vokera	Mynute i (режим только обогрев)
Vokera	Система обзора (режим только обогрев)
Vokera	Unica i
Vokera	Vibe	Системный котел
Vokera	Видение C
Vokera	Linea HE
Vokera	Mynute A	Системный котел
Vokera	Mynute HE
Vokera	Unica HE


	Список совместимых котлов Opentherm Последнее обновление:	09.02.2019

Котлы, совместимые с OpenTherm — неофициально совместимы

Следующие модели котлов, в основном Vaillant и Worcester Bosch, способны неофициально.Использование упомянутых адаптеров может привести к аннулированию гарантии. Однако у котлов, на которые не распространяется гарантия, не будет никаких известных проблем, поскольку эти адаптеры специально производятся самими компаниями для некоторых европейских стран, где правительства сделали обязательным наличие OpenTherm.

Марка	Модель	Дополнительная информация

		Vaillant https: // www.vaillant.co.uk
Марка	Модели	Дополнительная информация
Vaillant	Ecotec Pro [1]
Vaillant	Ecotec Plus_ [1] [2]
Vaillant	Ecotec Exclusive [1]
Vaillant	Ecofit Pure_ [1]
	[1] Использование неофициального модуля VR33	Vaillant OpenTherm и VR33
	[2] Для серии Ecotec 4XX требуются дополнительные действия.


		Светящийся червь https://www.glow-worm.co.uk
Марка	Модели	Дополнительная информация
Светящийся червь	Betacom 1,2,3,4	Требуется адаптер
Glow-Worm	Easicom 1, 2, 3	Требуется адаптер
Glow-Worm	Energy 35 Store	Требуется адаптер
Glow-Worm	Energy Combi	Требуется адаптер
Светящийся червь	Essential	Требуется адаптер
Glow-Worm	Flexicom	Требуется адаптер
Glow-Worm	Utracom	Требуется адаптер
Светящийся червь	Ultimate3	Требуется адаптер



		Вустер Бош
Марка	Модели	Дополнительная информация
Worcester Bosch	Котлы с функцией EMS [1]	Worcester Bosch и OpenTherm Страница
Worcester Bosch	Greenstar i [1]	Требуется адаптер
Worcester Bosch	Greenstar i Junior [1] [**]	Требуется адаптер
Worcester Bosch	Greenstar Si Compact [1]	Требуется адаптер
Worcester Bosch	Greenstar CDi Compact [1]	Требуется адаптер
Worcester Bosch	Greenstar CDi Classic [1] Ší_í_]	Требуется адаптер
Worcester Bosch	Greenstar Highflow CDi [1]	Требуется адаптер
Worcester Bosch	Система Greenstar 12i — система 24i [1] [* ^]	Требуется адаптер
Worcester Bosch	Система Greenstar 27i — система 30i [1] [*]	Требуется адаптер
Worcester Bosch	Классическая система Greenstar CDi [1] [* ŒŠí_í_]	Требуется адаптер

Worcester Bosch	Примечание.] Изготовлено после февраля 2011 г.


	Список совместимых котлов Opentherm Последнее обновление: 24/11/2018

Элементы управления, совместимые с OpenTherm

Ниже приведен список элементов управления, совместимых с OpenTherm. Эти элементы управления совместимы с котлами Open Therm Capable , показанными выше. Умные термостаты перечислены первыми. Если требуется дополнительный трансивер, это будет указано в скобках.Дополнительную информацию об OpenTherm можно найти в ассоциации OpenTherm. Для домовладельцев: что означает OpenTherm, см. Следующий пост: Что такое OpenTherm?

Информационный бюллетень Open Therm от компании Honeywell, создателей OpenTherm: Информационный бюллетень OpenTherm

Марка	Модель	Страница обзора / Страница информации.	Проводной / беспроводной	Клапаны радиатора	Подключение к Интернету	Homekit	Другое
Baxi	Умный комнатный термостат uSense			N	Y
Danfoss	RET2000-OT		Проводной	N	N	N
Delta Dore	Tybox Bus OT — 6053056		Проводной	N	N	N
Drayton	Wiser Kit 1		Wireless	Y	Y	N	Только нагрев
Drayton	Wiser Kit 2		Wireless	Y	Y	N	Отопление и горячее водоснабжение
Drayton	Wiser Kit 3		Wireless	Y	Y	N	Поддержка трех зон
Drayton	Digistat 2290M		Проводной	N	N	N	(приложение Bluetooth)
Drayton	Digistat RF901		Проводной	N	N	N	(приложение Bluetooth)
Элементы управления EPH	CP4B		Проводное соединение (батареи)	N		N
Элементы управления EPH	CP4M		Проводное соединение (батареи не требуются)	N
EPH Controls	RFRP-OT и RF1A-OT (Combi Pack 4)		Wireless		N		1 Zone
Элементы управления EPH	CP4-HW-OT		Беспроводная связь		N
Элементы управления EPH	CP4i		Беспроводная связь		Y
Esi	ESRTP4OT Программируемый комнатный термостат		Проводной	N	N	N
Esi	ESRTP4RF + Программируемый комнатный термостат		Беспроводной	N	N	N
Esi	ESRTP6WHW		Беспроводная связь		Y	N
Heatmiser	neoHub Mini с NeoAir		Wireless	N	Y (с NeoHub)		2 зоны с поддержкой OpenTherm
Honeywell	T87M2018		Проводной	N	N	N
Honeywell	T3M		Проводной	N	N	N
Honeywell	T4M		Проводной	N	N	N	дополнительная настройка кривой WC и внутреннее задание — без поддержки уставки ГВС.
Honeywell	T4R		Wireless	N	N	N	нет поддержки уставки ГВС.
Honeywell	Lyric T6		Проводной	Y	Y	Y	поддержка уставки ГВС и отключение ночного предварительного нагрева для комбинированных котлов.
Honeywell	Lyric T6R		Wireless	Y	Y	Y	Поддержка уставки ГВС и отключение ночного предварительного нагрева для комбинированных котлов.
Honeywell	T6R-HW		Wireless	Y	Y	Y	Поддержка уставки ГВС и отключения ночного предварительного нагрева, а также регулирование горячей воды по времени для накопительных комбинированных и системных котлов.
Honeywell	Evohome		Wireless	Y	Y	N	Требуется R8810
Honeywell	CM727		Беспроводная связь	N	N	N	Требуется R8810
Honeywell	CMS927B1049 Комнатный блок		Беспроводной	N	N	N	Требуется R8810
Honeywell	CMT937A1011		Проводной	N	N	N
Ideal	Logic RF7		Беспроводная связь	N	N	N
Ideal	Touch Connect Wifi Combi Control 214217		Wireless	N	N	N
Nest	Интеллектуальный термостат 3-го поколения		Беспроводная связь	N	Y	N
Nest	Smart Thermostat E 3-го поколения	Информация о продукте	Wireless	N	Y	N
Remeha	iSense		Проводной / беспроводной	N	N	N
Salus	RT520		Проводной	N	N	N
Salus	RT520		Проводной	N	N	N
Salus	RT520RF		Беспроводной	N	N	N
Tado	Интеллектуальный термостат Tado		Проводной / беспроводной	Y	Y	Y	Требуется комплект расширения
Vokera	BeSmart		Беспроводная связь		Y
Vokera	20050690 Open Therm 7-дневный программируемый комнатный термостат RF		Проводной	N	N	N
Vokera	RF Программатор OpenTherm (20050690)		Беспроводная связь	N	N	N
Последнее обновление: 27.05.21

Элементы управления, совместимые с OpenTherm Последнее обновление: 12.10.2019

Кредиты / Источники / Общественные участники:

Ричард Хьюш

Automatedhome; HenGus, Bruce_Miranda

Стив Тодд

Джон Локвуд

Патрик МакМахон

Источники информации:

Последнее обновление страницы: 04.04.2019

Центральная электрическая, центральная электрическая, мощность [кВт] 19 — 24

CENTRALA ELECTRICA EXTRA 6	Centrala electrica functionand pecurent 380 V Putere termica 6 kW Putere electrica 6 kW Текущее номинальное значение: 9.12 A Dimensiuni gabarit adancime x latime x inaltime: 230/330/750 мм Racorduri hidraulice: 3/4 « Presiune de lucru: 2,5 бар Емкость литра: 7,5 л Greutate: 18 кг Greutate: 18 кг Greutate -90 grade C Tabloul electric contine, manometru, termometru, comutator antiinghet, термостат de siguranta manual, comutator pentru doua sau trei trepte de putere.
CENTRALA ELECTRICA EXTRA 9	Centrala electrica functionand pecurent 380 V Putere termica 9 kW Putere electrica 9 kW Текущее номинальное значение: 13.67 A Dimensiuni gabarit adancime x latime x inaltime: 230/330/750 мм Racorduri hidraulice: 3/4 « Presiune de lucru: 2,5 бар Емкость литра: 7,5 л Greutate: 18 кг Tabloul electric contine manometru, termometru, comutator antiinghet, термостат siguranta manual, comutator pentru doua sau trei trepte de putere.
CENTRALA ELECTRICA EXTRA 12	Centrala electrica functionand pecurent 380 V Putere termica 12 kW Putere electrica 12 kW Текущее номинальное значение: 18.23 A Dimensiuni gabarit adancime x latime x inaltime: 230/330/750 мм Racorduri hidraulice: 3/4 « Presiune de lucru: 2,5 бар Емкость литра: 7,5 л Greutate: 18 кг Temperatura 90 grade C Tabloul electric contine, manometru, termometru, comutator antiinghet, termostat de siguranta manual, comutator pentru doua sau trei trepte de putere.
CENTRALA ELECTRICA EXTRA 14	Centrala electrica functionand pecurent 380 V Putere termica 14 kW Putere electrica 14 kW Текущее номинальное значение: 21.27 A Dimensiuni gabarit adancime x latime x inaltime: 230/330/750 мм Racorduri hidraulice: 3/4 « Presiune de lucru: 2,5 бар Емкость литра: 7,5 л Greutate: 18 кг Temperatura 90 grade C Tabloul electric contine, manometru, termometru, comutator antiinghet, termostat de siguranta manual, comutator pentru doua sau trei trepte de putere.
CENTRALA ELECTRICA EXTRA 16	Centrala electrica functionand pecurent 380 V Putere termica 16 kW Putere electrica 16 kW Текущее номинальное значение: 24.31 A Dimensiuni gabarit adancime x latime x inaltime: 230/330/750 мм Racorduri hidraulice: 3/4 « Presiune de lucru: 2,5 бар Емкость литра: 7,5 л Greutate: 18 кг Temperatura 90 grade C Tabloul electric contine, manometru, termometru, comutator antiinghet, termostat de siguranta manual, comutator pentru doua sau trei trepte de putere.
CENTRALA ELECTRICA EXTRA 18	Centrala electrica functionand pecurent 380 V Putere termica: 18 kW Putere electrica: 18 kW Текущее номинальное значение: 27.35 A Dimensiuni gabarit adancime x latime x inaltime: 230/400/750 мм Racorduri hidraulice: 1 « Presiune de lucru: 2,5 бар Capacitate litri: 11 л Greutate: 30 кг Temperatura grade apei C Tabloul electric contine, manometru, termometru, comutator antiinghet, termostat de siguranta manual, comutator pentru doua sau trei trepte de putere.
CENTRALA ELECTRICA EXTRA 22	Centrala electrica functionand pecurent 380 V Putere termica: 22 kW Putere electrica: 22 kW Текущее номинальное значение: 33.43 A Dimensiuni gabarit adancime x latime x inaltime: 230/400/750 мм Racorduri hidraulice: 1 « Presiune de lucru: 2,5 бар Capacitate litri: 11 л Greutate: 30 кг Temperatura grade apei C Tabloul electric contine, manometru, termometru, comutator antiinghet, termostat de siguranta manual, comutator pentru doua sau trei trepte de putere.
CENTRALA ELECTRICA EXTRA 24	Centrala electrica functionand pecurent 380 V Putere termica: 24 kW Putere electrica: 24 kW Текущее номинальное значение: 36.45 A Dimensiuni gabarit adancime x latime x inaltime: 230/400/750 мм Racorduri hidraulice: 1 « Presiune de lucru: 2,5 бар Capacitate litri: 11 л Greutate: 30 кг Temperatura grade apei C Tabloul electric contine, manometru, termometru, comutator antiinghet, termostat de siguranta manual, comutator pentru doua sau trei trepte de putere.
CENTRALA ELECTRICA EXTRA 28	Centrala electrica functionand pecurent 380 V Putere termica: 28 kW Putere electrica: 28 kW Текущее номинальное значение: 41.02 A Dimensiuni gabarit adancime x latime x inaltime: 230/400/750 мм Racorduri hidraulice: 1 « Presiune de lucru: 2,5 бар Capacitate litri: 11 л Greutate: 30 кг Temperatura grade apei C Tabloul electric contine, manometru, termometru, comutator antiinghet, termostat de siguranta manual, comutator pentru doua sau trei trepte de putere.
CENTRALA ELECTRICA EXTRA 32	Centrala electrica functionand pecurent 380 V Putere termica: 32 kW Putere electrica: 32 kW Текущее номинальное значение: 48.62 A Dimensiuni gabarit adancime x latime x inaltime: 230/400/750 мм Racorduri hidraulice: 1 « Presiune de lucru: 2,5 бар Capacitate litri: 11 л Greutate: 30 кг Temperatura grade apei C Tabloul electric contine, manometru, termometru, comutator antiinghet, termostat de siguranta manual, comutator pentru doua sau trei trepte de putere.
CENTRALA ELECTRICA EXTRA 36	Centrala electrica functionand pecurent 380 V Putere termica: 36 kW Putere electrica: 36 kW Текущее номинальное значение: 54.70 A Dimensiuni gabarit adancime x latime x inaltime: 310/400/750 мм Racorduri hidraulice: 1 « Presiune de lucru: 2,5 бар Capacitate litri: 19 л Greutate: 42 кг Temperatura grade apei C Tabloul electric contine, manometru, termometru, comutator antiinghet, termostat de siguranta manual, comutator pentru doua sau trei trepte de putere.
CENTRALA ELECTRICA EXTRA 40	Centrala electrica functionand pecurent 380 V Putere termica: 40 kW Putere electrica: 40 kW Текущее номинальное значение: 60.76 A Dimensiuni gabarit adancime x latime x inaltime: 310/400/750 мм Racorduri hidraulice: 1 « Presiune de lucru: 2,5 бар Capacitate litri: 19 л Greutate: 42 кг Temperatura grade apei C Tabloul electric contine, manometru, termometru, comutator antiinghet, termostat de siguranta manual, comutator pentru doua sau trei trepte de putere.
CENTRALA ELECTRICA EXTRA 44	Centrala electrica functionand pecurent 380 V Putere termica: 44 kW Putere electrica: 44 kW Текущее номинальное значение: 66.85 A Dimensiuni gabarit adancime x latime x inaltime: 310/400/750 мм Racorduri hidraulice: 1 « Presiune de lucru: 2,5 бар Capacitate litri: 19 л Greutate: 42 кг Temperatura grade apei C Tabloul electric contine, manometru, termometru, comutator antiinghet, termostat de siguranta manual, comutator pentru doua sau trei trepte de putere.
CENTRALA ELECTRICA EXTRA 48	Centrala electrica functionand pecurent 380 V Putere termica: 44 kW Putere electrica: 44 kW Текущий номинальный: 72.93 A Dimensiuni gabarit adancime x latime x inaltime: 310/400/750 мм Racorduri hidraulice: 1 « Presiune de lucru: 2,5 бар Capacitate litri: 19 л Greutate: 42 кг Temperatura grade apei C Tabloul electric contine, manometru, termometru, comutator antiinghet, termostat de siguranta manual, comutator pentru doua sau trei trepte de putere.
CENTRALA ELECTRICA EXTRA 52	Centrala electrica functionand pecurent 380 V Putere termica: 52 kW Putere electrica: 52 kW Текущее номинальное значение: 79.01 A Dimensiuni gabarit adancime x latime x inaltime: 310/400/750 мм Racorduri hidraulice: 6/4 « Presiune de lucru: 2,5 бар Емкость литра: 19 л Greutate: 52 кг Temperatura 90 grade C Tabloul electric contine, manometru, termometru, comutator antiinghet, termostat de siguranta manual, comutator pentru doua sau trei trepte de putere.
CENTRALA ELECTRICA EXTRA 56	Centrala electrica functionand pecurent 380 V Putere termica: 56 kW Putere electrica: 56 kW Текущее номинальное значение: 85.10 A Dimensiuni gabarit adancime x latime x inaltime: 310/400/750 мм Racorduri hidraulice: 6/4 « Presiune de lucru: 2,5 бар Емкость литра: 19 л Greutate: 52 кг Temperatura 90 grade C Tabloul electric contine, manometru, termometru, comutator antiinghet, termostat de siguranta manual, comutator pentru doua sau trei trepte de putere.
CENTRALA ELECTRICA EXTRA 60	Centrala electrica functionand pecurent 380 V Putere termica: 60 kW Putere electrica: 60 kW Текущее номинальное значение: 91.16 A Dimensiuni gabarit adancime x latime x inaltime: 310/400/750 мм Racorduri hidraulice: 6/4 « Presiune de lucru: 2,5 бар Емкость литра: 19 л Greutate: 52 кг Temperatura 90 grade C Tabloul electric contine, manometru, termometru, comutator antiinghet, termostat de siguranta manual, comutator pentru doua sau trei trepte de putere.
CENTRALA ELECTRICA EXTRA 64	Centrala electrica functionand pecurent 380 V Putere termica: 64 kW Putere electrica: 64 kW Текущее номинальное значение: 97.24 A Dimensiuni gabarit adancime x latime x inaltime: 310/400/750 мм Racorduri hidraulice: 6/4 « Presiune de lucru: 2,5 бар Емкость литра: 19 л Greutate: 52 кг Temperatura 90 grade C Tabloul electric contine, manometru, termometru, comutator antiinghet, termostat de siguranta manual, comutator pentru doua sau trei trepte de putere.
CENTRALA ELECTRICA EXTRA 72	Centrala electrica functionand pecurent 380 V Putere termica: 72 kW Putere electrica: 72 kW Текущее номинальное значение: 109.40 A Dimensiuni gabarit adancime x latime x inaltime: 310/400/750 мм Racorduri hidraulice: 2 « Presiune de lucru: 2,5 бар Capacitate litri: 32 л Greutate: 78 кг Temperatura grade apei C Tabloul electric contine, manometru, termometru, comutator antiinghet, termostat de siguranta manual, comutator pentru doua sau trei trepte de putere.
CENTRALA ELECTRICA EXTRA 80	Centrala electrica functionand pecurent 380 V Putere termica: 80 kW Putere electrica: 80 kW Текущее номинальное значение: 121.55 A Dimensiuni gabarit adancime x latime x inaltime: 310/400/750 мм Racorduri hidraulice: 2 « Presiune de lucru: 2,5 бар Capacitate litri: 32 л Greutate: 78 кг Temperatura grade apei C Tabloul electric contine, manometru, termometru, comutator antiinghet, termostat de siguranta manual, comutator pentru doua sau trei trepte de putere.
CENTRALA ELECTRICA EXTRA 88	Centrala electrica functionand pecurent 380 V Putere termica: 88 kW Putere electrica: 88 kW Текущее номинальное значение: 133.70 A Dimensiuni gabarit adancime x latime x inaltime: 310/400/750 мм Racorduri hidraulice: 2 « Presiune de lucru: 2,5 бар Capacitate litri: 32 л Greutate: 78 кг Temperatura grade apei C Tabloul electric contine, manometru, termometru, comutator antiinghet, termostat de siguranta manual, comutator pentru doua sau trei trepte de putere.
CENTRALA ELECTRICA EXTRA 96	Centrala electrica functionand pecurent 380 V Putere termica: 96 kW Putere electrica: 96 kW Текущее номинальное значение: 145.86 A Dimensiuni gabarit adancime x latime x inaltime: 310/400/750 мм Racorduri hidraulice: 2 « Presiune de lucru: 2,5 бар Capacitate litri: 32 л Greutate: 78 кг Temperatura grade apei C Tabloul electric contine, manometru, termometru, comutator antiinghet, termostat de siguranta manual, comutator pentru doua sau trei trepte de putere.

Nous utiliserons un manuel d’instructions de 9 kW.La chaudière électrique murale sera chauffée par une rampe.

Электроэнергетические системы, не предназначенные для перевозки автомобилей, постоянное выполнение заказа на поставку газа или использование твердого горючего твердого вещества для перевозки, так как это является альтернативой альтернативы перевозке.

Protherm Ckat Технические характеристики

Электрические электрические цепи на уникальной трассе для шоферов Skat, которые не представлены в настоящей версии.Ils peuvent y Connecter un chauffe-eau. Функции трехфазной части, основные модели 6 кВт и 9 кВт, которые подключаются к источнику питания 220 В. Предусмотрены для настройки и наблюдения за функцией настройки оборудования, примечания для регулятора напряжения. Température Requis pour l’eau chaude et le chauffage. Это возможно с термостатом или датчиком внешней температуры. Tous les paramètres peuvent être ajustés Individuallement pour obtenir le niveau de chaleur Requis.La gestion de l’électricité peut être effectuée à distance à partir du compteur de tarifs. Залейте индивидуальные индивидуальные установки, каскадную установку мощностью 24 и 28 кВт.
La rampe est équipée d’une pompe à deux vitesses, d’un vase d’expansion de 7 литров, d’une soupape de sécurité et d’une soupape d’air automatique. Это возможно через нерегулируемое напряжение. Le travail de la chaudière électrique est caractérisé par un démarrage en douceur, i. вылейте минуты из двух премьер, работайте в минимальном исполнении.Зарядка для вентиляции является униформной, с учетом возможности регулирования мощности (1,2 или 2,3 кВт).

Стандартный электрический ансамбль

Техники La rampe a de telles caractéristiques:

Мощность: 6, 9, 12, 14, 18, 21, 24, 28 кВт.
Haut niveau d’efficacité: 99,5%.
Курант максимум: 3 * 43 А.
Максимальное давление системы: 3 бара.
Рекомендуемое давление: 1-2 бар.
Максимальная температура: 85 ° C

Электроэнергетические излучатели Протестированы на больших расстояниях (34 кг) и имеют размеры, соответствующие требованиям, предъявляемым к практике в соответствии с потребностями (330 * 410 * 740 м). Les chaudières ont plusieurs fonctions qui assurent la protection de son fonctionnement:

Protection contre le blocage de la pompe;
capteur de pression, pour Surveyler le niveau de pression de l’eau;
защитный гель;
lors de la connexion de la chaudière: protection contre le blocage de la vanne et le gel du chauffe-eau.

Все ошибки в функциях автоматической диагностики и прикрепления к краю кода. Эти коды не запрещены в инструкциях (voir ci-dessous).

Avantages et inconvénients

Электрические электрические автоматы по определенному номеру:

Type de chauffage écologique propre. Ne pas escapeir de produits de горение и выбросы в атмосферу.
Il est connecté dans des maisons non-gazéifiées or utilisé come une form une de chauffage.
Ne nécessite pas d’entretien systématique (Com les chaudières à gaz ou à горючие твердые вещества).
Travail tranquille.
Ajuster le niveau de chaleur.
Адаптация к качеству домашнего обихода.
La résistance aux chutes de voltage.
Плюс функции защиты.

Недоброжелатели

Необязательное соединение через стабилизатор.
Ne remplira pas ses fonctions l’électricité est déconnectée du réseau.

Критика

Критика клиентов, рассматривающих возможности, которые Scat leur предлагает в условиях связи с gaz est problématique or невозможно. Si le réseau fonctionne sans interrupt, les клиенты отказываются от raccorder le gaz, tout en économisant des sommes importantes. En outre, le patin est utilisécom une sauvegarde avec la chaudière à gaz, les relied à un système de chauffage. Cela vous permet d’économiser sur les ressources, en les utilisant à leur tour pendant la saison de chauffage.
Lorsqu’ils sont connectés à la pente de la flèche, les utilisateurs ont la possible d’utiliser de l’eau chaude. Ils notent également l’aspect agréable de la chaudière, qui regarde organiquement dans la pièce et s’intègre dans n’importe quel intérieur. Il fonctionne en silent, ce qui vous permet de l’installer dans les salons.
Parmi les inconvénients, les consommateurs notent qu’en cas d’accident ou de panne de courant, il n’y a pas d’autre option de chauffage. Par conséquent, lors du choix de cette chaudière, vous devez considérer s’il y a des interruptions de courant.Это рекомендуемый установщик регулятора напряжения для обеспечения нормального функционирования. En outre, ils indiquent un coût élevé de payer les factures d’électricité. En Comparant les cots d’une chaudière à gaz et électrique, le second coûte un peu plus cher, avec les mêmes paramètres de chauffage. Par conséquent, c’est le choix de ceux qui n’ont pas la possibleilité de se connecter au gazoduc ou ceux qui se soucient de l’environnement, по выбору типа de chauffage respueux de l’environnement.

При:

Le prix des chaudières electriques depend du niveau de leur puissance et varie selon les points de vente dans les limites suivantes:

Рампа 6 кВт: 490-580 €.
Rampe 9 кВт: 500-610 €.
La rampe est de 12 kW: 510-620 €.
La rampe est de 14 kW: 570-690 €.
La rampe est de 18 kW: 590-720 €.
Рампа 21 кВт: 620-750 €.
La rampe est de 24 kW: 630-770 €.
La rampe est de 28 kW: 650-795 €.

Электрические электрические шезлонги sont beaucoup moins chères, стоимость 350 €. Титр сравнения, подобный параметрам и качеству chaudière Kospel, мощность 8 кВт в окружающей среде 550 €. Mais, ayant étudié ses caractéristiques, vous pouvez faire Внимание, par instance, à ce qu’il ne dispose pas d’un réservoir d’équilibre. Ce dernier devra être acheté séparément et installé, ce qui augmente considérablement les coûts.

Инструкции

La chaudière устанавливается как специальная документация концепции.
Avant le lancement, le spécialiste pipeline l’instruction des consommateurs sur les Principes de fonctionnement de l’équipement.
Avant d’allumer la chaudière, il est nécessaire de la connecter au réseau, d’ouvrir les vannes du circuit de chauffage et de vérifier le niveau de pression dans le système (il doit être includes 1 и 2 бара).
L’affichage montre les paramètres.
Le consommateur règle la température Requise pour le système de chauffage, le circuit d’eau (lors de la connexion de la chaudière) и la puissance Requise.
Si la pression dans le système diminue, le voyant «barre» clignote sur l’affichage. Cela indique la nécessité d’ajouter de l’eau au système. Si la pression diminue encore, vous devez consulter un spécialiste.
Подвеска «Si la chaudière s’arrête» в долгом периоде, в процессе подключения к электронному питанию и фермеру для робинец. Si cela se produit en hiver, vous devez vider le système pour éviter le gel.

Внимание: Утилизатор абразивных агентов или других химикатов для чистой воды.La surface du boîtier peut être essuyée avec un chiffon humide, puis essuyez.

8. Все функции по диагностике электронного оборудования и информации с ошибочным кодом. Номера кода не декодируются в инструкциях.
9. Si la chaudière est défectueuse, par instance, de l’eau s’écoule de l’écoule de l’échangeur de chaleur ou gèle, il est interdit de l’allumer. Vous devez Appeler un spécialiste для диагностики и ремонта.
10. Заменитель уникальных пьес оригинальной смены.

Видео

Установка

Mise en Service

Réparation de chaudière

Электрические шале, находящиеся в поиске собственности, в банных домах, в жилых домах и в других домах без газа. Ils sont caractérisés par une bonne fonctionnalité et permettent de chauffer les bâtiments qui ne sont pas raccordés au réseau de distribution de gaz.Leur représentant typique est la chaudière electrique Proterm est un appareil d’un factory bien connu, qui se distingue par sa grande qualité de construction et ses caractéristiques décentes.

Nous avons décidé de consacrer cette revue aux chaudières électriques Protherm. Nous y dirons:

À Propos de la série Scat
Sur les caractéristiques methods de l’équipement;
Предложение популярных моделей
АРЕНДА КОММЕНТАРИЙ ДЛЯ УТИЛИЗАТОРОВ

L’équipement d’un tel factory bien connu mérite vraiment une Упоминание о специальности, par conséquent nous parlerons des chaudières de Protterm tout ce que nous savons.

Caractéristiques des chaudières électriques Protherm

En installant une chaudière électrique chez vous, Proterm, vous faites un perfect choix. Quoi acheter de l’équipement de marques douteuses, il vaut mieux surpayer un peu et prendre une selected vraiment utile d’un factory bien connu — sur la qualité de la chaudière utilisée de la performance de l’ensemble du système . Кроме того, Protherm — это превосходный опыт в области производства электрического оборудования.

Il existe une seule gamme de chaudières électriques Proterm — Skat.

Le chauffage du boîtier, non relié au réseau de gaz, est toujours un gros problème. Электрические электрические модели существуют только на одном уровне с суффиксом функциональных возможностей. Dans ce cas, faites toujours внимание aux modèles de gaz petits et précis qui fonctionnent en mode automatique et n’encombrent pas l’espace. La société Protherm является готовым к предложению aux propriétaires de logetaires suburbains des solutions similaires, mais travaillant sur le réseau électrique.

Chaudières électriques Protherm — уникальное решение для хорошей экономики. Ces chaudières sont installées dans des bâtiments résidentiels et non résidentiels, générant de la chaleur régulièrement. Он представляет собой одну серию модельных апелляционных моделей Skat — клиентские машины с тепловой мощностью от 6 до 28 кВт. Grâce à cela, les chaudières peuvent chauffer jusqu’à 280 mètres carrés. м.

Quels sont les bons radiateurs électriques?

Conception simple — уникальная схема — si vous aimez l’équipement simple et fiable, vous aimerez surement les produits de cette marque;
Large gamme de puissance — il est possible de choisir une chaudière qui удобный à la capacity et au prix;
Haute efficacité — l’efficacité, selon le factory, est de 99,5% .Cela signifie que pratiquement toute l’énergie dépensée est convertie en chaleur, sans pertes Meaning;
Un travail absolument silncieux — même si l’équipement se Trouve dans la chambre, cela ne vous empêchera pas de dormir suffisamment;
La présence d’un contrôle précis de la température — créer une atmosphère confortable et confortable dans votre maison;
Доступность универсальных моделей — возможность использования монофазных и трехфазных компонентов с напряжением 220 или 380 В;
Простота установки — вы можете использовать установку без использования специальных средств.

Prix pour les chaudières électriques Protherm gamme от 37900 до 47000 рублей — c’est le prix officiel du Fabricant à partir d’avril 2016. Dans specifics autres magasins, il peut différer en plus grand ou plus petit côté (плюс сувенир en plus grand). Mais il n’y a rien pour vous empêcher d’acheter une chaudière électrique Proterm dans un magasin en ligne — c’est l’option la plus économique et la plus fiable.

Le coût de l’équipement peut sembler élevé, mais vous devez comprendre que ce sont des chaudières électriques de Protherm.Protherm est toujours отвечает за качество продукции.

Технические характеристики и одежда

Электрическая электрическая система Proterm s’adapte à tous les intérieurs en raison de sa petite taille et de son emplacement sur le mur.

Aussi bien qu’il est nécessaire pour le bon équipement d’une marque connue, les chaudières électriques Proterm sont closed dans de petits cas précis. Merci à cela ils peuvent s’intégrer dans tous les intérieurs , même les plus raffinés.Les sizes des coques sont 740 mm de hauteur, 310 mm de profondeur, 410 mm de large (les sizes sont identity pour toute la série Scat). A l’intérieur, nous Trouverons tout ce qui est nécessaire pour le fonctionnement du système de chauffage:

Помпе де тираж;
Évent automatique;
Расширительная ваза налить 7 литров.

Vous n’avez pas à souffrir avec l’installation de la tuyauterie — il suppit de connecter les tuyaux et les radiateurs à la chaudière, remplir le system avec un liquid de refroidissement, puis vous pouvez start les tests.

Единые модели мощностью 6 и 9 кВт, которые можно использовать в одно- и трехфазных частях. Les chaudières plus puissantes sont triphasées. L’équipement n’a pas peur des surtensions et n’a pas de extracharge sur le réseau — il y un montée en puissance прогрессивный. Максимальное давление в кругообороте с функцией водоснабжения, равной 50 A. Максимальное давление жидкости в системе рефрижерации в системе с 3 атм, температура достигает +85 градусов.

Lorsque vous raccordez les chaudières électriques Protherm au réseau électrique, гарантия того, что раздел соответствующих файлов à la consomitation electrique est респектабельный.

Le schéma de l’emplacement de la chaudière electrique alimente le réchauffeur, ainsi que leurs sizes.

Электрические электрические системы Protherm sont équipées de panneaux de contrôle pratiques. Это не означает, что светодиоды и хрустальные жидкости. Des systèmes d’autodiagnostic sont fournis — les codes d’erreur sont affichés sur les écrans intégrés.Залейте удобную атмосферу без использования термостатов. Les systèmes de sécurité sont représentés par un capteur de surchauffe, une protection antigel, un capteur de pression, une soupape de sécurité и un système antiblocage de la pompe de циркуляции.

Une caractéristique intéressante — это возможность подключения внешних запасных частей, qui sont achetées séparément.

Руководство по эксплуатации

Установка и установка электрических электрических устройств Proterm, требующая соблюдения требований безопасности и использования оборудования для защиты. Les chaudières sont installées dans un endroit sec, loin des структур, горючих материалов, des issues de secours, des climatiseurs и autres appareils électriques. Ne pas permettre l’installation dans des endroits of l’eau peut entrer dans l’équipement . Плюс, функция chaudières dans les chambres de congélation n’est pas autorisé.

Monter l’équipement sur des murs solides en tenant compte du poids des chaudières. Les tuyaux de chauffage doivent s’adapter sans heurt et sans distorsion. La Connexion au secteur est réalisée au moyen de fils transversaux, directement sur le tableau electrique, via des disjoncteurs différentiels Supplémentaires. Pour se protéger contre les chocs électriques, l’équipement doit être mis à la terre. Il est également nécessaire de vérifier la concité de la voltage d’almentation aux normes établies.Внешние компоненты и модули не подключаются к соответствующим инструкциям.

Таблица расчета разделов с требуемыми фильтрами и калибрами плавких предохранителей в соответствии с принципом исполнения обязательств

Idéalement, l’installation des chaudières électriques devrait être faite par des spécialistes certifiés, mais si vous suivez les инструкций и соответствующих les règles de sécurité, rien derible ne se produira.

Кулон fonctionnement de l’équipement, необходимый для наблюдения за температурой в системе и исправлении ошибок.Si l’équipement fonctionne correctement, les utilisateurs doivent seulement régler la température — toutes les autres chaudières électriques que Proterm fera lui-même. La température du circuit de chauffage et la température dans le réservoir de stockage externe (le cas échéant) sont sélectionnées à l’aide des touch du panneau de commande — les paramètres et les erreurs sont Surveillés через l’écran LCD.

Вопрос: На машине с трехфазным электроприводом Scat мощностью 14 кВт (380 вольт).La question est: L’hiver dernier, la chaudière fonctionnait sans aucune plainte, mais l’hiver n’était pas une bénéhibited. Mais cette saison est quelque выбрал qui n’est pas compréhensible. Давление воды в системе с возвратом от 1,5 до 1,7, большая температура не монте-па-ля температура регулируется. La maison a lentement commencé à se refroidir. En quoi il peut y избегайте проблем и комментариев?

Этот ответ есть: ил n’y a passes de voltage or le relais a formé un raid, et il est aussi possible d’attaquer les tans, peut-être même pas combien les ténèbres.

Q: построить дом на территории площадью 150 м² с системой подачи воды с одновременным перемещением по воде, с непрямой доставкой, с непрямым движением на 6 атм, с обслуживанием плюс журнал, с сохранением давления. от 0,2 атм. (spetsy dit que ce taux d’un tel système.), régler la chaudière Proterm rampe (ensemble et reliés les types de la société des tolérances dans ce cas), sont remplies, même en moins de 28 dans la дом шале и шод робинэ есть en Cours d’exécution, мощностью 8 или 9 кВт.Mais voici le problème. Давление при уменьшении давления в системе (от 1,5–1,7 МПа до 0,4–0,6 МПа). Quelque part, une fois par semaine ou deux, il faut faire des pompes, le bon c’est la press. Une fois éteint l’el-va (ça come), la chaudière a même émis une erreur F22. Dans le même temps, la pression est tombée à 0,3 МПа (лекции по манометру в обратном направлении). Lorsque la température augmente derrière la maison devient trop chaude, Соответствующий, de réduire le nombre de la chaudière, образец от 8 до 4.После определенных температур (5 часов) давление в желобе системы составляет от 1,5 МПа до 0,5–0,7 МПа. Попробуйте настроить давление на увеличивающую мощность двигателя, давление в системе на 0,8–0,9 диаметра желоба на 0,7 МПа. Dites-moi ce qu’il faut faire?

Ответ: La pression dans le système de chauffage ne devrait pas tomber, donc quelque part il y a une fuite, vous devez regarder. Sinon, установите дополнительную вазу от 12 до 20 литров. lorsqu’il est chauffé, l’eau se dilate et lorsqu’elle est refroidie, le réservoir compensera la chute de pression.

Вопрос: Quelqu’un a été confronté au problème suivant: je saute le skate9 après une pause estivale, la pompe ne s’allume pas automatiquement (sous la pression), j’ai entendu que je peux rester bloqué et que dois- je faire? Консиллер?

Ответ: Lors de la première mise en marche de la pompe de cycle or après une longue interruption de fonctionnement, является необходимым для выполнения справедливого турнера, производящего ручное устройство для удаления резинки для суставов заморозки.

Вопрос: Nous allons sauter 9 kW — après la mise sous Voltage aucun effet: le tableau de bord ne fonctionne pas, la chaudière est excieuse. la traduction en mode monophasé n’a donné aucun résultat. La Voltage Sur lebornier se mange et à l’entrée du démarreur est. Quelle est la Prize?

Ответ: Voir le fusible sur le tableau.

Вопрос: Электрическая электрическая система Protherm после установки функциональной подвески trois jours et s’est arrêtée avec une erreur de 20 F.Comme demandé, cela ressemblait à quelque выбрала avec un relais thermique. Que faire, ce n’est pas dit. Pouvez-vous aider avec le consil?

Ответ: La protection automatique s’est déclenchée lorsque l’appareil surchauffe. Vous pouvez vous-même retirer l’équipement de la fonction d’urgence, bien que pour les coudes de ces modèles, l’action de déblocage soit le travail du service après-vente. Essayez de Trouver Le Bouton d’urgence Caché Sur le thermostat et appuyez dessus. Si cela ne fonctionne pas, vous devrez diagnostiquer la chaudière.

Вопрос: Электрический шофер Skate Protherm 18 K est réglé sur le fonctionnement maximale de nuit, mais la nuit, la chute de pression de 1,8 bar à 0,6 — Chauffe-eau le matin ne peut pas begin à écrire et F22 d’erreur. Je demande à vous aider à comprendre.

Ответ: La basse pression dans le circuit de chauffage peut is due to des fuites dans le système de chauffage et al défaillance du vase d’expansion dans l’unité. Il est nécessaire de regarder l’étanchéité des composants de l’appareil.Возможны проблемы с резервуаром, или с жидким рефроидным слоем в системе.

Вопрос: Le Scrat Proterm Scat électrique sur 12 кВт, что не требуется, но не исправно. Chaudière triphasée, la Voltage a été mesurée: en deux phase de 6, et sur la troisième — zéro. Peut-il инфлюенсер?

Ответ: Dans ce cas, évidemment des problèmes avec l’électricien. S’il y a deux phase, mais qu’il n’y en a pas de troisième, alors ce phénomène devrait étre éliminé dès que le tableau peut brûler.Возможные причины: dans la boîte de lot est allé le fil, dans la machine il y a de mauvaisesbornes ou cas dans le démarreur.

Вопрос: Scatter électrique de bateau 6kW. Je n’ai pas travaillé toute la saison. Le système a un liquidide de refroidissement. Récemment cassé un disjoncteur. Lorsque la machine est allumée, la chaudière fonctionne pendant un определенных temps, puis la machine se remet en marche.

Ответ: Peut-être que les fan sont en panne. Le Diagnostic de l’appareil est nécessaire.

Вопрос: S’il vous plaît me dire ce qui pourrait être le problème el.kotle Skat 6 kw: chaudière lancé il ya 3 ans pour chauffer le bain et il a parfaitement fonctionné (Assez 1-2 kw), et cette année , la puissance de chauffage est tombé plusieurs fois pendant l’alimentation la Voltage est normale et les dispositifs de chauffage, lorsqu’ils sont allumés, chauffent alternment l’eau à une suree température de manière identity, c’est-à-dire ils sont tous des travailleurs, mais pour atteindre la même température que les années précédentes, vous devez allumer la chaudière à pleine puissance 6kw.La performance thermique du bain n’a pas changé.

Ответ: Probablement, le bloc de tenes a échoué. Il est également nécessaire de vérifier le filter à boue.

Вопрос: Lors de l’installation et du lancement d’une chaudière de 9 Kwat, il se produit une erreur de f20. que faire dans ce cas?

Ответ: Le fusible de température s’est déclenché.

Вопрос: Электроэнергетическая установка установлена на 14 кВт. L’un des fusibles situés sur l’unité de puissance d’impulsion a brlé, je ne peux pas comprendre quelle valeur, dites-moi, s’il vous plaît!

Ответ: плавкий предохранитель 80 мА.

Q: lors du démarrage d’un nouveau système d’injection d’eau Proterm Ramp-6 et de la chaudière dans le F20 d’erreur donné (термостат безопасности для функций), l’eau est chauffée et non pas de pompe est activée. Прокомментируйте, что вам нужно, чтобы автомобиль находился в центре обслуживания в районе 100 км.

Вопрос: Pente Protherm, 18 кВт, лампа для полной сигнализации (восклицательный знак) Et HDO, светодиодный светильник, работающий по принципу циркуляции, больше не работает.J’ai essayé de réinitialiser l’erreur en appuyant sur le bouton qui est à l’intérieur, sur le dessus. в течение 20 минут после начала работы. Давление составляет 1,5 МПа, температура составляет 35 градусов.

Ответ: Votre chaudière électrique est en surchauffe. La raison en est que la machine à boue est bouchée par de la saleté au retour à la chaudière (si celle-ci a été install pendant l’installation) или que les contacts du relais sur la carte de commande sont bloqués.

Вопрос: Электрическая электрическая система Protherm SKAT 6 — 24 K. Plusieurs années ont fonctionné normalement. Сопровождайте, l’image suivante a lieu: après la mise en marche, ni la batterie ni les tuyaux provantant de la chaudière ne chauffent pratiquement. Après quelques minutes de travail, la température sur le thermomètre devient supérieure à 90 degrés et la chaudière s’éteint. La pompe (à en juger par le son et la вибрация) fonctionne.

Ответ: Вероятно, это проблема обращения.Mais vous pouvez sureement déterminer seulement lors du diagnostic de la chaudière.

Вопрос: dites-moi s’il vous plaît! Nous avons acheté la chaudière électrique rampe de Proterm 28, tout com établi sous la pression d’instruction de 1,5 bar, dont 380 volt.kotol ne donnent pas, ni aucun signe de vie, l’écran ne brille pas, ce pourrait -il être?

Ответ: L’écran ne s’allume pas: les fusibles sur le tableau de commande sont grillés, il n’y a pas de communication entre la carte de contrôle et le tableau d’affichage (vérifiez la boucle).

Вопрос: J’ai le Skat 12K. Кулон Il a travaillé 6 ans. À l’heure actuelle, l’eau de la soupape de décharge, Provantant de la soupape d’urgence, sape constamment l’eau. La pression de fonctionnement est от 0,9 до 2,5. Il s’égoutte jusqu’à ce que la chaudière s’arrête Complètement après около 5-6 heures. Les opérateurs familiers ont conillé de remplacer la soupape d’urgence et le vase d’expansion à l’intérieur de la chaudière? Donnez votre consil, comment être? Aussi je ne pouvais pas serrer l’écrou de la ligne flexible.

Q: быстрое соединение с 3 фазами и стабильное напряжение фазы на 180 вольт (305 вольт между фазами), количество энергии, производимой электрическим током Protherm, составляет 12 кВт, включая соединение всех фаз 7 кВт. Le tableau de commande est connecté via un стабилизатор. Est-ce qu’il prend un seul bronzage seulement? Правильно ли указана формула P = UxU / R? Ou est-il nécessaire de compter chaque phase séparément, puis plier? Dans le diagramme, il y a trois résistances dans chaque dix, une pour chaque phase.Эта инструкция указывает на номинальный ток 25 A
и максимальный ток 23 A?

Ответ: Или 2 оператора с тремя элементами, обеспечивающими мощность 2,33 кВт. Максимальный ток заряда (1 фаза) равен 23A, 25A — номинальный срок службы плавкого предохранителя.

Вопрос: Si vous désactivez le dix perforé, le travail sera el. Le chaudron?

Ответ: Il le fera, il en a 6 d’au moins.

Вопрос: Est-ce que Proterm Scat a une sortie «Erreur».Ou la sortie de «pression inacceptable dans le système»?

Ответ: F22 est une basse pression en CO (inférieure à 0,6).
F73 — Court-circuit du capteur de pression.
F74 — повышенное напряжение (плюс 4 В) при понижении давления.
Si la sortie électrique: контакты secs, ou collecteur ouvert, alors aucune identity d’erreur.

Вопрос: Электрическая электрическая установка установлена на коньках мощностью 6 кВт. fil Fondu dans le terminal, puis start à clignoter simplement F, l’erreur F20, alors ces œuvres, alors tout est nouveau et montre la place 0, puis 2, puis 4 Klemm a changé, la bande hors Voltage, le bouton rouge, les réglages d’usine mis, mais rien n’a changé.Les réparateurs sont venus et ont related, ils ont appelé, n’ont rien included, ils ont dit, come tout fonctionne, c’est probablement le cas dans le contacteur. Un électricien familier est venu, вероятное объявление tout de même dans la carte mère, mettre les sauteurs directement dans l’ombre, alors que nous nous réchauffons beaucoup. Seulement maintenant, il est devenu plus commun de donner l’erreur F20, puis 0 sq. M. et encore l’erreur F20. Est-ce que quelqu’un a rencontré quelque выбрала com ça? Est-ce vraiment le cas sur la carte mère? Elle
Un peucom ça fonctionne.Au fait, avant cela, la chaudière fonctionnait en monophasé, cela coûte maintenant trois phase, mais les fils ont apparemment fondu à cause d’un mauvais contact. Aujourd’hui, nous avons éteint la chaudière pour toute la journée, allumé le soir, a travaillé com il se doit, composé de 30 degrés, à nouveau commencé à donner l’erreur F20. D’ailleurs, l’erreur s’éteint quand la lampe RE-13 (vitesse réduite à la pompe) s’allume. Ils ont appelé un ami, il a une rampe 9, il ne s’allume pas du tout. Une telle question: devrait-elle êtrecluse? La pompe semble fonctionner, et elle a été appelée, et les tuyaux vibrent à la fois sur l’alimentation et sur le retour.

Ответ: Essayez le réglage d. 19, la valeur est 0, la pompe fonctionnera toujours à une vitesse accrue.

Вопрос: Эл. Chaudière Protherm Scat 12K-13, система ферме для траверс un peigne, антигелевый вариант Thermagent-30 объемом Eko около 28 литров. radiateurs sur deux étages. Après le lancement du système, il a fallu deux semaines pour travailler. Lorsque l’air est lu hors légèrement confus, que lorsqu’il n’y a pas d’antigel de vidange plus la pression de 100-150 mg avait chuté à 0,5 bar à une température chaudière présentait une pression de 60 degrés est де 1 бар.Ainsi, après une coupure de courant, à midi, la pression a disparu à 0 (версия: vase d’expansion — 1,2 pression est normale, le système d’antigel rempli в 1 баре, après quoi la chaudière a obtenu encore) une fois, la pression d’air peu de purge à la température monte à 60 2 бара). Il a fallu 4 jours est arrivé, la location est la même: pression 0 — encore une fois
Dolly, le système fonctionne, a Trouvé pas une grande fuite sur le peigne avec la Connexion, tiré vers le haut, mais la fuite elle- même n’est pas un gramme Meaningatif.10 c’est parti. tout en supposant que cela est dû à l’air dans le système, et l’idée de mettre un réservoir d’expansion Supplémentaire de Lits par 30.

Ответ: J’ai 24 литра дополнительных HA, puisque le volume du système est d’environ 270 литров. Vous avez le contraire, c’est à dire, le liquide de refroidissement va à la pompe sans nettoyage. Peut-être que le vase d’expansion ne bouge pas correctement. Il est nécessaire de vidanger Complètement le liquide de refroidissement de la chaudière, puis de le pomper.

Вопрос: Chaudière défectueuse Protherm Scat 12 kW, sans ajout. équipement Aujourd’hui, en raison d’un dégel, j’ai réduit la température de 45-40 градусов. Après un определенных temps j’ai remarqué l’erreur F73. Trouvé une description que c’est la fermeture du capteur de pression. Y a-t-il des options de reparation? Et de toute façon, peut-être qu’il est vivant, nous devons regarder autre selected?

Ответ: Réinitialisez l’erreur et vérifiez quelle pression est dans le CO. Vérifiez la pression d’air dans le vase d’expansion et alimentez le système à la pression Requise.Retirer-connecter le connecteur du capteur de pression. Водохранилище находится на берегу моря, на берегу озера. Mais avant de pomper le vase d’expansion, vous devez vidanger l’eau de la chaudière.

Вопрос: Электрическая электрическая машина используется для работы с водным транспортом 14. Эта электрическая машина используется на 200 литров. Lorsque je règle la température de l’eau sanitaire à 50-60 degrés, la chaudière ne s’éteint pas du tout. En même temps que l’eau chaude et le chauffage, je vois un point clignotant sur l’affichage de la chaudière.En conséquence, la température dans la maison est trop élevée. Si l’eau chaude n’est pas coupée, le chauffage ne doit pas être désactivé.

Ответ: La vanne à trois voies sur la chaudière est traduite, regardez-la.

Вопрос: Нарушение электропривода Scat 6 кВт. L’eau a été pompée dans le système à travers la pompe, le fusible a été cassé, et le fusible dans le tableau est maintenant constamment allumé, quelle pourrait être la raison? La pompe devrait tourner facilement avec un tournevis?

Ответ: Les RTE ont été court-circuités.

Вопрос: Kotel Proterm Skat 9 кВт (1 pendentif), установка на заводе, установка без предварительного уведомления для эксплуатации. Travaillé au taux de nuit avec un programmeur for maintenir la température réglée dans une maison de campagne. Здесь вы найдете все, что нужно для проверки, и это сюрприз, созданный в одежде, не функционирующий, как простая таблица без брюк. Плавкие предохранители (на выбор, 2 шт.) Vérifié — com le travail, celui qui devrait être dans le bus, ce n’est pas là? Peut-être qu’il est ailleurs, mais je ne l’ai pas vu.

Ответ: Essayez de mettre de nouveaux fusibles.

Вопрос: Электрическая система Chaudière electrique La température de la rampe de 18 kW, с подключением к 220 В, преобразованием на 380 В, кавалером на меланже. Après cela, la machine automatique a été assommée, quand les fils ont été démontés, la chaudière ne s’allume pas même à 220. Une phase et zéro sont fermés. Dites-moi ce qu’il faut faire?

Ответ: Vérifiez avec l’appareil.

Вопрос: Chaudière électrique Scat 9 fonctionnait correctement, il fallait l’emporter sur un autre mur, détaché, le lendemain connecté, aucun signe de vie, le tableau de bord ne brûle pas tout est silncieux.La phase est nulle, atteint le contacteur, puis le тишина, seulement sur le fil marron supérieur du contacteur est la phase, les fusibles sur la carte sont OK! Dites-moi, quel est le problème?

Ответ: La carte de contrôle est peut-être défectueuse.

Вопрос: La chaudière est installée La température de la rampe est de 18. La puissance en kilowatts ne peut être élevée qu’à 8, alors elle ne va pas plus loin, qui sait quel est le проблема?

Ответ: Réinitialisez les paramètres d’usine, paramètre d.96 Réglez sur 1 et OK.

Вопрос: En fonctionnement de la chaudière électrique Protherm Scat 9. Установите в октябре, меттр температуры на 35 градусов, не переходите через noyer dans un vide. Подвеска tout ce temps, nous n’avons pas touché à la chaudière, cela a fonctionné, les battery étaient chaudes, dans la maison plus, nous n’avons pas remarqué de problèmes. Lorsque nous avons installé la chaudière, nous avons acheté le fil non pascom ils en avaient besoin, et les installateurs, en le connectant, ont dit qu’il s’agit d’un fil temporaire, qu’il doit être remplacé, sinon il sera chauffé.Le fil a été changé, l’appareil a été allum pendant 80 degrés, après un moment, la mitrailleuse a été assommée. Подвеска Nous Avons allumé que nous travaillions dans la maison, ce jour-là rien n’a été coupé. La nuit a quitté la chaudière pour réchauffer la maison à 80 degrés, est venu le matin — la maison est froide, la nuit, apparemment, l’automatique s’éteint à nouveau, et nous avions deux radiateurs dans la maison. L’appareil est allumé, cela fonctionne. La nuit, un peu d’air dans la maison était réchauffé par des radiateurs «non accrochés», des radiateurs à mazout, des tuyaux chauffés avec un sèche-cheveux.Dès que tous les radiateurs fonctionnaient, la pression était déjà de 0,8 et l’appareil s’éteignait à nouveau. Après unwir allumé, j’ai reçu une erreur F22. Comprenez que vous devez ajouter de l’eau au CO et augmenter la pression. L’eau a été versée (l’air a été pris des radiateurs), la pression a été fixée à 2.0, la machine a été remplacée par une nouvelle. Parti la nuit à 80 degrés. La chaudière a travaillé pendant la nuit, mais maintenant elle ne chauffe pas au-dessus de 60 degrés, malgré le regéglage à 80 degrés.En même temps, cela fonctionne à pleine puissance. Подвеска на 80 градусов по индивидуальному заказу. Dites-moi, que peut-on faire?

Ответ: Il est préférable de contacter l’organisation de service.

Вопрос: Chaudière défectueuse Proterm Skat 14. L’année a bien fonctionné, tout allait bien. Maintenant une telle panne — cela fonctionne pendant plusieurs heures, puis ça marche et arrête de fonctionner, l’indication est là, tout va bien, mais le thermostat d’ambiance est fermé, l’afficheur indique que la chaleur ne s’éteint pas (le point sur la droite ne brûle pas).Il n’y a pas d’erreurs. Контакты 1 и 2 блока K8 sont fermés, ils appellent le testeur. Il ne veut même pas chauffer la chaudière. BKN connecté et capteur de température extérieure. Si vous l’éteignez pendant quelques minutes (dans le tableau de commande pour mettre hors Voltage), puis allumer le semblable begin à travailler, mais ensuite une minute, puis à nouveau. Arrête de penser que vous devez chauffer l’eau — le point sur la droite disparaît (Com s’il n’y avait pas de command pour le chauffage, bien que
l’équipe est là, j’ai déjà fermé les contacts) .Éteint la deuxième fois — après cela enroulé, chauffe. Le caloporteur выставлен на 70 градусов обслуживания, нормальное давление, la valve 3 voies va là, je ne comprends pas ce qui pourrait être le problème. Есть ли возможность поменять местами?

Ответ: Vous devez réinitialiser les paramètres aux paramètres d’usine et les ajuster à nouveau.

Теперь, когда есть возможность подключения к газу, и еще один способ подключения к горючему твердому веществу, который не доступен, кроме альтернативного метода доставки в дом с электроприводом.Эта статья, представленная лекторами с электронным управлением Protherm Skat, представляет собой брифинг по лекциям.

Chaudières électriques Protum Skat

Это уникальное оборудование для трассы, которое является уникальным в различных вариациях. Или у вас есть возможность связаться с водителем-шофером. Плюс модели nécessite une connexion réseau triphasée , mais les modèles d’une мощности 6 кВт и 9 кВт, рассчитанные на напряжение 220 В. moyen d’un affichage réglé et permet de contrôler le fonctionnement de l’équipement.Контролируйте результат воздействия на термостат или на внешний датчик температуры.

Pour créer un specific niveau de chaleur, les paramètres sont ajustés Individual. L’almentation en électricité est contrôlée à distance à partir du compteur de tarifs. Залейте свои внутренние помещения, возможно, установит каскадные блоки мощностью 24 и 28 кВт.

Protherm Scat А:

помпа с двумя поверхностями;
резервуар расширения;
soupape de sécurité;

En outre, le Protherm peut être connecté через нерегулируемое натяжение.Электрические электрики в функции являются подтверждением права на уничтожение, предоставлено c’est-à-dire que pendant deux minutes il «accélère» et sa puissance est minime. Радиаторы не защищаются от надбавок, имеют унифицированную функцию, получают возможность использовать энергопотребление (1,2 или 2,3 кВт).

Электромонтажные работы Protherm Scat имеют разные большие размеры (вес 34 кг) и размеры для занятий, что позволяет обеспечить постоянную работу в зоне предварительного контроля и импорта.Le fonctionnement de la chaudière est protégé de manière fiable par plusieurs fonctions:

Protection contre le blocage de la pompe;
un capteur de pression qui Surveille le niveau de pression de l’eau;
защитный гель;
Protection contre le blocage de la vanne et le gel du chauffe-eau connexion de la chaudière).

En cas d’erreurs dans le fonctionnement de la chaudière, un Diagnostic Automatique se produit, Entraînant l’affichage des résultats sous la forme d’un code.Декодирование кодов является донесением инструкций по продукту.

Avantages et inconvénients des chaudières electriques Protherm Scat

Proterm Scat se caractérise par un some nombre d’avantages par rapport aux autres types de chauffage:

ne produit pas demissions nocives dans l’atmosphère, n’a pas de produits de горения donc ce type de chauffage peut être qualifié d’écologique;
chaudière électrique — тип безвозвратный.Il est utilisé là où il n’y aucune possible de se connecter au gaz du réseau ou peut devenir une forme option de chauffage;
ne nécessite pas de maintenance systématique, contrairement, par instance, aux modèles à gaz ou à горючих твердых веществ;
fonctionnement silncieux;
il y un régulateur de niveau de chaleur;
может быть адаптирован для домашнего использования без качества;
есть устойчивые вспомогательные парашюты напряжения;
est équipé de plusieurs types de protection.

Avec les mérites, il y a quelques lacunes:

электрический электродвигатель Protherm Le bélier doit être connecté via un стабилизатор;
il n’est pas en mesure d’effectuer son travail lorsque l’électricité est débranchée.

Доступные клиенты

Консультанты, которые не знают, что Protherm Scat четыре раза в день трудно решить проблему подключения газа или невозможного. Avec un fonctionnement stable du réseau électrique, beaucoup refusent de raccorder le gaz, tout en économisant des sommes conidérables.En outre, la chaudière électrique est utilisée en parallèle avec l’unité de gaz, les зависимый от un système de chauffage unifié. Cette Trouvaille vous permet d’économiser de l’argent sur les ressources , en les alternant les uns avec les autres pendant la saison de chauffage.

В поисках воды в Protherm Scat, консультанты не обнаруживают рискованного использования воды. Beaucoup notent la концепция bien conçue de la chaudière, qui s’intègre bien dans n’importe quel intérieur de la pièce.Il peut être installé avec succès dans les salles de séjour, grâce à une opération silncieuse, il ne provoquera pas une внимание уделяется lui-même.

Les inconvénients sont que lorsque vous utilisez seulement une chaudière fonctionnant à l’électricité, quand il est éteint, или n’y a pas d’autres options de chauffage. Par conséquent, avant de faire un achat de la chaudière electrique Protherm, vous devez vous assurer qu’il n’y a pas de problèmes avec l’électricité. Специалисты рекомендуют использовать устройство для регулирования напряжения , чтобы обеспечить нормальное функционирование устройства Protherm Scat.

En outre, la consomitation d’énergie accrue de la chaudière electrique provoque des émotions négatives dans la населения, car le paiement des factures frappe la poche. Si l’on compare les coûts de chauffage au gaz et électrique, la chaudière électrique Protherm coûte un peu plus, avec des paramètres de chauffage identity. De ce qui précède, on peut conclure que cet électrique est choisi par ceux qui n’ont pas lassible de se connecter au gaz du réseau, ainsi que ceux qui se soucient de l’environnement et le considèrent com une source de consompting environmentalnementale .

Комментарий alimenter la chaudière Protherm Scat en action?

Pour démarrer la chaudière, suivez les instructions ci-dessous.

Sous pression réduite, le voyant «barre» clignote sur l’affichage. Залейте ситуацию, de l’eau devrait être ajoutée au système. Si dans ce cas la pression diminue, vous devez contacter un spécialiste.

Si vous souhaitez arrêter définitivement le fonctionnement de la chaudière Protherm, vous devez la déconnecter de l’alimentation électrique et fermer les robinets.Si un arrêt est nécessaire en hiver, alors du système, il est nécessaire de drier l’eau pour éviter le gel.

Комментарий prendre soin de la chaudière electrique Protherm? N’utilisez pas d’abrasifs ou de produits chimiques. Preférable d’essuyer la surface du corps avec un chiffon humide, puis sécher la surface.

Tout dysfonctionnement est affiché sur l’écran avec un code d’erreur. Les numéros de code sont localisés et décodés dans le pasport du produit.

Si des dysfonctionnements graves se produisent, par instance, l’échangeur de chaleur gèle ou de l’eau coule, il est interdit d’allumer la chaudière electrique dans le réseau électrique. Il est nécessaire d’attendre un spécialiste qui effectuera des diagnostics et fera une réparation quality. Le changement de détails est effectué uniquement au moyen de pièces de rechange d’origine.

Alors, chers lecteurs, vous avez pris connaissance du type alternatif de chauffage Protherm Scat.Lorsque le gaz et les solides solides sont à portée de main ou que vous êtes un adepte de la propreté de la chaudière electrique peut être une bonne aide.

31.05.2014 11 700

В определенных регионах, центрах распределения газа и использовании жидких баллонов недопустимы условия безопасности. L’organisation d’un système de chauffage autonome dans ce cas est plus efficace, basée sur des chauffe-eau électriques.Par instance, en installant la chaudière electrique Proterm Scat, produite en Europe et jouissant d’une grande Popularité auprès des consommateurs en Russie et dans les pays de l’ancienne CEI.

Principe de fonctionnement et concept de la chaudière

Le système Scat Monocircuit permet de chauffer le fluide caloporteur du système de chauffage, s’il est nécessaire d’obtenir de l’eau chaude dans les chaudière réudières, chauffesage через специальный канал с термостатом и все установленные.Электрические машины в оборудовании для подразделений по борьбе с группами. Cela permet d’ajuster en douceur la puissance de travail, allant de 6 à 28 kW, en désactivant some groupes.

Электрическая электрическая машина «Proterm Scat» является фабрикой в соответствии со стандартами и маленькими размерами, но при этом не требует тщательного контроля над оборудованием. Система информационных технологий и управления ситуацией на рабочем месте в плане дел и представляют собой ЖК-дисплей и другие бутоны-пуссы.

Avantages et inconvénients de l’équipement

Les inconvénients de tels appareils de chauffage peuvent être attribués уникальны в coût élevé de l’électricité consommée en tant que vecteur énergétique major. Положительные моменты собственности для детей и взрослых:

Полная автоматизация процесса, без необходимости участия в персональной подвеске для работы в рамках программы.
Silencieux absolu en fonctionnement, le seul élément créant un bruit de fond à peine encerable est la pompe de циркуляции.
Электрические электрики Протерм Scat on un rendement élevé jusqu’à 99%.
Не требуется установка и сбор по химии.
Ne dependez que de l’approvisionnement en électricité.
Электрооборудование является классным в соответствии с требованиями окружающей среды, имеет функцию сгорания, процесс сгорания горючих материалов не используется и не используется при работе с атмосферой.

Большая гамма продукции

Les plus petites chaudières 6K

Небольшая мощность 6 кВт, электрическая серия Protherm Scat 6K.Это исключение имеет электрическую мощность Protherm Scat 6 KR 13 с номинальной мощностью 23 кВт. Эта модель водяной одежды может работать с частями домашнего обихода с напряжением 220 Вт и промышленными изделиями с напряжением 380 Вт.

Quel que soit le modèle, l’équipement est équipé de l’option de l’option de l’option de l’option de l’option de l’option de l’option de l’option de l’Option de Connecter un Resservoir de Stockage externe nécessaire for fournir le système d’eau chaude sanitaire. Avec la chaudière connectée, même une chaudière de faible puissance peut fournir un volume d’eau de 15 л / мин.

Le réglage de puissance des appareils de chauffage et les températures d’eau correantes sont effectués en douceur lorsque plusieurs appareils de chauffage sont éteints simultanément, le déclenchement automatique arrête les groupes en охрана температуры, de assuès soudains dans le réservoir de chauffage. Электрическая электрическая система Protherm Scat 6K оснащена встроенной помпой циркуляции, что дает возможность трудоустройства в узких и промышленных системах.

Le prochain en termes d’indicateurs de performance est la chaudière électrique Protherm 9k Skat. Comme les autres équipements de cette série, il est conçu pour chauffer le liquid de refroidissement dans un système de chauffage. Налейте compenser la pression générée par la dilatation du fluide caloporteur pendant le chauffage, un vase d’expansion d’un volume allant jusqu’à 7 литров, prevu dans le chaudière. Максимальная мощность оборудования 9 кВт и модуль.Comme avec les autres équipements électriques de ce niveau, la chaudière électrique murale à chauffage Proterm Scat 9 nécessite une mise à la terre compétente. Электрические электрические устройства мощностью 12 кВт перегруппированы в группе оборудования марки Protherm Scat 12K. Они не снабжены системами безопасности, которые защищают оборудование для водителя и других пользователей. Le système de sécurité consiste en:

Capteur de pression du fluide de chauffage dans le système de chauffage, arrêtant automatiquement la chaudière en cas de chute de valeurs inférieures à 0,8 атм.
Le système qui arrête la chaudière en cas de surchauffe, se déclenche automatiquement lorsque la température atteint + 100 ° C.
Déconnexion lisse des appareils de chauffage, dans le processus decontrôle de la température.
Pendant l’arrêt d’urgence, par instance, lorsque l’almentation électrique est interrompue, le microprocesseur dans la chaudière mémorise les regéglages actels et démarre automatiquement au moment du renouvellement de l’alimentation, en conservant les paracmès.

Scat 12K Protherm имеет площадь 120 м².

Электроэнергетические системы плюс мощность 14, 18 и 24 кВт

Модели и электрические электрические устройства Protherm Scat 14K и 18K с мощностью 14 и 18 кВт соответственно. L’échangeur de chaleur en acier fournit un long temps de fonctionnement, compte tenu des bons указывает на сопротивление дезоксидации различных процессов коррозии.Регулировка электрической мощности загорающей способности в зависимости от того, какая мощность у вас меньше 6 кВт, с последующим запаздыванием по сравнению с предыдущими модификациями и модификаторами. Сборные и рожденные контактные электрические устройства Protherm Scat18K находятся на месте нижнего плана одежды. Ceci permet à la chaudière d’être montée dans de petites ouverture, без использования дополнительных принадлежностей на l’équipement.

Электрическая электрическая машина Protherm Scat 24K имеет мощность всего 24 кВт, которая может быть использована для четырех и более важного объема воды.Le système de démarrage progressif de la chaudière обеспечивает функционирование оборудования à la puissance minimale pendant при определенных временах après le démarrage.

Монтаж

L’absence d’un système d’extraction de fumée permet d’installer l’équipement de la chaudière dans n’importe quel endroit. Возможное предварительное условие для установки телефонных услуг — это доступное питание 220 или 380 В в оборудовании и возможность использования оборудования на земле для обеспечения гарантии и обеспечения бесперебойного питания.L’installation et les essais initiaux de la chaudière doivent être effectués uniquement par des spécialistes qualifiés, possible un unaste expérience dans le travail de la plomberie et de l’électrique.

Руководство по эксплуатации котла Protherm pdf

Руководство по эксплуатации котла Protherm в формате pdf

Образцы окамзитехо выкону котле в кВт режим ок став изображения окамзитехо выкону котле ж инди. Инструкция по эксплуатации и установке электрокотла. Утечка газа или неисправность, если утечка газа или неисправность существует или подозревается, выключите котел и подачу газа и обратитесь в местную газовую компанию.Чтобы просмотреть весь наш ассортимент запчастей для котлов protherm и запасных частей для отопления protherm, все с фотографиями в высоком разрешении, нажмите кнопку «Домой» выше или. Доступен для загрузки набор руководств по установке, руководств по обслуживанию, руководств пользователя и других сопутствующих руководств. Инструкции являются неотъемлемой частью устройства и должны соответствовать актуальным вопросам газовой безопасности.

Или щелкните правой кнопкой мыши, чтобы сохранить в произвольном месте. При всех условиях скорости горения поверхность горелки не должна иметь красных участков.Приведенные ниже инструкции по эксплуатации котлов Protherm являются инструкциями по эксплуатации котлов. Как предписано в этом руководстве, уровень кислорода должен составлять от 5% до 7%. Protherm lynx 24 квт бойлер обогреватель купить домашний газовый обогреватель продукт на меди 42, настенный, конденсационный protherm дополнительно есть возможность подключения lymx удаленного комнатного радиотермостата не входит в комплект поставки lhnx, что позволяет достичь наиболее экономичной работы protherm lynx 24. Над страницей размещены некоторые инструкции по эксплуатации газового котла buderus в формате pdf. В соответствии с тенденциями развития в области электрокотлов, компания protherm представила электрические котлы прямого нагрева серии rejnok, выпускаемые в вариантах 9, 12, 15, 18, 21 и 24 кВт.Руководства в формате PDF можно легко загрузить и отобразить на любом устройстве. Все контроллеры, поставляемые с печами protherm, имеют встроенные розетки и легко заменяются для более быстрого и быстрого обслуживания. Protherm 80 e имеет сезонную эффективность 78. Циркуляционные нагреватели и циркуляционные агрегаты представляют собой компактные автономные устройства, предназначенные для нагрева текущих жидкостей и газов, включая перегретый пар. Kd navien — корейский производитель энергетики, специализирующийся на производстве газовых и дизельных котлов, а также другого энергетического и климатического оборудования.Protherm электрические инфракрасные обогреватели и промышленные protherm, llc — ведущий производитель электрических инфракрасных обогревателей, также называемых инфракрасными или лучистыми обогревателями, печей pregel и инфракрасных технологических и тепловых систем Protherm close menu.

Мы открыты 7 дней в неделю, и один из наших сотрудников будет более чем счастлив помочь вам найти нужную деталь. Поставляемые контроллеры с сенсорным экраном специально разработаны для стоматологической серии и могут поддерживать контроль температуры, а также температуру.A неисправный вентилятор b неисправный электрод и датчик электрода. Немецкая компания buderus ведет свою историю с 1731 года как завод по литью чугуна. В руководстве вы должны найти древовидную диаграмму или блок-схему. Котел можно устанавливать только в тех условиях, для которых он был разработан. Циркуляционные нагреватели нагревательные элементы protherm industries. В конце 19 века завод освоил выпуск секционных чугунных котлов, конструкция которых по сей день не претерпела существенных принципиальных изменений.Посмотрите на него, чтобы увидеть последовательность, в которой все должно происходить. Модельный ряд комбинированных котлов начинается с 80e mk1 и 80e mk1, обратите внимание на малую e и заглавную e, также в этом разделе это protherm 80e mk2 и 100e mk1. Protherm jaguar 28kw котел ручной отопительные запчасти ltd.

Инструкция состоит из трех частей: инструкции для пользователя, инструкции по установке и обслуживанию, включая гарантийную регистрационную карточку. Plumb arena поставляет полный спектр запчастей protherm, запасных частей для котлов protherm, стандартных запчастей protherm по очень конкурентоспособным ценам.Поставлять продукты, пригодные для использования по назначению, четко и честно описанные. Чтобы найти нужное вам руководство, нажмите на производителя котла ниже, это приведет вас на страницу со всеми имеющимися у нас руководствами для этого производителя котла. Инструкция по эксплуатации и монтажу электрики. Руководство по установке руководство пользователя соответствует шаблону заявление устава hwa требует, чтобы все участники придерживались следующих правил. Это микросайт, где вы можете найти руководство по эксплуатации вашего котла.

Navien входит в пятерку крупнейших корейских производителей и собирает свою продукцию только на собственных заводах в Корее. Protherm 80e — это настенный комбинированный котел, обеспечивающий центральное отопление и бытовую горячую воду. На этой странице есть ссылки на руководство по эксплуатации вашего котла. В разделе запасных частей прямого нагрева мы располагаем рядом запасных частей для котлов ikon. Следуйте ручным процедурам, чтобы исправить это состояние. Подключение котла к газопроводу, системе отопления и водоснабжения. Котел и все сопутствующее оборудование должны устанавливаться и использоваться в соответствии с проектом, всеми соответствующими действующими нормативами и техническими стандартами и в соответствии с указаниями производителя.После того, как вы загрузили руководство, дважды щелкните загрузку, чтобы открыть руководство, если вы хотите сохранить загрузку, щелкните правой кнопкой мыши.

Просмотрите и скачайте онлайн-руководство по эксплуатации protherm panther 24 ktv. Центральное отопление и горячая вода не работают. Инструкция по эксплуатации котла Protherm, требуется форум сообщества Screwfix. Инструкции по эксплуатации и установке для прямого нагрева. В течение 20 века будерус постоянно расширял ассортимент. Со временем мы предоставим возможность поиска по нескольким терминам и по gc no.В этом руководстве описывается применение, установка, эксплуатация и техническое обслуживание котла серии Kn. Домашние котлы protherm котел запчасти котлы combi protherm 80e mk1 e 2. Если при отключении напряжения питания контроллер находился в ручном режиме, то контроллер перейдет.

Protherm 20 должен использоваться промышленным оператором под его руководством. 80 e — это комбинированный котел без конденсации с максимальной выходной мощностью 23. Если вы не можете найти нужную деталь, позвоните в наш контактный центр по телефону 0330 123 3707.При установке контроллера необходимо использовать и обозначать выключатель или автоматический выключатель. После установки эти инструкции необходимо передать домовладельцу или оставить на котле или рядом с ним. Электрокотлы protherm предназначены для монтажа в системах водоснабжения отопления с принудительной циркуляцией воды. Перед установкой прочтите все инструкции в этом руководстве и всю другую информацию, поставляемую с котлом.

Нажмите на модель, и начнется загрузка вашего бесплатного файла в формате pdf.Обсуждение вопросов сантехники и центрального отопления началось с выставки mattl, 27 ноября 2005 года. Поставлять продукцию, которая соответствует или превышает соответствующие стандарты, а также строительные и водные нормы. Просто нажмите на модель или номер совета по газу, и руководство загрузится внизу страницы. После загрузки руководства дважды щелкните загрузку, чтобы открыть руководство, если. Эти инструкции следует тщательно соблюдать для безопасного и экономичного использования вашего котла. Электромакс котел комбинированный проточный и прямой.Обсуждение в разговоре сантехников начато vlad55, 2 мая 2006 г. Мы уверены, что наш электрический котел protherm обеспечит оптимальный тепловой комфорт и приведет к истинному. Я не сантехник, но хотел бы знать все функции и способы устранения неисправностей котла. Есть ли у кого-нибудь руководство в формате pdf или можно указать, где я могу его получить.

Циркуляционные нагреватели могут быть установлены вертикально или горизонтально для встроенного нагрева или вертикально к резервуару в качестве нагревателей с боковым плечом. Минимальное рабочее пространство в непосредственной близости от котла должно быть таким, чтобы с котлом можно было легко и безопасно работать голыми руками и с помощью.Мы рекомендуем вам перейти на новый, более эффективный котел, чтобы снизить счета за топливо и выбросы углекислого газа. Через несколько часов он потеряет давление и покажет ошибку f0.

Электрические котлы Protherm Skat (Ray) V14 24 кВт

отзывы, линейка продукции и характеристики, цены

Что делать с ошибкой f20 электрического котла Protherm (Протерм)

Поделитесь опытом

Понравилась статья? Репост будут лучшей благодарностью.

Электрические котлы Протерм Скат

Схема подключения электрокотла протерм

Электрокотлы Протерм Скат

Монтаж и подключение электрических котлов

Подключение к электрической сети котла Протерм 6 кВт

Рекомендации по установке электрических котлов

Преимущества и недостатки электрических котлов Protherm Скат

Характеристика и модели котлов Протерм

Отзывы потребителей

Протерм Скат (RAY) KE 14 подключение и настройка.

Общее описание.

Подключение к отоплению.

Один контур отопления

Отопление и тёплый пол

Подключение бойлера косвенного нагрева

Дополнительные подключения Protherm Ray 14 KE.

Принудительное ограничение мощности котла или выключение.

Дополнительные функции разъёма Х15.

Каскадное включение котлов.

Дополнительный модуль VR40

Полезные мелочи)

Доступ к кодам диагностики:

Инструкции на электрические котлы protherm

Монтаж и подключение электрических котлов

Подключение к электрической сети котла Протерм 6 кВт

Рекомендации по установке электрических котлов

Характеристика и модели котлов Протерм

Почему именно котлы Протерм?

Эксплуатация котлов Протерм

Электрокотел Скат — Технические характеристики электрического котла Скат, стоимость и отзывы

Технические характеристики электрического котла Скат

Преимущества и недостатки электрокотлов Скат

Отзывы о электрокотлах Скат

Устройство электрокотла Скат

Стоимость электрического котла Скат

Читайте также:

LISTA DE PRET PIESE DE SCHIMB PROTHERM

Инструкции по установке и обслуживанию Puma 80, 80e и PUMA 80,80C … · Номер детали 27/18810-03 Puma 80

Руководство по установке Centrala Termica Westen StarDigit

Котлы и системы управления OpenTherm — MyBoiler.com

Что такое OpenTherm?

История OpenTherm?

Плавное регулирование

Расширенные настройки OpenTherm

Котлы, совместимые с OpenTherm — неофициально совместимы

Элементы управления, совместимые с OpenTherm

Центральная электрическая, центральная электрическая, мощность [кВт] 19 — 24

Nous utiliserons un manuel d’instructions de 9 kW.La chaudière électrique murale sera chauffée par une rampe.

Protherm Ckat Технические характеристики

Avantages et inconvénients

Критика

При:

Инструкции

Видео

Установка

Mise en Service

Réparation de chaudière

Caractéristiques des chaudières électriques Protherm

Технические характеристики и одежда

Популярные модели Protherm

Руководство по эксплуатации

Chaudières électriques Protum Skat

Avantages et inconvénients des chaudières electriques Protherm Scat

Доступные клиенты

Комментарий alimenter la chaudière Protherm Scat en action?

Principe de fonctionnement et concept de la chaudière

Avantages et inconvénients de l’équipement

Большая гамма продукции

Монтаж

Руководство по эксплуатации котла Protherm pdf

Добавить комментарий Отменить ответ
