Прогрузка автоматических выключателей | Заметки электрика

Здравствуйте, уважаемые посетители сайта http://zametkielectrika.ru.

Сегодня я Вас познакомлю со статьей на тему прогрузка автоматических выключателей.

После выполнения электромонтажа производят ряд приемо-сдаточных испытаний и измерений, согласно нормативным техническим документам, типа ПУЭ и ПТЭЭП. Один из видов испытаний — это проверка работоспособности коммутационных аппаратов защиты на соответствие номинальным данным.

Аппараты защиты предназначены для защиты электрических цепей от коротких замыканий, соответственно, электромонтаж должен проводиться строго по проекту.

Что же такое номинальные данные аппаратов защиты?

Введение

Для автоматических выключателей основными данными (характеристиками) являются:

• номинальный ток — допустимая величина тока для работы в нормальном режиме
• ток срабатывания защиты — величина тока при коротком замыкании или перегрузки в электрической линии
• время срабатывания защиты — уставка по времени при коротком замыкании или перегрузки

Своими словами можно сказать, что прогрузка автоматических выключателей — это измерение основных характеристик автоматического выключателя.

Измерение основных характеристик автоматических выключателей проводит персонал электролаборатории, прошедший специальную подготовку и имеющий высокую квалификацию.

А сейчас от теории перейдем к практики, и я Вам наглядно продемонстрирую как произвести прогрузку автоматического выключателя.

Устройство для прогрузки автоматических выключателей

Для прогрузки (проверки) автоматических выключателей первичным током применяют специальные прогрузочные устройства. В настоящее время имеется широкий выбор этих устройств для разных типов и номинальных токов.

В своей практики я применяю для прогрузки автоматических выключателей устройство со следующей схемой:

 В состав схемы устройства для прогрузки автоматических выключателей входит:

• лабораторный автотрансформатор (ЛАТР)
• ключ управления (КУ)
• нагрузочный трансформатор (НТ)
• амперметр с разными пределами измерения (шунт)
• трансформатор тока (ТТ)
• соединительные провода соединяют испытуемый автомат с выводами «регулируемый ток»

Также в состав устройства входит секундомер. Но я его на схеме не обозначил.

Данное устройство позволяет наводить во вторичной обмотке нагрузочного трансформатора ток до 50 (А). Для прогрузки автоматов с большим током, я применяю аналогичную схему, только с более мощным нагрузочным трансформатором и источником питания.



Методика прогрузки автоматических выключателей

Методику прогрузки автоматического выключателя я Вам покажу на примере автомата ВА47-29 с номинальным током 6 (А) и защитной характеристикой «С» российского производства IEK.

Этот автоматический выключатель имеет 2 защиты:

• электромагнитную (мгновенную)
• тепловую (с выдержкой времени)

Проверять будем и электромагнитную защиту, и тепловую. Для этого в паспорте на наш автоматический выключатель находим график время-токовой характеристики срабатывания.

Она выглядит следующим образом (более подробно о ней читайте в статье про время-токовые характеристики В, С и D — чем отличаются?):

Что же мы видим по графику?

А по графику мы видим абсолютно все характеристики срабатывания нашего испытуемого автомата.

Ось Х — это кратность тока, т.е. отношение тока прогрузки к номинальному току. Ось У — это выдержка времени срабатывания автомата.

Зона срабатывания электромагнитной защиты для данного автоматического выключателя находится в диапазоне 5-10 кратности к номинальному току. Т.е. в нашем случае электромагнитная защита сработает при токе от 30-60 (А) за время не превышающее 0,01-0,02 (сек.).

Электромагнитную защиту будем проверять 8-кратным током 48 (А). При этом токе автомат должен отключиться за время не превышающее 0,01 (сек.) — смотрите желтую линию на графике.

Зона срабатывания тепловой защиты ограничена 2 кривыми, которые показывают разное температурное состояние автомата (горячее и холодное состояние).

Тепловую защиту будем проверять 3-кратным током 18 (А). При этом токе автомат должен отключиться за время от 3 — 80 (сек.) — смотрите красную линию на графике.

Если любая из вышеперечисленных защит не отключает автоматический выключатель согласно отведенному ей времени, то такой автоматический выключатель считается неисправным и к дальнейшей эксплуатации запрещен.



Пример

Для более удобного подключения к автоматическому выключателю устанавливаю на него удлиненные вывода из шпилек.

 Подключаем к шпилькам соединительные провода и проводим прогрузку.



Протокол прогрузки автоматических выключателей

После проведения прогрузки автоматического выключателя первичным током (срабатывание электромагнитной и тепловой защиты), все данные по наводимому току и полученной выдержке времени заносим в протокол следующей формы.



Периодичность прогрузки автоматов

Итак, мы подробно рассмотрели статью про прогрузку автоматических выключателей. А ни слова не упомянули о периодичности проверки. Строгих норм по прогрузке автоматов в ПУЭ и ПТЭЭП нет. Периодичность проверки автоматических выключателей определяется нормами заводов-изготовителей. На предприятиях периодичность определяет технический руководитель. Это может быть 1 раз в 3 года, и 1 раз в 6 лет и того реже, все зависит от важности потребителя.

Но я Вам рекомендую во избежании различных проблем,  проводить прогрузку автоматических выключателей 1 раз в 3 года.

Эта рекомендация относится к автоматическим выключателям, установленным, как на производстве, так и в быту.

Рекомендую также прочитать статью о причинах отключения автоматических выключателей.

P.S. И на десерт я Вам приготовил видео-урок о прогрузке автоматического выключателя.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Протокол проверки автоматических выключателей • Energy-Systems

Как часто необходимо оформлять протокол проверки автоматических выключателей?

Существующие правила предписывают соблюдать заданную периодичность выполнения электрических измерений – подобным образом гарантируется соответствие установки требованиям безопасности, надежности, экономической и технической эффективности. Испытания средств защиты, основанных на применении автоматики, не являются исключением – для государственных органов

иснабжающих предприятий требуется протокол проверки автоматических выключателей, который исключает возникновение вопросов, связанных с основными параметрами системы. Вне зависимости от того, подвергается исследованию проект электроснабжения ресторана или установка, расположенная на промышленном предприятии, стандартная периодичность проведения обследования составляет раз в 3 года. Единственным исключением выступает наличие рекомендаций производителя, которые обычно указываются на корпусе или упаковке автомата.

Как осуществляется прогрузка автоматических выключателей?

Методика испытаний включает так называемую прогрузку – фактически подобное действие представляет искусственное повышение силы тока до значения, при котором должно произойти моментальное срабатывание. Специалист, выполняющий проверку, отмечает, какое значение соответствует отключению электрического питания. Прогрузка автоматических выключателей предполагает также анализ температуры срабатывания – с помощью силы тока, на 10-20% большей номинальной, осуществляется нагревание устройства, в результате которого срабатывают термические расцепители.

На основании подобных исследований оформляется протокол проверки автоматических выключателей, который содержит все основные сведения о целостности установки, а также о количественных параметрах, представленных сопротивлением, силой тока, напряжением, при которых проводилось исследование. Кроме того, на основании сопоставления фактического и нормативного времени расцепления осуществляется формирование заключения о возможности эксплуатации приборов в составе комплексной установки.

Прибор для прогрузки автоматических выключателей

В современной практике электрических исследований применяются специализированные комплексы, которые способны проводить анализ широкого спектра изделий благодаря возможности создания импульсов разнообразных характеристик. Высоковольтная лаборатория в обязательном порядке снабжается подобным устройством – оно позволяет выполнять основные исследования, которые входят в ее компетенцию.

Наиболее важным элементом устройства выступает трансформатор, который может преобразовывать получаемый заряд, устанавливая определенные значения силы тока, напряжения, сопротивления. Современная техника оснащается электронными контроллерами, а также комплексом индикаторов, которые помогают значительно повысить удобство эксплуатации. Кроме того, агрегаты данного типа часто комплектуются блоками для хранения информации.

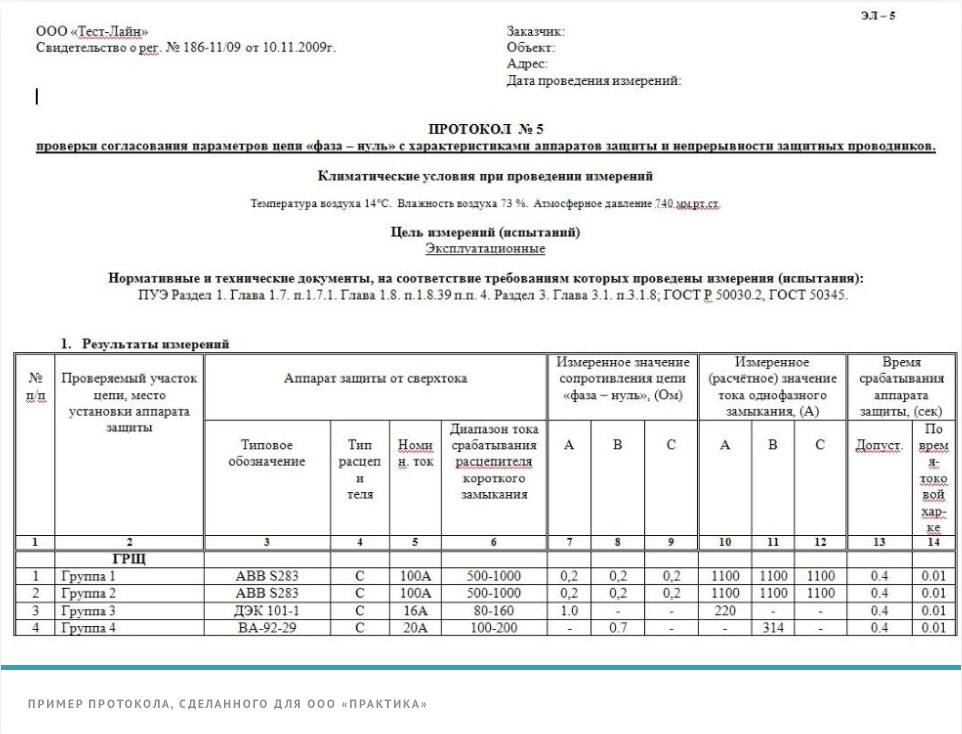

Пример технического отчета

Назад

1из27

Вперед

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости услуг электролаборатории.

Онлайн расчет стоимости проектирования

1	Электроиспытания по кол-ву линий (от 7500р)	шт.		500 р.
2	Электролаборатория до 200 кв.м. (от 7500 р.)	кв.м.		80 р.
3	Электролаборатория от 200 до 500 кв.м.	кв.м.		80 р.
4	Электролаборатория от 500 кв. м.	кв.м.		65 р.
5	Электролаборатория от 1000 кв.м.	кв.м.		50 р.
6	Одна-двухкомнатная квартира (с выездом и техническим отчетом)	шт.		7500 р.
7	Трехкомнатная квартира (с выездом и техническим отчетом)	шт.		9000 р.
8	Свыше трех комнат (с выездом и техническим отчетом) от;	шт.		10000 р.
9	Испытание автоматических выключателей, 3-полюсный автомат свыше 1000 А	шт.		450 р.
10	Испытание автоматических выключателей, 3-полюсный автомат до 50 А	шт.		150 р.
11	Испытание автоматических выключателей, 1-полюсный автомат	шт.		90 р.
12	Проверка автоматических выключателей (2-полюсное УЗО)	шт.		120 р.
13	Проверка автоматических выключателей (4-полюсное УЗО)	шт.		180 р.
14	Замер полного сопротивления цепи «Фаза-нуль», 1 токоприемник	шт.		120 р.
15	Проверка наличия цепи между заземленными элементами установки и заземлителями (металлосвязь)	точка		35 р.
16	Проверка сопротивлений заземлителей и заземляющих устройств	точка		500 р.
17	Замер сопротивления изоляции мегаомметром 3 жил	линия		150 р.
18	Замер сопротивления изоляции мегаомметром 5 жил	линия		180 р.
19	Испытание повышенным напряжением кабельных линий после ремонта	линия		5000 р.
20	Испытание автоматических выключателей, 3-полюсный автомат до 200 А	шт.		180 р.
21	Испытание автоматических выключателей, 3-полюсный автомат до 1000 А	шт.		350 р.
22	Технический паспорт на заземлитель	шт.		10000 р.
23	Составление КП для госучреждений, от	шт.		500 р.

Итого:

руб

Нажимая кнопку заказать, вы соглашаетесь на обработку персональных данных.

Нагрузочные выключатели: устройство, протокол и частота

Нагрузочные выключатели — один из методов проверки правильности функционирования данного типа устройств и их соответствия установленным ГОСТам. Выключатель может быть нагружен установкой, собранной по специальной схеме.

Содержание

1. Основы погрузочных машин
2. Основные характеристики автоматических выключателей
3. Устройство для погрузки АБ
4. Техника погрузки машин
5. Пример
6. Протокол и периодичность погрузки
7. Периодичность

Основы погрузки машин

Автоматический выключатель

Основными функциями автоматических выключателей являются активация и размыкание электрических цепей. Последний процесс инициируется, когда напряжение значительно падает ниже нормы, цепь перегружена или происходит короткое замыкание. Когда мастера производят загрузку машин, они преследуют цель проверить правильность функционирования расцепителей путем пропускания через них электрического тока, идущего от специально сконструированной установки.

Ситуации, в которых рекомендуется выполнять эту процедуру, включают:

• капитальный ремонт выключателя или другого электрооборудования;
• покупка нового устройства;
• завершение ремонта электроустановки.

Схема нагрузки выключателя

Также проводится планово-предупредительная нагрузка с определенной периодичностью, установленной на предприятии. Механизм процедуры основан на воздействии электромагнита на выброс, в результате чего последний срабатывает и устройство перестает работать. Грамотно организованная процедура позволит определить, способно ли устройство защитить сеть от разного рода неприятных происшествий. Он должен защищать от пожара и чрезмерных нагрузок (частые явления при повреждении изоляционного материала проводов и перепадах давления) и от получения пользователем поражения электрическим током при коротком замыкании. Если устройство прошло испытания, оно считается исправным и пригодным для повседневного использования.

Основные характеристики автоматических выключателей

Автоматические выключатели относятся к категории защитных устройств. Они защищают электрическую цепь от последствий короткого замыкания: при возникновении инцидента устройство должно немедленно отключиться, чтобы не произошло искрение или возгорание. Для электрооборудования применяют разные типы машин, подходящие по техническим характеристикам. Для работы с напряжением менее 1000 В применяют выключатели с литым корпусом (выдерживают токи до 3,2 кА), воздушные силовые выключатели (критический показатель — 6,3 кА), а также устройства с модульной конструкцией.

Все выключатели оснащены двумя защитными расцепителями, расположенными внутри корпуса прибора. Электромагнитный защищает от ситуации короткого замыкания, а тепловой защищает оборудование и электрические цепи от перегрузок.

К основным характеристикам устройств относятся:

• рабочий ток — значение, при котором выключатель срабатывает при перегрузке или коротком замыкании;
• временной интервал, по истечении которого срабатывает устройство;
• номинальное значение тока, при котором устройство может работать в нормальном режиме.

Времятоковые характеристики автоматических выключателей АП-50

В процессе нагружения эти показатели измеряются. Процедуру нельзя назвать простой; к ее выполнению допускается только высококвалифицированный персонал электролаборатории после прохождения специального обучения.

Устройство для нагрузки АВ

ЛАТР

Способ нагрузки автоматических выключателей заключается в искусственном создании замкнутого контура с возможностью плавной регулировки показателя электрического тока. Этот принцип используется любым коммерчески доступным автоматом заряжания. Существуют устройства на разные номинальные токи.

Вы можете собрать установку самостоятельно. Одним из примеров является конструкция с использованием трех типов трансформаторных устройств: один из них отвечает за нагрузку, другой работает с электрическим током, а третий представляет собой лабораторный автомат. В схему также входят шунтирующий амперметр, ключ управления, секундомер и кабели. Функция последнего заключается в подключении тестируемого выключателя к клеммам контролируемого тока. Такая конструкция может создавать электрический ток силой около 50 А на вторичной обмотке нагрузочного трансформатора. Также его можно использовать для проверки выключателей, рассчитанных на большие токи, но тогда потребуется источник питания и нагрузочное устройство с большой мощностью.

Техника загрузки машин

Загрузка машин производится по единому алгоритму. Для начала необходимо изучить техническую документацию устройства и определить характеристики, которые необходимо проверить. Затем проверяется функционирование расцепителей: сначала они всегда работают с электромагнитным блоком, затем с тепловым. Затем результаты заносятся в подготовленный протокол о выполненной работе.

Пример

Установка удлиненного отвода из шпилек

Процедуру можно продемонстрировать на примере автоматического выключателя отечественного производителя ВА47-29. Класс защиты этого устройства С, что соответствует необходимости пятикратного превышения номинального тока (здесь он равен 6 А) для срабатывания электромагнитной защиты. Именно такая степень защиты наиболее характерна для выключателей, используемых в обычных бытовых сетях.

Перед подключением устройства к тестовой установке необходимо изучить прилагаемую к нему техническую документацию. Он содержит графическое представление времятоковой характеристики срабатывания. По оси абсцисс отложено превышение тока нагрузки над номинальным значением. По оси ординат отложен временной интервал, по истечении которого срабатывает тепловая защита.

Нагрузочное приложение

Изучив график, можно понять, что зона, в которой срабатывает электромагнитный расцепитель, охватывает диапазон превышения номинального электрического тока (6 А) в 5-10 раз. Таким образом, для включения такого рода защиты требуется ток 30-60 А. Этот механизм срабатывает практически мгновенно: при правильной эксплуатации время не должно превышать 0,02 с. Для практического опыта можно принять восьмикратное превышение (48 А), в этом случае автомат должен быть выключен из сети не позднее, чем через 0,01 с.

Что касается механизма тепловой защиты, то на графике интервал переключений ограничен парой кривых, отражающих нормальное и горячее состояние автоматического выключателя. Для проверки подается трехкратный номинальный ток (18 А). Использование для испытаний электрического тока такой частоты является традиционным показателем, если в паспорте прибора нет указания на другую рекомендуемую частоту. Значение времени, через которое машина выключится, должно быть в пределах от 3 до 80 с (это можно узнать из графика).

Если какой-либо из релизов не выключает устройство в требуемые сроки, выключатель признается неисправным и к дальнейшей эксплуатации не допускается. Чтобы было легче нагружать устройство, на него можно надеть длинные выводы, сделанные из булавок. К ним подключаются кабели.

Протокол и частота загрузки

Перед началом тестирования желательно сделать шапку для протокола, в которой будут фиксироваться результаты. В документе указаны следующие параметры:

• установить значения временной задержки;
• типов испытанных выпусков;
• время срабатывания каждой из исследуемых защит;
• значения тока короткого замыкания и перегрузки;
• время воздействия каждого тока;
• текущие значения, при которых устройство работает и остается неизменным;
• особенности реакции защитных сил при тестовой деятельности.

Протокол стр. 1 Протокол стр. 2

Если полученные данные соответствуют установленным нормам, прибор рекомендуется к вводу в эксплуатацию. Если в процессе погрузочных работ были выявлены неисправности, составляется специальный документ, в котором указывается характер нарушений и рекомендации по их устранению в соответствии с ПУЭ.

Периодичность

Правила устройства электроустановок, а также Правила технической эксплуатации электроустановок потребителей никоим образом не регламентируют периодичность проведения плановых испытаний. Однако целесообразна регулярная загрузка через равные промежутки времени, так как машины имеют свойство со временем вырабатывать свой ресурс. В паспорте или другой документации, прилагаемой к прибору, производитель указывает рекомендуемые интервалы между испытаниями. На производстве такие сроки устанавливает технический руководитель. Чаще всего плановые процедуры рекомендуются раз в три года. Это касается устройств, установленных в промышленных электросетях и используемых для бытовых нужд. Дополнительные проверки проводятся при установке нового оборудования или капитальном ремонте старого.

Регулярная загрузка этих машин позволит вовремя определить неисправность устройства. Это предотвратит сбои в электроснабжении.

Руководство по выбору автоматического выключателя с правильными параметрами — оптовая продажа автоматических выключателей

Рекомендации по выбору автоматического выключателя с правильными параметрами — Автоматический выключатель оптом

• Дом
• org/ListItem»> Автоматические выключатели
• Рекомендации по выбору автоматического выключателя с правильными параметрами

• 02 августа 2017 г.
• Автор: Автоматический выключатель оптом

Сегодня существуют буквально тысячи автоматических выключателей от многих производителей. Они сильно различаются по своему назначению, функциональности, методам подключения и номинальной мощности / силе тока.

Как выбрать автоматический выключатель с правильными параметрами для вашего конкретного применения? Ознакомьтесь с некоторыми рекомендациями по правильному выбору автоматического выключателя, который вам нужен.

Определение необходимого номинала автоматического выключателя

Учитывайте следующие факторы при выборе автоматического выключателя, чтобы выбрать подходящий для ваших нужд:

1.

Функции цепи

Что будет обслуживать автоматический выключатель? Требования к выключателям, предназначенным для защиты проводки, будут отличаться от тех, которые предназначены для защиты оборудования, такого как двигатели. Это будет включать решение о том, требуется ли защита от тепловой перегрузки.

2. Требования к номинальному току / Характеристики

Оцените диапазон уставок защиты, необходимый для защищаемого оборудования. Разрушители пересекаются в своих рейтингах. Например, требование поддержки 80-амперного тока может быть удовлетворено автоматическим выключателем на 100 или 125 ампер.

Требования к номинальному напряжению и силе тока для общей нагрузки, ожидаемой в цепи, являются базовыми значениями, которые изначально определяют номинал выключателя.

Необходимые характеристики также будут иметь значение в процессе выбора. В зависимости от монтажа или корпуса панели для выключателя установка может потребовать выключателя с вращающейся рукояткой или конструкции тумблера.

Требования к монтажу, конечно, являются дополнительным фактором. Стандартные панели подходят для определенных типов автоматических выключателей, тогда как для модульных систем или систем со специальными монтажными пластинами потребуются другие типы выключателей.

3. Факторы окружающей среды

При высоких температурах, больших высотах или необычно высоких частотах, превышающих 120 Гц, необходимо учитывать специальные коэффициенты снижения мощности. Каждое из этих условий приведет к снижению мощности автоматического выключателя.

4. Максимальная отключающая способность

Максимальная отключающая способность — это самый высокий уровень тока короткого замыкания, который выключатель может выдержать без повреждения самого устройства. Отключающая способность выключателя должна превышать уровни неисправности, генерируемые в цепи. В противном случае произойдет повреждение устройства.

5. Номинальный непрерывный рабочий ток

Стандартные выключатели рассчитаны на силу тока в зависимости от емкости проводников в цепи, которую они защищают. Таким образом, выбор автоматического выключателя будет зависеть не только от функции цепи, но и от номинала провода.

NEC определяет непрерывную работу как состояние, при котором «ожидается, что максимальный ток будет сохраняться в течение трех часов или более».

Дополнительные сведения о автоматических выключателях

Факторы окружающей среды влияют на многие типы автоматических выключателей, например воздействие источников тепла. Поскольку тепло является одним из факторов, влияющих на срабатывание автоматического выключателя, выключатели, расположенные близко друг к другу, например, в корпусе панели, могут выделять дополнительное тепло, которое влияет на чувствительность функций отключения.

Вот почему Национальный электротехнический кодекс (NEC) предписывает, чтобы чувствительность выключателя включала коэффициент 80 % вместо полных 100 % от указанной мощности выключателя. Убедитесь, что выключатели, установленные в эксплуатацию, учитывают это.

Также следует учитывать испытания и надежность.
