Протокол проверки автоматических выключателей: напряжением до 1000 В. ЭЛ-6а
Электролаборатория » Услуги электролаборатории » Протоколы электролаборатории » Протокол проверки автоматических выключателей: напряжением до 1000 В. ЭЛ-6а
|
__________________________________________ |
ЭЛ – 6a (УТТ-5, УТТ-6, ПВ-53-Л, ЛАТР-1, САТУРН-М, РНО-250, НУ-2000 т.п.) |
|
| _________________________________________ Свидетельство о регистрации № ______________ Действительно до «____»______________ 200 г. Лицензия Минэнерго РФ № _________________ Действительна до «____»______________ 200 г. |
Заказчик: ___________________________________________ Объект: ____________________________________________ Адрес: _____________________________________________ Дата проведения измерений: «____»_____________ 200__ г.  |
|
|
ПРОТОКОЛ № ____ проверки автоматических выключателей напряжением до 1000 В. Климатические условия при проведении проверки Температура воздуха _______ °С. Влажность воздуха _______ %. Атмосферное давление _______ мм.рт.ст. Цель проверки (испытаний) Нормативные и технические документы, на соответствие требованиям которых проведены проверки (испытания): |
||
1. Результаты проверки:
|
№ |
Обозна-чение по схеме |
Типовое обозна-чение |
Типы расцепителей |
Заданная выдержка времени |
Номи-нальный ток |
Уставка расцепителей |
Проверка расцепителя |
|||||||
|
пере-грузки |
короткого замы-кания |
перегрузки |
короткого замыкания |
перегрузки |
короткого замыкания |
|||||||||
|
испы-татель-ный ток |
Время срабатывания, |
Длительность приложения испытательного тока (с) |
Ток срабатывания расцепителя |
Время срабатывания |
||||||||||
|
допу-сти-мое |
изме-рен-ное |
|||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
В) (с)
2.
Проверки проведены приборами:
|
№ |
Тип |
Заводской номер |
Метрологические характеристики |
Дата поверки |
№ аттестата |
Орган государственной. метрологической службы, проводивший поверку |
||
|
Диапазон измерения |
Класс точности |
последняя |
очередная |
|||||
Обозначения:
1.
Типы расцепителей:
1.1. ОВВ – максимальный расцепитель тока с обратно-зависимой выдержкой времени.
1.2. НВВ – максимальный расцепитель тока с независимой выдержкой времени.
1.2. МД – максимальный расцепитель тока мгновенного действия.
1.3. В,С,D и т.д.— тип мгновенного расцепителя по ГОСТ Р 50345.1-99, IEC 898
Выводы: _________________________________________________________________
________________________________________________________________________
________________________________________________________________________
Заключение: _____________________________________________________________
________________________________________________________________________
________________________________________________________________________
| Испытания провели: | _________________ (должность) |
_________________ (подпись) |
_________________ (Ф.  И.О.) |
| _________________ (должность) |
_________________ (подпись) |
_________________ (Ф.И.О.) |
|
| Протокол проверил: | _________________ (должность) | _________________ (подпись) |
_________________ (Ф.И.О.) |
Частичная или полная перепечатка и размножение только с разрешения испытательной лаборатории.
Исправления не допускаются.
Протокол распространяется только на элементы электроустановки, подвергнутые проверке (испытаниям).
Вы можете ознакомиться с другими протоколами электролаборатории:
ЭЛ – 1 Протокол визуального осмотра
ЭЛ – 2 Протокол проверки наличия цепи между заземлёнными установками и элементами заземлённой установки
ЭЛ – 3 Протокол проверки сопротивления изоляции проводов, кабелей, обмоток электрических машин
ЭЛ – 4 Протокол проверки сопротивления изоляции электрических аппаратов
ЭЛ – 5 Протокол проверки согласования параметров цепи «фаза – нуль»с характеристиками аппаратов защиты и непрерывности защитных проводников
ЭЛ – 6 Протокол проверки автоматических выключателей напряжением до 1000 В
ЭЛ – 7 Протокол проверки и испытания устройств защитного отключения, управляемых дифференциальным током (УЗО)
ЭЛ – 7а Протокол проверки и испытания устройств защитного отключения, управляемых дифференциальным током (УЗО)
ЭЛ – 8 Протокол проверки сопротивлений заземлителей и заземляющих устройств
ЭЛ – 8а Протокол проверки сопротивлений заземлителей и заземляющих устройств
ЭЛ – 9 Протокол проверки измерительных трансформаторов тока комплекса расчётного учёта электроэнергии
ЭЛ – 10 Протокол испытаний крюков для подвески светильников и узлов крепления розеток
ЭЛ – 11 Протокол проверки работоспособности системы АВР
ЭЛ – 11а Протокол проверки работоспособности системы АВР
ЭЛ – 12 Ведомость дефектов
Блог
Электролаборатория в ЖК «Достояние»
Электролаборатория в ЖК «Достояние»узнать больше.
..
Электролаборатория в ЖК Маяк
Наша электролаборатория работает в ЖК «Маяк»узнать больше…
Электролаборатория в ЖК Наследие
Наша электролаборатория работает в ЖК «Наследие»узнать больше…
Не дозвонились?
Заказать звонок
мы перезвоним!
Только в
10%
позвоните нам
для получения скидки
Новости
ЖК Семеновский парк появилась прописка
Новый ЖК в московском районе Соколиная гора!!! …узнать больше…
В юго-восточных районах Москвы восстановлено электроснабжение
Снабжение электричеством жилых домов на юго-востоке столицы восстановлено …узнать больше…
Освещать Москву начали 289 лет назад
В этот день, 27 ноября, только в 1730 году, началось непрерывное освещение Москвы …узнать больше…
Испытание автоматических выключателей, протокол проверки автоматических выключателей
Главная / Испытание автоматических выключателей
Для чего необходимо испытывать автоматические выключатели?
Выключатели с автоматическим режимом в первую очередь служат для защиты распределительной сети электроприемника и переменного тока в аварийных случаях при неисправности изолирующей части.
Для защиты, автоматические выключатели несут в себе максимальные расцепители токов короткого замыкания и токов перегрузки.
В момент прохождении через этот выключатель тока больше номинальных, он обязан отключаться. Электронными или тепловыми устройствами осуществляется защита от чрезмерной перегрузки.
Электронными или электромагнитными расцепителями идет защита от тока короткого замыкания.
Измеряемая величина эта то время отключения выключателя в автоматическом режиме при определенной заданной величине токов, которые превышают установленное значение токов автоматического выключателя.
Характеристика расцепления, то есть времятоковое значение, автоматического выключателя проверяется исключительно соответствуя с требованиями ГОСТ Р50345 99.
Когда проводятся испытания:
- обязательно при вводе электроустановки в эксплуатацию
- в процессе эксплуатации по установленным нормам ГОСТ;
- после капитального и текущего ремонта электроустановок;
- после текущих ремонтов электрооборудования;
- как профилактические испытания.
Условия, при которых проводятся проверка автоматических выключателей:
Испытания выключателя с автоматическим режимом проводят только при частоте сетей (50±5) Гц; Перед испытанием, необходимо отключать автоматический выключатель от сети, проверка автоматических выключателей;
Автоматический выключатель монтируется вертикально.
Осуществление проверки срабатывания расцепителей выключателей с автоматическим режимом.
Необходимо в первую очередь собрать схему, по которому можно проверить срабатывание расцепителей выключателей с автоматическим режимом согласно с имеющейся инструкцией от изготовителя применяемого нагрузочного оборудования.
Без выдержки времени идет срабатывание электромагнитного расцепителя.
Комбинированному расцепителю необходимо сработать с обратнозависимой выдержкой времени при его перезагрузке, а также без выдержки, которая возникает при коротких замыканиях.Проверка действий расцепителей автоматических выключателей до 1000В, Прогрузка автоматов.
Ток не регулирует установки расцепителей.
Во всех имеющихся полюсах автомата находится тепловой элемент, который воздействует на расцепитель автомата. Для того чтобы точно убедиться в правильности действия тепловых элементов, нужно проверить каждый по отдельности.
При проведении одновременной проверки огромного количества автоматов, испытание элементов по начальным токам срабатывания не имеет смысла, потому как на проверку всех автоматов расходуется не мало времени.
Учитывая этот момент, лучше всего тепловые элементы необходимо проверять испытательным током, который будет равен двукратному и трехкратному току расцепителя при массовой нагрузке испытательным током всех имеющихся полюсов автомата. При случае, когда тепловой элемент не сработал, то автомат в использовании не пригоден и последующим испытаниям не подлежит.
У каждого теплового элемента должны проверяться тепловые характеристики при массовой нагрузке испытательными токами полюсов автомата, которые необходимо соединить в правильной последовательности.
При проведении проверки электромагнитных расцепителей, которые не имеют тепловых элементов, автомат их включает в ручном режиме и дает установку такой величине испытательного тока, при которой произойдет отключение автомата.
После того, как автомат отключиться, необходимо уменьшить величину тока до нуля. Тем самым в указанном правильном порядке проверить электромагнитные составляющие в оставшихся полюсах автомата.
Время при котором происходит срабатывание автомата вычисляется по шкале секундомера испытательной техники. Времятоковые значения срабатывания расцепителей выключателя должны иметь соответствия паспортным данным изготовителя, а также соответствовать калибровкам.

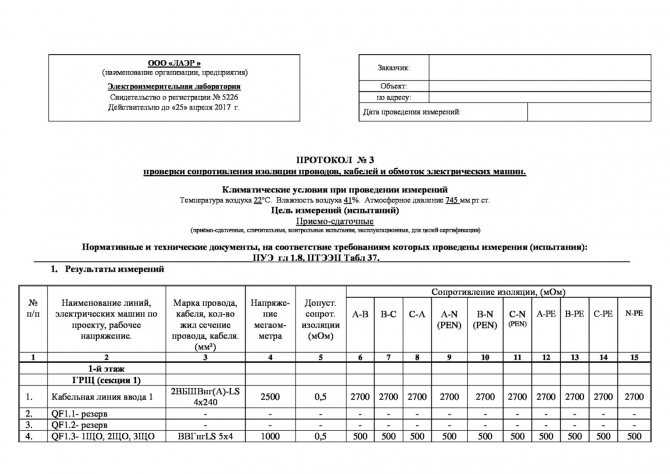

протокол испытания автоматических выключателейПолученные результаты испытаний автоматических выключателей оформляют в «Протокол проверки автоматических выключателей напряжения до 1000В».
Контроль точности полученных результатовприсваивается, автоматический выключатель гост соответствие.
Контроль измерений происходит каждый год проверкой приборов, которые применяются для испытания выключателей с автоматическим режимом, в органах Госстандарта России.
У приборов должны иметься работающие свидетельства о проверке. Не допустимо проведение измерений прибором, у которого просрочен срок проверки.
Требование к подготовке работников при проведении испытаний автоматических выключателей.
К проведению измерений допускаются те лица, которые прошли необходимую аттестацию и обучение с присвоением группы не ниже третьей при работе в электроустановках не более 1000В, которые имею запись, что они допускаются к измерениям и испытаниям в электроустановках не более 1000В.
Проверка функциональности автоматического выключателя производится по указанию лишь квалифицированного персонала в составе бригады от двух человек и более. Выполняющий работу должен иметь пятый разряд, а члены бригады не ниже четвертого разряда.
Сопутствующие вопросы:
Испытания автоматических выключателей до 1000В, прогрузка автоматов
Поиск повреждения кабеля
Автоматический выключатель гост
Периодичность проверки автоматических выключателей
Протоколы электроизмерениям
Прогрузка автоматических выключателей
Неисправности автоматических выключателей
Технический отчет по электроизмерениям
Проверка автоматов;
Проверка УЗО
Расчет автоматического выключателя | EC&M
Благодарим вас за посещение одной из наших самых популярных классических статей. Если вы хотите ознакомиться с обновленной информацией по этой теме, ознакомьтесь с недавно опубликованной статьей Размер устройства защиты от перегрузки по току . |
На основании Национального электротехнического кодекса 1996 года .
Один из наиболее часто задаваемых вопросов: «Как подобрать автоматический выключатель?» Часто неправильно понимаемый факт об автоматических выключателях (CB) связан с процентом нагрузки, разрешенным NEC и конструкцией CB, и почему они могут отличаться. Давайте исследуем оба аспекта.
Конструкция выключателя
Выключатель спроектирован и рассчитан на пропускание 100% номинального тока в течение неопределенного периода времени в стандартных условиях испытаний. Эти условия, согласно UL 489, Стандарт безопасности лабораторий Underwriters Laboratories для автоматических выключателей в литом корпусе и корпусов автоматических выключателей, включают установку выключателя на открытом воздухе (т.
е. без корпуса), где температура окружающей среды поддерживается на уровне 40°C (приблизительно °F). В этих условиях выключатели в литом корпусе не должны отключаться при номинальном токе.
Тем не менее, автоматический выключатель чаще всего применяется в оборудовании при 80% его номинального тока в соответствии с NEC Sec. 384-16(с). Если вы понимаете, почему существует это требование, вы сможете правильно применять CB.
Характеристические кривые срабатывания выключателя
Характеристические кривые срабатывания выключателя документируют время, необходимое для срабатывания конкретных выключателей в зависимости от уровня тока. На рисунке ниже показана типичная кривая для термомагнитного выключателя. Изогнутая часть вверху показывает время, необходимое для отключения выключателя при перегрузке. Состояние перегрузки вызовет накопление тепла вокруг пути тока, внутри выключателя, а также вдоль силовых проводников. Это тепло, выделяемое протекающим током, на самом деле вызывает срабатывание выключателя в этой области, а не просто величина протекающего тока.
Говорят, что эта часть кривой имеет обратнозависимую характеристику времени, что означает, что выключатель сработает за меньшее время при более высоких уровнях тока.
Поскольку путь тока (включая как автоматический выключатель, так и проводник) реагирует на тепло, общая рабочая температура оборудования становится фактором, определяющим размер автоматического выключателя в шкафу.
Другие факторы, которые могут повлиять на рабочую температуру данного оборудования, включают:
- Размер и расположение вольера;
- Более одного токоведущего устройства, размещенного в одном корпусе;
- Уровень тока, который несет каждое устройство; и
- Условия окружающей среды в районе установки оборудования.
Следовательно, простое проектирование выключателя, способного удерживать 100 % номинального тока, решает лишь часть проблемы. Оборудование должно быть в состоянии безопасно поддерживать тепло, выделяемое всеми источниками, без превышения температурных пределов, установленных стандартом испытаний продукции.
Оба эти фактора учитываются правилами определения размеров, установленными NEC.
1996 NEC
NEC 1996 признает, что на устройства защиты от перегрузки по току влияет тепло в системе. Таким образом, он определяет концепцию непрерывных нагрузок и правило 80%, чтобы попытаться компенсировать влияние тепла в системе при выборе размера выключателя.
Непрерывные нагрузки
Чтобы лучше понять аспекты определения размеров выключателя, вы должны сначала четко понять концепцию непрерывных нагрузок. В ст. 100 NEC определяет непрерывную нагрузку как «нагрузку, при которой ожидается, что максимальный ток будет продолжаться в течение трех часов или более». Для вас критично понимать, что это нагрузка на максимальном токе без перерыва не менее трех часов. Офисное освещение обычно соответствует этой квалификации.
Правила определения размеров NEC. сек. 210-22(c), 220-3(a), 220-10(b) и 384-16(c) относятся к правилам определения размеров устройств защиты от перегрузки по току (OCPD).
Все первые три определяют одно и то же требование:
Размер OCPD = 100 % непостоянной нагрузки + 125 % постоянной нагрузки.
сек. 384-16(c) имеет такое же требование, за исключением того, что оно указано в терминах загрузки OCPD. Это правило гласит, что OCPD может быть нагружен только до 80% от его номинального значения при длительных нагрузках. Помните, что 80 % обратно 125 % (0,80 = 1 ÷ 1,25), и поэтому правила действительно идентичны по своим конечным требованиям.
Внимательно прочитайте правило; размер OCPD 125% (или нагрузка 80%) применим только в том случае, если речь идет о непрерывных нагрузках. CB и другие OCPD могут быть рассчитаны на 100% от их номинального значения для приложений с непостоянной нагрузкой.
Устройства со 100-процентным номиналом
NEC признает полные сборки (включая OCPD), которые перечислены для работы при 100 % их номинального значения для длительных нагрузок. Это означает, что оборудование прошло дополнительные испытания, чтобы убедиться, что оно может выдерживать дополнительный нагрев, связанный с этим уровнем работы.
Выключатель со 100-процентным номиналом и конечное оборудование были протестированы, чтобы убедиться, что дополнительное тепло, выделяемое в условиях 100-процентной непрерывной нагрузки, безопасно рассеивается. Другие технические характеристики оборудования также обусловлены необходимостью рассеивания тепла, связанного с уровнем нагрева, достигаемым при 100% номинальном испытании. В случаях, когда температура на клеммах проводки выключателя превышает 50°C во время 100% номинального испытания, UL 489требует использования провода с изоляцией 90°C (рассчитанного на силу тока 75°C) с этими автоматическими выключателями, и CB должен иметь соответствующую маркировку производителем. UL 489 также определяет минимальный размер корпуса и требования к вентиляции, если это необходимо для отвода тепла. Выключатель, который успешно прошел эти дополнительные испытания, по-прежнему не указан для применения при 100% номинальной мощности для непрерывной нагрузки, если только он не помечен производителем как таковой.
Таким образом, ЦБ имеет либо стандартный рейтинг (80%), либо 100% рейтинг. Стандартный рейтинг зависит от правил определения размеров NEC, которые мы только что обсуждали. Выключатели со 100-процентной номинальной нагрузкой могут быть нагружены непрерывно при их полной номинальной мощности до тех пор, пока сборка указана в списке и проводники правильно подключены.
Примеры размеров CB
Ниже приведены примеры правил определения размеров.
Пример 1: 50 А длительной нагрузки и 125 А непостоянной нагрузки.
OCPD = 100 % непостоянной нагрузки + 125 % длительной нагрузки = (1,00 x 125 А) + (1,25 x 50 А) = 187,5 А
Следовательно, необходим OCPD на 200 А. Если выбран автоматический выключатель со 100-процентным номиналом, приемлемым является номинал 175 А (125 А + 50 А).
Пример 2: Непостоянная нагрузка 300 А.
Допустимо устройство на 300 А; устройство со 100%-ным номиналом не требуется, так как нагрузка не является непрерывной.
Пример 3: Непрерывная нагрузка 200 А.
OCPD = 100 % непостоянная нагрузка + 125 % непрерывная нагрузка = (1,00 x 0 А) + (1,25 x 200 А) = 250 А
Поэтому необходимо устройство на 250А. Если выбран автоматический выключатель с номиналом 100 %, допускается номинал 200 А.
Пример 4: 16А непрерывный и 30А прерывистый.
OCPD = 100 % непостоянная нагрузка + 125 % непрерывная нагрузка = (1,00 x 30 А) + (1,25 x 16 А) = 50 А
Следовательно, можно выбрать устройство на 50 А. Несмотря на то, что устройства со 100-процентным номиналом обычно недоступны для таких малых размеров, допустимый номинал по-прежнему будет составлять 50 А (16 А + 30 А = 46 А; округляется до 50 А).
Для получения дополнительной информации см. «Расчет параметров устройства защиты от перегрузки по току».
Джим Поли — менеджер отдела отраслевых стандартов, а Сэнди Янг — специалист по автоматическим выключателям в компаниях Square D Co.
, Лексингтон, Кентукки, и Сидар-Рапидс, Айова, соответственно.
Балансировка электрических нагрузок
К
Тимоти Тиле
Тимоти Тиле
Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 11.11.21
Рассмотрено
Ларри Кэмпбелл
Рассмотрено Ларри Кэмпбелл
Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.
Узнайте больше о The Spruce’s Наблюдательный совет
Факт проверен
Джессика Врубель
Факт проверен Джессика Врубель
Джессика Врубель имеет богатый опыт работы писателем и редактором, работала в различных изданиях, газетах и публичных библиотеках, помогая со справками, исследованиями и специальными проектами.
В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.
Узнайте больше о The Spruce’s Редакционный процесс
А. Александравичюс / Getty Images
Балансировка электрических нагрузок является важной частью разводки цепей в домашней электропроводке. Обычно это делают электрики при установке новой сервисной панели (коробки выключателя), переустановке проводки в доме или добавлении нескольких цепей во время реконструкции. Проще говоря, электрическая сервисная панель имеет две стороны, и балансировка нагрузки — это вопрос равномерного разделения цепей между двумя сторонами, чтобы нагрузка или потребляемая мощность были примерно одинаковыми с обеих сторон. Несбалансированная нагрузка возникает, когда с одной стороны панели потребляется значительно больше энергии, чем с другой. Это может привести к перегреву электрических компонентов и возможной перегрузке панели.
Основы электротехнического обслуживания
В большинстве домов есть тип электроснабжения, называемый однофазным, трехпроводным. Услуга поступает от коммунального предприятия по двум незаземленным «горячим» проводам по 120 вольт каждый плюс один заземленный «нейтральный» провод. Провода подключаются к служебной панели дома, и каждый горячий провод обеспечивает питание 120 вольт для одной из двух горячих шин в панели. Автоматические выключатели для различных бытовых цепей (называемых ответвлениями) защелкиваются в панели и электрически подключаются к одной или обеим горячим шинам. Однополюсный автоматический выключатель подключается только к одной шине и подает в цепь напряжение 120 вольт. Двухполюсный выключатель подключается к обеим шинам и подает в цепь напряжение 240 вольт. Как и в случае с инженерными сетями, каждая ответвленная цепь имеет один или два провода под напряжением и нейтральный провод. Электроэнергия покидает панель по горячим проводам и возвращается в панель по нейтрали.
Оттуда энергия возвращается в коммунальную сеть через нейтраль коммунального обслуживания.
Сила тока цепи
Каждый автоматический выключатель имеет номинальную силу тока, указывающую максимальную нагрузку, которую может выдержать цепь, прежде чем автоматический выключатель отключится, чтобы предотвратить повреждение от перегрузки. Однополюсные выключатели обычно рассчитаны на 15 или 20 ампер. Двухполюсные выключатели обычно имеют номинал от 20 до 50 ампер и более. Номинальная сила тока является основным фактором, используемым для балансировки нагрузок в сервисной панели. Другим фактором является тип электрооборудования (приборы, розетки, освещение и т. д.), обслуживаемого цепями, и когда это оборудование обычно используется. Например, холодильник работает 24 часа в сутки, 365 дней в году, и ему требуется наибольшая мощность для запуска двигателя компрессора. Напротив, вентилятор для всего дома или чердачный вентилятор имеет относительно постоянное энергопотребление и используется только в теплую погоду и обычно ночью или рано утром.
Баланс цепи
Чтобы понять, как работает балансировка, представьте, что у вас есть две 120-вольтовые цепи с однополюсными выключателями. Одна цепь питает холодильник, который потребляет 8 ампер; другая цепь питает морозильный ларь, который потребляет 7 ампер. Оба прибора работают постоянно, круглый год. Чтобы сбалансировать нагрузку двух цепей, выключатели должны быть на разных горячих шинах или «ногах» сервисной панели. Таким образом, сила тока двух цепей компенсирует друг друга, когда мощность возвращается к коммунальной сети на нейтрали. В этом случае ток на нейтрали будет 1 ампер: 8 – 7 = 1. Если бы оба прибора потребляли 8 ампер, ток на нейтрали был бы равен 0. Цель состоит в том, чтобы ток на нейтрали был как можно меньше. возможно — по соображениям безопасности, энергоэффективности и другим причинам.
С другой стороны, если вы поместите обе цепи на одну и ту же ножку панели, нагрузки приборов будут складываться, в результате чего на нейтраль будет возвращаться ток силой 15 ампер.
