Проверка светодиодов мультиметром: Как проверить светодиод мультиметром (тестером) на работоспособность. Как прозванивать светодиоды мультиметром

Проверка цепей мультиметром или тестером

Часто возникает необходимость использовать мультиметр или тестер для проверки целостности проводных или кабельных линий, обмоток трансформаторов, исправности электронных компонентов и защитных устройств. Рассмотрим особенности применения этих приборов при выполнении проверок.

Некоторые индикаторные отвертки снабжены батарейкой, позволяющей проверять цепи на обрыв. Для этого одного конца проверяемой цепи касаются жалом отвертки, другого – рукой. Пальцем другой руки касаются вывода на рукоятке индикатора. Если проверяемая цепь замкнута, в индикаторе загорается светодиод или лампочка.

Индикаторная отвертка с прозвонкой

Этот метод имеет ряд недостатков:

• из-за наводок в цепях большой протяженности лампочка горит одинаково и при замкнутой, и при разомкнутой цепи;
• риск получить удар электрическим током при ошибочном касании рукой проводника, находящегося под напряжением.

Поэтому индикатором для прозвонки целостности цепей пользуются в исключительных случаях, когда другие методы недоступны. Перед этим внимательно проверяют отсутствие напряжения и наводок как в проверяемых цепях, так и в соседних с ними. Ведь всегда сохраняется риск взять в руки не тот провод или случайно его коснуться.

Содержание

1. Общие правила использования измерительных приборов при прозвонке цепей
2. Проверка целостности проводов и кабелей
3. Проверка полупроводниковых диодов
4. Проверка силовых трансформаторов

Общие правила использования измерительных приборов при прозвонке цепей

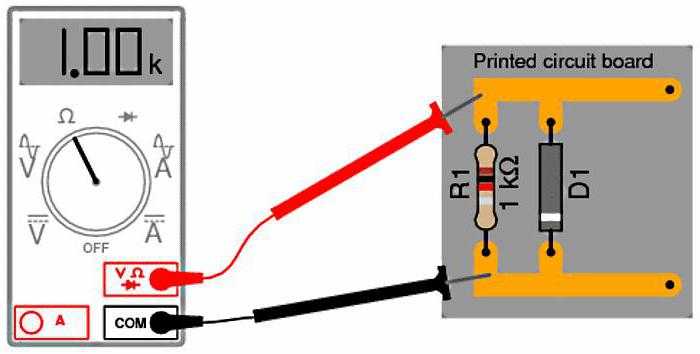

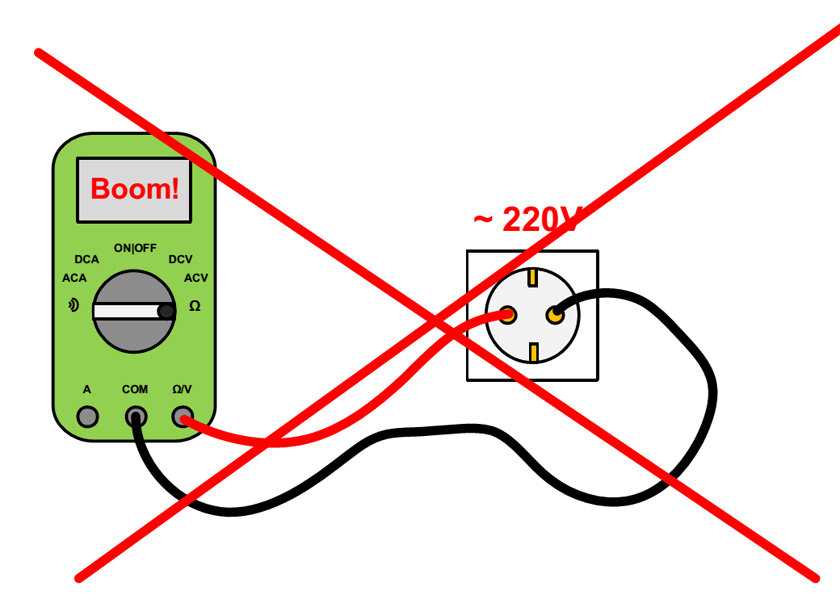

Перед прозвонкой тестер или мультиметр переводят в режим измерения сопротивления. У мультиметров есть специальный режим, при выборе которого низкое сопротивление проверяемой цепи подтверждается звуковым сигналом.

Затем прибор обязательно проверяют на исправность, для чего щупы замыкают между собой. При этом он покажет сопротивление цепи, равное нулю. Если этого не произошло, то причина в следующем:

• батарейка прибора разряжена;
• нет контакта в разъемах для подключения соединительных проводов;
• обрыв в соединительных проводах;
• неисправность прибора.

Недорогие приборы комплектуются проводами небольшого сечения, переламывающимися в процессе эксплуатации. Обрыв происходит в местах входа проводников в щупы или разъемы для подключения к прибору. Сначала в этом месте наблюдается излом изоляции.

Комплект соединительных проводов для мультиметра

Гнезда дешевых приборов тоже иногда страдают в процессе эксплуатации, не обеспечивая нормальный электрический контакт.

Проверка целостности проводов и кабелей

Поскольку кабель имеет длину, большую, чем длина соединительных проводников тестера или мультиметра, для прозвонки жил на целостность применяют два способа:

• используют одну из жил кабеля в качестве вспомогательной. Для этого на другом конце кабеля ее соединяют с проверяемой. Сопротивление измеряют между проверяемой и вспомогательной жилами. Многожильные кабели проще проверить, если закоротить между собой все жилы на одном конце.
• Замыкают проверяемую жилу на «землю» и измеряют ее сопротивление на противоположном конце кабеля относительно соединенными с «землей» корпусами электроаппаратов. При этом корпуса должны обязательно соединяться между собой системой уравнивания потенциалов или с использованием кабелей и проводников, не подвергающихся проверке. Если имеются экранированные кабели, то в качестве дополнительного проводника при проверке можно использовать экраны.

Если жилы кабеля одинакового цвета, возникает необходимость их идентифицировать. Для этого приходится вызванивать их по очереди, попутно нанося на жилы метки с цифрами. Для удобства проверку выполняют вдвоем, используя при значительных расстояниях мобильные телефоны или рации в качестве средств связи.

Многожильный контрольный кабель

Порядок действий при идентификации жил кабелей такой.

1. В качестве дополнительного проводника выбирается цветная жила кабеля, а если ее нет – жила соседнего кабеля или корпуса щитков.
2. Один из работающих соединяет перемычкой проверяемую жилу с дополнительной, сообщает об этом напарнику.
3. Напарник ищет жилу в кабеле, измеряя сопротивление между дополнительной и всеми оставшимися непроверенными жилами кабеля по очереди. Как только найдется комбинация с нулевым сопротивлением, он сообщает об этом напарнику, договариваясь о том, какой меткой (цифрой, буквой или знаком) пометить жилы на обоих концах.
4. Проверка производится до тех пор, пока в кабеле не кончатся жилы.

Таким же способом проверяют правильность фазировки кабельных линий: соответствие фаз L1, L2 и L3 на ее концах.

Проверка полупроводниковых диодов

Диоды пропускают ток только в одном направлении. Проверка их мультиметром или тестером представляется возможной из-за наличия в них батарейки – источника постоянного тока. Прибором измеряют сопротивление диода в двух направлениях: прямом и обратном. В прямом направлении его сопротивление мало – сотня Ом. В обратном направлении оно бесконечно велико, для его измерения предел на приборе устанавливается максимально возможным.

Однако этот метод проверки выявляет далеко не все неисправные диоды. Напряжение батарейки мало по сравнению с рабочим напряжением диода. К тому же ток, протекающий через электронный компонент, тоже меньше рабочего значения. А некоторые неисправности полупроводниковых приборов приводят к тому, что их пробой происходит либо при номинальном токе, либо при приложении рабочего обратного напряжения между выводами. После отключения свойства p-n-перехода восстанавливаются, и прибор показывает, что диод исправен. Вычислить неисправный электронный компонент можно только заменой его на заведомо исправный.

Аналогично проверяется исправность и светодиодов, так как принципиально он не отличается от обычного ничем. При проверке сопротивления в прямом направлении светодиод может тускло светиться.

Проверка светодиодов мультиметром

Новый или выпаянный светодиод можно проверить, вставив его в разъем для проверки транзисторов мультиметра или тестера — hFE. Выводы детали вставляются в гнезда для подключения коллектора (С) и эмиттера (Е). В одном из положений исправный диод будет светиться.

Проверка силовых трансформаторов

Мультиметром или тестером можно проверить только целостность обмотки трансформатора. Выявить витковое замыкание не получится, даже если знать величину сопротивления обмотки до поломки. Несколько замкнутых между собой витков изменяют сопротивление настолько незначительно, что точности прибора не хватит для четкой фиксации неисправности. К тому же вторичная обмотка имеет очень маленькое сопротивление – прибор покажет ноль.

Сопротивление первичной обмотки зависит от мощности трансформатора и варьируется в пределах от десятков до сотен Ом. Меньшее сопротивление соответствует большей мощности. Первичная обмотка чаще обрывается, так как для ее намотки используется провод небольшого сечения. Обрывы во вторичной обмотке чаще всего связаны с отсутствием контакта в месте подключения проводов к выводам.

Измерение холостого хода трансформатора

Витковые замыкания в трансформаторах выявляются по косвенным признакам. Для этого от него отключают нагрузку и включают на холостой ход.

1. Измеряют напряжение на вторичной обмотке – если оно меньше номинального при напряжении в сети не менее 220 В, то в одной из обмоток витковое замыкание.
2. Измеряют ток холостого хода трансформатора. У исправного устройства он не превышает 10% от номинального. Однако увеличение тока холостого хода может произойти и из-за повреждения в магнитопроводе.
3. Через несколько минут отключают трансформатор и проверяют нагрев его обмоток. При сильном или локальном нагреве обмоток в них существует витковое замыкание.
4. При срабатывании защитных устройств (предохранителей, автоматических выключателей) на входе трансформатора при отключенной нагрузке в нем точно существует витковое замыкание.

Оцените качество статьи:

Прибор для проверки светодиодной подсветки телевизоров

Содержание

1. Прибор для проверки светодиодной подсветки телевизоров и отдельных светодиодов
2. Тестер светодиодов с автоматическим выбором параметров SID-GJ2C.
3. Проверка светодиодных лент подсветки
4. Введение
5. Устройство ленты подсветки
6. Диагностика лент подсветки
7. Тестер лент подсветки
8. Цифровой мультиметр

Прибор для проверки светодиодной подсветки телевизоров и отдельных светодиодов

Задумался я как-то сделать прибор для проверки светодиодной подсветки в современных телевизорах.
Прибор мне нужен, т.к. занимаюсь ремонтом.
В самом начале моей практики ремонта подсветки использовался обычный мультиметр в режиме прозвонки. Исправные светодиоды слегка засвечивались. Но иногда эту засветку было плохо видно.
Вторая попытка упростить поиск неисправности была реализация источника тока из старой зарядки от мобильника и LM311 в режиме стабилизатора напряжения на 3.3В и источника тока на 300мА. Зачем такие параметры? Потому что светодиоды подсветки питаются таким током. Очень часто в процессе проверки исправные светодиоды в прямом смысле слова ослепляли, т.к. светили в полную силу. Еще одним недостатком данной реализации было то, что нельзя было проверить больше 1 светодиода за один раз. И когда попадались светодиоды на 6В, то они тоже не засвечивались и их приходилось проверять мультиметром в режиме проверки диодов, орентируясь на показания прибора. Сколько раз я видел, что нерабочий светодиод отображается как «почти рабочий» по показаниям мультиметра это не сосчитать.
Как-то на просторах Интернета наткнулся на специальный прибор для проверки светодиодной подсветки. Но его цена меня совсем не радовала даже если его заказывать в Китае. Долгие попытки найти на него схему не увенчались успехом. Еще удручало то, что я ведь понимал, что это просто обычный источник тока. И вот, как-то в очередной раз поиски схемы для этого прибора меня привели к этой схеме

Рассматривались схемы стабилизатора тока на биполярном транзисторе, на полевом транзисторе, на ОУ. В итоге был выбран биполярный транзистор, т.к. эта схема содержит абсолютный минимум деталей.
Я поставил транзистор C2688. Тот, что был под рукой. Конденсаторы поставил 100мкфх100В, т.к. решил не заморачиваться и взять «с запасом» по напряжению.

Было лень разводить плату и травить, поэтому нашел в коробке кусок макетной платы подходящего размера

Общий вид прибора

Вид сверху

В качестве тестовых проводов использованы щупы от мультиметра.

Прибор был успешно протестирован на разном количестве светодиодов. Также был тест «в полевых условиях», выявилась еще особенность — зажигать только исправные светодиоды в ленте, и сразу видны неисправные. Не знаю, глюк это был или нет, но так было.

Схема в формате SPlan прикреплена

В планах — подцепить к нему вольтметр чтобы можно было проверять стабилитроны. Сейчас тоже можно, но требуется подключение мультиметра.

Добавлен файл проекта в Протеусе. Симуляция подтверждает, что при напряжении на умножителе 125В напряжение на светодиоде равно его рабочему напряжению.

По результатам обсуждений и последующих экспериментов с новыми светодиодами выявлено, что

Источник

Тестер светодиодов с автоматическим выбором параметров SID-GJ2C.

Здравствуйте. В своём сегодняшнем обзоре я расскажу вам о тестере светодиодов с автоматическим выбором параметров, который очень экономит время при ремонте светодиодной подсветки мониторов и телевизоров, светодиодных ламп, лент и так далее. Если вам это интересно, то добро пожаловать под кат.

Заказ был сделан 27 апреля. 30 апреля магазин отправил товар, и уже 17 мая я получил его на почте.

В этом пакете, лежал комплект тестера для проверки светодиодов SID-GJ2C упакованный в пакет с zip замком и укутанный во много слоёв вспененного полиэтилена:

Вот, что входит в комплект:

Инструкция на английском языке:

Переходник – не потребуется:

Щупы, имеющие немалый вес и очень качественно исполненные:

С острыми иглами на конце:

Провода мягкие, марка провода:

И конечно же в комплект входит сам тестер светодиодов — SID-GJ2C.

Вот его краткие характеристики:

Model No: SID-GJ2C
Input Voltage: 85-265V International General
Output Voltage: 0-300V
1.High Brightness No Disassemble More Accurate.
2.Double Isolated Safe Protection.
3.Voltage and Current Intelligent Adjustment.
4.Voltage Range:0-300V (slow boost safety design of soft start)

Тестер не имеет никаких органов управления. На лицевой стороне находится вольтметр, который показывает напряжение, которое тестер выдаёт на щупы для проверки светодиодов.

На одном из торцов тестера – находятся два разъёма для подключения щупов:

На другом – разъём для подключения шнура питания:

Открутим и перевернём плату:

Маркировка на микросхеме – удалена:

Собираем тестер обратно, подключаем шнуры и включаем его в сеть:

Отображается напряжение на щупах в 193В.

Подключим щупы к одиночному одноваттному светодиоду:

Тестер выдаёт на светодиод 2,2 вольта.

Подключим тестер к группе светодиодов в лампе типа «кукуруза»:

Таким образом, тестером можно проверять как одиночные светодиоды, так и светодиодные сборки. В лампах, лентах, подсветках мониторов и телевизоров. Тестер обеспечивает плавный запуск светодиодов и позволяет быстро локализовать неисправность, а также убедиться в исправности или неисправности светодиодного драйвера.

Для того, чтобы лучше понять принцип работы тестера светодиодов SID-GJ2C — я впервые снял видео обзор, дополняющий этот текстовый обзор. Поэтому прошу за него особо строго не судить, так как раньше я снимал только коротенькие видео о товарах без комментариев.

После, примерно, 1-2 минут подключения — тестер плавно начинает приподнимать напряжение на выходе. Это очень быстро помогает выловить виновника в случае, если светодиодная сборка при работе начинает мигать.

Защита в тестере организована на отлично. При замыкании – напряжение на щупах падает до ноля:

Если взяться за оголенные концы щупов руками – удара током не будет. Но я всё же не рекомендую долго замыкать щупы или долго за них держаться, зачем насиловать защиту.

Весит тестер немного, и не огрузит при переноске:

Ну, заодно, и лампу починил.

Дополнение по вопросам в комментариях.

Сначала по напряжению. Табло на тестере крайне инерционно. Это к вопросу, почему на трех светодиодах напряжение то 7,4 то 123 вольта. При подключении диода — тестер сразу сбрасыват напряжение до ноля, а потом плавно поднимает его. Табло это так быстро отразить не может. И оно занижает показания во всём диапазоне на 0,3 вольта. Идем дальше, после подключения одного одноваттного светодиода, напяжение плавно поднимается до момента, когда светодиод загорится. По тестеру это 2,2 вольта, В реальности — 2,5. Ток при этом составляет 1мА. Примерно через 2 минуты тестер начинает плавно поднимать напряжение и останавливается на 2,6 В. В реальности — 2,9 вольта. Всё, выше оно не поднимется, сколько бы мы не держали щупы на светодиоде. Несмотря на то, что паспортное напряжение одноваттного светодиода составляет 3,2 — 3,4 вольта. Хотя, может, производитель тестера просто перестраховывается, учитывая, что светодиоды бывают разного качества. И при этом ток выдаваемый тестером составляет 24,5 мА. Ну, и протестировал, заодно, на оказавшейся под рукой сборке из семи одноваттных светодиодов. Сборка начинает светится при 16 вольтах на тестере светодиодов. В реальности на 16,3 вольтах. Ток 2 мА. Через две минуты тестер плавно поднимает напряжение до 18,3 вольт. На самом деле до 18,6 вольт и подъём напряжения на этом завершается. Получается примерно 2,66В на светодиод. При этом ток составляет 24,7 мА

Дополнение номер два: Для проверки — необязательно ждать 2 минуты. Работоспособность диодов видно сразу. Посмотрите видео. Полное рабочее напряжение и ток не к чему. За исключением случаев, когда подсветка мигает при работе. Но чаще — или светодиод полностью неисправен, или драйвер, что реже. Мигание — хуже всего выявлять мультиметром. На холодных светодиодах — вы увидете, что все светодиоды исправны. Приходится включать, ждать пока нагреется, выключать и сразу проверять. На горячем будет обрыв. Это занимает намного больше тех двух минут, которые требует тестер светодиодов, что бы найти виновника этой неисправности.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Источник

Проверка светодиодных лент подсветки

Для тех, кто самостоятельно решил выполнять ремонты бытовой техники, в частности телевизора, будет полезным знать, как проводится проверка светодиодных лент подсветки, которые являются частой причиной поломки прибора.

Введение

Понятно, возникает вопрос, для чего все это надо? Конечно, найдутся сторонники и противники любого действия и у каждого есть свои аргументы, за которыми спрятаны различные причины и доводы.

Касаемо выполнения работы, она всегда требует потери времени, а время, как известно важнейшая составляющая нашей жизни и для кого-то заниматься проверкой светодиодных лент, является полным абсурдом, как говорится, проще заплатить.

Есть и другая точка зрения, что некоторые работы, являются достаточно простыми не требующими квалифицированного труда и под силу среднестатистическому человеку. Вот и разобраться с подсветкой сможет даже школьник.

Ко всему прочему, хотелось бы добавить, что, как не странно, все простейшие работы довольно дорогостоящие и для основной массы людей финансово ощутимы, поэтому самостоятельный ремонт для большинства, все-таки необходимая мера, тем более интернет в помощь.

Устройство ленты подсветки

Лента подсветки представляет собой несложное соединение, состоящее из токопроводящего каркаса, светодиодов с линзами и разъема питания куда подается напряжение для ее работы.

Светодиоды соединены последовательно, поэтому перегорание любого из них приведет к выходу из строя всей ленты подсветки, что и является основной причиной поломки данной детали.

Таким образом, проверка светодиодных лент подсветки сводится к проверке самих светодиодов, как в общей цепи, так и каждого отдельно. Для этих целей существуют специальные приборы позволяющие определять неисправные диоды.

Диагностика лент подсветки

Тестер лент подсветки

Проверка светодиодных лент подсветки осуществляется при помощи тестера лент подсветки, который позволяет проверить как всю цепь, так и каждый элемент по отдельности.

Тестер лент подсветки это простейший прибор, специально предназначенный для проверки светодиодных лент, он также параллельно считывает вольтаж светодиодов.

Работает тестер от сети 220V, для проверки элементов электроники, прибор оснащен двумя проводами с металлическими наконечниками фаза (красный) и ноль (черный).

Если надо определить полярность светодиода, то в этом случае тестер легко с этим справится, при проверке светодиода, показание на дисплей прибора должно быть положительным, в противном случае (показания отрицательные) диод следует развернуть.

Цифровой мультиметр

Диагностировать ленту можно и мультиметром, для этого следует установить переключатель прибор в режим «прозвона». Замыкая металлические щупы на контакты диода, произойдет его загорание, при смене полярности будет выдаваться отрицательное значение.

Способ рабочий, но таким образом проверка светодиодов лент подсветки сводится к тестированию каждого диода отдельно, что приемлемо и позволяет выявить неисправный элемент в цепи. Естественно заменив его можно восстановить работу ленты.

Подводя итог, можно отметить, что для частой работы со светодиодами лучше приобрести тестер лент подсветки, а так можно воспользоваться и мультиметром, являющейся очень полезным прибором.

💡 Купить приборы, светодиоды и другие полезные товары можно в интернет-магазинах и лучше это делать через площадку возврата части потраченных средств Backit.

Источник
