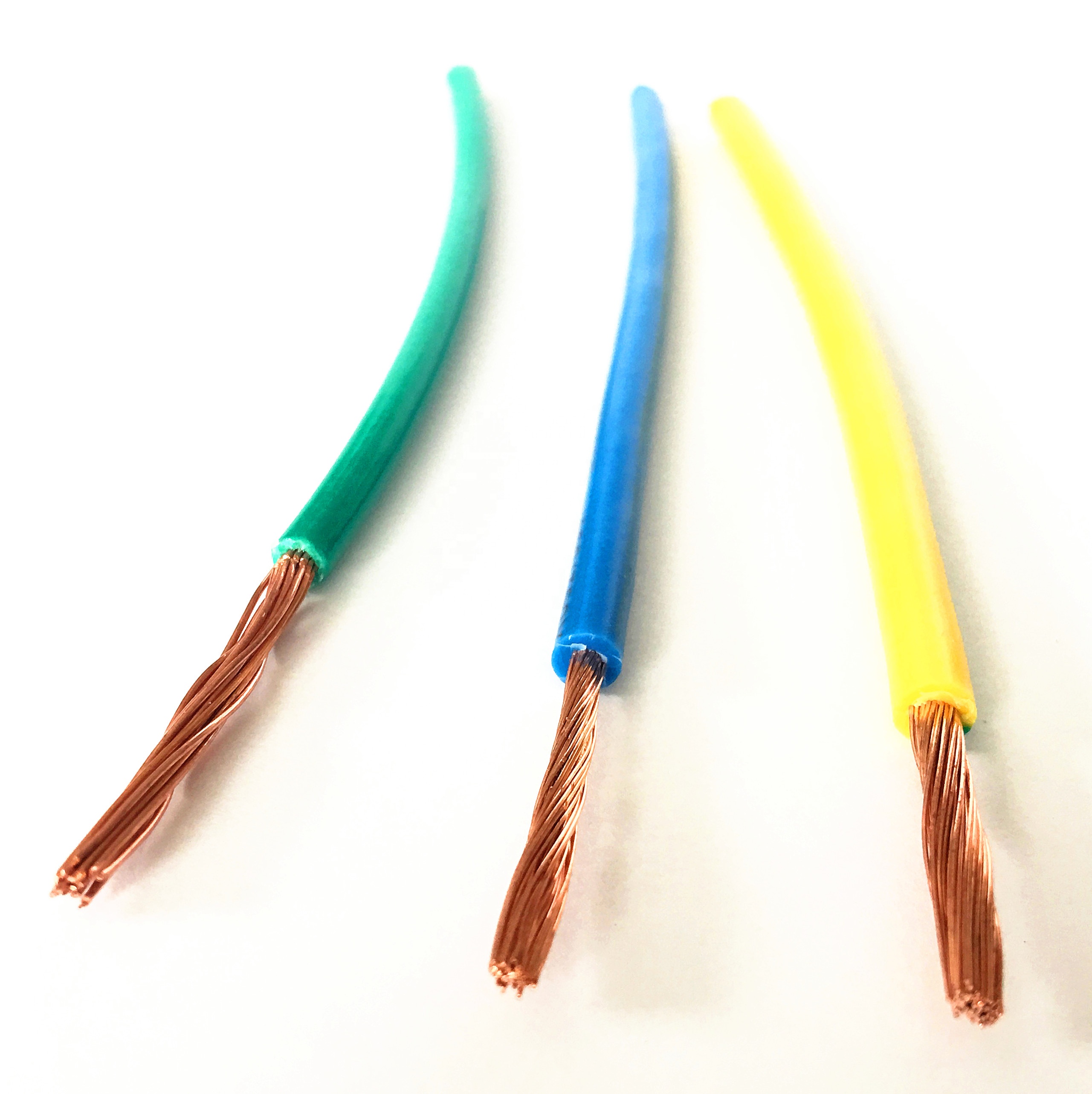

Провод медный для электропроводки: Провод медный для электропроводки цена, купить

Какой кабель для проводки выбрать? Рекомендации по подбору кабеля для электросети в доме или квартире.

Содержание

Что выбрать: провод или кабель?

Некоторые пользователи не придают значения терминологии, считая, что провод и кабель являются одним и тем же изделием. Все-таки в их конструкции могут быть некоторые отличия.

Если говорить совсем просто, то кабель имеет внутри одной общей оболочки несколько токоведущих жил в своих индивидуальных оболочках. А вот провод может иметь одну изолированную токоведущую жилу или несколько жил внутри общей оболочки, которые не имеют индивидуальных оболочек, то есть они соприкасаются друг с другом, а значит не могут нести разные фазы или фазу/нейтраль/заземление.

Кабельная жила: какая она должна быть?

Главным элементом в конструкции кабеля является его металлическая жила или проводник, по которому протекает ток. Кабельные жилы бывают однопроволочными или многопроволочными, то есть они могут содержать несколько тонких проволок, скрученных в жгут. Чем больше кабельная жила будет иметь проволок, и они при этом будут тоньше, тем, соответственно, гибче будет сам кабель.

В большинстве случаев кабель с жилой из одной проволоки применяется для стационарной проводки скрытого типа. А вот кабели с многопроволочными жилами разрешены для прокладки электропроводки в квартире только открытым способом, так как не обладают свойствами, удовлетворяющими современные требования пожарной безопасности для скрытого типа монтажа.

Например, кабель ВВГнг-LS или нг-LS. Четыре буквы в конце означают: нг-LS – не распространяющие горение с низким дымо- и газовыделением; нг-HF – не распространяющие горение и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении – галогенов. Допустим, этот кабель проложен под натяжным потолком. Если, чисто гипотетически, произойдет короткое замыкание (КЗ) или сильная перегрузка кабеля, не сработает ни одна защита, и этот кабель загорится, то за счет этих свойств он просто будет бездымно тлеть, пока не перегорит полностью и не пропадет контакт/КЗ. Кабель ПВС в принципе в своей изоляции таких свойств не имеет, и если он в тех же обстоятельствах загорится под потолком, он будет сильно дымить, выделяя яды, а так как он скрыт, возможности потушить его и при этом еще и не отравиться нет никакой.

У этих двух типов кабеля будут практически одинаковые технические характеристики. Однако многопроволочный кабель имеет более высокую цену и некоторые особенности монтажа: обязательно требуется спаять концы контакта или установить кабельные наконечники в месте соединения.

Также при подборе необходимого кабеля важно учитывать и количество самих жил. Лучше всего использовать многожильный кабель, так как для электропитания потребителей понадобится минимум две жилы: на фазу и на ноль. Если же в доме трехфазный потребитель, то потребуется уже три фазных и одна – нулевая. Кроме того, современные правила электромонтажа диктуют наличие еще и дополнительного заземляющего провода в однофазных и трехфазных сетях.

Обратите внимание!
Современные правила электробезопасности требуют заземлять нагрузку и, соответственно ставить для неё специальные розетки, поэтому для однофазной проводки необходимо использовать трехжильный кабель, а для трехфазной – пятижильный. То есть кабель, кроме фазного проводника(ов), должен иметь ноль и заземление.

Медная или алюминиевая жила?

Кабели, использующиеся для прокладки электросети в доме или квартире, как правило, оснащены алюминиевыми или медными жилами. Хоть до сих пор еще можно встретить пользователей, которые используют кабели с алюминиевыми жилами, но в настоящее время медный вариант считается более безопасным и эффективным, так как медь обладает высокой проводимостью, меньшей ломкостью при повторных изгибах и высокой устойчивостью к коррозии.

Если рассматривать алюминиевую жилу, то хоть она и имеет необходимую электропроводимость и теплоотдачу, но довольно быстро окисляется при попадании воздуха, образуя диэлектрик – тугоплавкую пленку темно-серого цвета, из-за которой происходит чрезмерный нагрев контакта, еще больше увеличивающий электрическое сопротивление. В итоге – контакты расплавятся, электроснабжение будет некачественным или вообще случится обрыв цепи. Кроме того, алюминиевая жила весьма ломкая в изгибах кабеля. Со временем может потрескаться изоляционный материал, что приведет к попаданию воздуха внутрь и ускорению процесса окисления и коррозии.

Также есть ограничения и по соединению с другими типами жил. Например, старый алюминиевый провод нельзя напрямую соединить с медным, так как это может вызвать электролиз. Ведь металлы имеют разные химические свойства и линейное расширение. При изменении температуры в помещении или величины тока место их соединения будет постепенно ослаблять, и соединение начнет перегреваться.

Минусы	Плюсы
· низкая электропроводимость · быстрое окисление · ломкость · срок эксплуатации – 10-15 лет	· низкая стоимость

В связи со всеми вышеперечисленными причинами кабельные изделия, имеющие алюминиевые жилы, перестали эксплуатироваться в домашних электросетях.

Кабель с медной токопроводящей жилой не содержит такого большого количества негативных факторов. Медь имеет электропроводимость в значительно выше, чем алюминий. Медная проволока более гибкая и механически прочная. Пожалуй, единственным недостатком такого типа кабеля будет его высокая стоимость. Некоторые утверждают, что существует также проблема с её соединением с другими металлами, однако для этих целей можно использовать специальные соединители.

Минусы	Плюсы
· высокая стоимость	· низкое сопротивление · меньший нагрев · меньшее окисление · срок эксплуатации – 25-30 лет

Сечение жилы кабеля для электропроводки

Сечение или площадь торца жил кабеля также важно учитывать при его подборе. Сечение жилы указывается в квадратных миллиметрах. У всех кабелей площадь сечения жил стандартизирована, и их значение будет зависеть от силы тока. При неправильном подборе сечения кабельной жилы он может сильно перегреваться.

Чтобы сделать электропроводку дома безопасной, для различных видов бытовой нагрузки необходимо подбирать кабель со следующими характеристиками:

Вид нагрузки	Суммарная мощность нагрузки	Сечение провода	Автоматический выключатель
Освещение	до 2,2 кВт	1,5 мм²	до 10 А
Группа розеток	до 3,5 кВт	2,5 мм²	до 16 А
Силовой потребитель (электроплита, бойлер, кондиционер)	от 3,5 кВт	от 2,5 мм² и выше	от 25 А

Как правило, для розеточных групп используется сечение жилы 2,5 мм², при этом мощность нагрузки не может составить более 3,5 кВт. Кроме того, подбор всегда выполняется с запасом. Также необходимо учесть эксплуатационные особенности, например, если прокладка кабеля планируется под штукатуркой, то возникнет потребность в его дополнительном охлаждении.

Для электропитания светильников обычно применяется жила с сечением 1,5 мм², так как в этому случае нагрузка не будет иметь большую мощность.

При монтаже электросети в квартирах и домах такой подбор кабеля считается наиболее популярным. К тому же данный вариант позволяет создать запас мощности, которая пригодится для подключения новых потребителей в будущем.

Как определить сечение кабеля?

Площадь сечения, как правило, всегда указывается на маркировке кабеля, но бывают случаи, когда ее необходимо посчитать вручную. Чтобы это самостоятельно определить, необходимо измерить диаметр жилы штангельциркулем и просчитать площадь сечения.

Площадь сечения вычисляется по следующей формуле: S= πD²/4, при этом S – площадь сечения, π = 3,14, D – диаметр сечения.

Площадь сечения многопроволочной жилы рассчитывается сложнее. Сначала нужно снять изоляцию с куска жилы примерно на 5-10 см. Затем потребуется взять гвоздь или отвертку и намотать на них 10-15 витков проволоки жилы. При этом важно, чтобы мотки не налезали друг на друга, но были плотно сжаты. Далее необходимо замерить линейкой длину получившейся намотки, она будет ровна диаметру жилы. Также можно замерить диаметр одной проволоки и затем умножить данное значение на общее количество таких проволок в жиле.

Какие типы кабелей используются для бытовой проводки?

Подбор типов кабеля выполняется по критериям их надежности и долговечности. Также, если планируется монтаж проводки скрытого типа, то важно учесть допустимое значение пробоя изоляции. Для электропитания бытовых потребителей используются марки кабеля с медными жилами, которые себя отлично зарекомендовали по высоким техническим характеристикам – это ВВГ и NYM.

Кабель ВВГ считается в настоящее время весьма популярным, он применяется в проводниках с напряжением до 1000 В, имеет диапазон рабочей температуры от -50°C до +50°C, невосприимчив к повышенной влажности, имеется защита от воспламенения.

Кабель NYM с сечением жил от 1,5 до 16 мм². Он имеет рабочую температуру от -40°C до +70°C, является влагостойким и огнестойким. Правда, не защищён от УФ-лучей. Изделие применяется в проводниках с напряжением до 660 В.

Чтобы правильно подобрать необходимый кабель, важно изучать его маркировку. На черной оболочке кабеля обычно указываются: марка изделия и название производителя, площадь сечения, также соответствие ГОСТ. В названии кабеля первая цифра должна обозначать количество жил, вторая – сечение, а третья – расчетное напряжение сети.

Цвет изоляции кабеля

Кроме того, при прокладке кабеля и его соединения с потребителями важно понимать его цветовую маркировку изоляции. Обычно все жилы для фазного, нулевого и заземляющего соединения имеют свою расцветку, которую требуется соблюсти при соединении. Обычно заземление красится в желто-зеленый цвет, а вот фазные жилы могут отличаться расцветкой.

Чтобы в доме сделать безопасную электропроводку на долгие годы, потребуется хороший кабель. А еще важно, чтобы по этим проводам во все комнаты и помещения поступало качественное сетевое напряжение. Если с этим имеются проблемы, то в этом случае стабилизатор напряжения будет отличным защитником ваших потребителей от негативного воздействия нестабильного напряжения в сети.

распространенные типы проводов и их назначение в монтировании электропроводки

Невозможно представить современный дом без электрических приборов. Для их функционирования нужна качественная проводка, которая обеспечит бесперебойную работу и предупредит аварийные ситуации. Сегодня на рынке представлено большое количество кабелей с разными маркировками и назначением. Они могут быть изготовлены из разных материалов. Наиболее востребованы кабеля с медными жилами и алюминиевыми.

• Общие сведения
• Распространенные виды
• Другие разновидности
• Разнообразие проводов
• Сетевые кабели
• Телефонные типы изделий

Общие сведения

Медь и алюминий считаются основными материалами для изготовления электрокабелей. Эти металлы хорошо проводят ток и достаточно надежны. Если рассматривать виды проводов и кабелей, предпочтение чаще отдают медным, поскольку они отличаются лучшей проводимостью и сопротивлением. Алюминий в этом плане уступает.

При использовании проводов с одинаковым сечением лучше проводит электрический ток именно медное изделие. Оно также служит дольше. Алюминиевые же стоят гораздо дешевле, и поэтому востребованы при монтировании проводки в частном доме или других зданиях. Несколько лет назад использовались повсюду людьми, которые хотели сэкономить и не беспокоились о безопасности.

Сегодня применяются реже, поскольку существуют определенные нормы, которые необходимо соблюдать. Выделяют две разновидности кабелей в зависимости от количества жил:

1. Одножильные отличаются жесткостью, негибкие и используются для простой проводки. При соблюдении всех правил в процессе монтирования служат долго. Они не рассчитаны на постоянное сгибание, могут вследствие этого быстро выйти из строя.
2. Многожильные имеют преимущество, поскольку даже при частом сгибании и перекручивании нормально функционируют. Это достигается за счет мягкости и пластичности таких шнуров. Используют их чаще всего в быту для обеспечения работы бытовых приборов, переносок. Отличием таких шнуров считается то, что каждая жила требует изоляции, позволяющей предупредить замыкание и другие аварийные ситуации.

Делать электропроводку всегда рекомендуется из одного типа кабелей. Нарушение этого правила провоцирует возникновение различных неполадок.

Стоит также знать, что на каждом изделии присутствует маркировка, которую необходимо научиться читать. Условно обозначить ее можно буквами АПВХХ. Первая буква означает тип металла, то есть алюминий. Для медных такого определения нет. Буква П — это провод, а следующая обозначает тип материала (В — поливинилхлорид, Р — резина, П — полиэтилен).

Следующая группа — это тип конструкции, например, О (оплетка), Т (для прокладки в трубе), П (плоский), Г (гибкий). Далее, идет знак, который обозначает количество жил. Может также присутствовать цифра или буква, по которой определяется тип сечения.

Распространенные виды

В случае необходимости установления новой электропроводки рекомендуется изучить, какие бывают кабели, а также их назначение. Наиболее востребованными считаются следующие разновидности:

1. Кабель ВВГ или внешняя изоляция из поливинилхлорида в последние несколько лет все чаще используется для проводки многоквартирных домов. Буква Г означает, что шнур гибкий и может быть универсальным приспособлением не только для проводки, но и для других целей. Однако показатель этот относительный, поскольку жилы его сплошные, а не многопроволочные, как в других разновидностях. Изделие отличается стойкой изоляцией, не поддерживающей горение.
   Имеет несколько модификаций, которые отличаются количеством жил. Сечение отличается в зависимости от назначения кабеля.
2. NYM — цельнопроволочный проводник из меди. Внешняя изоляция его из поливинилхлорида, имеет от одной до пяти жил, расположенных внутри плотной оболочки белого цвета. Между проводниками существуют уплотнения. Кабель отличается термоустойчивостью и повышенной прочностью, защищен от влаги. Изоляция может быть коричневого, зеленого, черного, синего или серого цвета. При монтаже таких шнуров допускается изгиб, но незначительный. Стоит также отметить, что при монтировании на открытом воздухе необходимо исключить попадание прямых солнечных лучей посредством гофры.
3. СИП (самонесущий изолированный провод) часто используется для монтирования проводки там, где предполагается частое механическое воздействие. Изоляция его выполнена из полиэтилена, который невосприимчив к влаге и открытым солнечным лучам. Именно поэтому проводник часто используется для электропроводки на улице. Основа кабеля — алюминий, и жилы его не имеют общей изоляции. Как правило, в маркировке количество жил не указано, поэтому точно узнать его невозможно. Показатель этот зависит от дополнительной цифровой маркировки. Обычно вместе с изделием продаются специальные комплектующие, например, зажимы, арматура и кронштейны.

Эти разновидности используются чаще всего, поскольку подходят для внутренних и наружных работ, отличаются высоким качеством и надежностью.

Другие разновидности

ПВС — медный кабель, который имеет виниловую изоляцию. Оболочка изготовлена так, что весь материал заполняет пространство между жилами. Благодаря этому провод очень прочный и выдерживает значительные нагрузки. В каждом из них присутствует от одной до пяти жил, сечение имеет разное значение, и в зависимости от этого каждая разновидность имеет свое назначение. Изделие отличается невысокой термоустойчивостью, выдерживает температуру не более +40 градусов.

Цвет оболочки обычно белый, а жилы могут быть красные, серые, оранжевые, синие, черные. Этот тип кабеля довольно часто используется в быту, подходит для электроснабжения чайников, утюгов и других бытовых приборов. Внутренняя изоляция также может быть выполнена из поливинилхлорида.

ШВВП — плоский шнур в специальной виниловой оболочке, имеет довольно прочные жилы из меди. Отличается высоким качеством, но применяется только для внутренних работ, поскольку недостаточно устойчив к отрицательному воздействию внешней среды. Сечение может быть небольшое, внутри две или три жилы. Для сетей с повышенной нагрузкой ШВВП не применяется, только для слаботочных, а также для присоединения бытовых приборов к источнику электричества.

КГ — медный кабель в резиновой оболочке, имеющий несколько многопроволочных жил. Имеет высокую термоустойчивость и выдерживает перепад температур от -60 до +50 градусов. Преимуществом изделия считается повышенная влагоустойчивость, составляющая 98%. Изоляция кабеля предполагает его прокладку не только в помещении и на производстве, но и на открытом воздухе и прямых солнечных лучах. Помимо этого, он не нуждается в дополнительной защите.

ВББШв — бронированный кабель, который относится к силовым. Имеет медные жилы, которые хорошо проводят электрический ток, могут быть многопроволочными или однопроволочными. Изоляция поливинилхлоридная, сечение разное. Основная особенность этого изделия заключается в наличии между жилами и оболочкой специального слоя из брони. Термоустойчивость провода позволяет выдержать от -50 до +50 градусов. Внешняя оболочка обычно имеет черный цвет.

Разнообразие проводов

Виды кабелей и их назначение не рассматриваются отдельно от проводов, поскольку обычно изделия используются вместе для монтирования качественной проводки. Наиболее распространенными разновидностями проводов считаются следующие:

1. ПБПП — медный шнур, имеющий однопроволочные жилы и изоляцию из поливинилхлорида. Выдерживает температуру от -15 до +50 градусов, а также повышенную влажность до 98%, очень устойчив к внешним агрессивным факторам. Оболочка обычно черная или белая, жилы могут быть синими, зелеными или желтыми, иногда черными. При монтаже проводов разрешается их изгибать. Чаще всего изделие используется для промышленных зданий и осветительных систем. Существует также одна из модификаций, обладающая многопроволочными жилами.
2. ППВ — плоский провод с однопроволочными жилами, которых может быть 2−3 штуки. Изоляция очень устойчива к внешнему агрессивному воздействию и может выдерживать влажность 100%, а температуру до +70 градусов. Оболочка изделия белая и при монтировании дополнительная не требуется, а также допускается изгибать его при выполнении работ. Выпускается также модификация с алюминиевыми жилами.
3. АПВ — алюминиевый провод с одной жилой и поливинилхлоридной изоляцией. Рабочая температура изделия колеблется в пределах -50-+70 градусов. Как и предыдущая модель, этот провод может работать при влажности 100%, а также при напряжении 750 вольт. При прокладке в закрытых помещениях разрешается не использовать дополнительную защиту, но при монтировании на улице она необходима.
4. ПВ1 — медный провод с одной жилой и круглым сечением, выдерживает до +70 градусов, устойчив к химическому, механическому воздействию и повышенной влажности. Разнообразие цветов изоляции очень удобно при монтировании. Максимальное напряжение для работы провода составляет 750 вольт. Разрешается использовать для внутренних работ и для внешних. Во втором случае требуется дополнительная защита.
5. ПВ3 имеет одну медную жилу, поливинилхлоридную изоляцию. Выдерживает высокие температуры до +70 градусов и уровень влажности. Цвет изоляции может быть белым, красным, черным или синим. Применяется не только на производстве, но и в бытовых условиях, при проведении осветительных систем.

Стоит отметить, что при использовании медного кабеля необходимо применять такие же провода с целью предотвращения аварийной ситуации.

Сетевые кабели

Сетевые кабели используются не только для передачи электрического тока, но и для информации. Несколько лет назад было известно только два вида этих изделий. Сегодня их гораздо больше, а старые модели используются редко.

RG-6 представляет собой коаксиальный тип связи, который передает высокочастотные сигналы для радио, телевидения и другой аппаратуры. Жила изделия изготовлена из меди, изоляция из поливинилхлорида. Кабель считается идеальным вариантом для передачи видеосигнала.

Отдельно выделяют компьютерные кабели, которые позволяют устройствам в разных точках мира без проблем подключаться к интернету. Существует несколько разновидностей этих изделий, которые могут иметь разную оболочку, медные или алюминиевые жилы. Количество жил зависит от назначения того или иного кабеля.

Телефонные типы изделий

Существуют также телефонные кабели двух видов. Первый используется для прокладки телефонных линий, имеет медные многопроволочные жилы. Как правило, для одной линии применяется пара соединенных проводов. Изделие может быть бронированное, а между жилами присутствует специальный уплотнитель, повышающий прочность.

ТРВ представляет собой тонкий провод, используемый в качестве распределителя в квартирах. Имеет одну или две однопроволочные жилы, не применяется для наружных работ, поскольку выдерживает влажность не более 80%, а температуру не выше +40 градусов.

Провод ТРП по общим характеристикам напоминает предыдущий вид, только имеет другой тип изоляции, которая выполнена из полиэтилена. Именно благодаря этому его можно использовать для наружных работ. Важным условием считается наличие дополнительной защиты с целью предотвращения разрушения оболочки от негативного воздействия факторов внешней среды.

Существуют также плоские и тонкие шнуры, применяемые только для внутренних работ и обладающие низкой устойчивостью к повышенным температурам и влажности. Для улучшения качества прохождения сигнала в неблагоприятных условиях используются специальные монтажные кабели. Они не только позволяют обеспечить нормальную связь, но и защищены от механических повреждений.

Благодаря разнообразию проводов и кабелей можно проложить качественную и надежную электропроводку снаружи и внутри здания, обеспечивая жильцов постоянным и бесперебойным источником электричества.

Руководство по медным проводам

Опубликовано International Wire на 2 июня 2022 г. 13:12

Медные провода проводят электрический ток, питающий наши дома и электроприборы, которыми мы пользуемся каждый день. Медная проволока является предпочтительным проводником для многих электрических применений из-за высокой проводимости меди, что способствует ее оптимальным характеристикам. Подходящая для широкого спектра применений благодаря своей универсальности, медь требует меньше изоляции и может растягиваться более эффективно, чем другие металлы. Хотя медь является отличным проводником электричества, существует несколько различных типов медных проводников, и важно понимать различия при выборе провода для вашего приложения.

Нажмите, чтобы развернуть

Типы медных проводников

Медные проводники доступны во многих различных вариантах, каждый из которых имеет свои преимущества. Типы включают:

• Медь без покрытия : Как видно из названия, голая медь не имеет покрытия. Неизолированный медный провод обладает превосходными проводящими свойствами, высокой прочностью, хорошей пластичностью, ковкостью и сопротивлением ползучести, что делает неизолированные медные проводники идеальными для применения в электропередаче, перемычках, заземляющих электрических системах, электрических соединениях и электрических приборах.
• Медь с луженым покрытием : Это неизолированный медный провод, покрытый тонким слоем олова для защиты от окисления. Луженая медная проволока обладает исключительной проводимостью, свариваемостью и устойчивостью к агрессивным средам и подходит для очистки воды, опреснения, производства электроэнергии и химической обработки.
• Медная проволока, покрытая никелем или серебром : Этот проводник из медного сплава часто используется в аэрокосмической, оборонной, нефтехимической, ядерной и медицинской областях.
• Бескислородная медная проволока : может быть голой или покрытой. Это первоклассная медная проволока, очищенная в электрически заряженном растворе сульфата меди и серной кислоты, в результате чего медь имеет исключительно низкий уровень кислорода (0,001%). Бескислородная медная проволока обладает высокой тепло- и электропроводностью, отличной коррозионной стойкостью и способностью к пайке, а также более высокой термостойкостью, рекристаллизацией и обрабатываемостью, что делает ее подходящей для приложений, требующих высокой прочности и точности.
• Сталь, плакированная медью (CCS) : этот тип проволоки сочетает в себе высокую прочность на растяжение стали в качестве сердцевины и проводящие свойства меди в качестве внешнего слоя. Омедненная стальная проволока часто применяется в приборах для измерения температуры, медицинских изделиях, двигателях, интеллектуальном оборудовании, магнитных узлах и источниках питания.
• Алюминий, плакированный медью (CCA) : с алюминиевым сердечником и наружным слоем меди алюминий с медным покрытием является более доступной альтернативой проводу из чистой меди. CCA обладает повышенной прочностью по сравнению с медью и повышенной проводимостью по сравнению с алюминием.
• Медный сплав : Проводник из медного сплава может содержать различные химические элементы, которые определяют свойства конечного продукта – проволоки из медного сплава. Вот несколько примеров медных сплавов: цирконий, бериллий, хром, кадмий, латунь и бронза. Применение и требования к прочности, паяемости, долговечности и изоляции определяют, какой проводник из медного сплава использовать.

Применение медных проводов

Медные провода используются в различных целях:

• Электропроводка : Медная проволока чаще всего используется в жилых и коммерческих зданиях для выработки электроэнергии. Примерно половина всей добываемой меди используется для производства электропроводки.
• Промышленное оборудование : Медные провода используются в промышленных целях, таких как автоматизация производства, робототехника, добыча полезных ископаемых, железнодорожная инфраструктура, жилое и коммерческое строительство, промышленное отопление и применение в судах.
• Производство электроэнергии : Медные провода используются в системах производства электроэнергии в качестве электрических проводников.
• Телекоммуникации : В то время как оптоволокно преобладает в телекоммуникационной отрасли, медные провода все еще используются для абонентских линий высокого цифрового уровня (HDSL) и асимметричных цифровых абонентских линий (ADSL).
• Автомобильная промышленность : Применение медных проводов в автомобильной промышленности включает в себя электрические компоненты вторичного рынка, аккумуляторные кабели и зарядные станции, экранирующие изделия, шины для межсоединений аккумуляторов электромобилей и подушки безопасности.
• Аэрокосмическая промышленность : медная проволока, ценящаяся за свою тепло- и электропроводность, обычно используется в аэрокосмической отрасли, например, в проводке планера, в бортовых развлекательных системах, в системах управления салоном и т. д.

Преимущества медной проволоки

• Электро- и теплопроводность : Высокая электро- и теплопроводность меди отличает ее от других металлов. Это делает медную проводку подходящим вариантом для таких приложений, как трансформаторы, распределительные устройства и многие другие электрические приложения.
• Пластичность и ковкость: Медные провода обладают высокой пластичностью и ковкостью, их можно легко деформировать и растягивать, не ломая и не влияя на их электрические свойства.
• Хорошая прочность на растяжение : Медная проводка обладает высокой прочностью на растяжение, что предотвращает разрыв, растяжение и другие физические повреждения.
• Сопротивление ползучести : Ползучесть – это деформация металлических проводников, возникающая при их расширении и сжатии при циклических нагрузках. Медь имеет более высокое сопротивление ползучести по сравнению с другими металлами, такими как алюминий.
• Коррозионная стойкость : Медные провода, как правило, обладают хорошей коррозионной стойкостью и сохраняют хорошие характеристики при воздействии влаги, влажности, промышленного загрязнения и других сред.

Изделия из медной проволоки в International Wire

Медная проводка

— это самый универсальный электромонтажный продукт, который можно применять в различных отраслях. Он обладает отличной электро- и теплопроводностью, ковкостью и пластичностью, прочностью на растяжение, сопротивлением ползучести и коррозии, а также впечатляющей совместимостью со сплавами. Компания International Wire предлагает широкий ассортимент изделий из медной проволоки, включая одножильный провод и медный провод на бобинах, изделия в металлической и текстильной оплетке, многожильные и плоские провода. Свяжитесь с нами сегодня, чтобы узнать больше, или запросите предложение.

Последние сообщения

• Преимущества использования многослойных гибких шин в автомобильном дизайне
• Заземляющие ленты: важный компонент безопасности и производительности автомобилей
• Маркетинговый бюллетень за первый квартал 2023 г.
• Маркетинговый бюллетень за 4 квартал 2022 г.
• Маркетинговый бюллетень за 3 квартал 2022 г.

Архивы:

• июнь 2023 г.
• Апрель 2023
• Январь 2023
• Октябрь 2022
• июль 2022

Категории:

• Сообщения в блоге
• Новости компании
• Информационные бюллетени

Система цветового кодирования электропроводки

Открывая розетку или распределительную коробку, вы можете столкнуться с ошеломляющим набором проводов разных цветов. Черный, белый, голая медь и другие цвета тесно переплетаются, но каждый из них имеет определенную цель. Понимание цветовой кодировки электропроводки поможет вам узнать назначение каждого провода, чтобы обеспечить вашу безопасность и электрическую систему вашего дома в отличном рабочем состоянии.

Что такое стандарты цветовых кодов?

Соединенные Штаты следуют Национальному электротехническому кодексу® (NEC), американской системе электрических стандартов. Существуют и другие цветовые коды проводов для международного использования. Код NEC представляет собой стандартизированное руководство, которое поможет вам безопасно идентифицировать провод и то, как он будет питать устройство или цепь.

Смотреть сейчас: Понимание системы цветового кодирования электрических проводов

Цветовая маркировка электрических кабелей и проводов

Неметаллические (или NM) электрические кабели на 120 и 240 вольт состоят из двух основных частей: внешней пластиковой оболочки (или оболочки) и внутренних проводов с цветовой маркировкой. Оболочка связывает внутренние провода вместе, а ее внешняя маркировка указывает количество проводов и размер провода (калибр) в оболочке. Цвет оболочки указывает на рекомендуемое использование. Например, белая оболочка означает, что внутренние провода имеют размер 14, а желтая оболочка означает, что они имеют размер 12.

Но если посмотреть глубже, цвет проводов внутри оболочки показывает, что провода разного цвета служат разным целям. В Национальном электротехническом кодексе (NEC) говорится, что белые или серые провода должны использоваться в качестве нейтральных проводников, а оголенные медные или зеленые провода должны использоваться в качестве заземляющих проводов. Помимо этого, существуют общие, принятые в отрасли правила о цвете проводов, которые указывают на их назначение.

 Ель / Екатерина Песня

Черные провода: горячий

Черная изоляция всегда используется для горячих проводов и распространена в большинстве стандартных бытовых цепей.

Термин «горячий» используется для исходных проводов, по которым питание передается от электрического сервисного щита к месту назначения, например, к источнику света или розетке. Несмотря на то, что вам разрешено использовать белый провод в качестве провода под напряжением, пометив его изолентой, обратное не рекомендуется и не допускается. Другими словами, не используйте черный провод в качестве нулевого или заземляющего провода или для каких-либо иных целей, кроме как для передачи токоведущих электрических нагрузок.

Ель / Марго Кэвин

Красные провода: горячий

Красные провода используются для обозначения горячих проводов.

Красные провода иногда используются в качестве второго горячего провода в 240-вольтовых установках. Еще одним полезным применением красных проводов является соединение между собой проводных детекторов дыма, чтобы при срабатывании одной сигнализации все остальные срабатывали одновременно.

Ель / Марго Кэвин

Белые провода с черной или красной лентой: горячий

Когда белый провод дополняется красной или черной цветовой маркировкой, это часто указывает на то, что он используется в качестве горячего провода, а не нейтрального провода. Обычно это обозначается полосой черной или красной изоленты (но могут использоваться и другие цвета), обернутой вокруг изоляции провода.

Например, белый провод в двухжильном кабеле может быть использован в качестве второго горячего провода на 240-вольтовом приборе или в розетке. Этот белый провод следует несколько раз обмотать черной изолентой, чтобы показать, что он используется для чего-то другого, кроме нейтрали.

Ель / Марго Кэвин

Неизолированные медные провода: заземление

Неизолированные медные провода являются наиболее распространенным типом провода, используемого для заземления.

Все электрические устройства должны быть заземлены. В случае неисправности заземление обеспечивает безопасный путь для прохождения электричества. Ток проходит обратно в землю или землю. Неизолированные медные провода подключаются к электрическим устройствам, таким как выключатели, розетки и светильники, а также к металлическим корпусам или корпусам приборов. Металлические электрические коробки также нуждаются в заземлении, потому что они сделаны из проводящего материала. Пластиковые коробки не проводят ток и не нуждаются в заземлении.

Ель / Марго Кэвин

Зеленые провода: заземление

Зеленые изолированные провода иногда используются для заземления.

Заземляющие винты на электрических устройствах также часто окрашиваются в зеленый цвет. Никогда не используйте зеленый провод ни для каких целей, кроме как для заземления.

Ель / Марго Кэвин

Белые или серые провода: нейтральный

Белый или серый цвет обозначает нейтральный провод.

Осматривая белый или серый провод, убедитесь, что он не обмотан изолентой. Это укажет на горячий провод. Старые провода иногда могут терять изоленту. Таким образом, если внутри коробки есть незакрепленная петля ленты, есть вероятность, что она могла оторваться от нейтрального провода.

Термин нейтральный может быть опасно обманчивым, так как подразумевает неэлектрифицированный провод. Важно отметить, что нейтральные провода также могут передавать энергию и могут вызвать у вас поражение электрическим током.
