Наружная проводка в деревянном доме и квартире, монтаж кабеля, прокладка провода

В последнее время снова набирает популярность наружная проводка. Объяснить такой выбор предельно просто. В сравнении со скрытой электропроводкой, монтаж значительно легче и быстрее, кроме того, упрощается и обслуживание. Если хозяин помещения решил самостоятельно заняться этим вопросом, то сначала необходимо ознакомиться с особенностями и этапами укладки проводов, изучить технику безопасности при работе с электричеством.

Требования

Перед началом монтажных работ составляется детализированный план будущей открытой проводки в квартире. В процессе разработки должны учитываться следующие основные моменты:

  • установка электрических счетчиков, распределительных блоков, розеток и выключателей осуществляется в легкодоступных местах, обеспечивающих возможность оперативного ремонта;
  • все выключатели рекомендуется устанавливать с одной стороны от дверного проема, высота от пола должна составлять не менее 150 см;
  • допустимое количество розеток на 6 квадратных метров 1-3 шт.
    , для кухонного помещения нормой считается установка на каждые 3 квадратных метра, монтаж производится на расстоянии 50-70 см от пола;
  • для ванных комнат допускается установка одной розетки, которая имеет дополнительную изоляционную прокладку;
  • запрещается устанавливать розетки на расстоянии меньше, чем 50 см от металлических труб, батарей, газовых печей и отопительных котлов;
  • каждый кабель как закрытой, так и открытой проводки прокладывается строго вертикально и горизонтально;
  • необходимо выдерживать определенные расстояния: 100-150 см — горизонтальная укладка от пола и потолка, 100 см – вертикальный монтаж от дверных проемов, углов и оконных рам;
  • проводники соединяются только в распределительных блоках или в специальных коробках;
  • для соединения жил кабелей необходимо использовать сварку, опрессовку или пайку.

Если осуществляется монтаж универсального плоского проводника с одинарной изоляцией, который крепится к стене обычными жестяными скобами, то между кабелем и прижимным изделием требуется проложить металлическую или асбестовую прокладку. Материал должен выступать из-под скобы на 1 см в обе стороны. В случае крепления нескольких проводников, скобы устанавливаются в шахматном порядке, между кабелями выдерживается расстояние 3-5 мм.

Монтаж

Соединение проводов выполняется в специальных коробках и распределительных блоках. Отрезок, который заводится в коробки, должен откусываться с небольшим запасом, 60-65 мм будет достаточно. Если со временем контакт испортится или подгорит, можно будет без проблем вырезать поврежденный кабель и восстановить соединение. На выходах из распределительных коробок на расстоянии около 50 мм проводники крепятся к стенам.

Все розетки и выключатели устанавливают на специальную подложку, толщина которой должны быть больше на 10 мм от толщины стенок изделия. Если устанавливаются розетки или выключатели старых образцов, то такую прокладку можно самостоятельно вырезать из дерева или пластмассы. Сначала на поверхность стены крепится основание, после на него устанавливается изделие.

Все правила и рекомендации составлялись высококвалифицированными специалистами и нацелены на обеспечение безопасной работы электросети. Если принято решение самостоятельно заняться монтажом открытой проводки, то знание этих требований обязательно.

Особенности

Прокладывание открытой проводки не требует строительных навыков, экономит силы и время. В старых домах проводники прокладывались только наружным способом, однако ситуация кардинально изменилась после изобретения метода скрытого монтажа. В случаях с проектированием электросети большинства деревянных домов внешняя проводка не прихоть хозяина, а обязательное условие, т.к. крайне сложно или вовсе невозможно спрятать кабеля в толщу стен.

Крепление наружных кабелей возможно как на стенах, так и по потолку и полу. Основные преимущества: возможность за короткий промежуток времени найти и устранить неисправность, заменить поврежденный отрезок и сделать отвод проводки для установки нового выключателя или розетки.

Явным недостатком является неэстетичный внешний вид. Открытая электропроводка в квартире способна гармонично сочетаться с интерьером лишь в случае применения специальных декоративных приспособлений.

Прокладка в трубах, кабель-каналах и плинтусах

Наружная электропроводка имеет свои особенности монтажа. Согласно правилам устройства электроустановок, провода в закрытых помещениях можно прокладывать несколькими способами: в гофрированных пластиковых или металлических трубах; в кабельных каналах, изготовленных из пластмассы; под специальными плинтусами; крепление пластиковыми скобами. Каждый способ имеет свои преимущества и особенности. Поэтому стоит детальнее изучить методы прокладывания открытой проводки.

В гофре

Монтаж открытой электропроводки в гофрированных трубах является наиболее распространенным. Специальные гофры зачастую уже продаются с протянутыми внутри проводами, остается только подобрать трубу с нужного диаметра. Монтаж проводки таким способом часто применяют на неровных поверхностях, т.

к. материал легко гнется. Труба крепится к стенам при помощи металлических или пластиковых скоб-зажимов. Такой монтаж защищает провода от механических повреждений, кроме того, гофрированные трубы являются не горючим материалом, т.е. не способны поддерживать горение.

Гофры лучше применять для кладовых или складских помещений, т.к. подобный метод не вписывается в интерьер жилых помещений.

Существенным недостатком является неудобство в обслуживании проводки. В случае возникновения неисправности придется распускать гофрированную трубу по всей длине, ремонтировать поврежденный участок и устанавливать новую.

В кабель-каналах

Прокладывание открытой проводки в кабельных каналах и плинтусах можно объединить, т.к. процесс монтажа очень схож. В случае с кабель-каналами сначала на поверхность стен крепятся пластиковые короба, в которые потом прокладываются провода и закрываются крышкой. Установка таких каналов на неровных поверхностях требует практики и навыков, поэтому с первого раза может получиться не тот результат, на который рассчитывали.

В плинтусах

Что касается специальных плинтусов, то сначала проводка укладывается в каналы, после чего само изделие крепится к поверхности. Такие монтажные приспособления способны скрывать до десятка проводов. Прокладывание внешней электропроводки этими способами является наиболее удачным выбором для квартир и домов. Короба и плинтусы выпускаются разной формы и цвета, можно подобрать оттенок и узор, который будет гармонично сочетаться с окружающим интерьером.

Неудобство в этих случаях кроется в необходимости большого количества комплектующих. Для переходов и изгибов понадобятся специальные уголки, переходники и соединительные элементы. При должном проектировании и подходе к делу результат будет отличным.

Крепление скобами

Крепление наружной проводки в квартире скобами является самым простым и дешевым способом. Такие изделия стоят недорого и крайне просты в монтаже, все что потребуется, это вставить в него кабель и забить гвоздь. Однако в этом случае есть одна важная особенность, согласно нормам пожарной безопасности, для крепления проводов пластиковыми скобами необходимо использовать электрическую проводку с двойной или тройной изоляцией.

В основном, такой способ прокладывания проводки применяется в кладовых помещениях или когда необходимо быстро подвести электрическую линию к какому-либо устройству. При проектировании электросети дома крепление скобами применять не рекомендуется. Если нет другого выбора и необходимо прибегнуть к этому методу, провода лучше прокладывать по полу или над плинтусом.

В деревянном здании

Прокладывание открытой проводки в деревянном доме несколько отличается от монтажа в обычной квартире, так как такие постройки имеют повышенные требования к пожарной безопасности. Согласно статистическим данным, подавляющее количество пожаров в деревянных постройках случаются из-за неправильного монтажа электропроводки.

Если нет опыта в этом деле, то лучше доверить работу квалифицированным специалистам. Однако знать основные моменты при прокладывании открытой проводки должен каждый, хотя бы для того, чтобы оценить уже установленную электросеть и проконтролировать действия рабочей бригады.

Открытая проводка в деревянном доме имеет три основных требования:

  • все проводники должны иметь огнеупорную оплетку, для предотвращения пожара кабеля укладываются в специальные коробы, плинтуса или гофры;
  • для токоведущего проводника можно применять только кабель с медной жилой, сечение которого нужно рассчитывать с запасом, чтобы проводка выдерживала максимальные нагрузки на каждом участке сети;
  • перед креплением проводки древесину необходимо обработать огнезащитными средствами.

При проектировании открытой проводки в деревянном здании на первом плане должна стоять безопасность, а потом уже внешний вид. Для придания эстетичности существуют специальные приспособления.

Способы монтажа в деревянном доме

Чтобы сделать открытую проводку, первым делом нужно составить подробную схему будущей электросети. Необходимо заранее рассчитать нужное количество розеток, чтобы свести к минимуму или вовсе исключить использование удлинителей и тройников. Для электрической сети деревянного дома используются трехжильные или пятижильные провода. При проектировании необходимо избегать частых изгибов и поворотов открытой проводки, все кабеля должны лежать параллельно или перпендикулярно относительно пола. Если в некоторых участках избежать изгиба не представляется возможным, то лучше в этом месте установить распаечную коробку.

Укладка

После проведения всех подготовительных работ можно приступать к укладке открытой проводки. Если необходимо протянуть одиночный кабель, сечение которого не превышает 6 мм, то крепить можно при помощи скоб. Важно условие: при таком монтаже в деревянном доме провод должен быть с тройной изоляцией. В случаях с обычными кабелями, как описывалось выше, необходимо укладывать металлическую или асбестовую прокладку, однако это сильно испортит внешний вид.

Большинство специалистов рекомендует использовать кабельные каналы или европейские плинтусы. Оба эти изделия изготавливаются из специального пластика, который не поддерживает горение. Кабель-каналы и плинтуса можно подобрать практически под любой дизайн помещения, что является огромным плюсом для деревянных построек.

Если для защиты открытой проводки будет использоваться гофрированная труба, важно, чтобы в гофре не было слишком много кабелей, свободного пространства должно быть 35-40%.

В основном используются стандартные трубы, в которых протянуто 2 проводника. Впрочем, способы монтажа открытой проводки в деревянных домах схожи с квартирными методами, однако требуют дополнительной пожарной безопасности.

Соединение проводов

При заведении кабелей в разводной блок основной изоляционный материал расщепляется, освобождая жилы. Каждая отдельная группа соединяется при помощи хомутов. На всех жилах снимается изоляция примерно на 15-20 мм. Для соединения медных кабелей отлично подойдет метод опрессовки или пайки. После этого, проводка аккуратно укладывается в коробке. Соединительные блоки должны герметично закрываться, чтобы исключить возможность коррозии металла. Необходимо основательно подойти к заземлению всех общих элементов конструкции без разрыва цепи.

Наружная электропроводка удобна в установке и обслуживании, используя разнообразные изделия, можно добиться привлекательного внешнего вида. Однако в сравнении со скрытой проводкой, является менее безопасной. Если в доме есть маленькие дети, то кабеля необходимо прокладывать в труднодоступных местах, например по потолку, или тщательно прятать в специальных приспособлениях.

Особенности и некоторые секреты монтажа открытой проводки в деревянном доме своими руками



Во многих уголках нашей страны можно встретить деревянные дома. Конечно, каждый владелец оснащает их всеми необходимыми инженерными системами и различным техническим оборудованием, назначение которого состоит в создании комфорта и уюта.

Одной из важных инженерных систем является электрическая. Собственно она и станет темой нашей статьи. А более точно, мы остановимся на том, каким образом организовывается открытая проводка в деревянных домах.

Требования к открытой проводке

Открытая проводка. Элементы

Прежде всего, хочется обратить внимание на главных особенностях открытой проводки в таких домах. Как известно, дерево, из которого сделан весь дом, обладает отличными способностями к возгоранию и поддержанию горения.

Конечно, дерево легко загорается от коротких замыканий, которые могут происходить в электрических кабелях. Смотря на это, любой электрический провод должен монтироваться таким образом, чтобы он не имел прямого контакта с деревом. Это является самым главным условием монтажа открытой, а также закрытой проводки в деревянном доме с помощью своих рук.

Кроме соблюдения этого условия важно придерживаться другого правила: электрический кабель должен быть защищен, то есть он должен находиться в середине чего-то (ПВХ-канала, трубы и др. ) или же иметь несколько слоев изоляции.

Хотя, стоит отметить, что ПУЭ позволяют проводить открытую установку электрокабелей без размещения их в любую трубу или пластиковый канал. Другими словами кабеля можно монтировать прямо на стенку или потолок. Однако тут же нужно позаботиться о том, чтобы провод не касался деревянной стены или потолка.

Все трубы или каналы, в которые будет помещаться открытая проводка, должны быть сделанными из таких материалов, которые не поддерживают горение.
В дальнейшем мы рассмотрим все способы, которыми можно сделать открытую проводку внутри деревянного дома. И так, открытую проводку можно монтировать следующими способами:

  1. В гофре, сделанной из ПВХ.
  2. В металлорукаве.
  3. В трубах, сделанных из ПВХ или металла.
  4. В коробах, сделанных из ПВХ.
  5. На скобах.
  6. На изоляторах или фарфоровых роликах.

Использование гофрированной трубы



Если говорить о гофротрубе, то ее очень часто используют для проведения открытой проводки не только в доме из дерева, но и в любых других типах помещений.

Она имеет различные диаметры и благодаря этому в ней можно спрятать несколько кабелей. Для того чтобы прикрепить гофрированную трубу к любой деревянной поверхности, нужно использовать металлическую стяжку или пластиковую клипсу.

Особенностью гофры является то, что она сделана из негорючего материала. Благодаря этому ее можно использовать как дополнительную механическую защиту для любого электрокабеля. Ее удобно монтировать на любую поверхность.

Однако такая гофрированная труба имеет некоторые недостатки. Например, ее очень сложно проложить по ровной линии. То есть она будет кривой. В итоге каждый изгиб и всякие провисания делают внутренний интерьер менее красивым. Кроме этого, на ней легко накапливается пыль, а снять ее очень проблематично.

Использование ПВХ-труб, металлических труб или металлорукава является практически аналогичным использованию гофрированной трубы. Единая особенность, которая отличает металлические и ПВХ-трубы от гофрированной трубы, заключается в наличии сложностей во время монтажа на сгибах.

Установка в кабель-каналах

Также в деревянном доме можно выполнить установку открытой электропроводки в коробах или лотках, которые будут устанавливаться на стены или потолок. Эти короба еще называют кабель-каналами.

Пластиковый кабель-канал

Они изготавливаются из ПВХ или пластика, которые не поддерживают горение. Они окрашиваются в разные цвета и таким образом могут подойти к любому дизайнерскому стилю.

Они удобны благодаря быстроте установки. Так, сначала монтируют сам канал, дальше вставляют проводку и закрывают крышкой. Однако здесь есть свои сложности. Установка пластиковых коробов требует владения необходимыми навыками. Проблема заключается в том, что такие короба сложно устанавливать на неровные поверхности.

Есть еще одна проблемка в их использовании: деревянный дом усаживается. Усадка домов, сделанных из клееного бруса (характеризуются наименьшим уровнем усадки), составляет один сантиметр на один метр высоты. Если усадка составит три сантиметра, то короба деформируются и слетят их крышки. В результате придется переделывать открытую проводку.

Учитывая этот факт, прокладка электрической проводки в кабель-каналах должна осуществляться после того, как произошла усушка и усадка деревянного дома. Как известно, данный процесс может длиться от шести до двенадцати месяцев.

Стоить отметить, что кабель-каналы применяются очень часто потому, что они дешевые. Во время установки они нуждаются в малых трудовых затратах и в них легко делать изменения. Преимущество их заключается и в том, что к ним выпускают и продают много разных аксессуаров.

Этими аксессуарами являются тройники, углы, встроенные коробки и розетки. Именно использование такой фурнитуры делает процедуру установки более простой.

Кроме кабель-каналов часто используют европейские пластиковые плинтусы. Они аналогичны пластиковым коробам и для их прикрепления к стене используют пластиковые клипсы. Кабель-каналы и европейские пластиковые плинтуса часто используют для прокладки открытой проводки не только в деревянном доме, но и в квартире.

Монтаж на скобах

Частым способом установки открытой проводки является монтаж самого кабеля на скобы. Эти скобы изготавливаются из пластика. В зависимости от типа электрокабеля существуют свои особенности его открытого монтажа. В первую очередь растут требования к кабелям, которые будут образовывать открытую проводку. Они должны иметь как минимум двойную изоляцию (примером является ВВГнг).

Полезный совет: лучше всего использовать кабель NYM. Он имеет тройную изоляцию. Также стоит выбирать ВВГнг-LS. Этот кабель не поддерживает горение и в случае краткого замыкания выделяет пониженное количество дыма.

Скоба монтажная для открытой проводки

Эти два типа электрокабелей просто прикрепляют к стене с помощью вышеупомянутых пластиковых скоб. В том случае, когда будет использоваться провод ПУНП, то сначала на стену нужно установить прокладку, сделанную из металла или асбеста. После этого на нее монтируют сам провод. Полоска прокладки должна выступать на один сантиметр с обеих сторон ПУНП.

Стоит сказать, что этот способ очень прост и дешевый. Однако он лишен эстетичности, поскольку на стене может прокладываться не один, а несколько проводов одновременно.

Проводка на фарфоровых роликах

Что касается такого монтажа открытой проводки, который предусматривает использование роликов, сделанных из фарфора, или изоляторов, то он является очень старым. Он заключается в закреплении на стене или потолке роликов, которые делаются из фарфора.

Далее на них крепят сам электропровод. В результате получается так, что между проводкой и деревянной поверхностью образуется воздушное пространство.

В данном случае проводка должна представлять собой медный провод, который имеет двойную изоляцию. При этом электропровод должен быть скрученным. Такой способ часто используют для создания ретро-стиля.

Конечно, можно провести сочетание всех этих способов. Иными словами использовать комбинированный метод. Так, для стен и потолка, которые имеют ровную поверхность, можно применить пластиковые короба. Для неровных участков можно воспользоваться гофротрубами.

Если нужно проложить открытую электропроводку по полу, то для этого можно воспользоваться пластиковым плинтусом. В тех местах, в которых кабель должен быть особенно защищенным, можно использовать металлорукав.

Итак, теперь вы знаете, каким способом можно произвести монтаж открытой проводки внутри деревянного дома. В дальнейшем мы рассмотрим последовательность организации и установки такого типа проводки.

Все начинается с составления схемы прохождения открытой проводки. Здесь нужно отметить маршруты ее прохождения и места, где будут находиться светильники, включатели и розетки. Конечно, для подачи тока на осветительные приборы и к розеткам в отдельной комнате надо устанавливать различные электрокабели.

Материалы и инструменты

Когда схема готова, можно приступать к закупке необходимых материалов и инструментов.
В список материалов должны входить:

  1. Электропровода.
  2. Розетки и включатели.
  3. Металлические гильзы.
  4. Пластиковые втулки.
  5. Разводные коробки.
  6. Удлинитель.
  7. Металлическая пластина.
  8. Гофротруба, или кабель-каналы, или фарфоровые ролики.
  9. Пластиковые скобы.

В список оборудования обязательно должны входить автоматические выключатели (нужно использовать для каждой отдельной ветви проводки) и УЗО.
Что касается инструмента, то он должен быть представленным:

  1. Бокорезами и пассатижами.
  2. Набором отверток.
  3. Напильником.
  4. Молотком.
  5. Зубилом.
  6. Монтажным ножом.
  7. Гаечными ключами.
  8. Электрической дрелью.
  9. Мультиметром.
  10. Указателем напряжения.

Последовательность монтажа

После того, как все вы обладаете всеми необходимыми инструментами и материалами, можно приступать к осуществлению процесса прокладки открытой проводки.

С самого начала готовят места для установки розеток и выключателей.

Полезный совет: каждый вид выключателя и розетки должны размещаться на металлической основе. Для этого вы может взять металлический лист и вырезать кусок с нужными размерами. Далее его прикрепляют к деревянной стене. Это же правило касается и светильников.

Следующий этап монтажа открытой проводки (ее фото приводится ниже) заключается в прокладке электрических кабелей на стенах и на потолке деревянного дома.

Монтаж проводки осуществляется одним из вышеупомянутых способов. Единственный момент, на котором стоит остановиться, это прокладка проводки через стену.

Для прокладки кабеля через стену нужно сверлить дырку. Далее через нее проводится электрокабель. Однако мы знаем, что не стоит допускать контакта проводки с деревом. Поэтому, сначала в дырку вставляют металлическую гильзу. Края гильзы должны выступать на один сантиметр от плоскости стены.

Полезный совет: металлическая гильза может иметь острые края и во время протягивания через нее кабеля может произойти повреждение изоляции. Для того чтобы избежать такого развития событий, нужно воспользоваться пластиковыми втулками.

Что касается кабелей, то они должны быть или трехжильными (если сеть однофазная) или пятижильными (при условии, если в дом подходит три фазы).

Когда вся проводка находится на местах, предусмотренных схемой, производится ее разводка и подключение к розеткам, выключателей и других потребителям электрической энергии.

Перед подключением каждой ветви открытой проводки к распределительному щитку нужно провести измерения сопротивления изоляции, петли фаза-ноль, сопротивления заземления, а также следует измерить УЗО. Кроме этого следует установить, нет ли замыкания в каждой ветке электропроводки.

Желательно, чтобы эту работу провели квалифицированные специалисты. Это не только даст гарантии того, что проводка безопасна, а даст возможность получить соответствующие протоколы с заключением о состоянии и исправности новой домашней электросети.



Кабель канал «Элекор» от IEK поможет организовать энергоснабжение любого объекта Перфорированный кабель-канал для организации проводки в электрошкафах Все секреты прокладки проводки в кирпичном доме, а также необходимые материалы и инструменты Кабель канал Legrand поможет организовать любые кабели в офисе

Наружная проводка в деревянном доме

Дерево – горючий материал, поэтому основное требование, которому должна подчиняться прокладка проводки в деревянном доме, – это пожарная безопасность. Для обеспечения этого, провода укладываются в короба, изготовленные из негорючих материалов. Это, к примеру, может быть гофрированный шланг, короб из ПВХ, стальная труба.

Стальная труба изнутри должна окрашиваться или оцинковываться. Элементы ее соединяются либо при помощи сварки, либо резьбовыми соединениями. На выходах ставятся пластиковые переходники. Что касается металлического гофра, использующегося для проводки, рекомендуется устанавливать его под наклоном, а не горизонтально. Это нужно учитывать, когда осуществляется наружная электропроводка в деревянном доме.

Наклон делается, чтобы для конденсата был отток. Разводные коробки используются металлические или пластиковые. То же относится и к установочным коробкам для выключателей и розеток. Прокладка проводки в деревянном доме имеет свои тонкости.

Способы монтажа

В деревянном доме устроить электропроводку можно по-разному. Проще всего это получается сделать, если устраивается наружная проводка в деревянном доме. В этом случае электрический провод должен быть очень хорошо изолирован.

Лучше, если это будет двойная изоляция. Провод, как правило, укладывается в пластиковый короб, также пластиковый или гофрированный рукав. Это уберегает от механических повреждений и мешает распространяться огню, если случилось возгорание (например, из-за КЗ).

Электропроводка в деревянном доме, правила предполагают свои тонкости, как видно.

Фарфоровые изоляторы

Если производится наружная проводка в деревянном доме, она может монтироваться на фарфоровых изоляторах. Будет похоже на устройство проводки в 50-х годах ХХ века. Проводка в деревянном доме, правила говорят, что в ремонте такой вид проводки более удобен, так как ее легче осматривать. С проводом работать проще, следовательно, проще добавить розетку и т.д. Если требуется спрятать провод, используются плинтусы и наличники. Наружная электропроводка в деревянном доме может быть не только стационарной, но и переносной.

Однако большой минус открытой электропроводки заключается в том, что провода могут заинтересовать детей, а того, чтобы они начали трогать их, допустить никак нельзя! Еще такую проводку легко повредить, зацепив случайно провод.

Короба

Когда провод находится в пластиковом коробе, это, бесспорно, более безопасно. Хотя, эстетика тут может быть нарушена. Но когда прокладывается электропроводка в деревянном доме, правила требуют того, чтобы кабель был спрятан в короб, следует делать именно так.

Пластиковые короба, в которые спрятана проводка, резко контрастируют, к примеру, с самими бревнами, из которых построен дом. Выходом здесь станет приобретение коробов, выполненных «под дерево». Однако стоят такие модели несколько дороже, и все равно остаются заметными.

Кстати, проводка в деревянном доме, правила гласят, что плотно закладывать провода в такие короба нельзя. Заполнены они должны быть на 50-60% по сечению. В противном случае, короба начнут нагреваться от кабеля, а этого нужно избегать.

Проводка в деревянном доме, правила допускают крепление наружной проводки еще одним способом. А именно – при помощи специальных скоб. Отметим, что эстетика в данном случае также не на высоте. Тем более, когда на одной поверхности в одном жгуте прокладывается несколько проводов. А это количество может достигать пяти.

Для сохранения эстетики рекомендуется использовать закамуфлированные рукава. Еще для обеспечения эстетики можно прибегнуть к сложному, но эффективному в этом плане методу – абсолютной «конспирации» проводки. Магистрали в этом случае находятся в лотках.

Провод прячется в паз, который делается в торце бревен, и в который помещается трубка из металла (лучше из меди). Трубка с кабелем загибается. Радиус изгиба должен быть большим, чтобы провод не повредился. В деревянной стене делается ниша для металлического подрозетника и ровная поверхность для рамки выключателя.

Правильное устройство электропроводки очень важно. Ведь половина пожаров в деревянных домах случается именно из-за возгорания электрических кабелей. Так что, если живете в деревянном домике, или собираетесь себе построить такой, подумайте о качестве электрического оснащения.

Это просто необходимо для обеспечения пожарной безопасности. При устройстве электропроводки однозначных рекомендаций на все случаи нет, поэтому всегда лучше поручить эту работу профессиональному электрику.

Когда приступаете к монтажу проводки, не забывайте про средства индивидуальной защиты и спецодежду. Посмотреть, что вам будет необходимо, можно на ресурсах, которые поддерживают производители спецодежды и средств защиты, например, на сайте nord-serviss.ru или подобных.

Кроме того, стоит проконсультироваться по проведению работ хотя бы в профильной ветке на нашем форуме ФорумХаус. Там вам подскажут товарищи ответы по всем вашим вопросам.

Открытая электропроводка в деревянном доме

Приветствую Вас на сайте http://zametkielectrika.ru.

В прошлой статье я рассказал Вам про скрытую электропроводку в деревянном доме.

Дорогие читатели, Вы уже знаете, что существует несколько видов электропроводок. Поэтому в сегодняшней статье речь пойдет об открытой электропроводке в деревянном доме.

Достоинства и недостатки скрытой и открытой электропроводок я уже описывал ранее в своих статьях. Почитать можно здесь: открытая электропроводка и скрытая электропроводка.

В данной статье я не буду Вас принудительно заставлять делать выбор в ту или иную сторону, а просто хочу подробно рассказать Вам, как правильно выполнить монтаж открытой электропроводки в деревянном доме.

Итак, приступим.

Как правильно выполнить монтаж открытой электропроводки в деревянном доме?

Перед выполнением монтажа открытой электропроводки в деревянном доме, в первую очередь, необходимо заранее обдумать места, где будут установлены электроточки. К электроточкам относятся: розетки, выключатели (проходные выключатели), светильники, щиты освещения, силовые щиты и прочее электрооборудование.

Второе, это необходимо определиться со способом прокладки открытой электропроводки в Вашем доме.

Какие способы прокладки открытой электропроводки существуют?

Способы прокладки открытой электропроводки в деревянном доме

Существует несколько способов прокладки открытой электропроводки:

  • на фарфоровых роликах или изоляторах (электропроводка в старых квартирах и домах, либо электропроводка в ретро стиле)
  • на скобах
  • в ПВХ гофре
  • в ПВХ трубах
  • в металлических трубах
  • в металлорукаве
  • в ПВХ коробах
  • в  кабель-каналах
  • на кабельных лотках

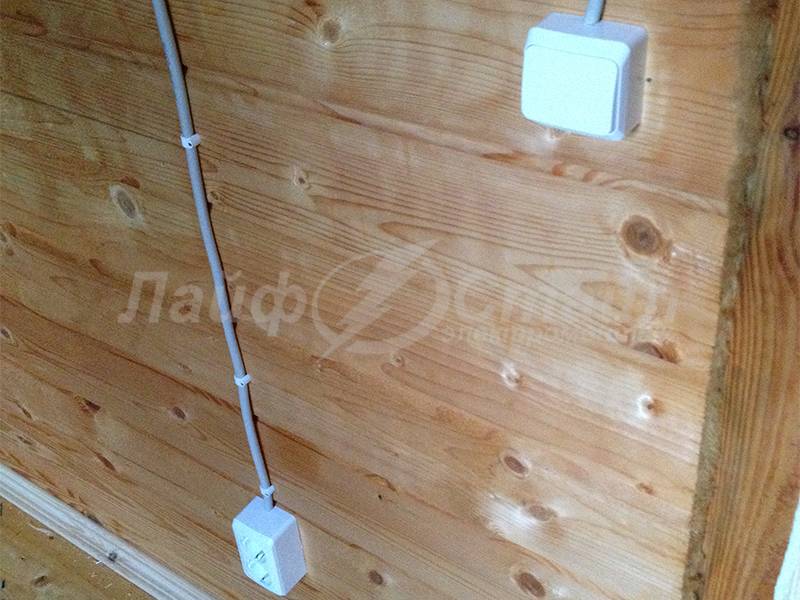

Приведу несколько наглядных примеров. Вот как это выглядит.

Более подробно о каждом способе прокладки Вы можете прочитать в моей статье открытая электропроводка.

Хочу Вам напомнить, что все ПВХ изделия (гофра, короб, плинтус, труба) не должны поддерживать горение. Об этом читайте в статье про требования к электропроводке.



Монтаж открытой электропроводки в деревянном доме

1. Разметка трассы

Монтаж открытой электропроводки необходимо начинать с разметки. Помимо разметки мест установки электроточек, необходимо произвести разметку трассы прокладки кабелей и проводов.

Не спешите при нанесении разметки, обдумайте тщательно каждый свой шаг.

Иначе, Вам придется переделывать уже выполненный электромонтаж.

2. Установка электроточек (розетки, выключатели, светильники)

На втором этапе монтажа открытой электропроводки необходимо установить розетки и выключатели.

Внимание!!! Основание для крепления розеток, выключателей, светильников и др. должно быть металлическим.

Вырезаем металлическую пластину (основание) и крепим ее на то место, где мы запланировали установку розетки, выключателя, светильника и прочего электрооборудования.

3. Прокладка проводов и кабелей

Третий этап монтажа открытой электропроводки в деревянном доме включает в себя прокладку проводов и кабелей. Способы прокладки проводов и кабелей мы рассмотрели чуть выше.

Напоминаю, что проходы проводов и кабелей через деревянные конструкции (потолки, полы, стены, перегородки) должны осуществляться ТОЛЬКО ЧЕРЕЗ МЕТАЛЛИЧЕСКИЕ ГИЛЬЗЫ (ТРУБЫ).

Чтобы установить металлическую гильзу в деревянной конструкции необходимо сделать отверстие с помощью инструмента электрика. В это отверстие вставляем металлическую гильзу таким образом, чтобы ее края с каждой стороны выступали на расстояние 1 (см) от деревянной конструкции.

Далее на каждый край гильзы одеваем пластиковую втулку, для защиты проводов и кабелей от порезов изоляции во время электромонтажа.

И после всего сказанного выше, приступаем к прокладке проводов и кабельных линий.

Переходите по этой ссылке и читайте как правильно выбрать марку кабелей и проводов для электромонтажа.

Рекомендую!!! Монтаж открытой электропроводки в деревянном доме выполнять кабелем, с пониженным выделением дыма и не поддерживающим горение, марки ВВГнг-LS.

О том, как выбрать сечение жил кабелей и проводов читайте в статье как правильно определить сечение провода и расчет сечения кабеля.

Прокладка открытой электропроводки выполняется трехжильными, либо пятижильными проводами, т.е. по системе TN-C-S или TN-S.

4. Подключение

Четвертым этапом монтажа открытой электропроводки в деревянном доме является разделка и подключение проводов и кабелей к электрооборудованию. Это осуществляется с помощью инструментов (ссылку на статью про инструменты я давал выше по тексту).

5. Завершение работ

После завершения работ Вам необходимо обратиться к специалистам электролаборатории, которые проведут приемо-сдаточные измерения и испытания электропроводки:

После проведенных измерений и испытаний, специалисты электролаборатории предоставят Вам протоколы, в которых напишут заключение о состоянии и исправности Вашей, вновь смонтированной электропроводки.

P.S. На этом статью на тему открытая электропроводка в деревянном доме  я завершаю. Задавайте мне свои вопросы в комментариях или в форме обратной связи. Подписывайтесь на новые статьи.

А у Вас как произведен монтаж открытой электропроводки в деревянном доме???

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Внешняя разводка электрики — плюсы и минусы наружной проводки

Опубликовано 08.06.2020 | Электрическая проводка

Поделиться статьей:

Открытая или внешняя разводка электрики выполняется в разных ситуациях. Иногда ее применяют в том случае, если нельзя проложить провода скрытым способом, иногда — просто не возникает потребность в маскировке кабелей.

В любом случае наружная разводка электрики должна выполняться профессионалами. Чтобы проводка была достаточно надежной, и при этом эстетичной — поручите ее монтаж квалифицированным электрикам из компании ГСК.

Плюсы и минусы внешней проводки

Открытая разводка электрики предполагает прокладку проводов без маскировки отделкой. Это значит, что провода могут располагаться либо полностью открыто, либо в кабель-каналах (гофротрубах, коробах), закрепленных поверх отделочных материалов. Если же проводники будут находиться в штробах или за обшивкой стен/потолка, то такая проводка называется скрытой.

Основной аргумент в пользу монтажа проводки открытым способом — требования в нормативах. Открытая разводка электрики в деревянном доме обусловлена тем, что действующие стандарты не допускают скрытый монтаж при прокладке коммуникаций на основаниях из горючих материалов.

Прокладывать кабели без штробления стен — проще и быстрее. Выбор этого способа монтажа экономит время и деньги: не нужно прорезать штробы для проводки, а после укладки проводов заделывать их, восстанавливая декоративную отделку. Кроме того, можно устанавливать накладные розетки и выключатели — для их монтажа не придется формировать углубления и ставить подрозетники.

Доступность открытых проводов тоже будет преимуществом. Они всегда на виду, так что вы можете контролировать их состояние и заранее определять проблемные участки. Ремонт или замена элементов проводки также потребуют меньших трудозатрат: не нужно вскрывать штробу или с помощью зонда извлекать провод из гофры.

Основной недостаток — внешний вид. Смотрится проводка типа не лучшим образом, особенно при использовании стандартной гофры или дешевых коробов. Решить эту проблему можно, используя дизайнерские кабель-каналы под дерево или монтируя проводку на изоляторах в ретро-стиле — но это сопряжено с дополнительными расходами.

Еще один важный фактор — уязвимость к влаге. В помещениях с повышенной влажностью нужно дополнительно изолировать все соединения коробов и использовать комплектующие с классом влагозащитным не ниже IP-68. Это снова приводит к дополнительным расходам.

Требования к внешней кабельной разводке

При планировании наружной кабельной разводки учитываются такие рекомендации:

  • На первом этапе необходимо выбрать места для установки розеточных групп и выключателей. По современным стандартам оптимальная высота размещения розетки — 20 см от пола, выключателя — 60-90 см. Розеточные группы для подключения стационарной техники располагают с учетом удобства — например, над столешницей или на высоте 2–2,5 м (для вытяжек или настенных телевизоров).
  • Кабельные линии желательно прокладывать на расстоянии не менее 150-200 мм от дверных/оконных проемов или углов.
  • Нежелательно прокладывать проводку вплотную к трубам водоснабжения или отопительным приборам. В первом случае основную угрозу представляет конденсат, который может стать причиной короткого замыкания. Во втором случае кабель-канал или оболочка провода могут постепенно разрушаться при нагреве и регулярных перепадах температур.
  • Все соединения проводов должны выполняться только внутри распределительных коробок. На открытых участках, а также внутри гофры или короба кабель должен быть целым. Корпус распределительной коробки должен быть максимально защищенным от влаги и пыли (в помещениях с высокой влажностью используются герметичные модели).
  • Кроме соединения проводов распределительные коробки используются также для оформления поворотов проводника. Если нужно оформить поворот без использования распредкоробки, следите за тем, чтобы не было залома провода: поворачивать нужно плавно, фиксируя проводник с обеих сторон используемыми зажимами или клипсами.
  • Для прохода через стены или перегородки в них просверливаются отверстия нужного диаметра. Чтобы защитить проводник от возможных повреждений, в отверстие обязательно вставляется пластиковая гильза — отрезок гофры или трубки нужного диаметра.

Выбор проводов для внешней проводки

Для монтажа проводки открытым способом могут использоваться различные проводники. При прокладке в коробах или гофротрубах достаточно применять стандартные двух- или трехжильные модели с алюминиевыми или медными жилами. Сечение проводника определяется плановой мощностью приборов, которые будут подключены к этой ветке, и обычно составляет от 2,5 до 6 мм2.

При внешней прокладке проводки на роликовых изоляторах применяется витой кабель в оплетке. Для него характерно сочетание высокой прочности, гибкости и высокой надежности изоляции. Кроме того, в интерьере такая проводка смотрится органичнее, чем стандартные провода в полимерных оболочках.

Проводка в трубах или коробах

Стандартное решение при монтаже внешней проводки — использование различных защитных конструкций.

Это могут быть:

  1. Гофрированные трубы диаметром до 63 мм из ПВХ или аналогичных материалов.
  2. Пластиковые короба с крышкой или без нее, внутри которых прокладывается проводка.
  3. Плинтусы (напольные или потолочные) с отсеками для прокладки кабелей.
  4. Электротехнические трубы из негорючего материала, которые обеспечивают максимально эффективную защиту проводника от любых воздействий.

Первые два варианта используются там, где внешний вид проводки не важен — в основном в технических помещениях. Применение небольших коробов также допускается в жилых домах и офисах, в основном в качестве вспомогательной меры — когда нужно проложить дополнительную линию, не нарушая отделки.

С применением негорючих труб может быть выполнена внешняя разводка электрики в деревянном доме. Также трубчатые металлические кожухи гармонируют с интерьерами в стилях «лофт» или «стимпанк».

При использовании таких приспособлений провода размещаются внутри защитных кожухов, и, если нужно, фиксируются там специальными клипсами (например, в широком коробе можно разместить сразу несколько кабельных линий). Сами трубы или короба для проводки закрепляются на несущих поверхностях дюбелями или клеевыми составами.

При использовании декоративных плинтусов с лотками для проводов сначала монтируются сами элементы отделки, а затем в открытые лотки закладывают кабели. Розетки и выключатели, встраиваемые в плинтус, также устанавливают заранее — а на завершающем этапе к клеммам просто подключают провода.

Наружная проводка открытым проводом

При использовании витого провода монтаж выполняется с применением специальных деталей — керамических изоляторов:

  • Изоляторы для проводки устанавливают на стенах по разметке, при этом шаг между точками крепления должен составлять около 40 см по вертикали или 50 см по горизонтали.
  • Повороты оформляются с помощью двух установленных рядом изоляторов — это дает возможность избежать залома провода.
  • В местах подключения к розеткам или включателем витой кабель связывается хомутом — это не дает ему распускаться и нарушать надежность контакта.

Несмотря на то, что при этом способе монтажа проводка размещается открыто, уровень надежности (естественно, при соблюдении всех правил) оказывается очень высоким. Кроме того, отсутствие контакта проводов с несущей поверхностью снижает риск возгорания даже при коротком замыкании или перегреве кабеля в результате перегрузки. Ну, а смотрится такая ретро-проводка весьма стильно.

Наружная разводка электрики в деревянном доме от компании ГСК

В деревянном доме или в другом здании, где будет применима открытая схема монтажа, прокладку проводки можно поручить электрикам от компании ГСК. Мы:

  • Профессионально проектируем внешнюю проводку с учетом нагрузки и характеристик основания.
  • Выполняем монтаж проводки как с применением защитных приспособлений (гофра, короба) так и открытым кабелем на изоляторах.
  • Строго соблюдаем нормативы устройства внешней проводки (СНиП, ПУЭ).

Перед вводом системы в эксплуатацию ее надежность обязательно проверяется в ходе испытаний. На все выполненные операции мы предоставляем гарантию.

Метки:

Проводка в деревянном доме — электропроводка в кабель

Проводка в деревянном доме – многоэтапный процесс, безукоризненно выполнить который может только опытный специалист. Неисправности, связанные с работой электропроводки, могут стать причиной возгорания в деревянном доме, поэтому к качеству выполнения электромонтажных работ предъявляются повышенные требования.

Проводка в деревянном доме — проект электроснабжения Проводка в деревянном доме: На начальном этапе электромонтажных работ специалисты занимаются диагностикой существующей проводки и планированием схемы прокладки новых проводов. Чтобы правильно спроектировать электропроводку, придется с запасом рассчитать общую мощность оборудования.

Электрика — проводка в деревянном доме

Этапы замены электропроводки в деревянном доме:
  1. Изучение технического плана дома и расположения бытовой техники.
  2. Расчет общей мощности оборудования.
  3. Составление схемы электропроводки.
  4. Выбор материалов и инструментов для монтажа.
  5. Прокладка новых кабелей или частичная замена существующей проводки.
  6. Монтаж освещения и электрических точек (розетки, выключатели).
  7. Обеспечение защитных механизмов путем монтажа заземления, автоматов и УЗО.
  8. Подключение системы к щитку.
  9. Проверка системы энергоснабжения дома перед запуском.
В процессе проектирования составляется специальный чертеж, в котором указывается точное расположение осветительных приборов, электрических точек и крупных бытовых приборов. Поскольку речь заходит о частном жилье с приусадебным участком, дополнительно следует учесть мощность уличного и фасадного освещения. Некоторые приборы размещаются во дворе или подсобных помещениях. Они также будут оказывать нагрузку на электропроводку.

 Проводка в деревянном доме —  работы и прокладка кабеля

 Для подведения электричества к зданиям используется самонесущий провод с сечением свыше 16 мм2, изоляция которого не разрушается под воздействием ультрафиолетового излучения, перепадов температуры и Электропроводку частного дома электрики разделяют на внутреннюю и наружную. Рекомендуемое расстояние до места ввода рассчитывается с учетом высоты потолков в доме. По технике безопасности этот показатель должен превышать 275 см. Рекомендации по выбору проводов:
  1. Кабели с медными жилами должны иметь изоляцию из негорючего материала, обеспечивая тем самым повышенную защиту от возгорания./ ВВГ-НГ, ВВГ — НГ — LS,  NYM/
  2. Мощные бытовые электроприборы необходимо подключить к группе электропитания с отдельным и автоматическим выключателем.
  3. Оптимальное сечение определяется с учетом запланированной потребляемой мощности. Провод обладающий сечением 1,5 мм2— 3,3 кВт, сечением 2,5 мм2 — 4,6 кВт, для 4 мм2 допустимая мощность нагрузки уже 8,3 кВт, а для 6 мм2 – 10,1 кВт.
Вместе с вводным кабелем в распределительном щитке устанавливаются устройство для защитного отключения и автоматы, мощность которых зависит от нагрузки электроприбора. Проводка в деревянном доме  выполняется скрытым способом или открыто при помощи электротехнических коробов.

  Проводка в деревянном доме. Монтаж открытой проводки Замена проводки в деревянном доме открытым способом. Для прокладки открытой электропроводки применяют  электротехнический  кабель-канал. Этот способ ценится за простоту, дешевизну и сохранение текущей отделки стен. Кабель-канал представляет собой миниатюрный короб, нижняя часть которого крепится к стене в вертикальном или горизонтальном положении.

Установка розеток и выключателей в деревянном доме

Монтаж электрического короба ( кабель — канал) в деревянном доме

Проводка в деревянном доме — монтаж в кабель канале

Провода закрепляются с минимальным количеством изгибов при помощи замкового соединения. Допускается возможность установки металлических коробок для распайки. Запрещается монтировать кабель непосредственно на деревянную конструкцию или закрывать его отделкой из древесных материалов. Температурные перепады, изменение влажности и накопления пыли вызовет деформацию и повреждение проводки.

Электропроводка в деревянном доме — электромонтаж провод

Электропроводка в деревянном доме — монтаж

Соединение провода в распаечных коробках  опрессовывается гидравлическим прессом с металлическими гильзами. Проводка в деревянных перегородках прокладывается в металлических трубках. Электротехнические короба для монтажа открытой проводки должны быть изготовлены из пластика, который не поддерживает горение. Учесть придется также факт неизбежной усадкой деревянного дома, которая приведет к повреждению кабель-канала. Выбор метода монтажа электропроводки зависит от особенностей внутренней отделки стен и пожеланий владельца недвижимости. Прокладка провода в  коробе позволит в будущем легко произвести замену вышедших из строя участков электропроводки.

Facebook

Twitter

Вконтакте

Google+

Добавить комментарий
Опубликовано в Статьи

как сочетать и что покупать? Особенности и советы

Деревянные постройки (дома, дачи, бани), несмотря на природность и экологичность того материала, из которого они построены, разумеется, электрифицируются. И электропроводку в них важно сделать безопасной, качественной и эстетичной.


Электрика для деревянного дома требует особого подхода в выборе, так как дерево является материалом с повышенным риском воспламенения. Современные нормы безопасности требуют во всех постройках из дерева (то есть из бревна, бруса, доски или с отделкой из блок-хауса), делать только открытую проводку. Исключение тут может быть только если еще на этапе проекта и строительства была заложена проводка скрытого типа. А чтобы открытые взору провода не только обеспечивали пожаробезопасность, а еще и выглядели эстетично, следует позаботиться о красивых кабелях и электрофурнитуре — все эти детали должны вписываться в интерьер помещения.

В чем состоят особенности обустройства электропроводки открытого типа в домах из дерева?

Пожарная безопасность требует либо полной изоляции проводов от деревянных стен с помощью не поддерживающих горение кабель-каналов, либо подъема проводов над стенами с помощью керамических роликов-изоляторов.

При этом все медные жилы проводов допустимо использовать только в пожаробезопасной изоляционной оболочке, а в щитке должны быть установлены надежные устройства защитного отключения, не допускающие перепадов напряжения.

В уже построенных сооружениях сквозь древесину всяческая электрика в деревянный дом со всеми ее проводами тоже прокладывается, но это трудоемкий, затратный и не рекомендуемый на сегодняшний день вариант. Конечно, кое-где провод выводят сквозь стену и при открытом монтаже (например, там, где нужно вывести кабель в другую комнату), но это делается с помощью металлических трубок, а отверстия декорируются керамическими втулками, и опасности такой проход кабеля не представляет.

Ретро электрика в доме из бревна или бруса может быть смонтирована самостоятельно, если уже имеется правильная схема разводки проводов, расположения выключателей, розеток, распределительных коробок и прочих элементов. В таком случае все детали открытой ретропроводки легко монтируются, а витые пары проводов без особых сложностей крепятся на керамические изоляторы. Но если есть сомнения в правильности предварительно составленной схемы проводки и в расчете сечения электрокабеля на предполагаемую нагрузку, то лучше поручить работу над схемой профессиональным электрикам, а сам монтаж электрики в стиле ретро доверить электромонтажникам с опытом.

Но даже если вся электросистема смонтирована качественно, да еще и из высококачественных проводов и прочих деталей, исключать риски возгораний все равно полностью нельзя. Чаще всего в домах из натурального дерева (или в обшитых деревянными панелями) опасность пожара вызывается явлением искрения проводов или розеток. Именно для таких случаев существует специальный прибор, и он присутствует в нашем ассортименте, который способен отключать всю систему электроснабжения внутри постройки, — это УЗИС (устройство защиты от искрения). УЗИС отслеживает сохранение нормального состояния всех элементов электрической сети и во время их эксплуатации, и вне ее (при отключенных электроприборах и выключенных светильниках). При малейшем сбое с помощью УЗИСа в автоматическом режиме мгновенно обесточиваются все провода и розетки. Таким образом устройство не только сохраняет постройки от пожара, но и бережет провода от обгорания, а розетки от оплавления — например, в случае подключения неисправного или чрезмерно мощного электроприбора. Поэтому УЗИС стоит приобрести и установить ради долговечности работы всей системы проводки и, как следствие, существования самого дома.
Почему стоит поменять проводку на открытую?

В старых (советской или более поздней постройки) домах из дерева встречается и открытая, и закрытая электропроводки. Если в вашем доме сделана прокладка проводов в деревянных стенах — проводку однозначно нужно менять! Дело в том, что древесина со временем имеет тенденцию рассыхаться и деформироваться — желоба под кабели могут повредиться, а если еще и провода, розетки и выключатели тоже старые и отработали свой гарантийный срок, то риск возгорания существенно возрастает! Также следует учесть, что в старых постройках могли быть использованы алюминиевые жилы, срок эксплуатации которых ограничен — при несвоевременной замене их эксплуатация может привести к пагубным последствиям. Вдобавок алюминиевые жилы очень хрупкие и ломкие.

Кроме того, прошлая проводка обычно не эстетична, так как старый пластик электрофурнитуры желтеет и трескается. И когда при ремонте создается новый интерьер, то имеет смысл сменить старые провода, пластиковые розетки и выключатели на красивые — новые, но в винтажном стиле.
Выбор проводки в загородный коттедж предполагает еще и качество. Обычная недорогая электрика для деревянного дома не обладает достаточными гарантиями долгой и безопасной работы, даже если производители это обещают. Если же поставить изначально качественную электрофурнитуру и проложить качественные провода (при этом важно правильно рассчитать необходимую токовую нагрузку, которую они смогут переносить), то эта электрика прослужит много лет без замен, оставаясь столь же привлекательной и актуальной.

Открытая ретропроводка — это модно!

Самые популярные направления в оформлении интерьера деревянных домов и жилых дач — это ретро, винтаж, кантри, лофт и шале. Дизайнеры стараются максимально эффектно обыгрывать дерево — показывать его фактуру на стенах, меньше прятать под различные панели. Но для электриков это ставит свои задачи — безопасно вписать в заданный стиль провода и все необходимые детали к ним.
Для удобной и безопасной установки электроизделий в деревянные стены следует использовать электромонтажные коробки из плотного электротехнического пластика с эластичными кабельными вводами. В нашем ассортименте представлен чешский производитель высококачественных электромонтажных коробок специально для деревянных домов — KOPOS.

Однако если вы не хотите травмировать стены, то есть и альтернативный вариант. Связан он с тем, что ввиду моды на необработанное дерево (бревно) в интерьере часто встает вопрос монтажа розеток и выключателей (то есть изделий с плоским основанием) на полукруглую поверхность. Самое удобное, экономичное и эстетичное решение данного вопроса — накладки на бревно. Установка розеток и выключателей с помощью накладок позволяет избежать стесов на бревнах, значительно экономит время на установку и, в случае необходимости, дает возможность легко и быстро перенести розетки и выключатели на другое место. При этом существуют накладки на бревно как для скрытого, так и для открытого монтажа. В случае открытого монтажа, накладки на бревно — идеальное решение установки электрофурнитуры на брус или блок-хаус.

Если же вы хотите еще больше подчеркнуть дерево в оформлении, его фактуру и экологичность, то можно использовать деревянные рамки для электроизделий в оформлении помещения. Электроустановочные рамки позволяют не только декорировать помещение, но и защищают дерево вокруг розетки или выключателя от загрязнений. ТД «Декоративная Электрика» предлагает огромное различие оттенков и форм деревянных рамок, которые с легкостью впишутся в ваш интерьер.

Не стоит также забывать, что электрика для деревянного дома — это еще и светильники. Осветительные приборы также должны сочетаться со стилем интерьера и элементами проводки: например, материал плафонов ламп может совпадать с материалом декоративных рамок или выключателей.

Электрика «под ретро» — это особая изюминка в интерьере, которая не проходит незамеченной для взгляда, словно изысканное украшение на одежде. Керамические изоляторы с изящными узорами на них, витые провода в шелковистой текстильной оплетке, напоминающие старинные шнуры, детали выключателей оттенка состаренной латуни, регуляторы-рычажки — всё это привлекает внимание и подчеркивает винтажную направленность интерьера. Такие элементы электрики не только выглядят стильно и изысканно, но и дарят неповторимые тактильные ощущения при использовании.

Если вы не уверены в сочетании электроизделий в интерьере вашего деревянного дома и хотите доверить дело профессионалам, то мы предлагаем комплексное решение по оформлению электрики для загородного деревянного домостроения.

Торговый дом «Декоративная Электрика» предлагает различные возможности для своих клиентов:

  1. Выбрать и приобрести отдельные провода, электрофурнитуру и декоративные дополнительные элементы на вкус покупателя
  2. Приобрести цельный, стилистически схожий кейс элементов ретро проводки из ассортимента компании

Причем если покупатель решает делать покупку именно кейсом, то в ТД «Декоративная Электрика» рассчитают варианты именно на его имеющийся бюджет и на конкретный интерьер — то есть так, чтобы всё подходило по цветам, принтам, фактурам и материалам. Электрика для загородного дома включает в себя витые провода в декоративной оплётке (витой ретро провод для открытого монтажа), распределительные коробки, керамические изоляторы, выключатели и розетки, а также светорегуляторы и коммуникационные розетки. И еще, по необходимости, в кейс могут входить специальные подрозетники для деревянных домов, керамические втулки для проведения проводов через толщу деревянных стен, накладки на бревно или накладки на скошенный потолок (там, где из-за сложной формы фиксировать провода становится проблематично) и деревянные рамки.

Создайте свой уникальный интерьер в стиле ретро, подчеркнув его направленность с помощью электрики. В нашем каталоге вы сможете найти аксессуары на любой вкус и интерьер, а готовые комбинации сделают выбор проще, например, готовое сочетание аксессуаров производителя Salvador — выключатели, розетки и распределительные коробки из фарфора с одинаковым узором в стиле ретро.

В каталоге представлены сочетания электрики практически из любых материалов: керамика, латунь, дерево, пластмасса, с узорами или без, а наши консультанты подберут самую оптимальную комбинацию индивидуально для вашего интерьера.

А узорные белые аксессуары из керамики отлично сочетаются с светлыми теплыми тонами дерева. Посмотреть больше фотографий ретро электрики в интерьере деревянного дома вы можете в разделе «Портфолио».

Электрика в деревянный дом должна быть не только стильная и красивая, но еще и очень качественная — в существовании таковой легко убедиться, ознакомившись с каталогом на сайте ТД «Декоративная Электрика»! Заходите, общайтесь с менеджерами, подбирайте именно то, что вам нужно, и оформляйте заказ!


Ещё материалы по теме:


Как провести подземную электроэнергию в сарае

От определения того, сколько вольт и ампер необходимо для сарая, до определения того, может ли существующее электроснабжение обеспечить это, и до рытья траншеи, соответствующей нормам, для кабелепровода, питание хозяйственной постройки, вероятно, является работой для профессионала.

В этом видео, Электрик этого старого дома Скотт Карон показывает нам, как он выполняет свою работу.

шагов для подачи электроэнергии в сарай:

  1. Определите, какая потребность в электроэнергии будет у флигеля.Потребуется ли ему питание 240 В или достаточно 120 В? Какие будут электрические нагрузки? Это определяет размер питающей проволоки, а также размер нового автоматического выключателя, необходимого на главной панели дома. Этот сарай требует 240 В и 60 ампер.
  2. Найдите главную панель дома и определите, достаточно ли поступающей электроэнергии для удовлетворения потребностей пристройки, а также достаточно ли места для установки нового автоматического выключателя.
  3. Добавление дополнительной панели рядом с главным выключателем в доме упрощает подключение проводки.
  4. Выйдя наружу, пора рыть траншею. Перед тем, как начать земляные работы, Скотт набирает 811, универсальный номер Call Before You Dig. Эта служба отправляет техника, который обнаружит и отметит все существующие подземные коммуникации, чтобы они не были повреждены копанием. Эта услуга не только бесплатна, но и требуется по закону.
  5. Копание траншеи достаточно глубокой (для мощности 240 В код требует, чтобы кабелепровод был как минимум на 18 дюймов ниже поверхности) при использовании траншейной машины намного быстрее.Однако даже эта машина не может пройти через выступ или скалу, поэтому позже потребуется еще один шаг.
  6. Чтобы защитить канал от острых камней, в траншею засыпают несколько дюймов песка. Важно вырыть траншею достаточно глубоко, чтобы даже с дополнительным материалом канал имел глубину 18 дюймов и более.
  7. Использование кабелепровода из ПВХ диаметром 1 ½ дюйма оставит достаточно места для протягивания проводов. Для фиксации стыков используется специальный клей.
  8. Там, где требуются плавные изгибы, тепло от специальной пропановой горелки используется для размягчения пластиковой трубы в достаточной степени, чтобы ее можно было согнуть.Как только канал остынет, новая форма станет постоянной.
  9. Вся труба проложена в траншее, она покрыта защитным слоем песка. На песке Скотт наклеивает красную ленту с предупреждением, чтобы в будущем всех, кто здесь копает, предупредить о наличии подземной энергии.
  10. В одном месте, где траншеекопатель столкнулся с уступом и не смог выкопать достаточно глубоко, поверх трубопровода кладут слой бетона толщиной 2 дюйма, песок и предупреждающую ленту.
  11. После установки всех трубопроводов траншея засыпается грязью, которая вышла из нее.С небольшим количеством семян травы, мульчирующей соломой, водой и временем земляная земля снова превратится в лужайку.
  12. Первый шаг к вводу проводов в трубу — это протянуть ленту электрика от одного конца до другого. Здесь полезно иметь помощника, в данном случае домовладельца, чтобы знать, когда рыболовная лента достигает дальнего конца.
  13. Пропуская рыболовную ленту через канал, Скотт привязывает веревку диаметром ¼ дюйма к концу рыболовной ленты и тянет ее обратно к дальнему концу.
  14. В кабелепроводе код требует использования отдельных проводов, а не кабеля в оболочке (типичная домашняя проводка, где два или три проводника плюс заземляющий провод обернуты вместе во внешней оболочке).Здесь, поскольку это цепь 240 В, два проводника на 120 В, одна нейтраль и земля привязаны к веревке и протянуты через кабелепровод. Все провода тяжелые, калибра 6, для подачи требуемых 60 ампер.
  15. Внутри сарая соединительная коробка прикреплена к кабелепроводу в том месте, где он проходит через стену. Отдельные провода от кабелепровода присоединяются к кабелю с неметаллической оболочкой того же диаметра, потому что его легче проложить внутри сарая к новой субпанели. С этим толстым проводом используются специальные соединители с винтовыми зажимами.
  16. В дополнительной панели клеммы заземления и нейтрали разделены, в отличие от главной панели в доме, где они соединяются вместе. Отдельный стержень заземления вбивается в землю за пределами навеса, и к нему подключаются клеммы заземления.
  17. Заземляющий и нейтральный провода подключаются к соответствующим клеммам, а один горячий провод подключается к каждой шине.
  18. Выключатели и ограничитель перенапряжения устанавливаются в подпанели, а кабельная разводка подключается с использованием типовых методов внутренней проводки.
  19. Вернувшись в дом, провода от кабелепровода соединяются с проводами от кабеля в неметаллической оболочке в распределительной коробке, как это было сделано в сарае. Оттуда кабель идет к новой панели, которая была установлена ​​под существующей главной панелью. Установлен двухполюсный выключатель на 60 ампер, и на сарай можно подавать питание.

Когда работа будет завершена, сарай будет иметь внутреннее и внешнее освещение, розетки и будет готов к установке будущей зарядной станции для электромобилей.


инструментов:

Требования к электромонтажу в деревянном доме.Требования к электромонтажу в частном доме и основные правила монтажа

Тот, кто живет в частном доме или квартире, рано или поздно сделает ремонт. Особенно это касается старого жилого фонда. И каждый нормальный человек начинает планировать ремонтные работы — что нужно сделать в первую очередь, а что подождать.

Составляется так называемый график строительства. Начинаешь звонить друзьям в поисках нормальных умельцев, ремонт делается не каждый день.

На начальном этапе строительства и ремонта, как правило, проводятся все монтажные работы по сантехническим и электромонтажным работам.Более подробно рассмотрим электрическую часть работы, так как от того, насколько качественно он сделан, зависит окончательный результат всего ремонта.

Чтобы в доме, квартире все работало исправно, в процессе электромонтажных работ необходимо соблюдать Электромонтажные требования в доме, квартире. В зависимости от типа помещения, от материала, по которому проложены провода, требования к электропроводке разные.

Мы не будем останавливаться на производственных помещениях с агрессивными средами, мы рассмотрим только требования к домашней электропроводке , то есть в наших квартирах и домах.

Итак, самые жесткие требования к электропроводке предъявляются к помещениям из дерева. Провода, уложенные на деревянную поверхность, следует заключать в металлические трубы или в ящики, не поддерживающие горение. Внутренняя поверхность трубы должна быть окрашена.

Примерно требования к прокладке проводов в служебных бумагах. Но во время работ есть много нюансов. Например, деревянную поверхность не всегда оставляют открытой, часто ее оштукатуривают. В этом случае под провода можно положить полоску асбестовой ткани.Края должны выступать минимум на 1 см с каждой стороны проволоки. Слой штукатурки поверх проводов не менее 1 см.

В последнее время, специально для прокладки электропроводки на деревянных поверхностях, начали изготавливать пластиковые трубы негорючие, а также комплектующие для установки — дозирующие коробки, выключатели, розетки, крепеж. Помимо пожарной безопасности такой вид имеет довольно привлекательный внешний вид.

При прокладке проводов на стенах из бетона, кирпича и т. Д., То есть на поверхностях, не поддерживающих горение, требования по пожарной безопасности менее жесткие.Но есть другие требования к проводке. Итак, все провода нужно укладывать строго вертикально и горизонтально. Расстояние от потолка 200-250мм. Слой штукатурки или другого отделочного материала не менее 10-15 мм.

Насчет проводов. Многие электрики, в последнее время, применяют различные марки проводов, не предназначенных для монтажа электропроводки.

Например, многие прокладывают провода марки ШВВП и ПВА. Если вы читали описание этих проводов, там четко указано, что ШВВП — шнур, предназначенный для подключения различного оборудования, используемого в домашних условиях и в административных зданиях.

Область применения ПВС примерно такая же, как у ШВВП, но изоляция ПВС более устойчива к механическим повреждениям. Рекомендуется использовать ПВС в качестве удлинителей для различного оборудования и устройств — газонокосилок, сеялок и т. Д.

Для стационарного монтажа электропроводки в квартирах, домах следует применять предназначенные для этого провода. Для этих целей рекомендуется использовать кабели марок ВВГ, ВВГнг, ВВП1, ВВП2 и др. В этих изделиях от двух до пяти. Они рассчитаны на напряжение до 600 В.

Многие рекомендуют использовать для стационарной электромонтажной установки ПУНП и ПУГНП. Хотя в паспорте к этим проводам даны рекомендации по использованию в качестве стационарной проводки, мы бы рекомендовали воздержаться от использования этого провода. Дело в том, что изоляция в проводах этих марок при небольшом нагреве теряет свои свойства. В результате высока вероятность возникновения неисправности (короткого замыкания). О последствиях говорить не стоит.

Для линейных групп освещения рекомендуется использовать 3 * 1.5мм / кв. Цифра 3 показывает количество проживающих. Почему трех, в конце концов, двух достаточно. Для предотвращения поражения электрическим током, то есть из соображений безопасности, производители всех электроприборов, в состав которых, несомненно, входят лампы, рекомендуют заземлять металлические детали.

Для розеточных групп используйте провода и кабели сечением 2,5 мм / кв. Количество жил также должно быть равно трем. Фаза, ноль, земля.

В случае использования все концы необходимо прижать специальными наконечниками или припаять.В любом случае выбор и монтаж электропроводки должен производиться квалифицированным специалистом.

Сергей Церомашенко

Наступает время, когда, живя в квартире или частном доме, необходимо делать капитальный ремонт. Особенно это касается старого жилого фонда. Каждый вменяемый человек начинает планировать будущие ремонтные работы — что нужно сделать в первую очередь, а что дальше. Составляется так называемый график строительства.

На начальном этапе капитального ремонта в квартире и частном доме, как правило, выполняются все монтажные работы по сантехнике и электромонтажу.Вот та часть работ, которая связана с электричеством, мы рассмотрим эту статью более подробно. От того, насколько качественно будет сделана электрика в вашей квартире или доме, во многом будет зависеть конечный результат всего ремонта.

Требования к электропроводке в квартире и доме

Для того, чтобы после проведения электромонтажных работ в квартире и доме все работало исправно, необходимо соблюдать основные требования. В зависимости от типа помещения и от материала, по которому проложены провода, требования к электропроводке различны.

Мы не будем останавливаться на всех типах помещений, а рассмотрим только требования к электропроводке в жилых помещениях, то есть в наших квартирах и частных домах.

Самые строгие требования к прокладке электрических проводов предъявляются к помещениям из дерева. Провода, уложенные на деревянную поверхность, должны быть в металлических трубах или в воздуховодах, соответствующих требованиям пожарной безопасности. Внутренняя поверхность труб должна быть окрашена, т.е. не подвержена ржавчине.

Чаще всего оштукатуривают деревянные поверхности частного дома.В этом случае под проем закрывается полоска асбестовой ткани. Края должны выступать минимум на один сантиметр с каждой стороны проволоки. Если проводка внутренняя, т.е. находится под штукатуркой, слой штукатурки над проводами должен быть не менее 1 см.

В настоящее время специально для прокладки электропроводки на деревянных поверхностях начали производить пластиковые трубы и монтажную фурнитуру — распределительные коробки, выключатели, розетки, крепеж, отвечающие требованиям пожарной безопасности.К тому же у них довольно привлекательный внешний вид.

При разводке проводов для конструкций из бетона, кирпича и т. Д., То есть для поверхностей, не подверженных горению, требования по пожарной безопасности менее жесткие.

При установке все провода необходимо прокладывать по поверхностям строго вертикально и горизонтально. Это связано с их эстетичным видом и нахождением в ремонте (внутренняя разводка). Расстояние от потолка до провода должно быть 200-250 мм, а до газового оборудования, системы отопления и водоснабжения — не менее 1 метра.

Электропровод

Некоторые электрики, в последнее время, из-за дешевизны применяют разные марки проводов, для которых не предназначены.

Многие устанавливают провода марки ШВВП и ПВА (они удобны, потому что гибкие). Но если прочитать к ним техническое задание, там четко сказано, что ШВВП — шнур, предназначенный для подключения различных бытовых электроприборов, используемых в быту и в офисных зданиях.
Область применения ПВС примерно такая же, как у ШВВП, но изоляция ПВС более устойчива к механическим повреждениям.ПВА рекомендуется использовать в качестве удлинителя для различных бытовых и электроприборов — газонокосилок, дрелей и др.

Для стационарной (т. Е. Фиксированной) проводки в квартирах и частных домах следует использовать провода, предназначенные специально для этого. Для этих целей рекомендуется использовать кабели марок ВВГ, ВВГнг, ВВП1, ВВП2 и др. Количество проживающих в этих изделиях от двух до пяти. Они рассчитаны на напряжение до 600 В.

Многие используют для монтажа электропроводки ПУНП и ПУГНП.В техническом паспорте к ним рекомендуется использовать их как стационарную проводку, но мы бы рекомендовали воздержаться от использования этого провода. Дело в том, что изоляция в проводах этих марок даже при небольшом нагреве теряет свои технические свойства. Теплоизоляция плавится — в конце концов, и возгорание.

Для линейных осветительных групп рекомендуется использовать провода сечением 3х1,5 мм². Цифра 3 означает количество проживающих. Третье ядро ​​- предотвращение поражения электрическим током, то есть из соображений безопасности производители всех электроприборов, к которым, несомненно, относятся лампы, рекомендуют заземлять металлические детали.

Для розеточных групп применяют электрические провода и кабель сечением 2,5 мм². Количество проводов также должно быть равно трехфазному, нулевому, заземляющему.

В случае использования многопроволочных проводов (обычно называемых «многопроволочными» или «гибкими») все концы необходимо прижать специальными наконечниками или припаять.

В любом случае желательно, чтобы выбор проводов и электропроводки выполнял квалифицированный электрик.

Монтаж электропроводки в частном доме во многом отличается от разводки в квартире.Ведь для частного дома правила ввода электричества различаются; мощных потребителей электроэнергии может быть довольно много, а еще есть подсобные помещения и наружное освещение. Все эти параметры существенно усложняют электрическую сеть частного дома и предъявляют к ней особые требования.

Требования к установке основных элементов электрической сети дома

Электросеть частного дома можно разделить на несколько составляющих.Один из первых из них, затем следует за распределительным щитом, которых может быть два или больше. Отдельный вопрос — разводка электричества в доме, а также на улице.

Ввод электричества в частный дом

Один из самых «болезненных» вопросов — подключение дома к электросети. Эту акцию проводит ваше предприятие Энергосбыт.

Для подключения потребуются вы, а также технические условия подключения. Сделать всю эту документацию своими руками довольно проблематично, поэтому здесь проще обратиться в специализированные организации.

  • Мы остановимся на чисто технических аспектах ввода электроэнергии в здание. Войти в дом можно двумя способами — по кабелю или по воздушной линии. На практике Энергосбыт в 90% случаев требует входа по воздуховоду, который легче проверить на кражу.
  • Подача воздуха в линию обычно осуществляется проводной CIP. Количество жил и их сечение зависит от номинальных параметров питающей сети. Для обычного однофазного ввода обычно достаточно проводов с сечением фазной жилы 16 мм 2.

  • Расстояние от дома до главного поста сети должно быть не более 25 метров. Если это расстояние больше, то потребуется дополнительная стойка.
  • Высота крепления проволоки к дому должна быть не менее 2,75 метра. При этом проволоку следует отвести от козырька крыши не менее чем на 20 см. При параллельной прокладке с фасадом дома в соответствии с п. 2.4.57 Правил электромонтажа провод должен располагаться на расстоянии не менее 20 см от стены дома и не менее 1 метра от окон, балконов или террас.
  • Перед тем, как проводить электромонтаж в частном доме, следует решить проблему с установкой счетчика. В последнее время все чаще практикуется его установка на фасаде дома. Это позволяет подключать счетчик к распределительному щиту более удобным кабелем.
  • Если счетчик находится в распределительном щите, то вам, скорее всего, придется проложить провод CIP до щита. Этот провод довольно неудобен для прокладки через стену и для вставки в распределительную коробку, но по-другому Energy Sales может не подключиться.

Примечание! На разных сайтах можно встретить предложение установить перед домом вводной автомат, к входу которого подключается провод СИП, а к выходу — более удобный кабель. Но правила ПУЭ запрещают установку таких машин.

  • Прохождение провода через стену дома необходимо производить по адресу. При этом труба должна быть сделана таким образом, чтобы исключить попадание и скопление в ней влаги.

Монтаж распределительного щита

Кабель ввода питания идет в распределительную коробку. Здесь мы установили вводный автомат, в некоторых случаях счетчик, групповые автоматы, средства защиты и контроля качества электроэнергии и средства автоматики.

По сути, это «сердце» нашей домашней электросети, поэтому вам следует уделять пристальное внимание ее правильной установке.

Итак:

  • Прежде чем разбираться с местом с способом установки распределительного щита, давайте выясним, какое электрооборудование в нем установлено.

В каждом коммутаторе всегда есть вводный автомат. Он может быть однофазным или трехфазным в зависимости от питающей сети.


Если счетчик не установлен на фасаде дома, то он находится в распределительном щите.


От счетчика провода питания обычно подключаются к шинам.


Из шин происходит разделение на отдельные группы. Защищайте отдельные группы групповых машин.


Для защиты человека от случайного прикосновения разработаны УЗО. Для некоторых групп требуется установка.

Для дополнительной защиты электрической сети в распределительном щите установить ограничители перенапряжения. Их установка особенно актуальна для домов с питанием от ВЛ.


Для дополнительного контроля качества электроэнергии могут быть установлены специальные устройства. Важно, чтобы эти устройства были лицензированы соответствующим образом. Чтобы их показания могли быть использованы в суде.


Если в нашей электросети планируется сеть 12В, то также практичнее установить трансформаторы в распределительном щите.

Примечание! Распределительные щиты, в которых предусмотрена установка счетчика, необходимо запирать на ключ.Кроме того, такие экраны должны иметь стекло, чтобы снимать показания, не открывая экран.

  • Согласно п. 7.1.28 Щиты ПУЭ должны устанавливаться в сухих помещениях, в местах, удобных для обслуживания. Если это помещение подвержено затоплению, то высота установки щита должна быть выше уровня затопления.
  • Расстояние от газовых, водопроводных и аналогичных труб должно быть не менее 1 метра. При этом сами трубопроводы не должны иметь в этом помещении ответвлений, клапанов или фильтров.Единственное исключение — это ответвления на регистры отопления помещения.
  • Пункт 7.1.29 Кодекса по электромонтажу запрещает установку распределительных щитов под ванными комнатами, кухнями, ваннами и т.п. Такой монтаж допускается только при соответствующей гидроизоляции.
  • Перед проведением электромонтажа в частном доме необходимо правильно установить распределительный щит. Для этого можно использовать навесные или встроенные щиты. И выбор способа установки зависит от типа проводки, которую вы будете применять в будущем.
  • Для помещений, стены которых выполнены из горючих материалов, лучше использовать навесные щиты. При этом сами щиты обязательно должны быть из огнестойких материалов.
  • Для помещений, стены которых выполнены из огнестойких материалов, могут использоваться плиты из горючих материалов. В этом случае могут использоваться как навесные, так и встроенные экраны.
  • Согласно п. 7.1.22 ПУОС распределительный щит для частного дома не может быть таковым. Если у вас есть помещения, которые разделены экономически, то для них лучше организовать отдельный щит.Обычно его устанавливают в гараже или мастерской. От него обычно питается уличное освещение. В некоторых случаях устанавливается еще один распределительный щит для наружного освещения.

Выбор способа подключения

В распределительном щите установлены групповые автоматы, от которых электроэнергия идет напрямую потребителям — лампам, розеткам и другим электроприборам. Распределение осуществляется благодаря электропроводке, и надежность вашей электрической сети зависит от ее правильного монтажа.

Электропроводку в частном доме можно монтировать как открытым, так и скрытым способом (см.). В принципе, в любом доме можно провести проводку любым из этих способов. Только сейчас цена такой установки может существенно отличаться.

Итак:

  • Открытая проводка чаще всего применяется в домах из горючих материалов. В этом случае для прокладки кабеля или провода достаточно использовать металлические трубы, ящики или гофру. Кстати, при использовании кабеля можно обойтись менее жесткими требованиями.
  • Но для выполнения скрытой проводки в таком доме придется повозиться. Дело в том, что согласно п. 2.1.49 ОЭС, в этом случае провод должен быть защищен со всех сторон слоем негорючих материалов. При этом их толщина должна быть не менее 1 см.

Итак:

  • Скрытая проводка чаще всего применяется в зданиях из огнестойких материалов. В этом случае провода можно прокладывать прямо на стенах конструкций с последующим оштукатуриванием.
  • Если вы не хотите делать стены, то вполне возможна прокладка проволоки и открытым способом. В этом случае для защиты проводов от механических повреждений можно использовать изделия из горючих материалов.
  • Эти правила подходят для жилых помещений. Но для бытовых помещений есть определенные ограничения. Так п.7.1.37 ПУЭ рекомендует проводить электромонтаж только открытым способом во влажных и особенно сырых помещениях. Кроме того, инструкция рекомендует использовать только открытый способ разводки в подвалах и на чердаках.

  • А п.7.1.39 ПУЭ ограничивает нас в плане применения открытой проводки в местах приготовления пищи. Для этого здесь следует использовать только кабель.

Примечание! Для квартирных кухонь допускается применять такой же тип разводки, как и для жилых помещений.

  • Пункт 7.1.40 требует использования в банях, саунах, душевых и аналогичных помещениях; использовать только скрытую проводку. Только в отдельных случаях допускается использование открытого способа монтажа и то только кабельной продукции.

Наружная проводка

Но для того, чтобы знать, как правильно делать проводку в частном доме, стоит обратить внимание на внешний источник питания. Ведь частный дом помимо определенного количества хозяйственных построек может иметь довольно серьезную сеть наружного освещения. А для внешних сетей в правилах есть свои нюансы.

  • Электропроводка вне здания может быть смонтирована воздушной или кабельной линией. Воздуховоды на приусадебном участке монтировать довольно хлопотно, да и не очень красиво.Поэтому в большинстве случаев прибегают к прокладке кабеля под землей.

  • Для прокладки кабеля в этом случае нельзя использовать металлические трубы или гофру. Параграф 2.1.78 Кодекса по устройству электроустановок категорически запрещает этот способ установки. Для защиты от механических повреждений в этом случае используйте пластиковую гофру или трубы.
  • Но для прокладки не на земле, а на фасаде зданий использование металлических труб или гофры не запрещено.Причем для фасадов домов из горючих материалов такой способ монтажа обязателен. Для противопожарных фасадов зданий допускается выполнение открытого способа монтажа с использованием пластиковой гофры.

  • При этом во всех случаях механическая защита провода или кабеля должна быть герметичной и выполняться таким образом, чтобы полностью исключить возможность скопления и попадания влаги, как на видео. Это касается даже вероятной потери росы.
  • Если проводка подключается к светильникам, установленным на уровне земли, то в этом случае в месте подключения должна быть водосточная система. Это должно исключить возможность скопления влаги над самой лампой.
  • И вообще, для всех электротехнических изделий и арматуры обязательно наличие соответствующей защиты. При наружной установке такая степень защиты не должна быть ниже IP44.

Заключение

Очень надеемся, что наша статья помогла вам научиться правильно делать электропроводку в частном доме.Но это вопрос достаточно широкий и полностью раскрыть его в одной статье просто невозможно.

Ведь, помимо самого процесса монтажа, следует уделить внимание выбору электрической схемы сечения провода, а также множеству мелких нюансов, характерных для разных помещений. Поэтому более подробно со всеми особенностями монтажа и дизайна вы можете ознакомиться на других страницах нашего сайта.

Как установить наружную проводку

Как установить наружную проводку

Посетители поисковых систем — нажмите здесь, чтобы доступ ко всей сети « $ Ensible Home » сайт

Основной DIY Проекты | Список проектов выходного дня | Список проектов Fix-It-Yourself

Проект выходного дня «Сделай сам» № 107


«Как установить наружную проводку»

Контрольный список инструментов и материалов

Кабель (провод) для наружного применения (коды проверки), Выключатели для наружной установки, Для наруж. розетки, фитинги LB, удлинители ящиков, GFI, лопата для плитки, электрическая дрель, Насадки для кирпичной кладки, Осветительные приборы, Плоскогубцы для линейных работ, Инструмент для снятия изоляции, Проволочные гайки, Лента электрика


Наружная проводка отличается от внутренней проводки из-за воды и экстремальных условий. сырость.Проекты наружной проводки несложны для своими руками, но, по соображениям безопасности, коды наружной проводки должны быть последовал. Проекты наружной проводки делятся на две основные категории: функциональные. и декоративный. Функциональное освещение освещает часто используемые области, такие как ступени, лестницы, ворота, проходы и мангалы. Декоративное освещение добавляет объемности и настроение внешнего пространства, такое как выделение света пряди и кустарники. Функциональное освещение также может быть декоративным.

Местные коды Сначала свяжитесь с муниципальным строительным инспектором, чтобы определить требования к наружной проводке, если дом центр или здание материальный магазин, где вы ведете бизнес, не знает.

Иногда эти розничные продавцы обслуживают множество различных сообществ, используя множество кодов. вариации, и, следовательно, может не знать конкретных кодов в вашем конкретном район. В некоторых областях только профессиональный электрик может произвести окончательную электрическое подключение. В других областях работа должна быть проверена, прежде чем ее можно будет вводить в эксплуатацию.

Узнайте, разрешает ли местный кодекс использование кабеля типа UF или предписывает Провода и кабелепровод типа TW. Как правило, местные нормы требуют, чтобы наружная проводка была защищен кабелепроводом в случае, когда наружная проводка установлена ​​выше земля.Если проводка будет проложена под землей, большинство норм допускают использование кабеля UF типа. Однако некоторые требуют использования провода и кабелепровода типа TW.

Согласно Национальному электротехническому кодексу теперь требуется провод № 12 для всех жилая электропроводка.

Прерыватели замыкания на землю

Прерыватели замыкания на землю (GFI) теперь требуются Национальным Электротехническим Код (NEC) на всех открытых площадках.

GFI — электронное устройство, дополняющее обычные автоматические выключатели. или предохранители.Устройство электронно сравнивает силу тока, протекающую через горячий провод к силе тока, протекающей через нейтральный провод. Если схема не ток утечки, силы тока будут равны. Но если есть разница как всего 1/200 ампера, GFI обнаруживает потерю тока и автоматически отключает питание в течение 1/40 секунды. Это может спасти вам жизнь.

Типы кабеля

Тип UF покрыт тяжелой пластмассовой оболочкой. Кабель предназначен для размещение в земле без заключения в защитный металлический канал.

Проволока типа TW

имеет тонкую изоляцию из термопласта, которая обеспечивает некоторая мера влагостойкости. Однако для максимальной защиты провод должен быть заключен в кабелепровод.

Выключатели для наружной установки

Для распределительных коробок, устанавливаемых на открытом воздухе, используется тяжелый литой металл. Накладки на ящики изготовлены из того же материала и комплектуются. с атмосферостойкими прокладками.

Светильники для наружного освещения

Эти ящики обладают теми же характеристиками, что и ящики для наружного применения. сосуды.Для предотвращения попадания влаги используется прокладка из того же материала. в качестве прокладки при установке розеток на открытом воздухе. Это герметизирует соединение между монтажной коробкой и крышкой монтажной коробки. (Также обязательно используйте атмосферостойкие лампочки. Они устойчивы к разрушению при понижении температуры.)

Разъемы и фитинги

Фитинги

LB представляют собой угловые соединители, которые используются с кабелепроводами для кабель через стену дома. Разъемы снабжены толстыми прокладками. и металлические накладки, чтобы они были непроницаемыми для влаги.

Удлинители ящиков используются при подключении к существующей наружной розетке или распределительная коробка приспособления для мощности. Удлинители могут быть укомплектованы ниппелем. и колено под углом 90 градусов, чтобы провода можно было вывести из приспособления через канал до точки, где требуется мощность.

Кабелепровод

Для наружного применения изготавливаются трубы трех видов. Жесткий алюминий и жесткий стальные трубы обеспечивают эквивалентную защиту проводам, которые проходят через них. С жестким алюминием легче работать, но если он собирается закопаться в бетон, сначала покройте его битумной краской, чтобы предотвратить повреждение кабелепровода. коррозия.Жесткий пластиковый трубопровод изготавливается из поливинилхлорида (ПВХ). который обычно используется над землей, или полиэтилен высокой плотности, который подходит для метро. Если ПВХ будет подвергаться воздействию прямых солнечных лучей, покройте его двумя слоями латексной краски, чтобы предотвратить порчу.

Хотя каждый тип кабелепровода доступен в различных диаметрах, трубы диаметром 3/4 дюйма обычно достаточно вокруг дома. Этого достаточно, чтобы принять один кабель AWG № 12/3 UF или девять отдельных кабелей AWG. Нет.12 проводов. AWG: американский калибр проводов, промышленный стандарт.

Каждый тип кабелепровода доступен с различными фитингами, включая колена, смещения, втулки, муфты и соединители. Если смещения и локти не делайте необходимых поворотов в жестком металле или кабелепроводе EMT, вам понадобится засос, инструмент для гибки. Иногда можно арендовать засос. В противном случае стоимость не запредельно, обычно менее 10 долларов.

Электроэнергия из подвала

Следуйте этим инструкциям, чтобы подвести электричество из подвала в вне дома.ВНИМАНИЕ: Выключите питание, если оно работает. электрическую цепь перед началом любых электромонтажных работ. Не работать с включенным питанием.

1. Выберите опорную точку на внешней стене, которую можно идентифицировать с обеих сторон. внутри и снаружи дома.

2. В подвале измерьте расстояние от контрольной точки до точки на стене. через который можно подвести электричество. Пятно должно быть не менее 3 дюймов. с балки, подоконника или пола. Пространство нужно под толщину распределительная коробка.

3. Вне дома измерьте расстояние от исходной точки до выхода электроэнергии. Быть убедитесь, что пятно не попадает на стык между кирпичами или блоками. Место имеет иметь прочную основу для фитинга LB.

4. Снаружи просверлите в стене отверстие диаметром 1/8 дюйма, чтобы убедиться, что путь чисто. Блоки ниже верхнего ряда обычно имеют полый центр и легче сверлить.

5. Вырежьте отверстие для удлинителя, используя сверло со звездочкой и детские санки. молоток или электродрель и сверло по камню.Надевайте защитные очки и перчатки. при работе с бетоном.

6. Внутри откройте один конец выбивных отверстий с обратной стороны соединения. коробку, а затем установите коробку так, чтобы выбивное отверстие совпадало с отверстием в стена. Прикрепите коробку к стене свинцовыми или фибровыми анкерами с плоской головкой. саморезы вбиты в анкеры.

7. Снаружи выкопайте траншею для кабеля.

8. На фитинг LB навинтите ниппель, достаточно длинный, чтобы выступать изнутри фитинга. распределительная коробка через отверстие в стене наружу.

9 Снаружи прикрепите кабелепровод к фитингу LB и проведите кабелепровод вниз по сторона дома к траншее. Используйте кабельные хомуты или вешалки, чтобы удерживать канал.

10. Закройте стык вокруг фитинга LB качественным герметиком. например силикон.

11. Внутри прикрепите ниппель к распределительной коробке с помощью соединителя. Установить пластиковая втулка поверх разъема для защиты проводов или кабеля.

12. Протяните кабель через кабелепровод и выполните необходимые подключения к розетки и выключатели.

Электроэнергия с чердака

Эти фитинги необходимы для подачи электроэнергии с чердака наружу: наружная выпускная коробка, ниппель, угловой колено 90 градусов, достаточно длинный канал для простираться вниз по стене дома до кабельной траншеи. Следуйте этим рекомендациям:

1. Выключите питание цепи, которую вы будете подключать к наружному кабель.

2. Расположите узел напротив выступа (потолка) так, чтобы коробка и ниппель к потолку, а водовод к сайдингу.Попробуйте запустить канал рядом с водосточной трубой, чтобы спрятать его.

3. Отметьте перекрытие, где будет проходить кабель от источника питания на чердаке. пройти через потолок в наружную розетку. Просверлить отверстие в потолке для кабеля. Просверлите направляющие отверстия для шурупов № 8, чтобы удерживать выпускное отверстие. к софиту.

4. Выведите кабель от источника питания на чердаке через отверстие в софит. Закрепите кабель в коробке с помощью двухсекционного кабельного разъема, а затем прикрутить короб к софиту.

5 С помощью хомутов закрепите ниппель и канал на месте и запустите проведите кабель вниз по сайдингу к траншеи, которую вы будете копать.

6. После того, как кабель будет проложен к новой распределительной коробке, подключите проводку. к существующему проводу питания существующего выключателя или розетки.

Траншея

При прокладке дорожки для траншеи от дома старайтесь сделать дорожку прямой. Если не можете, делайте изгибы плавными кривыми, а не крутыми.

1. Обведите обе стороны траншеи кольями и веревкой. Траншея должен быть 4 дюйма в ширину.

2. Вырежьте по контуру струны на глубину от 3 до 4 дюймов. Используйте плоскую плитку космос. Выкопайте дерн и выложите его на полиэтиленовую пленку. держите его влажным, пока дерьмо пересказано. Не мочите его; просто сбрызните водой.

3. Выройте траншею. Если вы используете кабелепровод EMT или УФ-кабель, траншея должно быть 12 дюймов в глубину. Для жесткого металлического или пластикового кабелепровода требуется 6-дюймовый глубина.Перед тем, как приступить к работе, проверьте местные коммунальные службы на предмет наличия плана прокладки труб / проводов начать копать. Если вам предстоит много рыть траншей, возьмите напрокат электроинструмент для рытья траншей. или позвоните профессионалу для работы.

Отдельностоящие розетки

Внешняя розетка должна располагаться на высоте не менее 12 дюймов над уровнем земли. и должен быть надежно закреплен под землей. Сделайте это, проложив кабель или канал либо через центральное отверстие в бетонном блоке, либо через банка для кофе, в которую вы кладете бетон, чтобы стабилизировать его как единое целое.

Подключения

Согласно национальному электротехническому кодексу все соединения должны выполняться внутри розетки, распределительная или распределительная коробка. Соединения должны выполняться с помощью проволочных гаек. Это также предложил, чтобы гайки были слегка обернуты лентой электрика для добавления безопасность и аккуратность. Подключения к клеммам выполняются с помощью петлевых концов проводов. направление вращения клеммы по часовой стрелке. Таким образом, проволока затягивается под клеммный винт.

Зачистите примерно 3/4 дюйма изоляции с провода.Используйте приспособления для зачистки проводов для это, вставив провод в прорезь № 12 ручки стриппера и повернув его на 360 градусов. Если кабель, снимите с него внешнюю изоляцию примерно на 6 дюймов, чтобы провода могут быть легко размещены. Положите кабель на ровную твердую поверхность и используйте карманный нож или универсальный нож (или инструмент для зачистки кабеля), чтобы удалить внешний изоляция. Будьте осторожны, чтобы не порезать изоляцию проводов внутри изоляция кабеля. Легко это удается.

Проводка

— Как подключить старый дом к Cat6?

Стань большим или иди домой. Если вы пытаетесь протянуть провода через существующие стены, не протягивайте только один. Вытащить два провода немного сложнее, чем потянуть за один. Однако выполнение проекта второй раз за несколько лет — это , но в два раза больше работы!

Подумайте обо всем, что вам может понадобиться (IP-сети, камеры наблюдения, кабельное или спутниковое телевидение, телефон, провода для динамиков, сигнализация управления домашней автоматикой). Потом добавить кучу экстра. Cat-6 — хороший выбор, потому что он может нести все, что вы можете захотеть.

Рассмотрим одиночный кабелепровод. Во время капитального ремонта и ремонта ванной комнаты я попросил сантехника проложить трубопровод от чердака к «коммутационному шкафу». Он немного сошел с ума, вставив два 4-дюймовых трубопровода — один для высокого напряжения, другой для низкого напряжения. Это позволяет относительно легко добавить новую услугу где угодно. К сожалению, это было после того, как я закончил прокладывать структурированную проводку.

Поскольку небольшая часть вашего подвала еще не закончена, вы можете проложить оттуда трубопровод на чердак и сделать его своим «коммутационным шкафом».Затем вы можете вытащить из каждой розетки на чердак и легко спустить по водопроводу.

Звездообразная топология. Перетащите все в центральное место и склейте их там. Я использовал пространство под лестницей.

Как подъехать на чердак: На чердаке просверлите большое отверстие в подоконнике. Он должен быть достаточно большим, чтобы в него можно было пройти все провода, но и достаточно маленьким, чтобы сохранить прочность подоконника. Избегайте настенных гвоздей ниже.

Вырежьте отверстие в стене внизу для розетки.

Протолкните рыбную ленту с чердака. Попросите помощника следить за отверстием для ленты и схватить его согнутой вешалкой. К ним прикрепляют жгут проводов, и вы снова тянете его вверх.

Чтобы толкать / тянуть с чердака в подвал, вы можете проделать отверстие в полу между ними и сделать это в два этапа. Или вы можете ловить рыбу с обоих концов одновременно, используя рыболовные ленты с крючками на конце. Когда они зацепятся друг за друга, потяните ленту чердака вверх, чтобы извлечь ленту подвала. На чердаке привяжите жгут проводов, затем стяните его в подвал.

Чтобы протянуть между готовыми этажами , вам нужно вырезать отверстие в стене, чтобы просверлить отверстие в подоконнике и между этажами.

См. Также мой ответ о том, как протянуть провод к подвалу или ползу: как провести Ethernet, провод динамика и коаксиальный кабель через стену в подвал?

Чем больше отверстий вы прорежете, тем легче вытащить провода и тем больше придется выполнять ремонтные работы.

Электромонтаж садового сарая — Экстремальные инструкции

Когда сарай становится сараем, а не магазин или сарай? Иногда ответ на этот вопрос носит технический характер и определяет, нужно ли вам разрешение на строительство.Однако в большинстве случаев это зависит от вас. Расположение, назначение и размер вашего флигеля определяют подгонку и отделку, но я стараюсь сделать одну вещь, если возможно, — это поставить там немного света.

Некоторым сараям нужен свет. Многие из нас уходят на работу в темноте и возвращаются домой в темноте в эти короткие дни и долгие зимние ночи. Так что если вы собираетесь использовать навес для хранения инструментов, игрушек или принадлежностей, то большую часть года вы будете использовать его в темноте.

У меня была своя доля походов в сараи с фонариком, поэтому, когда мы планировали новый садовый сарай, я начал искать лучший способ доставить немного сока в это место.Розетка снаружи дома служила источником энергии, поэтому мы вырыли канаву от этого места до того места, где мы будем строить сарай.

Ознакомьтесь с местными нормативами, но основными требованиями являются (1) провод и прерыватель соответствующего сечения, (2) защита цепи от GFCI и (3) специальный подземный провод или кабелепровод.

Вы можете проложить свой провод под землей в герметичном кабелепроводе из ПВХ или использовать подземный кабель типа UF, при условии, что провод защищен кабелепроводом, где бы он ни был открыт.

Мы выбрали нам трубы типа УФ и ПВХ. Я подумал, что провод может иметь дополнительную защиту на случай, если мне придет в голову построить яму для аллигатора и забыть, что там есть проводка сарая. Тем не менее, использованный нами тип UF-кабеля был неудобной задачей для снятия изоляции для соединения с соединительной коробкой.

Вот как мы это сделали:

Как только мы узнали, где будет располагаться сарай, мы вырыли траншею от существующей внешней распределительной коробки (соединительной коробки) к новому флигелю.

Мы проложили кабелепровод из ПВХ для защиты и прокладки провода под землей, оставив достаточно дополнительной длины, чтобы мы могли решить, где разместить первую розетку, которая будет установлена ​​в сарае.

Мы добавили дополнительные части кабелепровода для защиты провода от щенячьих зубов между землей и полом сарая. Затем мы просверлили отверстие в нижней пластине каркаса сарая и в полу и продвинули проволоку снаружи в сарай.

Устанавливаем выходную соединительную коробку примерно на расстоянии молотка от пола.С помощью набора для возвышения j-box мы прикрепили коробку к шпильке с помощью прилагаемых гвоздей.

Мы протянули провод через одно из отверстий в соединительной коробке. Затем мы прикрепили проволоку к каркасу с помощью проволочной скобы. Обязательно вбивайте скобу, не повредив изоляцию вокруг провода.

Мы попробовали несколько способов снять внешнюю защиту этого подземного провода. Дополнительная проблема заключается в том, что внешняя изоляция представляет собой не просто гильзу, как обычный ромекс, но также заполняет все пространство вокруг отдельных проводов 12-го калибра.Будьте осторожны, чтобы не порезать внутреннюю изоляцию отдельных проводов.

Устройства для зачистки проводов имеют выемки для конкретных размеров, поэтому вы можете найти то, что подходит для используемого провода. Снимите 1/2 дюйма изоляции с проводов, чтобы подготовиться к установке розетки.

Обычно есть два способа прикрепления проводов к обычным бытовым розеткам: винты по бокам или отверстия сзади. Однако заземляющий провод обычно крепится только винтом, а это значит, что для его подключения вам потребуется согнуть небольшую петлю.Для этой задачи хорошо подойдут плоскогубцы.

Сгибание крючка по часовой стрелке помогает удерживать его на месте при затягивании винта.

Вставьте оставшиеся провода в соответствующие отверстия для клемм (от белого к серебристому и от черного к золотому) и затяните винты, чтобы удерживать их на месте.

Мы решили сделать наш выключатель света доступным снаружи сарая, чтобы мы могли включать свет независимо от двери, которую мы использовали, и чтобы мы могли включать внешнее освещение в полу, не заходя в сарай.Мы использовали соединительную коробку переключателя в качестве шаблона, чтобы отметить отверстие, чтобы мы могли разрезать его по шпильке изнутри сарая.

Если у вас есть опыт работы с сабельной пилой, вы можете сделать врезной пропил, но обычно для начала безопаснее просверлить отверстие.

Резка сзади работает хорошо, потому что зубья пилы режут при обратном ходе, что помогает предотвратить вырывание.

Поскольку эта соединительная коробка на самом деле не предназначена для этого применения, мы предварительно просверлили со стороны стойки шпильки и прикрепили коробку к шпильке винтами.

Мы использовали 3/4-дюймовую лопаточную коронку, чтобы просверлить отверстия в шпильках, чтобы проложить наш провод от выхода GFCI к выключателю.

Снова прикрепляем проволоку к каркасу скобами.

Мы прикрепили соединительные коробки светильников к балкам потолка и проложили провод от левого светильника к выключателю.

Мы соединили черные провода и землю с переключателем света, а белые провода соединили вместе внутри соединительной коробки переключателя с помощью гаек.

Мы вырезали примерно 8-дюймовый кусок ромекса и сняли внешнюю изоляцию, чтобы отдельные пряди можно было использовать для соединения с осветительной арматурой.

Три черных провода соединены вместе в соединительной коробке первого светового индикатора (питание, косичка и линия к следующему свету последовательно). То же самое и с белыми проводами.

Помните, что провод питания (черный) идет к латунно-золотому выводу на осветительной арматуре, а нейтральный провод (белый) идет к серебряному выводу.

Закончив электромонтаж, заправьте излишки в соединительную коробку и установите приспособление. Для этого пригодится дрель, особенно при работе с потолочными агрегатами.

Нашим последним осветительным прибором в серии был наружный прожектор. Обозначив расположение соединительной коробки на внутренней стороне, мы просверлили ее частично с помощью лопаточного сверла. Сверлите так, чтобы конец сверла был виден снаружи.

Во избежание прорыва (раскола сайдинга) просверлите отверстие снаружи.

Мы использовали лобзик, чтобы вырезать как можно большую часть круга изнутри. Это дало нам достаточно круга, чтобы закончить разметку и вырезать отверстие j-box снаружи.

Провода прожектора были многожильными, поэтому мы обернули их вокруг провода 12-го калибра и согнули большой провод обратно через многожильные, прежде чем закрыть соединение гайкой для провода.

Не забудьте установить прилагаемую уплотнительную прокладку между внешним приспособлением и соединительной коробкой.

Перед тем, как подключить новую проводку сарая к дому, мы проверили цепь, чтобы убедиться, что сработал правильный выключатель.

Наконец, некоторые творческие работы с кабелепроводами позволяют нам использовать уже существующее отверстие во внешней соединительной коробке источника питания, сохраняя все герметично закрытым.


Рекомендуемые статьи

Правила использования электрических проводов в открытых местах

Одним из аспектов домашней электропроводки, на который будут обращать пристальное внимание инспекторы по электрике, является неправильное использование неметаллических кабелей (NM) в открытых местах.Обычно открытые участки, где это обнаруживается, находятся на стенах фундамента подвала или на поверхностях и концах стоек и балок в незавершенных помещениях с каркасом.

Национальный электротехнический кодекс, который является основой всех местных строительных норм и правил, содержит особые правила прокладки электрических проводов, чтобы они были защищены от повреждений.

Использование электрического кабеля

NM по назначению

Кабель NM, также известный под торговым названием Romex, является наиболее распространенной формой электрического провода, используемого в бытовых электромонтажных работах.

Кабель NM представляет собой пучок отдельных токопроводящих проводов, обернутых пластиковой виниловой внешней оболочкой. Обычно кабели несут токопроводящие провода сечением 10, 12 или 14 для индивидуальных домашних цепей.

Оболочка кабеля NM обеспечивает некоторую защиту от случайных физических повреждений. Обшивка Romex сделана из прочного поливинилхлорида (ПВХ) термопласта. Оболочка на проводах 14 и 12 AWG имеет толщину 15 мил. Тем не менее, какой бы прочной ни была оболочка из НМ, она не предназначена для открытых приложений.Типичные местоположения включают:

  • Внутренние полости в стенах, покрытые обработанными поверхностями стен, недоступные для кабеля.
  • Внутри воздушных пустот стен из кирпичной кладки или плитки, но только там, где они сухие: стены не могут быть влажными или мокрыми.
  • Между открытыми балками или стойками, при условии, что кабели уложены далеко от лицевой стороны элементов каркаса. Обычно это делается путем просверливания отверстий в центрах элементов каркаса и пропуска кабелей через отверстия.

Проволока НМ Использование не по назначению

Национальный электротехнический кодекс запрещает использование кабеля NM в ситуациях, когда он подвергается воздействию, при котором возможно физическое повреждение.

Одним из примеров этого является то, когда электрик, работающий самостоятельно, прикрепляет кабель NM через переднюю поверхность стоек или потолочных балок или там, где он крепится, через поверхность бетонных фундаментных стен. Хотя кабель NM может проходить через отверстия, просверленные в центрах открытых элементов каркаса, его нельзя прикреплять через переднюю поверхность шпилек, поскольку это создает возможность зацепления или повреждения кабелей.

Точно так же NM, прикрепленный к поверхности бетонных стен, подвержен повреждениям и, следовательно, не допускается.

Электропроводка для открытых мест

Один одобренный способ прокладки проводки через открытые поверхности — это установить утвержденный жесткий кабелепровод через элементы каркаса или стены, а затем проложить отдельные токопроводящие провода THNN внутри кабелепровода. Такая проводка хорошо защищена от физических повреждений.

Цитата из Национального электротехнического кодекса выглядит следующим образом:

Защита от физических повреждений: Кабель должен быть защищен от физического повреждения там, где это необходимо, с помощью жесткого металлического кабелепровода, промежуточного металлического кабелепровода, электрических металлических трубок, ПВХ-трубопровода по Графику 80, типа RTRC, обозначенного суффиксом -XW, или других утвержденных средств.

Наиболее распространенный тип трубопровода известен как электрические металлические трубки (EMT), но также используются и другие типы труб, в том числе гибкий металлический канал (FMC), промежуточный металлический канал (IMC), который более прочен и обеспечивает большую устойчивость к коррозии, пластиковый трубопровод (ПВХ), который чаще всего используется под землей, и жесткий металлический трубопровод (RMC), самый тяжелый из имеющихся.

Электропровод предназначен для использования с отдельными типами проводов. Наиболее распространенными являются провода THHN, которые представляют собой отдельные медные проводящие провода с цветной термостойкой пластиковой изоляцией вокруг них.

В Национальном электротехническом кодексе есть особые правила относительно того, сколько проводников может поместиться в кабелепровод любого диаметра:

  • Кабелепровод 1/2 дюйма : до 9 проводов 12-го калибра
  • Кабелепровод 1/2 дюйма: До 12 из проводов 14-го калибра
  • Кабелепровод 3/4 дюйма : до 16 проводов 12-го калибра
  • Кабелепровод 3/4 дюйма: До 22 из Провода 14 калибра

Можно ли прокладывать кабель NM внутри кабелепровода?

Если электротехнический инспектор отметил кабель NM, который проложен неправильно, у вас может возникнуть соблазн установить кабелепровод, а затем повторно использовать тот же кабель NM, пропустив его через новый канал.

Это предмет споров среди электриков. Некоторые профессионалы утверждают, что кабель NM внутри кабелепровода может быть подвержен нагреву, и поэтому это недопустимо. Другие придерживаются более снисходительной точки зрения. Хотя Национальный электротехнический кодекс прямо не запрещает прокладку кабеля NM внутри кабелепровода, на практике это очень сложно сделать, и очень немногие профессиональные электрики будут выполнять такую ​​установку.

Принята практика — прокладывать внутри кабелепровода только отдельные проводники THHN (или другой утвержденный вид проводов).Провода THHN относительно недороги, и их намного легче прокладывать через кабелепровод, поскольку они тонкие и имеют меньшее покрытие.

проводов в SIP — проблемы для домовладельцев

Когда вы строите дом с традиционным каркасом, вы не особо задумываетесь о предварительном планировании электрической системы. Конечно, вы можете говорить о наличии достаточного количества розеток на кухне или о том, что в вашей комнате для хобби достаточно мощности для различных источников света и оборудования. Однако, как правило, это не проблема при строительстве стандартного дома 2х4.Прокладка проводов в SIP-панелях требует немного большего предварительного планирования.

Людям, которые строят дома с деревянным каркасом с помощью SIP, нужно быть немного более активными, чем людям, строящим дома из палки. Повод для беспокойства — закрытые панели, которые используются для создания наружных стен их дома. Эти структурные изолированные панели более известны как SIP. Эти жесткие панели с массивной сердцевиной являются основным материалом для внешних стен вашего дома. Они обладают отличными изоляционными свойствами и предварительно изготавливаются перед доставкой на строительную площадку.По прибытии они готовы к установке и установке, поэтому любые индивидуальные работы выполняются на предприятии-изготовителе.

Как пропустить провод через стену SIP?

Поскольку СИП представляют собой твердую изоляционную пену, окруженную жесткими панелями, это не так просто, как схватить Sawzall и вырезать отверстие в гипсокартоне. Вы должны отметить на своем электрическом чертеже расположение всех розеток, осветительных розеток и выключателей, соединений проводов, телефонных розеток, розеток кабельного телевидения и компьютерных электрических цепей.

Изготовитель SIP будет использовать эту информацию для размещения участков кабелепровода и электрических коробок в стеновых панелях вашего дома. Горизонтальные желоба обычно размещаются на стандартной высоте переключателя и выхода.

В зависимости от конструкции производителя, вертикальные выемки могут проходить через основную часть панелей или они могут проходить рядом с краем панели. Эти горизонтальные и вертикальные участки кабелепровода позволяют электрику протягивать провода по периметру конструкции и прокладывать проводку от одного этажа к другому.

Если у вас есть особые потребности, вам следует обсудить свой план с подрядчиком или поговорить напрямую с представителем SIP, чтобы убедиться, что ваши идеи физически возможны и будут надлежащим образом воплощены в жизнь во время строительства ваших SIP.

Поскольку все панели собираются заранее, прежде чем прибыть на место работы, рекомендуется упростить внешние стены. Ограничьте свою проводку в стенах SIP переключателями, освещением и розетками и спланируйте минимальные требования кодекса.

Попробуйте разместить свои корма на других уровнях дома через обычные внутренние стены и пол. Возможно, вы захотите рассмотреть стену с традиционным каркасом, на которой расположена электрическая сервисная панель. Там много проводов, и это может быть более практичным решением для этой конкретной области. Поговорите со своим подрядчиком о том, какой метод наиболее эффективен для этой области вашего дома.

Как каналы влияют на изоляционный коэффициент СИП?

Изолирующие свойства SIP делают их очень привлекательной альтернативой для строительства.Однако, когда вы нарушаете твердую сердцевину, вы уменьшаете изолирующую способность материала. Часть работы заключается в том, чтобы после завершения электромонтажа каналы и пустоты были заполнены пеной. Это восстанавливает R-фактор и гарантирует, что ваш дом будет должным образом изолирован.

Этот сегмент в строительстве вашего дома как бы невидим. Это та область, которую можно сделать плохо или не сделать совсем, и на первый взгляд никто не станет мудрее. Изоляция этих кабельных каналов требует времени и дополнительных трудозатрат для установщика.Вы и ваш подрядчик должны следить за тем, чтобы все полости были должным образом заполнены пеной после протягивания проводов и завершения электрических работ.

Прокладка проводов в SIP — минимизация электрических требований к наружным стенам

Один из способов сократить расходы на изготовление множества изготовленных на заказ SIP-панелей с электрическими каналами — это прокладка основной части проводки через внутренние стены вашего дома. Хотя в вашем доме с деревянным каркасом есть специально построенные внешние стены, ваши внутренние перегородки имеют стандартную конструкцию 2 × 4.Устраняя все, кроме основных электрических требований к вашей стене SIP, вы можете сэкономить время, труд и деньги.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
