Вытяжка для газового котла в частном доме: требования, расчет и установка

При использовании газового котла в качестве автономного источника отопления и нагрева воды в частном доме следует строго соблюдать требования к эксплуатации оборудования. Одним из главных требований при эксплуатации котла является организация вентиляции, которая требуется независимо от типа агрегата.

вентиляция для газового котла

При этом важно учитывать особенности помещения и мощность оборудования.

Для чего нужна вентиляция

Главная задача вытяжки при использовании газового оборудования – это отвод из помещения продуктов горения газа. Вторичное назначение вентиляции – вытяжка из помещения газа при протечках.

Внимание! Даже минимальное количество угарного газа смертельно опасно для человека. Напомним также, что смесь газа и кислорода – это взрывоопасный коктейль, который при случайной искре может превратить дом в руины.

Кроме того, вентиляция предназначена для повышения производительности оборудования. Достаточный приток воздуха улучшает горение газа в камере сгорания, что в целом повышает эффективность газового агрегата.

схема

Если нет нужного объема воздуха (кислорода), то топливо плохо горит, снижается количество выделяемого тепла, а расход газовой смеси увеличивается.

Таким образом, организация вытяжки при работе котла необходима:

  • для отвода из помещения угарного газа;
  • для повышения КПД газового оборудования;
  • для вывода газа из помещения при случайных протечках.

вывод на улицу

Если для отопления используется мощный газовый агрегат, то низкое качество вытяжки приводит к засорению топочного отделения. Остатки продуктов горения топлива забивают воздуховод, соответственно, уменьшается его внутренний диаметр и часть угарного газа поступает в помещение.

Требования к помещению

Использование газа для отопления при всех своих плюсах может быть очень опасным, поэтому при установке газового оборудования к помещению, где планируется установка газового котла предъявляются определенные требования.

Если мощность агрегата не превышает 30 кВт и планируется установка оборудования на кухне, то перечень требований, которые необходимо соблюдать, включает:

  • отделку стен должна быть выполнена из огнестойкого материала,
  • площадь помещения — от 4 м²,
  • минимальная высота потолка — 2,2 м,
  • общая площадь окон — от 3 см² на 1 м² помещения,
  • расстояние от котла до стены минимум 10 см,
  • окна должны быть оснащены форточками или фрамугами для свободного проветривания.

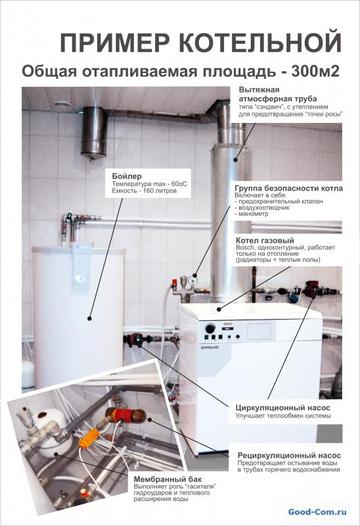

помещение

Более мощные котлы устанавливаются в отдельных помещениях. Список требований к месту установки остается неизменным, увеличивается только объем котельной (при 60 кВт площадь котельной должна быть от 15 м²).

Обратите внимание! Игнорирование даже одного из пунктов требований резко снижает безопасность газового оборудования, а также уменьшает эффективность (КПД) котла.

Виды вентиляции

Вентиляция в помещении, где установлен газовый котел, бывает двух видов:

  1. Естественная.
  2. Принудительная (искусственная).

виды вентиляция

При естественной вытяжке воздух циркулирует в котельной без использования дополнительных приспособлений, при организации принудительной вентиляции для притока воздушной массы устанавливаются нагнетающие воздушные потоки вентиляторы.

При мощности котла до 30 кВт в большинстве случаев организовывают естественную вентиляцию. Для этого внизу наружной стены котельной пробивают продух с диаметром 15 см.

В отверстие продуха вставляют обрезок пластиковой трубы с подходящим диаметром и закрывают вентиляционное отверстие решеткой, предотвращающей попадание в помещение грязи, птиц и мышей.

На этом устройство естественной вентиляции не заканчивается. Со стороны котельной на патрубок устанавливают обратный клапан, главная задача которого – это предотвращение тяги воздуха на улицу. Продух пробивают в стене вблизи котла, так воздух будет быстрее попадать в топку и способствовать горению топлива.

Также желательно установить над вентиляционным каналом со стороны улицы защитный козырек, который будет защищать от дождя и предотвратит попадание в помещение дождевой воды.

из нержавейки

Внимание! Естественная вентиляция не является 100%-м гарантом безопасной работы газового оборудования, так как, согласно нормативам, воздух в котельной должен обновляться за час три раза. Естественная вытяжка зависима от внешних факторов (температура на улице, сила ветра и т.д.) и не может гарантировать должный объем поступления воздуха.

При организации принудительной вентиляции в вентканал устанавливают вентилятор. Мощность вентилятора зависит от сечения канала, размера помещения и особенностей газового оборудования.

Также при выборе вентилятора принимают во внимание длину, конфигурацию воздуховода и количество изгибов отводящего канала.

Допускается установка принудительной вентиляции только на отток или приток воздуха, но оптимальный вариант – это вентилятор, которые работает в двух режимах.

Пример расчета принудительной вентиляции

Под конкретный котел и с учетом особенностей помещения, где установлен агрегат, применяется система вентиляции с определенными параметрами, при расчете которых учитывается:

  • мощность котла,
  • размер помещения,
  • особенности конфигурации системы отопления.

На основе этих факторов рассчитывается способ подачи воздуха, а также диаметр и длина воздуховода.

выход на крыше

Только точный расчет и грамотная организация вытяжки является гарантом эффективной и безопасной работы газового котла.

Примерный расчет для системы принудительной вентиляции в помещении 4 на 3 метра с высотой потолка 2,2 м:

  1. Сначала нужно рассчитать объем помещения: 4 х 3 х 2,2 = 26,4 м³, округлить в большую сторону (27 м³).
  2. Важно помнить, что воздух должен смениться за час трижды, из этого следует, что мощность вентилятора должна составлять 81, м³ в час. Это расчет без учета силы сопротивления воздуха при проходе по дымоходу.
  3. Для точности к 81 м³ надо прибавить 40%. В результате получится цифра, определяющая необходимую мощность вентилятора в 113,4, при округлении — 114 м³ в час.

Монтаж вытяжки для котла

Для устройства принудительной вытяжки для газового котла понадобится:

  • вентилятор с обратным клапаном,
  • решетка для вентиляционного отверстия,
  • воздуховод из ПВХ.

Можно обойтись и вентилятором без обратного клапана, но это снизит уровень безопасности в помещении. Воздуховод подбирается с учетом диаметра вентилятора.

Последовательность работ:

  1. Разметка места для воздуховода.
  2. Высверливание перфоратором отверстия.
  3. Вставка ПВХ трубы в пробитое отверстие.
  4. Заделка монтажной пеной щелей между стеной и трубой.
  5. Установка вентилятора.
  6. Монтаж вентиляционной решетки.

При пробивке отверстия под воздуховод необходимо учесть диаметр трубы и прибавить к нему 1 см, чтобы без проблем вставить воздуховод, а щели, которые при этом образуются можно быстро заделать монтажной пеной.

Рекомендации по установке дымоходов

Для более высокой эффективности газового котла и безопасной работе оборудования важно соблюдать и общие правила при установке вертикального дымохода:

  1. Сечение дымохода должно соответствовать диаметру патрубка на котле. Как правило, в инструкции к газовому агрегату указывается тип и особенности дымохода. Соблюдение требований, обозначенных в инструкции, сделает работу газового оборудование безопасной и эффективной.

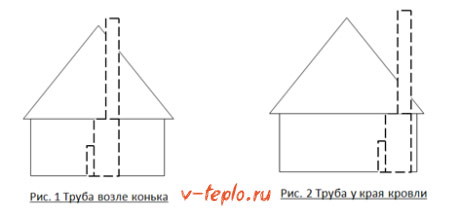

  2. Минимальная высота над коньком кровли не должна быть ниже 0,5 метра.
  3. Количество колен в дымоходе — не более трех.
  4. Обязательна установка защитного козырька, ревизионного окошка и конденсатоотводчика.

Вентиляция для газового котла в частном доме: требования, схема

Частный дом, в случае невозможности подключения централизованных коммуникаций (отопление, горячая вода), требует строительства автономных систем. Для этой цели оптимальным вариантом является монтаж газового котла и сопутствующих линий.

Вентиляционная система в частном доме для газового котла

Вентиляционная система в частном доме для газового котла — это необходимость

Обязательно соблюсти требования по воздухообмену, чтобы эффективно выводились продукты горения, постоянно поступал свежий кислород. Вентиляция для газового котла в частном доме имеет свои особенности устройства и функционирования.

Общая информация о котлах, их размещение

Газовый котёл – оборудование, позволяющее нагревать и поддерживать на определённом температурном уровне воду за счёт тепловой энергии, получаемой в результате горения газа. Процесс горения газа сопровождается выделением побочных продуктов, которые несут существенную угрозу для здоровья человека.

Их попадание в организм вызывает нарушения в процессах жизнедеятельности человека. В больших дозах соединения провоцируют развитие опасных заболеваний. Не стоит забывать и про сам природный газ: он взрывоопасен и требует особого отношения при использовании.

В частных домах применяются различные газовые котлы, к которым предъявляются разные требования по воздухообмену. Для напольного оборудования большой мощности установлены требования по размещению. Такие агрегаты можно устанавливать в отдельном специальном здании, в пристройке к основному дому, на чердаке, цокольном этаже или в подвале.

К объектам, где располагается напольный газовый котёл, предъявляются дополнительные требования:

  1. Площадь не менее 4 кв. м.
  2. Объём помещения не менее 8 куб. м.
  3. Высота потолка не менее 2,2 м.
  4. Ширина входного проёмы не менее 80 см.
  5. Наличие не менее одного окна с прямым выходом на воздух с открывающимися створками для проветривания.
  6. Наличие открытой приточки воздуха – щель в стене или оконном профиле, через которую постоянно поступает кислород.
  7. Т. к. объект относится к взрывоопасным, площадь остекления в нём должна превышать 0,05 кв. м. на 1 куб. м. объёма помещения.

Использование подвала и цоколя допускается с ограничениями, при выполнении ряда дополнительных требований. В таких помещениях обязательно оборудование основной и дублирующей систем вентиляции, т. к. нарушение в работе конструкции воздухообмена приведёт к угрозе взрыва.

Чаще всего используются настенные котлы небольшой мощности. Средняя мощность таких нагревательных агрегатов 30 кВт. Они обеспечены продуктивной и удобной камерой внутреннего сгорания. К этому оборудованию предъявляются менее жёсткие требования по размещению. Настенные котлы можно размещать в подсобном помещении, на кухне или в ванной комнате.

Настенный газовый котел

Настенный газовый котел можно разместить в кухне

Какие задачи решает воздухообмен:
  1. Доставка объёмов кислорода, нужных для непосредственного процесса горения. При недостаточном поступлении свежего воздуха горение провоцирует выделение чрезмерного количества опасных соединений.
  2. Создаются оптимальные условия для эффективной работы оборудования.
  3. Выведение из помещения продуктов горения и самого газа в случае нарушения работы оборудования.

Классификация вентиляционных систем, которые используются в большинстве частных домов:

  1. По принципу создания тяги: естественная или принудительная.
  2. По направлению движения: приточная, вытяжная, комбинированная (коаксиальная).
  3. По конструкции: канальная или целостная, не имеющая каналов.

Факторы, влияющие на параметры системы воздухообмена в помещении с газовым котлом:

  1. Мощность прибора, его функциональные особенности.
  2. Площадь помещения.
  3. Нагрузка на котёл (частота использования).
  4. Наличие окон, дверей.
  5. Особенности климата местности, где расположен дом (температура, ветер, осадки, влажность и др.).
Настенный газовый котел

Существует несколько факторов, влияющих на параметры системы воздухообмена в помещении с газовым котлом

Вентиляция для котла: её параметры и схема

Газовый котёл с изолированной камерой сгорания оснащается коаксиальным каналом. Такой дымоход позволяет одновременно выводить дым и доставлять свежий кислород.

Конструкция состоит из двух труб разного диаметра, меньшая из которых располагается внутри большой. По внутренней трубе меньшего диаметра выводится дым, а по пространству между трубами поступает свежий кислород.

Нормативы при установке газового котла и обустройстве вентиляции:

  1. К дымоходу можно подключить один или два газовых прибора, не больше. Это правило действует независимо от удалённости и расположения.
  2. Вентиляционный канал должен быть герметичен.
  3. Швы обрабатываются герметиками, свойства которых позволяют обеспечивать изоляцию под воздействием высоких температур.
  4. Система должна состоять из негорючих материалов.
  5. Горизонтальные участки вытяжки должны состоять из двух каналов: один для выведения дыма, второй для прочистки.
  6. Канал, предназначенный для чистки, располагается ниже основного на 25—35 см.

Существуют строгие требования к вентиляции по размерным параметрам и расстояниям:

  1. Пространство от горизонтальной трубы до потолка не менее 20 см.
  2. Стены, пол и потолок помещения должны быть сделаны из негорючих материалов.
  3. На выходе трубы все горючие материалы должны обшиваться слоем негорючей изоляции.
  4. Расстояние от внешней стены, откуда выходит труба, до окончания дымохода не должно быть меньше 30 см.
  5. Если напротив горизонтальной трубы есть ещё одна стена, расстояние до неё не должно быть меньше 60 см.
  6. Расстояние от поверхности земли до трубы – не менее 20 см.

Требования к вентиляции для котлового прибора с открытым горением:

  1. Оборудуется канал для выведения дыма.
  2. Обустраивается общая система с эффективной подачей требуемых объёмов кислорода.

Вытяжная и приточная вентиляция для газового котла размещается в противоположных углах, оборудуется обратным клапаном. Он обеспечит защиту в случае нарушения направления перемещения потоков, когда продукты горения потянет в здание, а свежий воздух будет уходить за пределы.

Размерные параметры вентиляции рассчитываются исходя из необходимых объёмов выведения газов и подачи кислорода. Объёмы выведения равняются трём единицам кратности воздухообмена в помещении. Кратность воздухообмена – это количество воздуха, проходящее через помещение за единицу времени (один час). Подача кислорода равняется трём единицам кратности плюс объём, поглощаемый горением.

Диаметр необходимого воздуховода рассчитывается исходя из мощности котла.

Настенный газовый котел

Диаметр воздуховода рассчитывается исходя из мощности котла

Так, на 1 кВт требуется приток через отверстия диаметром до 30 см, если подача воздуха идёт из соседних помещений, и диаметром около 8 см, в случае, когда приток идёт напрямую с улицы. Приток воздуха при мощности прибора не более 30 кВт делается диаметром не более 20 см. Отверстие выведения газов размещается над прибором.

Пример расчёта параметров воздухообмена:

  1. Размеры помещения: длина (i) 3 метра, ширина (b) 4 метра, высота (h) 3 метра. Объём (v) помещения равен 36 кубическим метрам и рассчитывается по формуле (v = I * b * h).
  2. Кратность воздухообмена (к) рассчитывается по формуле k = (6-h) * 0,25+3. Считаем – k = (6-3) * 0,25+3 = 3,75.
  3. Объём, который проходит за час (V). V = v * k = 36 * 3,75 = 135 кубических метров.
  4. Площадь поперечного сечения вытяжки (S). S = V/(v x t), где t (время) = 1 час. S = 135/(3600 х 1) = 0,037 кв. м. Приточное отверстие должно иметь аналогичный размер.

Дымоход может быть оборудован различными способами:

  1. Выход горизонтально в стену.
  2. Выход в стену с изгибом и подъёмом.
  3. Вертикальный выход в потолок с изгибом.
  4. Прямой вертикальный выход через кровлю.

Схема вентиляции в частном доме с коаксиальным дымоходом имеет следующий вид:

  • газовый котёл;
  • угловой коаксиальный отвод;
  • коаксиальная труба;
  • отводчик конденсата;
  • фильтр;
  • защитная решётка;
  • горизонтальный и вертикальный наконечники;
  • накладка на крышу.

Рекомендации при обустройстве воздухообмена

Советы, которые стоит учитывать при обустройстве и эксплуатации воздухообмена:

  1. Жёлтый цвет пламени и высокий уровень выделяемой копоти сигнализируют о том, что в комнату поступает недостаточное количество кислорода.
  2. Рекомендуется установить вентилятор на вытяжку, т. е. использовать принудительную систему воздухообмена.
  3. Вентилятор, при обустройстве в вытяжку, монтируется в специальном коробе, который должен защитить от воздействия разрушающих факторов окружающей среды (влажность, температура, механическое воздействие). Для короба рекомендуется применять покрытия из материалов, отвечающих этим требованиям.

Система воздухообмена для котла в частном доме своими руками монтируется следующим образом:

  1. На месте приточного канала отмечается нужный размер.
  2. По отметке перфоратором проделывается дыра (под небольшим углом, чтобы стекал конденсат) и вставляется труба с прокладкой утеплителя.
  3. С уличной стороны труба закрывается решёткой.
  4. На стене в помещении монтируется обратный клапан.

Вытяжка обустраивается аналогичным образом, только она располагается вертикально и выводится на крышу. Окончание трубы должно располагаться выше конька кровли на 50 см. На окончание устанавливается дефлектор для усиления циркуляции воздуха и защиты от загрязнений.

Вытяжка для газового котла в частном доме: устройство дымоходов

Добрый день, уважаемые читатели! Не кажется ли вам, что установка газовых отопительных приборов с нарушением соответствующих норм и правил, а также халатное обращение с ними во время эксплуатации привели за последние годы уже к запредельному, просто ужасающему количеству трагедий. Я рисковать не хочу, поэтому перед началом газификации изучил массу нормативной документации и пришёл к выводу, что кроме всего прочего необходима и вытяжка для газового котла в частном доме.

Зачем нужна собственная вентиляционная система для газового котла?

В случае обустройства автономной вентиляции для газового котла она не только будет удалять продукты горения и отработанный воздух из частного дома и заменять его на свежий с улицы, но и выполнять следующие функции:

  • предотвращать угрозу взрыва в случае утечки природного газа. Скопившийся в закрытом пространстве газ при определённой концентрации превращается во взрывоопасную горючую смесь. При чём опасность утечки может возникнуть не только из самого котла отопления при погасании факела, но и через разъёмные соединения;
  • обеспечивать постоянное поступление кислорода, участвующего в процессе распада топлива при горении. От недостатка кислорода в камере сгорания снижается интенсивность горения топлива, соответственно падает теплоотдача прибора и увеличивается потребление газа;
  • обеспечивать чистоту воздуха внутри жилых помещений. Попадание угарного газа даже в незначительном количестве может оказать негативное воздействие на здоровье жильцов дома;
  • снижать количество скопившейся сажи и копоти на составных элементах топочной камеры. При отсутствии вентиляционной системы или её плохой работе сажа и копоть не уходят наружу, а оседают на стенках воздуховода, уменьшая его в сечении. При чрезмерном засорении дымоотводного канала есть большая вероятность попадания угарного газа в жилые комнаты.

Какие требования предъявляются к помещению для размещения газового котла?

Монтажные работы по установке газового оборудования — это не время для экспериментов. Действовать нужно только в строгом соответствии с нормами и правилами, установленными в строительстве. Прежде, чем приступать к работе нужно ознакомиться с несколькими СНиП по газоснабжению — они в свободном доступе в интернете, и в обязательном порядке изучить инструкцию, прилагаемую к котлу производителем. Важно также правильно выбрать место его установки.

Так, например, газовую плиту и маломощный котёл, работающий на природном газе, можно разместить в кухне или коридоре с высотой потолка не менее 2,2 м, площадью от 15 м², при наличии в нём окна с форточкой. Если же, установке подлежит газовый котёл напольного исполнения, мощность которого превышает 30 кВт и продукты сгорания отводятся в дымоход, то необходимо уже отдельное помещение (котельная). Для оборудования такой котельной, согласно СП 62.13330.2011 (Актуализированной редакции СНиП 42-01-2002), можно использовать:

  1. отдельное строение;
  2. пристройку к основному зданию;
  3. пространство чердака;
  4. цокольный этаж;
  5. помещение подвала.

При чём, использовать подвальный и цокольный этаж для обустройства газовой котельной разрешается только при наличии в них оконных проёмов, обеспечивающих естественное освещение. Отдельно стоящая котельная должна иметь под собой собственную опорную конструкцию, которая не связана с фундаментом основной постройки.

Вне зависимости от места размещения котельной, в ней должна быть оборудована эффективная вентиляционная система, обеспечивающая трёхкратное обновление воздуха в течение часа.

Кроме того, это помещение должно соответствовать ряду требований, а именно иметь:

  • площадь — минимум 4 м² на один отопительный прибор;
  • объём — не менее 13,5 м³;
  • высоту потолочного перекрытия — от 2,2 м;
  • отдельный вход с шириной проёма — от 80 см;
  • воздухозаборный проём площадью сечения не менее 25 см² в нижней части дверного полотна или стены или небольшого размера щель между торцом двери и напольным покрытием;
  • окна с открывающимися створками. Норма площади остекления 1 м³ взрывоопасных помещений составляет минимум 0,05 м²;
  • оштукатуренную поверхность стен. Не допускается отделка обоями, легковоспламеняющимися панелями;
  • ровный пол, выполненный из негорючих стройматериалов.

К газовому агрегату должен быть обеспечен свободный подход со всех сторон. Поступление в топку насыщенных кислородом масс воздуха, необходимых для процесса горения топлива, осуществляется через вентканал. Его устраивают в верхней части стен или в перекрытие потолка. А, чтобы данный воздуховод было удобнее чистить, на 300 мм ниже его оборудуют специальный лючок, который представляет собой небольшое отверстие, закрывающееся заглушкой или створкой.

Принцип движения воздуха

Характер движения воздуха в котельной зависит от вида применённой вентиляции: вытеснением отработанного воздуха или перемешиванием его с чистым воздухом.

При вентилировании по принципу вытеснения свежий воздух подаётся в нижний уровень топочной, а затем медленно перемещается в рабочую зону и удаляется через верхние вентиляционные каналы. У такого способа вентиляции есть существенный недостаток — вредные вещества могут концентрироваться за границами приточной струи, что замедляет воздухообмен в котельной.

При осуществлении вентиляции по принципу перемешивания чистый воздух к месту расположения котла поступает уже смешанным с воздухом котельной и удаляется с помощью вытяжки.

При таком способе концентрация вредных веществ распределяется равномерно по объёму помещения и также равномерно удаляется.

Естественные и принудительный способ обновления воздуха в котельной

Если в котельной тяга создаётся при искусственном побуждении, то движение воздуха происходит под действием вентилятора, установленного перед вентиляционной решёткой на входном отверстии воздуховода в топочную комнату. Выбор его мощности зависит от длины воздуховодов, размера проходного сечения, количества изгибов в системе.

Естественный способ проветривания более простой. Он не требует монтажа дополнительного оборудования, хорошая вентиляция обеспечивается за счёт открытых окон и форточек, отверстий в дверных полотнах и зазорах под ними, вентканалов в стенах. При естественной тяги приток воздуха обеспечивается за счёт разницы между давлением воздушной среды снаружи и внутри помещения. На величину силы естественной тяги могут также оказать влияние погодные условия.

Проветривание котельной обеспечивается только при более низкой уличной температуре. В противном случае может возникнуть обратная тяга. Поэтому, даже с хорошей естественной тягой в котельной желательно установить небольшой вытяжной вентилятор, который поспособствует более интенсивному воздухообмену при любых обстоятельствах. При установке технических устройств для притока воздуха принудительным способом в помещении создаётся повышенный уровень давления и происходит выталкивание угарного газа через воздуховод.

Вентиляционная система вытяжного типа работает за счёт принудительного оттока продуктов сгорания природного газа из помещения.

Ну, а наиболее оптимальным вариантом для принудительного проветривания котельной будет приточно — вытяжной тип вентиляции. Он обеспечивает передвижение воздуха в двух направлениях — приток чистого воздуха с улицы и вытяжку продуктов горения из помещения наружу.

Особенности канальной и безканальной вентиляции

В зависимости от конструктивного исполнения газовая вентиляция может быть канального и безканального типа. Различить их между собой достаточно просто:

  1. если воздуховоды отсутствуют, а для вентилирования помещения имеются специальные отверстия в ограждающих конструкциях, то такая вентиляция называется безканальной;
  2. при канальной вентиляции воздухообмен осуществляется с помощью специальных труб, проведённых по дому.

Расчёт системы вентиляции

Если есть желание самостоятельно выполнить работы по устройству вентиляции газового котла, то необходимо прежде всего составить схему, рассчитать размеры сечения труб, мощность и количество оборудования для принудительного вентилирования котельной. В качестве исходных данных берутся значения следующих параметров:

  • геометрических размеров котельной;
  • коэффициента, увеличивающего кратность обновления воздуха. Он представляет собой соотношение между оптимальной высотой потолка в котельной (6 м) для обеспечения трёхкратной замены воздуха и реальным размером. При этом, снижение высоты потолка от нормативного показателя на каждый 1 метр влечёт за собой увеличение количества поступающей свежей массы воздуха на 25%;
  • скорости входящего воздушного потока — не менее 1 м/с.

Для примера расчёта внутреннего диаметра вытяжки и размера приточного отверстия рассмотрим помещение котельной со следующими габаритами:

  1. длиной — 3 м;
  2. шириной — 4 м;
  3. высотой потолка — 2,8 м.

Соответственно объём помещения будет равен v = 3*4*2,8 = 33,6 м³, а коэффициент кратности k = (6-2,8)*0,25+3 = 3,8.

Количество воздуха, которое нужно заместить за 1 час вентиляции V = 3,8*33,6 = 127,68 м³.

Площадь сечения вытяжной трубы в котельной дома можно рассчитать следующим образом: S = 127,68/3600 = 0,035 м².

Обычно для обустройства системы вентиляции используют трубу круглого сечения, поэтому для расчёта её диаметра можно воспользоваться следующей формулой: D=2√S/π =2√0,035/3,14 = 0,211 м². Ближайший внутренний диаметр из сортамента труб — 225 мм. Такой же размер сечение должен быть у приточного отверстия.

Определить оптимальный диаметр воздуховода, уже зная потребность в воздухе для конкретного помещения, можно и другим методом — при помощи таблицы 1.

Таблица зависимости размера сечения воздуховода от нормы расхода воздуха

Таблица 1.

Монтаж в помещении

Газовая вентиляция в котельной может быть как вытяжного, так и приточного типа. Рассмотрим процесс монтажа каждого типа.

Вытяжная вентиляция

Для устройства данного типа вентиляции нужно соблюдать следующую последовательность действий:

  • нанести разметку выходного отверстия воздуховода. Она выполняется по размеру диаметра трубы с запасом примерно в 1 см. При выборе места прокладки трубы для вытяжки, следует учесть, что его выходное отверстие должно находится не ближе одного метра к газовому котлу, чтобы холодный воздух не повлиял на работу прибора;
  • просверлить отверстие;
  • установить вытяжную трубу в просверленный проём с небольшим уклоном от газового котла в сторону улицы;
  • использовать для заполнения зазоров монтажную пену и только когда она затвердеет удалить излишки;
  • установить заслонку, с помощью которой регулируется величина проходного отверстия;
  • установить вытяжной вентилятор;
  • прикрепить на выходе вентиляционную решётку. Она выступит защитой жилья от проникновения насекомых и уличной пыли, а также придаст системе законченный вид.

Вентиляция приточного типа

Монтаж приточной вентиляции осуществляется аналогичным образом, с одним только отличием: вместо вытяжного вентилятора устанавливается прибор приточного типа. Он принимает поток воздуха, охлаждает его или согревает, а затем перенаправляет в помещение. Для котельной частного дома можно использовать простую модель такой установки — приточный вентилятор. Смотрите видео по монтажу:

Испытание и проверка

Проверку эффективности работы вытяжки газового котла проводят при закрытой входной двери и открытом окне в котельной. Обычную бумажную салфетку прикладывают к входному отверстию вентканала. При нормальном функционировании вентиляции она притянется к отверстию, в случае засорения канала или неверно выполненного монтажа салфетка упадёт на пол.

Требования к вентиляции для котла

Газовая вентиляция должна соответствовать следующим требованиям:

  1. допустимый угол уклона отдельных элементов дымохода — не более 30º;
  2. длина максимального ответвления — 1 м;
  3. максимально допустимое количество колен в дымоходе — 3 шт.;
  4. в системе должны отсутствовать уступы и сужения поперечного профиля;
  5. в состав конструкции должны входить устройства для ревизии и капельник;
  6. места поворотов оснащаются очистным лючком;
  7. для обустройства вентиляции применяются только идеально гладкие изнутри изделия;
  8. расстояние между воздуховодов и поверхностью потолка и стен из легковоспламеняющихся материалов должно быть не менее 0,25 м. Допускается сокращение этого расстояния до 5 см для конструктивных элементов из негорючих материалов;
  9. минимальный размер вентиляционного приточного отверстия для подачи воздуха с улицы — 8 см² на 1 кВт номинальной мощности газового агрегата; для притока воздуха изнутри — 30 см² на 1 кВт.

Виды материалов для устройства вытяжки

Для сооружения вытяжки можно использовать керамику, кирпич, стальной прокат.

Кладка из кирпича

Кирпич традиционно используется для устройства дымоходов твёрдотопливных приборов. Он способен выдержать достаточно высокую температуру воздуха изнутри.

Газовые агрегаты работают при более низкой температуре внутри дымохода, поэтому на его стенках может образовываться конденсат, разрушающий структуру кирпича. Это может негативно повлиять на качество работы вытяжки, безопасность и внешний вид.

Керамические изделия

Керамические трубы — это универсальные изделия для обустройства вентиляционных проходов для любых типов котлов. Они термостойкие, долговечные, обладают гладкой внутренней поверхностью, позволяющей беспрепятственно перемещаться воздушным потокам. Однако накапливать влагу, поэтому такая вытяжка для газового агрегата должна дополнительно вентилироваться.

Стальные дымоходы

Для газового котла малой и средней мощности можно использовать обычный стальной прокат, для мощных агрегатов лучше взять жаростойкую сэндвич трубу из нержавейки, конструкция которой состоит из двух труб с разным диаметром. Они вставлены одна в другую, а зазор между ними заполнен уплотнителем из базальтовой ваты.

Коаксиальный дымоход

Представляет собой конструкцию, состоящую из двух труб, вставленных друг в друга не плотно, а с небольшим зазором. Перемещение отработанного воздуха в ней осуществляется по принципу противотока: газ отводится по внутренней трубе, поступление свежего воздуха обеспечивает наружная труба.

В систему из коаксиальных труб в обязательном порядке входит устройство очистки и сборки конденсата.

Расчёт системы вентиляции котла

При расчёте производительности вентиляционной системы:

  • Вычисляют площадь котельной.
  • Умножают результат на 5.
  • Увеличивают полученную цифру на 20%. Это и будет рекомендуемая производительность вентиляционной установки.

Размеры вытяжного отверстия системы должен соответствовать сечению дымохода котла. Ориентировочно можно пользоваться данными из таблицы 2.

Таблица 2.

Мощность отопительного прибора, кВт Диаметр вытяжного отверстия, см
24 12
30 13
40 17
60 19
80 22

Процесс монтажа

Дымоход может иметь как внутреннее (в доме), так и внешнее расположение (вне дома). Рассмотрим процесс монтажа каждого варианта.

Вне дома

  • Присоединить горизонтальный участок сэндвич трубы, который пройдёт через стену к патрубку котла;
  • изолировать этот участок и само отверстие в стене;
  • прикрепить тройник с ревизией и установить заглушку;
  • нарастить последующими звеньями трубу до нужной высоты. В качестве крепёжных элементов используются кронштейны, которыми труба крепится к стене с шагом от 2 м;
  • присоединить сверху конструкции конусообразный наконечник;
  • усилить стыки хомутами;
  • окрасить поверхность трубы термостойкой краской.

В доме

  • разметить места выхода дымохода в перекрытиях и кровельном покрытии;
  • вырезать проёмы в конструкциях;
  • соединить патрубок котла с переходным адаптером;
  • присоединить тройник и ревизию;
  • прикрепить лист стали и установить основной кронштейн;
  • нарастить трубу до нужной высоты;
  • в месте перехода перекрытий монтировать защитную конструкцию (проходной патрубок) из оцинкованной стали, в которой нужно вырезать отверстие чуть больше диаметра дымохода. Затем заготовку одевают на дымоход и крепят её к стенкам проёма в перекрытие;
  • зафиксировать дымоход стенными кронштейнами и усилить стыки с помощью хомутов;
  • установить защитный наконечник сверху трубы.

Выходной участок вентканала над кровлей должен возвышаться:

  1. над коньком кровли или парапетом не менее, чем на 0,5 м, если дымоотводная труба находится на расстоянии не более 1,5 м от парапета и верхнего ребра крыши;
  2. выше конька или парапета или быть на их уровне, если труба на расстоянии 1,5 — 3 м от конька и парапета;
  3. быть не ниже условной линии, проведённой от конька под углом 10º — если высота флюгарки относительно конька более 3 м;
  4. над плоской кровлей не менее, чем на 50 см.

Смотрите видео по устройству дымохода:

Изоляция конструкции

Для изоляции поверхности дымохода, соприкасающихся с материалом перекрытия и кровли используют фольгированную базальтовую вату и огнеупорную мастику. Её оклеивают проходной патрубок и заполняют зазоры отверстия в перекрытии.

Если для обустройства дымохода, расположенного вне дома использовали обычную стальную трубу, то такой дымоход изолируется по всей длине.

Борьба с жидкостью с помощью конденсатосборника

Уменьшить количество жидкости, которая скапливается в трубе, можно с помощью конденсатосборника. Он представляет собой цилиндрическую ёмкость со сливным отверстием, устанавливается в основании дымохода, где и собирает конденсат, стекающий по стенкам трубы.

Об особенностях монтажных работ других типов вентиляционных систем я расскажу в следующих статьях. Подписывайтесь на наш канал и делитесь полезными идеями в социальных сетях.

Загрузка…

Вытяжка для газового котла в частном доме: требования, виды, монтаж

Многие  домовладельцы выбирают для отопления и подачи горячей воды котлы на природном газе, позволяющие  забыть о проблемах с доставкой и загрузкой твердого топлива, удобные и комфортные. Важный компонент отопления — дымоход. Он определяет эффективность работы агрегата и обеспечивает безопасность эксплуатации. Кроме того, отсутствие дома посторонних запахов,  достаточное содержание кислорода и отсутствие влияния отопления на атмосферу в комнатах создают уют и комфорт. Мы подготовили краткий обзор различных конструкций дымоходов для бойлеров на газе в личных домовладениях.

Виды дымоходов для котлов на природном газе и требования к их конструкции

Чтобы выбрать вытяжку для отопления, надо изучить конструкцию и рекомендации изготовителя. Выбранная вами модель должна соответствовать типу отопительного агрегата. В разделе «Подключение» руководства пользователя приводятся требования к способу подключения, присоединительным размерам и параметрам воздухообмена.

Коаксиальный дымоход

Конструктивно дымоотводы делятся на:

  • Обычные. Совместимы с открытой камерой сгорания и поступлением кислорода непосредственно из комнаты, которую надо оборудовать приточной вентиляцией.
  • Коаксиальные. Совместимы с закрытой камерой сгорания. Состоит из двух труб, одна из которых расположена внутри другой. По трубе меньшего диаметра выходят отходящие газы, пространство между трубами служит для притока уличного воздуха.

По признаку наличия вентилятора различают:

  • Естественные – тяга вызывается перепадом температур между комнатой и окружающей средой. Для создания тяги требуется высота > 4 метров.
  • Принудительные – тяга обеспечивается вентилятором. Мощность вентилятора должна соответствовать общей длине трубопровода.

Коаксиальные дымоходы делают металлическими, обычные могут различаться по материалам:

  • металлические;
  • кирпичные;
  • керамические.

Требования к конструкции дымоходов для газовых котлов обеспечивают их безопасную и эффективную эксплуатацию и комфортные условия пребывания для проживающих.

Правила организации вытяжной системы

Для чтобы сделать дымоход для газового котла, достаточно навыков слесарных и плотницких работ. Потребуются также инструменты: дрель и бензопила для проделывания отверстий в деревянных стенах, перфоратор для кирпичных или шлакобетонных стен, заклепочник, шуруповерт, ручной слесарный и плотницкий инструмент. Допускается вывод коаксиального дымоотвода в окно, но при этом стекло в секции следует заменить на негорючий теплоизоляционный материал. Расстояние от стенок до ближайшей оконной рамы должно быть не менее 10 см.

Правила установки несложные:

  • обеспечить герметичности сопряжений с помощью прокладок;
  • расположить выходное отверстие далее 2 метров от окон или дверей.

Конструкция и сборка варианта с естественной тягой сложнее. Нужно выбрать вариант размещения вертикальной части — целиком вне дома или с частичным прохождением через междуэтажные перекрытия и крышу. При креплении вне дома конструкция будет проще и дешевле. Облегчится  периодический осмотр и обслуживание. Недостатками наружного варианта является ухудшение эстетического впечатления от дома и повышенный риск замерзания сконденсировавшейся влаги в нижней части вертикального участка при отрицательных температурах воздуха.

Наружный монтаж дымохода

При выборе варианта внутридомового закрепления придется «вписывать» дымоотвод в стены и перекрытия, добавляя колена и горизонтальные участки, ухудшающие тягу. Потребуется использовать дополнительную теплоизоляцию при прохождении стен и перекрытий и ставить гидроизоляционный термостойкий фартук в месте прохождения кровли.

Следует соблюдать следующие правила установки вытяжки для газового котла:

  • Обеспечить достаточный воздухообмен в той комнате частного дома, в которой размещен аппарат. Расчет принудительной вентиляции должен обеспечивать обновление объема помещения трижды в час.
  • Для организации достаточной тяги от точки присоединения к аппарату до высоты флюгарки должно быть > 4 метров
  • Обеспечить доступ к конструкции для периодического осмотра и обслуживания.
  • Для изготовления и сборки применять материалы, устойчивых к длительному нагреву и температурным перепадам.

Вытяжку размещают возле опорных стен. Стена рядом с агрегатом устройством облегчает надежное и устойчивое крепление элементов дымоотвода. Минимальное расстояние до кирпичной кладки — 5 сантиметров, а до деревянных конструкций — 30 см.

Выбор схемы

Пространственная конфигурация определяется местом размещения бойлера и возможностью проделать  отверстия достаточного сечения в междуэтажных перекрытиях. Не рекомендуется проводить дымоотвод через жилые комнаты. В этом случае принимаются дополнительные меры по теплоизоляции и обеспечению герметичности.

При выборе схемы надо учитывать следующее:

  • Использовать трубы с круглым поперечным сечением. Они оказывают наименьшее сопротивление потоку газов и обеспечивают лучшую тягу по сравнению с прямоугольной при равном сечении.
  • Избегать излишних изгибов и горизонтальных участков, и закруглений с малым внутренним радиусом. Эти элементы повышают сопротивление потоку, ухудшают тягу и затрудняют обслуживание.
  • во избежание появления конденсата внутри дымоотвода его внешнюю часть следует утеплить.
  • Чтобы избежать попадания жидкости непосредственно в агрегат, подключение выполняют с помощью короткого горизонтального элемента. В нижней секции вертикального сегмента подсоединяют конус — накопитель с краном для слива сконденсировавшейся влаги.

Если часть дымоотвода проходит по жилым помещениям, то дешевле будет теплоизолировать ее по всей длине. Типовые секции с теплоизоляцией с учетом устройства и монтажа дымохода обойдутся дешевле дополнительных концевых и монтажных элементов.

Структура коаксиальной вентиляции

Коаксиальная приточно-вытяжная вентиляция для газовых котлов разработана для агрегатов с закрытой топкой. Воздух подается по внешней трубе, а продукты сгорания удаляются по внутренней. На вводе в бойлер монтируют устройство сбора и слива конденсата, попавшего в подводящий трубопровод.

Схема коаксиального дымохода

Очевидными достоинствами схемы вентиляции будут:

  • Пожаробезопасность и отсутствие потребности в дополнительной теплоизоляции. Внутренняя труба с горячими газами охлаждается поступающим по внешней трубе воздухом с улицы.
  • Воздух поступает в камеру сгорания нагретым, повышая эффективность горения газа и энергоэффективность аппарата.
  • Отсутствует воздухообмен с внутридомовым объемом, допустимо размещение на кухне.

В целом коаксиальная система с турбо вытяжкой обеспечивает лучший комфорт и несложную сборку. Потребуется проделать всего одно отверстие в стене вместо прорезания междуэтажных перекрытий и крыши или возведения спорной по своим эстетическим качествам внешней структуры. Отсутствует и необходимость периодически проверять  и сливать сконденсировавшуюся влагу.

Особенности монтажа коаксиального дымохода

Во время монтажа коаксиального дымоотвода в частном доме существуют следующие нюансы:

  • Использовать вентилятор для создания принудительной вытяжки.
  • При вертикальном креплении предусмотреть ловушку для сбора конденсата.
  • При горизонтальном креплении придать небольшой (5-10 0) уклон от выходного патрубка к улице, чтобы исключить попадание в воздухозаборник атмосферных осадков и обеспечить свободное вытекание влаги.
  • Следует по возможности избегать поворотов и коленчатых сочленений.
  • Каждому агрегату требуется отдельный дымоотвод. Объединяя несколько устройств, следует использовать один вентилятор только для одного бойлера и обеспечить достаточный диаметр воздуховода для полноценного обеспечения всех агрегатов.

Стоит обратить внимание на основные ошибки при устройстве дымохода:

При тщательном соблюдении правил сборки система получится долговечной, безопасной и эффективной. Закрытая камера сгорания исключит появление посторонних запахов и обеспечит максимальный комфорт пребывания.

Требования к помещению, где располагается газовый котел

Установки мощностью > 30 киловатт требуют отдельное помещение котельной. Бытовые устройства меньшей мощности допускается размещать на кухне. Комната с газовым котлом должна соответствовать следующим требованиям:

  • Площадь > 15 кв. м.
  • Высота помещения > 220 см.
  • Окна оборудованы для проветривания.
  • Расстояние до стены от стенки бойлера > 10 см.
  • Стены, пол и потолок выполнены из негорючих материалов.
  • Обеспечен приток воздуха (камеры сгорания открытого типа)

Выделенная котельная для установок мощностью > 30 киловатт оборудуется вытяжкой, приточной вентиляцией, объем > 15 кубометров. Предусматривается естественное и принудительное проветривание котельной. Обеспечивается достаточное освещение и размещается огнетушитель, пригодный для тушения электроустановок под напряжением, и система пожарной сигнализации.

Возможные проблемы с газовой службой

Пункт 6.6.7 Строительных Норм и Правил 41-01 -2003 запрещает монтировать систему принудительной вентиляции в одном  помещении с системой отопления. Сотрудники надзорных служб требуют отключить и размонтировать систему вытяжной вентиляции и воздуховод на кухне, где размещен бойлер.

В случае использования открытой камеры сгорания их возражения правомочны, поскольку одновременная работа двух устройств приведет к снижению содержания кислорода ниже санитарных норм.

Если же:

  • Применяется бойлер с закрытой горелкой с воздухообменом через коаксиальную систему
  • Отопительный прибор не включен в домовые вентиляционные каналы
  • Выполнены требования к газовой трубе, ее вводу на участок и в дом.
  • Магистраль герметизирована в соответствии с нормами и имеется допуск к эксплуатации.

Тогда отопительная и вытяжная система могут работать вместе.

Заключение

В краткой статье мы постарались осветить проектирование, монтаж и эксплуатацию вытяжек для газовых котлов в частных домах. Мы будем признательны за ваши дополнения и уточнения в комментариях. Ценным станет живой опыт выбора или сборки дымоходов.

Вытяжка над газовой плитой в частном доме

О чем следует знать перед выбором места. Общие положения

Главное мы выяснили – определить место для печи необходимо еще при проектировании здания. Объясняется это тем, что потребуется обустройство дымоходной трубы для вывода продуктов сжигания. Во время планирования вы должны руководствоваться приведенными ниже требованиями.

Что касается месторасположения дымоходного канала, то в большинстве случаев трубы устанавливаются радом с внутренними капитальными стенами.
Монтаж печи подразумевает обустройство специального фундамента, глубина которого может варьироваться в пределах 50-100 сантиметров (конкретная цифра зависит от конструкции дымохода – насадной он или стоящий отдельно).
Также учитывается количество этажей, есть ли необходимость в обогреве верхнего этажа.
Еще при выборе конкретного места следует обязательно помнить о том, что балки не должны находиться ни над печью, ни под ней.
Во внимание принимается и планировка здания, число комнат, которые будут отапливаться.
Рассчитывается теплоотдача поверхности печки (данный показатель должен соответствовать теплопотерям здания).
Определяется примерная конструкция отопительного прибора, его габариты.
Если посредством печного отопления будет обогреваться весь дом, то следует также рассчитать оптимальное число печек и дымоходных каналов.

Обратите внимание! По мнению экспертов, печное отопление следует обустраивать так, чтобы кол-во дымоходных каналов было минимизировано. Для этого можно сделать, к примеру, следующее: установить одну печь, которая будет отапливать сразу несколько комнат

В таком случае печь должна располагаться в углу, рядом с капитальной стеной, дабы процент свободного пространства в помещении было максимальным.

Помимо этого, принимается во внимание и тот факт, что в комнату нужно будет постоянно вносить уголь или дрова, а значит, отопительный прибор должен располагаться как можно ближе к входу. Так вы обеспечите себе не только свободный доступ к конструкции, если потребуется осмотр, но также минимальное кол-во мусора и пыли

Этапы монтажа

Весь процесс установки и подключения можно разбить на несколько этапов:

  • Сначала надо установить вытяжку в нужное место. Это предполагает физическое ее крепление к стене или потолку.
  • Второй этап — подключение к электропитанию. Если есть неподалеку розетка, сложностей быть не должно. В противном случае придется тянуть провод от ближайшего источника, в качестве временной меры можно использовать переноску (удлиннитель).
  • Последний этап актуален только для моделей с выводом отработанного воздуха в систему вентиляции. На этом этапе происходит подключение воздуховода и его вывод в вентканал.

Если поблизости есть розетка, проблем с подключением к электричеству не предвидится. Другие этапы тоже не очень сложные, но рассмотрим их более подробно.

Принудительная вытяжка

Так как зависимость естественной вентиляции от внешних климатических условий не позволяет в полной мере проветривать помещения, то для обеспечения циркуляции воздуха в частном доме необходима установка дополнительного оборудования. Воздухообмен, проводимый с помощью специальных установленных устройств, а также комплектующих к ним, называется принудительной вентиляцией.

По принципу работы она делится на:

  • приточно-вытяжную, осуществляемую с помощью специального оборудования. Также разновидностью этого способа является установка оборудования для рециркуляции. В этом случае отработанный воздух проходит через фильтры, частично смешивается с уличным, а затем уже очищенный возвращается в помещение;
  • приточную с возможностью подогрева. Для работы системы по этому принципу необходим рекуператор, который использует отработанный, но уже нагретый воздух;
  • приточную с охлаждением. Здесь в обязательном порядке устанавливается кондиционер;
  • приточно-вытяжную. Самая распространённая система для частных домов. Циркуляцию воздушных масс обеспечивает установленное оборудование в сочетании с элементами естественной циркуляции. Такая схема воздухообмена относительно проста в монтаже и довольно эффективна.

Однако работа принудительной системы осуществляется с помощью подключения ее устройств к сети электропитания. Кроме того, проектирование и расчеты системы производятся на этапе составления плана возведения дома. Все составляющие принудительной вентиляции выполняют разные функции, но основная и единственная задача всех элементов — поступление свежего воздуха в помещения и вывод уже использованного на улицу.

В систему принудительного характера включаются следующие элементы и оборудование:

  • решетки для защиты вентиляционных каналов от грызунов, насекомых и мусора;
  • фильтры, препятствующие проникновению в дом пыли и пыльцы;
  • воздушные клапаны, которые регулируют поток, подаваемого в дом воздуха. Зимой защищают систему от ледяных порывов ветра;
  • вентиляторов, служащих для создания непрерывного потока в каналах вентиляции;
  • звукопоглотители, обеспечивающие бесшумную работу системы;
  • калориферы, подогревающие поступающий воздух;
  • вентиляционные каналы, обеспечивающие перемещение воздуха.

Естественная вентиляция

На этапе проектирования дома в обязательном порядке составляется схема естественной вентиляции. Принцип ее действия заключается в проветривании дома за счет естественной циркуляции воздушной массы. Чтобы система выполняла свою функцию должным образом, приток свежего воздуха и отвод уже влажного должны выполняться через разные помещения. Обычно пространство через которое поступает воздух называется сухим, а выводящее помещение — влажным.

Можно проветривать дом четырьмя способами:

  • канальным, когда дом оснащается вертикально расположенными каналами.
  • бесканальным. Этот способ может применяться для жилых строений, однако он больше подходит для производственных зданий.
  • постоянным. В этом случае помещения обеспечиваются значительным притоком воздуха, который поступает через воздушные каналы.
  • периодическим, когда «новый» воздух поступает в определенные промежутки времени.

Чтобы повысить уровень воздухообмена в доме, на отводящие каналы монтируются специальные вентиляторы, которые могут работать как постоянно, так и в установленное время. Соответственно, для такого оборудования требуется подключение к сети электропитания.

Достоинства

Она не нуждается в установке дорогостоящего оборудования, поломки системы автоматически исключаются. Но даже с установленными на вытяжные каналы вентиляторами, система циркуляции естественным образом потребляет электроэнергию в малых количествах. Следовательно, происходит экономия денежных средств. Еще одним плюсом системы является ее совместимость с другими типами воздухообмена.

Недостатки

Такой вид вентиляции в деревянном доме напрямую зависит от погодных условий, что непосредственно влияет на проветривание здания. Как правило, недостаточное поступление свежего воздуха проявляется в виде возникновения грибка, а также скопления токсичных веществ, которые могут исходить от строительных материалов. Таким образом, она, не совмещенная с другими системами, не всегда сможет обеспечивать должный обмен воздуха в доме.

Особенности оборудования вытяжки на кухне и в санузле

В помещениях, где уровень влажности превышает норму или регулярно попадают в воздушную среду такие загрязнения, как частицы жира или запахи во время приготовления еды, система вытяжки в частном доме быстро справится с возложенными на нее задачами по удалению воздуха в объемах достаточных для конкретной площади. Чтобы усилить отток загрязненной среды из санузла, достаточно оснастить выходное отверстие вентиляционного канала вентилятором.

Сегодня производители предлагают модели вытяжных устройств с датчиками автоотключения и измерения уровня влажности. Столь полнофункциональные приборы будут работать исключительно по мере необходимости или тогда, когда включается свет. Производительность вентилятора должна соответствовать размерам помещения.

Монтаж вытяжки в частном доме, в какой бы из комнат ни планировалась ее установка, осуществляется с учетом физических особенностей прогретого и охлажденного воздуха. Наверняка, многие замечали, что вентиляционные решетки на кухне, в санузлах, в прочих помещениях располагаются высоко под потолком или непосредственно в потолке. Это объясняется тем, что поступающий прохладный воздух опускается вниз, а теплый отработанный – поднимается. Подобная схема вытяжки в частном доме позволит более эффективно использовать вентиляционную систему.

Если рассматривать кухню, то здесь может потребоваться установка нескольких узлов вентиляции: вытяжки над плитой, которая выполняет задачу по удалению запахов и загрязнений, а также необходима газовая вытяжка в частном доме, удаляющая продукты горения газа от водонагревателя или колонки. Не всегда есть возможность выделить для этого отдельную площадь, соответственно, многие устанавливают такое оборудование на кухне. Воздуховод при этом должен быть огнеупорным предпочтение отдается стальным гофрированным трубам.





Алюминиевая гофра намного слабее противостоит высоким температурам, чем стальное изделие. А гибкость и отсутствие колен позволит повысить эффективность оттока отработанного воздуха. Единственным нюансом является необходимость герметизации швов.

Особенности обустройства вытяжки в подпольном и котельном помещении

Далее разбираясь в нюансах монтажа вытяжных отверстий и воздуховодов, следует остановиться на особенностях установки, соблюдения которых требует вытяжка в подвале частного дома.

При строительстве, если дом предполагается строить с цоколем, закладываются так называемые продухи, которые представляют собой отверстия небольшого диаметра. Располагаются они на каждой из несущих стен. Дополнительно к тому необходимо установить две трубы разной длины: первая из них должна брать свое близко к потолку, примерно на расстоянии 30 см, а начало второй находится на уровне 30-50 см от уровня пола. Трубы находятся друг напротив друга, лучше, если местоположение их будет по диагонали относительно друг друга.

Вытяжка в котельной частного дома обустраивается любым удобным путем, главное, чтобы она справлялась со своей задачей

При естественной вентиляционной системе важно позаботиться о том, чтобы вытяжная труба располагалась под потолком. Также в помещении такого типа рекомендуется организовать искусственный сквозняк

Принудительная система организовывается посредством установки вентиляторов.

Система вентиляции помещения, где установлен газовый котёл

Вентиляция котельной или кухни, где имеется газовое оборудование, может быть как приточной, так и вытяжной. Поговорим о каждом типе.

Монтаж вытяжной вентиляции

Монтаж вытяжной вентиляции

При монтаже данной системы вентиляции следует придерживаться таких шагов.

  1. В первую очередь, нужно на стене начертить окружность диаметром на пару сантиметров больше диаметра пластиковой трубы.
  2. Затем включается перфоратор, и сверлятся отверстия по указанному диаметру вытяжки для газового котла с небольшим шагом, а также в самом центре.
  3. Далее нужно использовать зубило и молоток, чтобы выбить всё лишнее изнутри окружности, чтобы затем в полость можно было легко монтировать трубу.
  4. После установки трубы нужно пустоты и щели заделать с помощью монтажной пены. Остатки этой пены аккуратным образом следует снять со стен, пока она не застыла.
  5. Когда всё готово, устанавливается вентиляционная решётка, которая защитит вентиляционную систему от мусора, насекомых, а также придаст системе эстетичного вида.

Наряду с вытяжной вентиляцией многие ощутили эффективность работы также и приточной системы. Она быстро и без сбоев меняет старый грязный воздух в помещении на чистый и свежий. Помимо этого, воздух, который подаётся в комнату с газовым котлом, можно дополнительно обрабатывать, к примеру, увлажнять, нагревать и очищать.

Монтаж приточной вентиляции

Монтаж приточной вентиляции

Каждая приточная вентиляционная система имеет в своём активе приточные установки, использующие стопроцентный приток воздуха со стороны улицы. Такие системы бывают как бытового, так и промышленного назначения. Основное преимущество упомянутого типа вентиляции — малый уровень шума, что способствует созданию спокойной и комфортной атмосферы внутри помещения.

Как известно, настенные котлы должны устанавливаться на несущих стенах. При этом каждое оборудование наделено своей системой удаления продуктов сгорания, которая может быть естественной и принудительной.

Второму варианту дымоход не нужен. Такой котёл обладает встроенным вентилятором. Нужно лишь сделать отверстие непосредственно на улицу для вывода патрубка, по которому будут поступать продукты сгорания. В итоге, принудительная вытяжка для газового котла эффективно прослужит долгие годы.

Что касается естественной системы дымоудаления, здесь происходит вывод продуктов на улицу посредством естественной тяги. Обязательное условие для установки таких газовых агрегатов — наличие в помещении приточной вентиляции или водухозаборного отверстия.

Котлы напольного типа должны устанавливаться строго на пол. Никакие дополнительные подставки для этого не должны использоваться. Удаление продуктов сгорания в них производится с помощью вытяжки для напольного газового котла, которая представляет собой специальные горизонтальные или вертикальные вытяжные трубы.

Требования к вентиляции

Требования к вентиляции

Поступление продуктов сгорания в вентиляционную шахту должно осуществляться с разных приборов на разные уровни. Минимальное расстояние — полметра. При расположении входных отверстий на одном уровне обязательно наличие внутри дымохода специальной рассечки, имеющей высоту минимум полметра.

Система вентиляции газового оборудования должна быть полностью герметичной, не пропуская даже малейший объём продуктов сгорания, что может привести к смерти. Каждый стыковочный шов должен быть тщательно обработан термостойким герметиком. Во избежание пожара внутри вентиляционная система котла должна иметь теплоизоляционный слой.

Установка вытяжки

Подготовка

Прежде, чем приступать к монтажу выберите правильное место для оборудования — газовая плита + вытяжка. На фото электроплита — рекомендации актуальны и для газовых объектов.

Пред тем, как установить вытяжку над газовой плитой, нужно предварительно подготовить помещение.

  • Отметить на плане кухни расположение всех коммуникаций, а также установленных приборов, если монтаж производится в уже эксплуатируемом помещении.
  • Энергозависимость вытяжки предполагает наличие розетки (но не над плитой!) с подключенными 220 В. Модель с автоматическим выключателем предпочтительнее: она всегда вовремя отключится при возникновении короткого замыкания или пожара. Если кухня не оборудована розеткой с заземлением, правила установки вытяжки над газовой плитой предписывают предусмотреть в ЭЩ отдельное УЗО (16 А). Производить подключение к сети линии из трех проводов «ноль», фаза, «земля» в желтой изоляции с проведенной вдоль полосой зеленого цвета.
  • Замеряется величина между вытяжным устройством (нижняя кромка) и поверхностью плиты (конфорки).
  • Проверяется комплектность упаковки на наличие необходимых крепежей, крючков, дюбелей, пр.
  • Размечается место крепления конструкции.

Установка

  • компонуется воздуховод. Он может быть с квадратным или круглым сечением. Стандартный вариант – размер 130х130 мм Лучше выбрать пластиковую конструкцию с гладкими внутренними поверхностями. Ее диаметр должен быть одинаковым по всей длине, соответствовать сечению вентиляционного отверстия и, желательно, иметь обратный клапан.
  • Перфоратором просверливаются отверстия под фиксаторы вытяжки.
  • Вкручиваются шурупы.
  • Пользуясь уровнем, проверяется горизонтальность монтажа.
  • Навешивается вытяжка (без короба).
  • Соединяется с вытяжной трубой, соединенной с каналом.
  • Вытяжка подключается к электроточке. При отсутствующем или коротком шнуре проводится автономная линия от щитка или же отводится от ближайшей по отношению к вытяжке розетки. Выполнение скруток, заизолированных изоляционной лентой в местах добавления недостающей части шнура, категорически запрещается.
  • Проводится пробный пуск технического устройства во всех режимах.
  • При нормальной работе на заключительном этапе закрепляется короб.
Варианты установки вытяжной техники

Сравнительная иллюстрация: газовая плита и электрическая

По монтажному исполнению вытяжные устройства бывают:

  • встроенного типа – вся установка маскируется в подвесном шкафу;
  • каминного и купольного вида – конструкции фиксируются на стене;
  • островная модель – компонуется на потолочине;
  • угловая вытяжка – ставится в углу;
  • плоская модель – предполагает две плоскости фиксации: сзади – к стене, сверху – в подвесной шкаф.

В любой из моделей предусмотрен определенный вид фильтрующих элементов, поглощающих резкие запахи, жировые и другие выделения.

В качестве фильтров используются
  • Жироуловители – устанавливаются только на кухнях с вентиляционной шахтой.
  • Угольные фильтры – являются элементами современных очистных систем с рециркуляционным режимом работы.

Даже при соблюдении правил установки вытяжной системы и эксплуатации эффективность работы будет заниженной, если вовремя не проводить профилактику: прочищать поверхности, менять фильтры. Таким образом, создать необходимые для безопасного и комфортного нахождения на кухне условия совсем несложно. Для этого используются разные методы. Но именно принудительная система с местной вытяжкой над плитой считается самым оптимальным и распространенным вариантом.

Крепление к стене навесной или купольной модели

Хоть внешне эти две модели отличаются, крепятся они к стене. На задней стенке корпуса у них есть четыре отверстия — два слева, два — справа. Многие производители снабжают свои изделия монтажным шаблоном, на котором отмечены места расположения крепежа. Все что необходимо — прислонить шаблон к стене, перенести отметки. Если шаблона нет, измеряете расстояние между отверстиями, переносите на стену. Если есть помощник, можно попросить подержать на выбранной высоте, а самому сделать отметки.

Крепить вытяжку к стене надо через штатные отверстия в корпусе

Дальше все просто: при помощи дрели делаем отверстия подходящего размера, вставляем пластиковые заглушки дюбелей, затем навешиваем вытяжку на дюбель-гвозди. Естественно, проверяем горизонтальность установленного оборудования.

Этот способ хорош, если стена ровная и ничего не мешает. Часто рядом с плитой проходит газовая труба, которая не дает возможности навесить вытяжку вплотную к стене. В этом случае можно на стену прибить деревянные бруски, а к брускам уже крепить вытяжку. Это простой вариант, но не очень хороший — бруски покрываются копотью и мыть их сложно.

Второй вариант установить вытяжку за трубами — использовать шуруп-шпильку (второе название шпилька сантехническая). Они имеет резьбу для вкручивания в стену, гладкую часть, которая дает возможность отнести вытяжку на некоторое расстояние от стены и более мелкую резьбу с двумя гайками, которыми и будем фиксировать корпус. Есть эти шпильки разных размеров, выбирайте какой вам нужен, но все гайки сделаны под биту или восьмигранный ключ.

Как установить вытяжку на стену, если мешает газовая труба или стена неровная

Этот вариант крепления вытяжки универсален, прост в исполнении, надежен. Также он более удобен в уходе — металл обычно нержавеющий, мыть его от отложений несложно.

Куда и как выводить воздуховод

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.

Чтобы вытяжка не мешала естественной вентиляции в кухне

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.

Facebook

Twitter

Вконтакте

Одноклассники

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
