Как проверить светодиод
Светодиоды подразделяются на индикаторные и осветительные. Индикаторные обладают меньшей мощностью и применяются в подсветке дисплеев приборов, как индикаторные источники светового сигнала. Осветительные — более мощные мощность более 1 Вт , применяются в конструкциях осветительных приборов, которые могут производиться в форме с ламп, лент, прожекторов.
Срок службы таких источников в десятки раз выше, чем ламп накаливания. Тем не менее, осветительные элементы служат гораздо меньше, чем индикаторные. Иногда возникает потребность их проверить, сделать это можно мультиметром или специальным тестером.
Для работы светодиода необходим постоянный ток невысокого напряжения. Для его получения применяются различные устройства, представляющие собой миниатюрные блоки питания, которые являются элементами конструкции осветительных приборов.
Осуществлять проверку при помощи фактического подключения к таким блокам не всегда представляется возможным.
В этом случае необходимо использовать мультиметр. Учитывая особенности устройства, можно легко понять, как проверить светодиод мультиметром. Поскольку он имеет в своей структуре полупроводниковый переход, то, по аналогии с обычным диодом, должен пропускать ток в определенном направлении. Если величина тока будет достаточна, светодиод будет излучать свет.
Аналогично можно осуществить проверку светодиода простейшим тестером, представляющим собой разорванную цепь из отрезка проводника, источника постоянного тока и контрольной лампы. Возможна ситуация, когда в процессе проверки мощного осветительного светодиода вышеописанным способом, отражается напряжение на дисплее, светится элемент, но при включении в схему яркость недостаточно сильная.
Это определяется невооруженным глазом без всяких измерений. В этом случае, скорее всего, имеет место дефект кристалла. Такой светодиод необходимо заменить. Можно проверить светодиод тестером, не выпаивая его из схемы. Достаточно освободить один из его контактов.
Светодиодная лента представляет собой источник света, состоящий из множества элементов. Они расположены равномерно по длине ленты и сгруппированы по три. Это позволяет разрезать светодиодную ленту на отрезки практически любой длины, не ухудшая при этом ее эксплуатационных свойств.
Главное, чтобы разрез не приходился на середину группы из трех элементов. Проверка ленты заключается в подаче тока на контакты питания. Если лента горит, она исправна. Если не горит вся лента, неисправность нужно искать в подводящих проводах. Для этого можно их прозвонить тестером.
Можно для проверки целостности проводов измерить сопротивление мультиметром. Если при включении питания в ленте не горят отдельные группы, проблема не в подводящих проводах, а в конкретном сегменте со светодиодами. В этом случае они проверяются по методике, описанной выше, а также проверяется резистор он один на всю группу на соответствие заданному значению сопротивления.
Для удобства потребителей в настоящее время налажен выпуск ламп на основе светодиодов, которые имеют геометрическую конфигурацию, схожую с уже привычными лампами накаливания.
Это дает возможность устанавливать светодиодные лампы в обычные светильники, питающиеся от сети В. В конструкцию такой лампы встроен специальный преобразователь тока — драйвер.
Это устройство собирается из деталей, имеющих параметры, различающиеся в каждой отдельной модели. Это обстоятельство делает невозможным применение такого вида диагностики, как проверка светодиодной лампы мультиметром. Светодиодную лампу прозванивают при помощи специального тестера. Он представляет собой прибор, внутри которого собрана схема, позволяющая проверять работоспособность ламп различных типов. Для этого на корпусе выполнены несколько разъемов под цоколи ламп, наиболее часто применяемых.
Вывод результата проверки, осуществляется в виде звукового сигнала. Как проверить светодиодную лампу, ленту и другие приборы для освещения на исправность LED-элементов.
Несмотря на более высокий срок эксплуатации по сравнению с лампами накаливания, осветительные светодиоды быстрее выходят из строя, чем индикаторные. Светодиоды — полупроводниковые приборы, создающие оптическое излучение при прохождении электрического тока в прямом направлении. Делятся на две разновидности — индикаторные и осветительные.
Первые характеризуются меньшей мощностью, поэтому используются в подсветке электронных устройств, выполняя функцию индикаторов. Вторые применяются в осветительных приборах, включая лампы, ленты, фонари и прожектора. При правильном подключении прибор засветится, в противном случае показания на мультиметре не изменятся.
Определяйте неисправности при минимальном освещении, чтобы повысить вероятность фиксирования свечения СД. При его отсутствии ориентируйтесь на показатели мультиметра — на работающем элементе значение должно быть отличным от показаний по умолчанию. Есть более простой метод — прозванивание LED-диодов. Мультиметр используется для проверки транзисторов.
Также тестер собирается из ненужной зарядки для телефона или другого электрического прибора. Отрежьте разъем на конце шнура, зачистите провода.
Красный плюс присоедините к аноду, а черный минус — к катоду. Если будет достаточно напряжения, то СД загорится. Зарядные устройства от фонариков пригодятся в том случае, если неисправны лампочка или лента с более мощными светодиодами. Для подключения щупов мультиметра соедините их при помощи пайки с небольшим металлическим предметом — канцелярской скрепкой.
Между ними установите текстолитовую пластину, заизолировав ее клейкой лентой. Эта простая конструкция — безопасный проводник для фиксации щупов. Подключитесь к светодиоду, не выпаивая его из схемы. Перед определением неисправностей удалите из фонарика батарейку, разберите его и выньте текстолитовую плату, к которой прикреплен нужный СД.
Воспользуйтесь тестером, подключив к нему щупы через PNP-разъем. Выпаивать диод необязательно — замеры производятся на плате. Устройство засветится только при прямом включении!
При параллельном подключении светодиодов замерьте сопротивление всей схемы.
Если оно будет близко к нулю, то один из полупроводников работает некорректно. Чтобы определить, какой именно, воспользуйтесь методом, указанным выше, изучая каждый СД отдельно.
Осмотрите светодиоды визуально. Если видите большой квадрат желтого цвета, то не пытайтесь проверить работоспособность тестером, — напряжение такого элемента свыше 20 В.
Если в прожекторе используется несколько мелких SMD, то есть смысл применить мультиметр. Разберите устройство и отыщите драйвер подсветки, влагозащитную прокладку и плату с установленными LED-диодами. Процедура аналогична проверке светодиодной лампы читайте выше. Инфракрасные диоды используются во многих электронных приборах, особенно популярны в пультах дистанционного управления.
Их основная функция — передача сигнала на фотоприемник телевизора, музыкального центра или светодиодной лампы. Если батарейки исправны, то вышел из строя СД. Разглядеть свечение инфракрасного светодиода без подручных средств нереально, но его проверка проста.
Наведите фотоаппарат или фотокамеру любого девайса на СД, расположенный в пульте ДУ. Если полупроводник работает, то вы увидите непродолжительное свечение с фиолетовым оттенком.
В качестве тестера такого СД используют и осциллограф. Если на его фотоэлемент попадает ИК-излучение, то создается напряжение. Самый эффективный способ проверить светодиод на работоспособность заключается в применении специального прибора — мультиметра, который иначе нередко называется тестером. Устройство представляет собой измерительный прибор, который может выполнять несколько функций.
Выбирать их можно с помощью ручки, расположенной на передней панели. У каждого мультиметра, независимо от того, насколько дорогостоящим он является и какой фирмой был произведен, обязательно имеется функция проверки работоспособности светодиода.

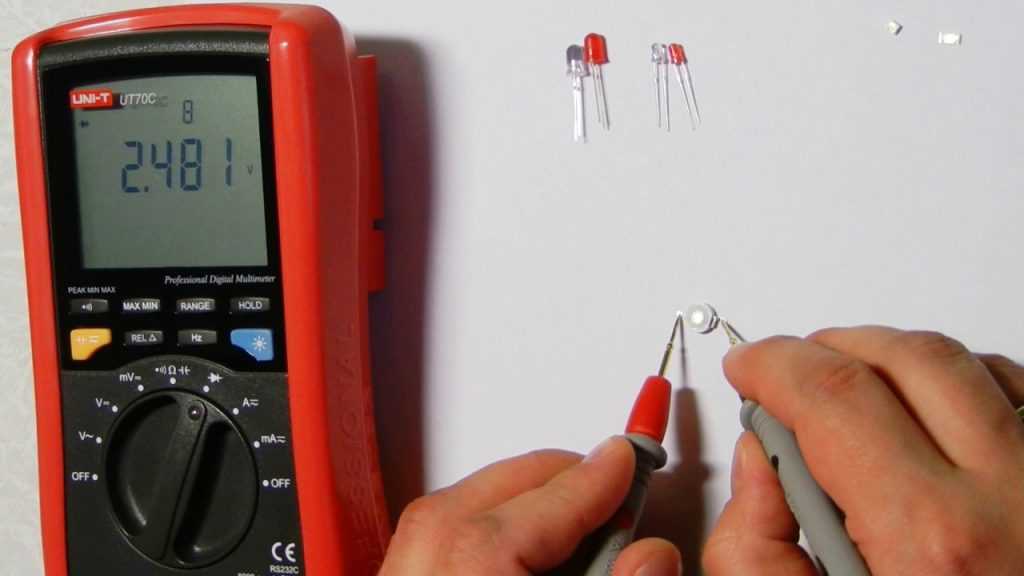

Это так называемая прозвонка. Перед тем как прозвонить светодиод мультиметром, необходимо ручку переключения режимов тестера установить на режим прозвонки. Затем к контактам проверяемого прибора приложить черный и красный щупы мультиметра.
Его анод должен быть соединен со щупом красного цвета, а катод — с черным. Если подключить щупы неправильно, прибор ничего не покажет. При верном подключении светодиод должен начать излучать свет. Проверяя диод на работоспособность, важно учитывать такую особенность: электроток тестера, настроенного на режим прозвонки, довольно слабый, поэтому он может не оказать никакого воздействия на лампочку.
Проверяемый объект может быть вполне работоспособны м, но светиться не будет из-за недостаточной силы тока. Может быть и другое последствие слабого тока: светодиод начнет светиться, но излучение его будет настолько мизерным, что при обычном дневном свете разглядеть его не удастся. Перед тем как приступать к проверке, рекомендуется уменьшить яркость внешнего света. Если же по каким-либо причинам этого сделать нельзя, следует обращать внимание не на сам прибор, а на измерительный прибор, точнее, на его показания.
Если он исправен, то цифра, показываемая тестером, должна отличаться от единицы.
Какие светодиоды используются в фонариках и какие лучше?
Американская компания CREE является ведущим производителем твердотельных источников света. Разработанные и выпускаемые ею светодиоды семейства XLamp серий XR, XP, MC отличаются высокой эффективностью и экономичностью, что позволяет создавать на их основе современные технологичные и экологически безопасные осветительные приборы. R2 — бин яркости. Бин показывает, сколько люмен выдает светодиод при потреблении 1 ватта энергии, для светодиода это ток мА. В английском языке этот параметр называется flux bin. В таблице ниже видно, сколько люмен с какого диода можно получить. XR-E — самый старый и встречающийся только моделях фонарей, которые довольно давно на рынке.
Для проверки необходимо разобрать Например, если светодиоды в фонарике.
Как проверить диодную лампочку мультиметром
Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим.
Мегапосты: Криминальный квест HR-истории Путешествия гика. Войти Регистрация. Поговорим про… фонарики? Это небольшой ликбез на тему сегодняшнего состояния отрасли портативного освещения. Disclaimer К показанным фонарям и остальному железу я отношения не имею. Их рекламой данный пост не является. Поехали, начнем с современных светодиодов Светодиоды На сегодняшний день самой большой популярностью пользуются светодиоды фирмы Cree. Поэтому в основном в фонарях используются более холодные или нейтральные версии.
Технические характеристики мощных светодиодов CREE
Светодиод — полупроводниковый прибор, по своей структуре напоминающий обычный диод. Поэтому проверить его можно как обычный диод — включением в прямом направлении, то есть между анодом и катодом приложить положительное напряжение. Проверка не составит труда, если есть на руках обычный тестер. В отличие от обычных кремниевых диодов, прямое напряжение на которых составляет 0,6…0,7 В, светодиод имеет гораздо большее значение этого параметра.
При приобретении либо сборке новых светодиодных фонариков непременно следует обратить внимание на используемый светодиод. Светодиоды отвечают за качество света, которое излучает фонарь.
Как проверить светодиод тестером
В современной осветительной технике достаточно часто применяются светодиоды led. Как известно, они гораздо надежнее обычных лампочек, но все же иногда могут выходить из строя. Для того, чтобы проверить светодиод на работоспособность применяется несколько методов. Рассмотрим подробнее каждый из них. Значение первого параметра производители указывают для каждого изделия индивидуально, а второго составляет 1. Для белых, зеленых и синих 3 — 3.
Как проверяют светодиод с помощью мультиметра — пошаговое руководство
LED-светильники популярны и имеют много плюсов, но их сложная конструкция приводит к тому, что место поломки не всегда очевидно. Проверка светодиодов на работоспособность, при поломке позволяет определить причину неисправности и решить судьбу проблемного устройства.
Рассмотрим, как в домашних условиях можно выяснить состояние светильников стандартным тестером. Ножка катода немного длиннее, а при рассмотрении на просвет его электрод внутри корпуса крупнее. Для того, чтобы прозвонить светодиод, надо выполнить следующие действия:. Эти контакты являются плюсовым и минусовым электродами и заставляют светодиод светиться. Если этого не происходит, то либо перепутана полярность надо поменять местами выводы диода , либо элемент неисправен.
Проверка светодиода без выпаивания проверить каждый светодиод по.
Их применяют в светодиодных лентах и для освещения помещений. Для подсветки наружных объектов и в переносных фонариках. Срок службы светодиода превосходит любые другие источники света в несколько раз, но и они перегорают. Рассмотрим, как продиагностировать обычный светодиод с помощью мультиметра.
Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими.
Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Мешаю дешевую табачную жидкость. Зарегистрироваться Логин или эл. Напомнить пароль Пароль.
Светодиоды подразделяются на индикаторные и осветительные. Индикаторные обладают меньшей мощностью и применяются в подсветке дисплеев приборов, как индикаторные источники светового сигнала.
Сейчас стало много техники, где применяются светодиоды и область их применения очень широка: от простого фонарика до автомобиля и даже прожектора. Из достоинств светодиодов отметим, что в светодиоде, в отличие от лампы накаливания или люминесцентной лампы, электрический ток преобразуется непосредственно в световое излучение практически без потерь, светодиод излучает в узкой части спектра и его цвет чист, а ультрафиолетовое и инфракрасное излучения, как правило, отсутствуют. Так-же он механически прочнее ламп и весьма надежен, его срок службы может быть в сотни раз больше, чем у лампочки накаливания. А одним из немногих его недостатков является цена.
Но в ближайшие пару лет этот показатель будет снижен до приемлимых цен. Всё чаще приходится нам сталкиваться с ремонтом всевозможных приборов на светодиодах.
Проверка светодиода мультиметром является наиболее простым и правильным способом определения его работоспособности. Цифровой мультиметр тестер — это многофункциональный измерительный прибор, возможности которого отражены в позициях переключателя на передней панели. На работоспособность светодиоды проверяются при помощи функций, присутствующих в любом тестере. Методы проверки рассмотрим на примере цифрового мультиметра DTA.
Как проверить светодиод? — статьи от компании Анкрон в Минске
Способы проверки светодиодов на исправность без сложных инструментов
Светодиоды – это довольно хрупкие полупроводниковые устройства. Если подать слишком большой ток через его p-n переход, то возникнет перегрев и кристалл быстро разрушится от высокой температуры. Поэтому первое, о чем нужно позаботиться перед проверкой светодиода – осторожность.
Неосмотрительные действия приведут к выводу из строя рабочей детали.
Круглые светодиоды небольшого размера выдерживают напряжения до 2-4 вольт. Если быть более конкретным, то желтые, красные и зеленые светодиоды выдерживают до 2,2 вольт, синие и белые – до 3,6. Ток при этом следует держать в пределах 10-20 мА.
Способ проверки №1. Источник питания на 5/12 вольт и сопротивление
Перед проверкой светодиода нужно решить, какие инструменты и приборы вы будете использовать для проверки. Если мультиметра по каким-то причинам у вас нет, то для проверки можно воспользоваться источником питания, напряжение которого известно и находится в пределах от 5 до 12 вольт.
Прежде чем подключать светодиод, нужно также взять резистор, сопротивление которого ограничит ток на значениях 5-10 мА. Другими словами, чтобы обеспечить нужное (около 2 вольт) падение напряжения на светодиоде, нужно обеспечить 3 (или 10, в зависимости от используемого источника питания) вольта на резисторе.
По закону ома, сопротивление понадобится 600 или 2000 ом для источника питания 5 или 12 вольт соответственно. Ток на светодиоде в таком случае составит около 5 мА.
Соблюдать лабораторную точность в данном случае необязательно – можно подобрать близкий по значению резистор, например 560 Ом для источника питания на 5 вольт. Из элементов соберите цепь, подключив светодиод через сопротивление к источнику питания последовательным методом.
Анод светодиода нужно подключать к плюсу источника питания, катод – к минусу. Отличить их можно следующим образом: ножка анода длиннее, и идет к электроду внутри, визуально меньше по размеру. Ножка катода короче, и с ее сторону линза светодиода имеет плоский срез возле основания. Резистор подключается к анодной ножке светодиода. Если все было сделано правильно и светодиод рабочий, он начнет светиться.
Способ проверки №2. Мультиметр с функцией hFE
Второй способ намного проще, но предполагает у вас наличие специального мультиметра с функцией измерения параметров транзисторов.
Если он у вас есть, то достаточно вставить светодиод в С и Е отверстия небольшого круга для проверки транзисторов. Можно пользоваться и NPN, и PNP разъемом. В первом случае длинную ножку вставляйте в С, короткую в Е. Во втором поступайте наоборот.
Если светодиод рабочий, то он начнет светиться. Здесь можно не опасаться выхода из строя светодиода – прибор подаст на него минимальное напряжение (около 1,5 вольт), чего будет достаточно, чтобы светодиод хоть и слабо, но светился. Для проверки исправности вполне хватит.
Способ проверки №3. Прозвонка светодиода по примеру обычного диода
И третий, достаточно практичный способ, для которого необязательно снимать светодиод с платы. Все светодиоды являются полупроводниковыми диодами, поэтому они вполне поддаются и обычной прозвонке. Переведя мультиметр в режим прозвонки диодов, можно проверить светодиод, приложив щупы к его выводам.
Рабочий маломощный светодиод может даже немного засветиться, а экран прибора покажет вам падение напряжения в вольтах на p-n переходе светодиода.
Мощные светодиоды, которым необходимо относительно большая величина напряжения, так проверить не получится. Однако способ проверки вполне подходит для маломощных и даже для SMD-светодиодов, и, как уже было сказано, особая прелесть метода в том, что для так проверить можно даже диоды, смонтированные на печатной плате.
