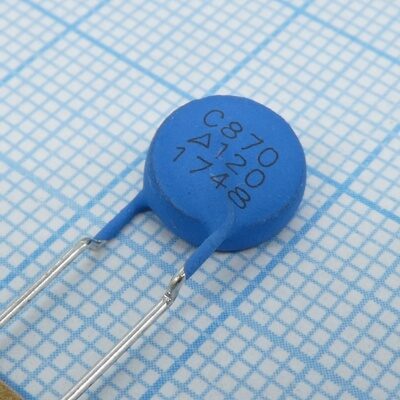

PTC термістор 800 mOhm вив. (B59955C120A70) Epcos від 33 грн
Код товару: 122888
Виробник: Epcos
Опис: PTC
Опір: 800 mOhm
Застосування: Запобіжні
Тип: PTC
Розмір: D=13,5 mm
у наявності: 14 шт
14 шт — РАДІОМАГ-Київ
| 1+ | 33 грн |
Технічний опис PTC термістор 800 mOhm вив. (B59955C120A70) Epcos
З цим товаром купують
| Вентилятор 60x60x10mm (GT2-7005) Код товару: 181695 |
Виробник: Global Tone
Корпусні та встановлювальні вироби > Вентилятори та аксесуари
Габаритні розміри, mm: 60x60x10 mm
Напруга, В: 12 DC
Потужність, W: 1,32 W
Опис: Підшипник ковзання
77 шт — склад Київ
7 шт — РАДІОМАГ-Київ
8 шт — РАДІОМАГ-Львів
10 шт — РАДІОМАГ-Харків
500 шт
06.2023
|
| HU-2 (HU-02, KLS1-2,54-02-H) Код товару: 116608 |
Виробник: KLS
Роз’єми, клеми, з’єднувачі > Низьковольтного живлення
Опис: Гніздо на кабель під пайку, 2 контакти, крок 2,54мм, 3А, 250VAC, (без контактів)
Вилка/гніздо: Гніздо
К-сть контактів: 2
Крок контактів: 2,54 mm
Серія роз’єма: HU
Монтаж: на провід
8102 шт — склад Київ
742 шт — РАДІОМАГ-Київ
856 шт — РАДІОМАГ-Львів
510 шт — РАДІОМАГ-Харків
913 шт — РАДІОМАГ-Одеса
|
3 грн| Можливі заміни |
|
HU-2 (HU-02) Код товару: 174962 |
| Можливі заміни |
|
HU-2 (HU-02, NS25-G2) (гніздо на кабель) Код товару: 1709 |
| Супутні товари |
|
Контакти для HU-xx (KLS1-2.54-T, 2542-TL) Код товару: 8246 |
| Супутні товари |
|
Контакти для HU-xx (MX-4809C-P914L Molex) Код товару: 29528 |
| WH-2 (WH-02, KLS1-2,54-02-S) Код товару: 116607 |
Виробник: KLS
Роз’єми, клеми, з’єднувачі > Низьковольтного живлення
Опис: Вилка на плату із защіпкою, 2 контакти, крок 2,54мм, 3А, 250VAC
Вилка/гніздо: Вилка (штекер)
К-сть контактів: 2
Крок контактів: 2,54 mm
Серія роз’єма: WH
Монтаж: на плату
4120 шт — склад Київ
913 шт — РАДІОМАГ-Київ
754 шт — РАДІОМАГ-Львів
20 шт — РАДІОМАГ-Харків
852 шт — РАДІОМАГ-Одеса
891 шт — РАДІОМАГ-Дніпро
|
5 грн| Контакти для HU-xx (KLS1-2.54-T, 2542-TL) Код товару: 8246 |
Виробник: KLS
Роз’єми, клеми, з’єднувачі > Низьковольтного живлення
Опис: Контакти під роз’єм з кроком 2,54мм на провід: 22-28AWG
Вилка/гніздо: Контакти / наконечники
Крок контактів: 2,54 mm
Серія роз’єма: Контакти для HU
Монтаж: на провід
27463 шт — склад Київ
9585 шт — РАДІОМАГ-Київ
9145 шт — РАДІОМАГ-Львів
9960 шт — РАДІОМАГ-Харків
9919 шт — РАДІОМАГ-Одеса
3670 шт — РАДІОМАГ-Дніпро
|
| Можливі заміни |
|
Контакти для HU-xx (SNA2543-TP2) Код товару: 163906 |
| Супутні товари |
|
HU-3 (HU-03, L-KLS1-2.54-03-H) (гніздо на кабель) Код товару: 166914 |
| Супутні товари |
|
HU-4 (HU-04, L-KLS1-2.54-04-H) (гніздо на кабель) Код товару: 166915 |
| Супутні товари |
|
HU-2 (HU-02, KLS1-2,54-02-H) Код товару: 116608 |
Термисторы PTC (POSISTOR) | Термисторы PTC (позистор)
- ДОМ
- Электронные компоненты
- Термисторы (датчики температуры)
- Термисторы PTC (позистор)
- Термисторы PTC (позистор)
Базовые знания о термисторах PTC (POSISTOR)
Термистор PTC TOP
— Что такое термистор PTC?
Термистор с положительным температурным коэффициентом —
Термисторы с положительным температурным коэффициентом — это электронный компонент, сопротивление которого остается почти постоянным при температуре окружающей среды.
Однако, когда температура превышает постоянную температуру, сопротивление резко возрастает. «POSISTOR» является зарегистрированным товарным знаком Murata Manufacturing Co., Ltd.
Feauture
Отличительные характеристики «POSISTOR» могут быть получены путем добавления небольшого количества редкоземельных элементов в титанат бария (BaTiO3).
Электроды изготавливаются из керамики, в которой в качестве основного ингредиента для создания POSISTOR используется титанат бария, а также широко используются типы свинца и чипы.
Три характеристики POSISTOR можно проиллюстрировать следующим образом.
Сопротивление – Температурная характеристика
Сопротивление почти остается постоянным в диапазоне от комнатной температуры (25°C) до точки Кюри.
Когда температура превышает точку Кюри, сопротивление резко возрастает. Используя эту характеристику, обнаруживаются ненормальные условия, при которых цепь перегревается выше заданной температуры, и цепь может быть отключена.
Что можно сделать, используя эту характеристику?
Когда температура становится выше температуры обнаружения, ПОЗИСТОР может уменьшить ток!
Пример, светодиодные лампы;
Светодиодные элементы, составляющие сердцевину светодиодных ламп, представляют собой электронные компоненты, чрезвычайно устойчивые к нагреву.
Когда большой ток протекает через светодиодный элемент, в то время как к светодиодному элементу прикладывается тепло, светодиодный элемент будет поврежден.
В таких условиях на помощь приходит ПОЗИСТОР! !
ПОЗИСТОР определяет температуру вокруг светодиодного элемента, и когда температура достигает заданной температуры (температура обнаружения), сопротивление ПОЗИСТОРА внезапно увеличивается, чтобы уменьшить протекающий ток. Соответственно, POSISTOR предотвращает повреждение светодиодных элементов под воздействием тепла.
Поскольку сопротивление ПОЗИСТОРА резко возрастает, цифровое преобразование информации о температуре не требуется.
Температуру можно определить с помощью простой схемы!
Murata предлагает различные POSISTOR, от низкой точки Кюри 40°C до 130°C.
Статическая характеристика (вольтамперная характеристика)
Соотношение между током и напряжением при приложении напряжения к POSISTOR показано на следующем рисунке.
На рисунке сплошной линией показаны характеристики ПОЗИСТОРА, а пунктиром — характеристики постоянного сопротивления.
Во-первых, давайте посмотрим на относительные значения сопротивления и температуры.
Фиксированное сопротивление показывает почти постоянное сопротивление даже при повышении температуры. (точка Б)
С другой стороны, сопротивление POSISTOR внезапно увеличивается от точек C (точка Кюри) (точка B)
Теперь давайте посмотрим на соотношение между током и напряжением.
Согласно закону Ома ток постоянного сопротивления увеличивается вместе с приложением напряжения.
С другой стороны, ток в ПОЗИСТОРЕ остается таким же, как фиксированное сопротивление до точки С, в соответствии с законом Ома.
Однако, когда ток превышает точку С из-за самонагрева, а сопротивление самого ПОЗИСТОРА увеличивается, ток ПОЗИСТОРА уменьшается вместе с увеличением напряжения.
Что можно сделать, используя эту характеристику?
- Нагреватель
POSISTOR используется в нагревательных элементах с постоянной температурой, нагревателях и т. д., используя эти характеристики. POSISTOR отличается от нихромового нагревателя и т. д. и поддерживает постоянную температуру без включения/выключения управления. - Защита от перегрузки по току
Когда в электронной цепи возникает аномалия, возникает большой ток (перегрузка по току). Используя эту характеристику, POSISTOR ограничивает ток в цепи, так что избыточный ток не распространяется на другие электронные компоненты, когда этот избыточный ток течет. POSISTOR ограничивает ток в цепи для защиты от перегрузки по току.
Динамическая характеристика (ток — временная характеристика)
На следующем рисунке показано соотношение между током и временем при подаче напряжения на POSISTOR. Красная линия показывает характеристику ПОЗИСТОРА, а синяя линия показывает характеристику фиксированного сопротивления.
Как показано на рисунке, в постоянном сопротивлении протекает постоянный ток независимо от прошедшего времени.
С другой стороны, когда на ПОЗИСТОР подается напряжение, отображается характеристика, показанная на рисунке. Протекает большой ток, потому что сопротивление низкое в момент подачи напряжения, а сопротивление увеличивается за счет саморазогрева ПОЗИСТОРА по прошедшему времени, а ток, протекающий через ПОЗИСТОР, уменьшается.
Многое можно реализовать с помощью ПОЗИСТОРА! !
ПОЗИСТОР допускает начальный приток большого тока, а затем ток можно уменьшить за счет самонагрева.
Например, компрессор, используемый в холодильниках.
Компрессор оснащен двигателем, и для запуска двигателя требуется большой ток. Позистор используется потому, что требуются компоненты, которые обеспечивают первоначальный приток большого тока и уменьшают ток по прошествии определенного времени!
Ссылки по теме
ЗапросыОтправить запрос
SimSurfingОткрыть в новом окнеПрограммное обеспечение SimSurfing имитирует характеристики продуктов Murata.
- ДОМ
- Электронные компоненты
- Термисторы (датчики температуры)
- Термисторы PTC (позистор)
- Термисторы PTC (позистор)
НАВЕРХ страницы
Положительный температурный коэффициент » Примечания по электронике
Положительный температурный коэффициент, термистор PTC имеет два типа: силисторный и переключающий PTC имеют очень разные характеристики.
Учебное пособие по резисторам Включает:
Обзор резисторов
Углеродный состав
Карбоновая пленка
Пленка оксида металла
Металлическая пленка
Проволочный
SMD-резистор
МЭЛФ резистор
Переменные резисторы
Светозависимый резистор
Термистор
варистор
Цветовая маркировка резисторов
Маркировка и коды резисторов SMD
Характеристики резистора
Где и как купить резисторы
Стандартные номиналы резисторов и серия E
Поскольку название указывает на положительный температурный коэффициент, термистор PTC имеет реакцию, при которой сопротивление увеличивается с повышением температуры.
Существует два типа термисторов с положительным температурным коэффициентом, которые имеют очень разные характеристики: один показывает линейное увеличение, а другой — резкое изменение сопротивления.
Схема термистора PTC
ТермисторыPTC можно разделить на два типа в зависимости от их конструкции и используемых материалов. Два типа термисторов PTC имеют очень разные характеристики:
- Переключающий термистор PTC: Эта форма термистора PTC используется в нагревателях, датчиках и специальных версиях, которые также используются в качестве самовосстанавливающихся предохранителей. Термисторы NTC переключающего типа имеют сильно нелинейную кривую. Сопротивление сначала немного падает с повышением температуры, а затем при критической температуре сопротивление резко возрастает, таким образом действуя фактически как переключатель. Это делает его идеальным для использования в защитных устройствах.
- Силистор: Силисторный термистор PTC использует полупроводник в качестве основного материала и характеризуется линейной характеристикой, поэтому силистор используется в датчиках температуры. Силисторный термистор PTC обычно изготавливается из легированного кремния, уровень легирования определяет точные характеристики.
Силисторный термистор PTC обычно изготавливается из легированного кремния, уровень легирования определяет точные характеристики.Основы переключения термистора PTC
Поскольку переключающий термистор PTC является очень широко используемой формой, он требует дальнейшего пояснения, так как имеет необычные характеристики.
Переключающие термисторы PTC обычно изготавливаются из поликристаллических материалов, включая карбонат бария или оксид титана с добавлением материалов, включая тантал, кремний или марганец и т. д.
Материалы смешивают и измельчают до мелкого порошка и, наконец, прессуют до требуемой формы перед спеканием. Затем добавляются контакты, и термистор герметизируется.
График температуры сопротивления термистора переключения PTCОбратите внимание на критическую температуру, Tc
Характеристика переключающего термистора PTC показывает, что устройство имеет сильно нелинейную характеристику. При повышении температуры сопротивление сначала уменьшается, а затем немного увеличивается, прежде чем достигнет критической температуры Tc.
При критической температуре сопротивление резко увеличивается при любом увеличении температуры, прежде чем, наконец, выровняется и немного упадет.
Устройство аналогичного типа, известное как полимерный PTC. Эти устройства состоят из пластикового элемента, в который встроены углеродные зерна. Охлажденный углерод способен проводить электричество, но по мере повышения температуры зерна углерода удаляются дальше в результате расширения, и проводимость быстро падает. Таким образом, устройство действует как переключатель, как и более традиционные термисторы PTC.
Режимы работы термистора PTC
Существует два основных способа использования переключающих термисторов PTC.
- Режим самонагрева: При использовании в режиме самонагрева ток проходит через термистор, часто последовательно с контролируемым элементом. Поскольку он нагревается в результате тока, он достигает точки, в которой достигается критическая температура, и сопротивление значительно увеличивается. Таким образом, он работает в режиме самонагрева и может использоваться в качестве предохранительного выключателя или регулятора.
- Режим датчика: В этом режиме через устройство проходит минимальный ток, а термистор PTC измеряет температуру окружающей среды. Сведение тока к минимуму гарантирует, что эффектом самонагрева можно пренебречь, и только температура окружающей среды влияет на устройство. Поскольку окружающая среда нагревает устройство, оно может достичь критической температуры, при которой сопротивление значительно возрастет.
Таким образом, он работает в режиме самонагрева и может использоваться в качестве предохранительного выключателя или регулятора.Переключение термисторов PTC
Переключающие термисторы являются очень полезной формой электронных компонентов. Он может выполнять функции с помощью одного компонента, которые потребовали бы гораздо более сложной схемы, если бы использовалась любая другая технология.
- Защита от броска тока: У некоторых электрических устройств, таких как двигатели и трансформаторы, при включении возникает большой скачок тока. Это приводит к очень высоким пикам тока, которые могут вызвать скачки напряжения в линии электропередачи или в некоторых случаях привести к повреждению. Термисторы PTC можно использовать для снижения уровня пускового тока и, таким образом, предотвращения пиков или повреждений
- Защита от перегрузки по току: В этом случае термистор PTC подключается последовательно с нагрузкой и использует эффект самонагрева. Ток, принимаемый при нормальных условиях, должен обеспечивать работу термистора в области плоской кривой сопротивления. Однако, если возникает состояние перегрузки по току, термистор будет пропускать больший ток, и температура будет расти больше, что приведет к превышению критической температуры, когда сопротивление значительно возрастет, что приведет к падению тока.
Это приводит к очень высоким пикам тока, которые могут вызвать скачки напряжения в линии электропередачи или в некоторых случаях привести к повреждению. Термисторы PTC можно использовать для снижения уровня пускового тока и, таким образом, предотвращения пиков или поврежденийСимвол цепи термистора PTC
Иногда необходимо указать на принципиальной схеме тип используемого термистора. Соответственно, IEC имеет специальный символ цепи термистора PTC, который можно использовать.
