Радиаторы отопления схема подключения: Существующие схемы радиаторного отопления. Плюсы и минусы каждой

Содержание

Схема подключения радиаторов отопления – варианты, преимущества и недостатки

Эффективность работы отопительной системы во многом зависит от такого критерия, как схема подключения радиаторов отопления. Не все обыватели понимают, в чем важность такого подхода, ведь основная масса проживает в многоквартирных домах, где радиаторы уже установлены в определенном порядке. Менять что-то никто не будет, да и никто не позволит. Ведь система отопления разрабатывается еще на стадии проектирования дома, поэтому эффективность теплоотдачи закладывается в расчеты и проект.

В частном домостроении каких-то сильных отличий не бывает. Отопительная система проектируется по тем же правилам и нормам, но именно в частном доме приходится учитывать и способы подключения радиаторов отопления, и схему разводки трубопроводов. Именно от этих двух показателей зависит, насколько будет тепло в доме, и как будет расходовано топливо. Чтобы во всем этом разобраться, необходимо рассмотреть в первую очередь схему разводки труб, а затем и схему подключения батарей.

Схема разводки труб

Схем всего две:

Однотрубная.
Двухтрубная.

Однотрубная схема

По сути, это кольцо из труб, где в центре расположен нагревательный котел. Труба от котла проходит по всем комнатам, в нее врезаются радиаторы отопления, она же возвращается к котлу с уже остывшим теплоносителем. Схема проста, она не требует большого количества материалов. Но вот эффективность у такой модели отопления не очень высокая. Расположенные в последовательном порядке батареи принимают теплоноситель, который движется по кругу.

Получается так, что последующие приборы получают тепла меньше, чем предыдущие. В этом и вся проблема последовательного подключения радиаторов отопления. Особенно это касается тех батарей, которые в цепи расположены последними. В таких комнатах чаще всего температура невысокая и далека от нормальной. Что можно сделать, чтобы решить данную проблему? Есть два варианта:

Увеличить количество секций в последних батареях, тем самым увеличить площадь теплоотдачи.
Установить циркуляционный насос, с помощью которого можно равномерно распределить теплоноситель по всем отопительным приборам.

Внимание для тех, кто собирается воспользоваться вторым вариантом. Насос необходимо устанавливать на патрубке обратного контура ближе к нагревательному котлу, где теплоноситель имеет сниженную температуру. Это делается для того чтобы насос работал дольше. В его конструкции есть резиновые прокладки (манжеты), которые под действием высокой температуры быстро выходят из строя.

И хотя однотрубное подключение радиаторов отопления является экономически оправданным, все равно это не самый эффективный способ обогрева.

Двухтрубная схема

В чем отличие этой системы от однотрубной?

Используются два отдельных контура: подающий и обратный.

Равномерное распределение теплоносителя по радиаторам отопления.
Есть возможность проводить ремонт каждой отдельной ветки, отключая ее от всей системы отопления. Для этого используются отсекающие краны (вентиля).
Более экономичный подход к расходу топлива.
Появляется возможность регулирования температурного режима в каждой отдельной комнате.

Двухтрубная система – это подающий контур, который поднимается от нагревательного котла вверх, проходит по всем комнатам по чердачному помещению или под потолком. От подачи к каждому отопительному прибору спускается стояк. Снизу по той же схеме проходит обратка, к которой все радиаторы также подсоединяются. Движение теплоносителя в подающем контуре и в обратке происходит в противоположные стороны. В первом случае от котла, во втором к котлу.

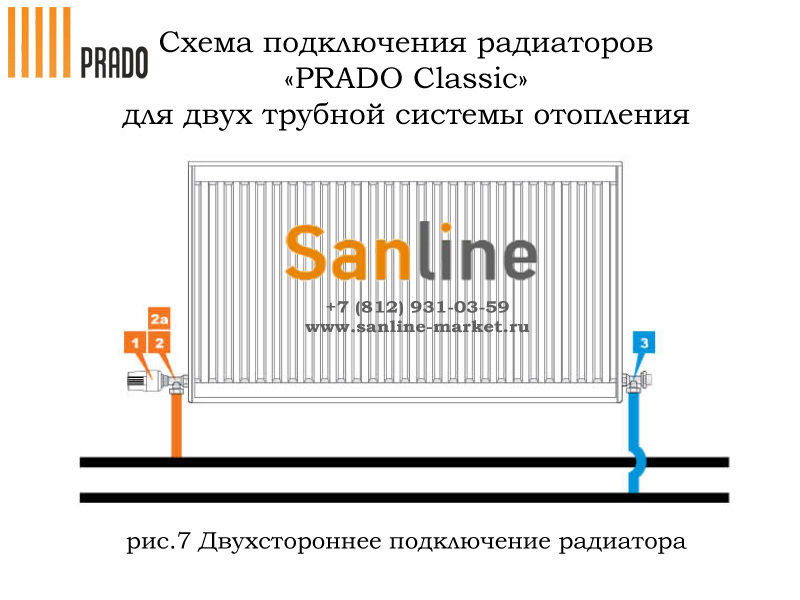

Нижнее подключение

Схема подключения радиаторов

Итак, переходим к основной теме нашей статьи и будем отвечать на вопрос, как подключить батарею отопления, чтобы вся система работала эффективно. Для этого придется разобрать все способы подключения. Их три основные:

Диагональное.
Боковое.
Нижнее.

Диагональное

Практически все специалисты едины во мнении, что диагональное подключение радиаторов отопления является самым лучшим. Почему? Дело все в движении теплоносителя внутри прибора. Подключение радиатора производится с двух сторон: подача теплоносителя с верхнего патрубка, обратка с нижнего с противоположной стороны. То есть, точки подключения расположены по диагонали прибора, отсюда и само название схемы.

Именно при помощи такого типа соединения достигается равномерное распределение теплоносителя внутри прибора. Он движется сверху вниз, заполняя собой все пространство внутри радиатора. Поэтому теплоотдача у такого прибора самая большая.

Боковое

Боковое подключение радиаторов отопления чаще всего используется в городских квартирах, потому что стояки отопительной системы проводят в углу помещений. Хотя это необязательное условие, ведь при таком расположении труб может применяться и диагональный вариант. Правда, смотрится он не презентабельно (слишком много отводов и труб как вертикальных, так и горизонтальных).

Но когда производители рассчитывают мощность отопительных приборов, они берут за основу именно боковое подключение. То, что указывается в паспорте радиатора, относится к данному виду, поэтому при общем расчете теплоотдачи используется коэффициент 1,0. При диагональном подключении можно принимать коэффициенты 1,1-1,2.

Правда, в данном виде подключения есть одно «НО». Подключать батарею можно боковым способом по-разному.

Подача сверху, обратка снизу. Это стандартная схема, которая используется повсеместно. В этом случае теплопотери будут незначительны – до 2%.
Подача снизу, обратка сверху. Схема применяется редко. Здесь теплопотери составляют до 7%.

Нижнее

Радиаторы отопления с нижним подключением – эта схема может быть использована только в однотрубной системе. Получается так, что в каждой комнате к трубе с помощью двух патрубков производится подключение радиатора. При этом теплоноситель, проходя по трубопроводу, попадает и внутрь отопительных приборов.

Скажем прямо, не очень эффективная схема, если система работает по принципу естественной циркуляции теплоносителя. Если в отопление устанавливается циркуляционный насос, то эффективность возрастает почти в два раза. Но в этом случае отопление становится энергозависимым. Есть электричество, теплоотдача увеличивается, нет его – она сразу же снижается. Вот почему теплопотери в данном случае варьируются в диапазоне 20-40%.

Почему так происходит? Этот вид подключения батарей отопления основан на принципе постепенного заполнения прибора горячей водой. Основная масса теплоносителя проходит по трубопроводу, часть его попадает в радиаторы. При этом вода с большей температурой поднимается вверх, нагревая сам прибор, охлажденная опускается вниз, поступая в трубу. Такой цикл требует определенного времени, за которое теплоноситель сильно остывает, отсюда и теплопотери.

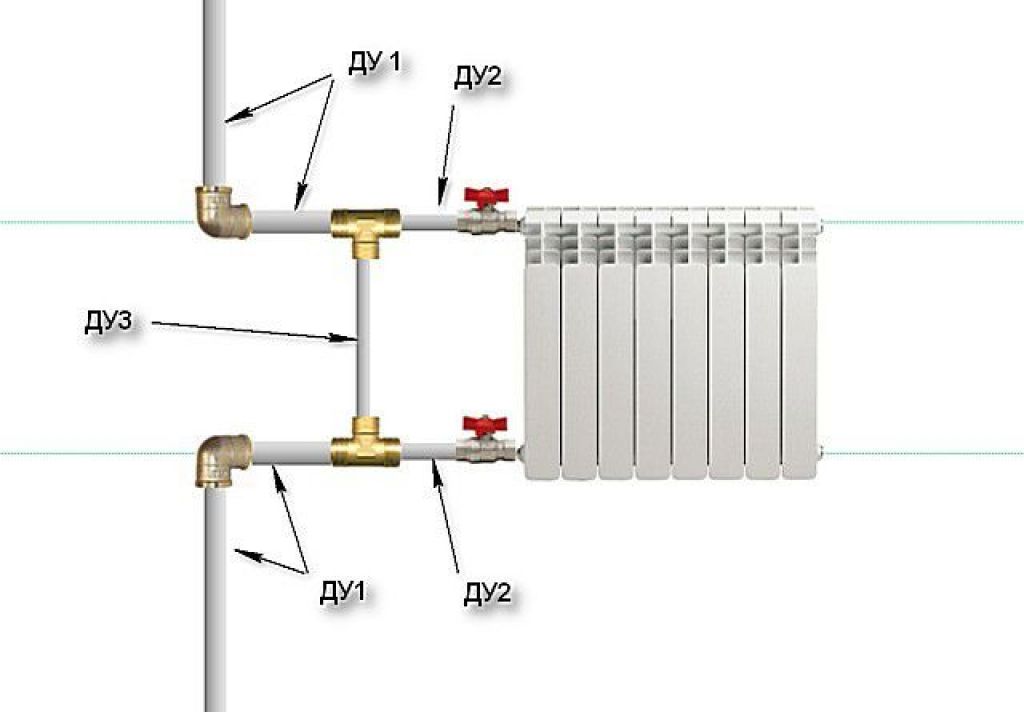

Боковое подключение

Выводы

Решая вопрос,как правильно подключить радиатор отопления, каждый должен сам для себя определить и выбрать схему. Во-первых, на это будет влиять бюджет, выделенный на сборку отопления. Если он не очень большой, то однотрубная схема с нижним подключением батарей к системе отопления – оптимальный вариант. Конечно, придется позаботиться о снижении теплопотерь, но это уже второй вопрос.

Если бюджет позволяет, то двухтрубная система – идеальное решение. Рекомендуем воспользоваться ее подвидом – коллекторной схемой. Она позволяет сократить контур подачи и сделать распределение теплоносителя по стоякам более равномерным. К такой схеме правильное подключение радиатора отопления будет диагональным.

Заключение

Итак, в этой статье были рассмотрены варианты подключения радиаторов отопления. Исходя из собственных возможностей, выбирается самый оптимальный вариант. Но чтобы сократить расходы на монтаж отопительной системы, можно его провести самостоятельно. Конечно, для этого необходимы кое-какие знания и навыки работы с инструментами. Но если постараться и не спешить, то проблем возникнуть не должно. Если с установкой трубопроводов могут возникнуть трудности, то подключение батарей отопления своими руками – дело простое.

Не забудьте оценить статью:

Схемы подключения радиаторов отопления: нижнее, боковое

Получить максимальную отдачу от установленного отопления удастся в том случае, если схема подключения радиаторов отопления выбрана правильно. В противном случае потери от неправильной установки составят до 30%. А если к этому добавить потери от стен и общие потери по квартире, можно с уверенностью утверждать, что в ближайшее время вы будете отапливать улицу.

Чтобы обеспечить максимальную эффективность, необходимо иметь в наличии рабочий инструмент, а также четко следовать подробному алгоритму, ведь схемы подключения радиаторов отопления проверены на тысячах квартир других граждан.

Отечественные строители применяют две наиболее популярные схемы подключения отопления, согласно трубной разводке:

однотрубная;
двухтрубная.

Вид разводки в конкретной квартире, накладывает отпечаток на монтаж радиаторов любого типа с системой отопления. Даже если вешать будут специалисты со стороны, то стоит поинтересоваться, какие разводки они планируют применять.

Однотрубная последовательная система отопления с естественной циркуляцией
Двухтрубная параллельная система отопления с естественной циркуляцией

Особенности однотрубной подачи

С однотрубным видом подача воды осуществляется в радиатор, уже встроенный в комнате квартиры многокватирного дома. Этот пример является наиболее доступным видом монтажа. При этом существует значительный недостаток, при котором нет возможности корректировать подачу теплоносителя в системе. В такой ситуации владелец не может без встроенных дополнительных приборов влиять на теплоноситель. Им дом обеспечивается согласно проведенным расчетам для многоквартирного строения в целом.

При однотрубной организации системы отопления у пользователя нет возможности изменять температуру, самостоятельно менять объем поступающего теплоносителя – убавляя или, наоборот, увеличивая его. В квартире будет тепло ровно настолько, насколько решила управляющая компания совместно с ТКЭ.

Особенности двухтрубной (параллельной) подачи

Во время монтажа проводится одновременная прокладка пары труб с прямой подачей и обратной. Для подключения батарей отопления схема используется параллельная. Особенностью такого типа разводки является более равномерный нагрев радиаторов. Собственник жилья получает возможность лично контролировать подачу тепла, используя спецвентиль. Его, как правило, ставят перед батареей.

ВИДЕО: Какие существуют схемы подключения и какую их них выбрать

Зонирование и соединение с системой

Каждая схема подключения радиатора отопления обязана учитывать наличие слабых мест, в которых могут происходить потери тепла. Даже если использовать подключение радиаторов отопления нижнее или перекрестное, то делать это лучше всего в районе подоконника. С помощью отопителей получится сформировать модель тепловой завесы на окнах.

Не стоит монтировать два радиатора близко друг к другу. В таком случае будет происходить потеря тепла в немалых количествах, плотность потока горячего воздуха значительно снизится, что негативно скажется на падении эффективности процесса передачи тепла от теплоносителя.

Схема подключения батарей отопления перед монтажом должна быть прорисована в масштабе и иметься в наличии. По ней осуществляются основные работы. В каждом случае потребуется соблюдать определенные правила, касающиеся вывешивания и расположения в пространстве радиаторов:

между верхней плоскостью батареи и нижней частью подоконника оставляется просвет в 100 мм;
от пола радиатор обязан быть поднят на 120 мм;
между стеной и задней плоскостью батареи должен быть зазор в 30 мм.

Монтаж с разной циркуляцией теплоносителя

Роль теплоносителя в подавляющем большинстве случаев играет обычная вода. Для ее перемещения по системе пожжет использоваться два типа циркуляции:

естественный;
принудительный.

Во всем, что касается выбора системы подключения и эксплуатации необходимо пользоваться нормами СНиП 3.05.01-85.

Для второго случая необходима обязательная водяная помпа. Такой насос перегонит воду по полному кругу. Он входит в общий список элементов отопительной системы. Монтируется насос ближе к котлу.

В первом случае владельцы обходятся без подключения системы к электричеству. Поток горячей жидкости естественным образом вытесняет холодную воду, а затем охлаждается сам, пока происходит нагрев остальной воды.

Для такой схемы подключения радиаторов отопления необходимо обращать внимание на такие факторы:

протяженность теплотрассы;
особенности разводки.

Специфика монтажных работ

Перед установкой радиаторов и выбором системы их монтажа необходимо учитывать все тонкости. Важно подобрать такой вариант разводки, где есть место регулировке подачи теплоносителя. Делать это можно как на «автомате», так и с помощью ручного вентиля. В помощь покупают комплект терморегуляторов.

Дополнительные устройства, вмонтированные в отопительную систему, например, краны, задвижки и т. п. способствуют повышению безопасности системы и экономичности ее работы. Также можно откинуть одну из батарей, если нет необходимости топить какую-то из комнат.

Для однотрубных систем высокую эффективность доказала присутствующая перемычка, замыкающая контур перед радиатором. Такой байпас обеспечит при необходимости переход горячей воды мима радиатора.

Повышают эксплуатационные качества краны Маевского. Они снимают завоздушенность системы, а также с их помощью при необходимости можно сбрасывать давление или сливать воду из системы.

Мы рассказали об основных схемах подключения отопительных радиаторов, которые известны и практикуются на настоящий момент, их положительные и отрицательные стороны. Надеемся. Что вы найдете здесь ответы на все вопросы, ну а если вас интересует практическая сторона и советы от специалистов, рекомендуем посмотреть видео

Путеводитель по лучшим радиаторам для вашего дома

Стильные и эффективные решения для отопления дома

Водяные радиаторы — стильное и эффективное средство обогрева вашего дома. Если вы меняете радиатор или покупаете новый, необходимо учитывать множество факторов. Это руководство дает представление о лучших радиаторах для продажи. В ней также объясняется, как выбрать идеальный вариант для вашего дома.

В продаже имеется огромное количество водяных радиаторов самых разных конструкций. Каждый из них обеспечивает свои определенные преимущества. Доступны современные и традиционные стили, а также смешанные типы. Таким образом, вы можете быть уверены, что найдете образ, который украсит любую комнату.

Очевидно, что цель состоит в том, чтобы найти стильный радиатор для горячей воды, который украсит ваш дом. Радиатор горячей воды принесет пользу вашему дому как с точки зрения производительности, так и с эстетической точки зрения.

Подходящий водяной радиатор для ваших стен

Тип стены в выбранной вами комнате поможет вам исключить определенные стили из своего мышления. Особенно, если вы ищете современные настенные варианты. Материал, внешний вид и размер вашей стены служат отправной точкой для определения того, какой тип водяного радиатора подойдет.

Кирпичные и каменные стены

Для самого широкого применения кирпичные и каменные стены являются идеальной опорной поверхностью. Эти типы стен позволяют повесить радиатор в любом месте и выбрать радиатор любого размера.

Стены из гипсокартона и каркаса

Стены из гипсокартона, напротив, имеют пустое пространство сзади. Они также потребуют, чтобы вы расположили радиатор в определенном месте, где расположены шпильки (самая прочная часть). Таким образом, вы можете быть вынуждены выбрать радиатор определенного размера. Это значит, что его можно прикрепить к гипсокартону или к стене.

Подходит ли ваша стена для установки радиатора горячей воды?

Также следует учитывать состояние стены, к которой вы собираетесь прикрепить радиатор. Вы не хотите устанавливать радиатор горячей воды, пока не поймете, что ваша стена требует ремонтных работ. Достаточно быстрой проверки. Заполните любые трещины и покрасьте или оклейте стену, чтобы добиться желаемого вида до установки.

Как ваша сантехника повлияет на параметры стены радиатора?

Сантехника — это элемент, который вам обязательно нужно учитывать. Расположение ваших труб может либо расширить, либо ограничить ваши варианты радиаторов горячей воды. Если ваш трубопровод выходит из пола, ваша установка потенциально может оказаться более проблематичной. Особенно, если вы будете добавлять более крупный сменный радиатор горячей воды. Половые доски, возможно, придется поднять, чтобы вы могли изменить положение труб. Если ваш трубопровод проходит вдоль стены, вы, скорее всего, можете выбрать радиатор большего размера. Или тот, который имеет другую форму. Существующие настенные трубопроводы можно просто обрезать или удлинить, чтобы они подходили для ваших настенных радиаторов горячей воды. Тем не менее, трубопровод потенциально останется незащищенным. Поэтому вам нужно решить, нравится ли вам такой вид выбранной вами комнаты.

Различные типы водяных радиаторов

Каждый из нескольких типов водяных радиаторов, выставленных на продажу, обладает своими уникальными преимуществами. Планировка комнаты, окружающие элементы и приспособления помогут сформировать наилучший стиль для выбора. Конечно, для кухни вы, скорее всего, выберете другой радиатор, чем для ванной. Размер комнаты будет еще одним важным фактором при выборе радиатора для горячей воды.

Вертикальный и горизонтальный

Самое первое важное решение, которое вам нужно будет принять, это выбор между вертикальным и горизонтальным радиаторами. Вертикальные водяные радиаторы – идеальный выбор для помещений с ограниченным пространством стен и высокими потолками. Благодаря высокому и тонкому профилю вертикальные выступы вряд ли будут мешать мебели и светильникам. Эстетика вертикальных радиаторов горячей воды в последнее время также значительно улучшилась. Таким образом, ваш вертикальный радиатор может представлять собой великолепно стильный фокус комнаты.

Горизонтальные водяные радиаторы являются более традиционной версией. Охватывая более широкую площадь поверхности, чем вертикальные излучатели, они могут обеспечивать более широкое распространение тепла. Горизонтальные радиаторы часто располагают под окнами, чтобы противостоять холодному воздуху, поступающему в комнату. Они также помогают сохранить более значительное пространство на стене свободным. Однако размещение горизонтальных балок в другом месте может повлиять на размещение мебели. Например, вы бы не хотели, чтобы ваш радиатор располагался за диваном. Это может привести к блокировке распределения тепла.

Размер и планировка вашей комнаты, вероятно, в конечном итоге определят, какой радиатор вы выберете: вертикальный или горизонтальный.

Современный и традиционный

Довольны ли вы существующим домашним декором? Планируете модернизацию в ближайшее время? Может покраска? Новый ламинат?

Все эти факторы следует учитывать, прежде чем выбрать современный или традиционный радиатор, такой как чугунный радиатор. Рынок в настоящее время насыщен современными вариантами. Ярко окрашенные радары особенно пользовались быстрым ростом популярности в последние месяцы. Но они, вероятно, не будут хорошо смотреться в сочетании с тусклыми узорами на стенах и устаревшим ковром. Опять же, окружающая местность во многом будет определять ваш выбор.

Бюджет тоже связанный фактор; Вы бы предпочли разделить расходы и обновить декор и радиатор? Или вместо этого выберите радиатор, который хорошо сочетается с внешним видом вашей текущей комнаты? В конечном итоге в этом разделе может быть больше вопросов, чем ответов. Но эти решения будут сводиться к вашим личным предпочтениям в целом.

Дизайнерские радиаторы на горячую воду

Вертикальные и горизонтальные. Современные и традиционные. Дизайнерские радиаторы горячей воды в настоящее время пользуются большим спросом. Дизайнерские радиаторы доступны во впечатляющем выборе отделки. Как таковые, они позволяют вам заявить о своем стиле в виде высокоэффективного решения для обогрева дома. Этот тип конструкции радиатора горячей воды может выступать в качестве центрального элемента в любой комнате. Он наверняка выдержит испытание временем как по производительности, так и по внешнему виду. Для ультрасовременного вида хромированные дизайнерские радиаторы — беспроигрышный вариант для улучшения любого интерьера.

Некоторые из лучших дизайнов радиаторов горячей воды

Коллекция радиаторов горячей воды Hudson Reed разделена на несколько категорий. Этот краткий список дает краткий обзор некоторых из лучших вариантов каждого из них. Посмотрите, что вам по душе из доступных типов, и какой вид отделки предпочтительнее на ваш вкус.

Традиционные и чугунные радиаторы

Традиционный вертикальный чугунный радиатор Regent подойдет для интерьеров в современном и классическом стиле. Качественная глянцевая черная отделка украсит любой интерьер. Благодаря тонкому дизайну и мощной теплоотдаче он идеально подходит для посадочных площадок или коридоров с высокими стенами. Ознакомьтесь с нашим полным ассортиментом чугунных радиаторов.

Дизайнерские радиаторы цвета антрацит

Аккуратный и компактный дизайн нашего горизонтального двухпанельного радиатора Revive делает его пригодным для установки в любом помещении. Умные закругленные трубки обеспечивают современный вид. И, несмотря на свой небольшой профиль, этот радиатор по-прежнему предлагает впечатляющую тепловую мощность. Он изготовлен из стали, что обеспечивает долгий срок службы. Посмотрите наш полный ассортимент антрацитовых дизайнерских радиаторов.

Дизайнерские радиаторы белого цвета

Ванная, кухня или гостиная украсятся вертикальным двойным плоским панельным радиатором Sloane. Тонкие плоские панели создают современный профиль. А яркая белая отделка хорошо сочетается с любым декором. Посмотрите наш полный ассортимент дизайнерских радиаторов белого цвета.

Серебряные и хромированные дизайнерские радиаторы

Полотенцесушитель Vertice — еще один компактный вариант, который можно установить в любой комнате дома. В этом радиаторе идеально сочетаются современные и традиционные элементы дизайна. Он предлагает превосходную функциональность в дополнение к прекрасной эстетике. Напольный профиль открывает множество вариантов установки. Особенно хорошо он смотрится в сочетании с ламинатом. Ознакомьтесь с нашим полным ассортиментом полотенцесушителей.

Глянцевые черные радиаторы

Черный горизонтальный дизайнерский радиатор Revive с двойной панелью действительно выделяется. Обладая особенно длинным дизайном, он включает в себя впечатляющие 28 вертикальных колонн. Радиатор — отличный выбор для помещений с более широкими стенами. Он подойдет как для современного, так и для традиционного интерьера. Глянцевая черная отделка создает элегантный контраст с белым окружением. Посмотрите наш полный ассортимент черных дизайнерских радиаторов.

Радиаторы с центральным подключением

Наша коллекция радиаторов с центральным подключением также изобилует потрясающими современными дизайнами, которые украсят любое помещение. Дизайнерский радиатор Vivara белого цвета с вертикальной плоской панелью — это только один из вариантов. Это добавит атмосферу ар-деко выбранной вами области. Гладкая плоская панель и входящие в комплект центральные соединительные клапаны помогают максимально увеличить пространство. Кроме того, высококачественная стальная конструкция гарантирует, что производительность радара соответствует его внешнему виду. Радиатор поставляется в различных размерах. Он также доступен в привлекательной антрацитовой отделке, которая может лучше подойти к вашему интерьеру.

Клапаны радиатора горячей воды — лучший вариант для вашего Rad

После того, как вы выбрали правильный радиатор горячей воды, вам нужно выбрать правильные клапаны. Это нужно для того, чтобы завершить его внешний вид и убедиться, что он работает на полную мощность. Клапаны радиатора горячей воды на самом деле требуют тщательного изучения перед покупкой.

Для всех водопроводных радиаторов горячей воды потребуются клапаны. Они используются для регулирования теплоотдачи. Некоторые радиаторы поставляются в комплекте с клапанами. Однако в некоторых случаях вам, возможно, придется приобрести их отдельно. Как и в случае с радиаторами горячей воды, на рынке существует множество клапанов. Таким образом, вы можете быть уверены, что найдете идеальный вариант, который подойдет именно вам.

Термостатические клапаны

Термостатические клапаны чрезвычайно практичны. Они измеряют температуру вашего помещения и соответственно распределяют тепло. Их производительность может быть настроена в соответствии с потребностями пользователя, что поможет вам сэкономить на затратах на электроэнергию в долгосрочной перспективе.

Клапаны с ручным управлением

Клапаны с ручным управлением, напротив, не имеют термостатического управления. Они используются просто для включения или выключения радиатора, но требуют регулярного внимания. Забывать выключать ручные клапаны, когда они не используются, — это грех! Это может привести к нежелательному чудовищному счету за электроэнергию!

Угловые и прямые клапаны

После того, как вы выбрали термостатические и ручные клапаны, вам необходимо выбрать угловую или прямую конструкцию. Разница между ними в точности соответствует их прозвищу. Угловые вентили радиатора подключаются к трубопроводу под углом, чаще всего под углом 90 градусов. Этот тип идеально подходит для мест, где трубопровод выходит из стены или половиц. Обязательно требуется угол, чтобы добраться до впускного патрубка радиатора.

Прямые радиаторные вентили без закруглений и изгибов. Они просто подключают систему центрального отопления к радиатору горячей воды прямо от пола. Они лучше всего подходят для помещений, где трубопровод проходит вдоль стены и прямо к радиатору.

Как термостатические, так и ручные клапаны доступны в угловом и прямом исполнении. Таким образом, вам не составит труда найти вариант, соответствующий вашим конкретным потребностям.

Клапаны Н-образного сечения

Для радиаторов со средним подключением клапаны Н-образного сечения являются лучшим выбором. Это касается как внешнего вида, так и функциональности. Их Н-образный профиль гарантирует, что они сохранят пространство. Они также прекрасно дополняют внешний вид любого центрального соединения.

Как установить радиатор горячей воды

После покупки радиатора горячей воды вашей мечты и сопутствующих клапанов можно приступать к процессу установки. Перед покупкой вы должны были определить, где вы хотите разместить радиатор. Вы также должны были определиться с типом стены, если таковая имеется, к которой она будет прикреплена. Для начала вам понадобится рулон тефлоновой ленты и ключ или гаечный ключ.

Оберните тефлоновую ленту вертикально вокруг радиатора. Это помогает ему оставаться в безопасности, когда вы устанавливаете его в правильное положение.
Либо поднимите радиатор горячей воды на стену, либо, в случае напольных радиаторов, установите его на соответствующем пространстве пола.
Прикрепите клапаны. Убедитесь, что они точно расположены, чтобы обеспечить легкое соединение с вашими трубами.
Затяните клапаны с помощью вентильного ключа или гаечного ключа, но будьте осторожны, чтобы не перетянуть!
Откройте выпускной клапан и клапан подачи в верхней и нижней части радиатора. Следите за выпускным клапаном, пока из него не начнет вытекать вода — не волнуйтесь, это хороший знак! Это означает, что ваш радиатор теперь заполнен водой.
Откройте обратный клапан (также известный как запорный клапан). Он расположен у подножия вашего радиатора горячей воды. Открывается поворотом ручки против часовой стрелки. Это позволяет воде циркулировать и равномерно распределяться по радиатору.
Чтобы завершить установку, просто проверьте наличие утечек и включите новый радиатор, чтобы проверить его! Вы должны быть все сделано. Но если вы хотите получить наглядное представление о том, как именно установить водяной радиатор, посмотрите видео ниже…

Рады, что помогли! Наслаждайтесь своим новым радиатором горячей воды и обязательно ознакомьтесь с блогом Hudson Reed USA, чтобы получить дополнительную помощь и советы по дому. Наше конкретное руководство о том, где разместить радиатор, может представлять особый интерес.
