Расчет радиаторов отопления по площади помещения – инструкция

Перед покупкой батарей необходимо сделать расчет радиаторов отопления по площади. Тепловая мощность определяет рабочий потенциал устройств. Например, нехватка теплоотдачи чревата слабым обогревом помещений. Излишки мощности приводят к увеличению расходов на отопление и бессмысленной трате тепла. Разберем несколько методов расчета радиаторов отопления для организации эффективной системы обогрева.

Содержание статьи

• Что нужно для расчета секций
• Стандартный расчет батарей
• Особенности расчета для нестандартных помещений
• Максимально точный способ расчета радиаторов

Что нужно для расчета секций

При выпуске радиаторов производители изначально просчитывают мощность устройств и оптимальный показатель на 1м2. К примеру, нормой считается 100 Вт на обогрев 1 квадратного метра комнаты с высотой потолков в (до) 3 м. Но это очень приблизительные значения, поскольку не принимается во внимание разница потолков в разных комнатах, возможные теплопотери. Порой погрешности без учета этих факторов доходят до 50%.

Таким образом, перед расчетом секций нужно учесть следующее:

1. Мощность 1 секции радиатора. Например, теплоотдача алюминиевой батареи с межосевым расстоянием 500 мм составит 185 Вт.
2. Температура теплоносителя. Если подбираете радиатор отопления для автономной системы частного дома, можно сделать самостоятельные замеры. В случае с централизованной системой теплоснабжения можно также провести замеры или уточнить данные в управляющей компании.
3. Высота потолков. Логично, что чем они выше, тем больше должна быть мощность. Рекомендуется применять поправочные коэффициенты для расчета секций. Например, если потолок 3 метра, полученные при подсчете результаты умножьте на 1,05. При высоте 3,5 коэффициент будет 1,1. И так далее. Более подробно рассмотрим коэффициенты чуть далее.

Стандартный расчет батарей

Сперва рассмотрим самый простой (универсальный) вариант проведения расчетов. Отталкиваемся от ранее упомянутого значения 100 Вт мощности на обогрев 1 квадратного метра помещения. В нашей ситуации имеем простую формулу:

K=S/U*100

К — нужное количество секций радиатора отопления;

S — площадь комнаты;

U — мощность 1 секции отопительного прибора.

Пример расчета секций для помещения площадью 15 м2. Берем алюминиевый радиатор «Теплоприбор» с межосевым расстоянием 500 мм и теплоотдачей 185 Вт. Подставляем показатели в формулу и считаем:

К=15/185*100

Получаем 8,10 (с округлением 8).

Результат расчета: потребуется 8 секций.

Познакомьтесь с радиаторами теплоприбор

Смотреть видео

Преимущества радиаторов ТЕПЛОПРИБОР

Надежные и долговечные

— функционируют при показателях давления 16–20 атм. и выдерживают скачки до 30 атм. Срок их службы – от 25 лет.

Имеют длительную гарантию

— на алюминиевые модели – 10 лет,
а на биметаллические – 15 лет.

Состоят из российских материалов на 90%

– работаем с сырьем, получаемым напрямую от ведущих плавильных предприятий России, и отечественными составляющими.

Подходят для различных отопительных cистем

– можно устанавливать в однотрубные, двухтрубные, автономные теплосистемы с верхним и нижним подключением.

Легкие и компактные

– предприятие производит радиаторы
с массой одной секции от 1,06 до 1,94 кг. Их размер колеблется от 400х80х90 до 567х80х90 мм.

Мощные

– теплоотдача 500-миллиметровых изделий составляет 185 Вт – 191 Вт,
а 350-миллиметровых – 134-138 Вт. По этому показателю они не уступают мировым брендам.

Особенности расчета для нестандартных помещений

Если в помещении потолки слишком высокие или низкие, потребуется использовать немного иной подход к расчету секций. Здесь будем брать за основу утверждение, что прогреть 1м2 пространства сможет 41 Вт тепловой отдачи.

Применяем формулу A = B x 41, в которой:

А — требуемое количество секций;

В — объем помещения (длина х ширина х высота).

Например, объем комнаты длиной 5 м, шириной 4 м и высотой 3 м составит 60 м3.

Оптимальный показатель тепловой мощности рассчитываем путем умножения объема комнаты на ранее упомянутые 41 Вт.

60 х 41 = 2460 Вт

Для примера используем тот же алюминиевый радиатор АР1-500 на 191 Вт.

Считаем: 2460 : 191 = 12,8.

С округлением получается 13 секций радиатора отопления.

Почему округлять нужно в большую сторону? Все дело в том, что иногда производители в технических документах указывают теплоотдачу, немного превышающую реальные показатели.

Максимально точный способ расчета радиаторов

Ни один из упомянутых выше способов не даст точных результатов расчетов, поскольку не учитывает множество факторов. Для уточненных расчетов используется формула с поправочными коэффициентами.

В=100 Вт/м2 х К1 х К2 х К3 х К4 х К5 х К6 х К7

В — общее количества тепла, нужное для отопления комнаты;

S — площадь помещения, для которого ведется расчет.

К1, К2, К3… — поправочные коэффициенты:

1. К1 — особенности остекления. Если в комнате обычные окна с двумя стеклами, используйте 1,27. Для двойного и тройного стеклопакета значения будут 1,0 и 0,85 соответственно.

2. К2 — теплоизоляция стен. Слабое утепление вынуждает использовать коэффициент 1,27. Если оно хорошее, умножайте на 1,0. Для отличной теплоизоляции К составит 0,85.

3. К3 — площадь окон и поверхности пола в помещении. Если соотношение составит 50%, принимайте К 1,2. Для 40% — 1,1, а для 30% — 1,0. И так далее.

4. К4 — средний температурный показатель на улице в самый холодный период. Зимой температура опускается до -35 градусов? Используйте коэффициент 1,5. Если -25 = 1,3. Для показателя до -20 — 1,1. С каждыми 5 градусами вниз отнимайте 0,2 от коэффициента.

5. К5 — количество наружных стен. Для одной поверхности используйте К 1,1. Если две стены выходят наружу, увеличьте его на 0,1. При трех — еще на 0,1.

6. К6 — состояние комнаты выше. Если над помещением расположен холодный чердак, коэффициент составит 1,0. Для отапливаемого — 0,9. Если это квартира — 0,8.

7. К7 — высота комнаты. Потолки 2,5 м предусматривают коэффициент 1,0. Для 3-метровых он составит 1,05. Дальше с каждым 0,5 метром повышайте К на 0,05.

Представим, что у нас такие условия: комната 15 м2 с двумя стеклопакетами на окнах, умеренной теплоизоляцией стен, площадью остекления 30%, средней температурой зимой -25 градусов, двумя наружными стенами, жилой квартирой выше и потолками 2,5 м.

Теперь выполним расчеты с учетом поправочных коэффициентов:

В = 100 Вт/м2 х 1,0 х 1,0 х 1,0 х 1,3 х 1,2 х 0,8 х 1,0

Получили 124,8. Округляем и имеем 125 Вт/м2 – уже не стандартные 100 Вт, как получили по упрощенному расчету.

Остается умножить результат на площадь помещения (125 х 15 м2 = 1875) и разделить на мощность 1 секции – 185 Вт. Получаем 10,1 и округляем до 10.

Как видите, нам нужно не 8 секций, а 10. При упрощенном расчете необходимая отопительная мощность батарей получилась заниженной.

Совет: если устанавливаете терморегулирующую аппаратуру, то нужно еще увеличить расчетную мощность батареи на 15 – 20%.

Видео о радиаторах отопления

Вам будет интересно

Как рассчитать количество секций радиатора

Содержание

• 1 Самый простой способ определения числа секций на 1 кв. м
• 2 Правильный расчет
• 3 Пример расчета количества секций
• 4 Метод учитывающий высоту

Расчет мощности алюминиевой батареи можно проводить по-разному.

Самый простой способ определения числа секций на 1 кв. м

Существует метод расчета алюминиевого радиатора по площади. Для обогрева 1 м2 помещения до комфортной температуры ( +20 °С) отопитель должен выделять 100 Вт тепла. Эту цифру нужно использовать.

Нужно выполнить следующие действия:

1. Определить тепловую мощность одного ребра батареи. Часто она равняется 180 Вт.
2. Рассчитать или измерить температуру теплоносителя в системе отопления. Если температура воды, входящей в отопитель, составляет tвх. = 100 °С и, выходящей из него, составляет tвых. = 80 °С, то цифру 100 делят на 180. Результат составляет 0,55. Именно 0,55 секции нужно использовать для 1 кв. м.
3. Если измеренные показатели ниже, то рассчитывают показатель ΔT (в вышеуказанном случае он составляет 70 °С). Для этого используют формулу ΔT = (tвх. + tвых.)/2 — tк, где tк является желаемой температурой. Стандартно tк составляет 20 °С. Пусть tвх. = 60 °С, а tвых. = 40 °С, тогда ΔT = (60 + 40)/2 — 20 = 30 °С.
4. Найти специальную табличку, в которой определенному значению ΔT соответствует корректирующий коэффициент. Для некоторых радиаторов при ΔT = 30 °С он составляет 0,4. Эти таблички нужно спрашивать у производителей.
5. Умножить тепловую мощность одного ребра на 0,4. 180 * 0,4 = 72 Вт. Именно столько тепла может передать одна секция от теплоносителя, нагретого до 60 °С.
6. Разделить норму на 72. Итого 100/72 = 1,389 секции нужно, чтобы отопить 1 м2.

Этот показатель можно умножить на площадь. Если комната имеет 20 кв. м, то нужно установить батарею с 28 ребрами. Лучше разбить ее пополам.

Этот метод имеет такие недостатки:

1. Норма 100 Вт рассчитана для помещений, высота которых меньше 3 м. Если высота больше, то нужно использовать корректирующий коэффициент.
2. Не учитываются потери тепла через окна, дверь и стены, если комната угловая.
3. Не учитывается потеря тепла, вызванная определенным способом установки отопителя.

Правильный расчет

Он предусматривает умножение площади комнаты на норму 100, корректировку результата в зависимости от особенностей помещения и деление конечной цифры на мощность одного ребра (желательно использовать скорректированную мощность).

Корректируют произведение площади и нормы, равной 100 Вт, таким образом:

1. На каждое окно к нему добавляют 0,2 кВт.
2. На каждую дверь к нему добавляют 0,1 кВт.
3. Для угловой комнаты конечную цифру умножают на 1,3. Если угловая комната расположена в частном доме, то коэффициент составляет 1,5.
4. Для помещения с высотой, большей 3 м, применяют коэффициенты 1,05 (высота 3 м), 1,1 (высота 3,5 м), 1,15 (4 м), 1,2 (4,5 м).

Нужно учесть и способ размещения отопителя, который также приводит к потере тепла. Эти потери являются такими:

• 3-4% — в случае монтажа отопительного устройства под широким подоконником или полочкой;
• 7%, если радиатор устанавливается в нише;
• 5-7%, если находится возле открытой стены, но частично его закрывает экран;
• 20-25% — в случае полного закрытия экраном.

Пример расчета количества секций

Планируется поставить батарею в помещении площадью 20 кв. м. Комната является угловой, имеет два окна и одну дверь. Высота равна 2,7 м. Радиатор будет размещаться под подоконником (корректирующий коэффициент — 1,04). Котел подает теплоноситель с температурой 60 °С. На выходе из отопителя вода будет иметь температуру 40 °С.

Расчет максимального количества ребер таков:

Q = (20 * 100 + 0,2 + 0,1) * 1,3 * 1,04 / 72 = 37,56 секций.

Поскольку нужно округлять в максимальную сторону, то нужно устанавливать батарею с 38 ребрами. Ее можно разделить на две части и поставить под обоими окнами. Каждая из них будет иметь 19 ребер.

Метод учитывающий высоту

Он отличается тем, что предусматривает норму тепла на 1 куб. м, а также использует не площадь помещения, а объем. Нормой в этом случае является 41 Вт. Все другие корректировки являются такими же.

Если взять вышерассмотренный пример, то количество секций радиатора будет таким:

Q = (20 * 2,7 * 41 + 0,2 + 0,1) * 1,3 * 1,04 / 72 = 41,57, то есть 42. Этот показатель можно считать максимальным.

Мощность радиаторов отопления, как определить своими руками, инструкция, фото, видео

Грамотно устроенная система отопления обеспечит жилье необходимой температурой и будет комфортно во всех помещениях в любую погоду. Но чтобы передать тепло воздушному пространству жилых помещений, нужно знать необходимое количество батарей, не так ли?

Рассчитать это поможет расчет радиаторов отопления, основанный на расчетах тепловой мощности, требуемой от установленных отопительных приборов.

Вы когда-нибудь делали такие расчеты и боитесь ошибиться? Мы поможем вам разобраться в формулах — в статье описан подробный алгоритм расчета, проанализированы значения отдельных коэффициентов, используемых в процессе расчета.

Чтобы вам было проще разобраться в тонкостях расчета, мы подобрали тематические фотографии и полезные видео, объясняющие принцип расчета мощности отопительных приборов.

Упрощенный расчет компенсации тепловых потерь

Любые расчеты основаны на определенных принципах. В основу расчета необходимой тепловой мощности батарей положено понимание того, что исправно функционирующие отопительные приборы должны полностью компенсировать тепловые потери, возникающие при их эксплуатации из-за особенностей отапливаемых помещений.

Для жилых помещений, расположенных в хорошо утепленном доме, расположенном, в свою очередь, в умеренном климатическом поясе, в ряде случаев подходит упрощенный расчет компенсации тепловых утечек.

Для таких помещений расчет производится исходя из нормативной мощности 41 Вт, необходимой для обогрева 1 куб.м. жизненное пространство.

Чтобы тепловая энергия, выделяемая отопительными приборами, направлялась именно на обогрев помещений, необходимо утеплить стены, чердаки, окна и полы.

Формула для определения тепловой мощности радиаторов, необходимой для поддержания оптимальных условий проживания в помещении, выглядит следующим образом:

Q = 41 x V ,

Где V — объем отапливаемого помещения в кубометрах.

Полученный четырехзначный результат можно выразить в киловаттах, уменьшив его из расчета 1 кВт = 1000 Вт.

Параметры биметаллических радиаторов

Технические параметры биметаллических радиаторов определяются особенностями их конструкции — в легком алюминиевом корпусе находится стержень из антикоррозионной стали, контактирующий с теплоносителем. Такой симбиоз материалов придает им антикоррозийную стойкость, высокую теплоотдачу и малый вес, что облегчает процесс монтажа.

К недостаткам относятся высокая стоимость и низкая пропускная способность.

Исходя из вышеизложенного, полуметаллические радиаторы можно использовать для частных домов с индивидуальным отоплением, но только биметаллические радиаторы выдерживают агрессивную водную среду центрального отопления.

Конструктивно данные виды отопительных приборов делятся на монолитные и секционные. Первые в два раза превосходят второй тип по сроку службы и в три раза — по рабочему давлению. И, как следствие, по себестоимости.

Практический пример расчета тепловой мощности

Исходные данные:

1. Угловая комната без балкона на втором этаже двухэтажного шлакоблочного оштукатуренного дома в безветренном районе Западной Сибири.
2. Длина помещения 5,30 м Х ширина 4,30 м = площадь 22,79 кв.м.
3. Ширина окна 1,30 м Х высота 1,70 м = площадь 2,21 кв. м.
4. Высота помещения = 2,95 м.

Последовательность расчета:

Площадь помещения в кв.м.:	S = 22,79
Ориентация окна — Юг:	R = 1,0
Количество внешних стен составляет два:	K = 1,2
Насильственность. Внешняя стена — Внешняя стена — Внешняя стена — Стандарт: 1,2
. = 1,0
Минимальная температура — до -35 ° C:	T = 1,3
Высота комнаты — до 3 м:	H = 1.05
UpstaR.	W = 1,0
Рамы — стеклопакеты однокамерные:	G = 1,0
Соотношение площадей окна и комнаты — до 0,1:	Х =
Radiator position — under the windowsill:	Y = 1.0
Radiator Connection — Diagonal:	Z = 1.0
Total (don’t forget to multiply by 100):	Q = 2 986 Вт

Ниже описано, как рассчитать количество секций радиатора и необходимое количество батарей. Он основан на полученных результатах тепловой мощности с учетом размеров предполагаемых мест установки отопительных приборов.

Вне зависимости от результата, в угловых комнатах рекомендуется оборудовать радиаторами не только оконные ниши. Батареи следует устанавливать у «глухих» наружных стен или у углов, подвергающихся наибольшему промерзанию из-за уличного холода.

Как выбрать чугунный радиатор

На какие характеристики радиатора следует обратить внимание при выборе радиаторов? В первую очередь это:

• рабочее давление;
• рабочая температура в системе отопления, для которой рассчитывается теплоотдача;
• теплопередача;
• площадь теплоизлучающей поверхности;

Первый из этих показателей определяет давление теплоносителя (воды), которое может выдержать радиатор. Чем выше этажность здания, тем оно должно быть прочнее. Второй обозначает, с какой температурой теплоноситель подается в радиатор и с какой выходит из него для последующего нагрева. Итак, показатель 90/70 означает, что вода, поступающая в первую секцию батареи, имеет температуру 90 градусов. а на выходе из его последней секции — 70 град. Теплоотдача – это показатель, показывающий, сколько тепла отдает секция радиатора за время остывания воды в ней от температуры на входе (например, 90 градусов) до температуры на выходе (например, 70 градусов).

Отдельного внимания заслуживает форма приобретенного радиатора. Не секрет, что предубеждение к чугунным радиаторам вызвано тем, что при упоминании о них многие вспоминают знакомую с детства «чугунную гармошку» под окном. Ведь обычные «ребристые батареи» имеют маленькую и малоэффективную площадь нагрева (теплоотдачи) — так для сечения привычного радиатора МС 140 этот показатель равен 0,23 кв. м.

Часть тепла поступающего теплоносителя теряется «по пути» от котла отопления до батареи водяного отопления, т.к. для таких систем используются массивные подводящие трубы. Кроме того, для нагрева воды до расчетной температуры 90 градусов. подходят только паровые котлы большой мощности. Поэтому в частных домах система отопления иногда работает в более низком температурном режиме.

Однако современные чугунные радиаторы как по внешнему виду, так и, соответственно, по параметрам могут существенно отличаться от своих предшественников – «гармошек». Сохраняя все достоинства традиционных чугунных батарей, он лишен многих их недостатков. Итак, радиатор минского производства 1К60П-500 собран из плоских пластин, каждая из которых имеет небольшую площадь нагрева (0,116 м) и малую мощность (70 Вт).

Однако собранный из них радиатор, по сути, представляет собой нагревательную панель, которая (в отличие от ребристых батарей) дает широкий направленный тепловой поток. Другие производители также предоставляют широкий выбор таких радиаторов.

Преимущество современных чугунных радиаторов в том, что многие модели позволяют собирать батареи необходимой мощности из отдельных секций.

Радиаторы, реализуемые в сборе (например, Conner, STI Breeze и некоторые другие), формируются из числа секций, предназначенных для помещений различной площади на основании инженерного расчета необходимой тепловой мощности на квадратный метр помещения.

Например, вы можете приобрести один радиатор по 4-6-8-12 секций или два радиатора по 4 (6, 8 секций).

Удельная тепловая мощность батарейных секций

Еще до выполнения общего расчета необходимой теплоотдачи отопительных приборов необходимо решить, какие сборно-разборные батареи из какого материала будут установлены в помещениях.

Выбор должен основываться на характеристиках системы отопления (внутреннее давление, температура теплоносителя). При этом не следует забывать о сильно различающейся стоимости покупаемой продукции.

О том, как правильно рассчитать необходимое количество разных батарей для отопления, пойдет речь далее.

При температуре теплоносителя 70°С стандартные 500 мм секции радиаторов из разнородных материалов имеют неодинаковую удельную теплоотдачу «q».

1. Чугун — q = 160 Вт (удельная мощность одной чугунной секции). Радиаторы из этого металла подходят для любой системы отопления.
2. Сталь — q = 85 Вт . .. Стальные трубчатые радиаторы выдерживают самые суровые условия эксплуатации. Их секции красивы своим металлическим блеском, но обладают наименьшим тепловыделением.
3. Алюминий — q=200 Ватт … Легкие, эстетичные алюминиевые радиаторы следует устанавливать только в автономных системах отопления, в которых давление менее 7 атмосфер. А вот по теплоотдаче их секции не имеют себе равных.
4. Биметалл — q = 180 Ватт … Внутренности биметаллических радиаторов изготовлены из стали, а теплоотводящая поверхность из алюминия. Эти батареи выдерживают все виды давления и температурных условий. Удельная тепловая мощность биметаллических секций также на высоте.

Приведенные значения q достаточно условны и используются для предварительных расчетов. Более точные цифры содержатся в паспортах приобретаемых отопительных приборов.

Галерея изображений

Фото из

Преимущества секционного принципа сборки

Основные правила сборки отопительных приборов

Устаревшие чугунные аккумуляторные секции

Окрашенные порошковой краской секции

Сколько весит1 медный радиатор ВАЗ 2?

Если на старой копейке сдох родной медный радиатор, найти ему замену очень просто и не так дорого, как если взять оригинальный.

Можно смело ставить алюминий для ВАЗ 2103-2106.

Лично я брал себе от производителя LUZAR.

Доработка требует докупки патрубков (квасцы 2106), прямых рук и пары часов свободного времени.

Экономия финансов в 2,5 раза.

Код Лузара LRc 0106

OEM номер: 2106-1301012

Размер сердечника, мм: 450*342*32

Где можно купить

Применяемость для А/М

Торговая марка — LRc — Luzar Radiator Cooler

Мы производим сотни моделей радиаторы охлаждения двигателя для автомобилей. Радиаторы выпускаются практически для любых марок на рынке России, различных модификаций, с различными моторами. Постоянно в разработке десятки новых радиаторов охлаждения — для популярных и новейших автомобилей, которые можно купить в России и СНГ.

Радиатор системы охлаждения Теплообменник, предотвращающий перегрев двигателя во время работы. Радиатор охлаждения рассеивает лишнее. подробнее

Торговая марка — LRc — Luzar Радиатор радиатора

Мы производим сотни моделей радиаторов охлаждения двигателя для автомобилей. Радиаторы выпускаются практически для любых марок на рынке России, различных модификаций, с различными моторами. Постоянно в разработке десятки новых радиаторов охлаждения — для популярных и новейших автомобилей, которые можно купить в России и СНГ.

Радиатор системы охлаждения Теплообменник, предотвращающий перегрев двигателя во время работы. Радиатор охлаждения отводит лишнее тепло от двигателя автомобиля через охлаждающую жидкость, тем самым поддерживая оптимальную температуру 85-100°С (в зависимости от марки автомобиля).

По конструкции радиаторы системы охлаждения от LUZAR

Радиаторы охлаждения LUZAR можно разделить на три типа:

1. Трубчато-пластинчатые, сборные, алюминиевые. Состоит из алюминиевых пластин, через которые проходят алюминиевые трубки, по которым течет теплоноситель. Баки на этих радиаторах сделаны из пластика. Радиаторы охлаждения этого типа применяются для двигателей с небольшой кубатурой — из-за ограниченной теплоотдачи; обладают наилучшей жесткостью и малым весом, а также наименьшей стоимостью.
2. Лента трубчатая несобранная (паяная), алюминий. Гофрированная алюминиевая лента в таком радиаторе расположена между алюминиевыми плоскоовальными трубками. Баки-радиаторы этого типа могут изготавливаться как из пластика (наиболее распространенный), так и из металла (чаще всего используются радиаторы охлаждения грузов). Конструкция неразборных (паяных) алюминиевых радиаторов охлаждения является наиболее универсальной, позволяющей создавать теплообменники с любыми заданными характеристиками. Они имеют малый вес и относительно высокую жесткость, а также оптимальную цену.

Лента трубчатая несобранная (паяная), медно-латунная. Конструкция очень близка к типу 2 — между медными плоскоовальными трубками расположены медные полоски, сложенные в виде «гармошки». При этом баки на таких радиаторах охлаждения используются латунные — с целью повышения общей жесткости конструкции. Медные радиаторы охлаждения — благодаря высокой удельной теплоемкости меди — обладают отличными показателями теплопередачи. Однако из-за высокой мягкости меди радиаторы охлаждения из этого металла вынуждены иметь узкую трубку и большой интервал (шаг) между трубками, что накладывает серьезные ограничения на максимальную эффективность. Также у медных радиаторов самая высокая цена и самая низкая жесткость на кручение, изгиб и внутреннее давление. В связи с этим медные радиаторы «устарели» и постепенно выводятся из употребления.

LUZAR: гарантия и надежность

Мы производим радиаторы по стандартам производителей автомобилей. Каждое изделие проходит испытания избыточным давлением и агрессивной средой, чтобы на этапе производства можно было выявить коррозионные дефекты и протечки.

Продукция LUZAR распространяется через магазины-партнеры, список которых можно найти в разделе «Где купить?» Раздел. В этих же магазинах вы сможете обменять радиатор охлаждения, если обнаружите брак или несовместимость с вашим автомобилем.

На вопросы по производству, упаковке, установке и продаже отвечают наши менеджеры по телефону 8-800-555-8965.

Технические характеристики

Описание товара

Группа по каталогу. Система охлаждения Двигатель

Описание Радиатор

ООО «Оренбургский радиатор» занимается разработкой, внедрением и серийным производством радиаторной продукции, которая используется в производстве тракторов, комбайнов, сельскохозяйственной техники, а также отечественных автомобилей и грузовые автомобили.

Уже среди выпускаемой продукции насчитывается более 500 наименований продукции, пользующейся спросом не только в России, но и за рубежом (в Беларуси, Казахстане, Украине, Польше, Венгрии, Туркменистане, Германии, Чехии, Пакистане и др. .).

automotocity.com

Расчет количества секций радиатора

Сборно-разборные радиаторы из любого материала хороши тем, что отдельные секции можно складывать или убирать для достижения расчетной тепловой мощности.

Для определения необходимого количества «N» секций батарей из выбранного материала следуйте формуле:

N = Q/q ,

Где:

• Q = рассчитанная ранее необходимая тепловая мощность приборов для обогрева помещения,
• q = удельная тепловая мощность отдельной секции батарей, предназначенных для установки.

Рассчитав общее необходимое количество секций радиаторов в помещении, нужно понять, сколько батарей нужно установить. Этот расчет основан на сравнении размеров предполагаемых мест установки отопительных приборов и размеров батарей с учетом подачи.

элементы батареи соединяются ниппелями с разнонаправленной наружной резьбой с помощью радиаторного ключа, при этом в места соединений устанавливаются прокладки

Для предварительных расчетов можно вооружиться данными о ширине секций разных радиаторов :

• чугун = 93 мм,
• алюминий = 80 мм,
• биметалл = 82 мм.

При изготовлении сборно-разборных радиаторов из стальных труб производители не придерживаются определенных стандартов. Если вы хотите поставить такие аккумуляторы, следует подойти к вопросу индивидуально.

Вы также можете воспользоваться нашим бесплатным онлайн калькулятором для расчета количества секций:

Увеличенный радиатор охлаждения — DRIVE2

Всем привет, наконец-то мы воплотили нашу старую идею в металле, а точнее в меди. Увеличенный радиатор охлаждения.

Полный размер

В интернете и просто в личном общении много людей, которые жалуются на нагрев двигателей, особенно в горах. В основном это владельцы автомобилей «автомат» с разными моторами.

Решено начать с изготовления самого большого радиатора с тремя рядами сот (есть вариант с двумя) толщиной 70 мм по сотам (двухрядный имеет толщину 46 мм по сотам)

стандартный алюминий толщиной 35 мм в сотах.

Были опасения, что такая толщина не влезет в стандартный моторный отсек, но как оказалось все влезает, не без усилий конечно.

Ставим этот радиатор на патруль в комплектации с двигателем тд42т и АКПП. Технические данные автомобиля Лифт 2″, шины 35″ м/т, главные пары в редукторах 4.375.

Рассказ в мелких деталях здесь особого смысла не имеет, т.к. для товара будет составлена ​​своего рода инструкция по установке с фото и отправлена ​​тем, кто собирается устанавливать наш товар

Короче, нужно внимательно, без отслаивания, а совсем чуть-чуть, подогните нижние края «брызговиков» (арок) в районе нижней части радиатора, подрежьте диффузор в нескольких местах (если он сохранился) и подрежьте верхнюю и нижние патрубки охлаждения для компенсации толщины радиатора (в случае с двухрядным радиатором все проще).

Также мы провели тесты, повесив датчики температуры на входе и выходе радиатора, чтобы иметь объективную оценку происходящего и понять, стоит ли игра свеч и потраченных денег. И конечно оба взвешивали))). Стандартный радиатор имеет вес 8 кг. Медный 23 кг.

Для начала замерили работу штатного радиатора, затем увеличенного медного.

И так первое фото, это работа штатного радиатора, температура воздуха на улице минус 5

Второе фото, температура медного радиатора, температура наружного воздуха 0, к машине прицеплен прицеп с грузом 400 кг.

Полный размер

Равномерное движение на скорости 60-80 Стандартный радиатор.

Полноразмерный

Плавный ход на скоростях 60-80 Увеличенный радиатор

Полные

www.drive2.ru

Повышение эффективности теплообмена При обогреве помещения радиатором

1 900 наружная стена также интенсивно нагревается в области за радиатором. Это приводит к дополнительным ненужным потерям тепла.

Для повышения эффективности отвода тепла от радиатора предлагается экранировать обогреватель с наружной стены теплоотражающим экраном.

На рынке представлены разнообразные современные теплоизоляционные материалы с фольгированной теплоотражающей поверхностью. Фольга предохраняет подогретый батареей теплый воздух от соприкосновения с холодной стеной и направляет его внутрь помещения.

Для корректной работы границы установленного рефлектора должны превышать размеры излучателя и выступать на 2-3 см с каждой стороны. Зазор между утеплителем и поверхностью теплозащиты должен быть 3-5 см.

Для изготовления теплоотражающего экрана можно посоветовать Изоспан, Пенофол, Алуф. Из купленного рулона вырезается прямоугольник необходимых размеров и закрепляется на стене в месте установки радиатора.

Экран, отражающий тепло обогревателя, лучше всего крепить к стене силиконовым клеем или жидкими гвоздями

Рекомендуется отделить лист утеплителя от наружной стены с небольшим воздушным зазором, например , используя тонкую пластиковую решетку.

Если отражатель соединяется из нескольких кусков изоляционного материала, то стыки со стороны фольги должны быть проклеены металлизированным скотчем.

Радиаторы стальные

Отопительные приборы из стали представлены на рынке в широком ассортименте. Конструктивно они делятся на панельные и трубчатые.

В первом случае панель крепится на стену или на пол. Каждая часть состоит из двух сварных пластин, между которыми циркулирует теплоноситель. Все элементы соединяются точечной сваркой. Такая конструкция значительно увеличивает теплоотдачу. Для увеличения этого показателя несколько панелей соединяются между собой, но в этом случае батарея становится очень тяжелой – радиатор из трех панелей по весу равен чугуну.

Во втором случае конструкция состоит из нижнего и верхнего коллекторов, соединенных друг с другом вертикальными трубами. Один такой элемент может содержать максимум шесть трубок. Для увеличения поверхности радиатора несколько секций можно соединить вместе.

Оба типа являются прочными нагревательными приборами с хорошей теплоотдачей.

Радиаторы трубчатые стальные по конструктивным соображениям могут изготавливаться в виде перегородок, лестничных ограждений, рам зеркал.

Таблица теплоотдачи стальных радиаторов отопления размещена далее в статье.

Сильные и слабые стороны алюминиевых радиаторов

Перечень положительных характеристик алюминиевых батарей:

1. Экономичность.
2. Легкий вес. То, сколько весит алюминиевая батарея, значительно упрощает установку и снятие устройств.
3. Возможность регулировки температуры.
4. Самый высокий КПД среди всех бытовых радиаторных обогревателей.
5. Презентабельный внешний вид, позволяющий использовать алюминиевые радиаторы как в обычных домах, так и в престижных заведениях.

Слабые стороны:

1. Слабость стыковых швов (иногда бывают протечки).
2. Неравномерное распределение тепла: в основном аккумулируется ребристой частью профилей.
3. Слабая конвекционная циркуляция.
4. Малый срок службы. Те же чугунные батареи служат гораздо дольше, чем 15-20 лет.
5. Могут образовываться внутренние газы.
6. Чрезмерная реакционная способность алюминия. Это самый большой недостаток данного типа батарей, из-за которого наличие малейших примесей в теплоносителе может спровоцировать разрушительные процессы на внутренних стенках.
7. Низкая устойчивость к перепадам давления.

Учитывая все эти недостатки, сфера применения алюминиевых радиаторов ограничена автономными системами отопления, которые имеют стабильно низкое давление и химически нейтральный теплоноситель. Что касается установки батарей такого типа в обычных квартирах, то на это есть даже специальный запрет со стороны соответствующих органов.

Радиатор отопления, сравнение нескольких типов

для каждого из них есть определенные условия

1. Секционный чугунный радиатор.
2. Нагревательное устройство из алюминия.
3. Приборы нагревательные биметаллические секционные.

Сравним разные типы отопительных приборов по параметрам, влияющим на их выбор и установку:

• Величина тепловой мощности отопительного прибора.
• При каком рабочем давлении. происходит эффективная работа устройства.
• Требуемое давление для опрессовки секций батареи.
• Занимаемый объем теплоносителя одной секцией.
• Каков вес обогревателя.

Следует отметить, что в процессе сравнения не следует учитывать максимальную температуру теплоносителя; высокий показатель этого значения позволяет использовать данные радиаторы в жилых помещениях.

В городских теплосетях всегда разные параметры рабочего давления теплоносителя, этот показатель необходимо учитывать при выборе радиатора, а также параметры испытательного давления. В загородных домах, в поселках с дачами теплоноситель практически всегда ниже 3 бар. а вот в городах централизованное отопление подается с давлением до 15 бар. Повышенное давление необходимо, так как есть много многоэтажных зданий.

Размеры алюминиевых радиаторов: объем сечения, высота

При построении любой системы отопления используются разные типы радиаторов. Любая система отопления должна проектироваться с учетом количества радиаторов и их внутреннего объема. Каждая секция радиатора имеет определенный объем, и при монтаже системы отопления нужно точно знать количество секций в батарее. От правильного расчета количества секций зависит эффективность и правильная работа системы отопления.

Какие существуют типы радиаторов?

На сегодняшний день наиболее распространены следующие типы радиаторов:

• радиаторы чугунные;
• радиаторы из алюминиевого сплава;
• биметаллические радиаторы.

Разновидности нагревательных батарей

Стандарт

Эти устройства доступны в диапазоне высоты, как правило, от 300 до 750 мм, с самым большим диапазоном длин и конфигураций высотой от 450 до 600 мм в высоту. Длина колеблется от 200 мм до 3 м и более, при наибольшем диапазоне от 450 мм до 2 м в длину.

Панели и конвекторы

Такие радиаторы обычно состоят из одной или двух панелей, но иногда встречаются и 3-панельные. Современные однопанельные радиаторы имеют гофрированную панель, которая образует ряд ребер (называемых «конвекторами»), прикрепленных к задней (обращенной к стене) стороне панели, что увеличивает конвекционную мощность батареи. Они широко известны как «одиночные конвекторы» (SC). Радиаторы, состоящие из двух панелей с ребрами, уложенными друг на друга (с ребрами посередине), известны как радиаторы «двойного конвектора» (DC). Существуют также двойные радиаторы, состоящие из одной оребренной панели и одной неоребренной панели. Радиаторы старого образца состояли из одной или двух панелей без конвекционных ребер.

Традиционный стандартный радиатор имеет швы вверху, по бокам и внизу каждой панели (там, где листы штампованной стали соединяются вместе). В настоящее время большинство шовных батарей продаются с установленными сверху и по бокам декоративными панелями (верхние имеют вентиляционные отверстия для циркуляции воздуха), и такие батареи известны как «компактные». Альтернативный вариант радиатора с верхним швом использует один лист прессованной стали, и этот лист скручивается вместе в верхней части радиатора.

Батареи с низкой температурой поверхности

Конструкция большинства этих радиаторов такова, что их излучающие поверхности имеют относительно низкие температуры при нормальной температуре системы отопления. Их применяют везде, где есть риск ожогов – чаще всего в детских учреждениях, домах престарелых, больницах и больницах.

Дизайнерские батареи

Существует огромный выбор дизайнов радиаторов, которые могут быть более привлекательными для глаз, чем их обычные аналоги. Некоторые дизайнерские батареи доступны в высоких узких конфигурациях, которые могут подходить для помещений, например, с узкими стенами рядом с дверями, где обычные радиаторы не могут обеспечить достаточную мощность при ограниченном доступном пространстве на стене.

Радиаторы-плинтусы

Эти устройства обычно маскируются под плинтуса. Работа этих радиаторов аналогична эффекту «теплого пола», так как глаз пользователя не замечает секций радиаторов на стенах. Установка плинтусов позволяет сэкономить внутреннее пространство помещения.

Полотенцесушители

Эти радиаторы специально разработаны для сушки полотенец, а также для слива ванн и душевых кабин. Однако тепловая мощность полотенцесушителей значительно снижается, когда они накрыты полотенцами, и даже если они не накрыты с полотенцами полотенцесушители способны рассеивать гораздо меньше тепла, чем обычные батареи аналогичного размера. Обычно полотенцесушителей недостаточно для обогрева помещения. Они используются только в относительно небольших и хорошо изолированных ванных комнатах. Некоторые конструкции полотенцесушителей содержат обычный радиатор с вешалками для полотенец сверху, а иногда и по бокам радиатора. Такие устройства обладают лучшей теплоотдачей.

Тепловая мощность радиаторов с разным межосевым расстоянием

Вторая ключевая характеристика биметаллических радиаторов тепловая мощность . По этому параметру определяют, сколько секций радиатора необходимо для эффективного обогрева помещения определенной площади. Данная характеристика биметаллического радиатора напрямую зависит от величины межосевого расстояния :

• 500 мм — тепловая мощность от 170 до 200 Вт.
• 350 мм — от 120 до 140 Вт.
• 300 — от 100 до 145 Вт.
• 200 — около 100 Вт.

Точное значение тепловой мощности зависит от модификации прибора, эта характеристика биметаллического радиатора указывается в техническом паспорте на изделие. Он рассчитывается следующим образом: оценивается количество теплоты, отдаваемое радиатором при температуре рабочей среды +70 градусов Цельсия. Напомним, что в России используется следующий стандарт: для обогрева помещения площадью 10 квадратных метров требуется тепловая мощность 1 кВт .

Для определения необходимого количества секций можно использовать следующую формулу: N = S * 100 / Q где:

• N – оптимальное количество секций.
• S — площадь комнаты.
• Q — индекс паспорта раздела.

Количество теплоносителя в батарее отопления

Правильно подобранный объем теплоносителя в секции позволяет радиатору отопления работать наиболее оптимально. Количество воды в радиаторе влияет не только на работу котла, но и на эффективность всех элементов системы отопления. От правильного расчета объема воды или антифриза зависит также наиболее рациональный подбор остального оборудования, входящего в систему отопления.

Объем охлаждающей жидкости в системе также необходимо знать, чтобы правильно подобрать расширительный бачок. Для домов с центральной системой отопления объем радиаторов не столь важен, а вот для автономных систем отопления объем воды в секциях радиаторов нужно знать доподлинно. Также нужно учитывать объем трубопроводов системы отопления, чтобы котел отопления работал в правильном режиме. Существуют специальные таблицы для расчета внутреннего объема трубопроводов в системе отопления. Нужно только правильно измерить длину труб отопительного контура.

Сегодня наиболее востребованы радиаторы из биметалла и алюминиевого сплава. Биметаллическая радиаторная секция высотой 300 миллиметров имеет внутренний объем 0,3 л/м, а секция высотой 500 миллиметров имеет объем 0,39 л/м. Такие же показатели у секции радиатора из алюминиевого сплава.

Также до сих пор используются чугунные радиаторы. Импортная чугунная секция высотой 300 миллиметров имеет внутренний объем 0,5 л/м, а такая же секция высотой 500 мм имеет уже внутренний объем 0,6 л/м. Чугунные батареи отечественного производства высотой 300 мм имеют внутренний объем 3 л/м, а секция высотой 500 мм имеет объем 4 л/м.

Вода или антифриз

В качестве теплоносителя чаще всего используется обычная вода, но также применяются антифриз и дистиллят. Антифриз используется только в том случае, если место жительства не постоянное. Антифриз необходим, когда система отопления зимой не работает. Использование антифриза в качестве теплоносителя намного дороже, чем использование обычной воды. Чтобы не тратить лишние деньги при использовании антифриза в качестве теплоносителя, необходимо точно знать объем системы отопления. Следует подсчитать количество секций радиаторов и рассчитать объем радиаторов по вышеуказанным параметрам. Объем трубопровода определяется с помощью специальной таблицы. Но для этого сначала нужно обычной рулеткой измерить длину труб.

В конце расчетов объемы трубопроводов и объемы радиаторов отопления складываются, и уже на основании этих данных закупается необходимое количество антифриза. Также эти данные пригодятся для определения количества воды, которое будет использовано в системе отопления. Эта информация позволит максимально гибко настроить котёл, а также другие элементы отопительного контура.

Что такое биметаллический радиатор

Несмотря на большой ассортимент батарей отопления, современные биметаллические радиаторы сейчас пользуются большой популярностью, благодаря своим преимуществам. Для начала рассмотрим, что это за устройство.

Устройство

Конструкция может быть цельной или сборной, состоящей из двух металлов. Все изделия делятся на 2 группы в зависимости от используемых материалов: сталь и алюминий, медь и алюминий.

Отопительный прибор первого типа имеет следующую конструкцию: стальная труба с горизонтальными коллекторами и вертикальными колоннами, с закрепленным алюминиевым радиатором. Поскольку теплоносителю приходится контактировать только со сталью, максимальная температура в таких батареях не превышает +110°С, а допустимое давление должно быть не более 40 бар. Каждое соединение надежно герметизировано, чтобы свести к минимуму вероятность протечки. Нагреватель всегда можно увеличить, так как допустимо наращивание дополнительных секций.

Каждая секция имеет трубчатый стальной сердечник, по которому транспортируется теплоноситель. Сердцевина представляет собой 2 трубки, соединенные тонкой колонкой. Имеют резьбу, необходимую для соединения секций. Алюминиевый теплообменник имеет довольно сложную форму и множество конвекционных воздуховодов.

Аккумуляторы из алюминия и меди имеют цельную конструкцию. В алюминиевом корпусе находится медная катушка, для изготовления которой используется метод пайки. Он способен выдерживать рабочее давление до 50 бар. В таких аккумуляторах теплоноситель будет контактировать с медью. Этот металл имеет более высокую теплопроводность, чем сталь, кроме того, он не боится отложений, так как внутренняя поверхность трубы практически не имеет шероховатостей. Это дает возможность использовать любой теплоноситель, не только воду.

Биметаллическая батарея имеет уникальную конструкцию, позволяющую уменьшить вес и повысить теплопроводность. Благодаря небольшому весу установку таких радиаторов можно проводить даже на стены из гипсокартона. На внешней поверхности предусмотрен специальный защитный слой, повышающий устойчивость изделия к механическим и химическим повреждениям. Короче говоря, дизайн сочетает в себе достоинства двух разных металлов.

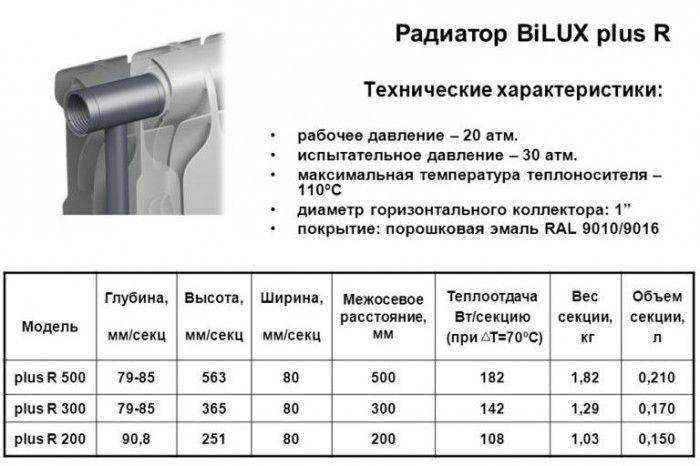

Технические характеристики

Современные отопительные приборы легкие, надежные и отлично проводят тепловую энергию. Благодаря металлической поверхности изделия легко впитывают тепло и отдают его окружающему пространству, быстро его прогревая.

Прежде чем выбрать такие радиаторы, необходимо ознакомиться с их техническими характеристиками. Это позволит вам принять правильное решение при организации отопления вашего дома. Любая батарея должна быть прочной, чтобы с легкостью поддерживать давление в системе. И в этом плане на первое место выходят биметаллические радиаторы: максимально допустимый порог давления составляет 50 бар. В среднем срок их службы достигает 20 лет. Они необычайно прочны и имеют современный элегантный дизайн.

При межосевом расстоянии 500 мм система показывает высокую теплоотдачу: тепловая мощность варьируется от 170 до 190 Вт. Поскольку теплоноситель должен соприкасаться со сталью, а не с алюминием, максимально допустимое рабочее давление увеличивается .

Следует отметить, что в системах этот показатель редко превышает 15 бар. Тем не менее, биметаллические радиаторы служат своеобразным гарантом качества, так как лучше всего устойчивы к гидроударам. И покупатель ценит эту надежность.

За счет малого диаметра каналов в радиаторах объем теплоносителя легко уменьшается в 2-3 раза. Это позволяет батареям быстрее реагировать на команды термостата – процесс обогрева станет еще более комфортным.

Преимущества

По сравнению с популярными традиционными решениями, выпускаемые биметаллические радиаторы обладают массой положительных качеств.

Ключевые преимущества отопительного оборудования.

1. Долгий срок службы … Объясняется качественной сборкой и применением в конструкции двух разных металлов.
2. Высокий индекс прочности . Это преимущество было достигнуто за счет использования стального сердечника, который не только отлично противостоит высокому давлению, но и не боится гидравлических ударов, возможных в системе отопления. Схемы подключения бывают разные, но эту работу следует доверить специалистам.
3. Хорошая теплоотдача … Тепло быстро распространится по комнате, ведь внешний корпус устройства выполнен из алюминия. Даже стандартная модель способна рассеивать тепло 190 Вт, что больше возможностей одноэлементного излучателя.
4. Коррозионностойкий … Охлаждающая жидкость контактирует со сталью, которая не боится коррозионных процессов, благодаря чему продлевается срок службы.
5. Быстрая реакция на термостат … Биметаллические устройства имеют меньший объем теплоносителя, что позволяет термостату быстрее реагировать на изменение настроек.
6. Привлекательный дизайн … Алюминий, как металл, легко поддается литью, поэтому из него делают самые разнообразные конструкции, подходящие для любого интерьера.

Биметаллические батареи имеют множество преимуществ, но идеального материала просто не существует.

недостатки

Прежде чем выбирать такие аккумуляторы, необходимо ознакомиться с их слабыми местами.

Что касается недостатков, то их немного:

• высокая цена … Это если сравнивать с более традиционными решениями. Но следует отметить, что биметалл — прочный и долговечный материал, поэтому такая покупка — долгосрочное вложение;
• дешевые модели не защищены от коррозии. Со временем на них нападает ржавчина, портящая качество и сокращающая срок службы.

Как видите недостатков практически нет. И если вы сделаете выбор один раз правильно, трудностей больше не будет.

Цены на разные модели биметаллических радиаторов отопления

биметаллические радиаторы отопления

Средние данные

Если по какой-то причине пользователь не может определить точный объем воды или антифриза в радиаторах отопления, то можно усредненные данные использовать те, которые применимы к определенным типам радиаторов отопления. Если, скажем, взять панельный радиатор 22 или 11 типа, то на каждые 10 см этого отопительного прибора будет приходиться 0,5-0,25 л теплоносителя.

Если нужно определить «на глаз» объем секции чугунного радиатора, то для советских образцов объем будет колебаться от 1,11 до 1,45 л воды или антифриза. Если в системе отопления используются импортные чугунные секции, то такая секция имеет вместимость от 0,12 до 0,15 л воды или антифриза.

Есть еще один способ определения внутреннего объема секции радиатора — нижние горловины закрыть, а воду или антифриз залить в секцию через верхние — доверху. Но это не всегда работает, так как радиаторы из алюминиевого сплава имеют довольно сложную внутреннюю структуру. В такой конструкции не так просто удалить воздух из всех внутренних полостей, поэтому этот способ измерения внутреннего объема для алюминиевых радиаторов нельзя считать точным.

Правильный расчет

Также нужно учитывать тот факт, что в теплообменнике котла отопления также находится некоторое количество теплоносителя. Теплообменник настенного котла отопления вмещает от 3 до 6 литров воды, а приборов напольного отопления от 9 до 30 литров.

Выяснив наверняка внутренний объем всех радиаторов отопления, трубопроводов и теплообменника, можно переходить к подбору расширительного бачка. Этот элемент системы отопления очень важен, так как от него зависит поддержание оптимального давления в контуре отопления.

Как рассчитать количество секций

Исходя из санитарных норм, на 1 квадратный метр помещения требуется 100 Вт мощности. Расчет следующий: считается площадь жилья – длина умножается на ширину. Полученную цифру умножают на 100 Вт и делят на теплоотдачу одной секции.

Например, возьмем комнату 3 на 4 метра. Рассчитать можно по приведенной выше формуле: К = 3×4×100/200 = 6. Здесь цифра 200 – это коэффициент теплопередачи одной секции.

Расчет секций биметаллических радиаторов отопления по площади более точный. Расчеты те же, только исходные данные – теплопроизводительность на 1 м³.
