Расчет дымохода для дровяной печи

Главная страница
Наш блог
Как правильно рассчитать дымоход для печи

Несмотря на то, что на сегодняшний день существует большой выбор самых разнообразных котлов, многие предпочитают им печи, ведь основное преимущество подобных отопительных систем — это минимальные затраты для обогрева помещения. Но, как и любое отопительное оборудование печь требует обеспечения надежной и безопасной системы дымоотведения.

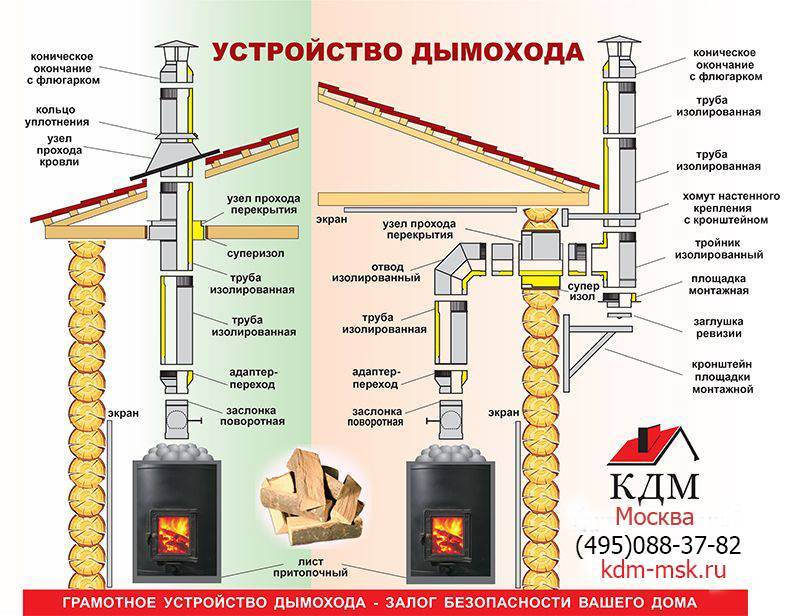

Расчет дымохода для дровяной печи

Расчет дымохода для печи производится с учетом двух важных показателей — высоты и сечения трубы, значение которых будет напрямую зависеть друг от друга.

Правильный расчет дымоходного отверстия — это залог эффективности всей дымоходной системы, а оптимальная высота конструкции позволит сохранить естественную тягу, что очень важно. Расчет диаметра трубы дымохода для печи требует принять во внимание геометрическую форму. Как правило, дымоотводящие системы не оснащают квадратным или прямоугольным выходом, потому как сажевые отложения задерживаются в каналах и требуют постоянной очистки. Круглое сечение позволит системе функционировать по всем законам аэродинамики и предотвратит скопление большого количества конденсата. Площадь сечения дымового канала определяется расчетным путем — на каждые 10 м² отапливаемой площади приходится 1 кВт мощности отопительного аппарата. Сечение всех каналов должно быть рассчитано как при слиянии, так и при разделении. Размер стоит выбирать не меньше выходного патрубка теплогенерирующего аппарата.

Помните, что не рекомендуется применять трубы с большим или меньшим размером из-за высокого риска разгерметизации.

Способы расчета диаметра

Существует несколько способов расчета.

Для определения диаметра точным методом необходимо знать характеристики топлива и печи, скорость выхода дымовых газов, количество используемого топлива, форму сечения, количество поворотов. Такой способ расчета лучше оставить для профессионалов, так как он достаточно сложен и требует понимания формул. Также существует шведский метод расчета, он основан на отношении площади сечения дымового канала к площади топочной камеры. Полученный результат переводят в проценты и при помощи специального графика определяют диаметр.

Помните, что в инструкции к отопительному прибору всегда указываются оптимальные параметры и соотношения размеров трубы для данной конкретной модели печи, которыми вы можете руководствоваться при выборе.

Для того, чтобы обезопасить себя от пожара, эффекта обратной тяги и других нежелательных ситуаций расчеты должны проводится в соответствии с нормами и правилами, вот несколько из них.

Минимальная высота дымовой трубы должна быть не менее 5 м.
На плоской кровле высота должна быть не менее 0,5 м.
Горизонтальные участки не должны превышать 1 м

Ширина топки печи

Как правило, топочные отверстия на печи варьируются от 25 до 40 см. Эти значения подходят для большинства бытовых печей, имеющих среднюю мощность. Помните, что ширина топки не должна превышать ширину топочной дверцы.

Компания «Феникс» предоставляет широкий выбор дымоходов и комплектующих деталей, гарантирует качество и надежность своей продукции. Специалисты фирмы всегда готовы помочь вам, чтобы вы смогли подобрать дымоход в соответствии с вашими потребностями.

Новые публикации

10 мар 2023, 10:20

Лед намерзает на дымоходе – что делать?

Лед, появляющийся на дымоходе во время зимних морозов — проблема, с которой сталкиваются чаще всего владельцы домов. ..

читать подробнее

03 мар 2023, 10:18

Как закрепить дымоход

Монтаж дымоотводящей трассы – не менее ответственная задача, чем их расчет и проектирование

читать подробнее

28 фев 2023, 10:17

Защита дымохода на крыше от снега

При проектировании крыши и организации систем отведения дыма большое внимание уделяется выбору самих конструкций

читать подробнее

25 фев 2023, 10:16

Замерз дымоход

Сбои в работе отопительных котлов – одна из самых распространенных причин нарушения работы систем отопления

читать подробнее

Расчет дымохода: размеры, высота над крышей

Ошибки, допущенные при строительстве дымохода в доме или в помещении бани, в итоге могут привести к серьезным последствиям. Поэтому так важно при строительстве соблюдать все требования и нормы.

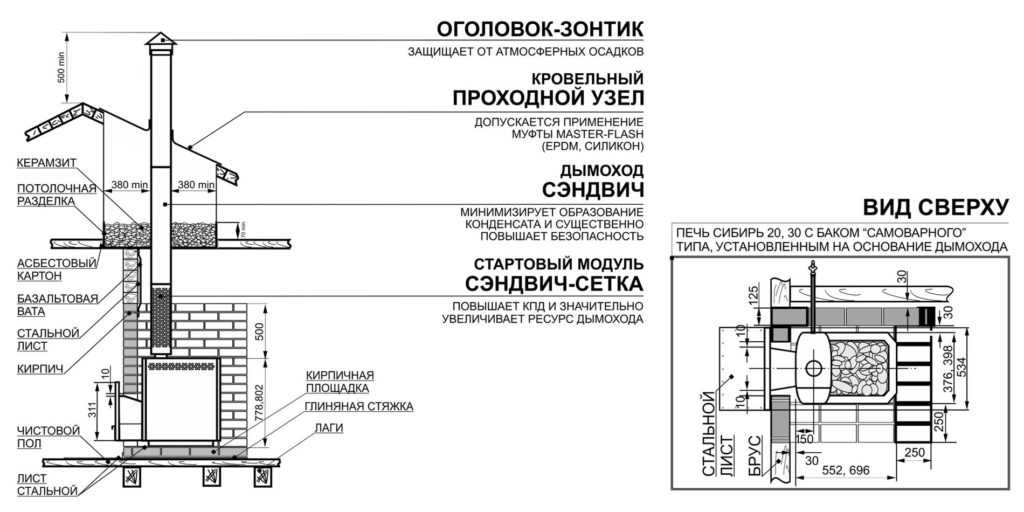

Дымоход

Неправильное проектирование может стать причиной серьезных финансовых потерь, вызванных необходимостью переделки. Это может спровоцировать пожар или серьезное отравление продуктами сгорания. Поэтому первым этапом строительства является расчет дымохода.

Содержание

Дымоход — основополагающая проектирования

Сегодня мы поговорим о том, как правильно рассчитать дымоход.

Проектируя и строя дымоход для дома или бани, важно правильно выбрать материал, из которого он будет построен (см. Трубы для дымохода). Необходимо точно знать, какое топливо будет использоваться в отопительных приборах. Ведь дымоходные трубы, предназначенные для работы с одним видом топлива, совершенно не подходят при работе с другим.

Как пример — кирпичный дымоход. Кирпичные трубы прекрасно работают с дровяным топливом, но совершенно не подходят для работы с обогревательными приборами, работающими на газе.

Важным является правильный выбор высоты и диаметра дымохода, его сечение. Неправильный выбор одного из этих параметров как минимум отразиться на качестве тяги и на КПД обогревательной системы, а как максимум может привести к печальным последствиям. Разберемся, как рассчитать высоту дымохода.
Если с дымоходом используется один обогревательный прибор, вопрос можно решить простым просмотром технической документации, предоставленной заводом-изготовителем. А вот когда в одну дымоотводящую систему подключено одновременно несколько различных тепловых приборов, то для того чтобы рассчитать дымоход, необходимы твердые знания термодинамики, свойства материалов и многое другое. То есть потребуется профессиональный инженерный расчет, даже если строится дымоход не для жилых помещений, а для бани.

Поэтому самодеятельность в таком вопросе может дорого обойтись нерадивому «проектировщику».

Универсальный дымоход — реальность и миф

Как уже ранее говорилось, основой любого дымохода является материал, из которого он изготовлен. Многие производители современных дымоходных систем зачастую рекламируют свои дымоходные трубы, как универсальные, способные к эксплуатации при любых условиях, с любым видом топлива. Мы можем сказать совершенно точно — таких систем не существует.

Есть, конечно, дымоходные системы, неплохо работающие в тех или иных вариантах подключения и на различном топливе. Но стоит понимать, что неплохо работающие — это еще не значит, что они отвечают всем параметрам, отличающим качественный дымоход от просто дымохода.

Внутреннее сечение дымохода — какое лучше

Оптимальной формой дымохода является цилиндр. При работе дымохода нагревание стенок происходит не совсем равномерно. Из-за этого продукты сгорания движутся в дымоходе вверх с закручиванием по центральной оси.

Естественно, цилиндр для этого является самой приемлемой формой, если мы хотим получить сильную тягу.

Если используются прямоугольные трубы, то в углах, образуются завихрения, препятствующие нормальной тяге. Но оговоримся, завихрения образуются, прежде всего, от самой скорости тяги. Таким образом, чем больше скорость тяги, тем больше завихрения и тем большее сопротивление нормальному процессу движения газов в прямоугольной трубе.
Из этого становится понятным, что прямоугольный дымоход можно с успехом применять с тепловыми приборами, не требующими большой тяги. На работе каминов и печей, работающих на дровах, это сказывается только положительно, подойдет такой вариант и при строительстве дровяной бани.
К примеру, если дымообороты в печи или камине недостаточно правильно устроены, прямоугольный дымоход значительно сэкономит тепло, в отличие от дымохода с круглым сечением, из которого оно, что называется, «вылетит в трубу».
Что касается котлов нового поколения, тут лучше использовать трубы цилиндрического типа. Обычно такие котлы работают по принципу: стоп-старт.
Основная экономия при использовании данных котлов зависит от скорости прогрева системы отопления. Чем быстрее система прогреется до нужной температуры, тем быстрее котел отключится и перейдет в режим ожидания и, соответственно, экономии.
Чтобы котел быстрее прогрелся, ему, помимо топлива, необходим хороший приток свежего воздуха. Приток воздуха создается за счет тяги, соответственно, чем больше тяга, тем лучше работает котел и быстрее прогревается система отопления (см. Как улучшить тягу).

Соответственно, оптимальным вариантом для таких котлов будет цилиндрический дымоход.

Каким должен быть внутренний диаметр дымохода?

Многие задаются вопросом, как рассчитать диаметр дымохода для различных отопительных приборов. Тут можно сказать следующее — читайте инструкции заводов-изготовителей. Если инструкция отсутствует, можно воспользоваться данной рекомендацией:

Сечение дымоходов

Наш совет: расчет диаметра дымохода для камина с открытой топкой или для дровяной печи бани делается следующим образом. Составляется соотношение 1:10, по отношению к топке. Это распространяется на трубы цилиндрического типа.
Расчет сечения дымохода квадратного типа определяется пропорционально размеру топки 1:1,5. Диаметр трубы для дымохода печи не должен быть меньше диаметра поддувала.
Если теплоотдача составляет менее 300 ккал/час, сечение должно составлять 140×140 мм, не менее. Правильный выбор диаметра дымохода — залог успешной работы отопительной системы в целом.

Высота дымохода — расчет и реальность

Но если с сечением дымохода разобрались, возникает следующий вопрос — какова должна быть его высота?

Однозначного ответа здесь тоже нет. Чтобы понять, каким образом рассчитать правильную высоту дымохода, необходимо учесть многие факторы.

Теплый воздух стремится вверх. Выходя за пределы дымохода, он остывает. Соответственно, чем дольше воздух находится в дымоходе, тем температура его выше. Значит, большее количество воздуха будет стремиться вверх, создавая тягу.

Следовательно, чем больший объем дымохода, тем больше теплого воздуха, стремящегося вверх и тем больше величина тяги. Но ведь объем дымохода увеличивается не только за счет его высоты, но и за счет размера внутреннего сечения.

Предположим, в помещении бани имеется цилиндрический дымоход высотой 5 м. Чтобы получить максимальные значения тяги, мы увеличили его внутренний диаметр. Согласно вышесказанному, объем теплого воздуха в дымоходе увеличился, и должна увеличиться тяга.

А вот и нет. Из-за большого внутреннего диаметра происходит быстрое остывание продуктов сгорания.

Это как горячий чай из чашки перелить в блюдце. На стенках дымохода образуется конденсат, препятствующий нормальному дымооттоку. Как итог — потеря тяги.

Давайте уменьшим внутренний диаметр дымохода и увеличим его высоту. По логике, объем теплого воздуха увеличивается, он медленнее остывает, и тяга должна быть хорошей.

Действительно, тяга будет хорошей. И даже слишком. Сильная тяга будет буквально выкидывать ваши деньги на ветер. Сильный приток свежего, холодного воздуха в топку котла снизит эффективность отопительного прибора, ему потребуется больше времени на прогрев системы отопления, а значит, котел затратит больше топлива. В итоге об экономии можно будет только мечтать.

Если же высота дымохода будет слишком большой, а внутренний диаметр слишком маленьким, тяга может ухудшиться. Происходит это за счет аэродинамического сопротивления в трубе дымохода. В итоге угарные газы будут попадать в помещение.

Вот вам пример неправильного расчета при проектировании и строительстве дымоходов.

Схема расчёта высоты дымохода также трактуется некоторыми правилами и техническими характеристиками материалов и самого здания.
Рассчитать высоту трубы дымохода можно с помощью имеющихся специальных программ. Если труба дымохода ниже или на уровне конька, на выходе будет образовываться завихрение, а это плохо.
Высота дымохода над кровлей должна быть в строго установленных параметрах.
Высота дымохода над коньком напрямую зависит от расстояния, на котором дымоход находится относительно вертикальной линии конька. Если дымоход находится на расстоянии менее 1,5 м, минимальная высота дымохода над коньком должна составлять 500 мм.
Соответственно, если дальше от вертикальной линии конька, высота его корректируется. На расстоянии 1,5-3 м дымоход может быть на одном уровне с коньком.

Справка — в любом случае минимальная высота дымохода над скатом крыши бани или другого помещения не должна быть менее 500 мм.
Высота дымохода над кровлей

Высота трубы дымохода над крышей рассчитывается индивидуально. Расчет высоты дымохода производится с учетом различных параметров:

угла ската крыши;
толщины кровли;
расстояния от вертикальной оси конька.

Справка: расчет высоты дымохода не учитывает высоту прикрываемого дымоход зонтика.

Дымоход коллективный: правильное подключение

Размеры дымохода, используемого одновременного для нескольких отопительных приборов — отдельная тема для разговора.

Если необходимо дымоотведение от ряда отопительных приборов, то расчет дымохода производится с учетом всех отопительных приборов, используемых в системе, их типа, мощности, потребляемого топлива.

К примеру, в доме при едином дымоходе устанавливается несколько отопительных приборов, котел общей системы отопления и камин.
Сразу становится понятным, что перед нами совершенно разные системы. Диаметр дымохода камина совершенно не соответствует диаметру дымохода котла.
Как правило, камины работают на дровяном топливе, а котлы обогревательной системы дома — на природном газе.

Можно ли совместить эти 2 совершенно разные системы? Можно. Более того, при правильном размещении отопительных приборов они не только не создадут проблем, но и будут дополнять друг друга.

Как это происходит?

Как итог:

неправильная работа отопительных приборов;
попадание угарных газов внутрь помещения.

Это уже опасно для жизни. Отравление угарными газами зачастую приводит к летальному исходу.

Двухходовый дымоход — решение вопроса

Как же решить данный вопрос?

Наш совет — используйте двухходовой дымоход.

Преимущество двухходового дымохода:

Двухходовой дымоход. Рис.2

возможность использования различных тепловых приборов одновременно и по отдельности в одном дымоходе;
стабильная работа каждого прибора;
экономия при строительстве и монтаже;
экономия пространства.

Монтируя такой дымоход, необходимо соблюсти все условия для правильной работы каждого прибора. Если камин сможет прекрасно функционировать с кирпичным дымоходом, то для котла необходимо выполнить гильзовку. Это предохранит кирпич от щелочного воздействия конденсата.

Перед тем как браться за установку и монтаж дымохода для нескольких систем, ознакомьтесь с параметрами работы каждого отопительного прибора. Лучшим решением будет приобретение специального двухходового дымохода промышленного изготовления. Так вы убережете себя от возможных ошибок при проектировании. Даже для опытного специалиста подключение различного типа отопительных приборов в один дымоход является сложной задачей.

Серьезное инженерное решение

Расчет дымоходов для дома или бани является сложной инженерной задачей. Если вы не специалист и у вас возник вопрос, как рассчитать дымоход для своего жилья, воспользуйтесь специальными программами, в которых вам проще сделать правильный расчет — будь то высота, сечение или длина дымохода.

Для того чтобы произвести правильные расчеты, необходимо знать структуру и физические свойства материалов, термодинамику, аэродинамику.

Если вы не планируете в дальнейшем связать свою жизнь со строительством и проектированием дымоходов, обратитесь к специалистам. Ведь от правильной работы дымохода зависит уют вашего дома, безопасность и, главное, здоровье, а иногда и жизнь — ваша и ваших близких.

Как вам статья?

Алексей Петрович

Задать вопрос

расчет длины трубы дровяной печи и дымохода

15 июля 2011 г.

какая длина трубы нужна для декоратора диаметром 6 дюймов Потолочная установка одинарной печной трубы и двойной трубы дымохода ?
похоже место выхода дымохода из крыши находится с другой стороны вершины
вот размеры:
1.per englander 17”VL instrux «Нам требуется минимальная высота дымохода 15,0 футов.» englanderstoves.com/manuals/17-VL.pdf
2. Размер трубы = 6 дюймов
3. Труба одностенной печи
4. Высота печи Englisher (от дна печи до места, где труба соединяется с печью) = 31,75 дюйма
5. высота помещения = 90 дюймов
6. Высота от плиты до потолка = ~ 58,25 дюйма
7. (как точно измерить высоту чердака от потолка до крыши — я достал изоляцию до пола чердака и протянул до верха чердака, где будет проходить дымоход, и кажется, что это ~ 59″
8..Уклон потолка = плоский
9.Уклон крыши = 5/12
10. от потолка до пола, под которым будет располагаться очаг= 92€

спасибо

15 июля 2011 г.

привет всем,
какой длины трубы необходимы для потолочной установки декоратора диаметром 6 дюймов с одинарной печной трубой и двойной дымоходной трубой? размеры:
1. согласно инструкции englander 17″VL «Нам требуется минимальная высота дымохода 15,0 футов». 4. Высота английской печи (от низа плиты до места, где труба соединяется с плитой) = 31,75 дюйма
5. Высота помещения = 90 дюймов
6. Высота от плиты до потолка = ~ 58,25 дюйма
7.
(Как точно измерить высоту чердака от потолка до крыши — я достал изоляцию до пола чердака и натянул до верха чердака, через который будет проходить дымоход, и кажется, что он ~ 59 дюймов
8..Уклон потолка = плоский
9.Уклон крыши = 5/12
10.от потолка до пола под местом, где будет очаг locationr= 92€
спасибо
Нажмите, чтобы развернуть…
Ваш главный водитель — минимум 15 футов.
Ваш модификатор — минимум 3 фута над крышей и 2 фута выше 10 футов по горизонтали. Если на высоте 50 дюймов по вертикали от крыши вы ударились о крышу на расстоянии 10 футов, вам нужно добавить 2 фута.0029
Вы знаете, что у вас 58 дюймов от плиты до потолка.
С потолка начинается дымоход класса А.
Для 15 футов вы просто вычитаете 58 дюймов внутренней трубы печи из 15 футов, чтобы определить минимальное значение. Класс А нужно получить с общей высотой дымохода.
15′ = 180″- 58″ = 122″
122″/12″=10′
Ответ.. 10 футов класса А.
Вы только что познакомились с главным водителем.
Давайте посмотрим на клиренс крыши править сейчас….
Шаг 5/12 составляет около 30 градусов. Это означает, что крыша поднимается на 5 дюймов на каждый фут по горизонтали. Правило: минимум 3 фута над крышей и 2 фута выше 10 по горизонтали. в предоставленных вами данных отсутствует тип крыши.Стандартная двускатная крыша?Только одна крыша?

Если да, то шаг 5/12 даст вам 50 дюймов высоты, чтобы получить 10 футов по горизонтали.
Помните 5/ 12 шагов, на каждые 5 дюймов, которые вы поднимаете прямо вверх, крыша становится на 1 фут дальше, поэтому 5 x 10 = 50 дюймов в высоту.
Затем прибавьте 2 фута
50 дюймов + 24 дюйма = 74 дюйма
Теперь вы знаете, что 74 дюйма — это то, на сколько вам нужно выступать через линию крыши, чтобы соответствовать горизонтальному правилу, если при 50 дюймах крыша находится на расстоянии 10 футов по горизонтали. самолет.
Это легко соответствует минимальной высоте 3 фута над крышей.
У вас 59 дюймов под крышей.
59 + 50 = 109 дюймов, у вас уже 122 дюйма, так что вы хороши с 10 футами класса А. в значительной степени отрицается, и в конечном итоге вы смотрите на минимум 3 фута и 15 футов в целом.
Пусть эксперты проверят мою математику, прежде чем двигаться дальше.

Майк

15 июля 2011 г.

При измерении помните правило 10-3-2: Дымоходы должны выступать не менее чем на три фута над самой высокой точкой, где они проходят через крышу здания, и не менее чем на два фута выше любой части здания в пределах десяти футов .
Также обратите внимание, что обычно рекомендуется превышать минимальную высоту даже на фут или два для лучшей осадки в межсезонье. Если длина трубы составляет 5 футов и более, ее необходимо закреплять через каждые 5 футов над крышей.
Спасибо за ответы. После последних 2 месяцев исследований и планирования сегодня я, наконец, закончил установку дымохода. У меня всего 10 футов дымохода класса А. Прежде чем приступить к проекту, мне казалось, что у меня будет около 5 1/2 футов дымохода, продолжающего линию крыши, и на всякий случай я заказал универсальный комплект растяжек для крыши в Selkirk. С момента сегодняшней установки у меня на самом деле 54 дюйма дымохода, измеренного от верхнего склона, 60 дюймов с дождевиком. Нужно ли устанавливать опору крыши? Я не хочу устанавливать опору крыши, если мне это не нужно.
Спасибо
Я бы учитывал, где вы живете, и погоду. Несмотря на то, что вы находитесь на несколько дюймов ниже правила поддержки, вы находитесь на пороге. Лучше быть в безопасности, чем постоянно сомневаться. Учитывайте силы ветра. Дымоход может издавать скрипучие звуки и/или уплотнение на воротнике может отделиться от движения. Вы можете сделать нам фотографию? Я хочу посмотреть, где швы.
В наш дом попали прямые выстрелы с севера до Аляски. Так что я помню порывы ветра со скоростью 100 миль в час, которые разрушили мост Худ-Канал. Но ты выглядишь в лучшей форме. Тем не менее, нет ничего плохого в том, чтобы поставить скобу. Позже, если вы обнаружите, что хотите установить еще пару футов после сжигания в этом сезоне, все будет готово.
Хорошая работа. Я устанавливаю на него комплект поддержки. Может быть, не столько для структурной поддержки, сколько для предотвращения движения, которое может со временем нарушить печать вашего герметика. Вы даже можете услышать шум, когда дымоход слегка покачивается. Эти накладки не так плотно прилегают к дымоходу и сами по себе гибки.
Недавно я построил дровяную печь для гаража друга, и у меня возникли проблемы с заполнением гаража дымом, где он не работает должным образом. Он был построен с использованием старого чана. Это 30 дюймов в диаметре и от 5 до 6 футов в высоту. У него 6-дюймовый дымоход, идущий прямо вверх от вершины, затем к 45-дюймовому через стену, а затем обратно вверх. Разве 6 дюймов мало? Будем признательны за любую помощь, спасибо.
Это много топки для 6 дюймов, большинство топок этого размера работают как минимум на 8 дюймах. Похоже, ваша тяга страдает, если вы получаете утечку дыма. Я бы попробовал удлинить твою трубу еще на пару футов и посмотреть, поможет ли это.
Это много топки для 6 дюймов, большинство из этого размера работают как минимум на 8 дюймов, похоже, ваша тяга страдает, если вы получаете утечку дыма. Я бы попробовал удлинить твою трубу еще на пару футов и посмотреть, поможет ли это.
1/4″ — это много стали, которую нужно нагреть. По моему опыту строительства ям для барбекю из тяжелой стали, требуется много тепла, чтобы удалить влагу и нагреть сталь до температуры. если в этом гараже не поддерживается температура и дайте полностью остыть, внутри этой системы может быть значительный конденсат. Вы можете развести небольшой горячий огонь прямо под дымоходом? Я предполагаю, что это верхнее вентиляционное отверстие без перегородок. Думайте о пути наименьшего сопротивления, пока вся эта сталь не достигнет 200 градусов или выше. Я я бы подумал, что это будет похоже на ракетную печь, когда нагреется, может быть, выложу несколько фотографий печи и дымохода.0029
