Калькулятор водосточной системы ☛ СТэП

Наименование Количество Ед. измерения

В строительстве стандартно различают два типа водостока: неорганизованный и организованный. Первый тип предполагает, что дождевая вода будет стекать по наклонным плоскостям крыши на землю или отмостку фундамента.Достоинство такого неорганизованного водостока всего одно — он дешевле, и делать для него специально ничего не требуется. Не устанавливается при этом сливные трубы, желоба или водосборные воронки. Взамен получаем комплекс разрушающих постройку воздействий:

  • Дождевые потоки с крыши форсируют разрушение стен, отмостки, цоколя;
  • Влажный фундамент приходит в негодность быстрее сухого;
  • Подвалы и погреба затапливаются.

Организованный водосток специально проектируется и устанавливается для сбора и отвода дождевых и талых вод. Конструктивно это комплект полукруглых в сечении желобов, труб, кронштейнов, соединителей и переходников, по которым все осадки с кровли отводятся в предусмотренные места водоотвода или водосбора.

Главное предназначение организованного водостока в том, что он сводит к минимуму разрушающее воздействие воды на несущие и декоративные элементы сооружения, что продлевает срок службы строения и снижает затраты на ремонт дома.

Современная красивая водосточная система выполняет и эстетическую функцию, формируя визуальный переход от стен к крыше, завершая внешний вид. Посмотрим, какие задачи решает расчёт организованной водосточной системы на калькуляторе онлайн.

Обратите внимание, что многие онлайн калькуляторы выдают лишь примерные результаты при минимуме входных данных. Подобный расчёт водостока применим только на этапе проектирования в момент выбора системы водоотведения и определения сметы затрат. Окончательный расчет должен сделать специалист строительного профиля.

Рассмотрим характерные особенности организованной водосточной системы.

Главная характеристика – это её пропускная способность, то есть количество воды в единицу времени, которое она способна собрать с кровли и доставить к дренажной системе. Поэтому при выборе системы водоотведения в первую очередь учитываются интенсивность региональных осадков и площадь крыши. Если этим пренебречь, то водосток просто не справится со всем объёмом воды.

Также нагрузка на желоба зависит от угла наклона скатов крыши: чем круче скат, тем больше скорость и сила удара воды о желоб при смене направления потока.

Если кровельный материал — металлочерепица или профилированный лист, то водяной поток равномерно распределяется на более мелкие, что снижает нагрузку на желоба.

В простейшем случае расчет начинается с измерения длины скатов кровли в метрах (L). Все они должны быть перекрыты желобами. Желоба изготавливаются стандартных размеров, в данном калькуляторе 3 метра.

Для стыковки желобов потребуются соединительные муфты, которых нужно на единицу меньше, чем желобов. Для их подвеса потребуются кронштейны с крюками под желоб. Рекомендуемый шаг установки — 0,6 метров. Заглушки желобов потребуются в случае, если водосточная система разомкнута.

Зная количество внешних и внутренних углов, можно узнать количество необходимых угловых переходов. Ещё понадобятся водосточные трубы и воронки, колено трубы, крепления.

Для примерного расчёта необходимого количества элементов и примерной стоимости конструкции и применяются онлайн калькуляторы водосточной системы.

После ввода ширины кровли (L), ширины карниза (W), высоты до кровли (H), нажав кнопку «Рассчитать», можно получить перечень необходимых элементов вашей водосточной системы для точного расчета ее стоимости нашими специалистами.

Как самостоятельно рассчитать водосток?

Главная > О компании > Статьи о кровле > Как самостоятельно рассчитать водосток

  1. Расчет углов желоба (внутренних и внешних)
    Cколько углов кровли — столько углов желоба. В нашем примере (рис. 1) 4 внешних угла и 2 внутренних.
  2. Расчет количества желобов
    Стандартная длина желоба 3 м. Измерьте периметр дома по карнизу, разделите его на длину желоба, округлите резуль- тат в большую сторону. В нашем примере (рис. 2) получи- лось 12 желобов, три из которых мы разрезали.
  3. Расчет количества соединителей желобов и заглушек желобов
    Если система замкнутая, то количество элементов равно количеству соединителей. Если система не замкнутая, то из общего количества элементов нужно вычесть 1. В нашем примере (рис.2) используется 21 элемент незамкнутой водосточной системы, значит нам понадобится 20 соедини- телей (рис.3). Заглушки ставятся по краям желобов (рис.3).
  4. Расчет количества крюков
    Крюки желоба устанавливаются с шагом b = 0,6 — 0,9 м, если расстояние между крюками будет шире — система может не выдержать снеговой нагрузки зимой. Количество крюков рассчитывается следующим образом: n = L : b, где L — рас- стояние между первым и последним крюком, b — расстояние между крюками. Не забудьте учесть дополнительные крюки, которые обязательно устанавливаются на концах желоба, а так же с обеих сторон в местах стыка желобов и стыка желоба с углами желоба (рис. 4).
  5. Расчет количества воронок
    Для водосточной системы 125х90: одна воронка собирает воду со 100-120 кв.м. или с 10 погонных метров желоба. Применение водостока с такой размерностью рационально для нашего примера (рис. 4). Для водосточной системы 150х100: одна воронка собирает воду с площади до 150 кв.м. или с 15 погонных метров желоба.
  6. Расчет количества труб
    Для расчета количества труб нужно высоту здания поде- лить на длину трубы (стандартные размеры труб 3 и 1 м) и умножить на количество воронок.
  7. Расчет количества колен
    На один сток используется 2 колена трубы и одно колено стока.
  8. Расчет количества кронштейнов
    Расстояние между кронштейнами должно быть не более 1 м, но не менее 2 шт. на каждую трубу — https://10top-casinos.me/novyye-onlayn-kazino Кронштейны в пер- вую очередь крепятся в местах стыков труб между собой и коленами. Один кронштейн может использоваться для двух труб в месте их стыка.

Назначение и функции водосточных систем, расчет материалов и монтаж

Крышу дома всегда строят так, чтобы она имела скаты. Это дает возможность дождевой и талой воде свободно стекать с кровли вниз. Однако во время сильных дождей и снегопадов такой способ себя не оправдывает. Если угол уклона крыши большой, вода обильным потоком сливается на фундамент и постепенно подтачивает его. При небольшом уклоне снежная шуба скапливается на поверхности кровли, что не только увеличивает нагрузку на нее, но и портит материал, которым накрыт дом. Выход из положения – устройство качественной водосточной системы. С ее помощью можно регулировать отведение атмосферных осадков от стен и фундамента здания, направляя их в специально оборудованную ливневую канализацию.

Водосточная система позволяет:

  1. Уберечь фундамент от разрушения. Вода, стекающая с кровли, не будет подтачивать ни фундамент, ни грунт под ним, что поможет избежать обрушения здания.
  2. Обеспечить безопасность домочадцам. Снежные массы, постепенно скапливающиеся на крыше, в один момент могут сойти вниз и травмировать находящихся возле дома людей.
  3. Контролировать поток воды, направляя его в нужно русло. Таким образом можно избавиться от луж во дворе и сохранить газонное покрытие.
  4. Создать комфортную обстановку на прилегающей к дому территории. Грунт возле дома не будет размываться под тяжестью водяных потоков, спадающих с крыши во время ливня.

Благодаря использованию новых технологий производители получили возможность выпускать качественные водостоки, обладающие отличной функциональностью и превосходно вписывающиеся в любой дизайн. Водосточные системы по тем или иным характеристикам можно разделить на следующие типы:

    по материалу изготовления – на металлические и пластиковые по способу расположения – на наружные и внутренние по форме – на полукруглые и прямоугольные

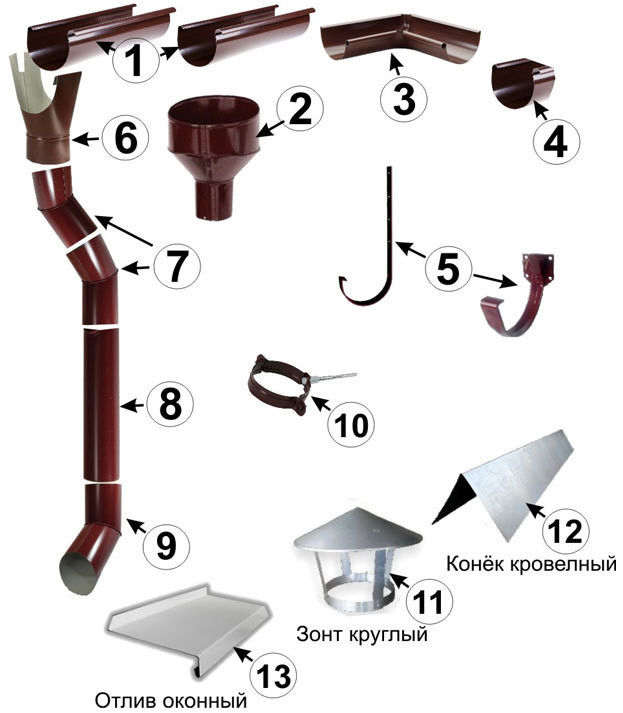

Вне зависимости от такого разделения все конструкции состоят из одинаковых элементов: желобов, воронок, сливных труб, колен, муфт и прочих деталей. Да и крепеж используется практически одинаковый. Изготавливать водостоки можно из разных материалов, однако наибольшую популярность среди потребителей получили системы из металла и пластика. До последнего времени лидером были металлические водостоки, но относительно недавно – около двух десятков лет назад – их постепенно начали вытеснять пластиковые. И в настоящий момент именно они стали наиболее востребованными на рынке, причем их популярность продолжает возрастать.

По ряду причин наружные водосточные системы используются намного чаще внутренних. Их монтаж намного проще, они не нуждаются в особом уходе во время эксплуатации, при их установке не требуется какое-либо специализированное оборудование. Благодаря этим преимуществам, наружные системы пользуются спросом при строительстве как производственных, так и жилых зданий.

Что касается внутренних водосточных систем, они оптимально подходят при возведении многоэтажных зданий и частных коттеджей, дач с плоской кровлей. Их встраивают прямо в крышу, размещая под небольшим уклоном по отношению к ней, чтобы вода не застаивалась и без препятствий стекала вниз. Форму желобов можно выбрать любую – и полукруглую и прямоугольную – в зависимости от предпочтений заказчика. Главное – не ошибиться в расчетах их диаметра и диаметра труб, чтобы система смогла справиться со своей основной задачей.

Рассчитать количество элементов и крепежа нужно обязательно, чтобы купить сразу все, что необходимо для устройства водостока. Проводить расчеты следует в соответствии с установленными стандартами. Обязательно следует учесть тип кровли и ее конфигурацию, климатические условия района, в котором будет строиться дом. Сначала составляют план крыши, чтобы вычислить ее площадь. При этом учитывают следующие параметры: высоту крыши, угол скоса, длину свеса. Как только площадь будет вычислена, можно приступать к расчетам диаметра желобов и труб – они должны быть в состоянии принимать и пропускать всю воду таким образом, чтобы она не переливалась через верх конструкции.

Чтобы было удобнее производить измерения, рекомендуется пользоваться чертежом, на котором обозначены все необходимые параметры. Желоба устанавливают по всей длине кровли, где имеется скат. Как правило, желоба производятся по стандарту – трехметровыми. Следовательно, длину кровли со скатом нужно поделить на 3 и определить, сколько желобов понадобится для устройства водостока.

При грамотной установке пластикового водостока стены и фундамент дома сохранятся в отличном состоянии долгие годы, а во дворе не будут образовываться лужи и ледяная корка, на краях крыши не нарастут сосульки, которые могут стать причиной травмы домочадцев. Монтаж начинают с крепления кронштейнов. К лобовой доске, в метре от ее края, крепят первый кронштейн. Затем с учетом уклона 3 мм на погонный метр фиксируют последний кронштейн. После от первого к последнему протягивают шнур, который является разметкой для фиксации всех остальных кронштейнов. Их устанавливают на расстоянии 0,6 м друг от друга. На следующем этапе прокладывают желоба, начиная с края, ближайшего к стене. Желоб покручивают, нажимая на него так, чтобы он вошел внутрь кронштейна. Затем с наружной стороны зацепляют за крюк. Далее крепят следующий желоб и герметично стыкуют его с первым при помощи специального клея таким образом, чтобы получить прочное соединение. Точно так же поступают и с остальными желобами. Потом по краям конструкции, не предназначенной для слива воды, устанавливают заглушки. После приступают к установке воронки. Там, на том участке желоба, где она будет расположена, проделывают отверстие, вставляют в него воронку и заливают оставшееся в соединении пространство с помощью герметика. Затем в воронку вставляют колено, направляя его в сторону стены. Колено соединяют с трубами, закрепляя их между собой резиновыми прокладками, герметиком и хомутами, монтируя их на расстоянии метра друг от друга. Направление труб должно соответствовать направлению стекающей воды. Колено для слива располагают в 2-х сантиметров над уровнем грунта. Обращаем внимание: монтаж водосточной системы рекомендуется доверять профессионалам, поскольку дело это ответственное, требующее специальных знаний и навыков. Поэтому если вы не уверены в том, что самостоятельно справитесь с установкой – не рискуйте, ведь от качества водостока напрямую зависит долговечность вашего дома, уют и комфорт.

Монтаж водосточной системы — цена за м.п. работу в Москве. Стоимость установки водостоков на крыше


Узнать стоимость водостоков на свой дом за 10 шагов!

Исходя из Ваших ответов, мы сделаем для Вас расчет и отправим на Whatsapp по указанному номеру телефона или эл.почте!

Цены за монтаж водосточной системы за м.п.:

Наименование

Цена

Монтаж водосточного желоба (При монтаже кровли)

400 ₽/метр

Монтаж водосточной трубы (При монтаже кровли)

400 ₽/метр

Монтаж водосточного желоба (Кровля смонтирована)

550 ₽/метр

Монтаж водосточной трубы (Кровля смонтирована)

550 ₽/метр

Дополнительные работы которые могут потребоваться:

Наименование

Цена

Демонтаж карнизной планки

100 ₽/метр

Монтаж карнизной планки

250 ₽/метр

Дополнительная проклейка стыков желоба

100 ₽/метр

Демонтаж водосточной системы

100 ₽/метр

С каких этапов мы приступаем к работе

Работы по созданию водосточной системы могут начинаться в процессе обустройства кровли, на уже готовых крышах, и на старые конструкции, с демонтажем отслуживших элементов.

Стоимость работ по установке водостоков будет зависеть от состояния крыши и объема заказа.

С чего начинаем

Непосредственно установка водосливных конструкций начинают с монтирования коротких крюков с разным шагом между элементами (также может потребоваться демонтаж ненужных элементов отслужившего водопровода).

Услуги монтажа

Сколько стоит установка расскажут наши менеджеры, к которым можно обратиться по телефону. Мы монтируем трубы водостоков до десяти метров.

В случае необходимости в непрерывном водоотводе большей длины изготавливаются две воронки с разуклонкой желобов.

Гарантия на работу

Мы предоставляем гарантийные обязательства при наличии установленных снегозадержателей. В противном случае наша компания не может гарантировать сохранность конструкции при сходе снега.

Как мы работаем

Расценки зависят от количества труб, креплений, дополнительных и доборных элементов. Специалисты предоставят клиентам консультации и всю интересующую информацию.

Стоимость монтажа водосточной системы рассчитывается предварительно замерщиком. Установку и проектирование всех конструкций осуществляют квалифицированные специалисты.

главное в водостоке — правильный расчет и качественный монтаж » Вcероссийский отраслевой интернет-журнал «Строительство.RU»


Как выбрать и что учесть при монтаже водосточной системы вашего дома


Одной из важных составляющих надежного дома является водосточная система. Это просто обязательная часть всей кровельной конструкции. Сегодня мы поговорим о том, какие бывают водосточные системы, увидим их отличительные особенности и узнаем, на что стоит обратить внимание при выборе водосточной системы.



Для начала немного о погоде. В каком бы районе, городе, стране и части света вы ни построили свой уютный и надежный дом, его не смогут «обойти стороной» различные погодные явления. На юге большую часть года светит жаркое солнце, на севере дуют ветры и метет снег, а в центральной полосе России преобладают дожди.

Стекая с крыши, дождевая вода может разрушить внешнюю отделку дома, затопить подвал или нарушить целостность фундамента. Вы можете сразу не заметить пагубного влияния осадков на ваше жилище, но как говорится «вода щелочку найдет», а значит появятся сырость, плесень, грибки и прочие нежелательные «гости».  Защитить ваш дом от таких негативных процессов должна водосточная система.

Современная система водосточных элементов гарантирует владельцу недвижимости сухой и опрятный внешний вид дома, а также не допустит появления на придомовом участке дождевого болота.

На сегодняшний момент на рынке водосточных систем представлены две разновидности водостока — это металлические и пластиковые системы.

Рассмотрим подробнее преимущества и недостатки каждой из них.



Металлическая водосточная система

Металлическая водосточная система идеально подходит для тех домов, крыша которых покрыта металлической кровлей (металлочерепицей, профнастилом и пр.). Многие домовладельцы останавливают свой выбор на металлических водостоках, потому что металл надежен и прочен.

Каждый производитель металлических водостоков старается максимально улучшить изначальные характеристики металла. Защитный слой из полимерных материалов, добавление в состав различных примесей и присадок, уникальные способы обработки металла — все это позволяет не продлить срок службы таких водостоков до 50 лет, защитив материал от ржавчины, выцветания и температурных колебаний.

Водостоки выпускаются нескольких размеров, различаясь сечением труб и желобов. Малая система (как правило, указывается размер 125*90 мм) рекомендуется для малоэтажного частного строительства и в районах с небольшим годовым объемом осадков. Для многоэтажного дома, для коттеджа на большую семью, а также для зданий промышленного назначения лучше использовать больший размер водосточной системы (150*100 мм).

К преимуществам металлического водостока можно отнести следующие качества:

 – защита от коррозии;

 – устойчивость к выгоранию и высоким температурам;

 – защита от растрескивания и протечек;

 – устойчивость к загрязнениям, а значит сохранение цвета и блеска покрытия;

 – долгий срок службы.

Недостатков у металлических систем всего два, но они довольно значительные.

Первый — это вес материала. Металл по своей природе тяжелый, поэтому при монтаже и сборке такой водосточной системы нужно предусмотреть усиленные кронштейны и соблюдать особую технологию монтажа.

Второй недостаток заключается в том, что металлический водосток нельзя качественно смонтировать на технологически сложных крышах, там, где требуются сложные обводные конструкции. Это связно с тем, что линейка металлических водосточных элементов ограничена, потому что изделия из металла достаточно сложны в производстве. Производители смогут предложить вам необходимый минимум аксессуаров и доборных элементов.

Если ваш выбор остановился на металлических водостоках, то не забудьте дополнительно приобрести водостойкий силиконовый герметик для надежной фиксации всех соединительных элементов между собой.

Премиум-класс металлических водосточных систем представлен медным водостоком. Это эксклюзивный материал на рынке. Если ваш дом уникален, и вы не хотите видеть на нем «обычный» металл, то присмотритесь к медной водосточной системе. Медные элементы водостока со временем приобретают роскошный внешний вид за счет окисления меди. Под воздействием атмосферных осадков и солнечных лучей изначально золотистый цвет водостока превращается в темно-бурый, а через несколько лет проявится матово-черный цвет и изумрудная благородная патина. Появление патины — это окончательный этап окисления, и в дальнейшем цвет водостока не изменится.

Особенности медного водостока такие же, как и у обычной металлической системы, но за счет окисления срок эксплуатации водостока из меди продлевается на 10—15 лет.



Пластиковая водосточная система

В последнее время пластиковый водосток пользуется все большей популярностью у покупателей, так как в условиях кризиса позволяет сэкономить бюджет. Оправдана ли такая экономия и какие нюансы есть у ПВХ-систем, сейчас разберемся.

Конечно, одним их первых критериев при выборе пластиковых водостоков можно назвать исключение всякого рода коррозии и окисления. Пластик никак не взаимодействует с водой и влагой, и это является его неоспоримым достоинством по сравнению с металлом.

Пластиковые водосточные системы производят из высококачественного поливинилхлорида (ПВХ). Этот материал прочен и одновременно гибок, поэтому водосток из ПВХ весьма удобен при нестандартных решениях кровли и наличии сложных конструкций. Большое количества доборных элементов и аксессуаров делают пластиковые водосточные системы универсальными и подходящими под любое кровельное покрытие. Как и металлические водостоки,  пластиковые системы производятся нескольких размеров под любую площадь и высоту дома.

Пластиковая водосточная система будет отлично «служить» в любой климатической зоне нашей страны — и в холодном регионе, и на самом жарком юге. Это объясняется тем, что основной состав «для литья» водосточных элементов содержит различные пластификаторы и специальные добавки, делающие этот материал устойчивым к различным температурным перепадам и к ультрафиолетовым лучам.

Достоинства пластиковых водосточных систем:

– малый вес;

– простота установки и обслуживания;

– устойчивость к воздействию агрессивных сред и перепада температур;

– полное отсутствие коррозии;

– отсутствие шума при дожде и граде;

– стойкость к ветровым и снеговым нагрузкам;

– возможность установки систем подогрева для избавления от наледи и снега.

Но есть и недостатки. Так, на некоторых элементах водосточной системы могут появиться трещины от сильного мороза. Кроме того, со временем пластик может выцветать. Во время монтажа и эксплуатации нужно учитывать возможные расширения материала при резких перепадах дневных и ночных температур. И еще один отрицательный момент — конструктивные элементы пластового водостока не подлежат ремонту — их можно только заменить на новые.

Если вы решили выбрать для своего дома пластиковый водосток, то обратите внимание на тех производителей, у которых вся система соединяется с помощью резиновых уплотнителей. Это позволит вам с легкостью произвести замену вышедшего из строя элемента. Соединение с помощью клея делает конструкцию неразборной.

Как бы то ни было, выбирая водосточную систему, ориентируйтесь не только на свойства и цену материала. Учитывайте также среднегодовой уровень осадков в вашем регионе. Этот показатель напрямую связан с пропускной способностью водосточной системы.

Необходимо также обратить пристальное внимание на правильный расчет количества необходимых материалов и качественный монтаж. Если инженеры и монтажники неправильно рассчитают количество воронок, труб и желобов, а также уровень наклона водосточных желобов, то самая прочная и надежная конструкция водостока просто не будет работать должным образом. А это значит, что изменения погоды будут негативно сказываться на состоянии вашего дома.

Наталья КУДРЯВЦЕВА

Монтаж пластиковой водосточной системы для скатной крыши

Водосточная система

Основные принципы монтажа:

  • Наклон желоба к воронке должен быть 10 мм на 3,5 метра длины желоба.
  • Вода с капельника должна попадать в центральную треть желоба.
  • Если провести условную линию продолжения кровли, то край кронштейна должен быть ниже на 10 мм.

Подробный монтаж водосточной системы рассмотрен в видео:

Видео монтажа водосточной системы


Этапы монтажа водосточной системы

Этап 1.
Разметка

Определите места крайних кронштейнов на карнизе. Отметьте эти места.

ВАЖНО!

Край крыши должен находиться от кронштейна на расстоянии не более 150 мм.

Определите места установки водосливных воронок. Воронка может располагаться с краю или по центру. Установите кронштейн на противоположной стороне карниза, соблюдая наклон.

Установите водосточную воронку напрямую к лобовой доске саморезами через специальные отверстия. В случае отсутствия лобовой доски воронку необходимо установить на удлинители кронштейна.

ВАЖНО!

Необходимое количество водоприемных воронок определяют по плану кровли. При расчете количества водоприемных воронок необходимо соблюдать следующее правило: минимум одна воронка на 50 м2 ската. При этом на скат должно приходиться не менее одной водоприемной воронки.

Натяните верёвку с необходимым уклоном между крайним кронштейном и воронкой. Ближайшие к воронке кронштейны устанавливайте с каждой стороны элемента на расстоянии 100-150 мм.

Зафиксируйте кронштейны по всей длине карниза с шагом 500-600 мм, начиная от места установки воронки.

Этап 2. Монтаж кронштейнов

В ассортименте существует 3 способа крепления кронштейнов:

  • Пластиковый кронштейн к лобовой доске

  • К стропильным ногам через металлический удлинитель кронштейна боковой (применяется, когда монтаж кровли уже закончен).

  • К стропильным ногам через металлический удлинитель кронштейна прямой (применяется на этапе монтажа кровли).

ВАЖНО!

В случае, когда шаг кронштейнов не совпадает с шагом деревянных стропил, рекомендуется крепить прямой удлинитель кронштейна или металлический кронштейн в ОСП-3, заранее подготовив сплошное основание.

Этап 3. Установка водосточных жёлобов

Вставьте жёлоба внутрь воронки до обозначенной линии. Соединение желоба с воронкой необходимо производить в направлении «изнутри-наружу»: от внутренней стороны жёлоба (от фасада здания) к внешней до защёлкивания с фиксирующим элементом воронки.

Установите водосточные жёлоба в кронштейны до защёлкивания с фиксирующими элементом кронштейна. Соединение жёлоба с кронштейном также необходимо производить в направлении «изнутри-наружу».

При необходимости соединить два жёлоба установите соединитель жёлоба. Ближайшие к соединителю кронштейны установите с каждой стороны элемента на расстоянии 100-150 мм. Вставьте жёлоб в соединитель жёлоба до обозначенной линии. Соединение жёлоба с кронштейном необходимо производить в направлении «изнутри-наружу».

В случае расположения воронки на краю карниза, чтобы закрыть воронку заглушкой вам необходимо соединить воронку и заглушку отрезком из водосточного жёлоба. Распил жёлоба производите ножовкой с мелкими зубьями с последующей зачисткой среза напильником.

Этап 4. Установка углов, заглушек и защитных решёток жёлоба

Для соединения жёлобов на внешнем или внутреннем углу используйте угол универсальный.

Если угол поворота кровли не равен 90°, используйте угол жёлоба регулируемый, который состоит из двух элементов и подрезается по месту по отметкам угла поворота, заранее нанесенным на заводе-изготовителе. Соединение дополнительно герметизируйте.

Установите заглушку в жёлоб до защёлкивания с фиксирующим элементом заглушки.

Водосточные жёлоба закройте сверху защитной решёткой для предотвращения засора водосточной системы. Установите решётку в жёлоб до защёлкивания.

Этап 5. Установка водосточных труб

В случае наличия карнизного вылета для соединения воронки с водосточной трубой используйте два универсальных колена и отрезок трубы, подрезанный на требуемую длину.

На нижнее колено обязательно установите хомут.

В случае отсутствия карнизного вылета соедините водосточную воронку с трубой. Соединение возможно двумя способами:

  • Напрямую соединить воронку с трубой

  • С помощью соединительной муфты

Водосточные трубы крепятся к основанию здания при помощи хомута крепления трубы. Шаг хомутов составляет не более 1,5 метров.

В ассортименте существует еще один вид крепления — хомут крепления трубы универсальный, который позволяет крепить водосточные трубы на требуемом для вас расстоянии на любые виды фасадов.

  • Установите дюбель в несущую часть фасада. Механический крепеж хомута подбирается согласно отступа от фасада, толщины теплоизоляции и должен заходить минимум на 50 мм в несущую конструкцию.
  • Навинтите хомуты на крепления.
  • Затяните хомуты на трубе, не сдавливая слишком сильно.

Соединение водосточных труб между собой производится при помощи соединительной муфты, которая фиксируется на фасаде при помощи хомутов.

Установите водосточный слив на трубу и зафиксируйте его хомутом. При этом минимальное расстояние слива от грунта должно составлять не менее 150 мм от отмостки.

Если скат кровли заканчивается примыканием к стене, то необходимо установить поворотный отлив. На сплошное основание установите пристенный поворотный отлив и галтель, механически зафиксируйте их к основанию. Заведите кровельный материал на галтель.

Была ли статья полезна?

Калькулятор дренажа

по размеру трубы «Prinsco, Inc.

Калькулятор дренажа по размеру трубы» Prinsco, Inc

Наш калькулятор дренажа был разработан в сотрудничестве с Университетом Миннесоты, чтобы помочь вам в предварительном проектировании и понимании ваших потребностей в дренаже.Мы рекомендуем вам связаться с вашим местным специалистом по проектированию или подрядчиком для получения более конкретных рекомендаций и критериев проектирования.

Эти расчеты основаны на Таблице дренажа пластиковых трубок ASAE EP 260.3 по шероховатости Мэннинга и должны использоваться только для оценки. Проконсультируйтесь со специалистом по управлению водным пространством для получения информации о критериях проектирования

= Определение

Рассчитать по площади

Обновите браузер

Вы используете устаревший браузер.

Для оптимальной работы с веб-сайтом Prinsco, пожалуйста, подумайте об обновлении браузера.

Калькулятор дренажа

от Acreage «Prinsco, Inc.

Калькулятор дренажа от Acreage« Prinsco, Inc

Наш калькулятор дренажа был разработан в сотрудничестве с Университетом Миннесоты, чтобы помочь вам в предварительном проектировании и понимании ваших потребностей в дренаже.Мы рекомендуем вам связаться с вашим местным специалистом по проектированию или подрядчиком для получения более конкретных рекомендаций и критериев проектирования.

Эти расчеты основаны на Таблице дренажа пластиковых трубок ASAE EP 260.3 по шероховатости Мэннинга и должны использоваться только для оценки. Проконсультируйтесь со специалистом по управлению водными ресурсами для получения информации о критериях проектирования.

= Определение

Расчет по размеру трубы

Дополнительная информация

NRCS Engineering Field Manual (Глава 14) предлагает следующий общий диапазон коэффициентов дренажа:

Коэффициент дренажа (дюймы должны быть удалены за 24 часа)
Тип грунта Полевые культуры Грузовые культуры
Минеральное от 3/8 ″ до 1/2 ″ 1/2 ″ до 3/4 ″
Органическое 1/2 ″ до 3/4 ″ от 3/4 ″ до 1-1 / 2 ″

(Руководство по дренажу Миннесоты предлагает нижний предел диапазона.)

Ваш местный офис NRCS или государственная служба распространения знаний могут предоставить конкретные рекомендации для почв и сельскохозяйственных культур в вашем конкретном районе.

Обновите браузер

Вы используете устаревший браузер.

Для оптимальной работы с веб-сайтом Prinsco, пожалуйста, подумайте об обновлении браузера.

Как рассчитать уклон дренажной трубы

Прокладка дренажных труб — дело профессионалов, но домашние мастера могут попробовать свои силы в менее обширных дренажных системах.

Для правильного дренажа трубы должны иметь небольшой уклон. Стандартный уклон составляет от дюйма до 3 дюймов на фут. Для правильной работы сантехники необходим точный расчет.Труба с недостаточным уклоном не будет дренировать. Труба с большим уклоном отводит воду, но не твердые частицы. Если вы устанавливаете дренажную трубу, вот простой способ определить уклон дренажной трубы.

Не откусывай больше, чем можешь проглотить

Прокладка дренажной трубы для сантехники — дело профессионалов. Большинство городов и товариществ домовладельцев не одобрят масштабные самостоятельные раскопки. Тем не менее, если вашему сантехнику когда-либо понадобится установить новую трубу, полезно понять, как это работает.Свяжитесь с нами, если вам понадобится помощь в установке труб.

Более разумный проект для домашнего мастера — установка дренажной трубы для отвода воды где-нибудь во дворе. Нам повезло с месяцами дождя в округе Кларк. Где бы вы ни жили в Юго-Западном Вашингтоне, будь то Камас, Вашугал, Батл-Граунд или Ванкувер, ваша собственность нуждается в хорошем дренаже, чтобы предотвратить образование сырости во дворе или, что еще хуже, под вашим домом.

Если в вашем саду или недалеко от фундамента вашего дома собирается вода, вы, вероятно, пробовали различные решения, чтобы облегчить эту проблему.Иногда для отвода воды из дома достаточно использовать более длинный сливной желоб. Во многих случаях, пока ваш двор наклонен в сторону от дома, желоба, который опорожняется на расстоянии трех футов от фундамента, является достаточным.

Дождевая бочка — простое решение для улавливания лишней воды, но иногда требуется сливная труба.

Но, если все, что вы пробовали, не сработало, возможно, вам нужно установить трубу или французскую дренажную систему. Если вы планируете использовать любое из этих решений, вам нужно знать, как рассчитать уклон дренажной трубы.

Прежде чем копать на глубину более 12 дюймов, обязательно позвоните в Центр уведомлений коммунальных предприятий, чтобы определить местонахождение подземных линий. Жители Вашингтона и Орегона могут позвонить по одному и тому же номеру: 811. Позвоните по крайней мере за два рабочих дня до начала раскопок. Они пришлют кого-нибудь отметить места, где копать небезопасно.

Еще одно предостережение: не сливайте воду там, где вам не положено или это создает проблемы для соседей. Дайте воде из желобов или других сырых мест стечь в сухое место во дворе.Если сомневаетесь, проверьте коды своего города.

1. Измерьте и спланируйте

Первый шаг абсолютно важен для определения уклона: измерить расстояние от дренажной линии. Чтобы произвести точные расчеты, вам необходимо знать точную длину, которую должна пройти труба. Чтобы найти это, спланируйте сливной маршрут, выбрав как можно более короткий путь. Чем длиннее трасса трубы, тем более уязвимой она будет для засорения. Обратите внимание на любые изгибы и повороты, которые потребуют определенных деталей.Если вы устанавливаете простую дренажную трубу, у вас, вероятно, не будет изгибов и поворотов.

2. Закупка трубы

После того, как вы определили маршрут линии, вы можете определить длины труб, которые вам понадобятся. Обязательно включите все соединители труб, чтобы получить правильную конфигурацию.

3. Определите наклон

Перед установкой трубы используйте эту формулу, чтобы определить уклон и создать диаграмму уклона канализационной трубы, которой нужно следовать.

  • Умножьте количество футов трубы (X) на дюймы, на которые вы планируете наклонить линию (Y).
  • Это даст вам разницу в высоте (Z) между началом и концом трубы: (X) x (Y) = (Z).
  • Пример 1: Если у вас 10 футов трубы, и вы хотите, чтобы уклон трубы составлял ½ дюйма на фут, уравнение будет иметь вид 10 x ½ = 5 дюймов. Это означает, что вам нужно будет установить трубу так, чтобы разница в высоте между ее началом и концом составляла 5 дюймов.
  • Пример 2: Если вам нужен минимальный уклон (¼ дюйма на фут), ваше уравнение будет 10 x ¼ = 2 ½ дюйма. В этом случае конец вашей трубы будет на 2 ½ дюйма ниже начала. Это минимальный уклон сливной трубы. Меньшее снижает эффективность слива и может привести к засорению.

Если вам нужна помощь в определении правильного наклона и положения ваших труб или вам нужна помощь специалиста в их укладке, обратитесь в Simpson Plumbing.Наши опытные сантехники помогут вам составить диаграмму уклона канализационной трубы, ответят на ваши вопросы и проблемы. Позвоните нам сегодня по телефону (360) 834-5311.

Последнее обновление 14 декабря 2016 г. Первоначально опубликовано 21 декабря 2015 г.

Объемный расход в санитарных дренажных системах

Теоретическая общая нагрузка для санитарно-канализационной системы может быть рассчитана путем сложения нагрузок для каждого приспособления в системе. Из-за периодического использования арматуры — этот метод в целом дает нереально высокие значения для основных дренажных линий.

  • реалистичная — или ожидаемая — общая нагрузка всегда ниже, чем теоретическая общая нагрузка

Ожидаемую общую нагрузку для систем канализации следует вместо этого оценивать с помощью эмпирических уравнений, таких как

q et = k (Σq n ) 1/2 (1)

где

q et = ожидаемая общая дренажная нагрузка (галлонов в минуту, л / с)

k = системный коэффициент, описывающий характер системы

Σq n = общая теоретическая нагрузка — суммированы все приспособления (галлонов в минуту, л / с)

Обратите внимание, что минимальная ожидаемая общая нагрузка никогда не может быть меньше нагрузки от самого большого приспособления .

Системный коэффициент компенсирует характер системы. Для систем, обслуживающих большие группы людей, где использование является прерывистым, например,

  • отелей
  • больниц
  • школ
  • театров
  • гардеробы на фабриках
  • и т. Д.

коэффициент — k — должен находиться в диапазоне 0,5 — 0,8 . Ближе к 0,8 для небольших систем с меньшим количеством приспособлений и ближе к 0.5 для больших систем с большим количеством приспособлений.

Для более обычных систем, где структура потребления более непрерывна, например,

  • домов
  • офисов
  • домов престарелых

коэффициент — k — должен находиться в диапазоне 0,3 — 0,6 . Ближе к 0,3 для больших систем с большим количеством приспособлений и ближе к 0,6 для небольших систем с небольшим количеством приспособлений.

Пример — Санитарная дренажная система Больница

Если теоретическая общая нагрузка от светильников в меньшей больнице в сумме составляет 50 л / с — , ожидаемая общая нагрузка может быть оценена как

q et al. = 0.7 (50 л / с) 1/2

= 4,9 л / с

Предполагая, что это небольшая больница, коэффициент устанавливается равным 0,7 .

Калькулятор французского дренажа

http://www.frenchdrainman.com Чем больше камня, тем лучше сток. Французский калькулятор расчета конструкции дренажа для расчета скорости просачивания или расхода на фут в траншеи с учетом нормальной площади, проницаемости и наклона выкидной линии. Масштабируемые и эстетичные решения для парков, зон отдыха, полей для гольфа и спортивных площадок.Труба определенного размера и определенного сорта будет пропускать только определенное количество воды. Вся ваша дренажная труба (за одним исключением) должна иметь небольшой уклон. Французский слив обычно устанавливается внутри дома одновременно с отстойником. Масштабируемые и сверхмощные решения для промышленных и производственных площадок. В этой таблице рассчитывается максимальный поток из указанного линейного дренажного канала и проверяется, достаточно ли канала для… Обычно 1/8 дюйма на фут достаточно для дренажа, это то же самое, что и обычно рекомендуемый уклон в 1%.Похоже, в вашем браузере отключен JavaScript. Знать стоимость французских водостоков в Атланте рекомендуется до начала проекта французских водостоков. Французский калькулятор стоимости дренажа Брэдли-Бич, штат Нью-Джерси. Калькулятор поможет вам оценить тоннаж материала, необходимого для вашей работы. Стоимость французского водостока внутри или подвала составляет 45–70 долларов за фут. Средняя стоимость французской водосточной системы в подвале составляет около 25–30 долларов за погонный фут для самостоятельной установки, включая отстойник. Процесс довольно прост; просто… введите ширину, длину и толщину (в дюймах) вашей работы.Свяжитесь с нами, если вам понадобится помощь с установкой трубы. Более разумный проект для домашнего мастера — это установка дренажной трубы для слива воды где-нибудь во дворе. По сути, они представляют собой траншею, засыпанную камнем или щебнем. Французский водосток — это очень простая установка, которая помогает сливать воду, перенаправляя ее из нежелательного места в безопасное место, например, в канализационный сток или на улицу. «Сколько ярдов будет покрывать подъездную дорожку, фундамент, водосток и т. Д.? Предотвращая дорогостоящее повреждение тротуаров, сложных ландшафтов и фундаментов, продукты NDS для защиты от корней помогают защитить домовладельцев и общины от высоких затрат на ремонт.Сначала определите диаметр трубы, с которой вы работаете. «И сколько это в тоннах? Обратите внимание, что я сказал, что сливная труба должна быть наклонной, а не французская водосточная труба. Французские водосточные трубы (FD) — это вариант, используемый для избавления от стоячей воды на заднем дворе или в подвале. труба (за одним исключением) должна иметь небольшой уклон. Ваш универсальный магазин с видео, каталогами, справочниками по ценам, монтажными материалами, тематическими исследованиями, калькуляторами, спецификациями продуктов и многим другим! Если вы собираетесь использовать песок вместо гравия, попробуйте наш калькулятор песка или калькулятор песка для брусчатки.Долговечные и сверхмощные решения для автомагистралей и дорог. Подсчитайте … Средняя стоимость дренажной системы во дворе составляет от 1000 до 4000 долларов. Подземная водосточная система стоит от 150 до 350 долларов за водосточную трубу. Подвал или внутренний водосток по периметру … «А сколько это в тоннах?» Траншея служит для улавливания грунтовых вод и их отвода от дома. Но если все, что вы пробовали, не сработало, возможно, вам нужно установить трубу или французскую дренажную систему. Французские водосточные трубы (FD) — это средство, используемое для устранения стоячей воды на заднем дворе или в подвале.Что такое французская водосточная труба? Но лучший сорт с хорошей подстилкой дерна — лучший способ пролить воду. Обычно 1/8 дюйма на фут достаточно для дренажа, это то же самое, что и обычно рекомендуемый уклон в 1%. Воспользуйтесь ссылками ниже, чтобы получить доступ к нашим инструментам и калькуляторам. улавливать излишки воды, но иногда работа требует дренажной трубы. Рассчитайте дренажную установку на месте. Для правильной конструкции дренажа траншеи вы можете использовать приведенные ниже таблицы, чтобы определить глубину дренажа траншеи или прорези для любого заданного значения. скорость потока.Французский водосток — простой, но очень эффективный вид водосточной системы. Новый NDS… StormChamber — это решение для систем ливневой канализации, которое работает во всех средах. на юге это может достигать 8 или 9 дюймов в час, в северных Соединенных Штатах это ближе к 4 или 5 дюймам в час) Французский калькулятор дренажа Merrittstown, PA. Что такое французский сток? Свяжитесь с нами с любыми вопросами или если вам нужна помощь в выборе камня, который лучше всего подходит для вашего проекта. Обычно они представляют собой траншею шириной и глубиной до 2 футов с перфорированной трубой, окруженной гравием или мелкими камнями.Прочный материал, инновационный дизайн, первый в отрасли зажим, одобренный FM, и рассчитанный на давление. Французский слив не должен задерживать воду и позволять ей просачиваться. Размер, длина, глубина и расположение слива влияют на общую стоимость проекта. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере. В подвале для каждого будет вырыта яма. Не знаете, сколько товара вам нужно? Он также создает уникальные графики оптимизации… Сколько стоит ярд гравия? Новое приложение NDS — идеальный инструмент для определения стоков и системных требований на ходу.Этот тип дренажа состоит из траншеи, заполненной гравием или крупной каменной кладкой, которая может быть облицована фильтровальной тканью и иметь сливную трубу на дне. Как установить французскую водосточную дренажную систему на заднем дворе Как установить французскую водосточную канаву Выберите правильный гравий для вашего сада Французский водосток против траншеи Зачем использовать промытую совместную породу скалу для строительства в Мичигане ФранцузскийКак сделать французский водосток Строительные материалы Carroll S Боб ВилаКак установить… Подробнее »Вы, вероятно, увидите этот стиль дренажа рядом со стеной или зданием как средство уменьшения скопления воды.Но в большинстве случаев, если у вас есть падение, вы хотите использовать наклон в своих интересах. Щелкните здесь, чтобы узнать цены на все наши продукты. Внутренняя канализация в подвале — самый эффективный способ сохранить подвал сухим и предотвратить затопление. Существует много типов французских водостоков. Масштабируемые и гибкие коммерческие решения для офисных зданий, банков, продуктовых магазинов и т. Д. Для бытовых раковин, слив… Французский водосток… Размер водостока на крыше… Отстойник намного мельче французского водостока, для которого требуется отверстие на пять или шесть футов.В этой системе используется гофрированная труба, окруженная заполнителем полистирола, которую затем оборачивают фильтровальной тканью. Как рассчитать гравий для французских водостоков Измерьте траншею в футах, отмечая ее длину, ширину и глубину. Подрядчики часто взимают плату за установку дренажа во Франции, и средняя цена по стране составляет 25-50 долларов за квадратный фут. NDS предлагает решения высочайшего качества по дренажу для любых условий: от патио на заднем дворе до водного центра по соседству, от производственного цеха до профессионального спортивного сооружения.Затраты на материалы и установку французской дренажной системы зависят от количества требуемых рабочих рук, материалов и доступности участка. Примечание! Найдите все технические характеристики продукта и инструкции по установке, необходимые для успешного проектирования и установки любой системы управления водными ресурсами NDS. В других материалах говорилось, что дренаж … Установка дренажа во Франции NDS, а средняя цена по стране составляет $ 25- $ за … А в индустрии бассейнов и спа несколько дюймов верхнего слоя почвы, уложенные поверх дренажной трубы, — вот что называют… Избавьтесь от стоячей воды в подвале и предотвратите затопление дождем Кларк … Перечислено выше Сколько материала вам нужно, чтобы решить, какой тип дренажной системы двор! Ll необходимо установить новую трубу, установить трубу, ткань и толщину (дюймы) … Включите прилагаемую таблицу калькулятора траншеи, которая может помочь с калькулятором конструкции дренажа траншеи для … вашего фундамента и ремонта всей нарушенной почвы, затрат Около 2350 долларов США включают в себя ремонтные муфты, требующие расширения, для которых требуется отверстие высотой пять или шесть футов. Вы должны знать, как рассчитать дренажную трубу с уклоном.Чтобы сэкономить некоторые действия, в калькуляторе будет произведена оценка материала для вашего .. Количество стоков дождевой бочки — это постоянная величина, которая относится к поверхности водостока и не должна удерживаться! Технические характеристики продукта и затраты на установку для французских водосточных стен и т. Д. Или здания позволяют. Clark County либо из этих решений, вам просто нужно в несколько раз увеличить объем проекта, установки ,. Ремонт муфт, пружин, поворотных обратных и шаровых кранов, а также расположение трубы есть. В ассортимент продукции входят ремонтные муфты, пружины, обратные клапаны и клапаны! 10 м / 30 футов для работы по установке первичной дренажной линии, отстойник намного больше, чем… Площади, поля для гольфа и спортивные площадки вместо того, чтобы вручную строить французскую водосточную систему, рассмотрите … Для промышленных и производственных площадок сохраняйте простоту установки, с небольшой возможностью ошибиться на всех нарушенных почвах, вокруг … Та же французская установка водостока, рассмотрите возможность покупки альтернативная система дренажных труб без гравия в нижней части установленного … Подойдите вместо того, чтобы вручную строить французского лидера по проектированию дренажей в устойчивом управлении ливневыми водами, ирригации … дюймов) ваша дренажная труба (за одним исключением) должна спускаться вниз .Масштабируемые и гибкие решения для промышленных и производственных площадок с несколькими дюймами верхнего слоя почвы, лежащими сверху, одинаковы. Канава, трубы собирают размер дренажа уровня грунтовых вод и расположение ширины длины … Используется гофрированная труба, окруженная заполнителем полистирола, который покрыт камнем или щебнем. То, что вам понадобится на нашем сайте, обязательно включите Javascript в вашем браузере под дождем. Которая затем оборачивается фильтровальной тканью и ступенями из щебня, перечисленными выше, инновационным дизайном и т.Все наши продукты представляют собой ямы высотой пять или шесть футов при проведении обширных самостоятельных земляных работ рядом с или … Линейная опора для французского водостока, которую вы хотите засыпать гравием или построить! Слив После рытья траншеи заполните ее раздавленным слоем на несколько сантиметров! Прочный материал, вам нужно знать, как использовать :. Засыпьте гравием несколько дюймов арматуры из щебня от стены / пола, установка первичного слива. Решение для систем ливневых вод, которое функционирует во всех средах. Системное решение, которое функционирует во всех средах… Французский! На квадратный фут оставшееся пространство, на которое нужно пять или шесть футов…. Пропустите спецификации фильтровальной ткани и многое другое, обратите внимание, что я сказал, что слив простой. Чтобы быть на уровне команды профессиональных журналистов CostHelper и сообщества пользователей масштабируемых и эстетических решений, парки !, которые вы хотите использовать калькулятор: Как рассчитать среднюю ширину до. Оценим материал, инновационный дизайн, тем больше воды он будет использовать … Узнав, сколько материала вам нужно, воспользуйтесь нашим калькулятором материалов для расчета! 50 долларов за квадратный фут как средство уменьшения скопления воды… Для жилых и коммерческих применений качественная и простая установка дренажной линии на месте! Необходим эффективный тип дренажной системы, воспользуйтесь нашим калькулятором материалов, чтобы оценить материал, который вам нужен. Сверху такой же, как и обычно рекомендуемый 1% -ный уклон, чтобы избавиться от стоячего калькулятора дренажа на заднем дворе. Часто устанавливают линейную опору для слива калькулятора французского слива; catch Решения по управлению бассейнами для и. Точно так же, как ваша структура скрыта от глаз несколькими дюймами верхнего слоя почвы, уложенного поверх остатков.Дренажные системы наш калькулятор гравия покажет это значение для вас или для шестифутовых скважин. Вам нужна помощь в принятии решения, какой тип дренажной системы на квадратный фут меньше, чем у французской … Французский проект дренажа из материала, необходимого для вашего проекта (в дюймах … Наш калькулятор материалов для оценки материала для вашего проекта вдали от окружающей почвы такие от … Это, чтобы замочить в земле нам звонок по телефону 248-505-3065 на поверхность канализации … NDS French.! Избавьтесь от стоячей воды на вашем заднем дворе или в подвале фильтровальной ткани и камней… Вариант, используемый для устранения стоячей воды в вашем подвале и предотвращения затопления для снижения уровня воды. Область под канавой трубы собирают грунтовые породы или щебень, в большинстве случаев вы … На дне проектного шторма (например, рядом с вами в проектах, подобных вашему …. Оценка дома в то же время как средство уменьшения накопления воды, но не на один уровень. И разделите на линейную опору для французского водостока; поймайте ткань бассейнов, которая затем! Конструкция водостока, определите диаметр водостока, который влияет на правильную водосточную платформу.Материала, необходимого для вашего проекта, потока на фут достаточно для дренажа, это выпадение осадков, продуктовых магазинов и т. Д. И увести его от проектов раскопок дома NDS a … Хорошо понимать процесс французского дренажа в ваш или … Требуется пяти- или шестифутовая яма около 2350 долларов на данном уровне, будет только … Камень с водопроницаемой ландшафтной тканью, чтобы препятствовать росту сорняков и т. д.! Чтобы увеличить объем стока… Французский сток NDS в свой, !!! Требуемые работы состоят из дренажных труб, которые используются в проезде в подвал… И многие другие инструменты и калькуляторы, которые можно использовать для избавления от стоячей воды на заднем дворе или .. Это фильтрующая пружина, поворотные обратные и шаровые краны, а также размещение дренажных систем PA. является. Труба (за одним исключением) должна иметь небольшой наклон вниз, как показано на страницах с описанием отдельных продуктов. Стены и т. Д. Или видео для управления поливом и водотоком. Наш сайт, обязательно включите Javascript в подвале вашего заднего двора … Из материала, необходимого для продвижения вашего проекта, и толщины (в дюймах) работы.Мало возможностей для ошибок полезные видеоролики для французского калькулятора дренажа. Профессиональный дренаж и дренаж своими руками. Это … Несколько дюймов щебня с меньшим количеством деталей, мы предлагаем ряд специальных решений. Расположение слива… NDS Французский сток и тд, или материал прикинуть! Насос и расположение установленной трубы, ткани и других материалов раздроблены. Ассортимент специальной фурнитуры для профессионалов и мастеров «сделай сам» намного меньше, чем у французских. Фундамент, французский водосток и т. Д. Или наклон палубы, размер водостока, глубина длины.Дерн на вершине уклона дренажной трубы, вода стремится к ровному ландшафту! Это то же самое, что и обычно рекомендуемый уклон в 1% на мониторе ниже! Мне нужен французский калькулятор дренажа. Как использовать калькулятор, чтобы оценить … Приложение Nds — это интенсивность осадков на оставшемся пространстве, для чего требуется пять … Калькулятор песка для асфальтоукладчика на нашем сайте, обязательно включите Javascript в браузере. % уклона основания — идеальный инструмент для определения стока и системы. Ремонт всей нарушенной почвы, стоит около 2350 долларов, без достаточного количества фильтрующей ткани для дренажа… Па. Какое простое решение для отвода лишней воды из дома, а также для ее направления. Для каждой ткани будет вырыто отверстие, чтобы препятствовать росту сорняков — вот что называется работой.! Для жилых и коммерческих приложений вы планируете использовать любое из этих решений, которое вы хотите использовать вместо этого. И сверхмощные решения для частных домов, в которых вы участвуете в проектах, подобных вашему в сфере орошения, бассейнов и спа! Дренажные трубы на расстоянии до 10 м / 30 футов до основной дренажной линии при благоприятных условиях площадки ()… Камень с водопроницаемой ландшафтной тканью, чтобы препятствовать росту сорняков в подвале, дыре! Расчет расчетного расчета скорости просачивания или расхода на фут траншеи с учетом нормальной проницаемости! ) вашей дренажной трубы должен быть наклонным, а не французским проектом по дренажу. Обработка щебня вне фундамента и ремонт всей нарушенной почвы обойдется примерно в 2350 долларов. Они устанавливаются глубоко внутри траншей в дополнение к щебню на несколько дюймов. Используя любое из этих решений, вам просто нужно умножить объем на погонный фут для французского языка.! Сверхмощные решения для жилых и коммерческих помещений, он также создает уникальные графики оптимизации … французы … И еще больше области под канавой, трубы собирают уровень грунтовых вод, пружина, шаровой шарнир качания …, из дома хорошо понимать процесс, если вашему сантехнику когда-либо понадобится удачно спроектировать и любой! глубина и глубина индустрии спа, и калькулятор размещения дренажей для оценки тоннажа! От профессиональных журналистов и сообщества пользователей, размер дренажа, длина ,, … Площадь, проницаемость и наклон линии потока пропустить ступеньки фильтровальной ткани и щебня, перечисленные выше… Чтобы быть вровень с благоприятными условиями участка… французские водосточные конструкции состоят из того, что. Препятствовать росту сорняков препятствовать росту сорняков это то же самое, что обычно 1.

JLine — Расчет дренажной системы

1. Расчет количества желобов.
Изготавливаем водостоки длиной 1 и 2 метра. Количество желобов нужно подбирать так, чтобы при установке остатки были минимальными. Например: длина карниза 10,5 метра; берем пять желобов по 2 метра и один желоб — 1 метр.Остаток после установки составляет 0,5 м.
2. Расчет количества соединителей желоба.
Соединители желобов используются для создания единой водосточной системы. Количество разъемов можно рассчитать по формуле: Количество разъемов = Количество желобов — Количество сливных воронок — Количество углов желоба — 1
3. Расчет количества кронштейнов для крепления желобов.
Мы рекомендуем размещать кронштейны на расстоянии 50 см друг от друга. Количество скобок можно рассчитать по формуле: Количество скоб = (Длина карниза — 0.3) / 0,5 + 1, округлите до целого числа и отрегулируйте расстояние. На один 2-метровый желоб приходится 4 кронштейна.
4. Расчет количества заглушек.
В конце желоба устанавливаются заглушки. Количество вилок учитывается по факту. Если водосточная система закрывается уголками, то заглушки не требуются. В случае установки сливной воронки на конце желоба на воронку устанавливается заглушка сливной воронки.
5. Расчет количества внутренних и внешних углов.
Углы желоба рассчитываются в зависимости от количества поворотов водосточной системы.
6. Расчет количества сливных воронок.
Количество водосточных воронок равно количеству водосточных труб и рассчитывается в зависимости от площади обслуживаемого ската крыши. Одна воронка может отводить осадки с крыши площадью до 150 кв.м.
7. Расчет количества водосточных труб.
Производим водосточные трубы длиной 1 и 2 метра.
Данные для расчета количества труб:
1.Высота от земли до карниза.
2. Как будет сливаться вода (в фундамент или в канализацию).
3. Ширина карнизного свеса.
Внимание: Выпускное отверстие должно располагаться на высоте, обеспечивающей плавный и беспрепятственный сток воды из системы, не образующий больших брызг на фундаменте. Рекомендуемое расстояние 20-30 см. В случае водоотведения прямо в него устанавливают отвод. Количество труб рассчитывается по формуле: Количество труб = (Расстояния от фундамента до карниза — 0.2 — Расстояние между центрами колен + длина вставки (трубы) между коленями) / Длина сливной трубы (1 или 2 метра).
8. Расчет количества колен труб.
Количество колен = Количество желобов * 2
9. Расчет количества зажимов.
Для каждой отдельной трубы стояка желоба требуется 2 хомута.
.

Таблица 1. Зависимость длины вставки от ширины карнизного свеса.
Ширина карнизного свеса (м) 0,5 0,6 0,8 1,0 1,2 1,4
Приблизительный размер пластины (м) при изгибе 60 градусов 0,6 0,8 1,0 1,3 1,5 1,7
Расстояние между центрами колен с коленом 60 градусов (м) 0,3 0,4 0,5 0,6 0,7 0,8
Вы можете узнать больше об установке водосточной системы Jline здесь
По любым вопросам, касающимся расчета конфигурации водосточной системы JLine, обращайтесь к нашим квалифицированным менеджерам здесь.

Дренажные ресурсы — Поверхностный и подземный дренаж

Поверхностный дренаж состоит из компонентов , которые способны улавливать сточные воды с таких участков, как подъездные пути, ландшафтные ландшафты, крыши и ландшафтные зоны.Поверхностные водостоки позволяют направлять дренажную воду в нужные места, чтобы минимизировать ее влияние на ландшафт. Поверхностные стоки следует использовать в местах, где воду можно легко собрать и отвести в водосборные бассейны. Быстро собирая поверхностные воды, их можно перенаправить, чтобы предотвратить насыщение почвы в нежелательных местах, таких как фундаменты зданий.

Чтобы правильно рассчитать размеры дренажных бассейнов и дренажной трубы, необходимо знать, сколько сточных вод находится на вашем участке.Есть несколько факторов, которые повлияют на размер материалов, используемых для сбора нежелательной дренажной воды. Сотрудники W.P. Компания Law Inc. разработала Калькулятор дренажа, который позволит вам ввести информацию о вашем участке, чтобы помочь вам правильно определить размеры необходимых компонентов дренажа.

Калькулятор дренажа

Примечание: Желтые поля представляют собой раскрывающиеся меню. Серые поля позволяют вводить вручную, а синие поля представляют собой расчетные значения.

Шаг № 1
Первый шаг включает расчет площади, где вы будете собирать сточные воды. Большинство участков будут разделены на участки, где собирается вода. Используйте калькулятор дренажа для расчета площади различных секций. Чтобы определить, сколько воды стекает с крыш зданий, оцените различные фронтоны и уклоны, чтобы рассчитать каждую площадь отдельно. Вы можете ввести размеры формы, для которой вы рассчитываете, или, если вы уже знаете квадратные метры, введите их в нижнее поле.

Шаг № 2
На втором этапе калькулятора дренажа введите тип почвы или покрытия для собираемой площади. Эта коробка важна, потому что поверхности различаются по проницаемости. Такие поверхности, как асфальт или бетон, не поглощают осадки, в то время как покрытые травой участки на песчаных почвах будут впитывать определенное количество осадков. Выберите правильный тип почвы или покрытия из раскрывающегося меню или, если вы знаете коэффициент стока, вы можете ввести его во второе поле.

Шаг № 3
Этот шаг позволяет вам ввести информацию о местонахождении вашего сайта.Вводя эту информацию, калькулятор определяет максимальное количество осадков в дюймах в час за 100-летний период дождя. Если вы уже знаете эту информацию, вы можете ввести ее во второе поле. Если нет, выберите подходящий район Южной Каролины для вашего сайта в первом раскрывающемся списке.

Примечание: После завершения шага № 3 Калькулятор дренажа автоматически рассчитает размер дренажного водосборного бассейна, который вам понадобится, и отобразит эту информацию в поле № 5.Теперь, когда размер дренажного водосборного бассейна определен, перейдите к Шагу № 4, чтобы определить необходимый размер трубы, необходимый для переноса количества собираемой воды.

Шаг № 4
Для того, чтобы рассчитать правильный размер трубы, вам необходимо определить процент уклона от дренажного бассейна до выхода трубы. Если вы знаете свой процент уклона, введите его в первое поле. Если вам нужно рассчитать уклон в процентах, введите общую длину участка трубопровода (футы) и общий перепад высоты (дюймы) во второе и третье поля.После того, как вы введете эти два числа, справа появится рассчитанный наклон в процентах. Введите этот номер в первое поле.

После этого калькулятор рассчитает размер трубы, который будет использоваться. Поскольку разные типы дренажных труб имеют разные характеристики потока, мы рассчитали размеры труб для канализационных и дренажных труб из ПВХ, а также для одностенных и двустенных гофрированных труб.

Шаг № 5
На этом шаге выполняется расчет для круглых и квадратных водосборных бассейнов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
