Расчет количества секций батарей отопления на площадь: Как произвести расчет секций радиаторов отопления

Расчет количества секций радиаторов отопления

При установке и замене радиаторов отопления обычно встает вопрос: как правильно рассчитать количество секций радиаторов отопления, чтобы в квартире было уютно и тепло даже в самое холодное время года? Сделать расчет самостоятельно совсем несложно, нужно лишь знать параметры помещения и мощность батарей выбранного типа. Для угловых комнат и помещений, имеющих потолки выше 3 метров или панорамные окна, расчет несколько отличается. Рассмотрим все методики расчета.

Расчет количества секций радиаторов отопления

Помещения со стандартной высотой потолков

Расчет числа секций радиаторов отопления для типового дома ведется исходя из площади комнат. Площадь комнаты в доме типовой застройки вычисляют, умножив длину комнаты на ее ширину. Для обогрева 1 квадратного метра требуется 100 Вт мощности отопительного прибора, и чтобы вычислить общую мощность, необходимо умножить полученную площадь на 100 Вт. Полученное значение означает общую мощность отопительного прибора. В документации на радиатор обычно указана тепловая мощность одной секции. Чтобы определить количество секций, нужно разделить общую мощность на это значение и округлить результат в большую сторону.

Пример расчета:

Комната с шириной 3,5 метра и длиной 4 метра, с обычной высотой потолков. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций.

1. Определяем площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м².
2. Находим общую мощность отопительных приборов 14·100 = 1400 Вт.
3. Находим количество секций: 1400/160 = 8,75. Округляем в сторону большего значения и получаем 9 секций.

Также можно воспользоваться таблицей:

Таблица для расчета количества радиаторов на М2

Для комнат, расположенных с торца здания, расчетное количество радиаторов необходимо увеличить на 20%..

Помещения с высотой потолков более 3 метров

Расчет количества секций отопительных приборов для комнат с высотой потолков более трех метров ведется от объема помещения. Объем – это площадь, умноженная на высоту потолков. Для обогрева 1 кубического метра помещения требуется 40 Вт тепловой мощности отопительного прибора, и общую его мощность вычисляют, умножая объем комнаты на 40 Вт. Для определения количества секций это значение необходимо разделить на мощность одной секции по паспорту.

Пример расчета:

Комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.

1. Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м².
2. Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м³.
3. Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
4. Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.

Также можно воспользоваться таблицей:



Как и в предыдущем случае, для угловой комнаты этот показатель нужно умножить на 1,2. Также необходимо увеличить количество секций в случае, если помещение имеет один из следующих факторов:

• Находится в панельном или плохо утепленном доме;
• Находится на первом или последнем этаже;
• Имеет больше одного окна;
• Расположена рядом с неотапливаемыми помещениями.

В этом случае полученное значение необходимо умножить на коэффициент 1,1 за каждый из факторов.

Пример расчета:

Угловая комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Расположена в панельном доме, на первом этаже, имеет два окна. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.

1. Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м².
2. Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м³.
3. Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
4. Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.
5. Умножаем полученное количество на коэффициенты:

Угловая комната – коэффициент 1,2;

Панельный дом – коэффициент 1,1;

Два окна – коэффициент 1,1;

Первый этаж – коэффициент 1,1.

Таким образом, получаем: 13·1,2·1,1·1,1·1,1 = 20,76 секций. Округляем их до большего целого числа – 21 секция радиаторов отопления.

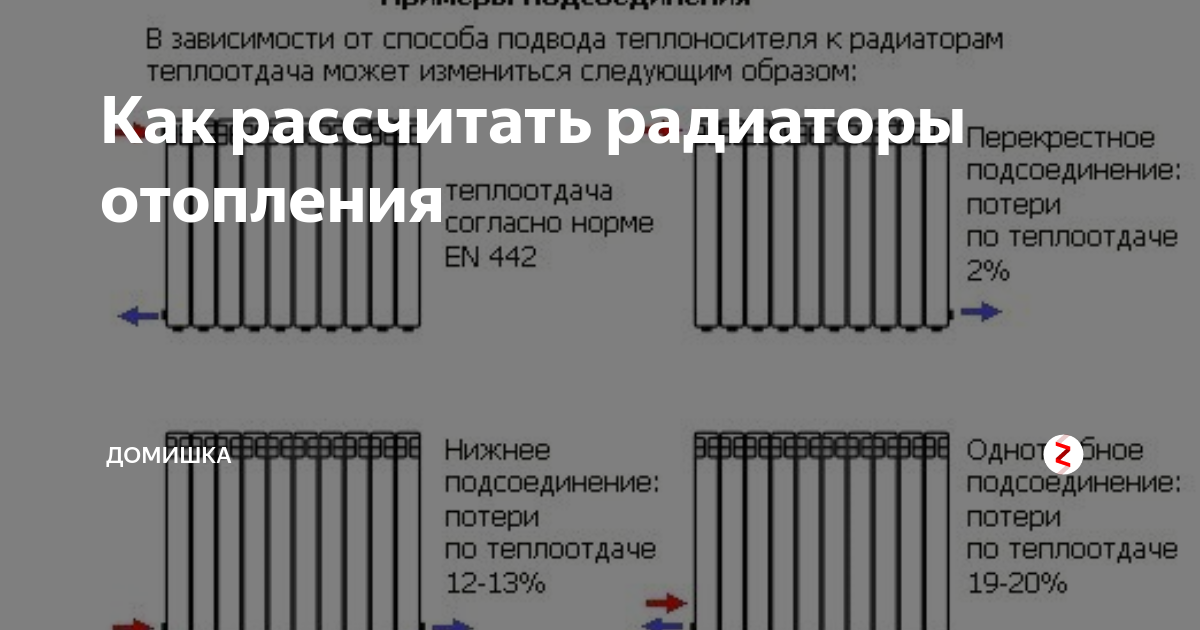

При расчетах следует иметь в виду, что различные типы радиаторов отопления имеют разную тепловую мощность. При выборе количества секций радиатора отопления необходимо использовать именно те значения, которые соответствуют выбранному типу батарей.

Радиатор отопления

Для того чтобы теплоотдача от радиаторов была максимальной, необходимо устанавливать их в соответствии с рекомендациями  производителя, соблюдая все оговоренные в паспорте расстояния. Это способствует лучшему распределению конвективных потоков и уменьшает потери тепла.

Твитнуть

Поделиться

Поделиться

Класснуть

Отправить

Рейтинг статьи:

(голосов: 1, средняя оценка: 5,00 из 5)

Загрузка. ..

Расчет количества секций радиаторов по площади помещения: варианты и их особенности

Предварительный расчет количества секций радиатора гарантирует с одной стороны, что зимой в комнате будет комфортно, с другой — что не придется платить за «лишнее тепло».

Как посчитать? Существует несколько методов. Будем двигаться от простого и приблизительного к сложному и точному.

Содержание

• 1 Приблизительный расчет количества секций
• 2 Расчет секций радиатора по площади помещения
• 3 Расчет количества секций по объему помещения
• 4 Расчет секций с уточняющими коэффициентами
• 5 Заключение

Приблизительный расчет количества секций

Простейший метод, в основе — идентичность размеров серийных батарей отопления. В комнате с потолком высотой 250-270 см (стандарт для типовых помещений) одна секция серийного радиатора обогревает 1,8 м².

Отсюда и производится расчет. Берется площадь помещения и делится на 1,8. Полученный результат (он округляется до целого числа) и есть количество секций.

Этот вариант используется все реже, так как дает высокие погрешности. Они могут оказаться критически большими при расчете для маломощных радиаторов до 60 Вт.

Расчет секций радиатора по площади помещения

Расчет секций радиатора по площади помещения — этим методом пользуются чаще всего. Он основан на норме СНиП, по которой для отопления 1 м² жилья в средней полосе требуется 100 Вт мощности.

Формула, позволяющая узнать, сколько секций должно быть в радиаторе, такова:

где S — квадратура комнаты,

P — теплоотдача радиатора, она же мощность секции.

С площадью все ясно, а где взять показатель мощности? В технических характеристиках агрегата. Впрочем, для предварительного расчета (к примеру, перед покупкой радиаторов) хватит усредненного показателя. Если осевое расстояние стандартное (500 мм), все зависит только от материала.

Мощность одной секции у радиаторов со стандартным осевым расстоянием:

• у алюминиевых — 190 Вт;
• у чугунных — 145 Вт;
• у биметаллических — 185 Вт.

Когда у помещения есть особенности, способные привести к теплопотерям, их надо учесть в ходе расчета. К расчетной мощности добавляется по 20 процентов, если:

• комната угловая;
• в ней есть балкон;
• радиатор будет спрятан за экраном или вмонтирован в нишу;
• нет стабильности в работе системы отопления.

Пример. Рассчитаем количество секций радиатора из чугуна для спальни площадью 14 м² с учетом того, что радиатор планируется скрыть за экраном:

14 / 145 * 100 = 9,6.

Округляем результат до 10. На экран добавляем 20%. Получается, что для этой конкретной спальни нужен чугунный радиатор с 12 секциями.

Внимание! При расчете количества секций радиатора результат округлять надо в большую сторону. Исключение — помещения с низкими потерями тепла (например, кухня).

Расчет количества секций по объему помещения

По достоверности результата эта методика лучше предыдущей. Основана она на том же принципе, просто дополнительно к площади учитывается, какой высоты потолок. Перемножая две эти величины, мы, собственно, и узнаем объем комнаты.

В СНиП есть норматив тепловой мощности для обогрева кубометра жилья. Составляет он 41 Вт. Вот формула:

где H — высота потолка,

S — количество квадратных метров в комнате,

P — мощность одной секции.

Пример. Посчитаем, сколько секций чугунного радиатора (об ориентировочной мощности секций батарей из разных материалов смотрите выше) оптимально прогреют комнату площадью 22 метра с 3-метровым потолком.

22 * 3 * 41 / 145 = 18,7.

Округляем до 19. Столько секций потребуется для оптимального обогрева нашего помещения.

Важно: для расчета количества секций радиатора желательно брать минимальный показатель мощности секции, который прописан в техпаспорте радиатора. Дело в том, что производители обычно ориентируются на максимальную температуру в тепловой сети. Но это далеко от реальности.

Расчет секций с уточняющими коэффициентами

Комната с нетипичной геометрией, нестандартные условия эксплуатации батарей — все это мешает сделать высокоточный расчет. Но есть методика, в которой с помощью коэффициентов особенности помещения учитываются по максимуму.

Используется вот такая формула (норматив 100 Вт/м²):

где T — количество тепла, которое потребуется для обогрева,

S — площадь комнаты,

C1, C2, C3, C4, C5, C6, C7 — уточняющие коэффициенты.

«C1» учитывает оконные проемы, точнее, их тип:

• 1,27 — если окна простые, с традиционными двойными рамами;
• 1 — если окна с двойными стеклопакетами;
• 0,85 — если окна с тройными стеклопакетами.

«C2» указывает, как утеплены стены

:

• 1,27 — если теплоизоляция оставляет желать лучшего;
• 1 — если стены помещения утеплены хорошо;
• 0,85 — если теплоизоляцию можно назвать идеальной.

«C3» учитывает соотношение суммарной площади окон и площади пола:

• 1,2 — при соотношении 1 к 1;
• 1,1 — если соотношение равно 40 процентам;
• 1 — при 30 процентах;
• 0,9 — при 20 процентах;
• 0,8 — при 10 процентах.

«C4» указывает на среднюю температуру на улице в самую холодную зимнюю неделю:

• 1,5 — если столбик термометра опускается до -35°С;
• 1,3 — при холодах в -25°С;
• 1,1 — для регионов, где холоднее всего это -20°С;
• 0,9 — если столбик не падает за -15°С;
• 0,7 — при самой низкой температуре -10°С.

«C5» позволяет учесть, сколько стен в помещении наружные:

• 1,1 — при только одной;
• 1,2 — если две стены наружные;
• 1,3 — при трех наружных стенах;
• 1,4 — если их четыре.

«C6» вносит корректировки по высоте потолков:

• 1 — для типовых потолков 2,5 м;
• 1,05 — когда высота равна 3 м;
• 1,1 — когда высота составляет 3,5 м;
• 1,15 — для четырехметровых потолков;
• 1,2 — для потолка высотой 4,5 м.

«C7» позволяет учесть насколько холодно или тепло в помещении выше:

• 1 — если наверху неотапливаемый чердак;
• 0,9 — если над комнатой чердак с отоплением;
• 0,8 — если выше жилое помещение с отоплением.

Теперь остается разделить полученный показатель количества тепла, в котором нуждается помещение, на мощность одной секции радиатора. В виде формулы это выглядит так:

где N — количество секций,

T — количество тепла, необходимое для обогрева рассчитываемого помещения,

P — мощность одной секции радиатора (из техпаспорта).

Пример. Есть комната 20 квадратов с трехметровым потолком в новом и добротном частном доме. Две наружные стены, три окна с современными стеклопакетами. Дом одноэтажный, находится в городе Томске.

Посчитаем, сколько секций должно быть в биметаллическом радиаторе (возьмем усредненное значение теплоотдачи). Сначала вычисляем требующееся количество тепла:

Т=100 * 20 * 0,85 * 1 * 1 * 1,5 * 1,2 * 1,05 * 1 = 3213 Вт

Делим на усредненную мощность секции:

3213/185 = 17,4.

Округляем в большую сторону, в результате получаем 18 секций радиатора.

Заключение

Каким способом воспользоваться, зависит от задачи и ситуации. Устроит приблизительная прикидка? Первый вариант позволяет ее сделать. Но очень приблизительную, и только для типового помещения.

Нужен точный расчет? Использование формул без коэффициентов даст результат достовернее, причем расчет по объему более точен. Правда, и они подходят для более-менее стандартных условий.

Если комната не типовая, условия эксплуатации теплоснабжения хоть немного отклоняются от стандарта, или нужна самая высокая точность, четвертый способ вне конкуренции. Потребуется доля усердия, чтобы значения коэффициентов соответствовали реальности, но результат того стоит.
